双框式金属焊接支撑框架结构设计

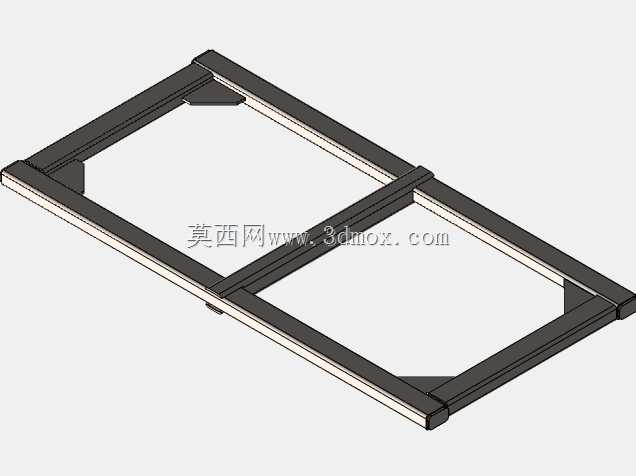

　　这类双框式焊接支撑框架，多应用在工业检测设备、传感模组安装、轻型物料承载工位的基础支撑场景中，作为设备的底层承载结构，它需要承担上方安装组件的静载荷与设备运行过程中产生的小幅振动载荷，同时要为上方安装的传感元件、检测模组提供稳定的安装基准面，避免结构形变影响检测精度。从结构设计逻辑来看，整体采用矩形管材拼接焊接的成型方式，外框为整圈闭合的矩形管排布，中间设置一道横向的加强横梁，将整体框架分隔为两个独立的矩形安装区域，这种分区域设计一方面可以适配不同尺寸的安装组件，实现多模组的分区布局，另一方面中间横梁能够有效提升整体框架的抗扭刚度，避免长边框在载荷作用下出现下挠变形。框架的四个角位以及横梁与外框的连接位置，都设置了三角形的加强筋板，

　　筋板与管材贴合焊接，能够分散连接位置的应力集中，避免长期受载后焊缝位置出现开裂失效，在实际工况中，这类框架的边角位置往往是安装固定的受力点，加强筋的设置可以让固定点的载荷更均匀地传递到整个框架结构上。框架的管材选型上，采用等截面的矩形空心型钢，这类型材本身具备较好的抗弯抗扭截面特性，相同重量下的结构刚度优于实心方钢，同时空心结构可以方便后期走线，设备的线缆可以从管材内部穿行，提升整体设备的整洁度，避免线缆外露造成的剐蹭损坏。从安装边界来看，框架的整体外轮廓尺寸需要适配上方安装设备的底座安装孔位，框架的上平面需要保证足够的平面度，焊接完成后需要对上表面进行铣削加工，消除焊接变形带来的平面度误差，保证安装后上方组件的基准水平。

　　框架的底部四个角位预留了安装固定的接触面，可以通过膨胀螺栓或者调节脚杯与地面或者下层机架连接，调节脚杯的安装位设计可以方便后期对框架整体水平度进行微调，抵消地面不平整带来的安装误差，保证上方传感检测设备的工作精度。在焊接工艺设计上，所有拼接位置都采用满焊处理，焊缝高度根据管材壁厚设定，保证连接强度的同时避免焊穿管材，焊接完成后需要对焊缝进行打磨处理，去除焊渣与焊接飞溅，保证框架外观的平整度，同时做表面防锈处理，根据使用场景的不同可以选择喷塑、喷漆或者镀锌处理，提升结构的耐腐蚀能力，延长在工业车间环境下的使用寿命。这类框架结构在设计时还需要考虑动载荷下的结构共振问题，通过中间横梁的位置调整，改变框架的固有频率，

　　避开上方设备运行时的振动频率区间，避免运行过程中出现共振异响，甚至结构疲劳失效的问题。两个独立的安装区域可以根据需求分别安装不同功能的组件，比如一侧安装传感检测单元，另一侧安装信号处理单元，分区布局可以减少不同组件之间的信号干扰，同时方便后期的维护拆装，不需要拆卸整个框架就可以对单侧组件进行检修更换。框架的侧边没有设置多余的突出结构，整体外轮廓规整，方便在多台设备并排布局时紧密排布，节省车间的安装空间，同时规整的外形也方便后期加装外防护钣金，防护板可以直接通过自攻螺丝固定在框架的管材侧壁上，不需要额外设置安装支架，减少整体设备的零件数量。
