直角弯通式传感接头结构设计

　　这款弯通式接头结构，主要面向流体管路配套传感检测的安装场景使用，在气动回路、低压液压检测支路、小型流体输送管线中都能见到这类结构的身影。它的核心作用是实现管路直角转向的同时，为传感检测元件提供稳定的安装接口，避免传感元件直接受管路轴向流体冲击，同时缩减管路排布的空间占用，让紧凑空间内的传感点位布置更灵活。

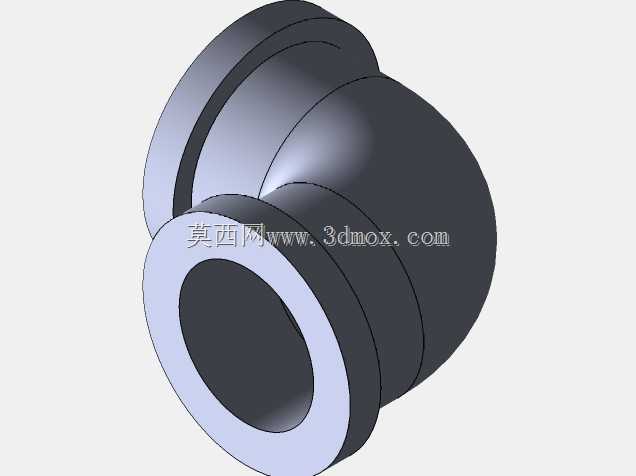

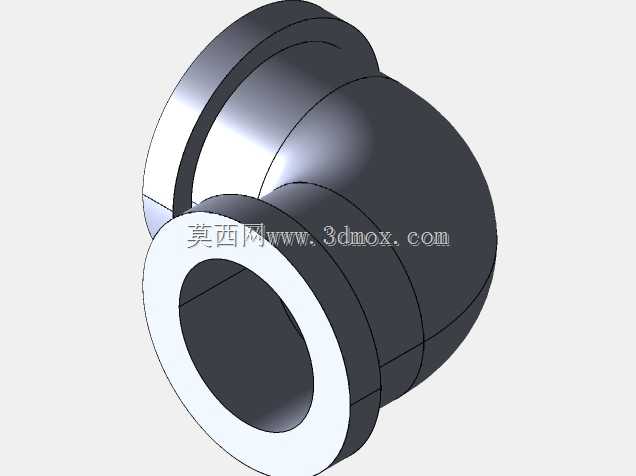

　　从结构设计逻辑来看，整体采用90度弯通的主体构型，两个接口端分别做了适配不同安装需求的结构设计：一端带外翻的法兰式限位凸缘，凸缘端面做了平整的贴合面设计，安装时可以配合密封垫片实现端面密封，凸缘外径大于主体弯径，能够在安装孔位处实现轴向定位，避免接头装入安装位后出现轴向窜动；另一端为等径直筒接口，接口内壁做了光滑的通径设计，内壁过渡圆角做了顺滑处理，减少流体流经转角处的紊流产生，降低流体压力损失，同时避免杂质在转角处堆积卡滞。

　　主体转角位置做了等壁厚的圆弧过渡，没有出现壁厚突变的结构，不管是采用机加工成型还是注塑、铸造成型，都能有效减少成型过程中的内应力集中，提升结构整体的承压能力。接口的内孔同轴度、端面与轴线的垂直度都做了公差适配设计，能够满足常规低压流体管路的密封要求，不需要额外加工密封槽就能配合密封圈或者密封胶实现可靠密封。

　　在安装边界上，带凸缘的一端外径比主体外径大出一个密封面的宽度，安装时需要预留对应凸缘外径的安装平面空间，直筒端的长度适配常规壁厚的管路安装板或者设备壁板，装入后可以采用卡簧、螺纹锁紧或者粘接的方式固定，两个接口的轴线呈标准90度垂直，排布管线时可以直接按照直角坐标方向规划管路走向，不需要额外调整角度。这类接头在小型自动化设备的气路检测、净水设备的流量传感安装、小型液压站的压力检测支路上应用十分广泛，相比直通式接头搭配弯头的组合结构，它减少了一个连接密封点，降低了管路泄漏的概率，同时整体结构更紧凑，在空间局促的设备内部安装时，能有效减少管路弯折的应力，延长管路使用寿命。

　　建模过程中，优先以回转特征构建两个接口的基础结构，再通过扫掠特征构建转角的过渡主体，最后对凸缘端面、内孔过渡位置做倒角和圆角处理，所有特征的参数都适配常规的加工工艺要求，没有出现无法加工的倒扣或者薄壁结构，最小壁厚满足常规工程塑料或者金属机加工的强度要求，能够直接用于后续的工程出图或者3D打印样件验证。在实际选型使用时，需要根据管路的流体压力、介质属性匹配对应的制作材料，用于气动回路可以选用POM或者尼龙材质，用于低压水路可以选用PP或者铜质材料，用于低压油路可以选用铝合金或者不锈钢材质，结构本身的构型不需要做大幅调整，只需要根据材料的强度特性微调壁厚参数即可满足使用需求。
