扭转式螺旋弹簧精密结构三维数模

　　在日常的机械结构设计工作中，扭转类螺旋弹簧是极为常见的弹性储能元件，这类构件的应用场景覆盖了从民用小五金到工业检测设备、仪器仪表的多个领域，比如常用的夹装治具回弹结构、传感器触发复位组件、电器开关触点复位机构、小型机械臂的关节预紧结构中，都能见到这类双引出臂扭转弹簧的身影。和常见的压缩、拉伸螺旋弹簧不同，扭转弹簧的受力方向是绕簧体中心轴线的扭矩，依靠簧丝的弯曲形变来储存和释放弹性势能，这就要求建模过程中必须严格把控簧体的旋向、圈数以及引出臂的夹角、伸出长度，避免实际生产装配后出现预紧力不足、行程不够或者干涉的问题。

　　从结构设计的逻辑来看，这类扭转弹簧的簧体部分采用等节距螺旋缠绕结构，簧丝截面为标准圆形，建模时需要先确定簧体的中径尺寸，这个参数直接决定了弹簧的安装空间边界——通常簧体需要套在定位销轴上使用，因此簧体内径要比配套销轴直径留出0.1到0.3mm的装配间隙，避免工作过程中簧体和销轴出现卡滞，同时外径尺寸不能超出安装槽的预留空间，防止弹簧扭转时外圈和周边结构发生摩擦。簧体的有效圈数是决定弹簧刚度的核心参数，圈数越多，相同扭转角度下产生的扭矩越小，设计时需要结合实际需要的复位力矩来匹配圈数，同时要预留1到1.5圈的支撑圈，保证弹簧工作时的稳定性，避免出现轴向窜动。

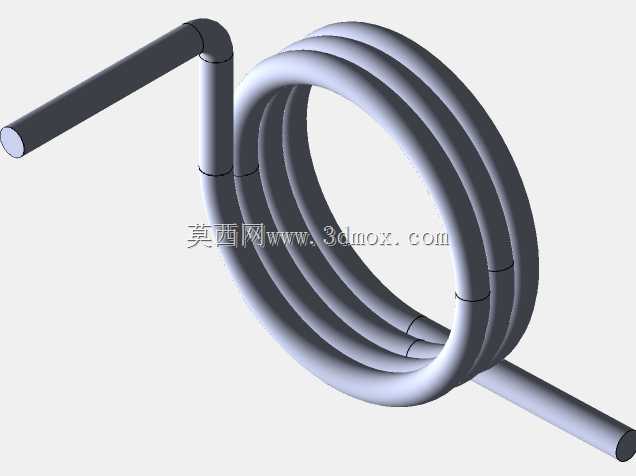

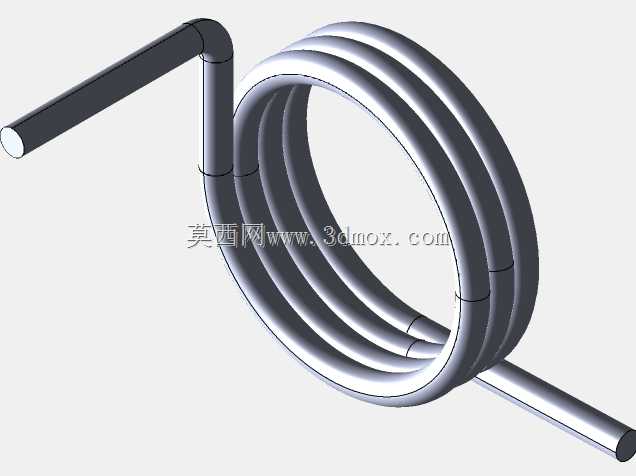

　　引出臂的结构设计是这类扭转弹簧的重点，图中这款弹簧采用了两个不同方向的直臂引出结构，一个引出臂沿簧体切线方向垂直向上弯折，另一个沿切线方向水平伸出，这种结构是为了适配安装位的两个受力点：弯折的臂端通常卡入固定件的卡槽内作为固定端，水平伸出的臂端抵接在运动构件上作为施力端，当运动构件转动时，会拨动施力端带动簧体扭转，储存弹性势能，当外力撤销后，弹簧的复位力矩会带动运动构件回到初始位置。建模时需要特别注意引出臂和簧体衔接处的过渡圆角，这个位置是应力集中的高发区域，如果过渡圆角过小，弹簧在反复扭转工作时很容易在衔接位置出现疲劳断裂，因此圆角半径通常不小于簧丝直径的0.5倍，同时要保证弯折处的簧丝直径均匀，不能出现建模时的截面变形，否则会直接影响有限元分析的应力计算结果，导致后续选型出现偏差。

　　在实际的设备装配场景中，这类弹簧的安装边界需要考虑三个维度的尺寸：首先是轴向长度，也就是簧体压紧后的总长度，要保证安装后弹簧在销轴上有轻微的轴向间隙，不能被两端的结构压死，否则扭转时会产生额外的摩擦阻力，影响复位精度；其次是引出臂的长度，两个臂端的受力点到簧体中心的距离直接决定了力臂长度，相同扭矩下力臂越长，端部位移量越大，设计时要保证臂端在最大工作扭转角度下，不会和周边的壳体、其他构件发生碰撞，同时要预留足够的拨动行程，避免弹簧被扭转到并圈位置出现塑性变形；最后是引出臂的夹角，自由状态下两个臂的夹角决定了弹簧的初始预紧角度，安装时通常需要将弹簧预扭转一定角度，让初始状态就有足够的预紧力，保证运动构件不会因为间隙出现晃动，这一点在传感器触发结构中尤为重要——预紧力不足会导致传感器触发信号不稳定，预紧力过大则会增加运动构件的操作阻力，甚至导致传感器受力过载损坏。

　　从建模的工程实用性角度出发，这款弹簧的数模采用了全参数化的建模逻辑，簧丝直径、簧体中径、有效圈数、引出臂长度、弯折角度、过渡圆角都可以通过参数直接调整，方便设计人员根据不同的安装场景快速修改尺寸，不需要重新绘制草图。建模过程中严格遵循了弹簧的实际加工工艺：螺旋部分采用扫掠特征生成，保证每一圈簧丝的螺距均匀，引出臂的弯折部分采用相切过渡，和螺旋段的衔接处没有曲率突变，还原了冷卷弹簧加工后的真实形态，能够直接用于装配干涉检查、运动仿真以及工程图的导出，不需要额外的模型修复。在仪器仪表类的传感器结构中，这类弹簧通常用于触发机构的复位，比如位置检测传感器的摆杆复位、压力检测组件的预紧，对弹簧的刚度一致性要求很高，因此数模的尺寸精度直接影响后续的样机调试效率，精准的三维模型可以提前模拟弹簧在不同扭转角度下的形变情况，计算出对应的力矩值，减少实物打样的迭代次数。

　　很多刚接触机械设计的人员在绘制扭转弹簧时，容易忽略簧体旋向和受力方向的匹配问题——当弹簧承受的扭矩是让簧圈有旋紧趋势时，弹簧的刚度会更稳定，使用寿命更长，如果旋向搞反，工作时簧圈有松开的趋势，很容易出现簧圈错位、引出臂变形的问题，这款数模的旋向按照常规的右向受力设计，适配绝大多数顺时针扭转复位的场景，设计人员也可以根据实际受力方向快速调整螺旋的旋向，满足不同的安装需求。另外，弹簧的两个端面没有做闭合磨平处理，这是因为扭转弹簧工作时端面不需要承受轴向压力，不需要像压缩弹簧那样磨平端面保证垂直度，只需要保证引出臂的角度精度即可，这也符合这类小线径扭转弹簧的常规加工工艺，减少不必要的加工工序，降低零件成本。
