传感器配套双孔侧接法兰管结构

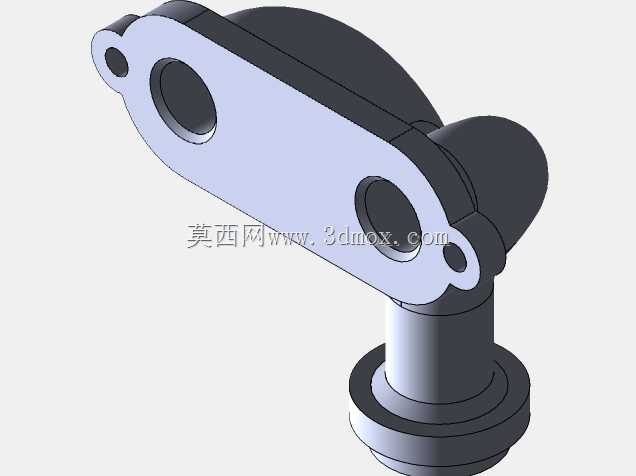

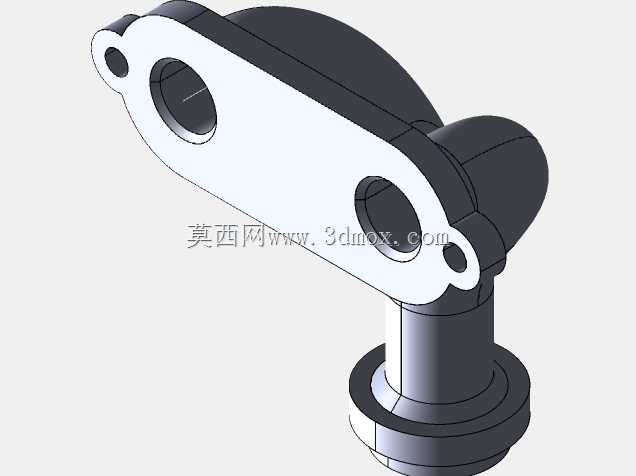

　　这款法兰管主要适配工业传感检测场景的气路、液路转接需求，常见于自动化生产线的流体参数检测工位、小型液压试验台的传感取压支路、气动控制系统的信号采集端，作为传感器与主路管路之间的衔接载体，既要保证介质流通的密封性，也要为传感器提供稳定的安装基准，避免管路振动导致传感检测数据出现漂移偏差。从结构设计来看，主体采用一体化铸造成型后做机加工处理，上部的法兰安装面设置两个同轴主通孔，用于对接主路的进出介质通道，法兰面边缘对称分布四个小型安装定位孔，孔位公差按照H7级精度控制，安装时可通过螺栓直接固定在阀块或者设备基体的安装面上，法兰面预留0.2mm的密封槽加工余量，装配时搭配O型圈即可实现端面静密封，无需额外加装密封垫片，

　　减少装配工序的同时降低密封失效风险。侧部伸出的弯管接头与法兰面呈90度垂直布局，接头末端做阶梯轴结构，适配标准快插接头或者卡套式管路连接，可直接外接6mm或者8mm外径的导压管，将主路介质引导至传感器的检测腔，弯管处的过渡圆角做R3处理，避免介质流通时出现直角扰流，减少压力损失的同时，也能避免介质内的微小杂质在拐角处堆积堵塞管路。设计过程中优先考虑安装边界的适配性，整体法兰面的长宽尺寸控制在82mm*38mm范围内，下部弯管的总伸出高度为56mm，安装时不会与周边的电磁阀、走线槽等周边部件产生干涉，法兰面的平面度控制在0.05mm以内，保证安装后不会出现端面倾斜导致的密封偏载问题。壁厚设计上，主体壁厚均匀设置为3mm，既可以承受1.

　　6MPa的常规工作压力，也不会因为壁厚过大导致整体重量超标，整体重量控制在120g左右，安装后不会对主路管路产生额外的偏载力矩。在实际使用场景中，这类法兰管常配套压力传感器、流量传感器使用，比如在气动夹紧回路中，安装在气缸的进气端侧，通过侧接的导压管连接压力传感器，实时监测气缸的工作压力，当压力低于阈值时触发报警信号，避免夹紧力不足导致工件飞出；在小型冷却水循环回路中，可安装在冷却管路的分支处，对接温度传感器，实时采集冷却液的温度参数，为温控系统提供数据支撑。结构上没有多余的冗余设计，所有的孔位、曲面都服务于安装与流通功能，安装孔的位置做了沉头处理，螺栓安装后头部不会高出法兰面，避免突出部位刮擦周边的线束或者管路。

　　弯管与法兰主体的衔接处做了加强筋过渡，避免长期受管路拉扯或者压力冲击出现根部断裂的问题，经过10万次压力循环测试，衔接部位不会出现裂纹或者渗漏问题。介质流通的内壁做了抛光处理，粗糙度达到Ra1.6，减少介质流动阻力，对于洁净度要求较高的气路场景，也不会残留杂质造成传感检测口堵塞。
