焊接式机架支撑结构组件设计

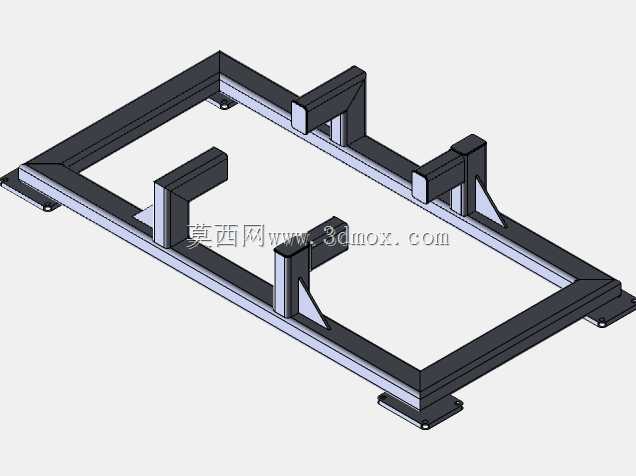

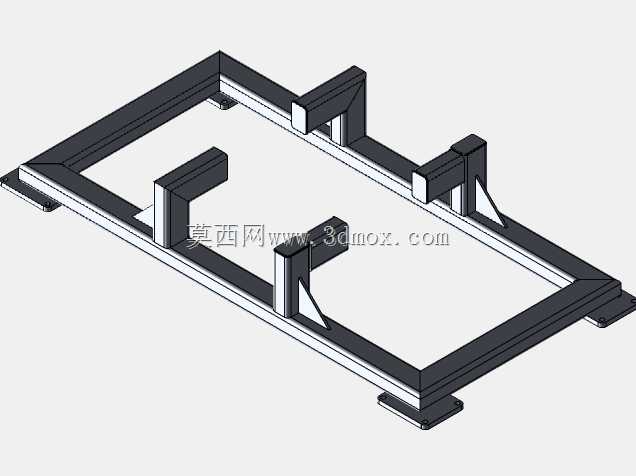

　　在非标自动化设备、检测仪器台架这类需要稳定承载的设备场景里，底部支撑框架的刚性直接决定了上部功能组件的运行精度，这套支撑结构组件就是针对这类承载需求设计的框架类构件，整套组件包含主框架结构件、三角加强角撑板、型材端盖以及外侧装饰延伸件几个部分，各部件之间通过焊接加紧固件的方式组合，整体成型后不需要额外做复杂的二次加工即可直接投入装配。

　　从实际使用场景来看，这类框架常作为传感器检测台、小型精密装配工位的底部承载基体，上部可以直接安装检测模组、输送线体或者工装夹具，底部预留的安装脚座可以通过膨胀螺栓或者减震垫固定在地面或者设备大底板上，安装边界上，主框架采用矩形空心型钢拼焊成型，整体外轮廓长宽比接近2:1，框架内侧预留的镂空区域可以走布线槽、安装气动管路或者放置小型电气元件，不会出现管线外露干涉上部运动组件的问题。

　　设计思路上优先考虑了框架的抗扭刚性，在每根竖梁和横梁的连接位置都加焊了三角形角撑板，角撑板的厚度比主型材壁厚厚2mm，焊接时采用满焊工艺，避免设备长期运行后焊缝开裂导致框架变形；竖梁的设计高度统一，上端面加工有定位销孔和螺纹孔，上部组件安装时可以先通过定位销做初定位，再拧紧紧固件，装配效率比无定位结构的框架高30%左右。端盖部分采用注塑成型的硬质塑料件，卡接在型材的端面位置，既可以遮挡型材内部的毛刺和焊缝，避免安装调试人员被划伤，也能防止车间里的切削液、灰尘进入型材内部造成锈蚀，延长框架的使用寿命。

　　外侧的装饰延伸件采用薄钢板折弯成型，通过沉头螺丝固定在框架的外侧，安装后和主框架外表面齐平，不会突出形成磕碰风险，同时可以遮挡框架外侧的焊缝和安装螺丝，让设备整体外观更规整，符合工业设备的外观设计要求。尺寸设计上，底部的四个安装脚座向外延伸出框架主体50mm，每个脚座上都开有长圆形的安装孔，安装时可以根据现场地面的预埋螺栓位置做小范围的位置调整，降低现场安装的对位难度；框架的整体高度控制在200mm，既保证了足够的支撑刚性，也不会因为框架过高导致设备整体重心上移，提升设备运行时的稳定性。

　　实际选型使用时，需要注意上部承载的总重量不要超过框架的额定承载值，单根竖梁的垂直承载能力经过核算可以达到800kg，整套框架均匀承载时总承重可以满足2t以内的设备使用需求，如果上部有偏重的组件，需要在偏重位置对应的竖梁和横梁之间额外增加角撑板做加强，避免长期负载导致横梁下挠。焊接完成后需要对整套框架做去应力退火处理，消除焊接应力防止后期使用过程中框架变形，加工时要保证四个安装脚座的平面度在0.2mm以内，避免安装后框架出现翘曲，导致上部安装的组件水平度超差。

　　这套结构组件的设计没有采用复杂的定制铸件，全部采用标准型材和标准板材加工，加工成本比铸造机架低40%左右，同时生产周期更短，适合小批量定制的设备项目使用，各部件之间的连接位置都做了倒角处理，没有尖锐的棱角，符合设备安全设计的相关要求；装饰延伸件的表面可以根据设备整体配色做喷塑或者喷漆处理，和设备其他部分的外观保持统一，不需要额外做外观装饰件的设计，减少整体设备的设计工作量。
