等径正交四通管路连接接头结构

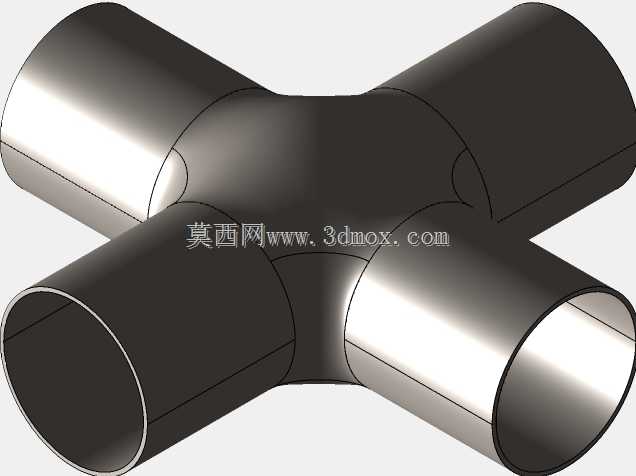

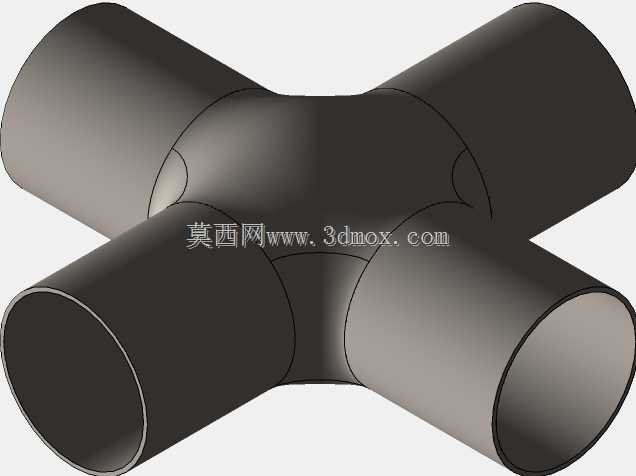

　　在流体输送管网搭建、气动系统布设、液压管路排布的现场作业场景里，多管路交汇位置的连接件选型直接决定整个管线的密封可靠性与流阻表现，这类十字正交的四管接头，就是专门应对四路同径管路垂直交汇需求的核心连接部件。日常在化工流体输送管线、车间压缩空气分配节点、设备冷却循环水路分汇位置、小型液压站的油路交汇段，都能见到这类接头的应用，它替代了多个弯头加短管拼接的组合方案，从根源上减少了管线的连接密封点位，降低了多段拼接带来的泄漏风险，同时也能压缩管路排布占用的空间，让密集布设的管线布局更规整。从结构设计逻辑来看，这款接头采用四个等径直管段空间垂直正交的结构，四个接口的轴线处于同一平面内，两两对向共线，相邻接口轴线夹角为90度，

　　完全匹配正交管网的分汇流走向需求。接头的交汇过渡区域做了圆弧平滑过渡处理，没有直角突变的流道结构，这种设计一方面能降低流体在交汇位置的局部阻力，减少输送过程中的压力损失，避免流体在拐角处形成涡流造成的管路振动与噪音，另一方面也能消除直角结构带来的应力集中问题，提升接头整体的结构强度，在承受管路内压或者外部安装应力时，不会在交汇位置出现应力开裂的隐患。接头的管段部分采用等径直筒结构，接口端的尺寸公差严格匹配对应公称直径的管材规格，不管是采用焊接工艺连接金属管材，还是搭配卡套、快接接头实现可拆卸连接，都能保证接口配合的同轴度，避免安装后出现管路偏斜带来的附加应力。从安装边界的角度考量，这类接头的四个接口向外延伸的直段长度经过合理设计，

　　既预留了足够的焊接操作或者紧固件安装的操作空间，不会因为直段过短导致安装工具无法操作，也不会因为直段过长造成不必要的材料浪费与空间占用。接头的整体外轮廓没有突出的冗余结构，在密集管线排布时，相邻管路之间不会因为接头的突出结构产生安装干涉，能有效提升管线布设的空间利用率。在实际选型应用时，需要根据输送介质的特性匹配对应的接头材质，输送普通水、压缩空气等常规介质可选用普通碳钢材质做防锈处理，输送腐蚀性流体则可更换不锈钢或者工程塑料材质，不管哪种材质的接头，其核心的正交流道、平滑过渡的结构逻辑都是一致的，都是为了在四路管路交汇的位置，实现稳定、低阻、密封可靠的流体导通。不同于异径四通或者斜交四通，

　　这款等径正交的四管接头针对的是四路同规格管路垂直交汇的场景，在设备内部的冷却水路设计中，这类接头常被用于多组冷却回路的集中汇流或者分流位置，能让冷却介质均匀分配到各个冷却支路，保证设备的温控均匀性；在车间压缩空气管网的支路分配节点，它可以实现单路进气三路出气或者两路进气两路出气的灵活流向配置，满足不同工位的供气需求。建模过程中，这类接头的曲面过渡是设计的重点，需要保证四个管段交汇位置的曲面曲率连续，避免出现曲面褶皱或者壁厚不均的问题，否则在后续做有限元强度分析或者流体仿真时，会出现应力计算失真或者流场模拟偏差的问题，直接影响后续的生产加工与实际使用效果。接头的壁厚设计也需要匹配对应的管路压力等级，在保证承压能力满足工况要求的前提下，尽可能控制整体重量，降低材料成本，同时也减少管路系统的整体负载。
