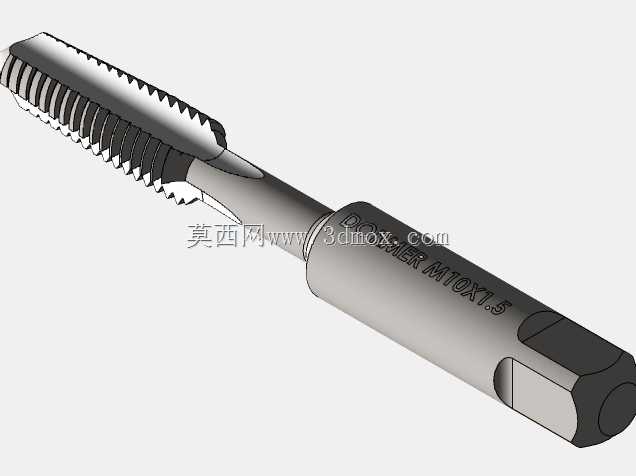

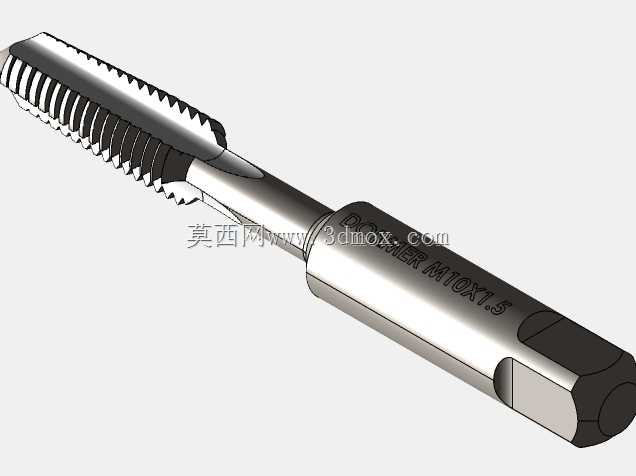

M10×1.5规格机用直槽丝锥结构设计

　　在机械加工的内螺纹成型工序里，直槽丝锥是普及率最高的切削刀具之一，这款M10×1.5规格的丝锥，针对常规碳钢、有色金属等常见工件材料的通孔、浅盲孔攻丝场景设计，是车间批量螺纹加工、设备维修配做螺纹时的常用刀具。从实际使用场景来看，这类丝锥适配台式钻床、加工中心、摇臂钻等常规机加工设备，也可配合手动铰杠进行少量手工攻丝作业，覆盖通用机械装配、五金零件加工、设备维保等多个作业场景，针对螺距1.5mm的M10普通公制内螺纹加工，能稳定完成螺纹牙型的切削成型，加工出的螺纹符合普通螺纹公差要求，可满足常规螺纹连接的装配需求。

　　从结构设计逻辑来看，这款丝锥采用经典直槽排屑结构，槽型沿刀体轴向平直分布，排屑路径顺畅，加工通孔时切屑可沿直槽向下排出，不易出现切屑堵塞刮伤已加工螺纹牙型的问题，相比螺旋槽丝锥，直槽结构的刀体刚性更强，切削过程中抗扭能力更优，针对硬度偏高的钢材加工时，不易出现刀体折断的情况。切削部分设计有合理的切入锥角，将攻丝初始阶段的切削载荷均匀分配在端部的数个刀齿上，避免单齿切削量过大导致崩齿，同时校准部分的牙型经过精确修型，可在切削完成后对螺纹牙型进行修光，保证内螺纹的中径尺寸与表面粗糙度符合装配要求。刀体尾部的方榫结构采用标准四方尺寸设计，可与标准钻夹头、丝锥夹头、手动铰杠的装夹位精准匹配，装夹后无打滑间隙，能稳定传递切削扭矩，方榫与刀体的过渡位置做了圆角强化处理，可降低攻丝过程中应力集中导致的尾部断裂风险。

　　从尺寸与安装边界来看，这款丝锥的螺纹公称直径为10mm，螺距1.5mm，属于公制粗牙螺纹范畴，加工前需预先钻制直径8.5mm的底孔，底孔深度需比目标螺纹深度深2-3个螺距，为丝锥前端的切入锥留出退刀空间，避免丝锥顶到孔底造成崩齿或折断。刀体的柄部直径小于螺纹大径，可保证攻丝过程中柄部不会与已加工的内螺纹壁发生摩擦刮蹭，直槽的槽宽与槽深经过匹配设计，既保证足够的排屑空间容纳切削过程中产生的铁屑，又不会过度削弱刀体的整体刚性，在常规切削参数下，可承受M10螺纹加工所需的额定扭矩。刀体上的规格标识采用激光蚀刻工艺，标识清晰耐磨，即便在切削液长期冲刷、刀具反复装夹使用后，仍能快速识别刀具规格，避免车间刀具混用导致的加工报废。

　　在实际加工使用中，这款丝锥的切削刃口经过钝化处理，可减少切削过程中的刃口崩损，延长刀具单次修磨前的使用寿命，针对不同加工材料，可配合对应的切削液使用，加工钢材时采用乳化液冷却润滑，加工铝、铜等有色金属时采用煤油或专用有色金属切削油，可有效降低切削温度，提升螺纹表面加工质量，同时减少刀具磨损。直槽结构的设计也让这款丝锥的刃磨维护更加便捷，车间操作人员使用常规工具磨床即可完成切削刃的重磨，重磨后只要保证切削锥角与刃口角度符合要求，即可恢复切削性能，相比复杂槽型的特种丝锥，维护成本更低，更适合通用加工场景的批量使用。
