卧式承压储热锅炉罐体结构设计

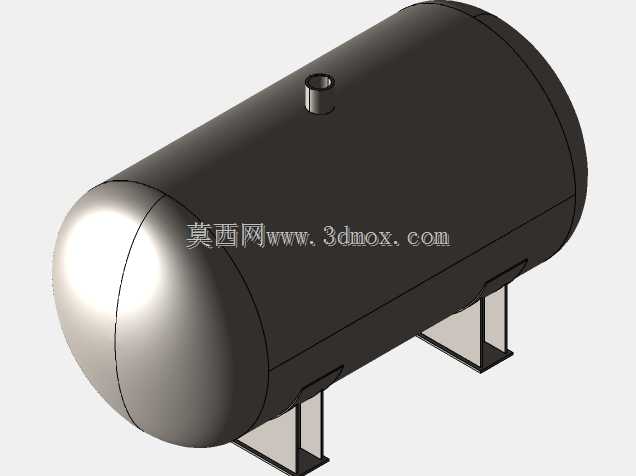

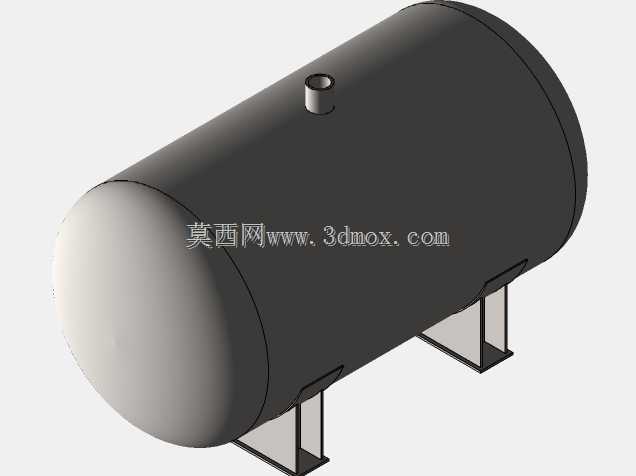

　　在工业热力供应、民用集中供暖、生产工艺热源供给等场景中，卧式承压储热锅炉是核心的热量存储与输出单元，本次呈现的罐体结构设计，完全围绕现场安装、运行承压、介质存储的实际需求展开。从安装边界来看，该卧式罐体采用双鞍式支座支撑，支座的间距经过严格的弯矩校核，既避免跨距过大导致罐体中部挠度超标，也防止支座过于靠近封头造成封头局部应力集中，支座底部预留了与预埋基础钢板焊接的连接面，安装时可根据现场地坪标高微调支座垫板厚度，保证罐体整体水平度偏差控制在千分之一以内，避免运行时内部介质出现偏流、局部液位失准的问题。罐体主体采用等直径圆筒结构，两端配置标准椭圆形封头，这种封头形式的应力分布均匀，在相同承压等级下壁厚取值更合理，

　　相比碟形封头能减少局部应力突变区域，降低长期运行下的疲劳开裂风险。罐体顶部设置的径向接管，是介质的主出入口之一，接管的伸出长度充分考虑了现场管道焊接、法兰安装的操作空间，接管与筒体的连接采用全焊透结构，焊接坡口按照承压设备规范设计，避免角接接头的未焊透缺陷。从功能特性上看，该罐体作为储热锅炉的核心承压壳体，内部可存储高温热媒介质，依靠罐体自身的保温层（设计时预留了保温层安装的外轮廓间隙）减少热量散失，能够在热源端负荷波动时，稳定输出参数合格的热媒，保障下游用热设备的工况稳定。设计过程中，首先根据额定承压能力计算筒体壁厚，充分考虑钢板厚度负偏差、腐蚀裕量的取值，针对不同部位的应力水平做了局部补强：比如接管开孔位置，

　　通过等面积补强法核算补强范围，避免开孔造成的筒体强度削弱；鞍式支座与筒体接触的位置，设置了加强垫板，分散支座反力对筒体壁面的局部压应力，防止薄壁筒体在支座位置出现局部失稳。外形尺寸的确定结合了常见工业锅炉房的门洞通行宽度、车间内吊装设备的额定起重量，单段筒体的长度控制在常规运输车辆的载货尺寸范围内，不需要现场分段拼接，减少现场安装的焊接工作量与检测成本。在实际应用中，这类结构的锅炉罐体可适配热水、蒸汽等多种热媒介质，根据不同的使用场景调整内部的布水装置、汽水分离装置的安装位置，本次的外部结构设计预留了足够多的备用接管接口位置，可方便后续加装温度、压力检测元件，或是接入排污、排气管道。设计时也充分考虑了检修需求，

　　封头位置可根据需要开设人孔，人孔的位置避开支座正上方区域，保证检修人员进出时有足够的操作空间；罐体底部的最低点预留了排污接口的安装位置，能够在停机检修时完全排空内部介质，减少残留介质对罐体内壁的腐蚀。从结构建模的细节来看，所有焊接接头的位置都做了合理的焊脚尺寸示意，筒体的纵缝、环缝错开布置，避免焊缝十字交叉造成的应力叠加；支座的筋板采用对称布置，保证支撑力均匀传递到基础上，不会出现单侧受力不均导致的罐体倾斜。这类卧式罐体结构相比立式结构，重心更低，运行时的稳定性更好，对厂房的层高要求更低，适合在中小型工业厂区、区域供暖站点等场地使用，安装时不需要搭建过高的操作平台，日常巡检、阀门操作都可以在地面完成，降低了运维的作业风险。
