L型直角支撑焊接构件结构设计

　　在工业设备的支撑类结构设计中，这类L型直角焊接构件的应用场景覆盖范围极广，小到小型检测设备的台面支撑、工位操作终端的安装支架，大到生产线旁的工装承托臂、小型设备的立式支撑框架，都能见到这类结构的身影。不同于铸件一体成型的直角支撑，焊接结构的优势在于可以根据实际安装需求灵活调整板材厚度、臂长与底座尺寸，不需要开模就能快速适配不同的载荷要求，在小批量定制化的设备搭建场景中，这类构件的加工成本与交付周期都远优于铸造件。

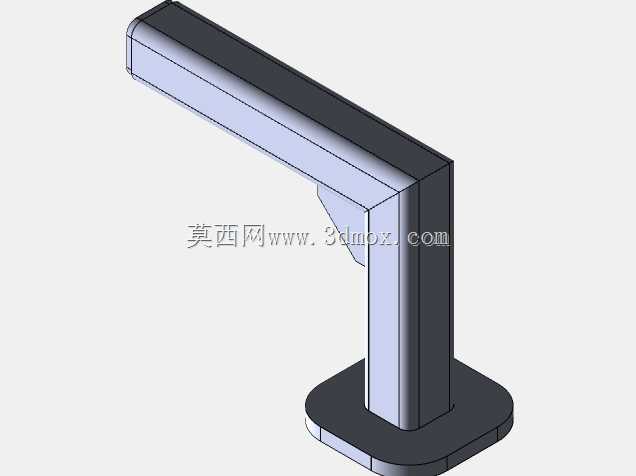

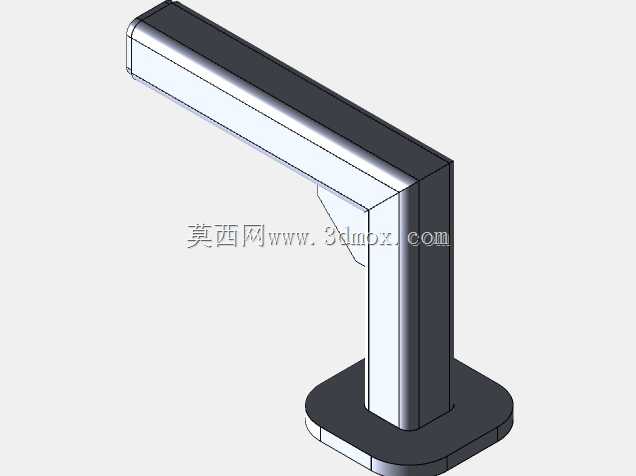

　　从实际用途来看，这类构件主要承担垂直方向的静载荷承载，同时兼顾水平方向的抗扭稳定性，立式臂段用于承托上方的操作台面、检测探头或者小型操作终端，底部的方形安装底座则通过螺栓与地面、设备台面或者工装框架固定，转角位置的三角加强筋是整个结构的应力集中区核心补强结构，很多新手在做这类焊接结构设计时容易忽略转角处的焊道处理，要么焊脚尺寸不足导致长期受载后焊缝开裂，要么焊道过高造成应力集中反而降低结构疲劳强度，这个模型里的焊道符号标注刚好对应了转角加强筋与两个主壁板的连接位置，明确标注了不同连接位置的焊脚尺寸、焊接方式，能给现场焊接作业提供明确的加工依据，避免工人凭经验施焊带来的质量波动。

　　设计这类构件的时候，首先要核算的是立式臂段的伸出长度与承载重量的匹配关系，比如当上方承载的终端重量在5kg以内时，采用2mm厚度的冷轧钢板折弯加焊接就能满足强度要求，如果承载重量超过15kg，就需要将主壁板厚度提升至4mm以上，同时加大底部底座的尺寸，增加固定螺栓的数量来提升抗倾覆能力。这个模型的底座采用了圆角方形设计，一方面是避免直角锐边在安装调试过程中划伤操作人员，另一方面圆角结构在焊接底座与立式臂段的连接焊缝时，能让焊道在转角位置平滑过渡，减少焊接应力的集中点。底座上预留的安装孔位采用了长圆孔设计，这也是实际工程中非常实用的细节，长圆孔可以抵消安装面的加工误差，在现场固定的时候允许一定范围的位置调整，不需要在安装时反复扩孔，大幅提升现场装配的效率。

　　从安装边界来看，这类构件的安装需要预留足够的操作空间，底座的固定螺栓通常采用M6或者M8的内六角螺栓，安装时需要在底座外侧预留至少50mm的扳手操作空间，立式臂段的后侧与墙面或者其他设备结构的间隙要保持在20mm以上，避免焊接变形导致臂段与周边结构干涉。转角处的三角加强筋的尺寸设计也有讲究，加强筋的直角边长度通常取立式臂段截面高度的1.5倍，焊脚尺寸取板材厚度的0.7倍，这样既能保证足够的连接强度，又不会因为焊道过大导致焊接变形量超差。很多设计人员在做这类焊接结构时，容易忽略焊接后的变形校正余量，实际上两块垂直板材拼接焊接后，会因为焊接收缩产生1-2度的角度偏差，在建模的时候可以提前给立式臂段设置一个微小的反变形角度，抵消焊接后的收缩变形，减少后续校正的工作量。

　　另外，这类焊接构件的表面处理通常根据使用场景选择，普通车间工装场景采用喷塑处理即可，如果是在潮湿或者有腐蚀性的环境中使用，就需要在焊接完成后做整体镀锌或者喷防锈漆处理，焊道位置的焊渣要在表面处理前彻底清理干净，否则时间长了焊道位置容易出现锈迹渗透，影响表面涂层的附着力。在三维建模过程中，这类构件的建模不需要过度追求复杂特征，重点是把各个板材的拼接位置、焊道的标注、安装孔的位置尺寸表达准确，尤其是焊接符号的标注要符合国家制图标准，让加工车间的工人拿到图纸就能明确每个位置的焊接要求，不需要反复和设计人员确认参数，这也是焊接类三维模型在实际生产中最核心的价值——把设计端的要求准确传递到加工端，减少沟通成本，避免加工失误。
