汽车自动变速器行星齿轮组结构设计

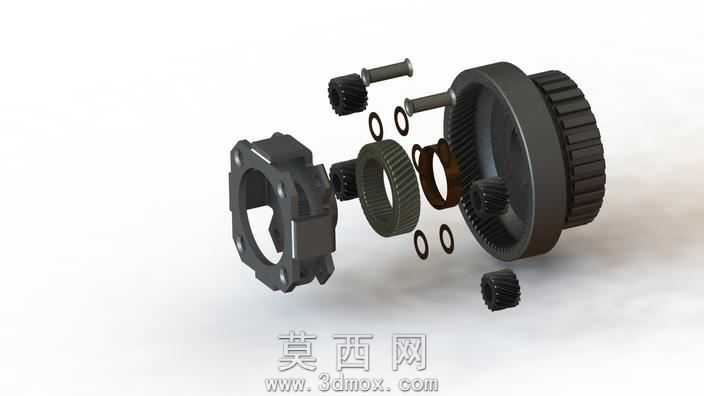

本作品为汽车自动变速器核心传动部件行星齿轮组的三维参数化建模成果，建模过程严格遵循汽车变速器行星排的实际工程尺寸规范，先通过草图绘制完成太阳轮、行星轮、内齿圈的齿廓渐开线参数定义，采用参数化关联设计保证各轮齿模数、压力角、齿数的匹配精度，避免传动过程中出现齿面干涉、啮合间隙异常的问题。结构设计上完整还原了行星架的定位卡槽、周向固定销孔、外圈防滑齿纹等细节特征，行星轮与行星架之间的装配间隙、太阳轮与内齿圈的同轴度公差都在建模阶段做了约束校验，完全符合自动变速器行星排的实际装配逻辑。材质渲染阶段针对不同部件做了区分处理：齿圈与行星架采用高强度合金钢材质，赋予哑光深灰金属质感，还原表面磷化处理的工业外观；轮齿啮合面做了轻微高光处理，体现精加工后的齿面粗糙度特征；固定销等连接件采用镀锌亮面金属材质，通过光影对比凸显不同部件的材质差异与装配层次。设计过程中重点考量了行星齿轮组的动力分流特性，通过多行星轮均布的结构设计保证传动载荷均匀分配，内齿圈外圈的直齿纹理用于和变速器壳体的锁止机构配合，实现不同挡位下的动力切换逻辑，整体模型可直接用于变速器传动原理演示、装配干涉校验以及后续的有限元强度分析场景，完整还原了自动变速器行星排的结构特点与工程设计逻辑。
