卧式车用液压千斤顶三维结构设计

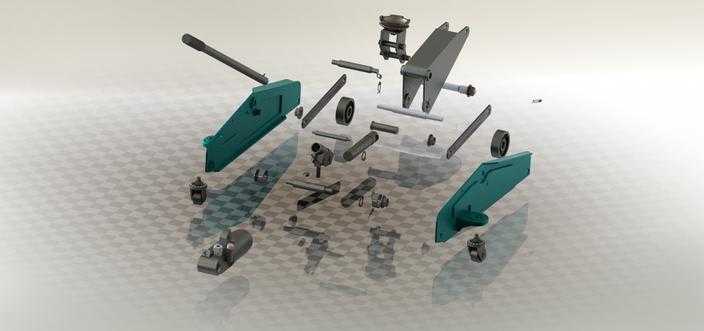

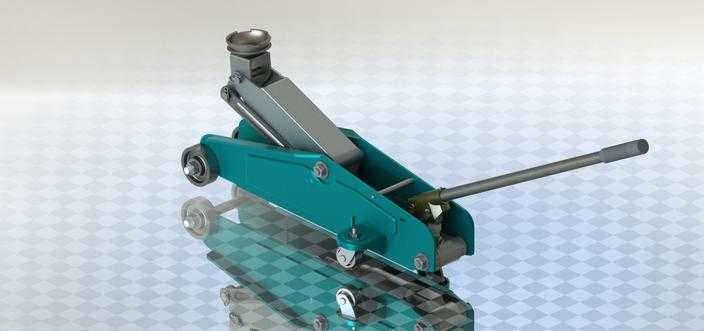

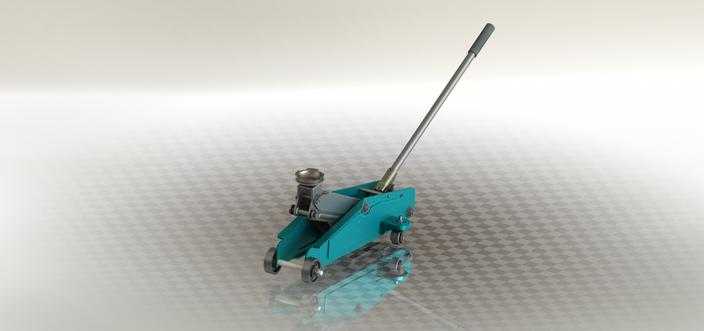

本作品为卧式液压千斤顶的三维参数化模型，建模过程严格遵循实体机械产品的实际尺寸比例与装配逻辑，在三维建模环境中完成了全部零部件的特征构建与整体装配校验。建模阶段首先梳理液压千斤顶的核心工作逻辑，依托帕斯卡液压传动原理，拆分出手动压杆、液压泵体、主顶升油缸、单向阀组、卸荷阀、承载托盘、移动脚轮、主体机架等独立零部件，对每个零件采用草图驱动特征的方式建模：对结构规则的机架、油缸缸体、压杆等零件，通过拉伸、旋转等基础特征构建主体轮廓，对密封槽、铰接孔、油道孔等细节结构采用切除、扫描特征完成精细化还原，对脚轮、铰接销轴等标准件按照通用五金件的实际规格完成参数化建模，确保所有零件的配合公差符合机械设计的常规要求。装配阶段按照实际产品的装配顺序完成约束添加，对压杆与泵体的铰接位置、油缸与机架的固定位置、脚轮与机架的转动位置分别添加对应的运动约束，确保模型可模拟实际压杆下压、油缸顶升的动作过程，不存在零件干涉、装配错位的问题。材质与渲染阶段，根据不同零部件的实际材质赋予对应的材质属性：主体承载机架采用高强度铸钢材质，还原铸件表面的哑光磨砂质感与青蓝色漆面效果；液压油缸内壁、压杆活塞杆采用抛光镀铬金属材质，还原高反光的金属光洁质感；操作压杆的握持部位采用防滑橡胶材质，还原橡胶的哑光漫反射特性；移动脚轮采用耐磨尼龙材质，还原工程塑料的半哑光质感。渲染环境采用摄影棚式的柔光布光，搭配带反射效果的方格纹理地面，清晰呈现模型各部分的结构细节与材质差异，同时通过光影效果突出千斤顶的结构层次感。设计过程中重点还原了卧式千斤顶低作业高度、大顶升行程、移动便捷的结构特点，对内部液压流道的布局、卸荷阀的操作位置、承载托盘的防滑结构都做了精准还原，完整复现了这类车用维修顶升设备的结构特征，可用于液压传动原理演示、汽修工具结构教学、产品结构优化参考等场景，模型结构完整，细节还原度高，各部件的比例与实际工业产品保持一致。
