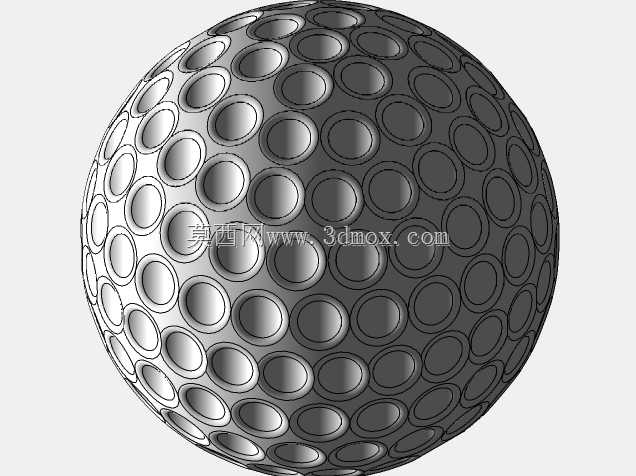

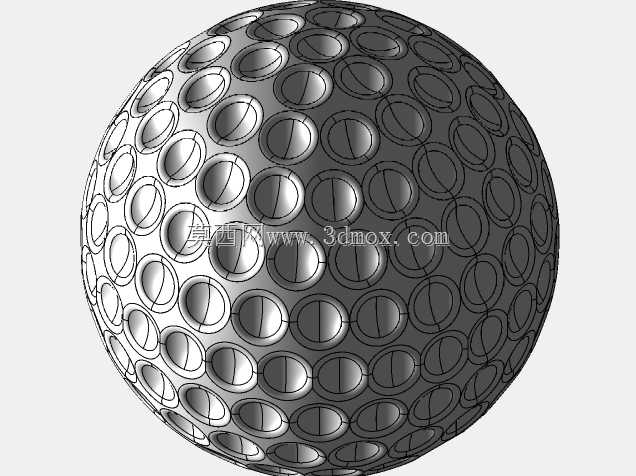

带标准凹坑纹理的高尔夫练习用球体结构

　　日常接触的高尔夫运动用球，表面均匀排布的凹坑结构并非装饰设计，而是经过流体力学验证的核心功能结构，这类球体的三维建模过程，需要兼顾曲面连续性、凹坑排布均匀性、球面曲率匹配度多重要求，才能还原真实球体的空气动力学特性。从实际应用场景来看，这类带凹坑的球形结构不止用于高尔夫运动场景，在部分流体测试实验、球面减阻结构验证、体育器材仿真测试环节，也会参考这类凹坑球面的结构参数做衍生设计，比如部分低速风洞测试用的标准阻力球、户外球形标识件的减阻表面处理，都会借鉴高尔夫球的凹坑排布逻辑。做这类球体建模时，首先要确定基础球体的直径参数，常规高尔夫球的直径不小于42.67mm，建模时先以该尺寸为基准构建基础球面，之后需要处理凹坑的排布问题：

　　凹坑不能随意在球面上阵列，否则会出现球面极点位置凹坑变形、排布疏密不均的问题，实际建模中通常会先做球面的等面积网格划分，确保每个凹坑的中心在球面上的投影点间距一致，避免出现局部凹坑重叠或者间距过大的情况。单个凹坑的结构也有讲究，不是简单的半球形凹陷，常规凹坑的深度在0.25mm左右，凹坑边缘和球面的衔接要做G2连续的圆角过渡，不然不仅会破坏球面的整体曲面质量，在做流体仿真时也会因为局部棱角出现异常的湍流计算结果。很多新手建模时容易犯的错误是直接在球面上做切除阵列，忽略了球面曲率对凹坑形状的影响——越靠近球面上下极点的位置，垂直于球面法向的切除方向越容易出现凹坑拉伸变形，正确的做法是给每个凹坑建立独立的局部坐标系，

　　让每个凹坑的拉伸方向始终对齐所在球面位置的法向，保证所有凹坑的深度、截面形状完全一致。从结构特性来看，这种均匀凹坑的设计核心是降低球体飞行过程中的压差阻力，光滑球体在空气中运动时，边界层分离点靠前，尾部会形成较大的低压涡流区，带来的压差阻力占总阻力的六成以上；而带凹坑的球面可以让边界层形成微小的湍流，让边界层的分离点后移，缩小尾部低压区的范围，最终能让同等初速度下的球体飞行距离提升三成左右，这也是为什么所有正式比赛用的高尔夫球都采用这类凹坑表面设计。建模过程中还要考虑后续的使用需求，如果是用于运动器材的结构仿真，需要给球体赋予均匀的密度参数，保证质量分布和真实球体一致，常规高尔夫球的质量在45.93g以内，

　　建模时可以通过调整实体密度或者内部空腔结构来匹配质量要求；如果是用于外观渲染或者3D打印验证，还要注意凹坑边缘的最小壁厚，避免打印时出现边缘破损的问题。另外这类凹坑球面的建模逻辑，还可以迁移到其他需要减阻的球形构件设计上，比如部分户外安装的球形监测设备外壳、高空投放的球形探测装置，都可以通过表面排布类似凹坑的结构来降低风阻，减少高空风载荷对设备姿态的影响。实际建模完成后，还要做球面的曲率检查和曲面连续性检查，确保所有凹坑和基础球面的衔接位置没有折痕、没有曲面缝隙，不然在导入工程软件做后续仿真或者加工编程时，容易出现几何错误导致计算失败。很多人觉得高尔夫球结构简单，实际要做到所有凹坑尺寸一致、排布均匀、曲面顺滑，需要对球面几何、阵列逻辑、曲面过渡有足够的理解，不是简单的特征堆叠就能完成的，尤其是处理球面极点位置的凹坑排布时，往往需要手动调整局部凹坑的位置和角度，避免极点位置出现畸形的凹坑结构破坏整体的均匀性。
