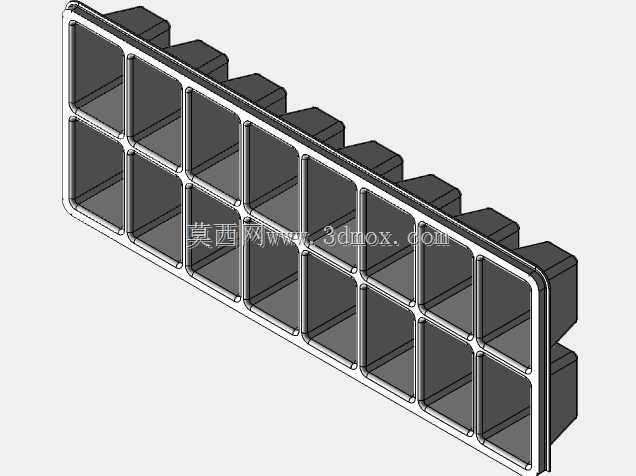

双排十六格家用制冰冰格结构设计

　　这款双排十六格冰格的结构设计，核心围绕家用冷冻制冰的实际使用场景展开，日常使用中，这类冰格多放置于家用冰箱冷冻层抽屉内，适配常规家用冰箱冷冻室的层板高度与抽屉进深，整体外形采用窄长型布局，单排设置8个独立制冰腔，双排并列排布，整体宽度控制在120mm区间，总长度控制在280mm区间，整体高度不超过45mm，能够适配绝大多数家用冰箱冷冻格的安装放置边界，不会出现过高无法关合抽屉、过宽占用过多冷冻空间的问题。从功能特性来看，每个独立制冰腔采用上宽下窄的锥度设计，单边脱模斜度设置在1.5°，既能够保证注水后水体不会因为腔壁斜度过大出现容量不足的问题，也能在冰块冻结成型后，通过轻微扭转格体即可实现冰块与腔壁的快速分离，不需要额外用力抠取，

　　避免冰格因为反复大力掰动出现开裂变形。冰格的外边框采用加厚的围边结构，围边厚度比单个腔体壁厚增加1.2mm，一方面能够提升整体结构的抗扭刚度，在扭转脱模时不会因为局部应力集中导致边框断裂，另一方面加厚的围边可以作为手持受力部位，用户拿取冰格时手指搭在围边上，不会直接接触冰格表面的低温部位，减少冻伤风险，同时围边高出腔体顶面2mm，在注水完成后移动冰格的过程中，能够阻挡水体从腔体边缘溢出，避免冷冻层出现积水结霜的问题。相邻制冰腔之间的隔断采用等壁厚设计，壁厚均匀控制在1.8mm，适配注塑成型的工艺要求，不会出现局部壁厚过厚导致的缩痕、冷却不均问题，也不会因为壁厚过薄导致结构强度不足，冷冻后脆裂。隔断顶部做了R0.5mm的圆角过渡，

　　避免尖锐边角在使用过程中划伤手指，同时圆角过渡也能减少注塑过程中的应力集中，提升零件的使用寿命。冰格的底部每个腔体对应位置设置了微小的定位凸点，凸点高度0.3mm，当冰格叠放时，上层冰格的底部凸点能够卡入下层冰格的腔体顶面开口处，避免叠放时出现滑移错位，提升冰箱冷冻空间的垂直利用率。从设计思路上，这款冰格没有设置额外的卡扣式密封盖结构，一方面是考虑到家用场景下，多数用户不会频繁将冰格带出冰箱，密封盖的实际使用率较低，反而会增加零件的整体成本与开合的操作步骤，另一方面无盖设计能够加快腔体内部水体的热交换速度，缩短制冰等待时间，同时也便于用户观察冰块的冻结状态，不需要反复开盖查看。腔体的单格容量设置为15ml左右，

　　冻结成型的冰块尺寸适配常规家用玻璃杯的口径，既不会因为冰块过大无法放入杯口，也不会因为冰块过小融化速度过快，影响饮品的冰镇口感。冰格的整体边角全部采用圆角过渡，没有尖锐的直角结构，一方面是避免在冰箱内取放时刮擦冰箱内胆的涂层，另一方面圆角结构在注塑成型时更容易填充，减少飞边、缺料的成型缺陷，后期使用过程中也不容易因为磕碰出现边角崩裂的问题。在实际使用场景中，这款冰格除了用来制作纯水冰块之外，也可以用来冷冻分装辅食、花果冰、调酒用的风味冰块，每个独立腔体互相分隔，不会出现不同风味的内容物串味的问题，双排的布局在注水时可以逐排进行，不需要一次性对准所有腔体，降低注水时的操作难度。结构设计上没有设置多余的装饰性结构，所有的结构特征都服务于实际使用功能，整体壁厚均匀，适合采用食品级PP材料进行注塑生产，材料本身的耐低温特性能够满足-18℃的长期冷冻使用要求，不会因为长期低温环境出现材质变脆、析出有害物质的问题。冰格的两端没有设置额外的把手结构，依靠加厚的端边框即可实现手持拿取，端边框的宽度设置为15mm，能够提供足够的手持受力面积，拿取时不会因为边框过窄出现勒手的问题，同时简化的端部结构也能减少整体的外形尺寸，进一步提升冷冻空间的利用率。
