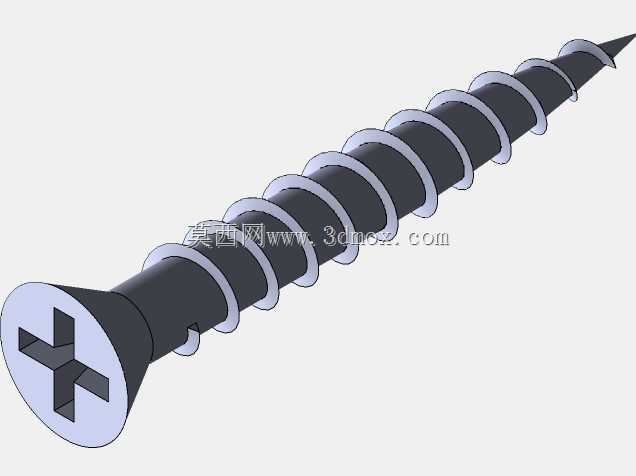

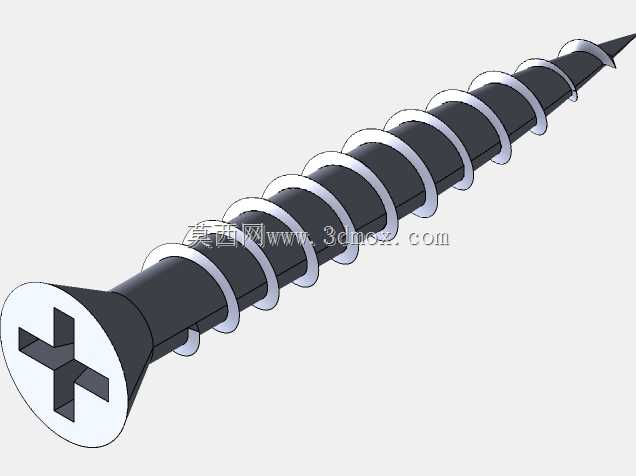

十字槽沉头自攻螺钉三维结构设计

　　日常做结构设计时，这类沉头十字自攻螺钉是最常接触的基础紧固件之一，很多刚入行的工程师容易忽略这类标准件的细节建模，真到装配干涉检查、出BOM表或者做装配动画演示时，粗糙的简化模型往往会带来不少问题。先从实际应用场景说起，这类螺钉的适用面极广，从仪器仪表外壳的薄板拼接、塑料壳体的自攻锁紧，到家居五金的木质构件连接、低压电气柜的非金属面板固定，都能见到它的身影，和机螺钉不同，它不需要预先攻制内螺纹，靠自身的螺纹牙型在被连接件的预制底孔上挤压出啮合螺纹，装配工序更简单，适合现场快速安装、小批量试制或者非金属材料的连接场景。

　　从功能特性上看，沉头的设计是核心特点之一，安装完成后螺钉头部可以完全沉入被连接件的沉孔内，不会突出安装表面，既避免了突出的头部剐蹭其他零部件或者操作人员，也能让连接后的外观面保持平整，在外观要求较高的仪器仪表外壳、消费电子壳体上应用时，这个特性是选型时的首要考量点。头部的十字槽设计，相比一字槽有更好的对中性，电动螺丝刀或者手动螺丝刀批头卡入后不容易滑出，施加扭矩时的受力更均匀，能有效减少拧入过程中槽口打滑损坏的概率，适合自动化装配线上的批头快速对位，也能降低人工装配时的操作难度。

　　建模时的设计思路要贴合实际加工和装配的边界，不能只画个带螺旋线的圆锥加个开槽就草草了事。首先是头部的锥角，常规沉头自攻螺钉的头部锥角为90度，这个角度要和被连接件上预制的沉孔锥角完全匹配，否则安装时要么头部无法完全沉到底，要么锥面贴合面积不足导致锁紧后容易松动，建模时要严格保证锥面的角度公差，不能随意修改锥度参数。然后是螺纹部分，自攻螺钉的螺纹牙型和普通机螺钉有明显区别，牙型角更大，牙顶更锋利，这样在拧入底孔时才能顺利切削或者挤压出匹配的内螺纹，螺纹的大径、中径、小径要符合对应规格的参数，螺杆末端的锥尖角度也要符合标准，方便对准预制底孔，减少拧入时的歪斜概率。

　　关于外形尺寸和安装边界，不同公称直径的螺钉对应不同的底孔尺寸要求，比如常用的3mm公称直径的自攻钉，在ABS塑料件上的推荐底孔是2.4mm到2.6mm，在1mm厚的冷轧钢板上底孔推荐2.5mm左右，建模时要把这些安装边界的参考逻辑融入模型细节，比如螺纹收尾的退刀结构，虽然自攻钉是搓丝加工没有退刀槽，但头部和螺杆衔接的位置要做合理的圆角过渡，避免应力集中导致螺钉拧入时从头部位置断裂。还有十字槽的深度和宽度，要匹配对应规格的十字批头尺寸，槽口太深会降低头部的结构强度，太浅则批头卡入深度不足容易滑牙，建模时槽口的底部要做微小的圆角，避免加工时的应力集中，也更符合实际冷镦加工的成型特征。

　　实际做装配校核时，这个模型可以直接导入装配体中，检查沉孔深度是否足够容纳螺钉头部，螺纹部分的长度是否满足被连接件的总厚度要求，避免出现螺钉拧到底后螺纹啮合长度不足导致连接失效的问题。比如在仪器仪表的塑料外壳连接中，螺钉的螺纹啮合长度一般要达到公称直径的2倍以上，才能保证足够的锁紧力，不会因为设备运输过程中的振动出现松脱。另外，模型的螺纹收尾部分不能做的太尖锐，要符合实际量产零件的工艺特征，很多新手建模时会把螺纹一直扫到螺杆末端，实际生产中搓丝工艺会在末端有不完整的螺纹收尾，这个细节虽然小，但做运动仿真或者装配动画时，更贴近真实零件的状态，也能避免在干涉检查时出现不必要的误报。

　　在传感器这类小型精密设备的装配中，这类小规格沉头自攻钉的使用频率很高，因为传感器的外壳往往壁厚较薄，内部空间紧凑，沉头设计不占用外部空间，自攻的连接方式不需要额外配置螺母，能节省内部的安装空间，同时十字槽的设计方便维修时的拆卸和二次装配。建模时还要注意头部和螺杆的同轴度，虽然是标准件，但模型的同轴度公差要控制在合理范围内，否则导入装配体后会出现螺钉歪斜的视觉效果，影响整体装配的展示效果。另外，螺钉表面的处理细节虽然在结构建模中不需要做的过于复杂，但头部的冲压标识位置、螺纹表面的搓丝纹理方向这些细节，在做高精度渲染或者产品宣传动画时，能大幅提升模型的真实感，不过对于结构校核用的模型，优先保证尺寸参数和装配边界的准确性，外观细节可以根据使用需求调整。
