方形轴流风机安装固定通风防护网罩

　　在工业电控柜、小型通讯设备机箱、桌面型工业检测仪器、嵌入式工控主机这类需要主动风冷散热的设备结构设计中，通风口的防护与导风结构是绕不开的设计细节，很多刚入行的结构工程师容易忽略这部分的结构合理性，要么把通风栅格做的过密导致风阻过大，散热风机的实际出风效率折损三成以上，要么栅格间隙过大，无法阻挡日常运维中掉落的螺丝、导线头甚至小型工具碎屑，轻则打坏扇叶造成风机卡滞烧损，重则金属碎屑掉落到主板引脚间造成短路烧板，这类故障在现场运维的统计里占比并不低。

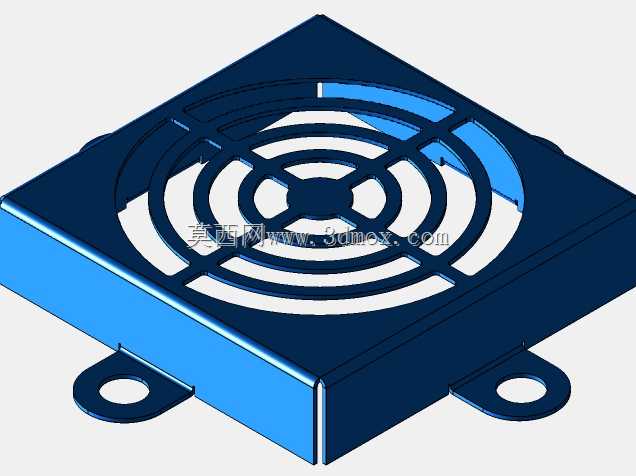

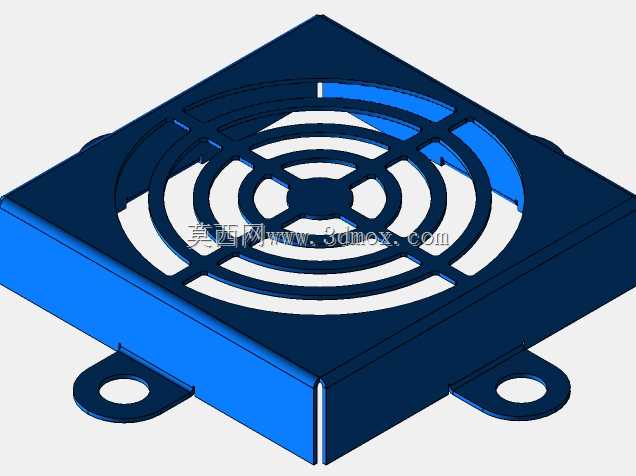

　　这款方形带安装耳的通风防护结构，是针对常用的80mm规格轴流散热风机匹配设计的，整体采用薄钣金冲压成型，主体为正方形基座，两侧延伸出带安装孔的固定耳，安装孔的孔径适配常规的M3圆头螺丝，两个安装耳的中心距和标准80风机的侧边安装孔位完全对齐，不需要额外在机箱侧板上重新打孔定位，直接可以和风机叠装后从外侧或者内侧锁附固定，安装边界上，整个结构的外轮廓尺寸比风机侧边大出12mm左右，不会和机箱内部靠近侧板的走线槽、电容、接线端子等元器件产生干涉，基座的翻边高度控制在5mm，刚好可以覆盖风机和机箱侧板之间的装配缝隙，避免气流从缝隙处短路回流，保证风机的吸风或者吹风路径全部经过格栅区域。

　　结构设计上，通风区域采用同心圆环加径向加强筋的格栅布局，最中心的实心圆对应风机轴心的投影位置，这部分区域本身没有有效气流通过，做成实心结构既可以提升整个网罩的结构强度，避免冲压或者安装过程中出现中心区域凹陷变形，也能阻挡较大的杂物直接接触风机轴心位置。同心圆环的间距控制在6mm，这个间隙尺寸既可以保证足够的通风开口率，经过实际测算，整体开口率能达到65%以上，相比密格冲压网的40%左右开口率，风阻降低非常明显，不会额外增加风机的负载，也能有效阻挡直径7mm以上的杂物进入风机区域，满足常规工业设备的防护要求。径向的加强筋一共设置了四根，呈十字交叉分布，筋条宽度3mm，和同心圆环一体冲压成型，整个网罩不需要额外焊接或者拼接，冲压一次成型后做喷塑处理，结构刚性足够，正常徒手按压不会出现明显变形，即使设备运输过程中受到侧面挤压，也不会出现格栅变形触碰扇叶的问题。

　　实际选型使用的时候，需要注意安装方向，如果是风机装在机箱内侧做向外抽风的结构，网罩要装在机箱外侧，也就是出风面，这时候格栅的翻边要朝向机箱内部，和风机外框贴合，保证气流顺畅；如果是风机装在外侧向内吹风，网罩要装在机箱内侧的进风位置，同样翻边贴合风机框，避免出现台阶造成的风噪。另外在做三维建模的时候，这个结构的圆角处理很关键，所有格栅的棱边都做了R0.5的圆角，一方面是冲压工艺的要求，避免冲裁的时候出现毛刺飞边，后期安装的时候划伤操作人员或者划破导线，另一方面圆角过渡可以降低气流穿过格栅的时候产生的湍流噪音，尤其是高转速风机运行的时候，锐边格栅产生的高频风噪会比圆角格栅高3-5分贝，在对噪音有要求的实验室设备、办公区域工控设备上，这个细节的影响非常明显。

　　很多工程师在做这类结构的时候，会直接用软件自带的通风口特征生成，但往往忽略安装耳的位置和实际风机的孔位匹配，还有翻边高度和机箱板厚的适配，比如机箱侧板是1.5mm厚的冷轧板，网罩翻边如果做的太高，锁附螺丝的时候会出现网罩和风机之间有缝隙，产生振动异响，这款结构在设计的时候就把安装贴合面做了0.2mm的内凹公差，叠装的时候即使有0.1mm左右的零件公差，也能保证贴合紧密，不会出现松动共振的问题。另外在材质选择上，常规场景用0.8mm厚的冷轧钢板喷塑就可以满足强度要求，如果是在潮湿、有盐雾的户外设备或者食品加工设备上使用，可以换成同厚度的304不锈钢板材，不需要修改结构尺寸，冲压工艺完全通用，模具的共用性很强，不需要额外开模就能适配不同材质的生产需求。
