传感器安装用折弯冲压金属固定支架

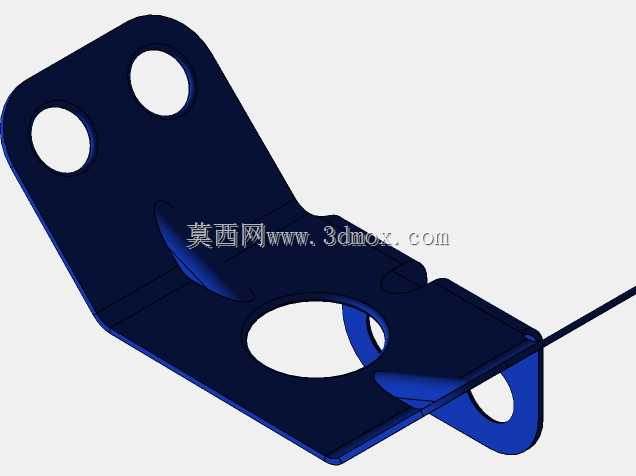

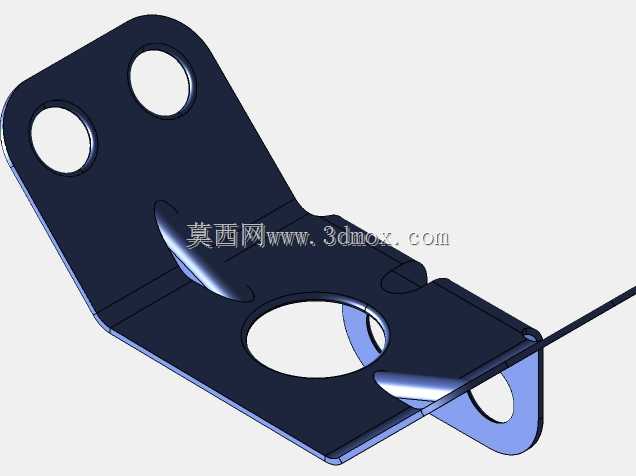

　　这款钣金折弯成型的金属固定件，主要用于工业传感检测场景下的传感器本体安装固定，在自动化生产线的工件到位检测、位置校验、物料识别工位，以及小型机电设备的状态监测点位都能见到这类结构件的应用。它的核心作用是为传感器提供稳定的安装基准，抵消设备运行过程中产生的振动偏移，保证传感器检测端面与被测对象的间距、角度始终处于设计允许的公差范围内，避免检测信号漂移、误触发或者漏检的问题。从结构设计来看，零件采用单张金属板材经冲压落料、冲孔、多道折弯工序一体成型，没有额外的焊接拼接结构，整体刚性足够应对常规工业场景的振动载荷。零件上分布的多个圆形通孔，分为两类功能：其中两个直径一致的通孔位于零件一端的平直段，是用于将支架本身固定在设备机架、

　　安装立板或者型材基座上的安装孔，孔位间距按照常用的工业安装基准设计，适配M4或者M5规格的紧固件，安装时可以根据现场布线、检测位的实际需求，选择对应孔位完成固定，预留了小范围的位置调整余量；另外几个不同直径的孔位分布在折弯后的不同折面上，是用于穿装固定传感器本体的安装位，不同孔径适配不同外径规格的圆柱型传感器，部分折边做了小幅度的翻边强化处理，避免长期受载后孔位变形导致传感器松动。零件的折弯角度经过精准计算，其中一段90度折弯形成的垂直安装面，可以让传感器检测方向与支架安装基面形成垂直布局，适配正面检测的工位需求；末端的小角度折弯段则可以为传感器尾部的出线端提供避让空间，避免线缆被折面棱角割伤，同时也能在安装时起到定位防呆的作用，

　　不会出现装反的问题。从安装边界来看，零件整体的外轮廓尺寸紧凑，不会占用过多的设备安装空间，折弯后的各段折边高度经过校核，安装后传感器的检测端面不会被支架自身结构遮挡，检测光路或者感应区域完全无遮挡。板材的厚度选择兼顾了刚性和轻量化需求，既不会因为板材过薄导致安装后受振变形，也不会因为板材过厚增加不必要的重量和材料成本，边缘位置都做了去毛刺处理，安装操作时不会划伤操作人员，也不会割损传感器的连接线缆。在实际选型使用时，这类支架可以配合接近开关、光电传感器等多种常用工业检测元件使用，不需要额外定制复杂的安装座，直接通过标准紧固件就能完成装配，能够大幅缩短现场设备改造、新设备组装时的安装调试周期，而且一体冲压的结构在批量生产时一致性好，互换性强，备件替换时不需要重新调整孔位或者修配，直接拆装就能完成更换。
