仪表夹具类C型连接锁紧构件

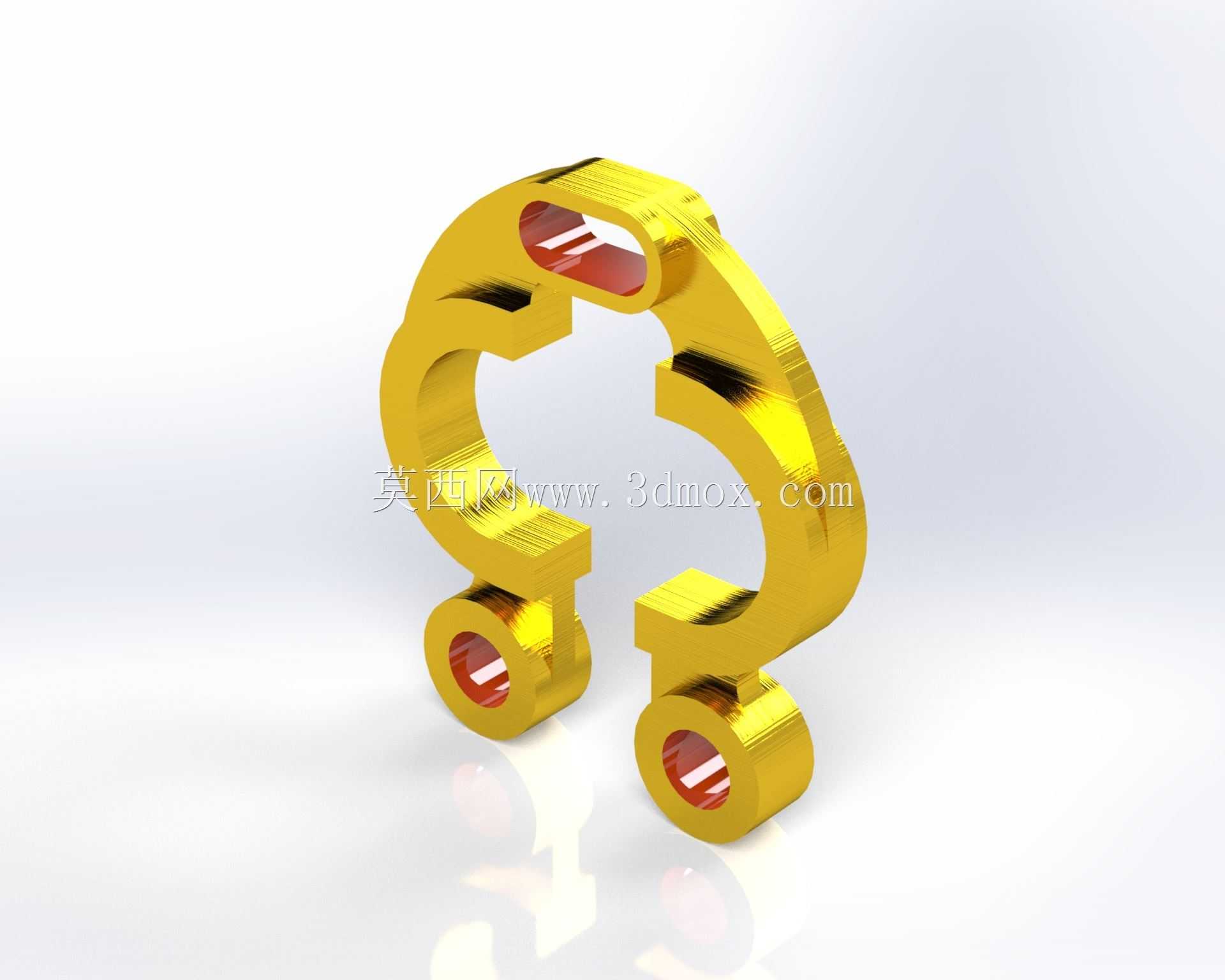

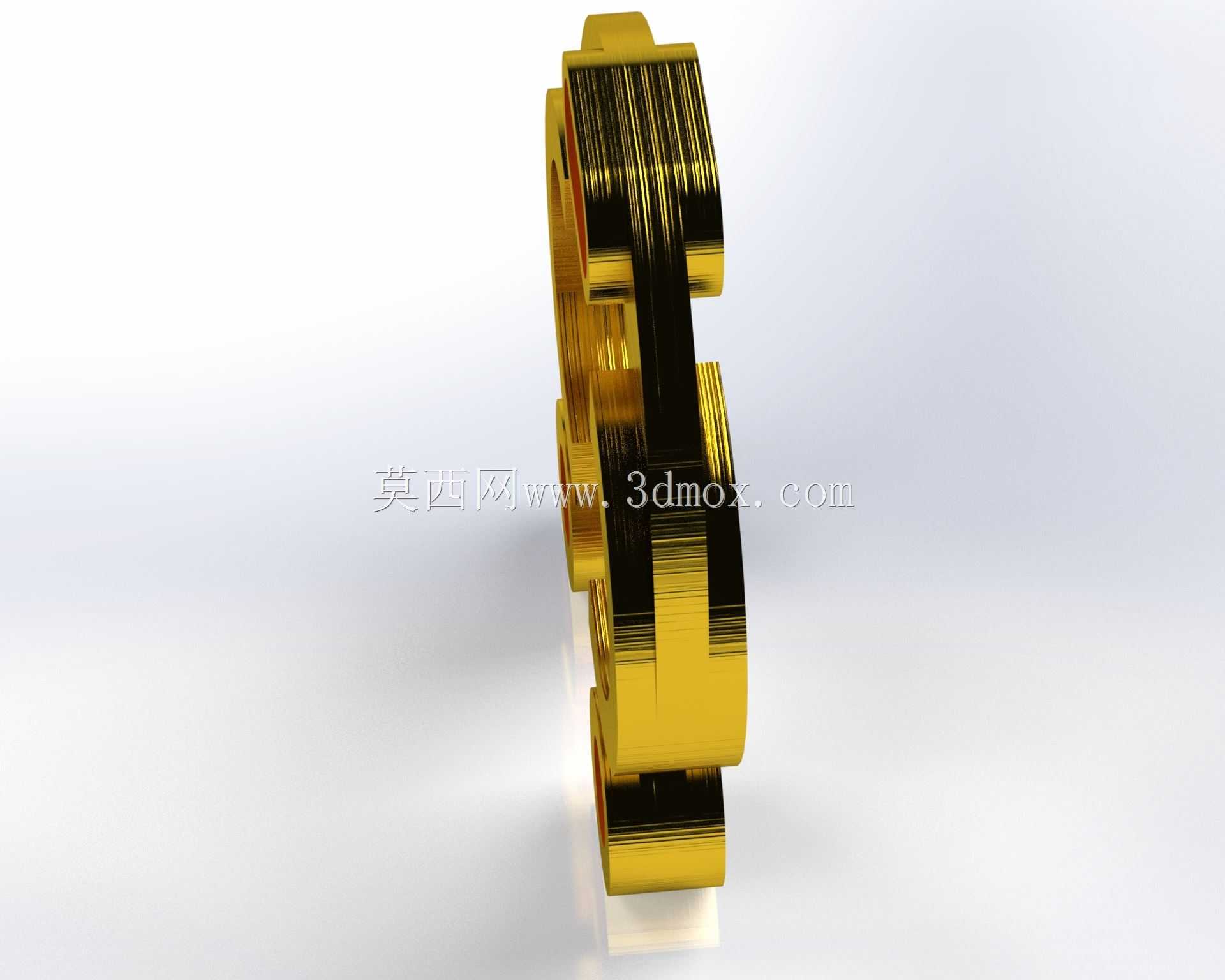

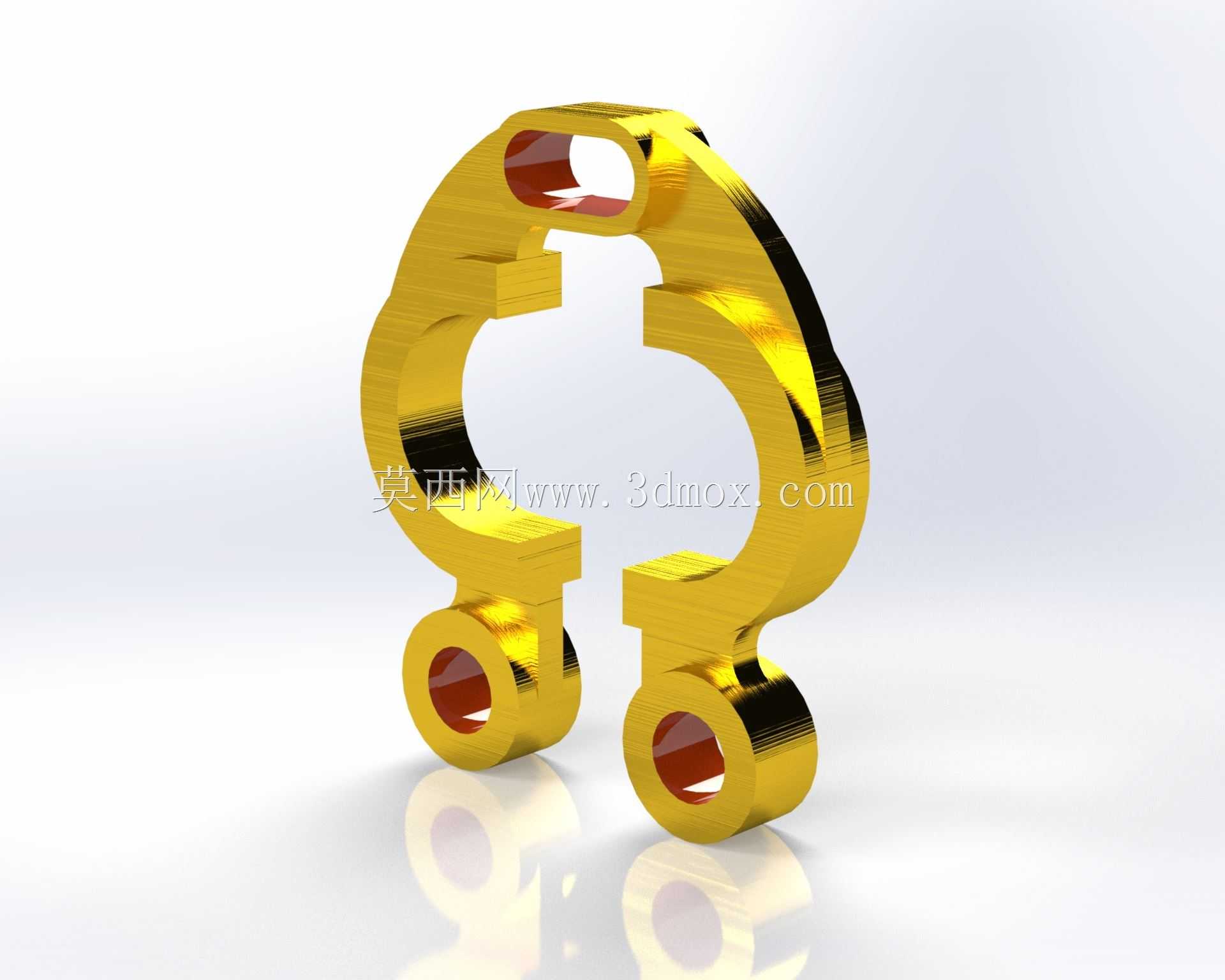

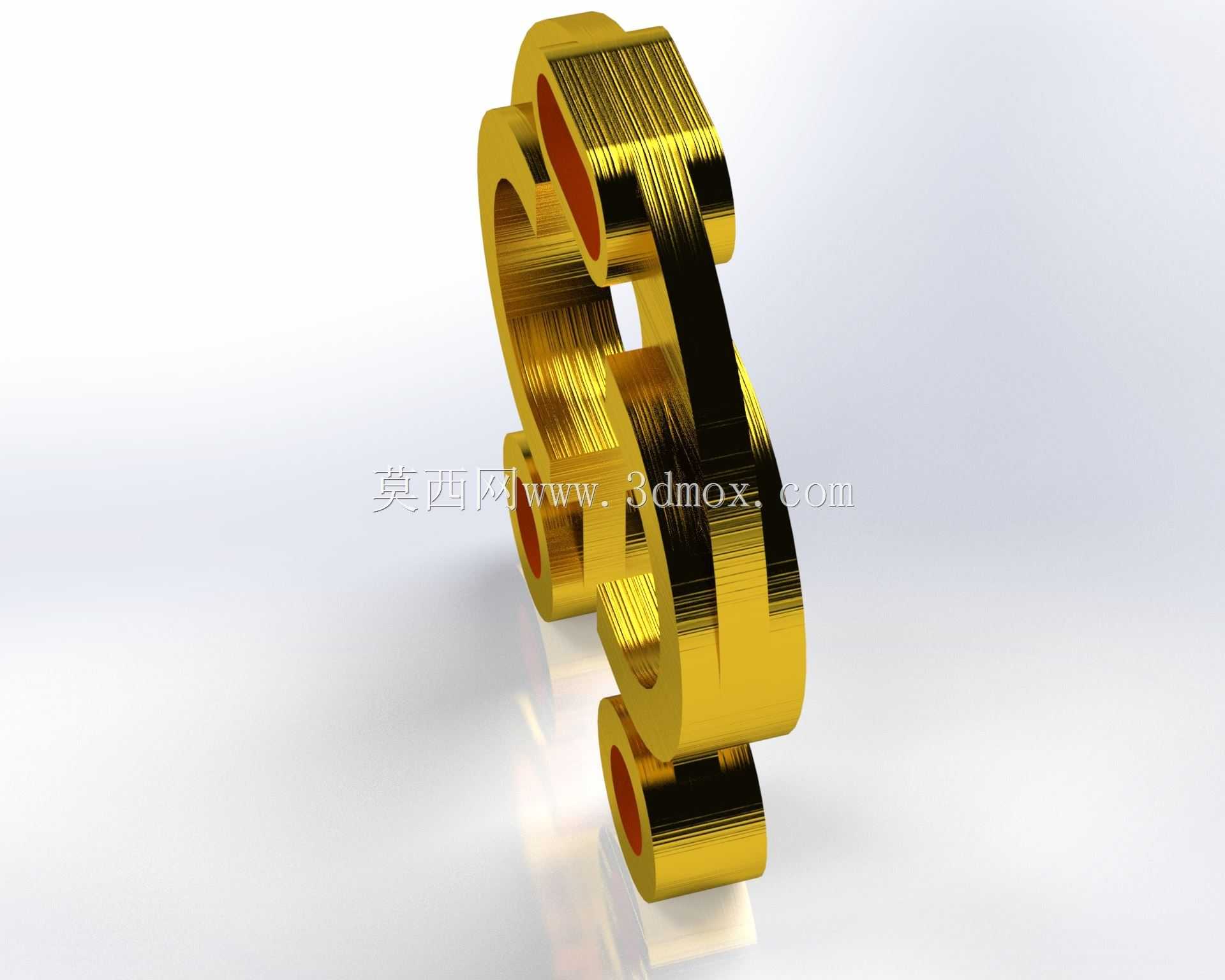

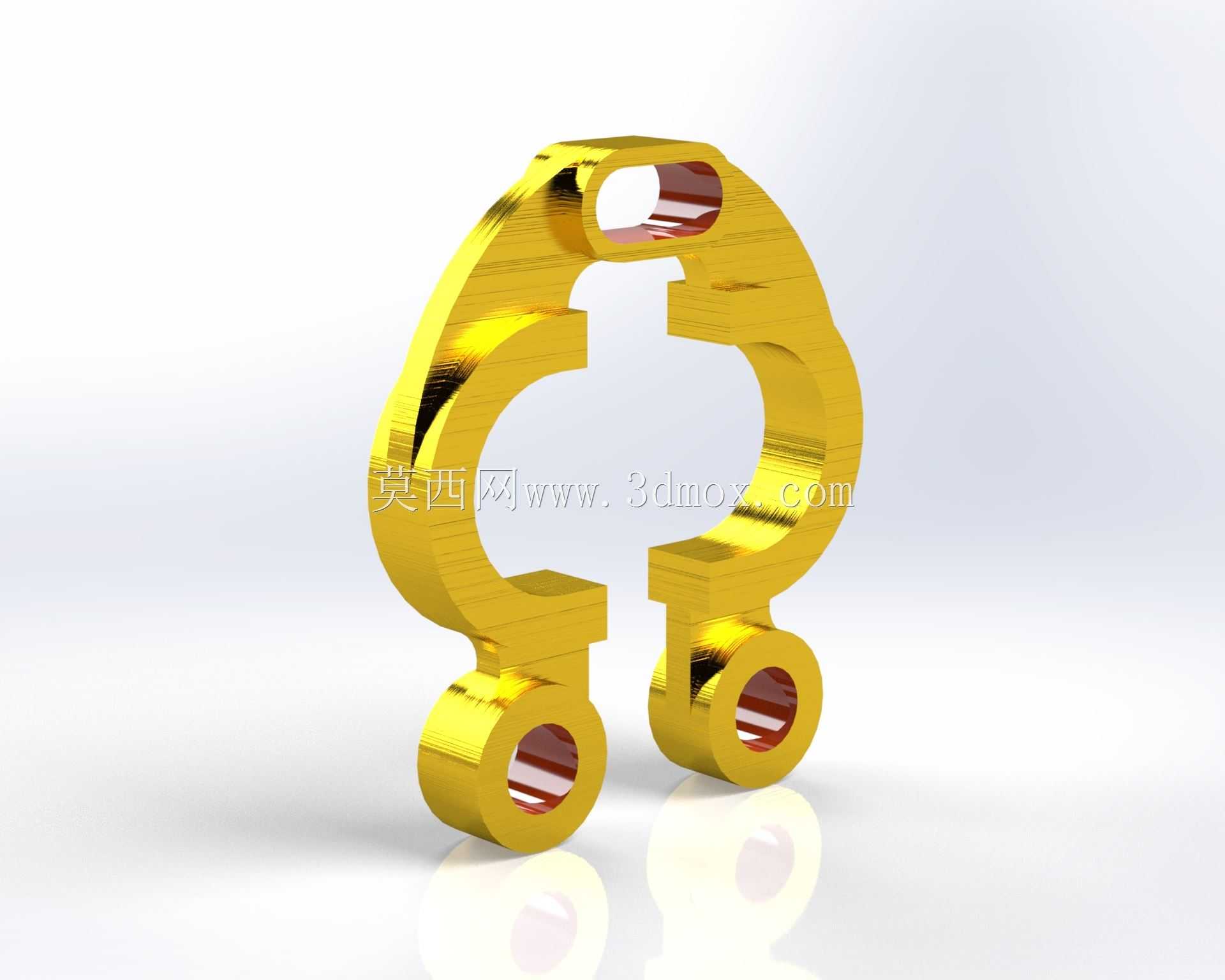

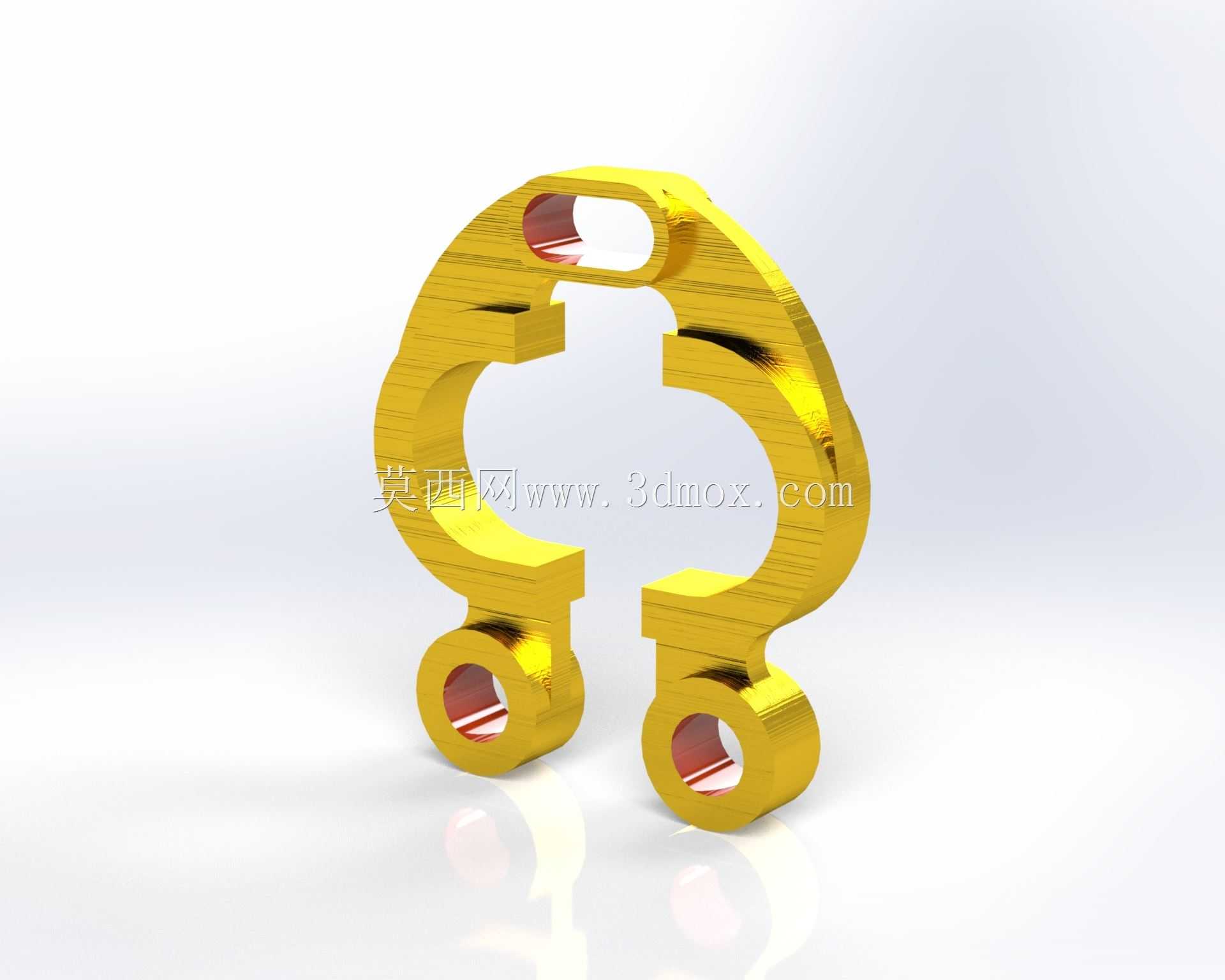

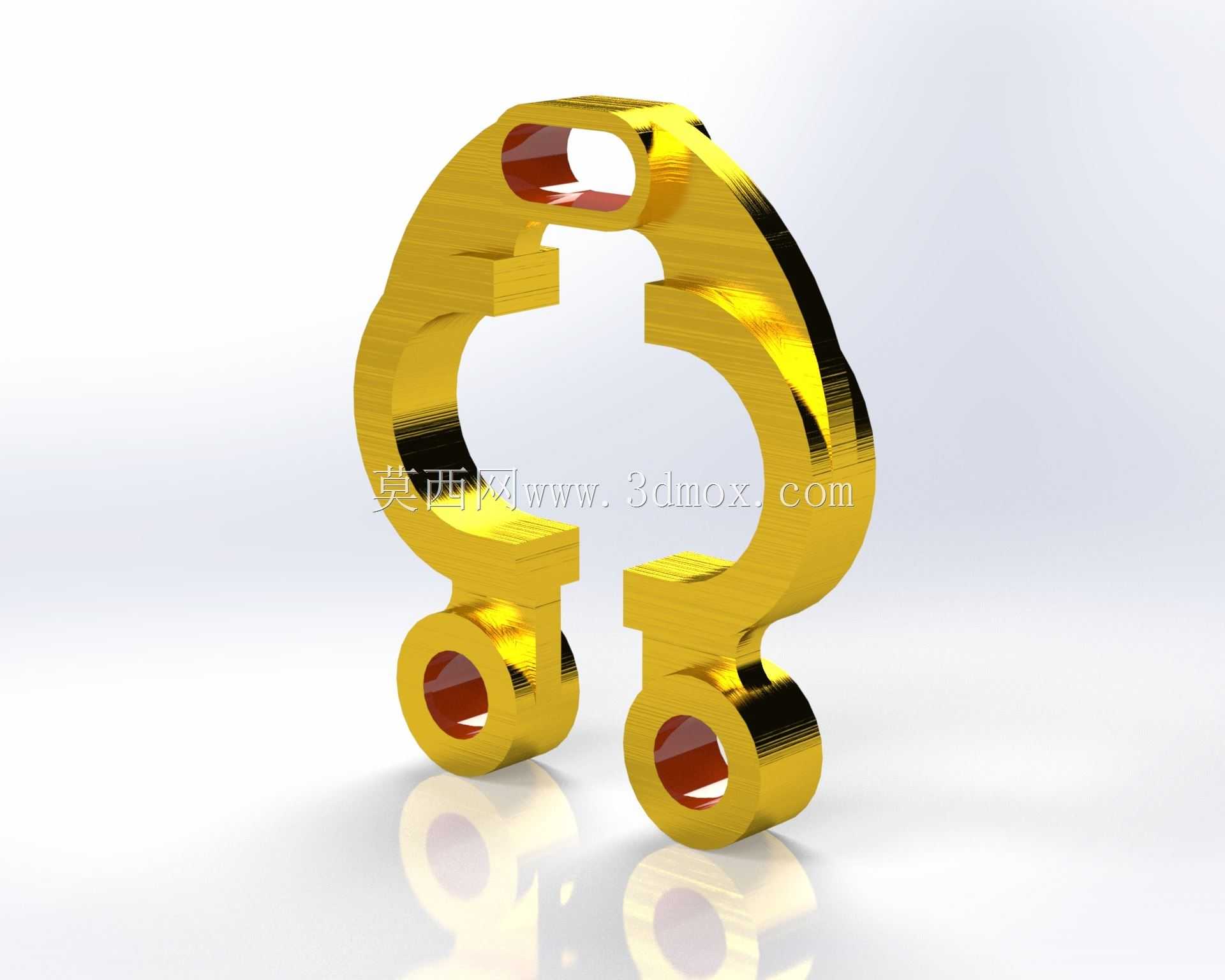

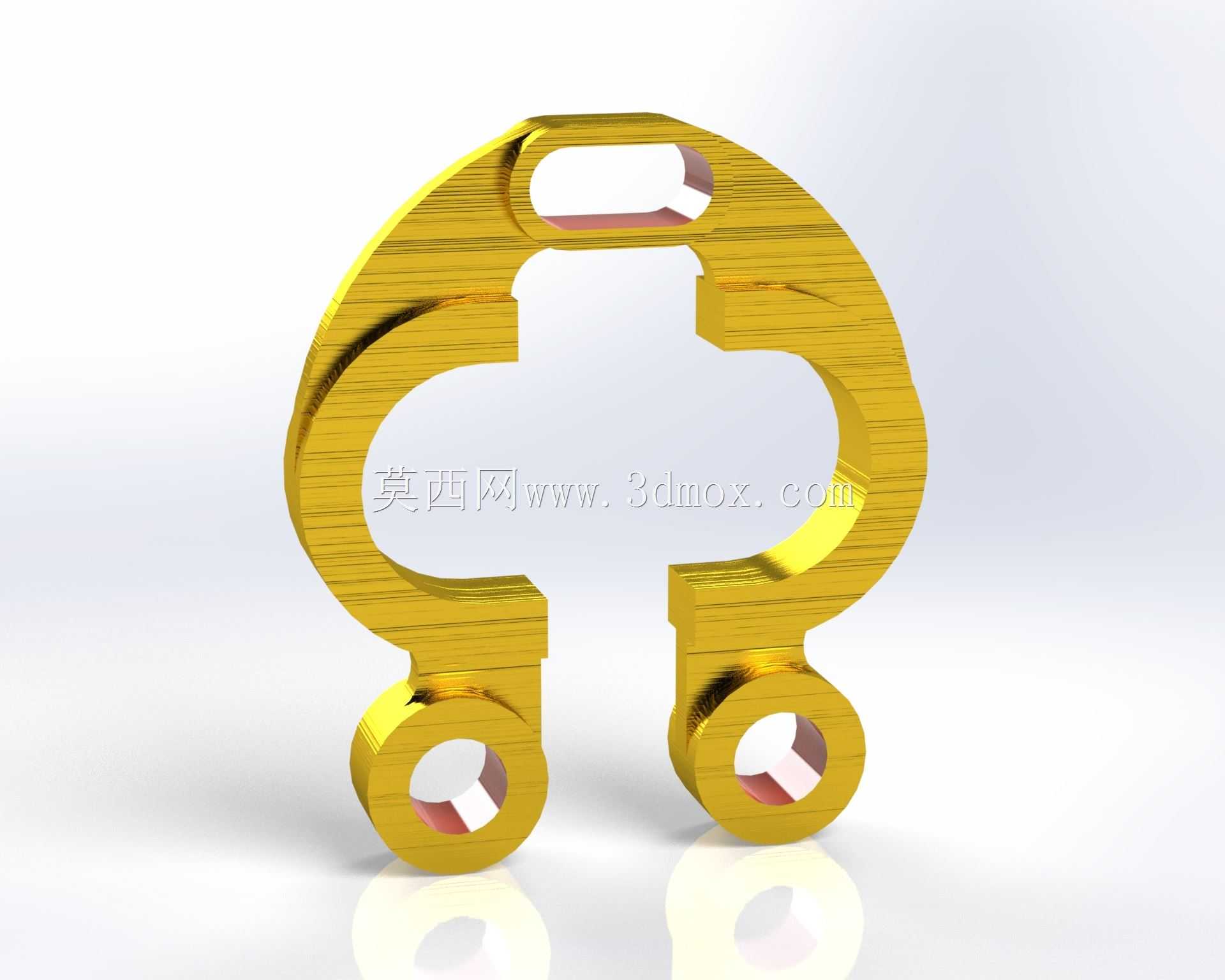

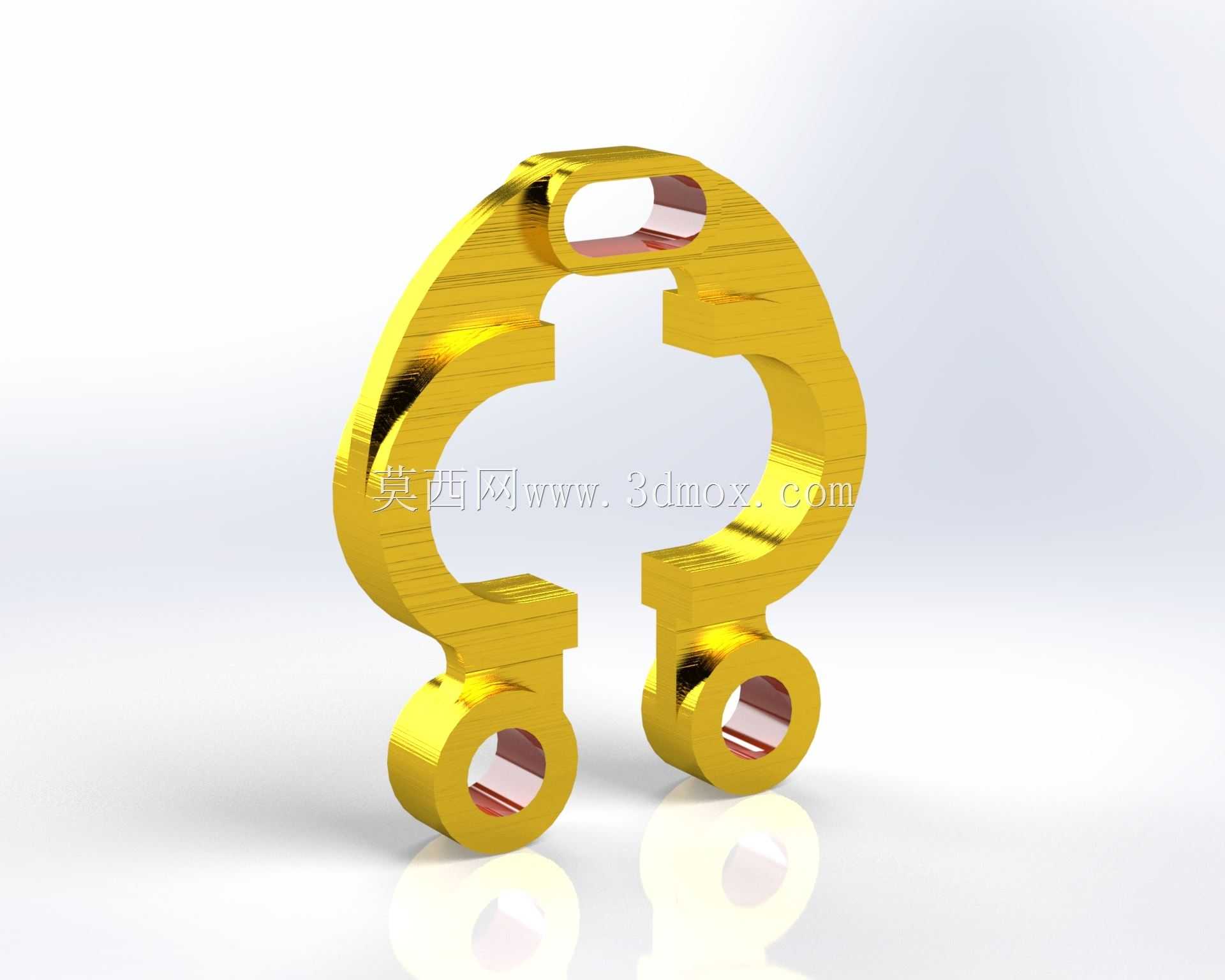

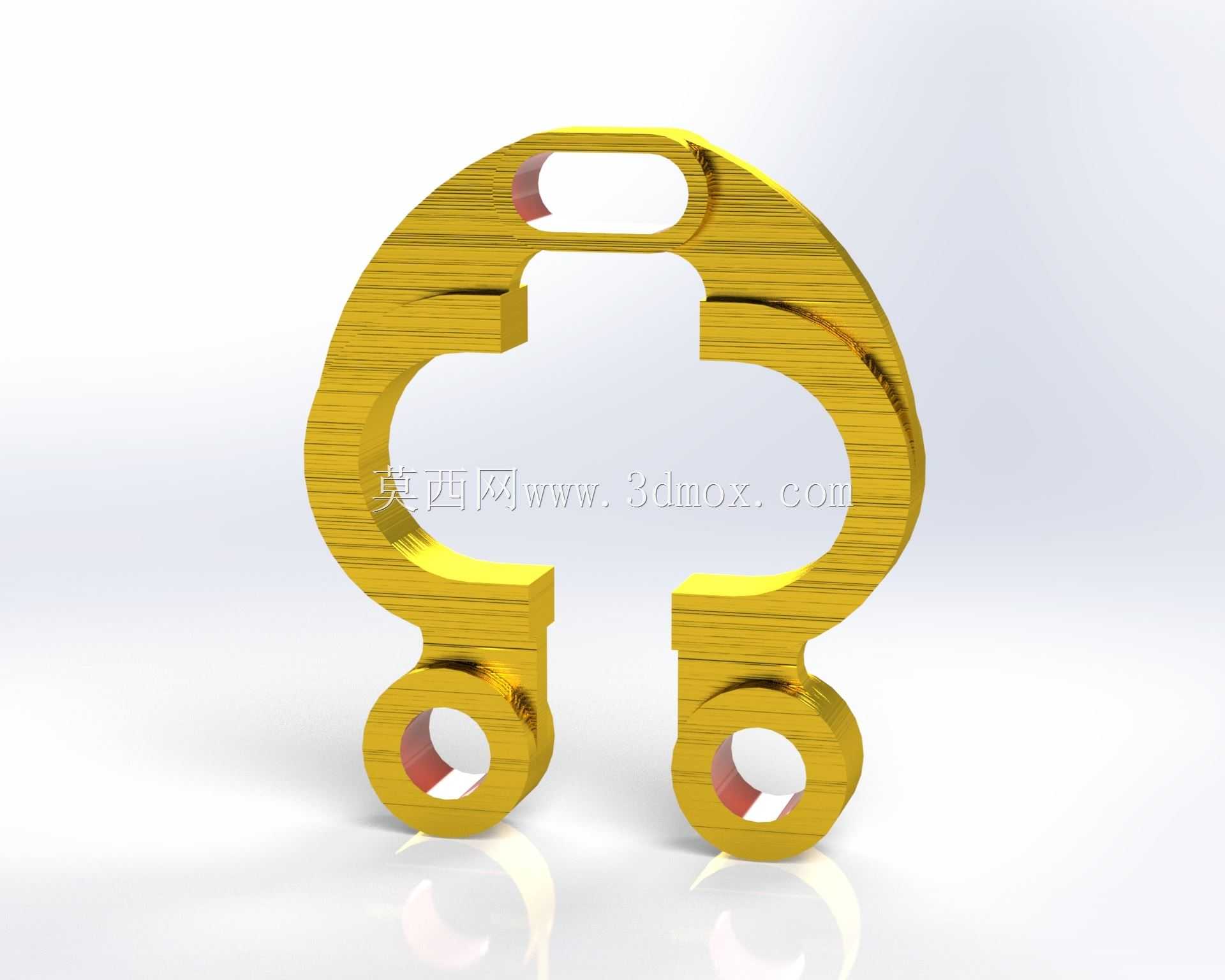

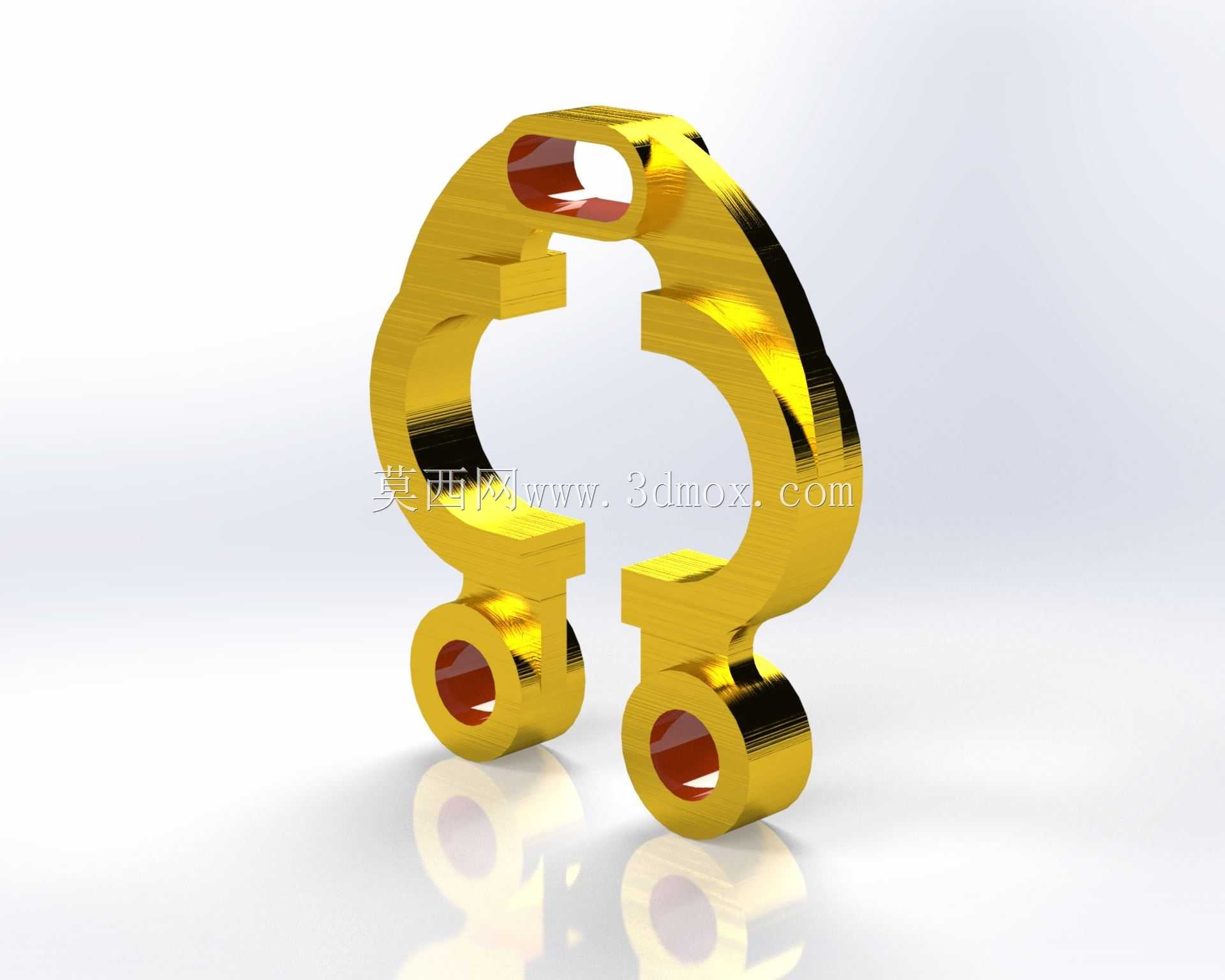

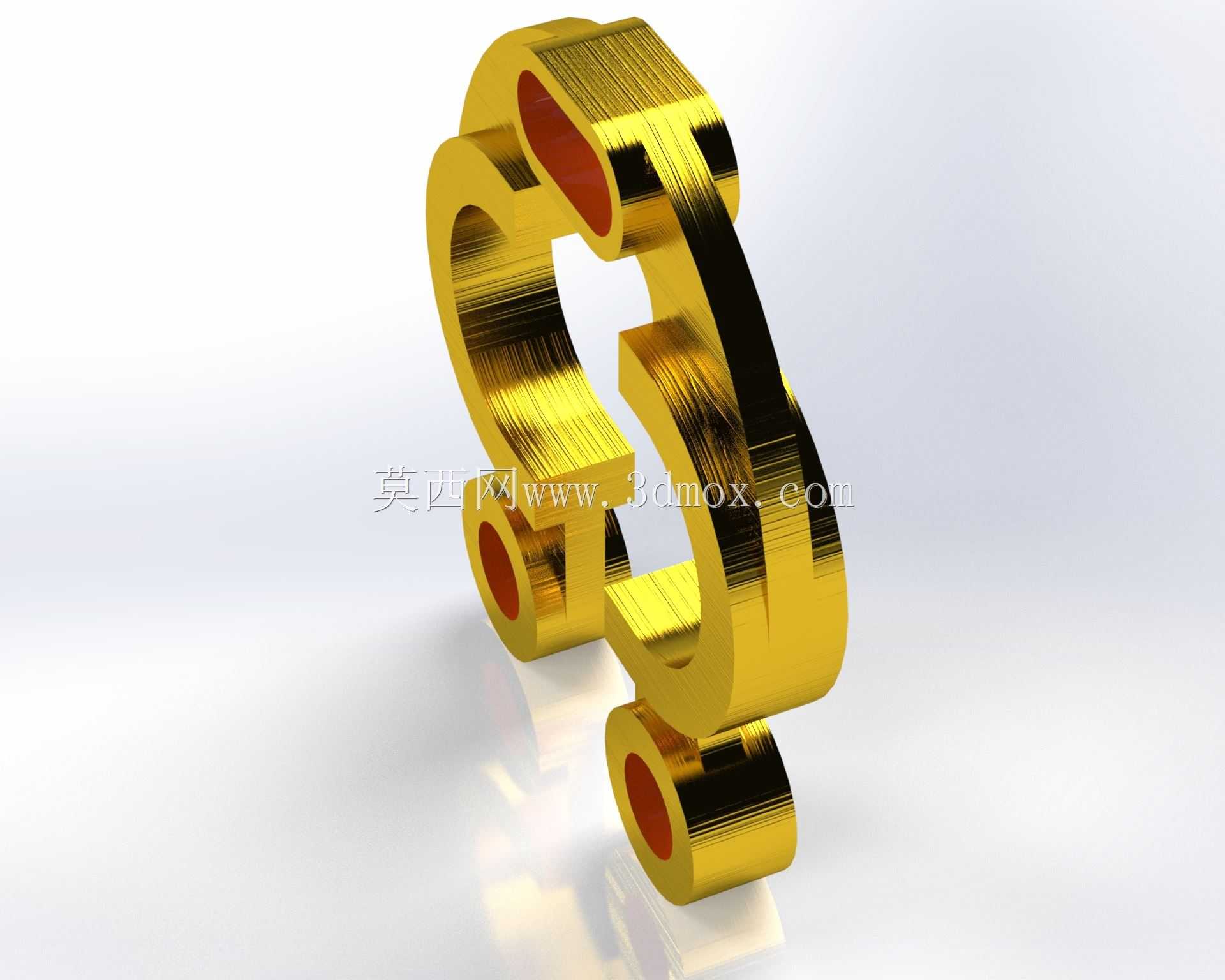

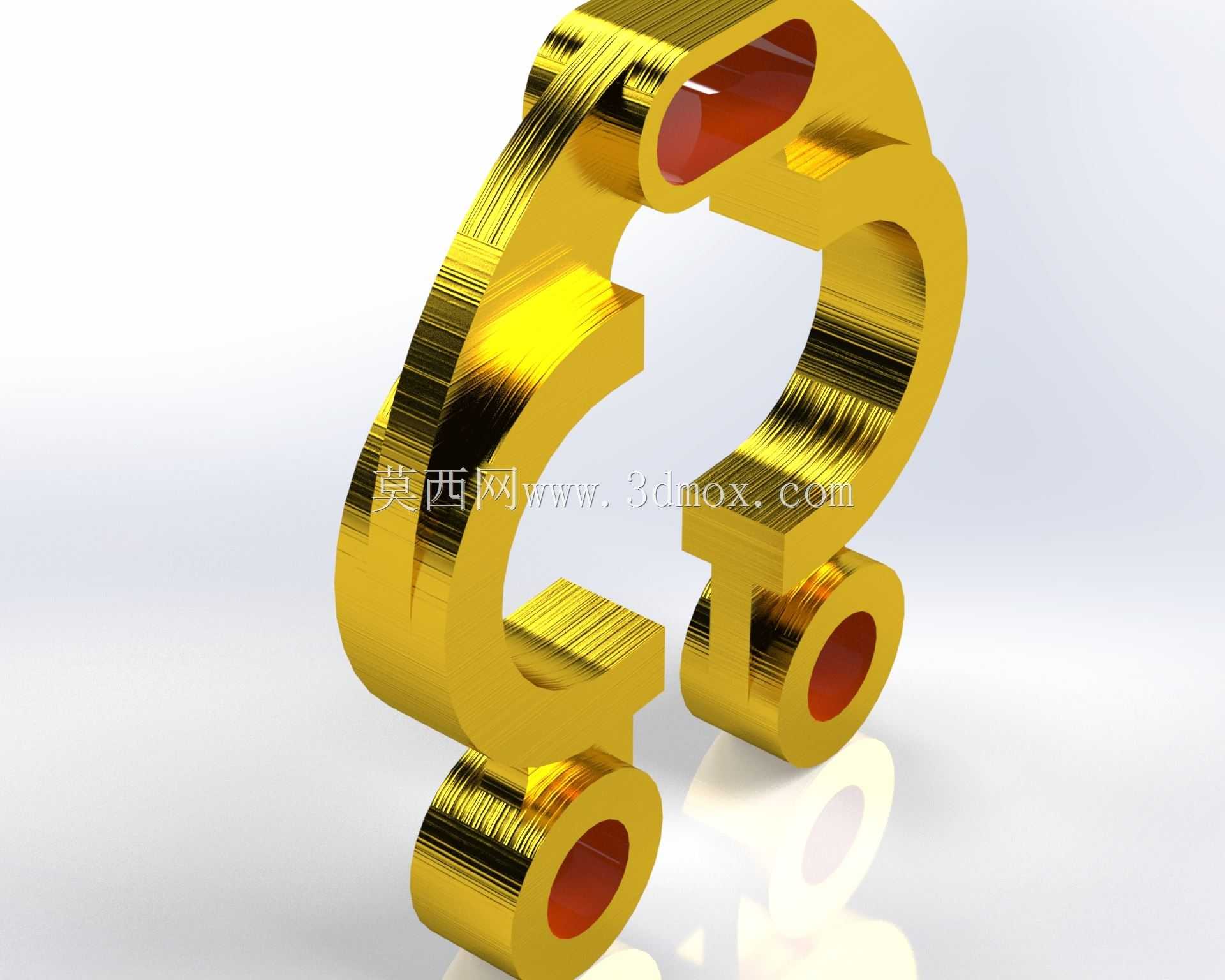

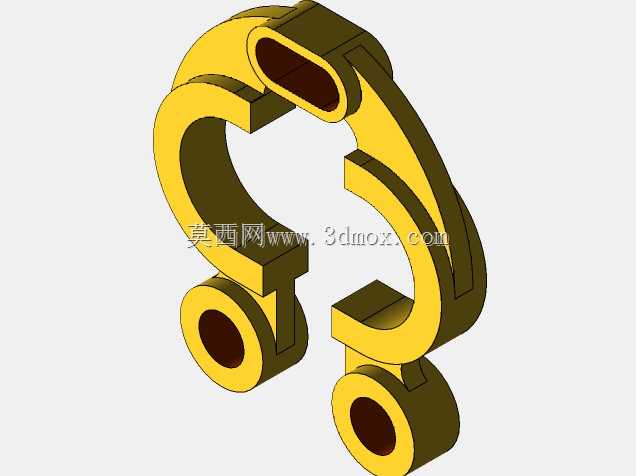

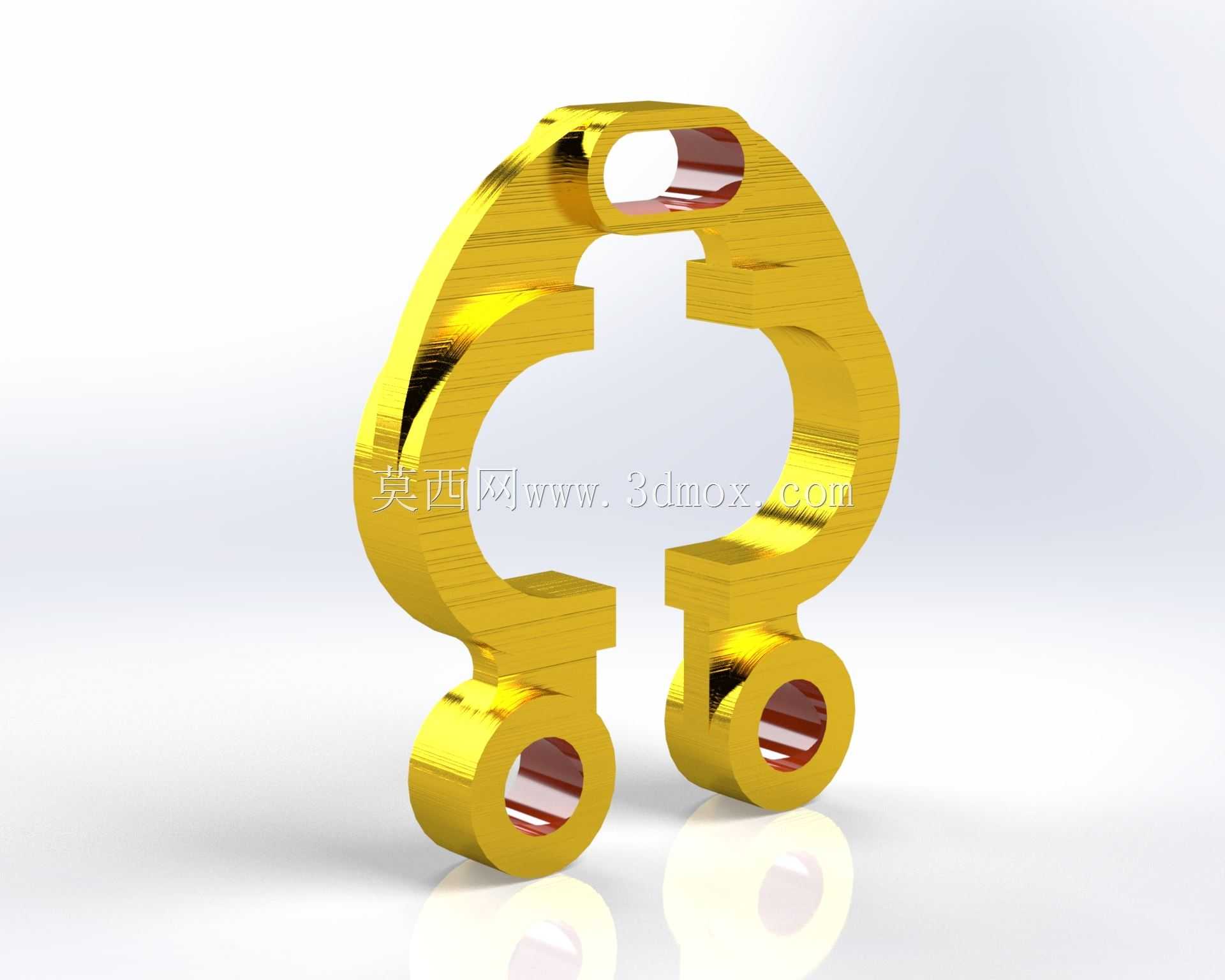

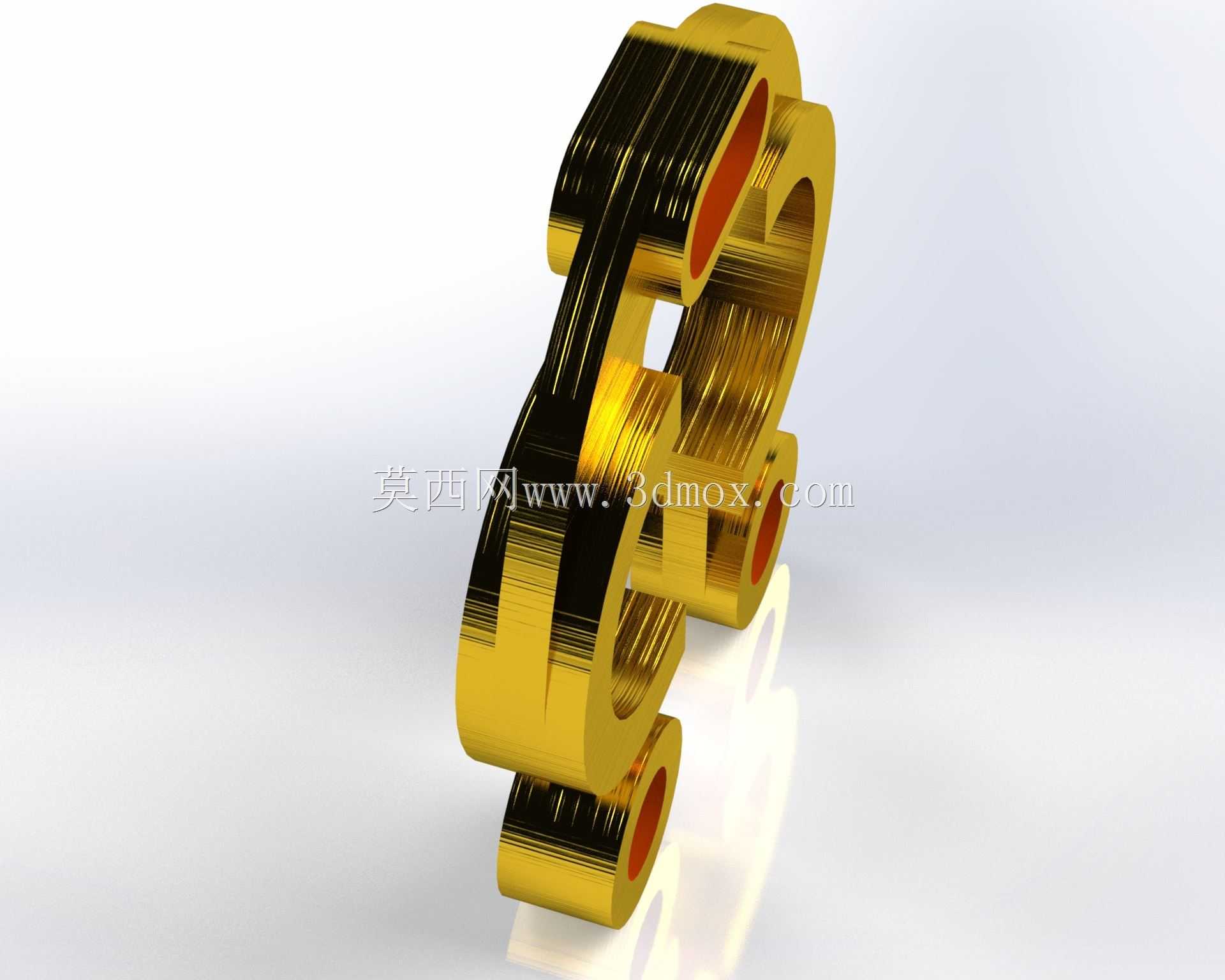

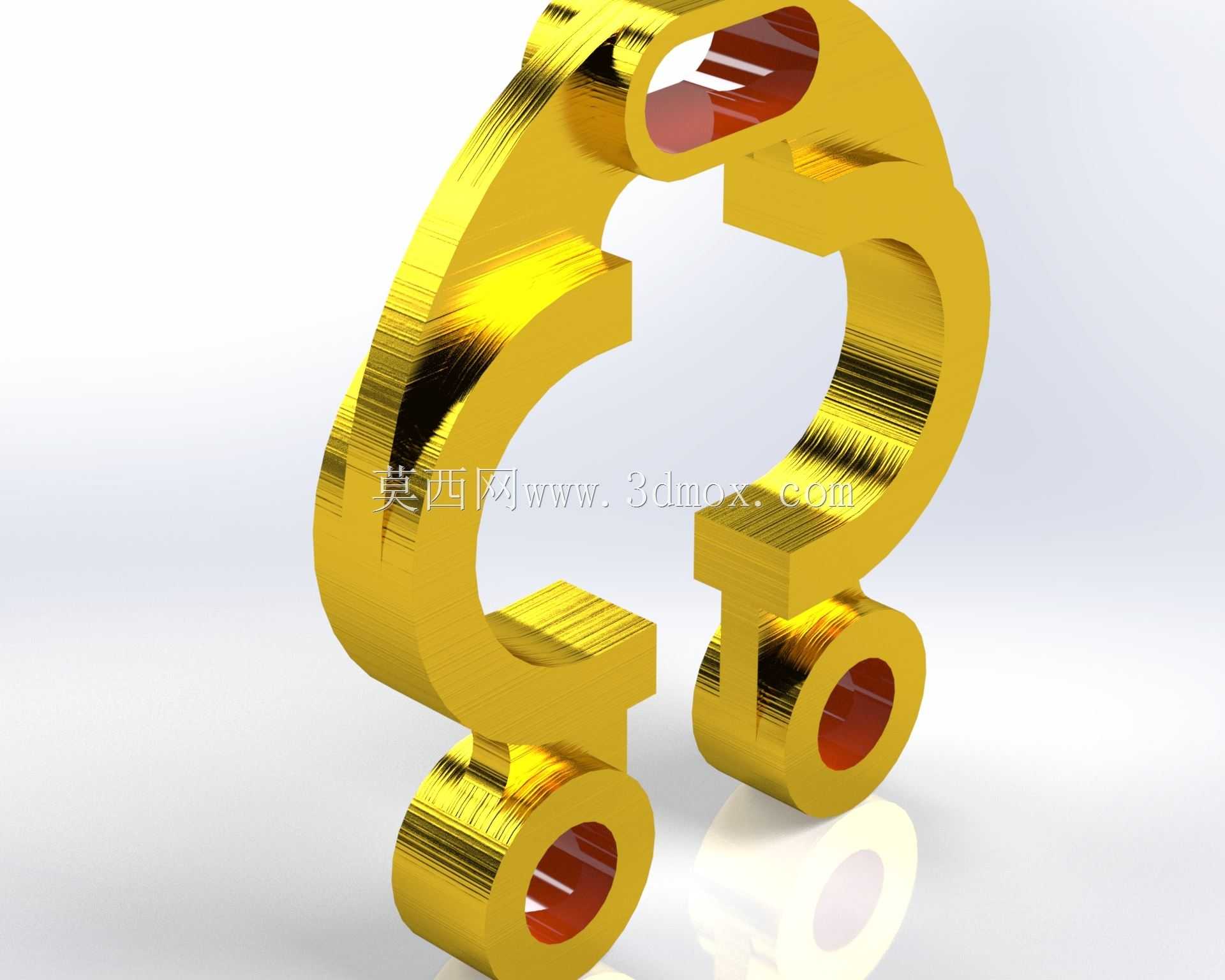

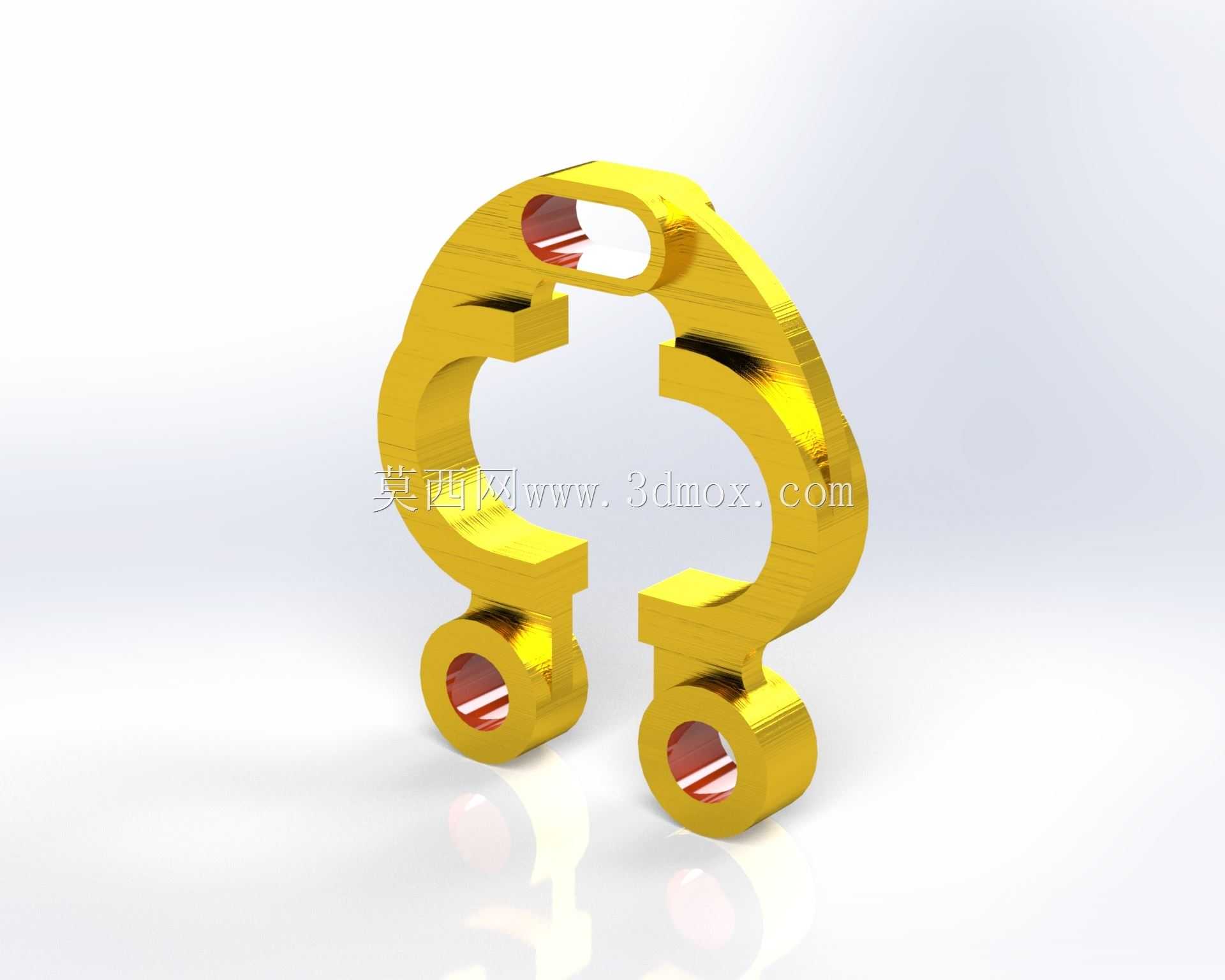

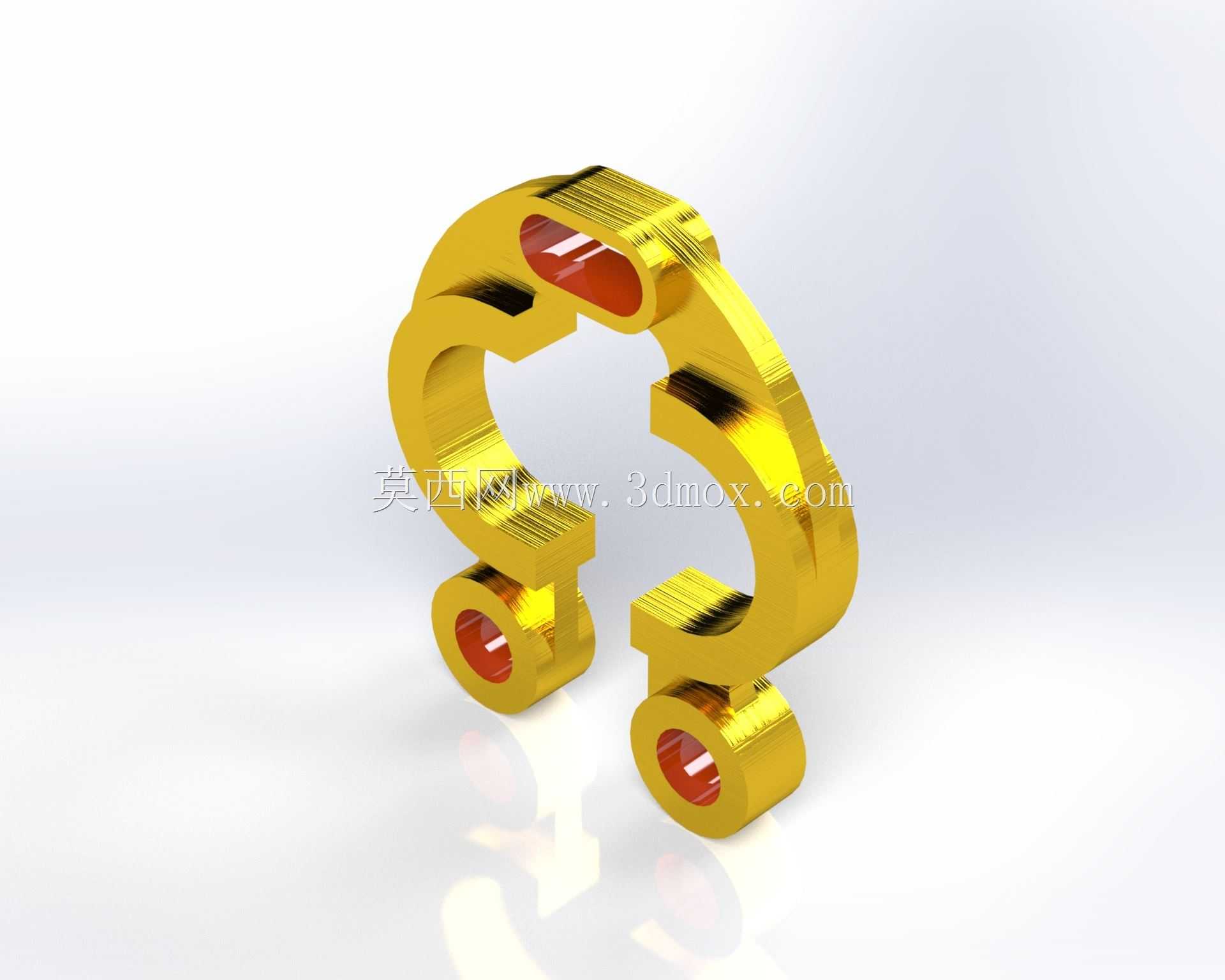

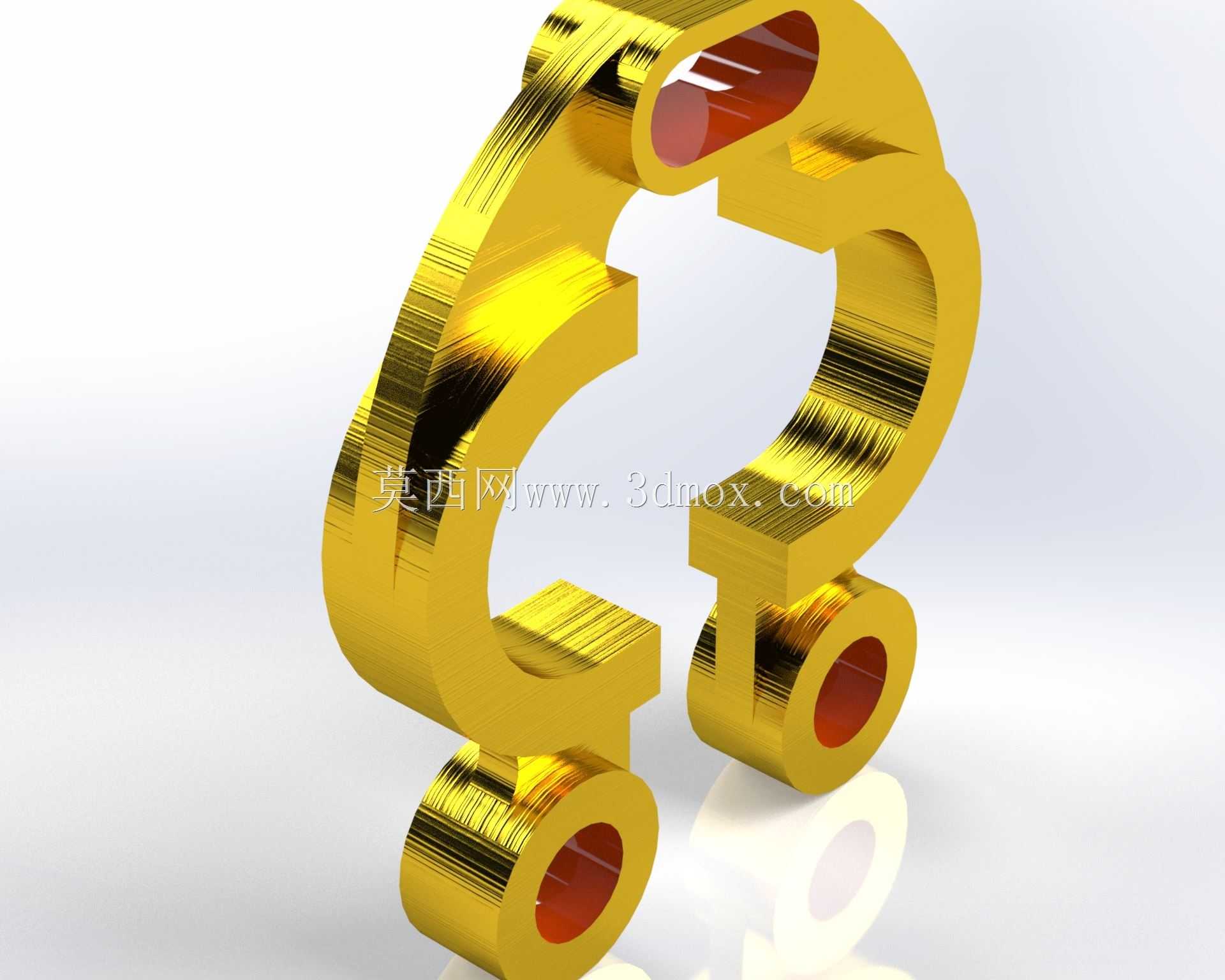

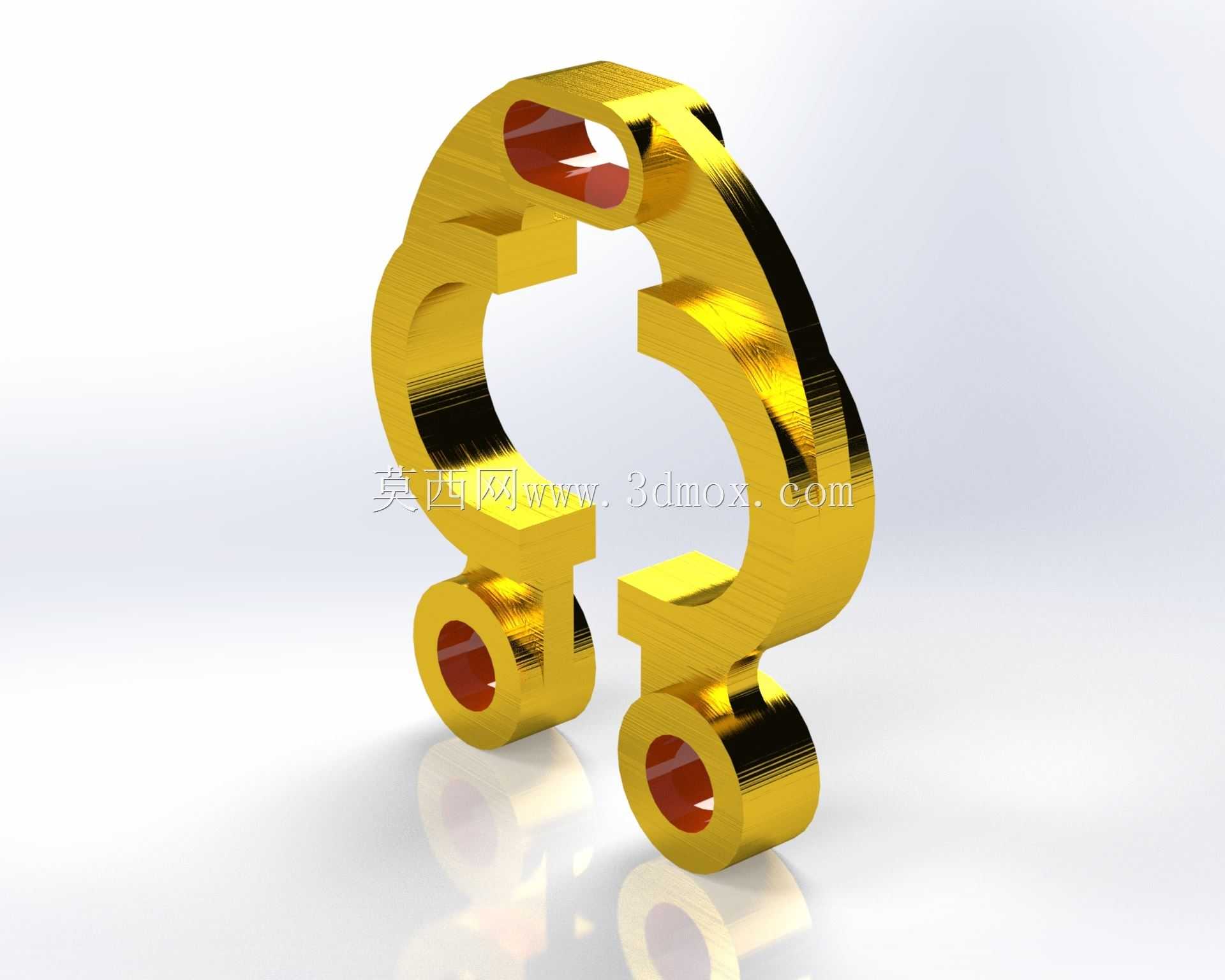

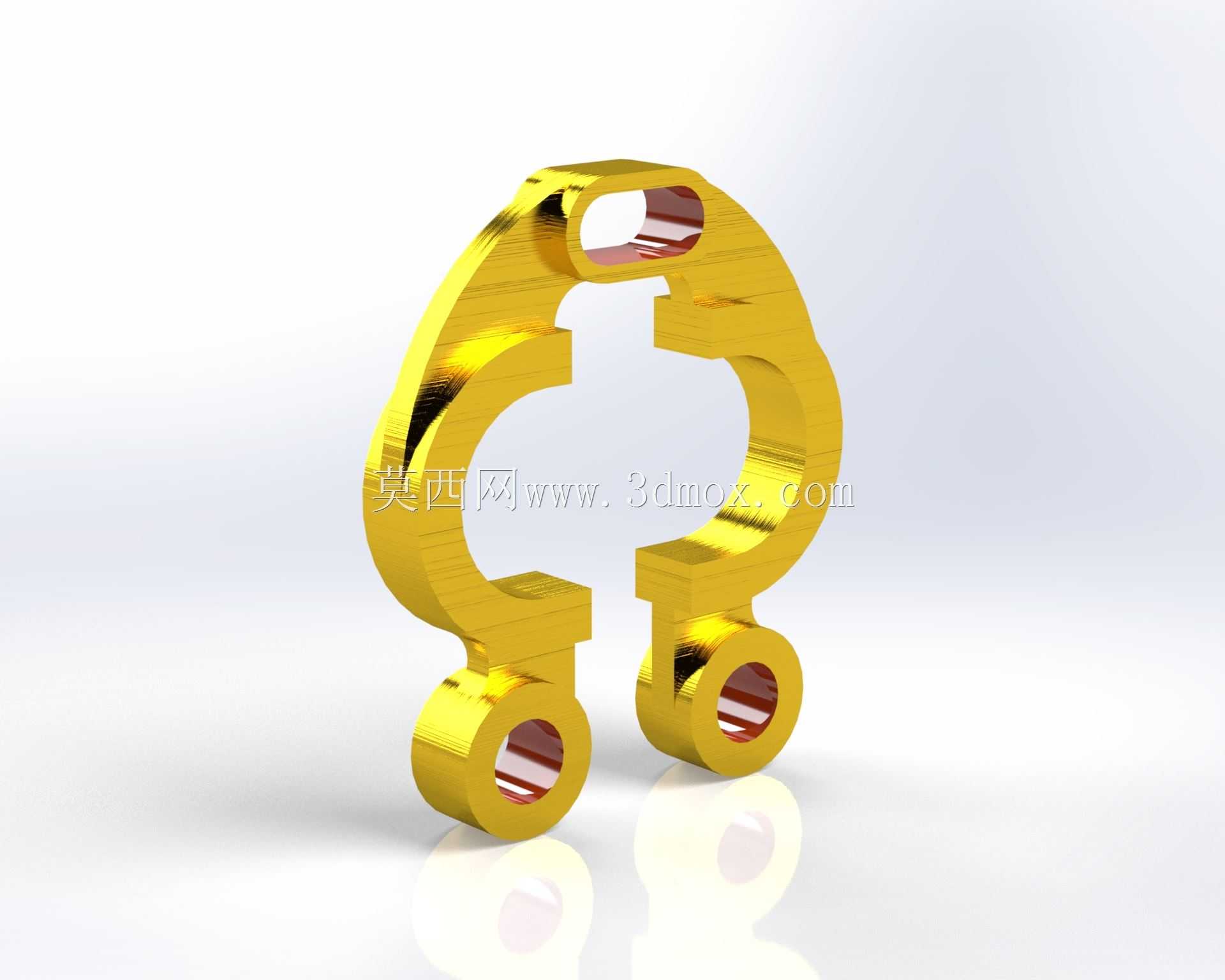

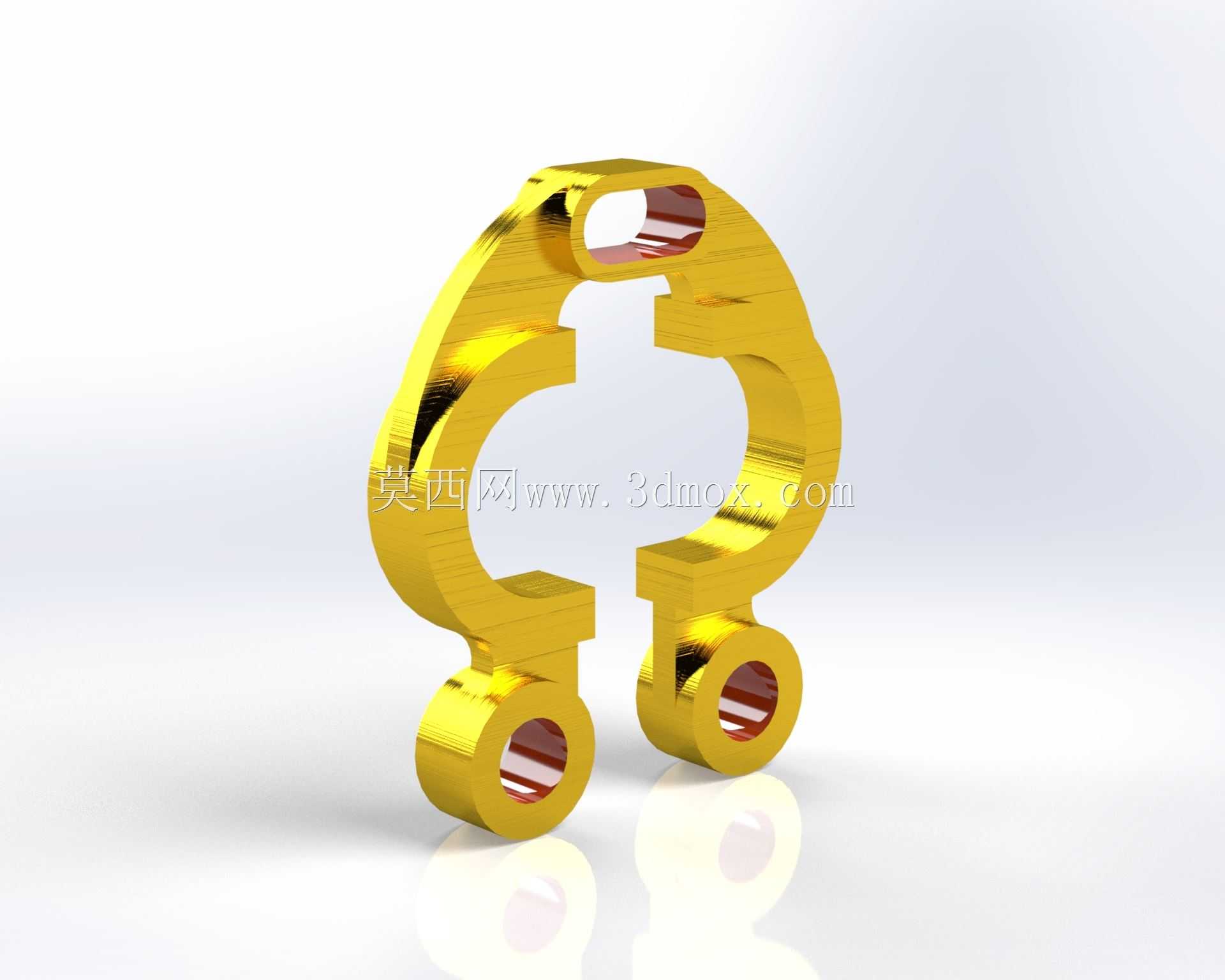

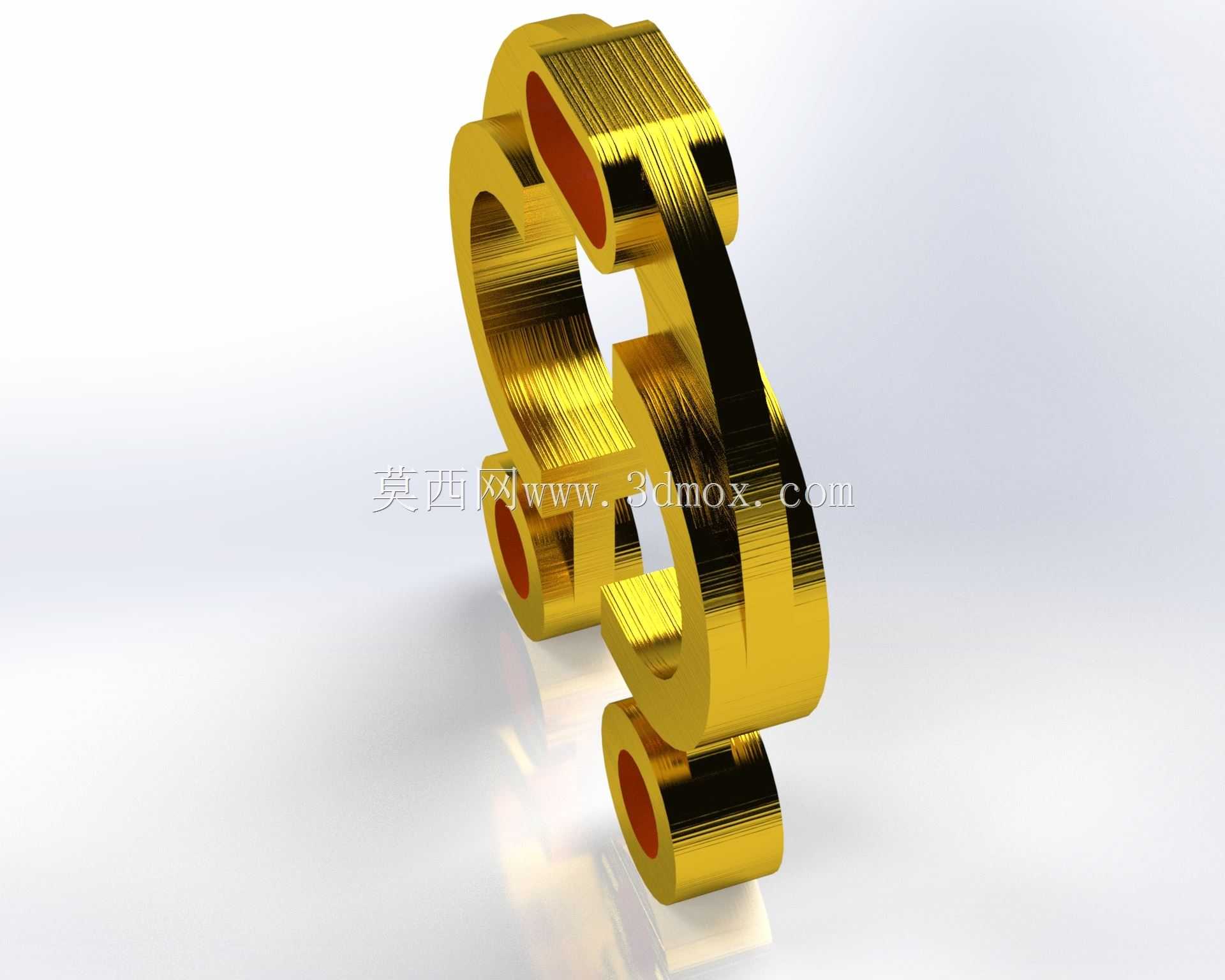

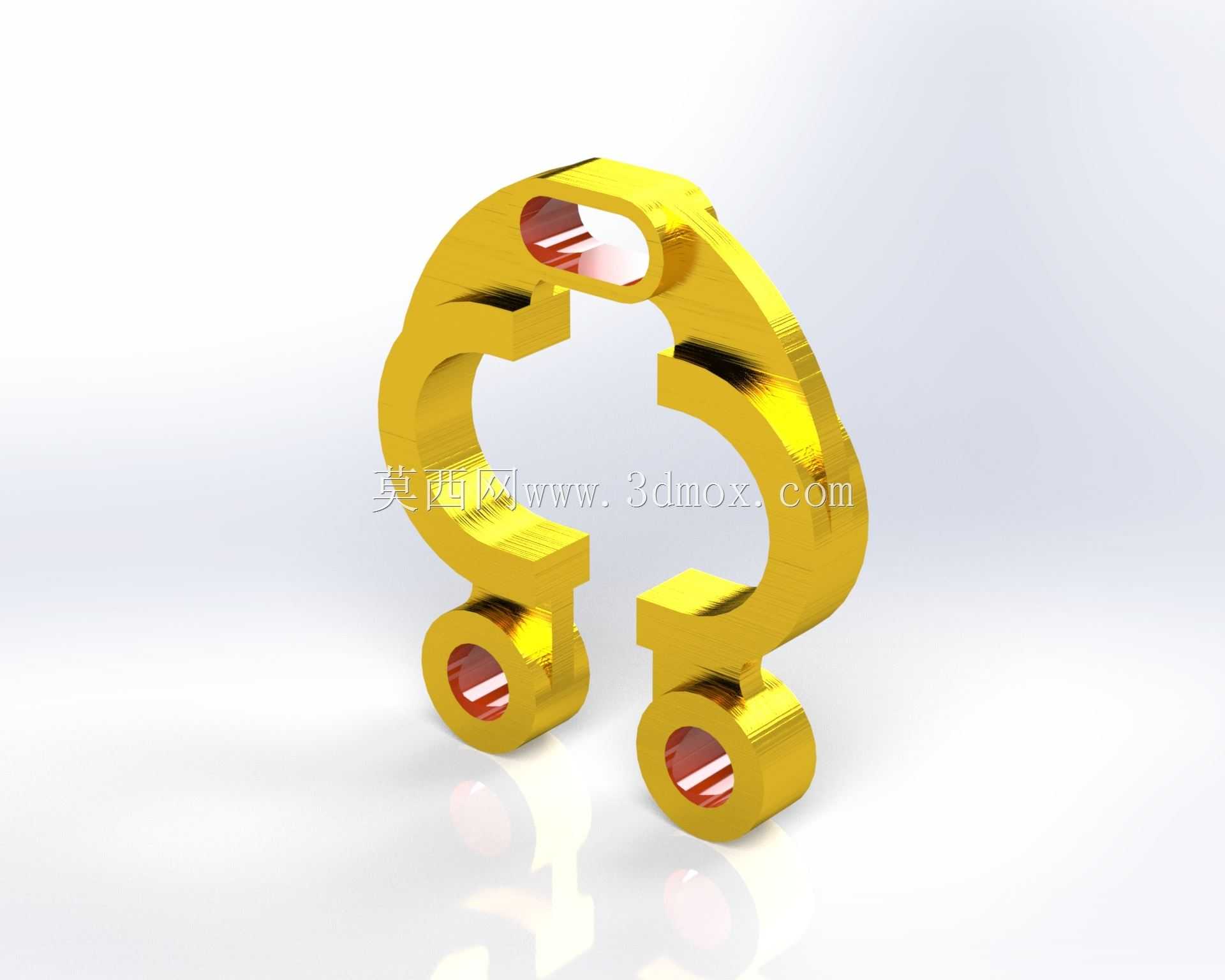

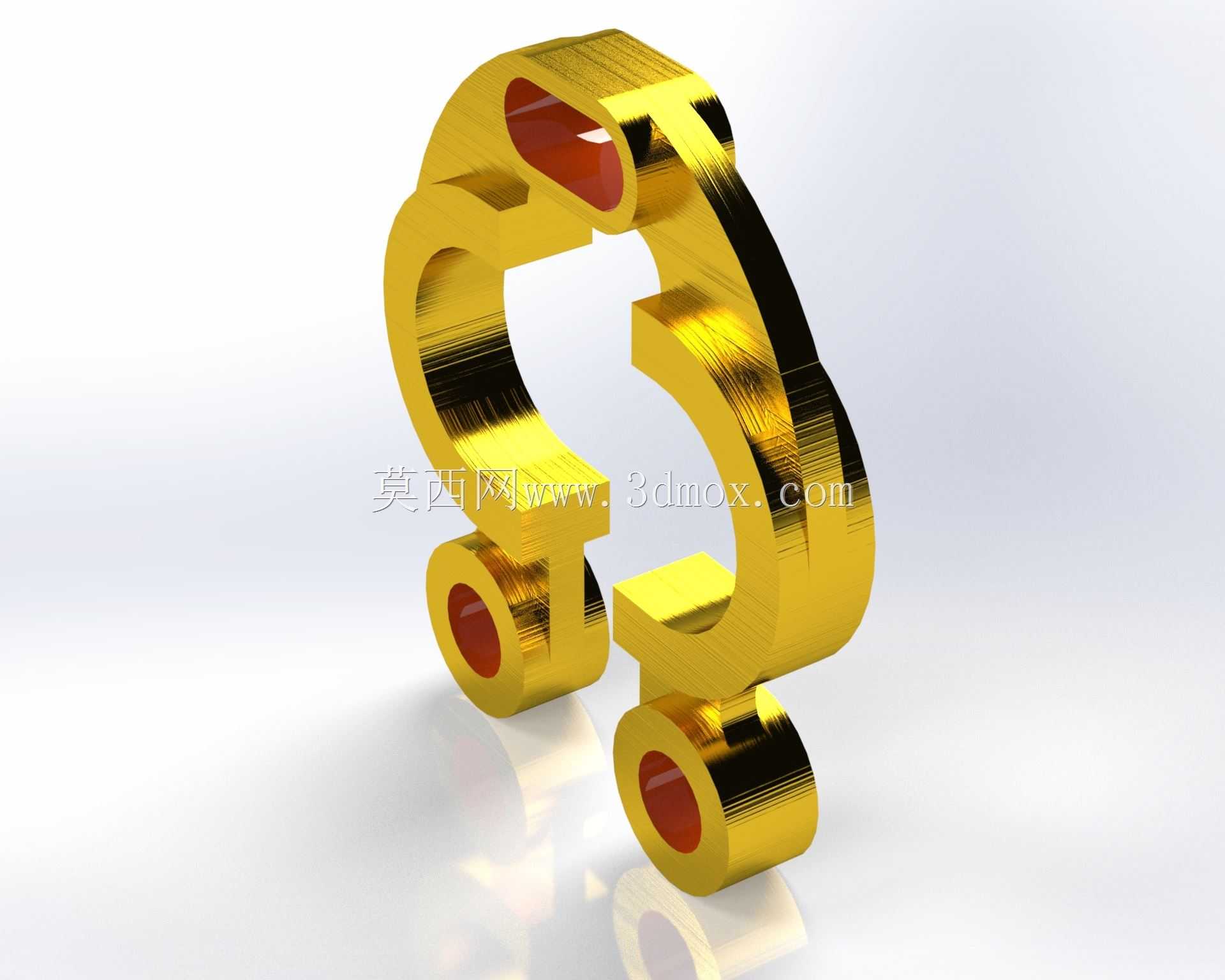

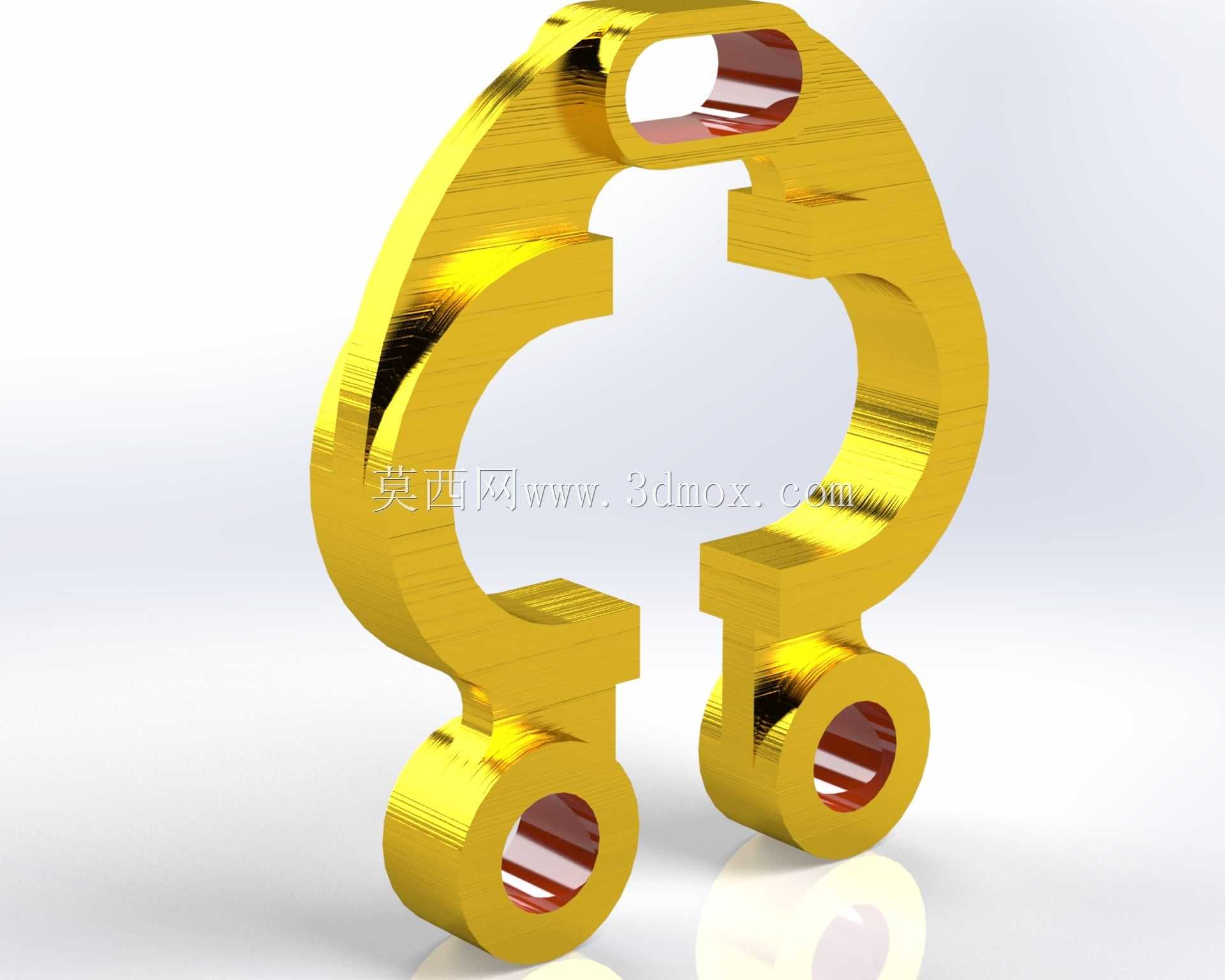

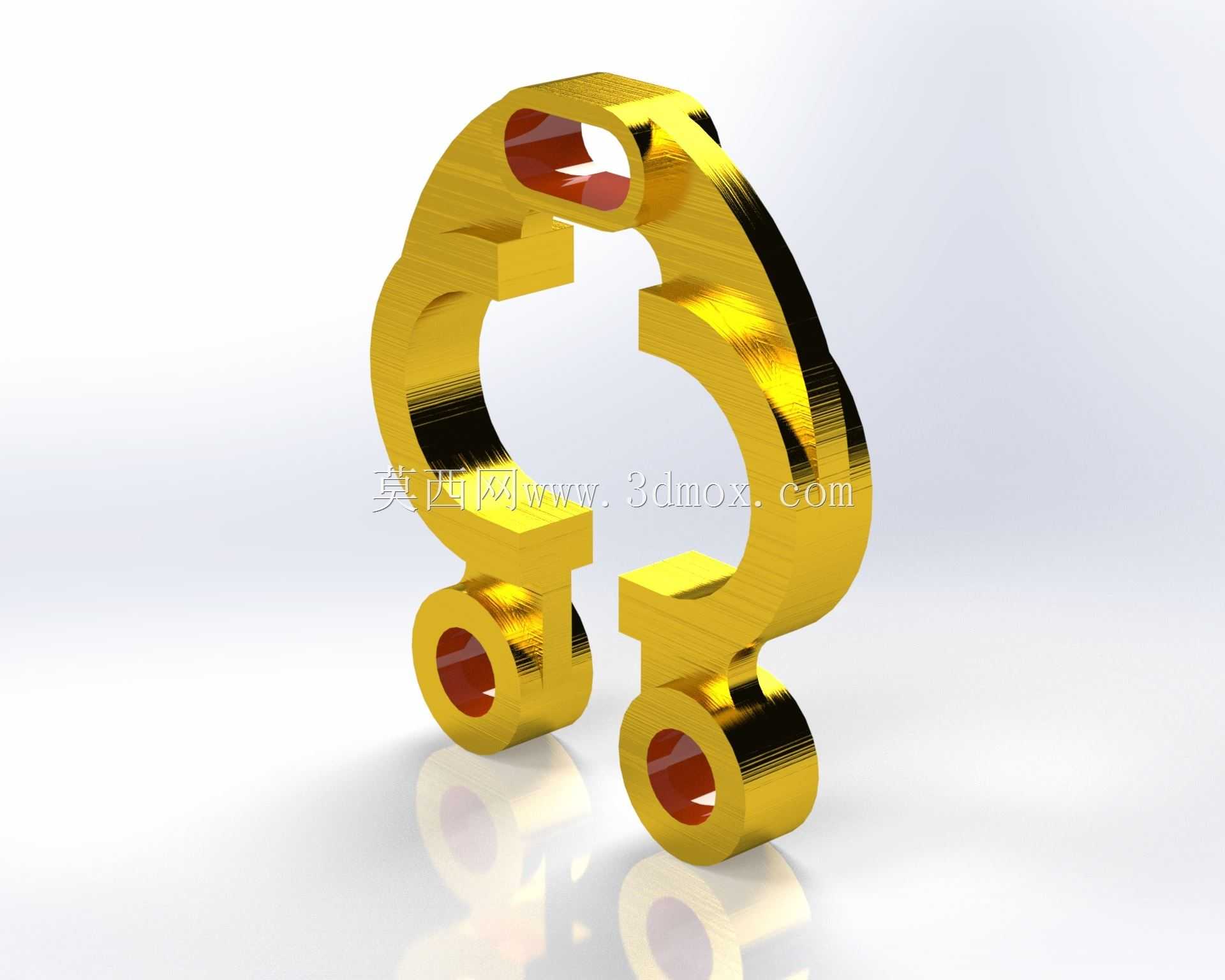

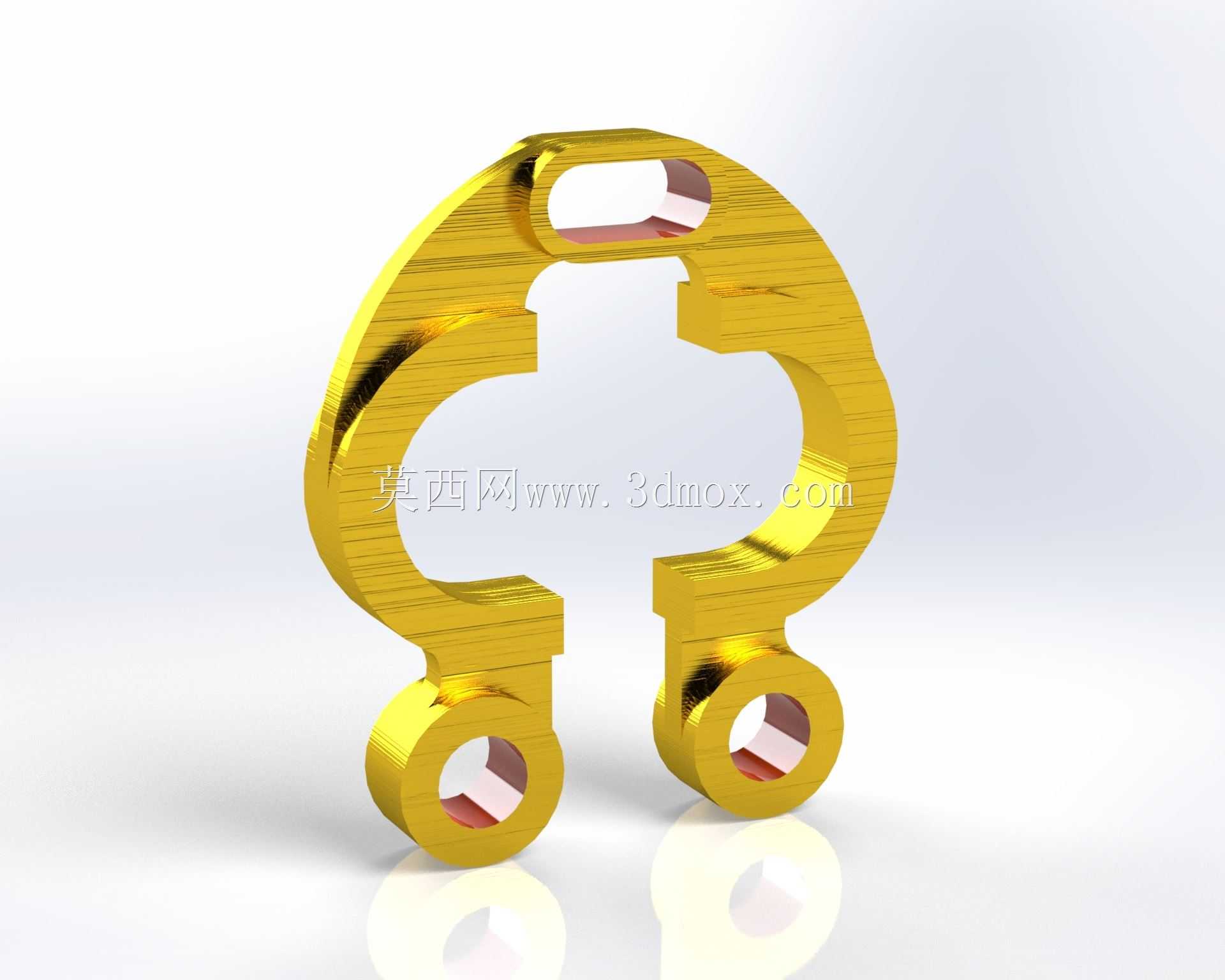

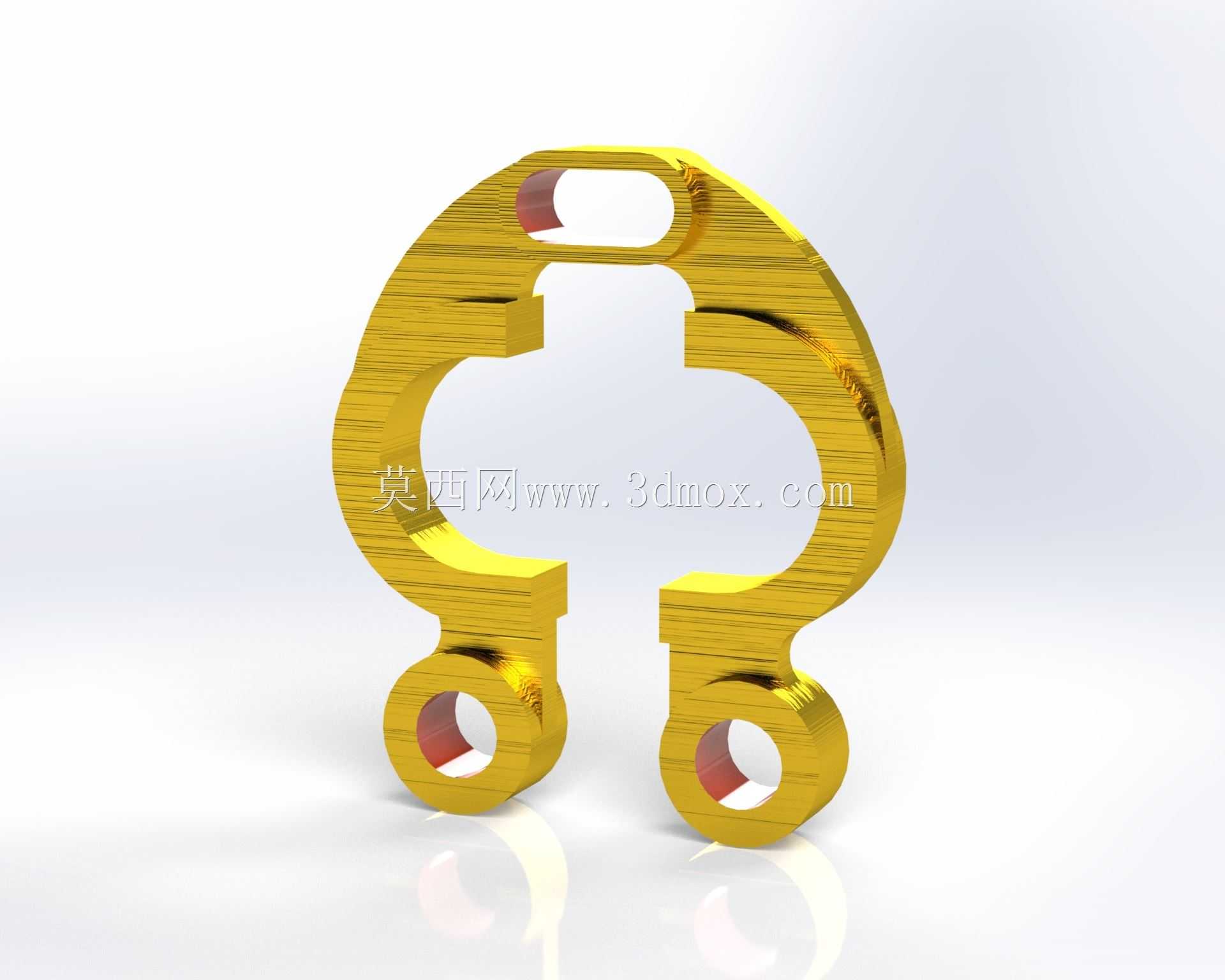

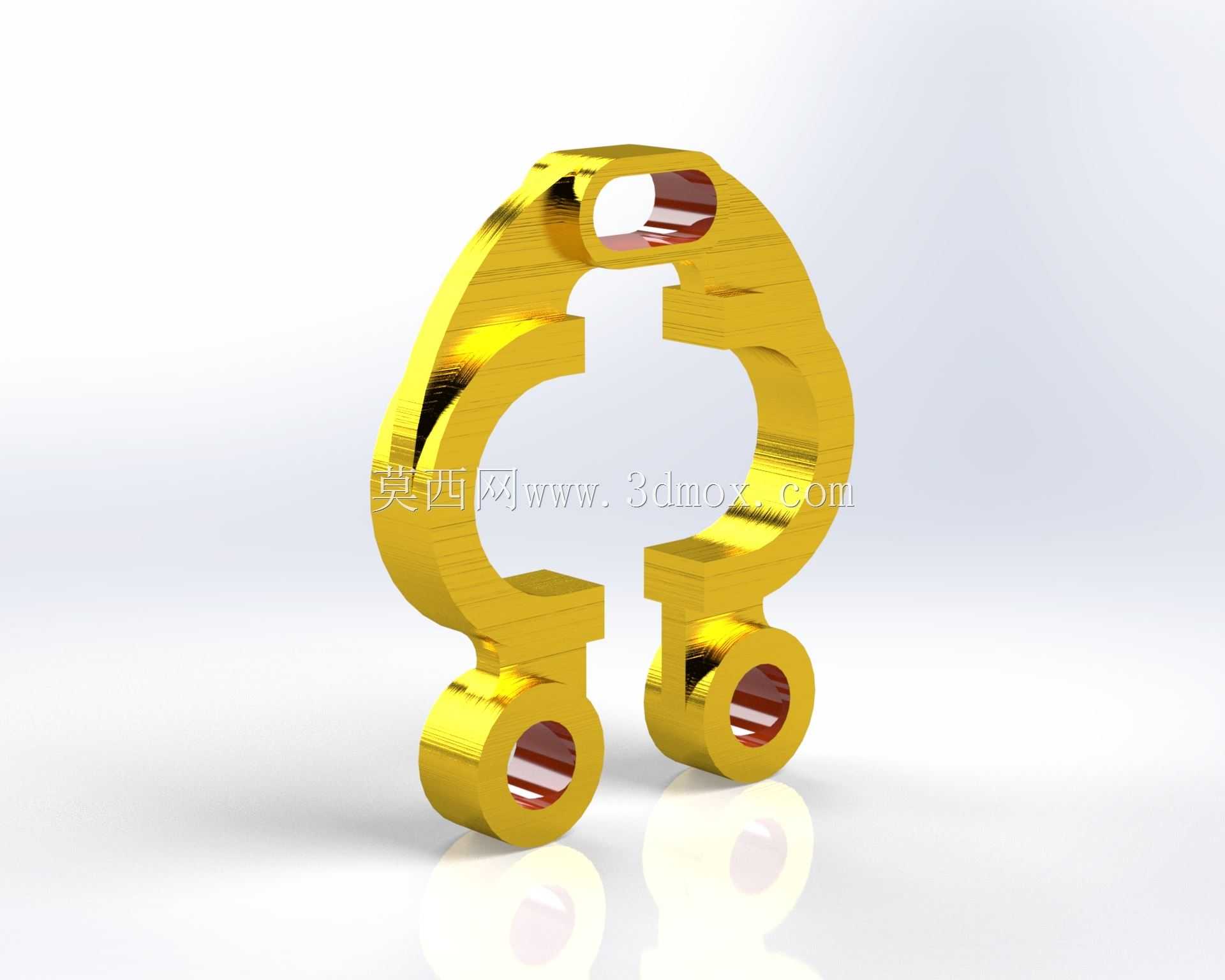

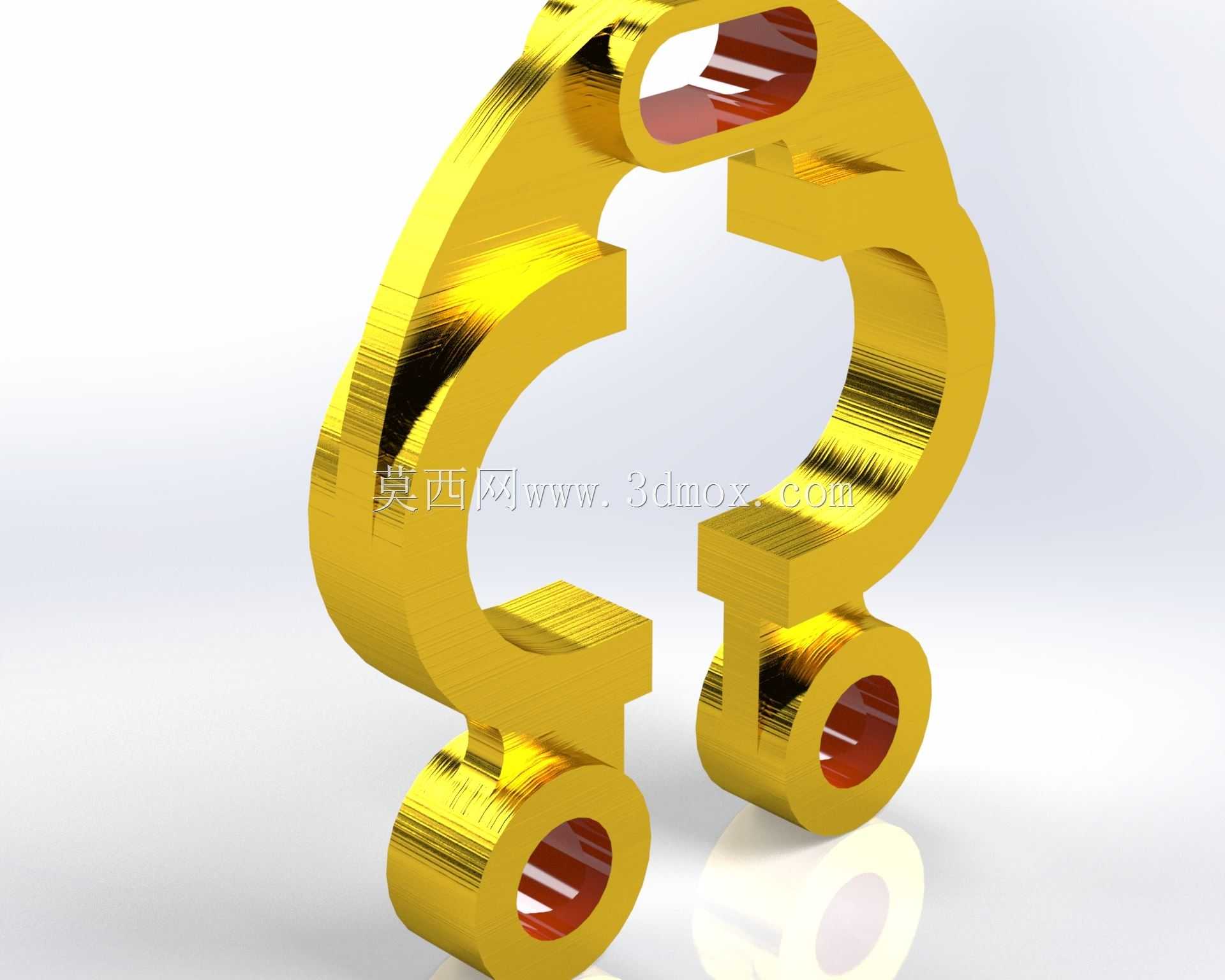

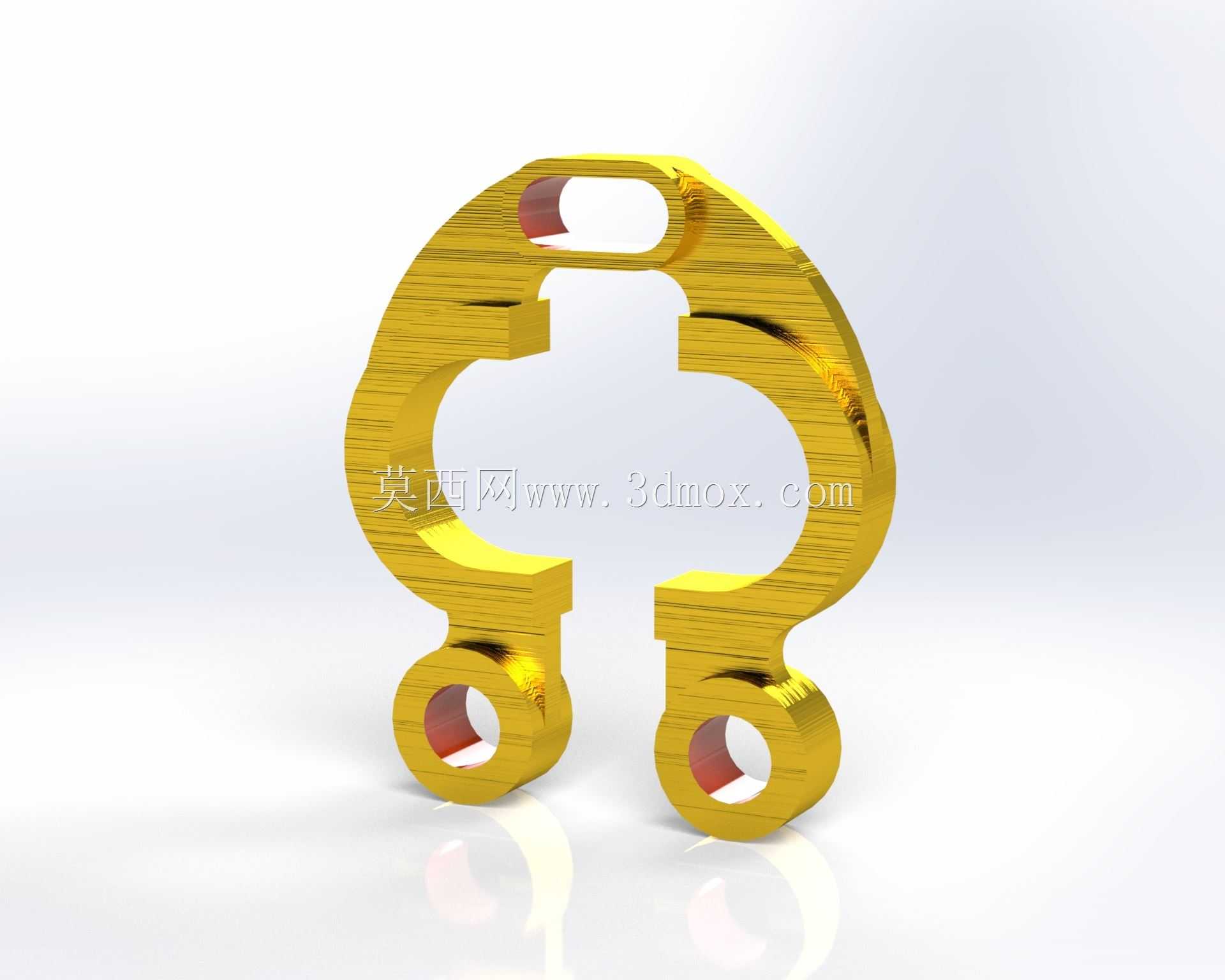

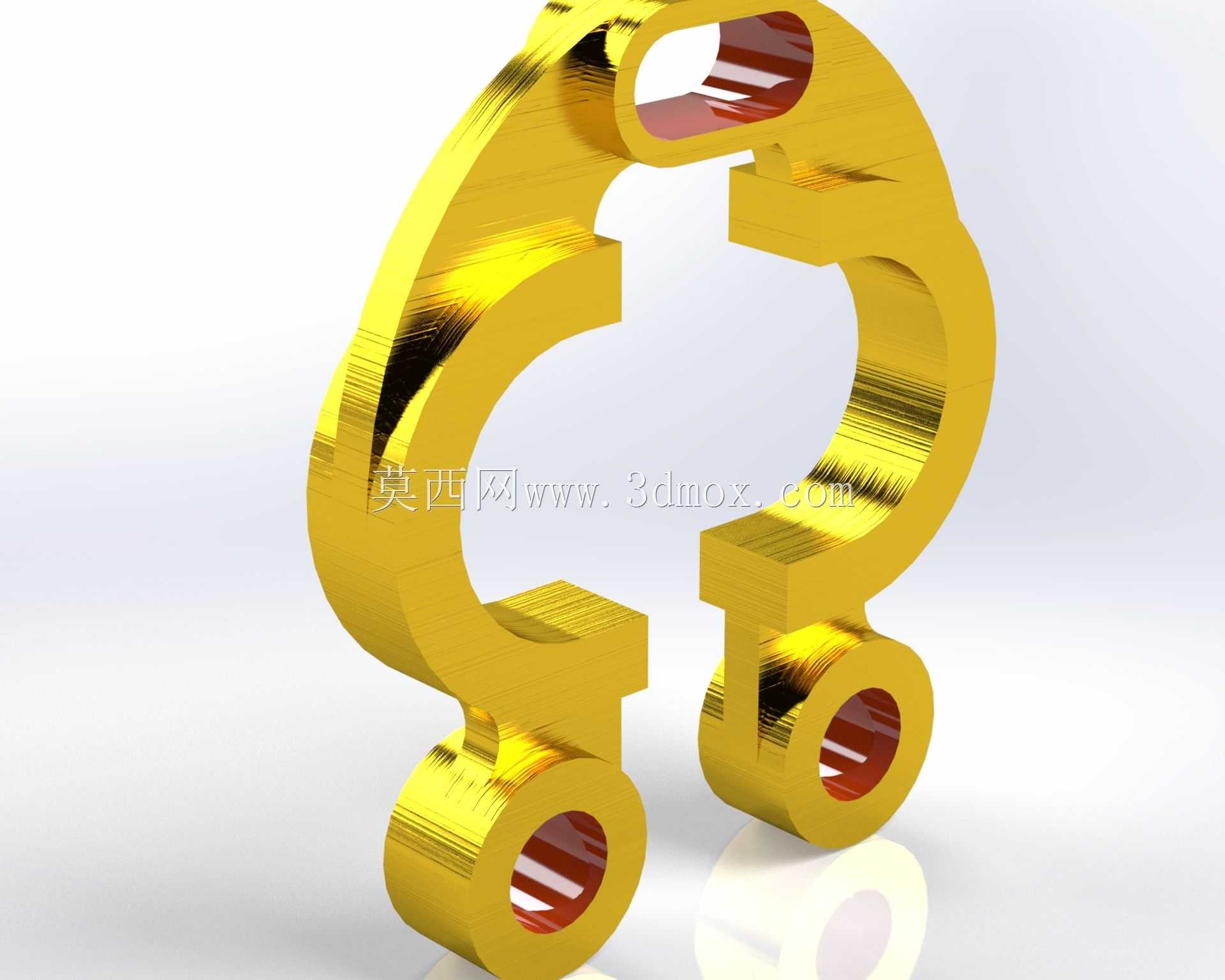

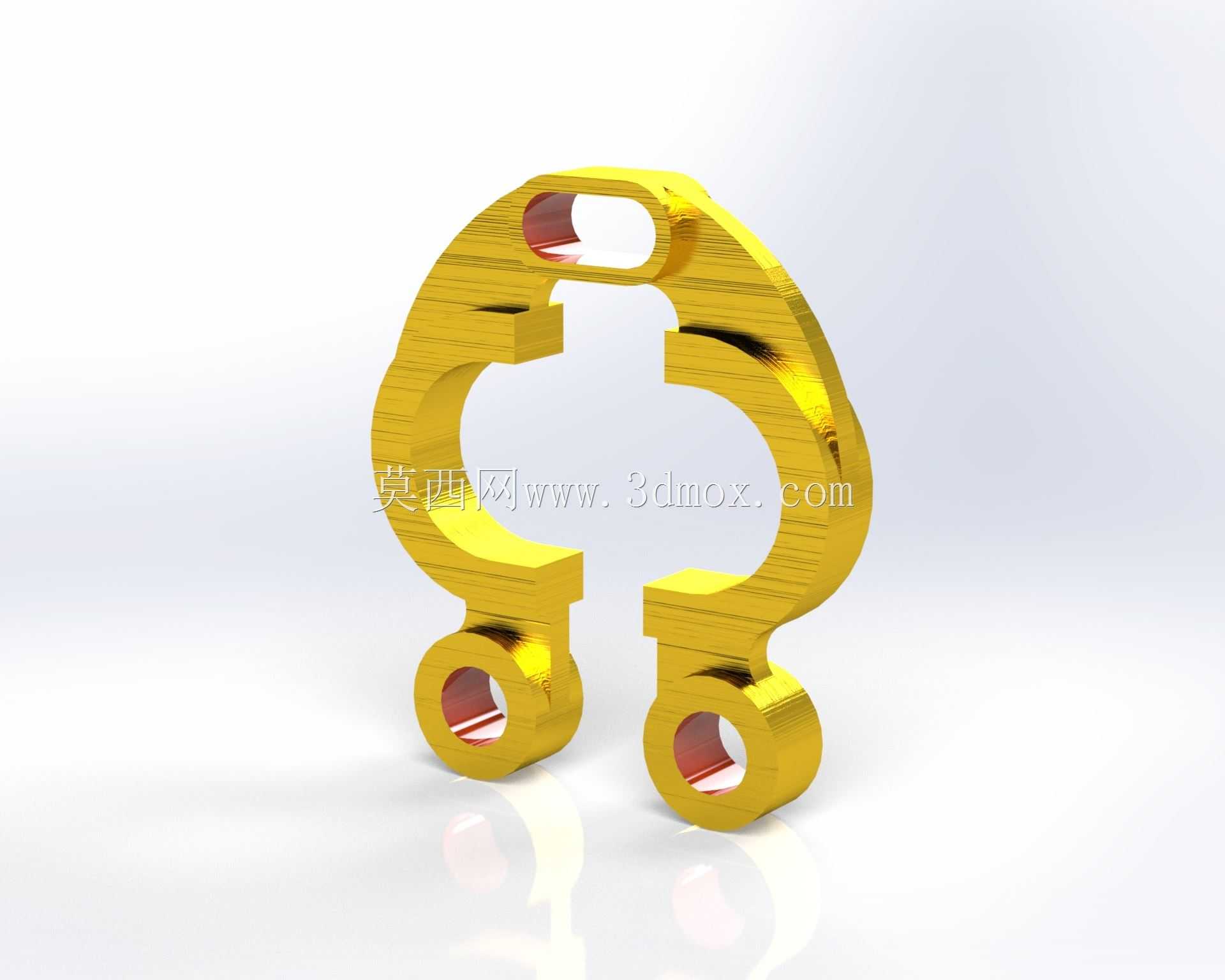

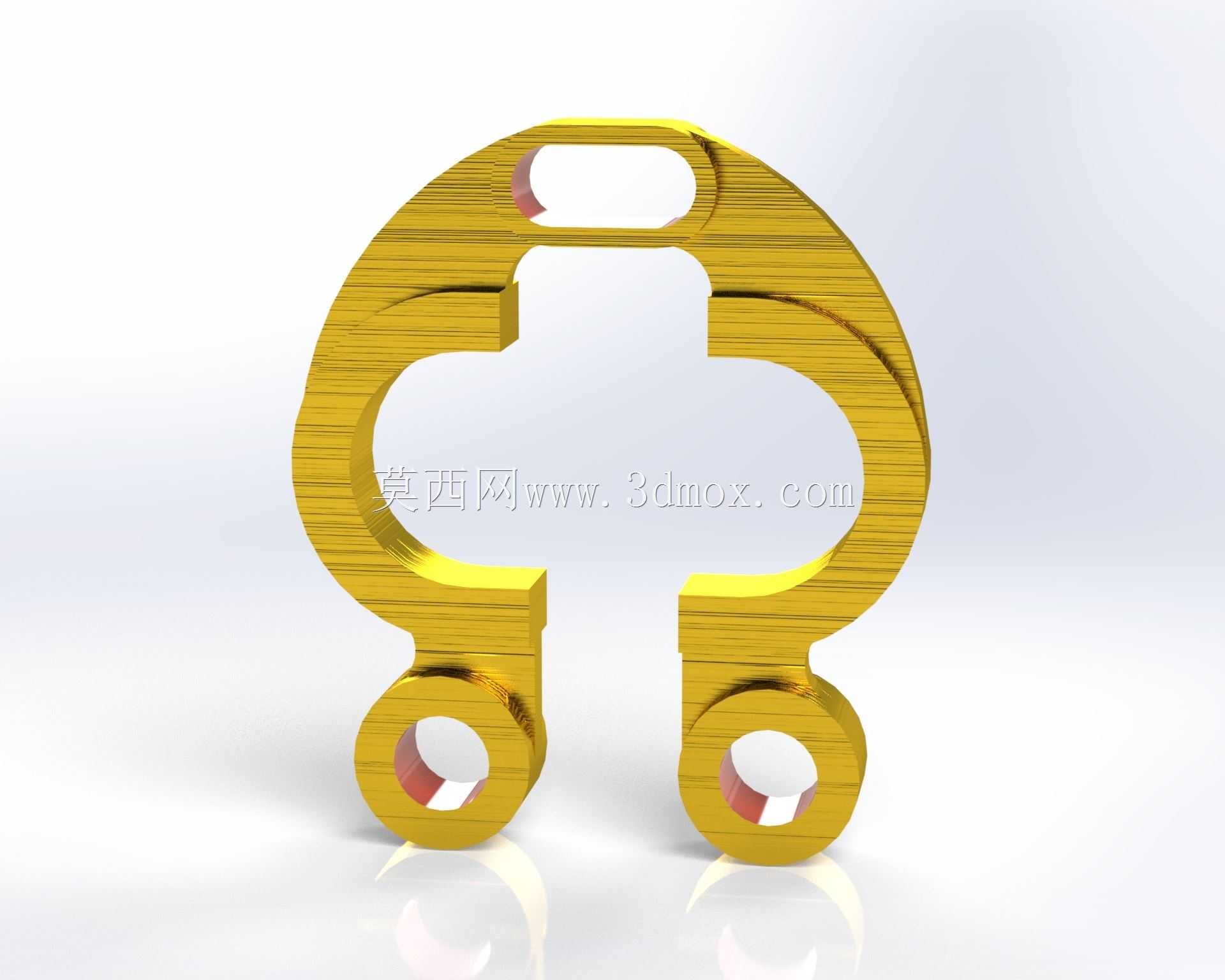

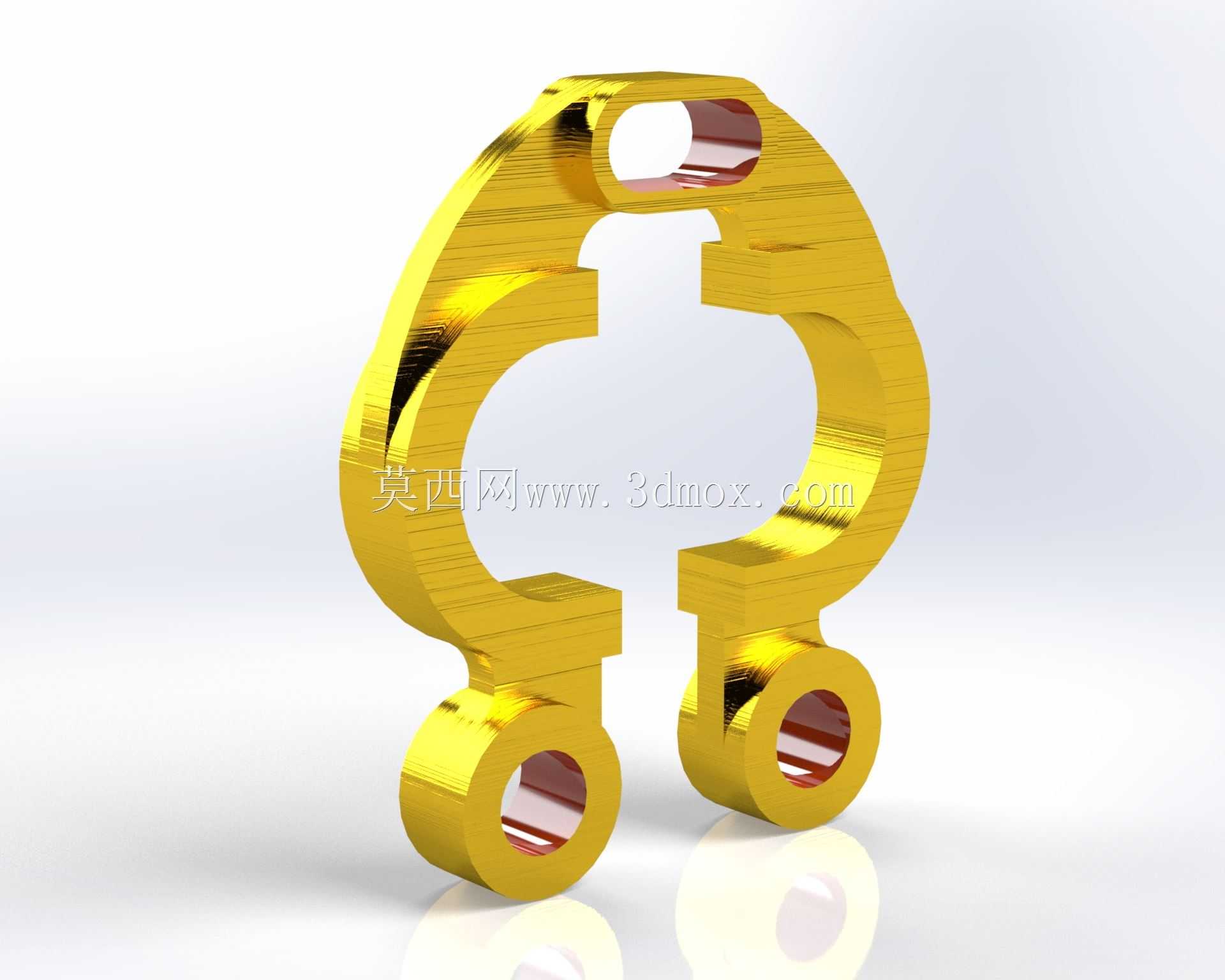

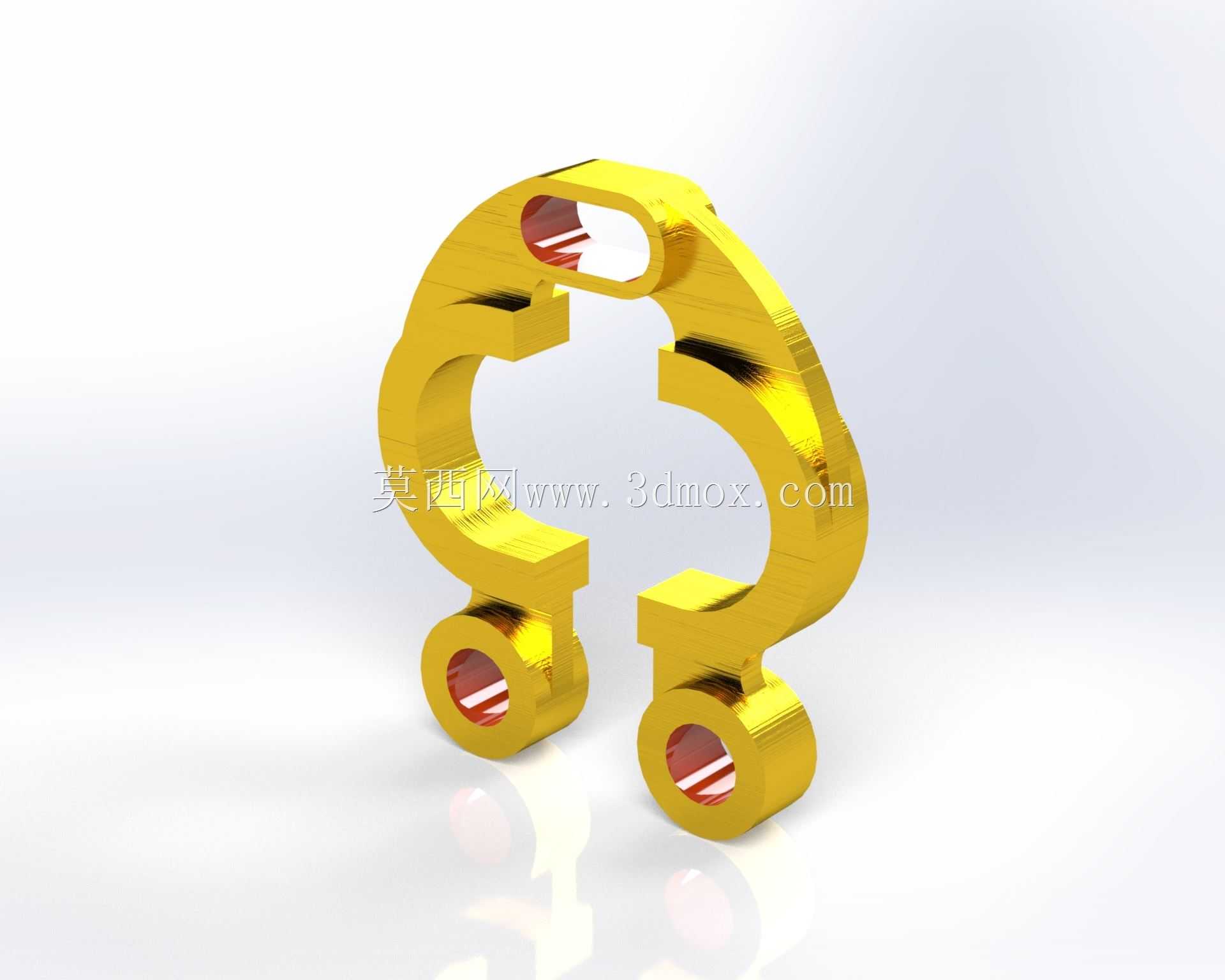

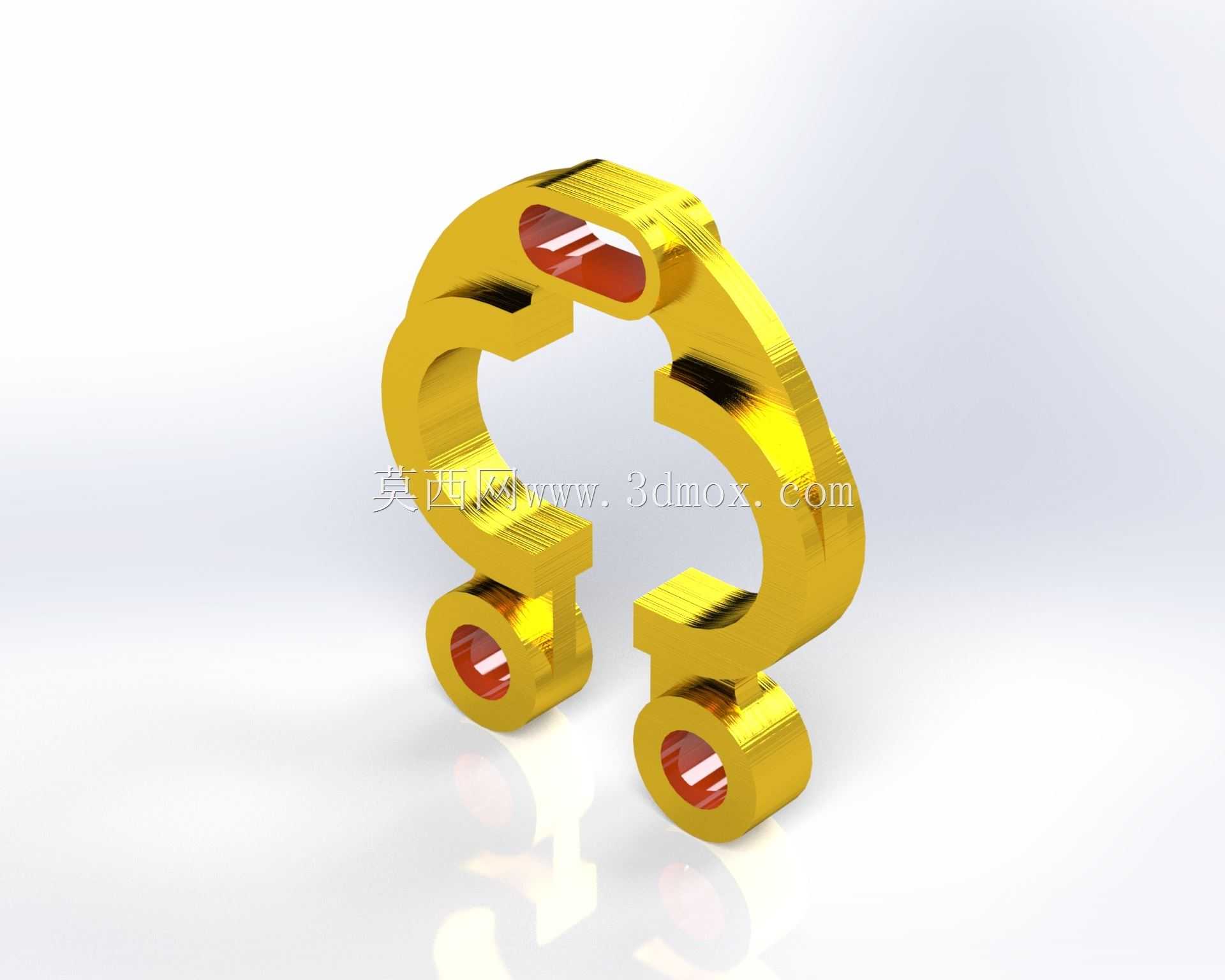

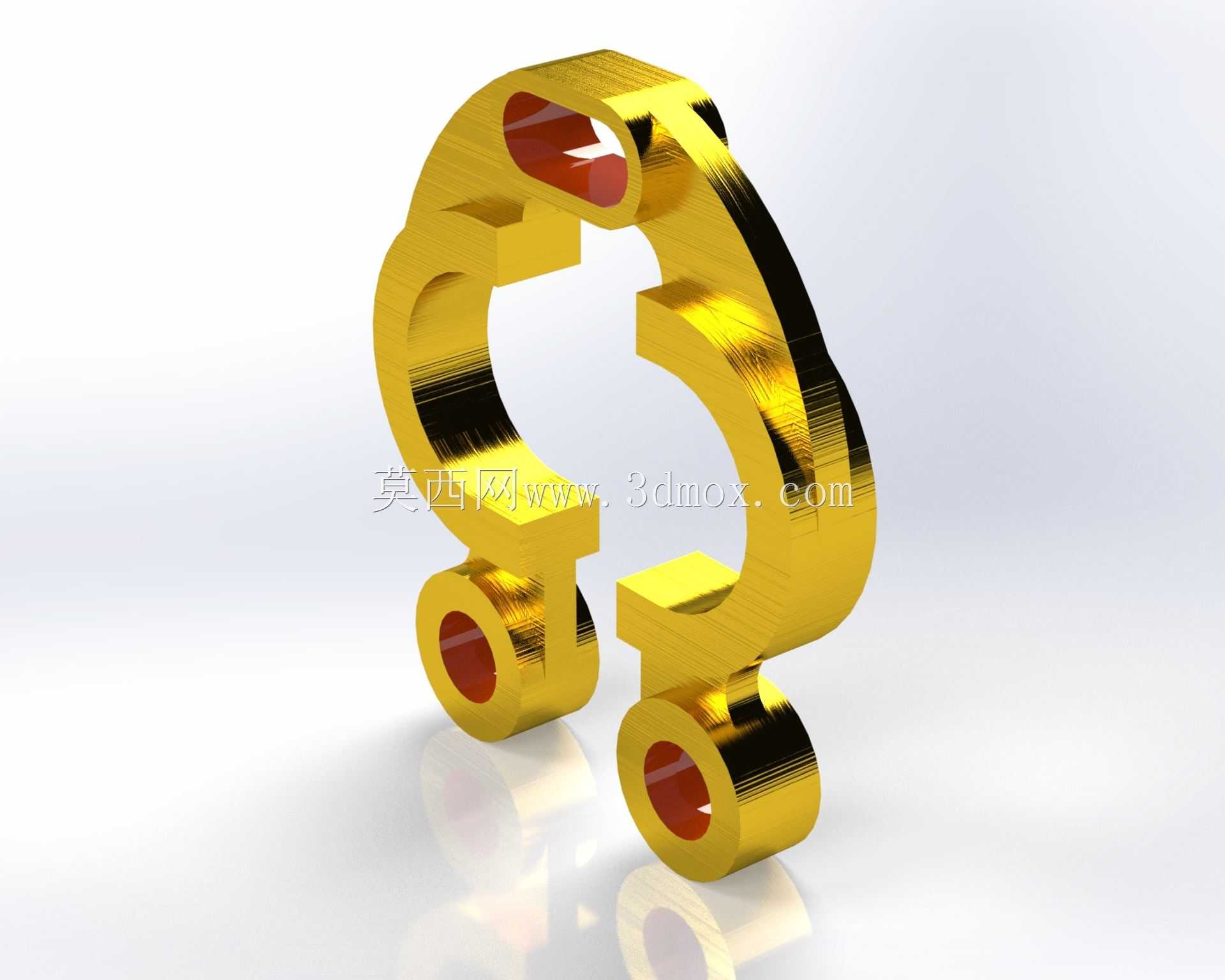

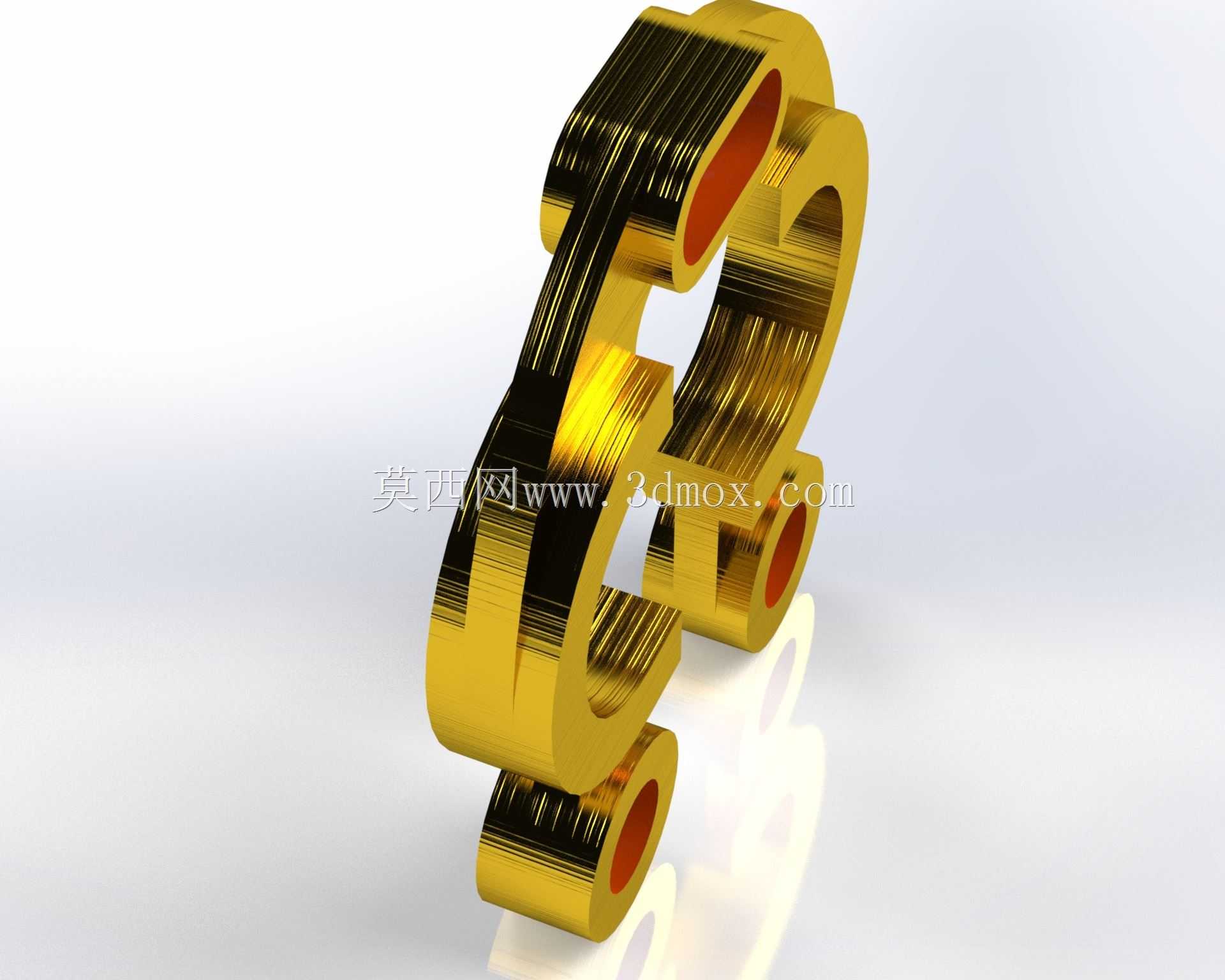

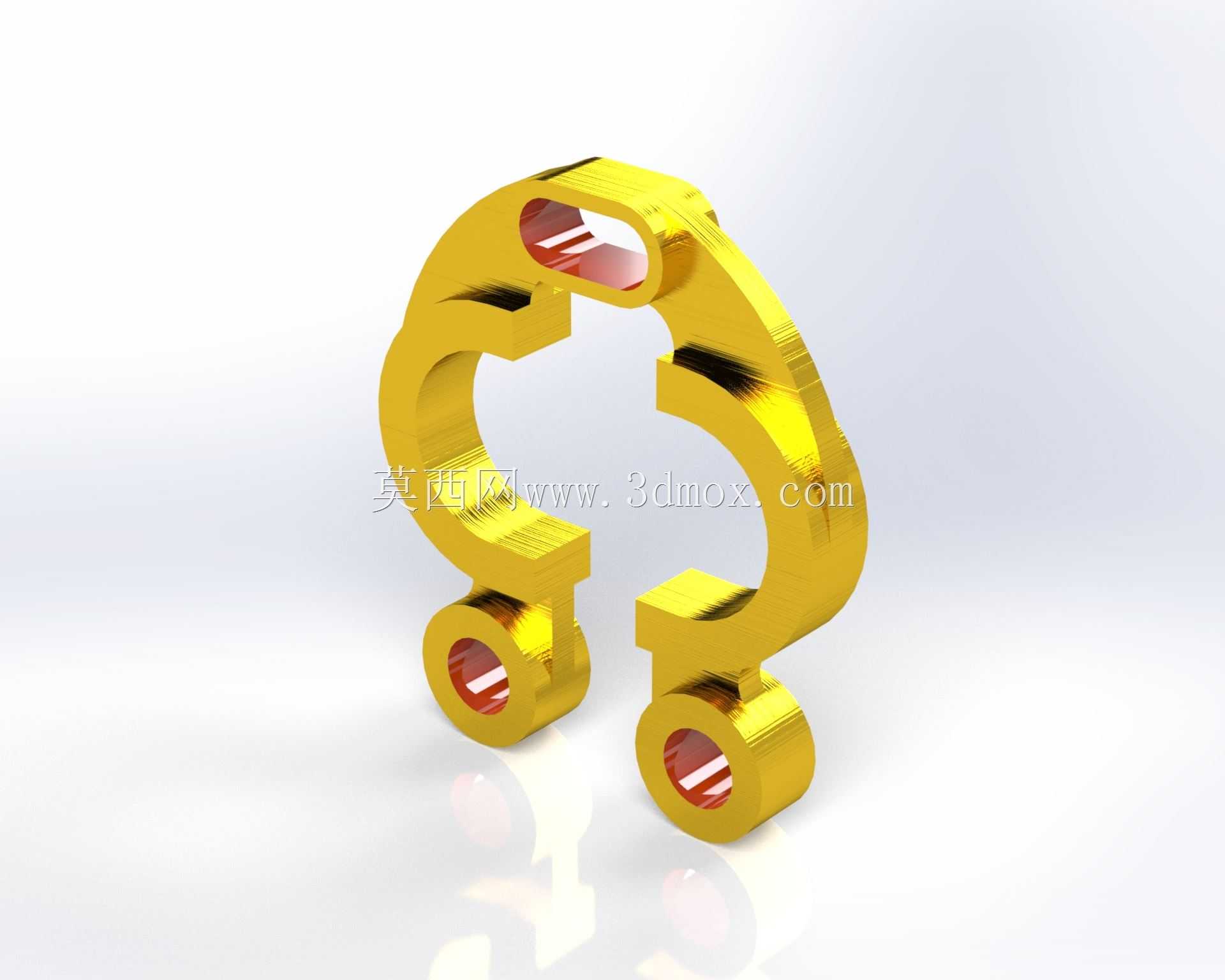

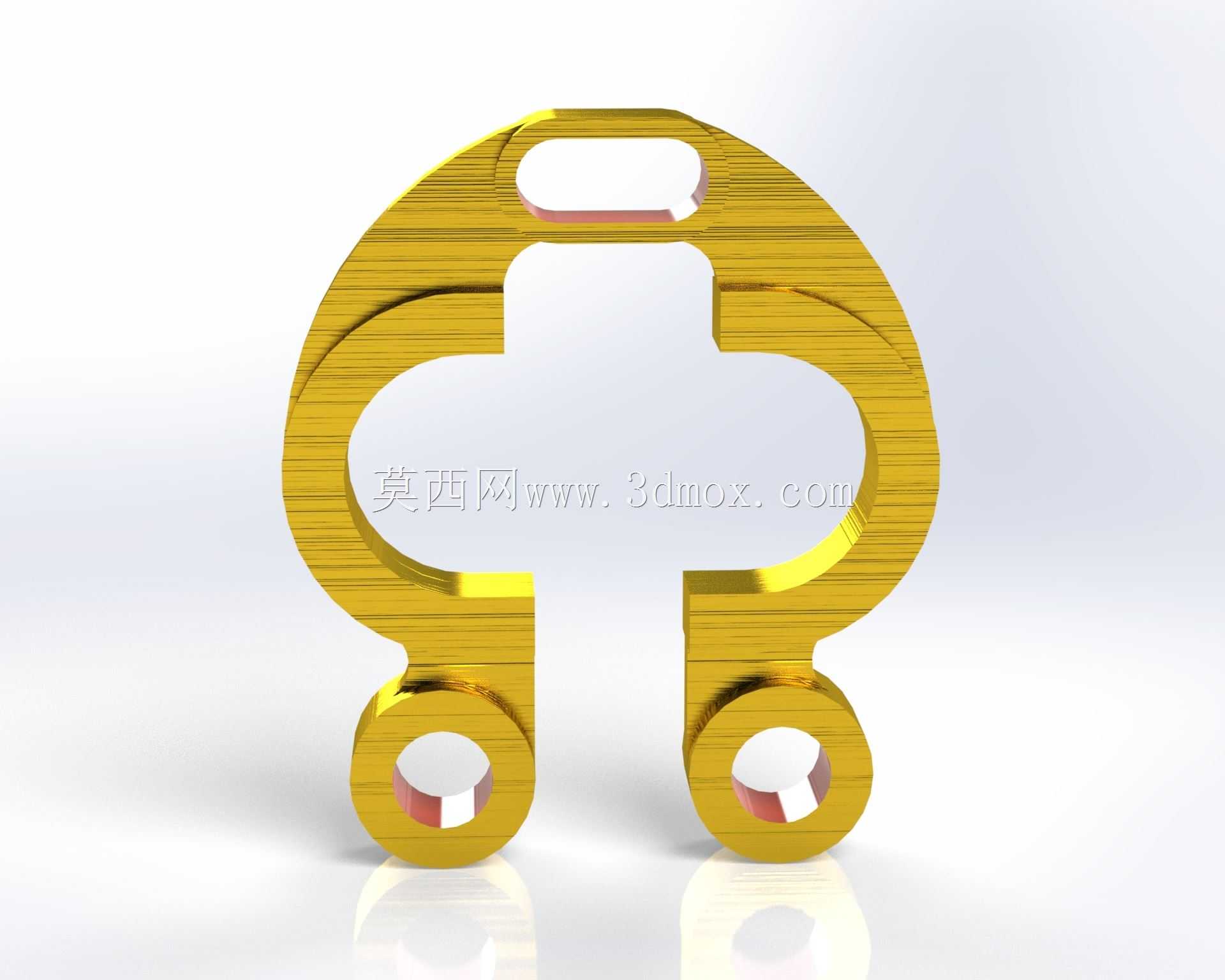

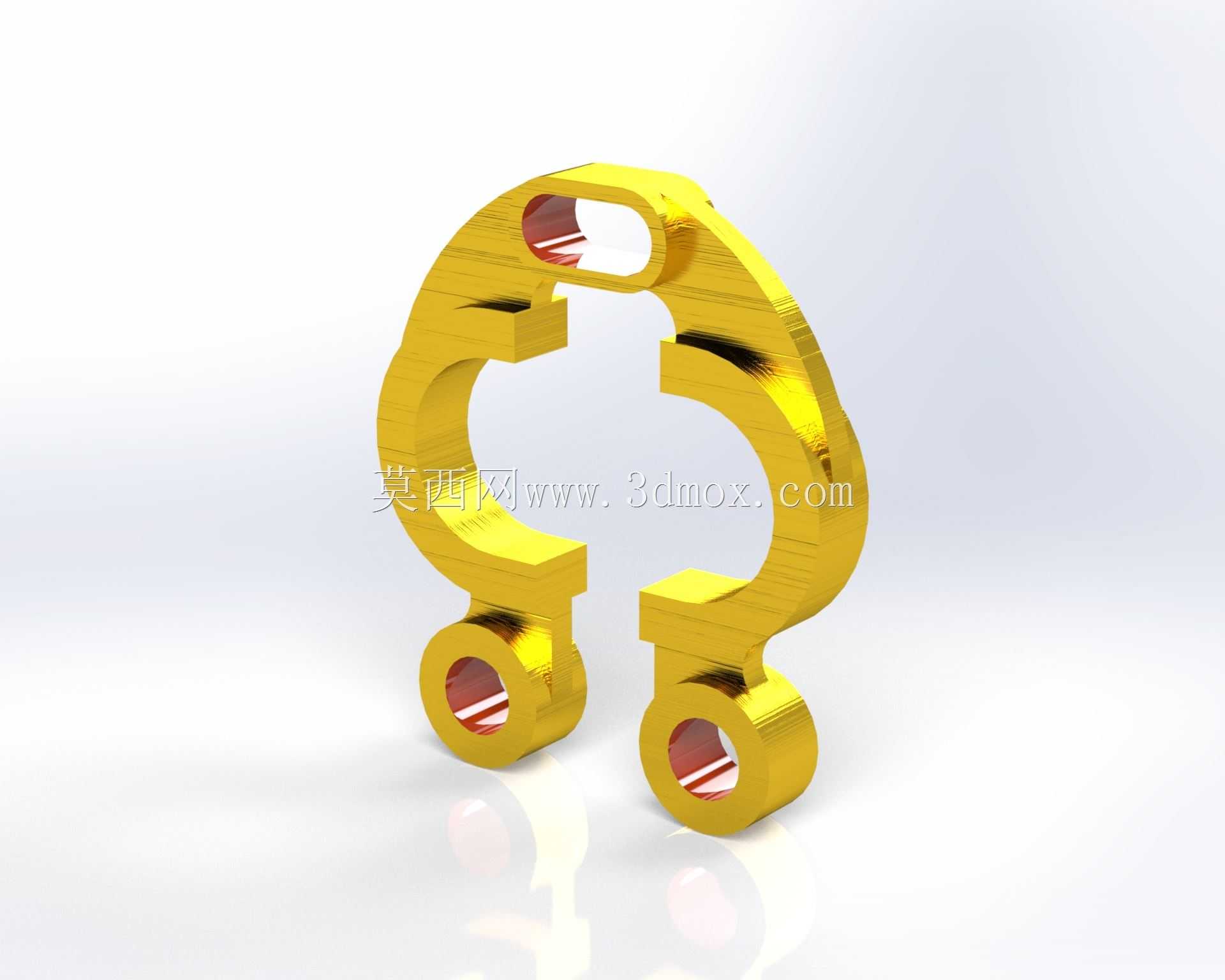

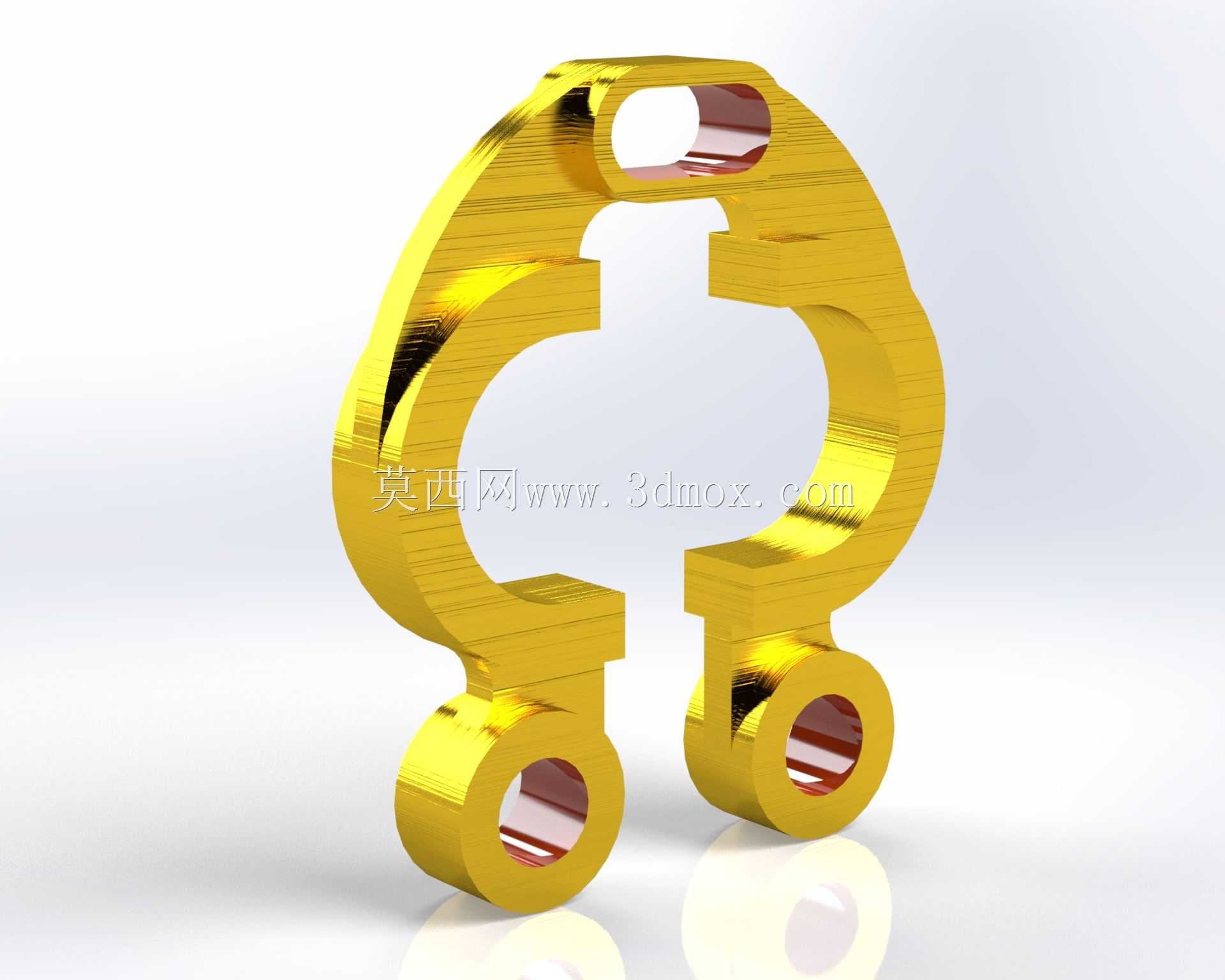

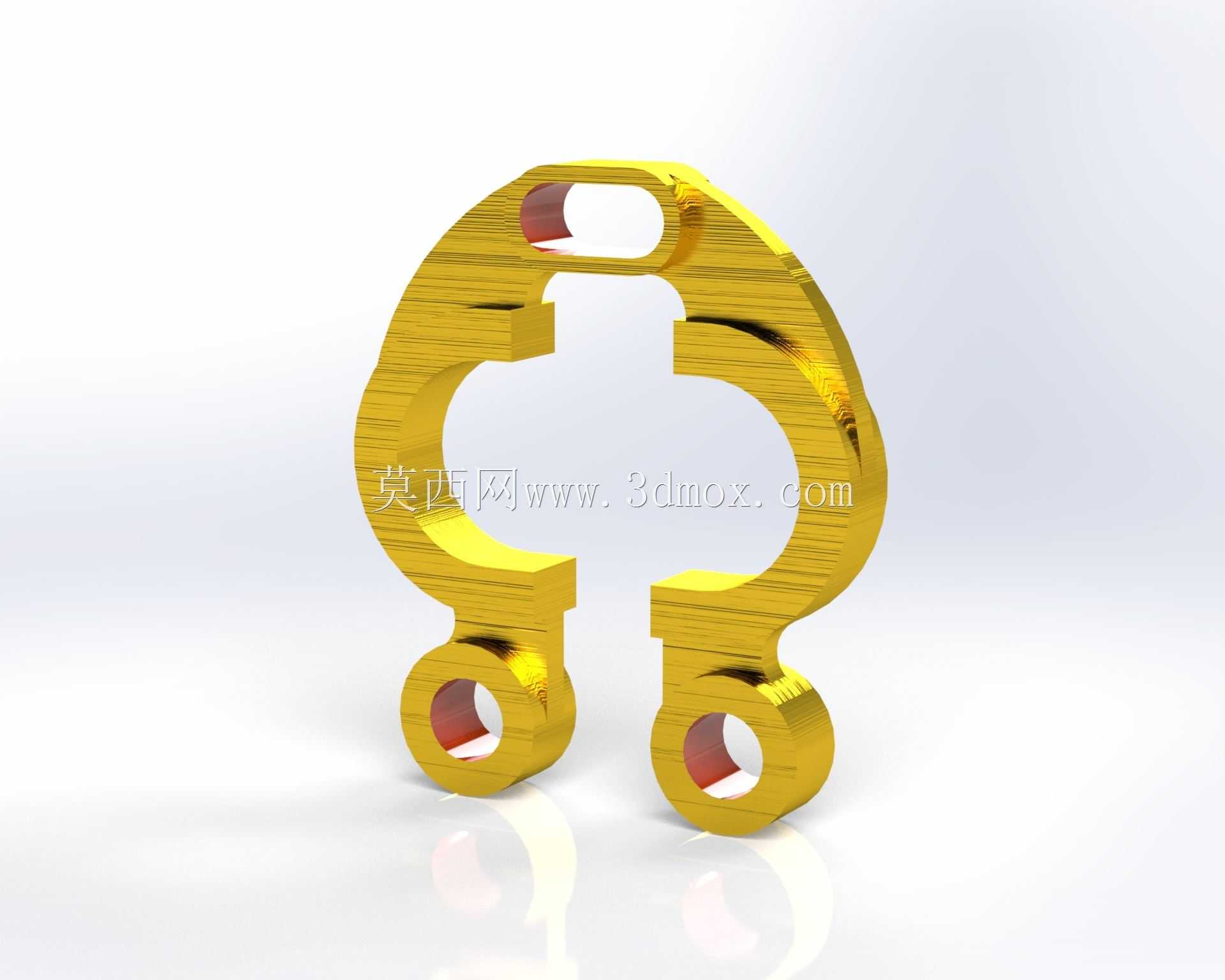

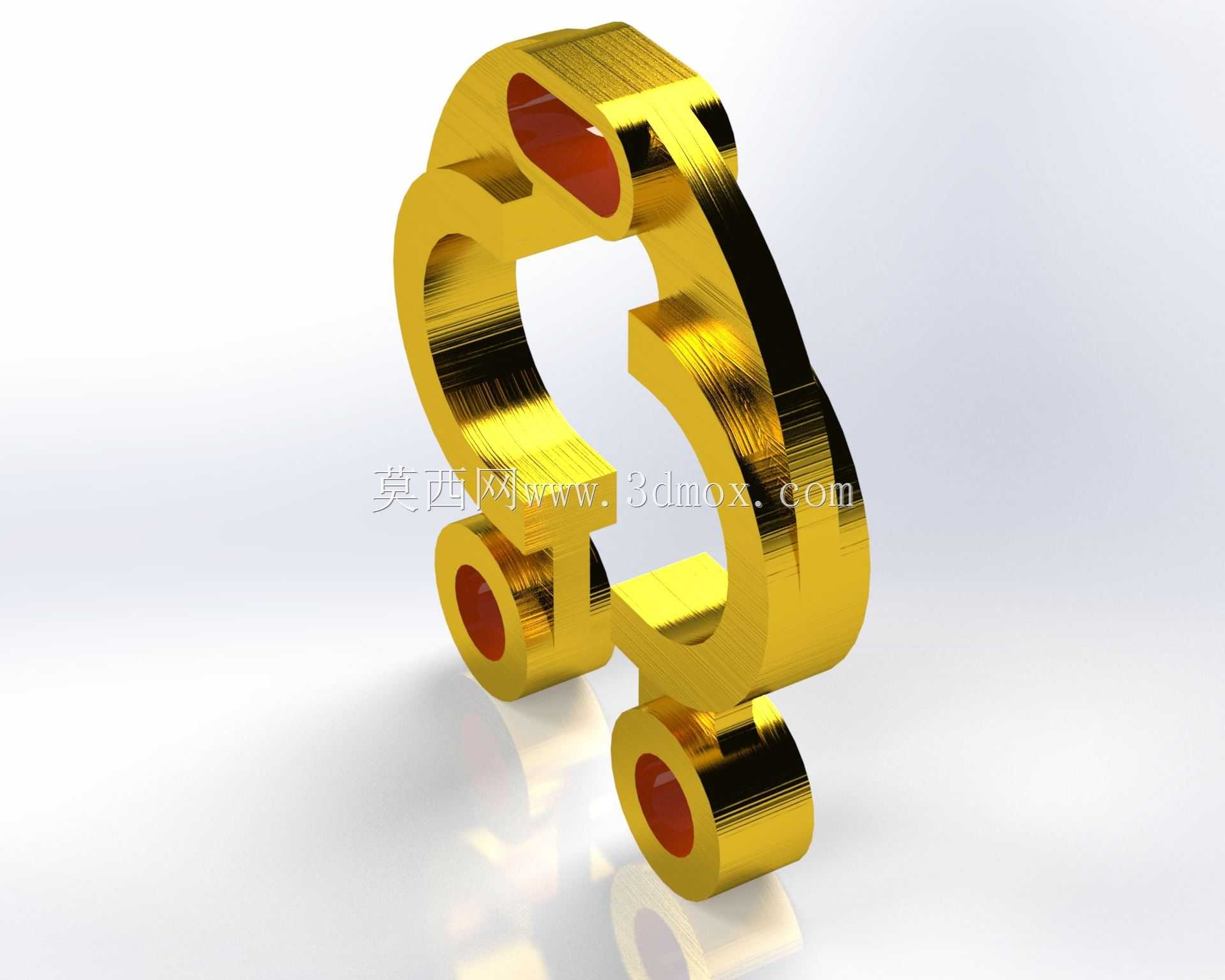

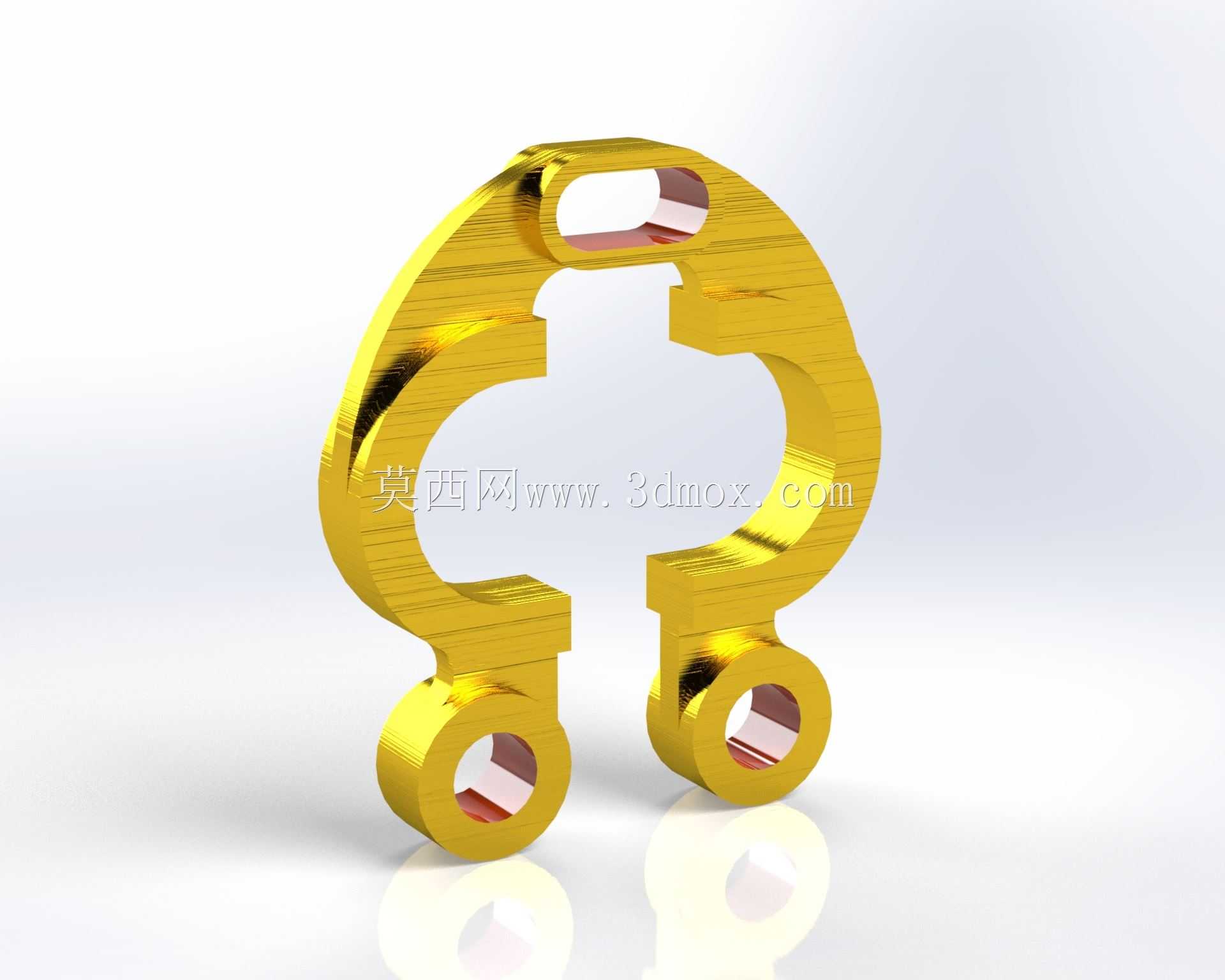

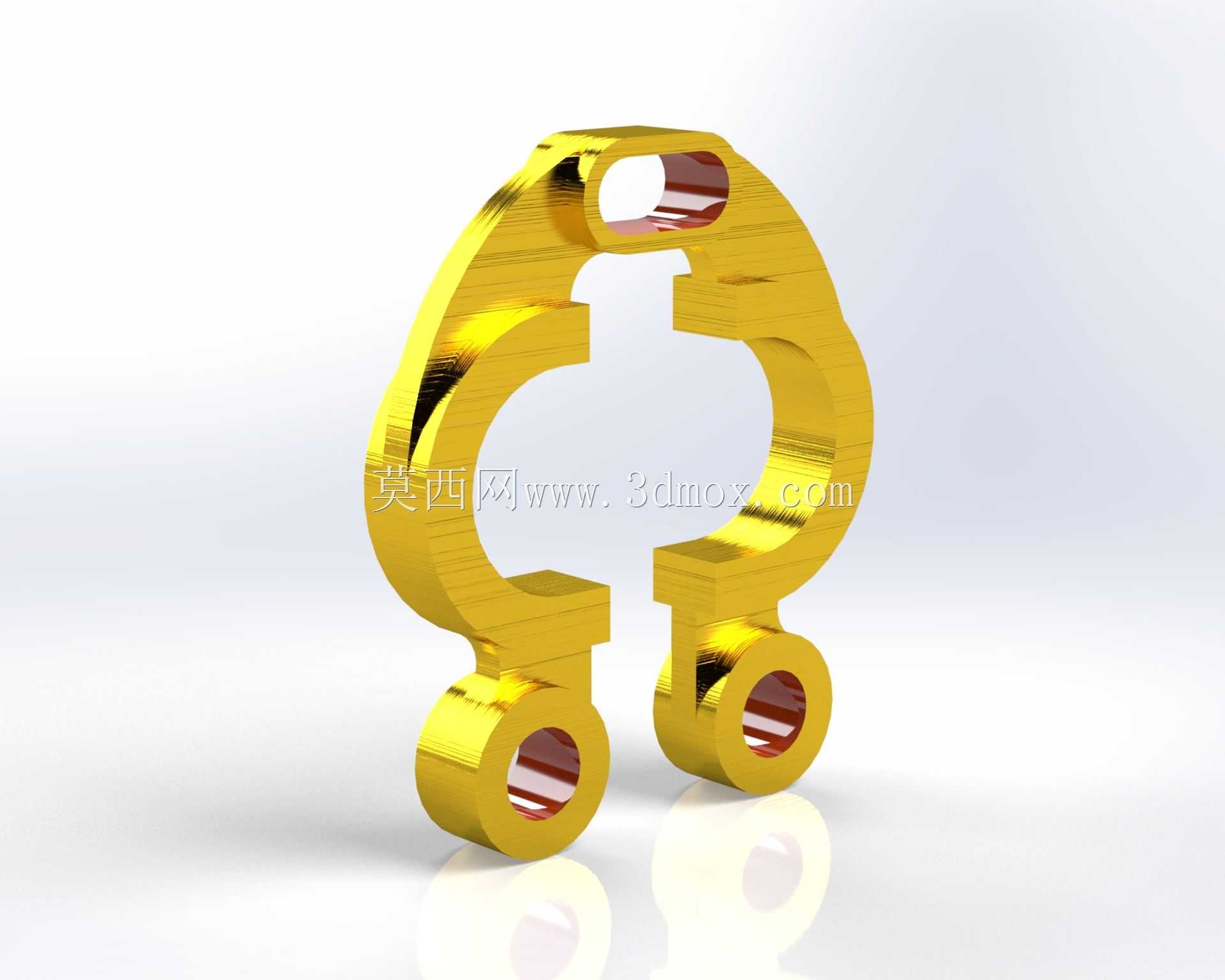

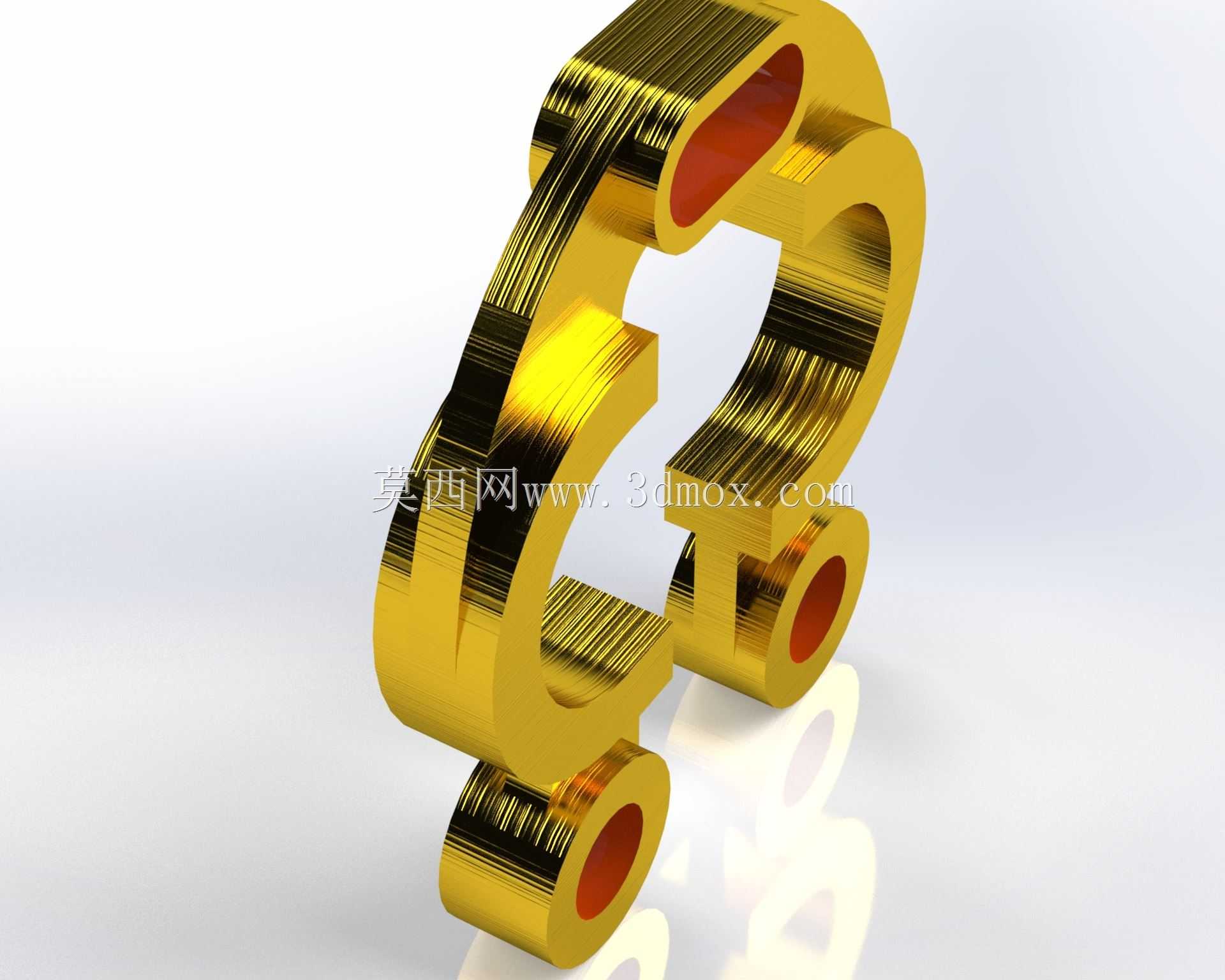

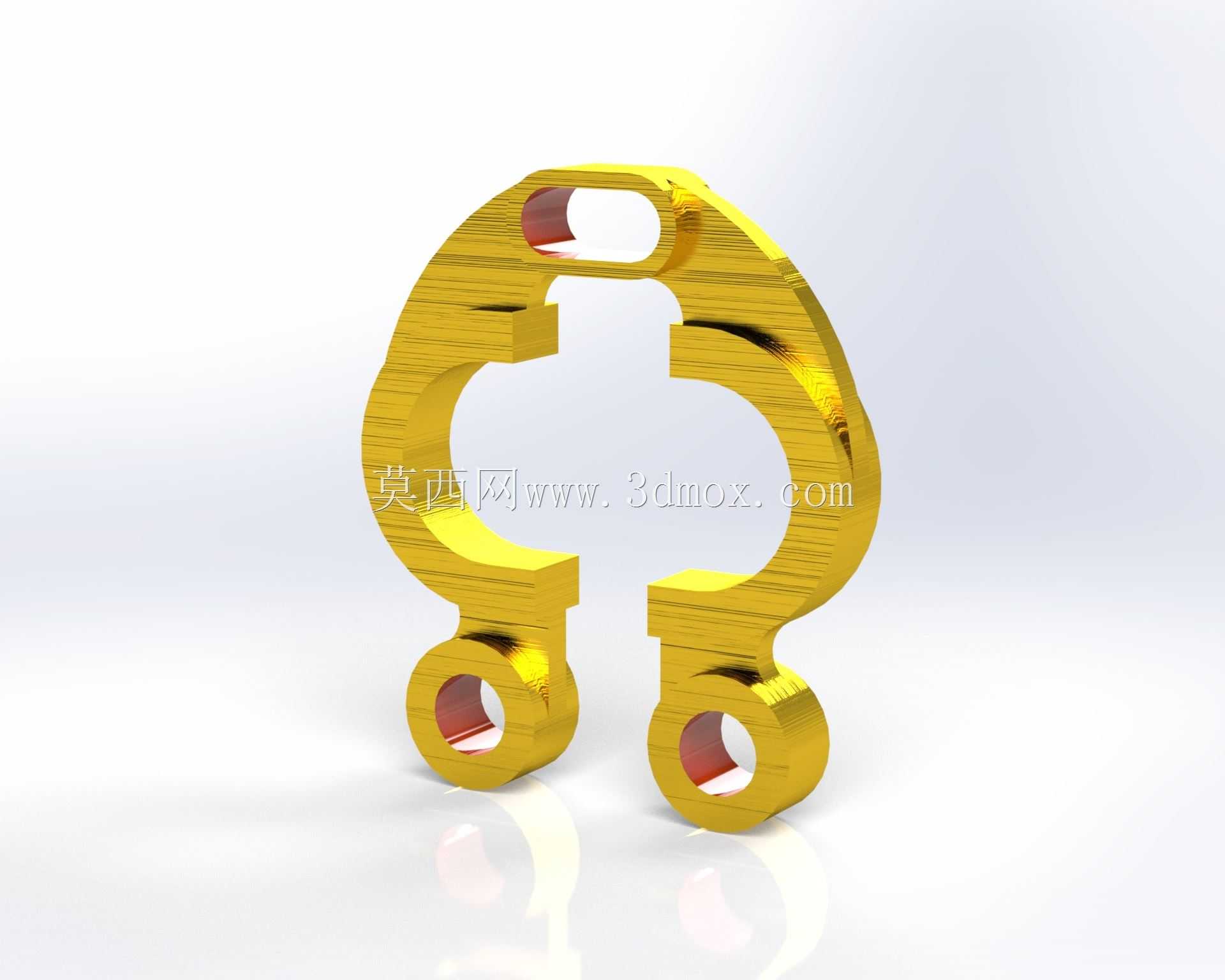

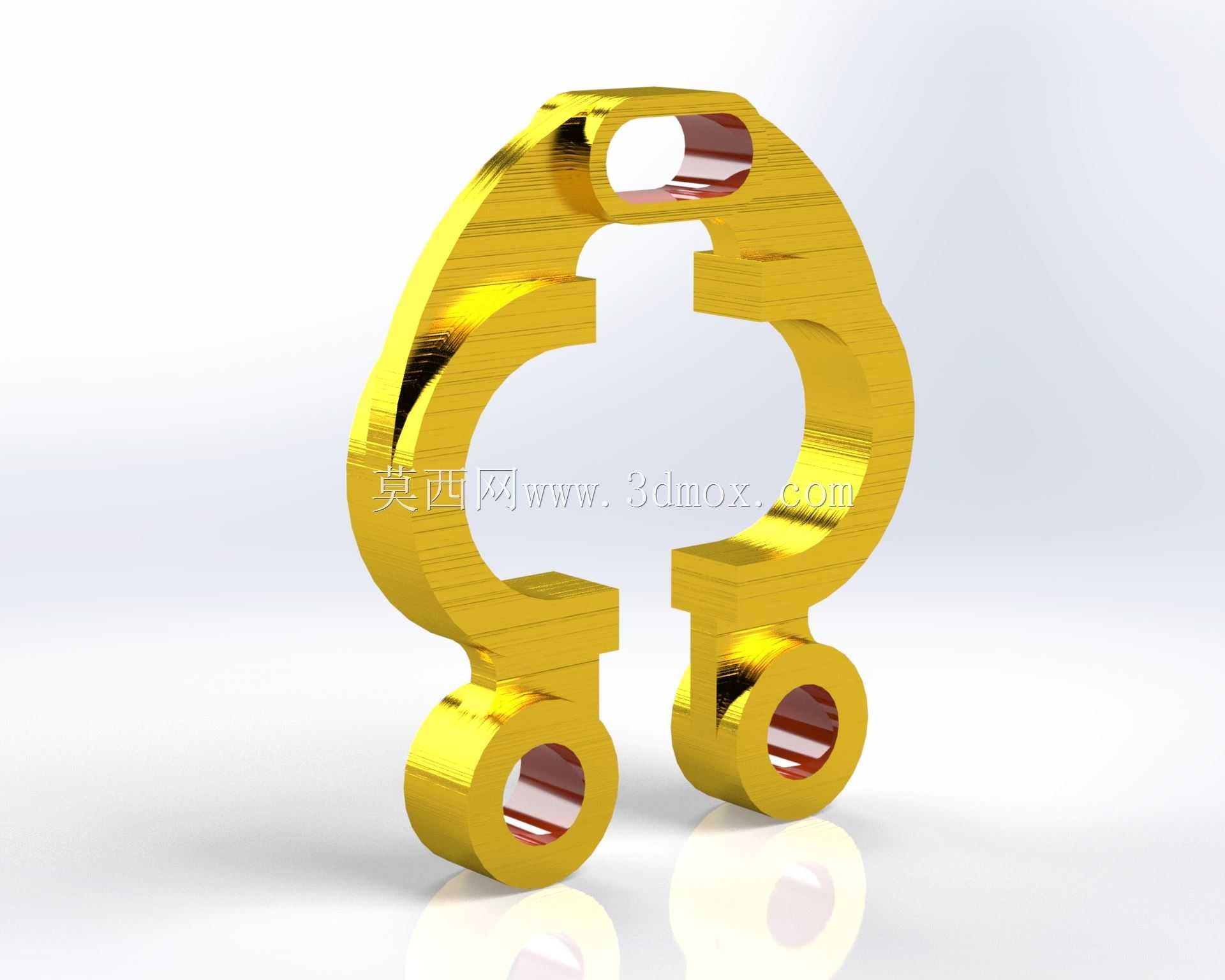

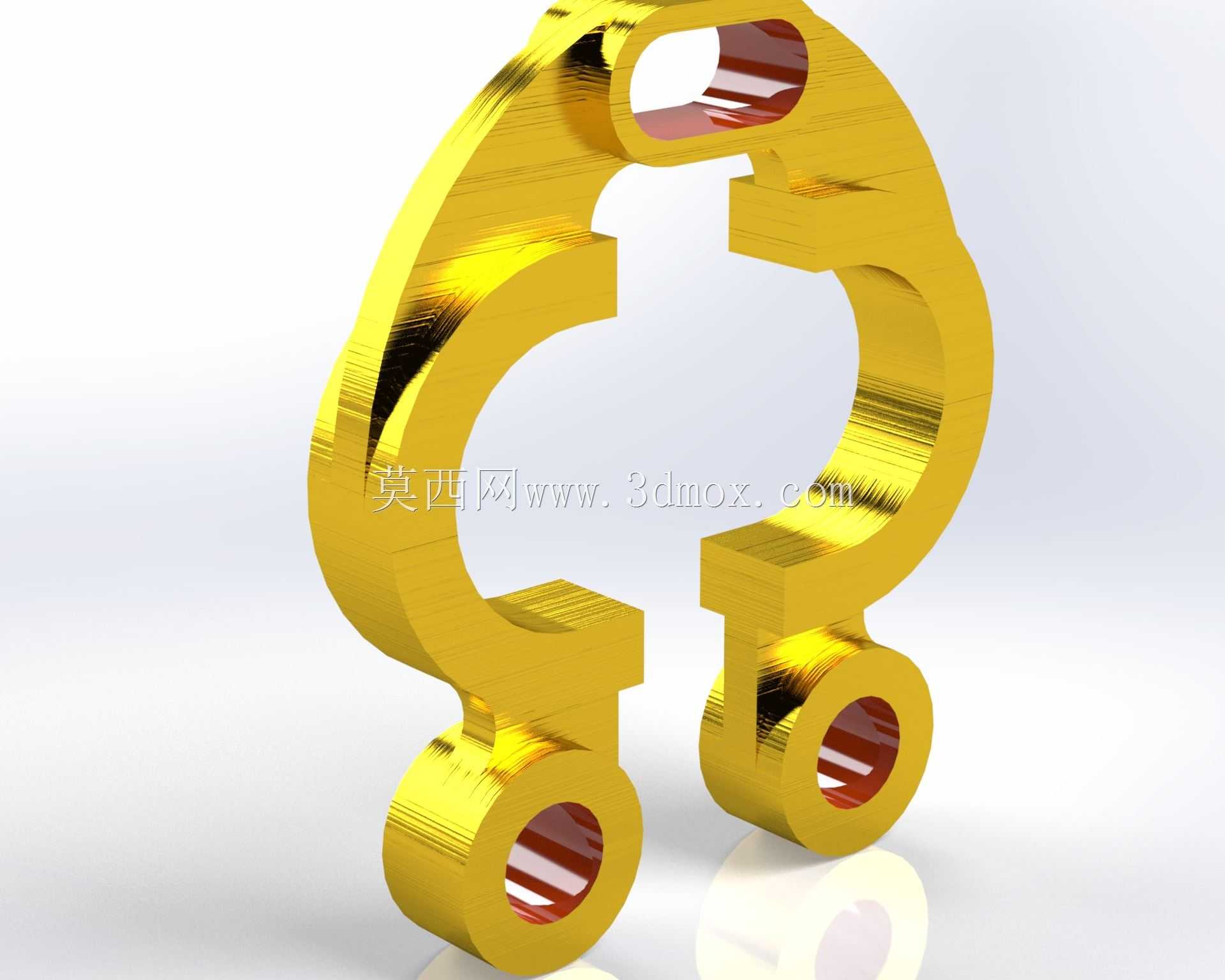

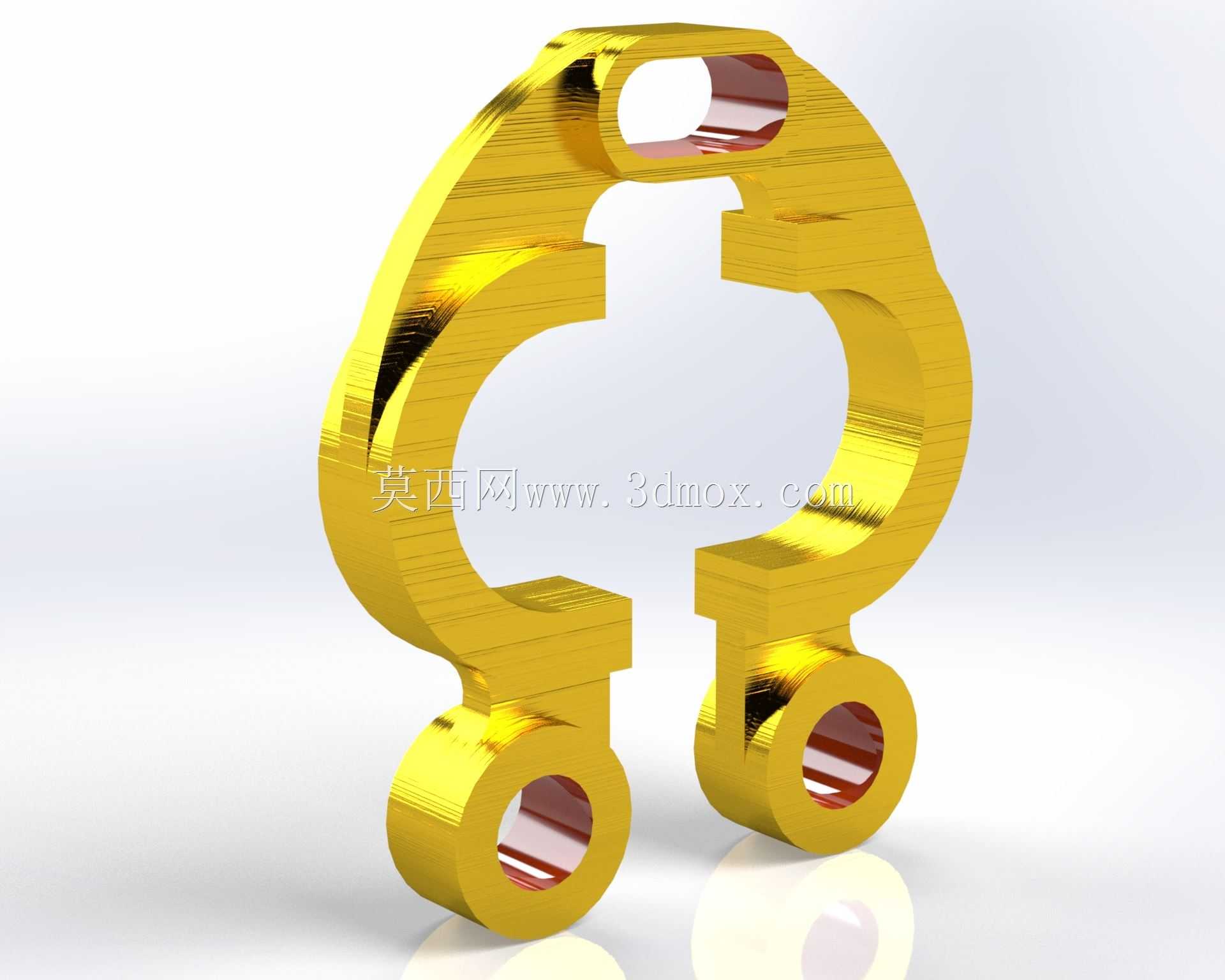

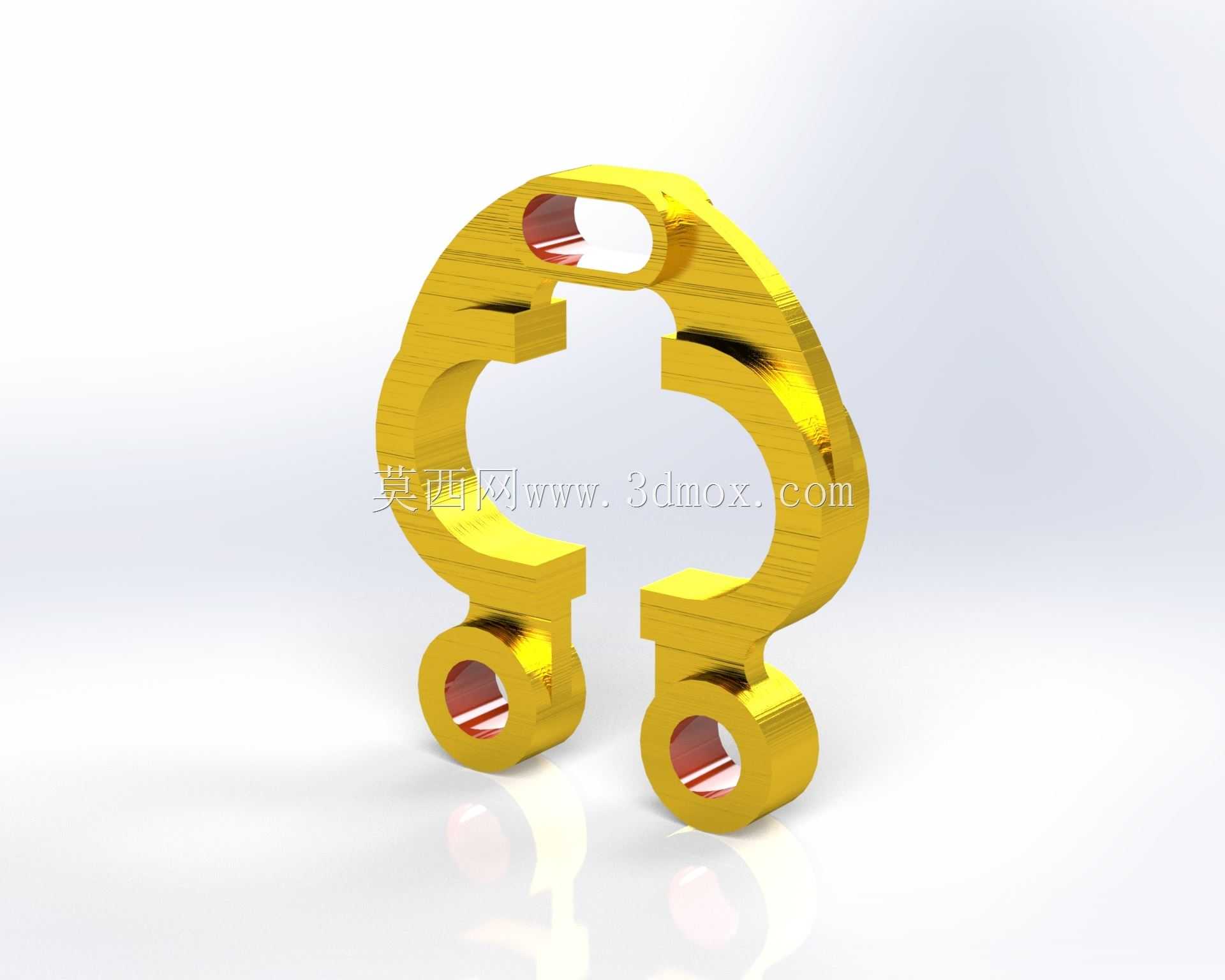

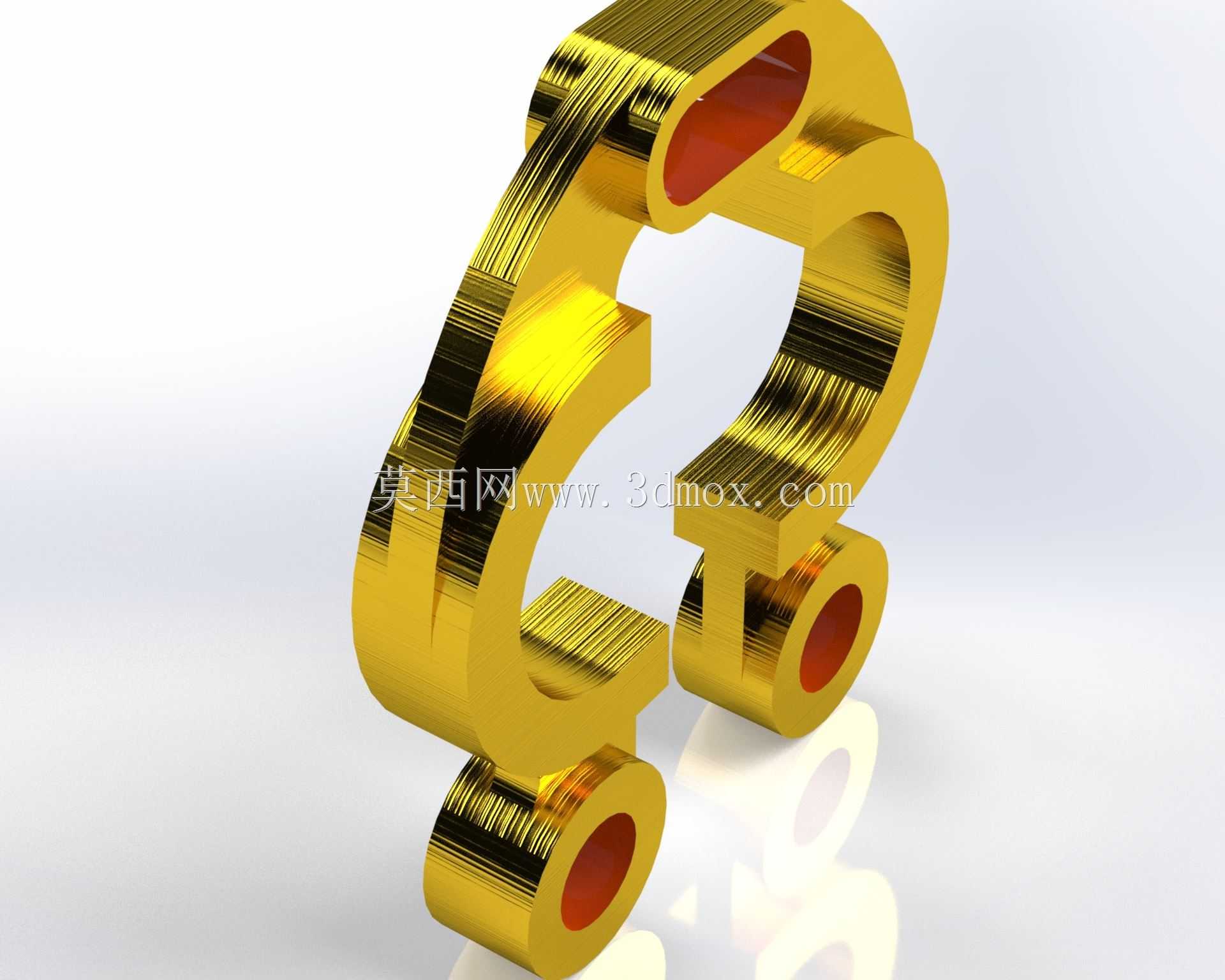

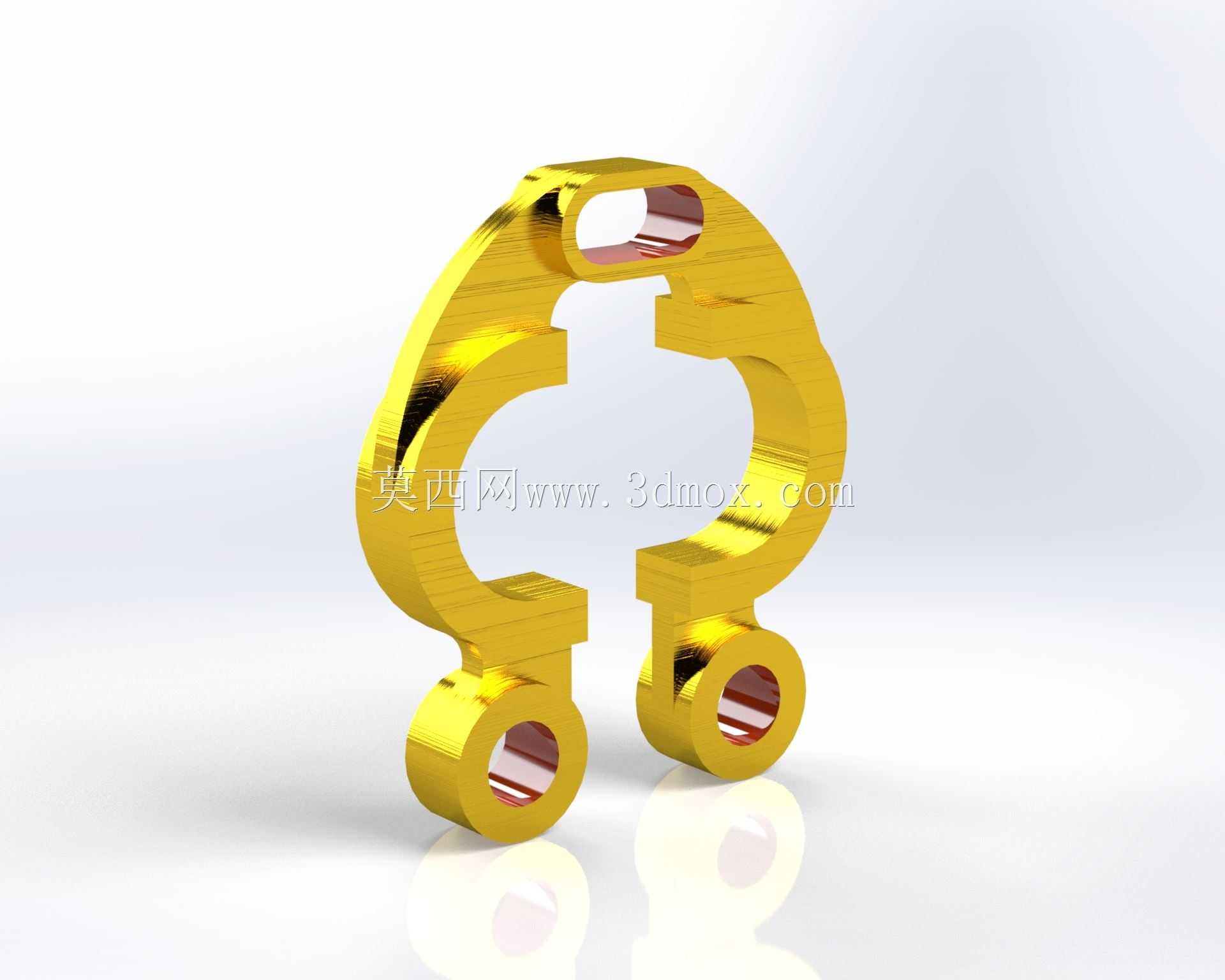

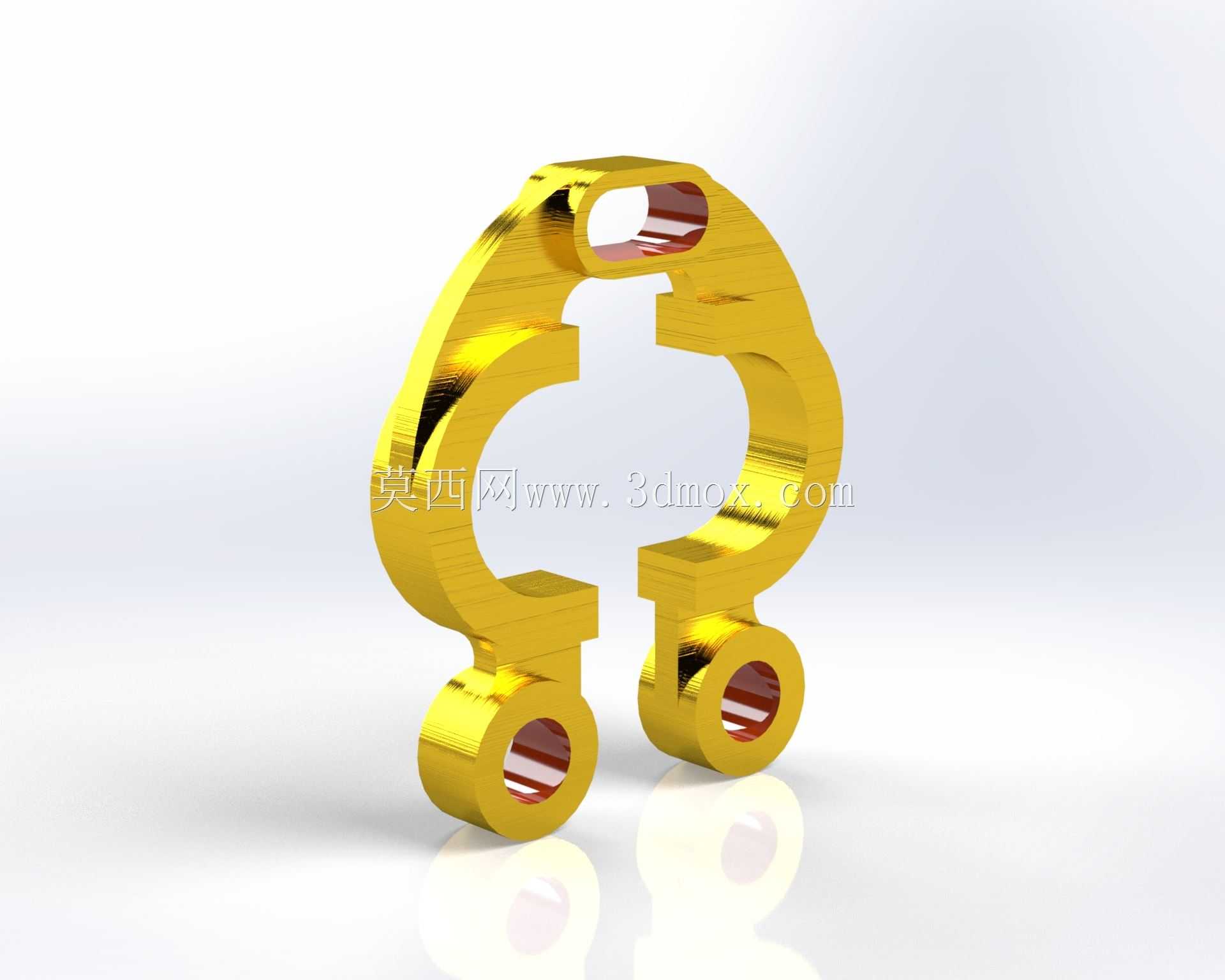

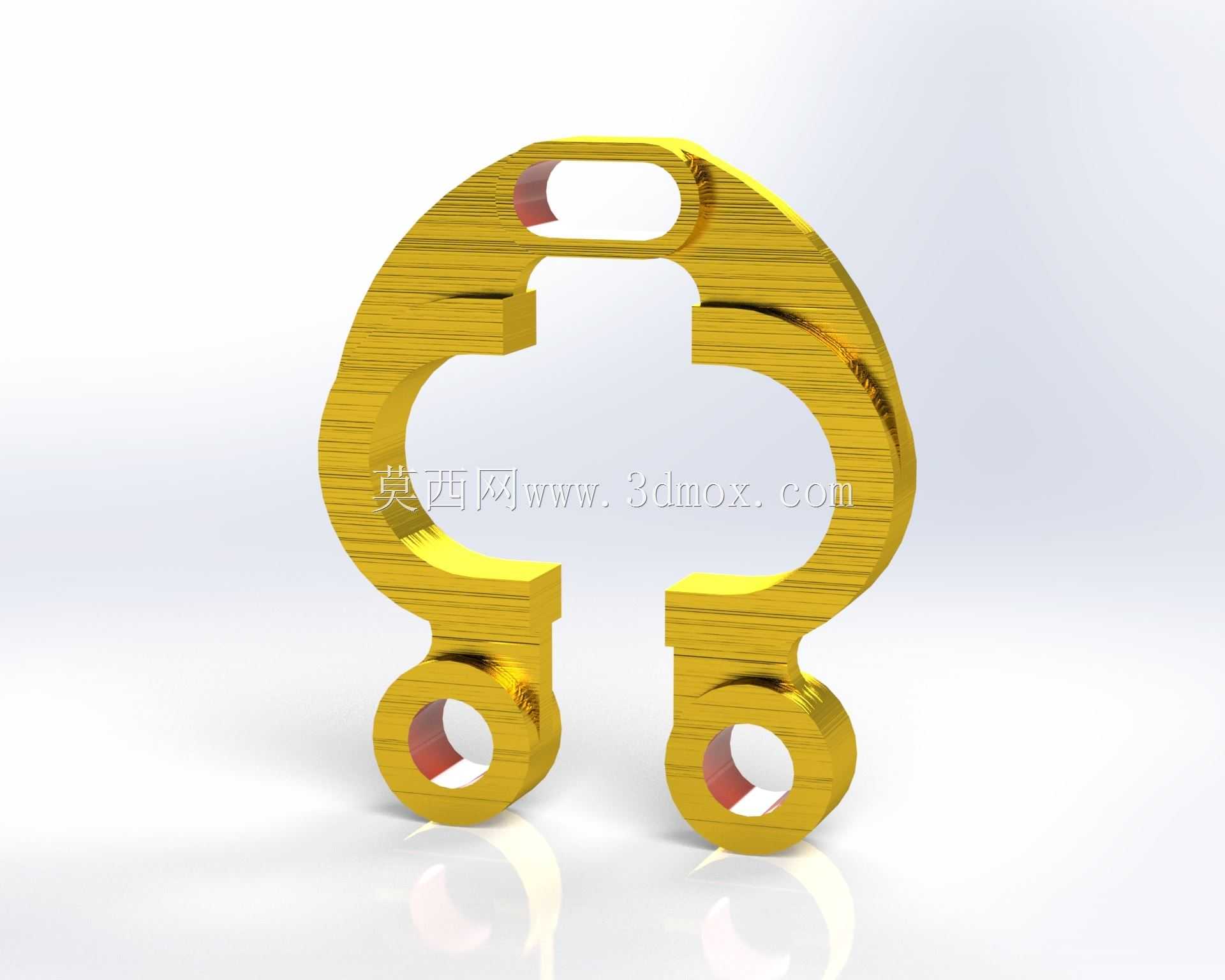

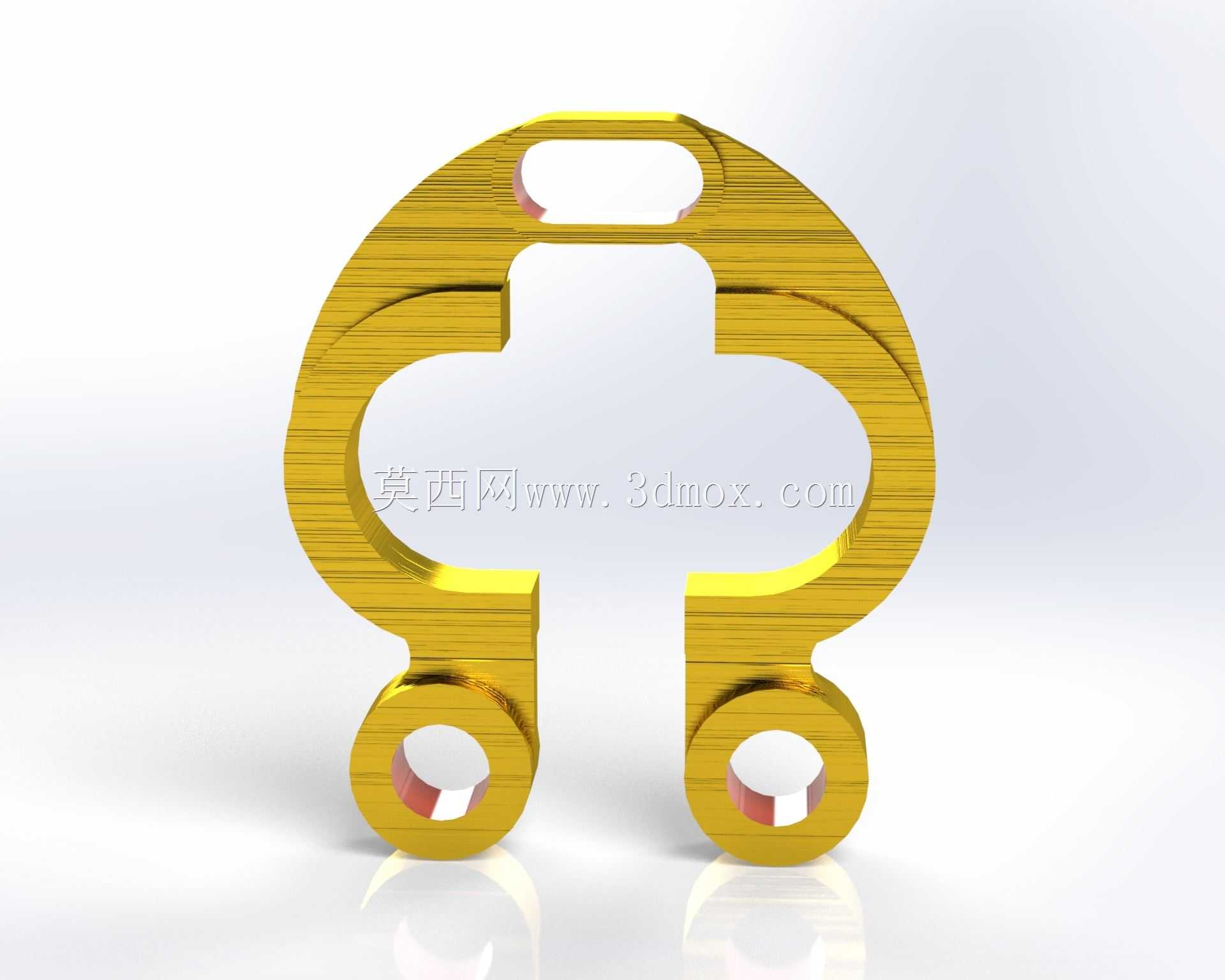

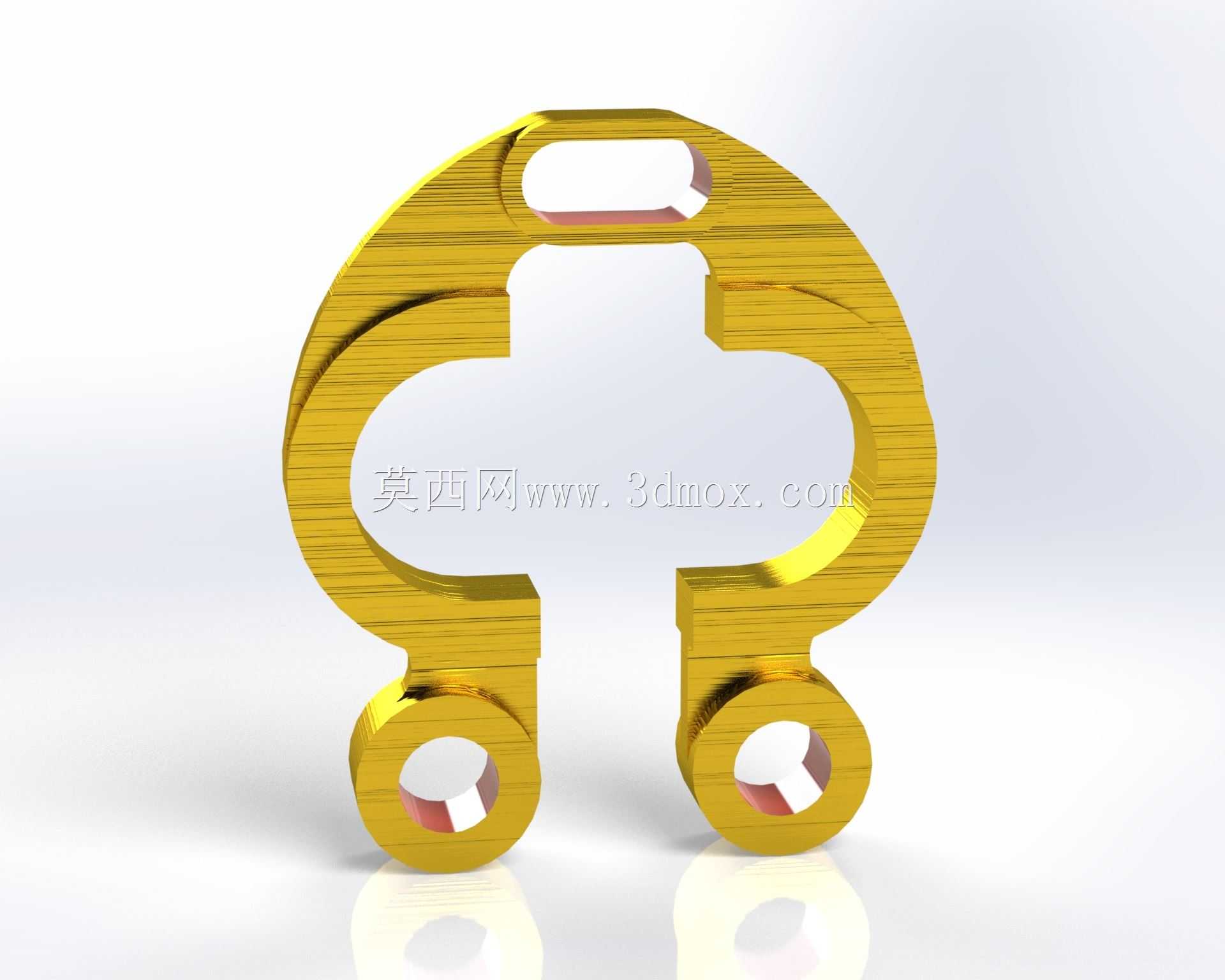

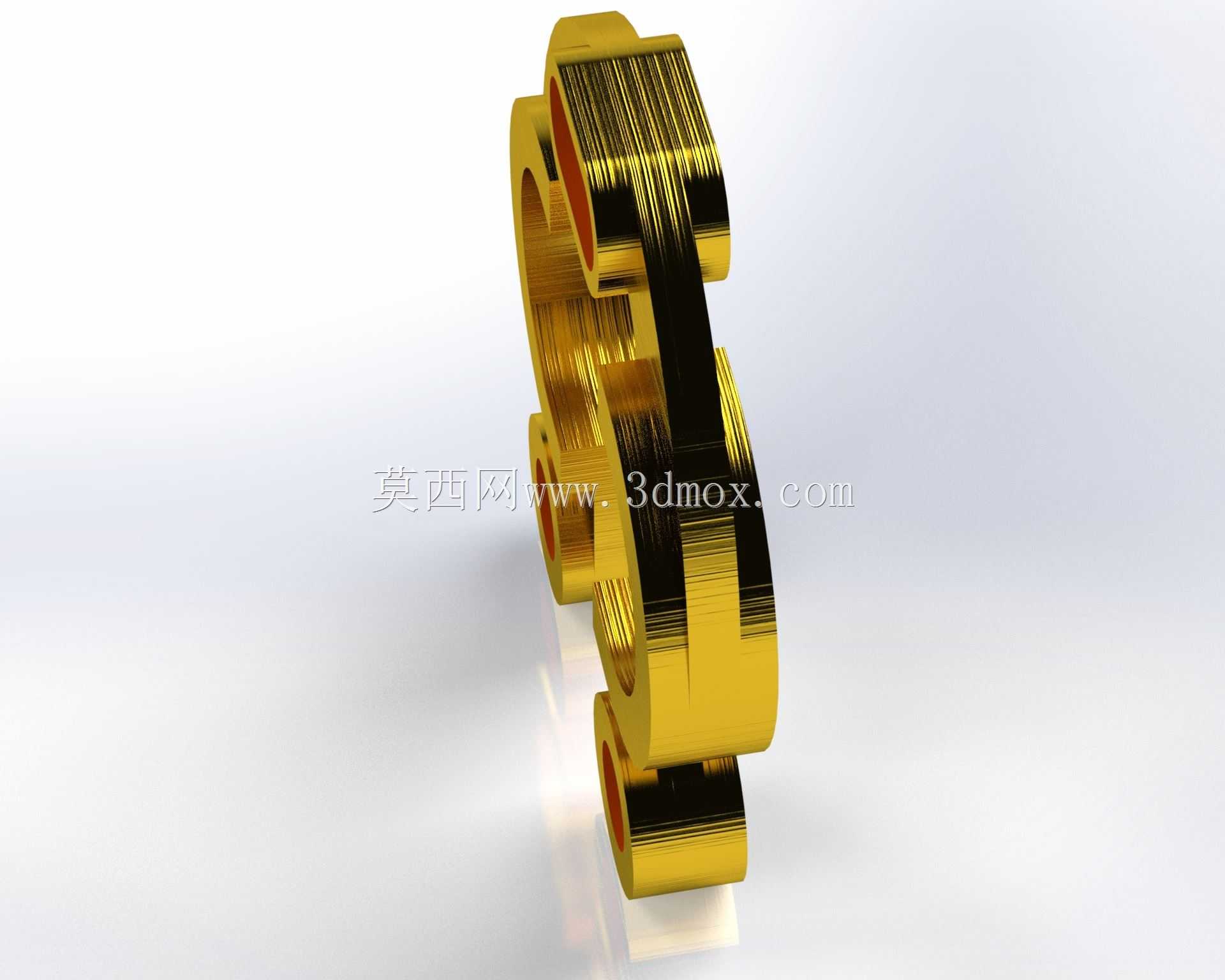

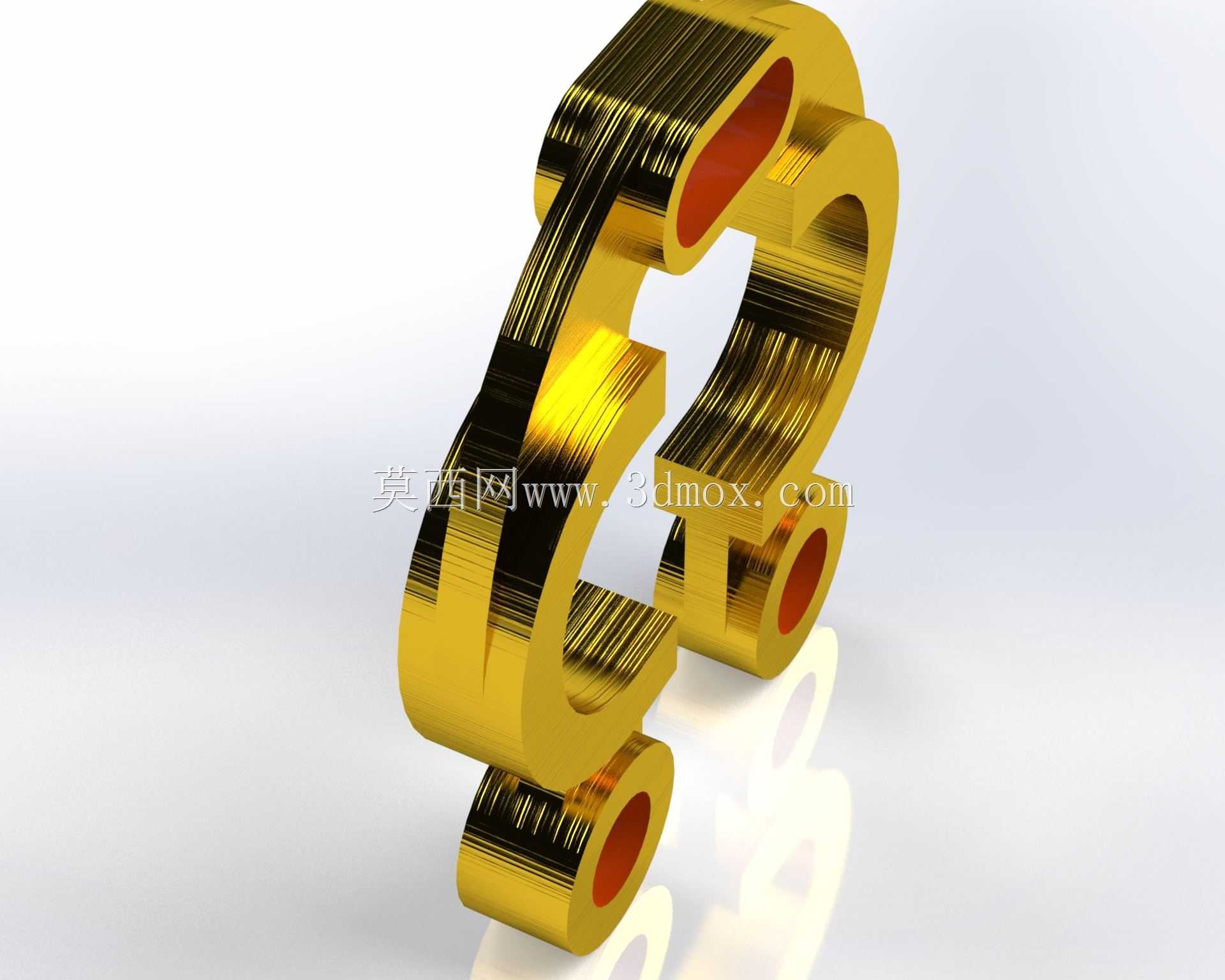

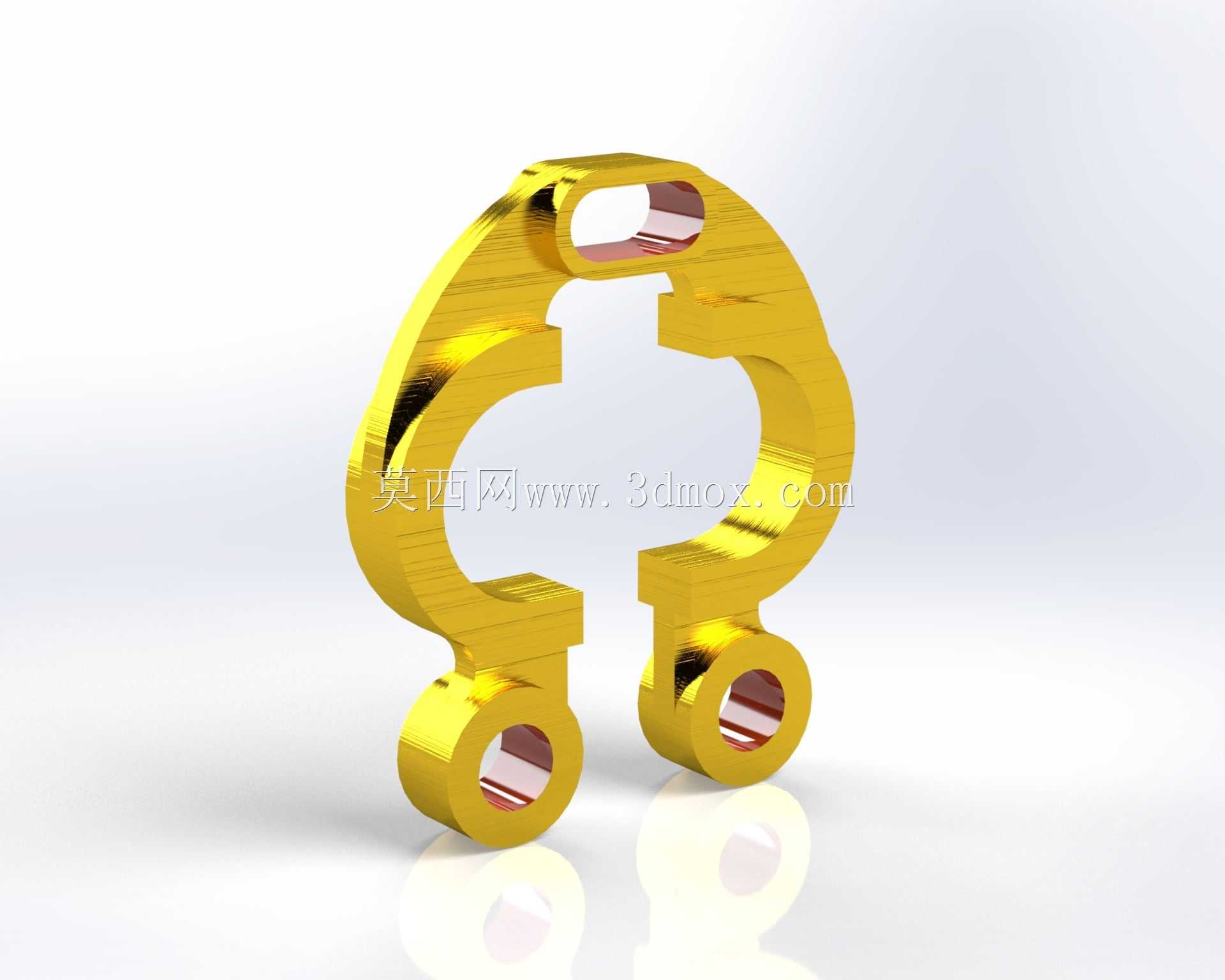

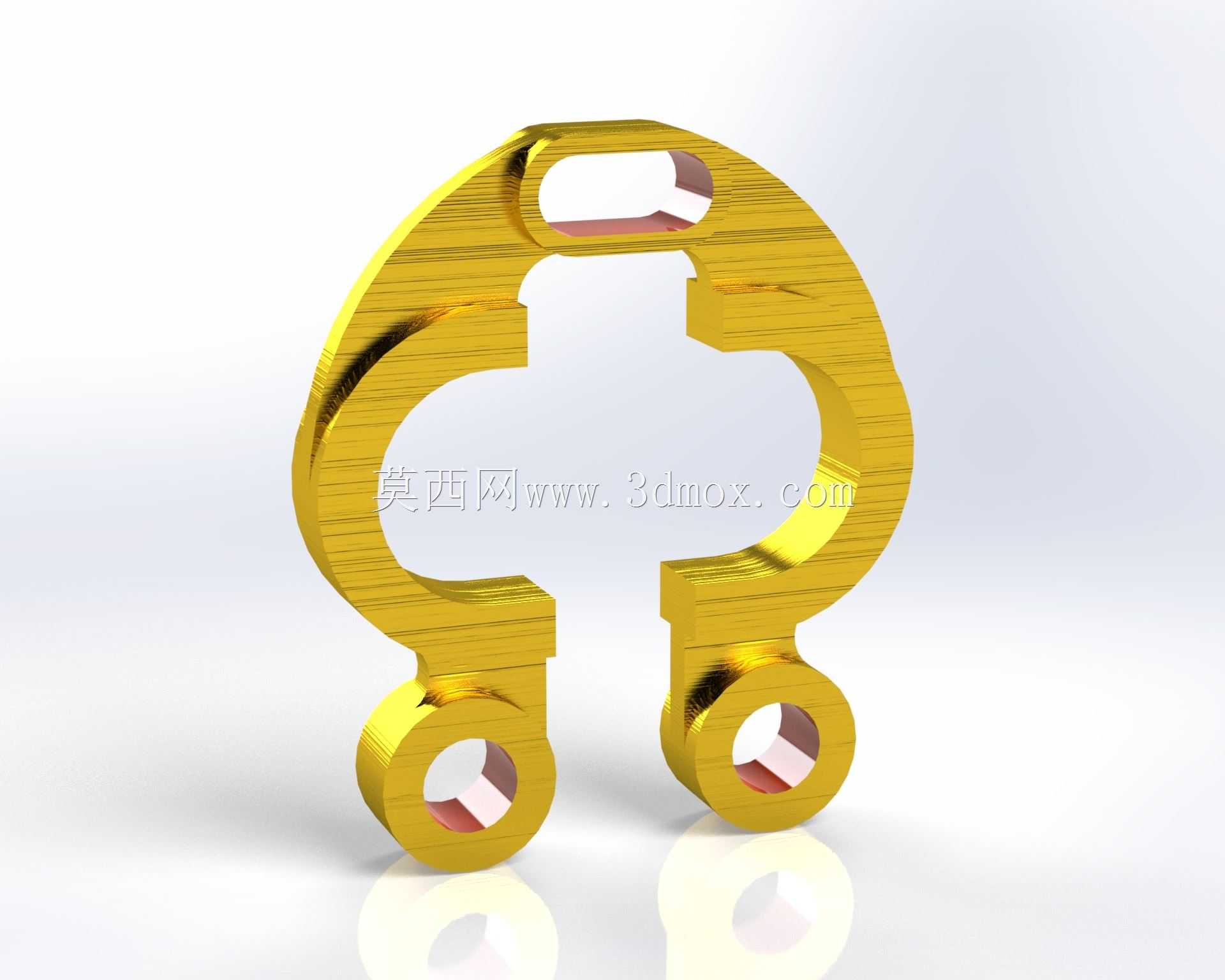

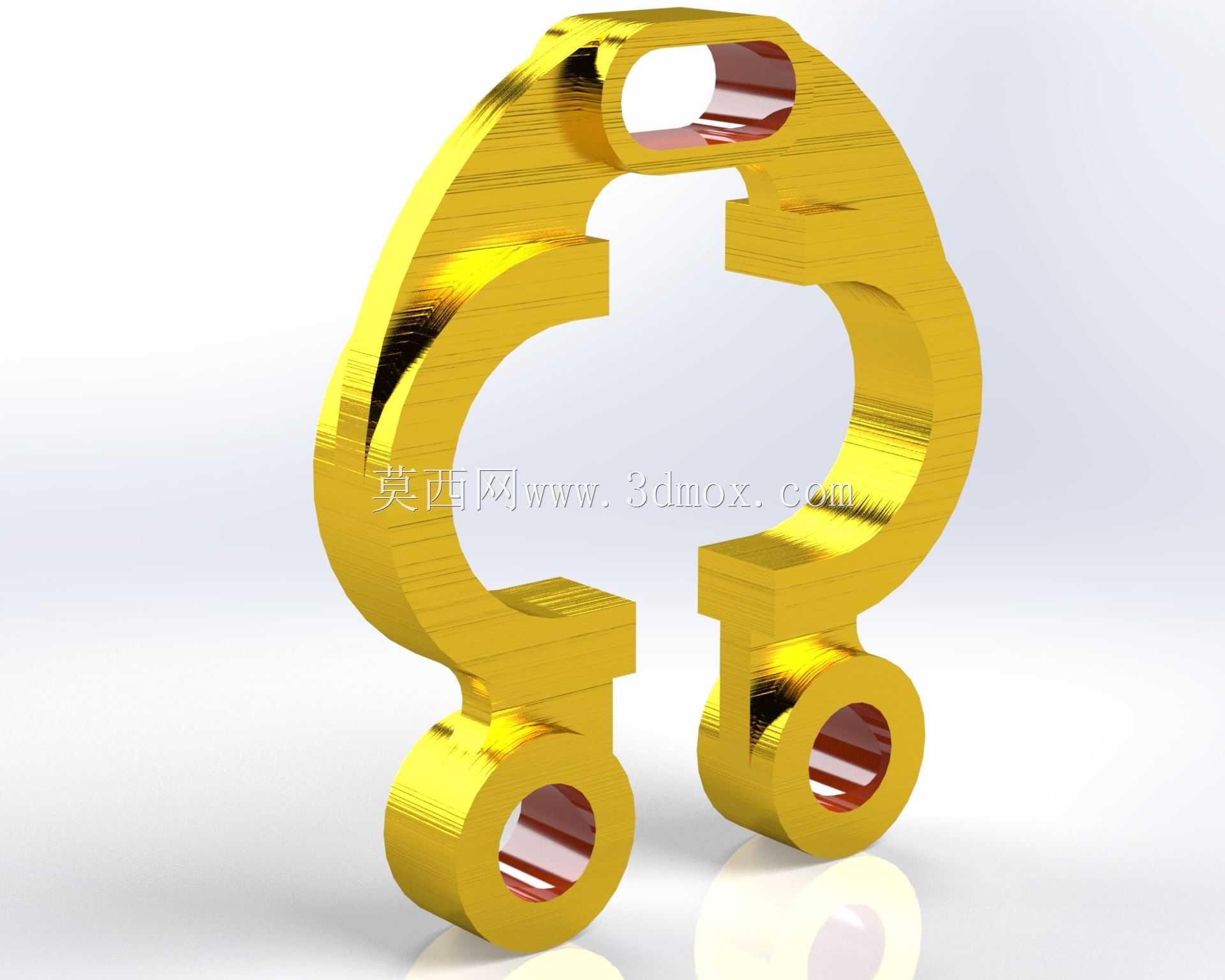

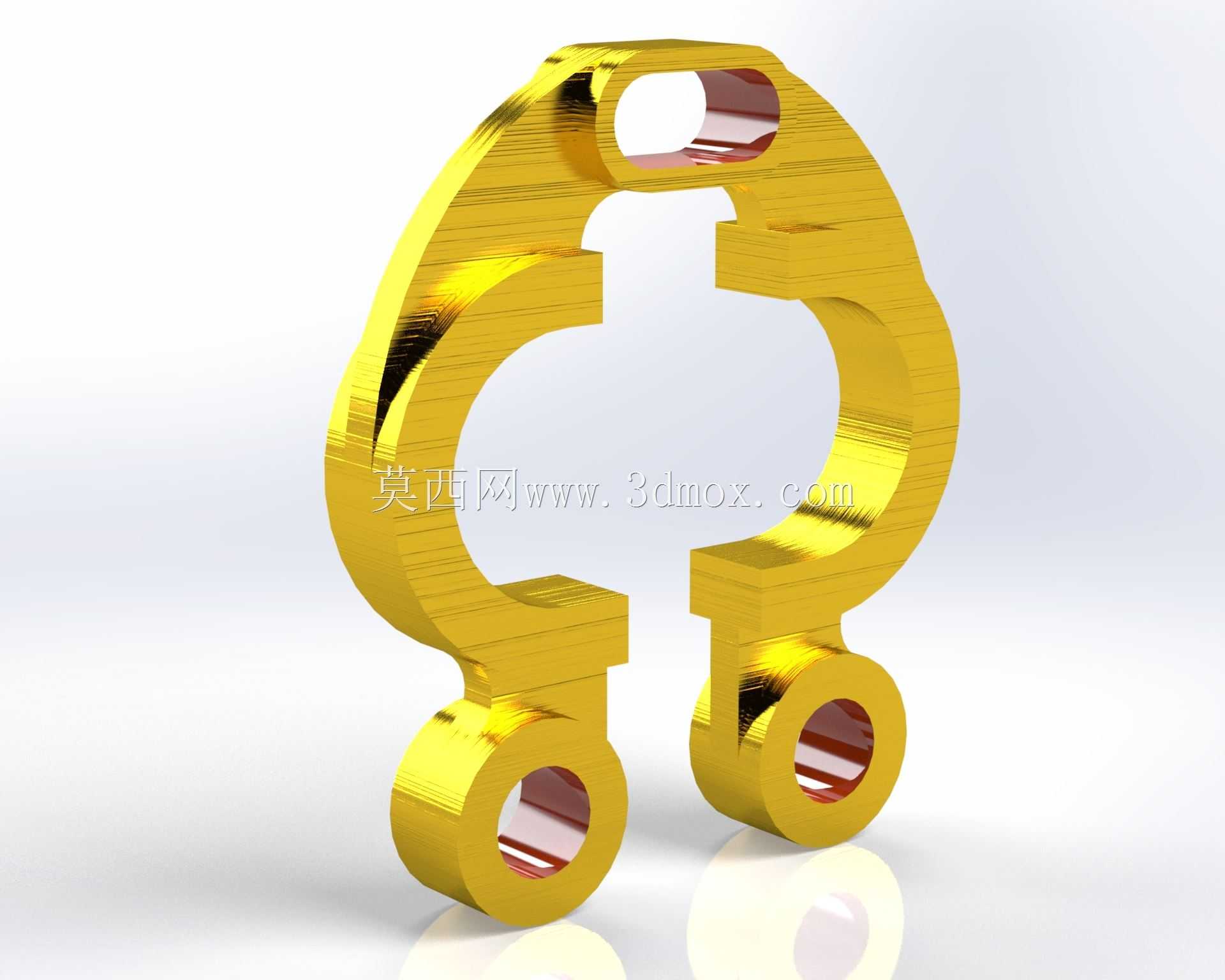

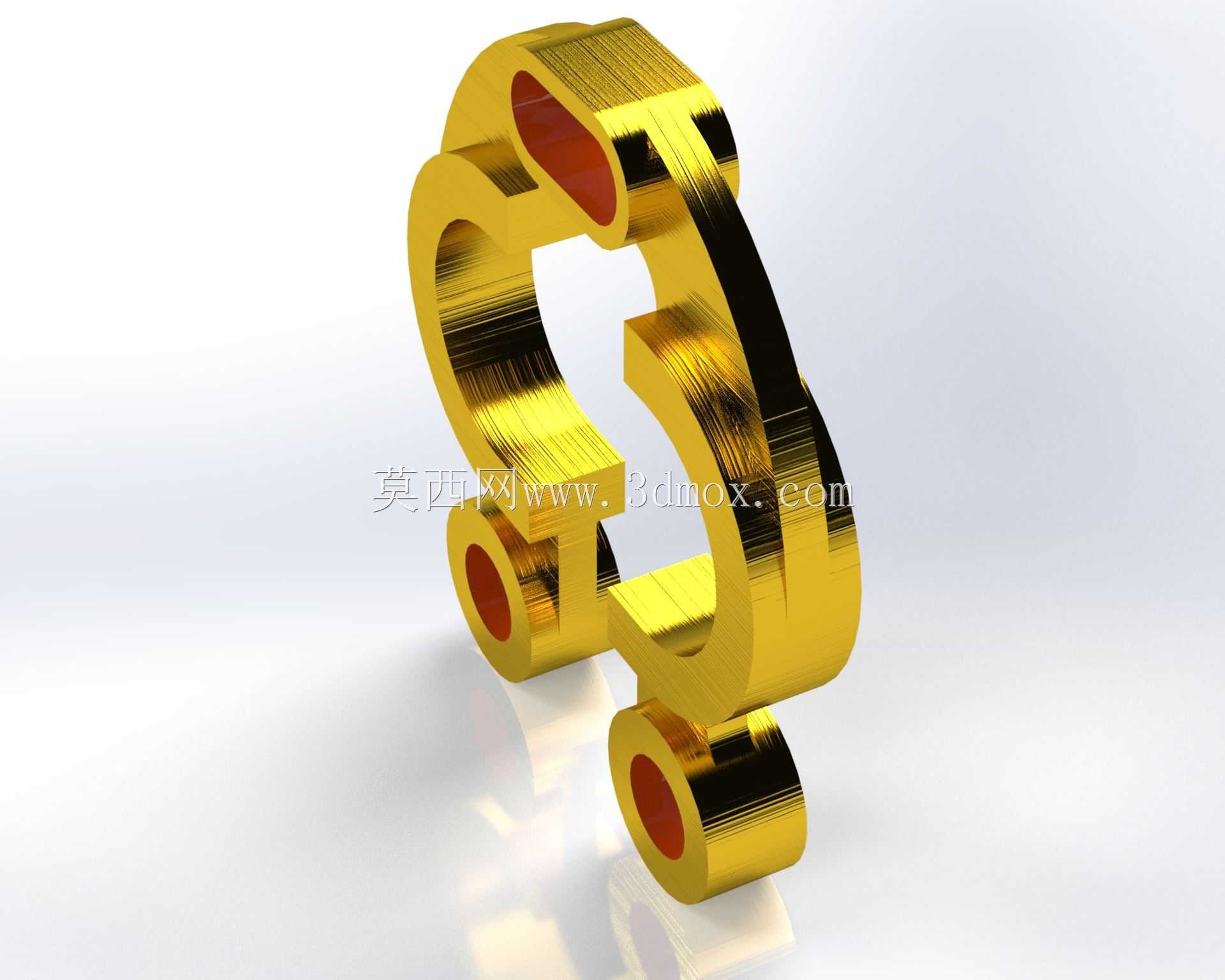

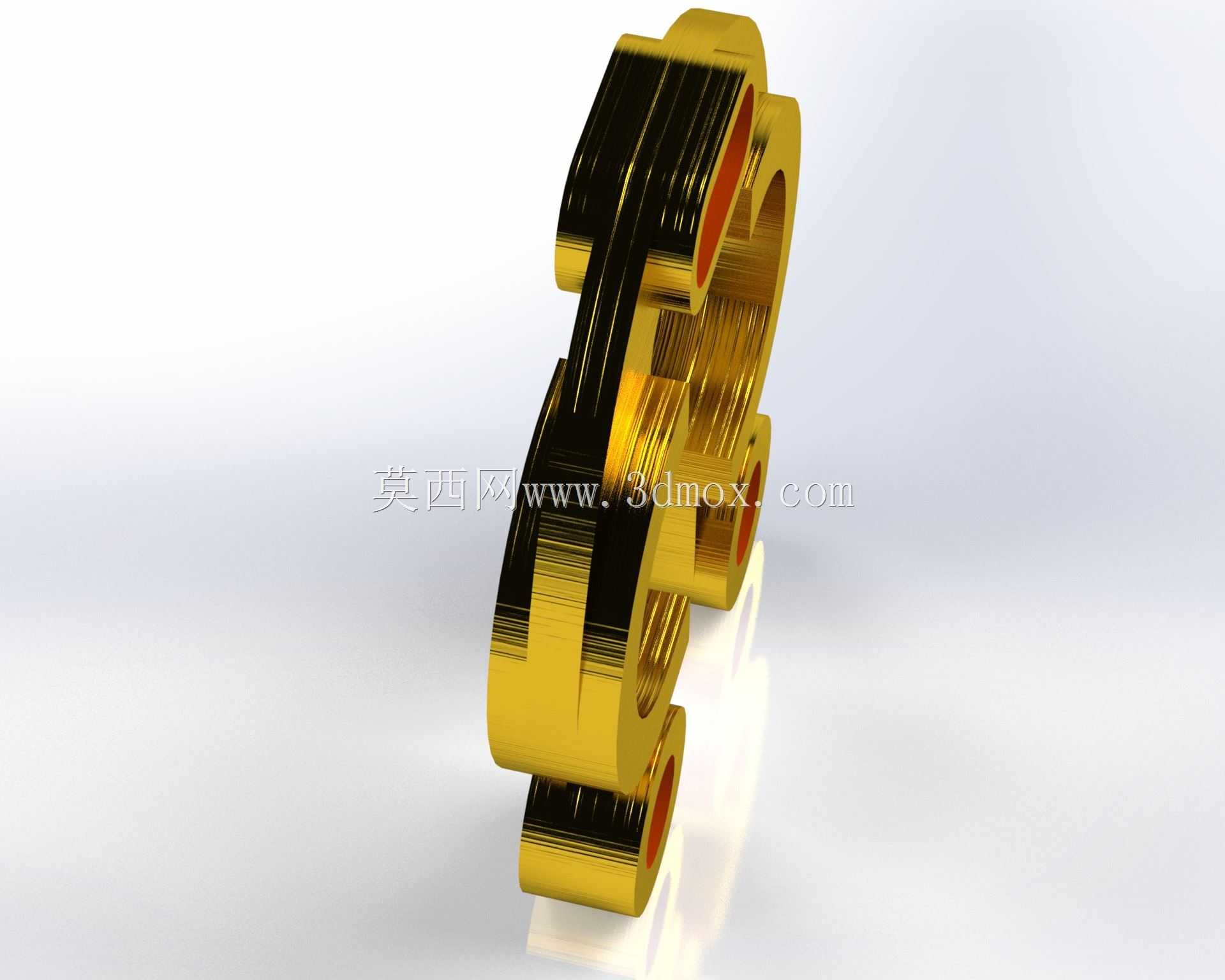

　　这类C型开口式锁紧连接构件，多应用在仪器仪表装夹定位、小型检测设备工位快换、实验室传感组件固定场景中，日常在精密检测台架、教学实训工装、小型流体管路快接结构里也能见到它的身影，核心作用是通过开口环抱结构实现快速装夹与拆卸，无需完全拧下紧固件就能完成组件更换，大幅缩减工位调整的辅助时长。从结构设计逻辑来看，构件主体采用对称式C型环抱轮廓，上端设置带长圆槽的锁紧定位段，长圆槽的设计预留了5mm的调节余量，可适配一定范围内的安装尺寸偏差，避免加工误差导致装配卡滞；主体轮廓的R90、R45圆弧过渡，既消除了尖角应力集中点，也让环抱受力时的应力分布更均匀，不会在频繁开合锁紧的过程中出现根部断裂问题。下端两个带通孔的同轴凸耳，

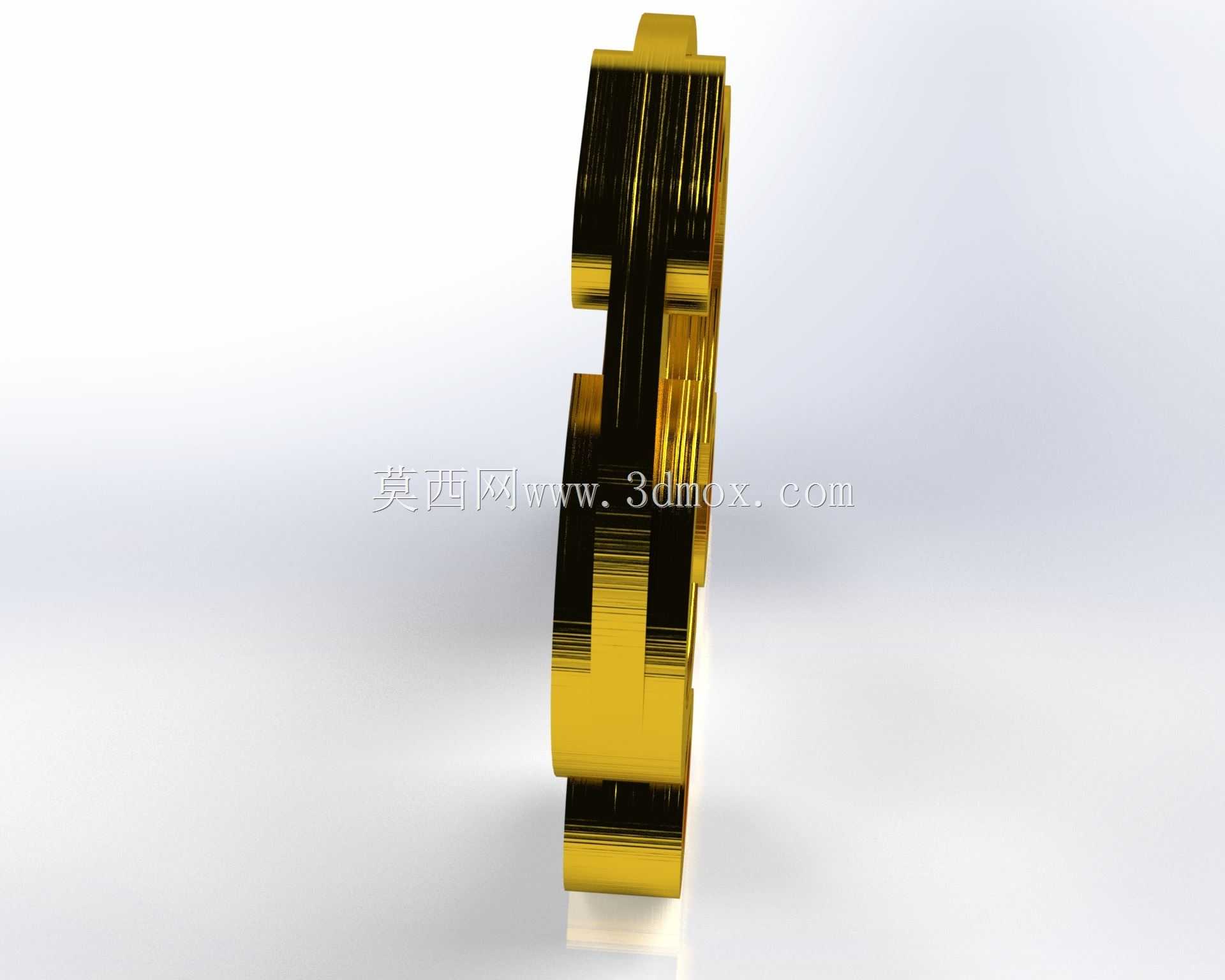

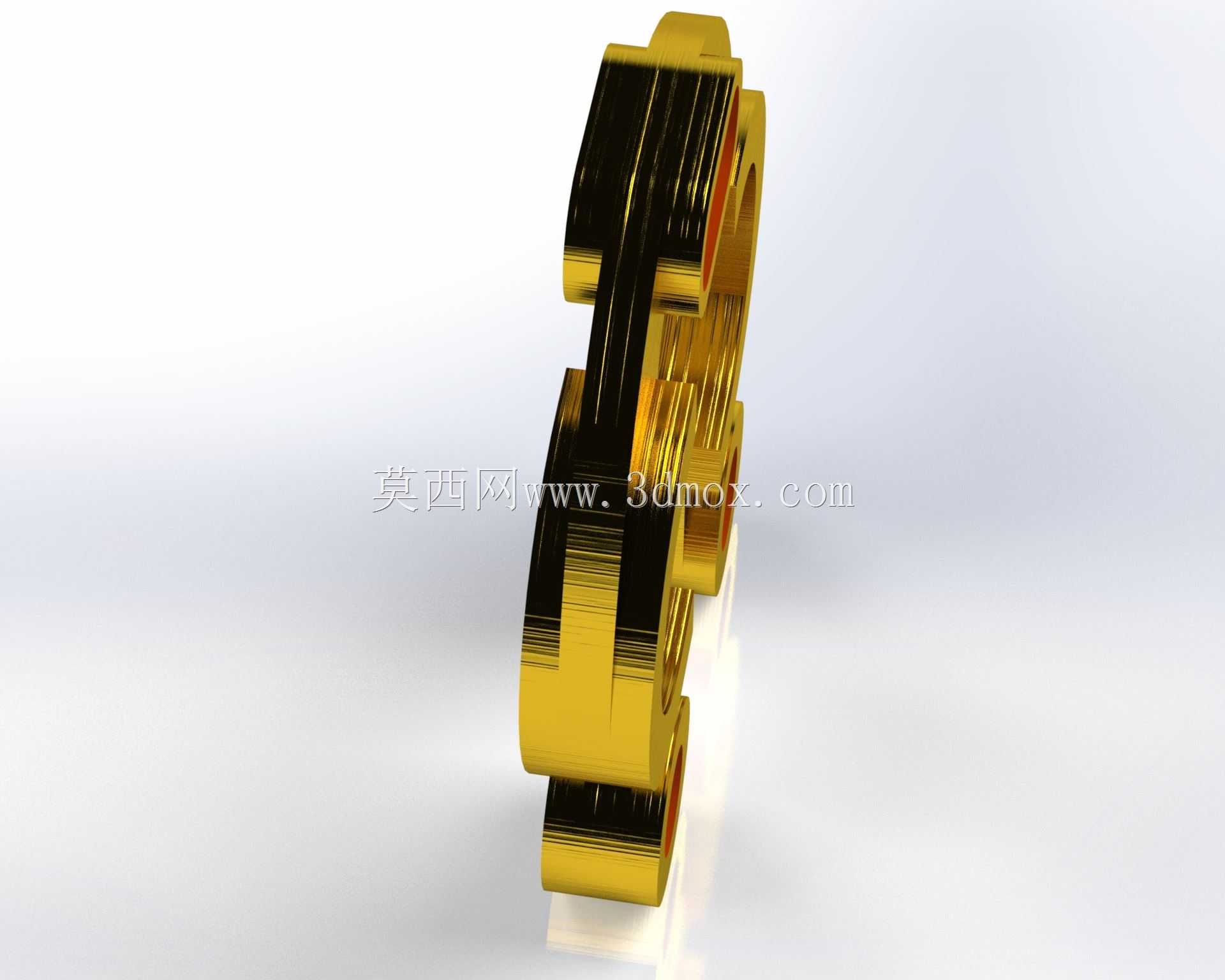

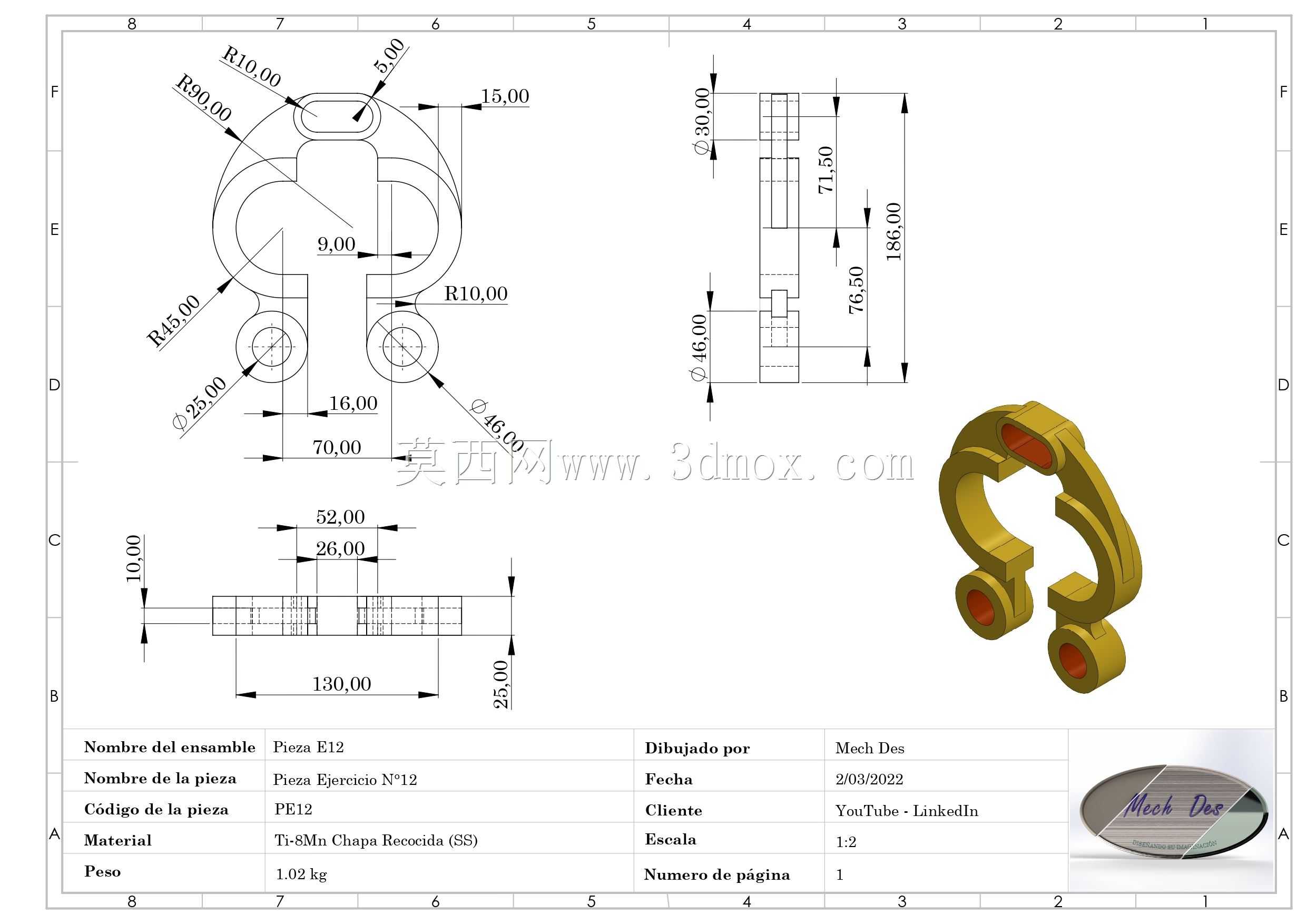

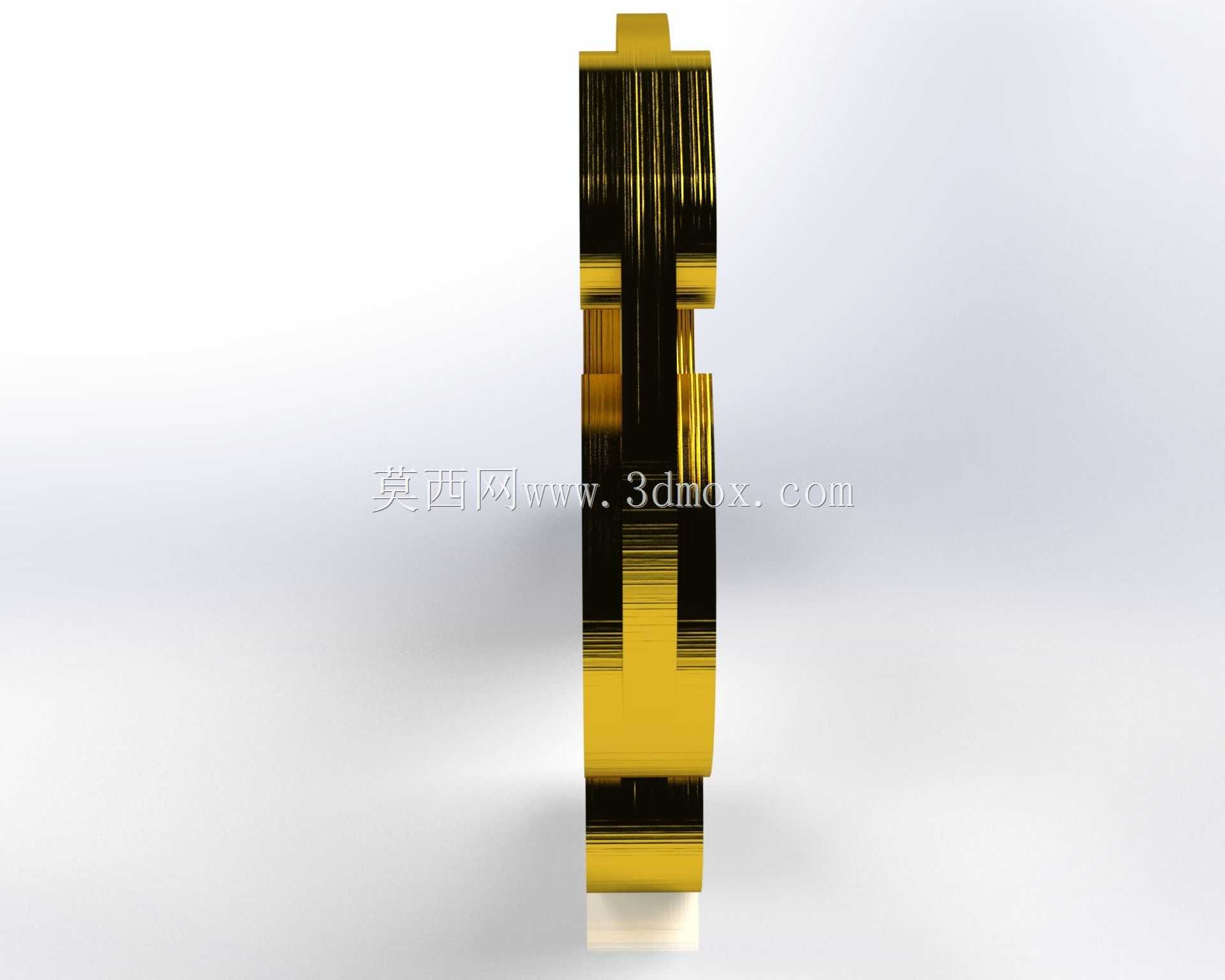

　　是整个构件的铰接受力点，通孔直径为25mm，可匹配标准圆柱销实现与基座的铰接连接，两个凸耳的中心距设定为70mm，这个尺寸是结合常见仪表安装座的孔位间距确定的，能直接适配多数通用装夹基座的安装接口，无需额外加工转接板。从安装边界尺寸来看，构件整体最大长度为130mm，最大宽度方向尺寸为52mm，厚度方向总尺寸为25mm，安装时需要预留的环抱空间内径不小于90mm，才能保证C型开口顺利卡入待装夹的柱状或轴类部件；上端锁紧段的宽度为15mm，配套的紧固件可选用M12规格的螺栓，锁紧时的预紧力控制在合理区间即可，不会因为过度锁紧导致长圆槽段出现塑性变形。构件中部9mm宽的定位凸台，是装配时的轴向定位基准，

　　安装时凸台端面与待固定组件的端面贴合，就能保证整个构件的安装位置精度，避免锁紧后出现轴向窜动。两个下端凸耳的外圆直径为46mm，凸耳厚度与主体厚度保持一致，铰接销穿入后，销的两端需要加装平垫与开口销，防止构件在频繁开合过程中出现销轴脱出的问题。从受力特性来看，这类构件在工作状态下，主要承受环抱锁紧带来的弯曲应力，以及装夹组件自重带来的剪切应力，圆弧过渡段的R10圆角设计，刚好对应应力集中的关键位置，通过圆角分散应力，让构件的疲劳寿命满足频繁装拆的使用需求。在实际选型应用时，需要注意待装夹部件的外径不能超过C型开口的最大环抱直径，也就是90mm，同时安装基座的两个铰接孔同轴度需要控制在0.1mm以内，避免铰接时出现卡滞，

　　影响开合的顺畅度；如果应用在有振动的检测工位上，可以在铰接销处加装阻尼垫圈，减少振动带来的紧固件松动问题。这类构件的结构没有复杂的曲面特征，加工时可采用板材线切割下料后，再进行铣削加工孔位与凸台，最后做表面氧化处理提升防锈能力，加工工艺性较好，适合小批量定制生产，也能满足实训教学中的零件测绘、建模练习、装配验证等教学场景需求。
