等节距圆柱压缩螺旋弹簧结构设计

这款等节距圆柱压缩螺旋弹簧，是机械传动与流体控制回路里极为常见的弹性储能元件，在阀门类设备的阀块组件中，这类弹簧主要承担阀芯复位、压力补偿、密封预紧的核心作用，是保障阀门启闭动作可靠性、压力调节稳定性的关键基础零件。从实际应用场景来看，这类弹簧不仅适配低压流体控制阀的复位机构，也可用于小型自动化设备的缓冲结构、工装夹具的压紧单元、电子设备的触点预紧结构，覆盖民用五金、工业流体控制、轻工机械等多个领域的弹性需求场景。

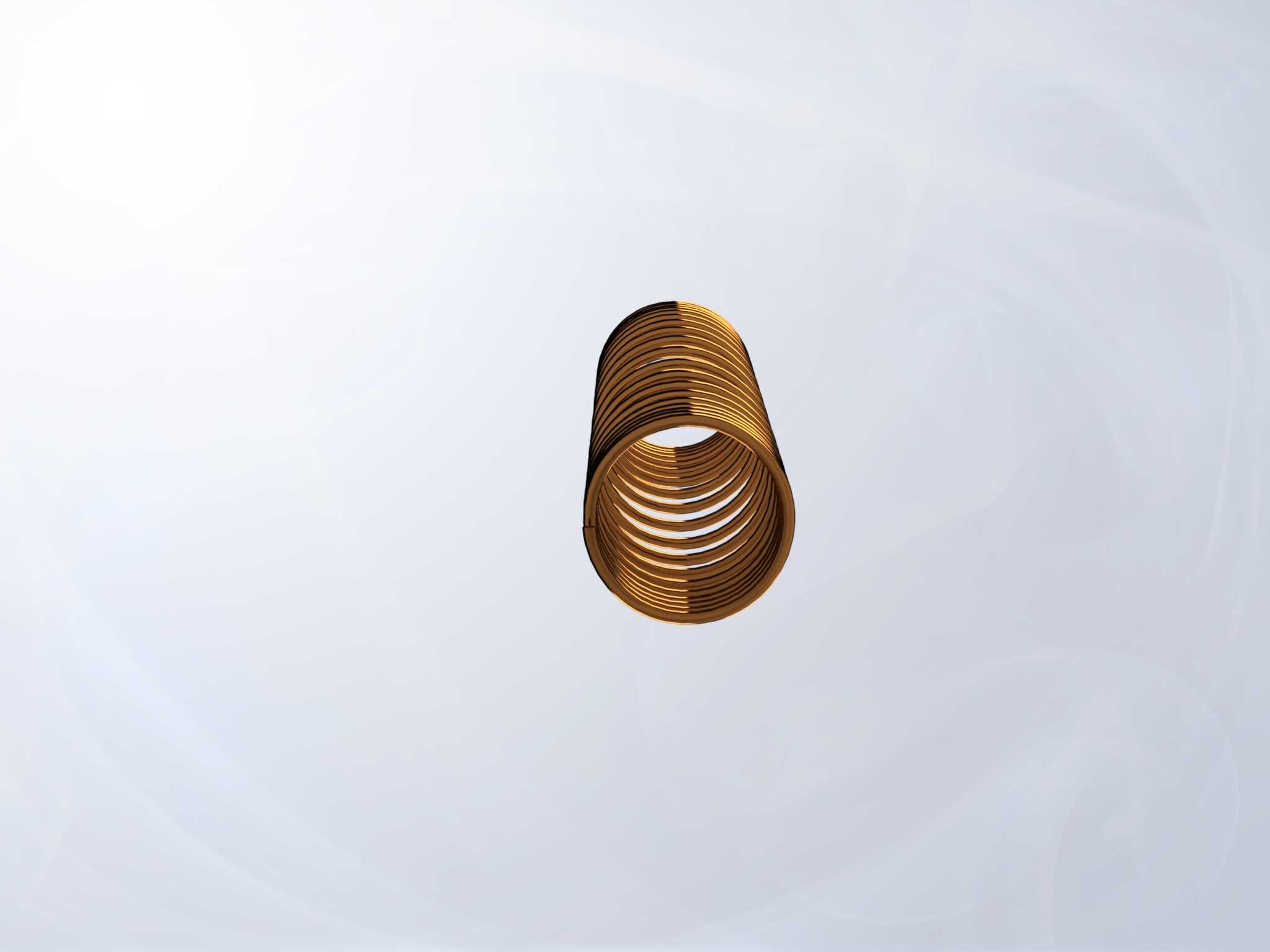

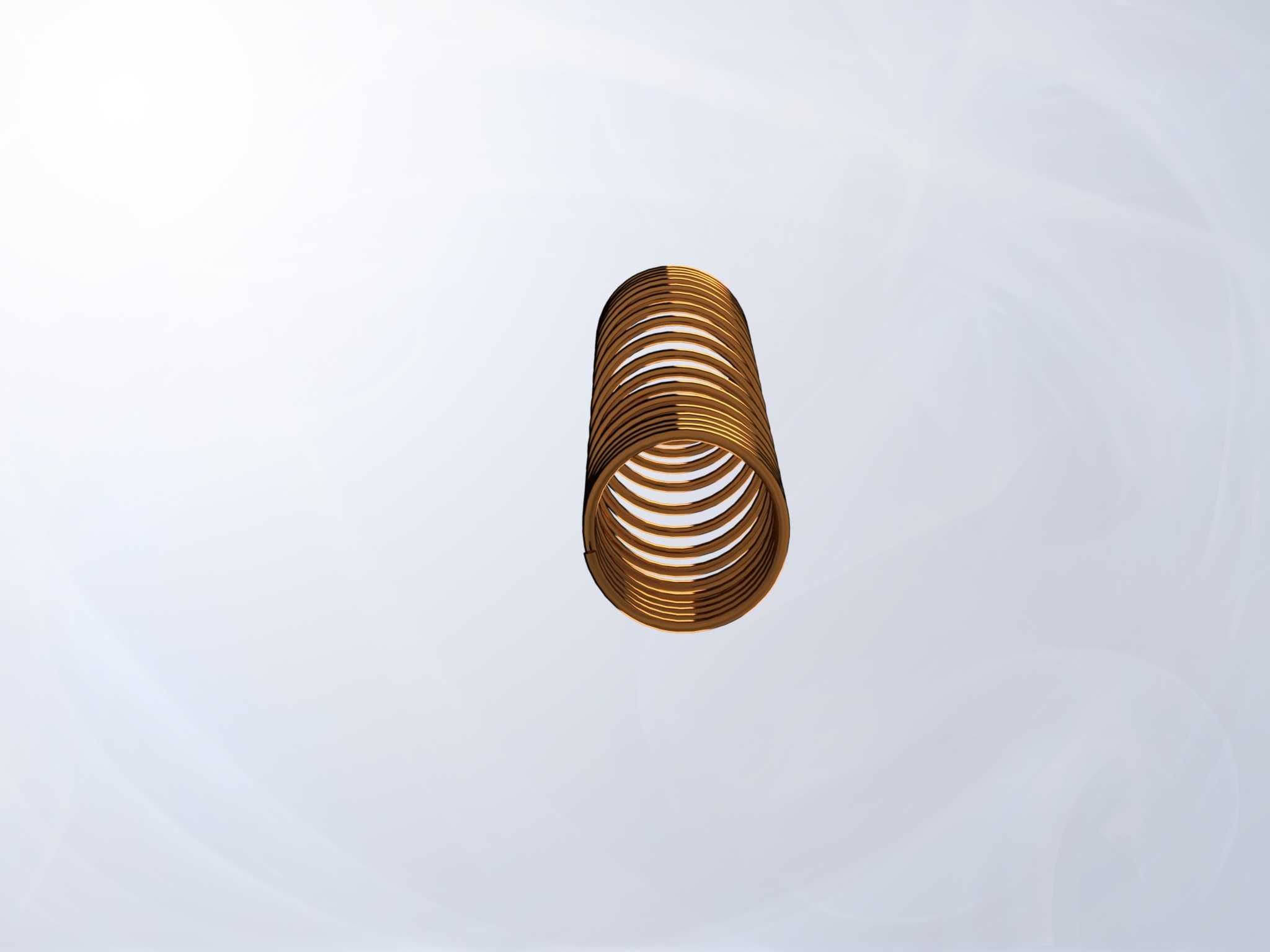

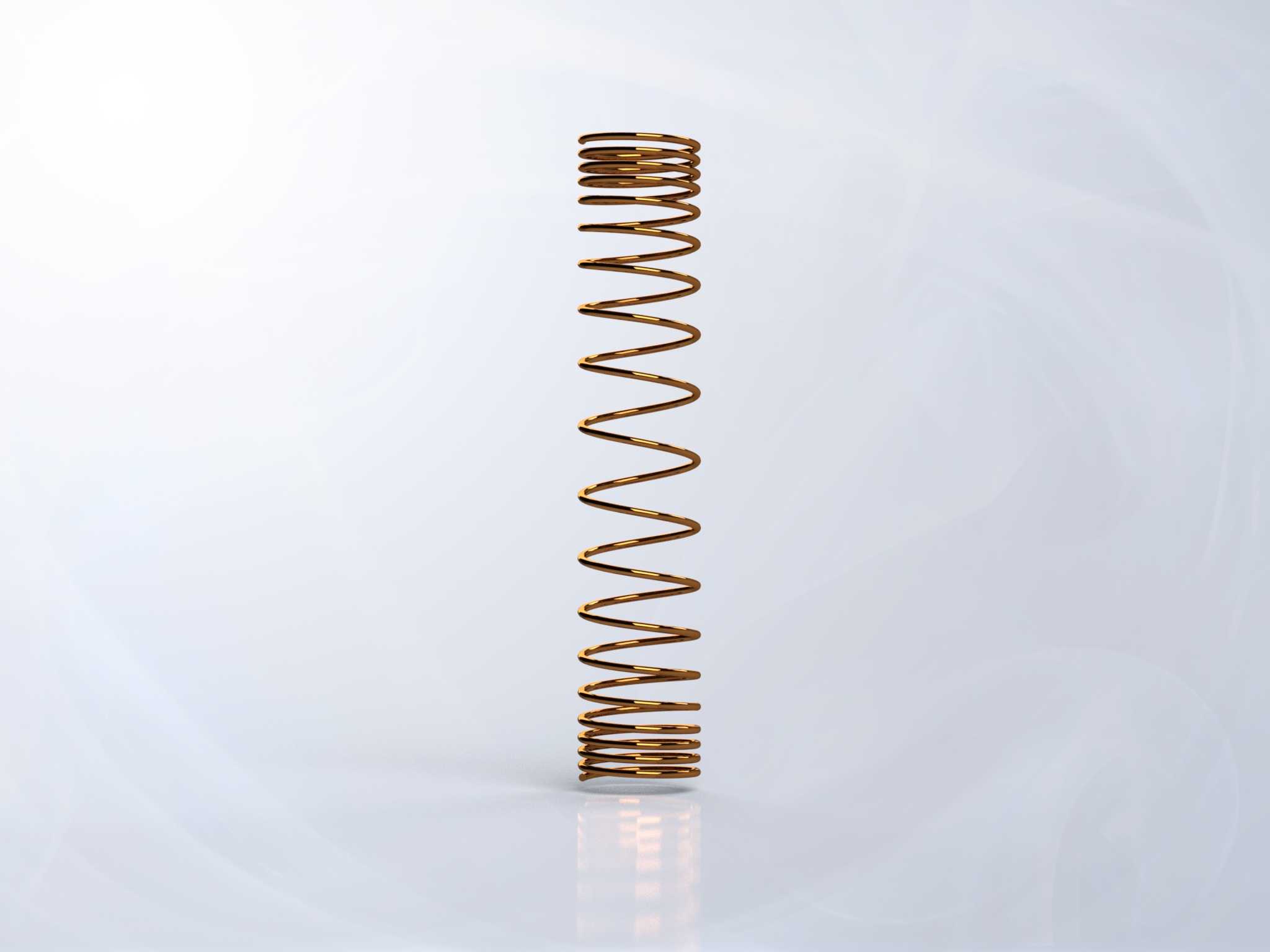

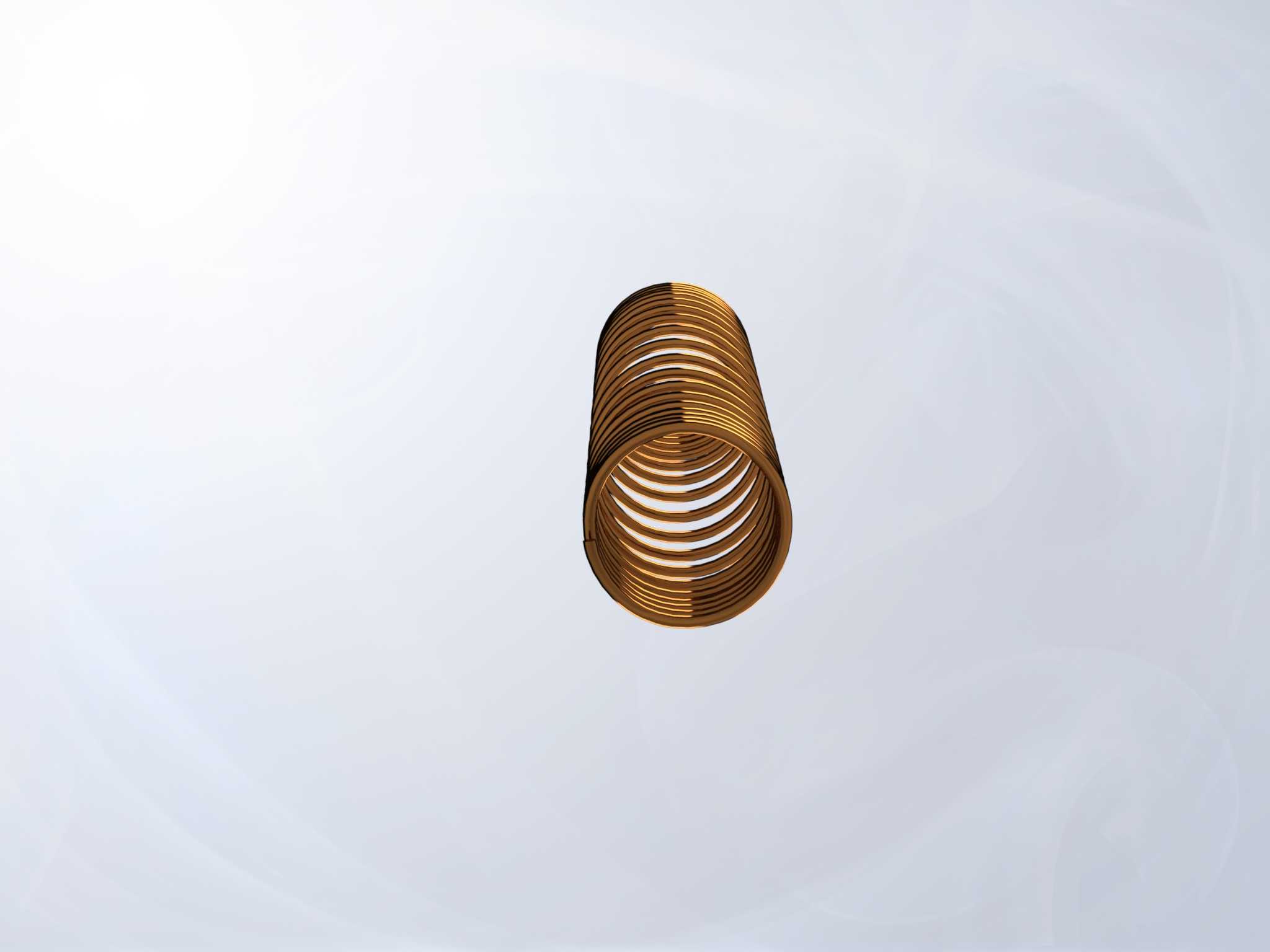

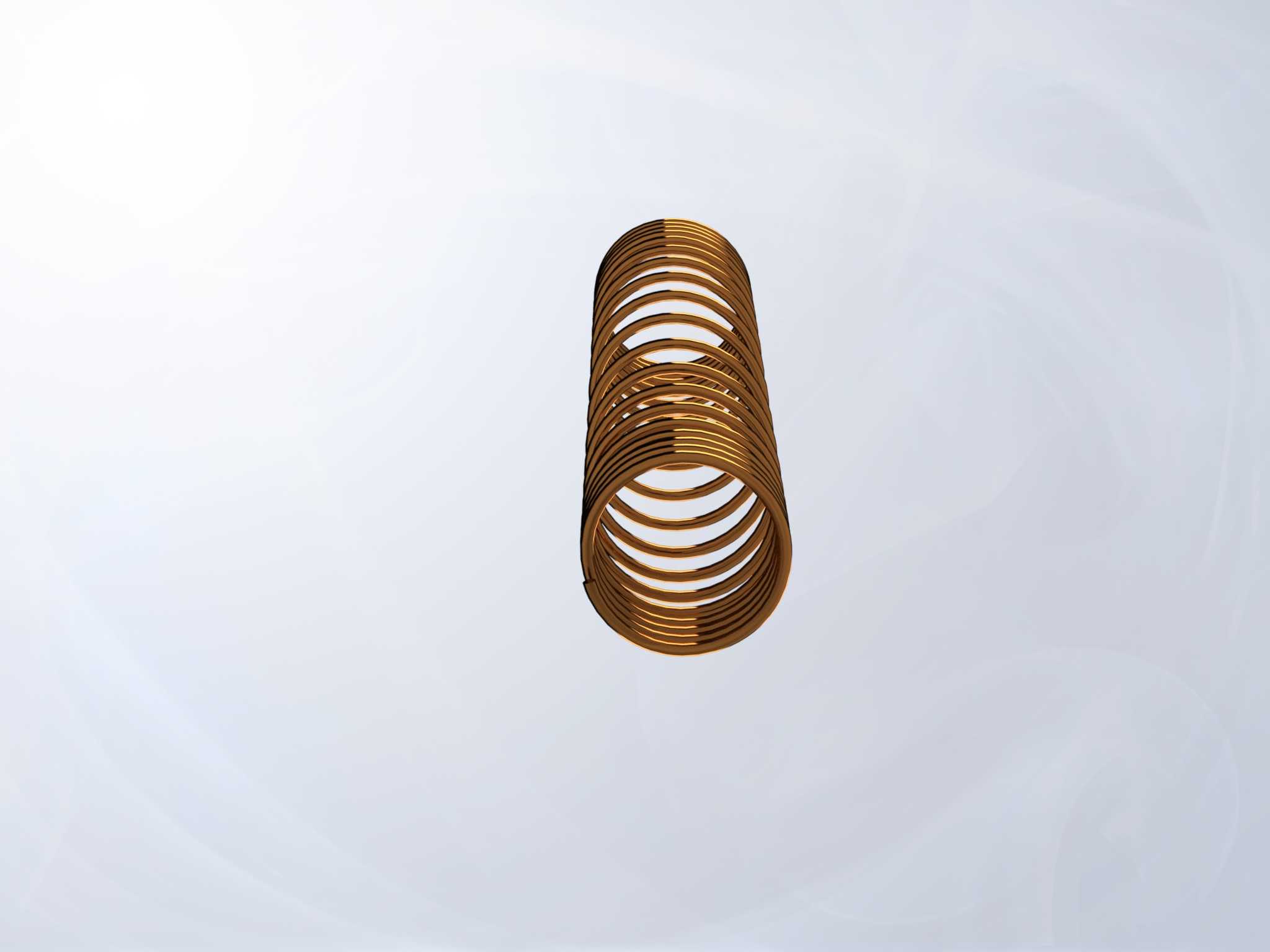

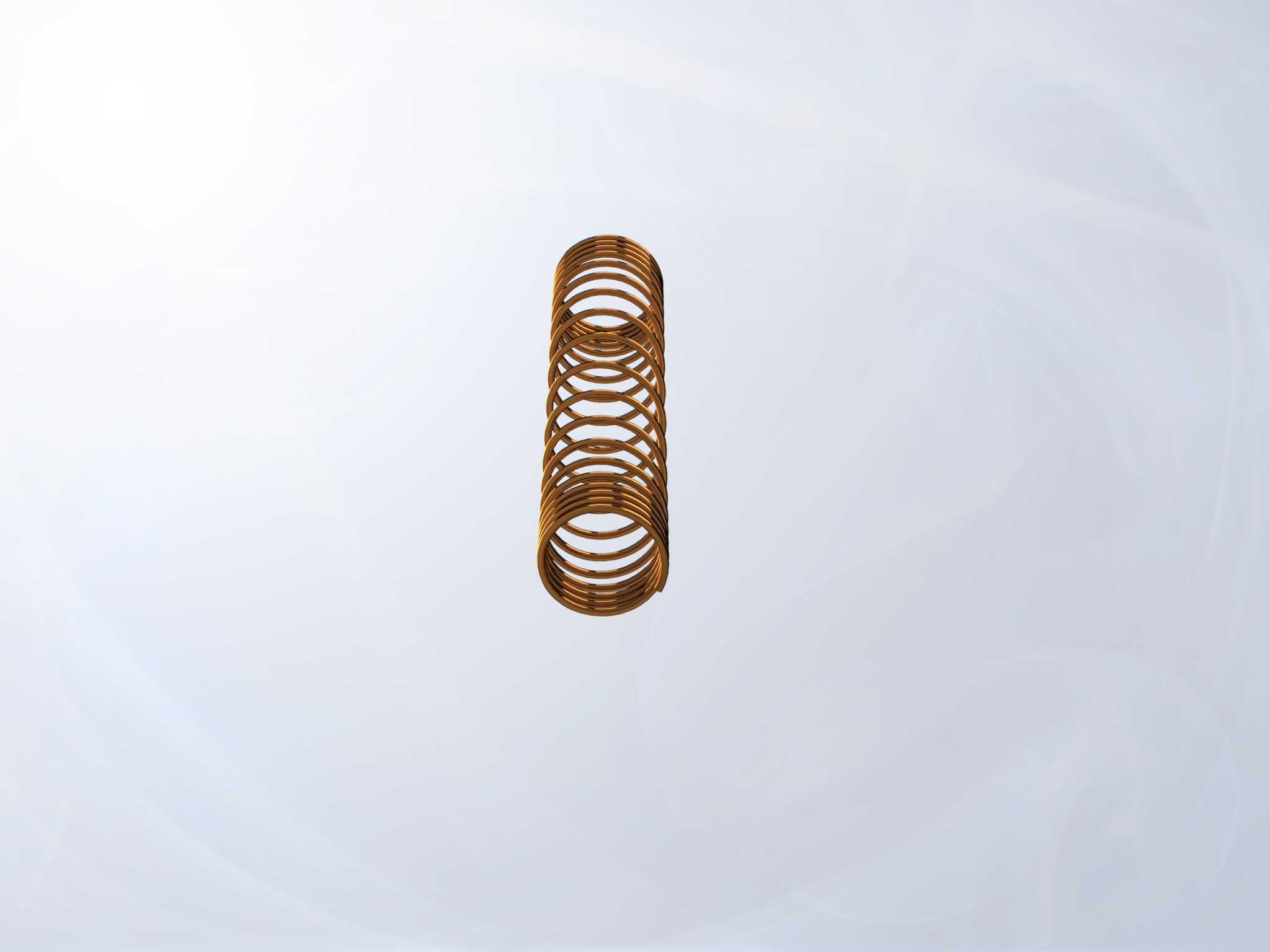

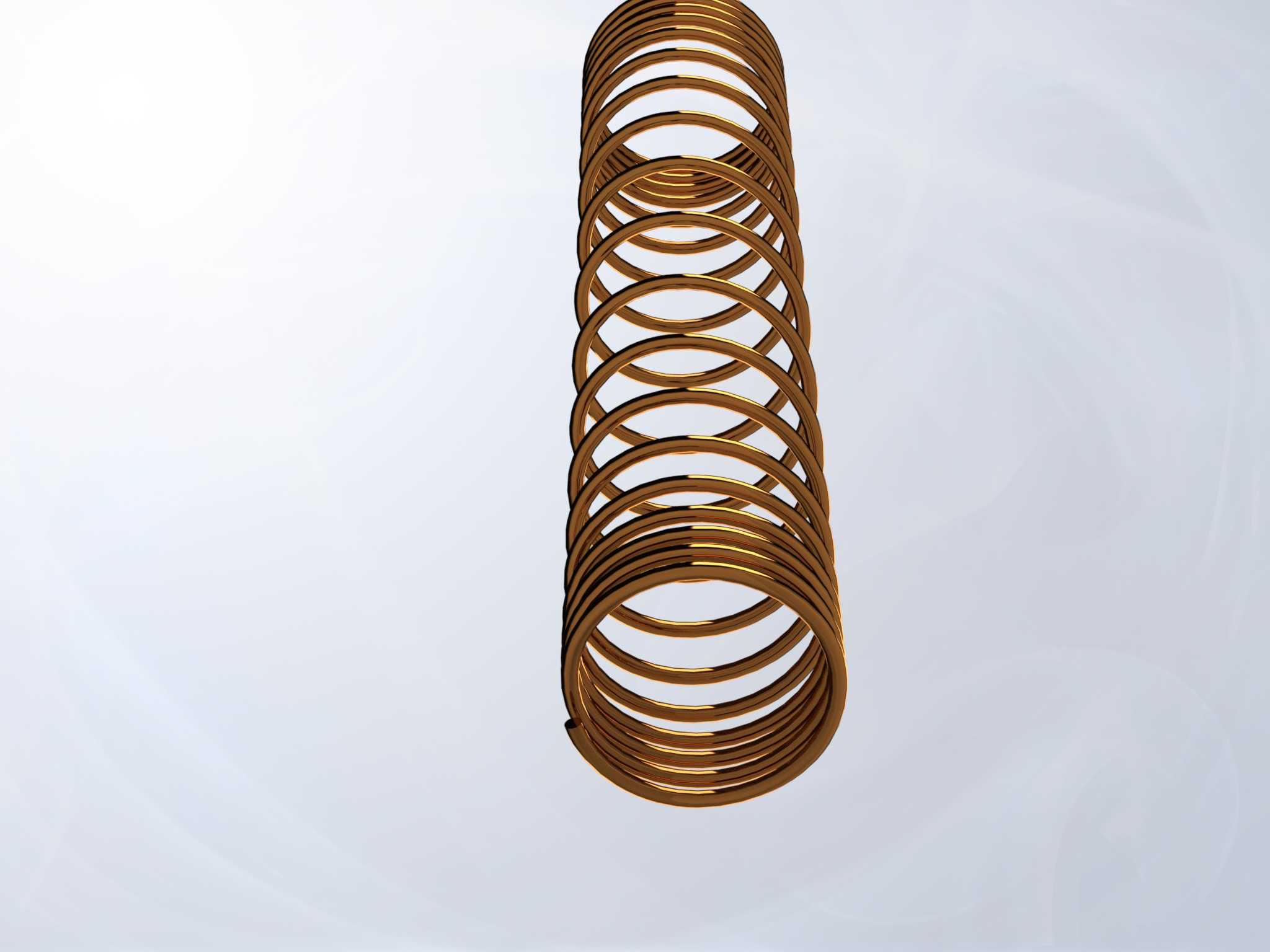

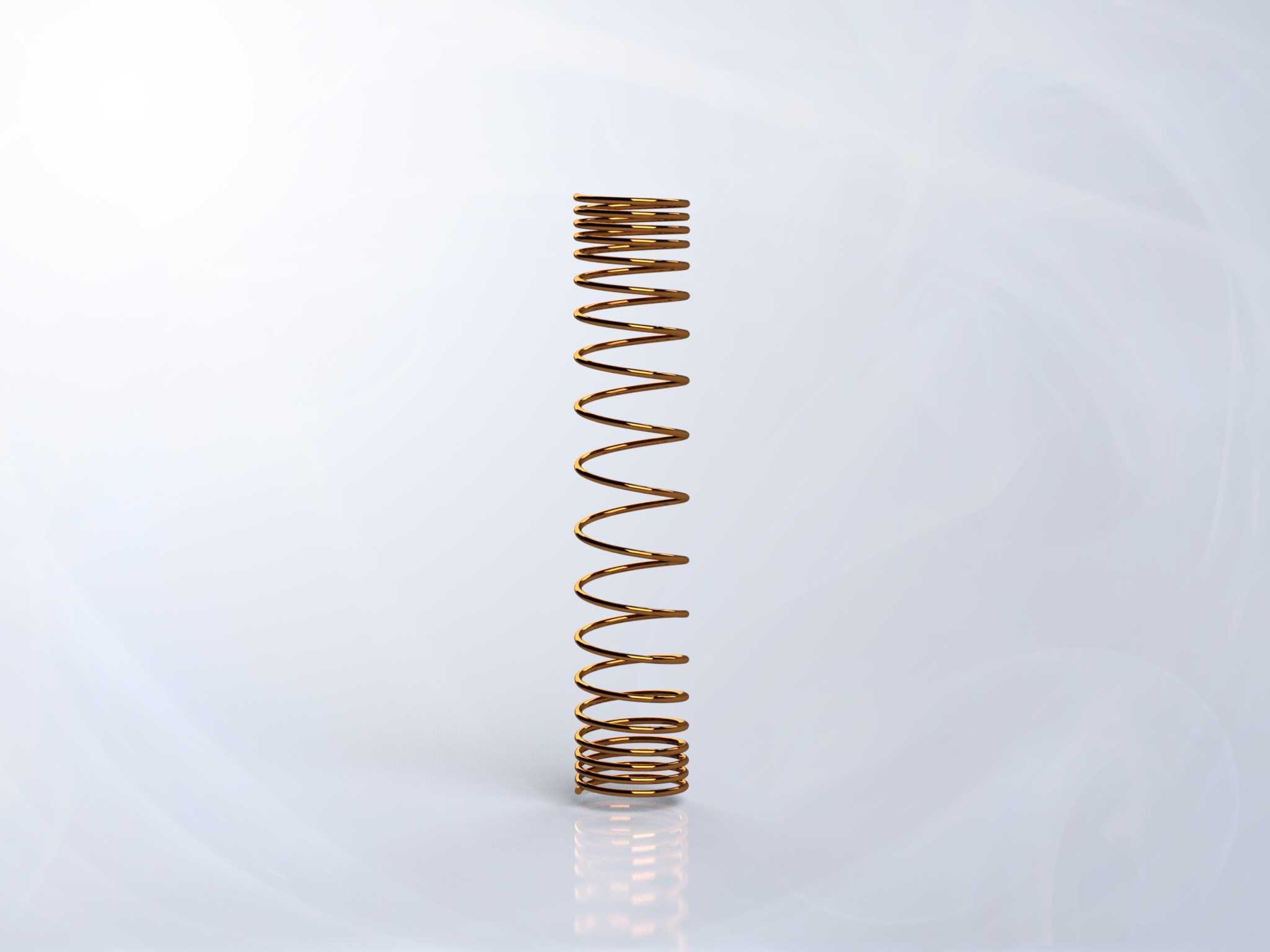

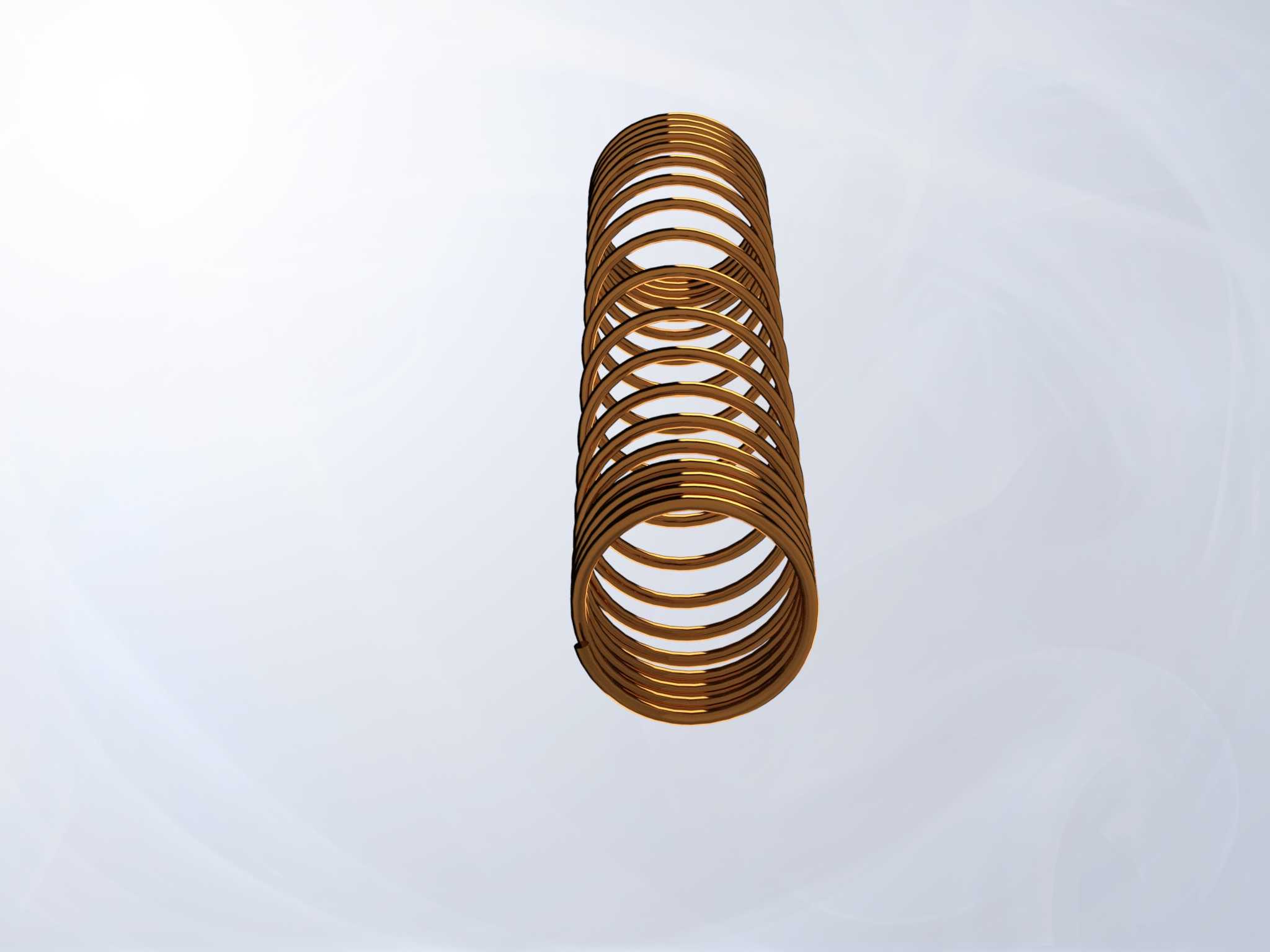

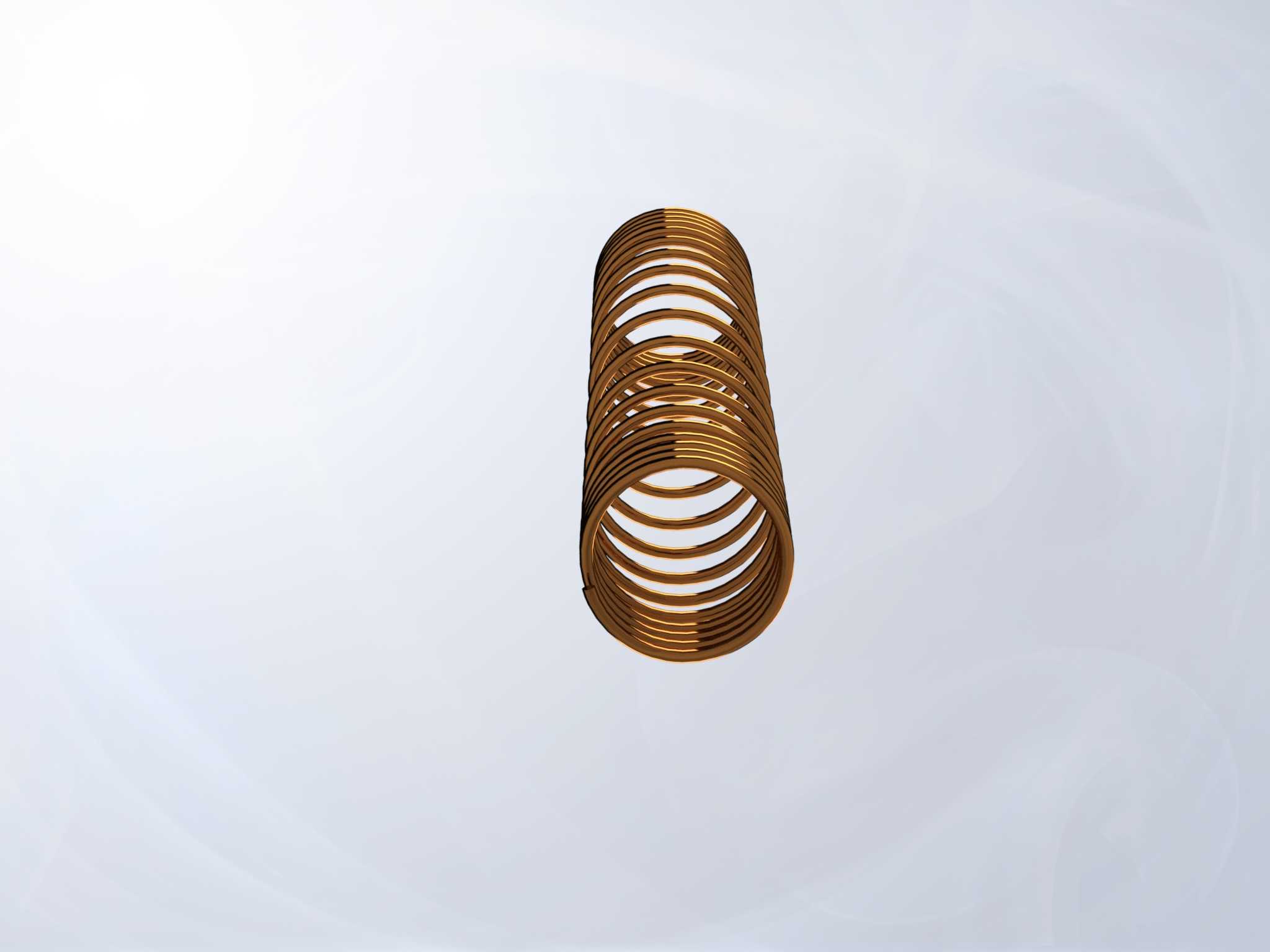

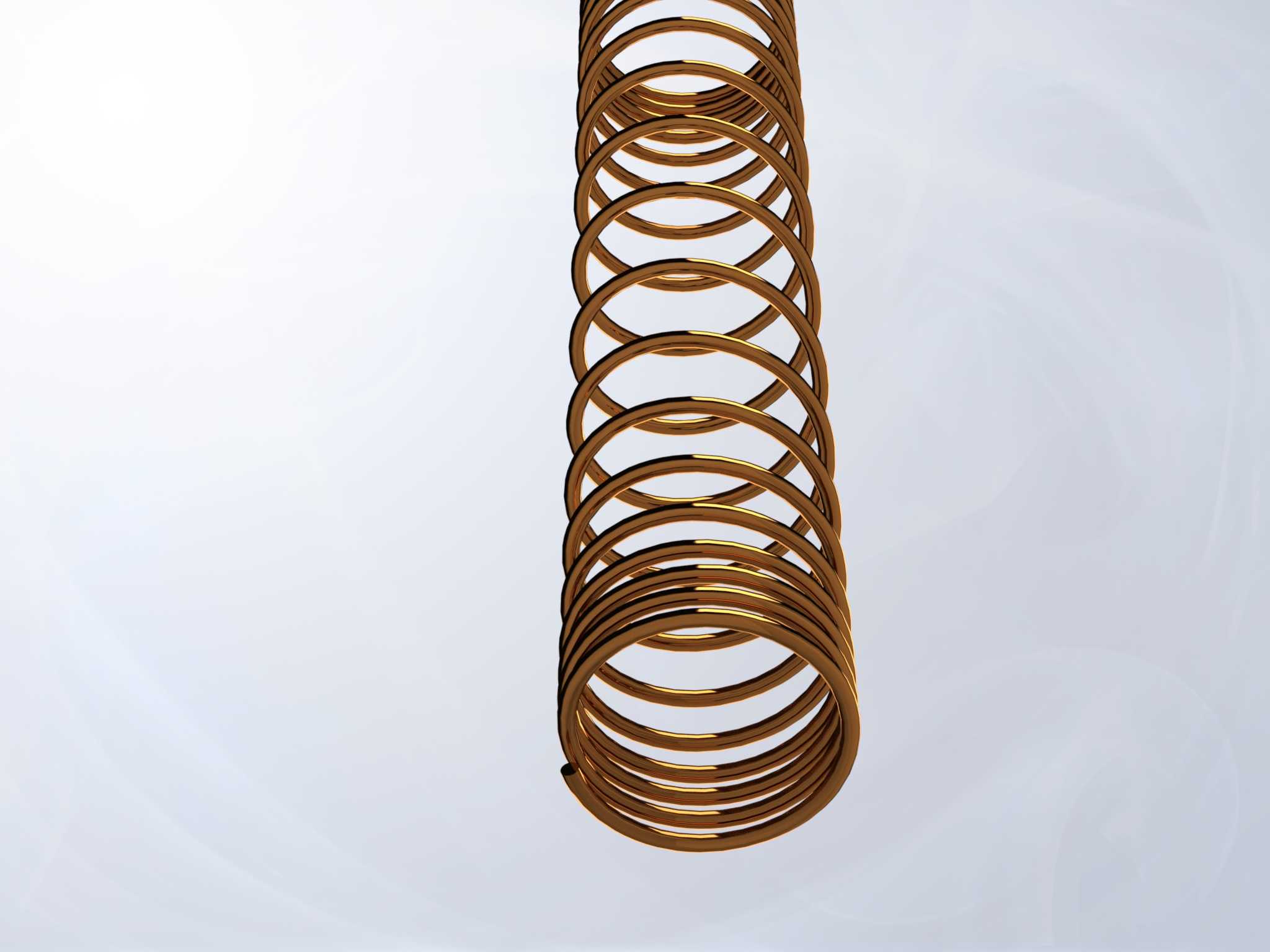

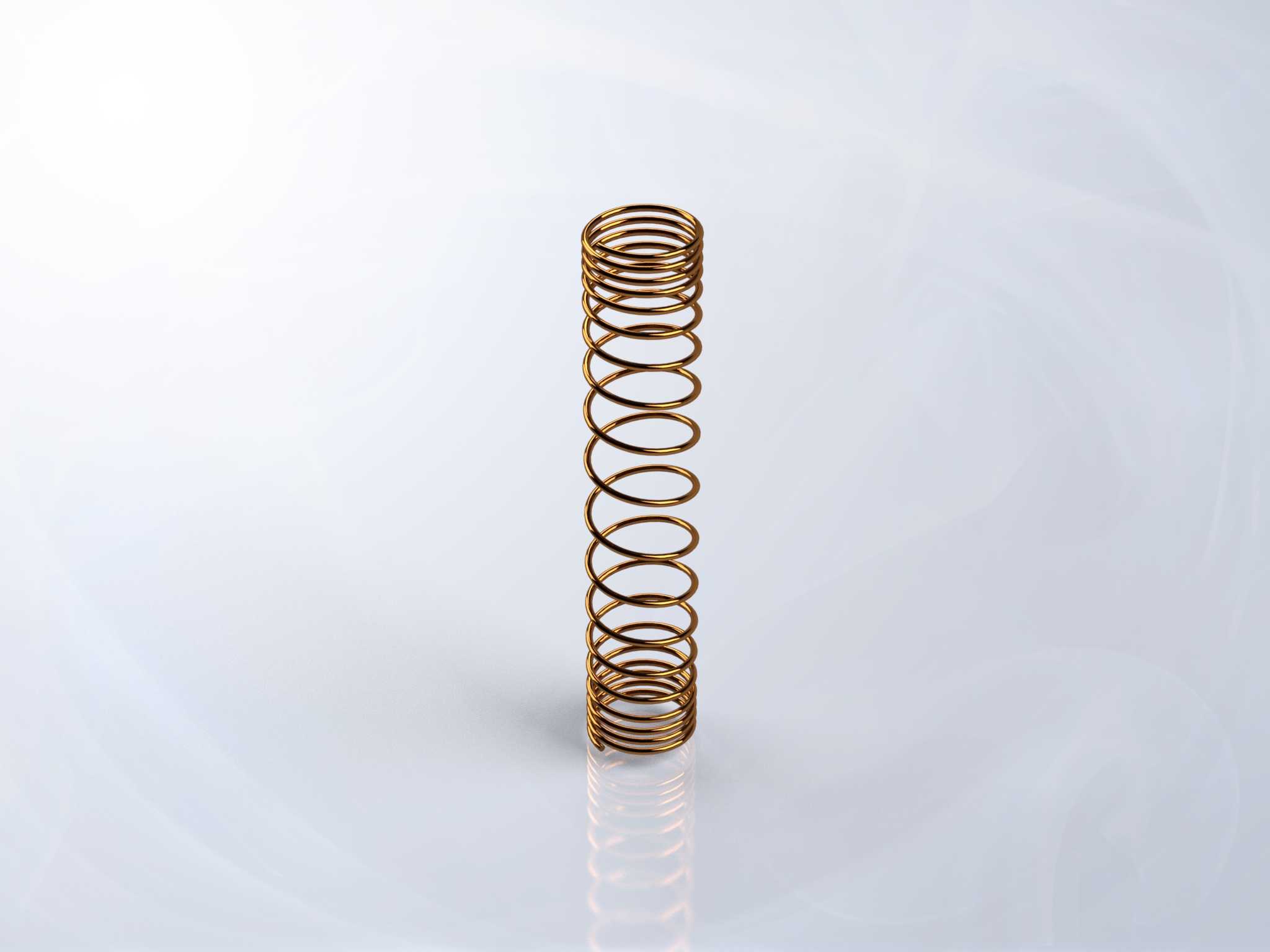

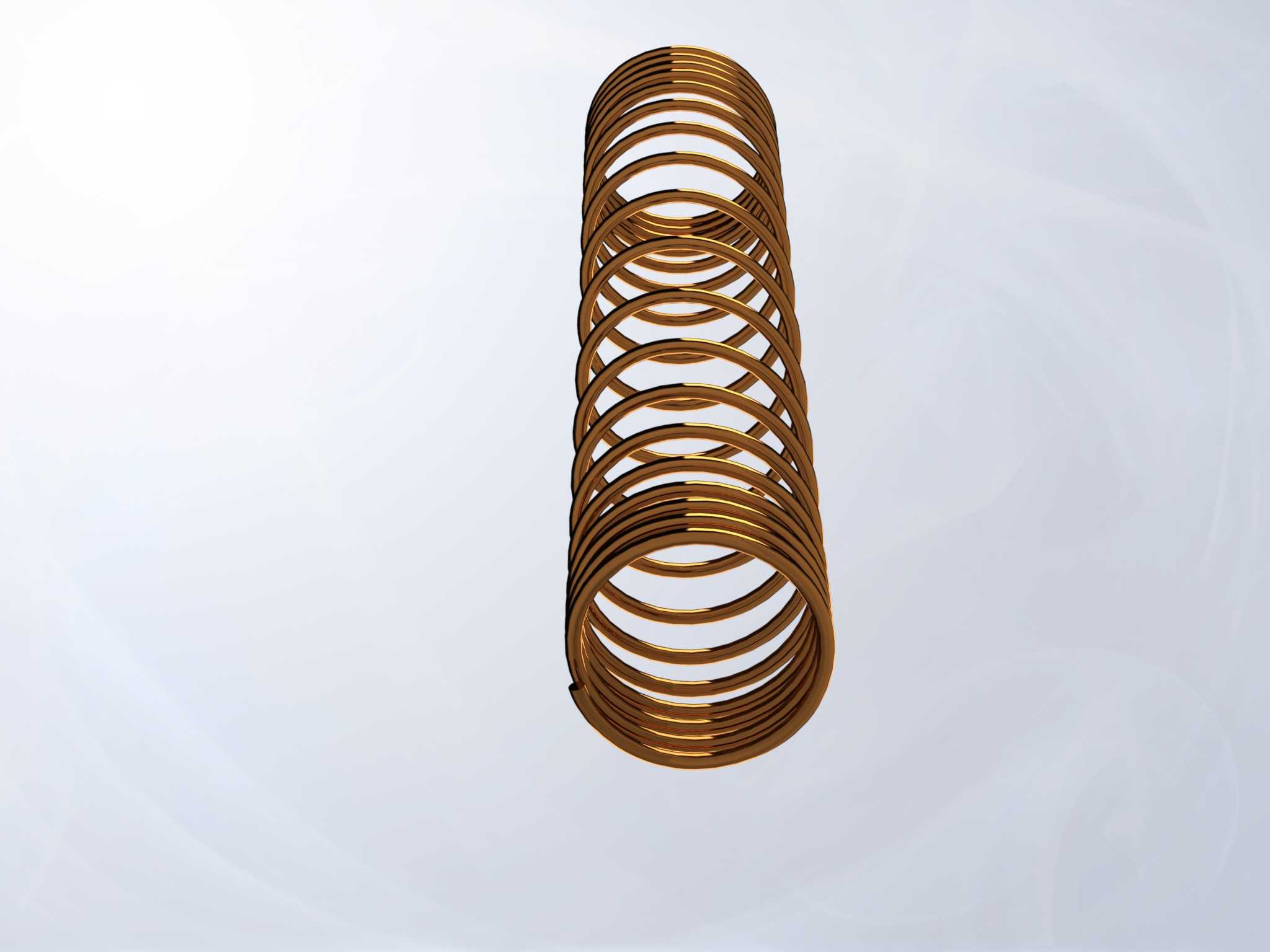

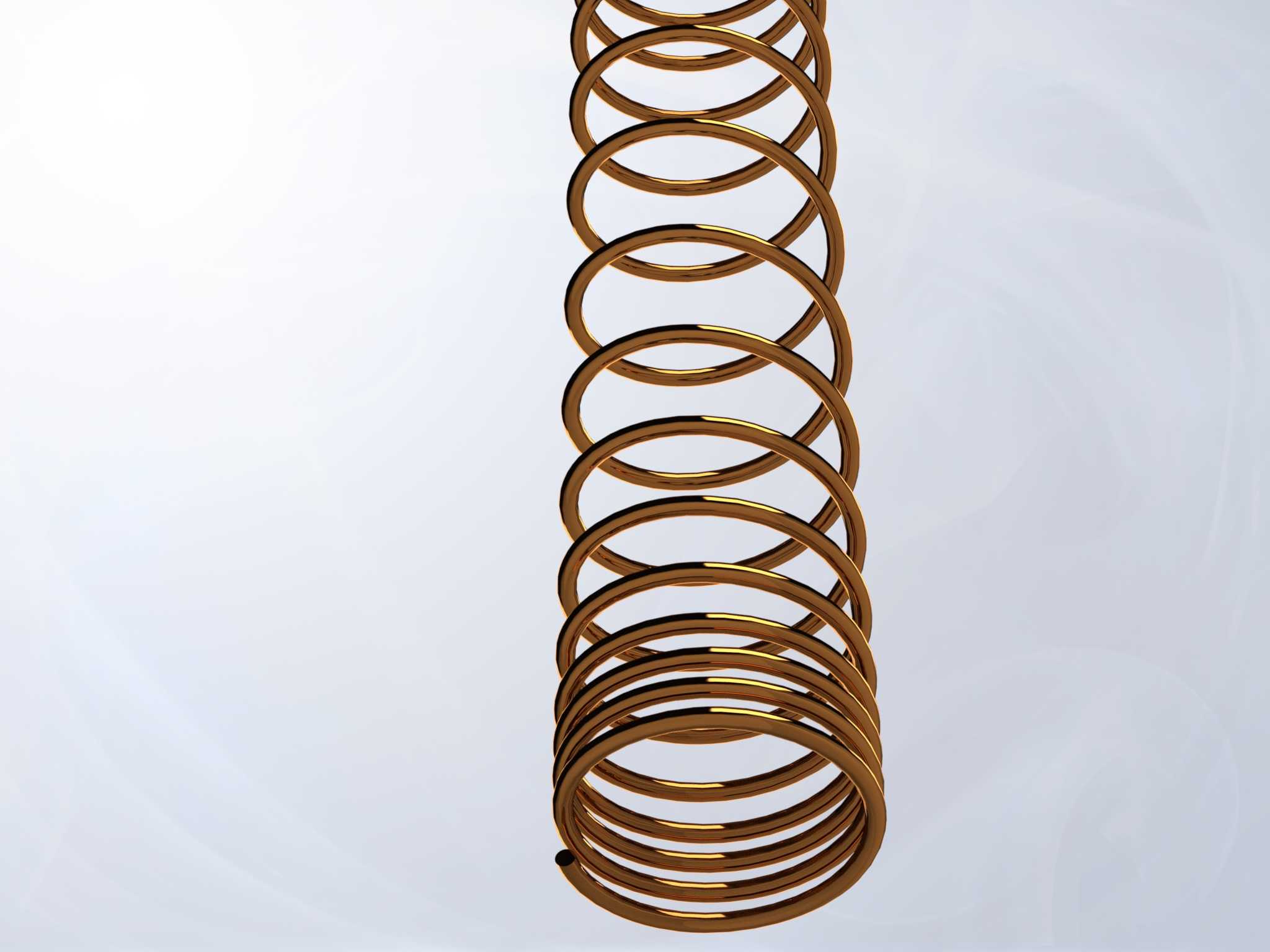

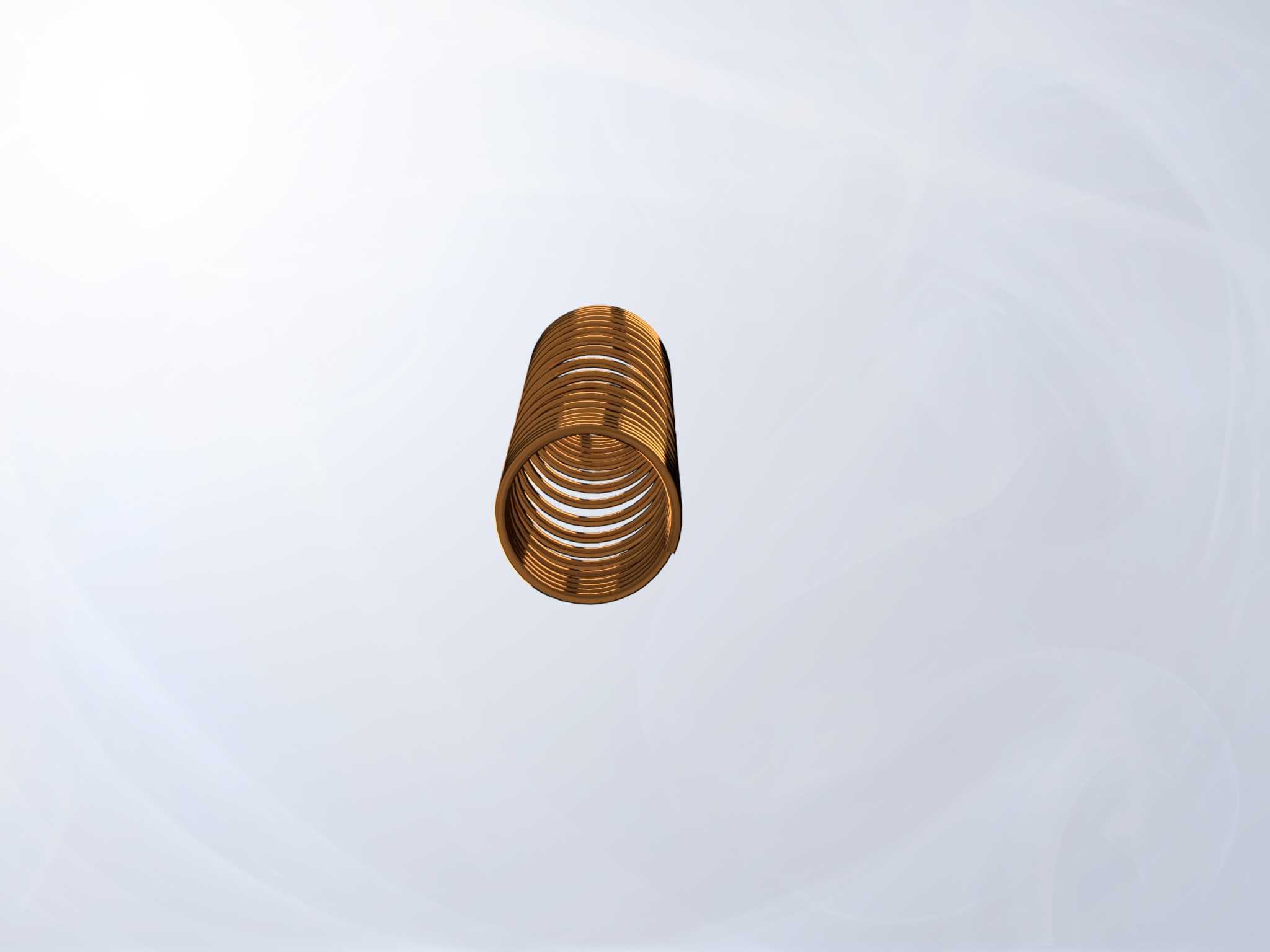

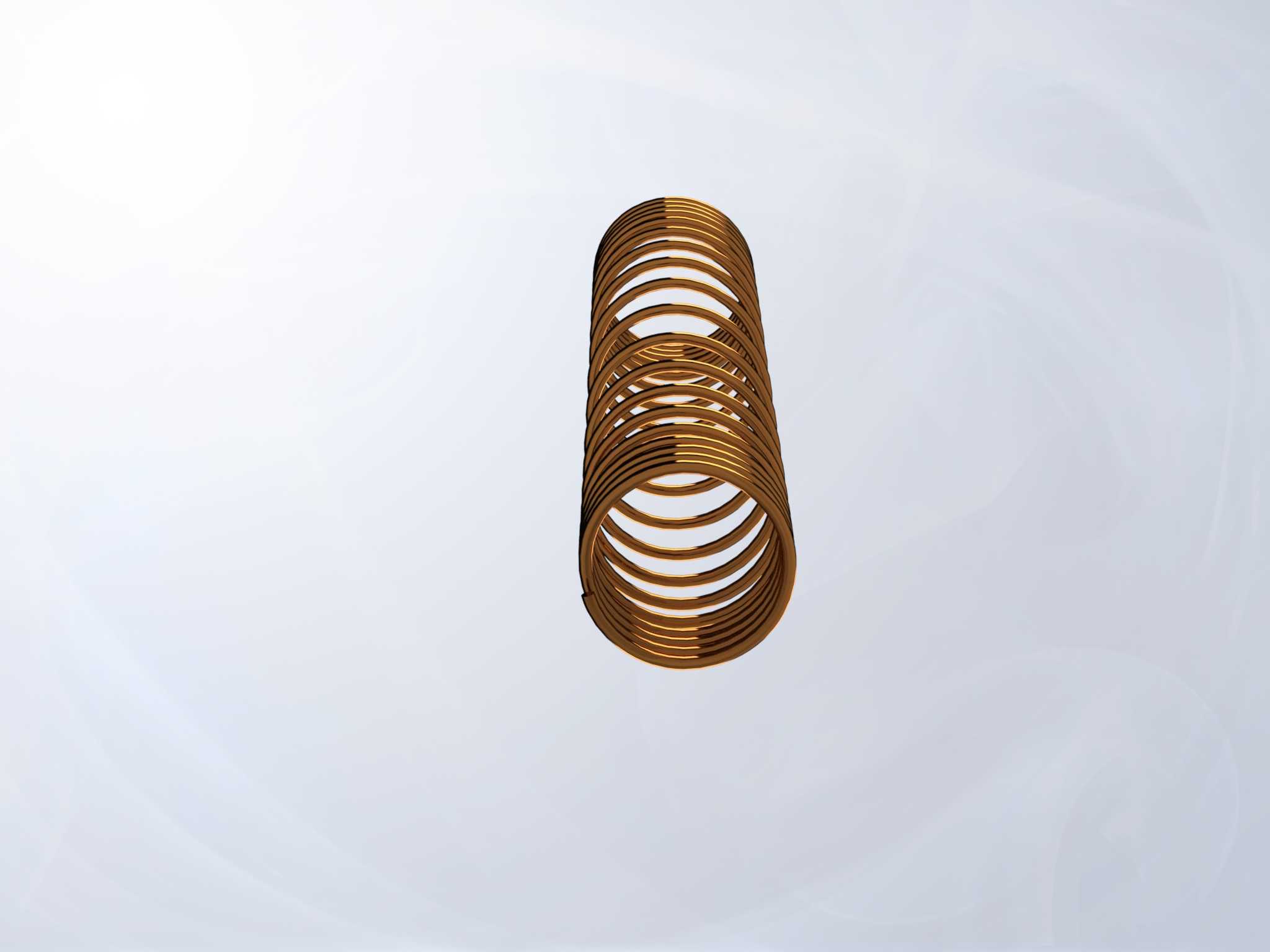

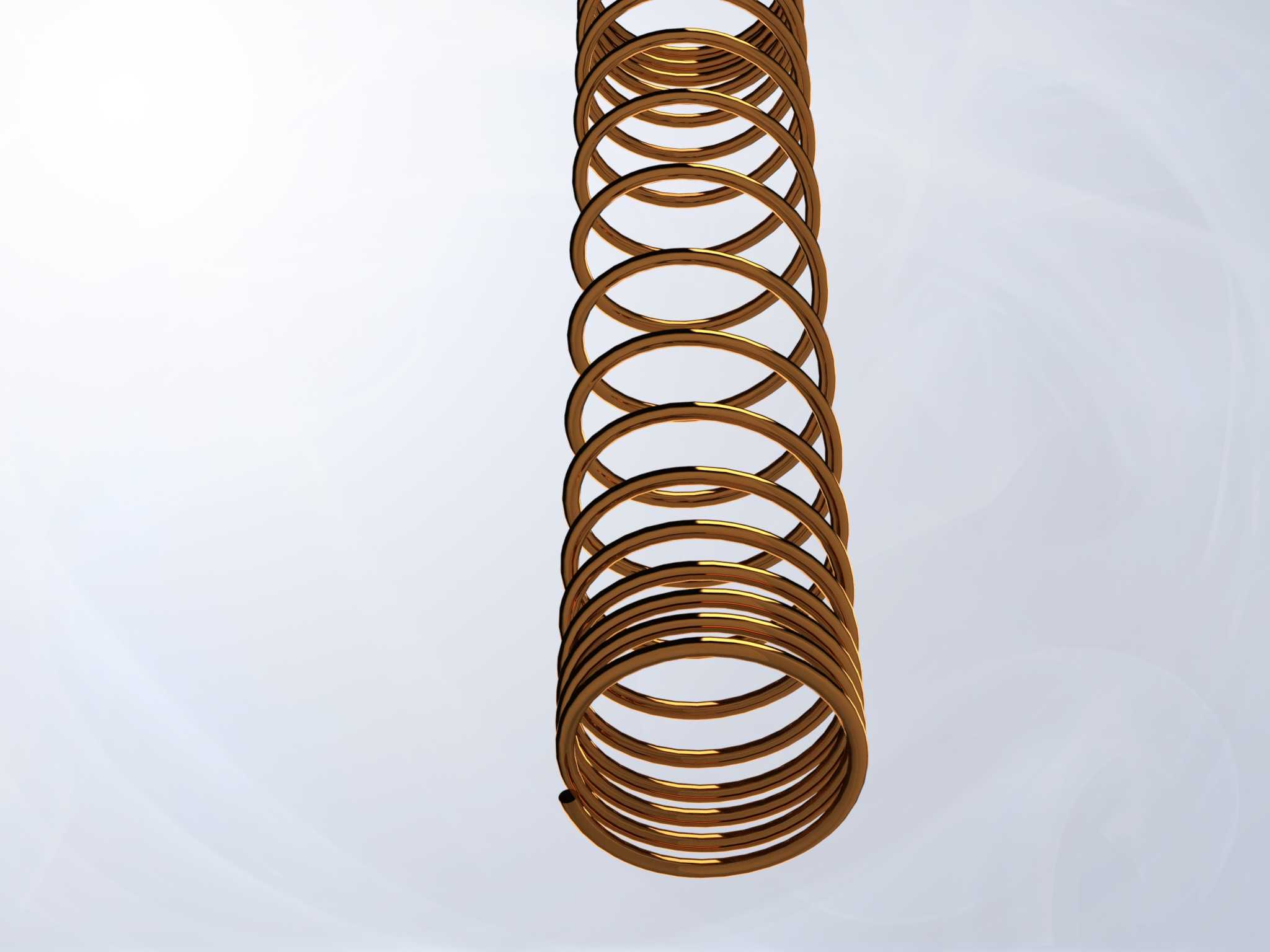

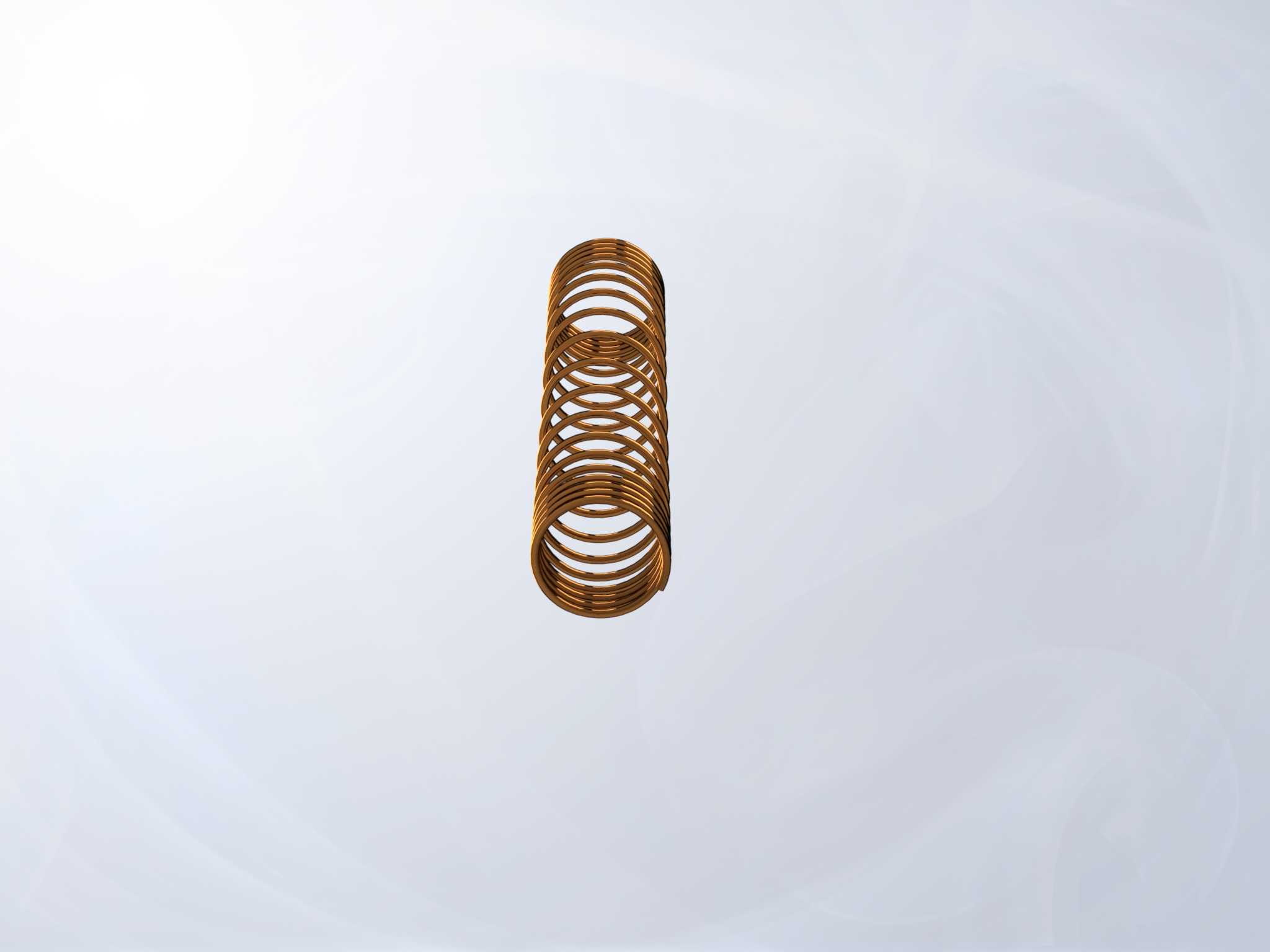

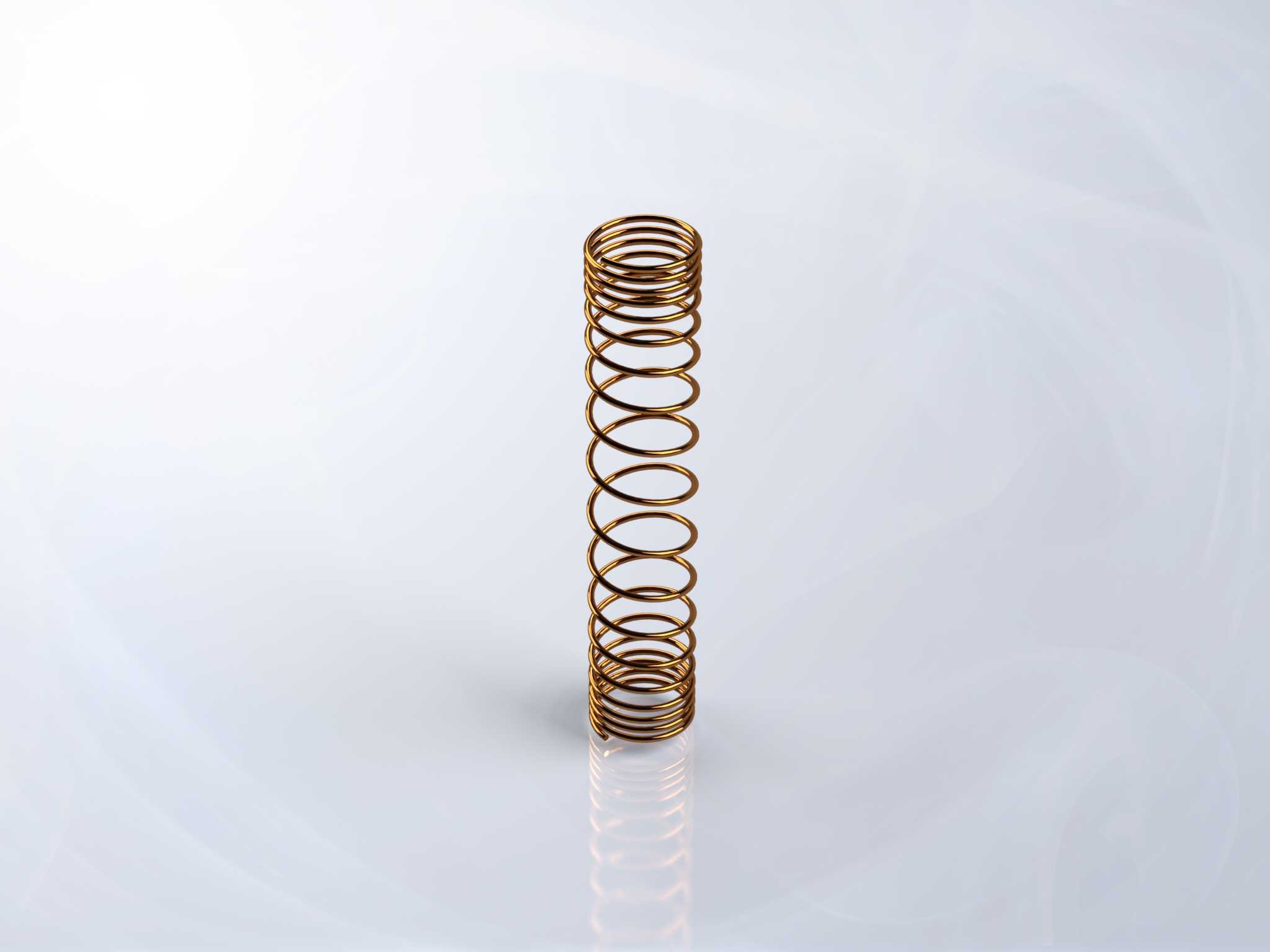

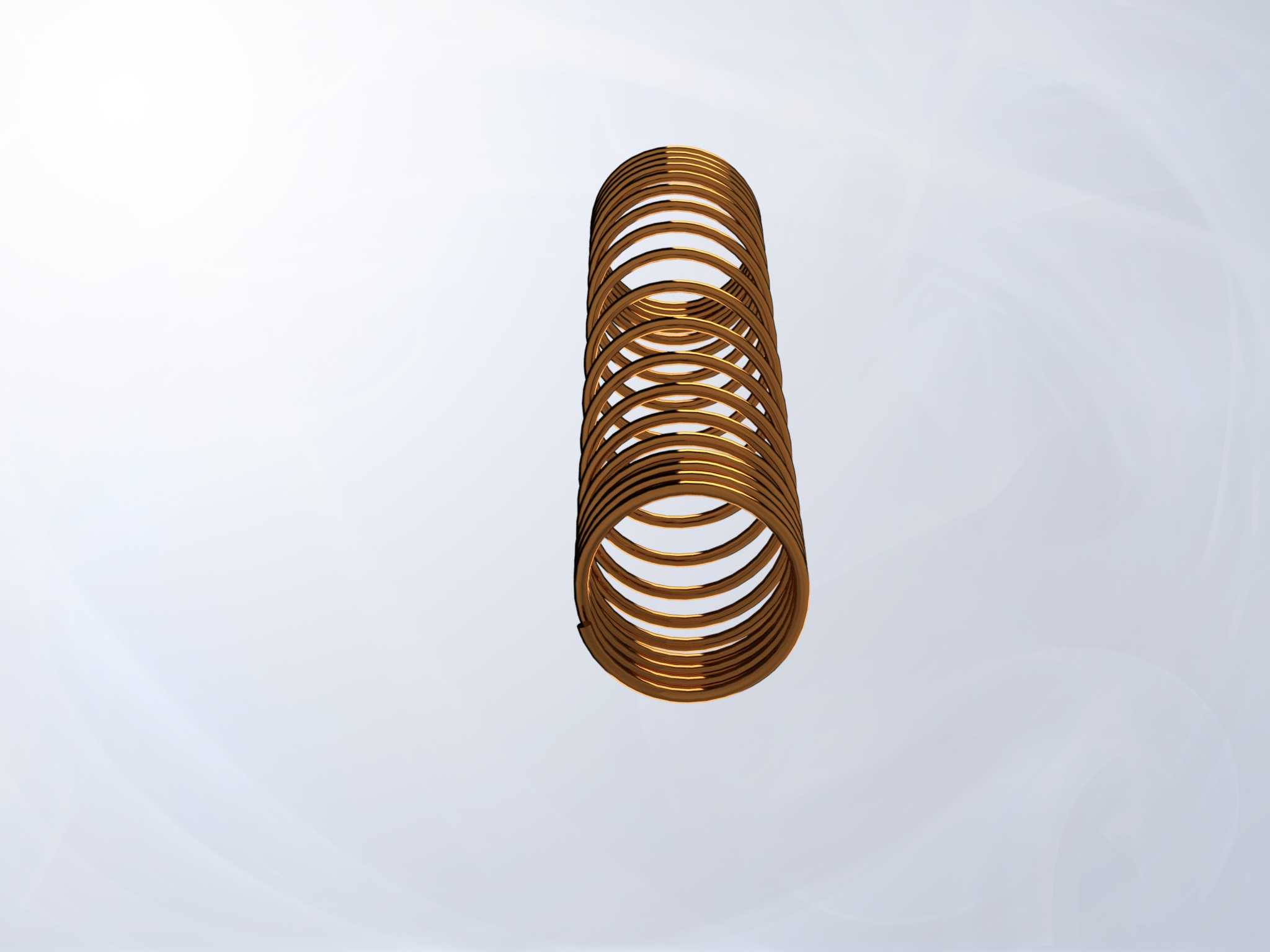

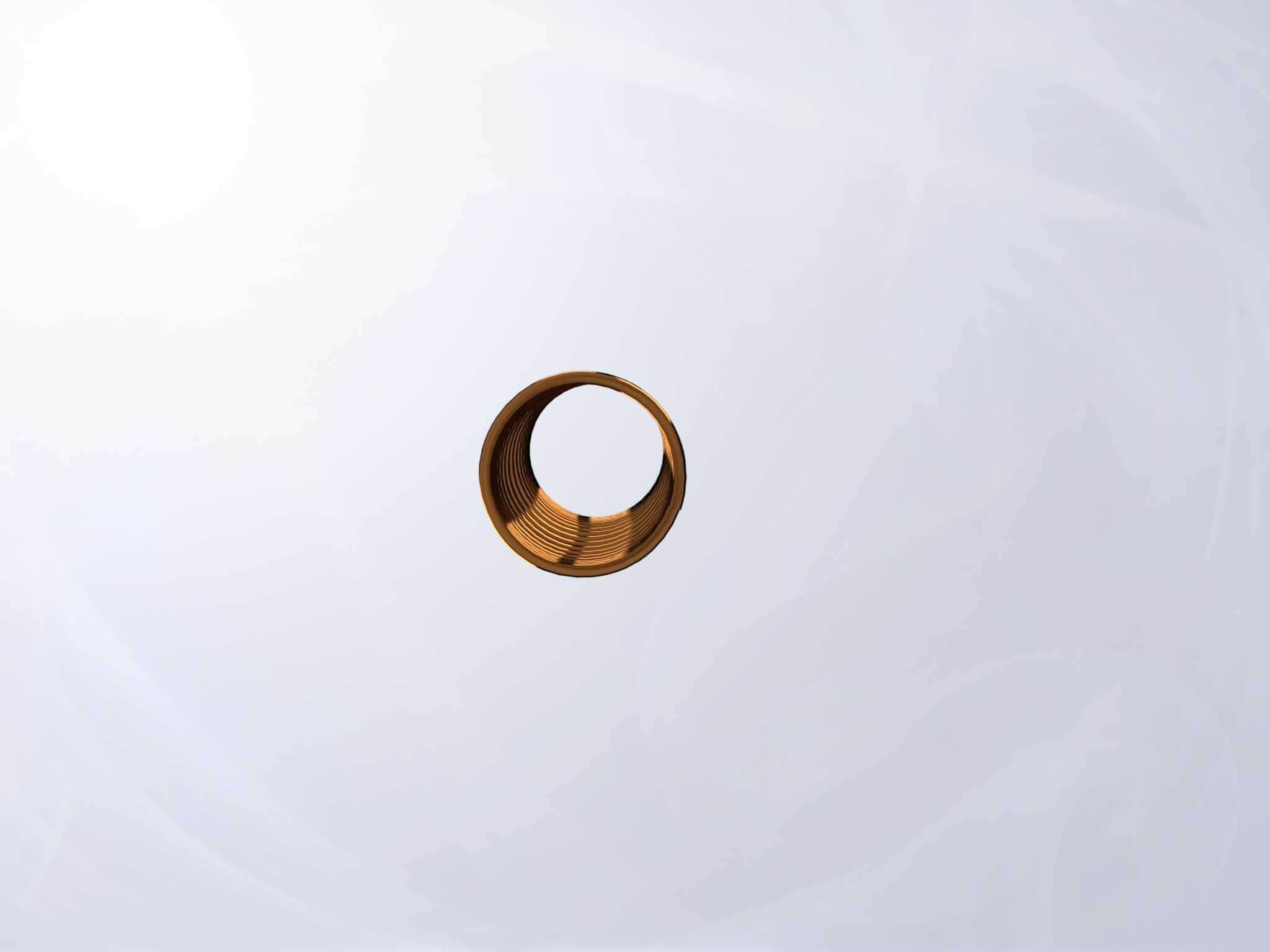

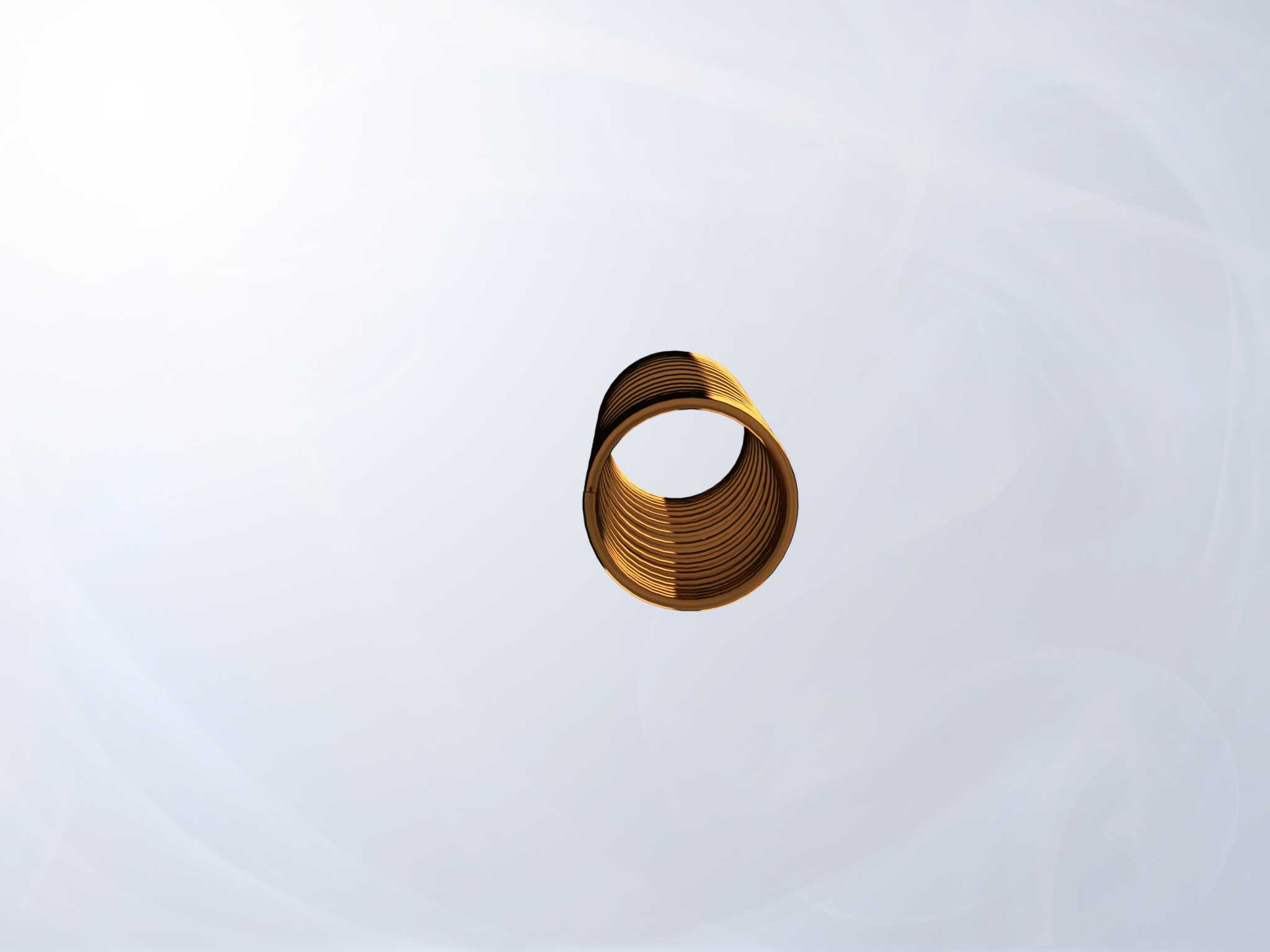

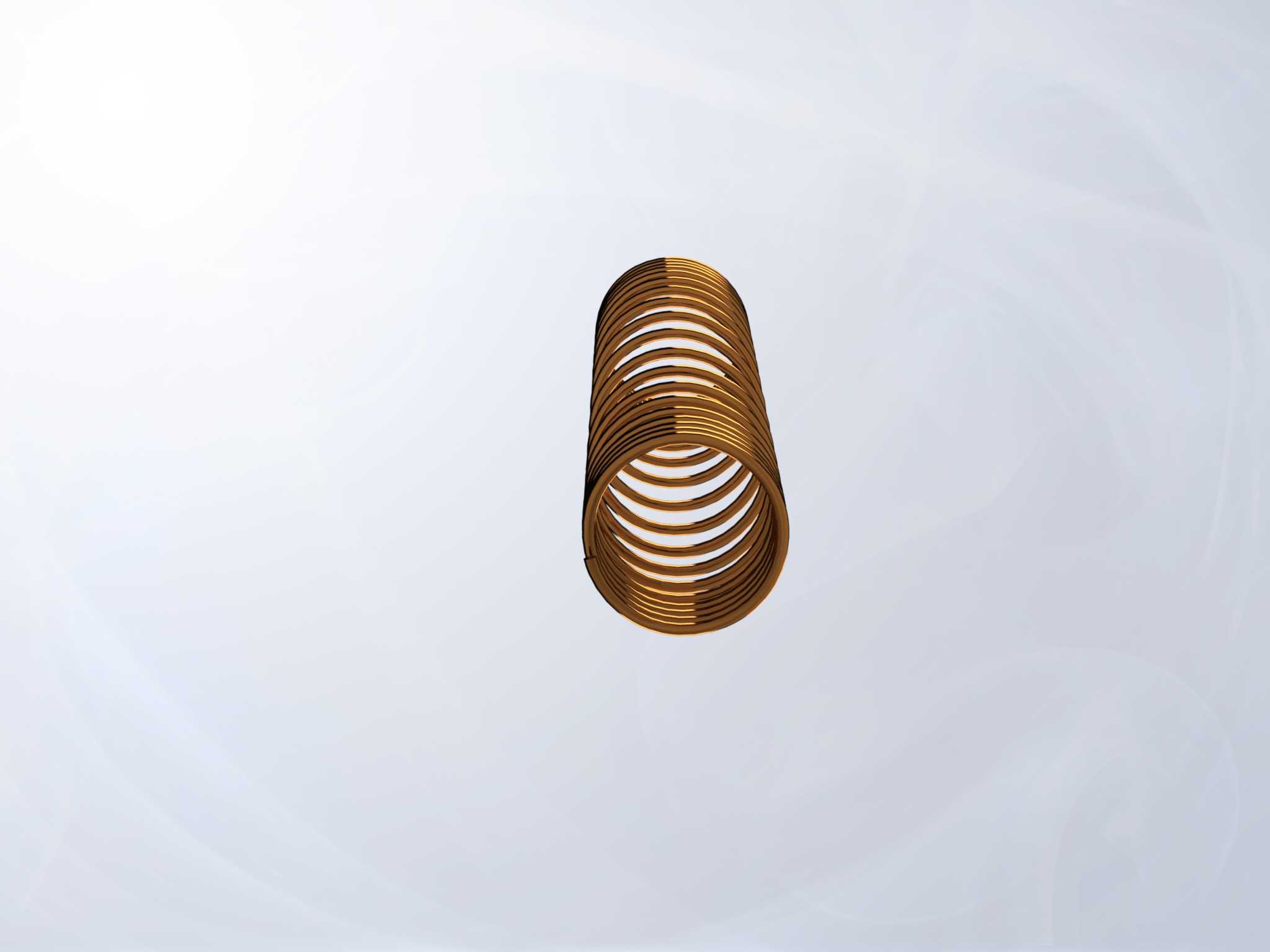

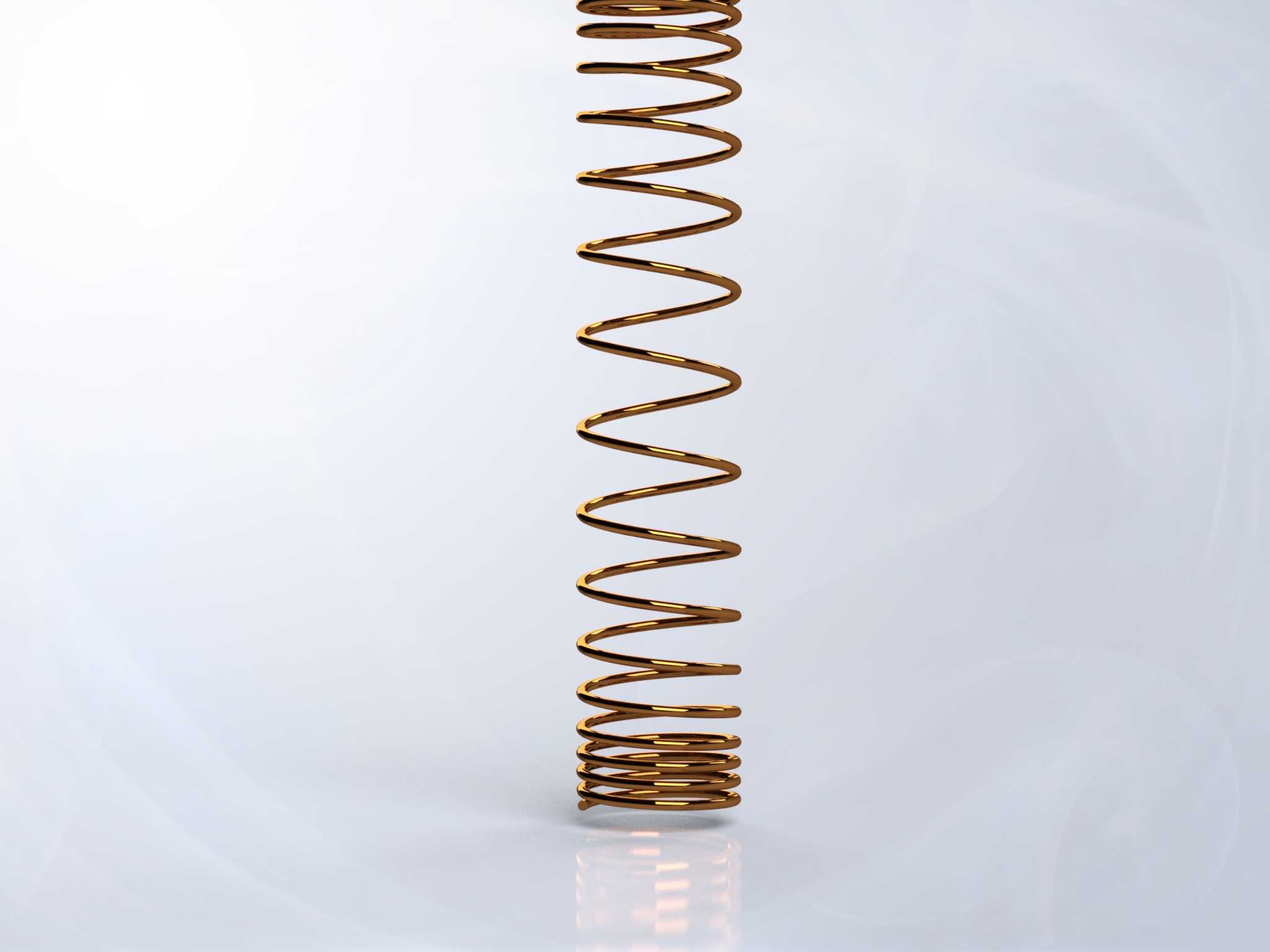

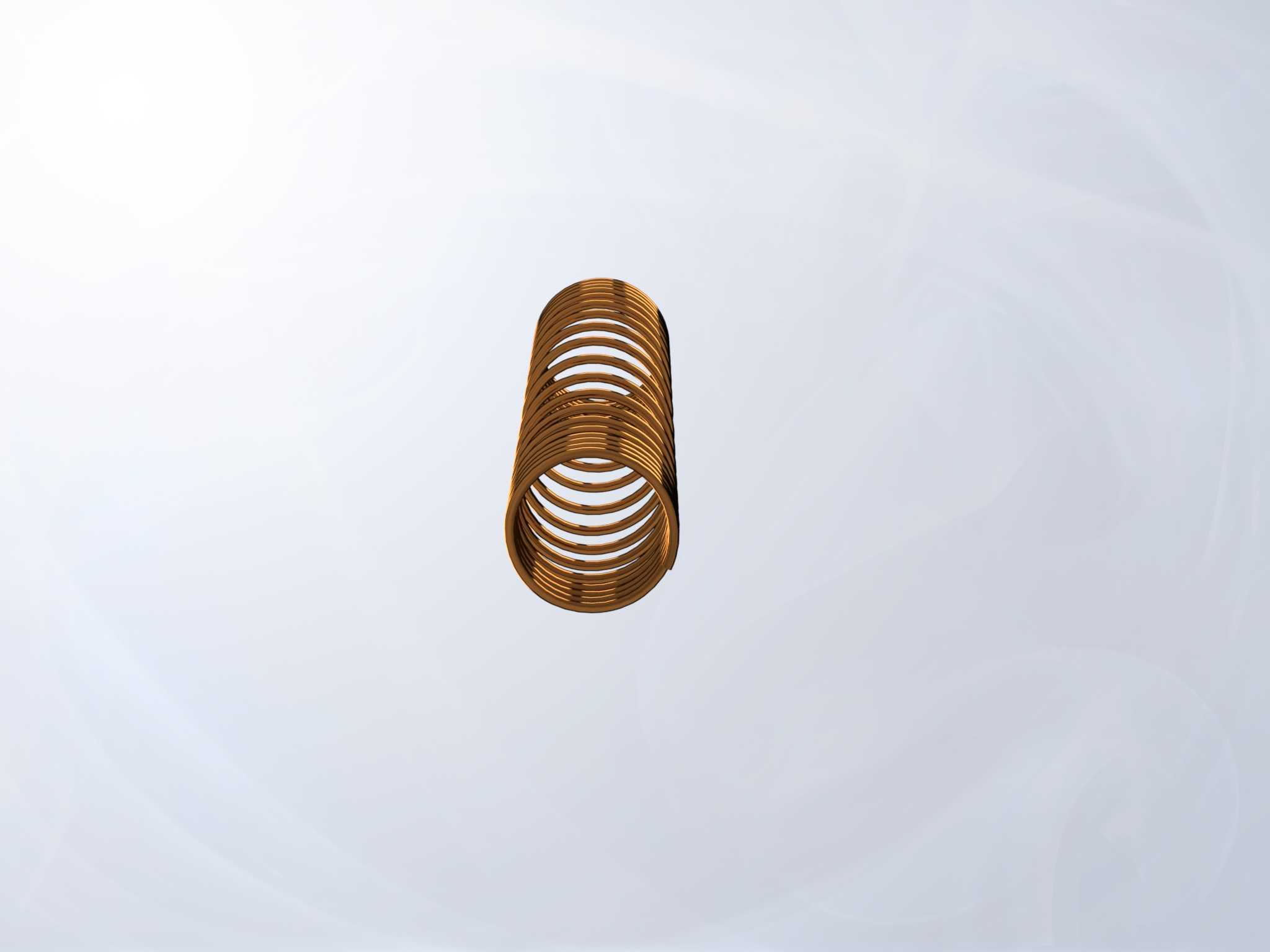

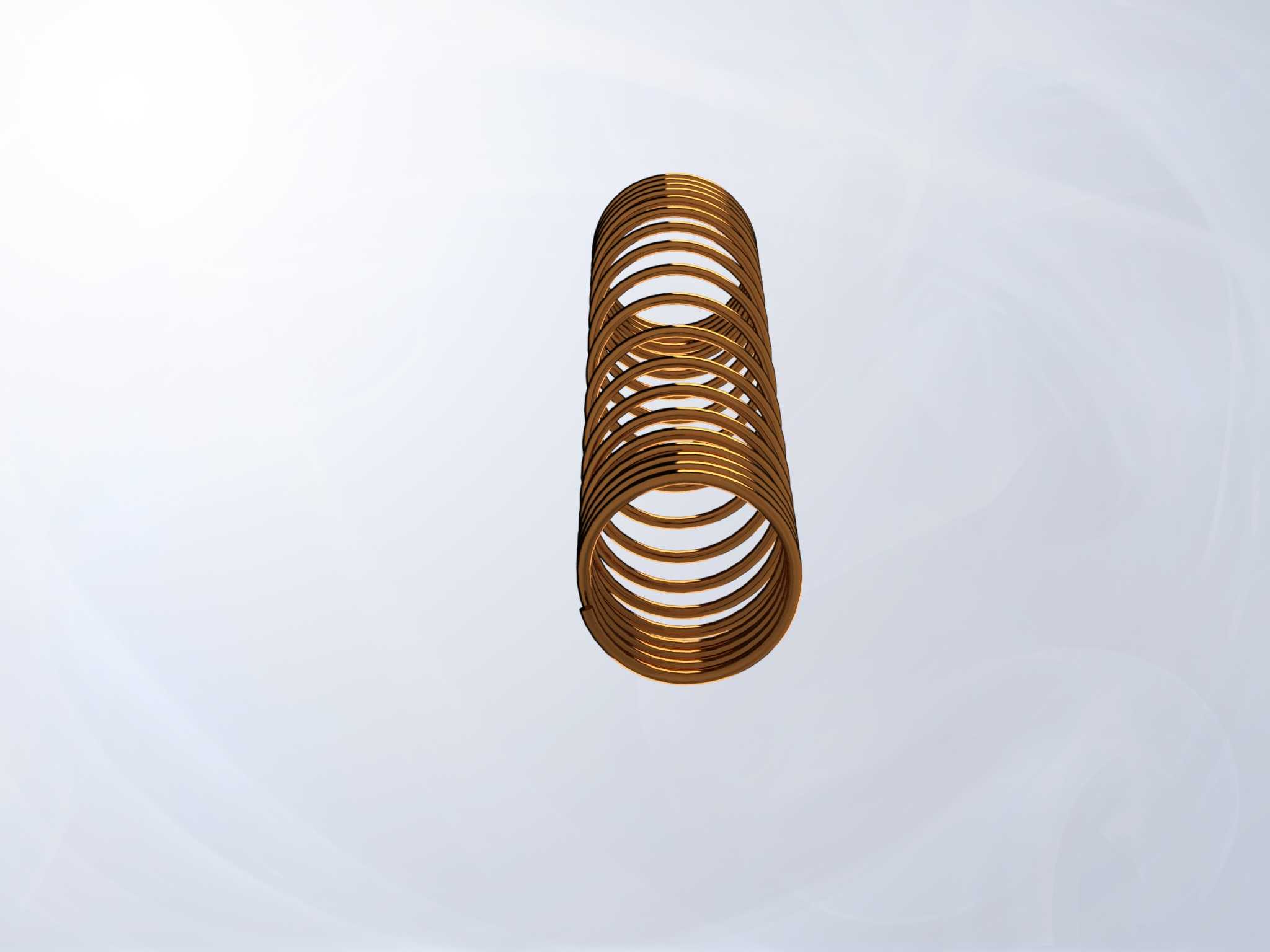

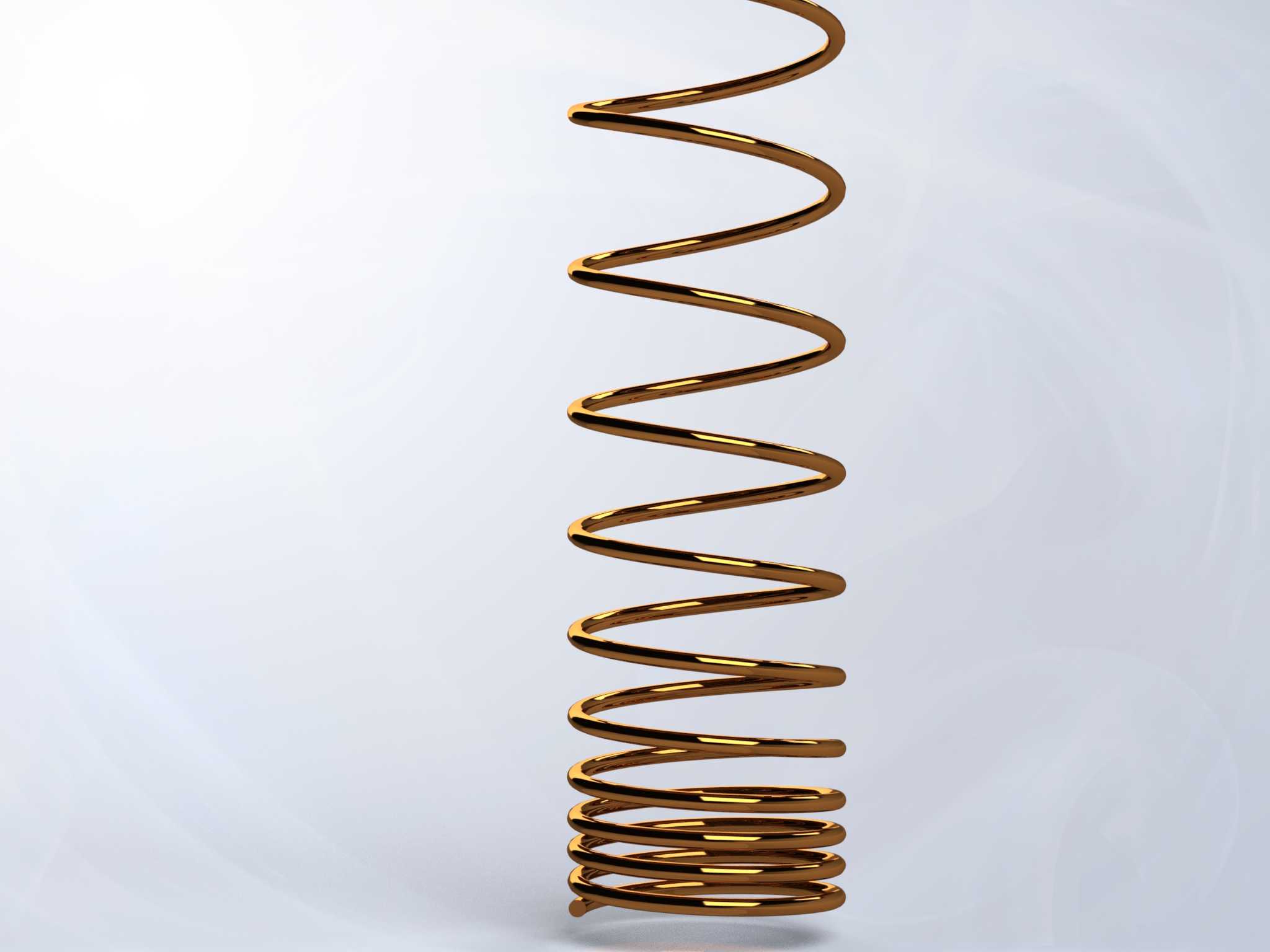

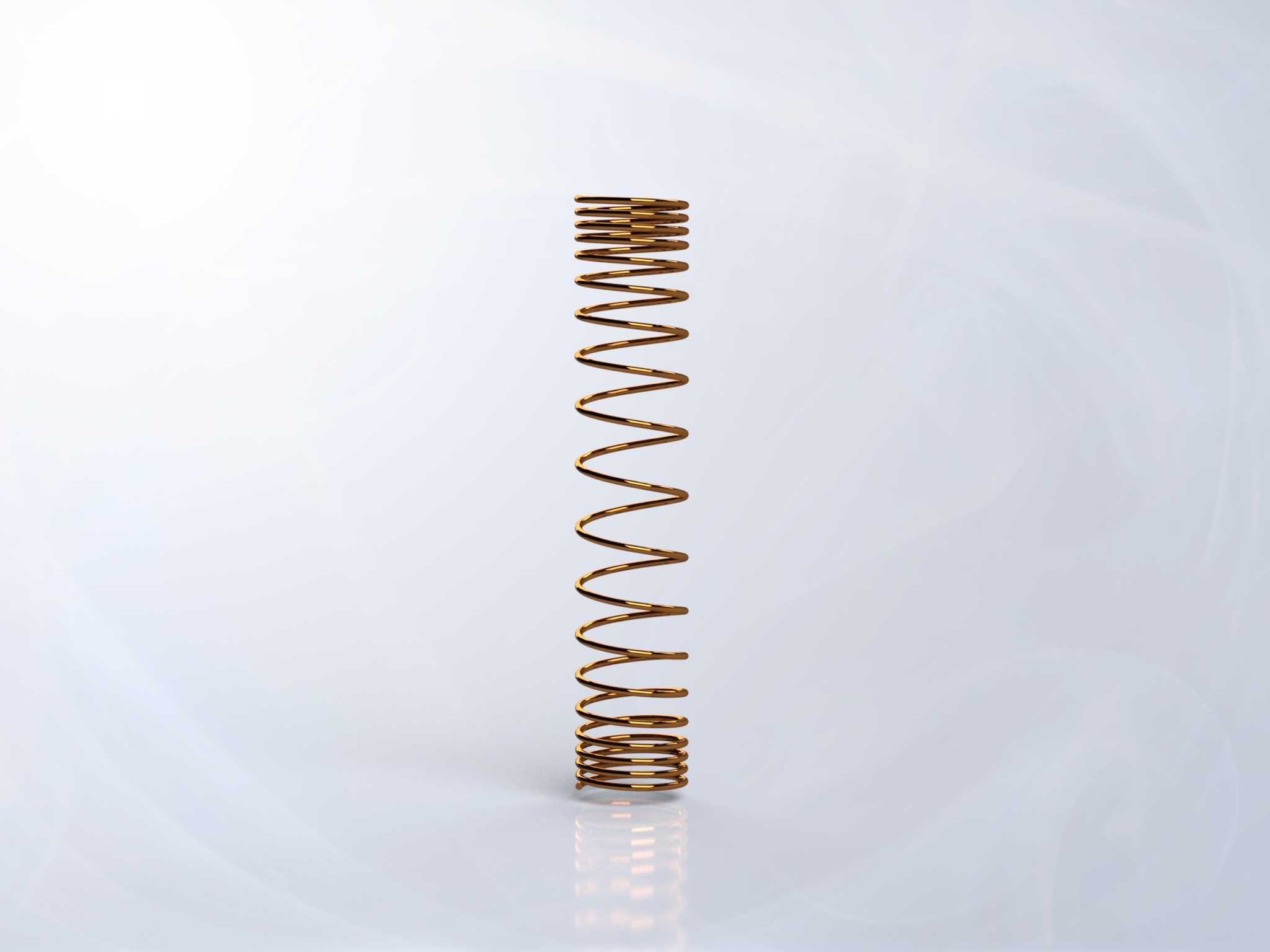

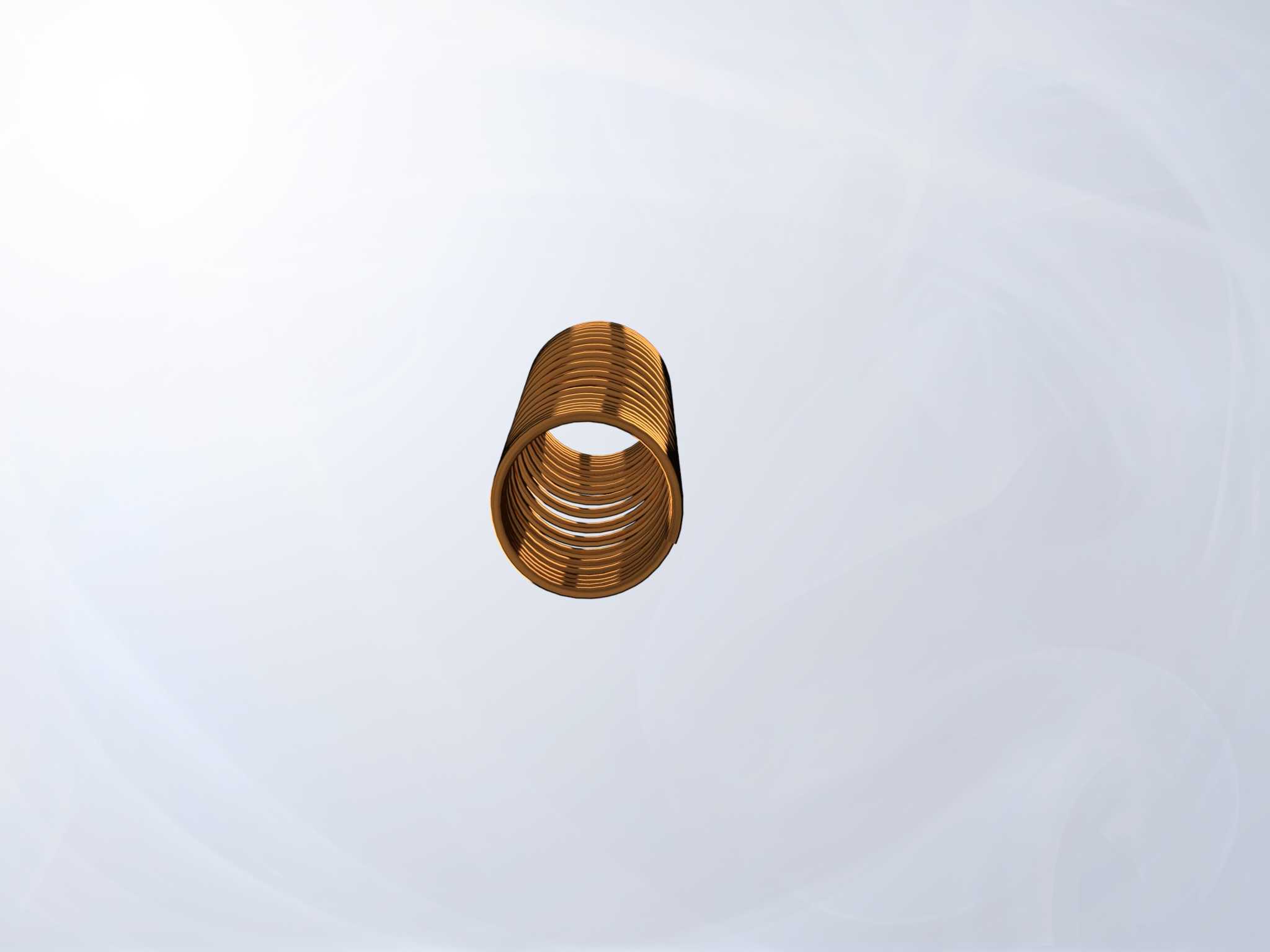

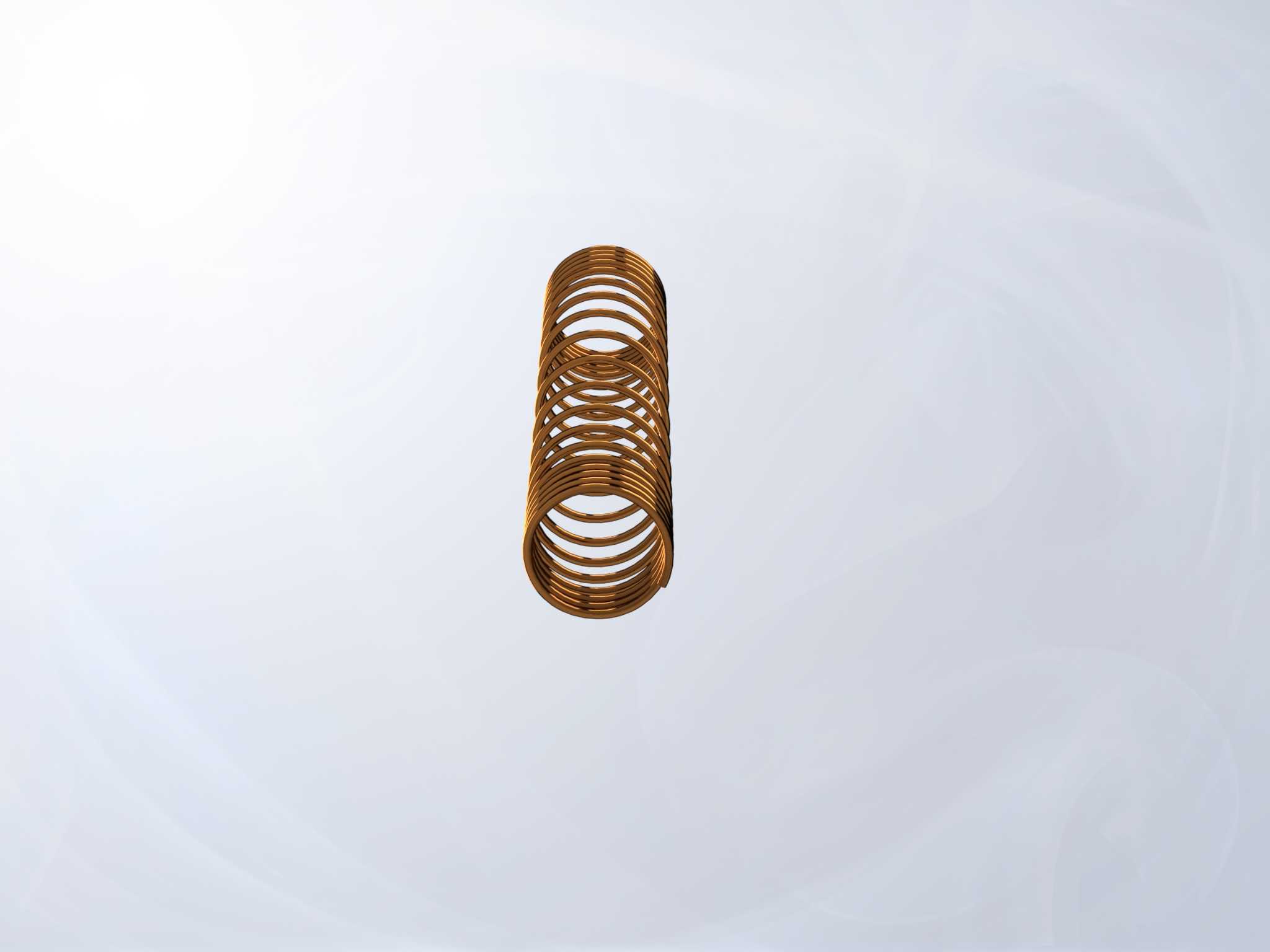

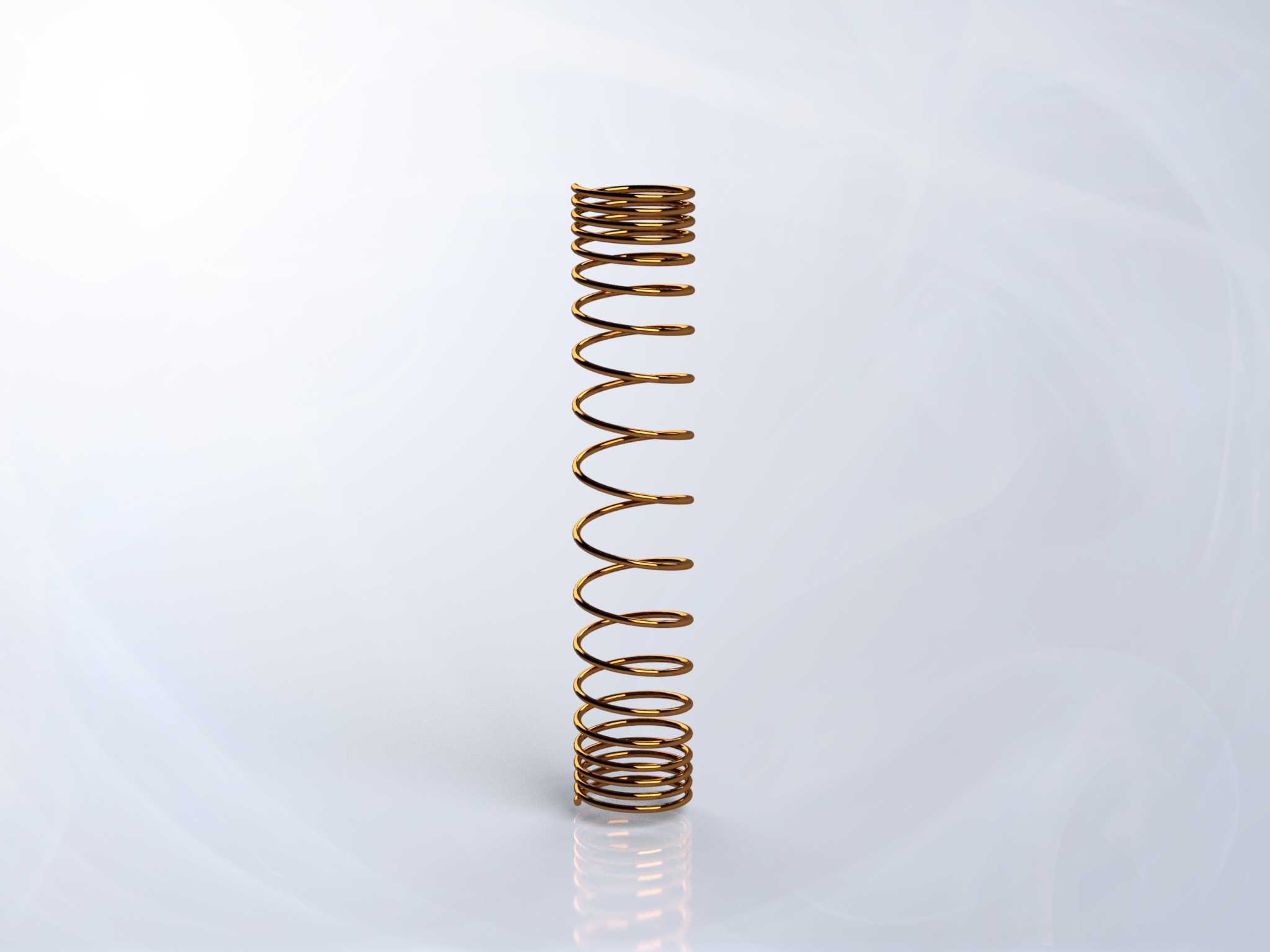

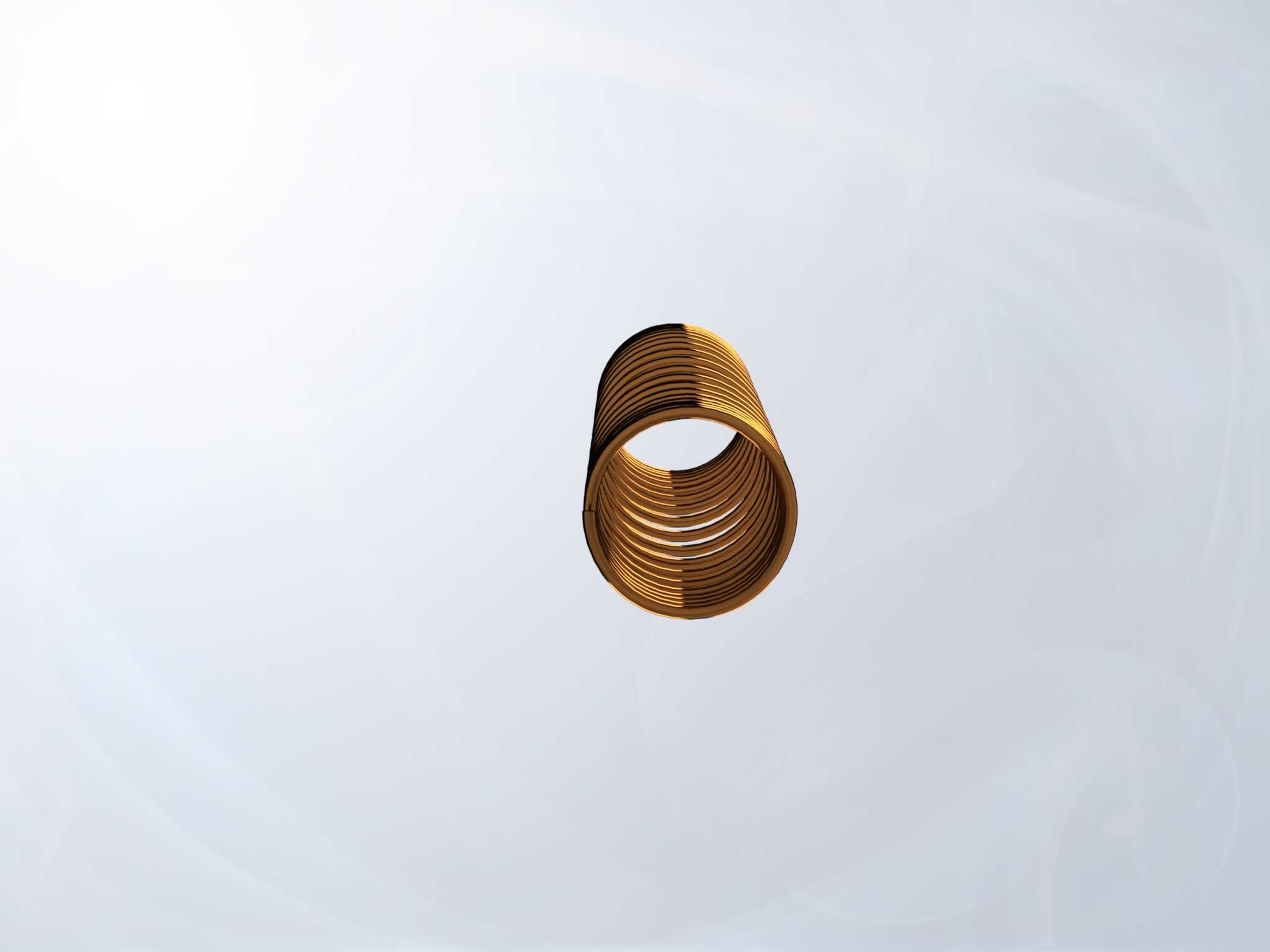

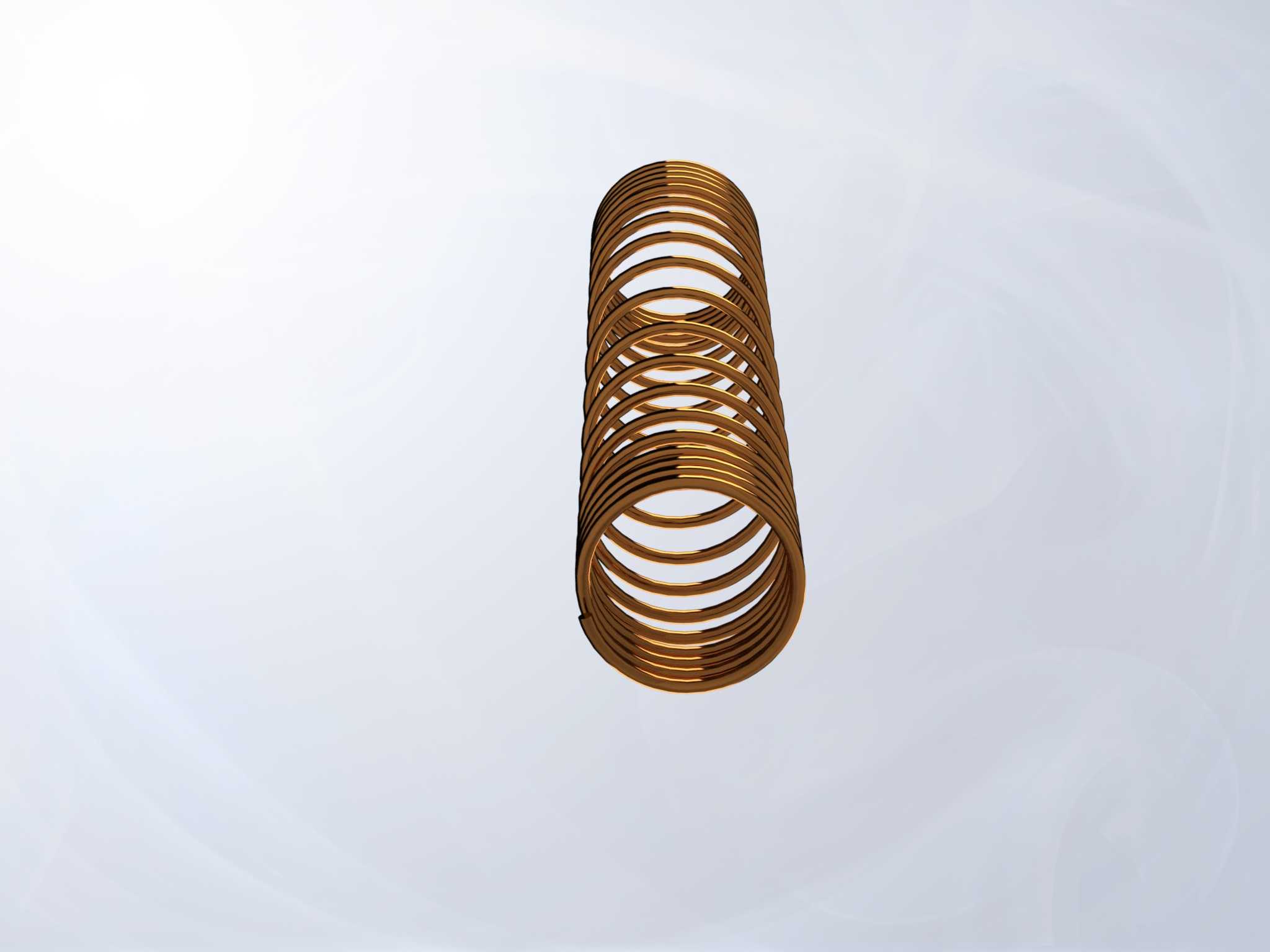

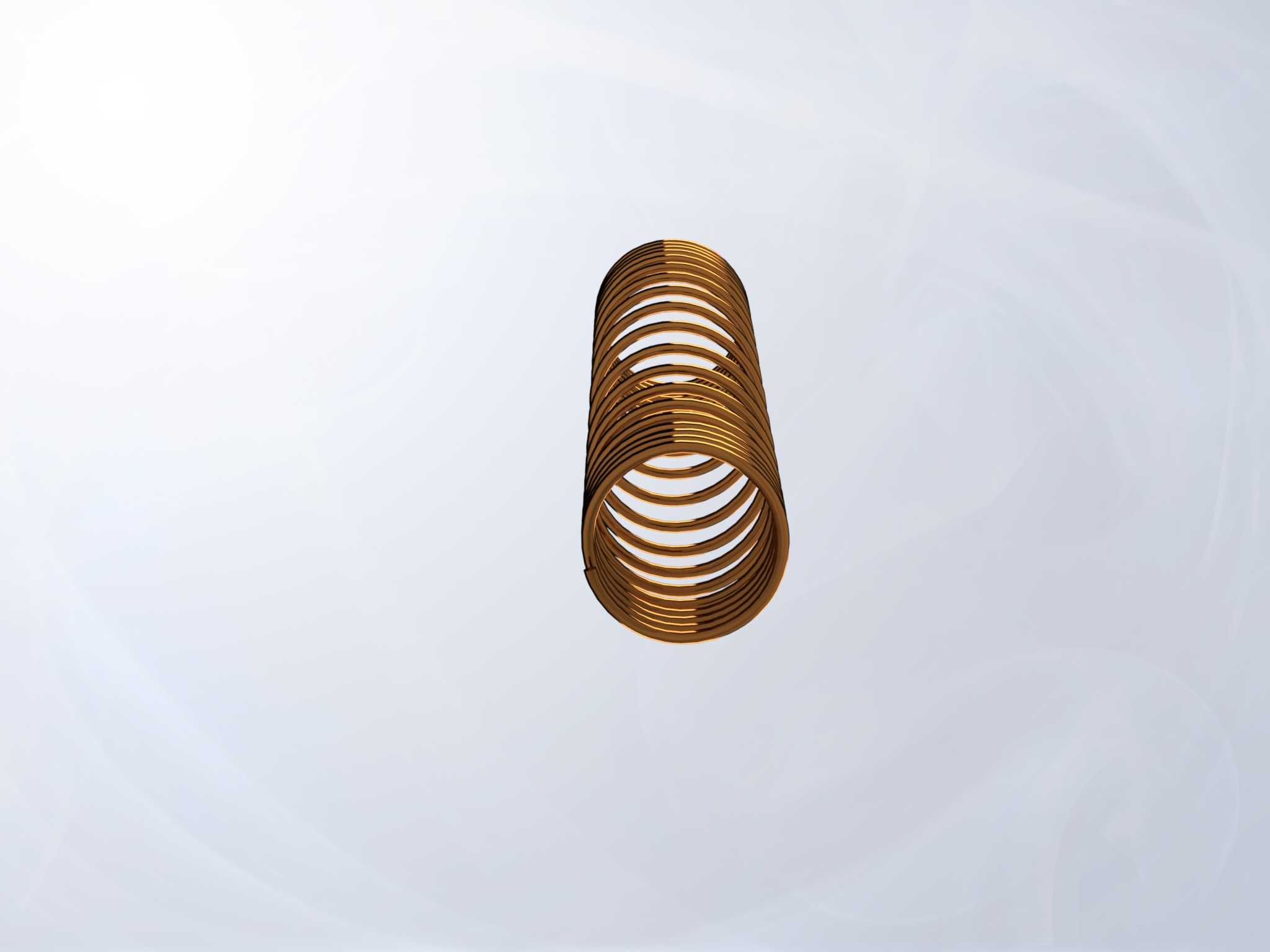

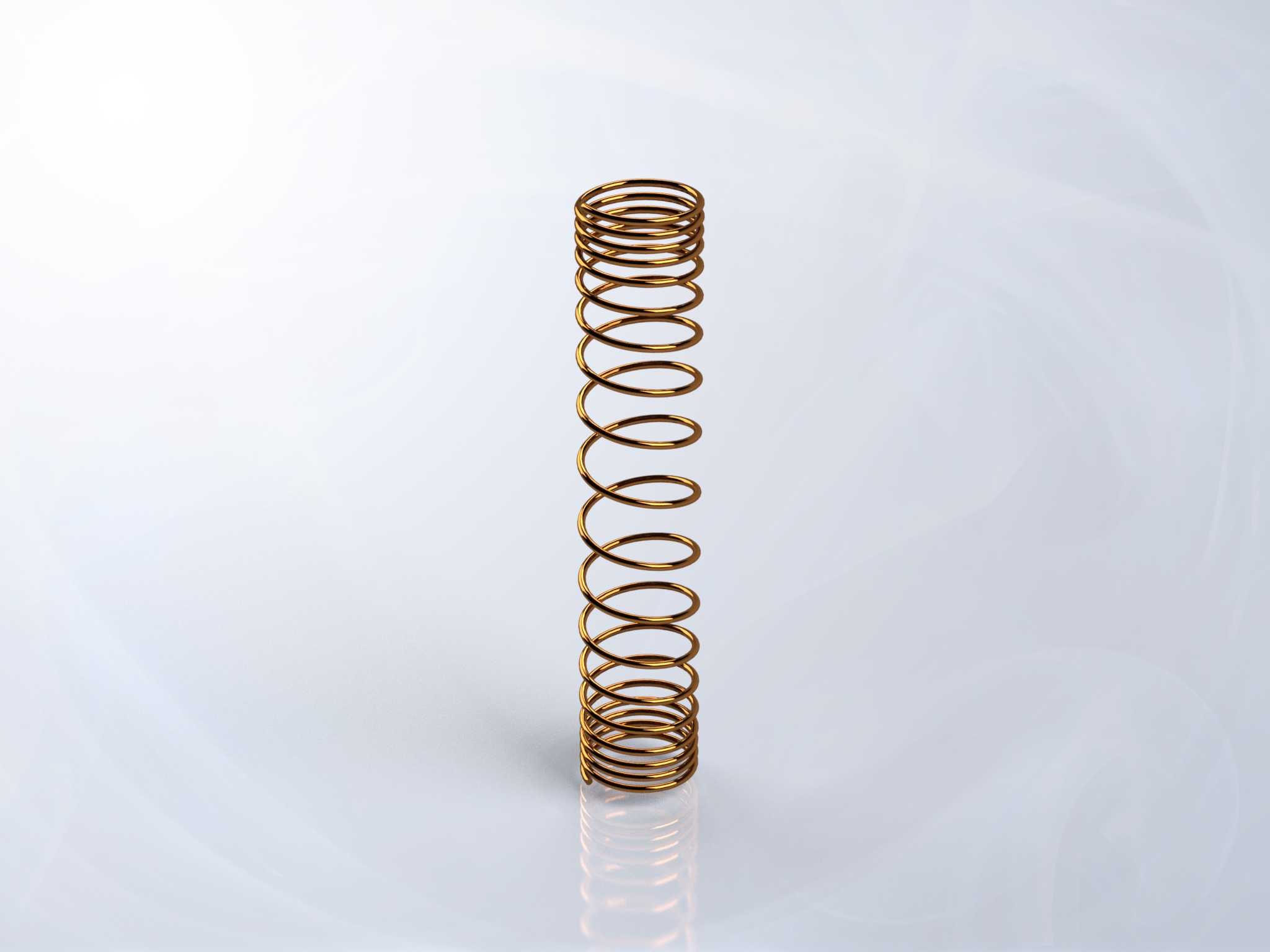

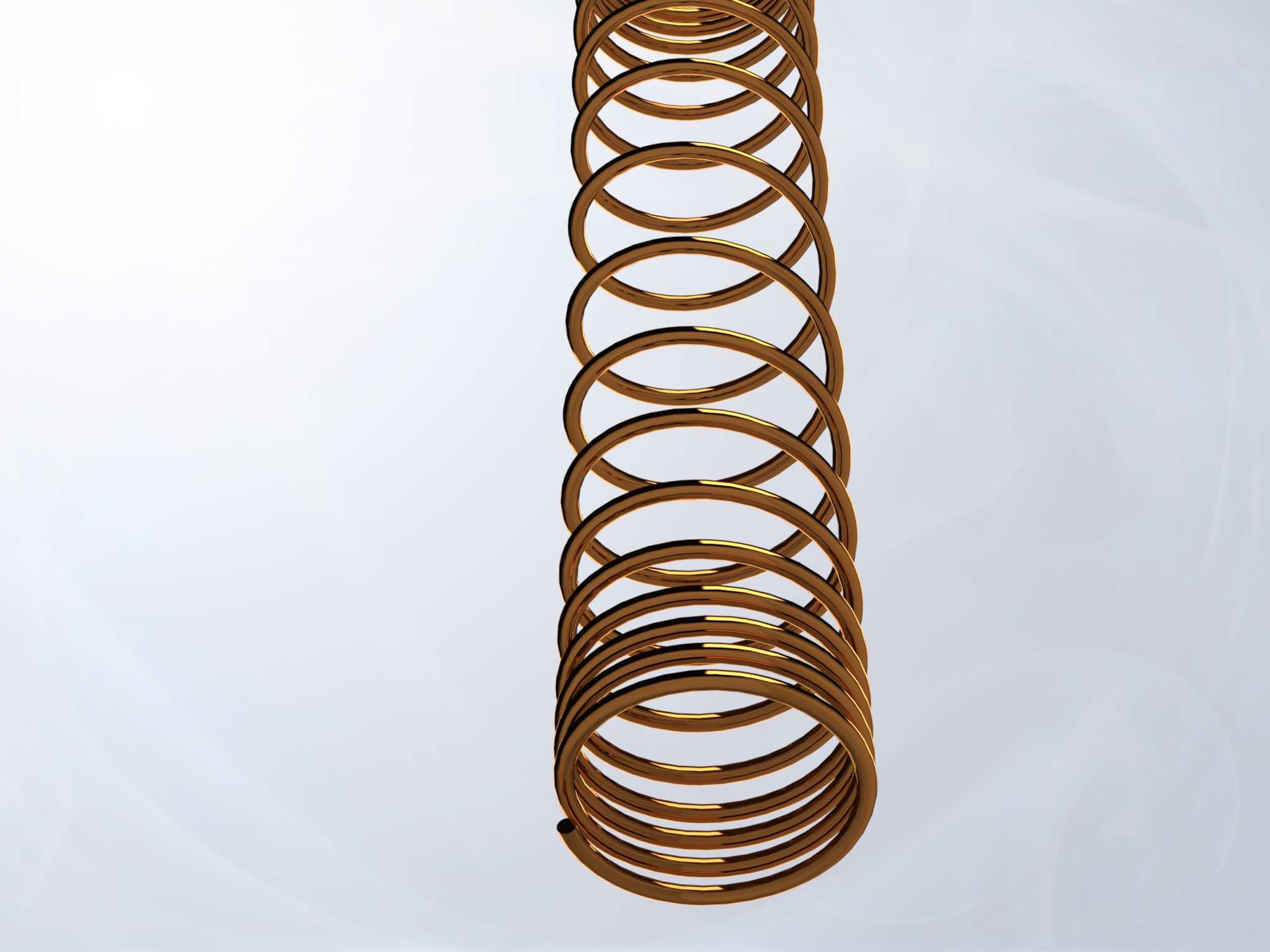

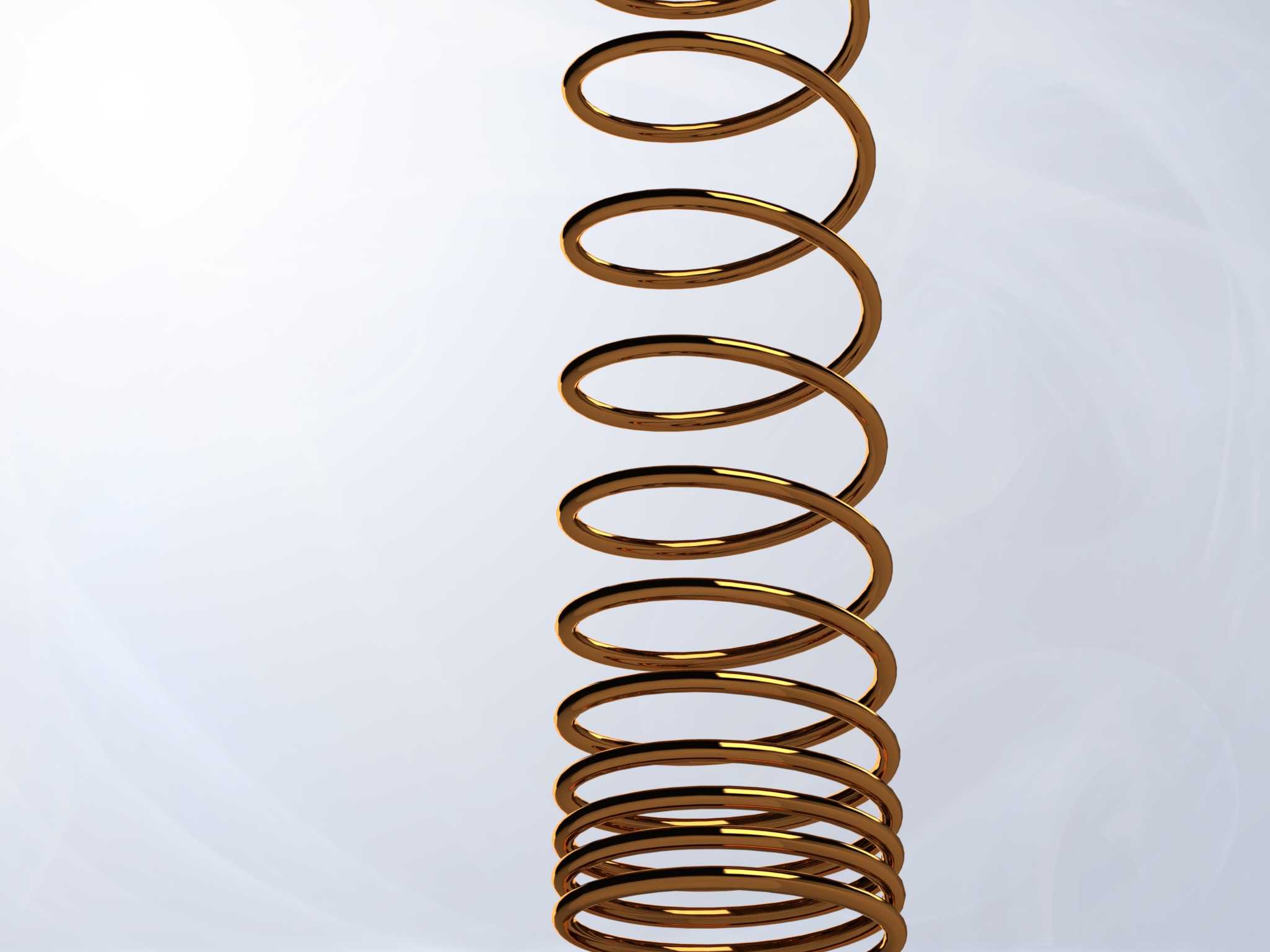

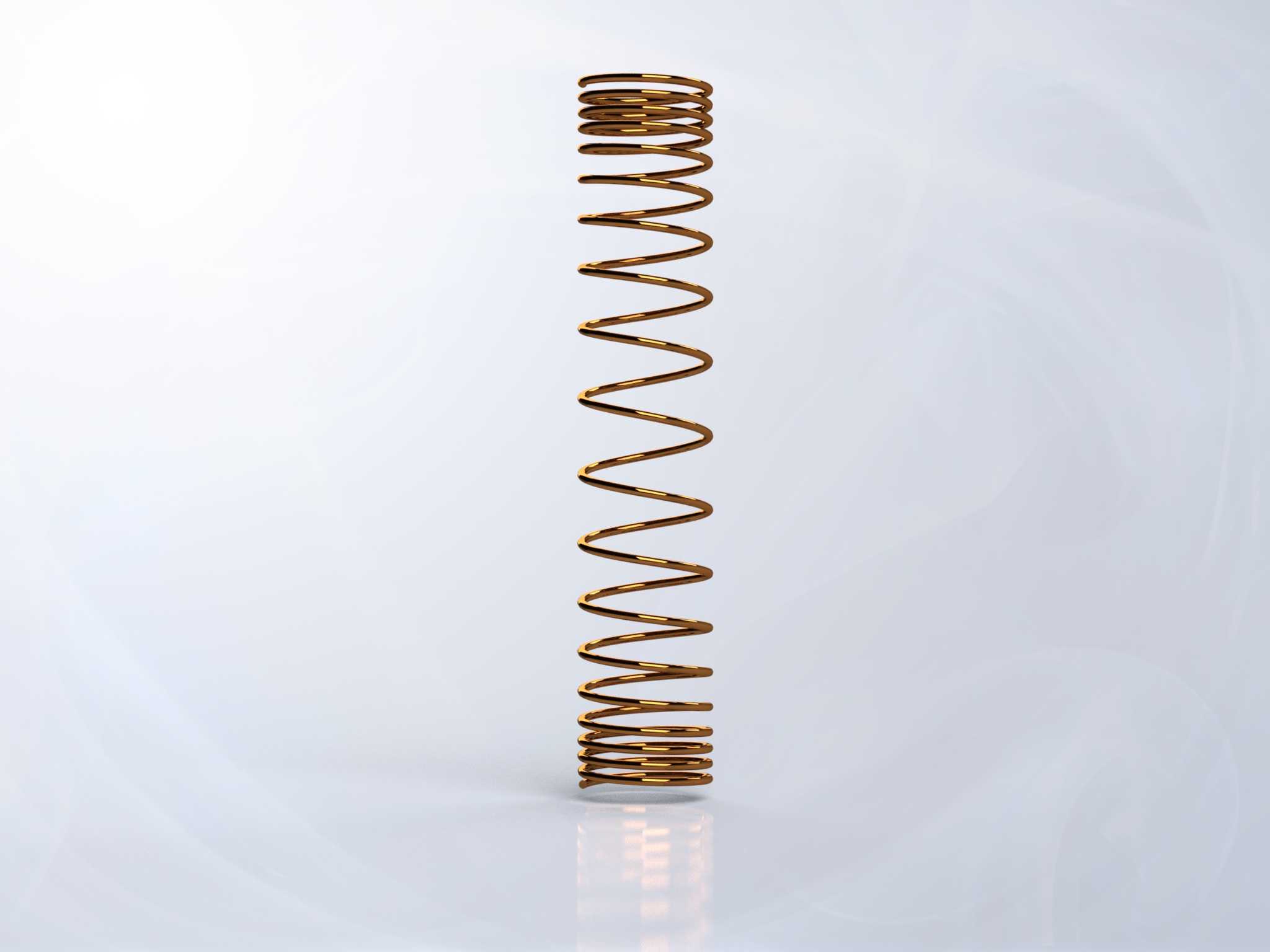

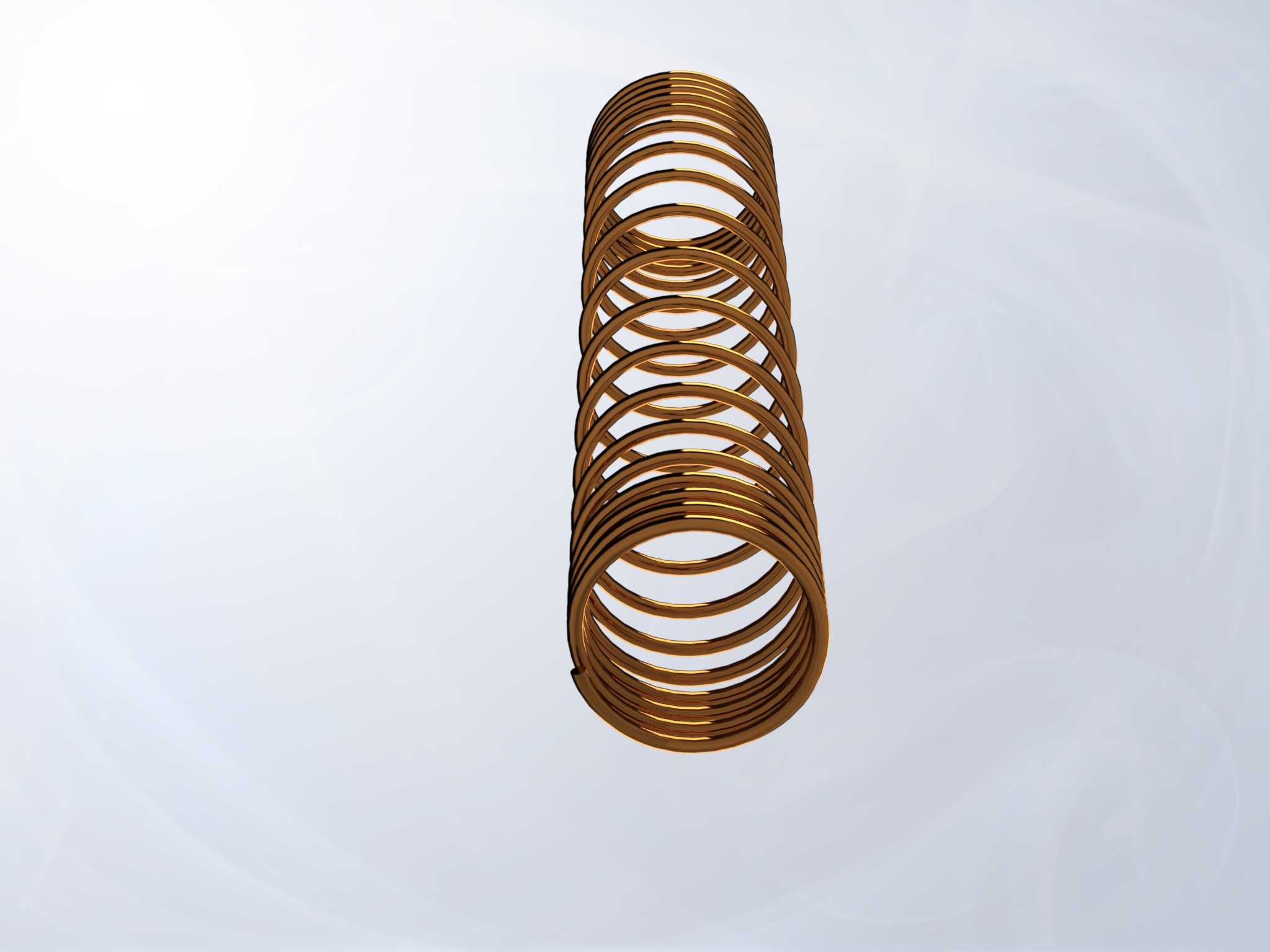

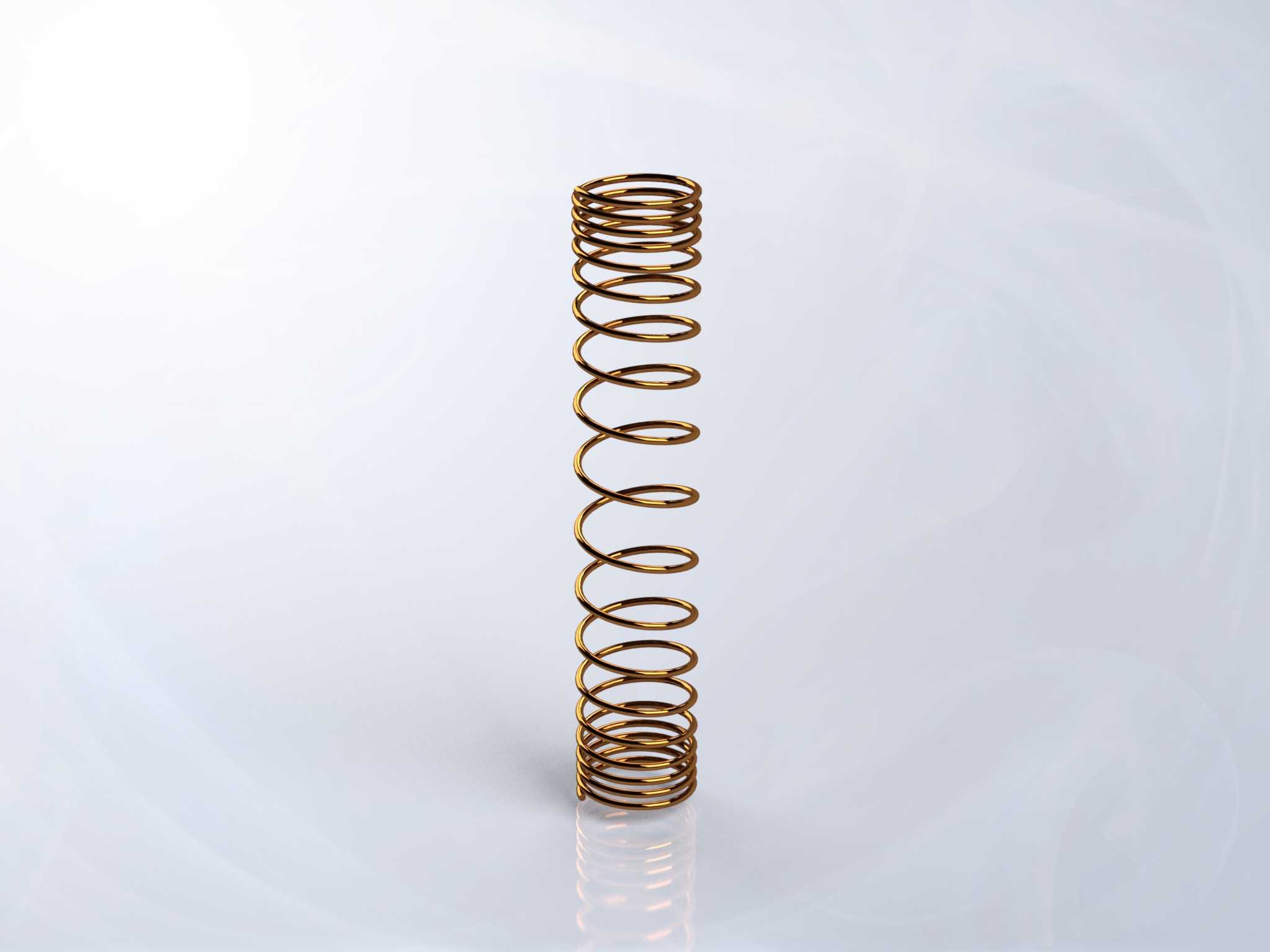

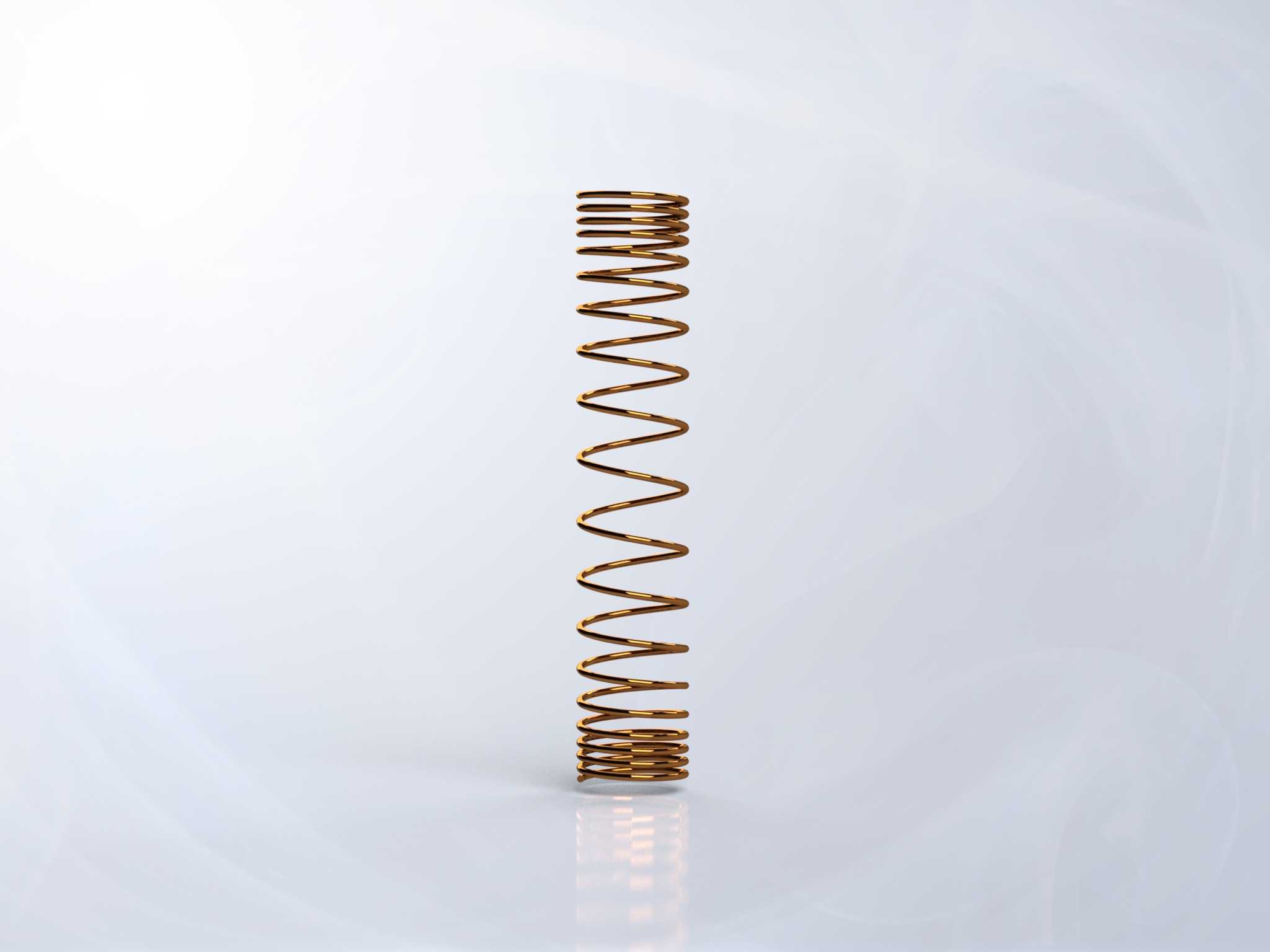

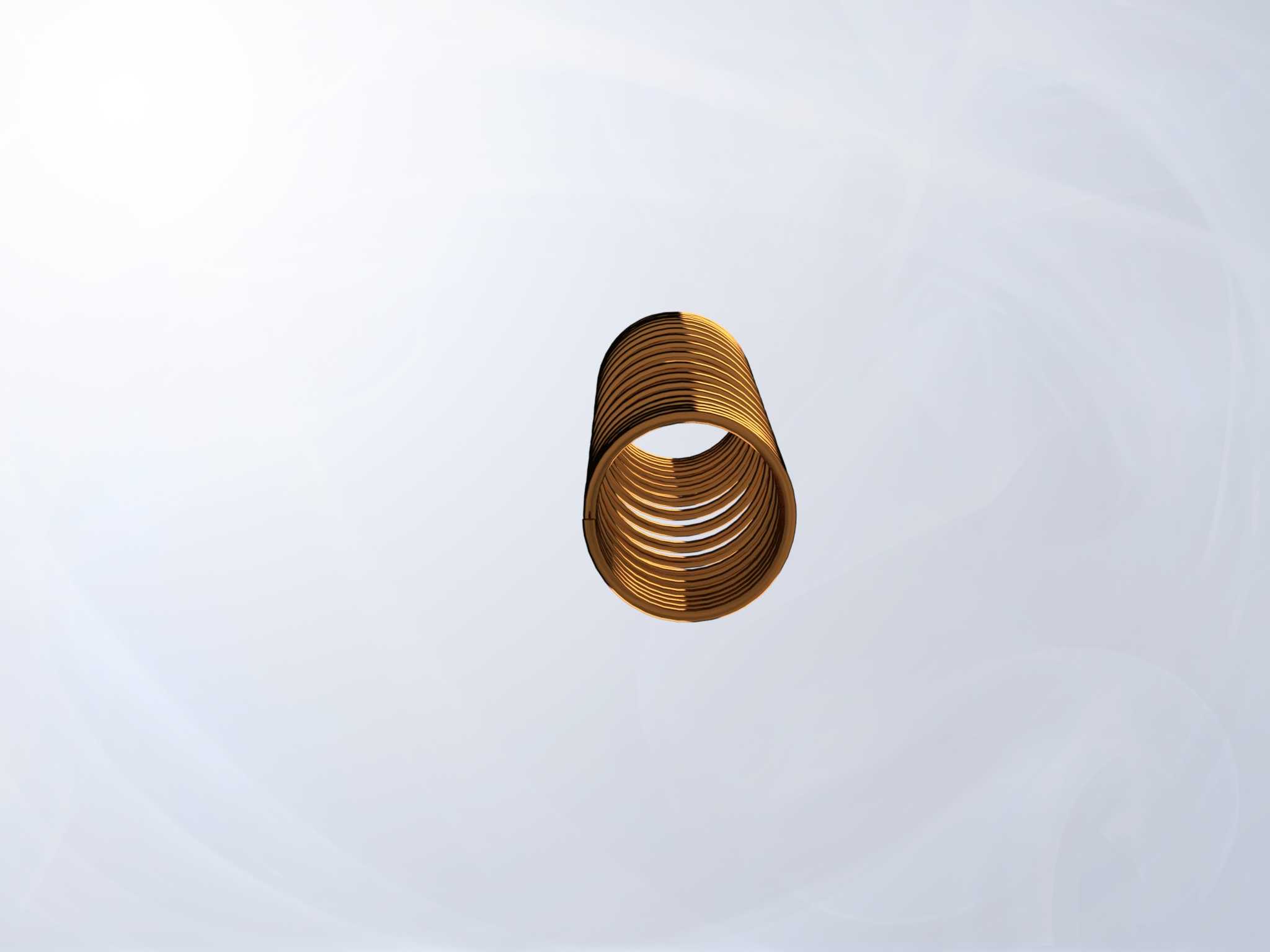

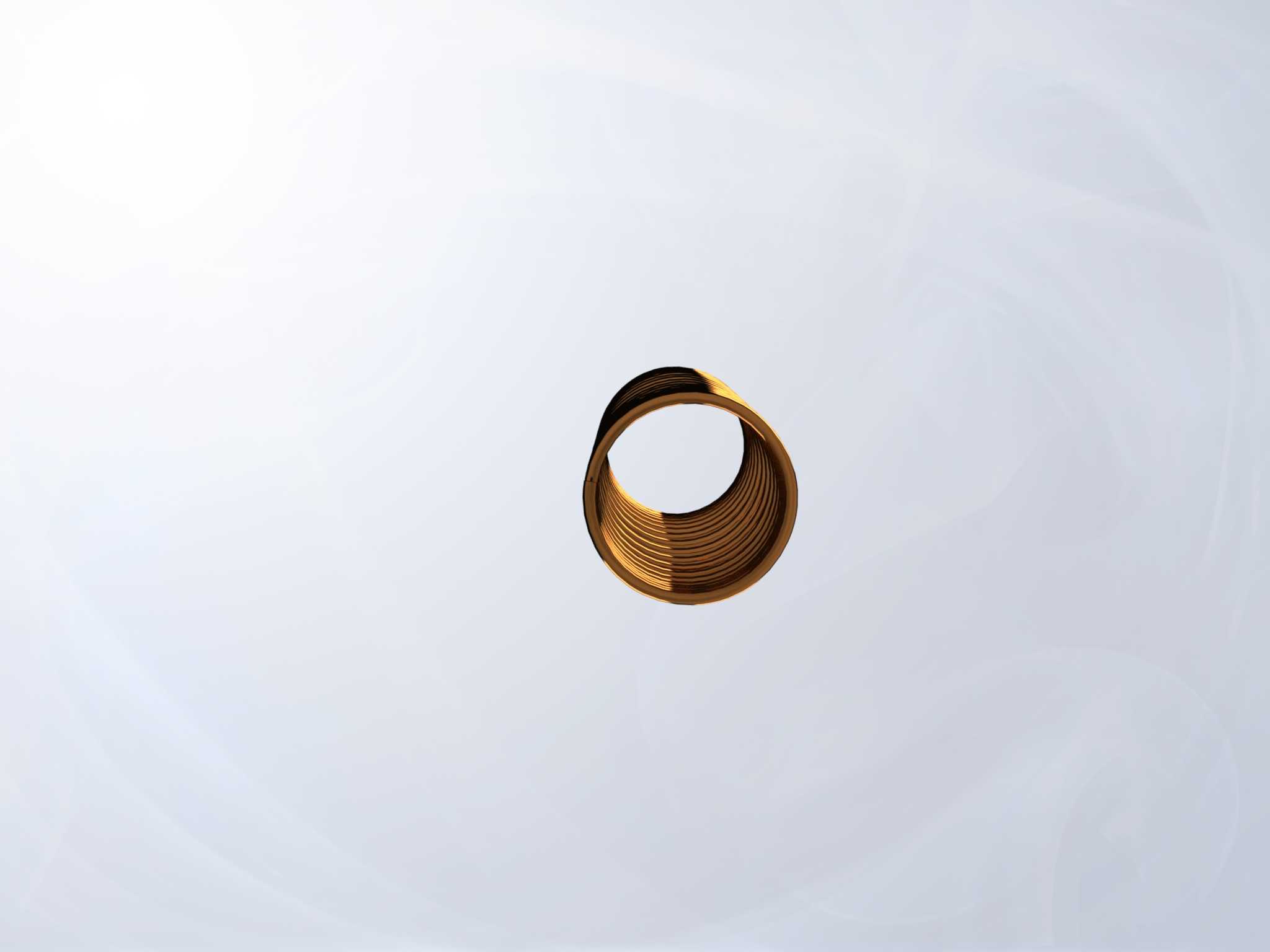

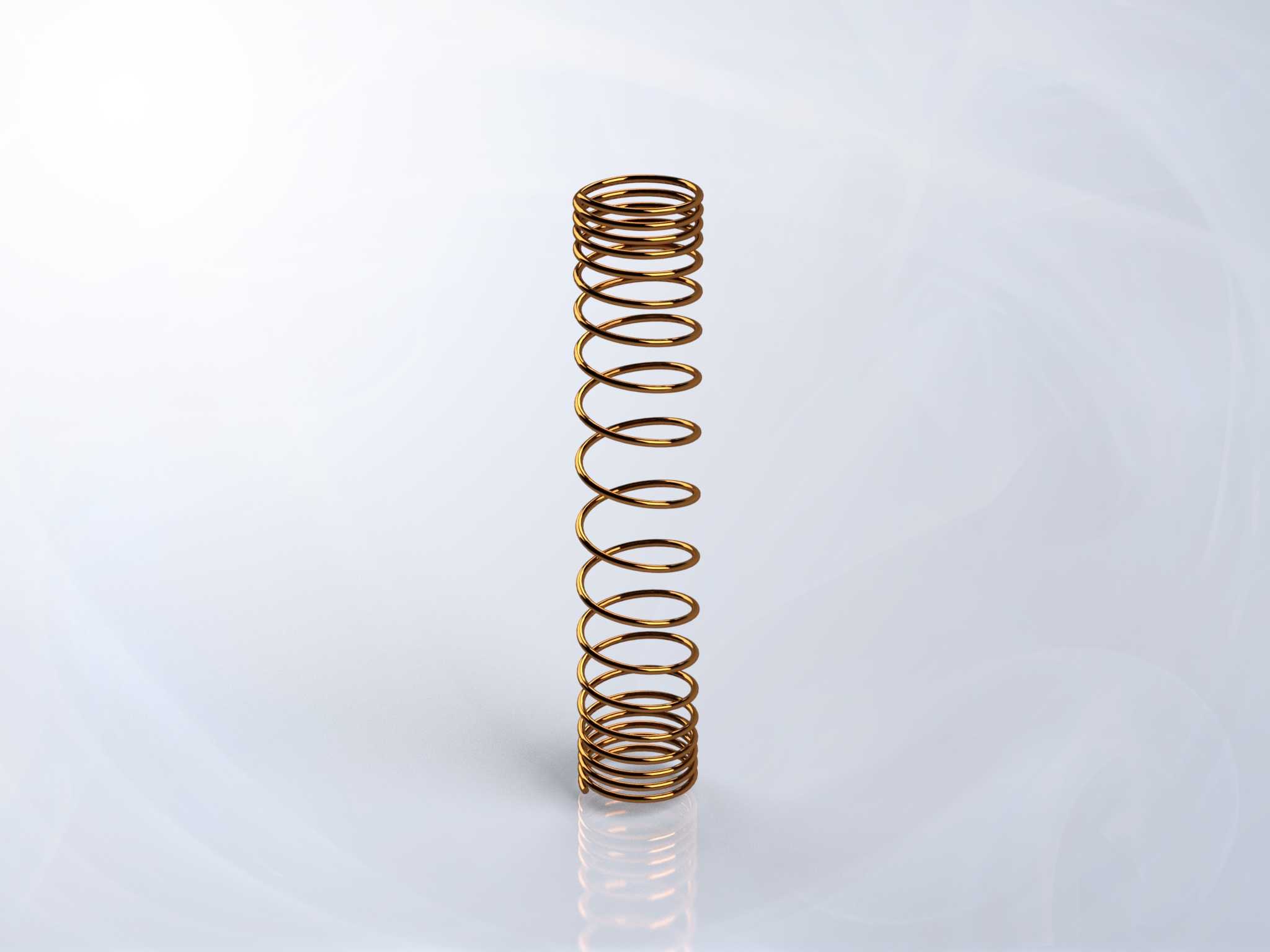

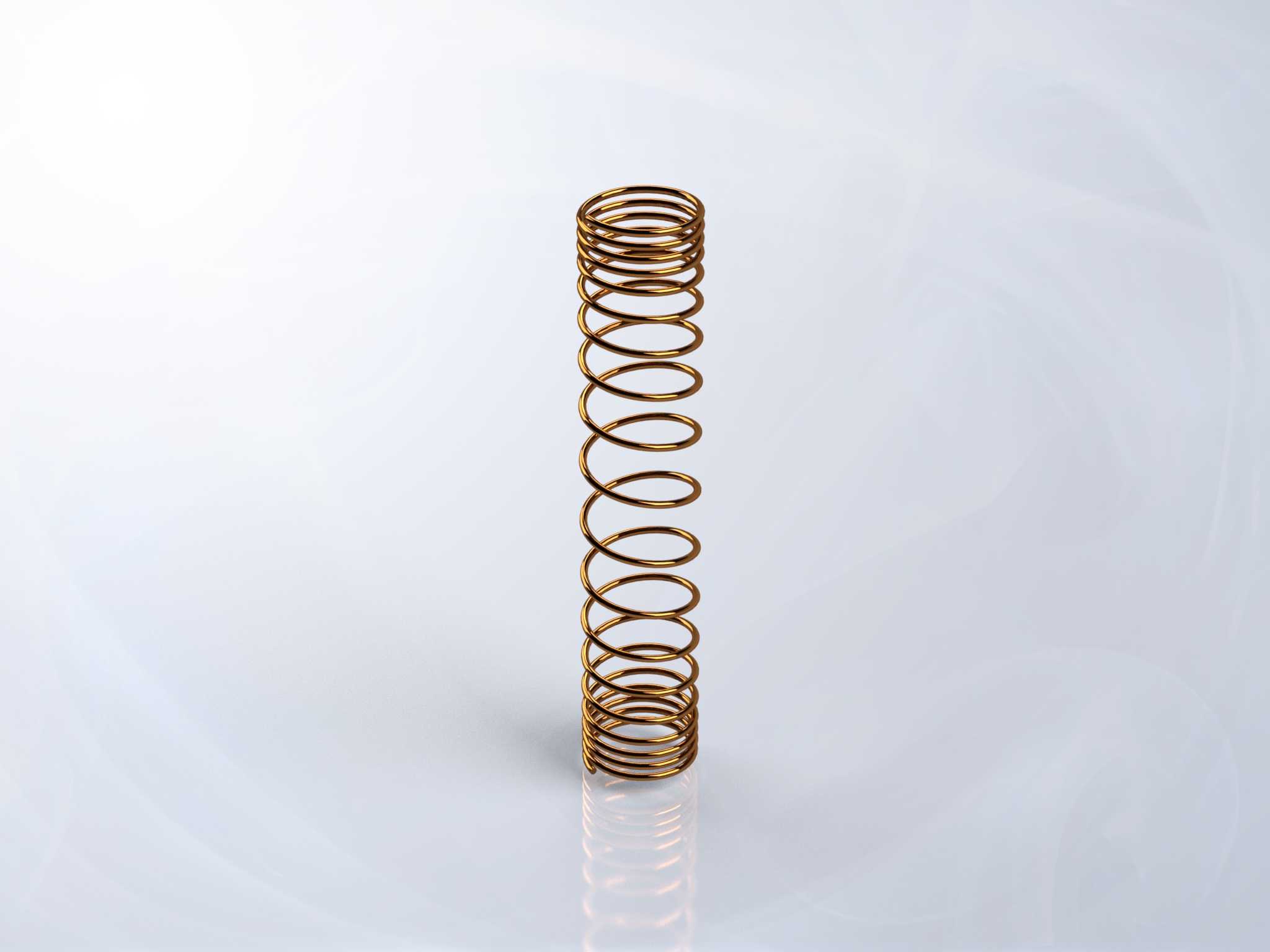

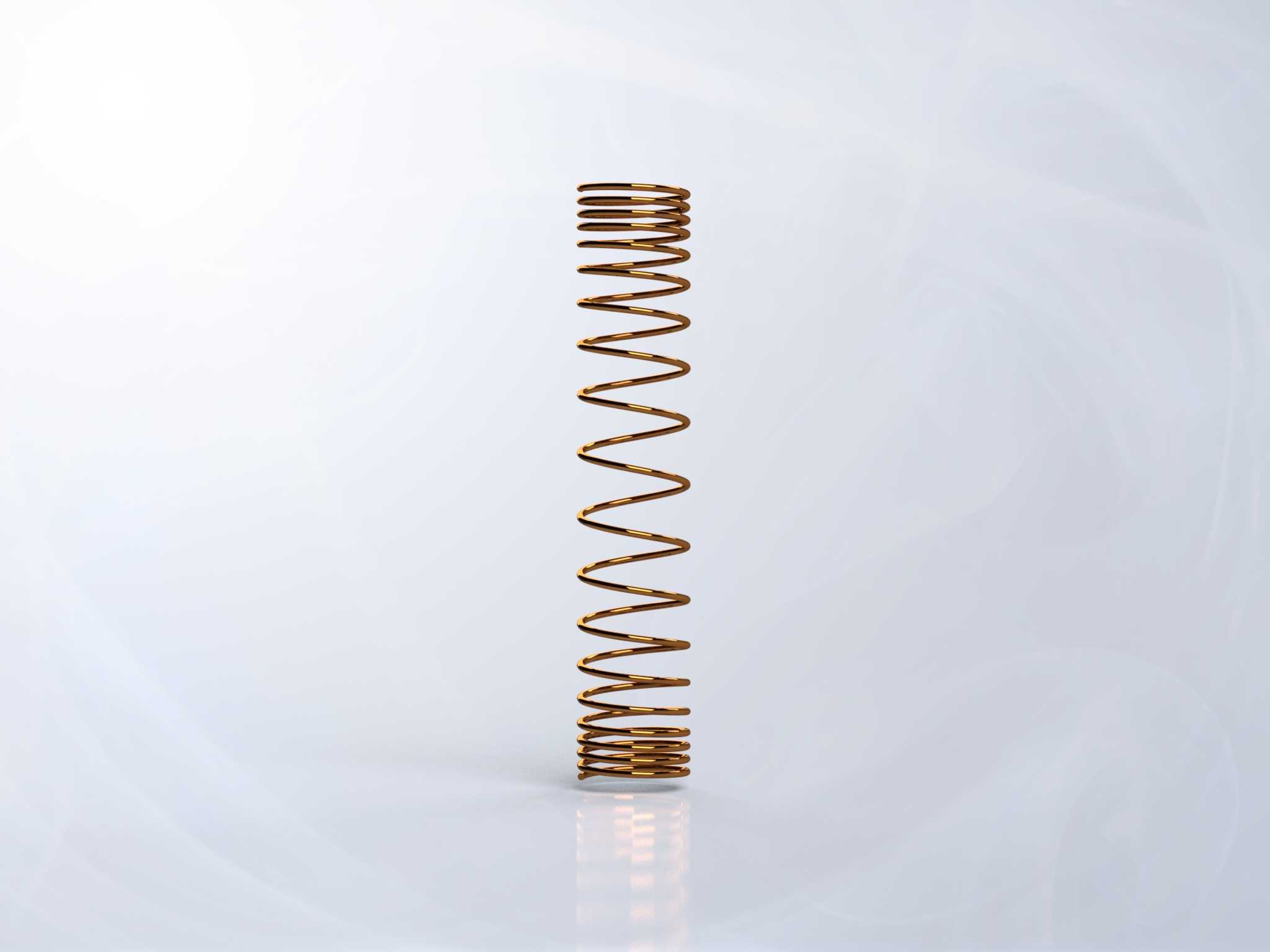

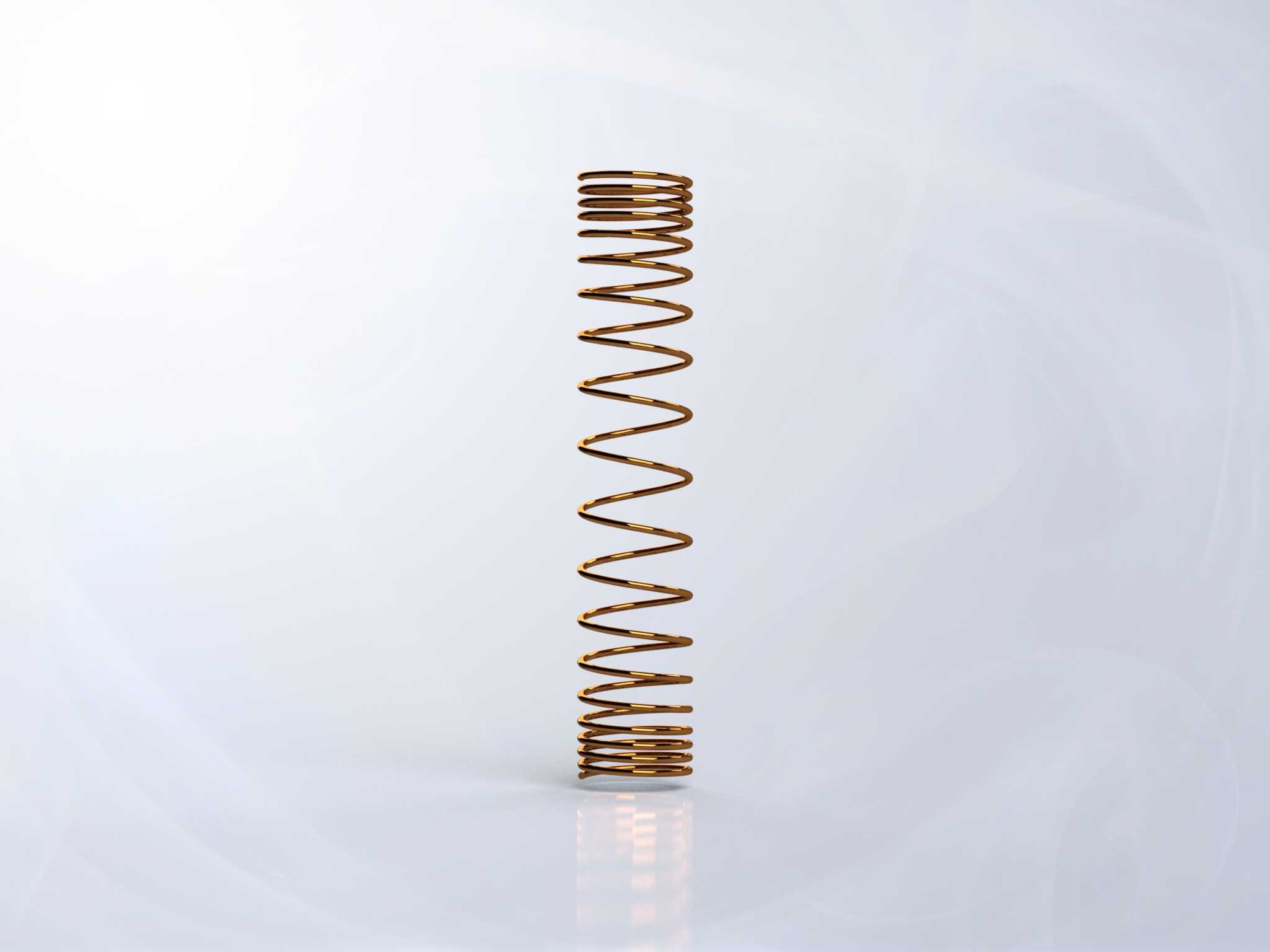

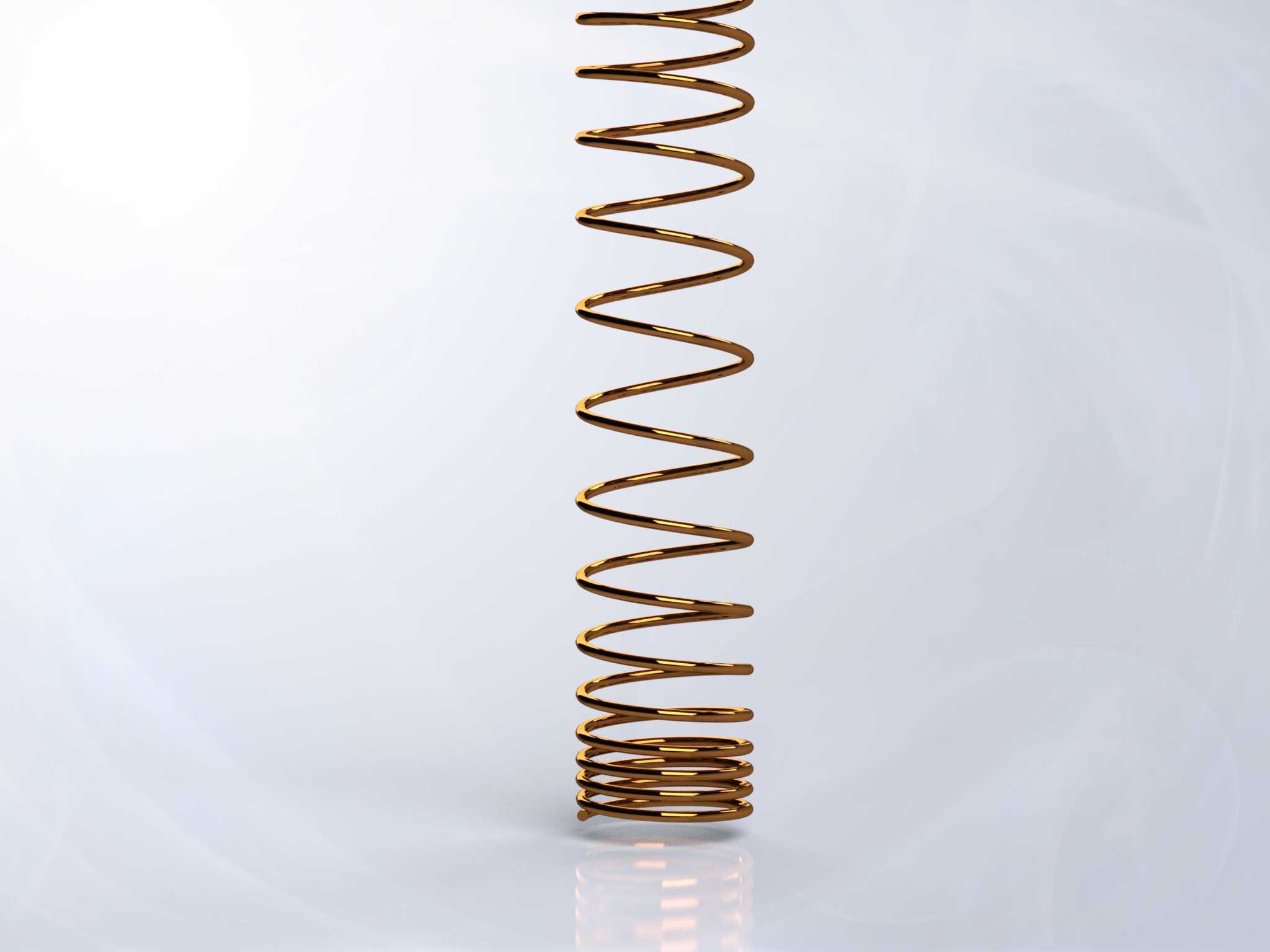

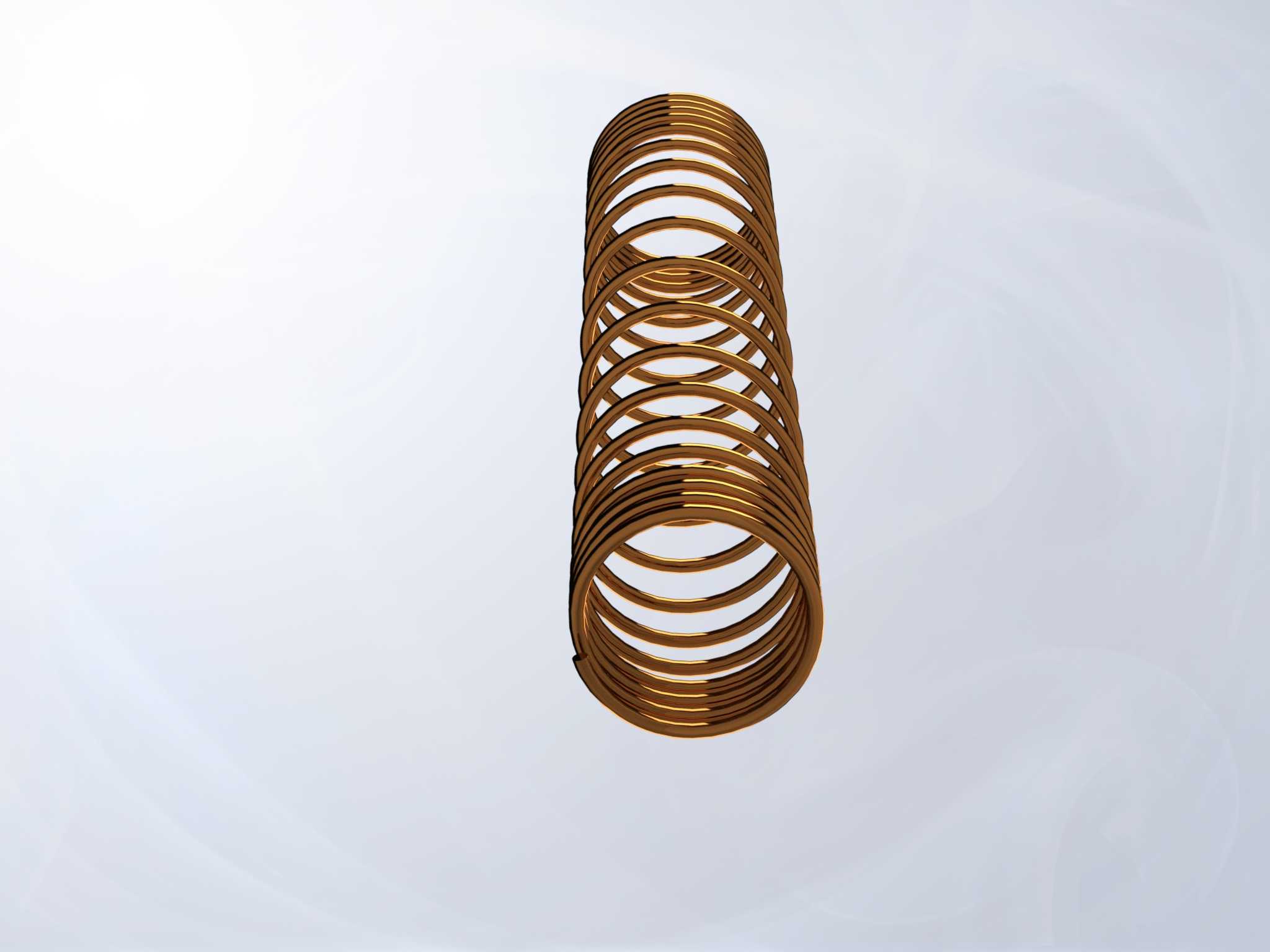

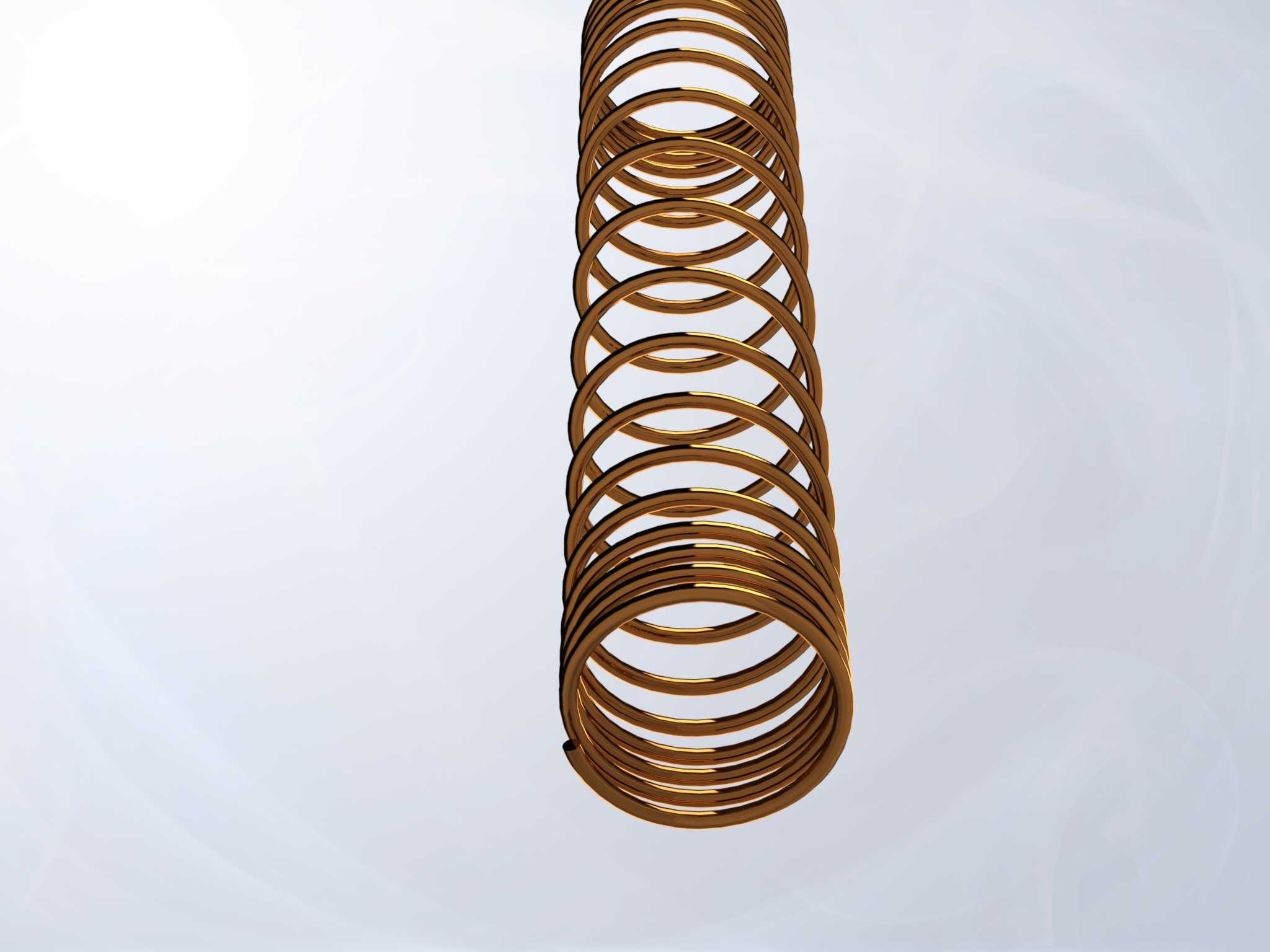

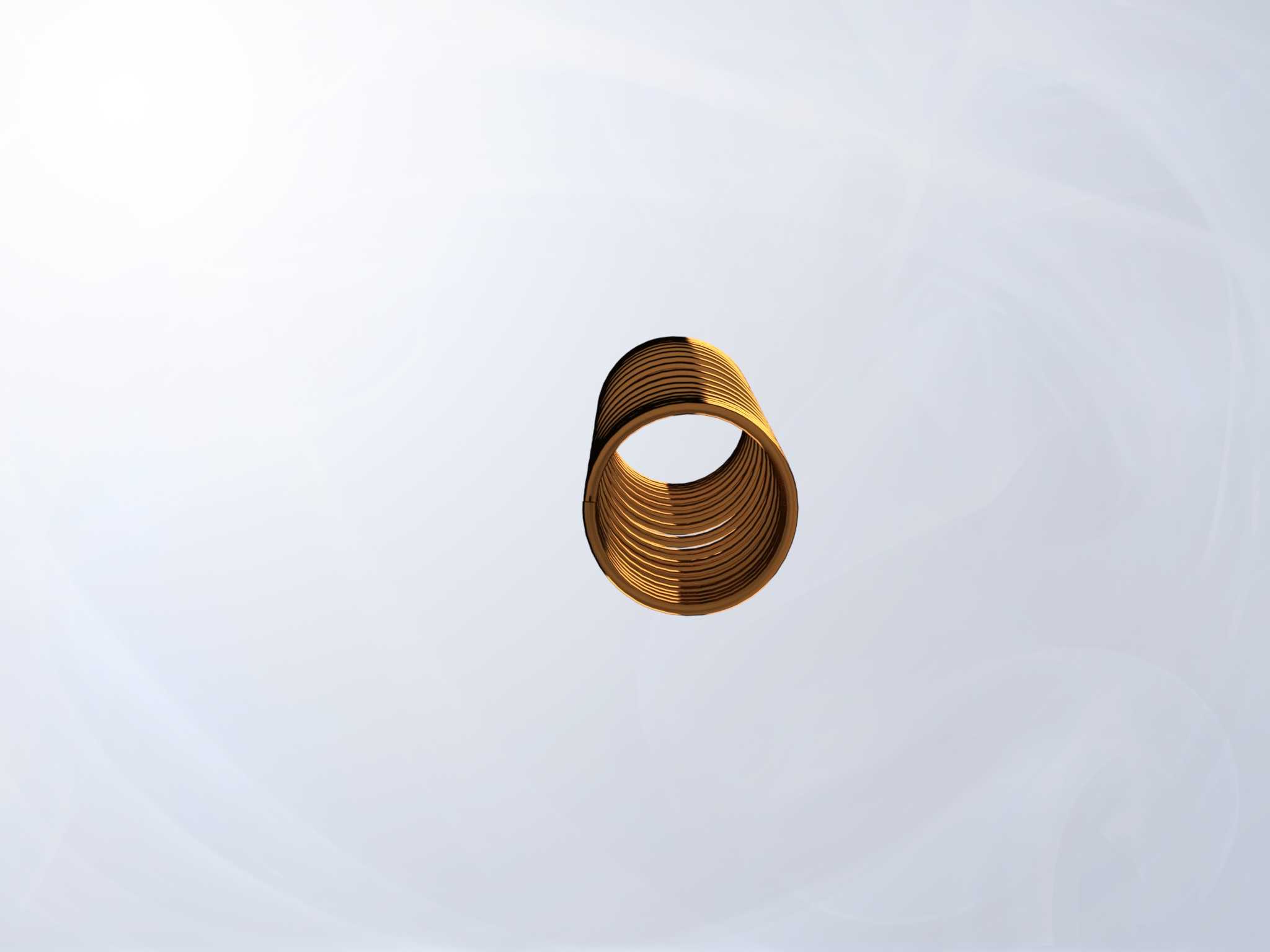

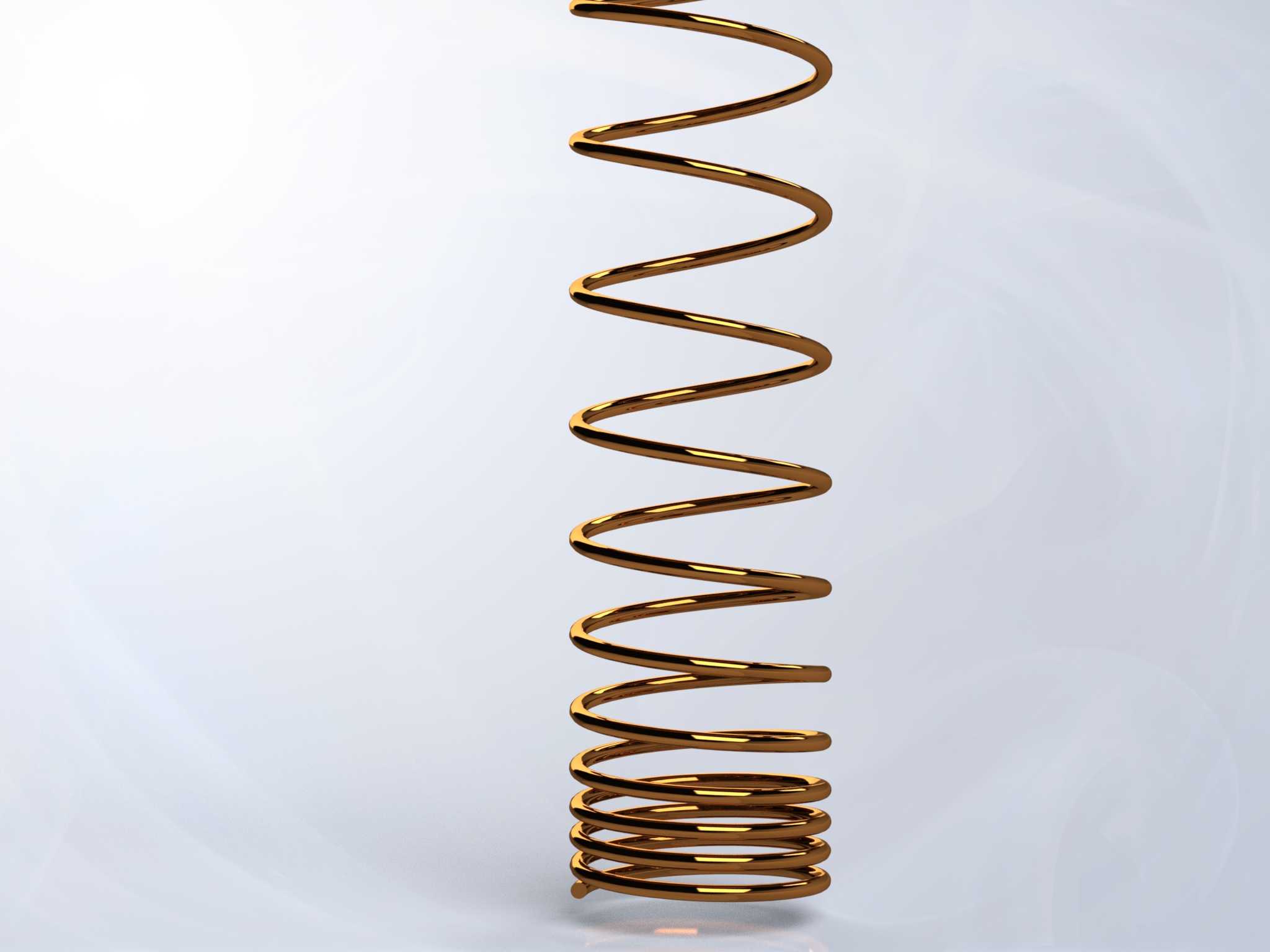

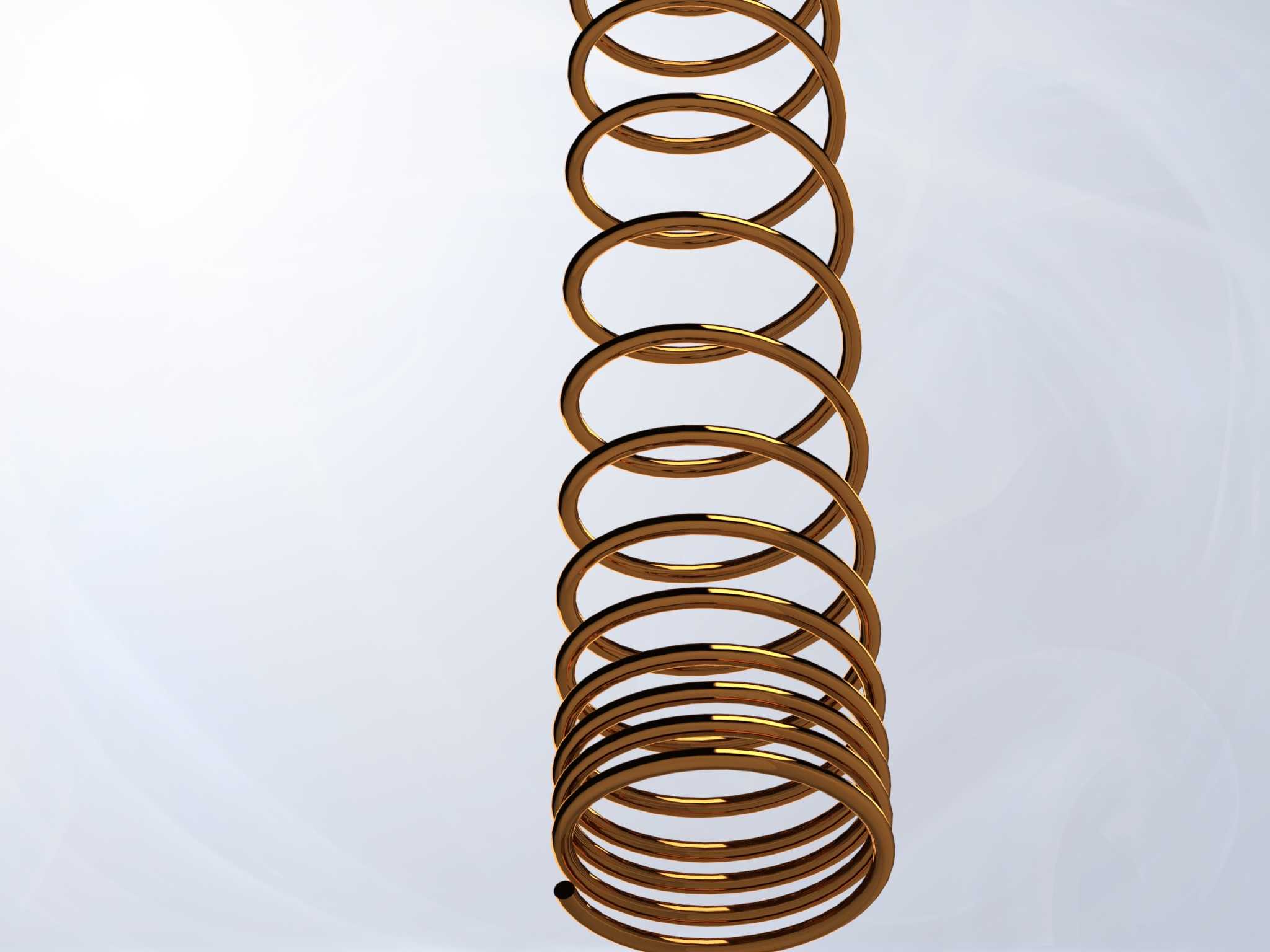

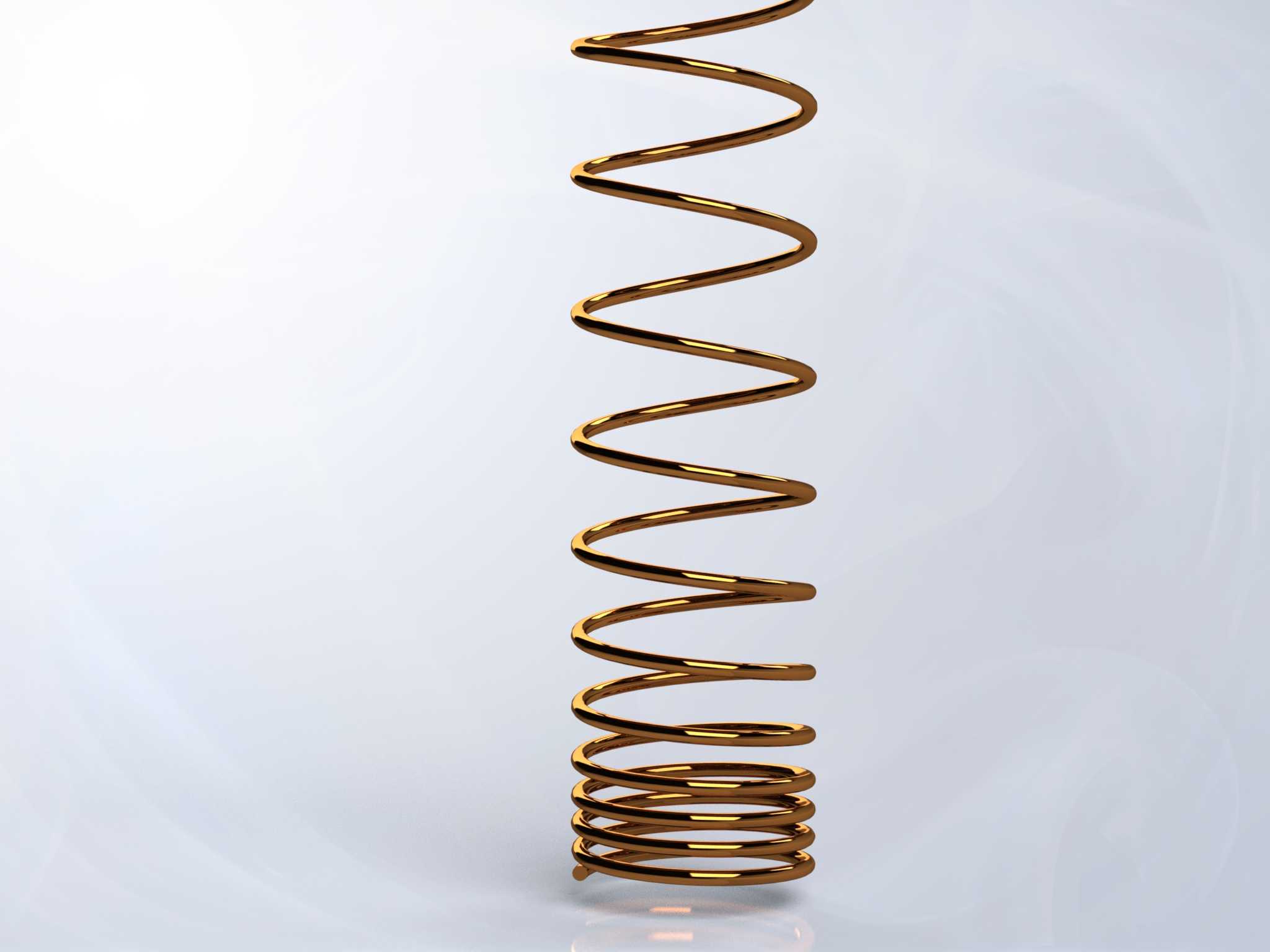

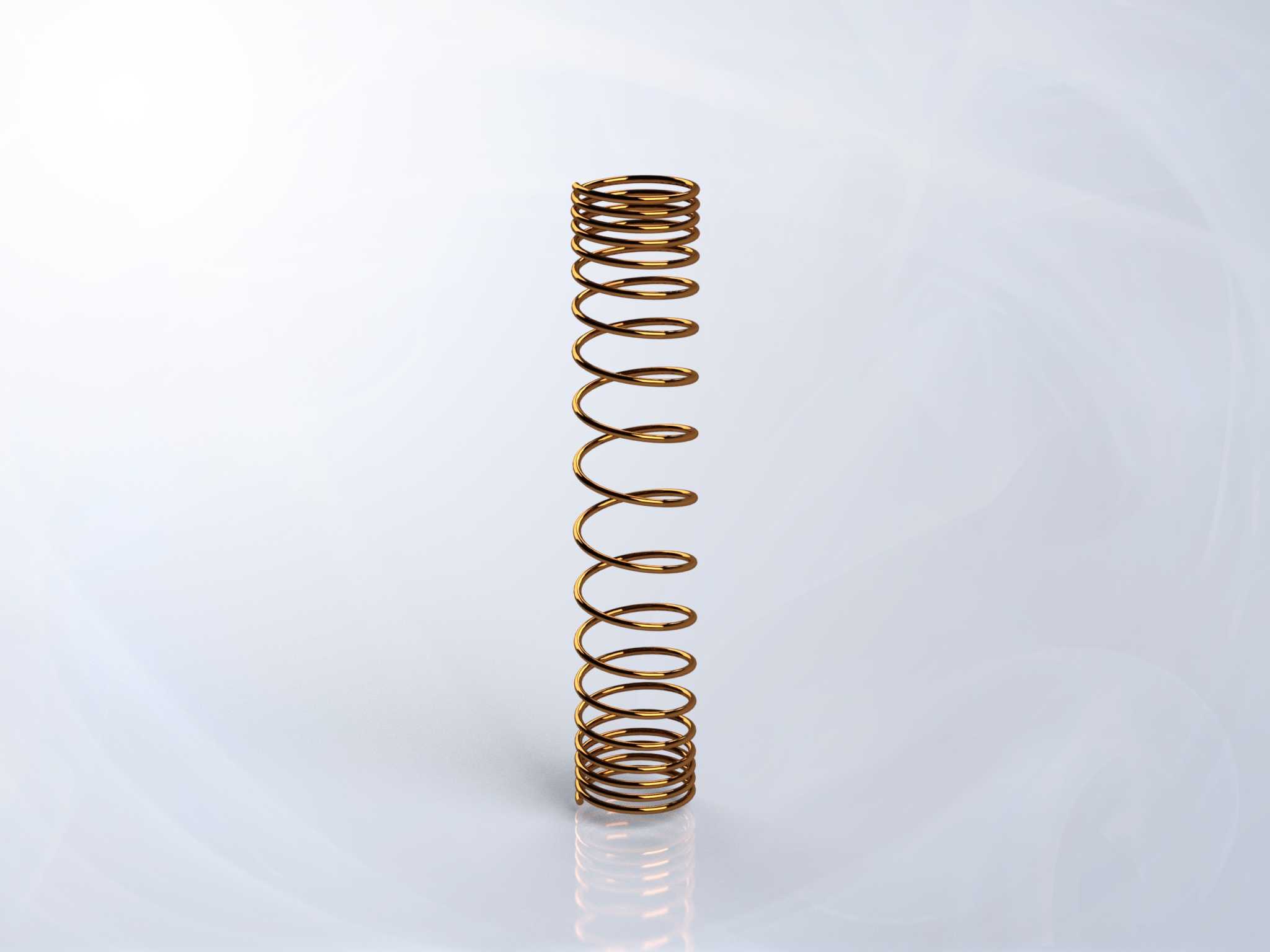

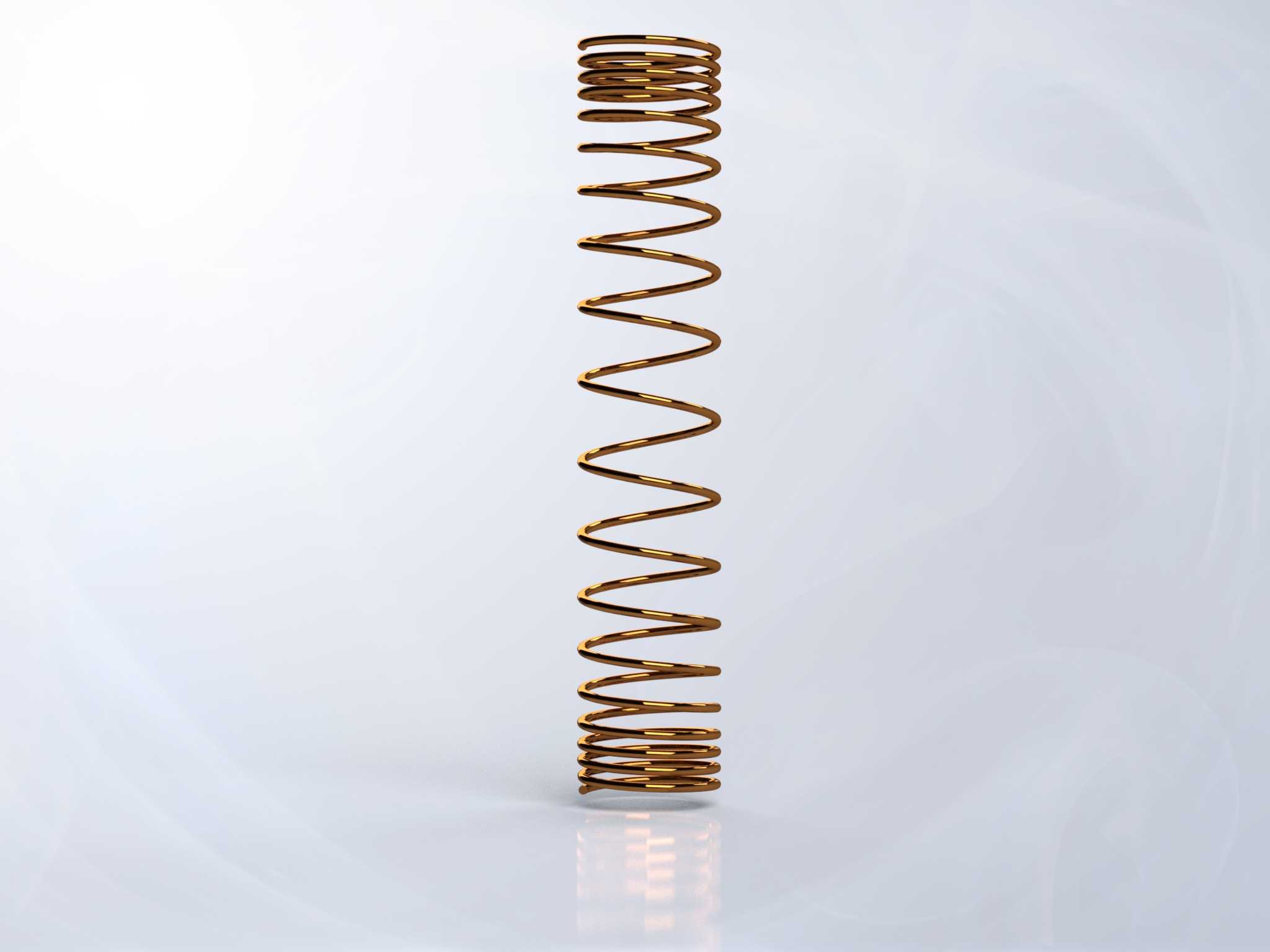

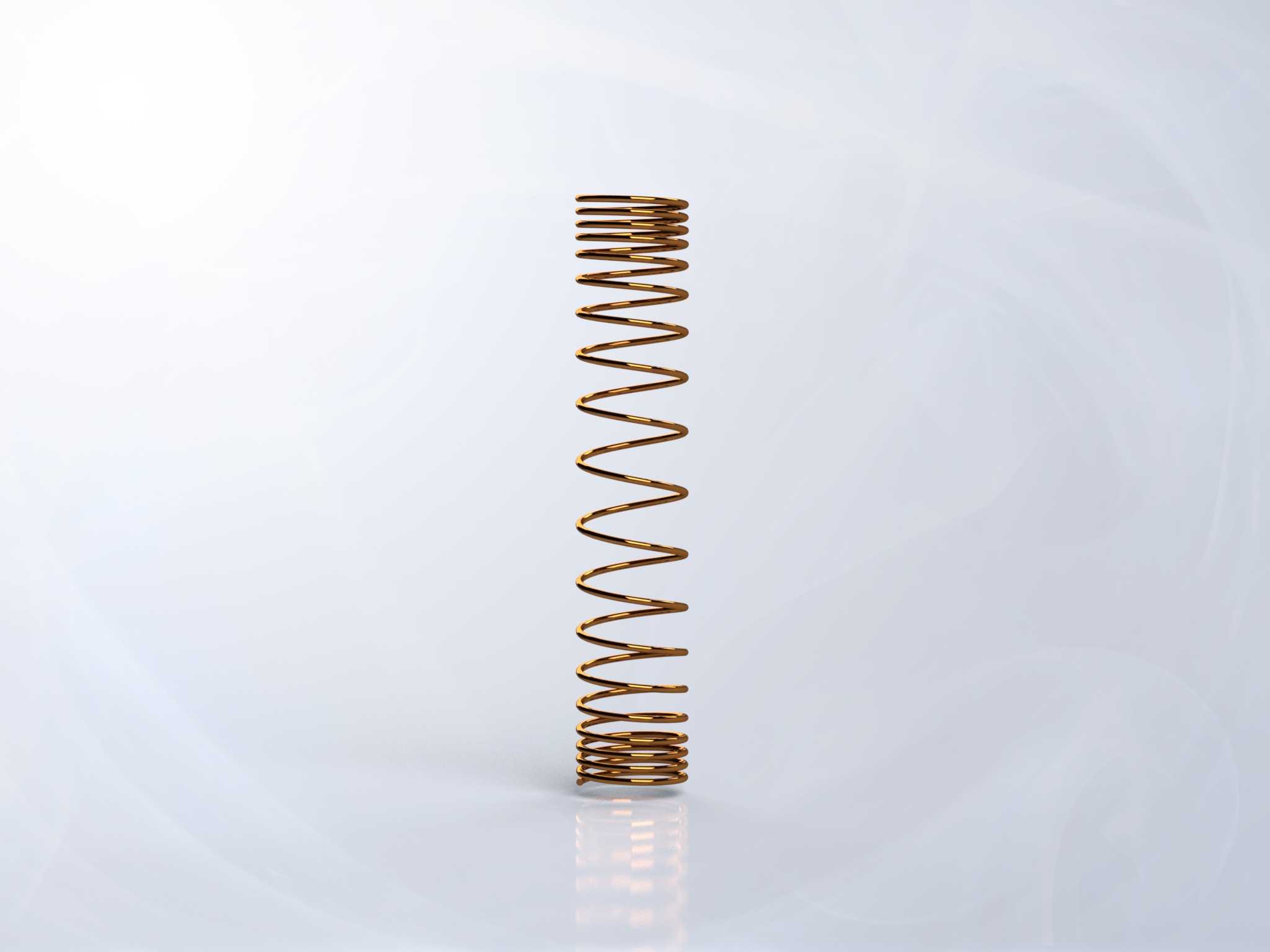

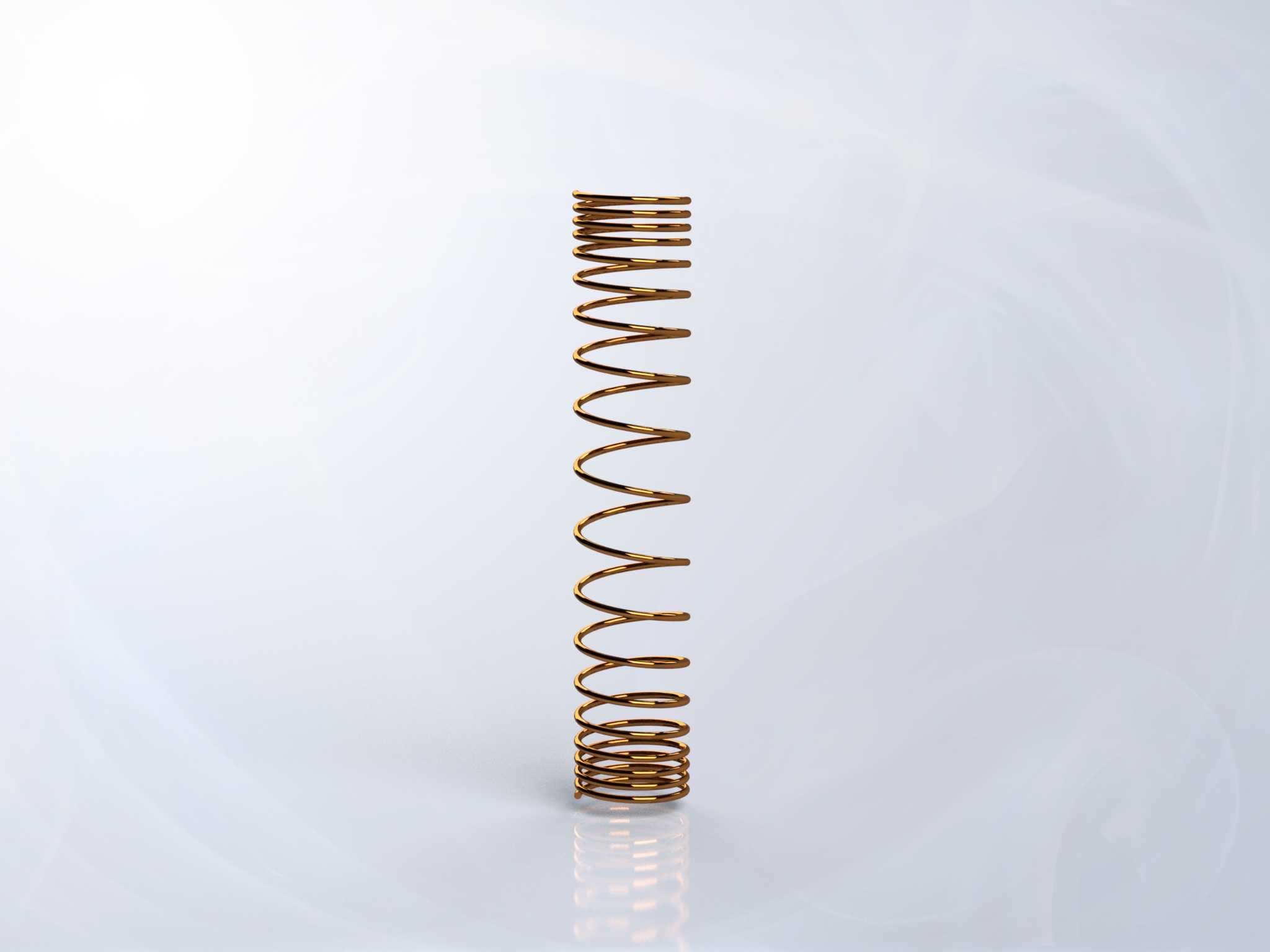

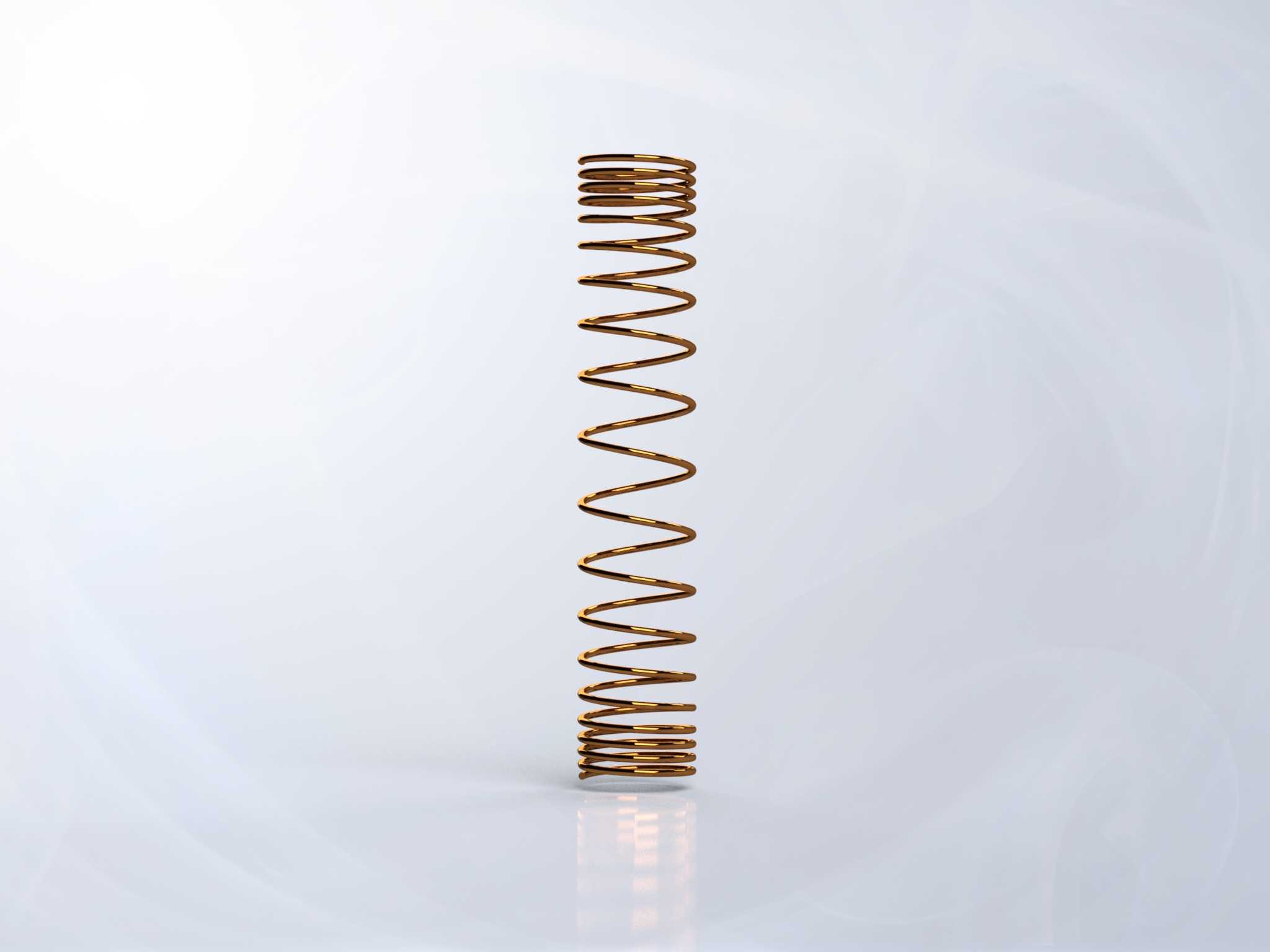

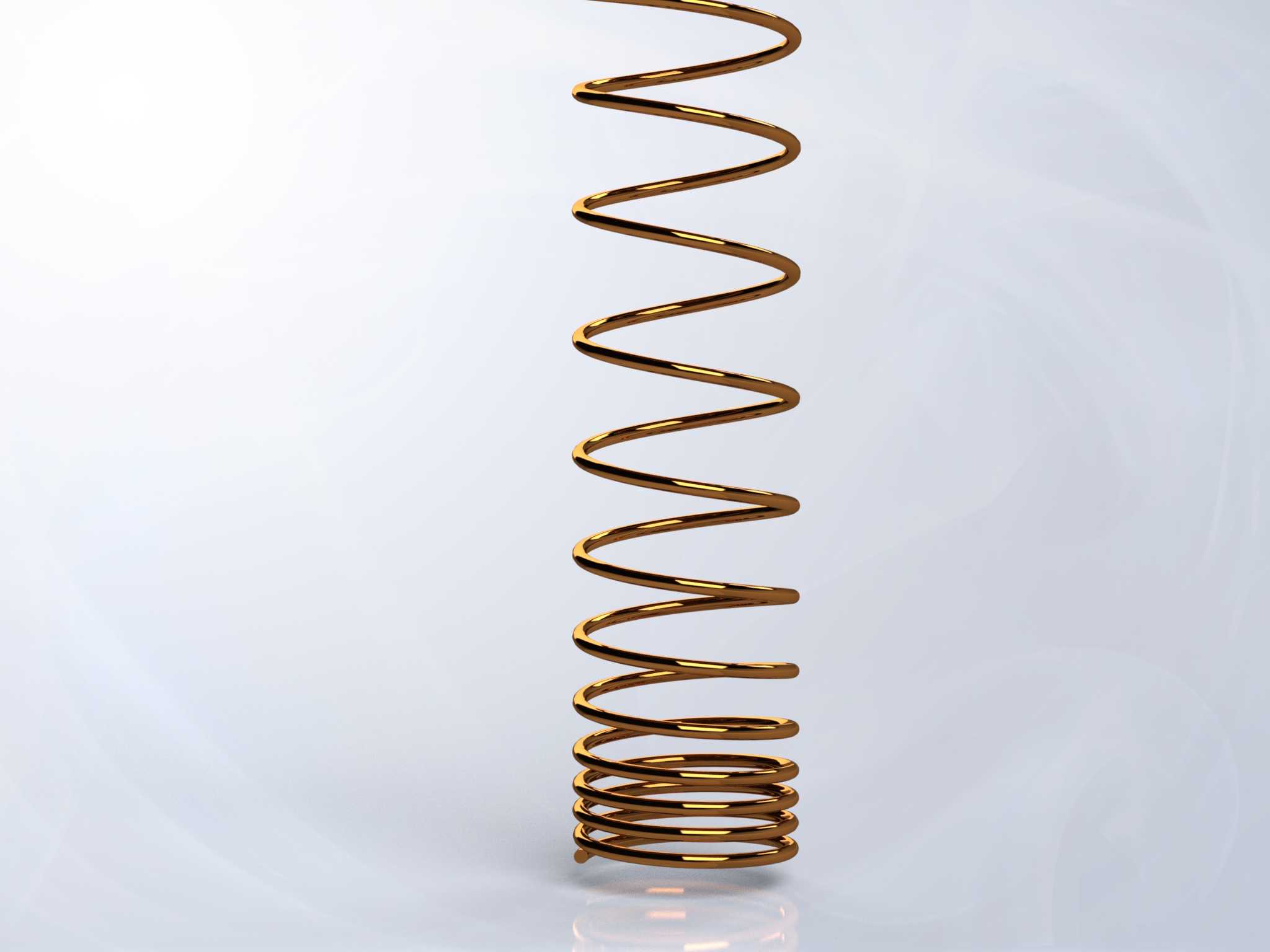

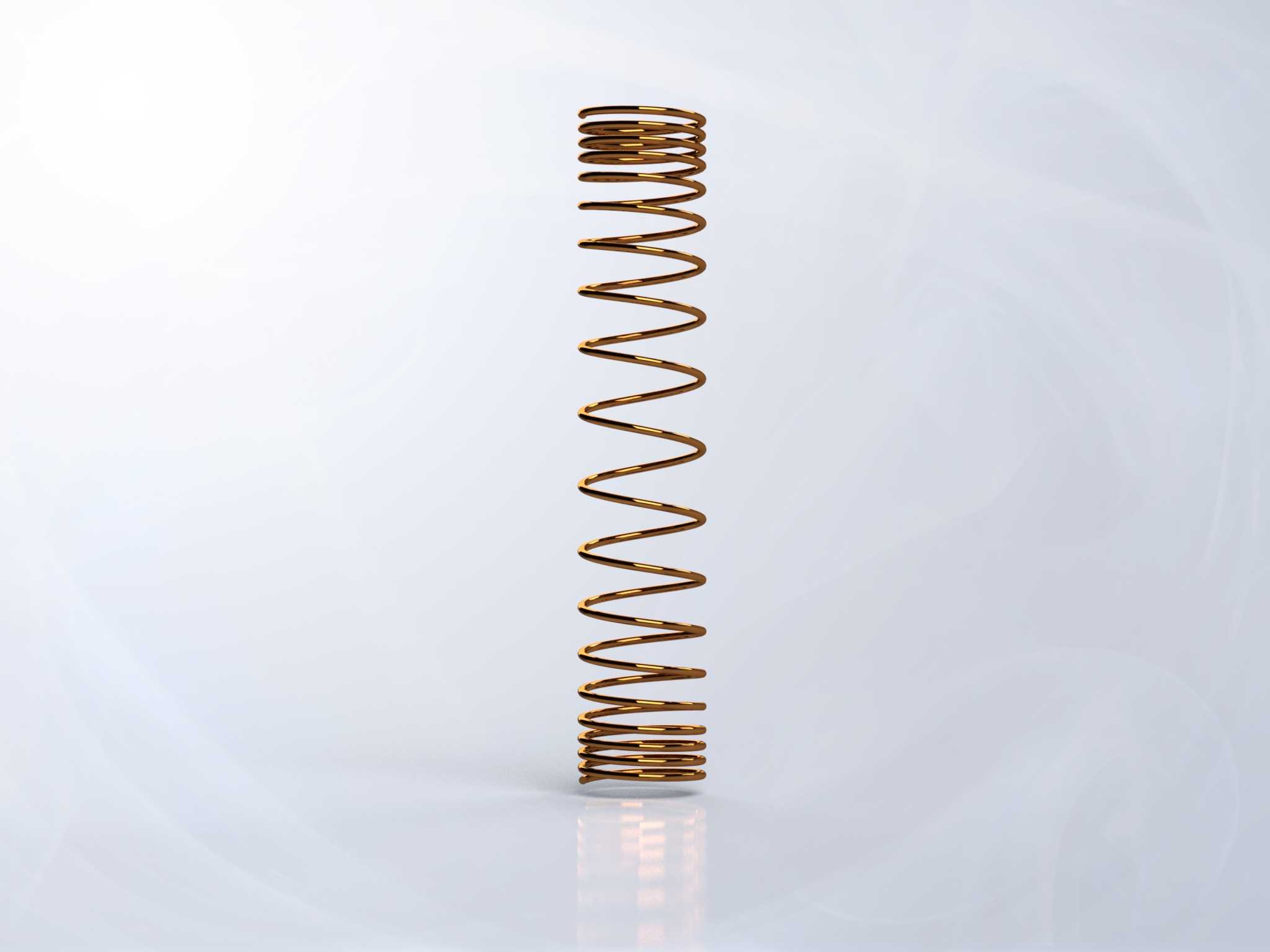

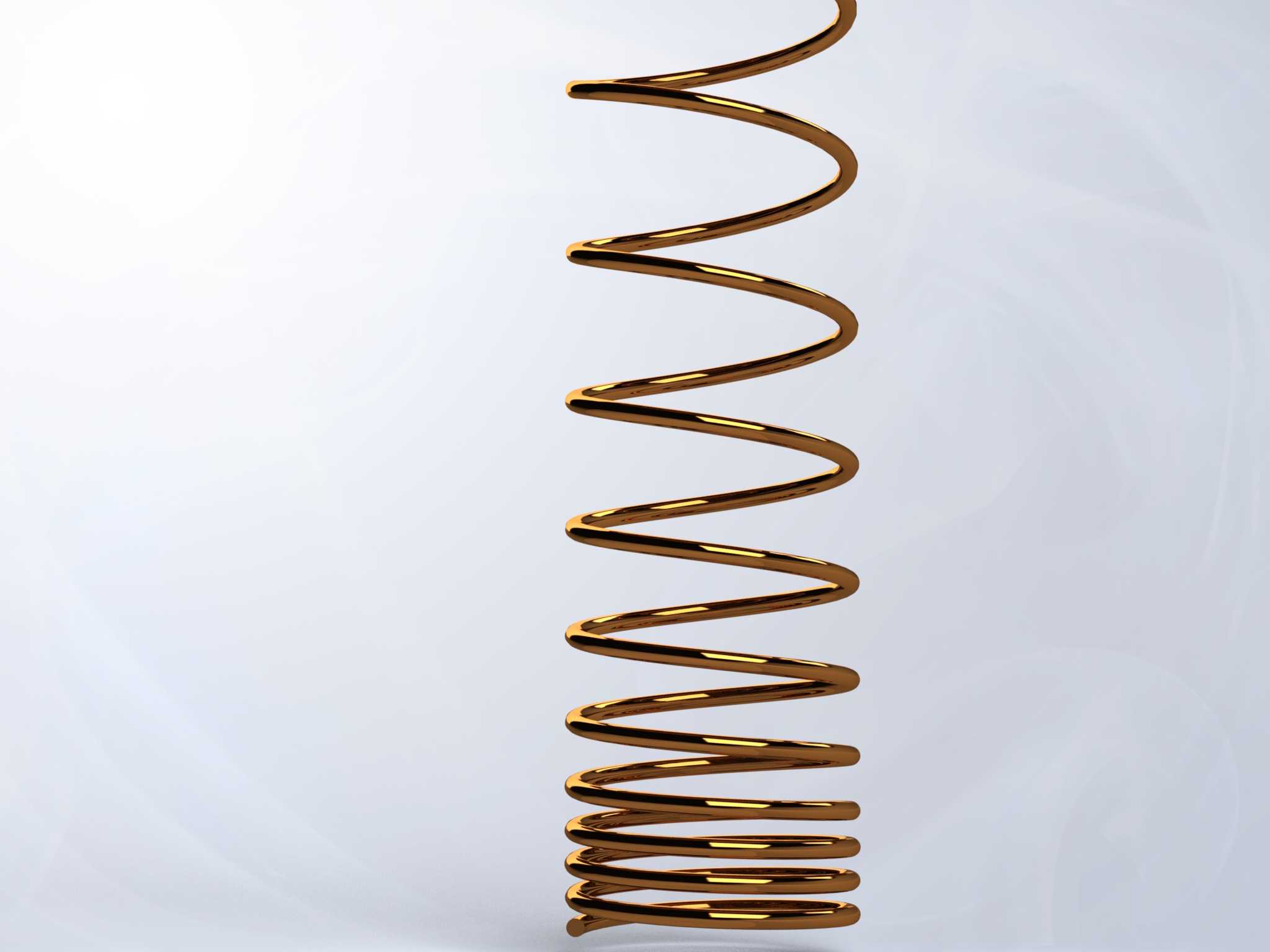

从功能特性上看，该弹簧采用等节距圆柱螺旋结构设计，线径均匀，圈间间隙在自由状态下保持一致，受力时刚度线性度表现稳定，在有效压缩行程内不会出现刚度突变的情况，能够为配套机构提供稳定的轴向弹力输出。弹簧两端采用并圈磨平的端部处理工艺，支撑圈与有效圈紧密贴合，端面磨削后平面度可控，安装后不会出现偏载、歪斜的问题，可有效避免因受力不均导致的弹簧侧向弯曲、早期疲劳失效问题。弹簧表面呈现均匀的金属光泽，无明显的加工划痕、氧化瑕疵，说明绕制成型后经过了相应的表面处理工序，能够适配常规工况下的防锈、耐磨使用需求。

在设计思路层面，这类压缩弹簧的参数匹配需要结合安装空间的边界尺寸、所需的预紧力大小、工作行程范围、循环寿命要求综合确定。首先需要根据安装腔的内径确定弹簧的外径上限，避免弹簧外径过大与腔壁发生摩擦卡滞，同时要根据芯轴的尺寸确定弹簧内径下限，保证弹簧套设在芯轴上时有合理的活动间隙，不会出现卡涩。其次要根据工作载荷要求匹配对应的弹簧线径、有效圈数，线径越大、有效圈数越少，弹簧刚度越高，相同压缩量下输出的弹力越大，反之则刚度越低，弹力输出更平缓。针对阀门复位的使用场景，需要保证弹簧在阀门全开位置的预紧力能够克服阀芯的摩擦阻力、流体背压，确保阀芯能够可靠复位到密封位置，同时在阀门全关位置的最大压缩力不会超过驱动机构的输出上限，避免驱动负载过大导致动作失效。

从安装边界来看，该弹簧为轴向受力元件，安装时需要保证两端支撑面与弹簧轴线垂直，支撑面的平面度误差需控制在合理范围内，避免出现偏心载荷。弹簧的自由长度需要匹配安装腔的深度，预压缩量通常设置为自由长度的10%-20%，保证安装后存在初始预紧力，避免设备运行过程中弹簧出现窜动、异响。工作行程需要控制在弹簧有效压缩行程范围内，避免并圈冲击导致的弹簧损伤，常规工况下这类弹簧的最大压缩量不超过自由长度的40%，可保证长期循环使用下的疲劳寿命。在实际选型替换时，除了匹配线径、外径、自由长度等外形尺寸，还需要核对弹簧的刚度参数，确保弹力输出特性与原设计要求一致，避免因刚度过大导致机构动作卡滞，或刚度过小导致复位不到位、密封失效等问题。

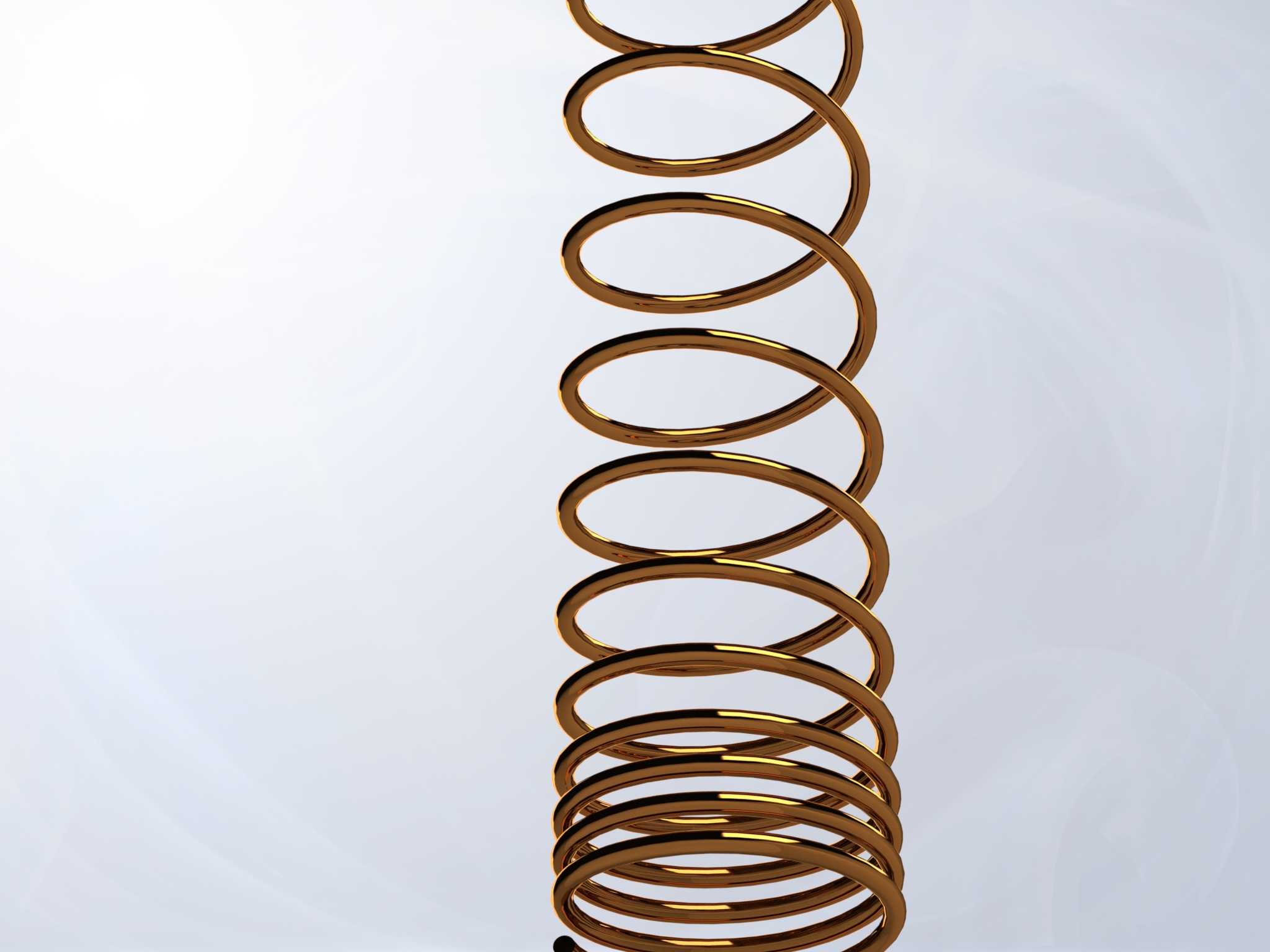

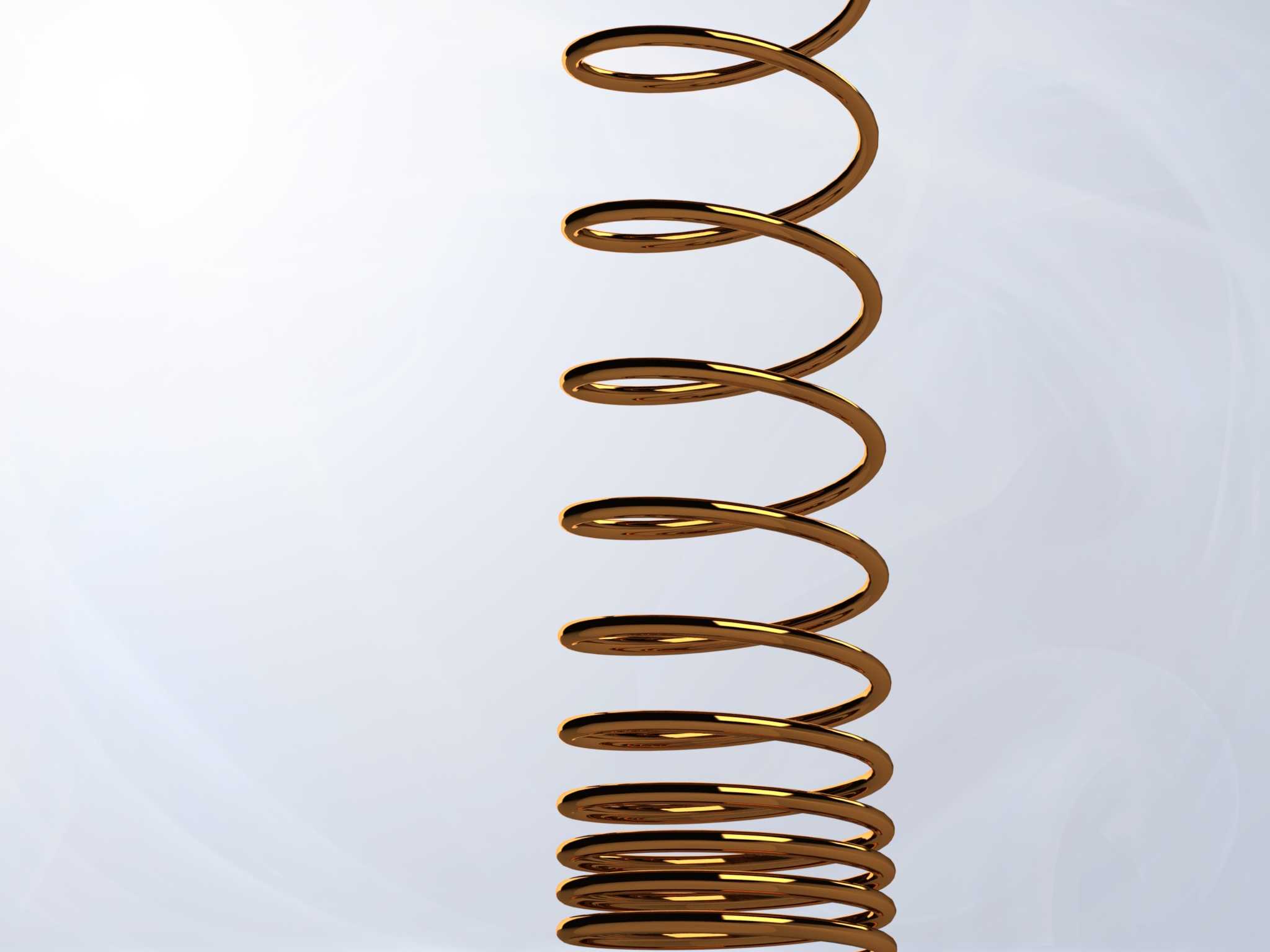

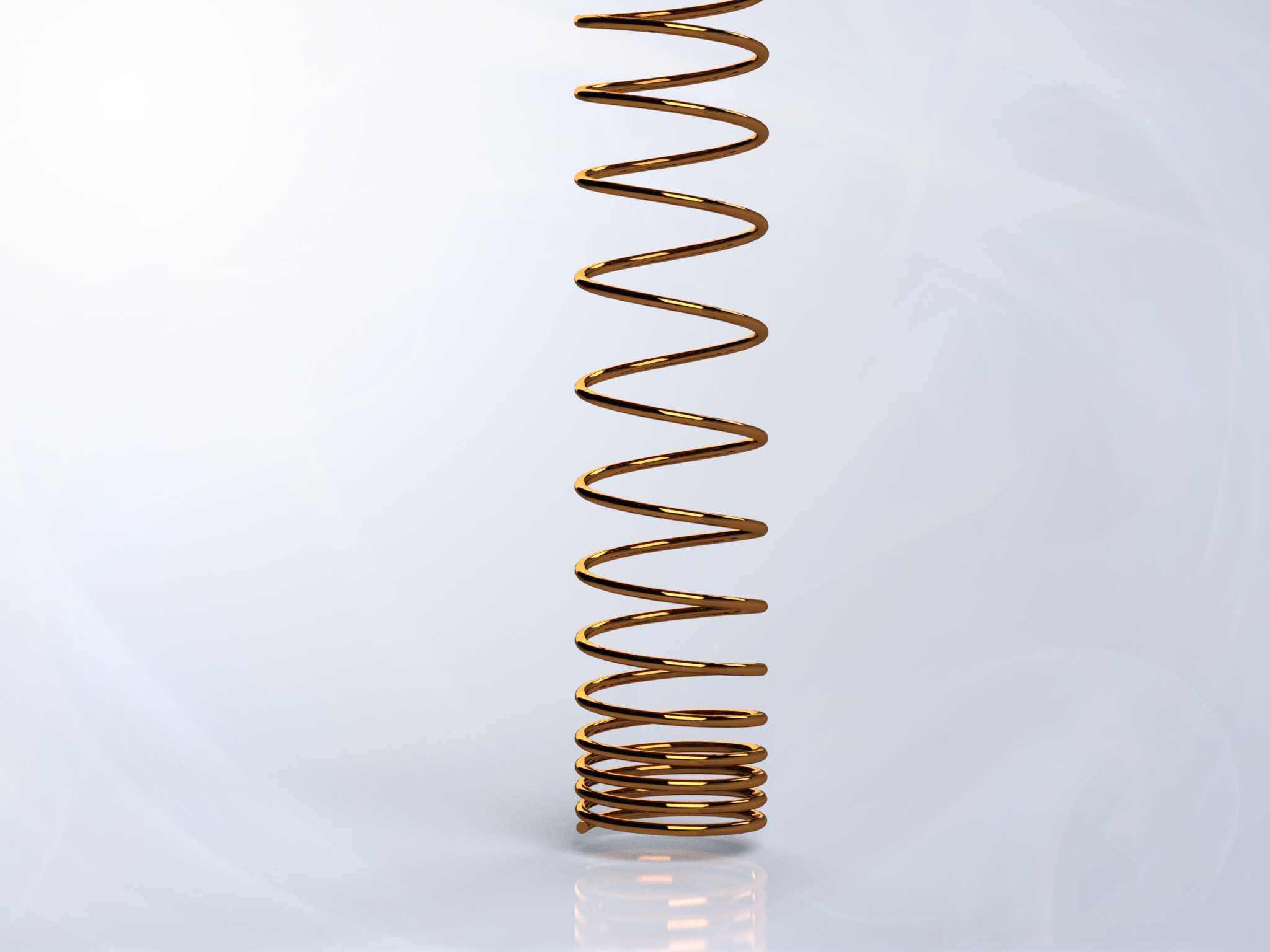

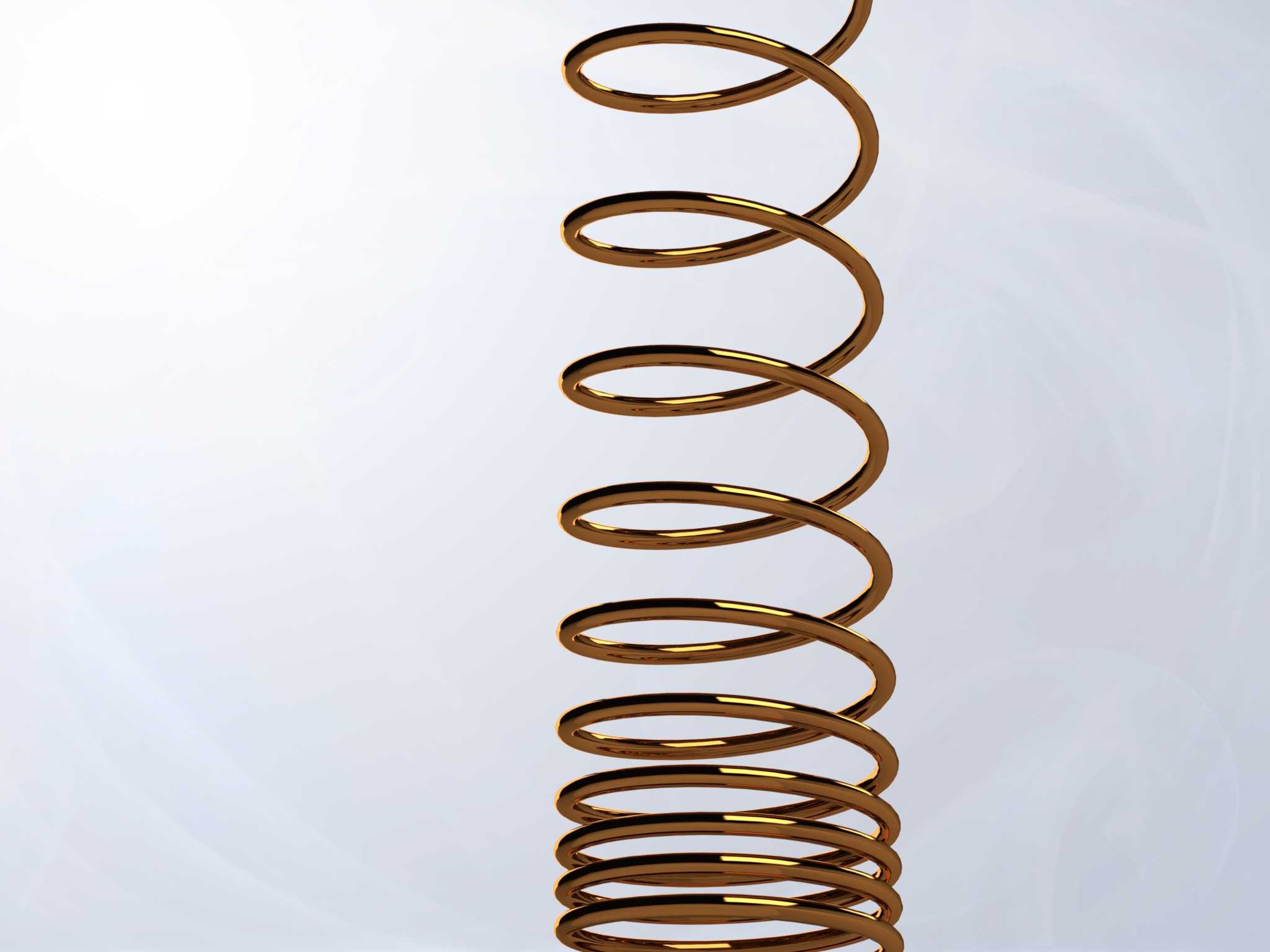

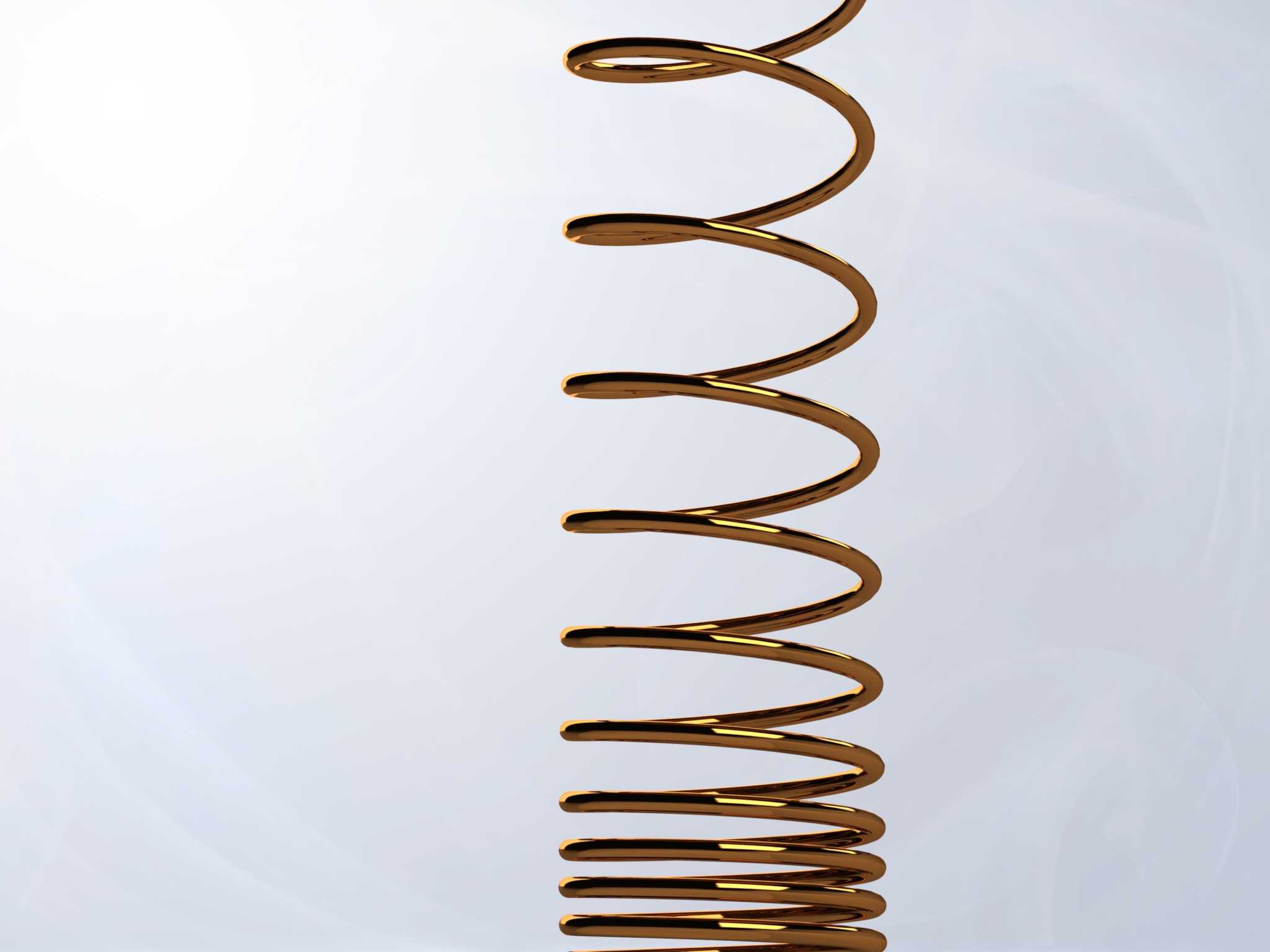

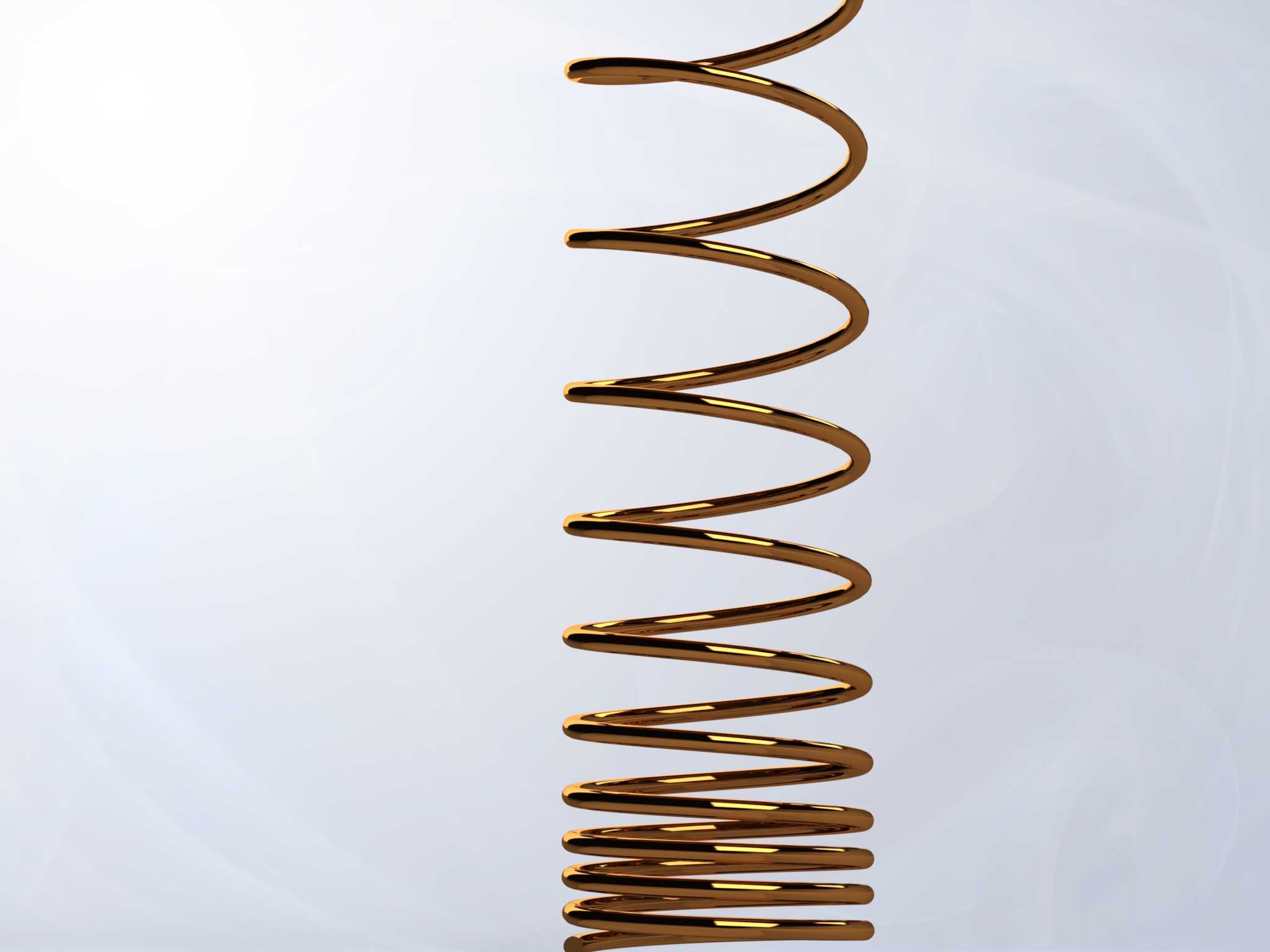

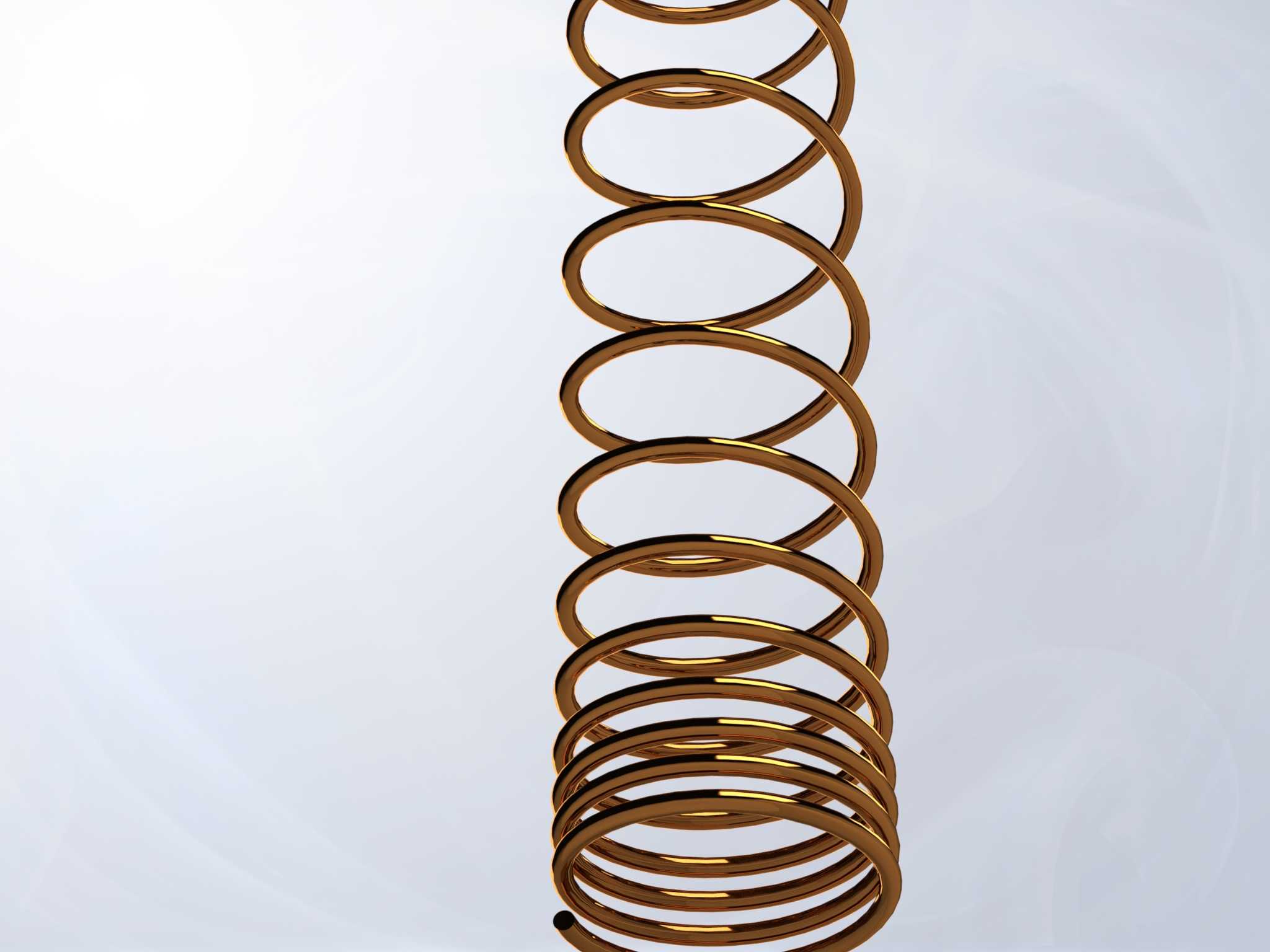

在结构细节上，该弹簧的螺旋升角设置在常规压缩弹簧的合理区间内，绕制过程中圈距均匀，无明显的圈距不均、簧圈歪斜等成型缺陷，支撑圈的并圈长度符合通用设计规范，磨平端面的角度能够保证支撑面与簧圈的贴合面积足够，受力时应力分布均匀，不会出现局部应力集中导致的断裂问题。针对不同的使用工况，这类弹簧可通过调整材质、表面处理工艺适配不同的环境需求，比如腐蚀工况下可选用不锈钢材质，高温工况下可选用合金弹簧钢材质，常规工况下选用碳素弹簧钢即可满足使用要求，兼顾性能与成本优势。
