多安装孔位铰接式机械连接基座结构

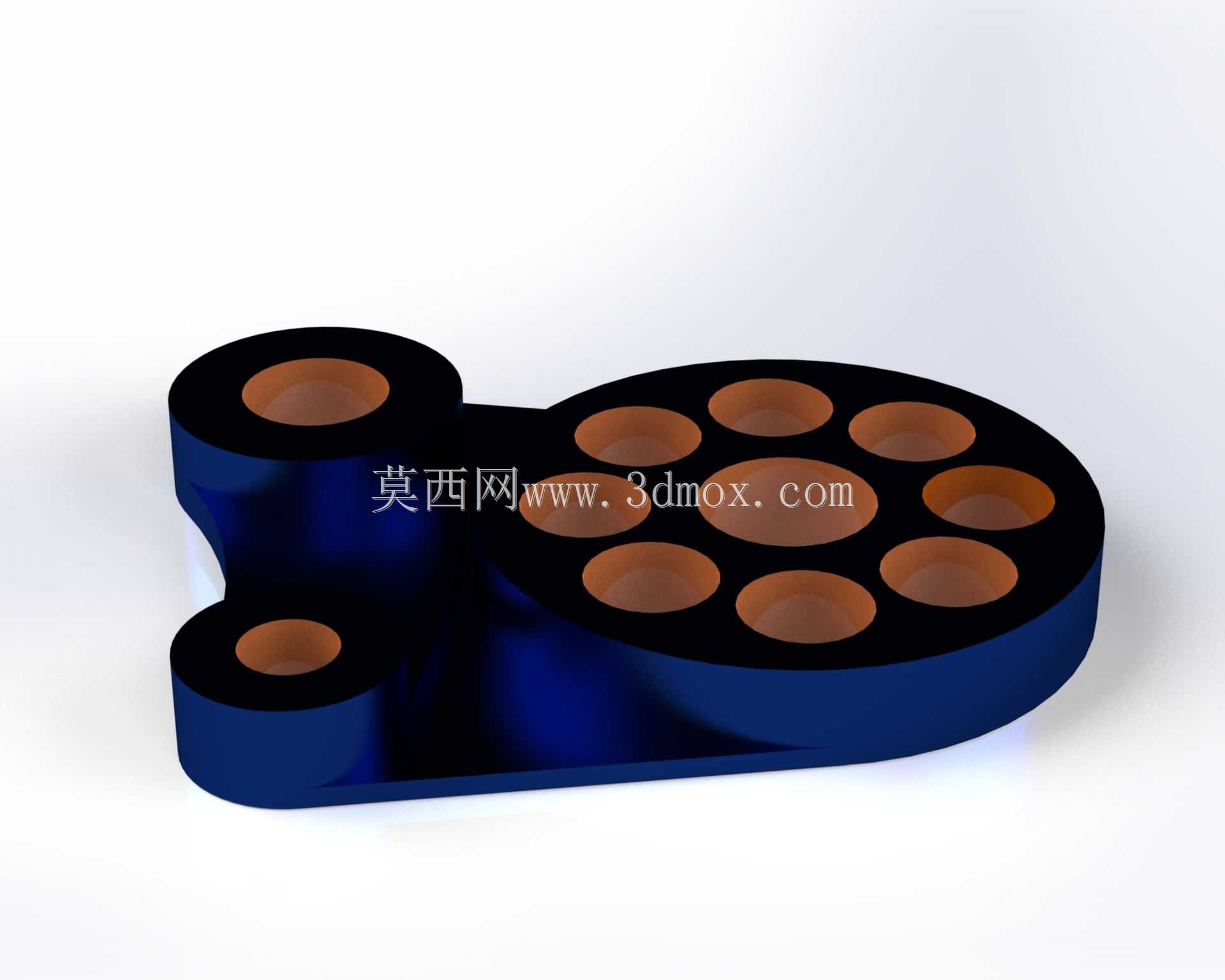

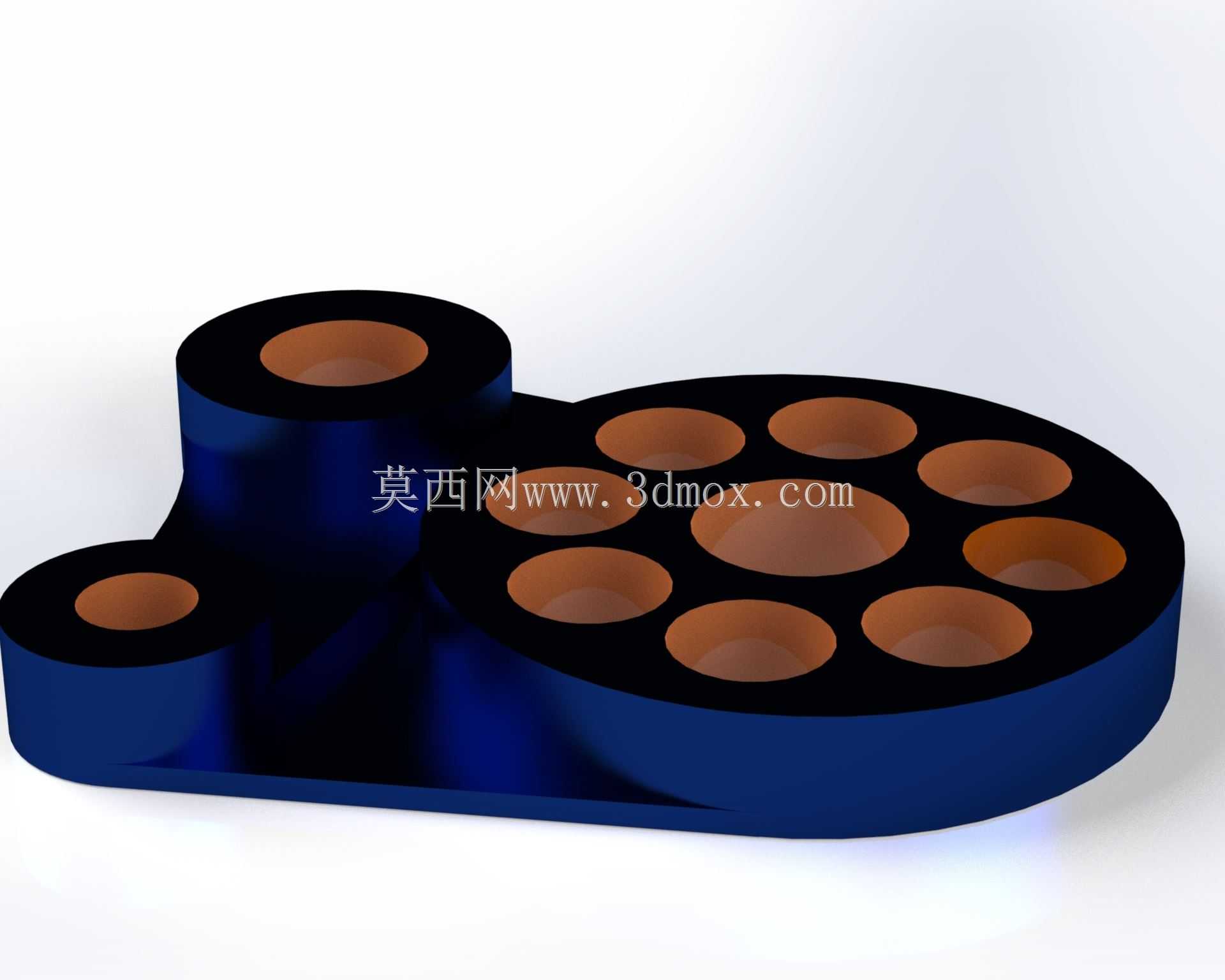

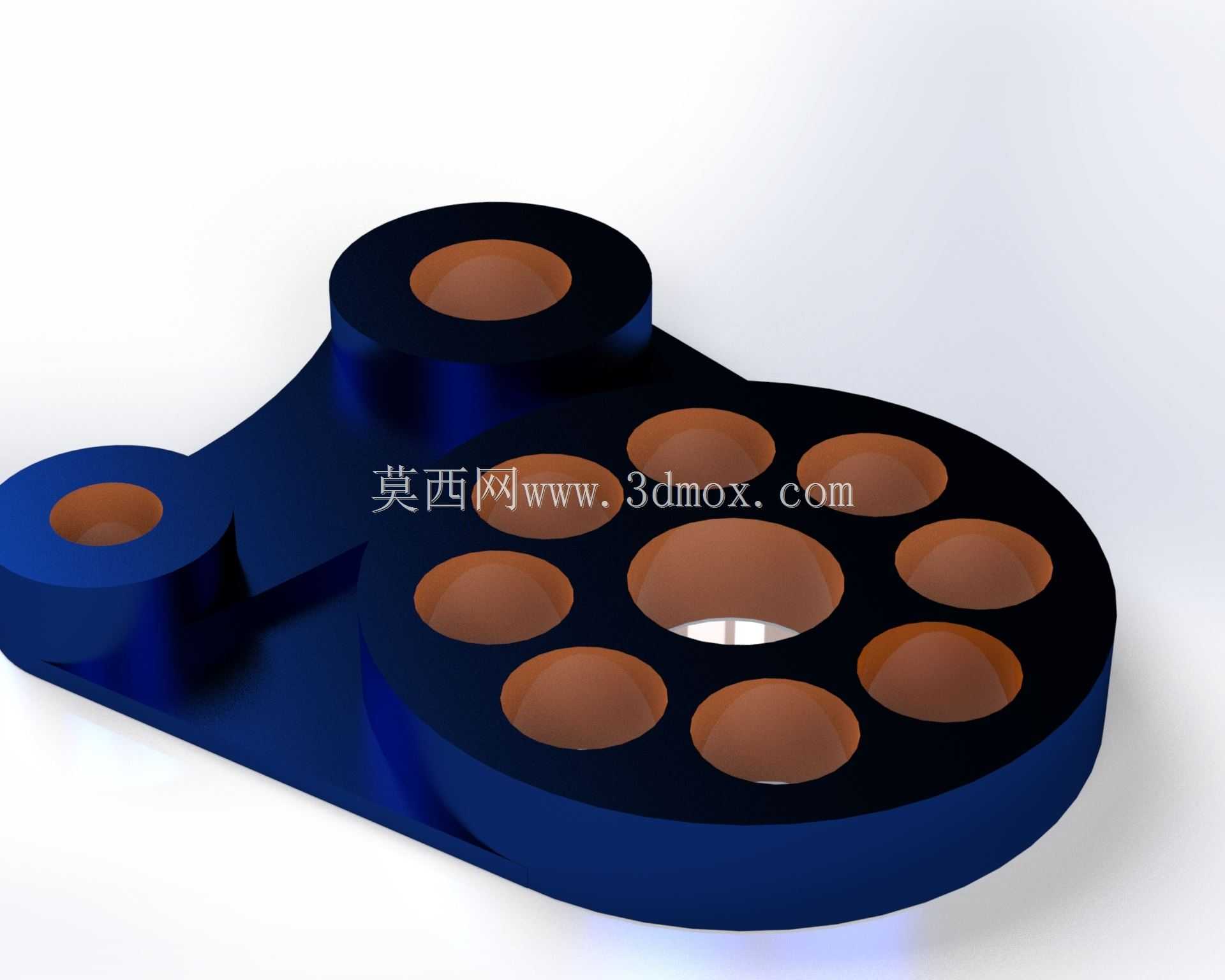

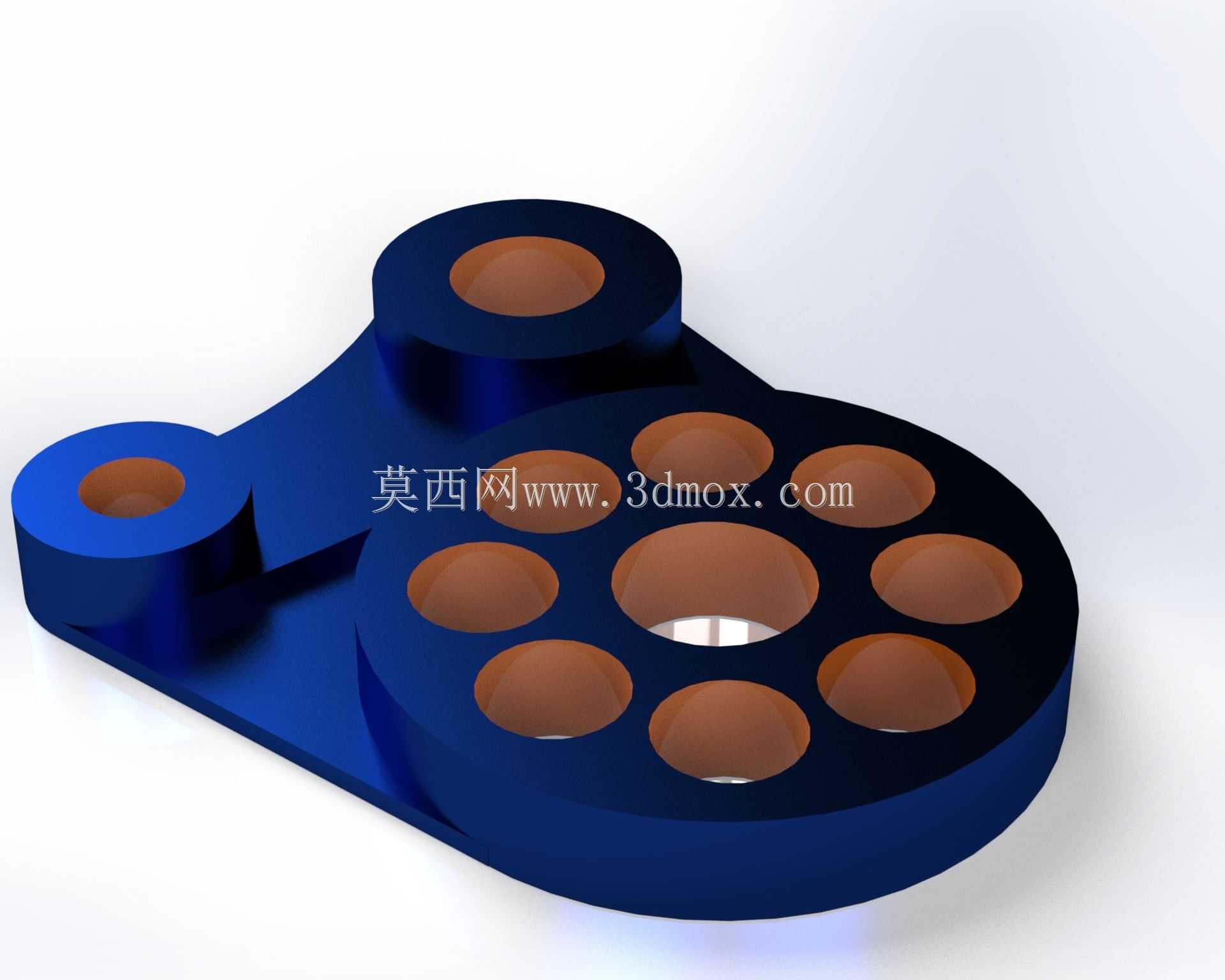

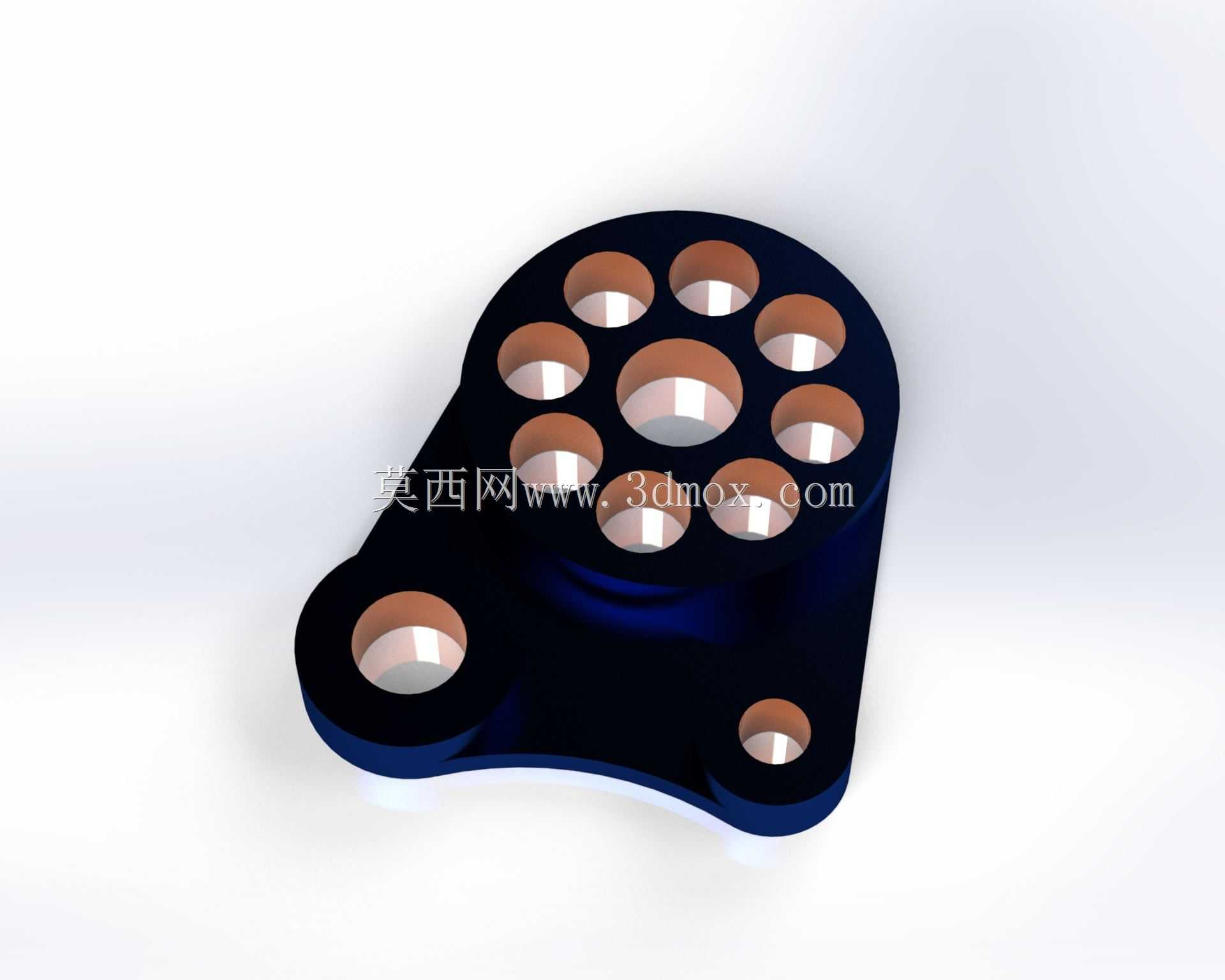

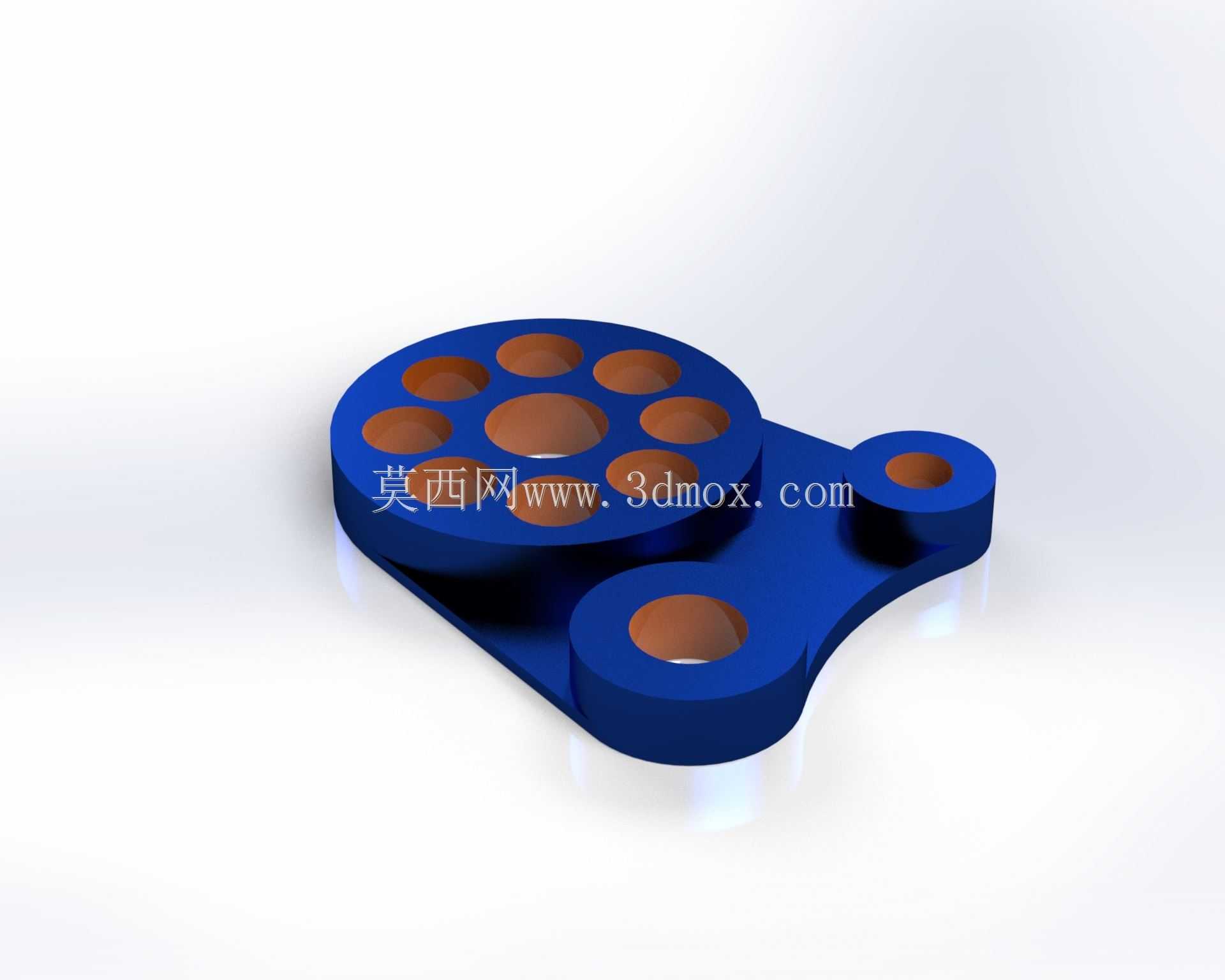

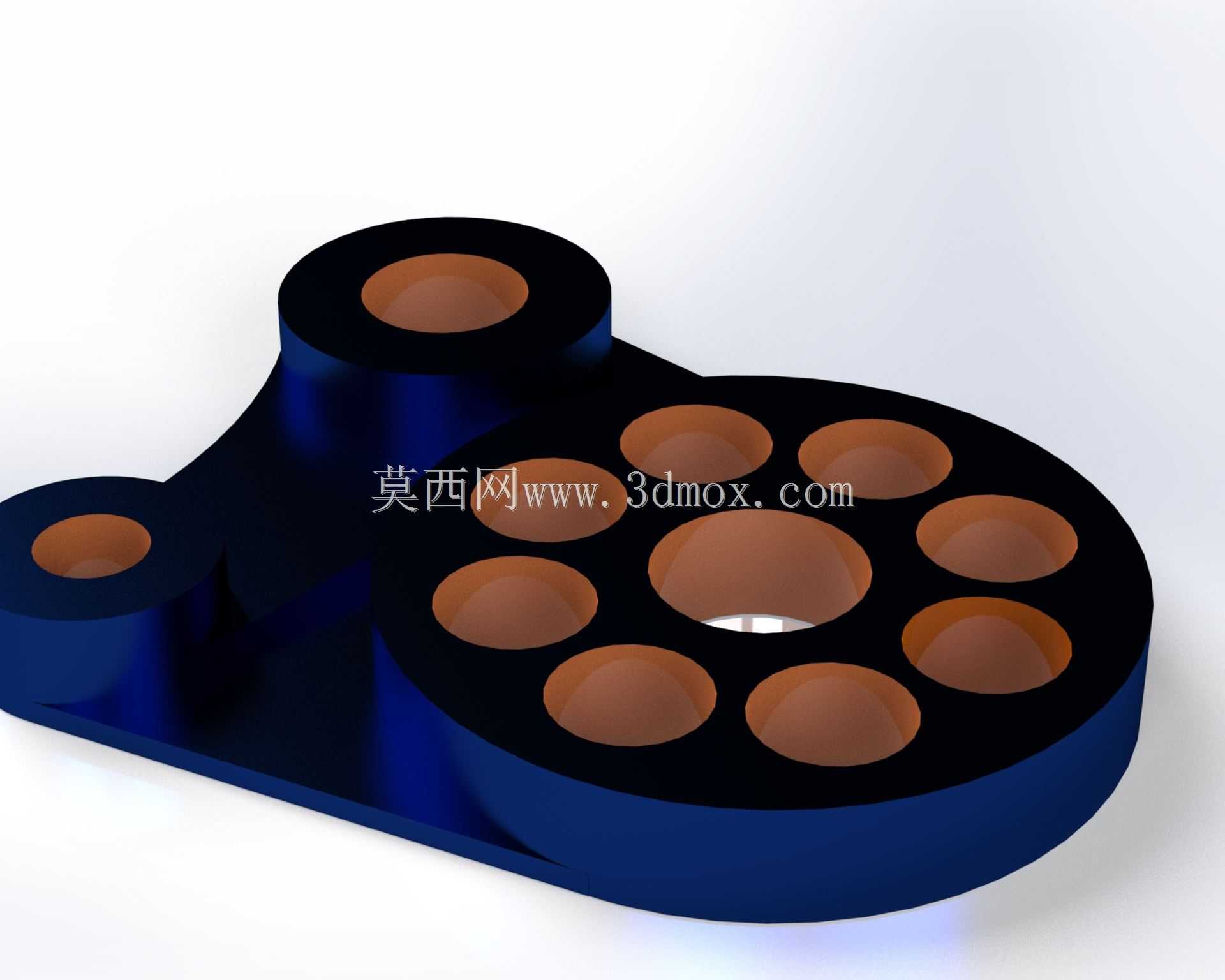

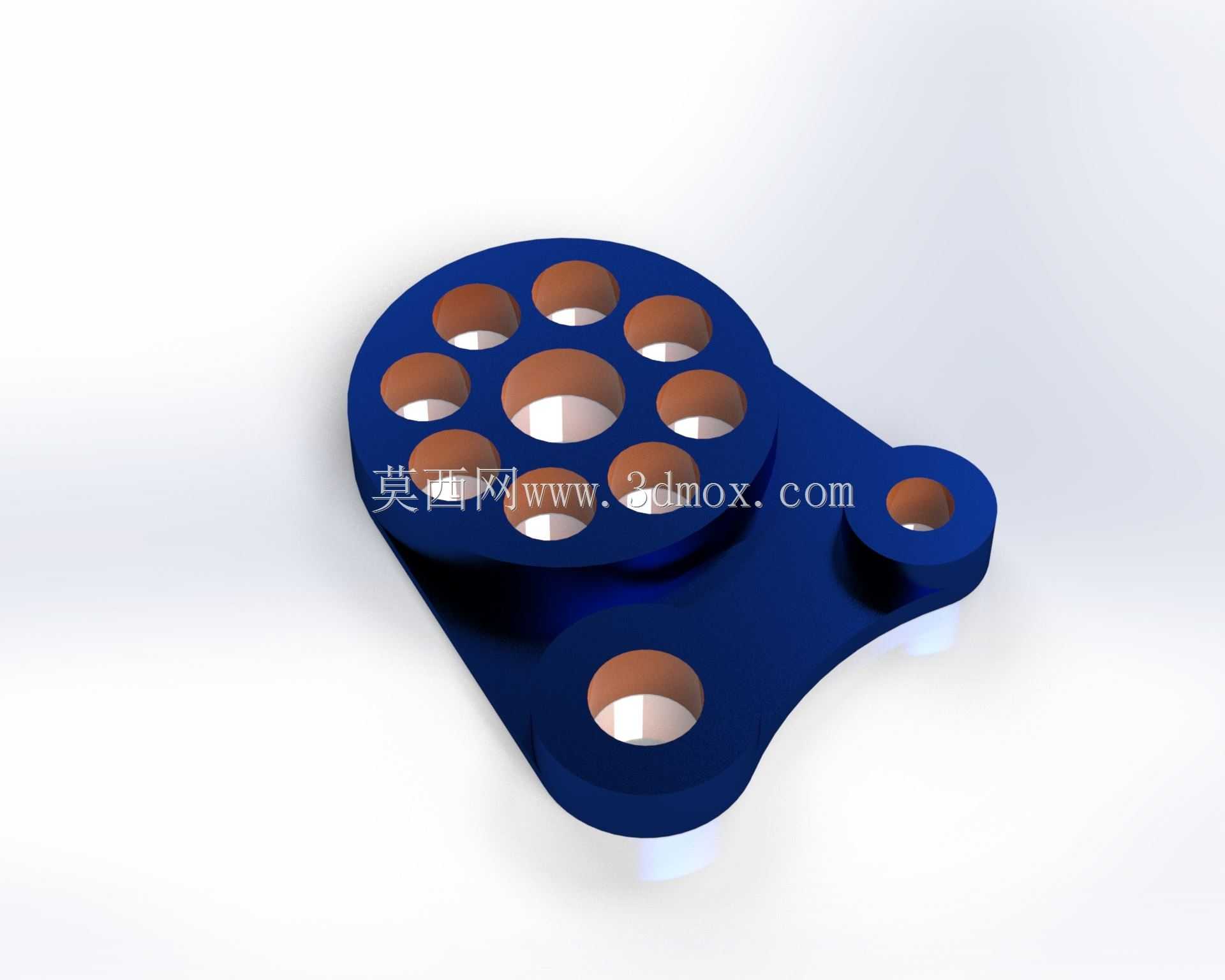

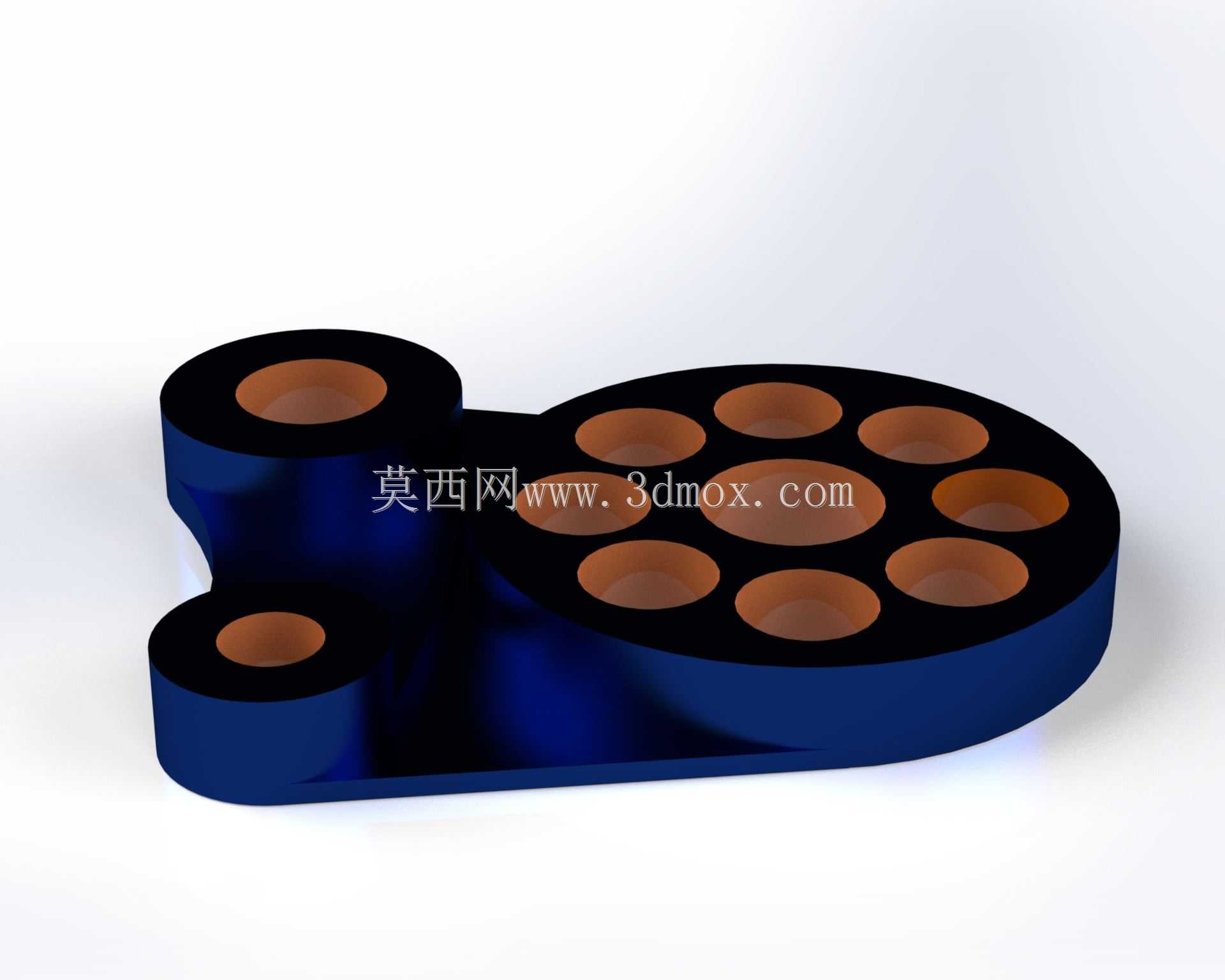

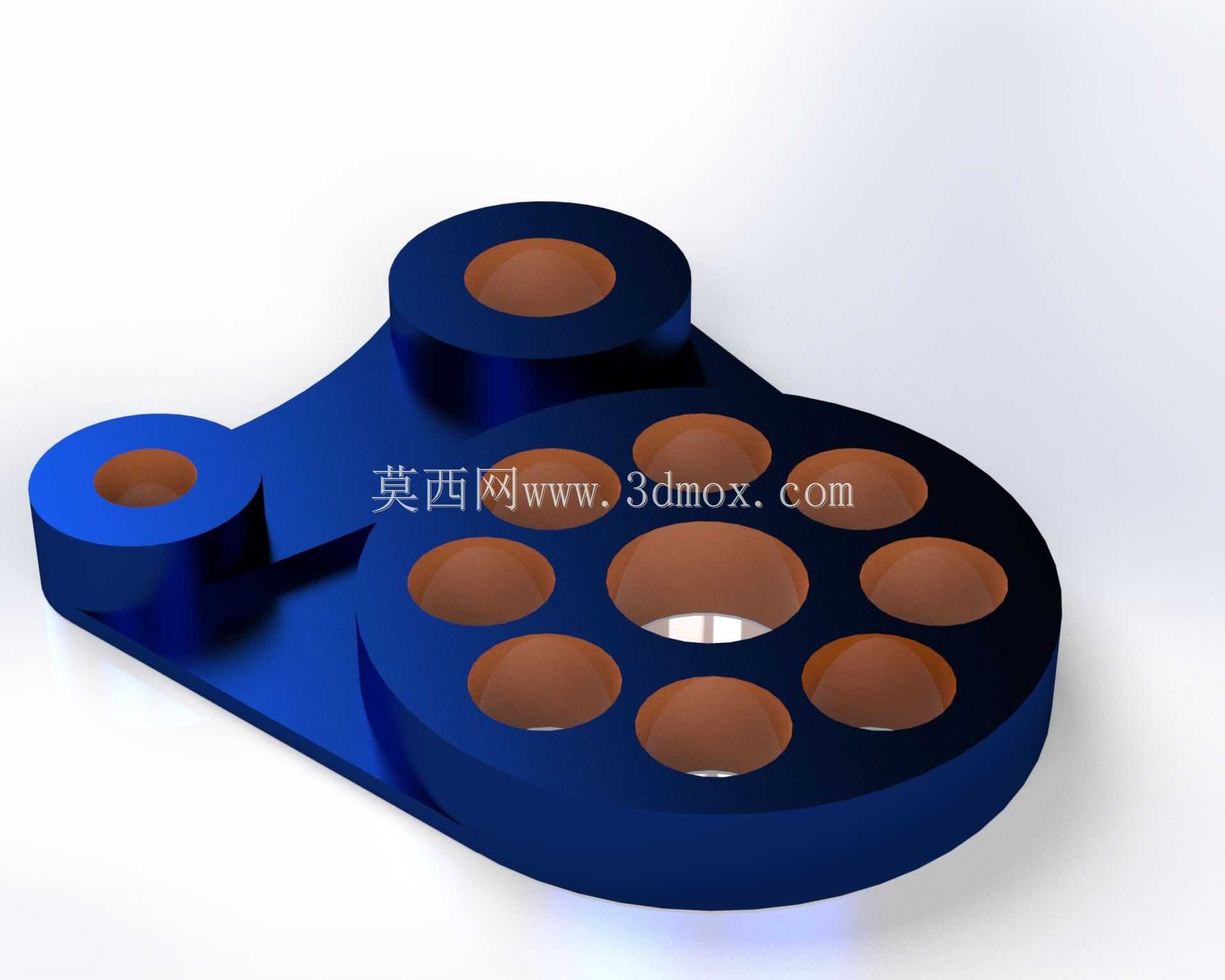

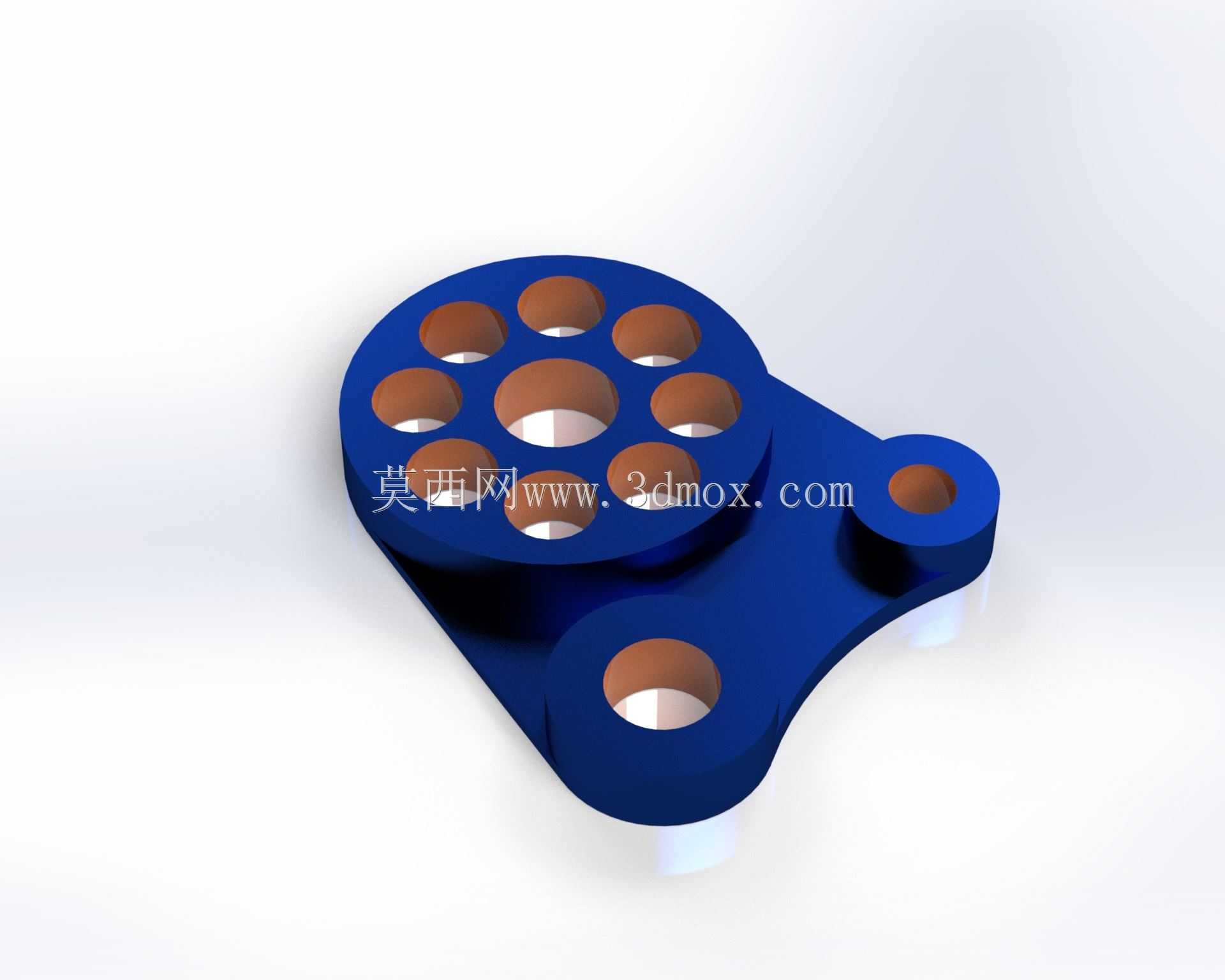

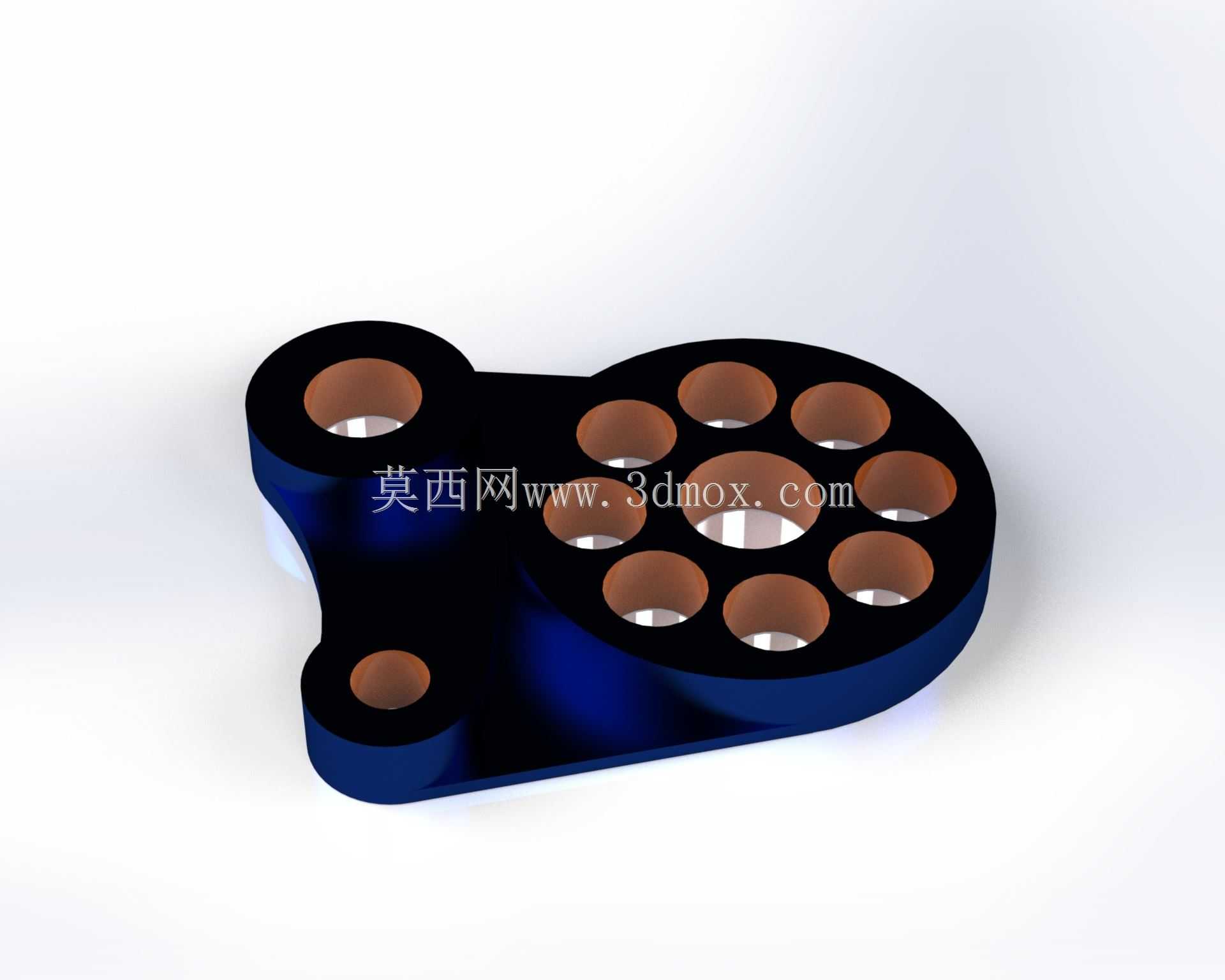

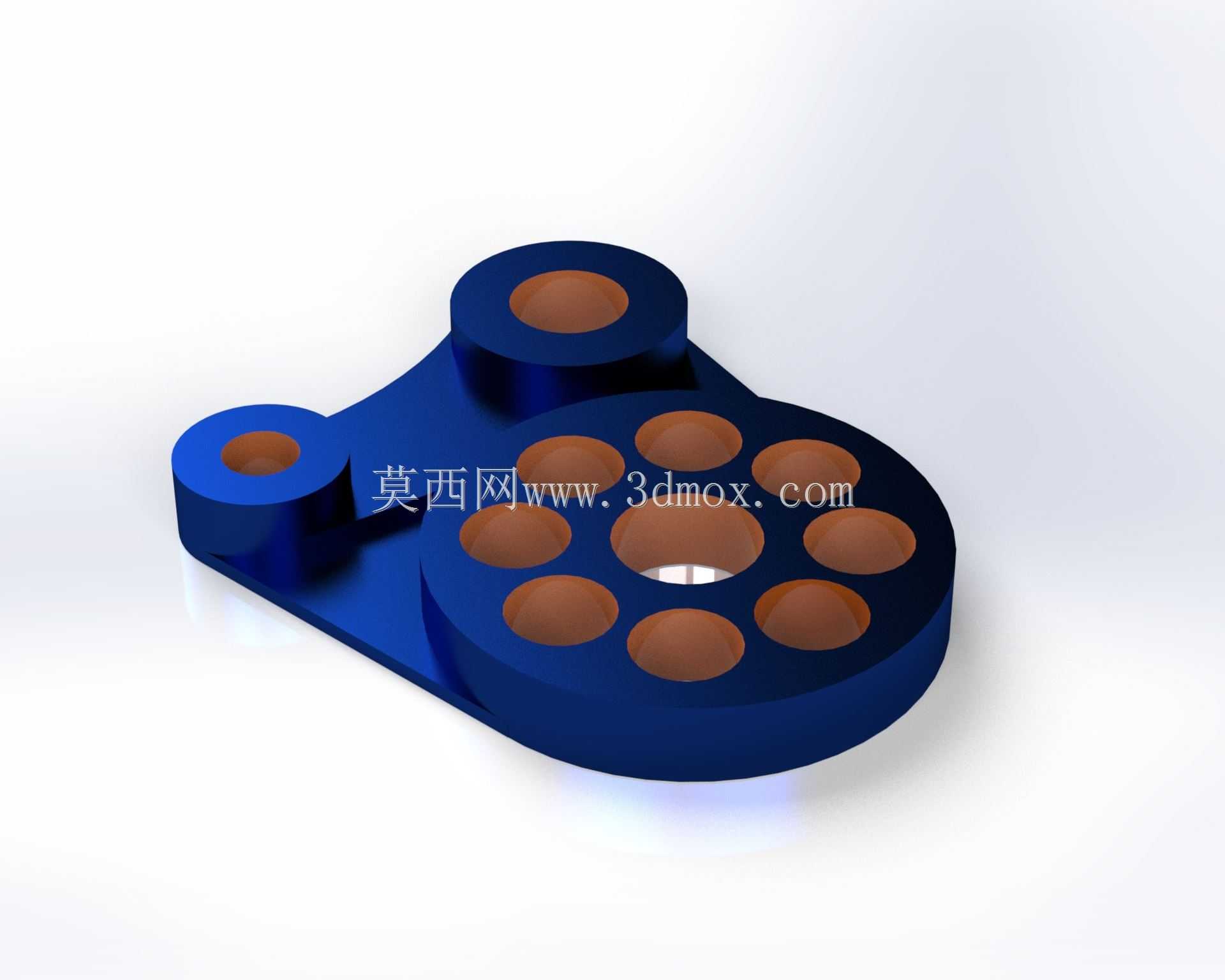

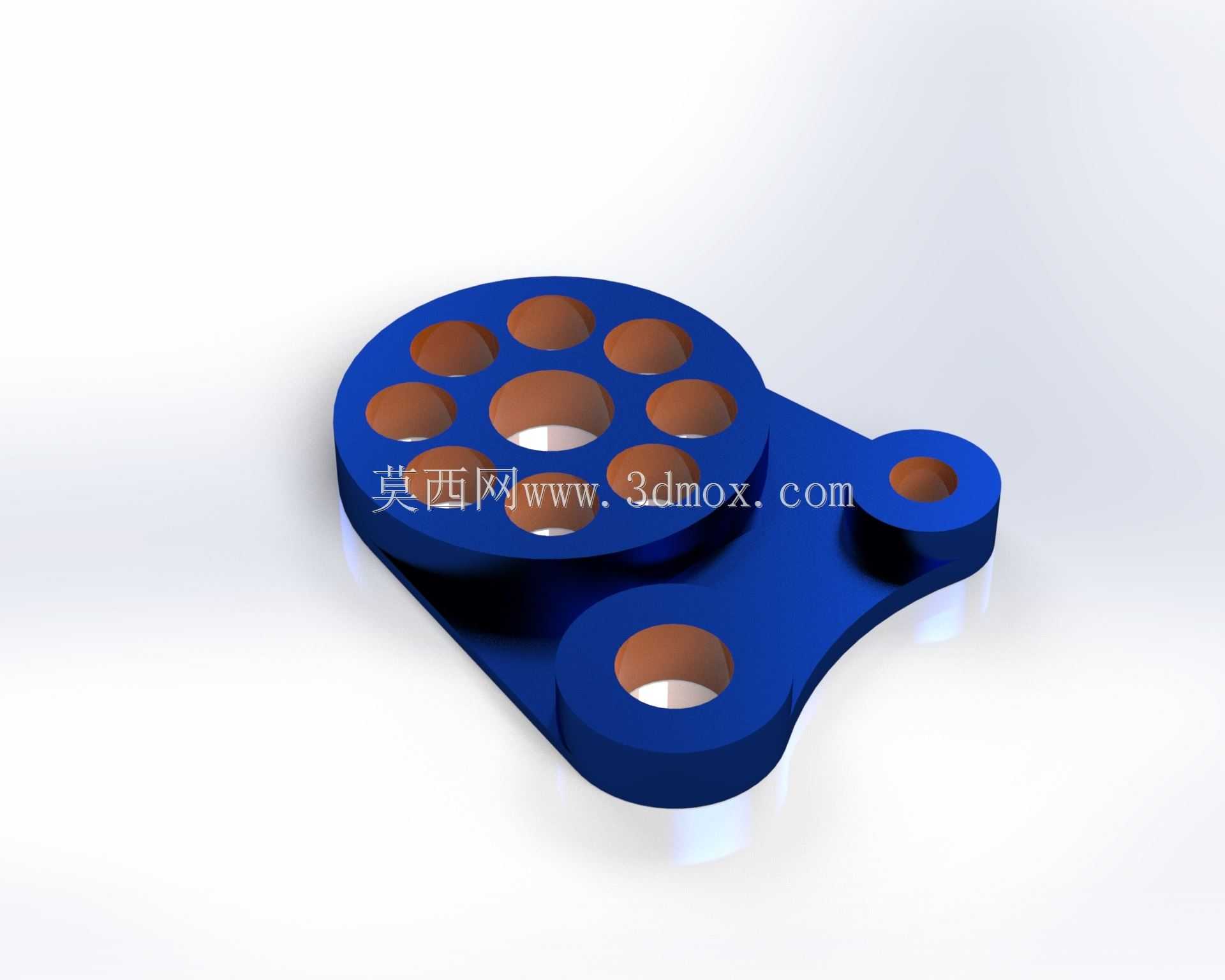

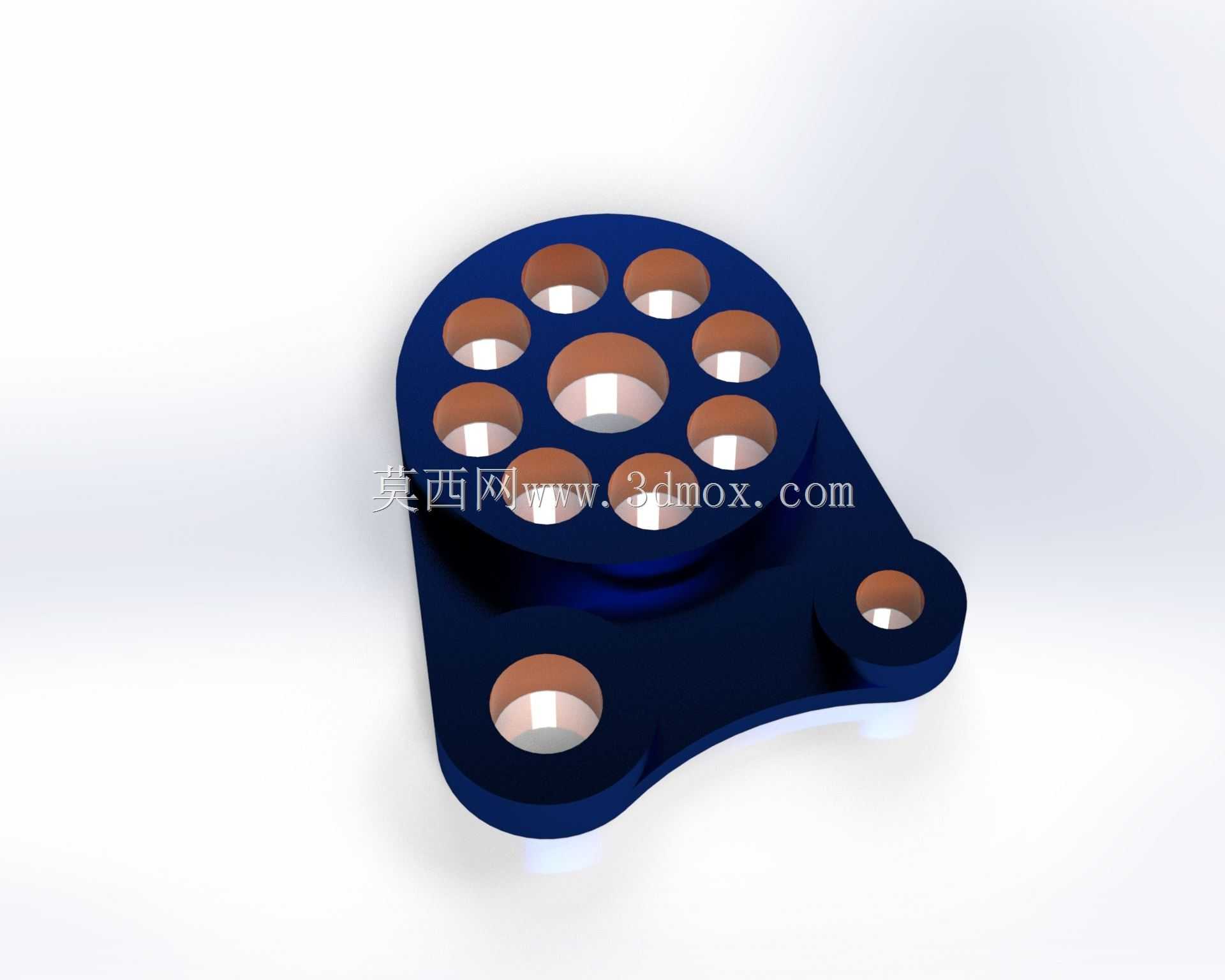

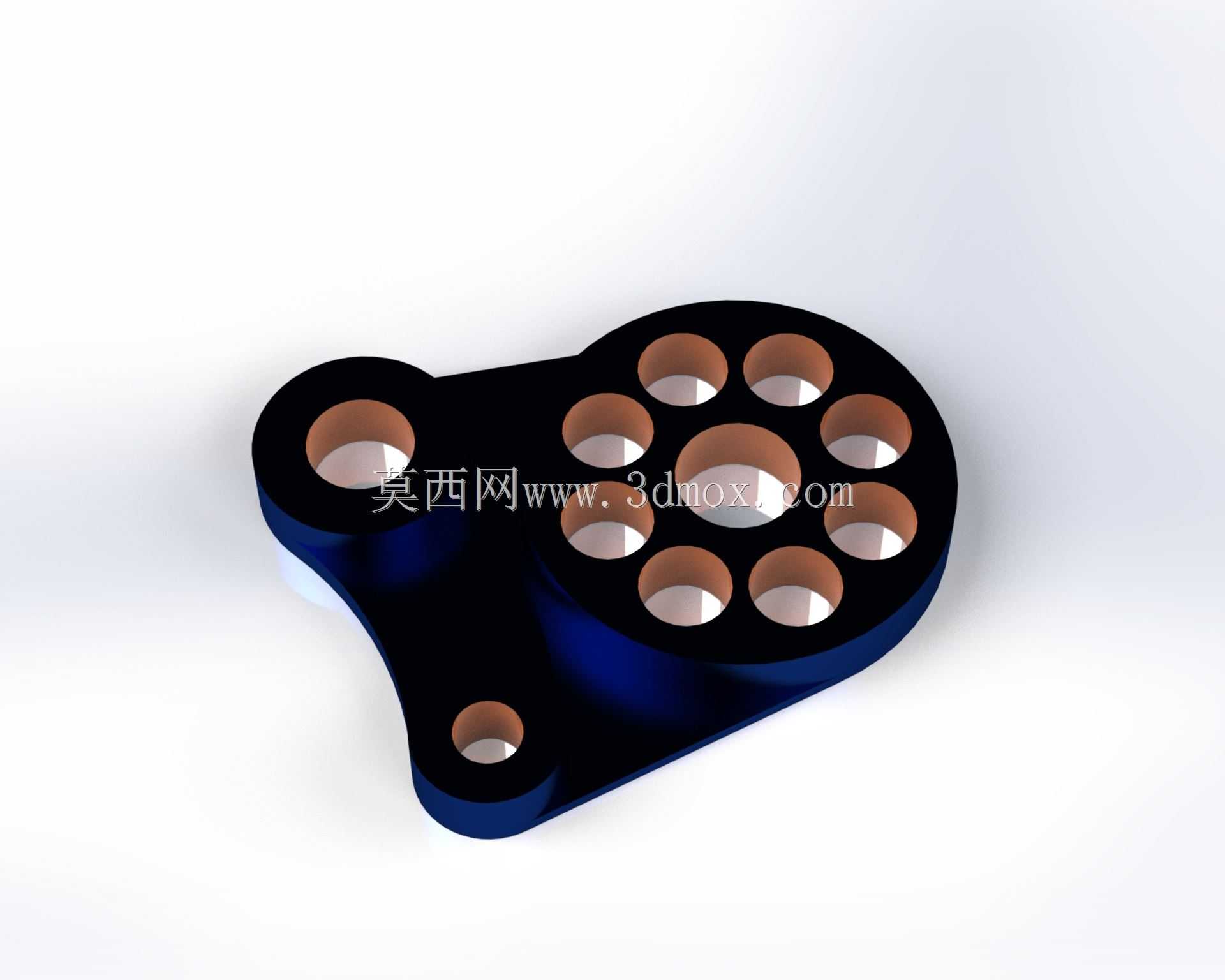

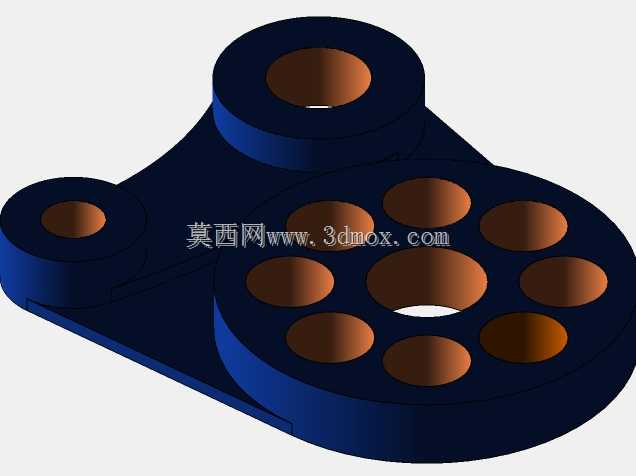

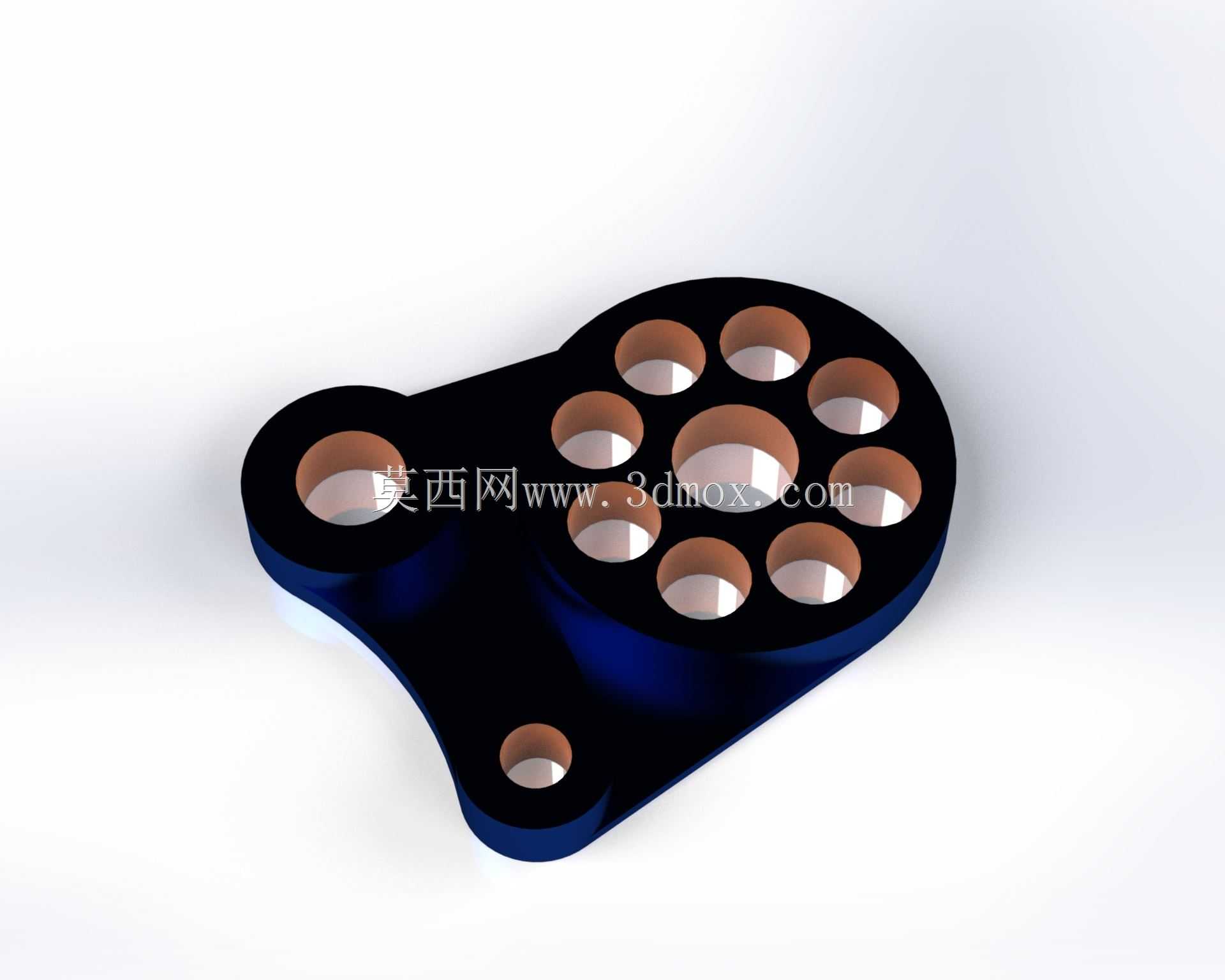

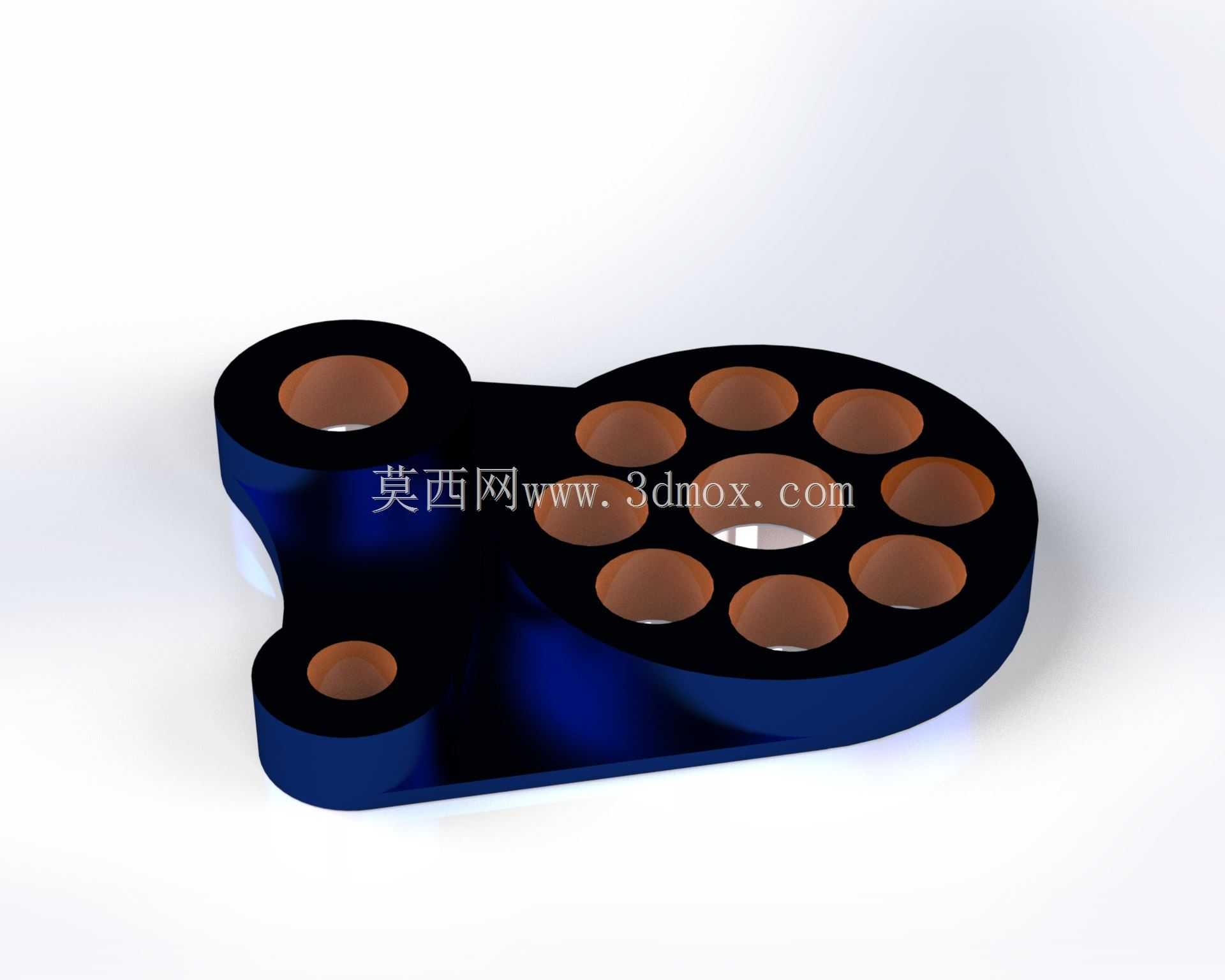

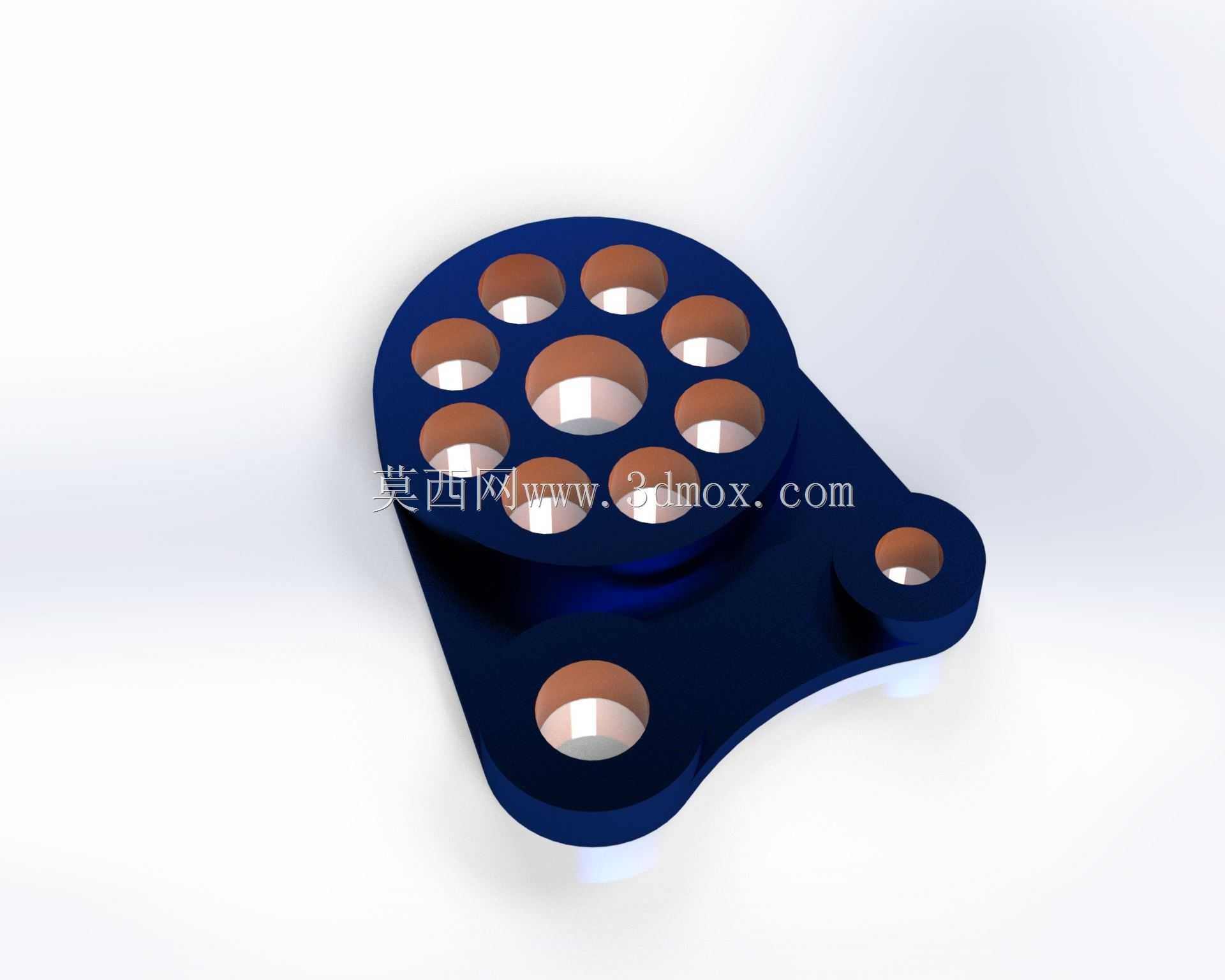

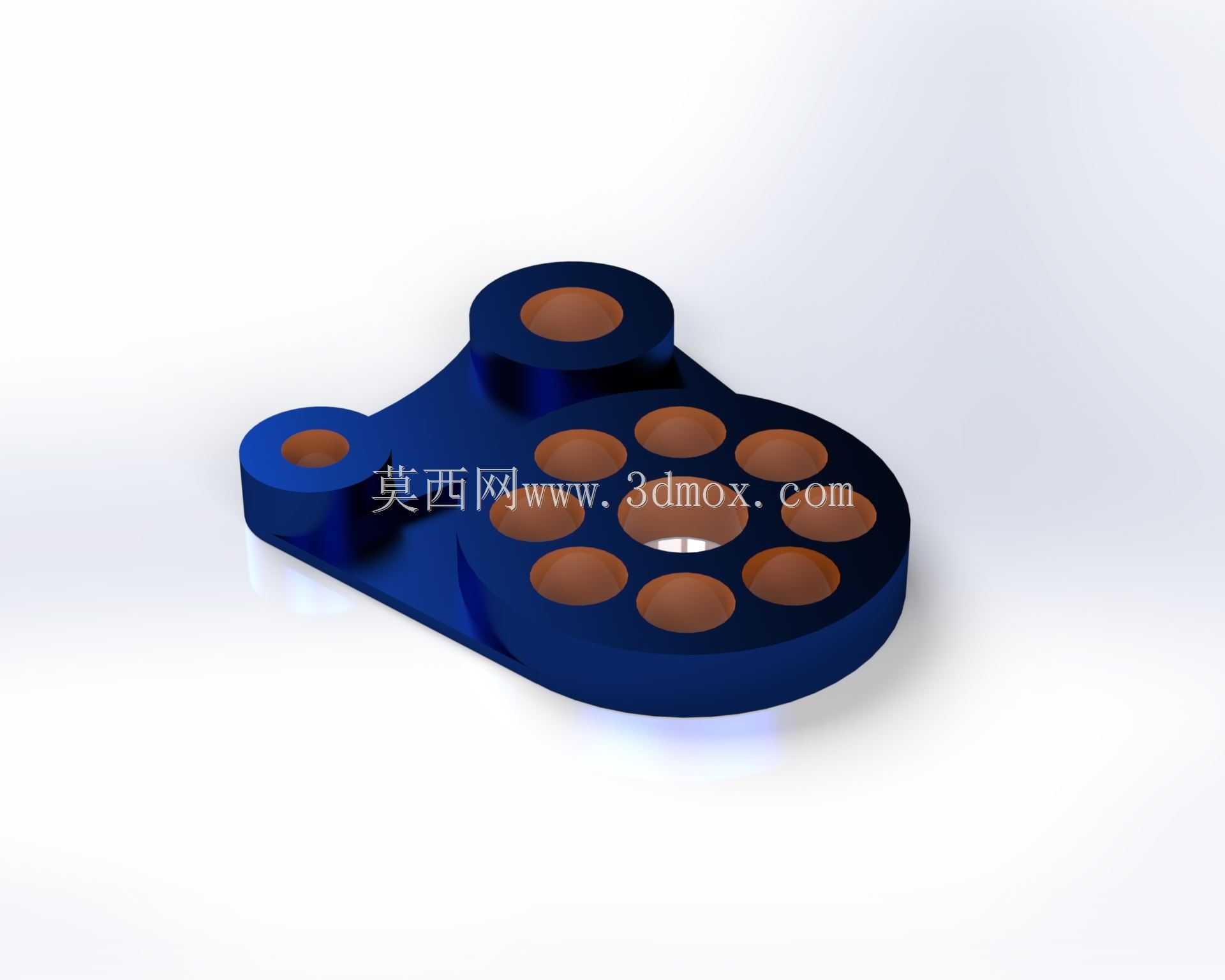

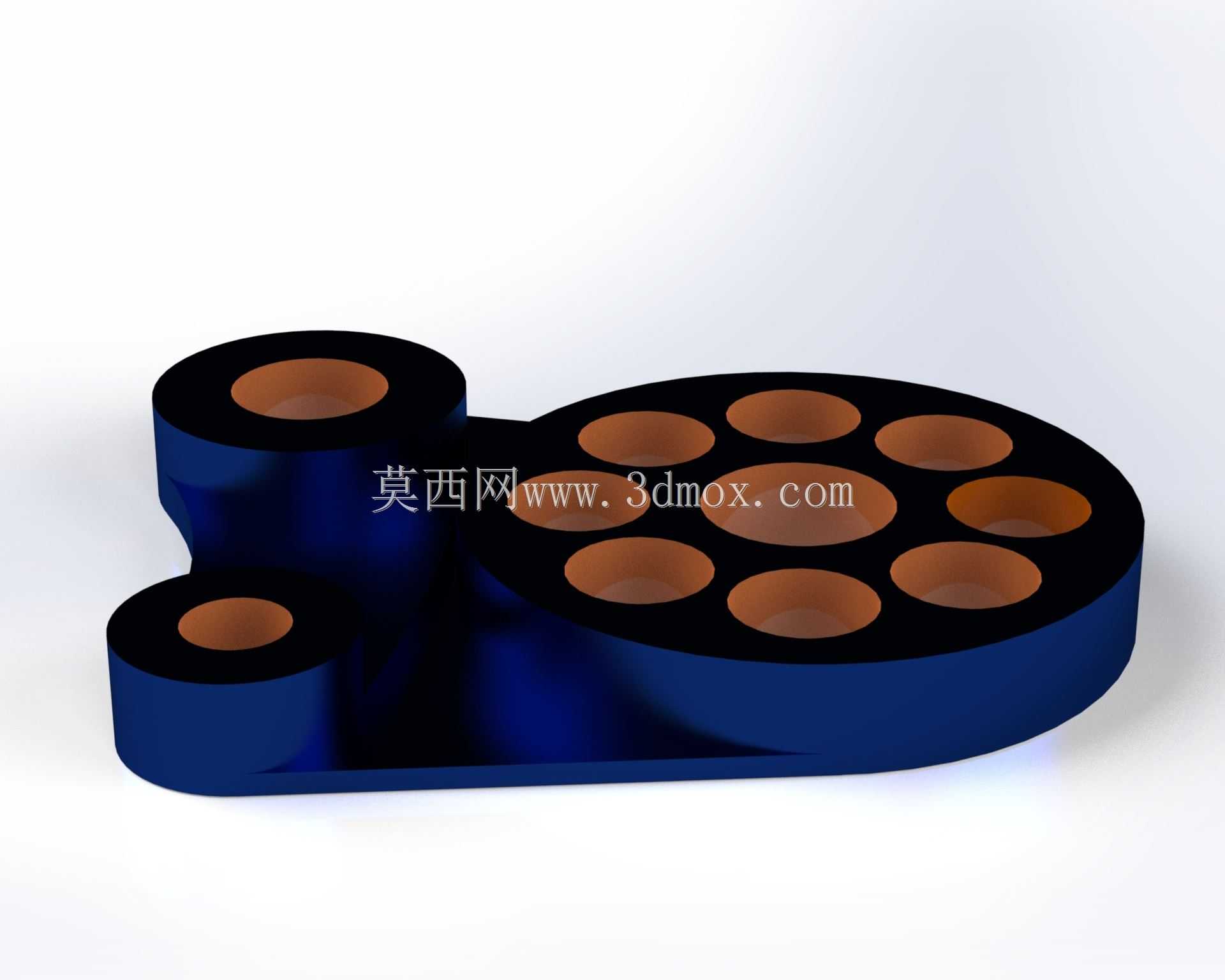

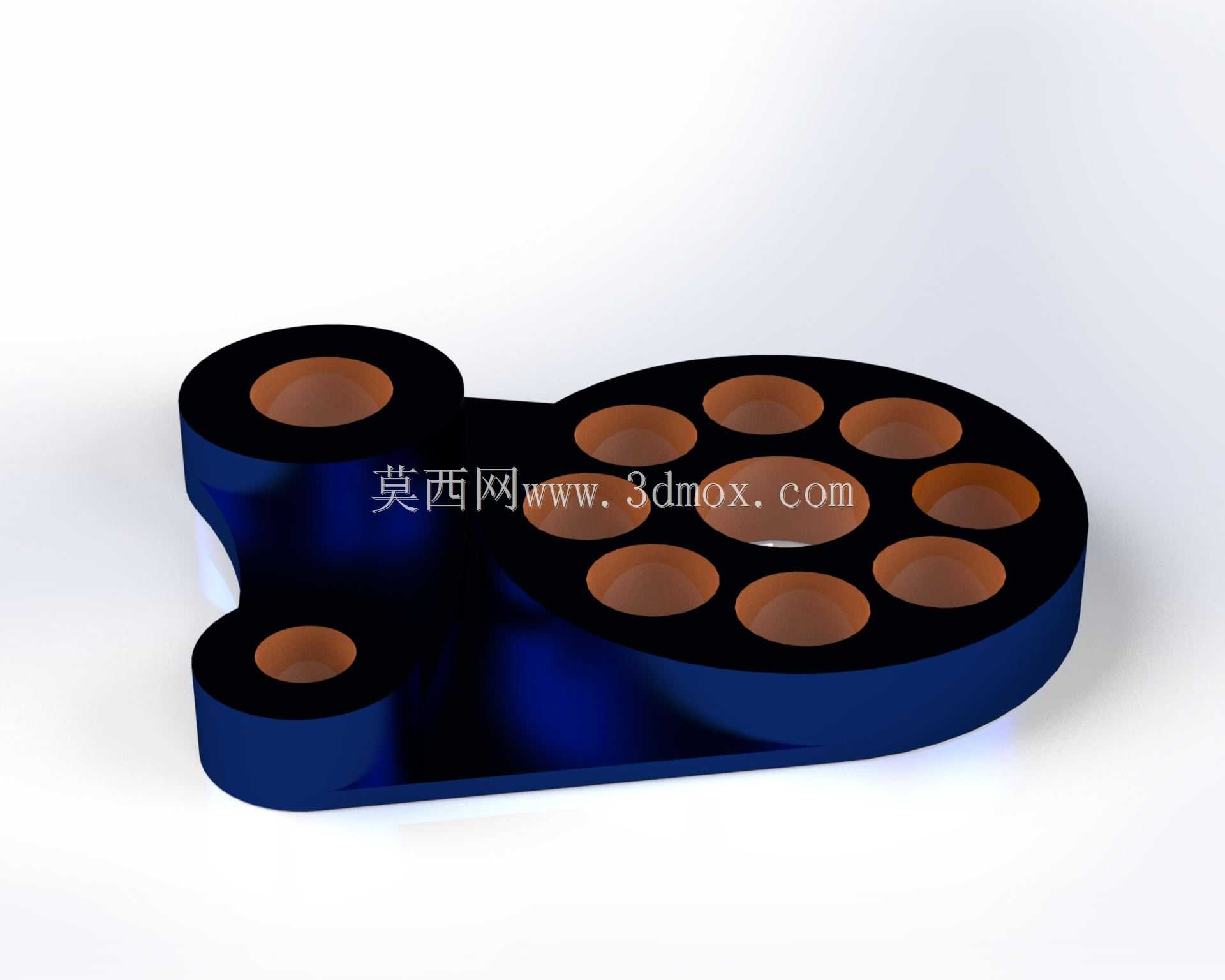

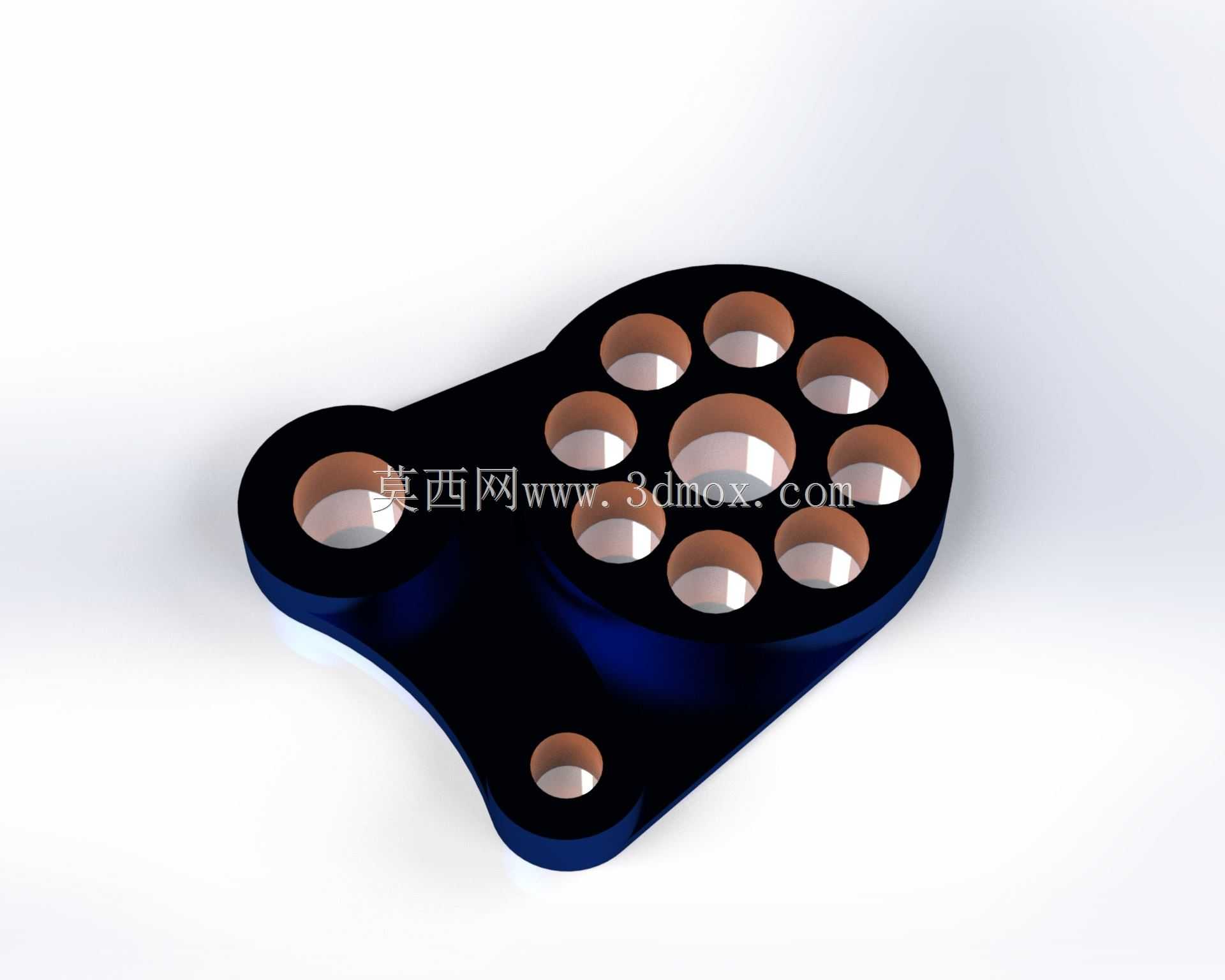

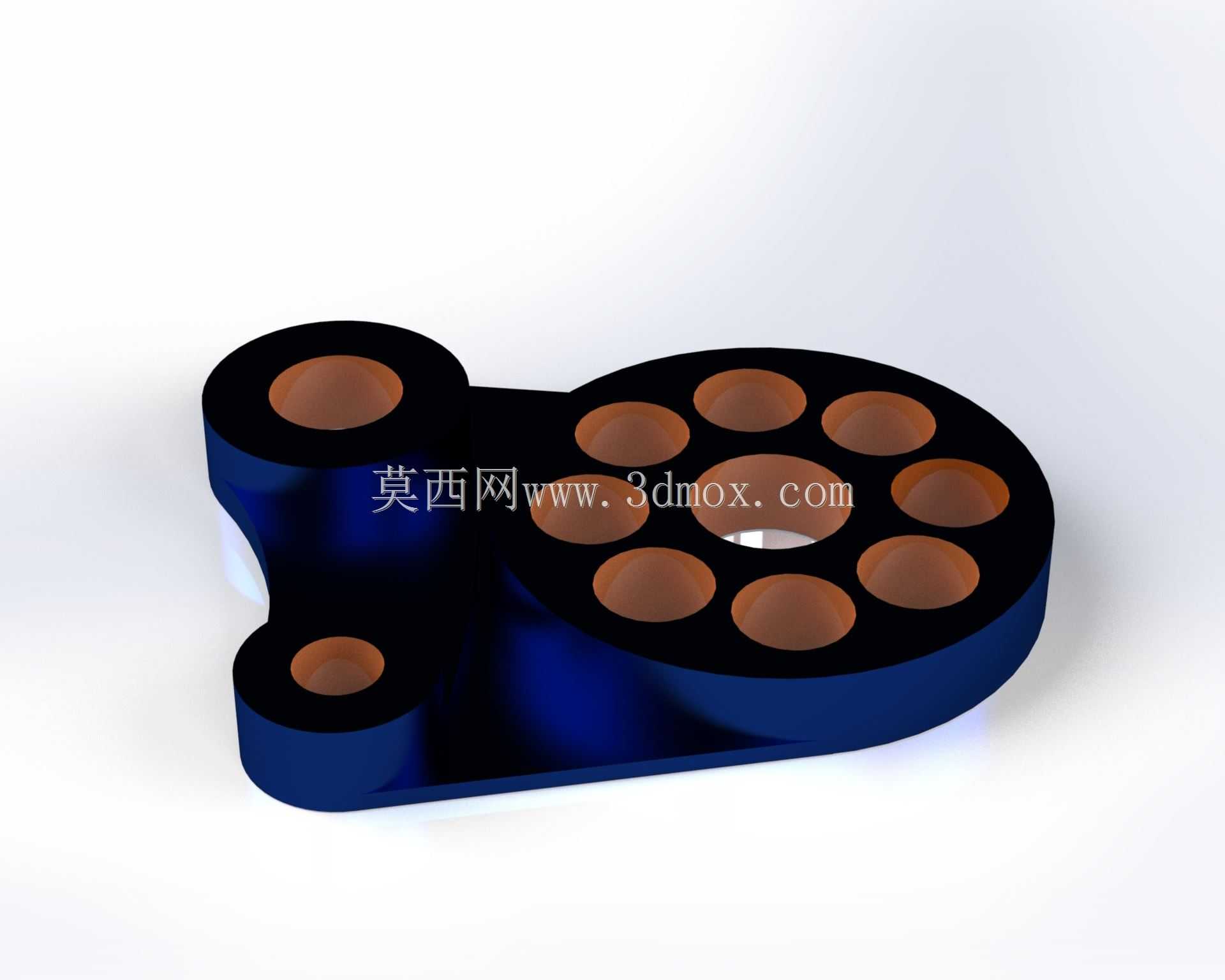

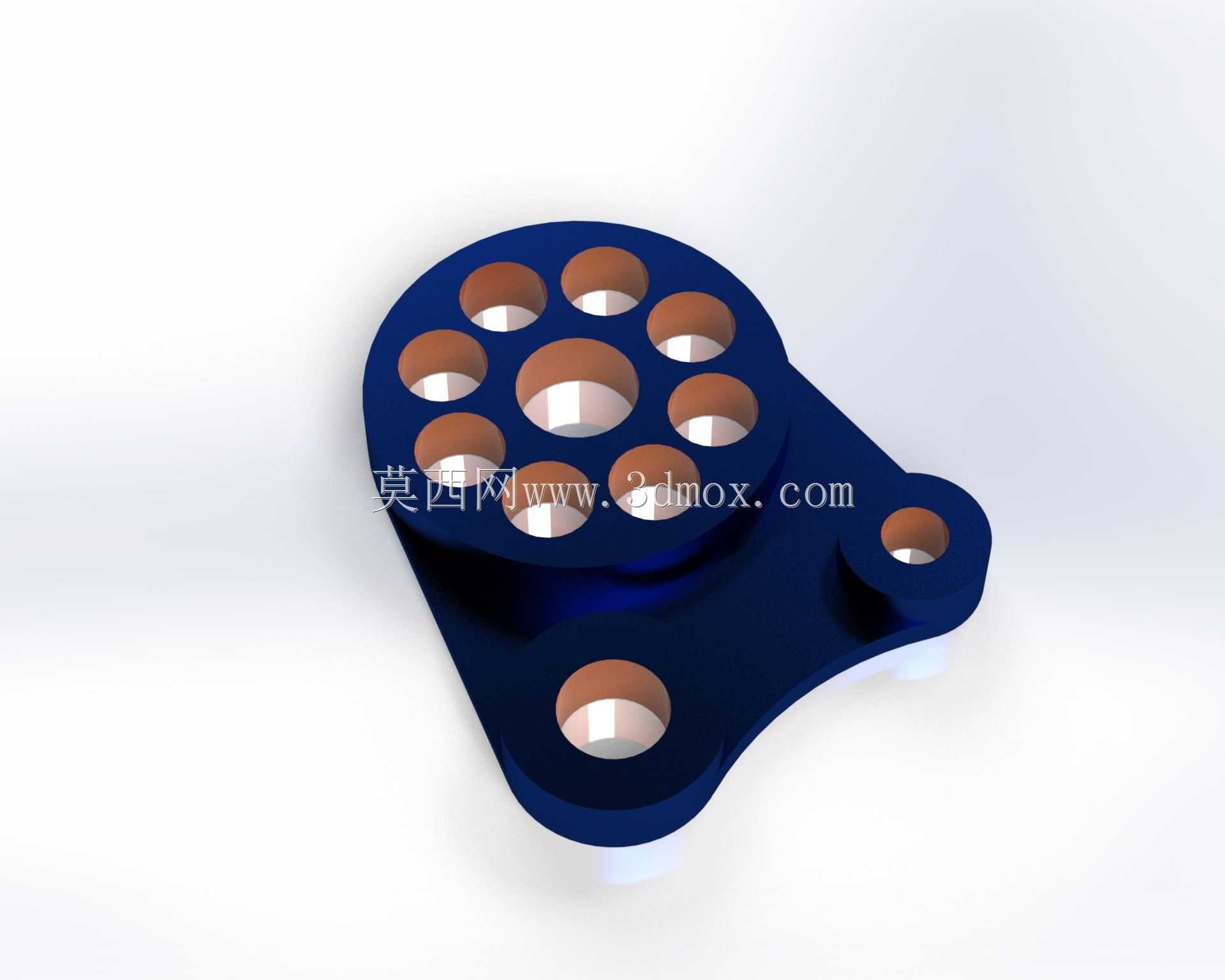

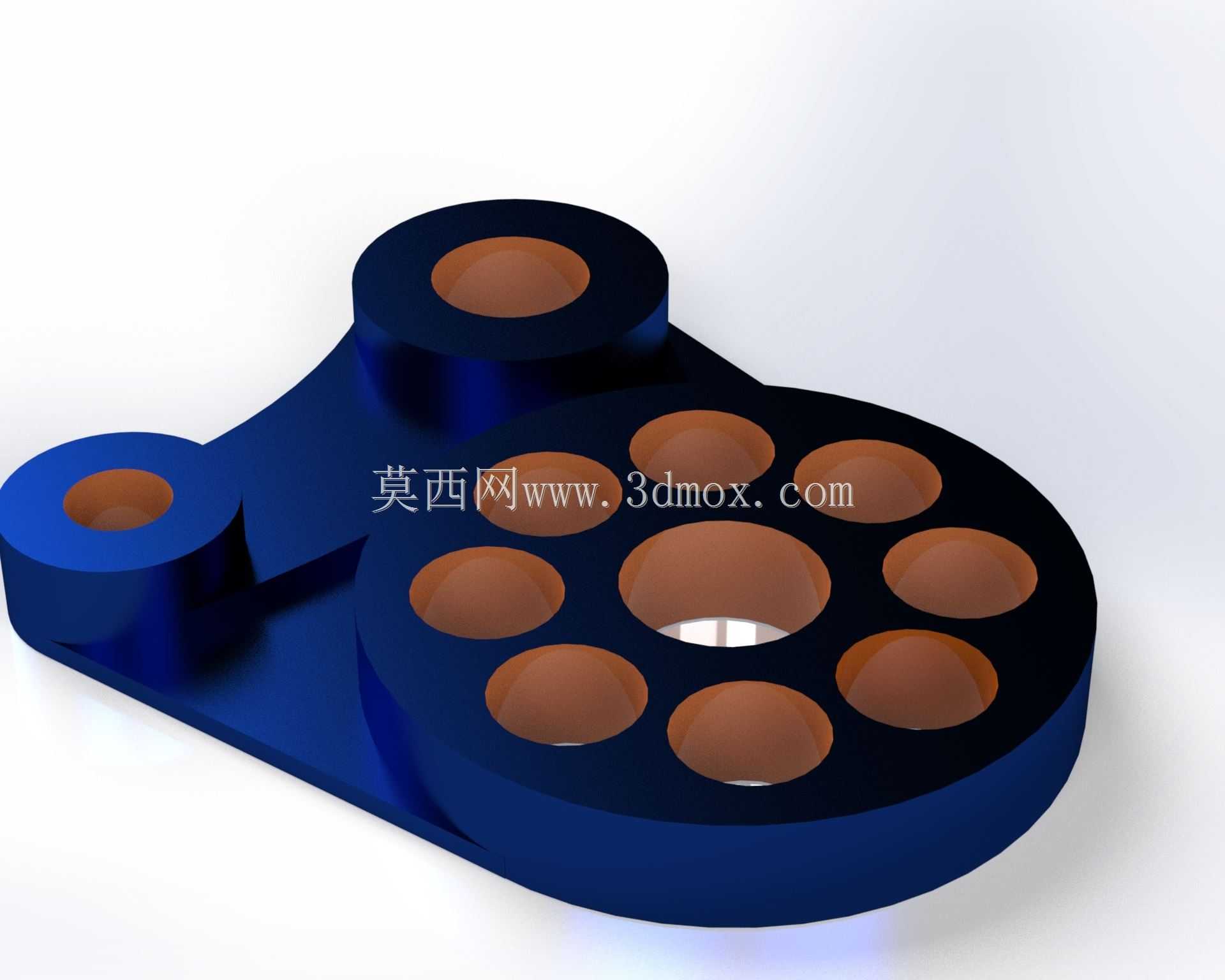

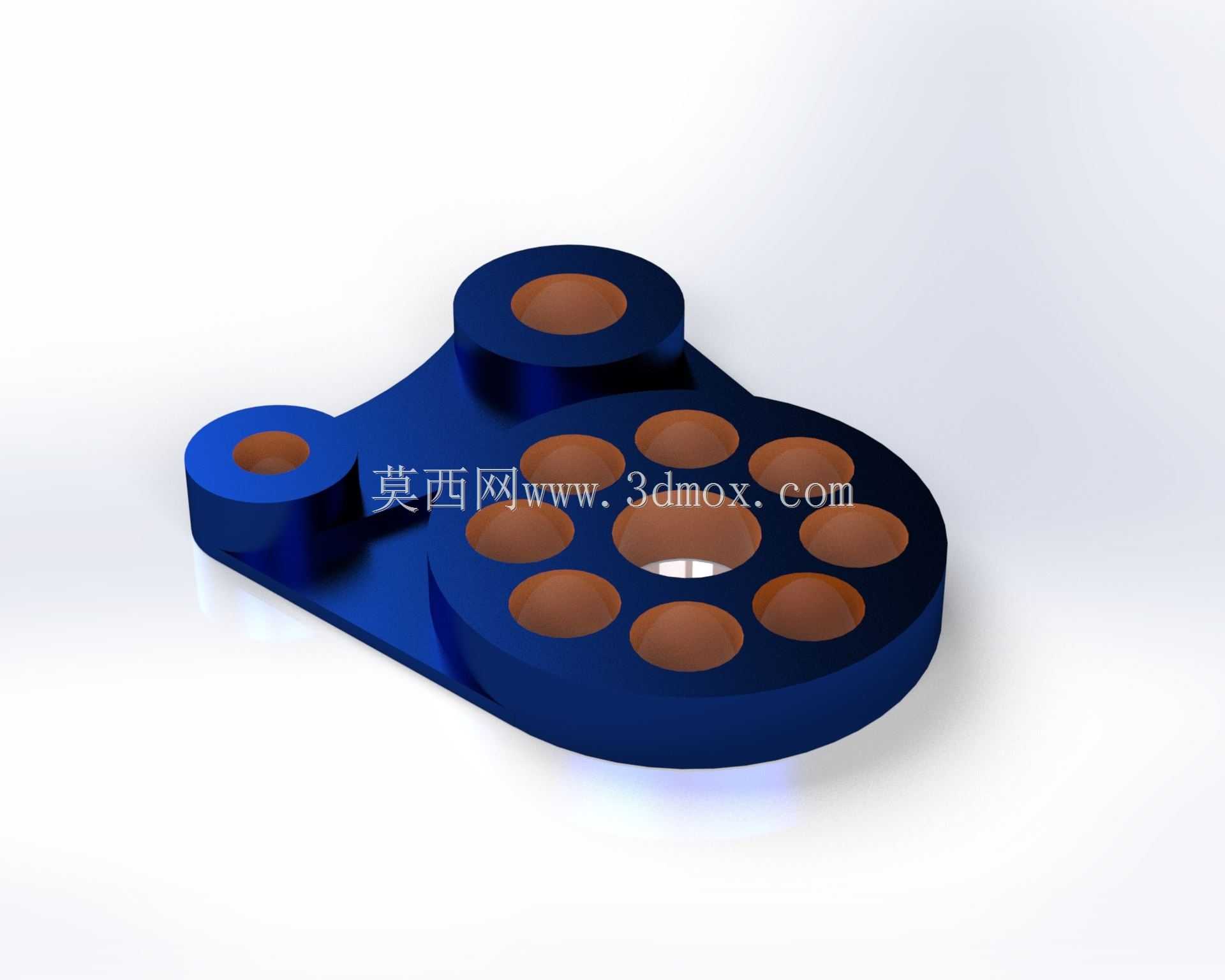

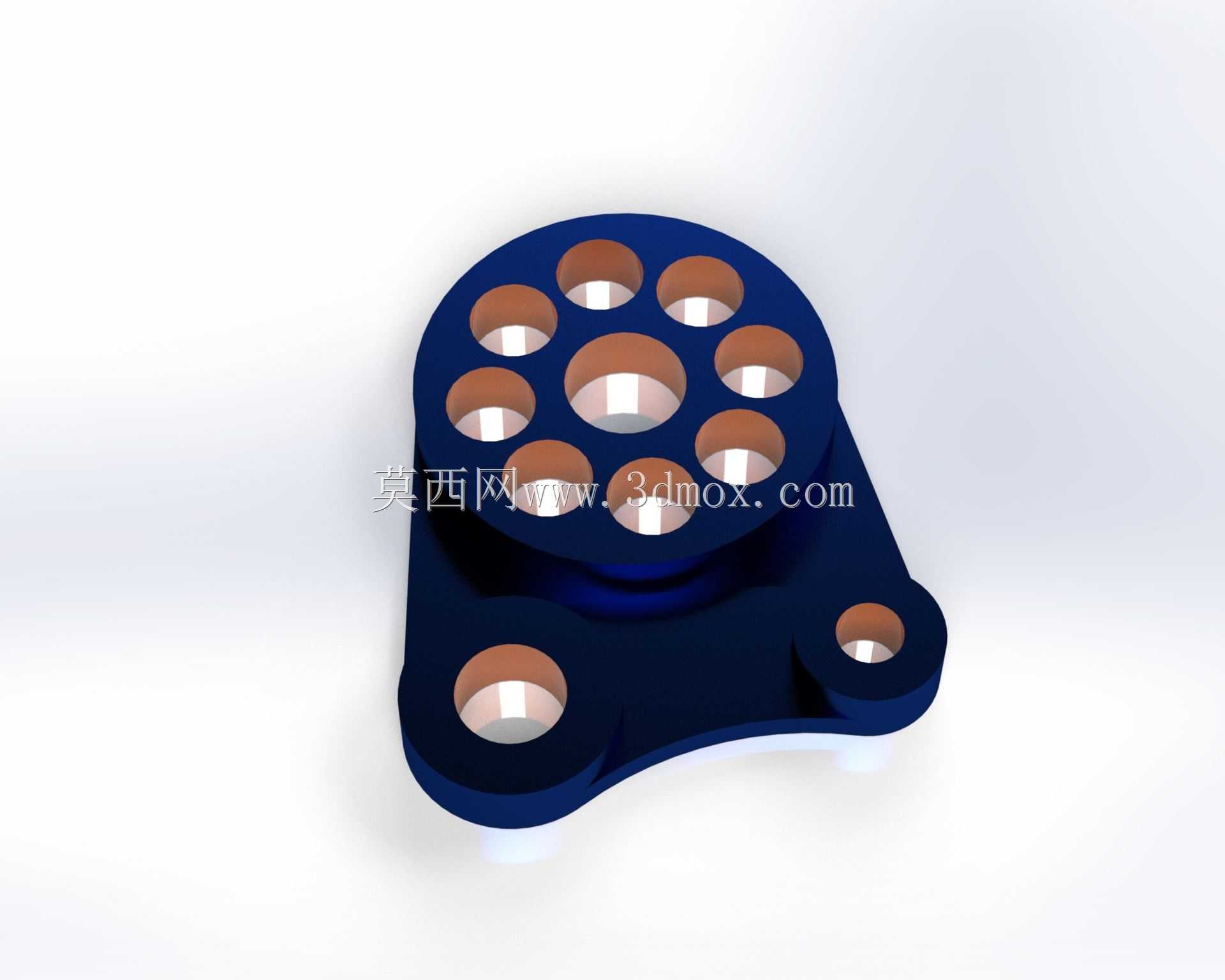

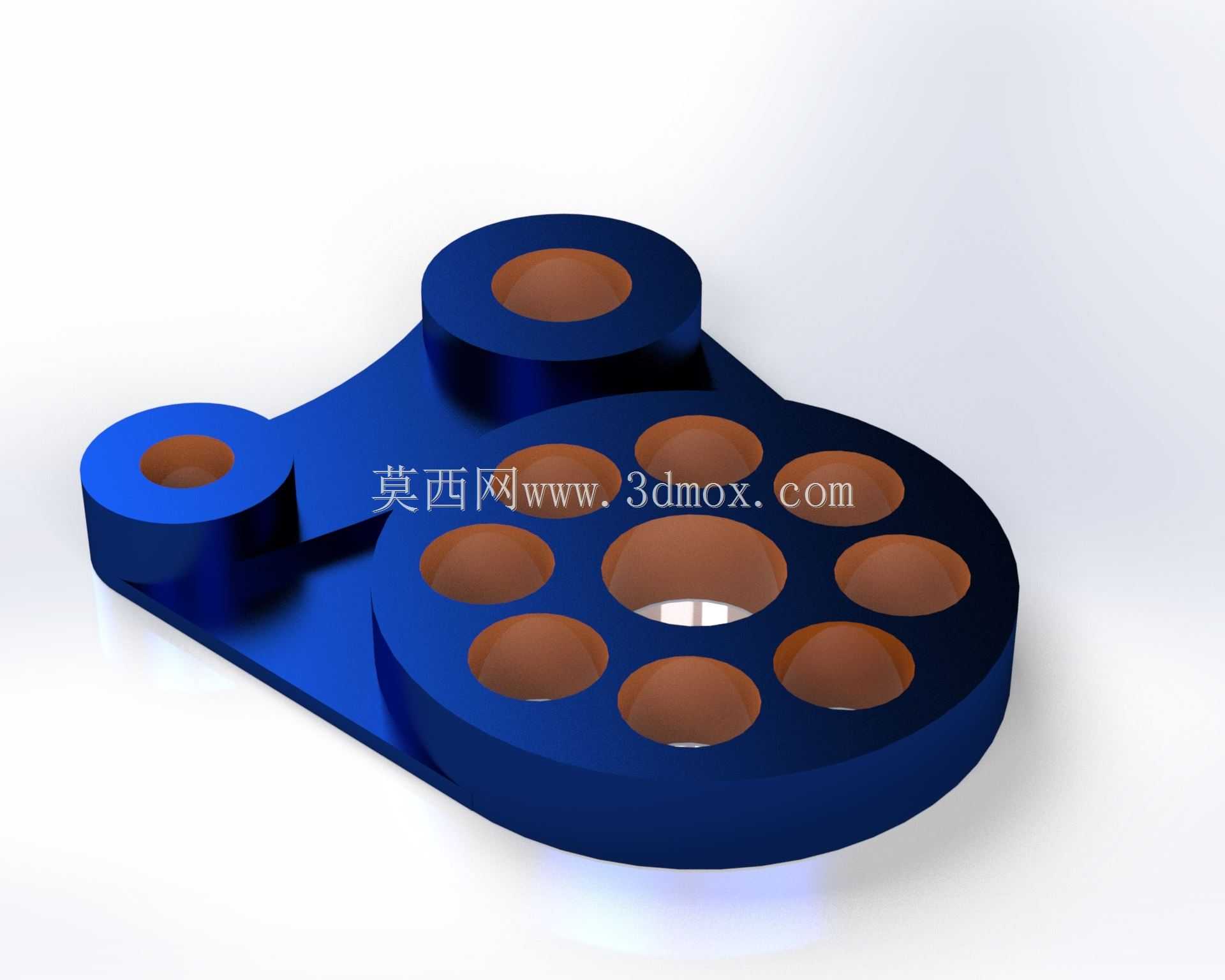

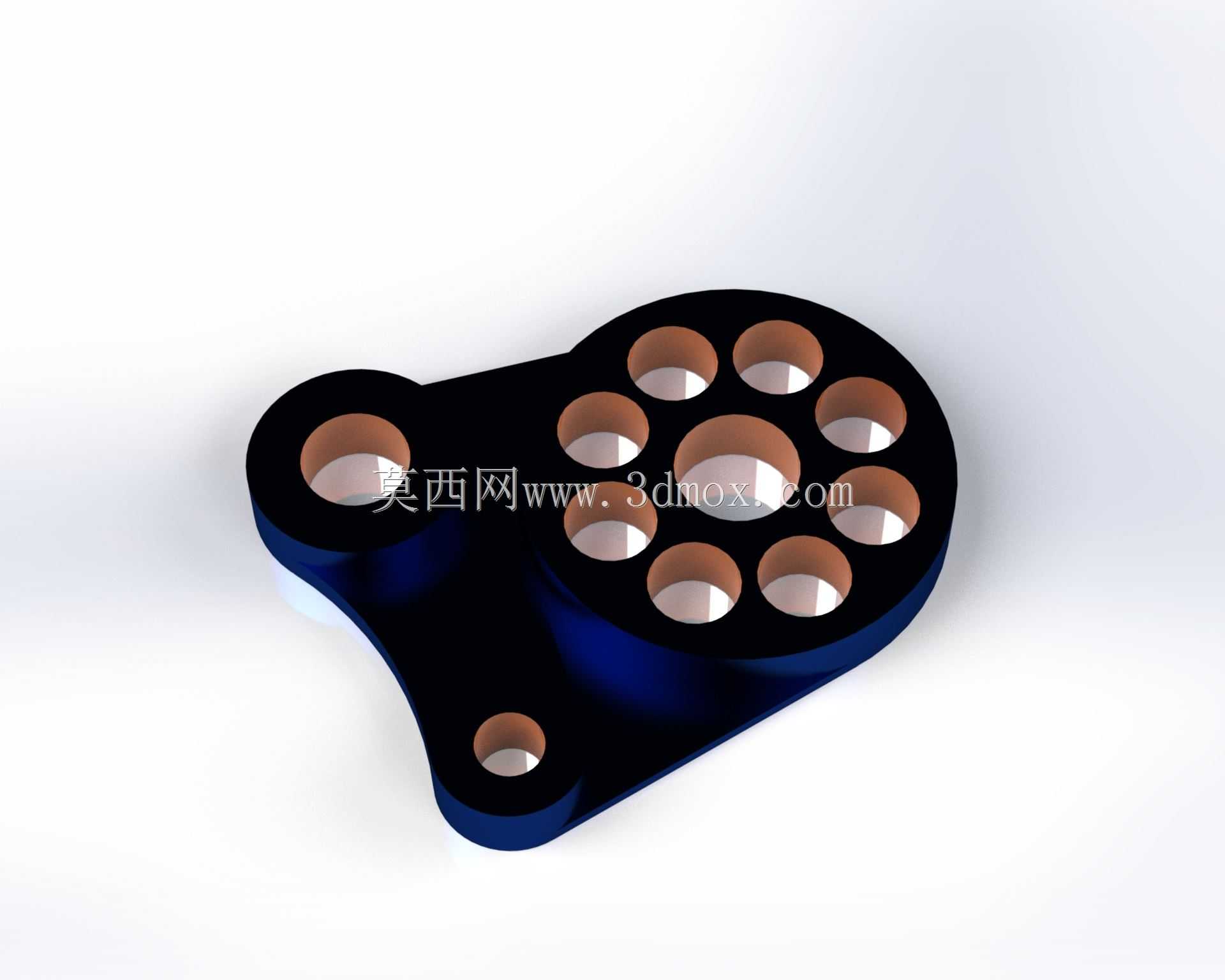

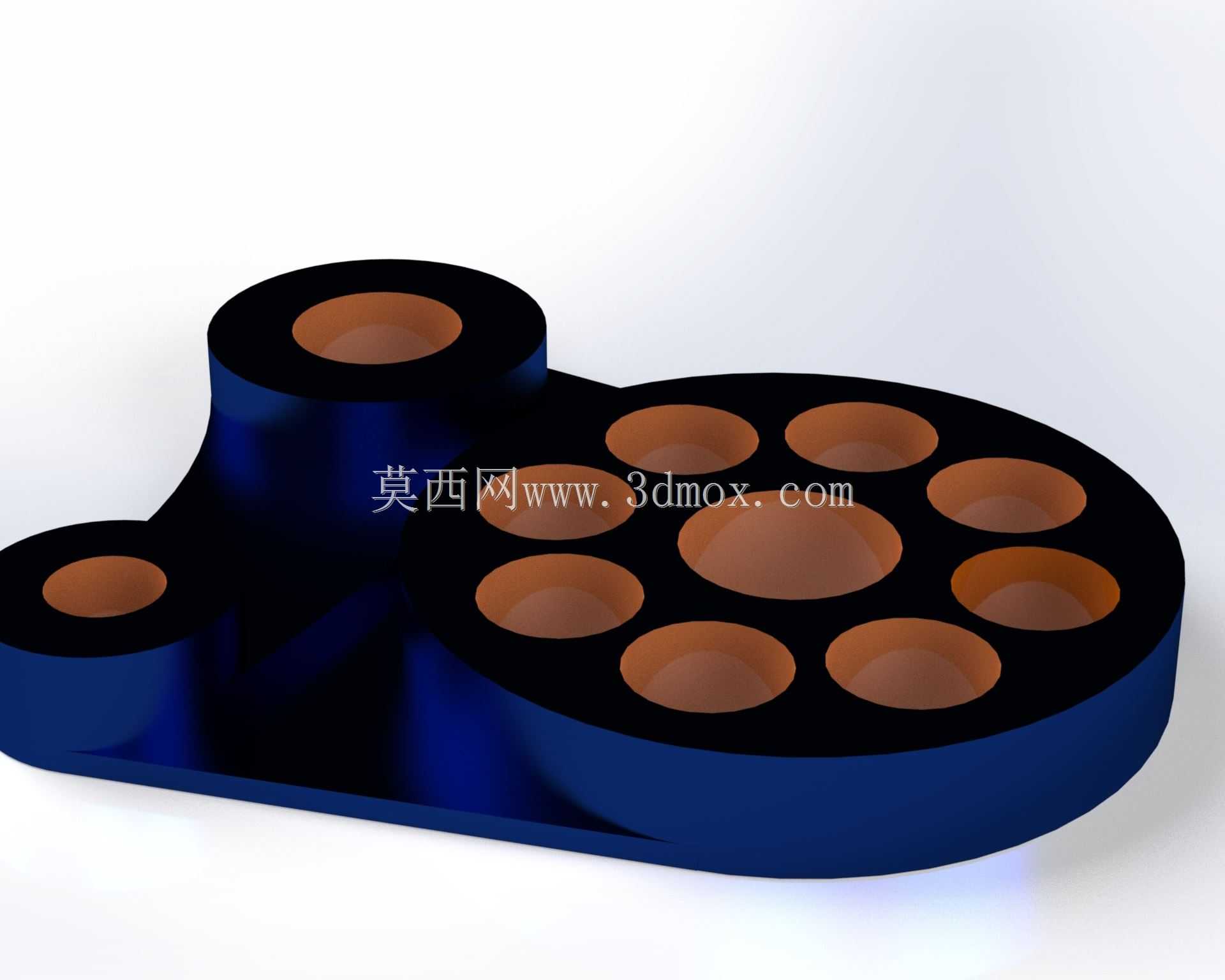

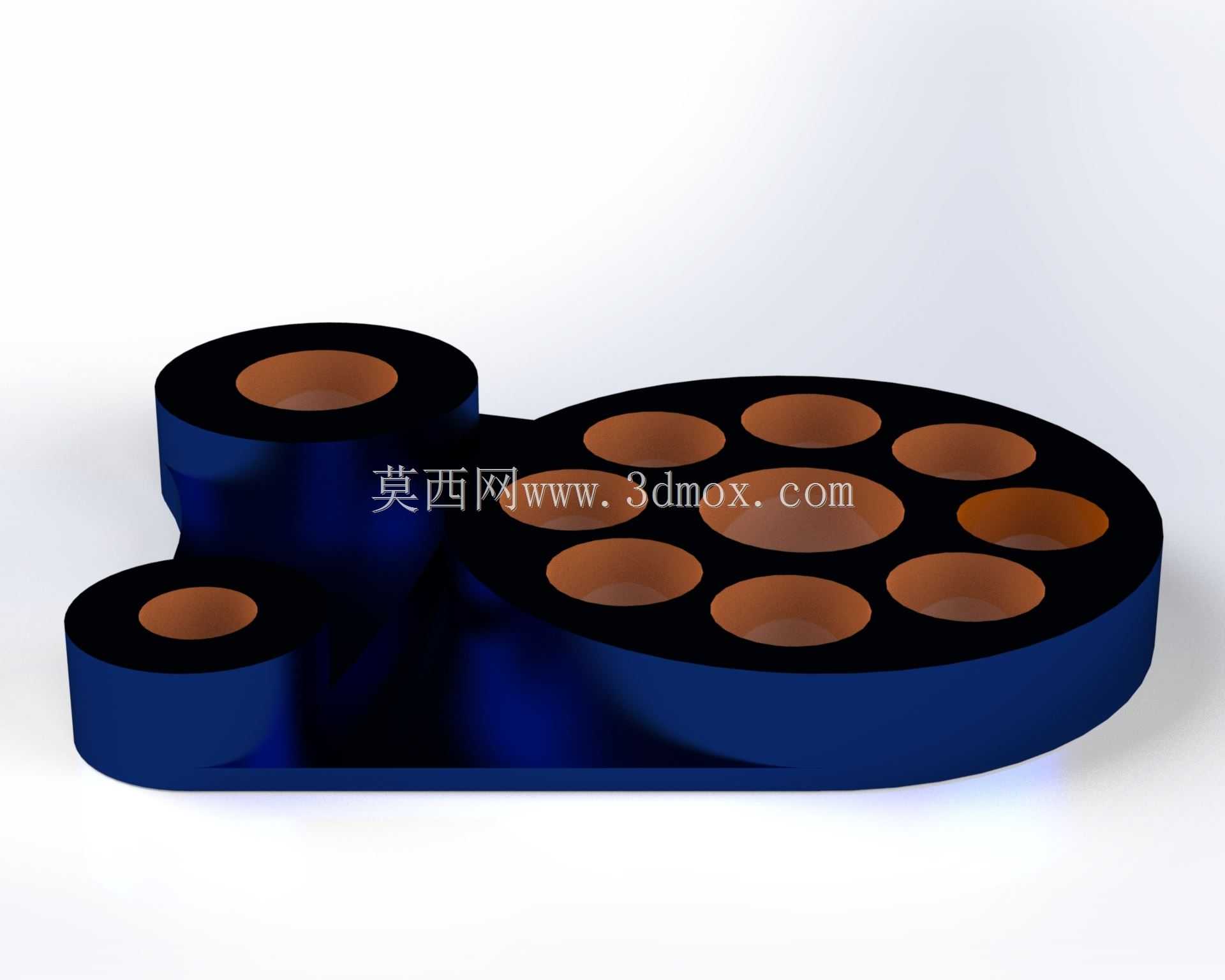

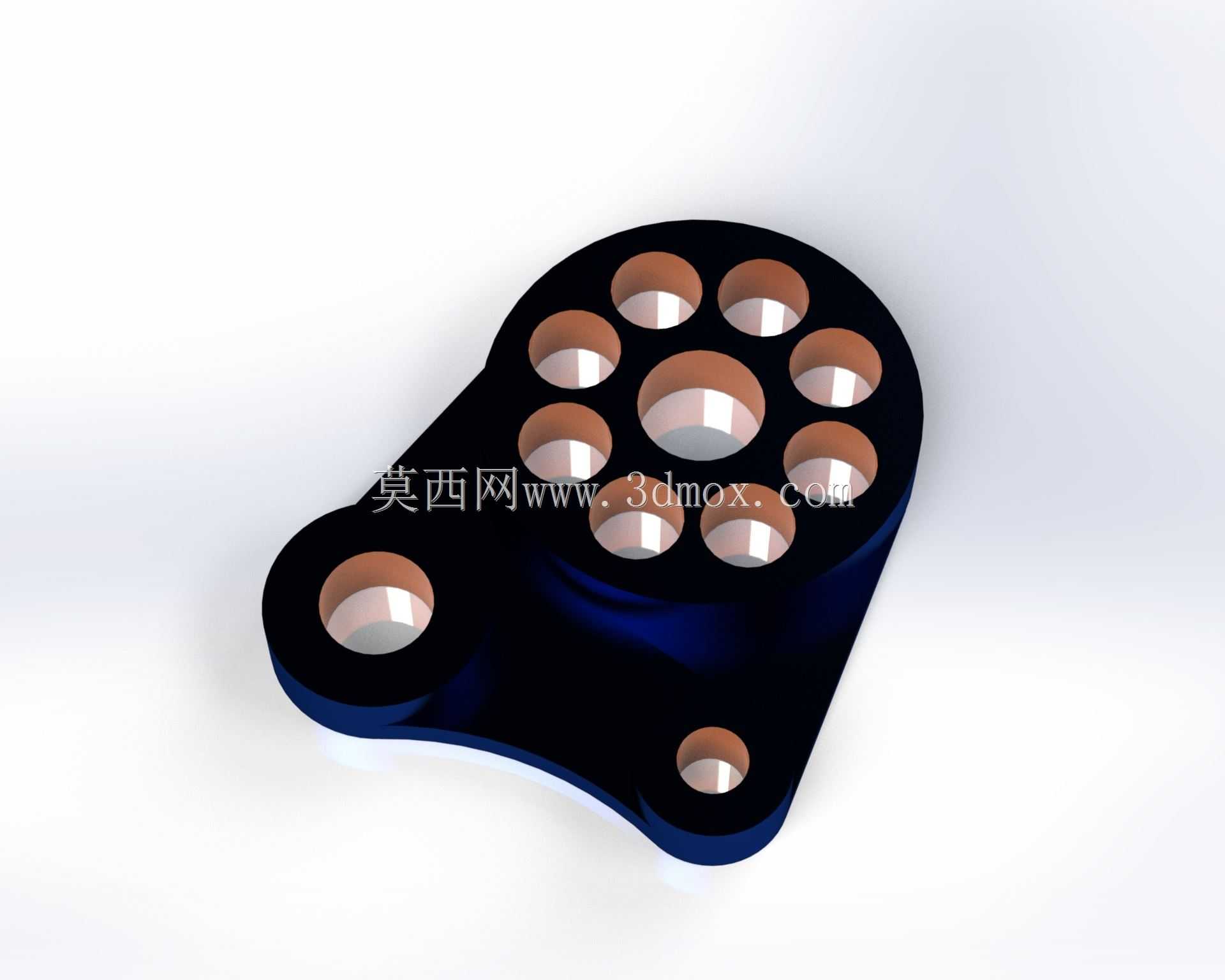

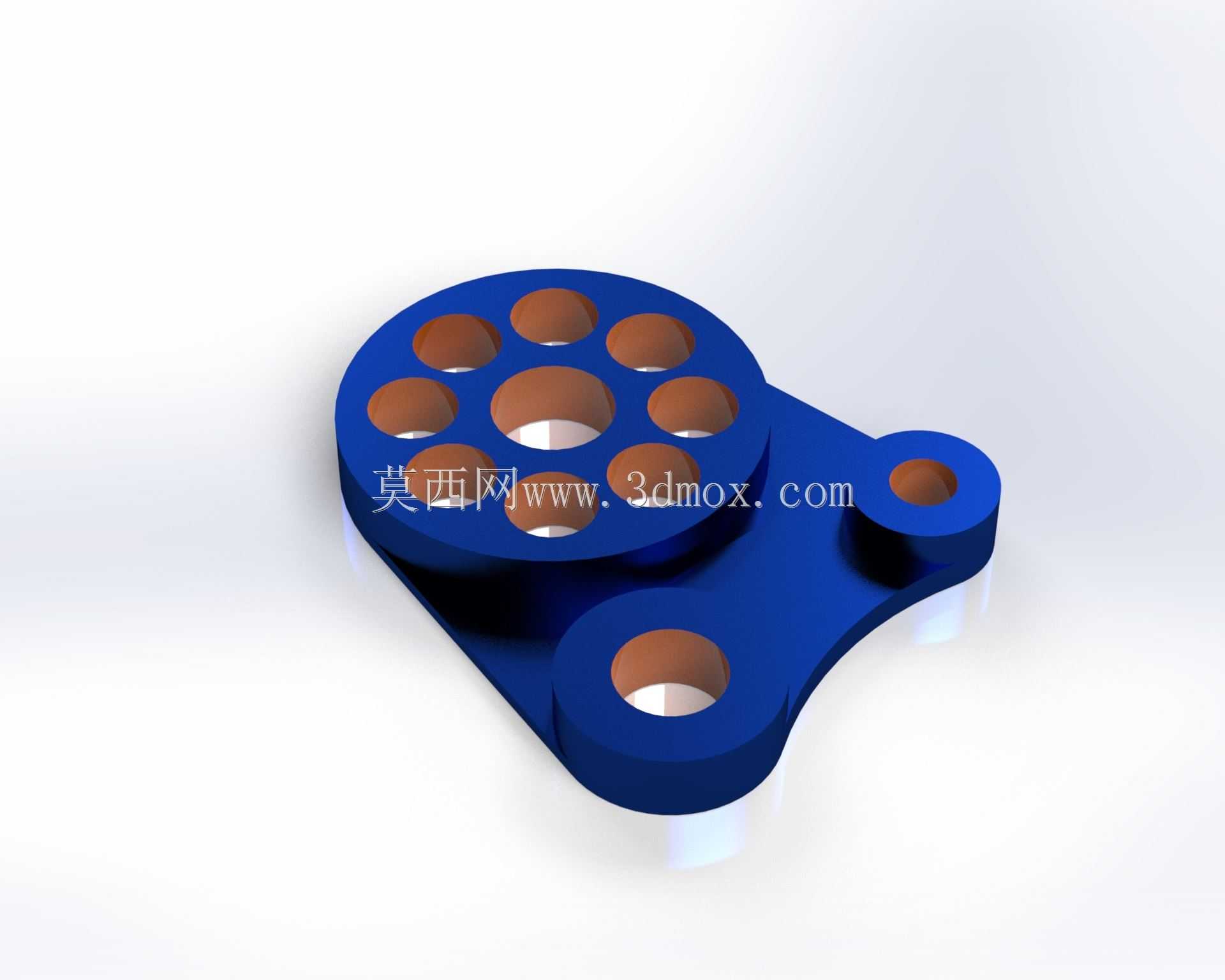

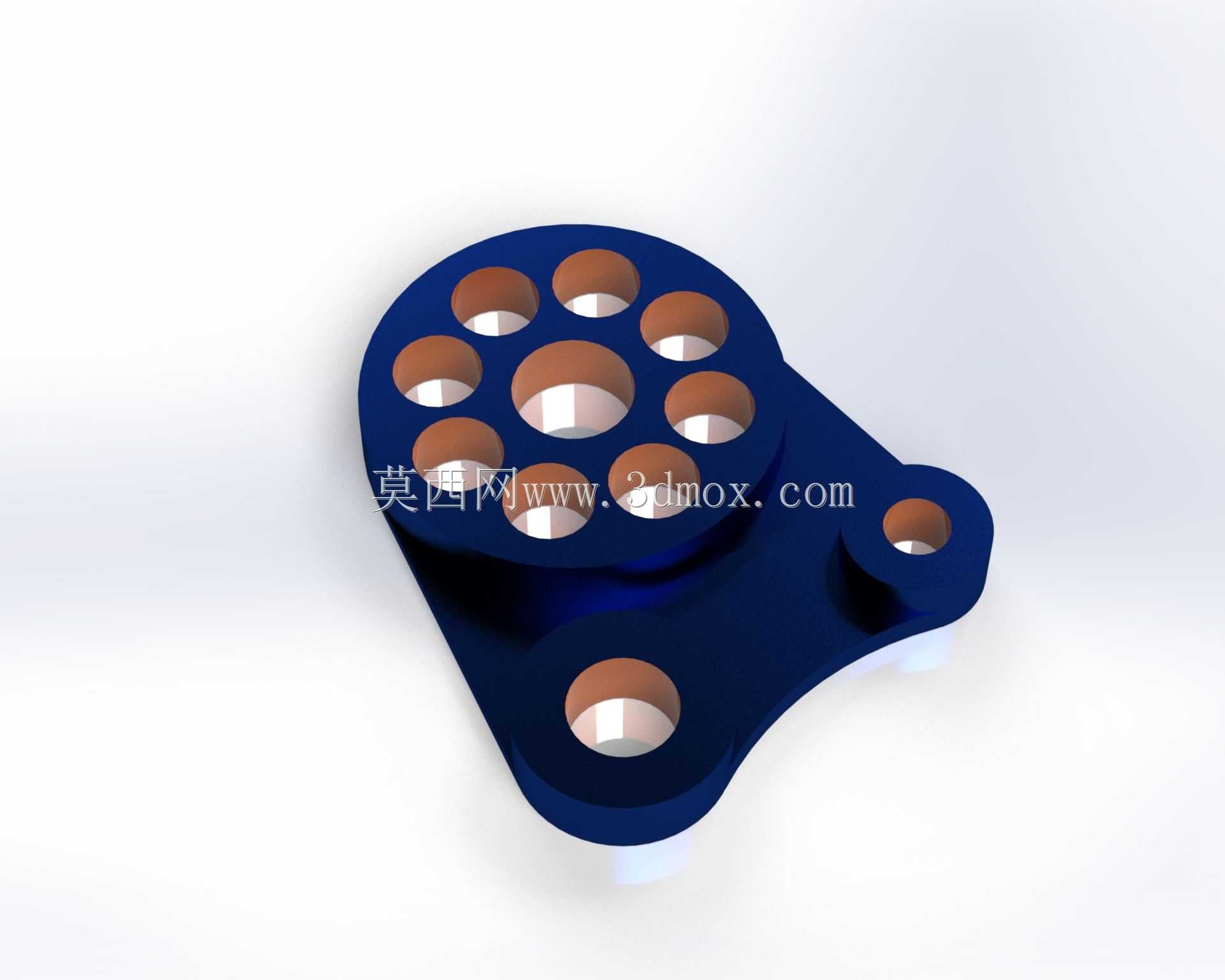

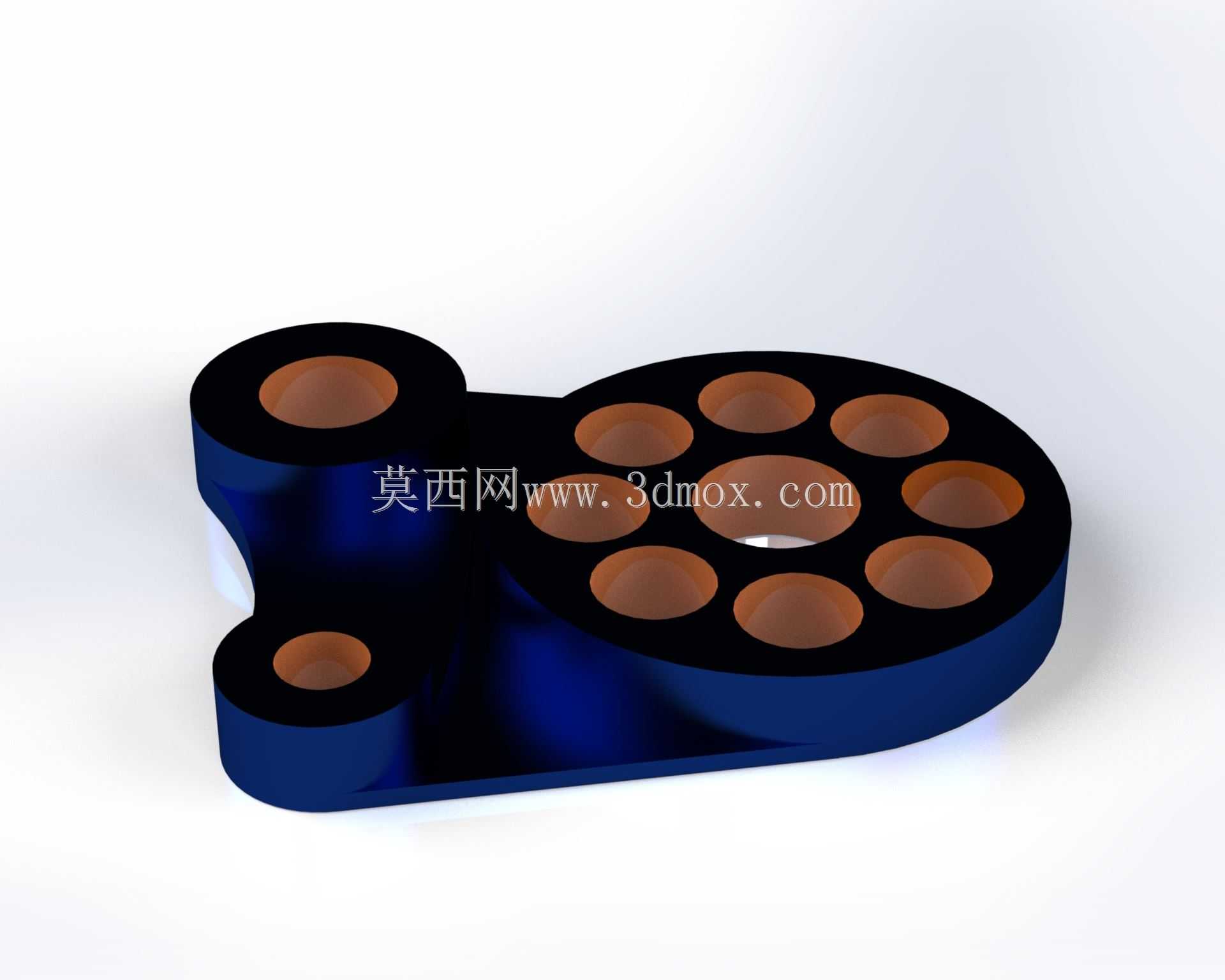

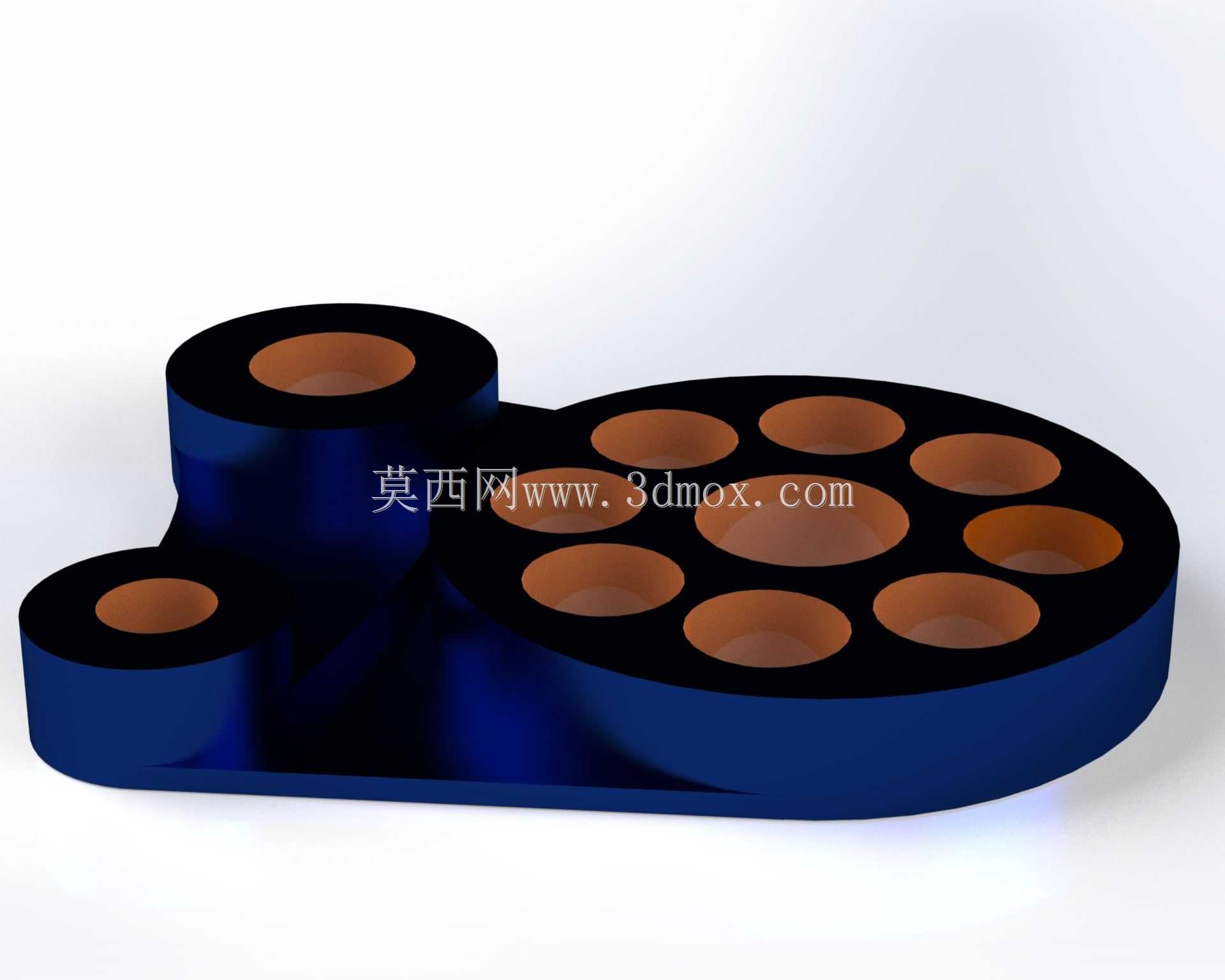

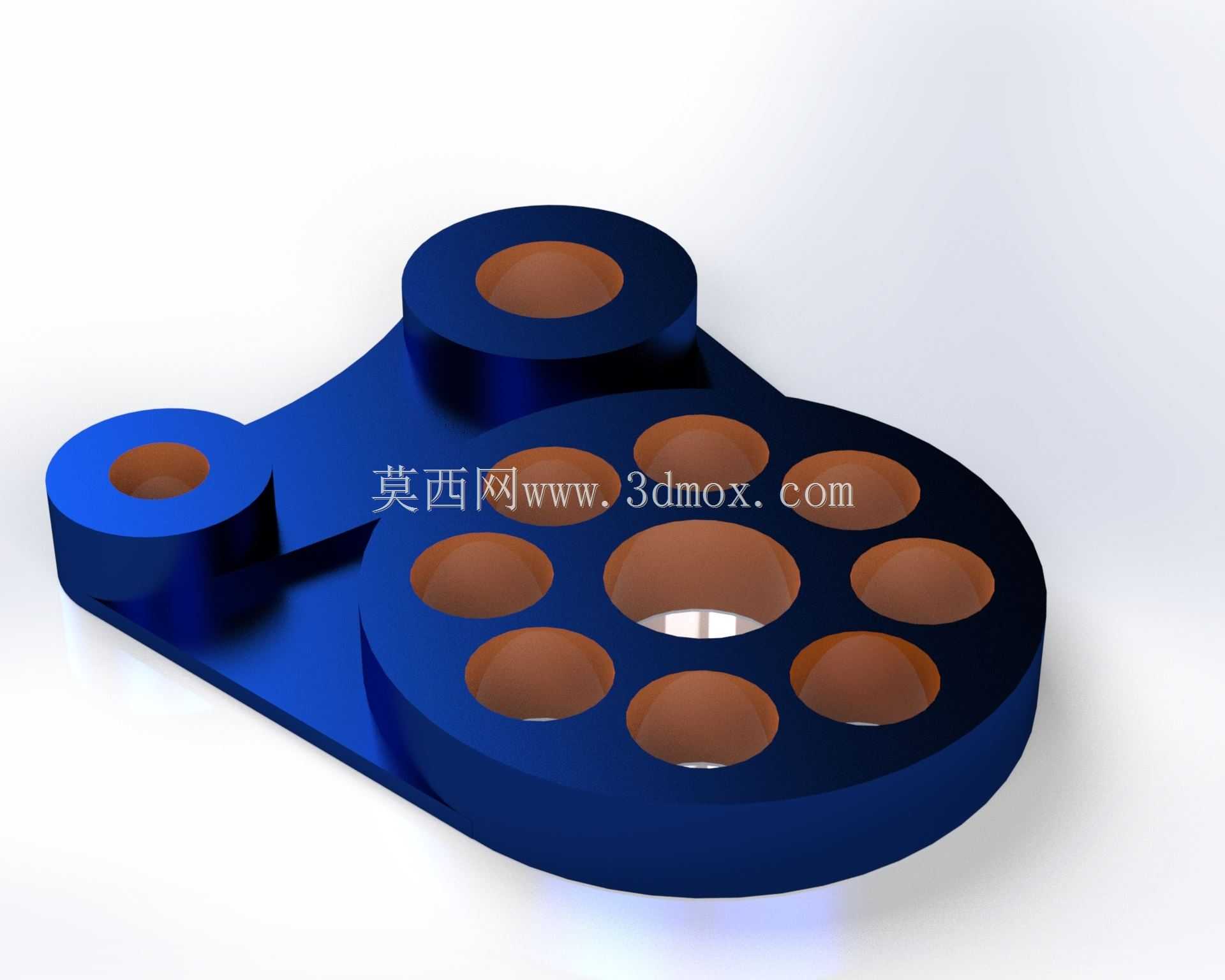

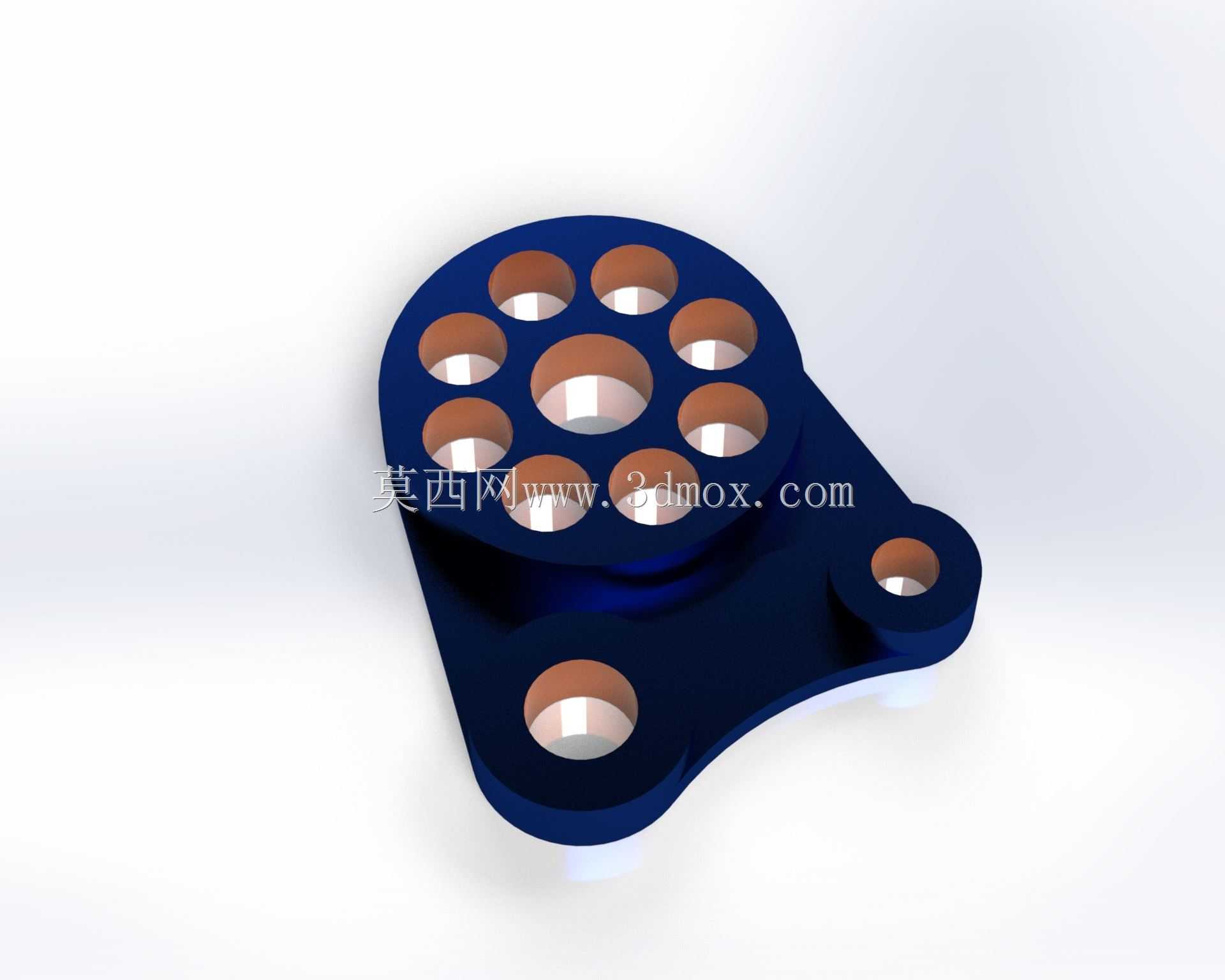

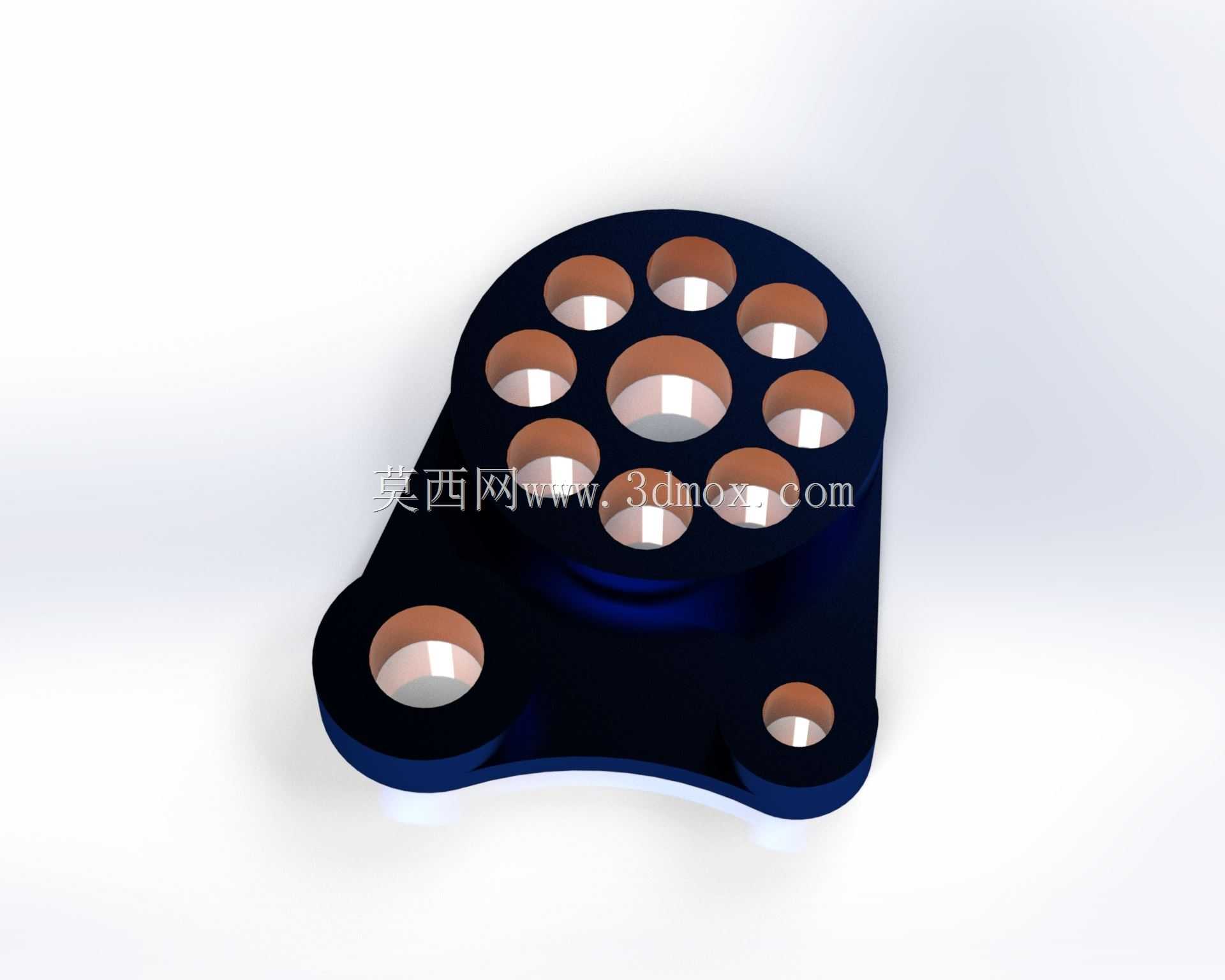

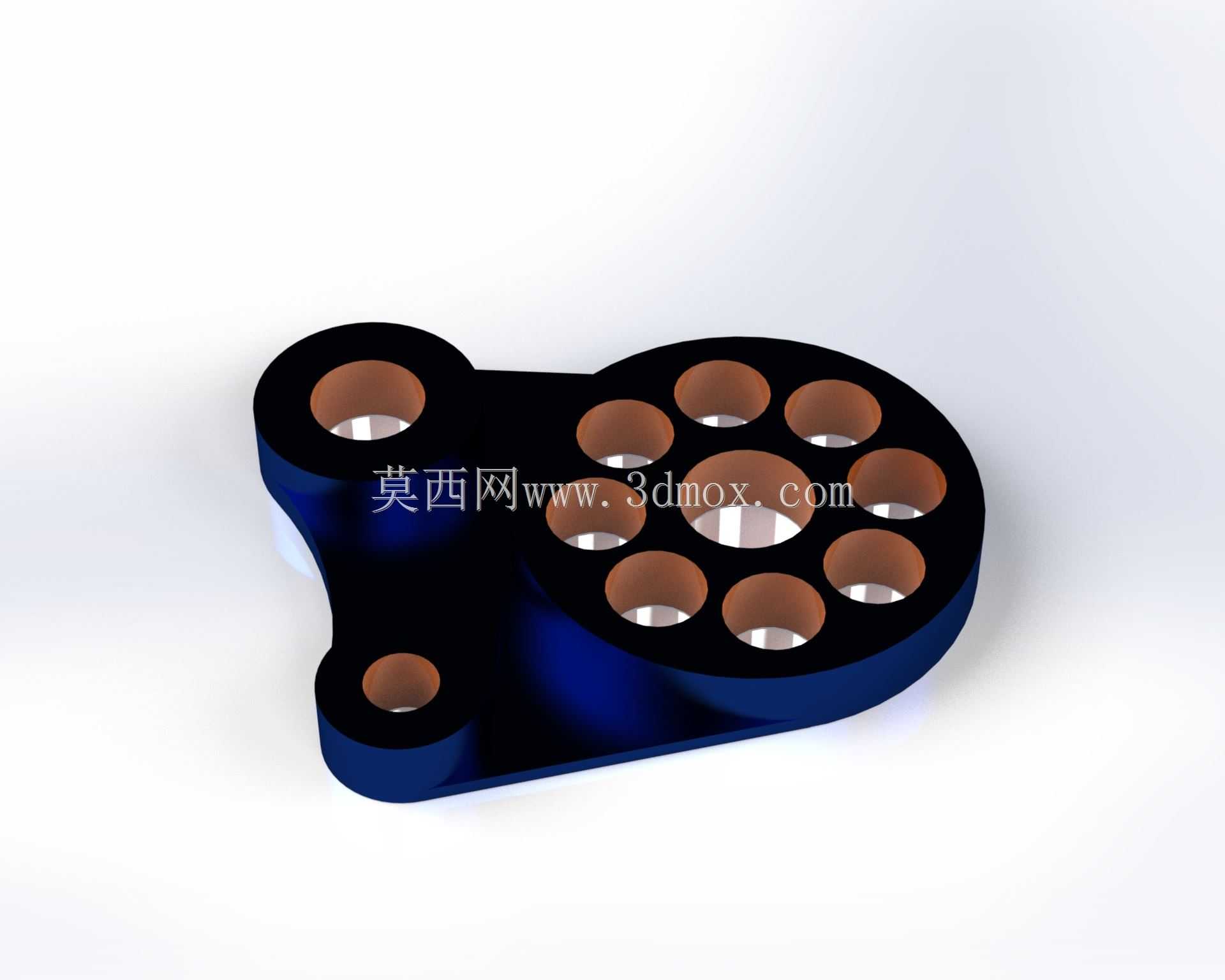

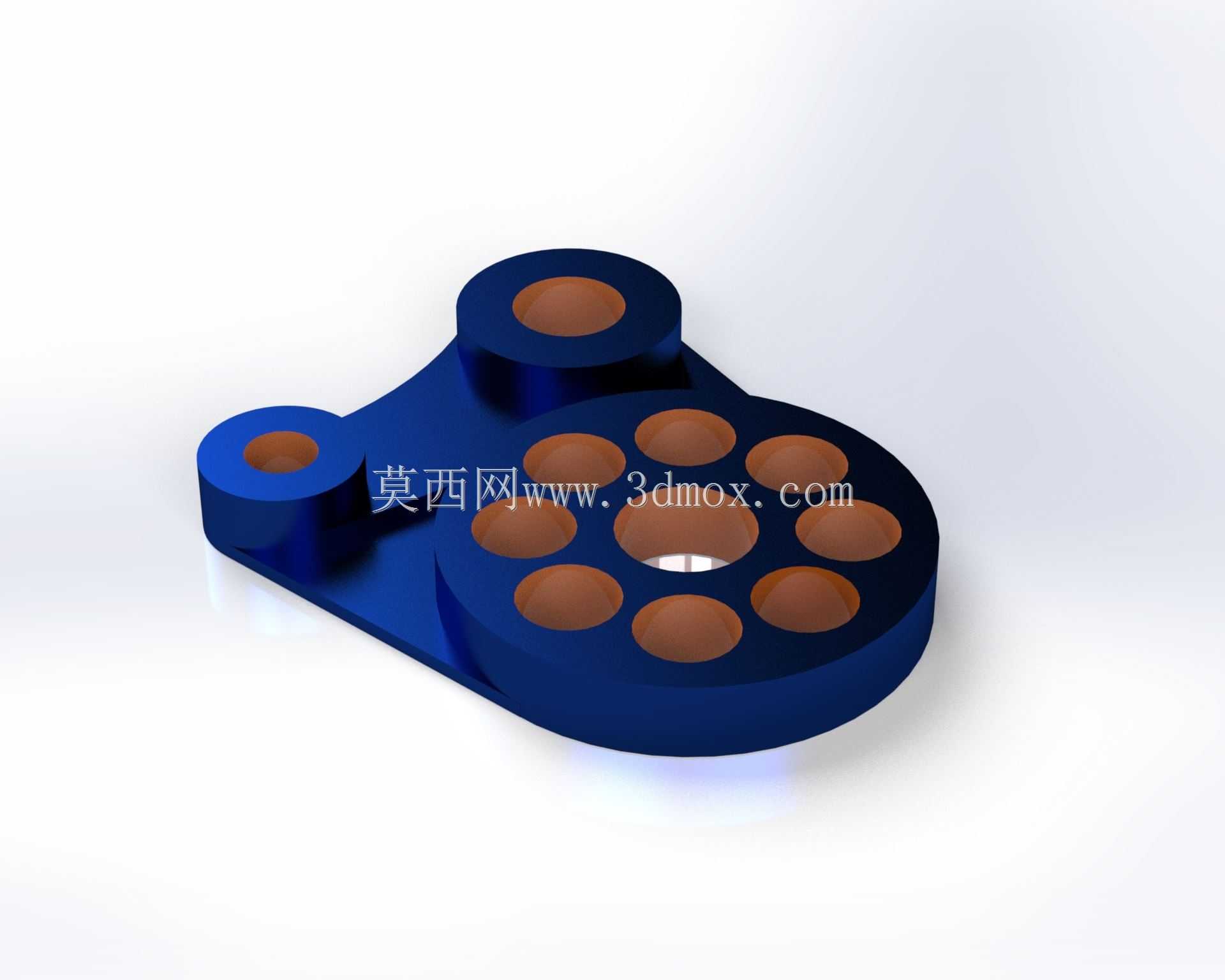

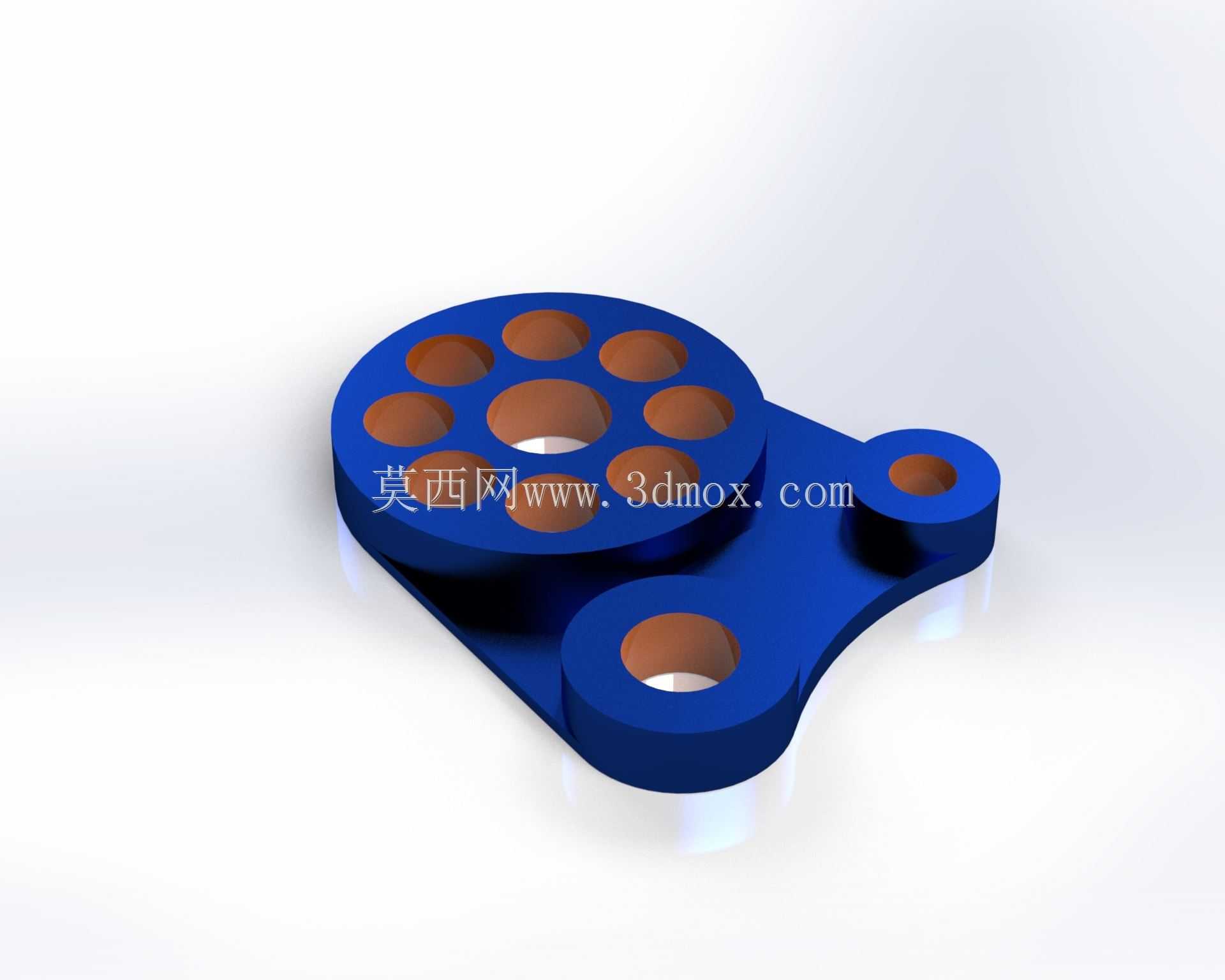

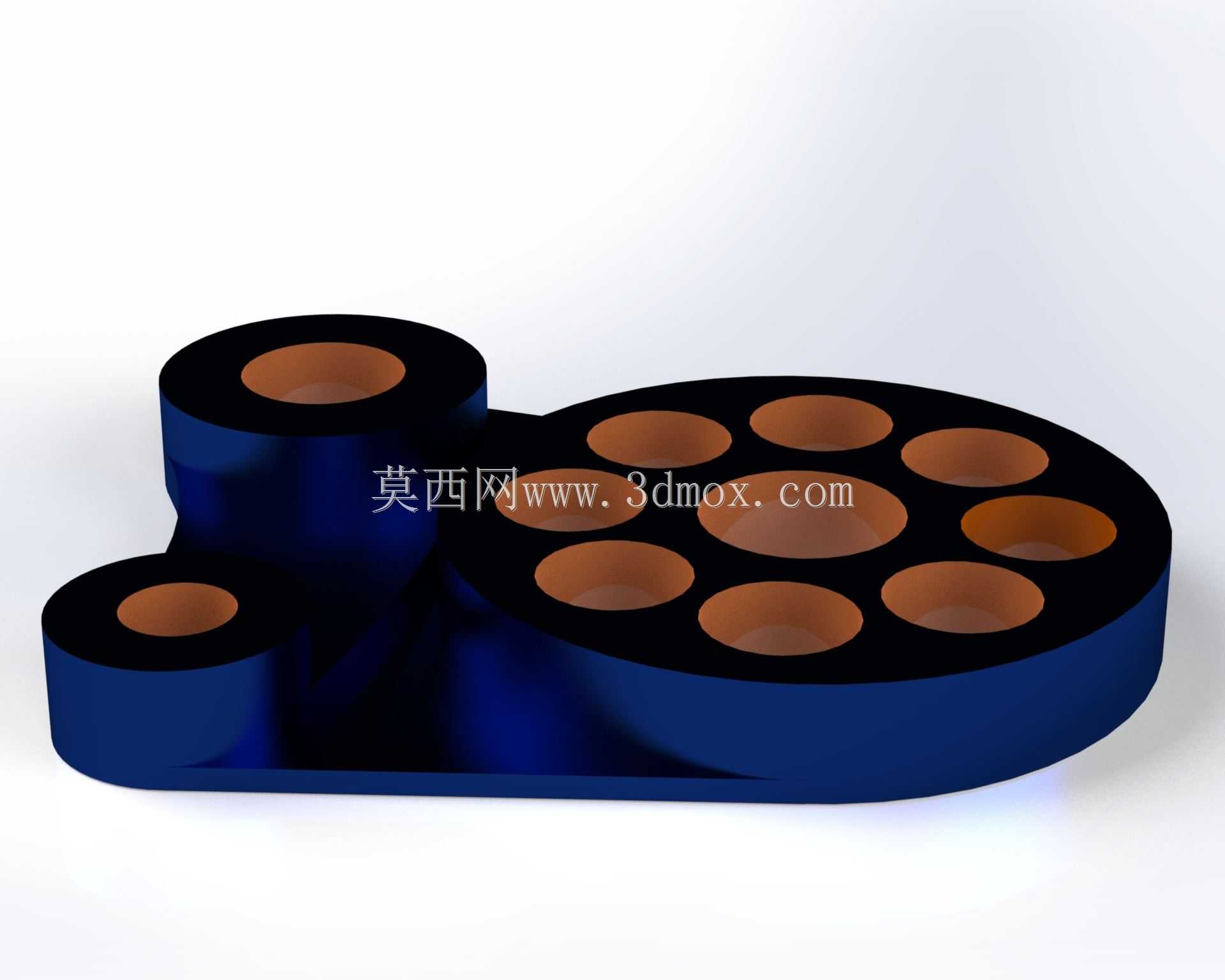

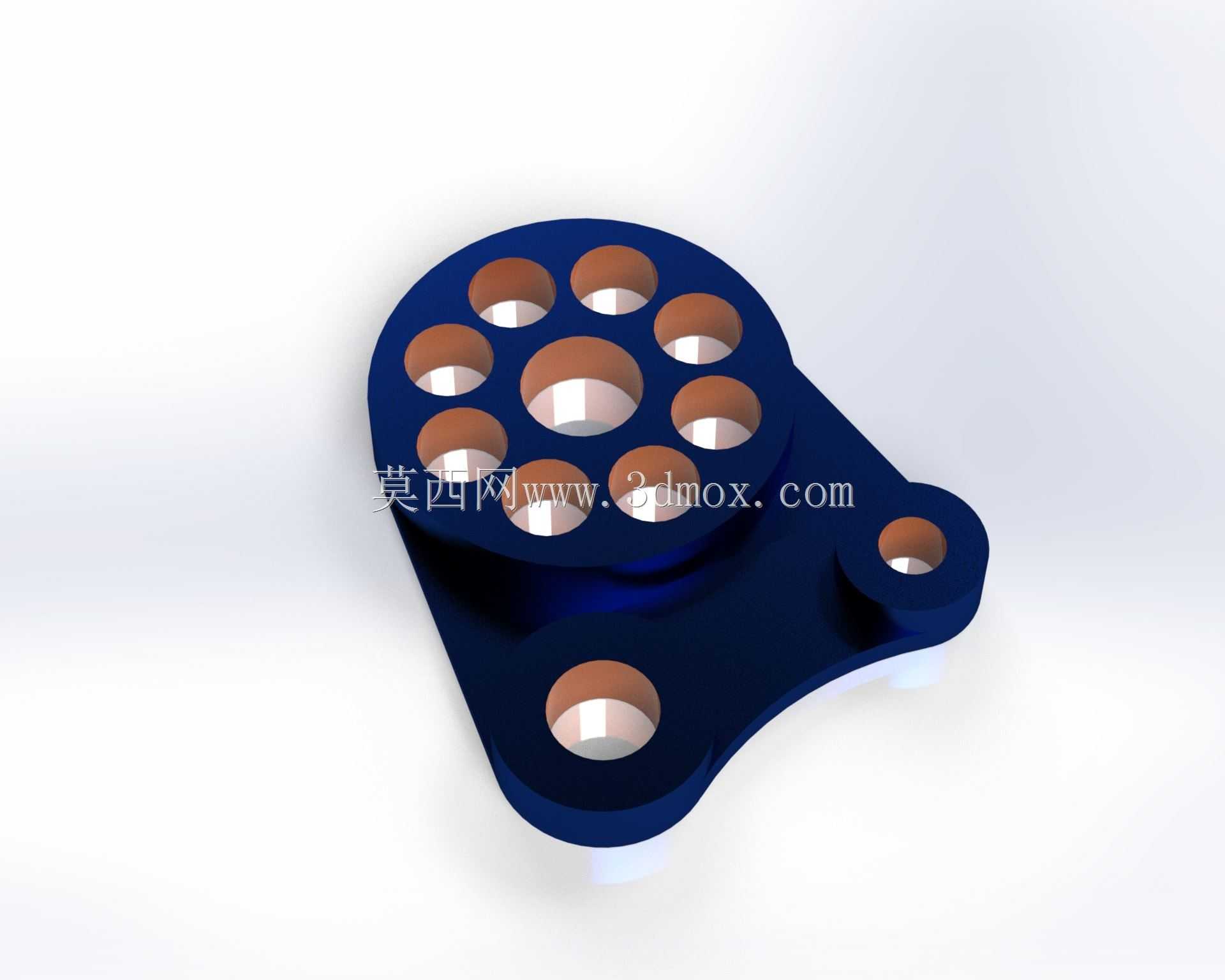

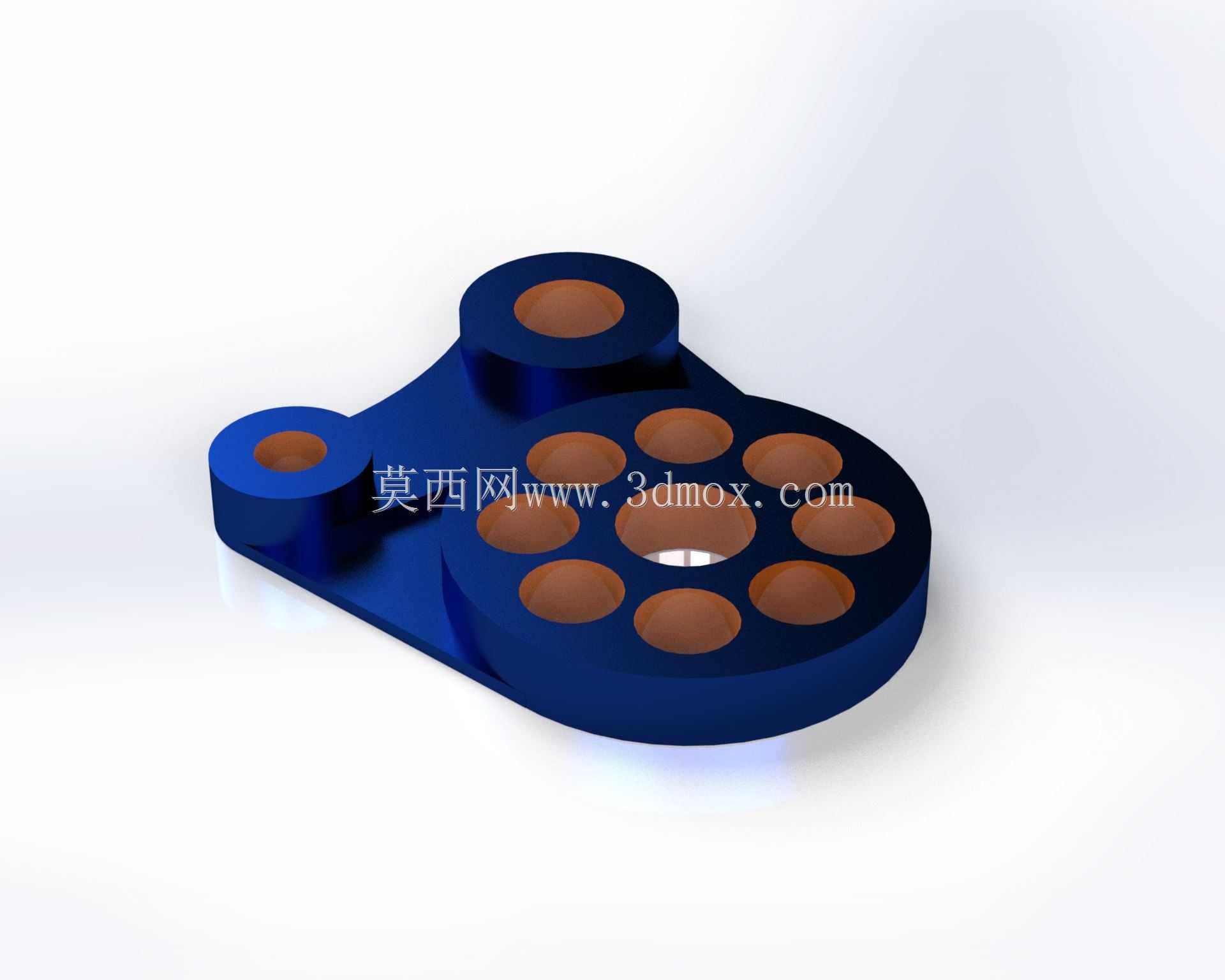

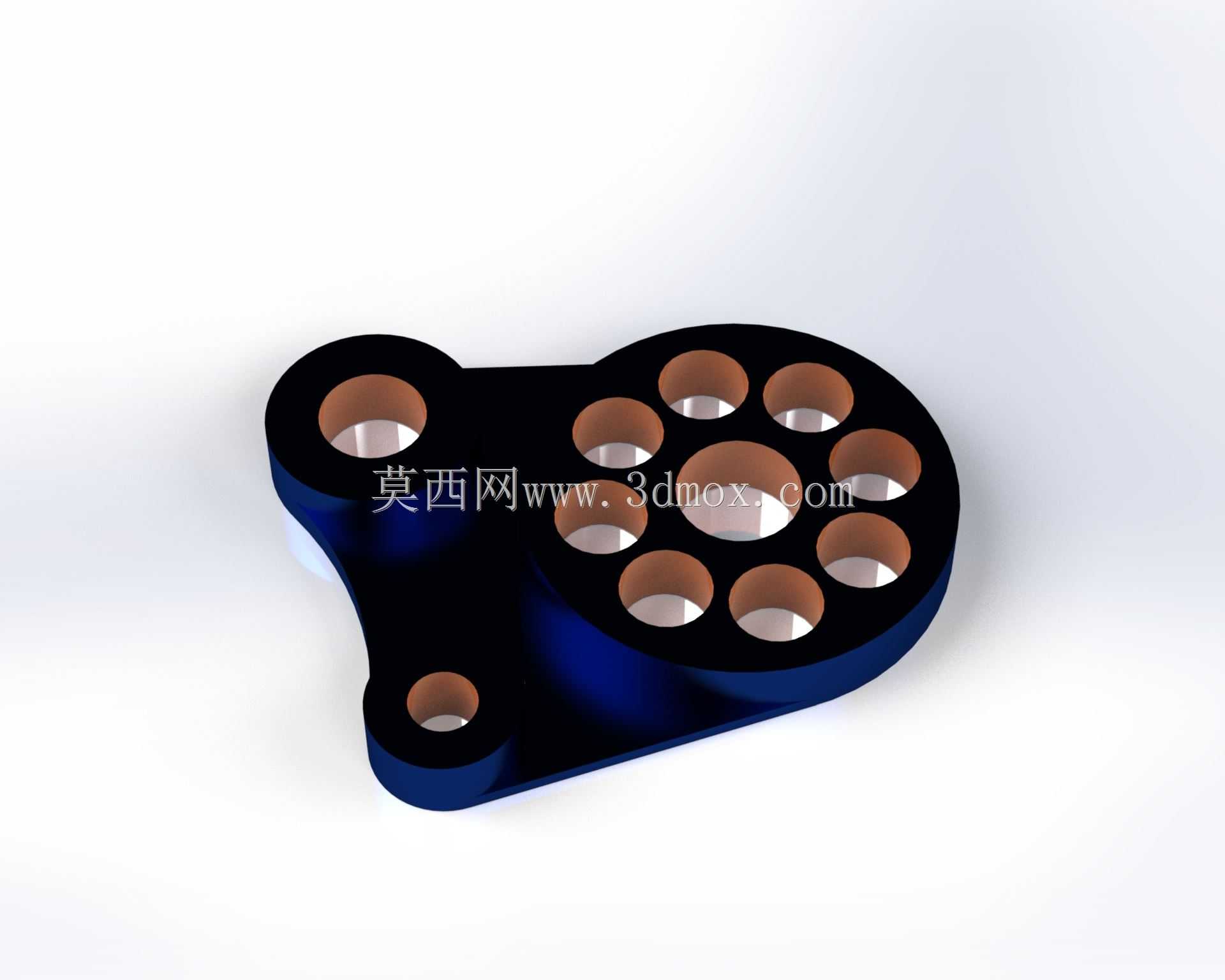

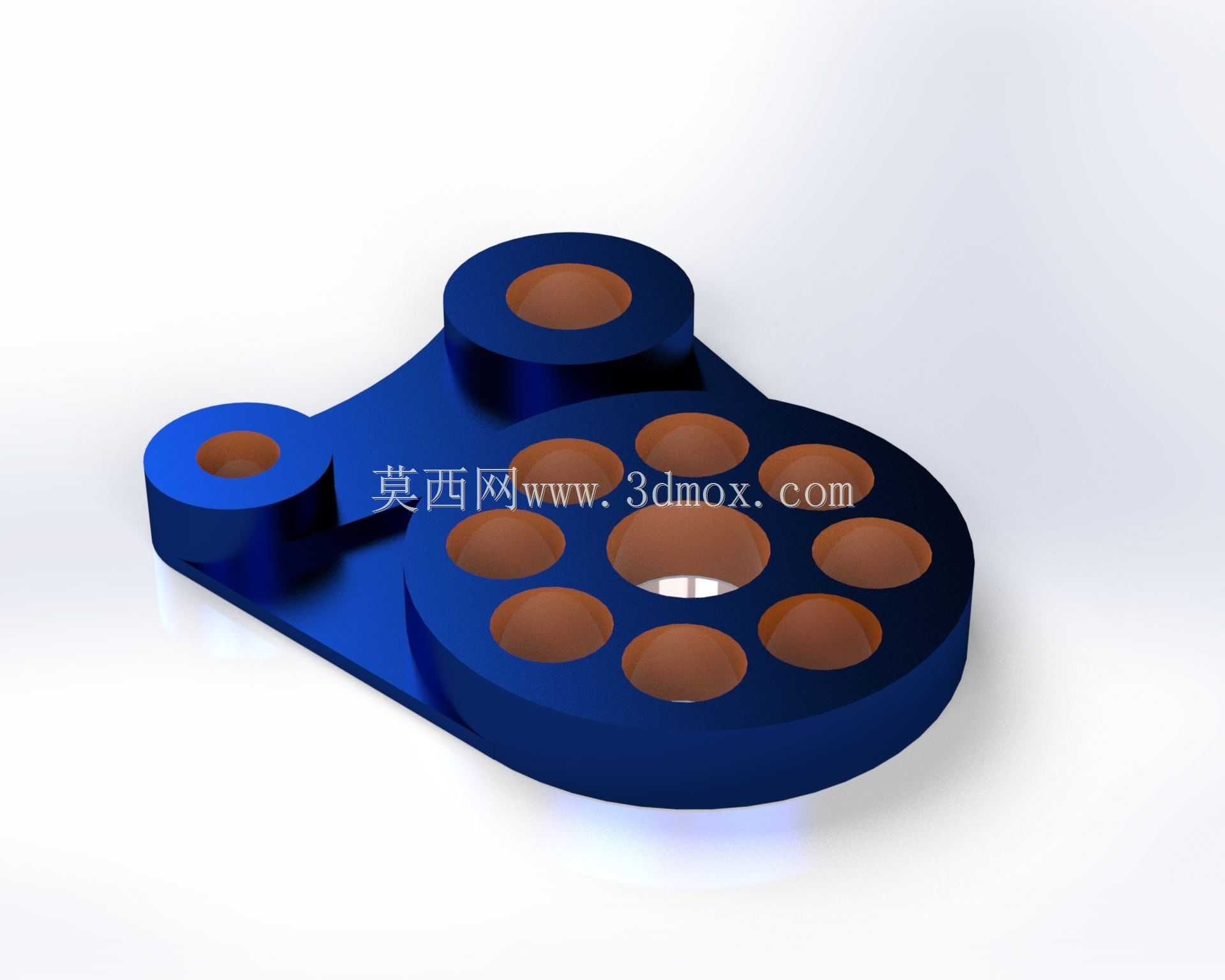

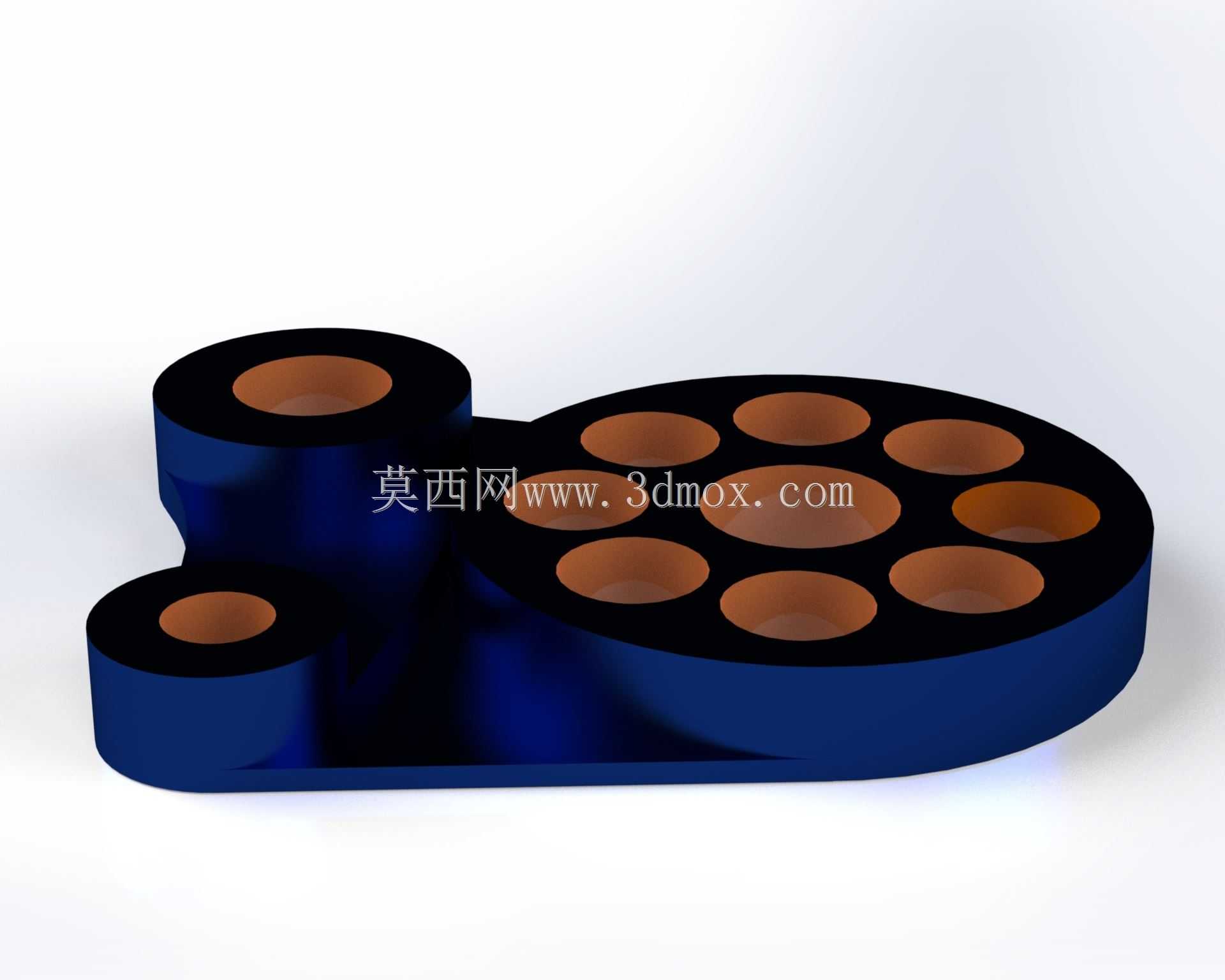

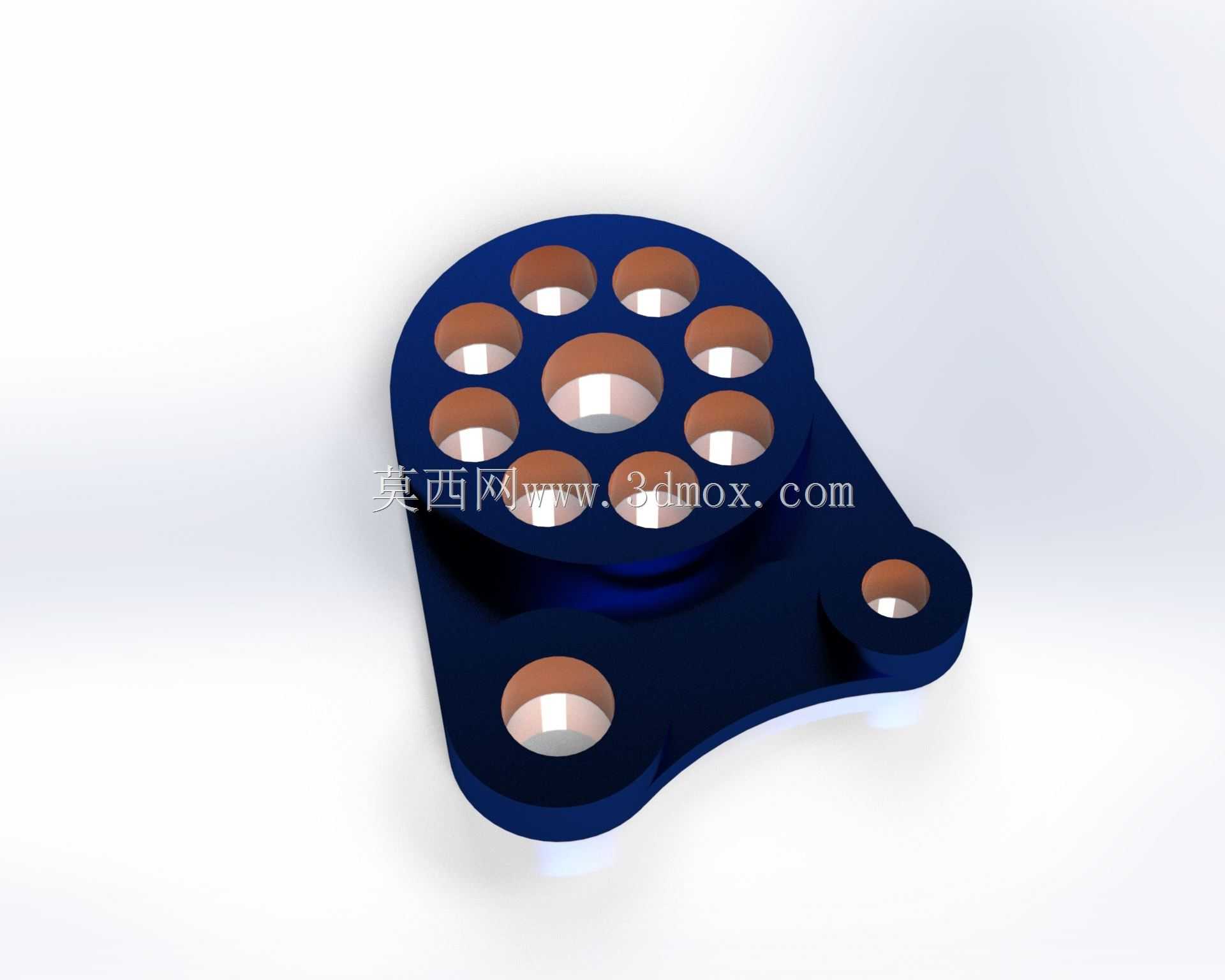

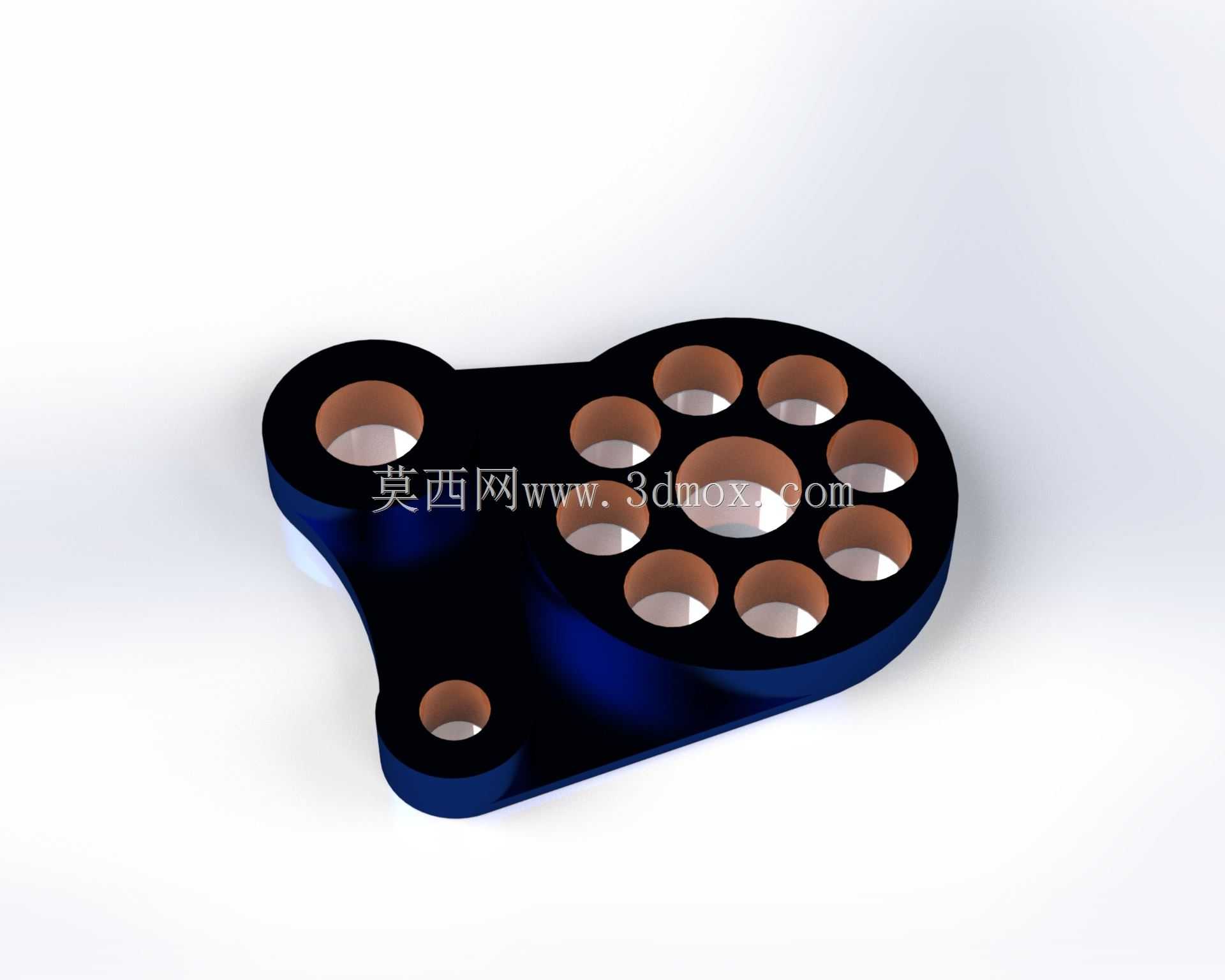

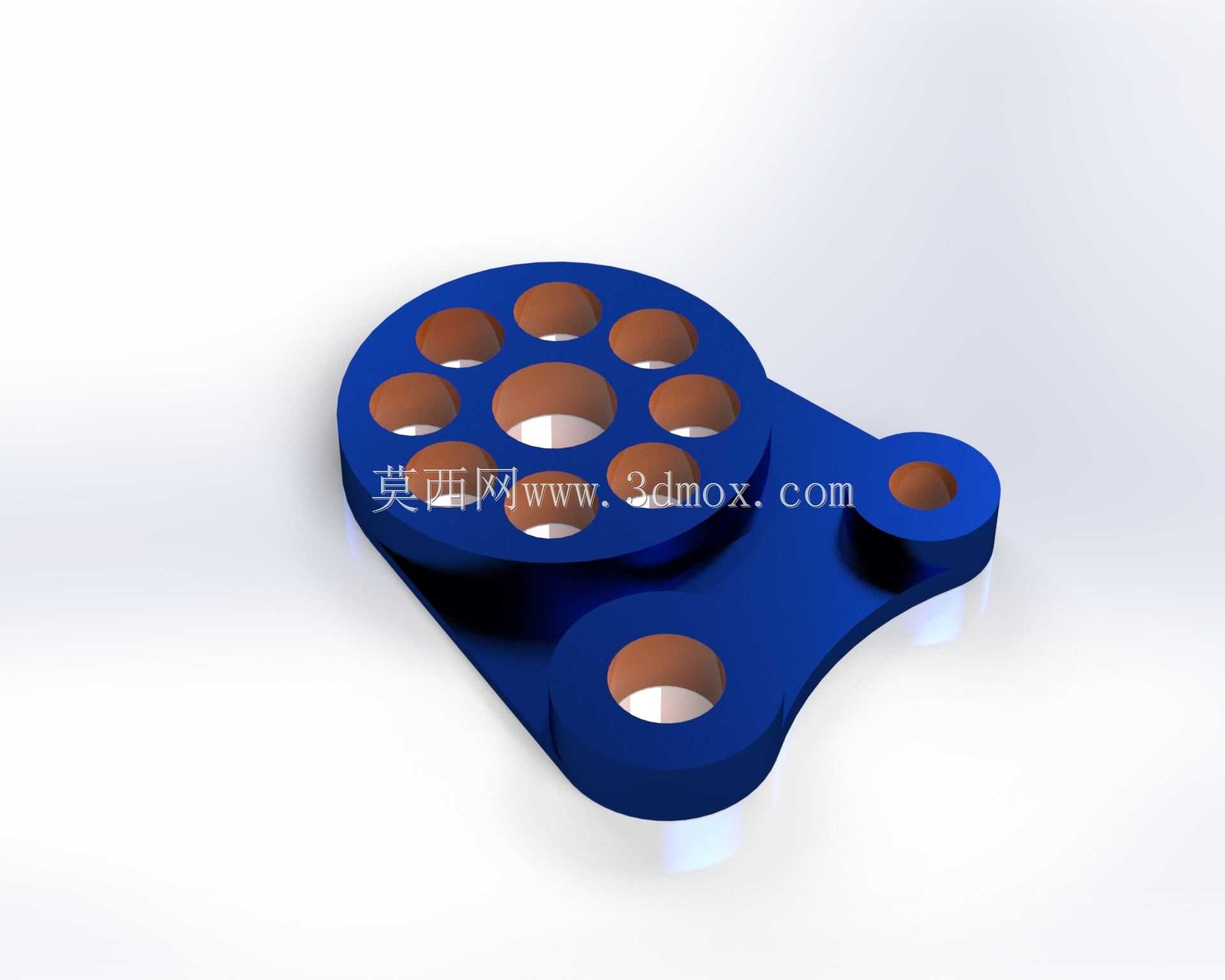

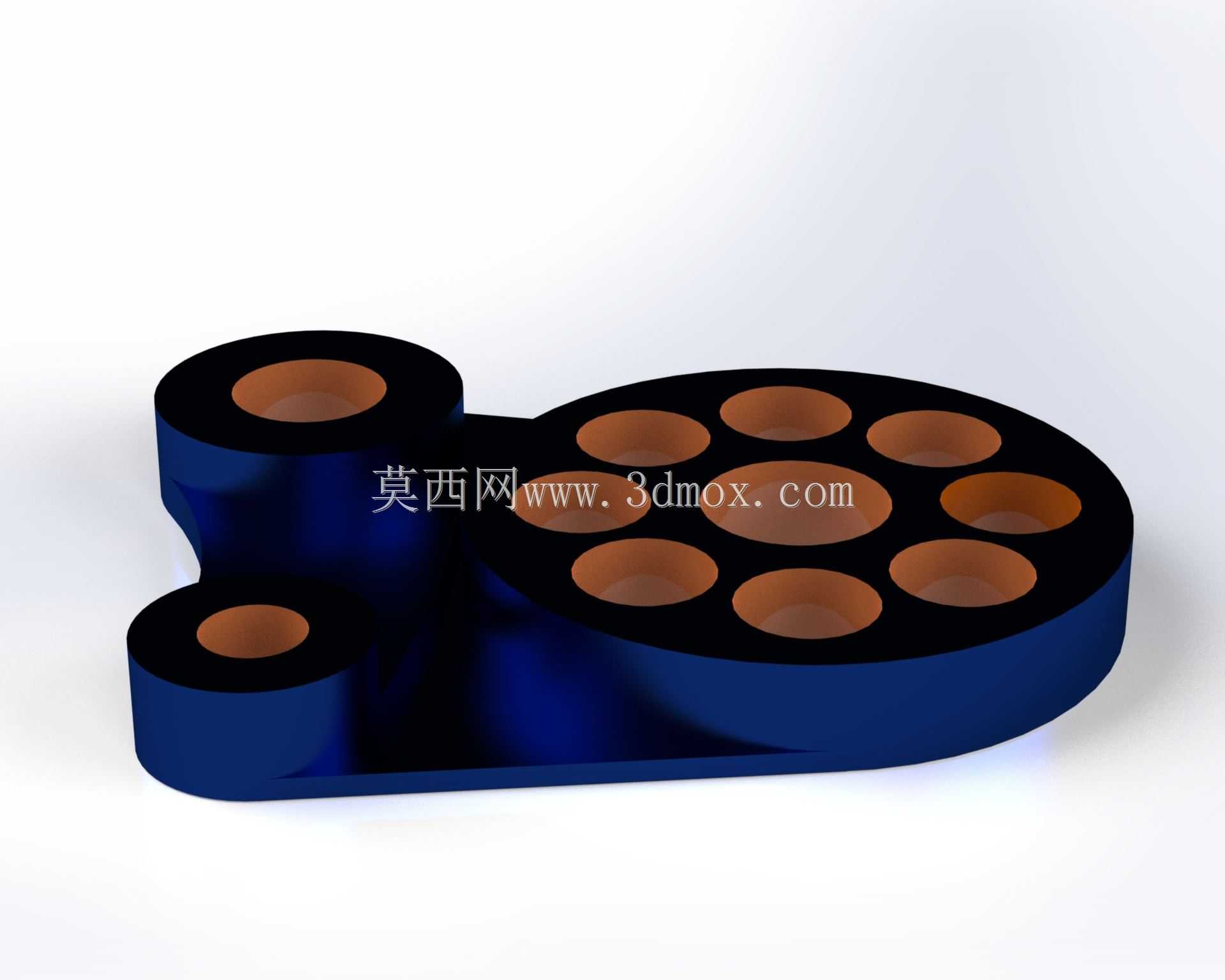

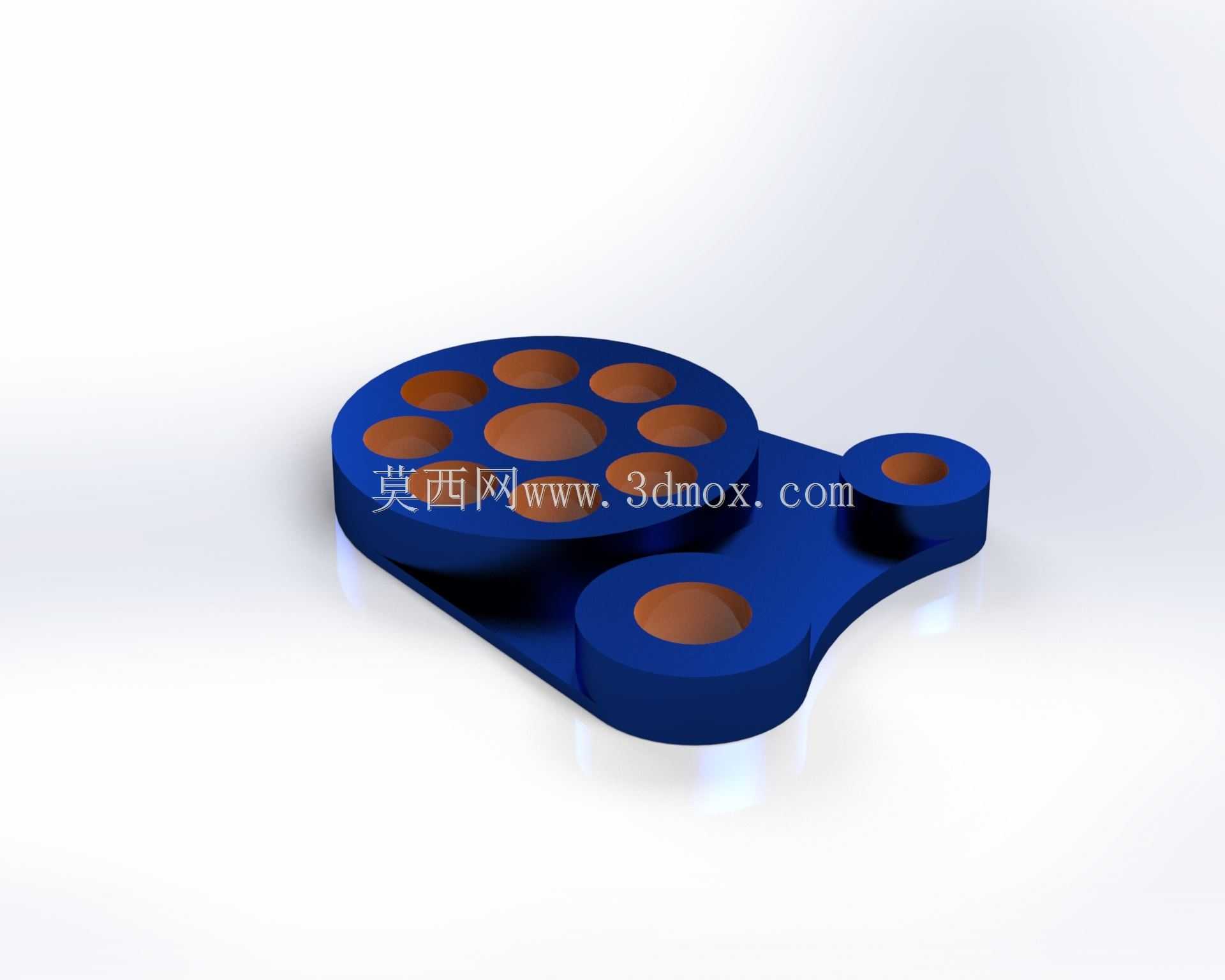

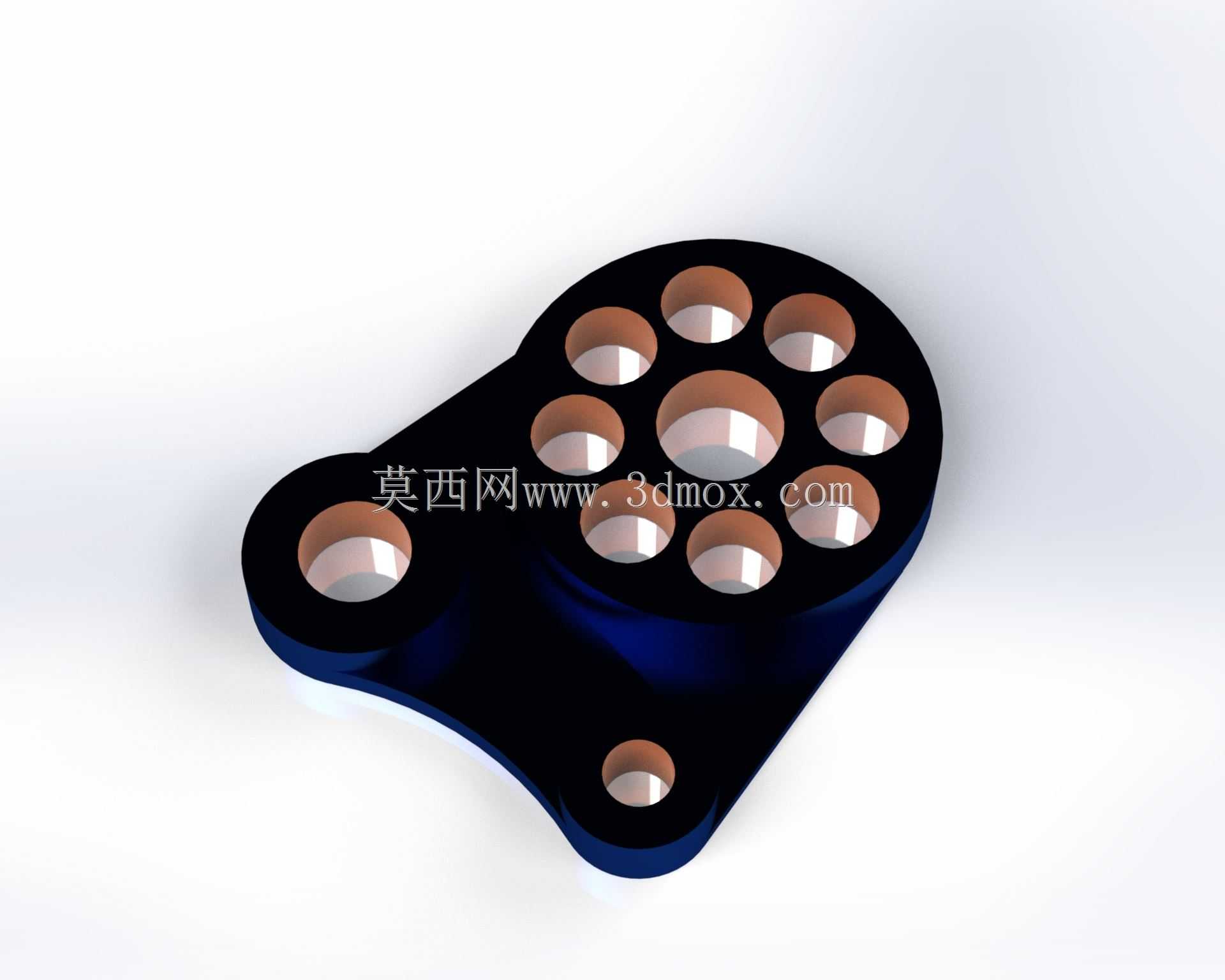

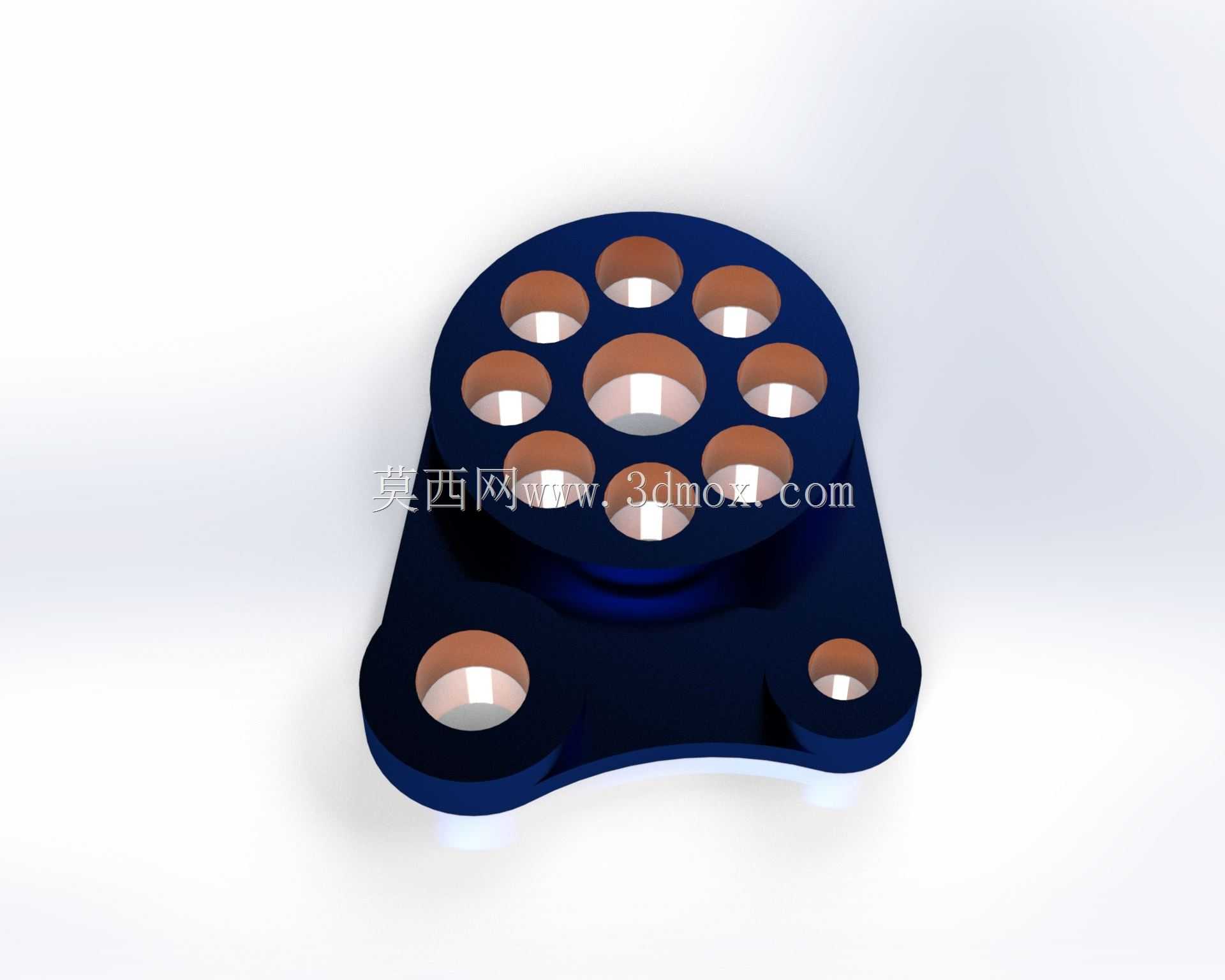

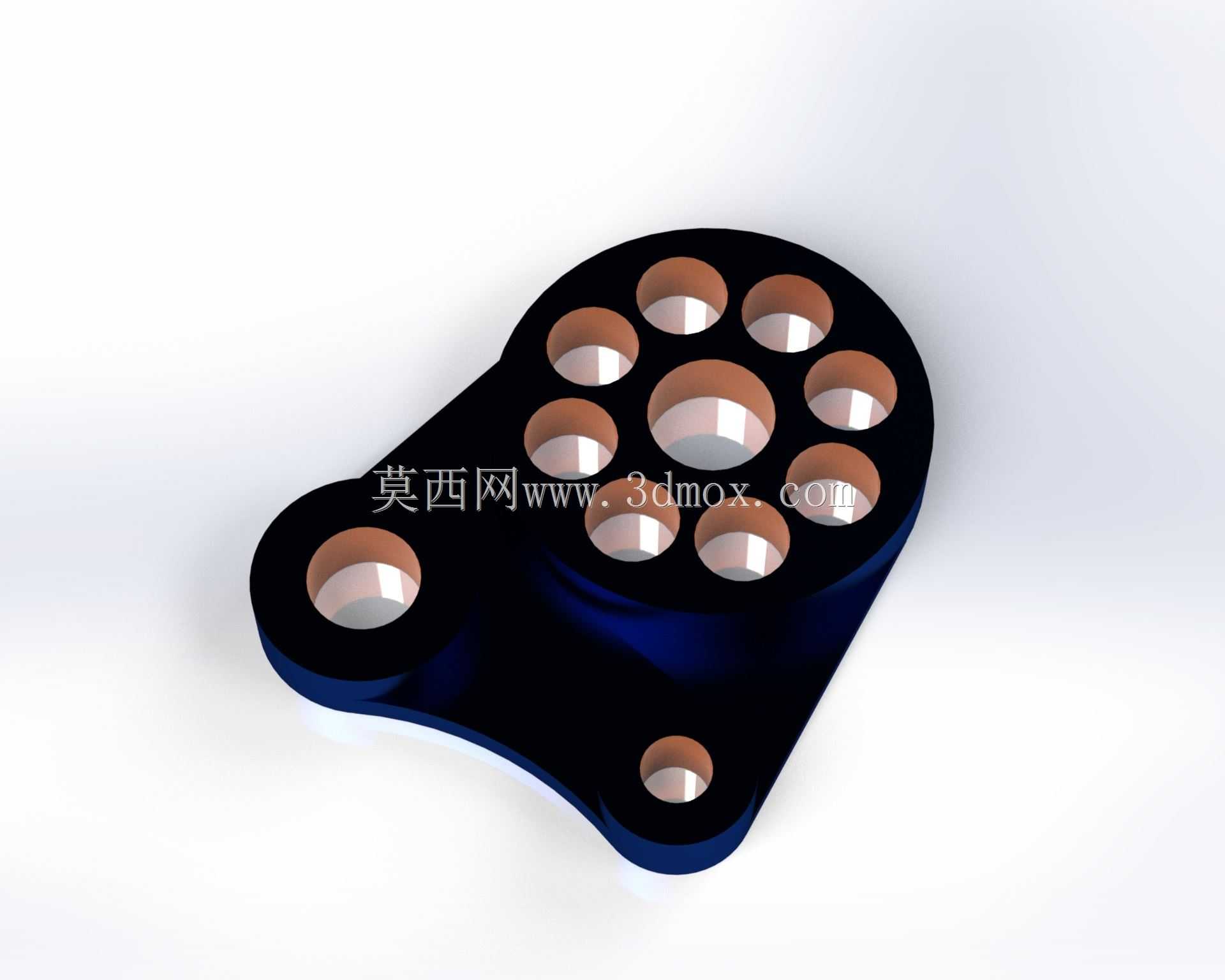

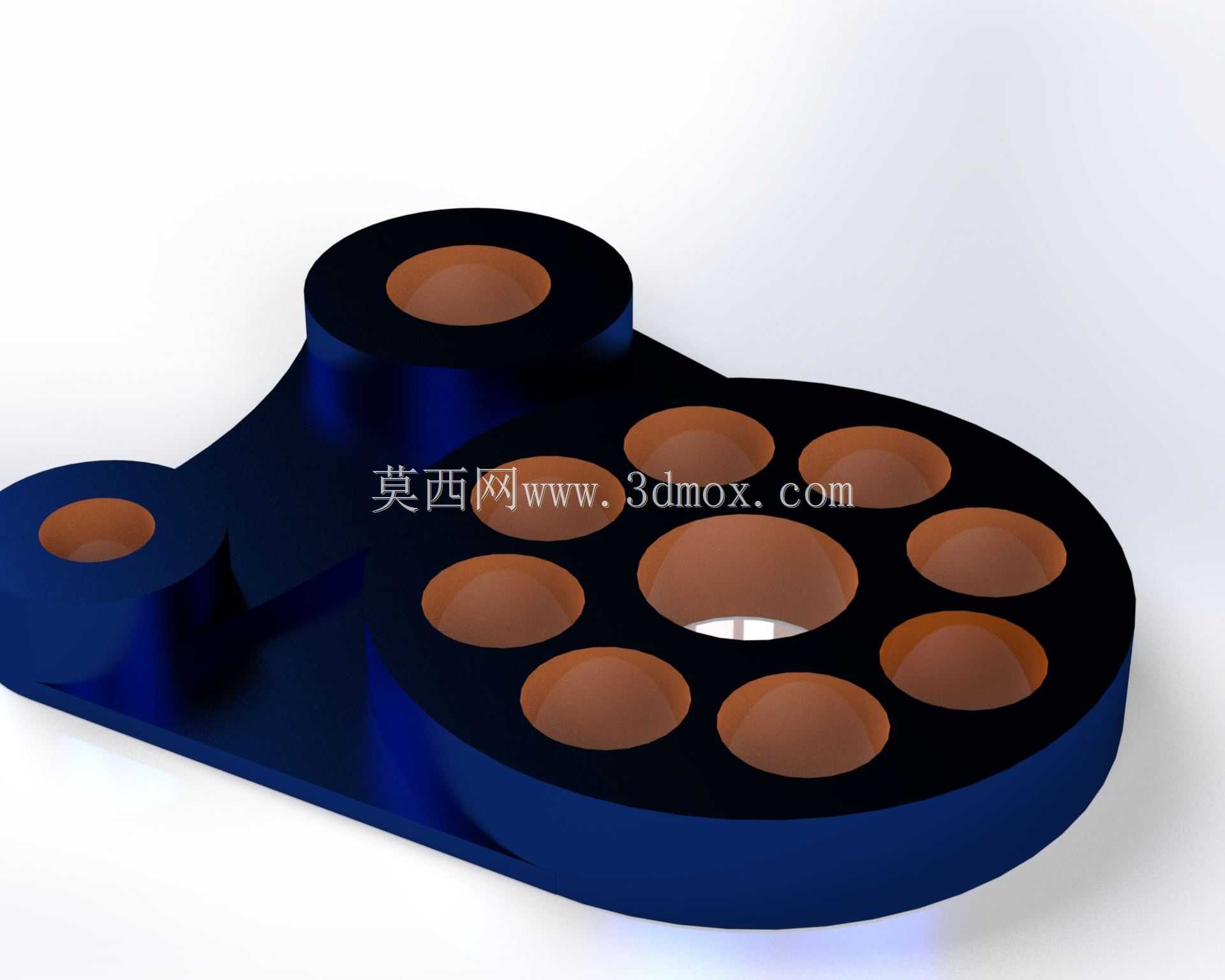

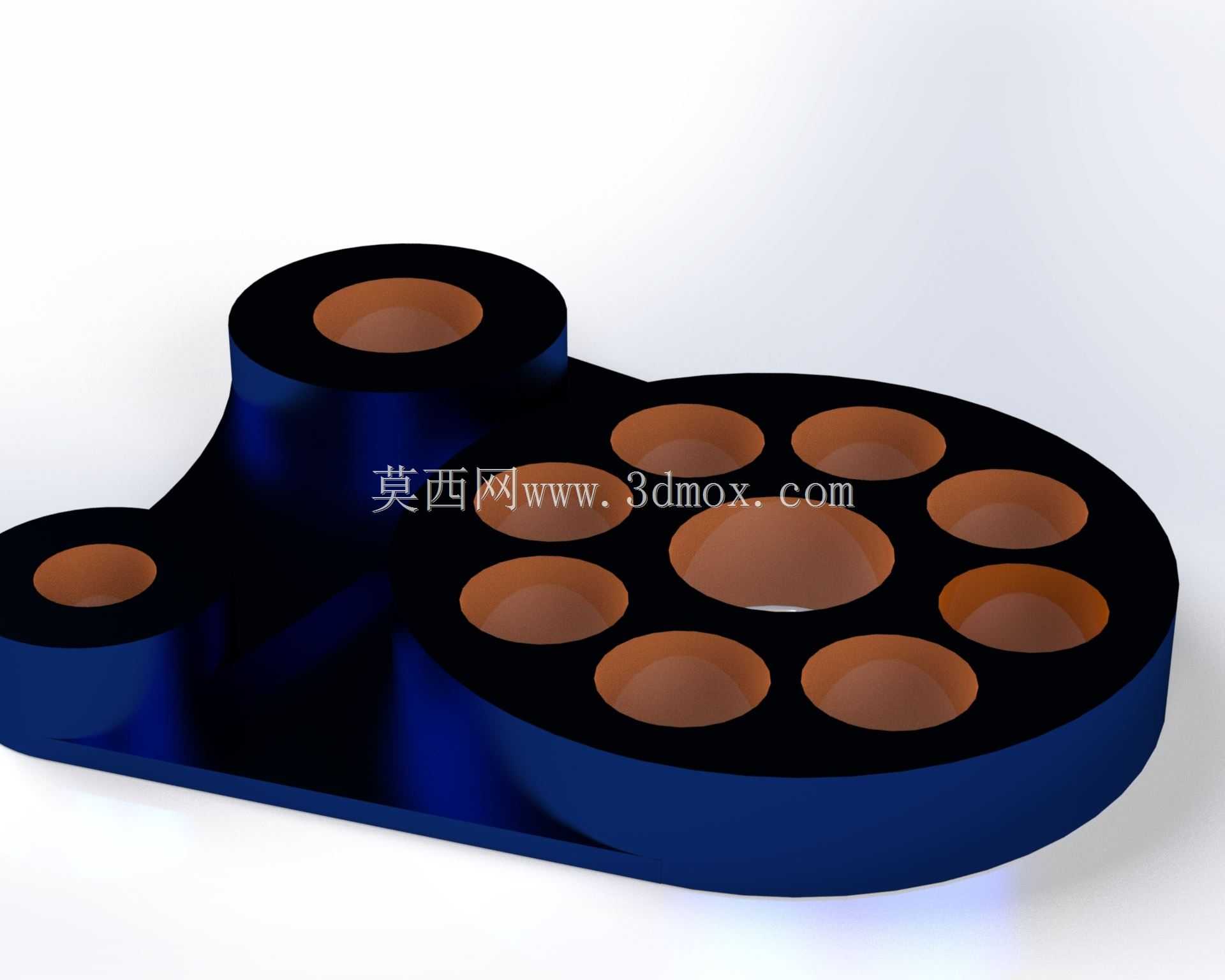

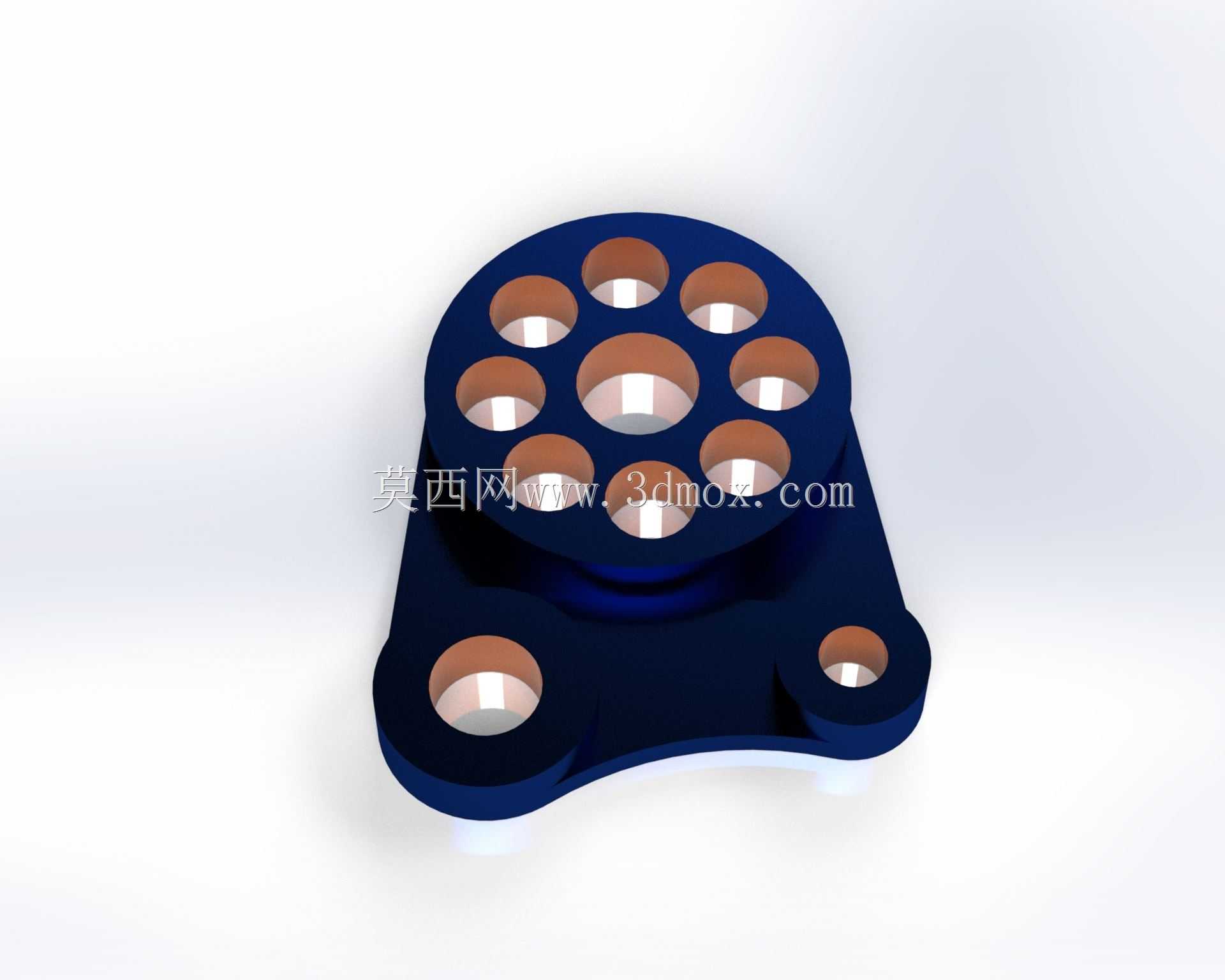

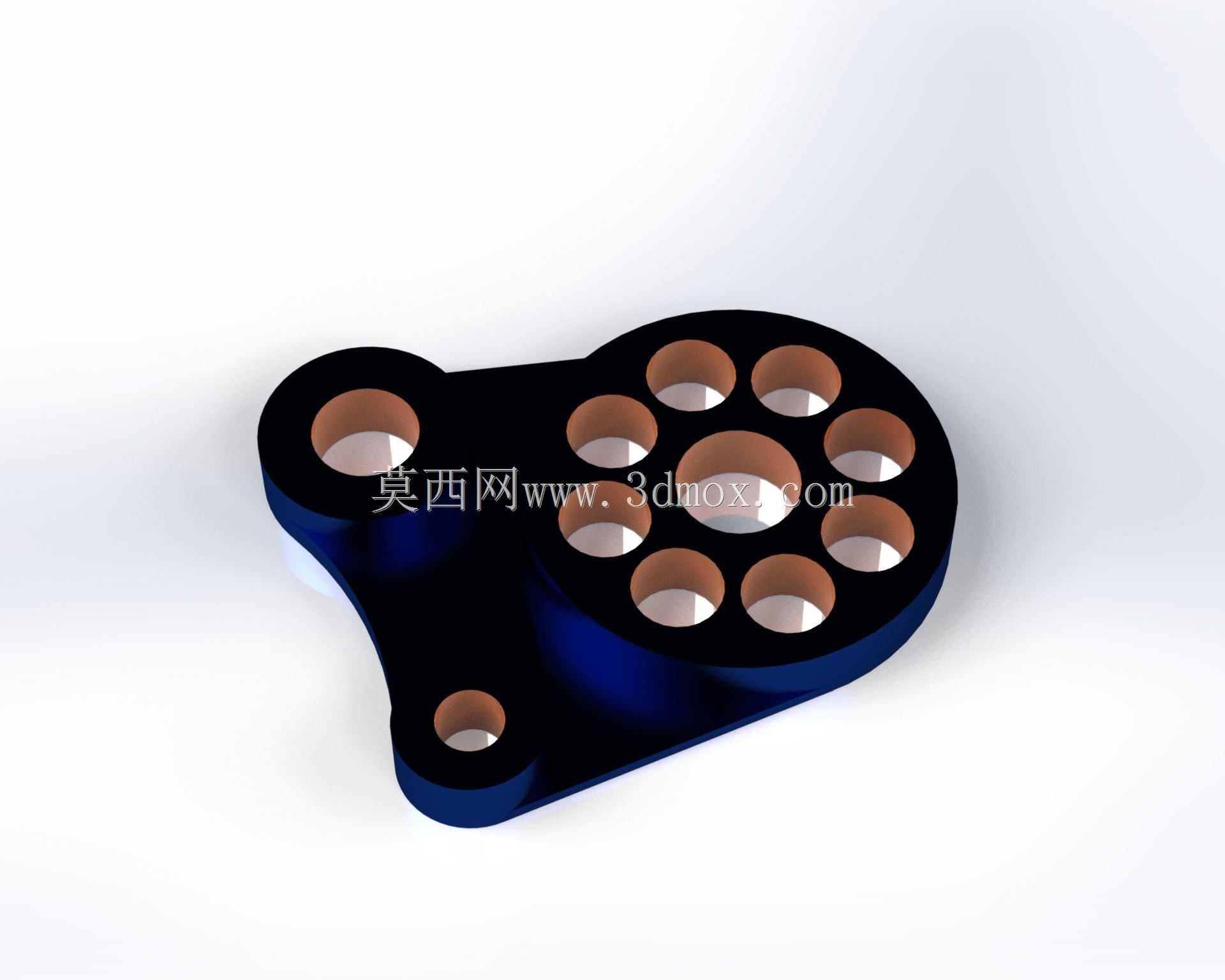

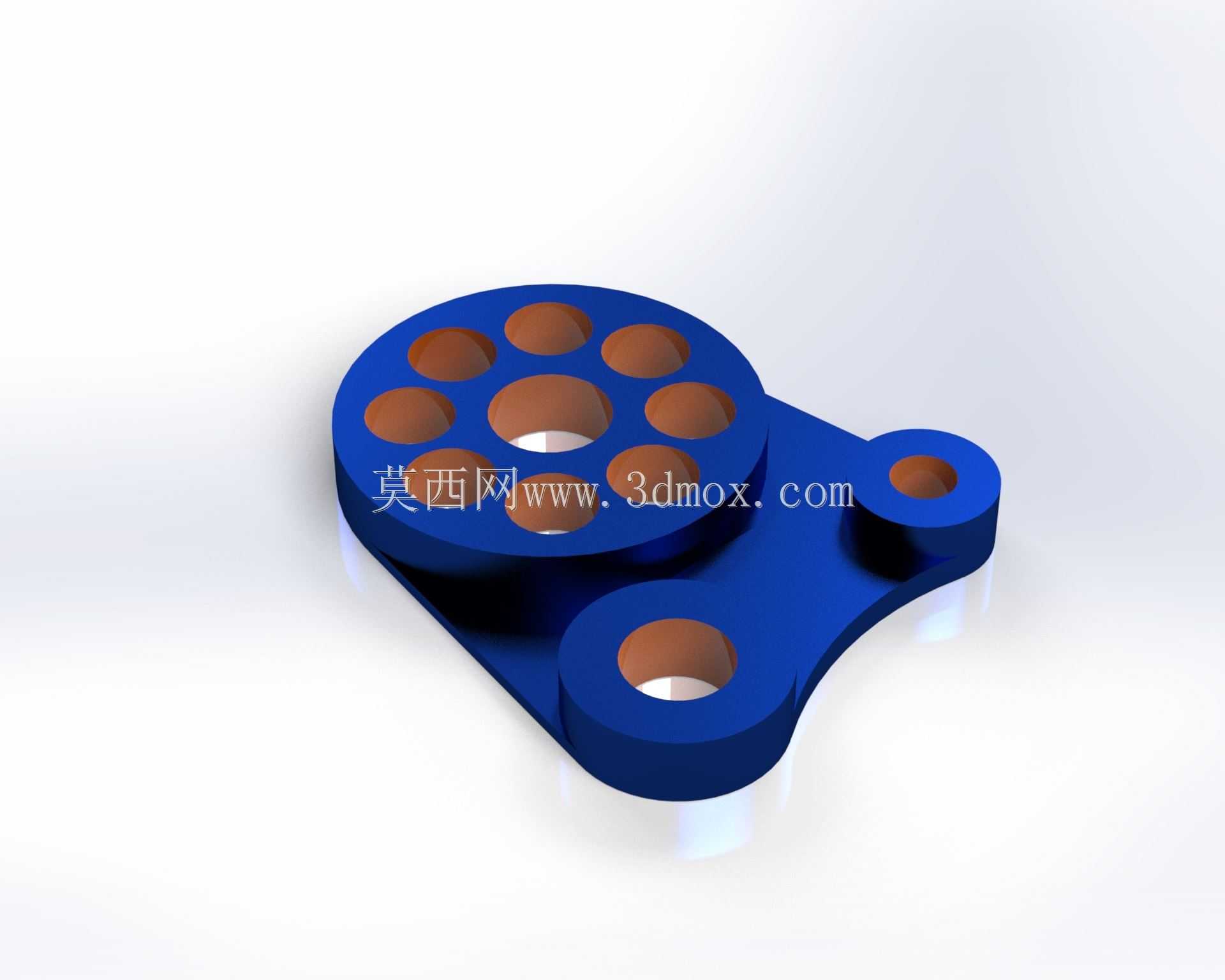

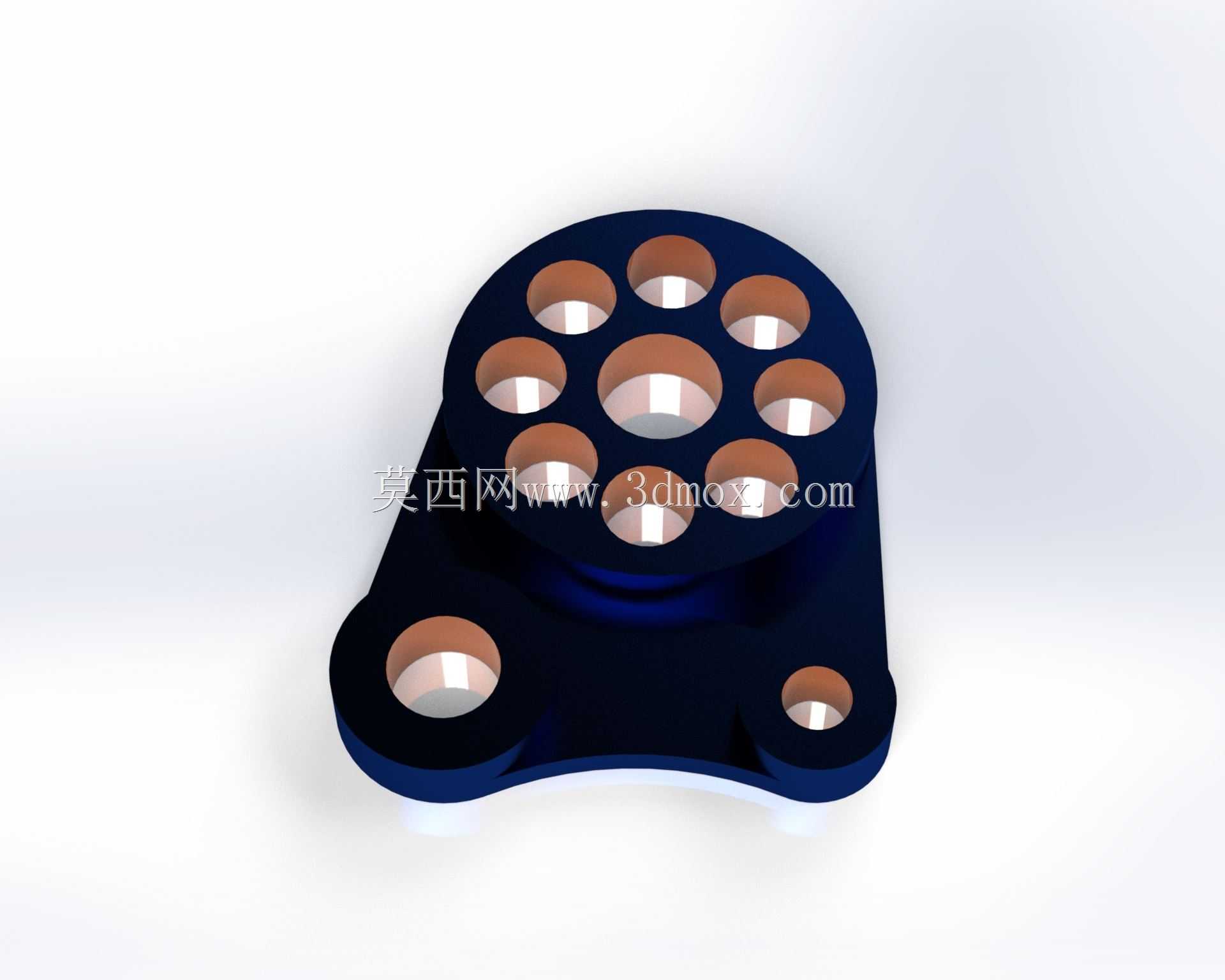

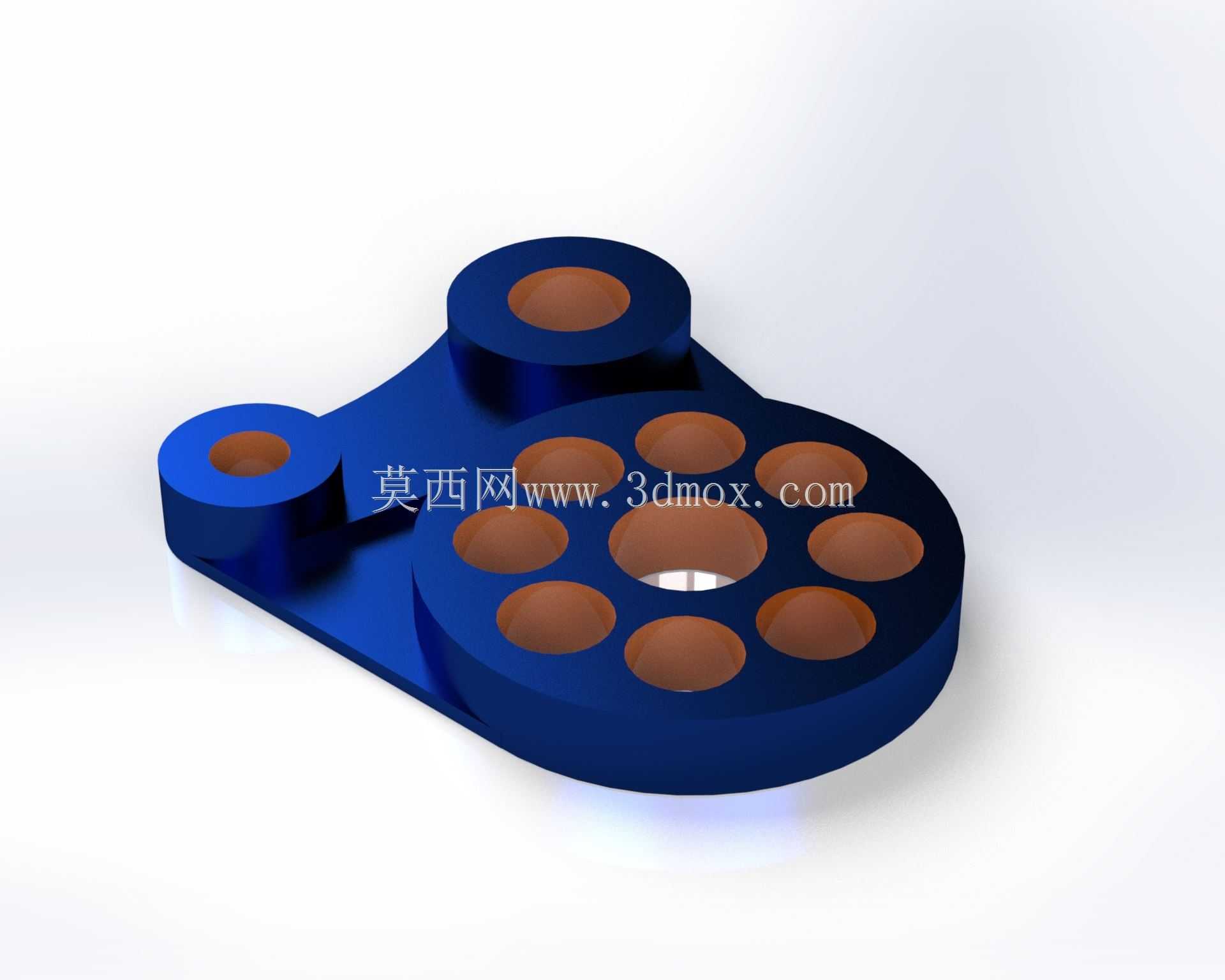

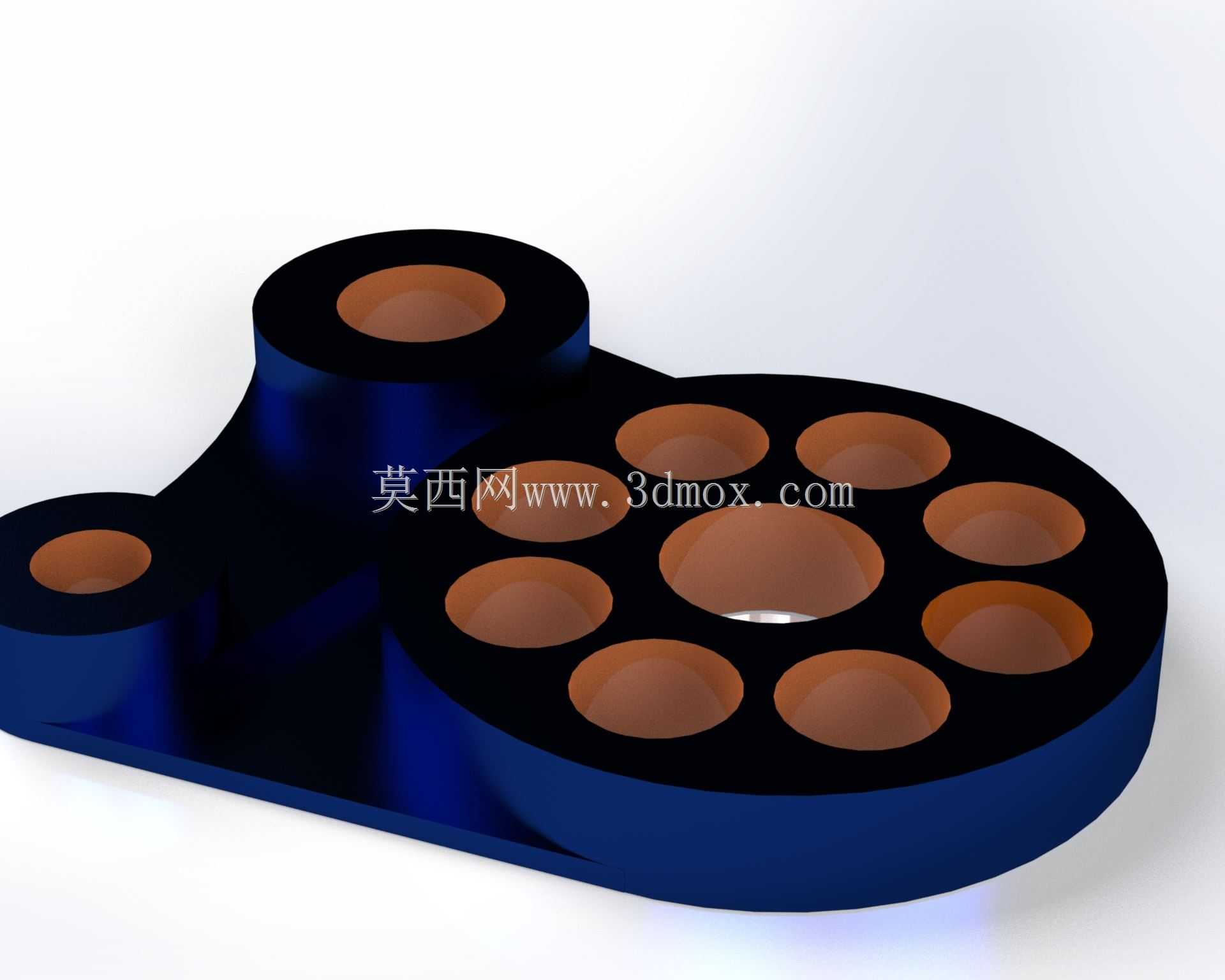

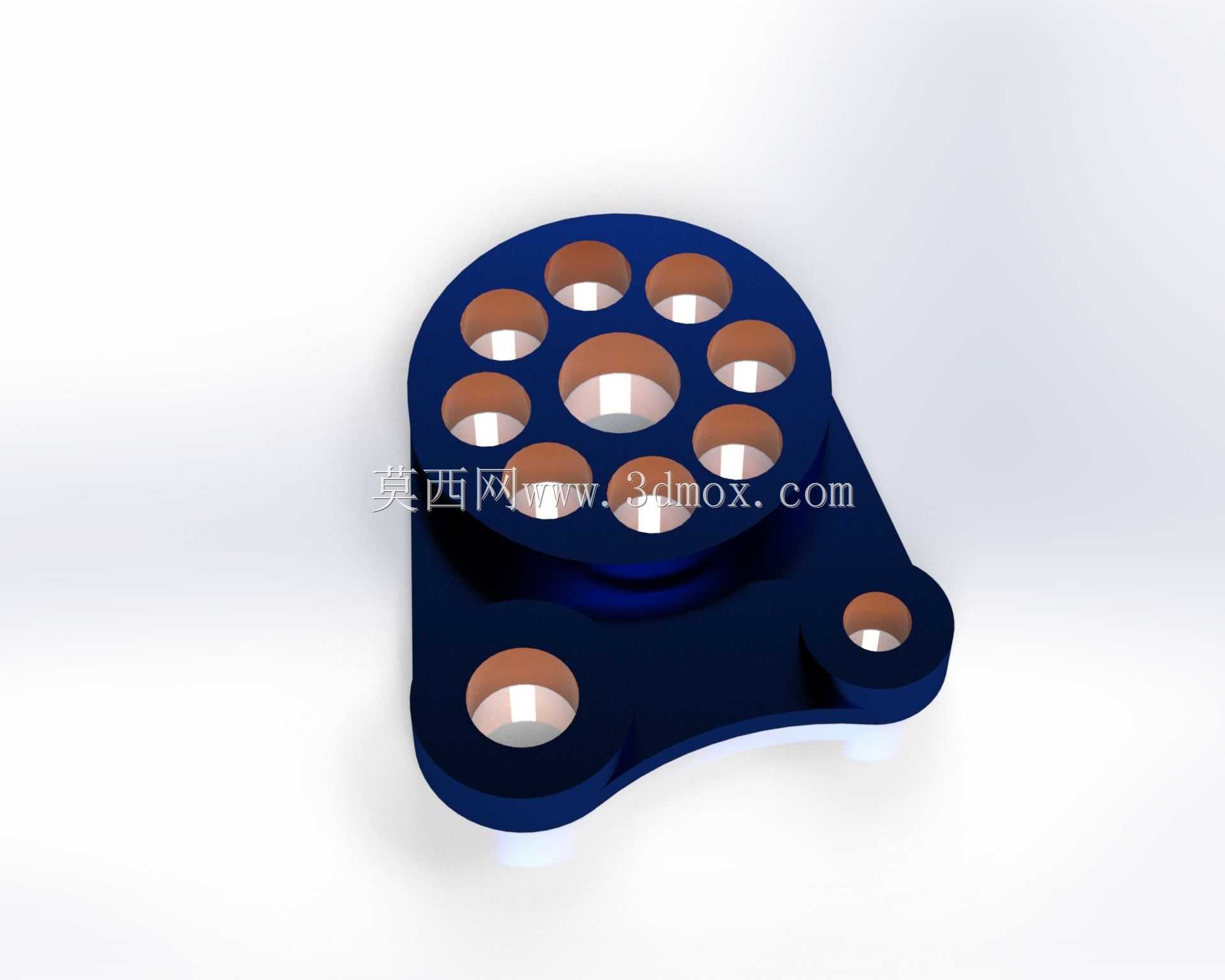

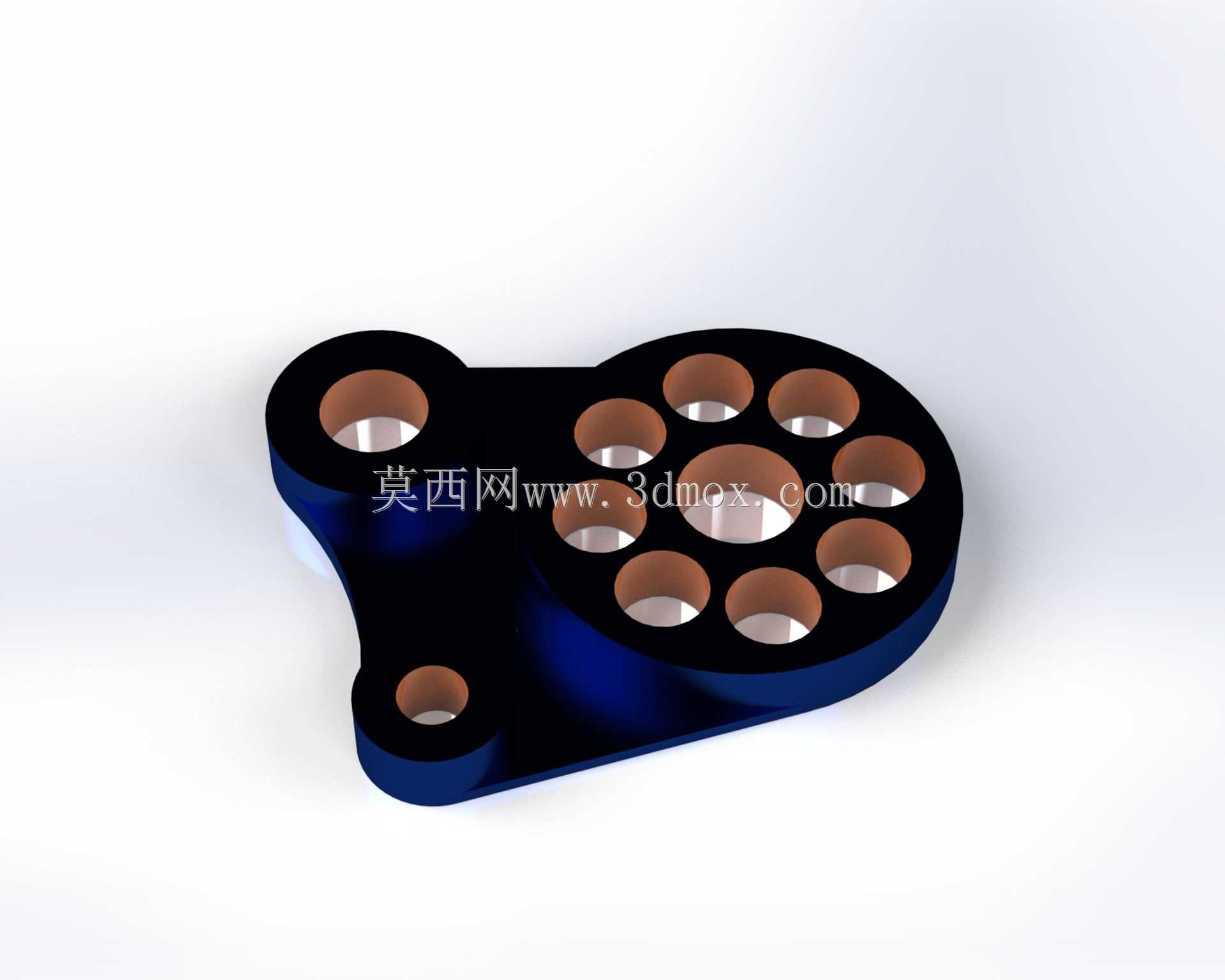

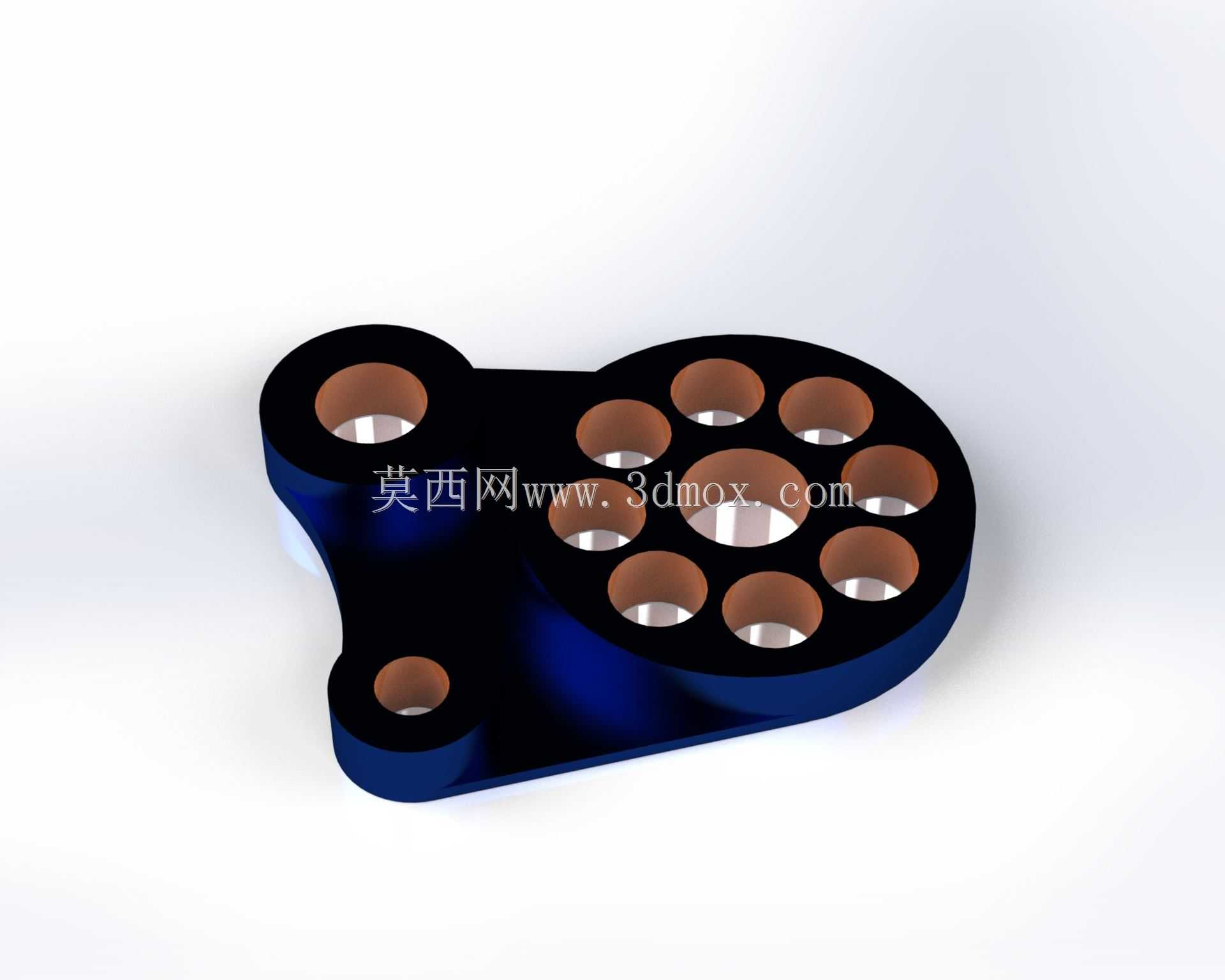

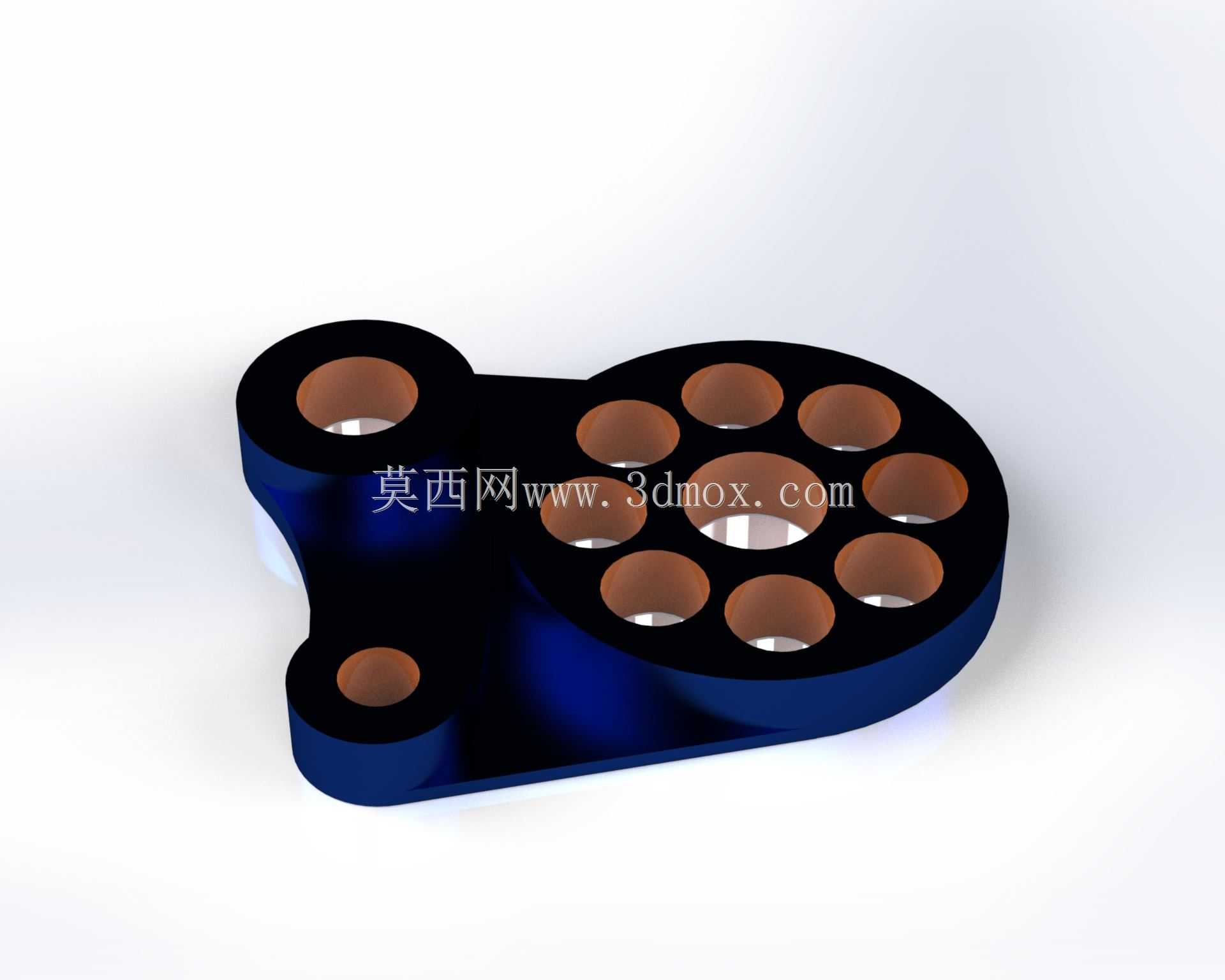

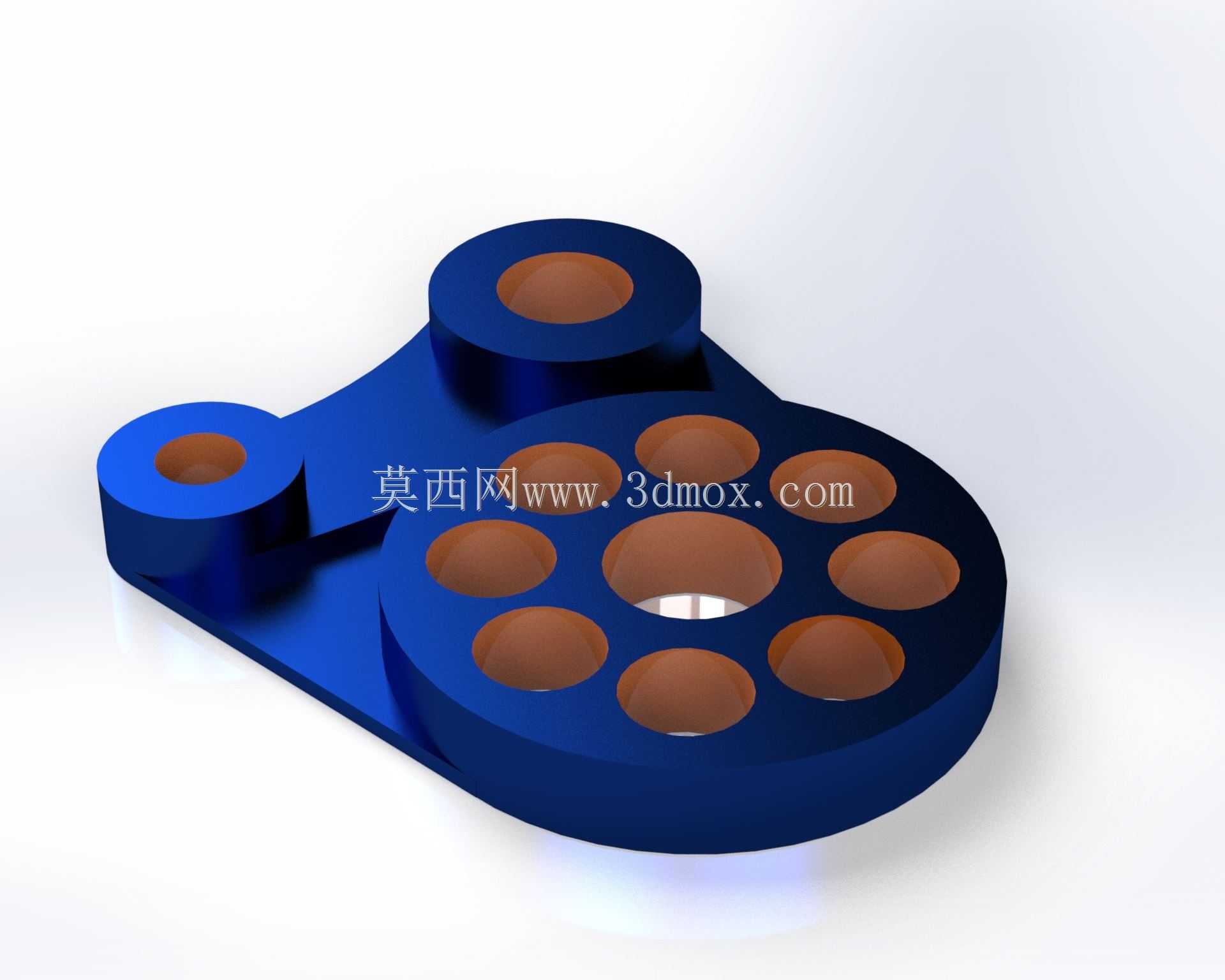

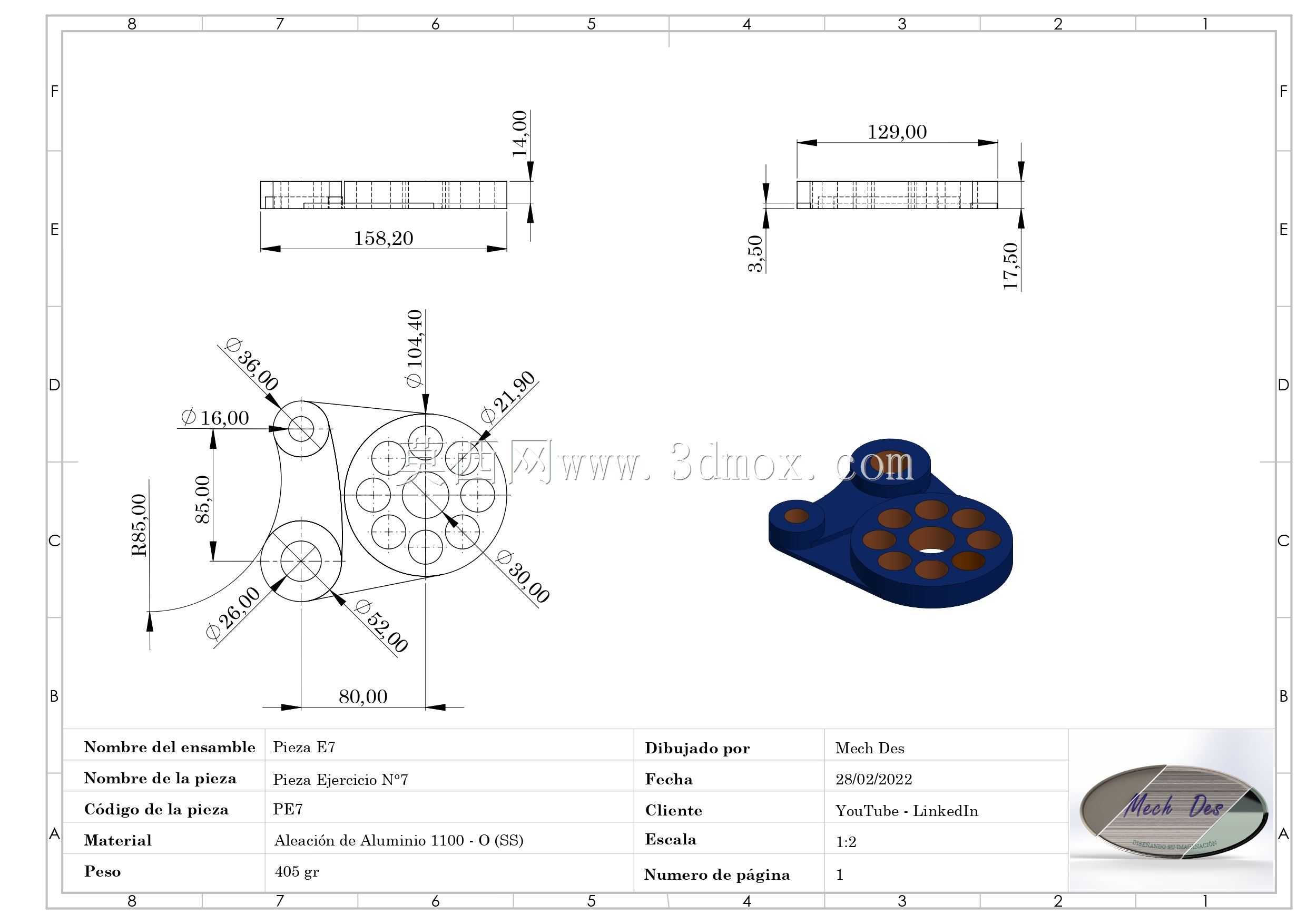

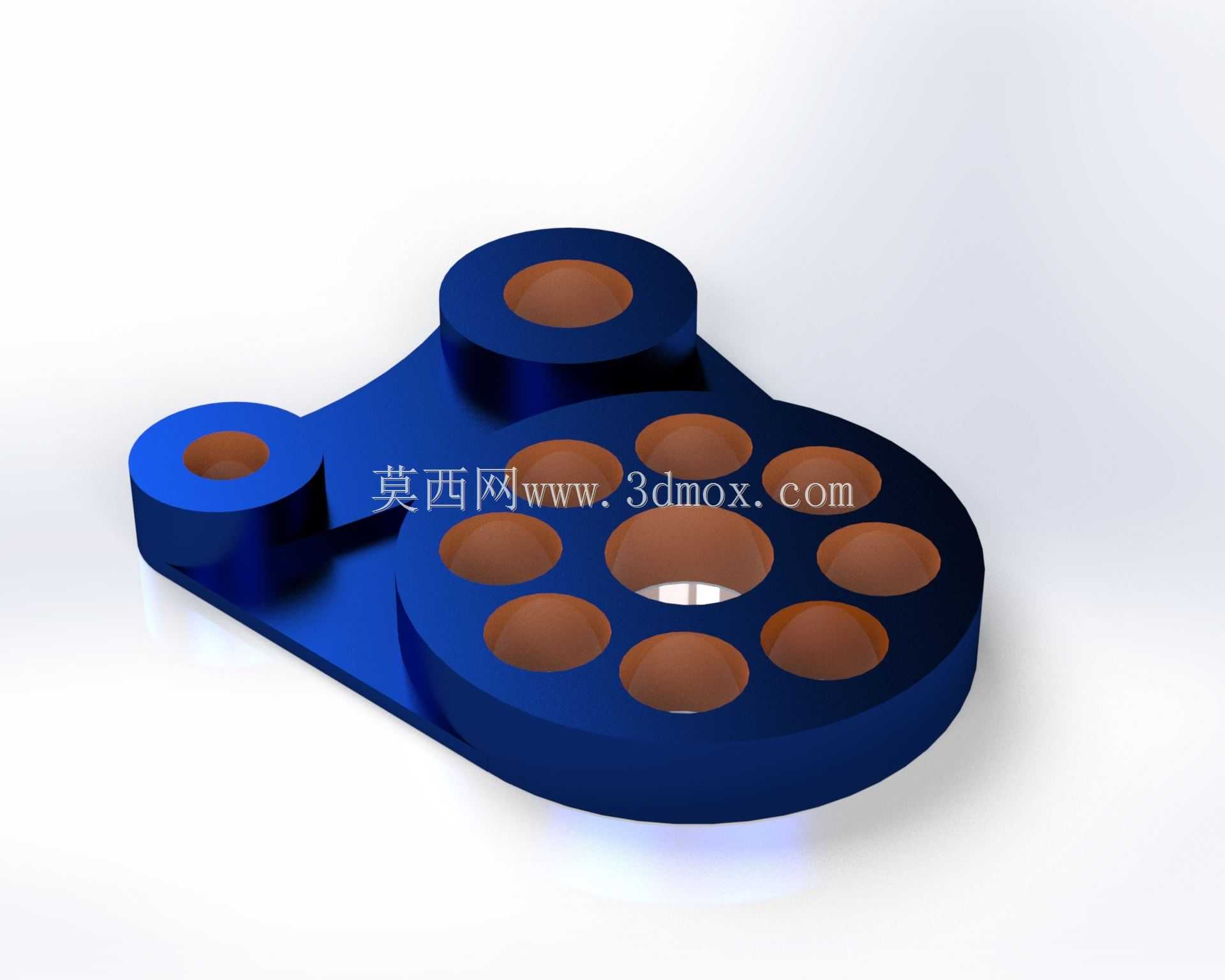

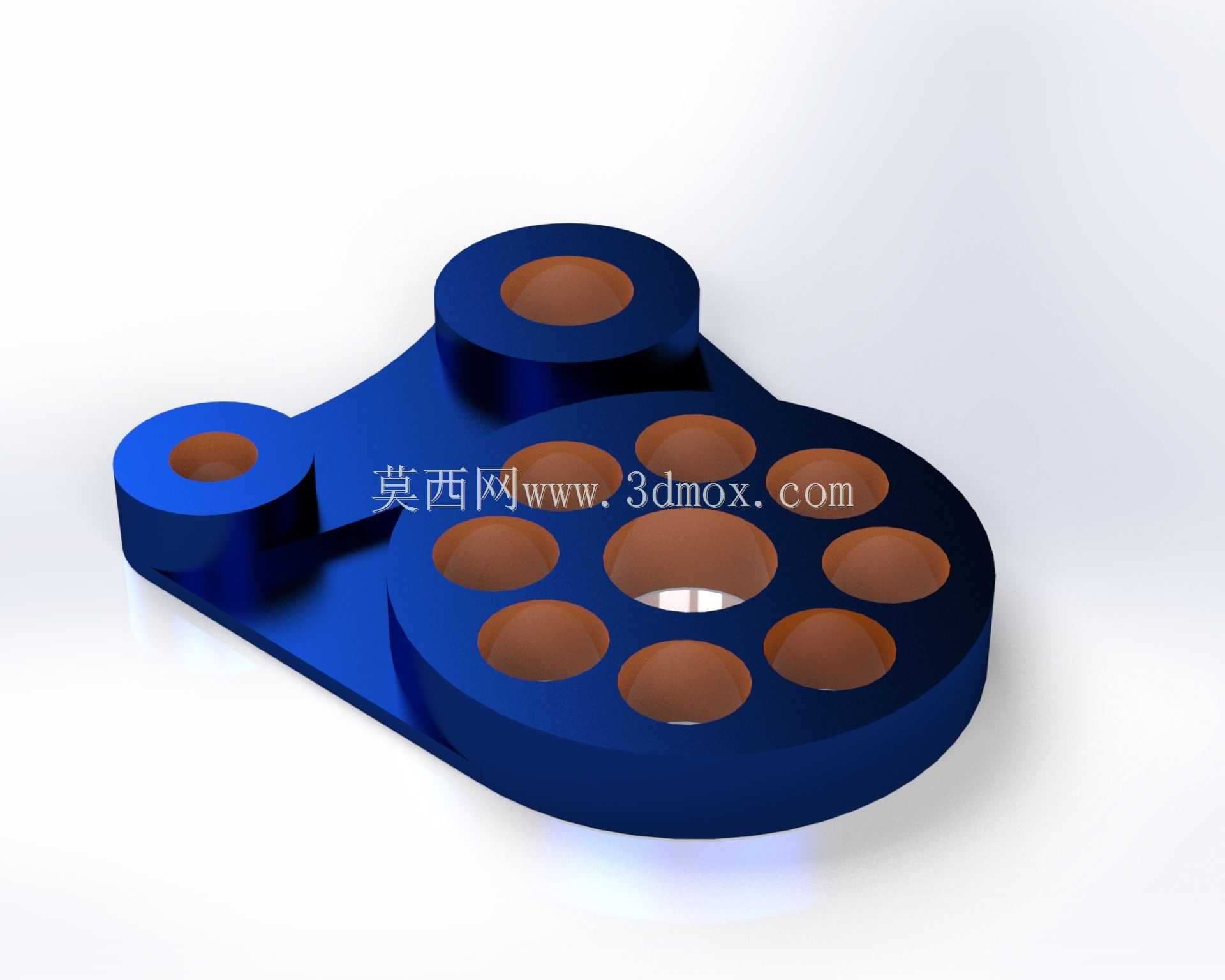

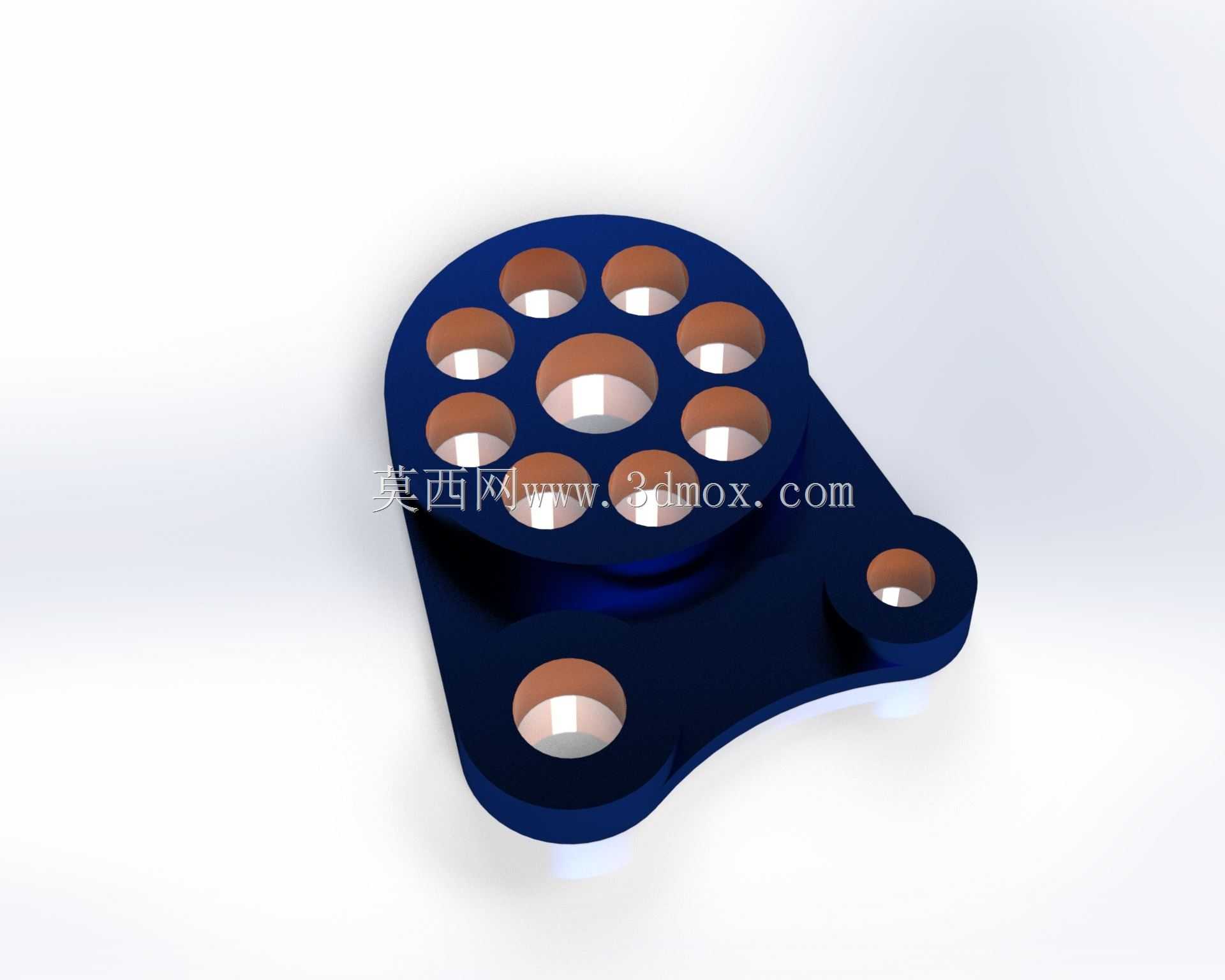

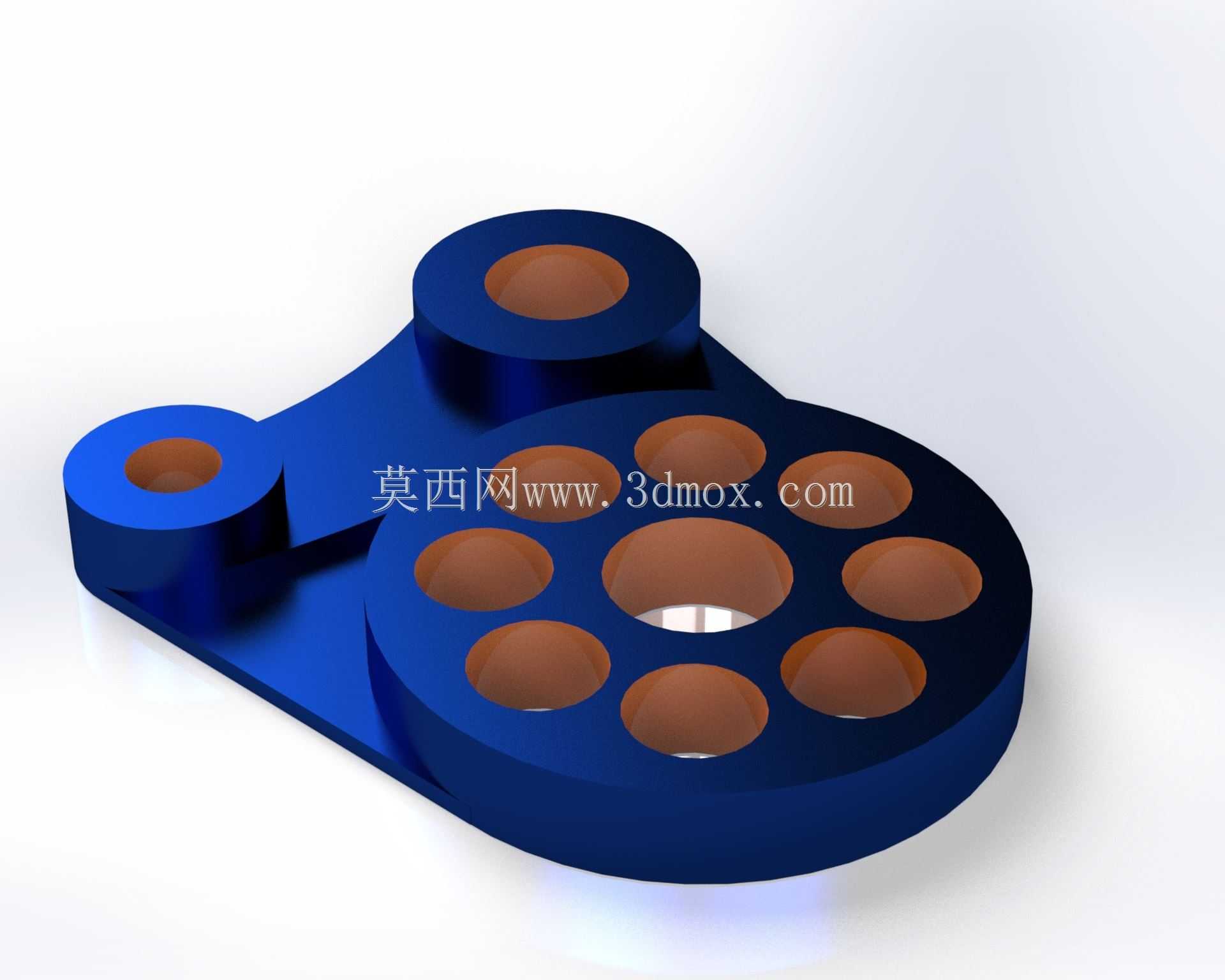

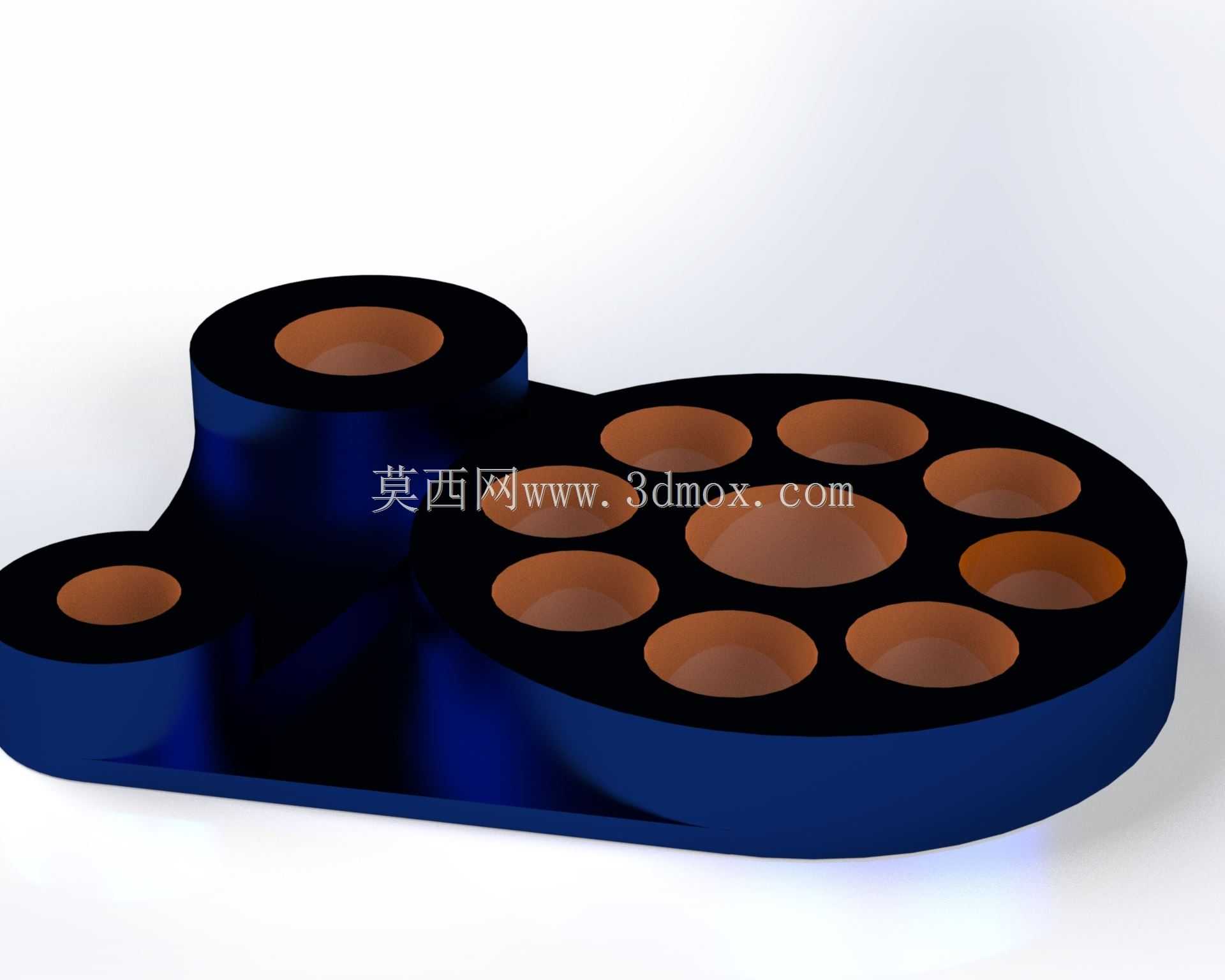

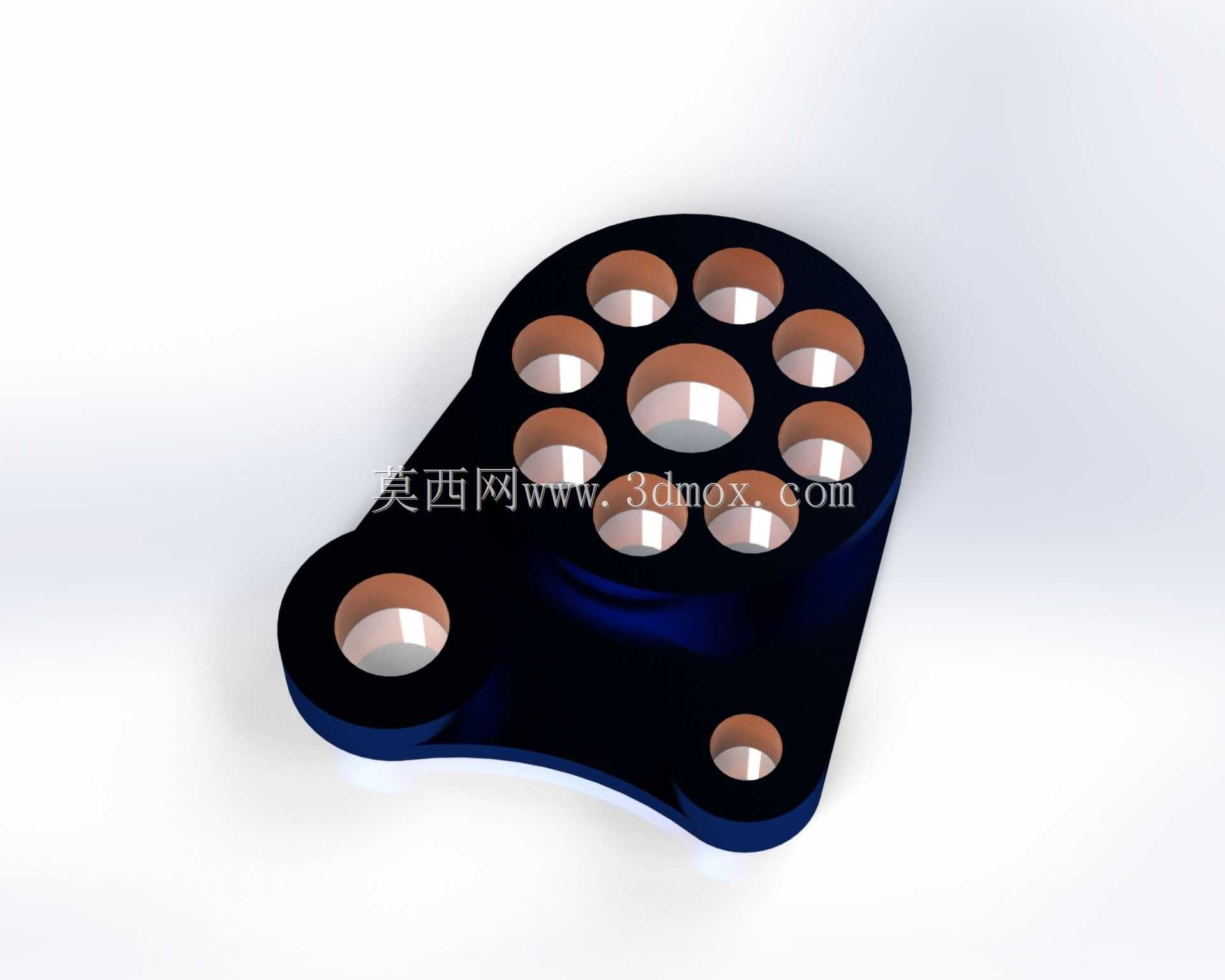

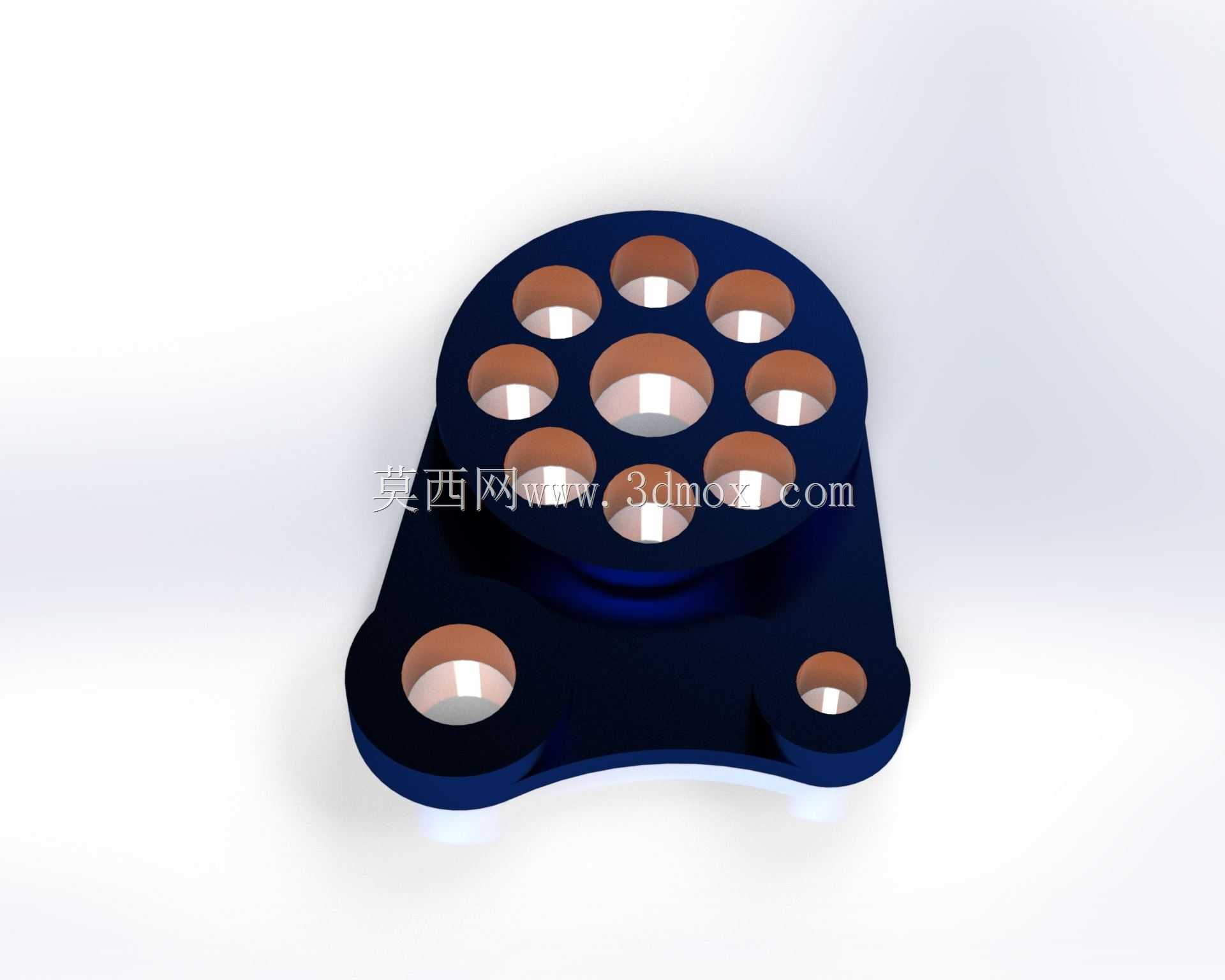

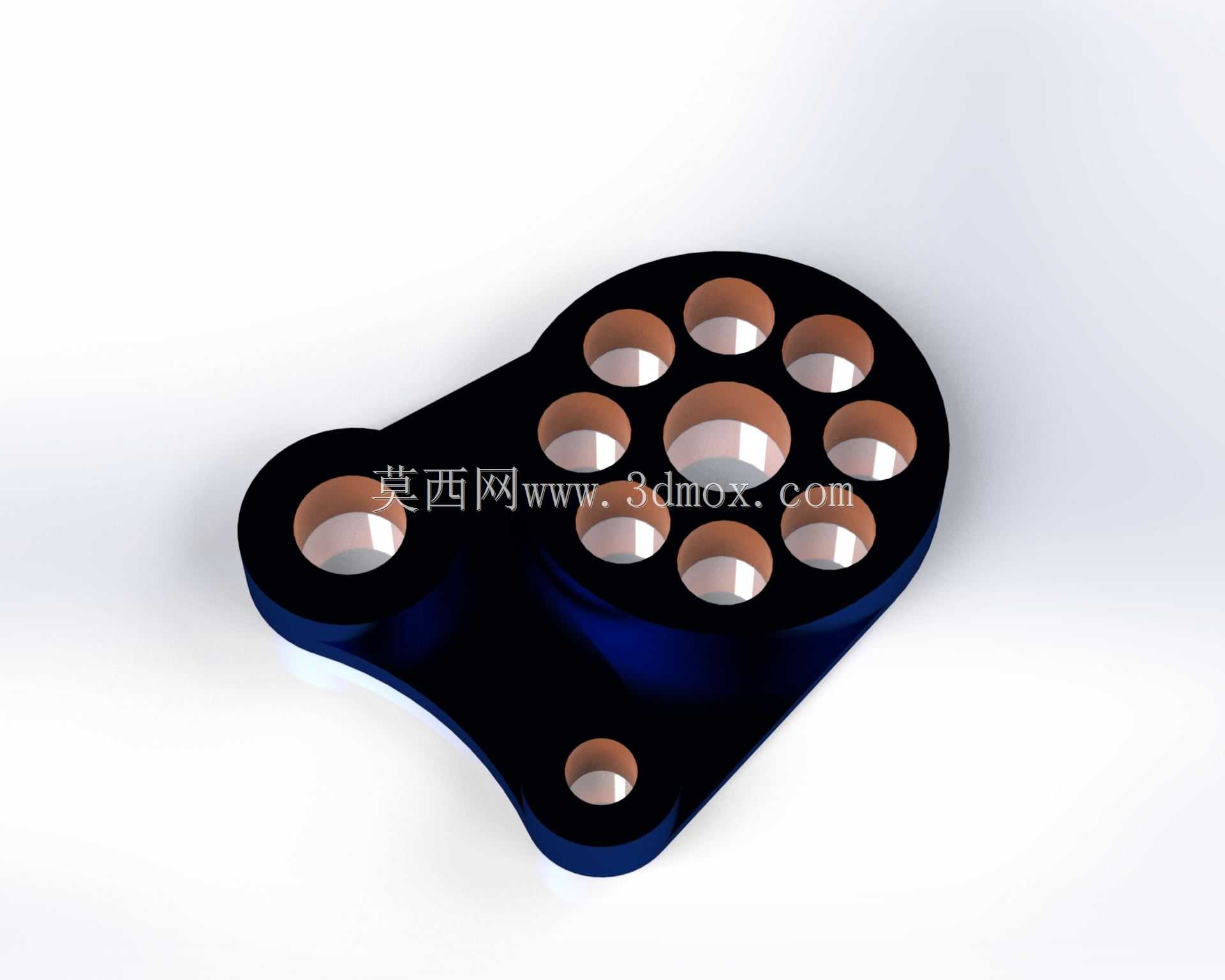

　　这类带多组同轴孔位的异形铰接基座，常出现在轻工自动化输送线的摆臂驱动单元、小型包装设备的连杆执行机构，以及教学实训用机械原理演示台的传动组中，核心作用是作为多组铰接轴的承载基体，同时实现不同运动副之间的位置固定与动力传递衔接。从结构布局来看，主体采用大直径圆盘作为核心承载区，圆盘上均匀排布的八个通孔为减重孔，在不降低基体抗弯截面模量的前提下，有效削减零件整体自重，降低运动过程中的惯性负载，适合中低速往复摆动的工况场景。圆盘中心的通孔为核心铰接孔，用于穿装主轴或固定销轴，是整个零件的回转基准，孔位内壁的同轴度公差需控制在0.02mm以内，才能保证铰接转动时无卡滞、偏磨问题。圆盘向外延伸出两个带同轴孔的凸耳结构，

　　两个凸耳的孔位分别对应不同的连杆连接点位，其中尺寸较小的凸耳孔用于连接驱动端连杆，尺寸稍大的凸耳孔用于连接从动端摆臂，两个孔的中心距经过严格计算，匹配对应机构的传动比需求，避免运动过程中出现死点或干涉问题。设计时优先考虑了安装边界的适配性，零件整体外轮廓无尖锐棱角，所有转角处均做了R2-R3的圆角过渡，既减少热处理过程中的应力集中风险，也避免安装时与周边管线、护板产生剐蹭。两个凸耳的厚度与圆盘主体厚度保持一致，采用等截面设计，在批量加工时可直接选用等厚度板材下料，减少铣削加工的余量，降低加工成本。孔位的排布充分考虑了紧固件的操作空间，每个安装孔周边都预留了足够的扳手操作位，不管是采用内六角圆柱头螺钉还是销轴卡簧固定，

　　都能在不拆解周边部件的情况下完成装拆维护。从受力角度分析，零件工作时主要承受交变的弯曲应力与铰接处的剪切应力，因此基体材质选用45号钢调制处理，表面做发蓝防锈处理，铰接孔内壁可根据实际工况选配镶嵌铜套，降低转动副的磨损速率，延长零件使用寿命。在实际装配场景中，这类基座不需要额外制作复杂的安装定位工装，依靠中心孔与其中一个凸耳孔即可完成定位，两个定位孔的位置度公差控制在0.03mm以内，能快速完成与机架、连杆部件的对接，大幅缩短设备装配的调校周期。对于实训教学场景而言，这类零件的结构涵盖了盘类零件、叉架类零件的典型加工特征，可作为数控铣削、钳工装配的实训载体，帮助从业者掌握异形零件的装夹找正、孔位精度控制、形位公差检测等核心技能。在自动化设备的改造升级场景中，这类标准化的铰接基座可直接替换原有焊接式的连接支座，解决原有焊接件变形大、孔位精度差、维护更换困难的问题，提升整套连杆机构的运行稳定性，降低设备运行时的异响与抖动问题。
