多孔连接固定金属垫片结构设计

　　这类多孔金属连接片在工业装配场景里的应用覆盖范围极广，小到小型传感器的安装固定、仪器仪表内部的构件连接，大到轻型工装的辅助定位、小型传动机构的间隙调整，都能见到同结构零件的身影。从实际使用的角度出发，这类零件的核心作用是通过自身的板状结构，分散紧固件的压紧应力，同时借助多个预设的孔位，实现两个或多个构件之间的位置锁定，避免装配后出现相对滑移，在有振动的工况下还能配合防松垫圈提升连接可靠性。

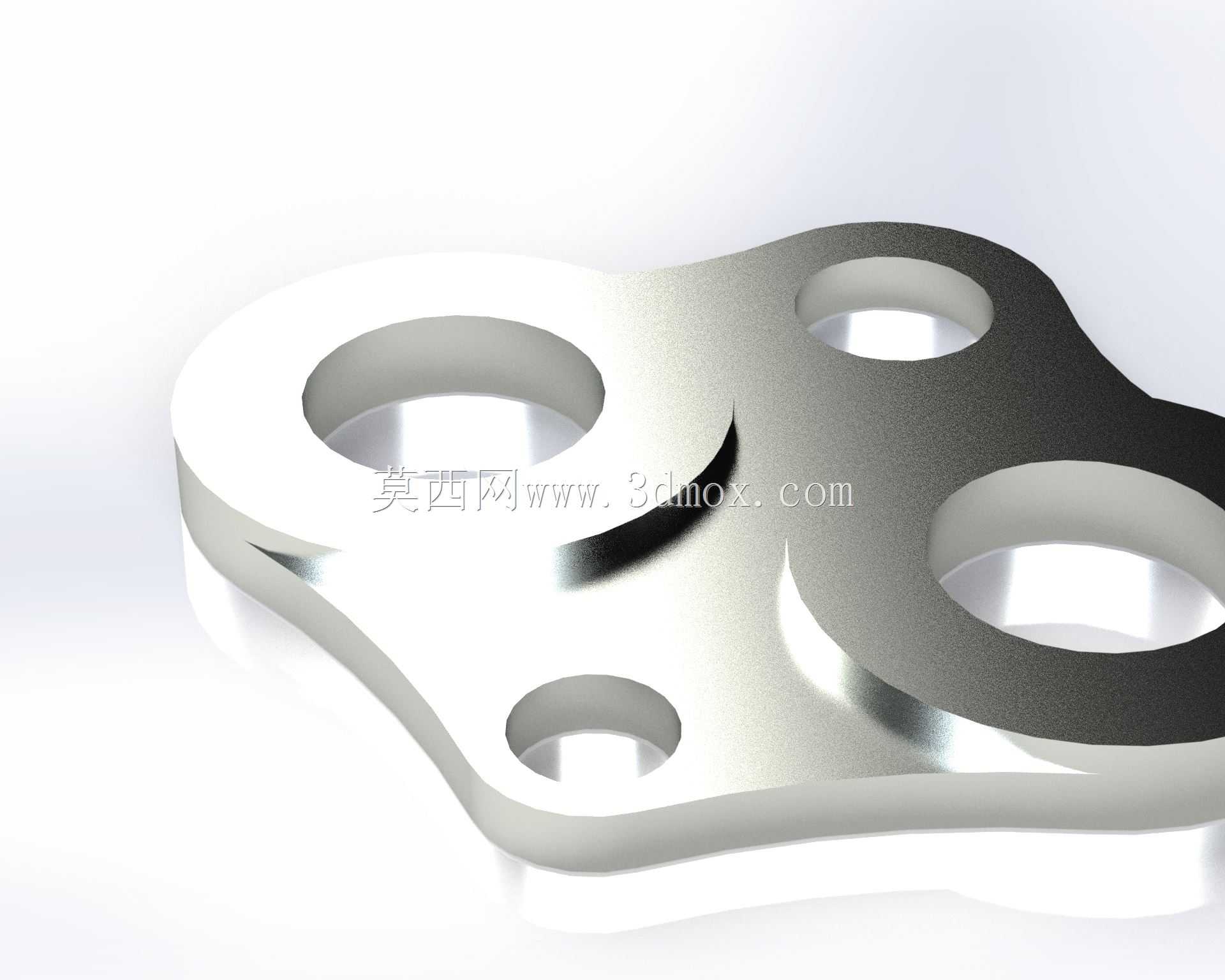

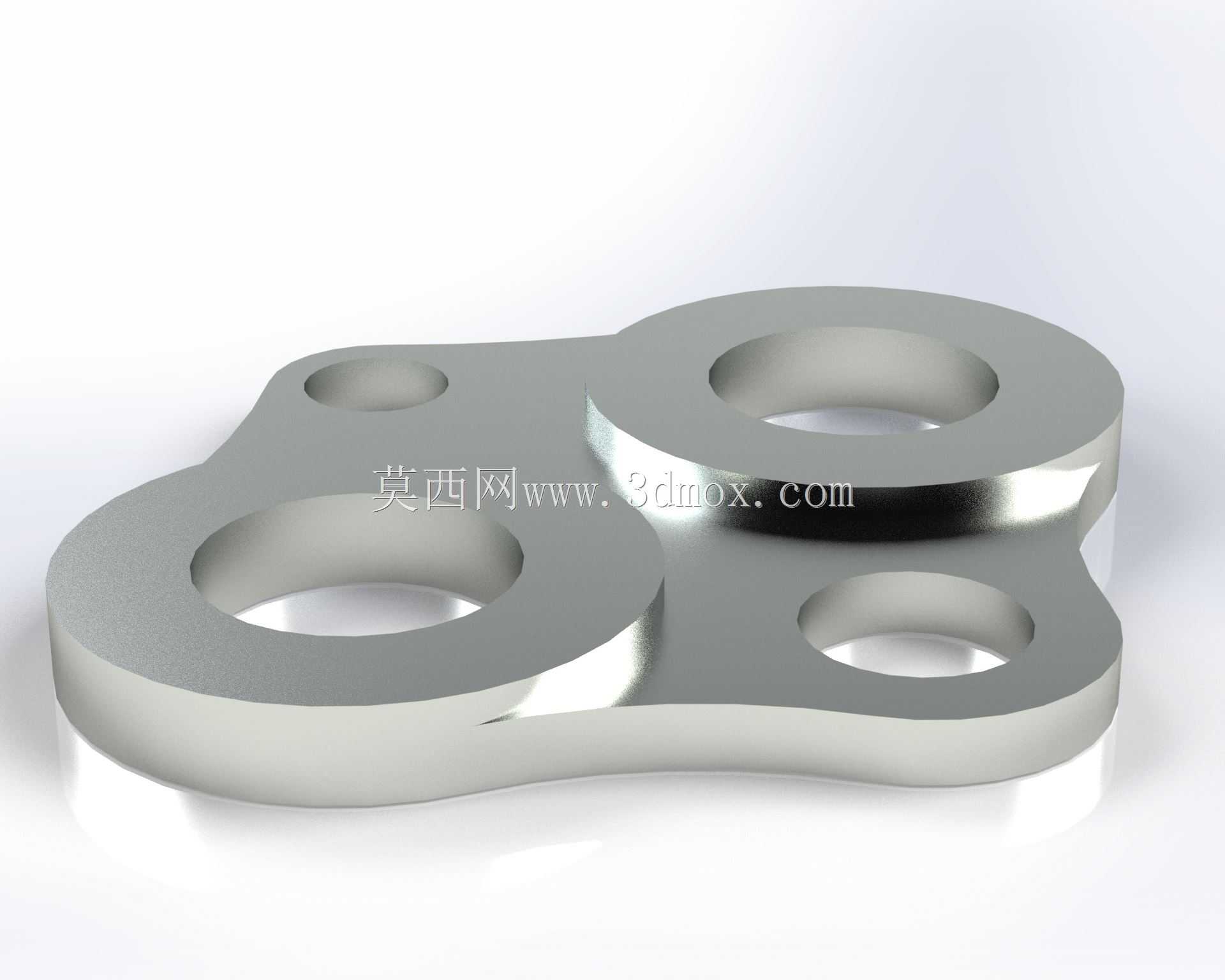

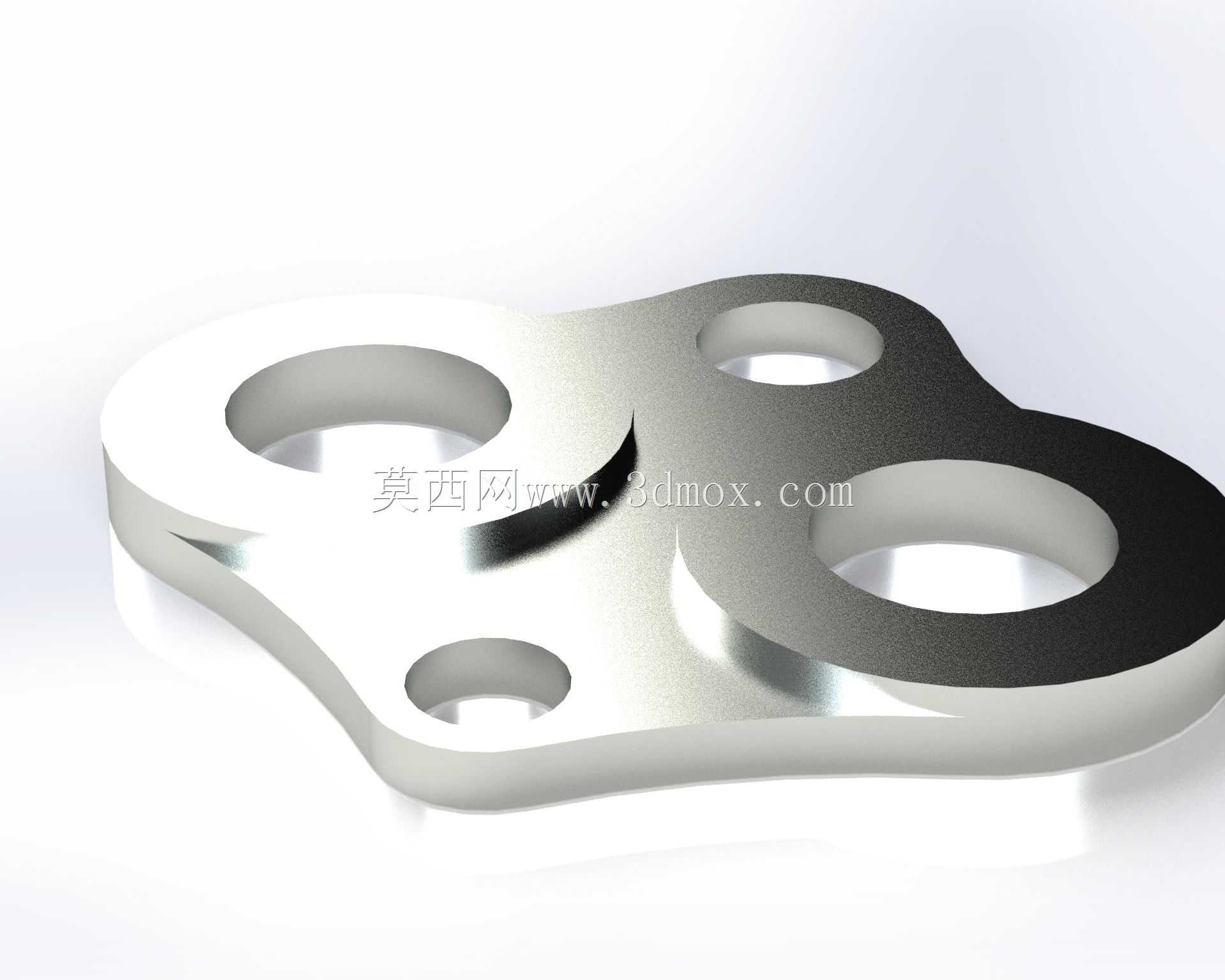

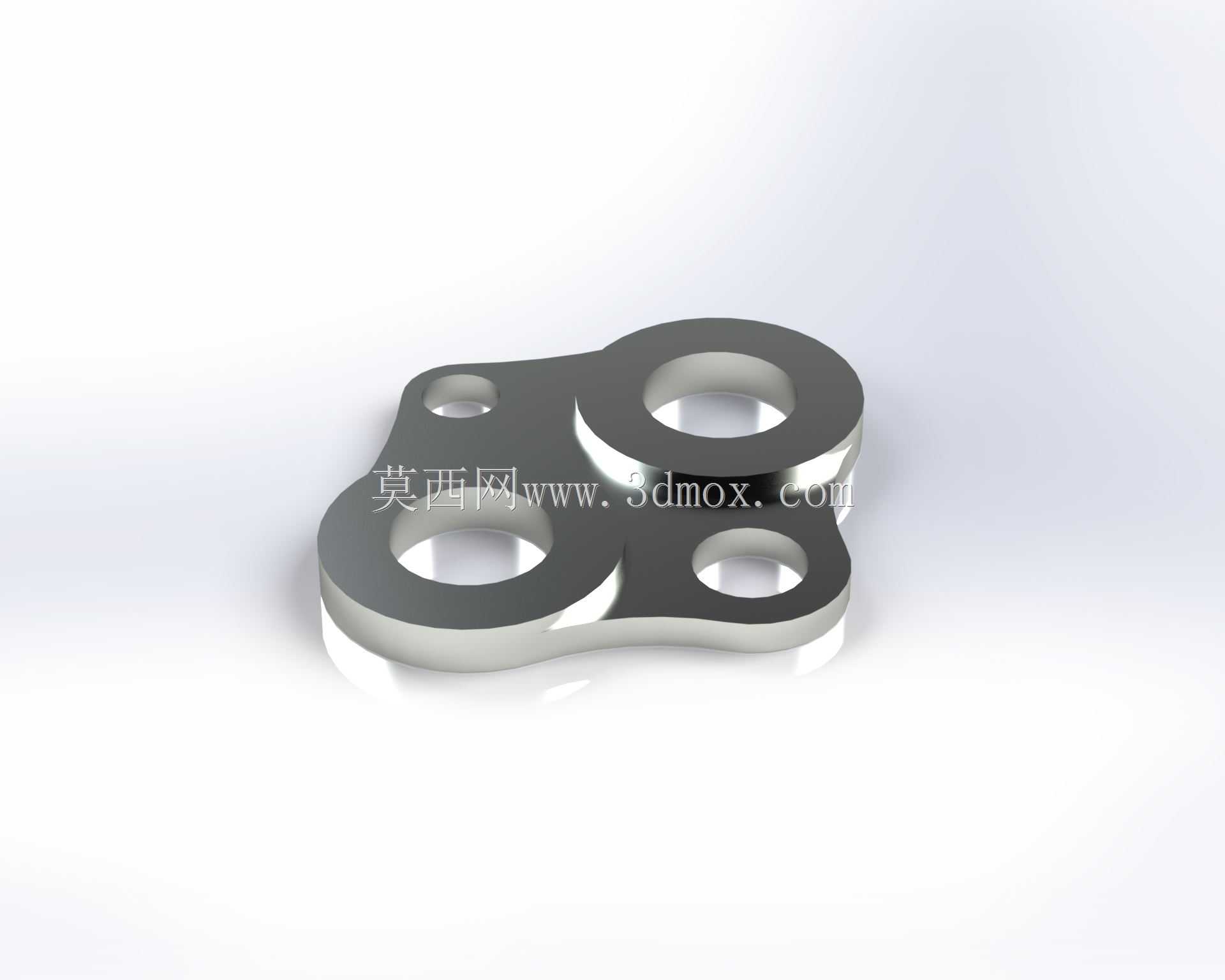

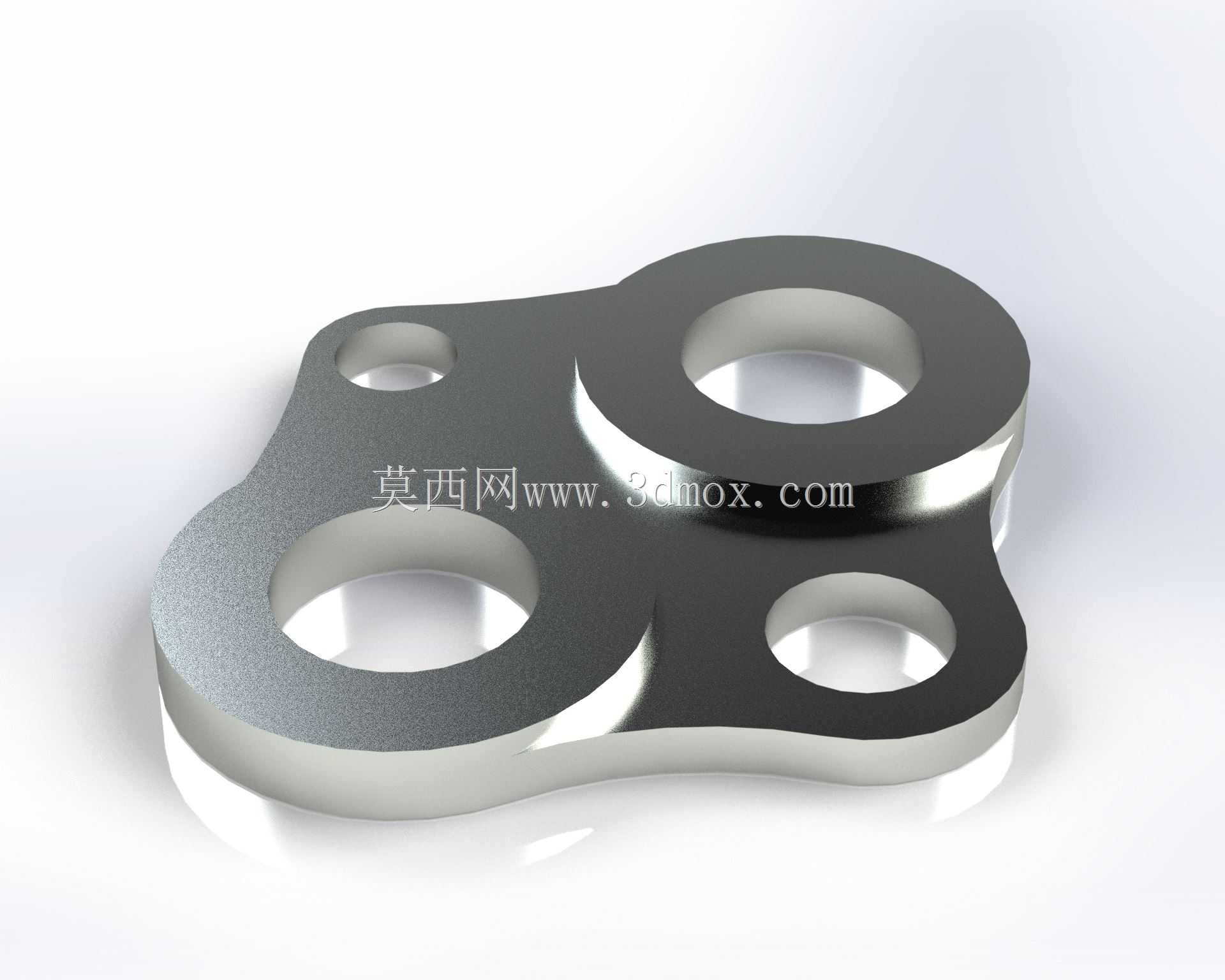

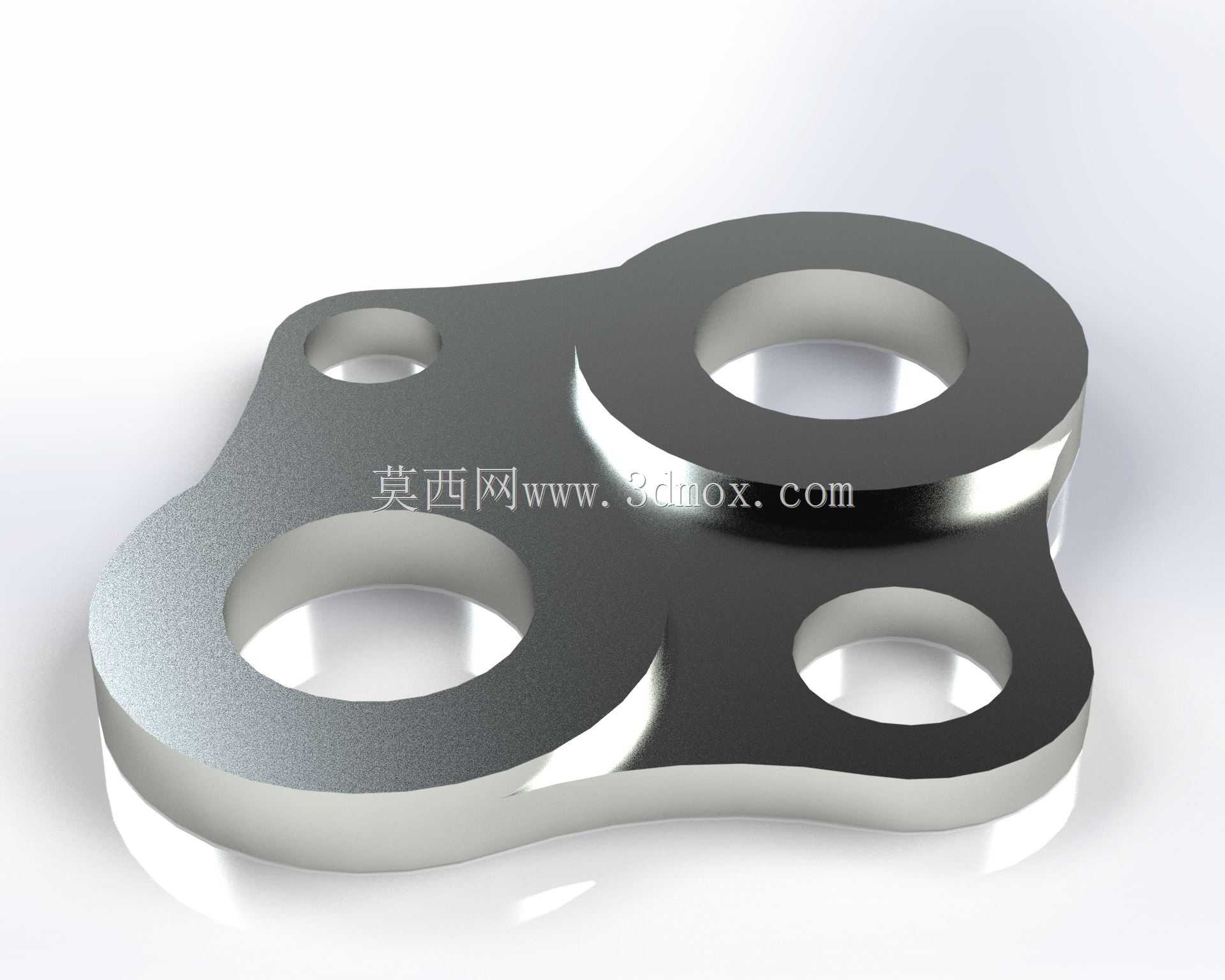

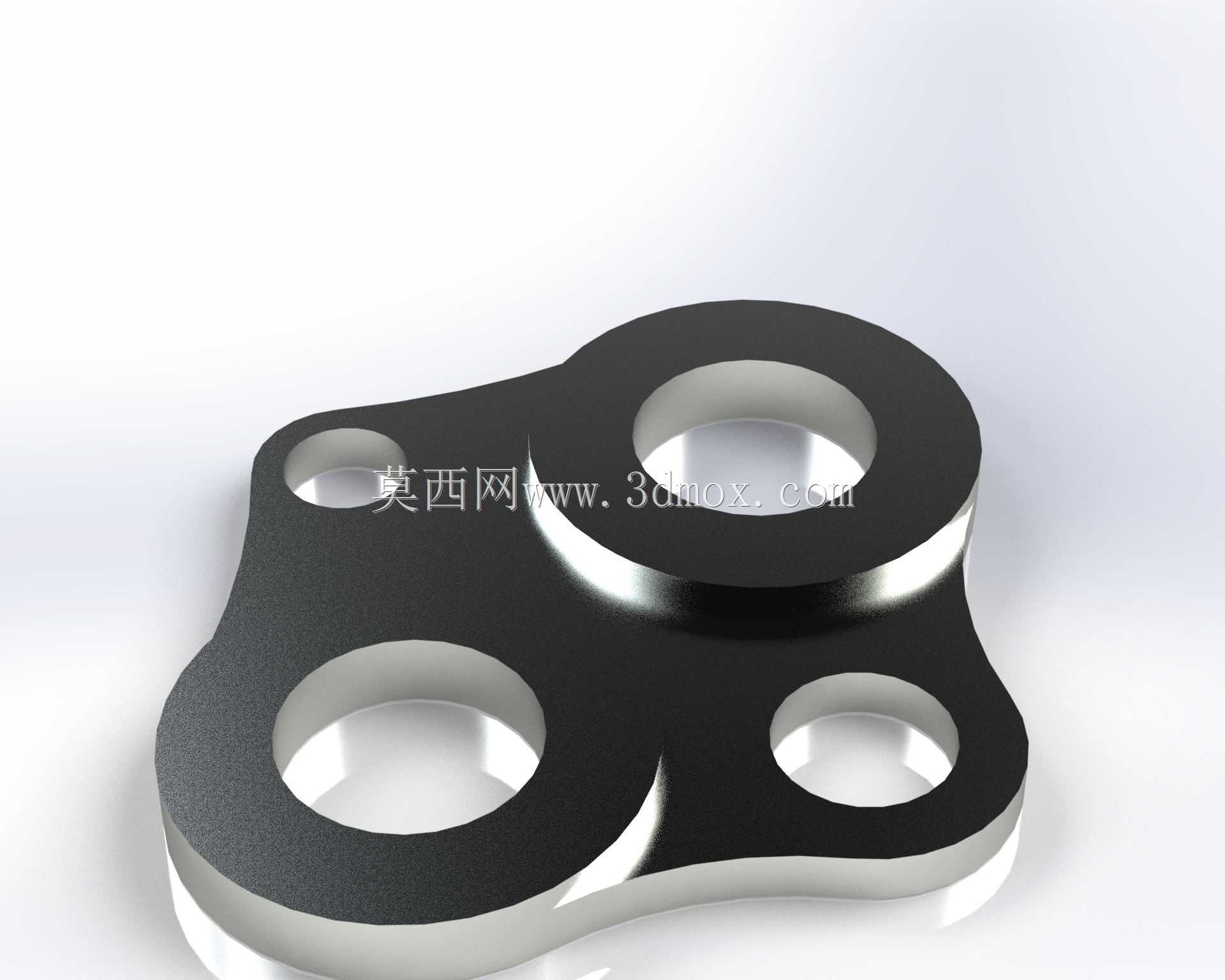

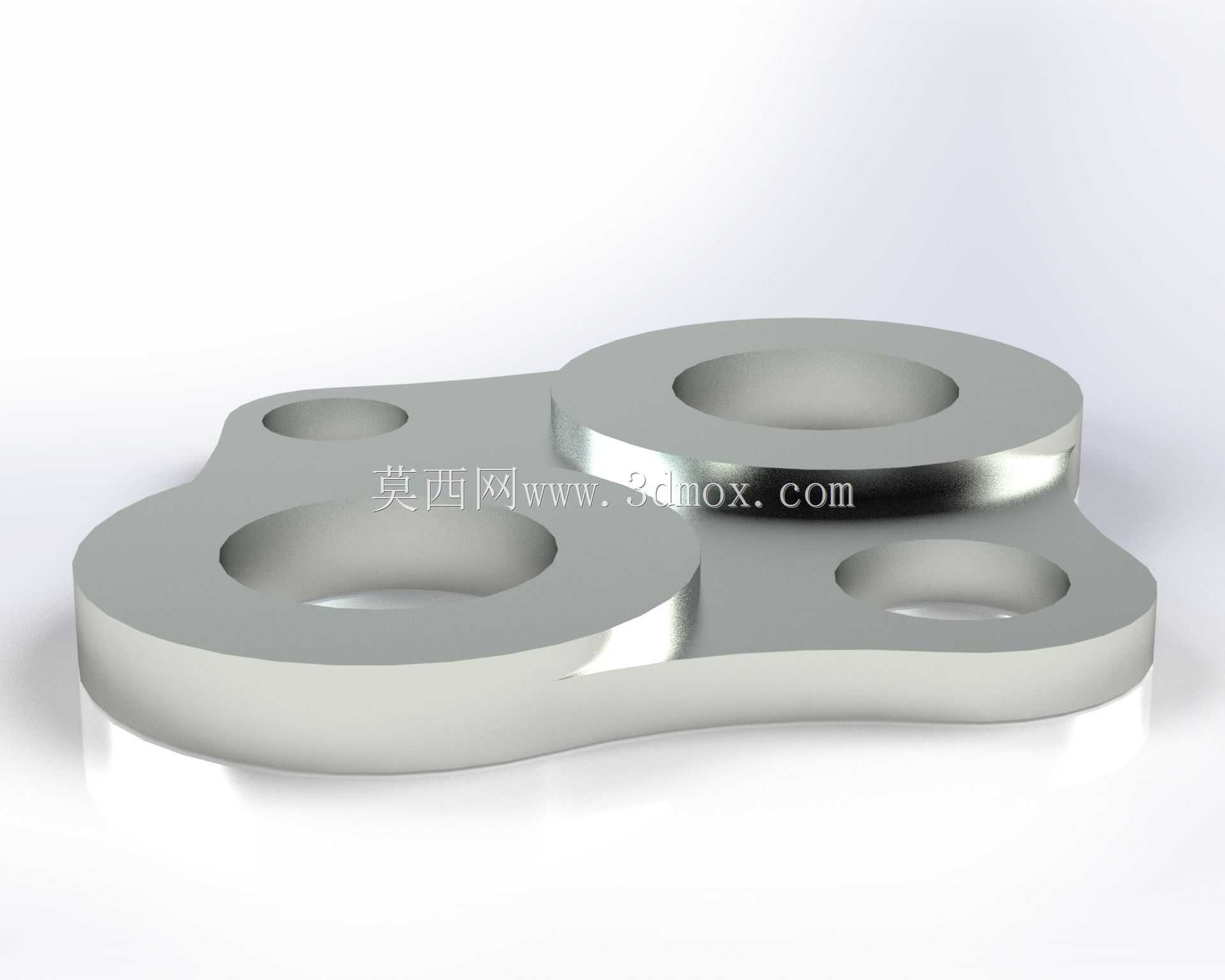

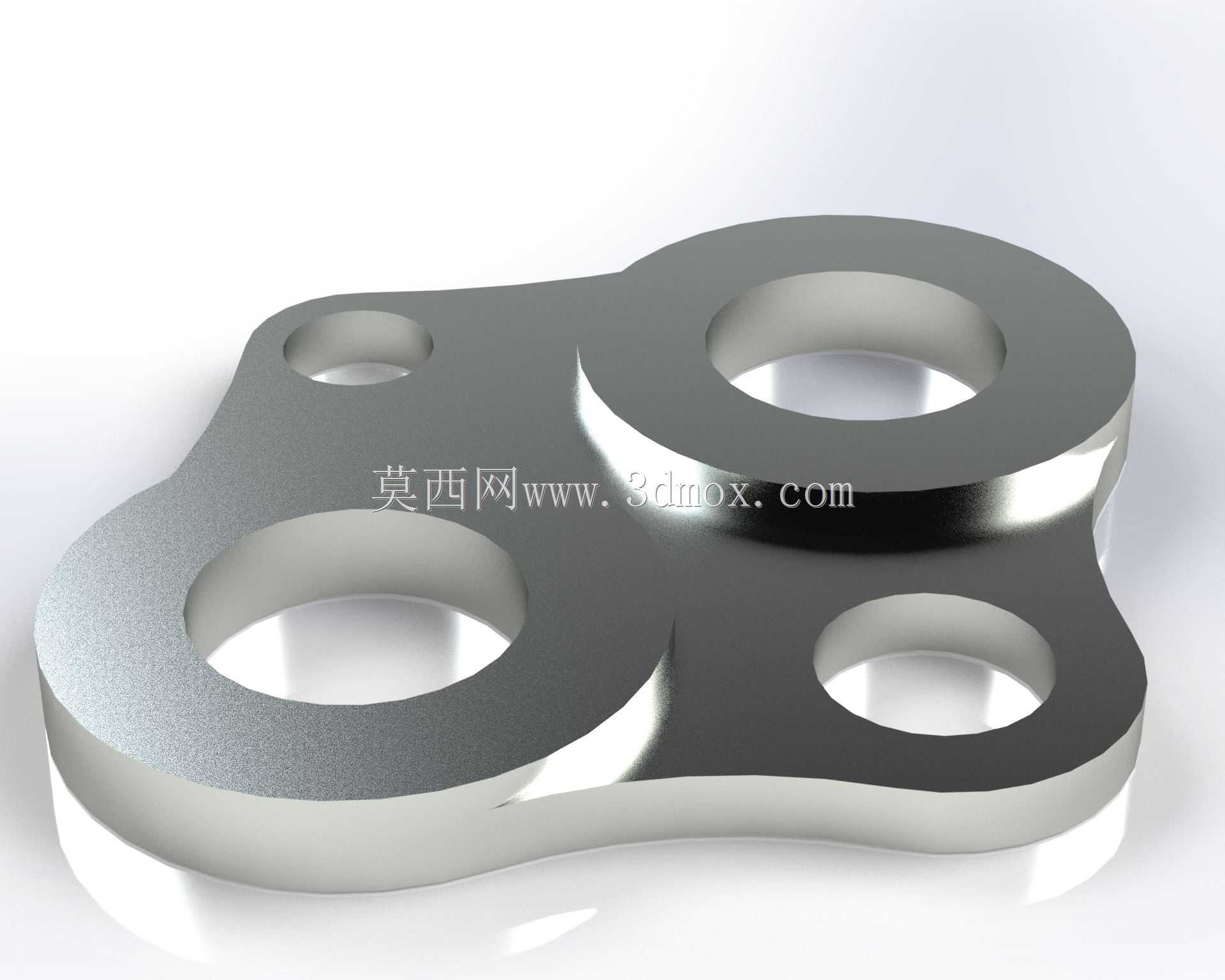

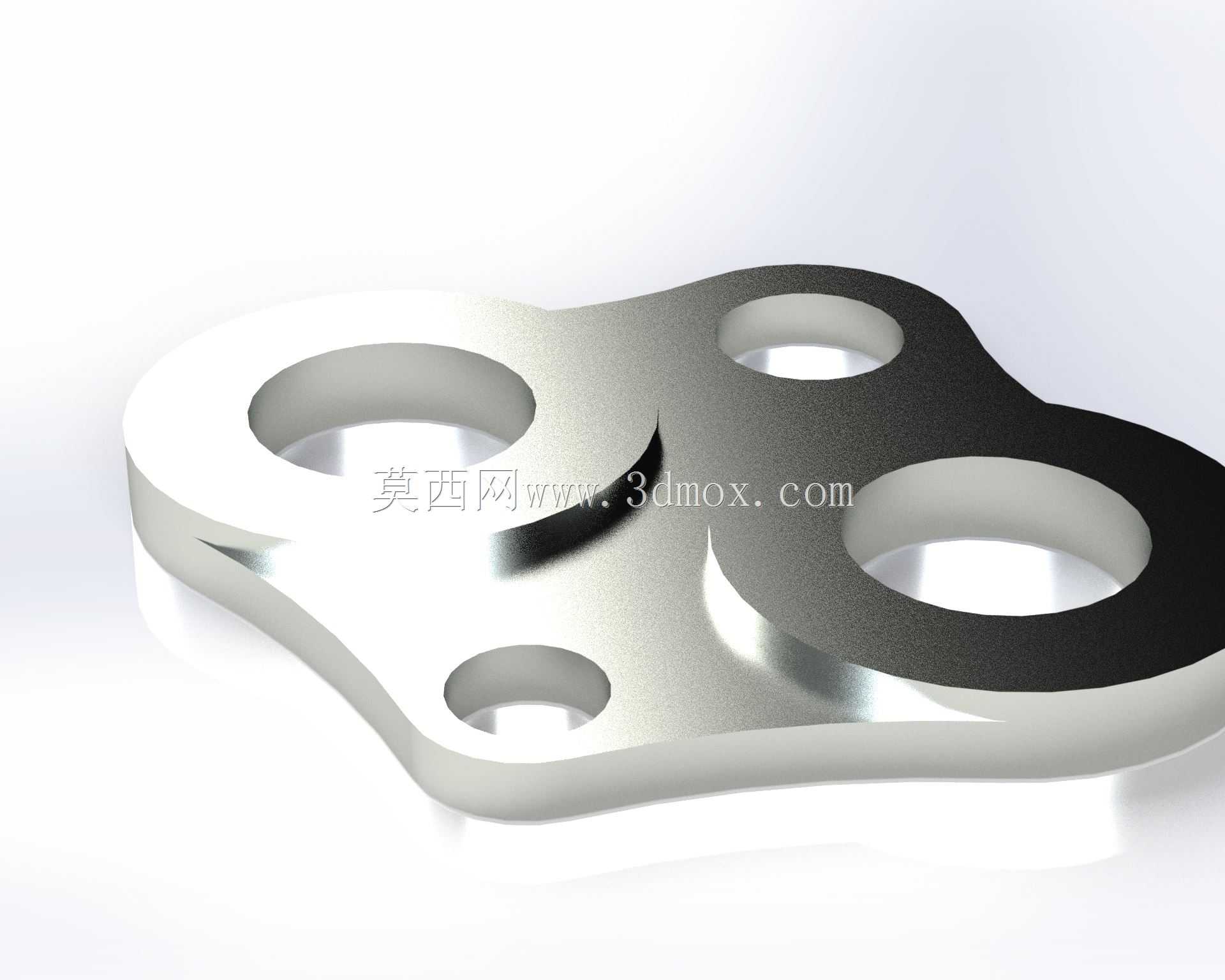

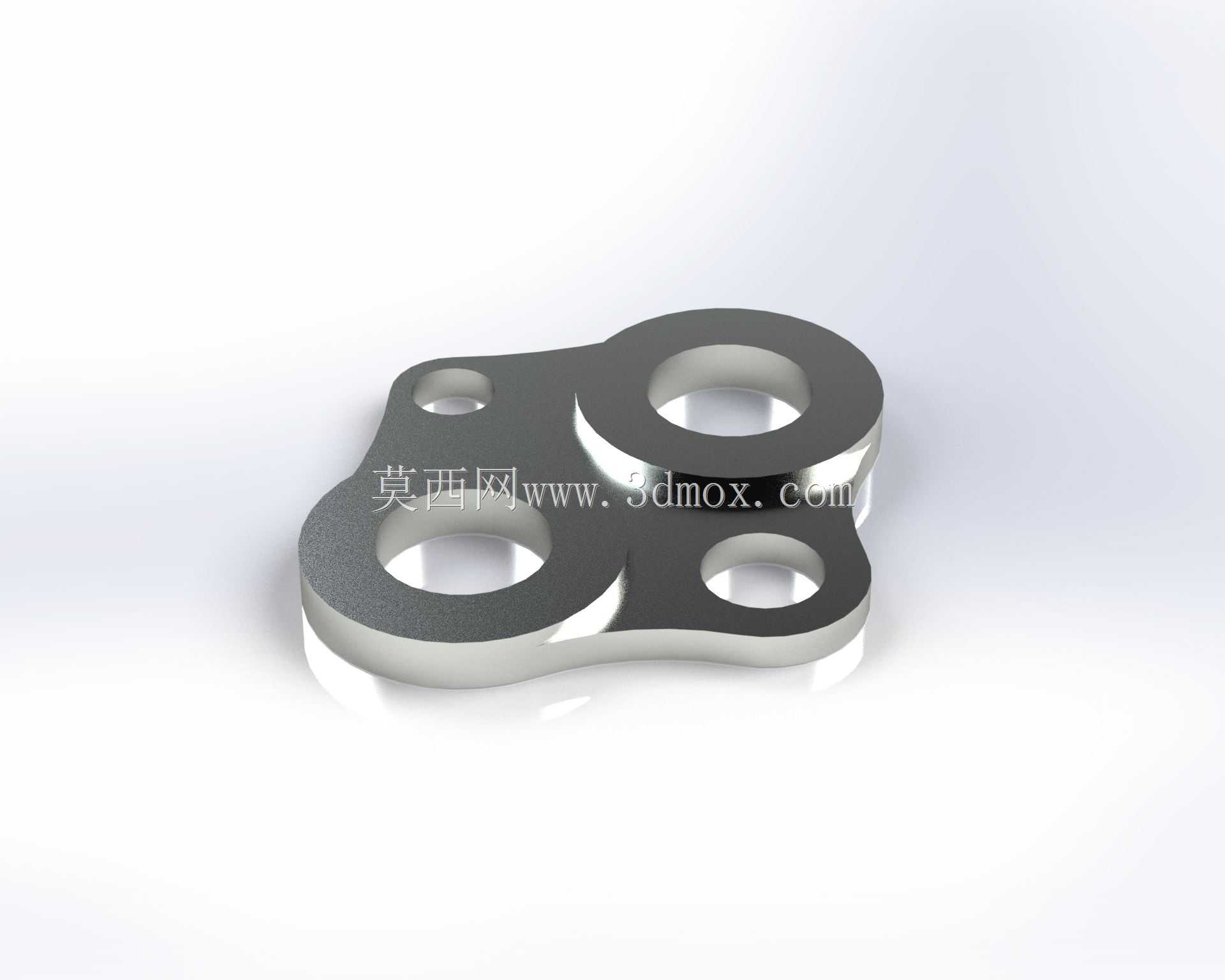

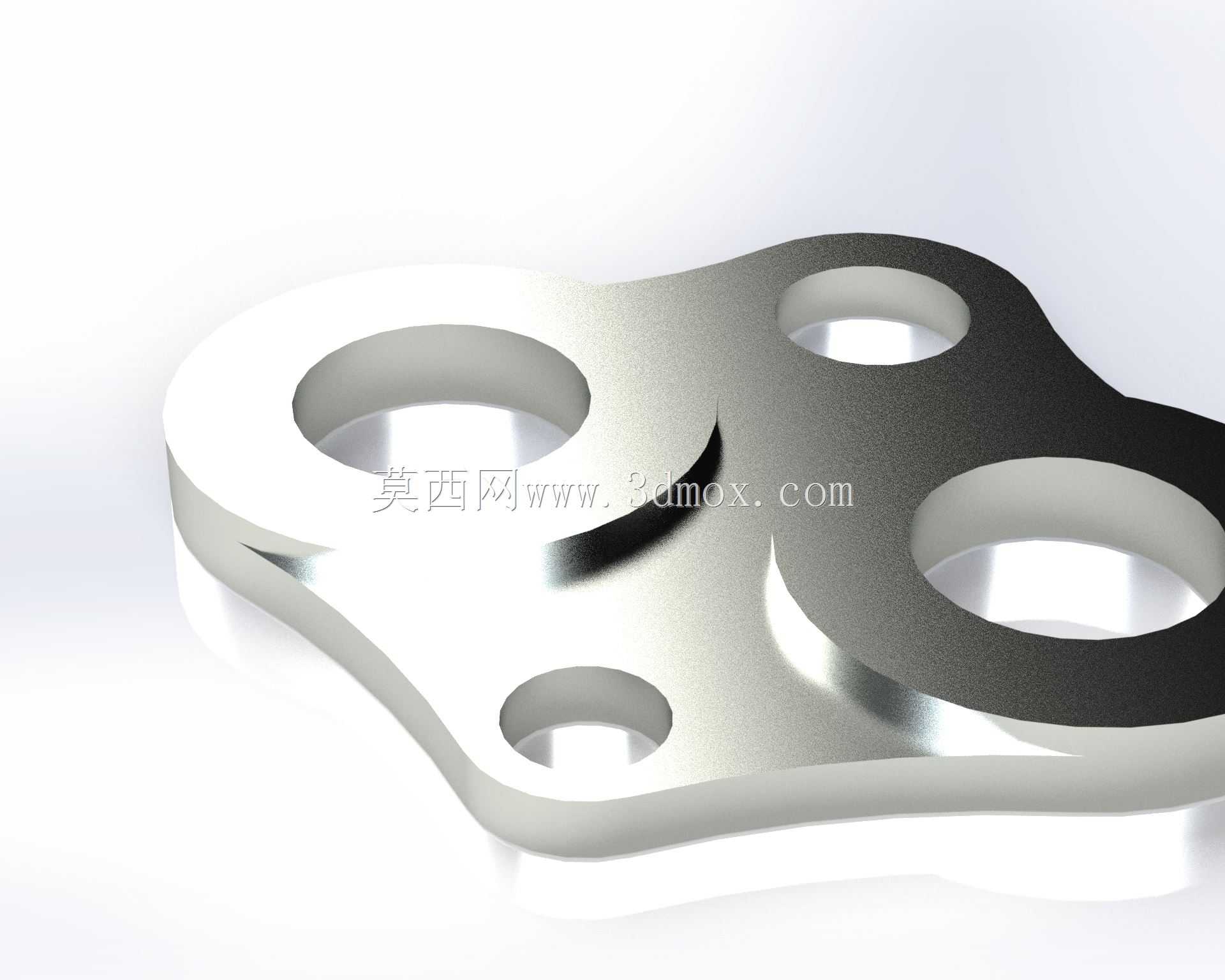

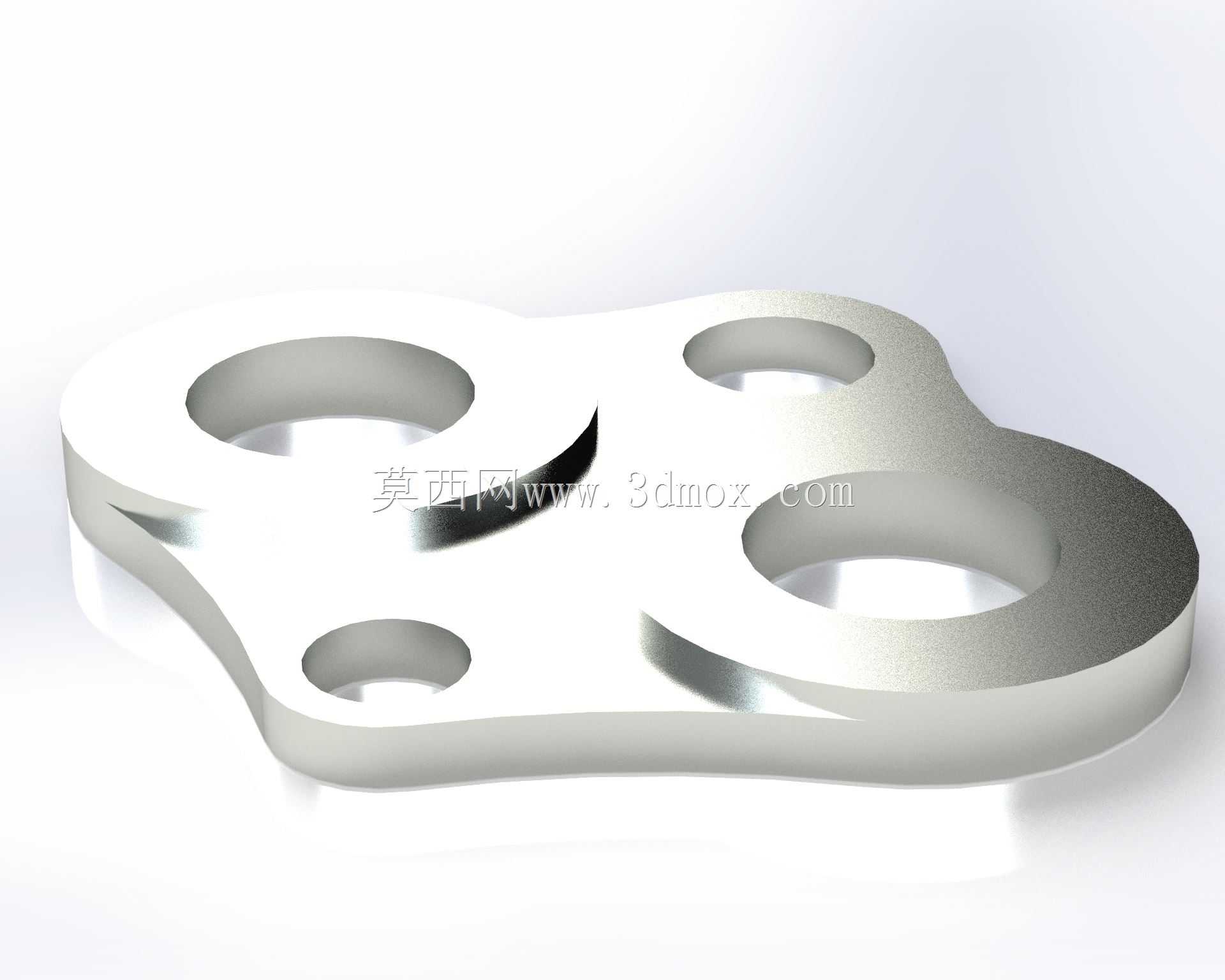

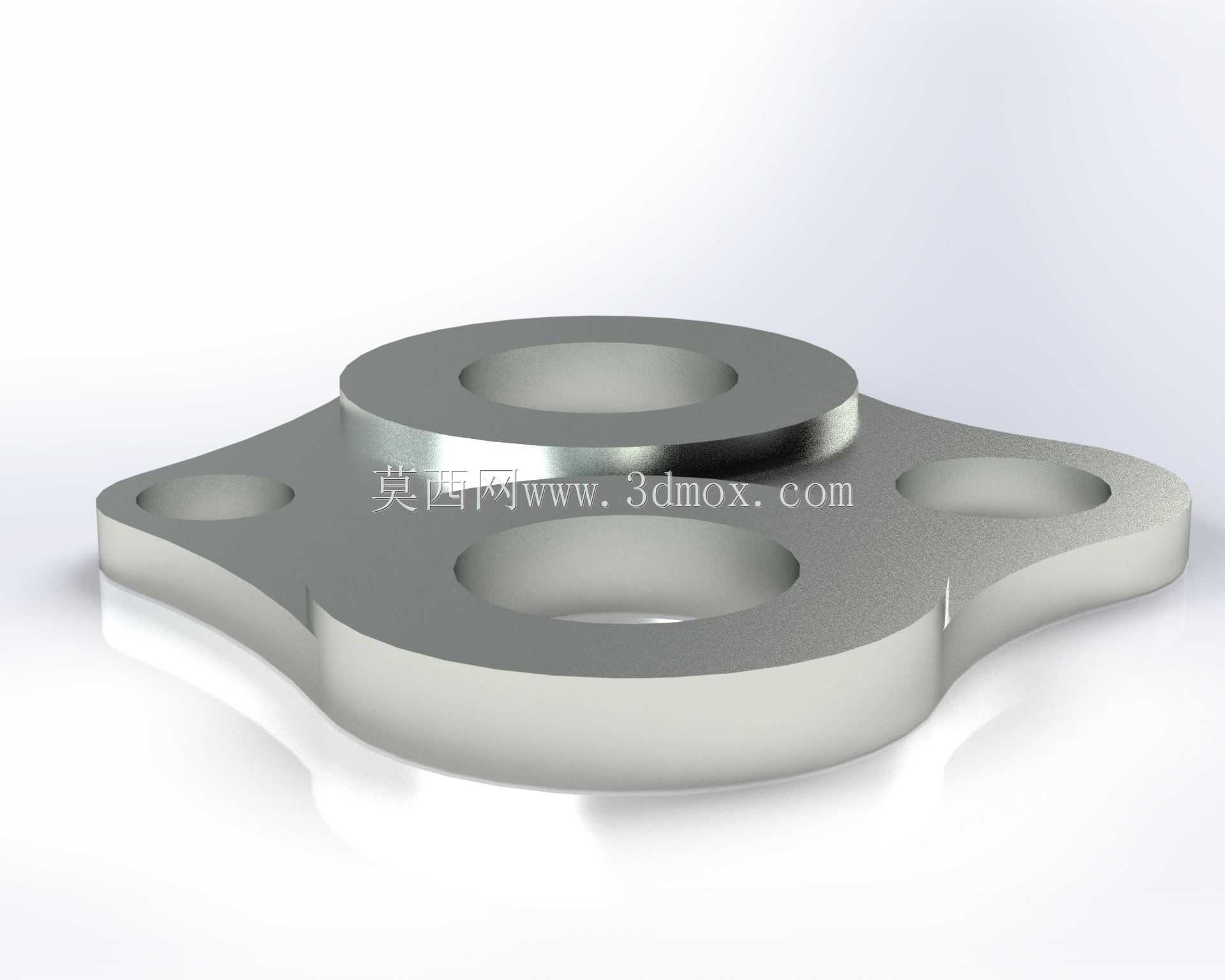

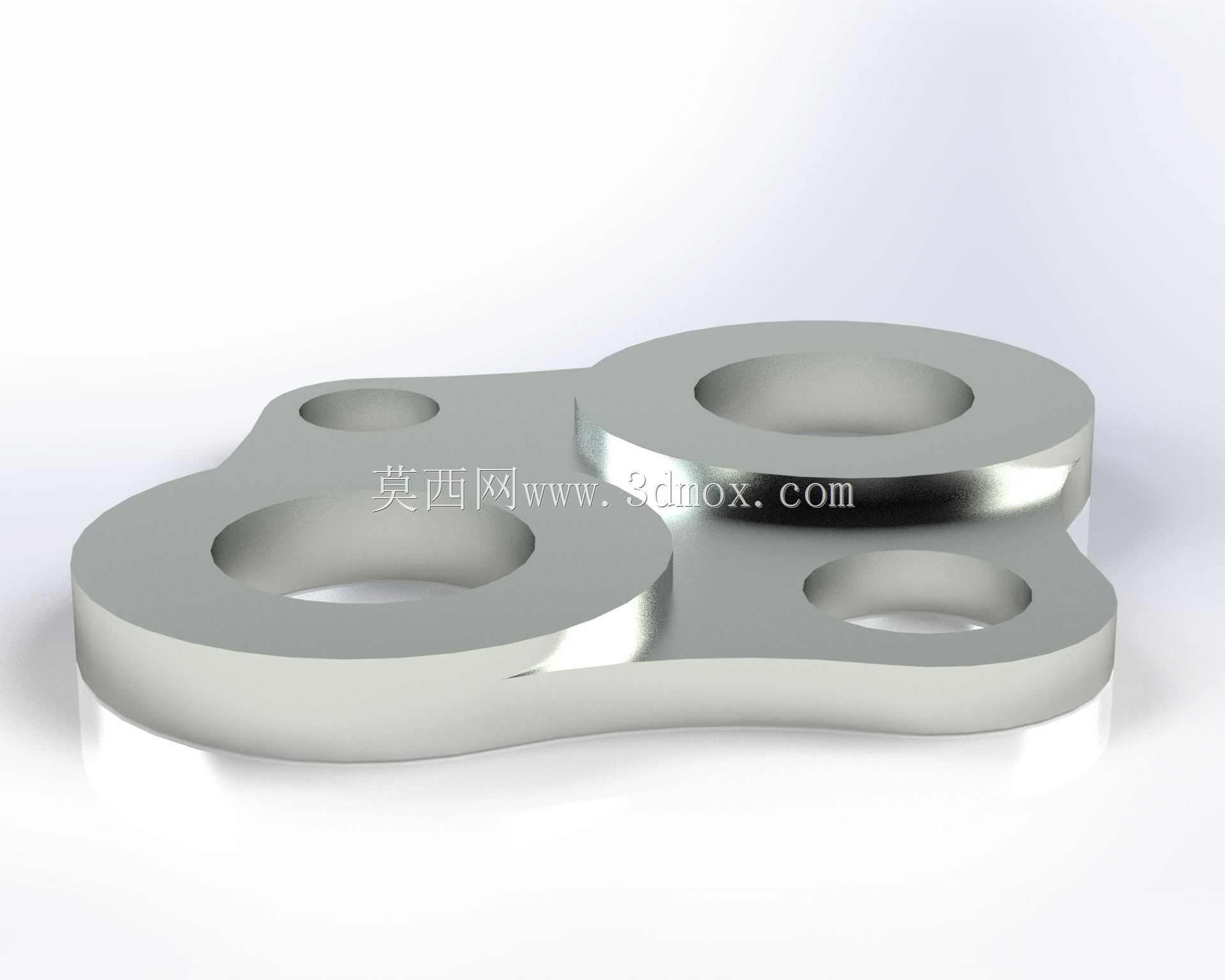

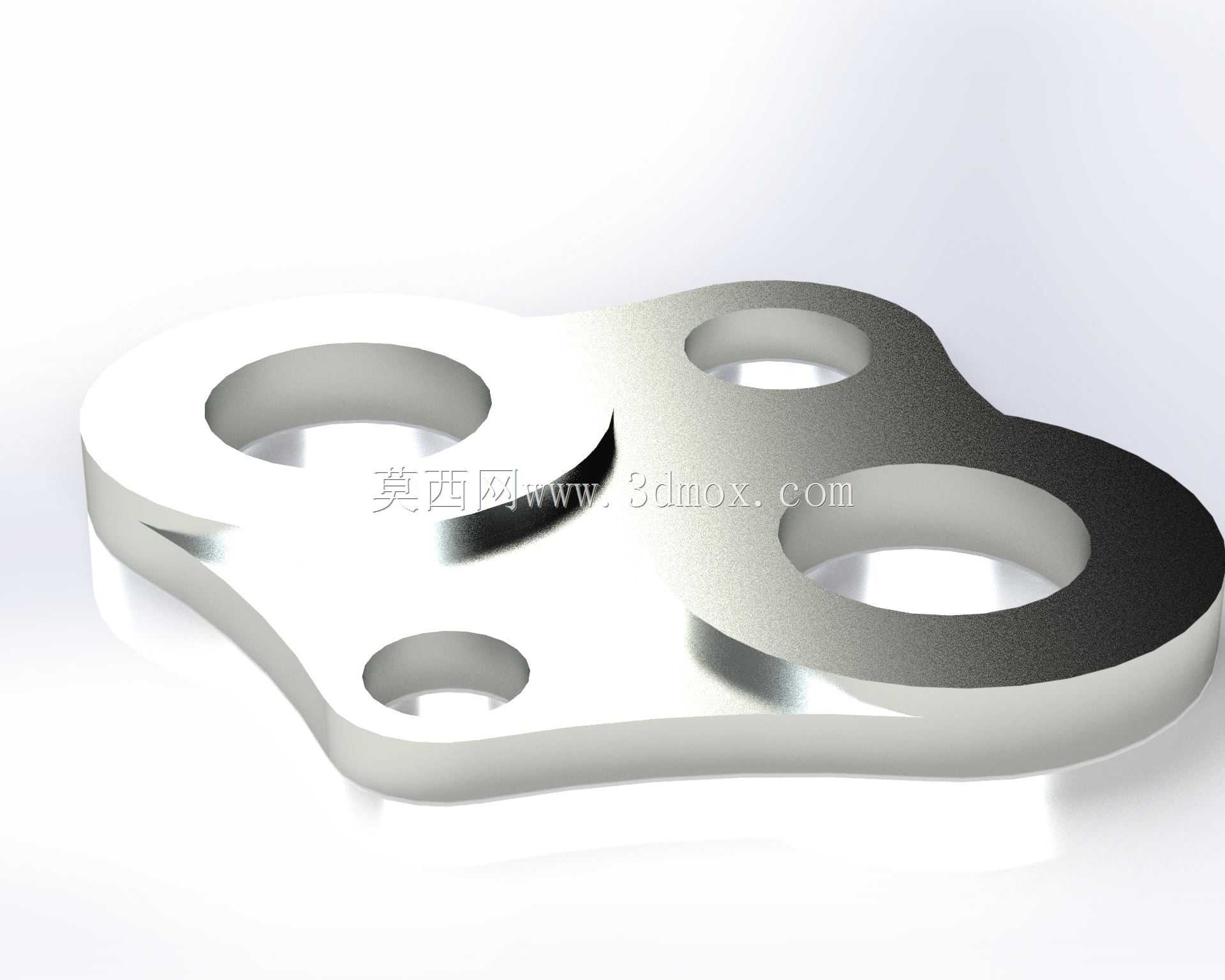

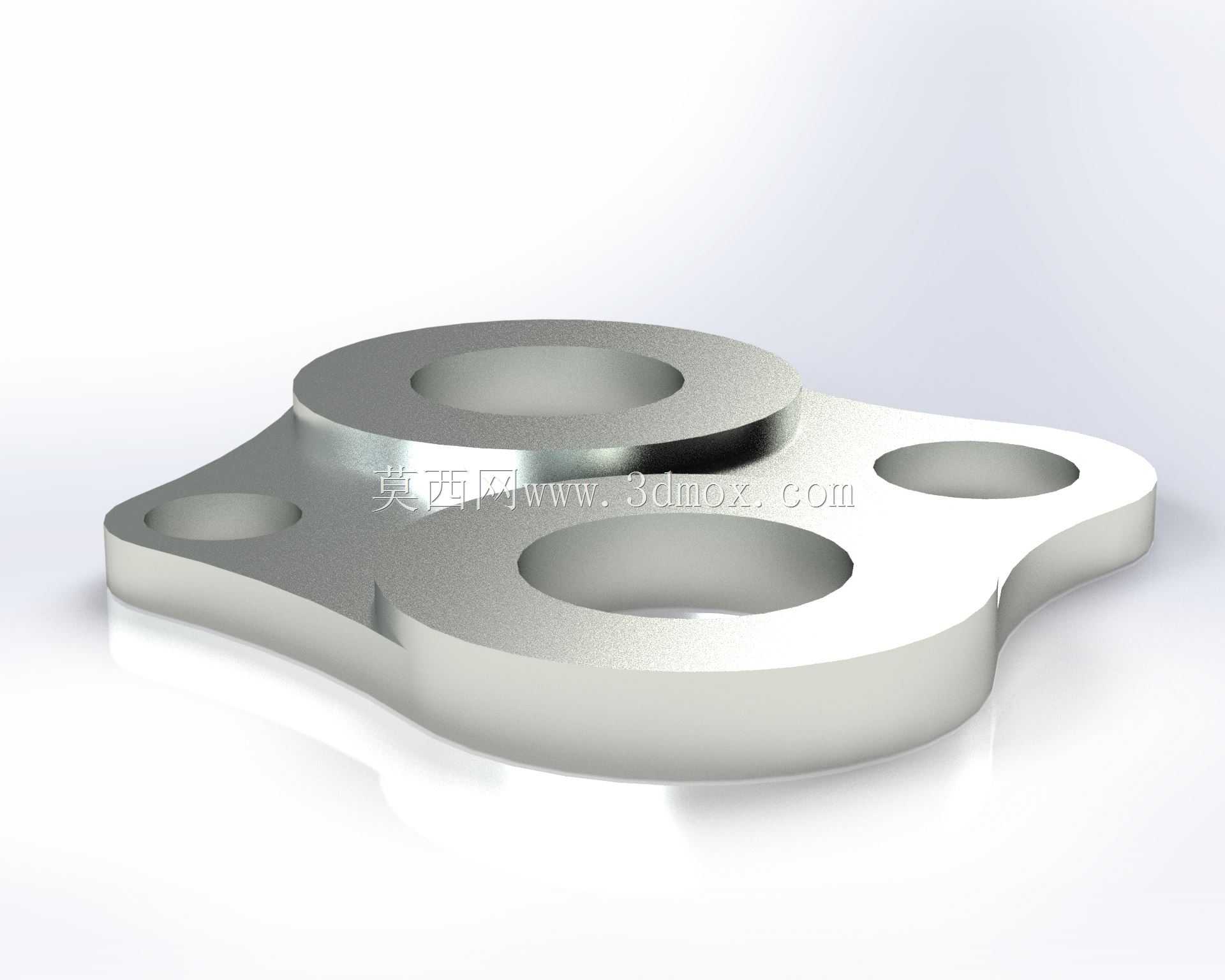

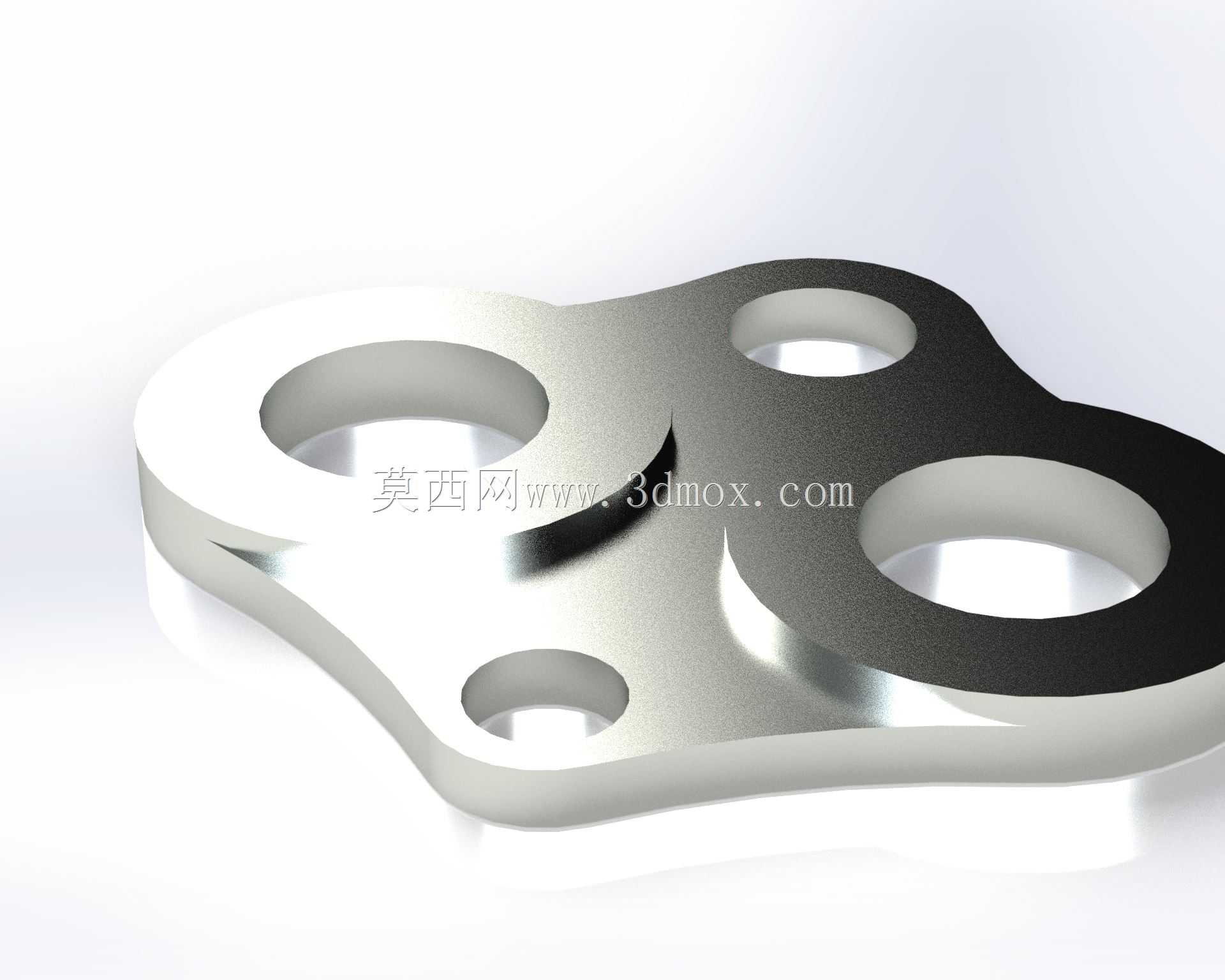

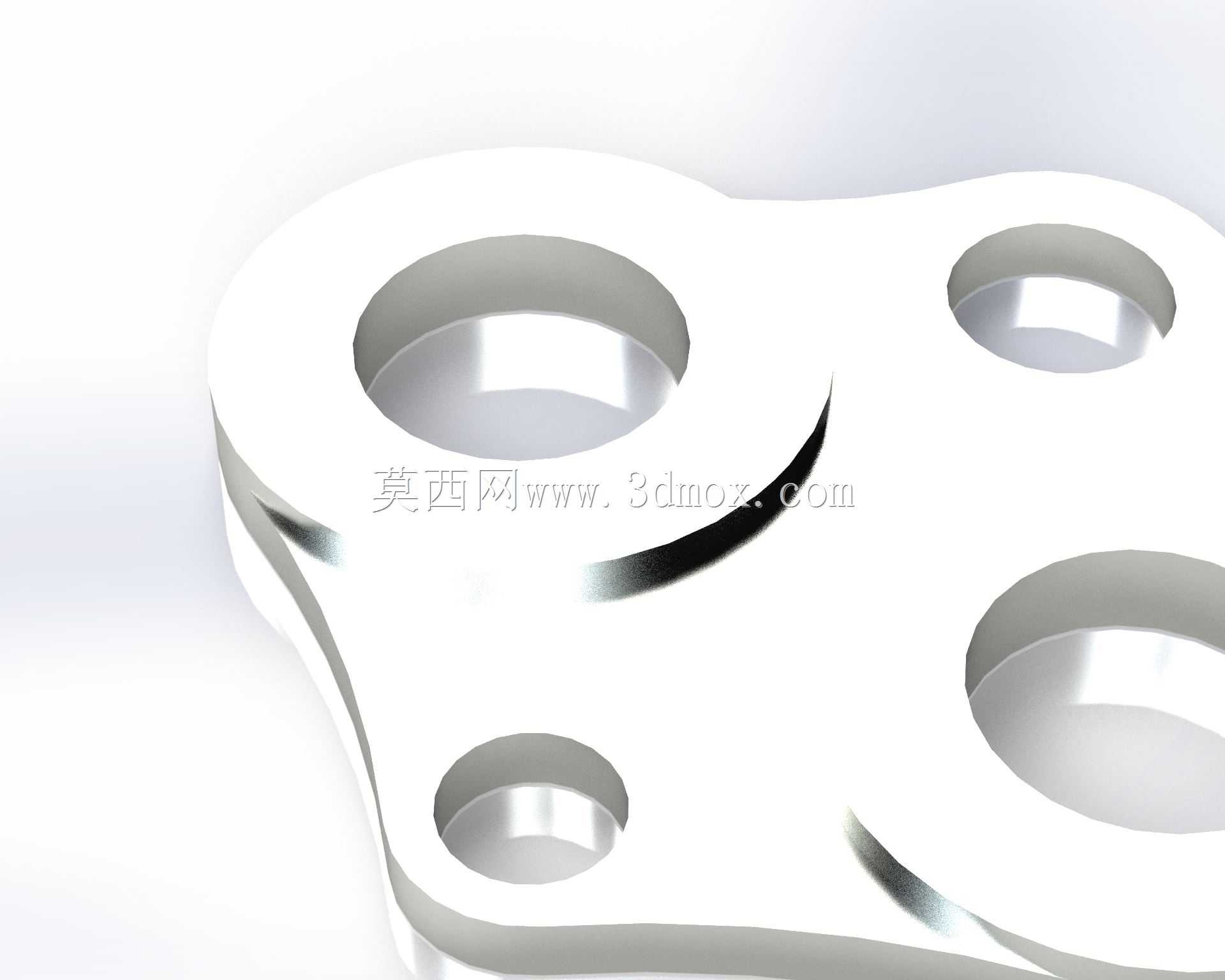

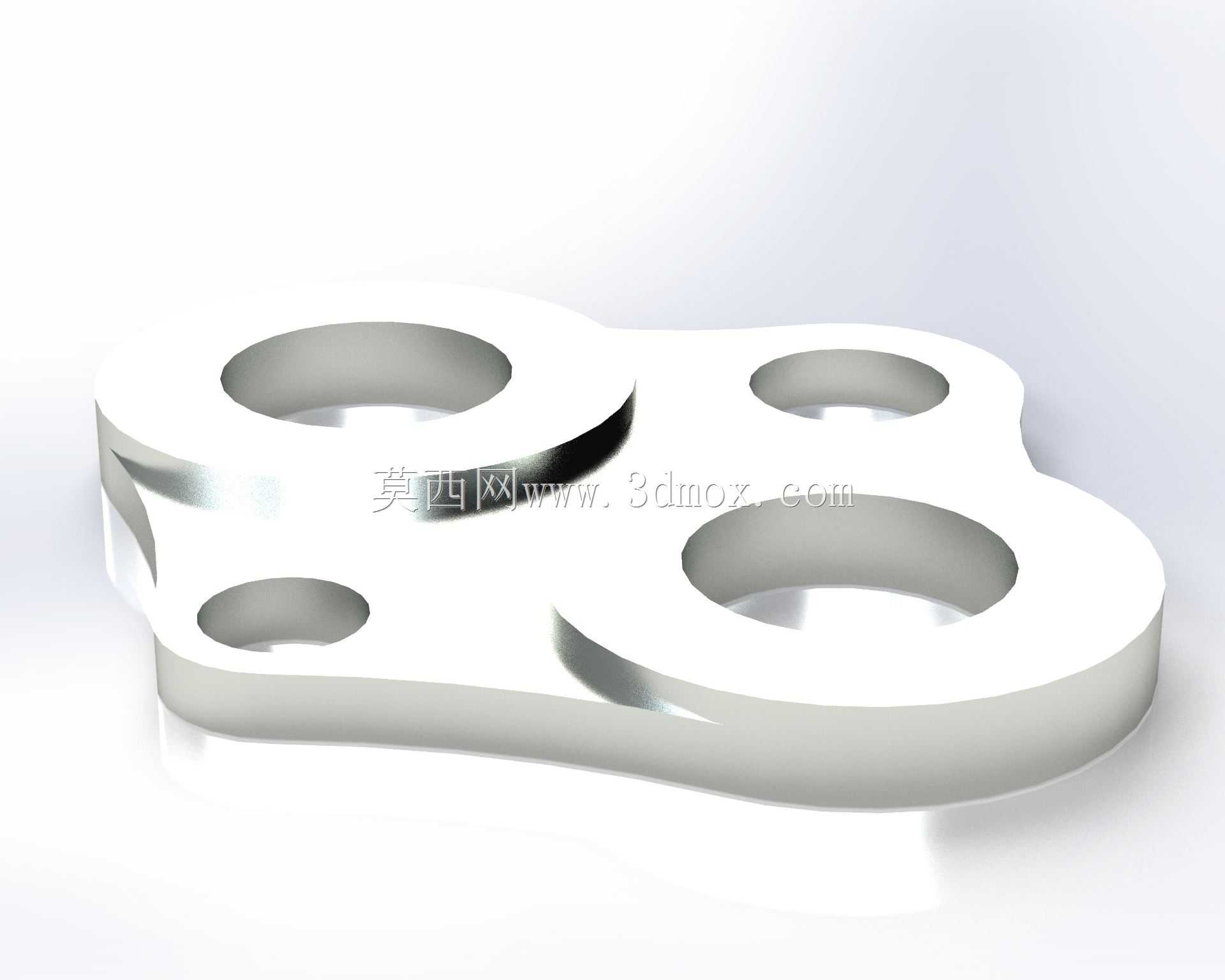

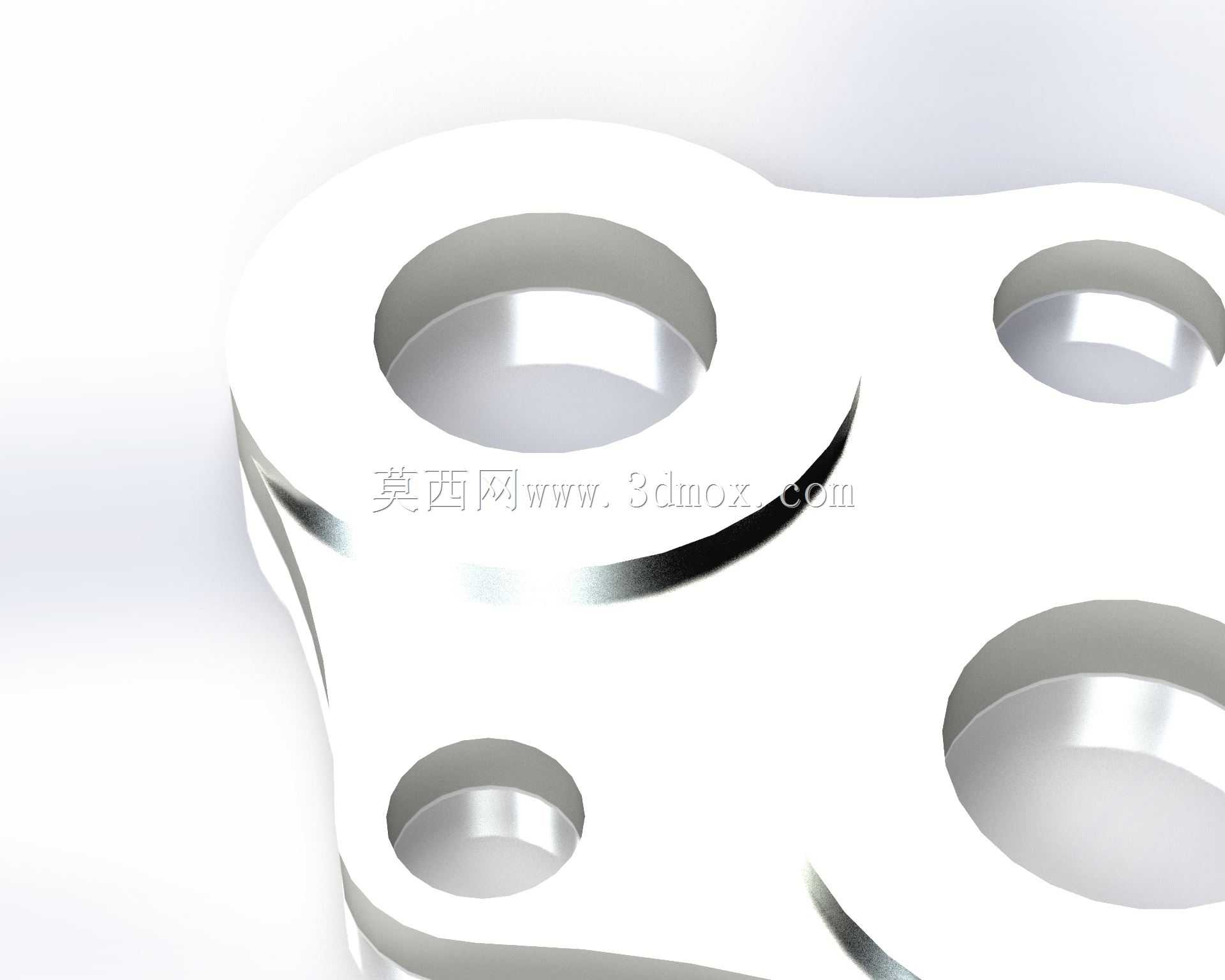

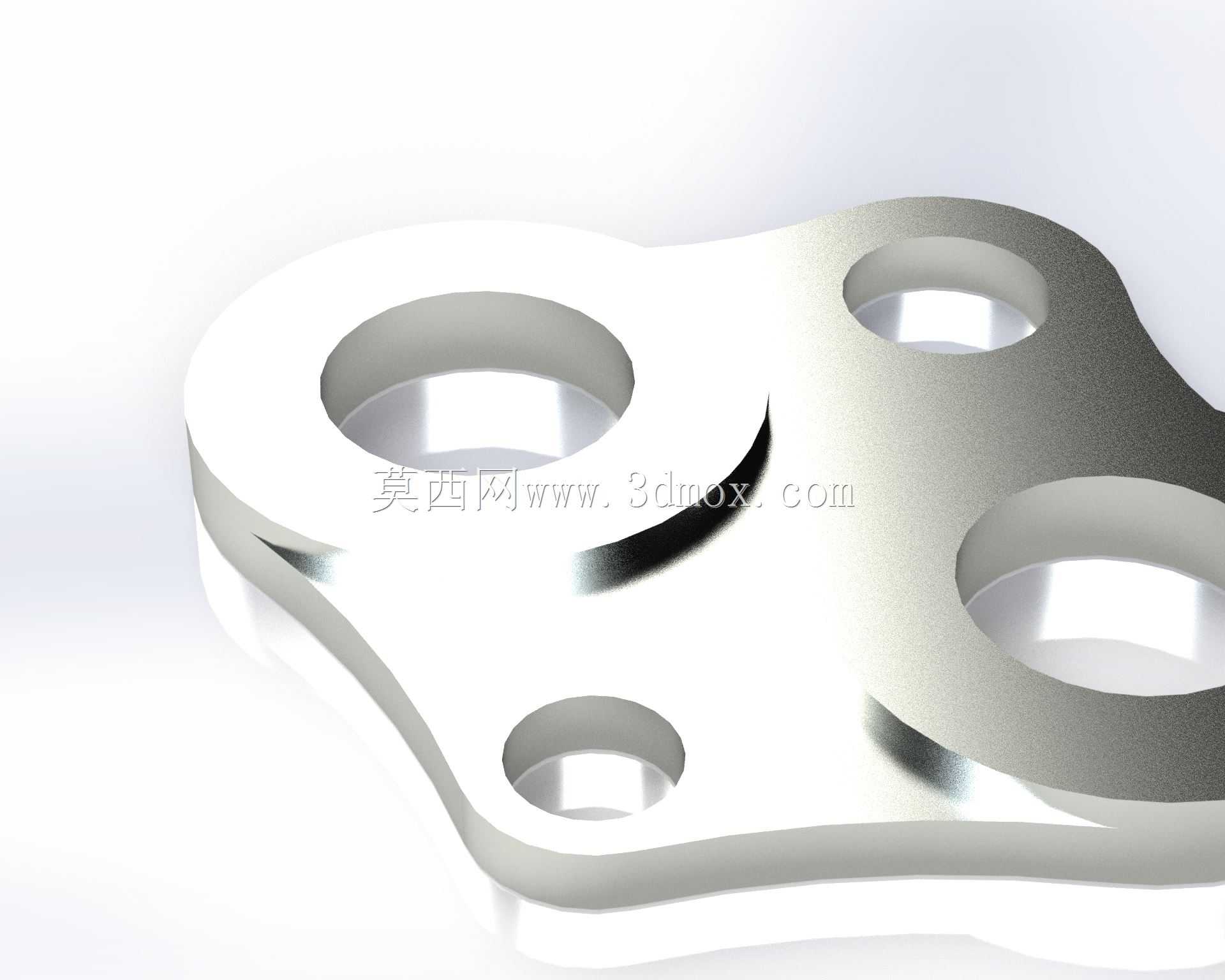

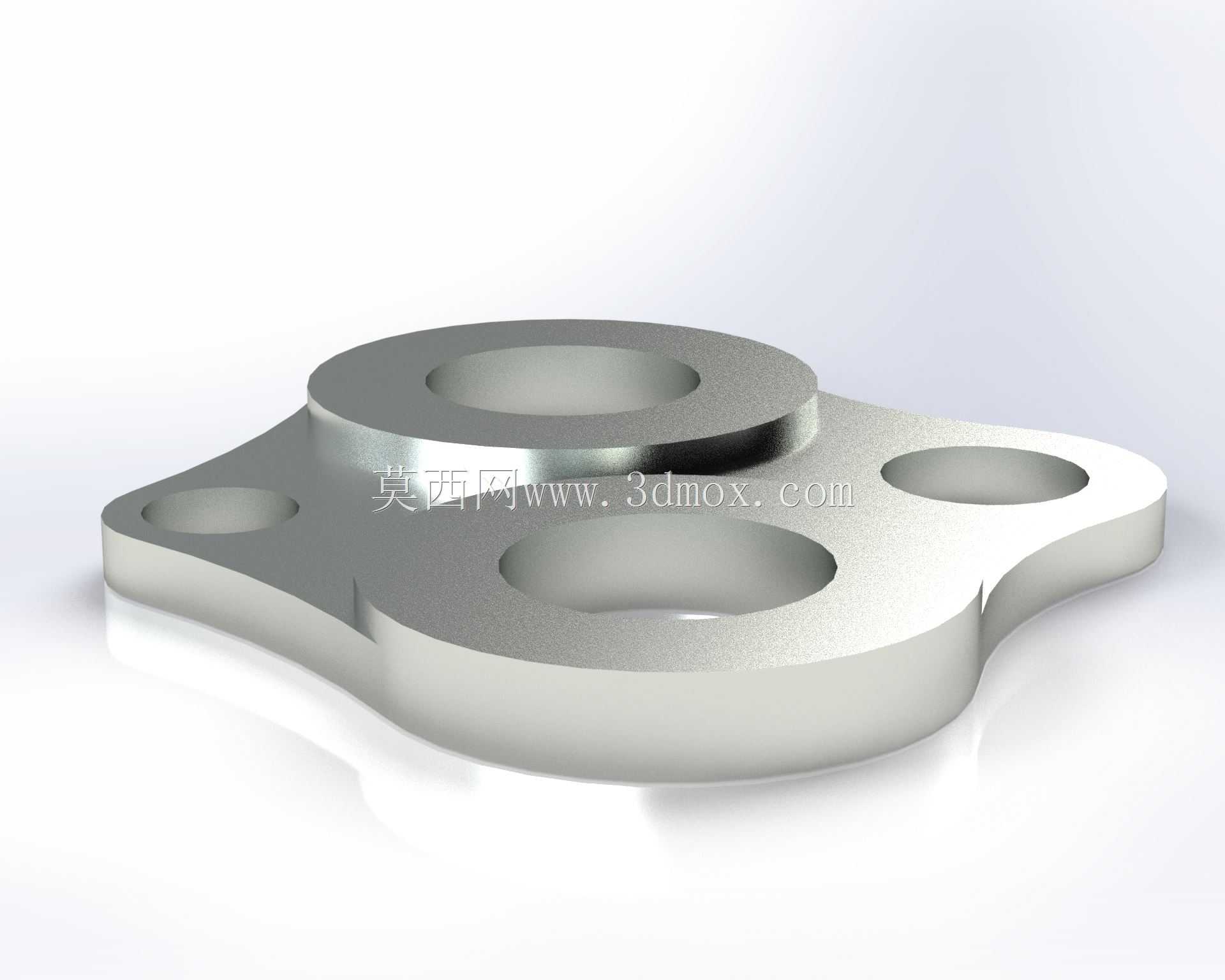

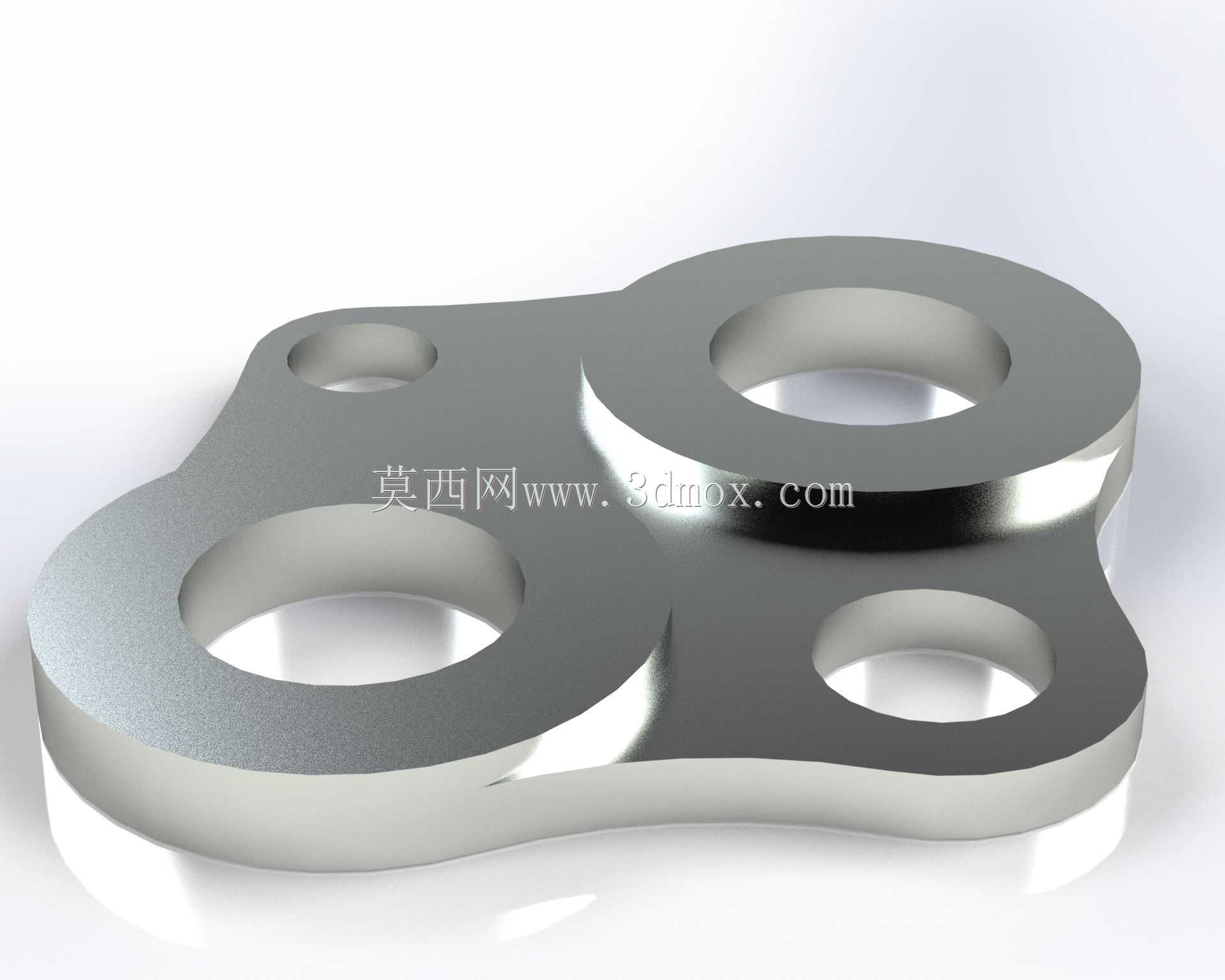

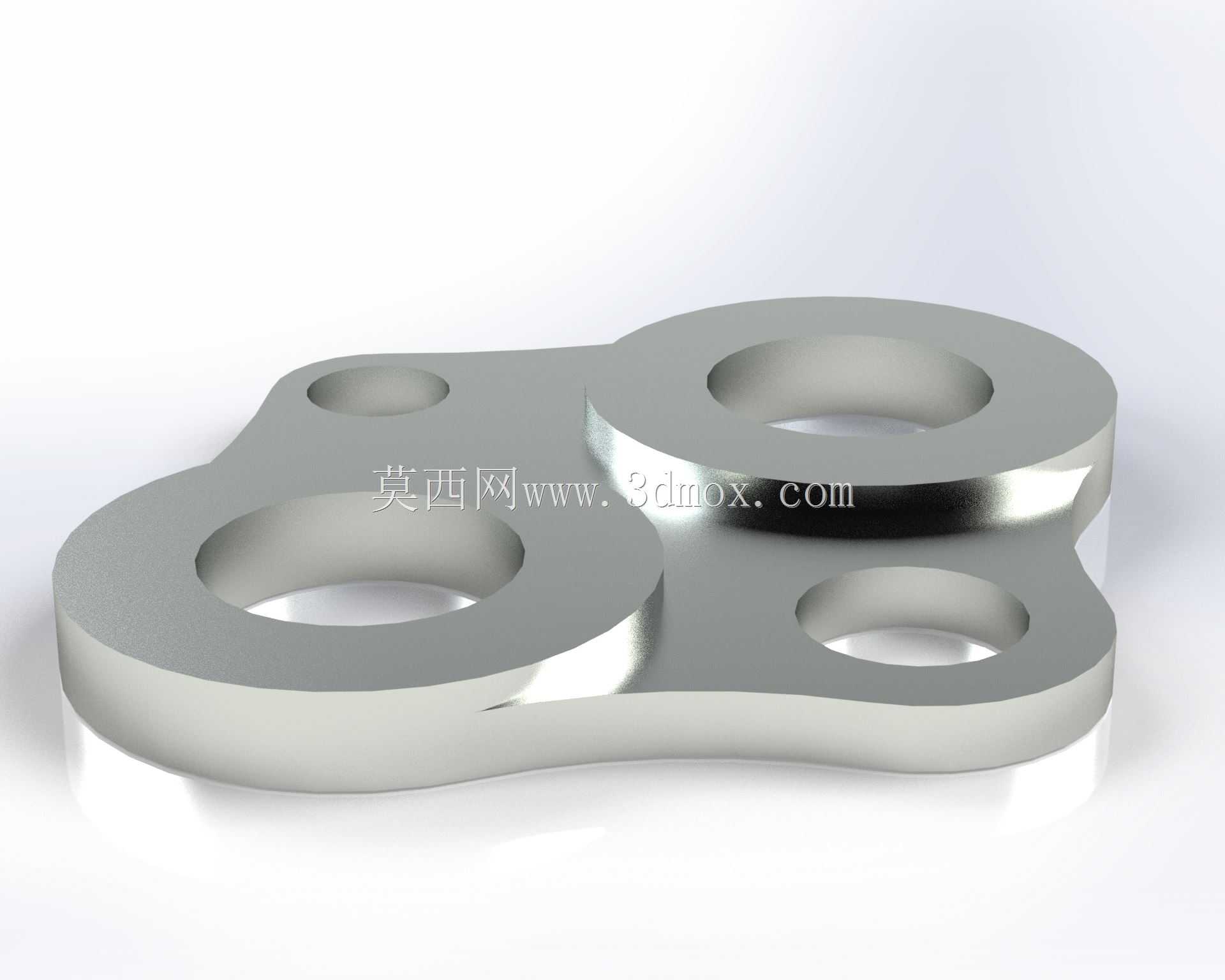

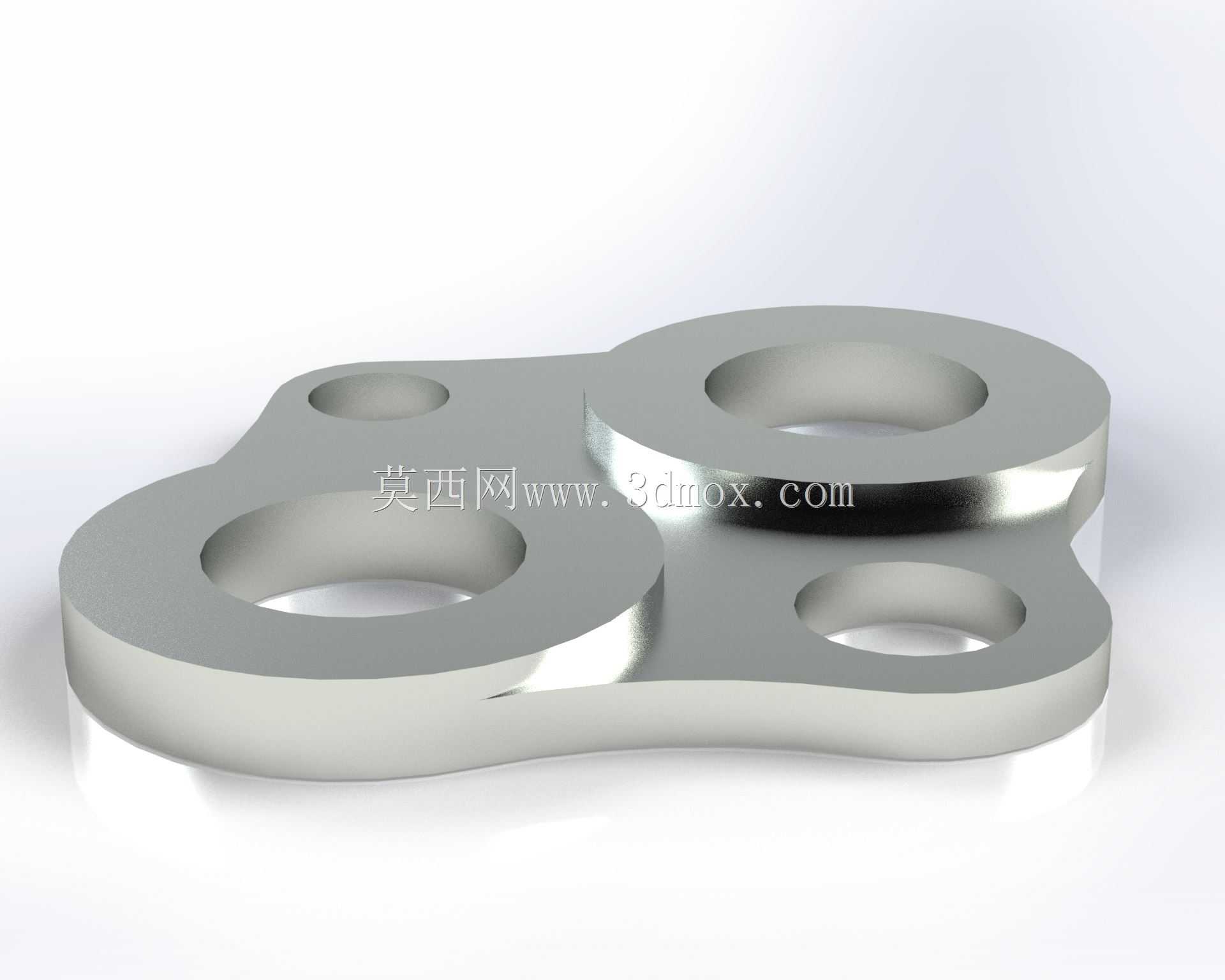

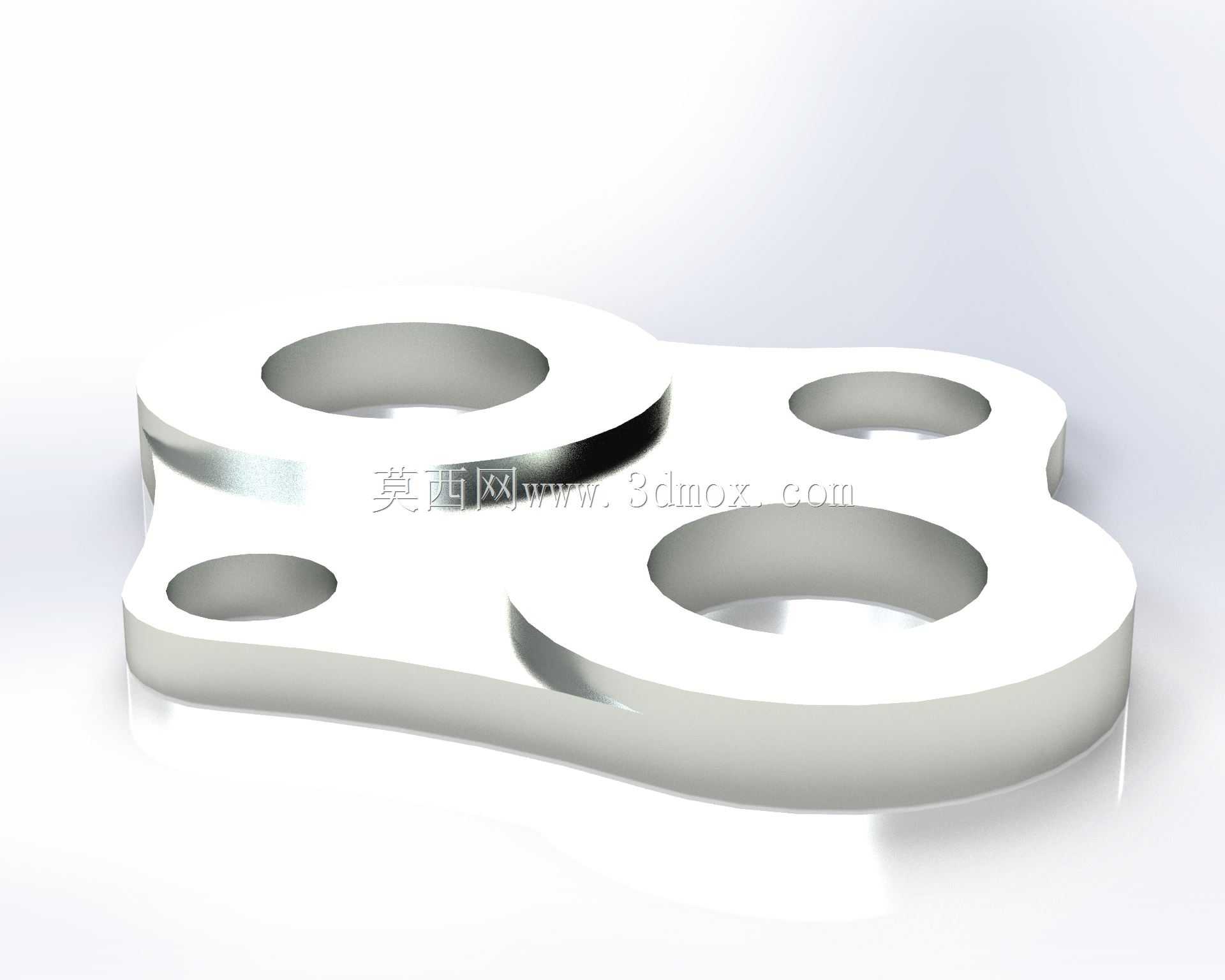

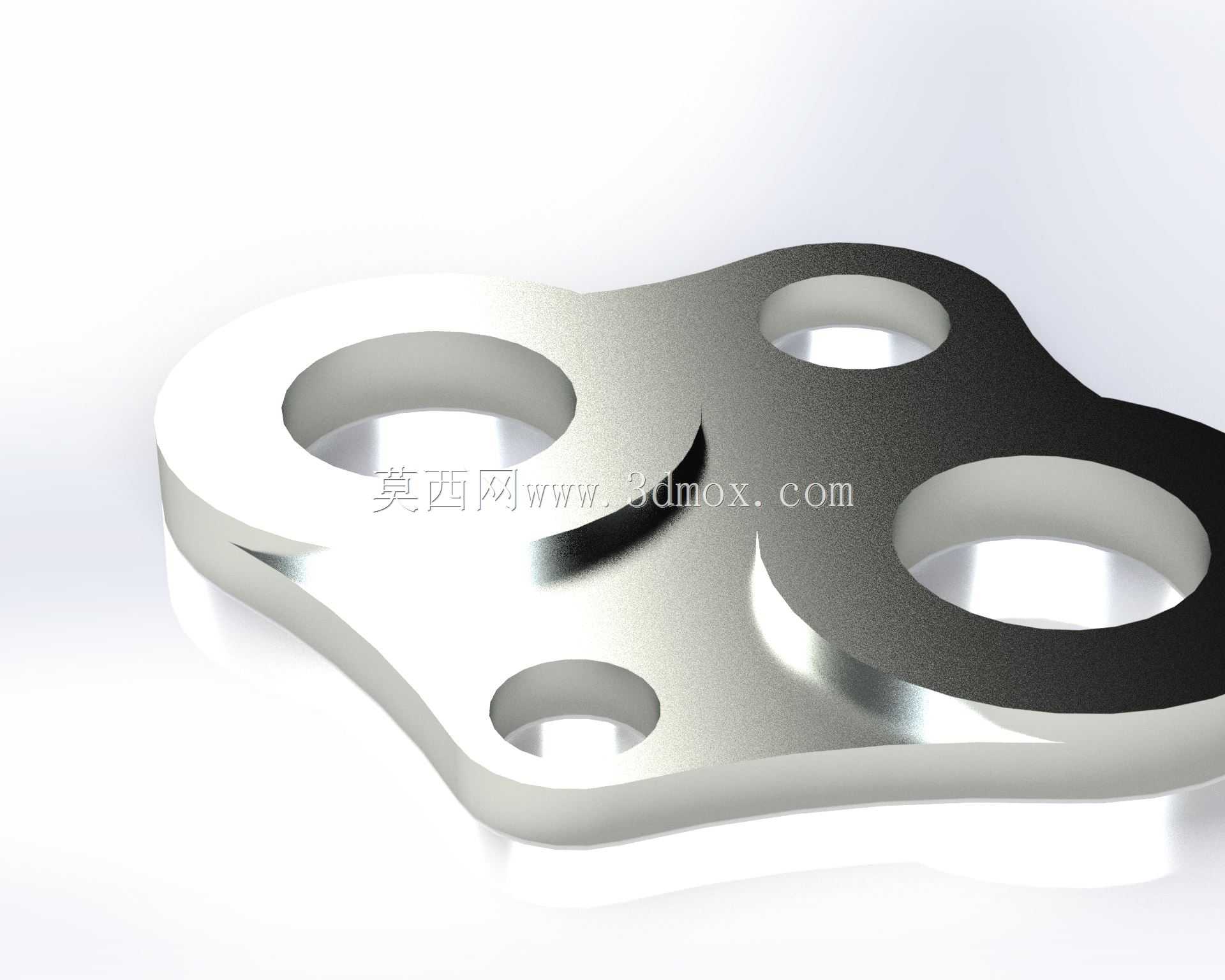

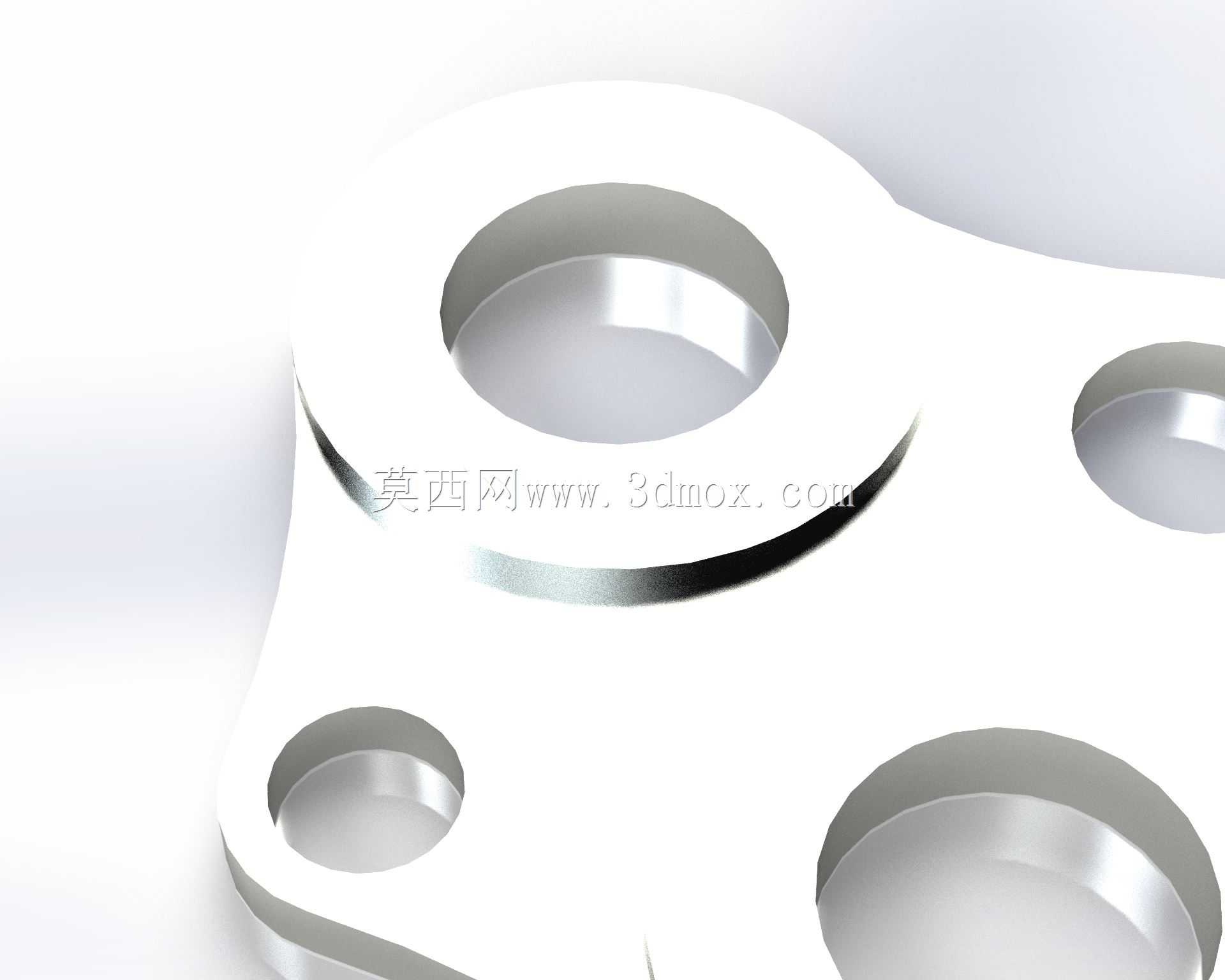

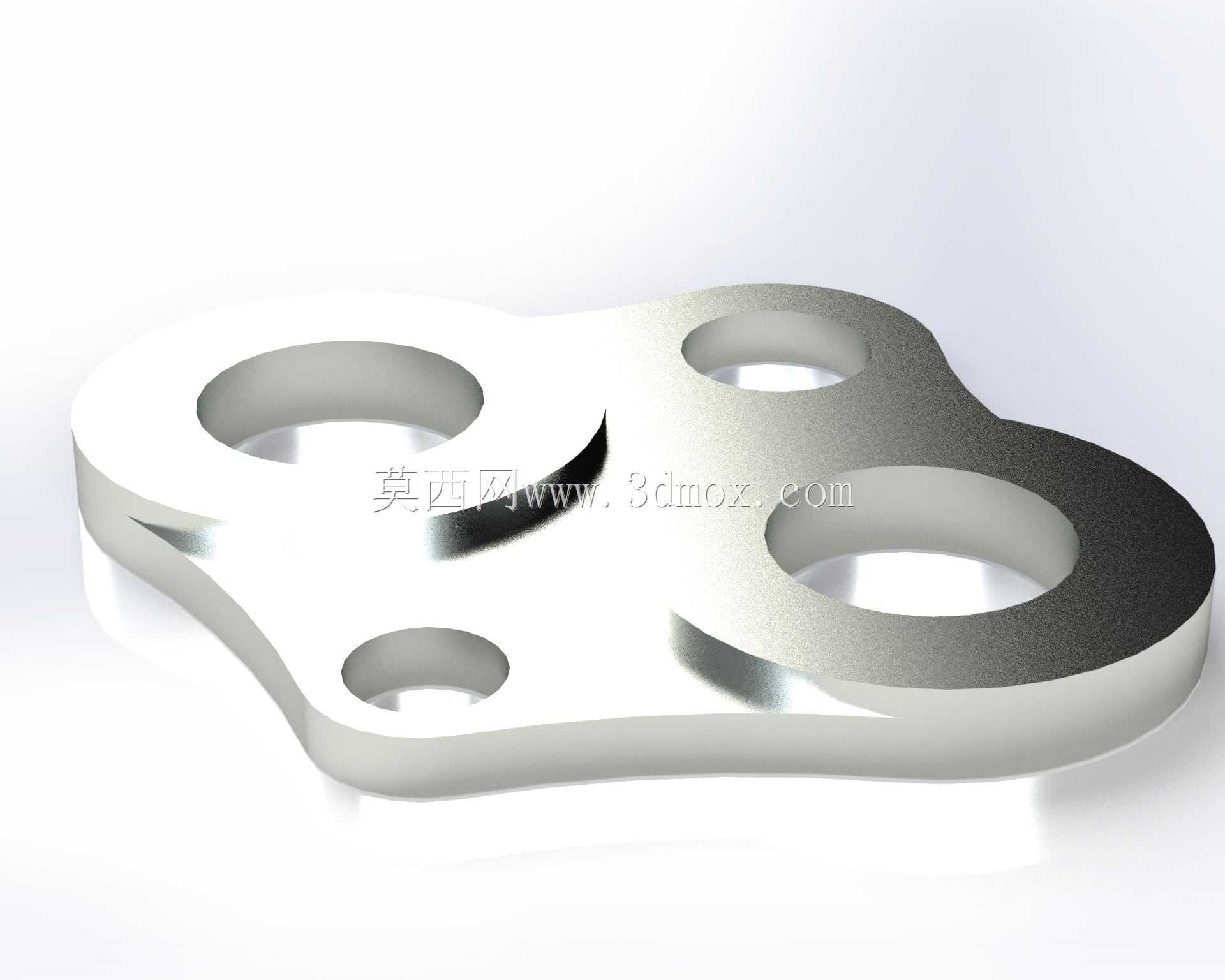

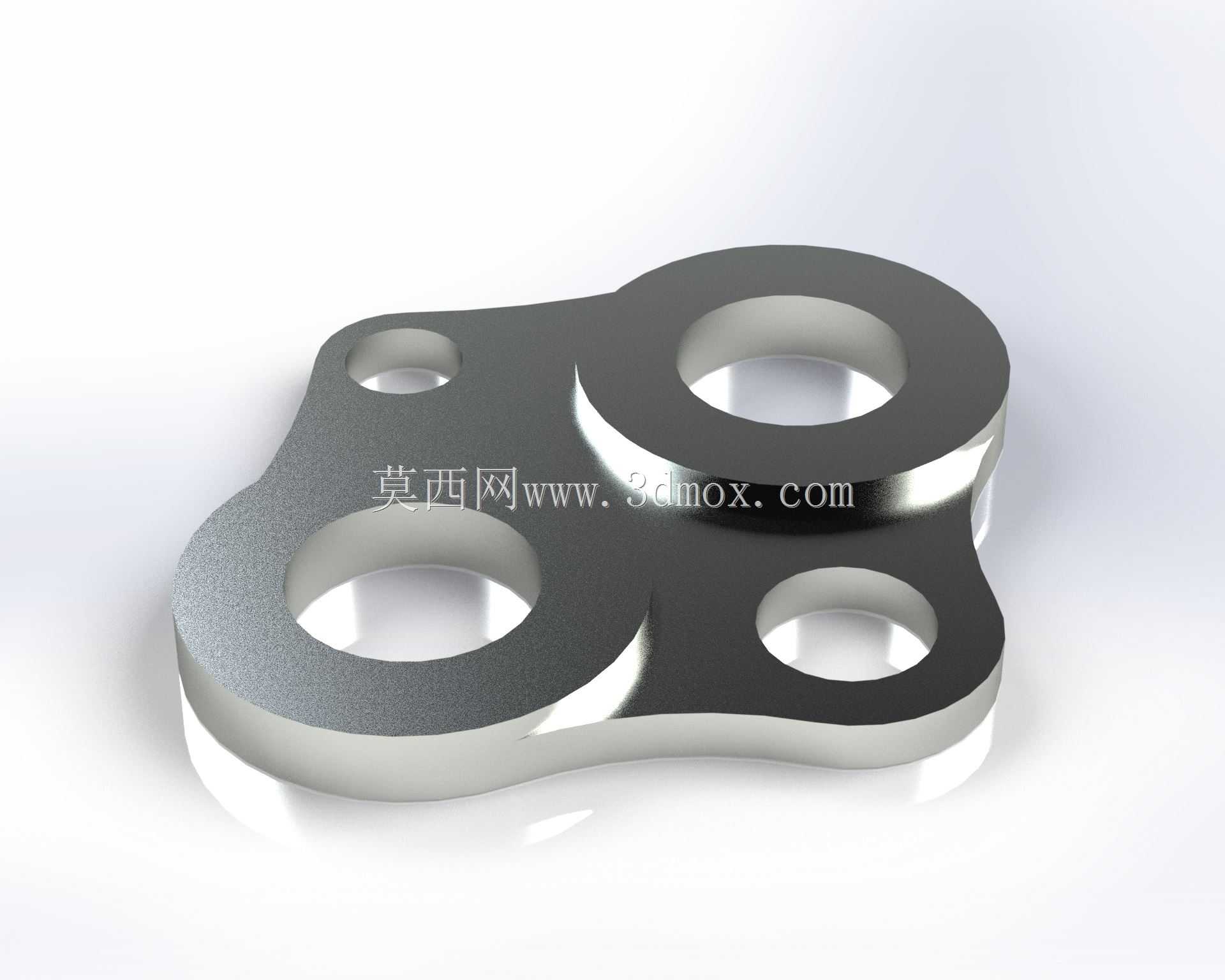

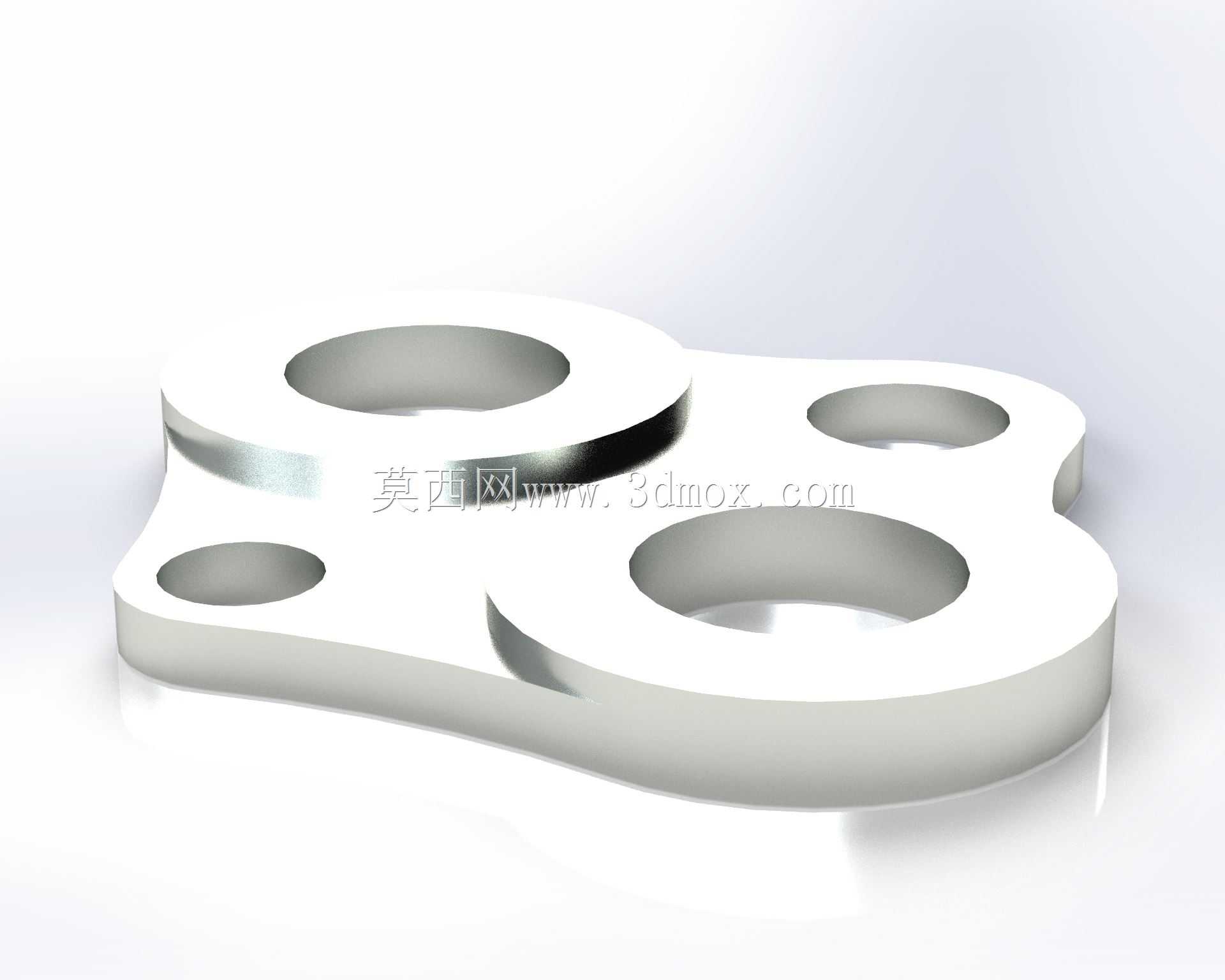

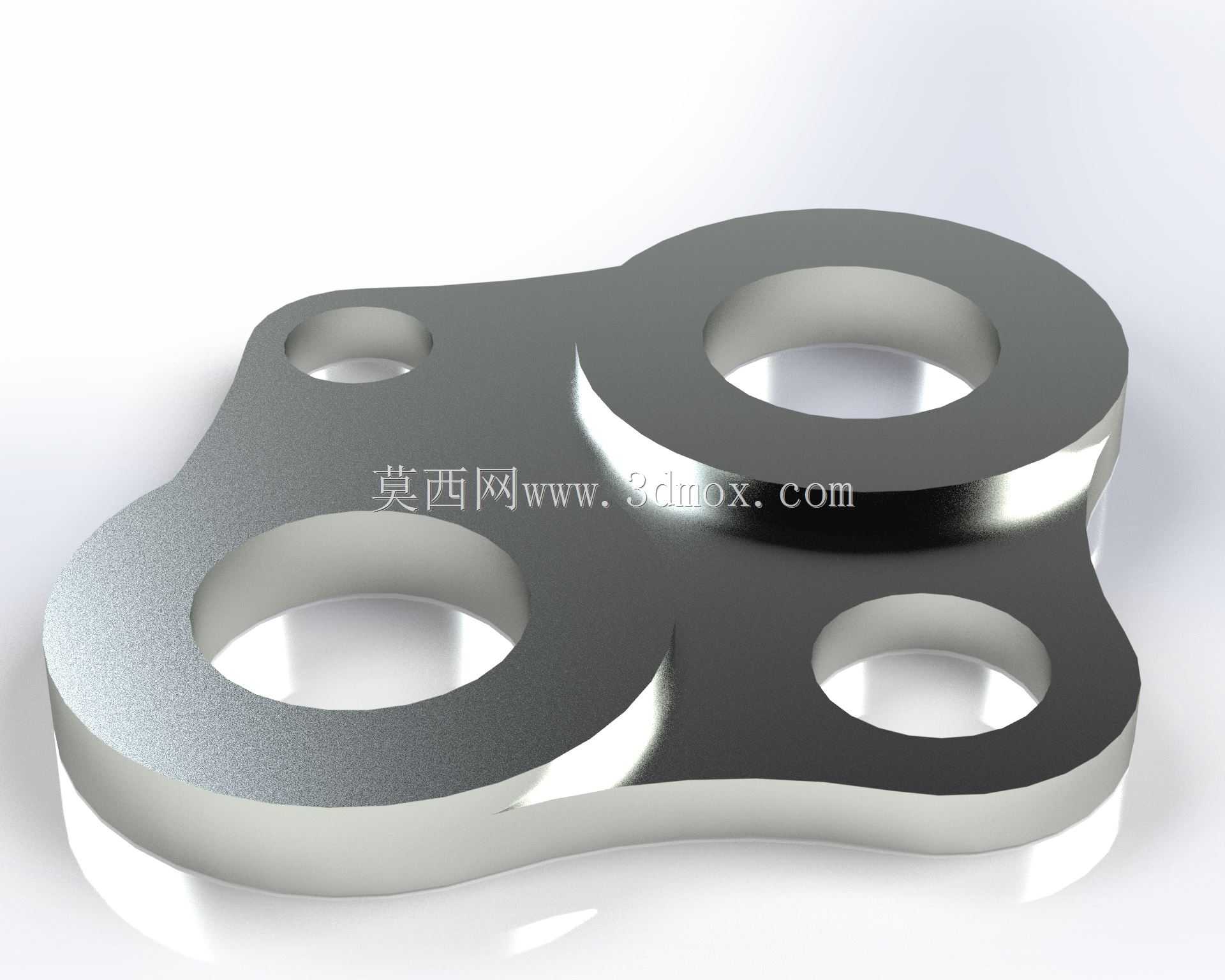

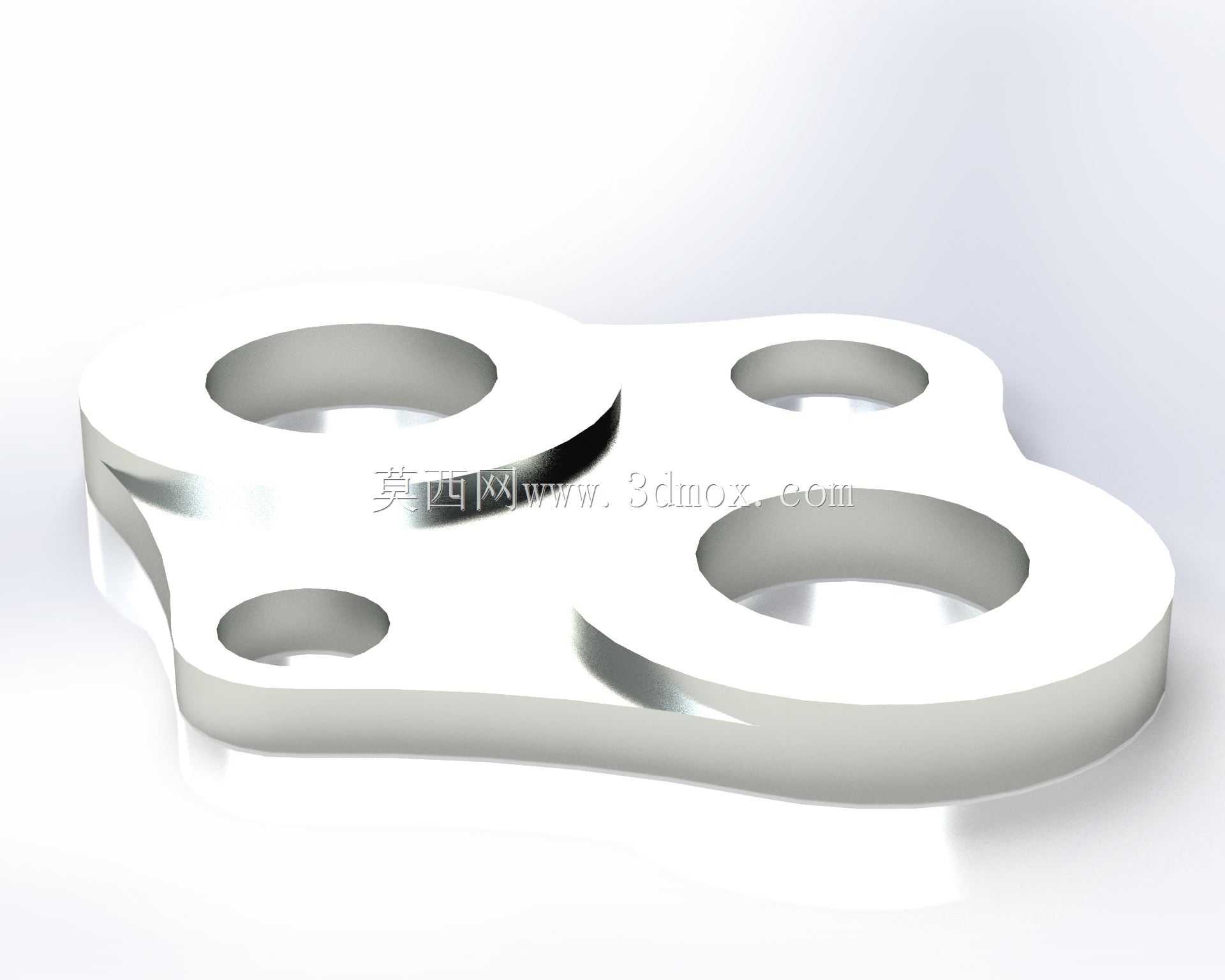

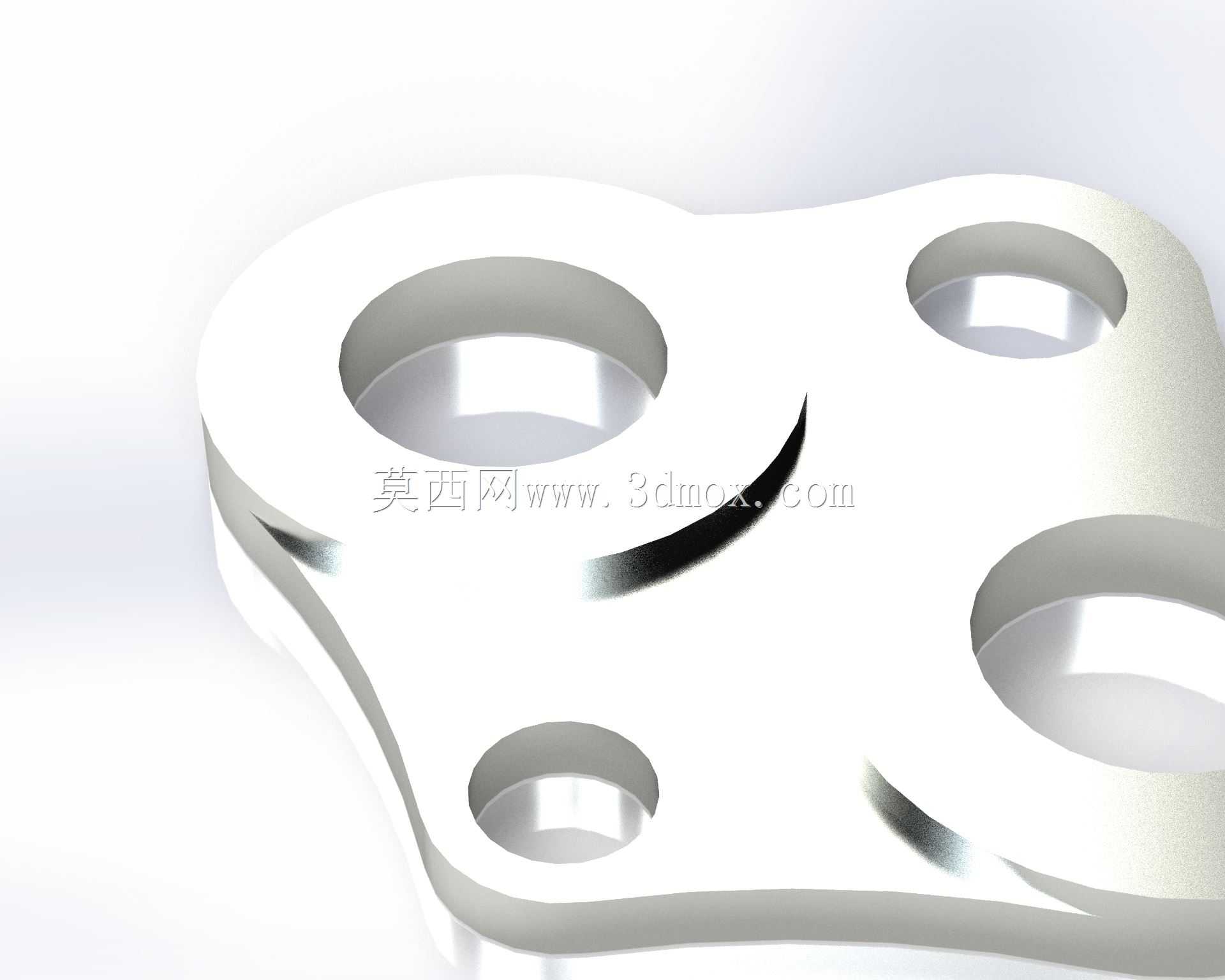

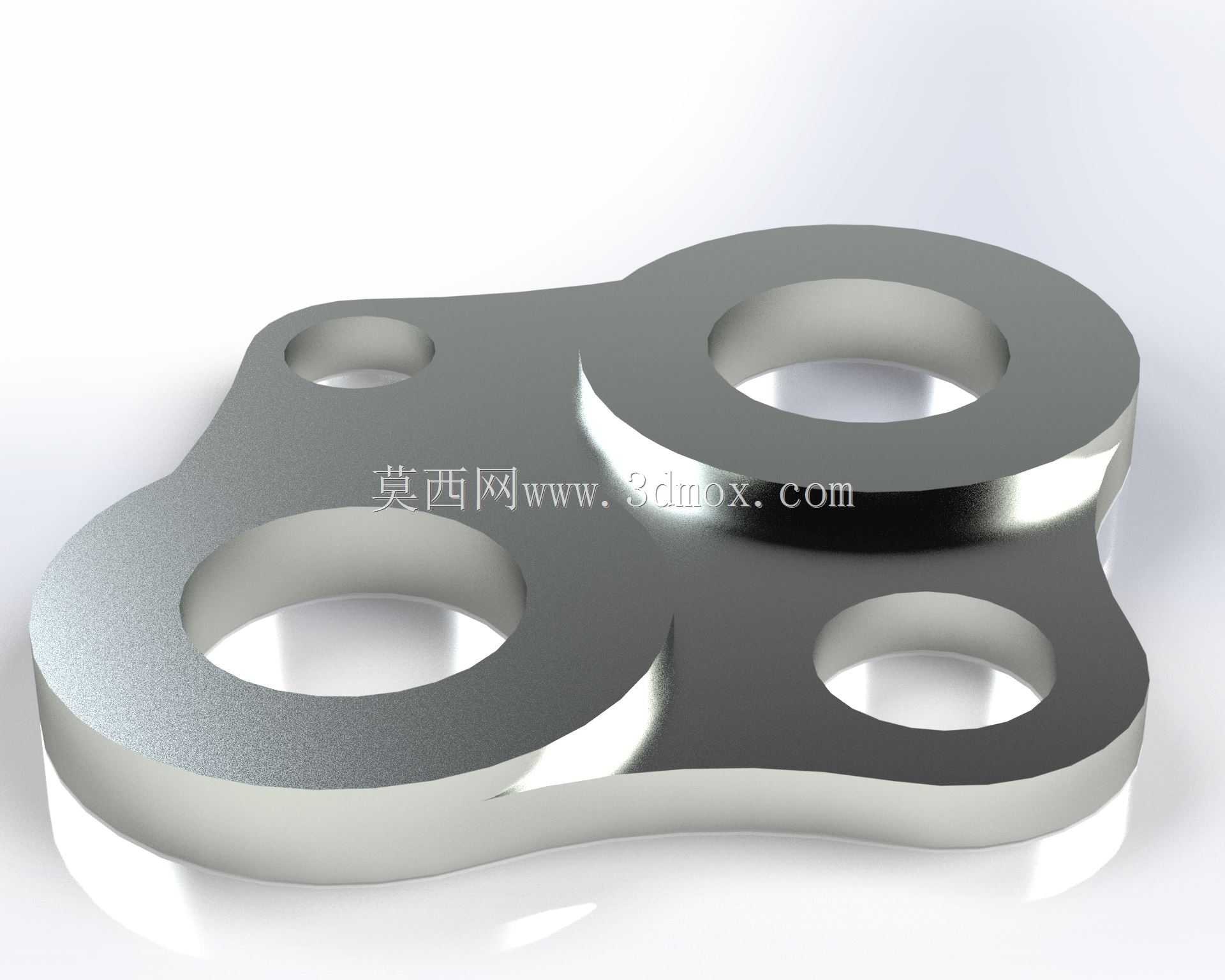

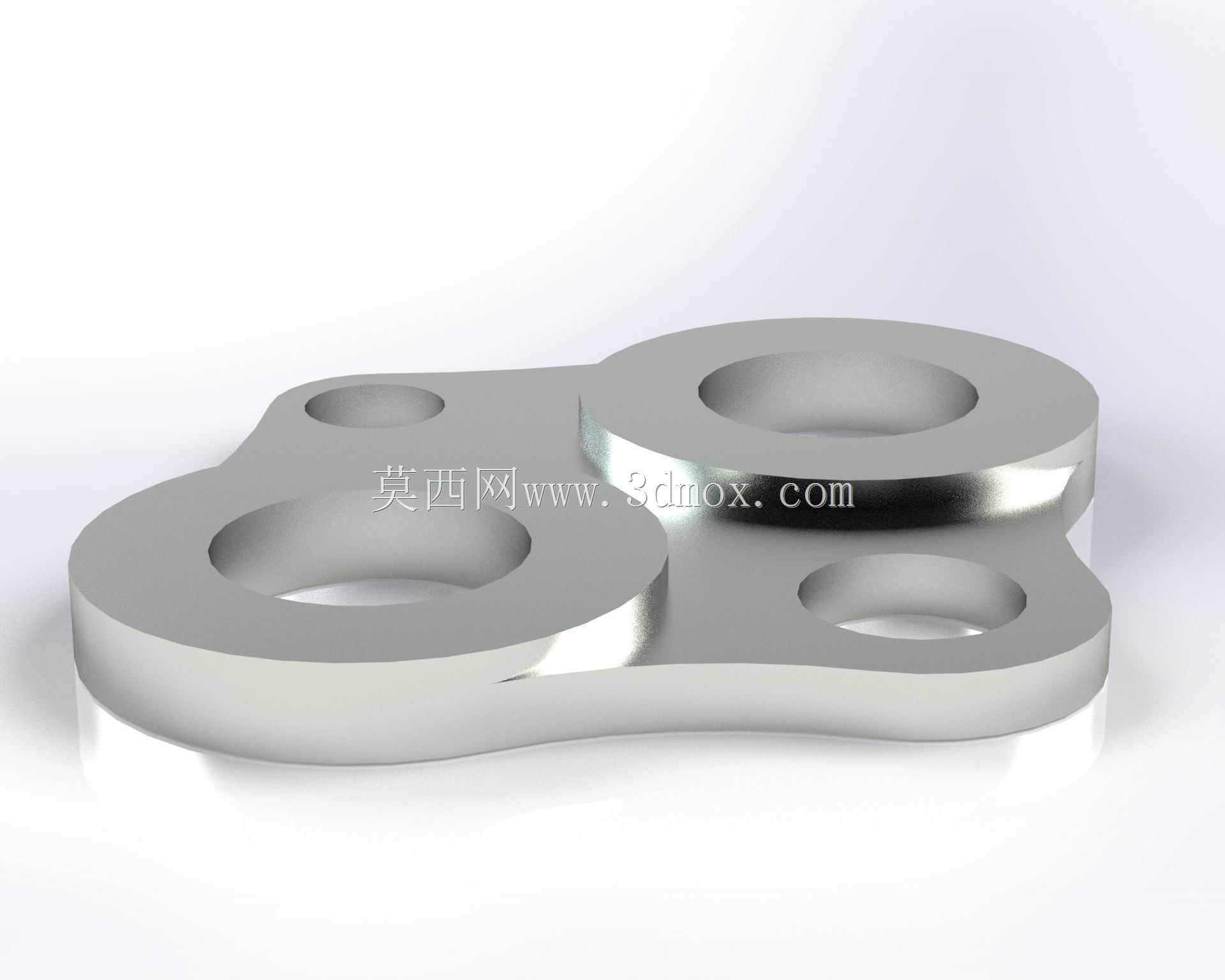

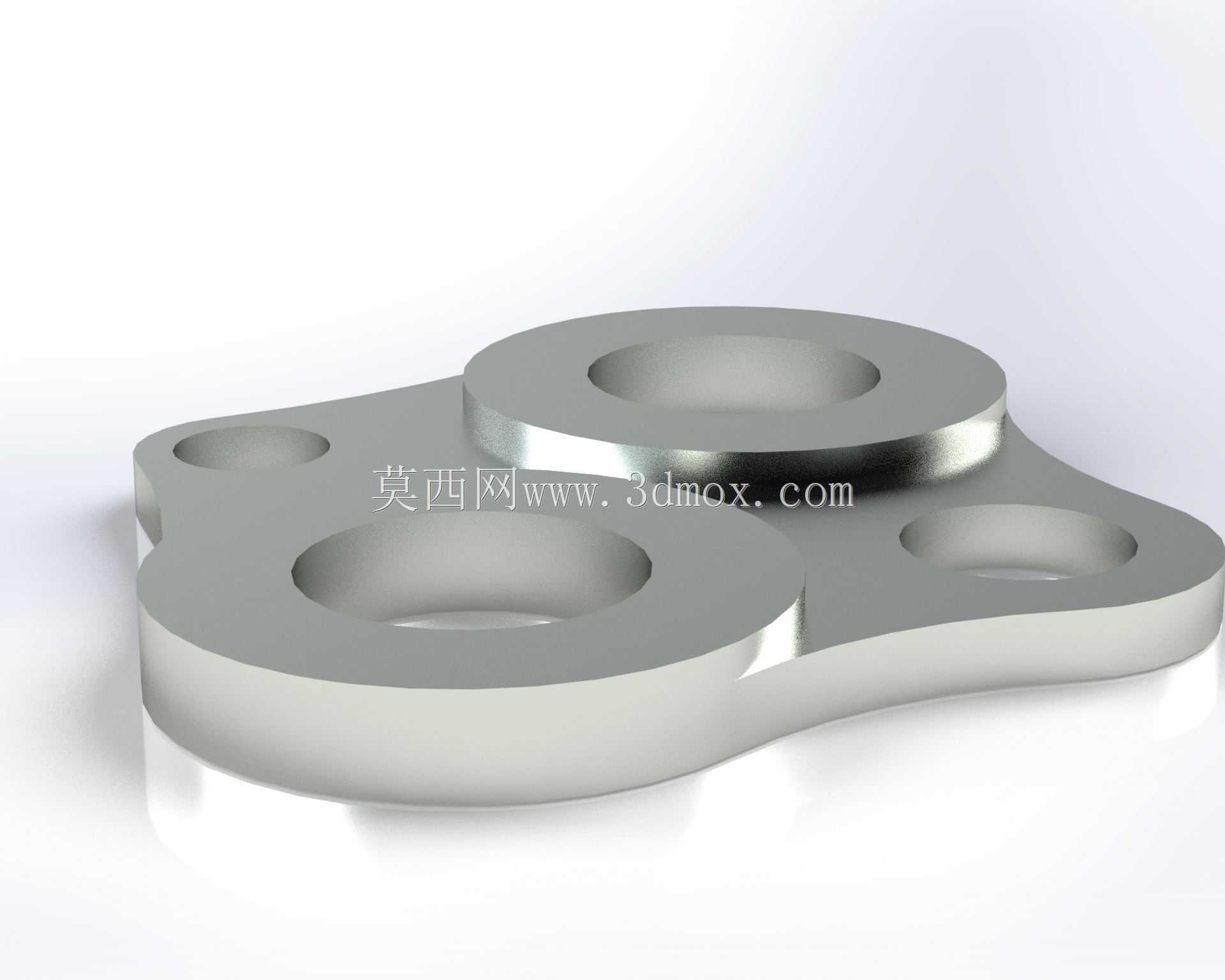

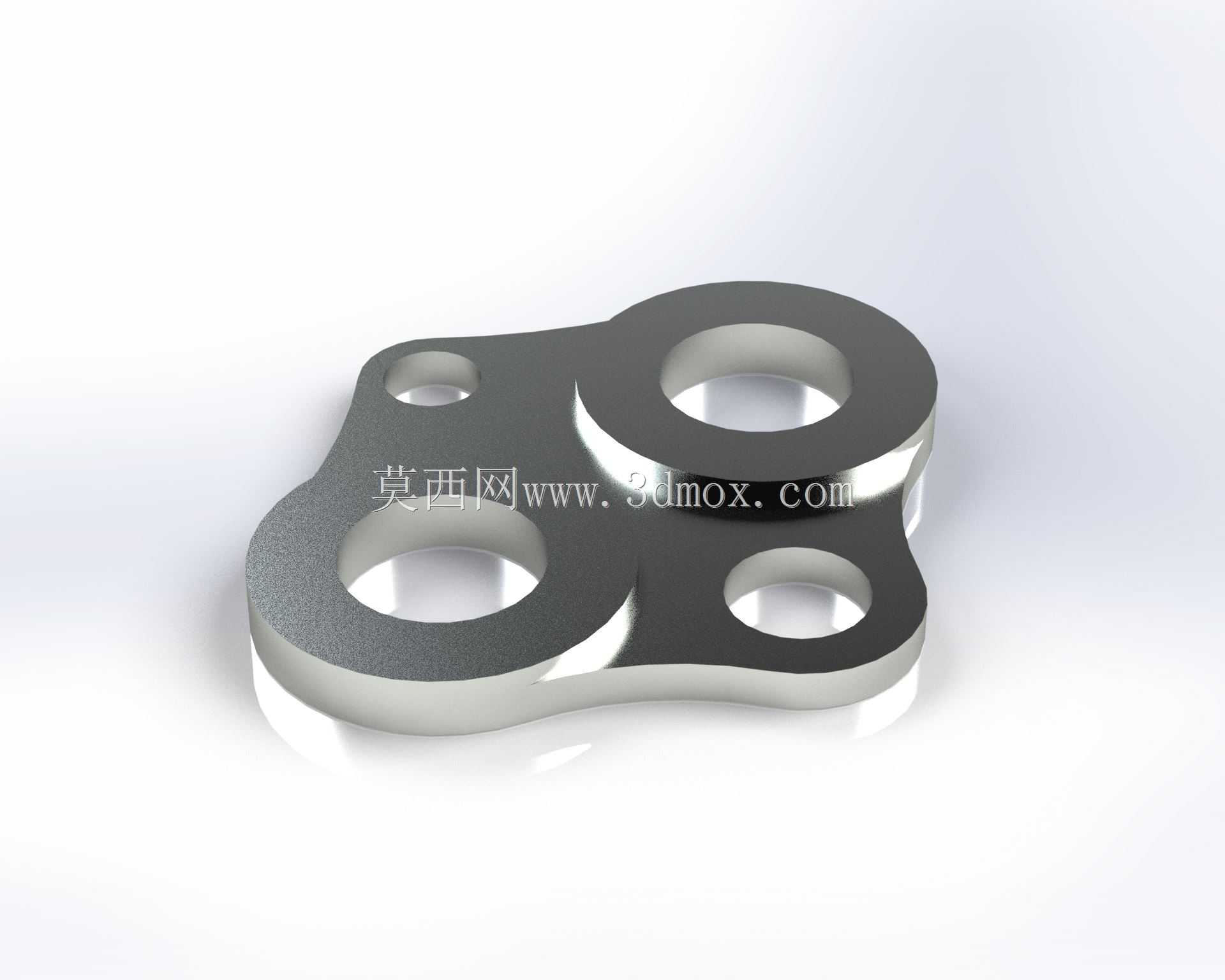

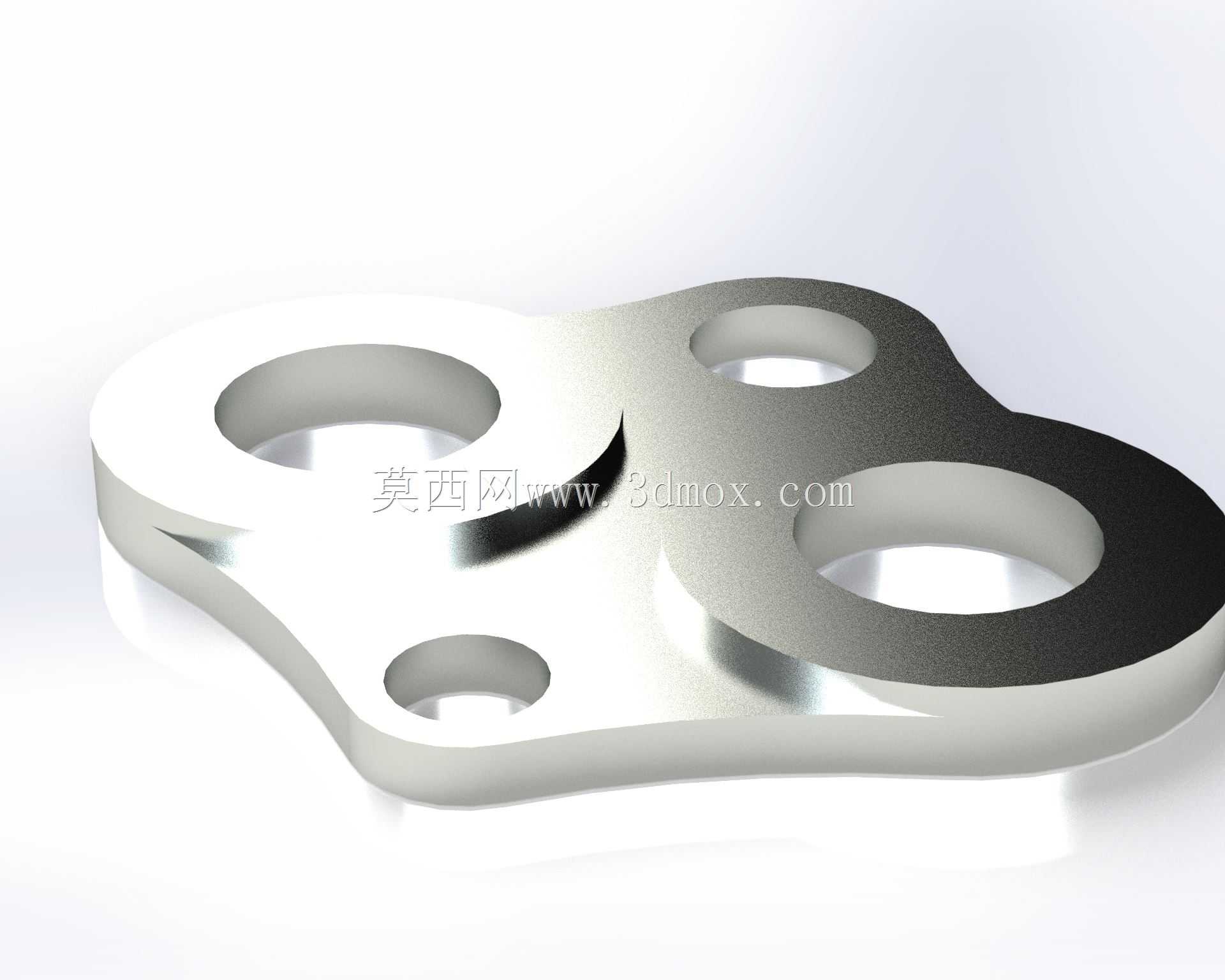

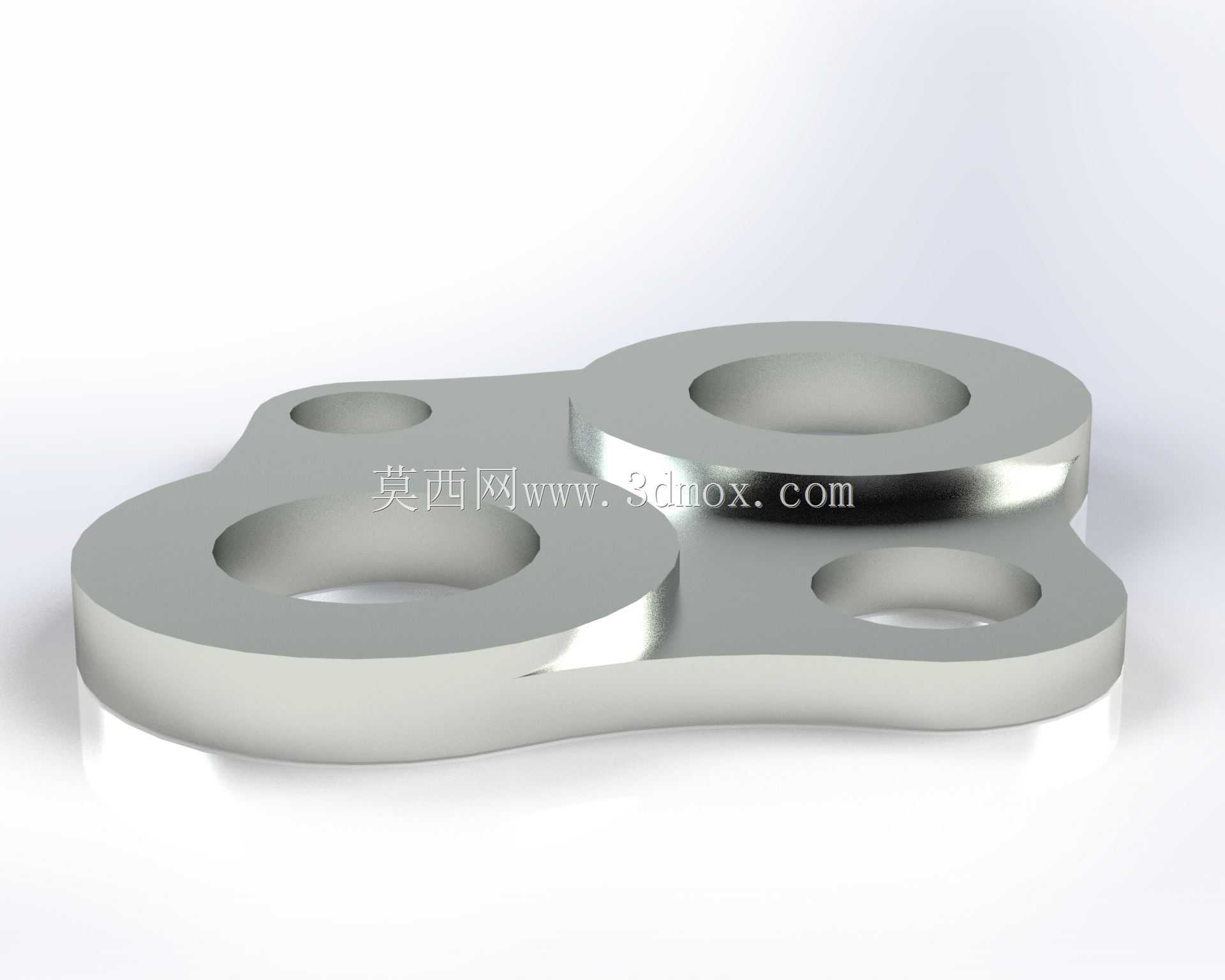

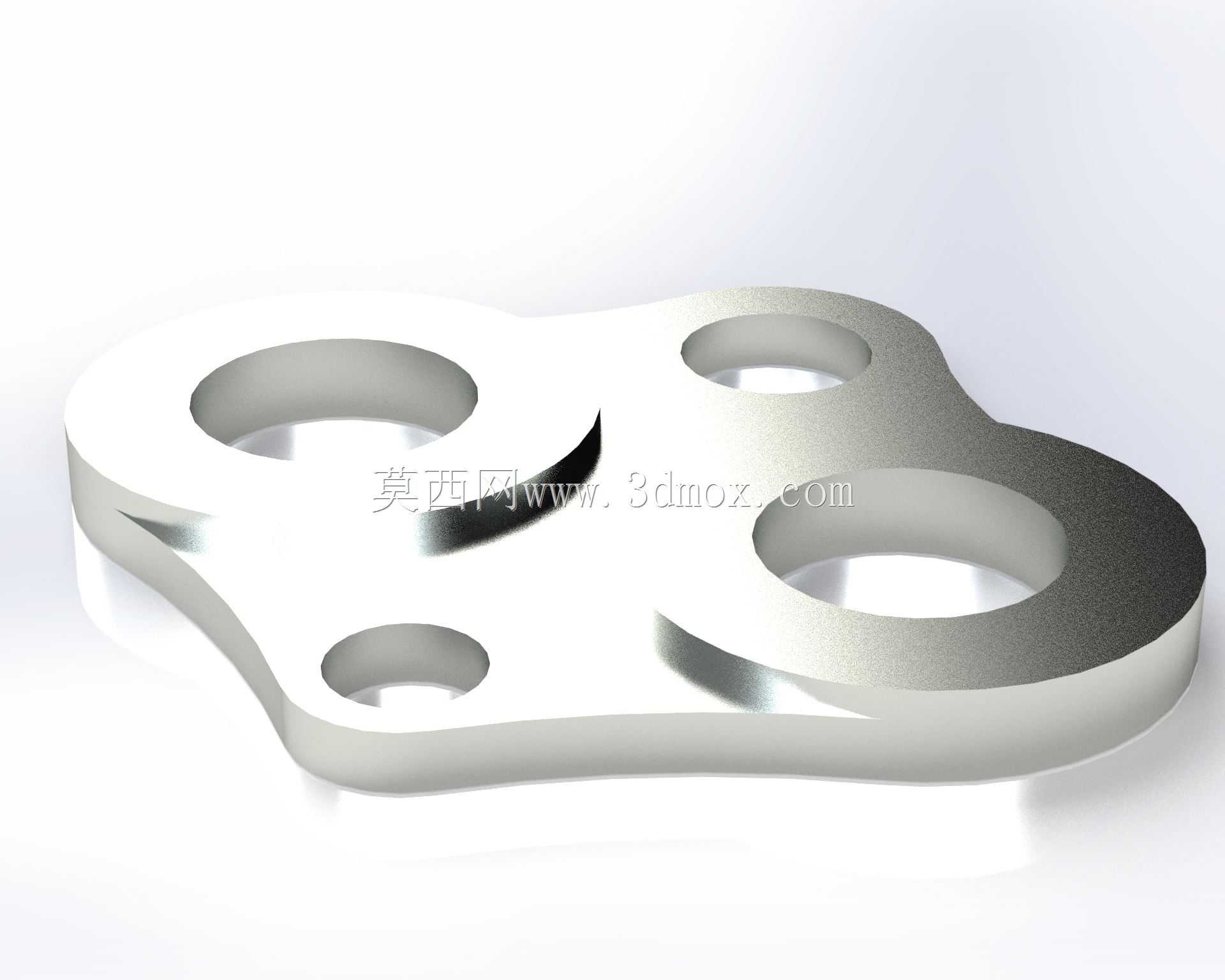

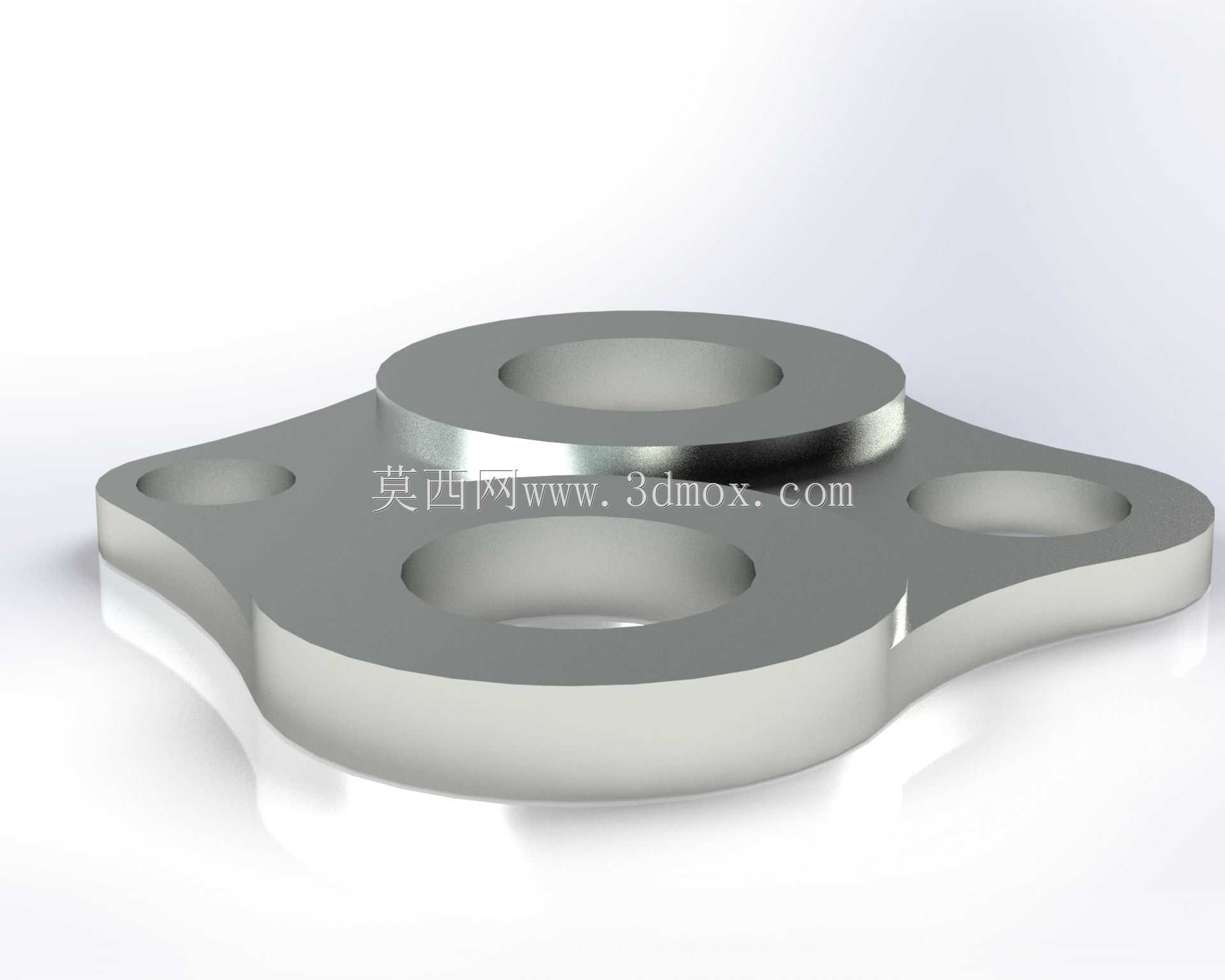

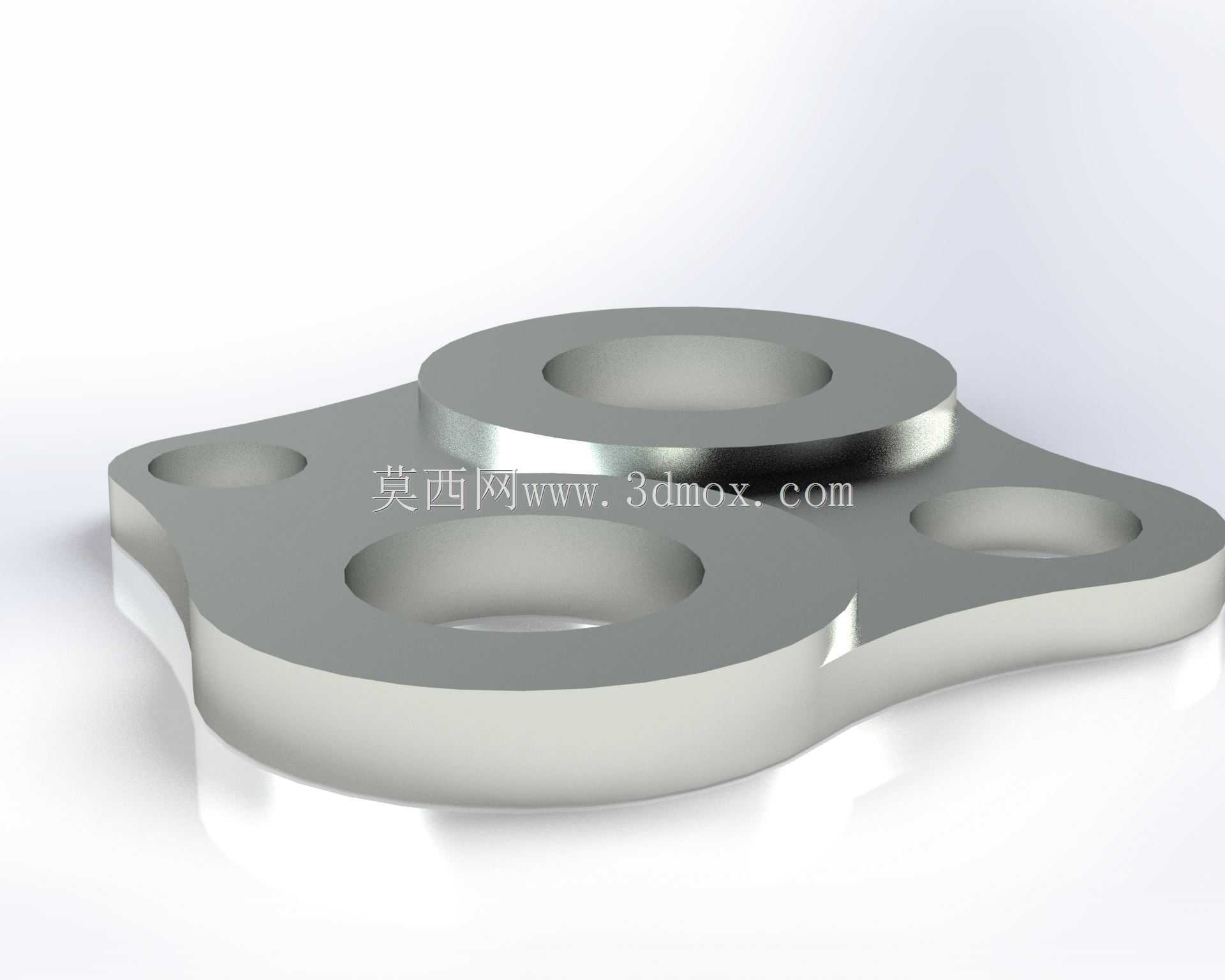

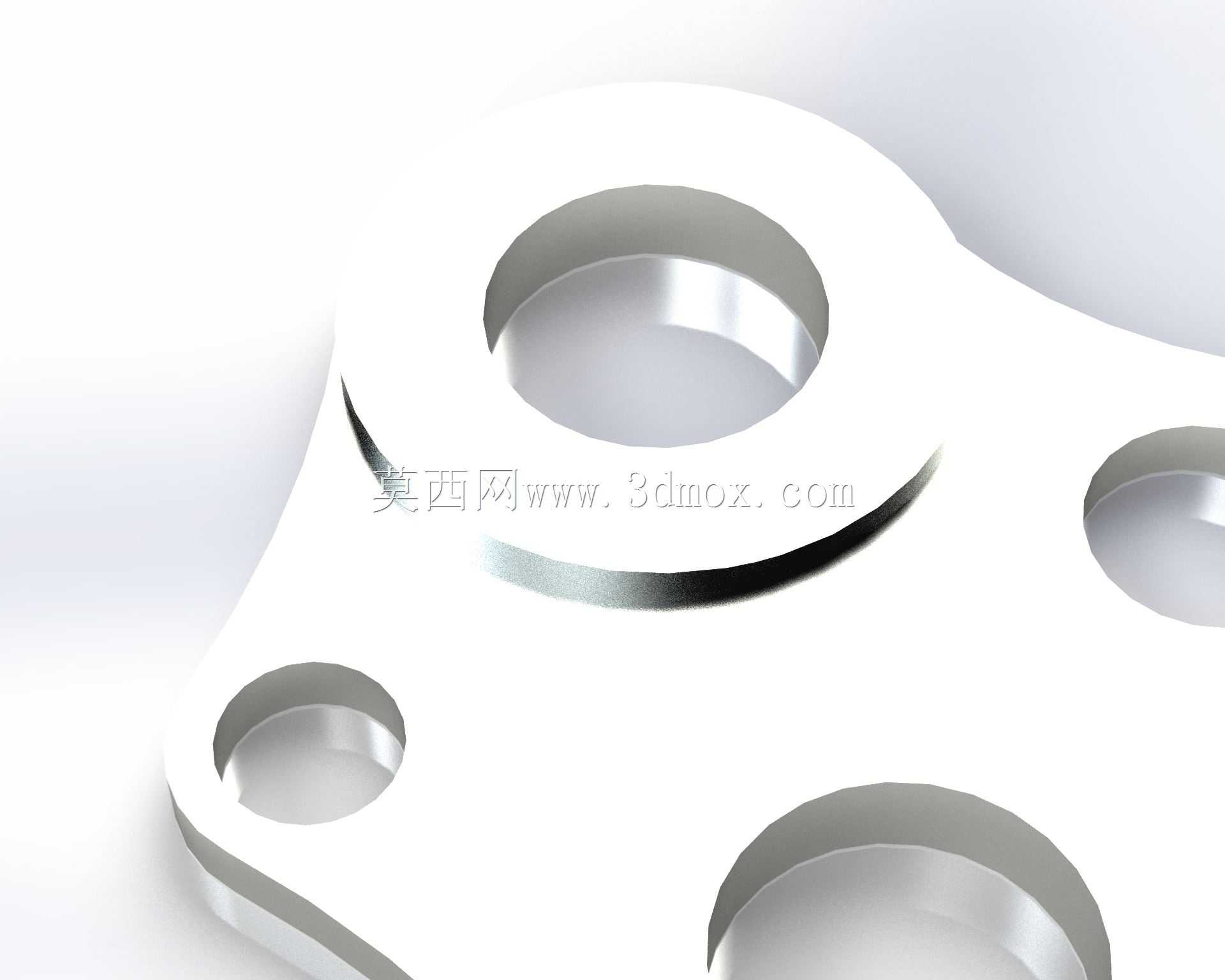

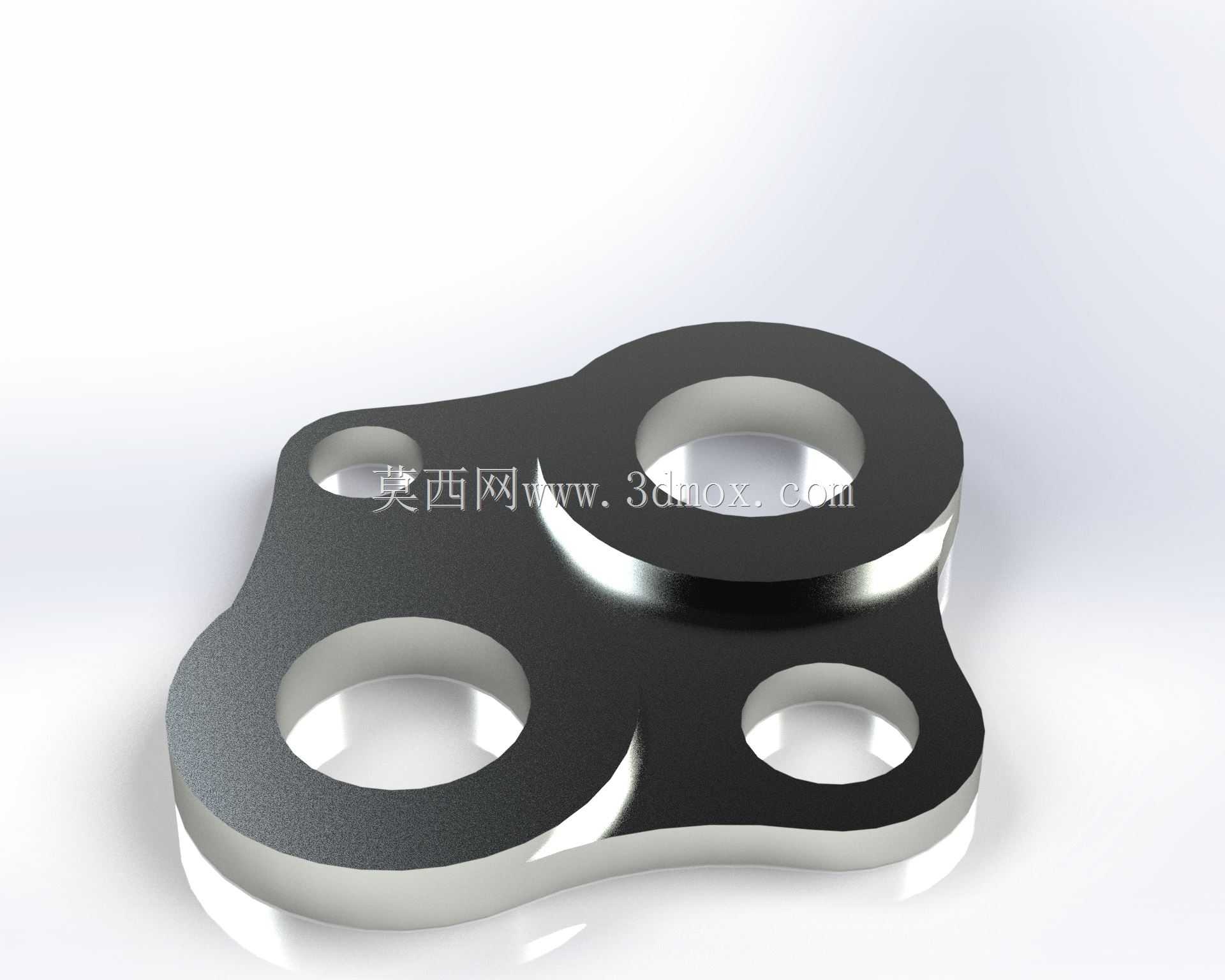

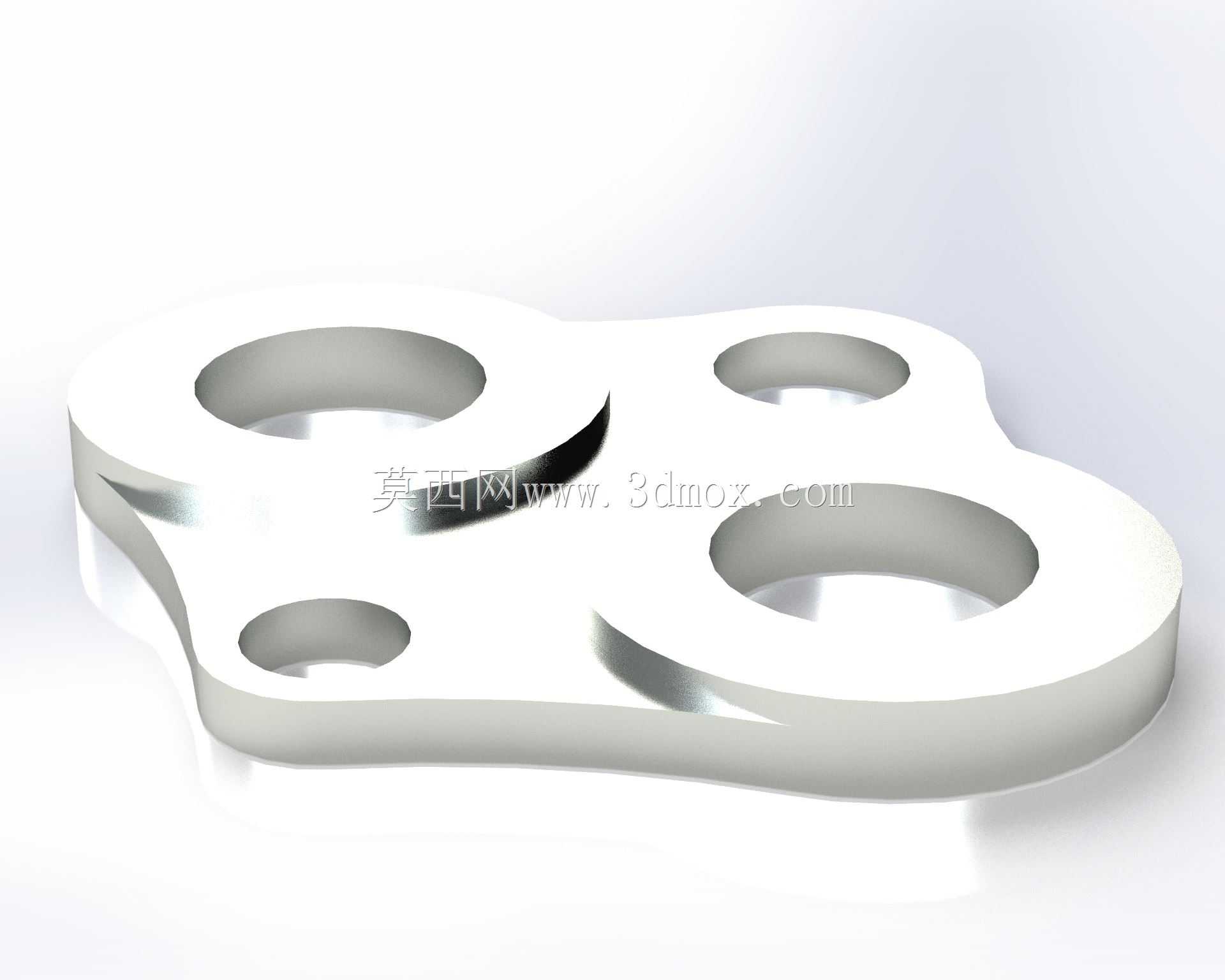

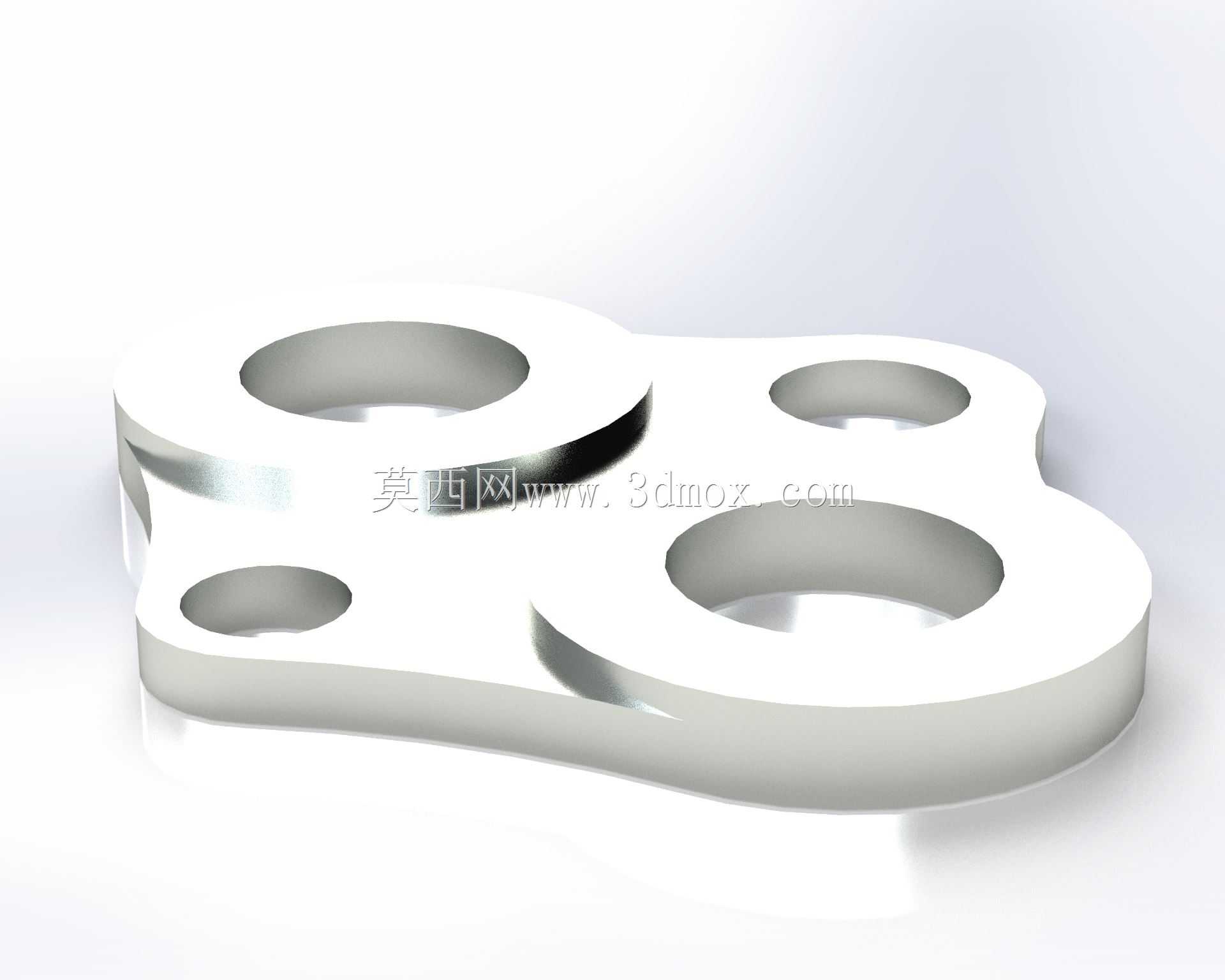

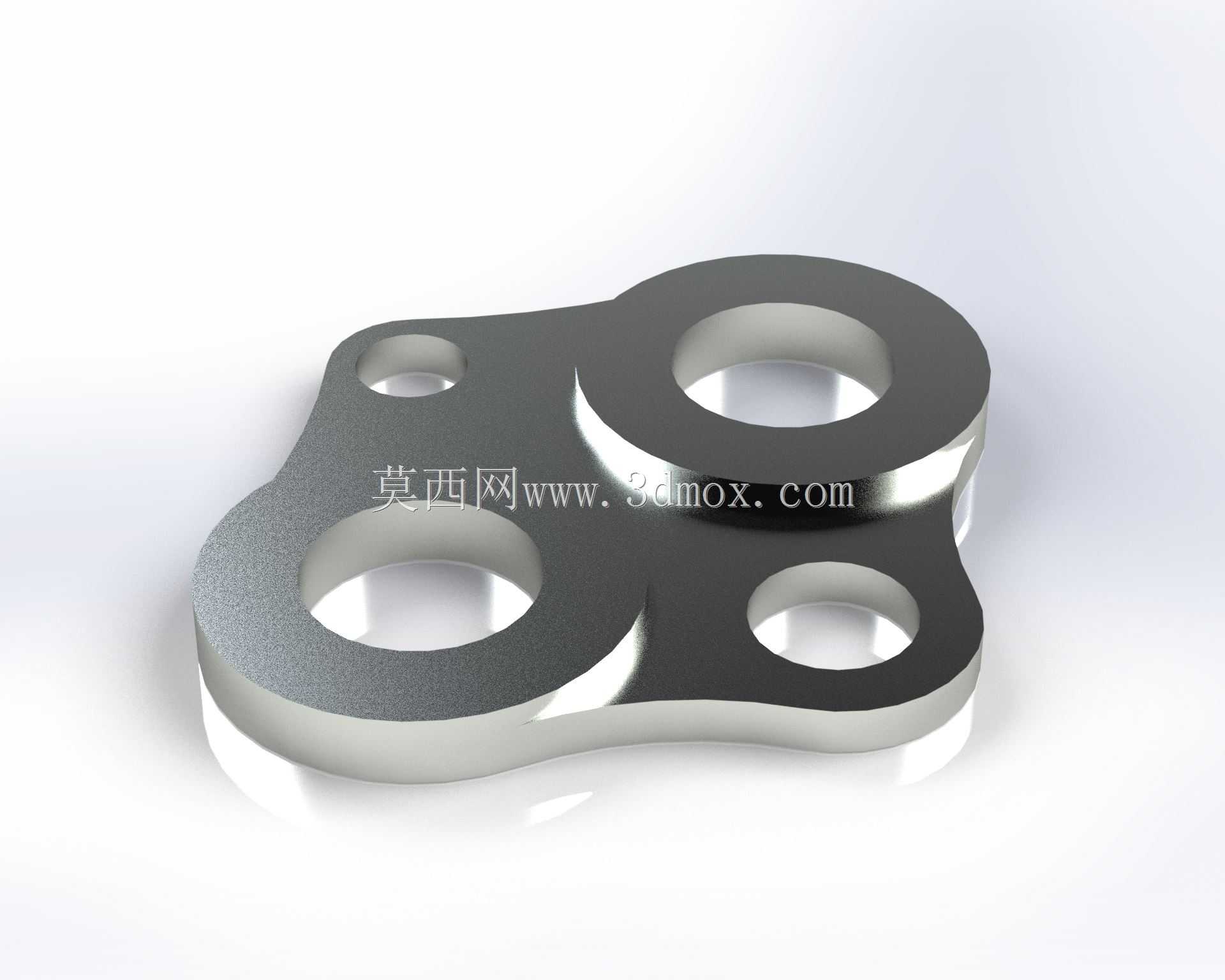

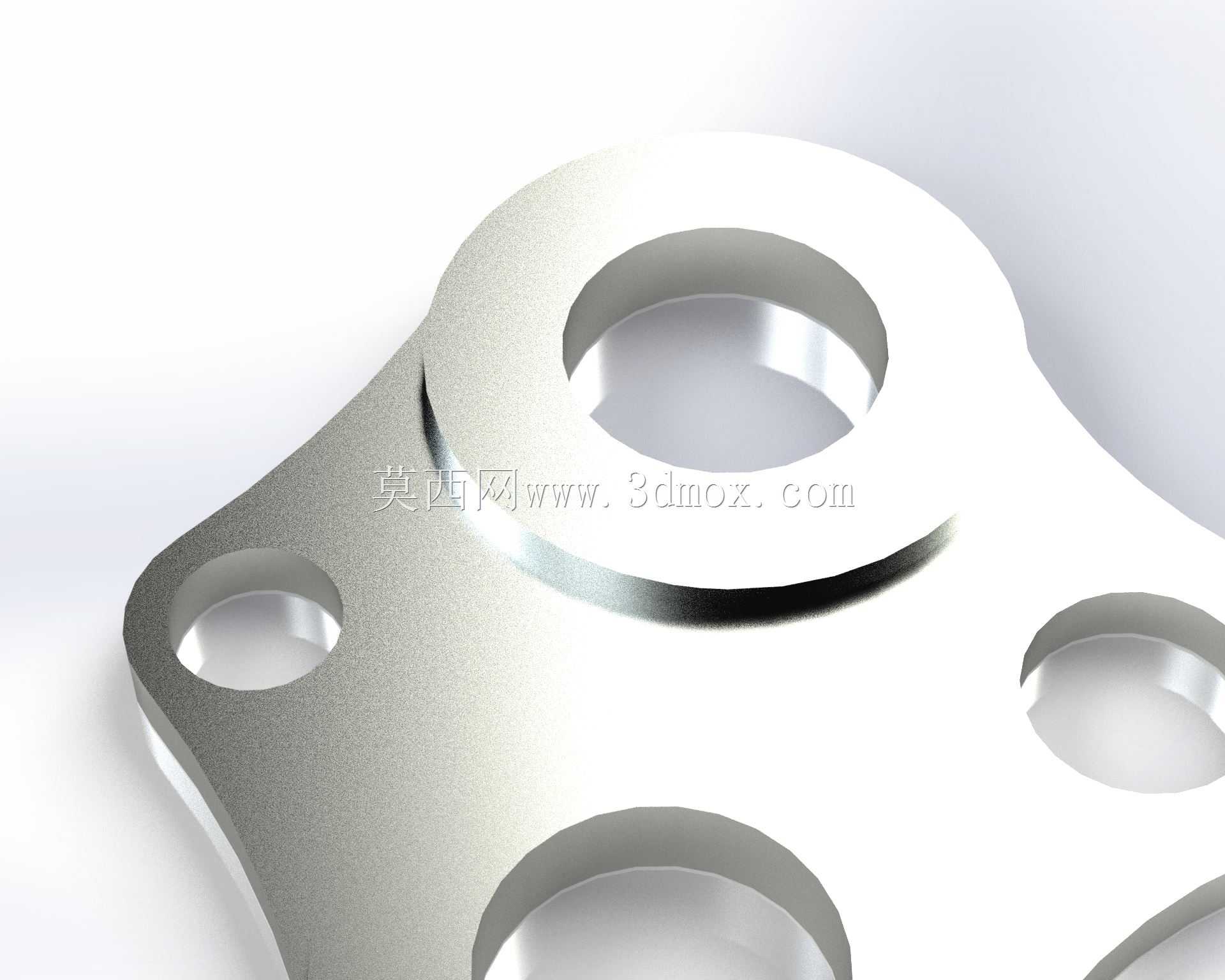

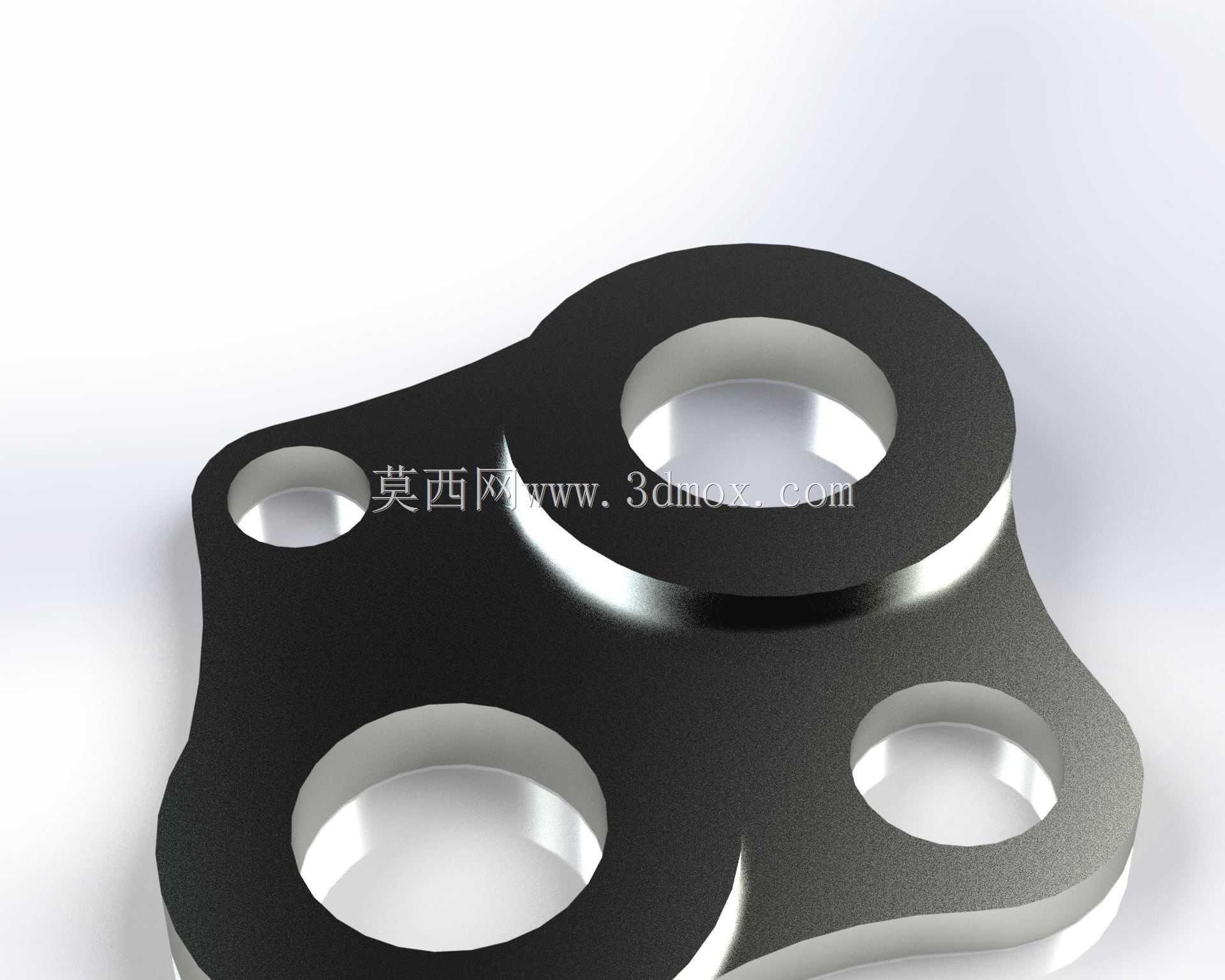

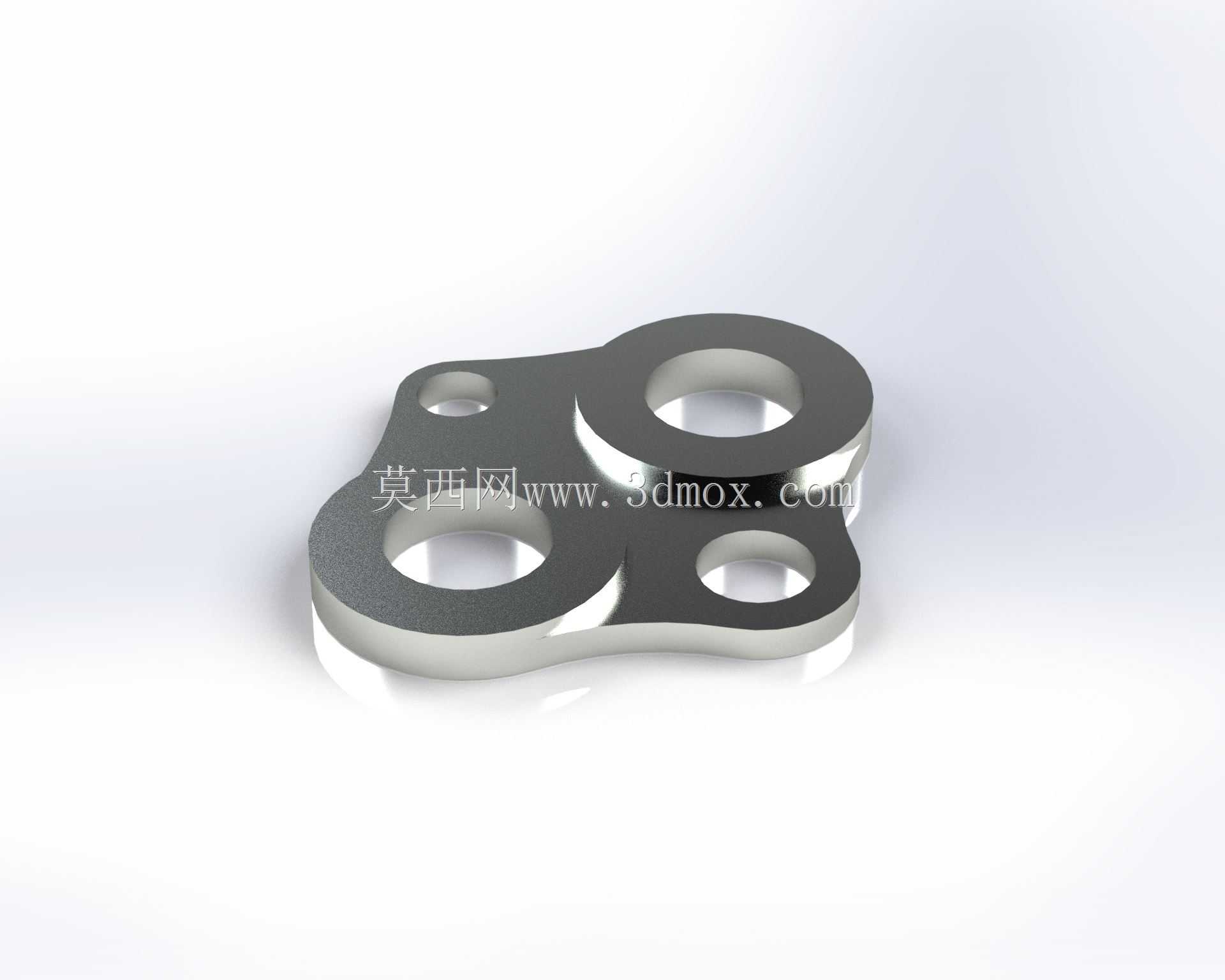

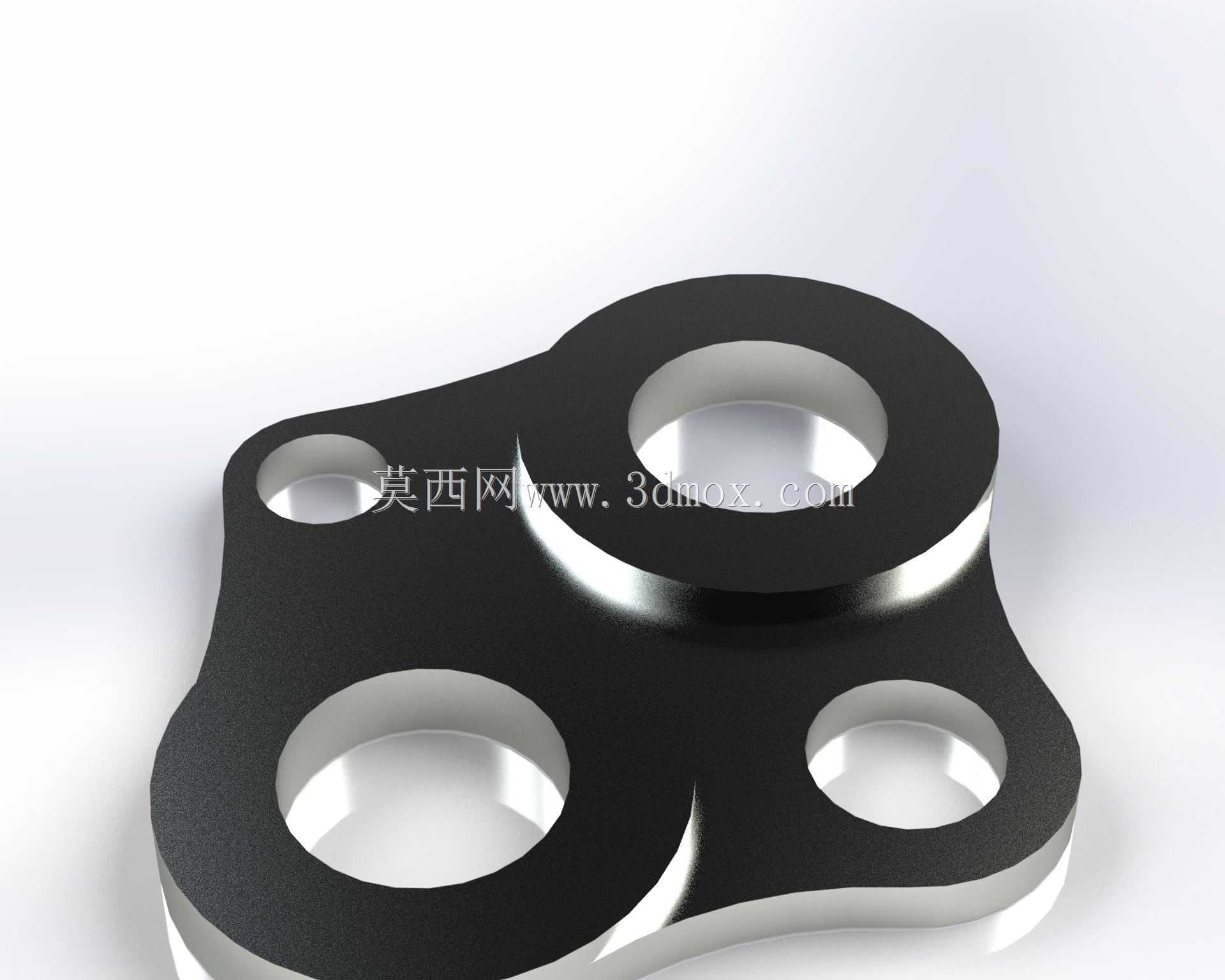

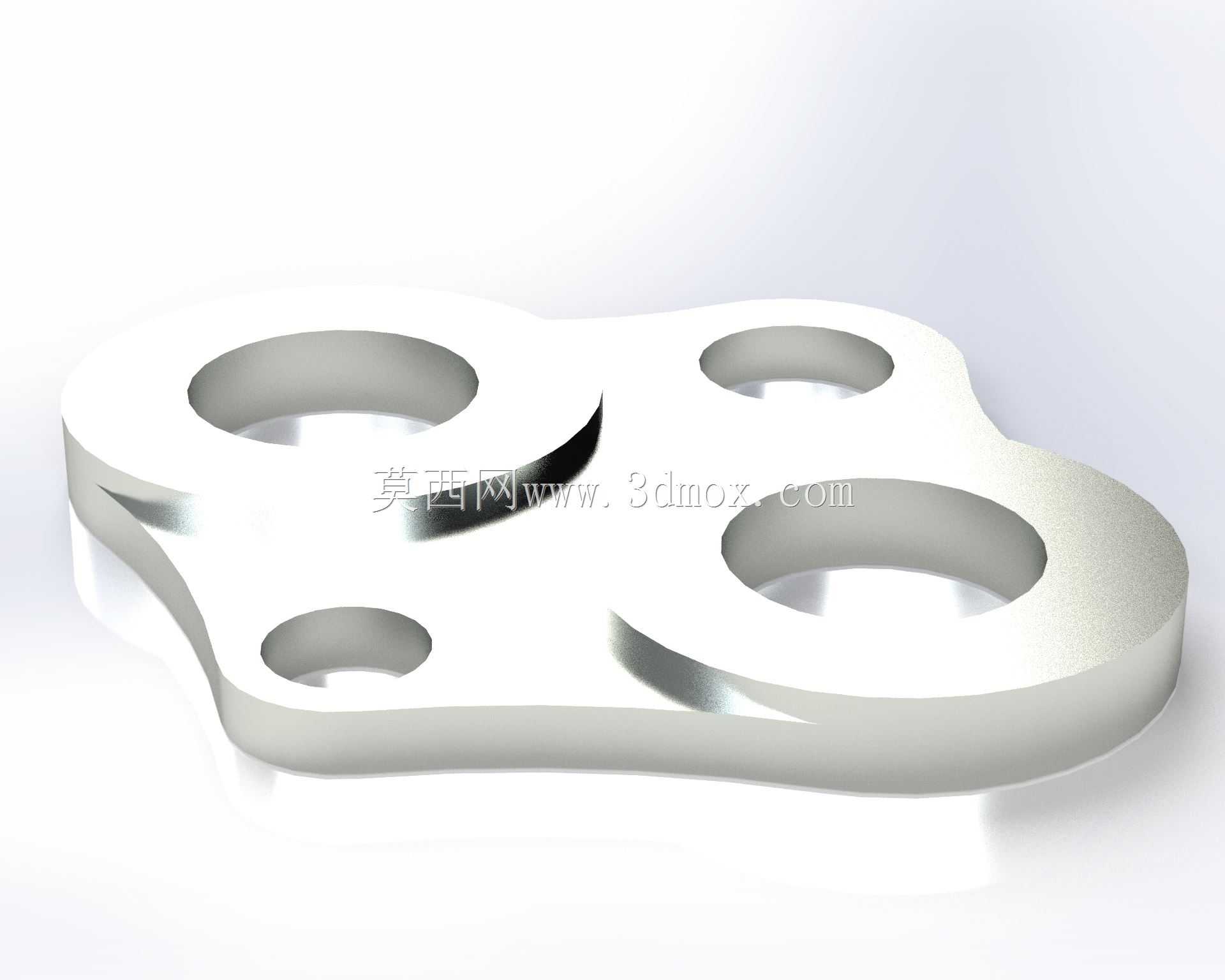

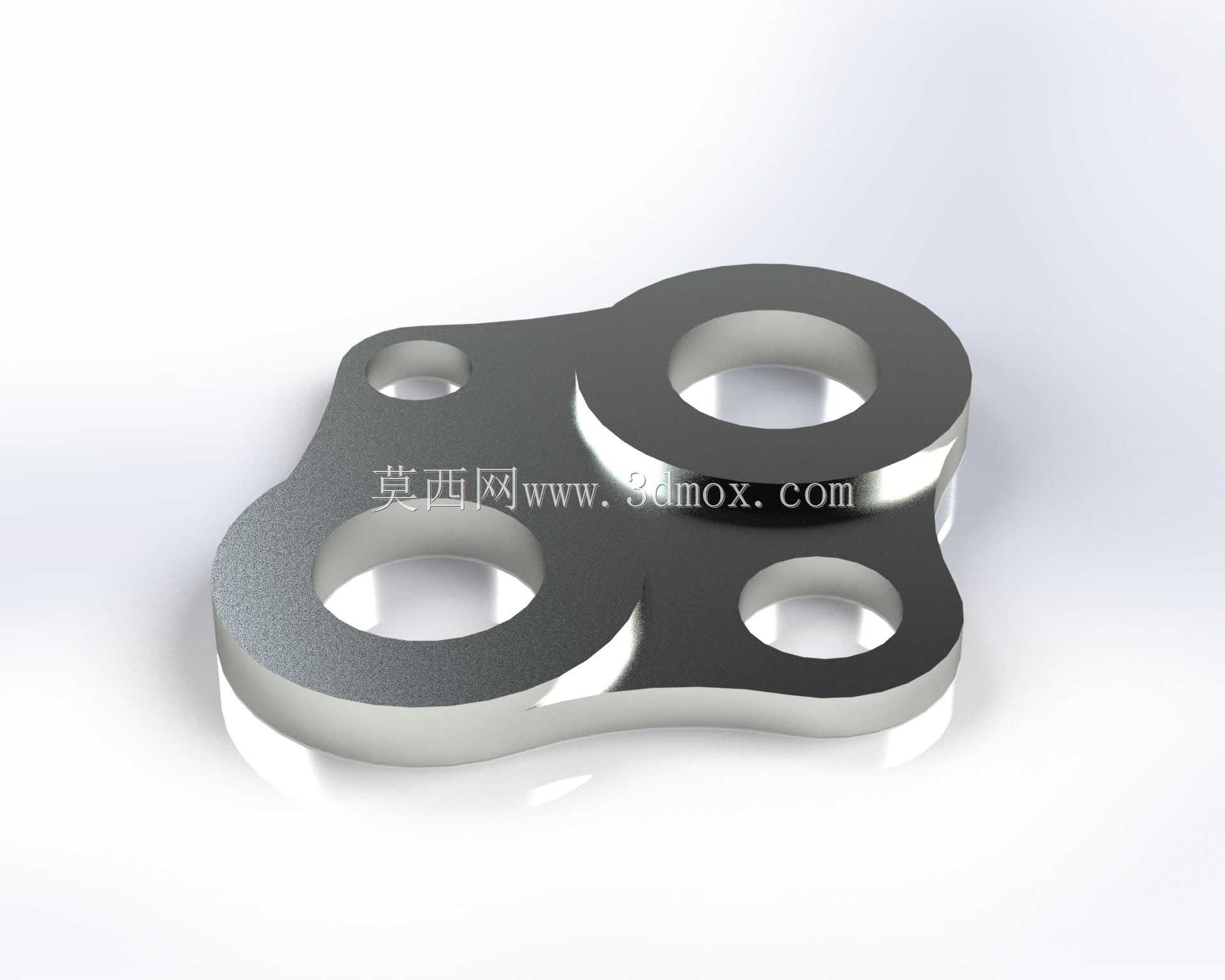

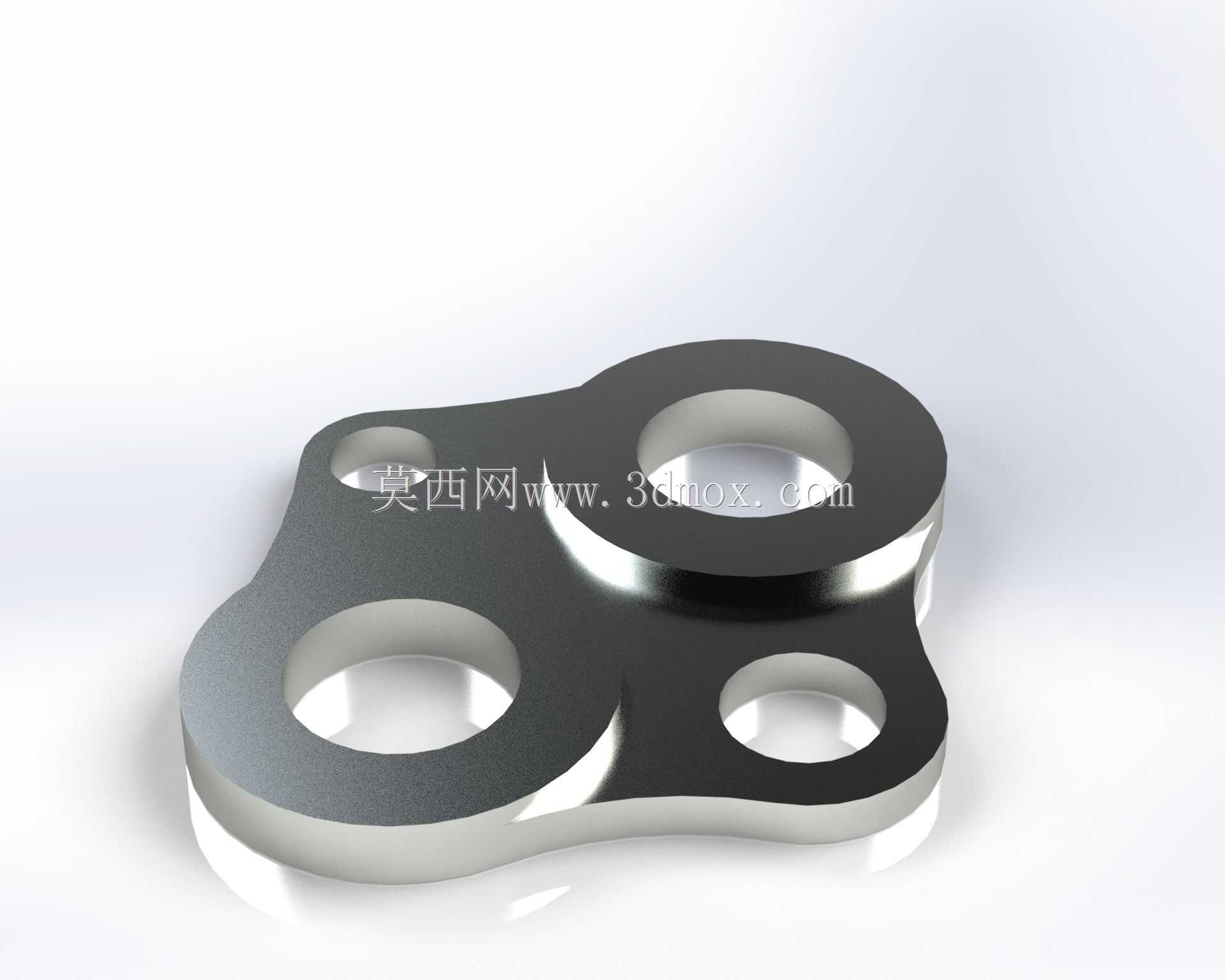

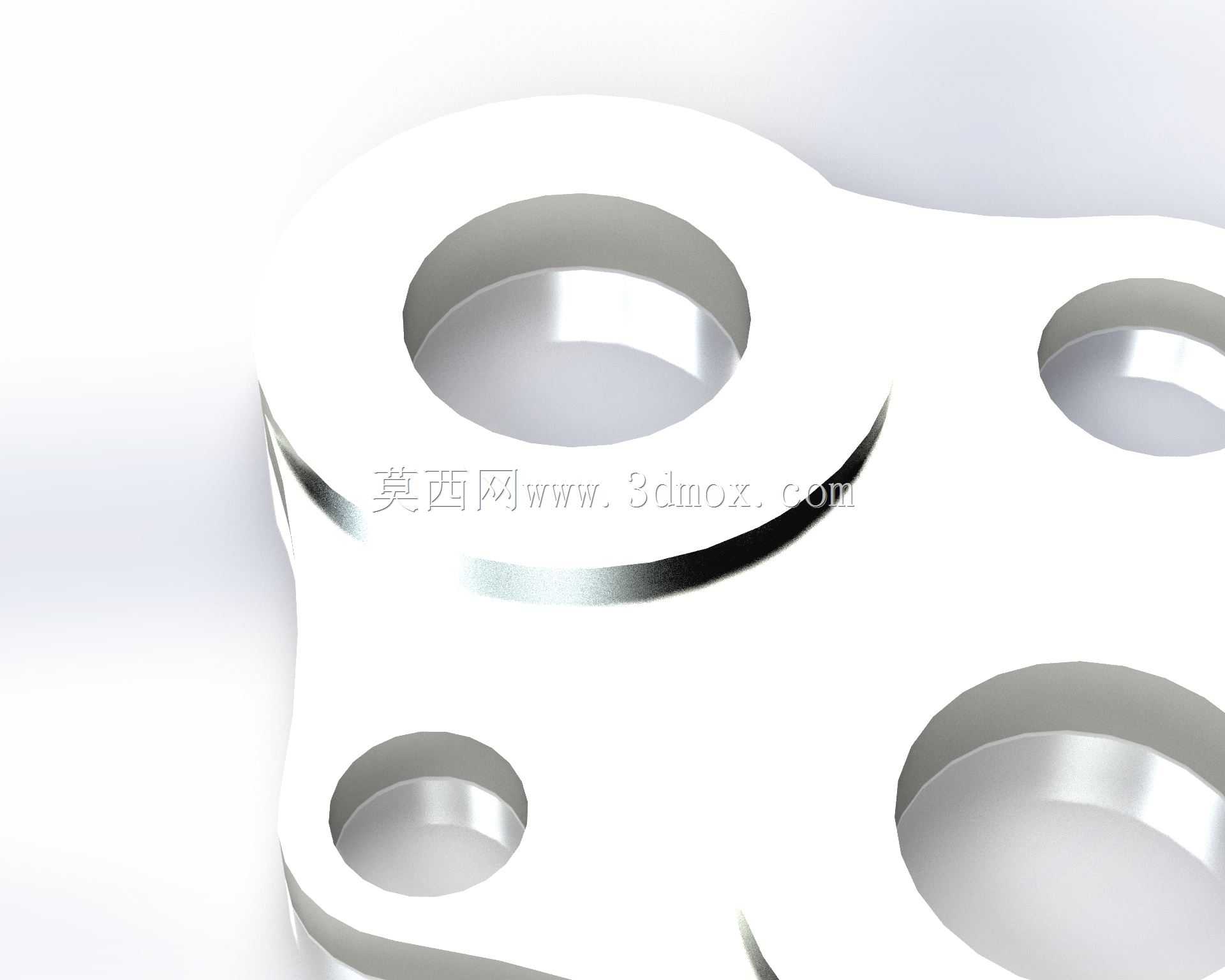

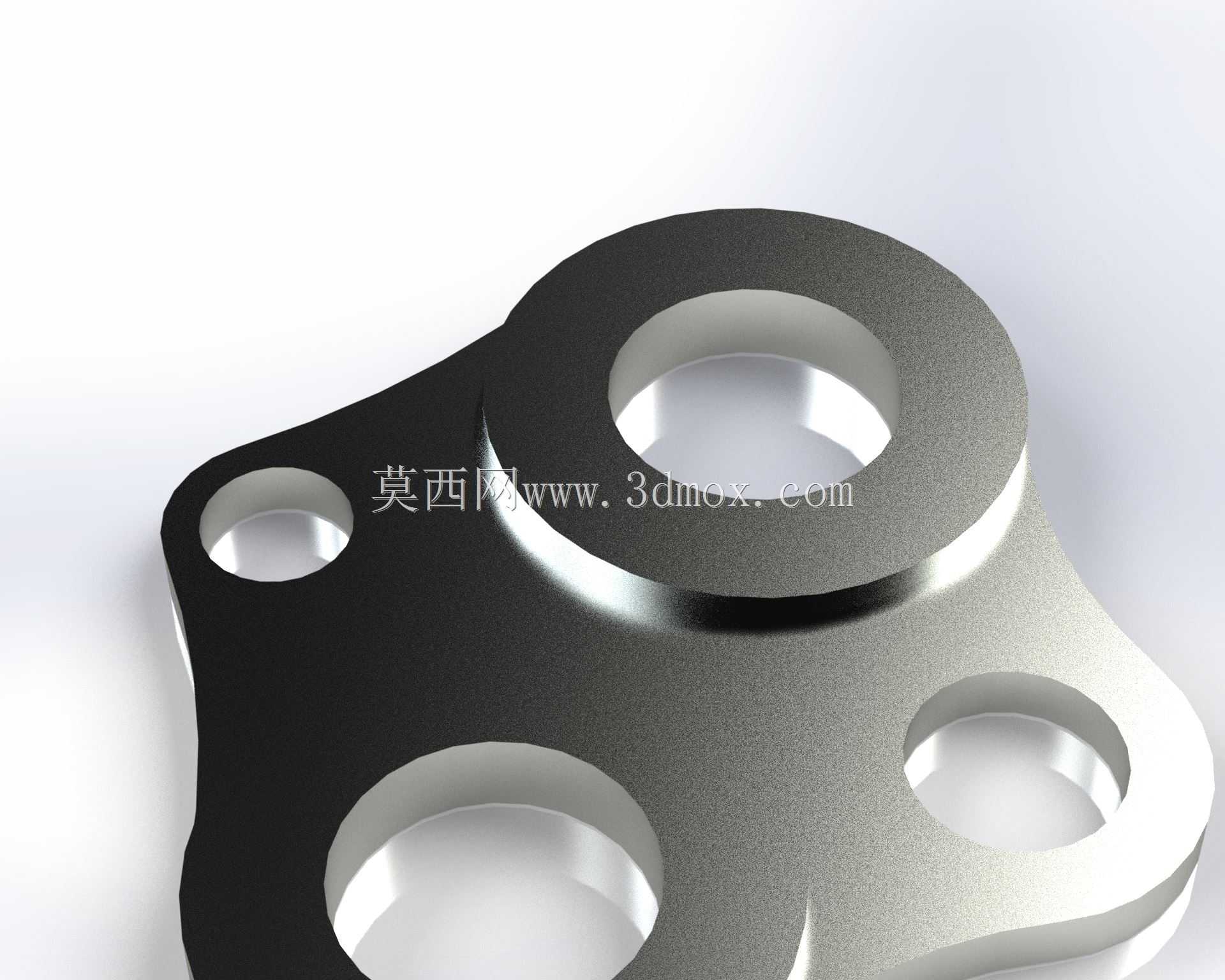

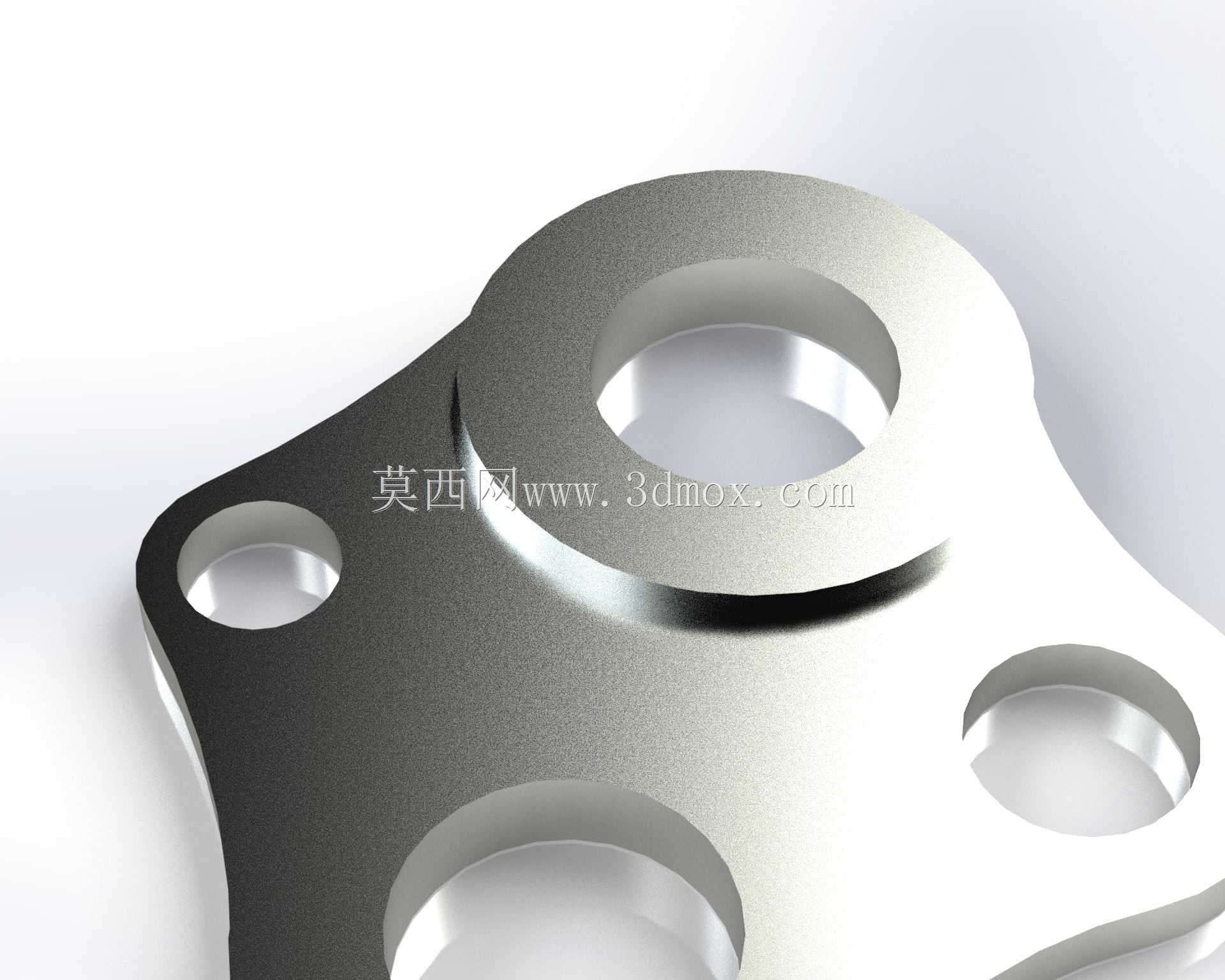

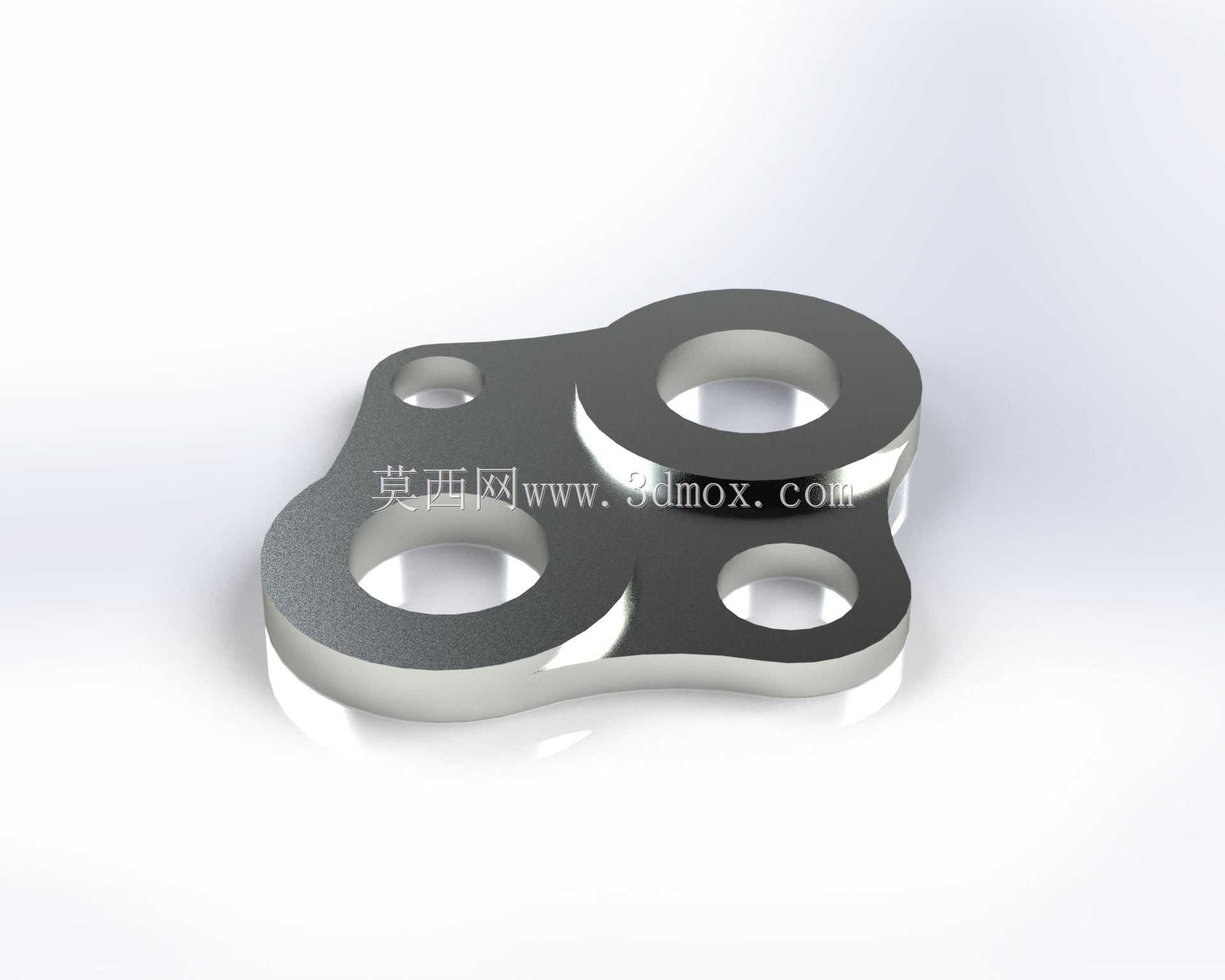

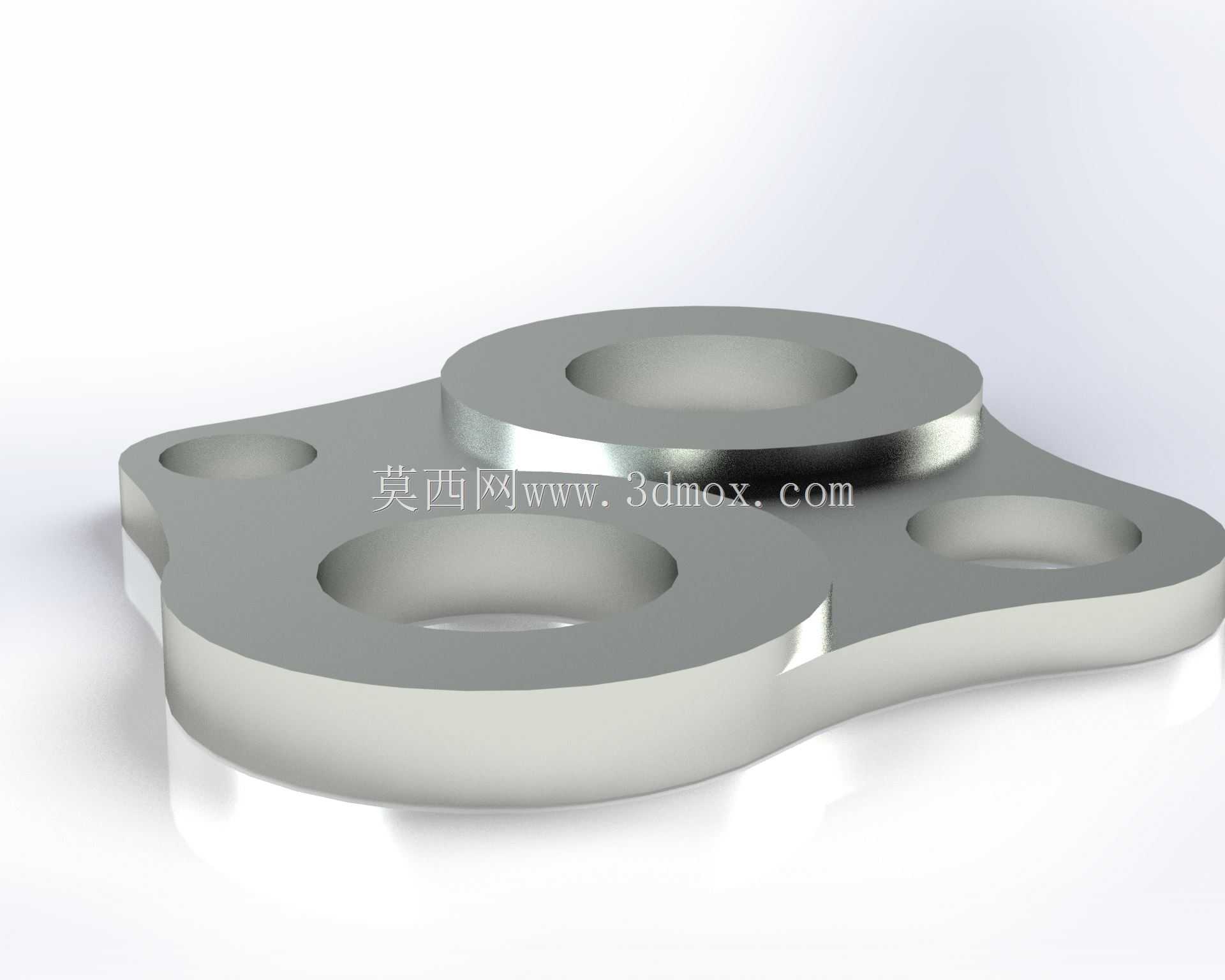

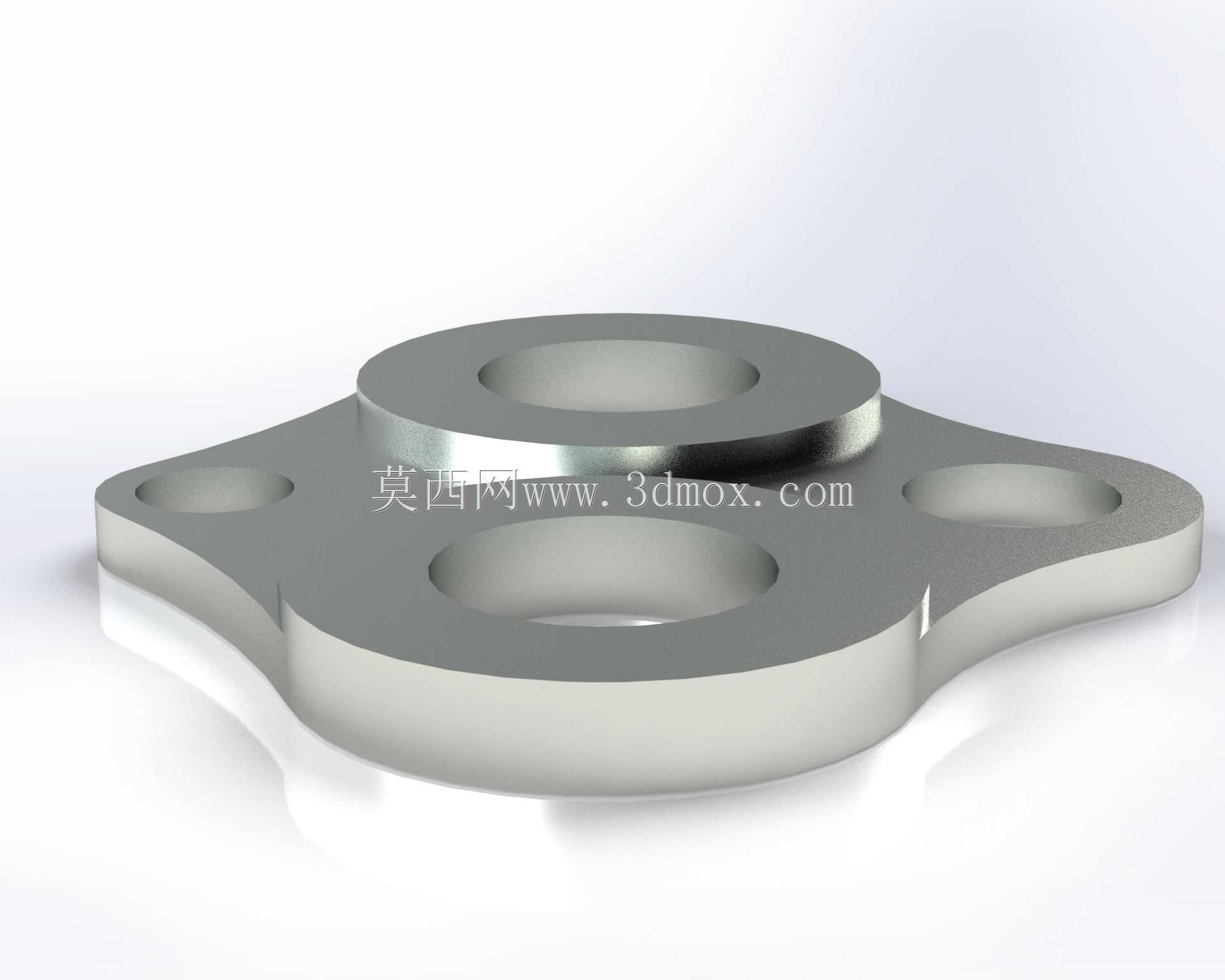

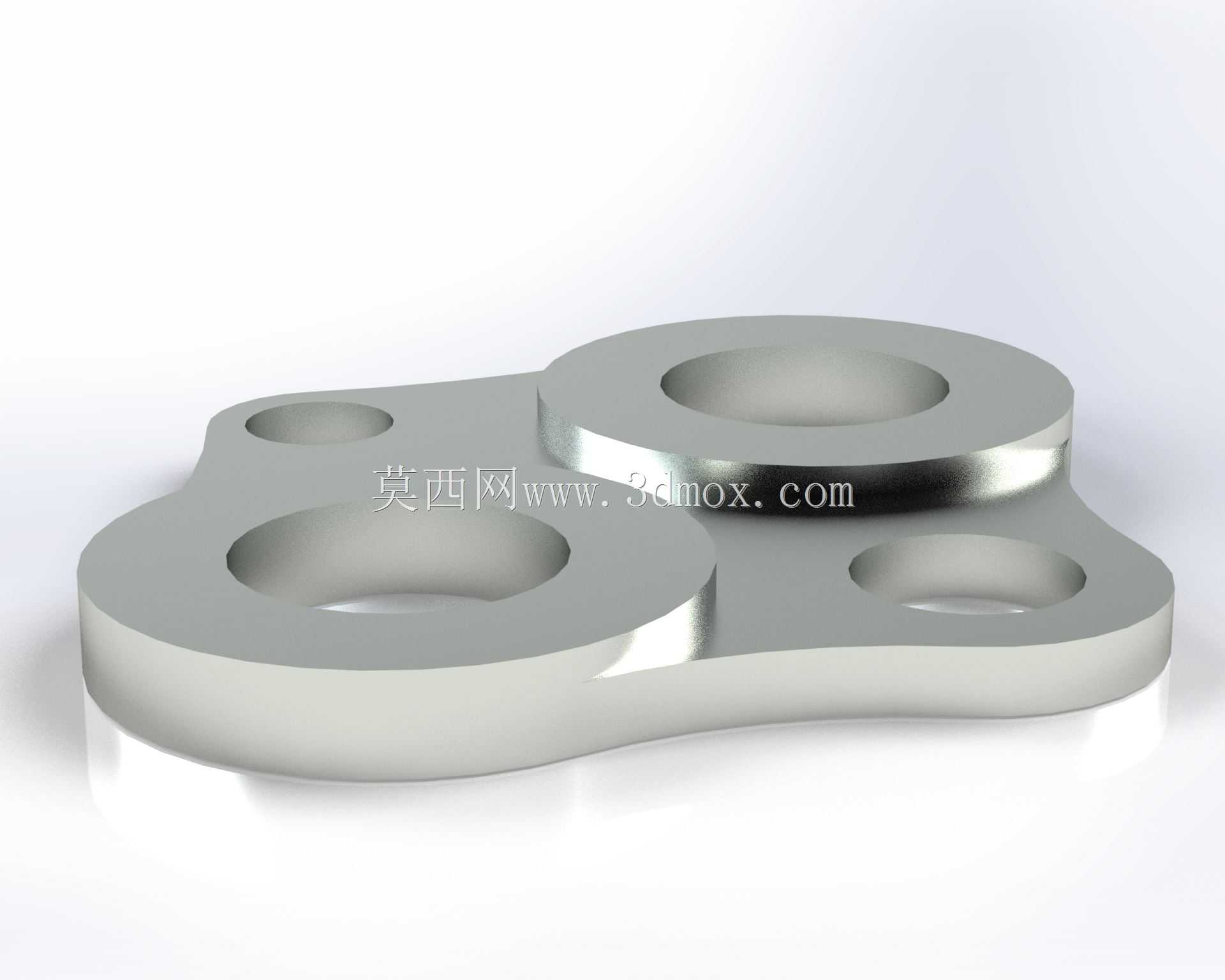

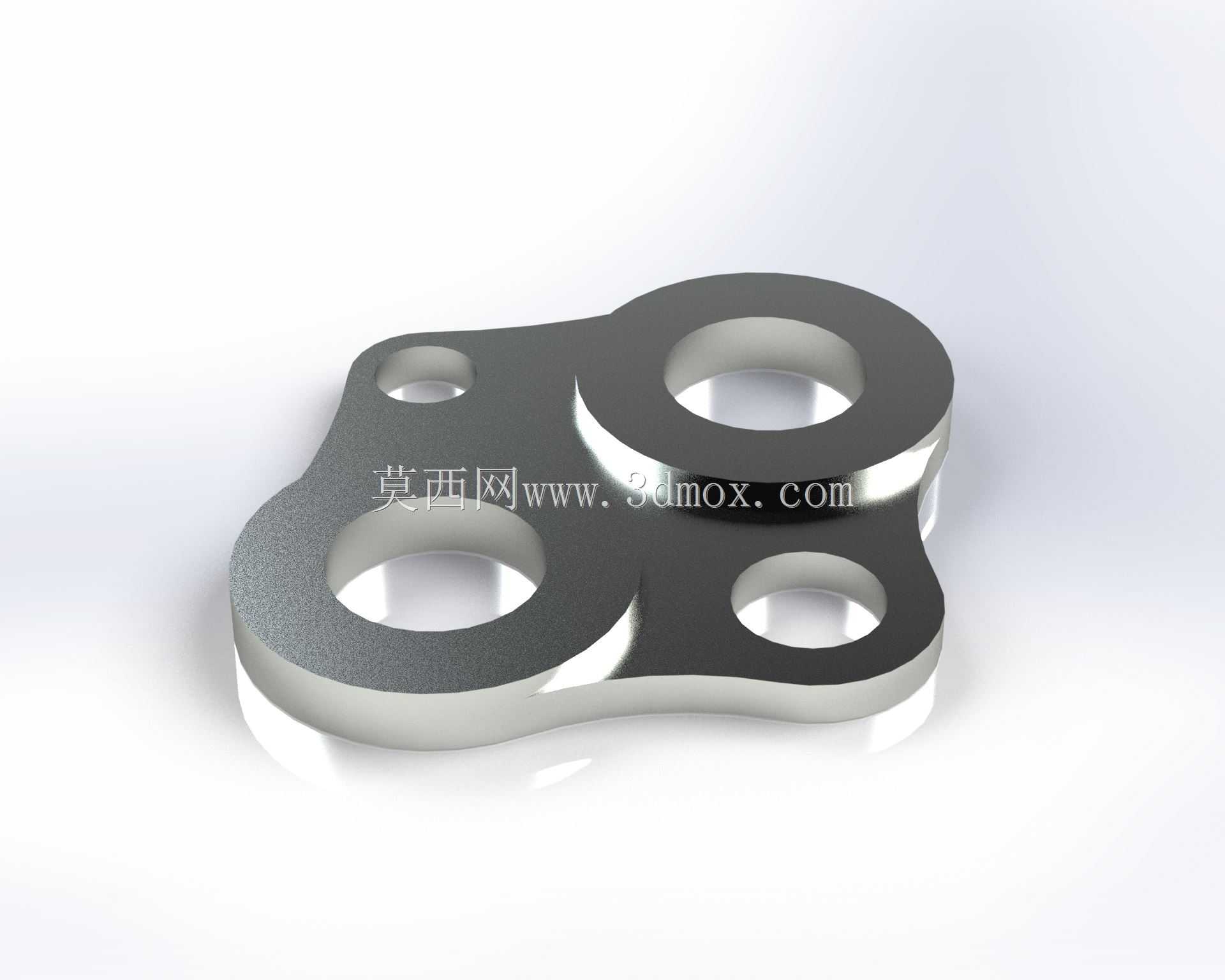

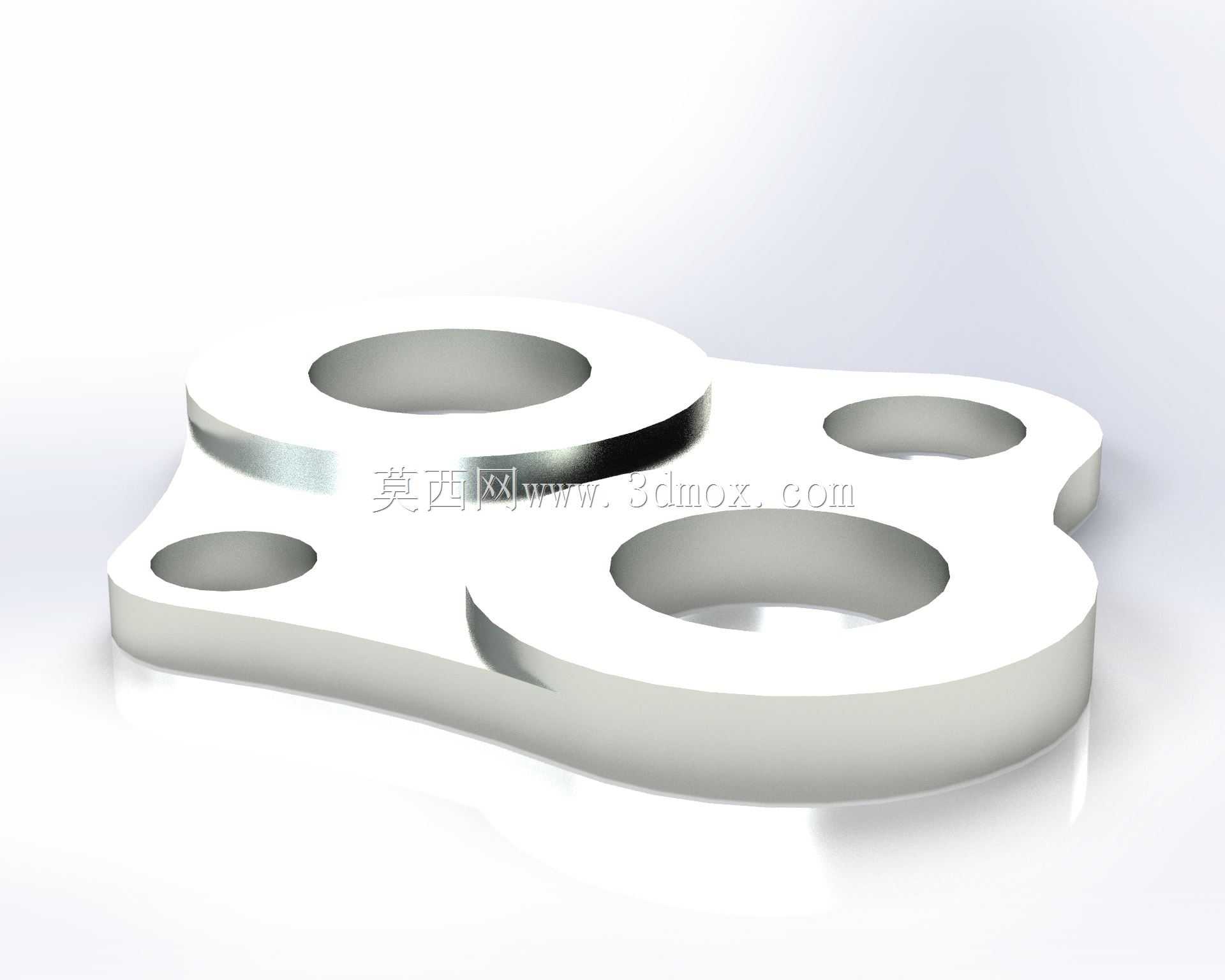

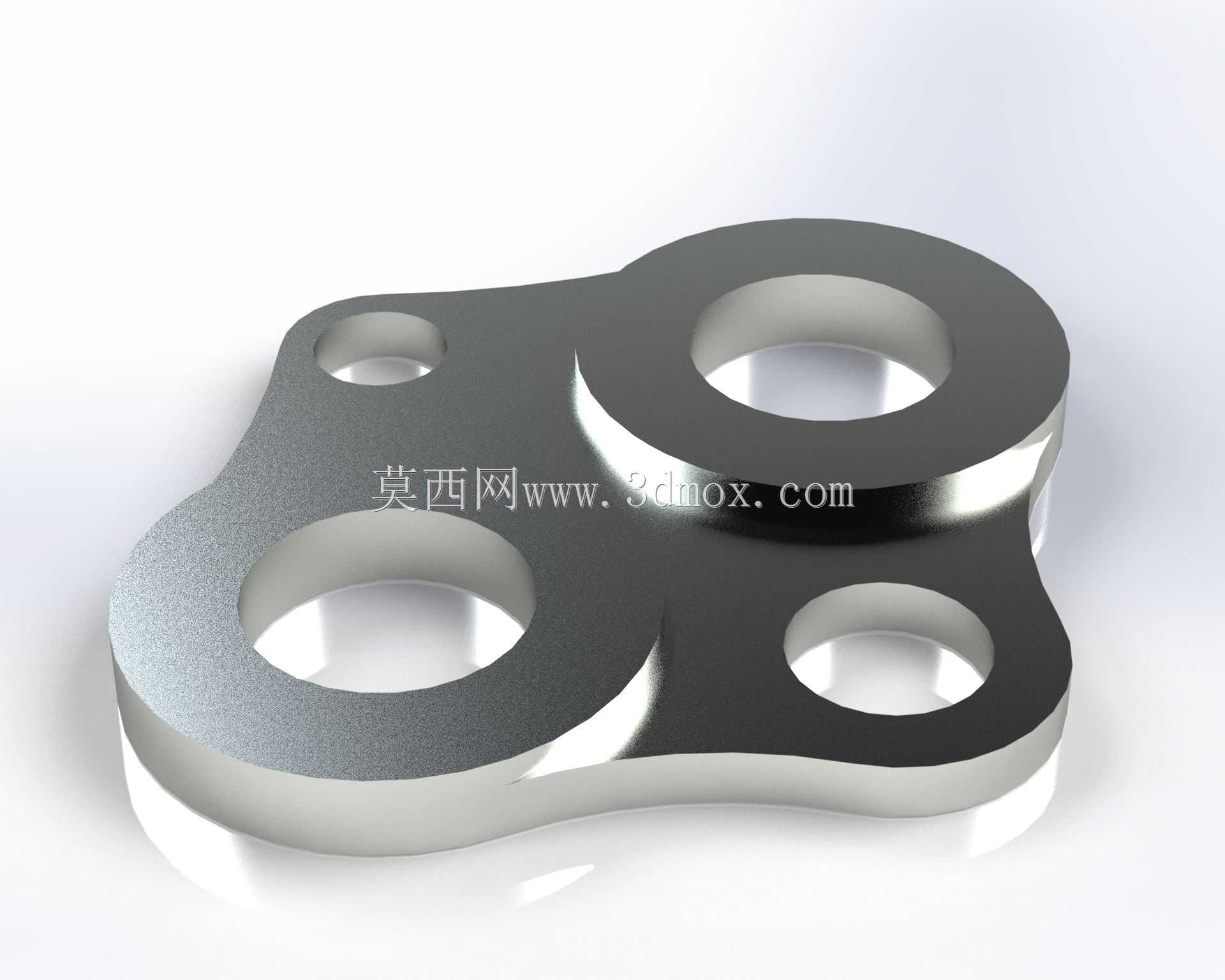

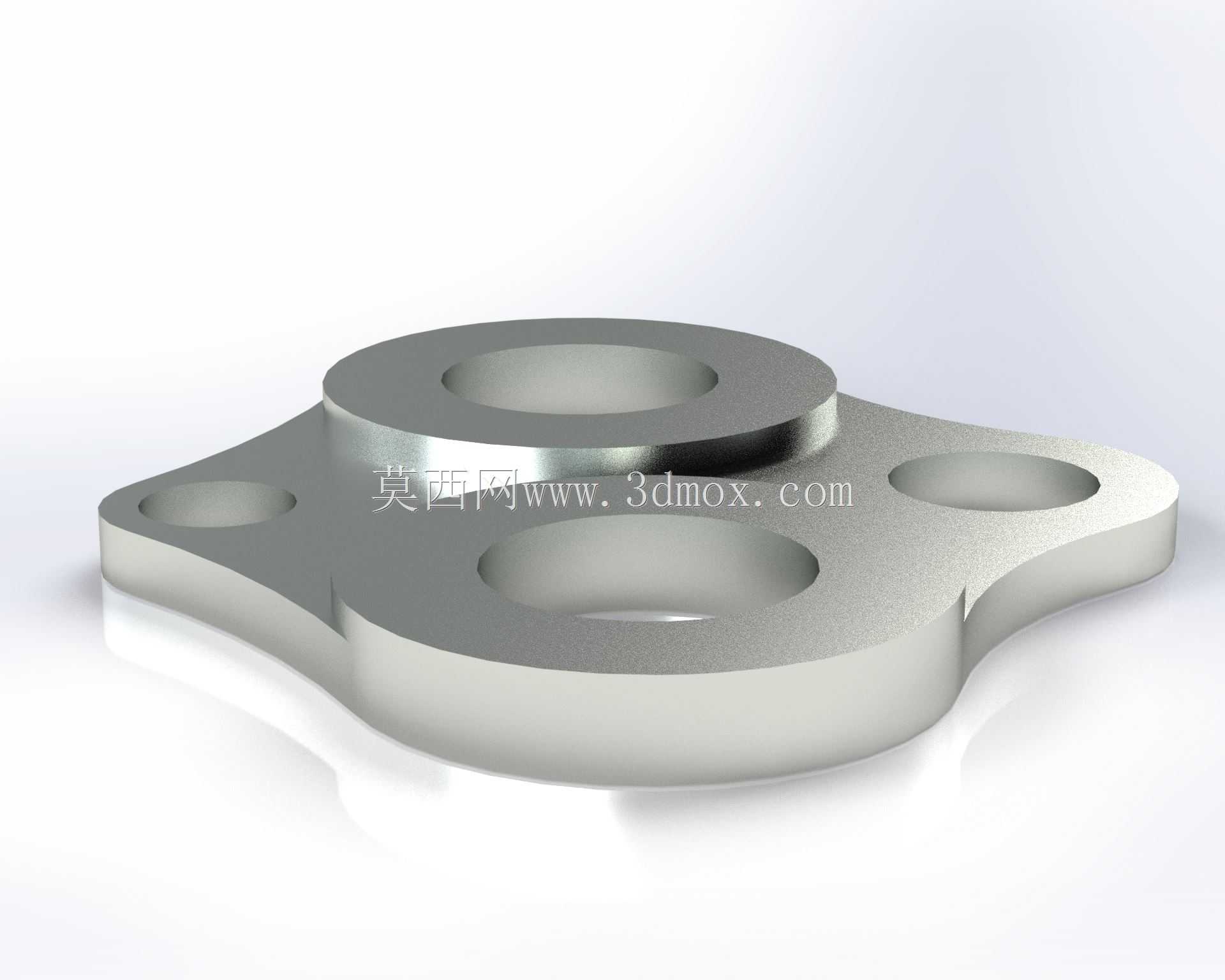

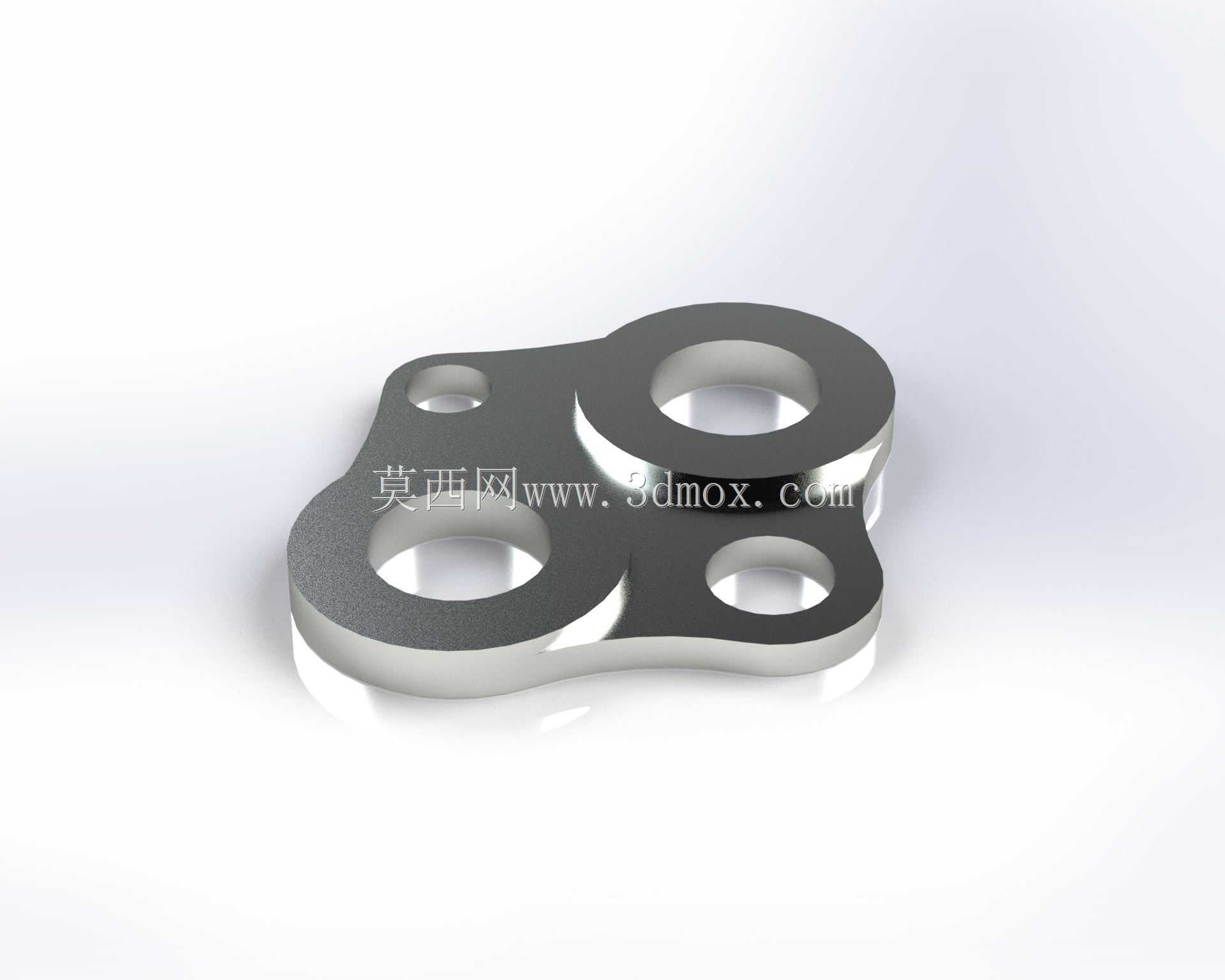

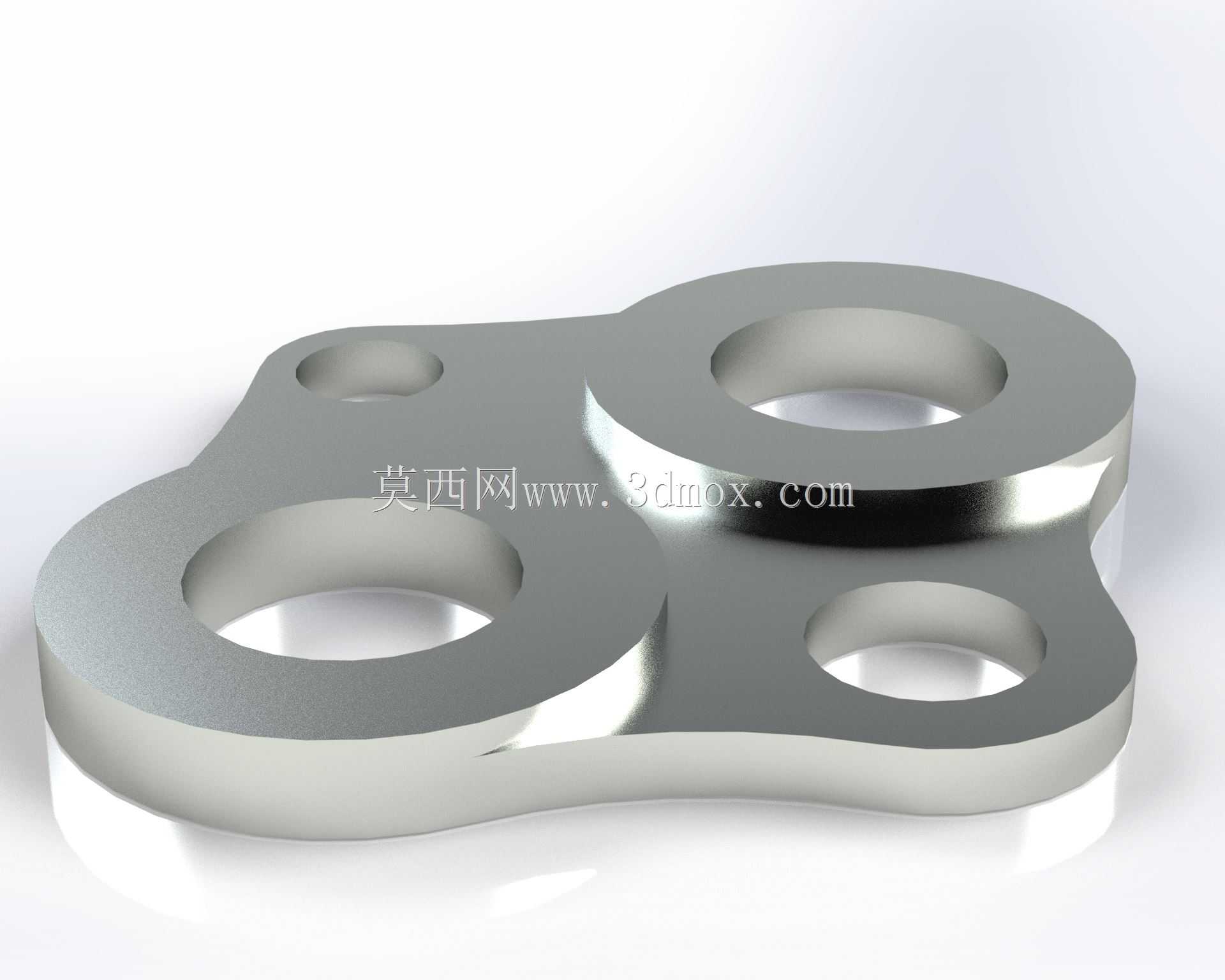

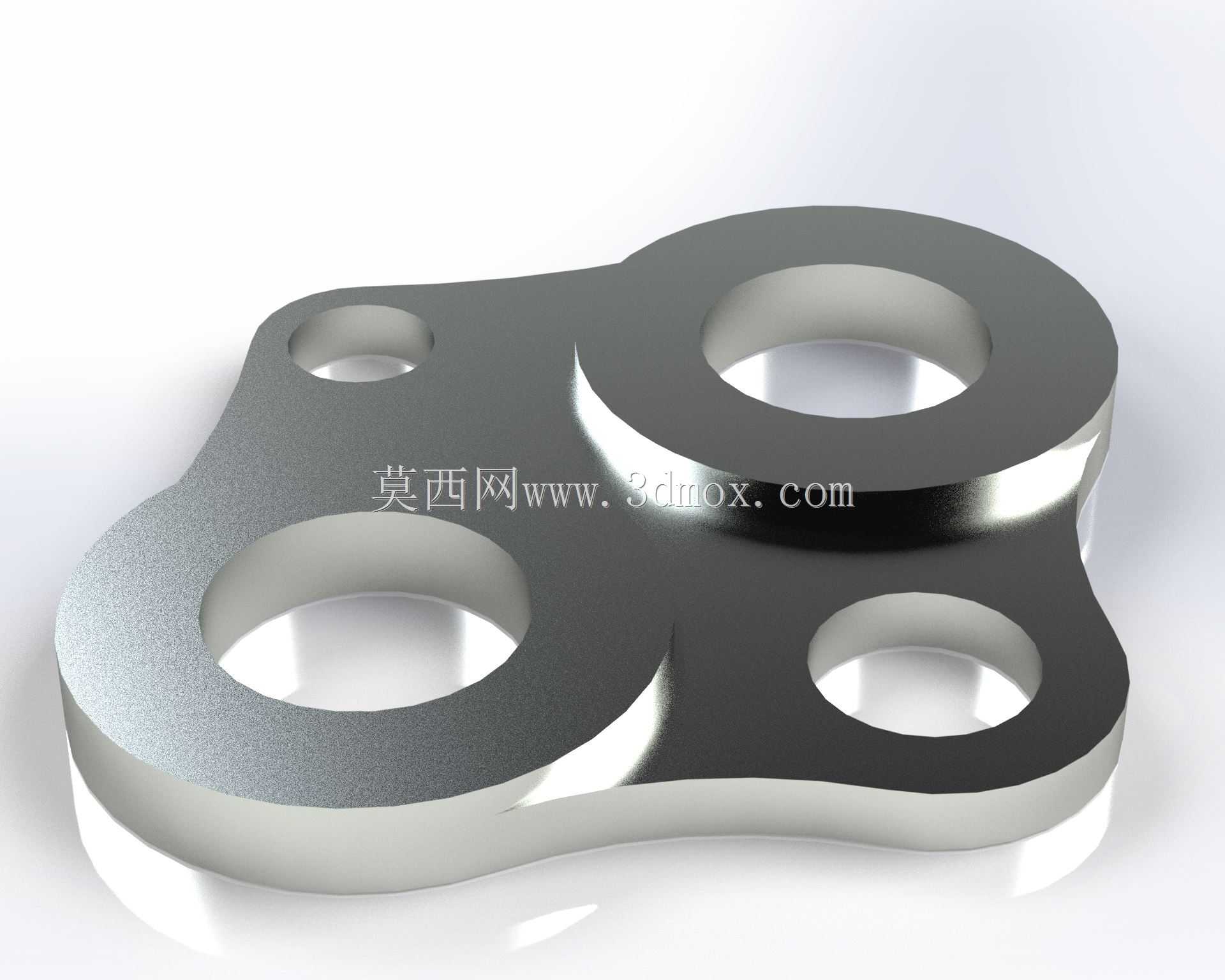

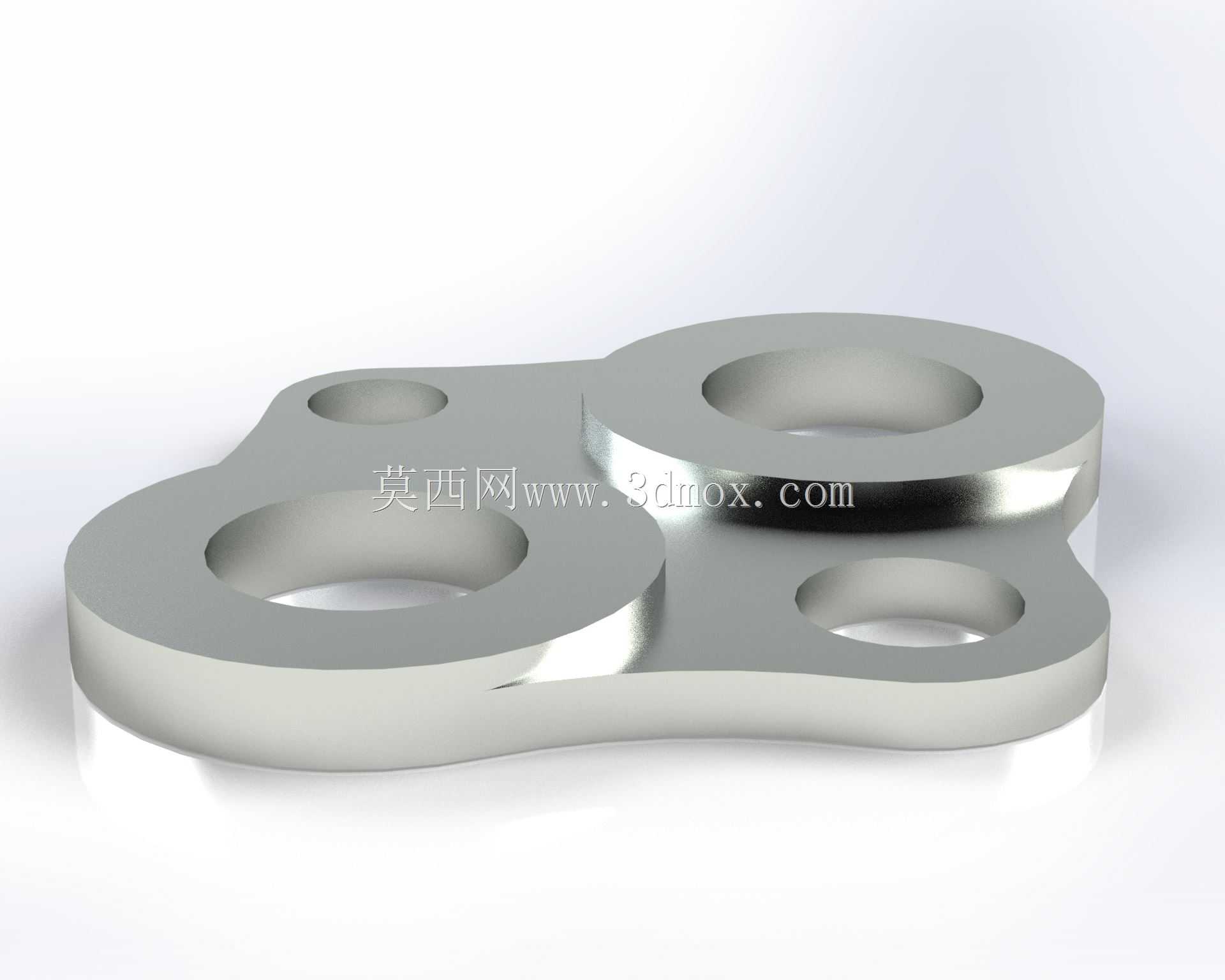

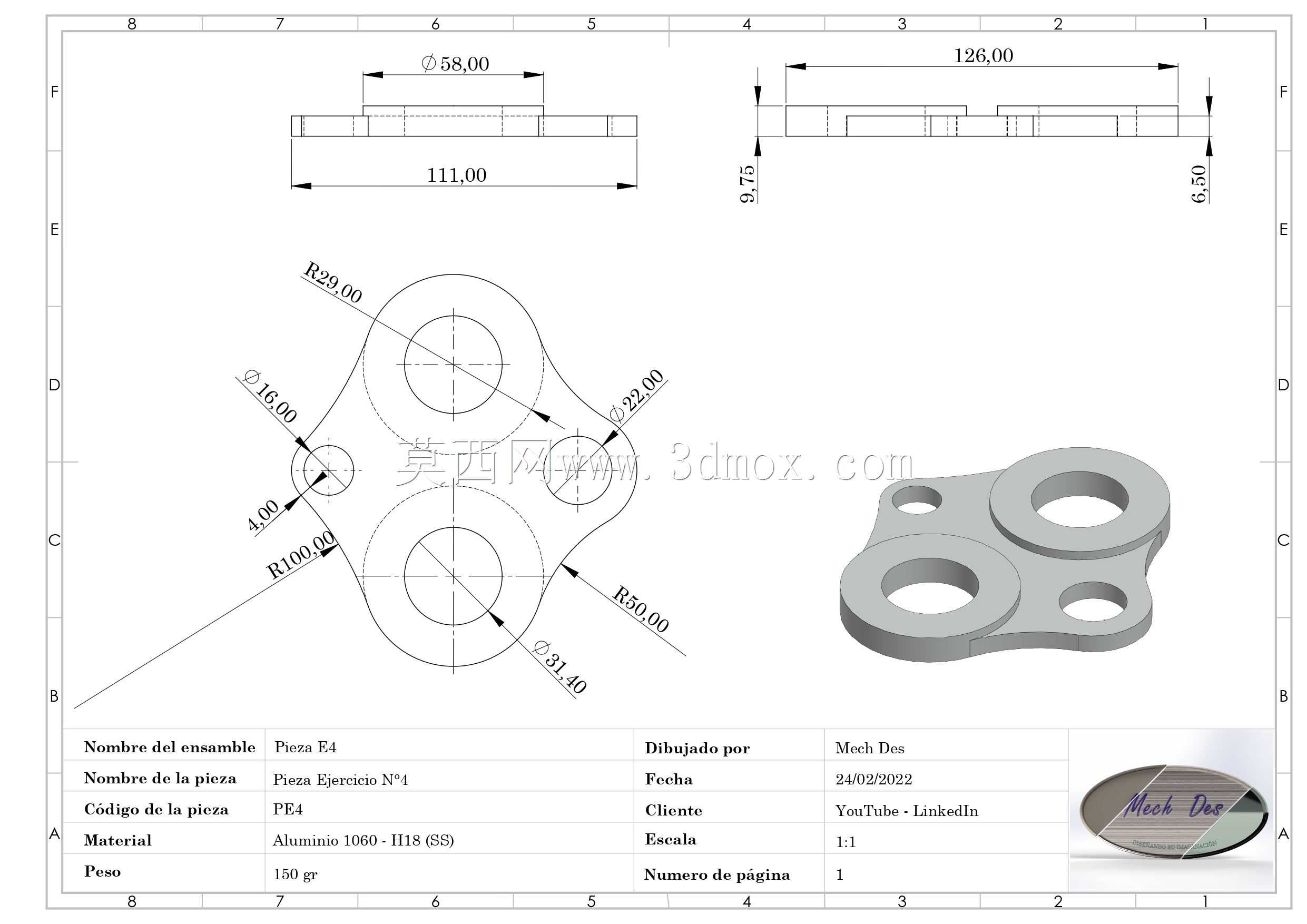

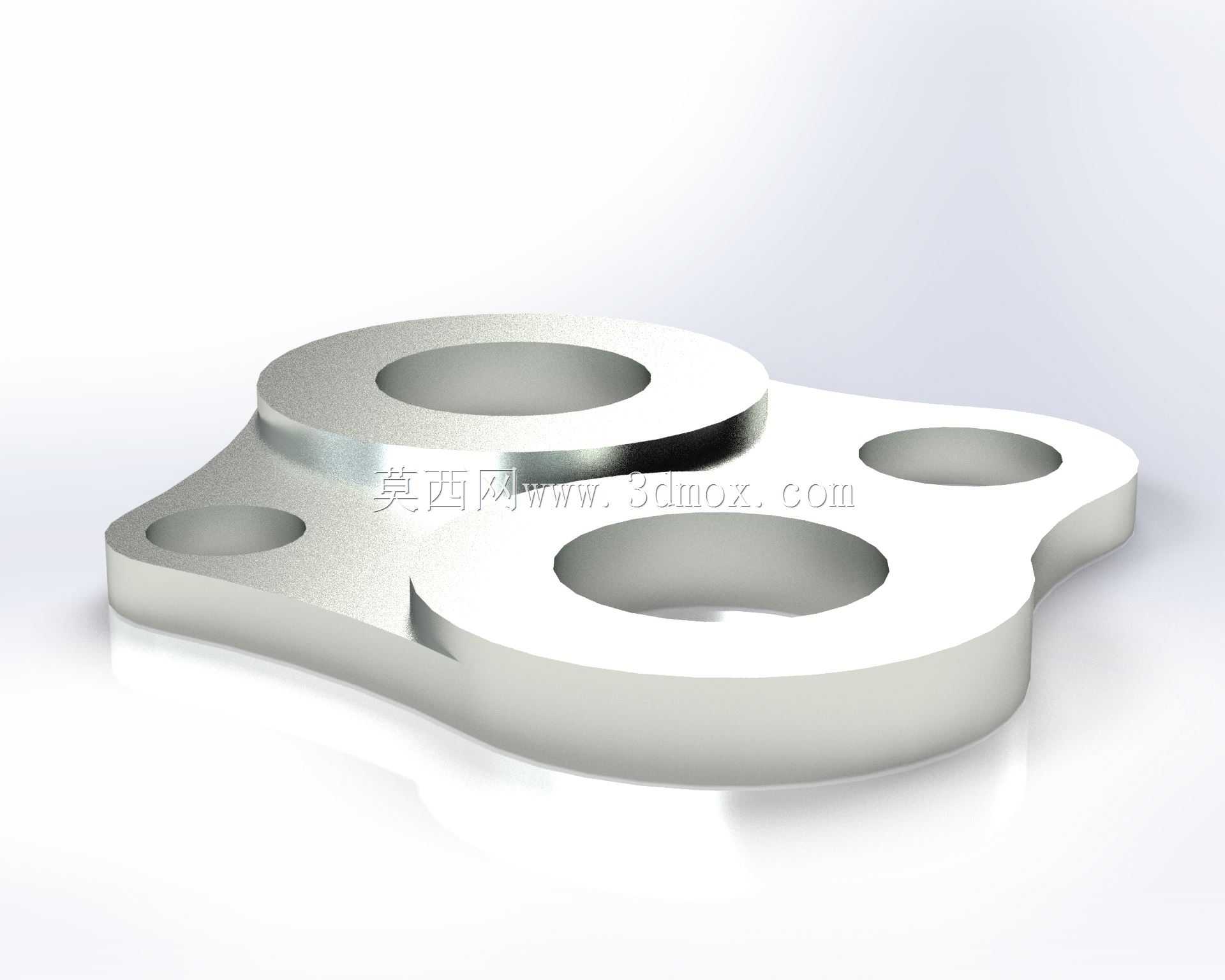

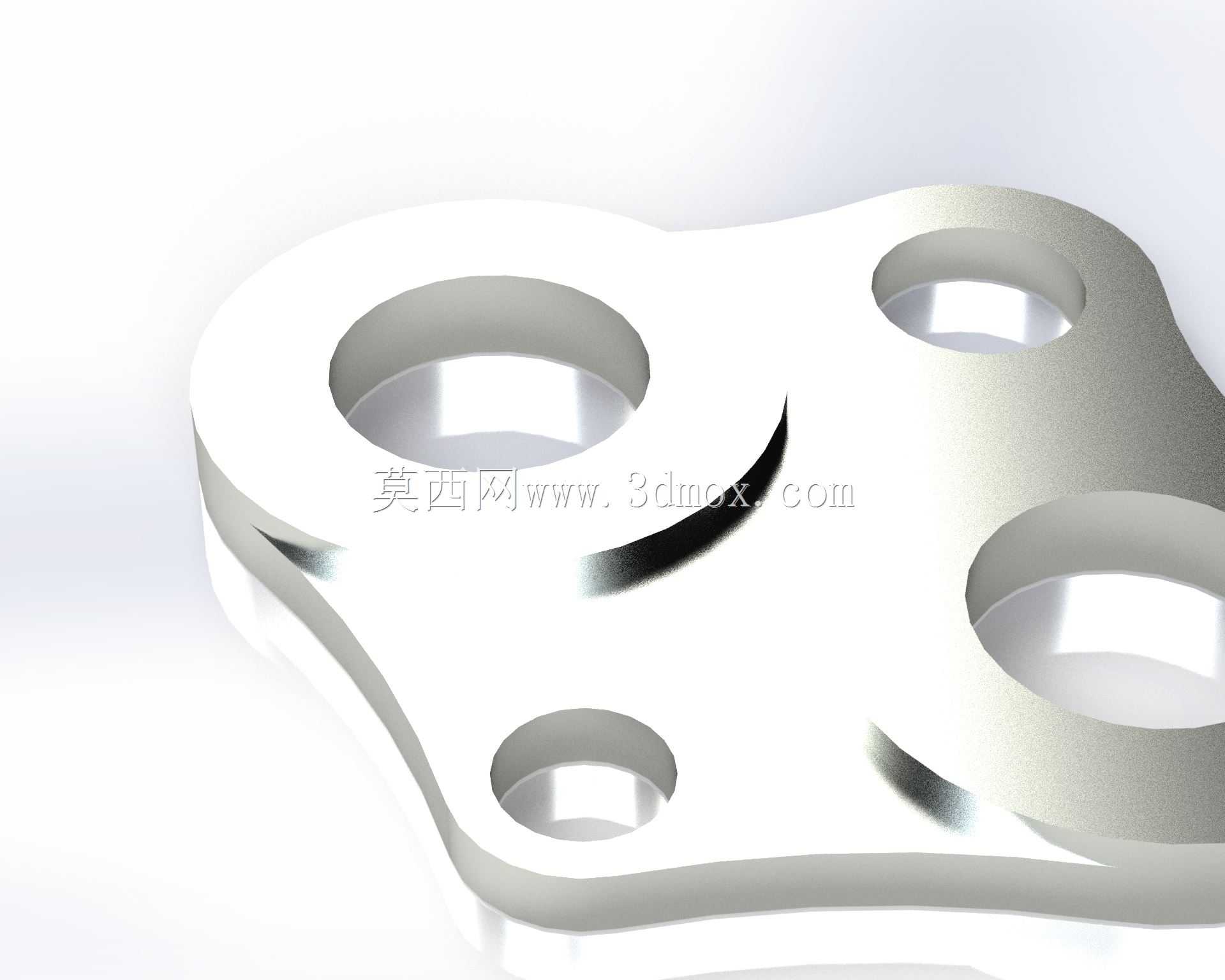

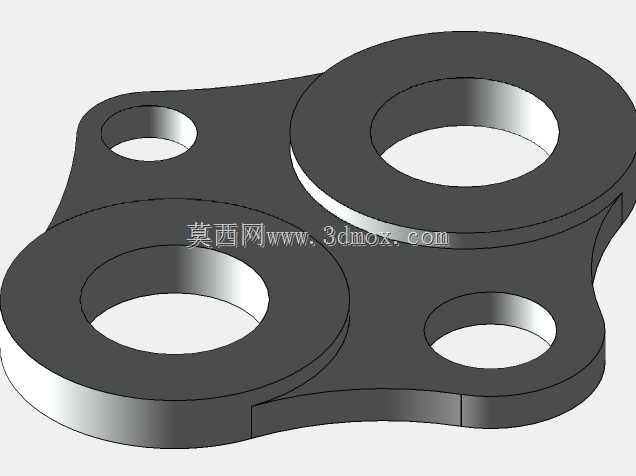

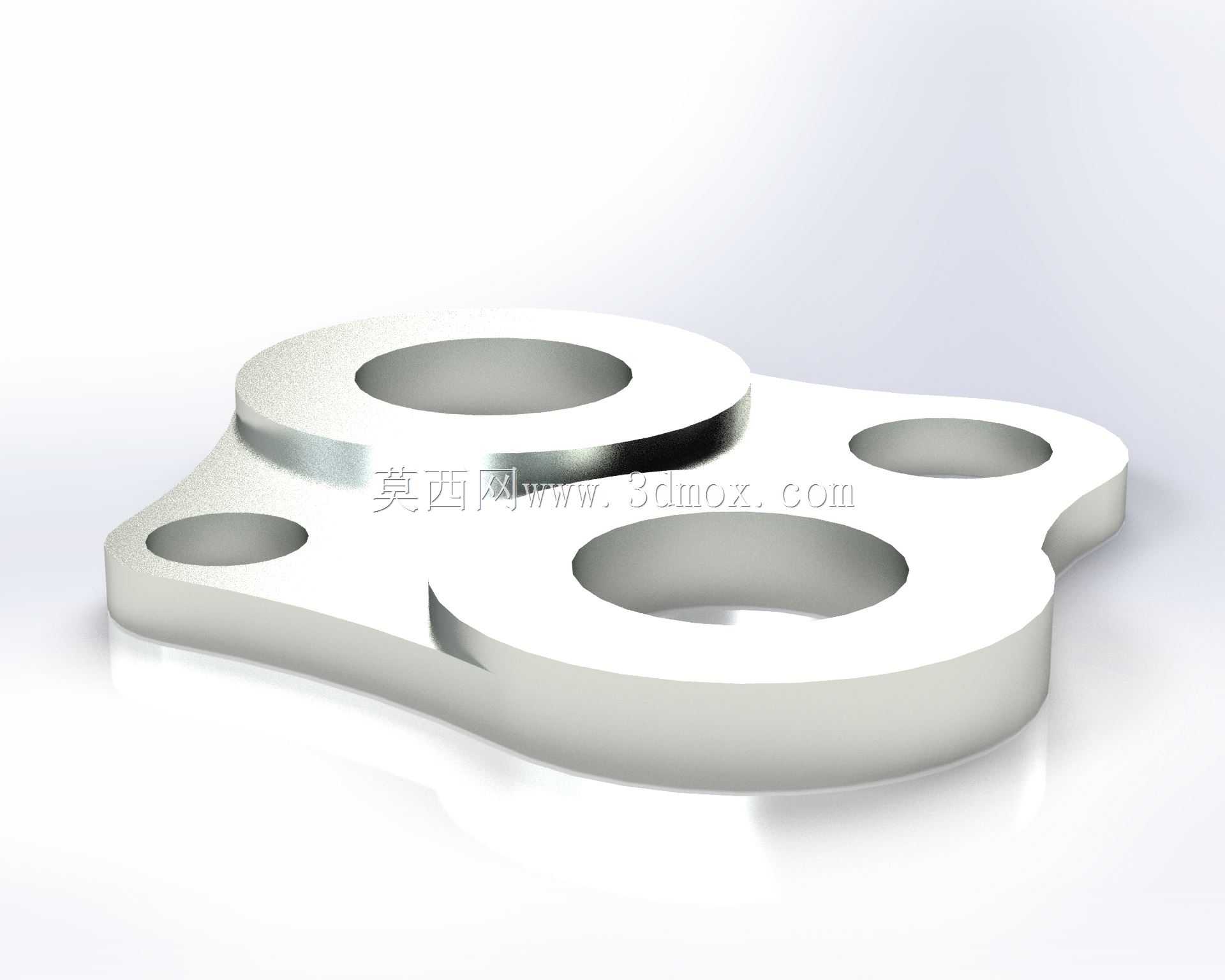

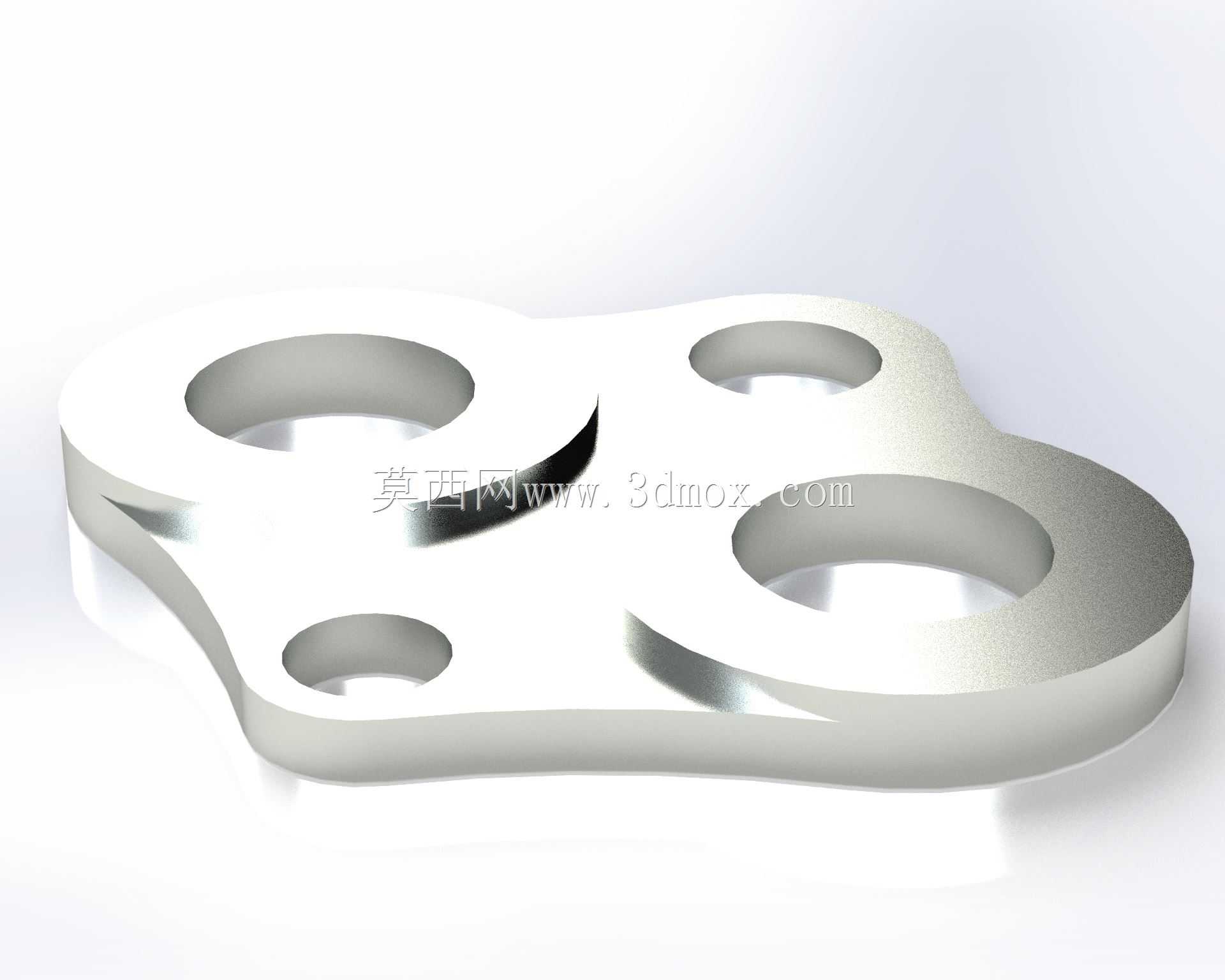

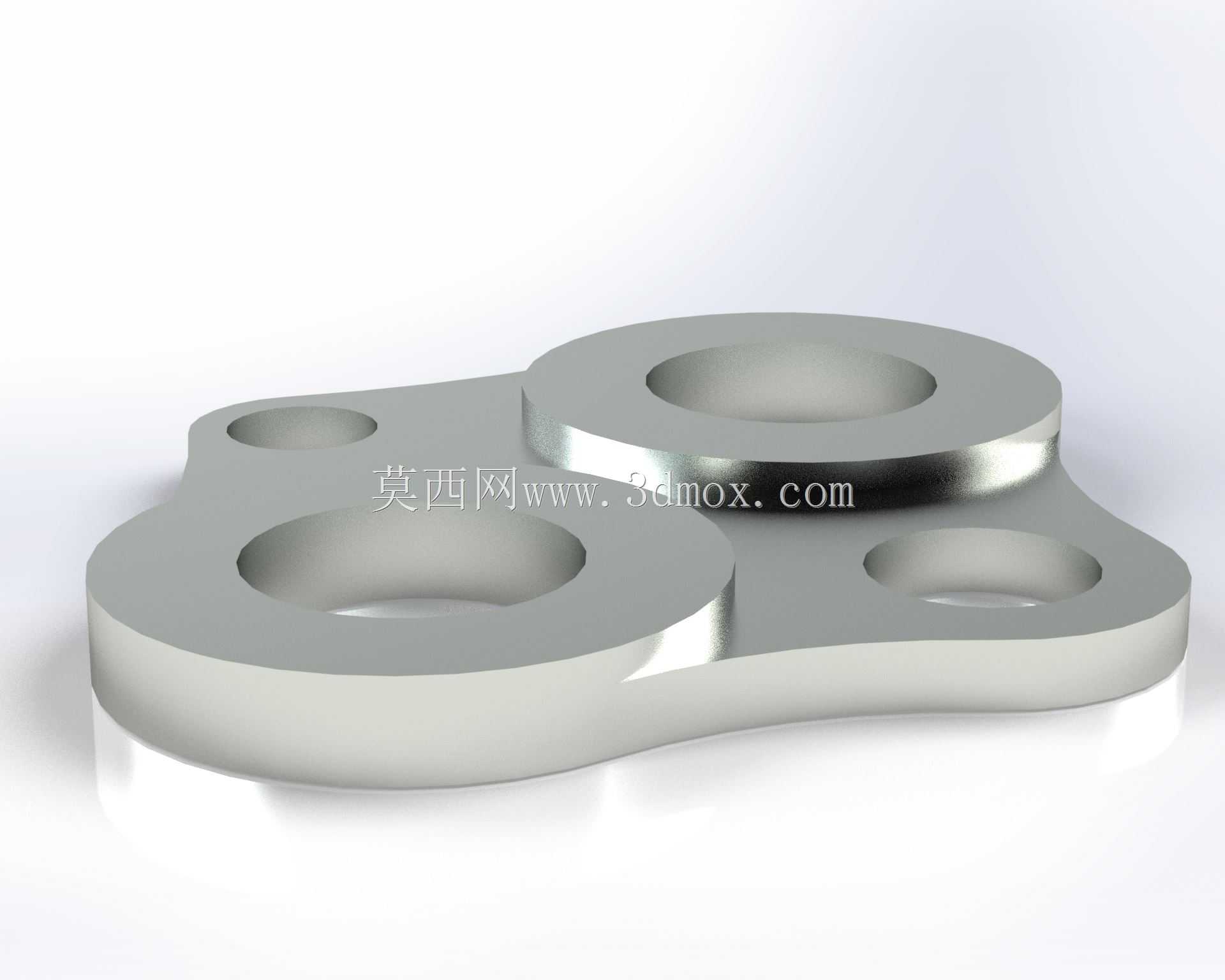

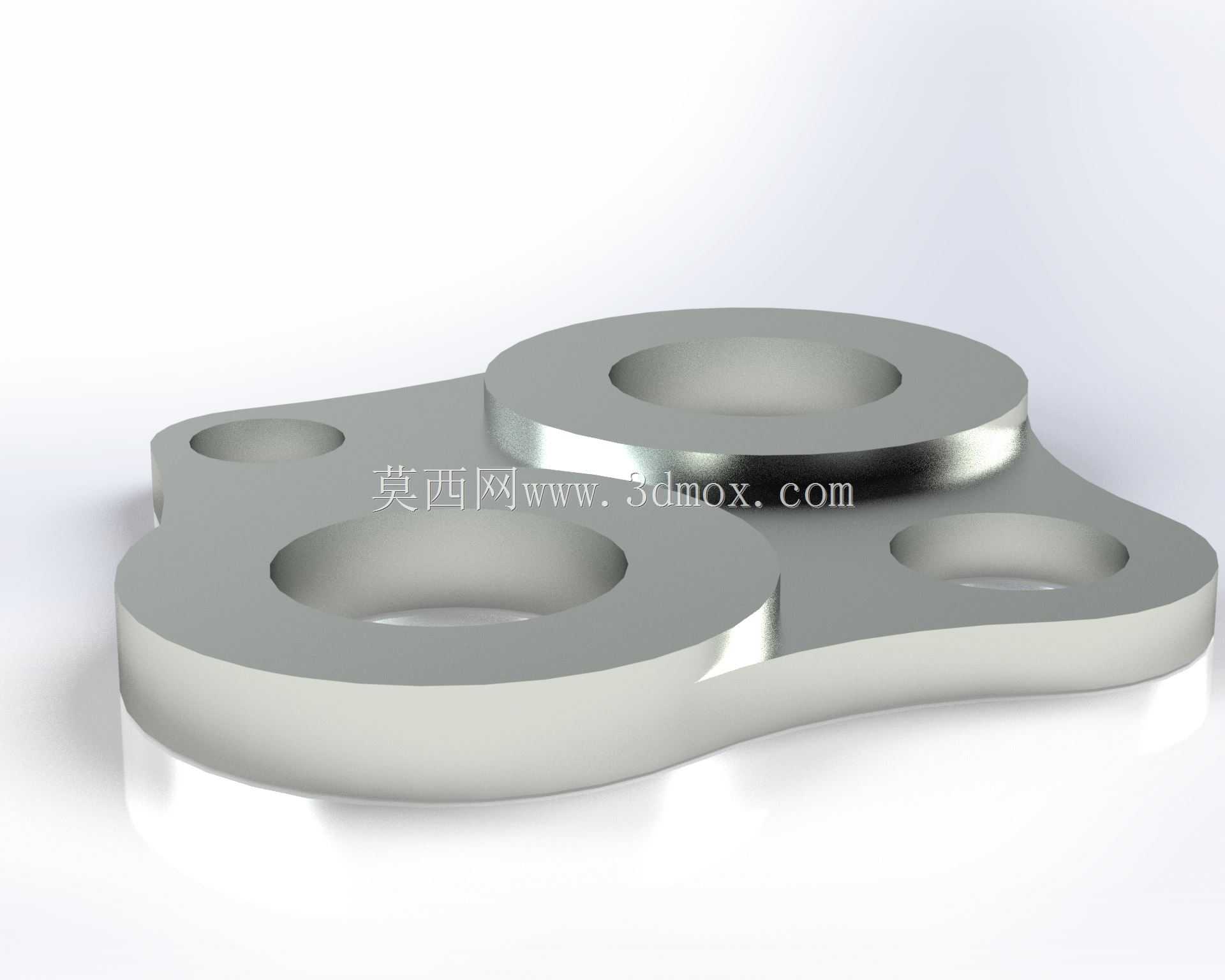

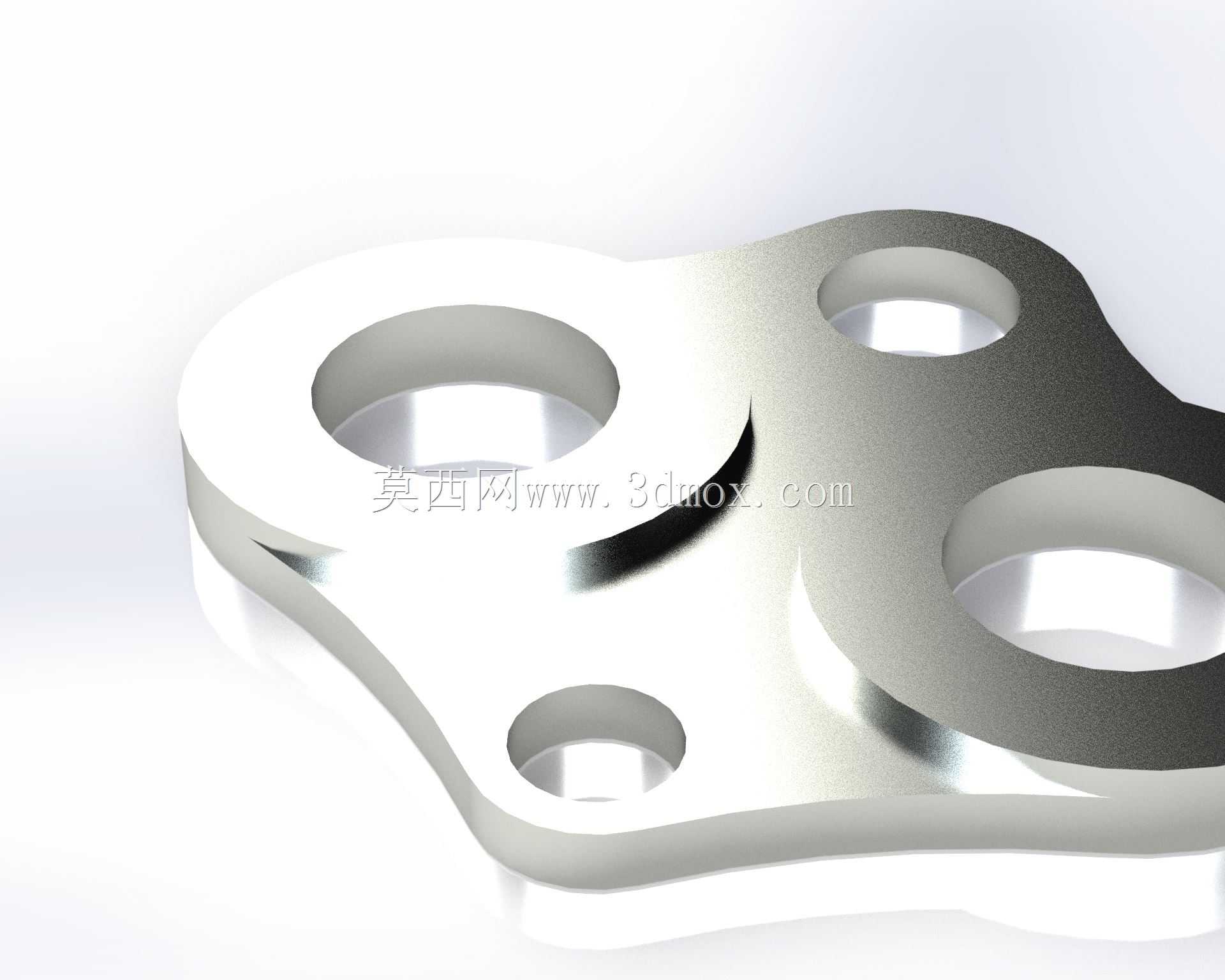

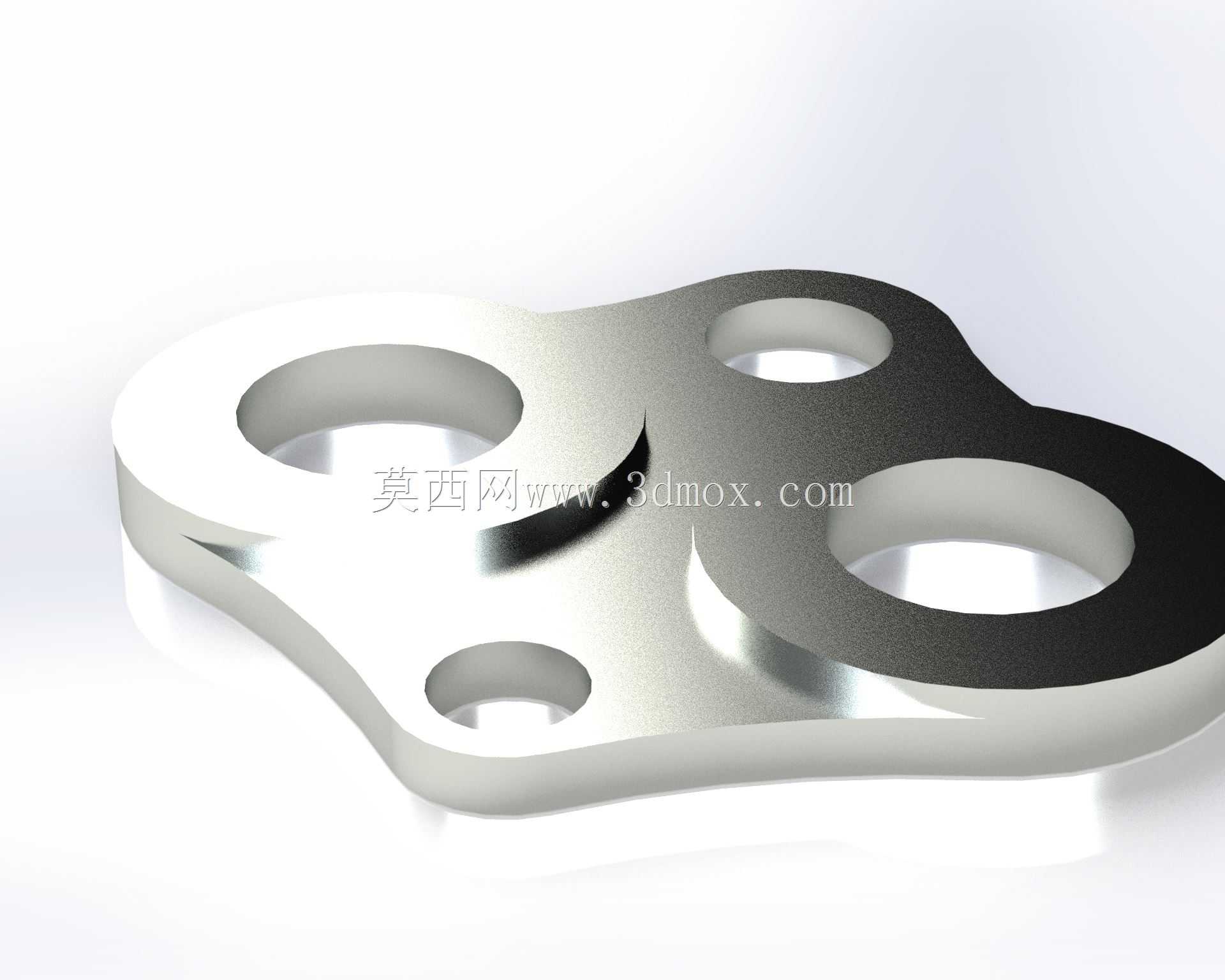

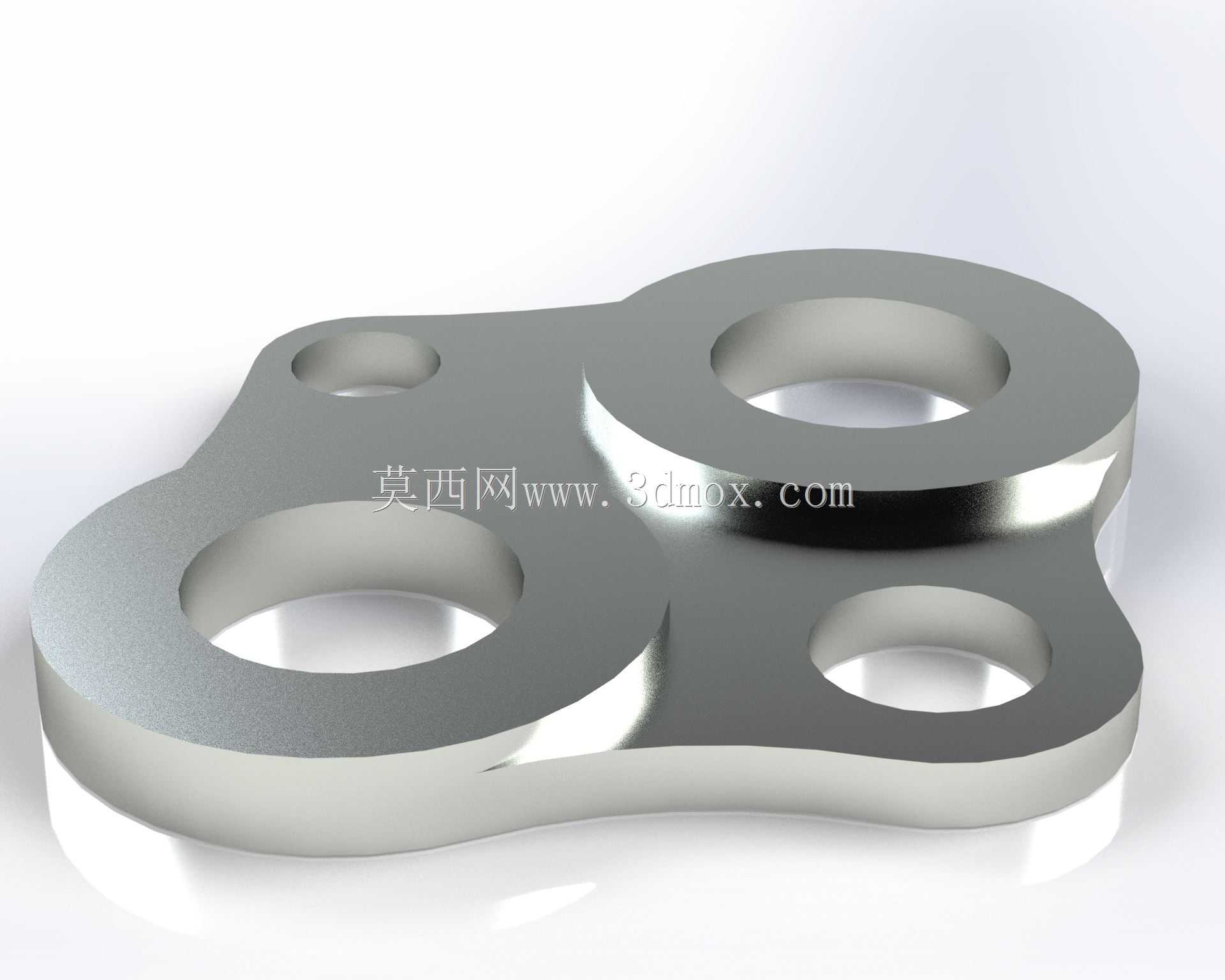

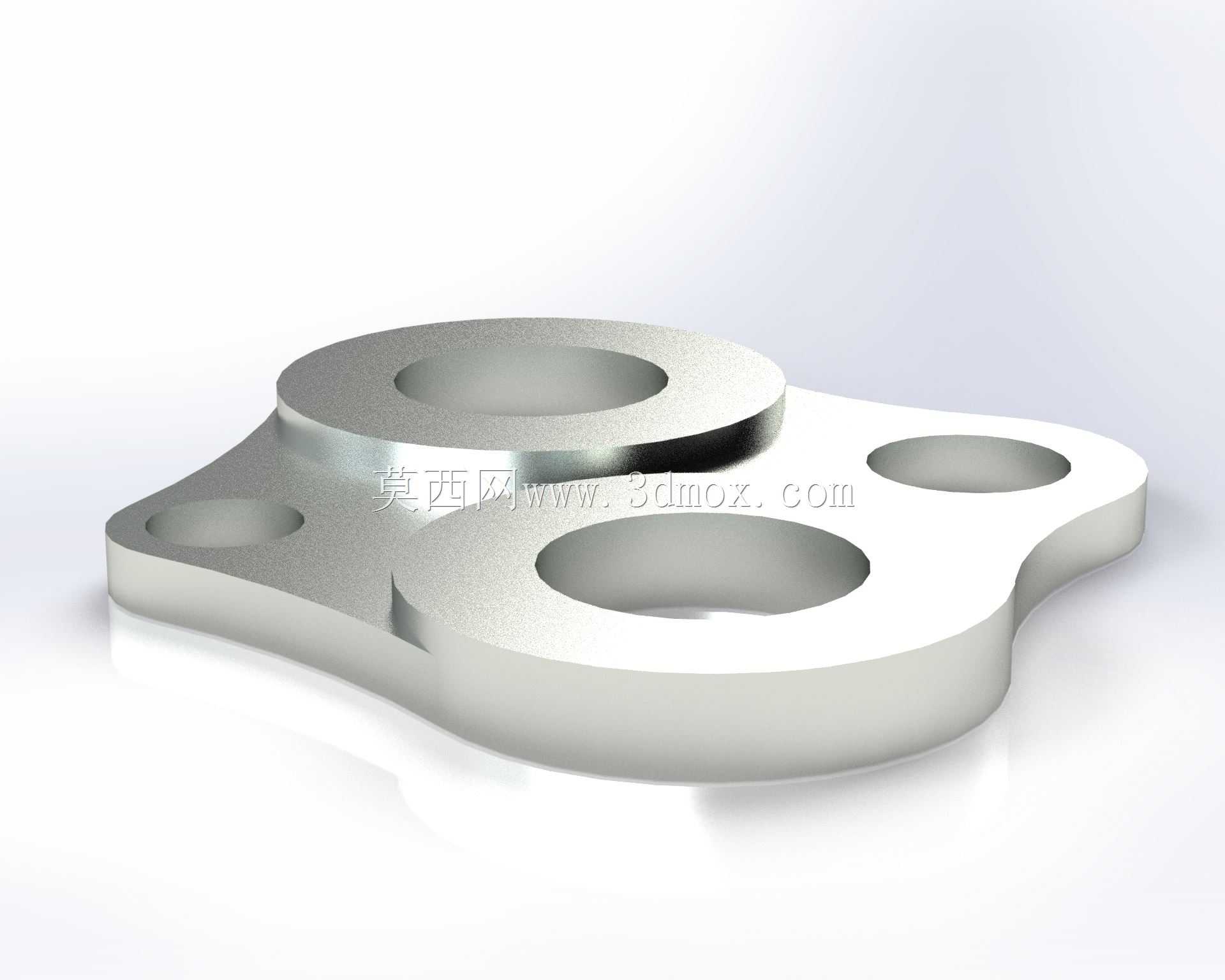

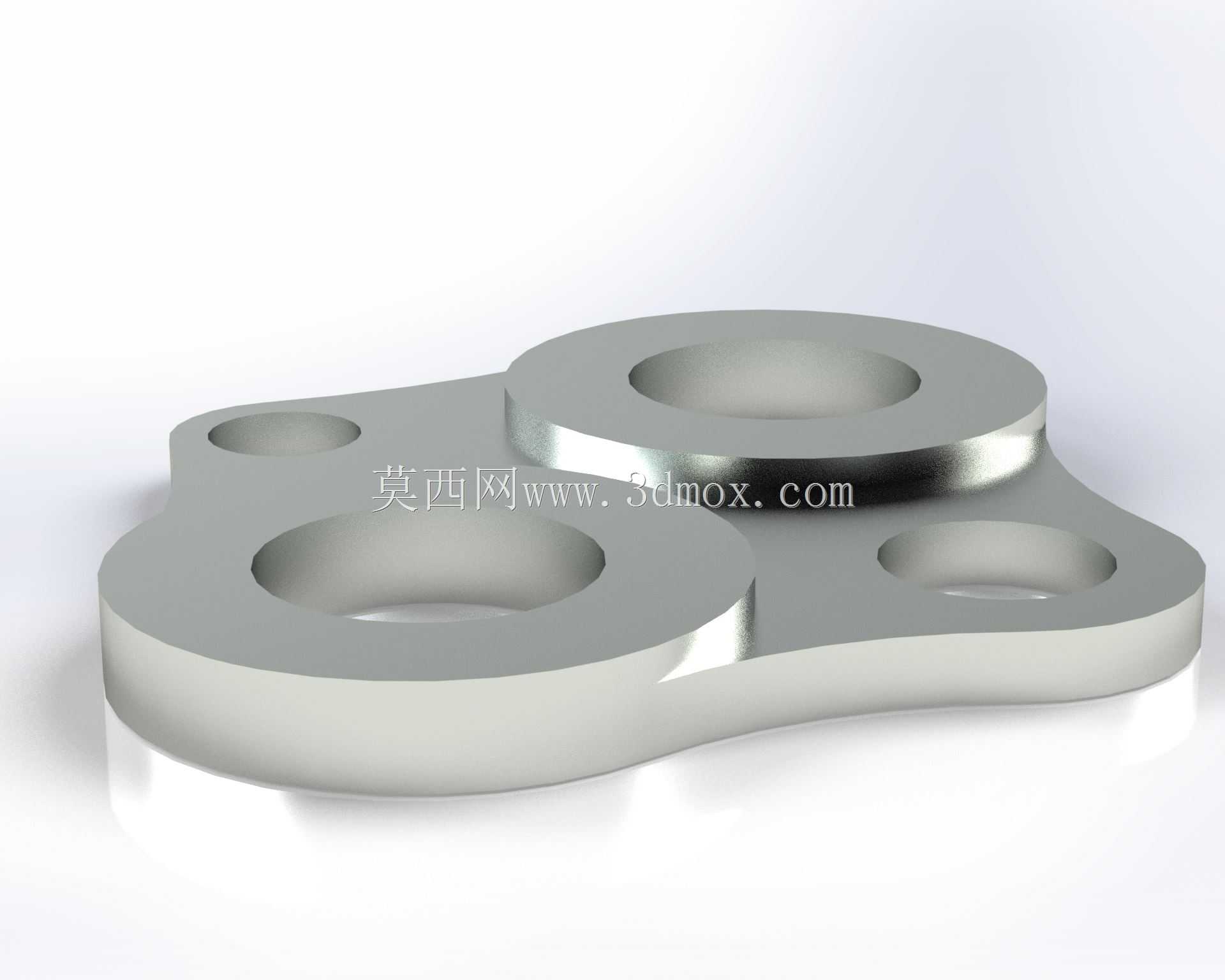

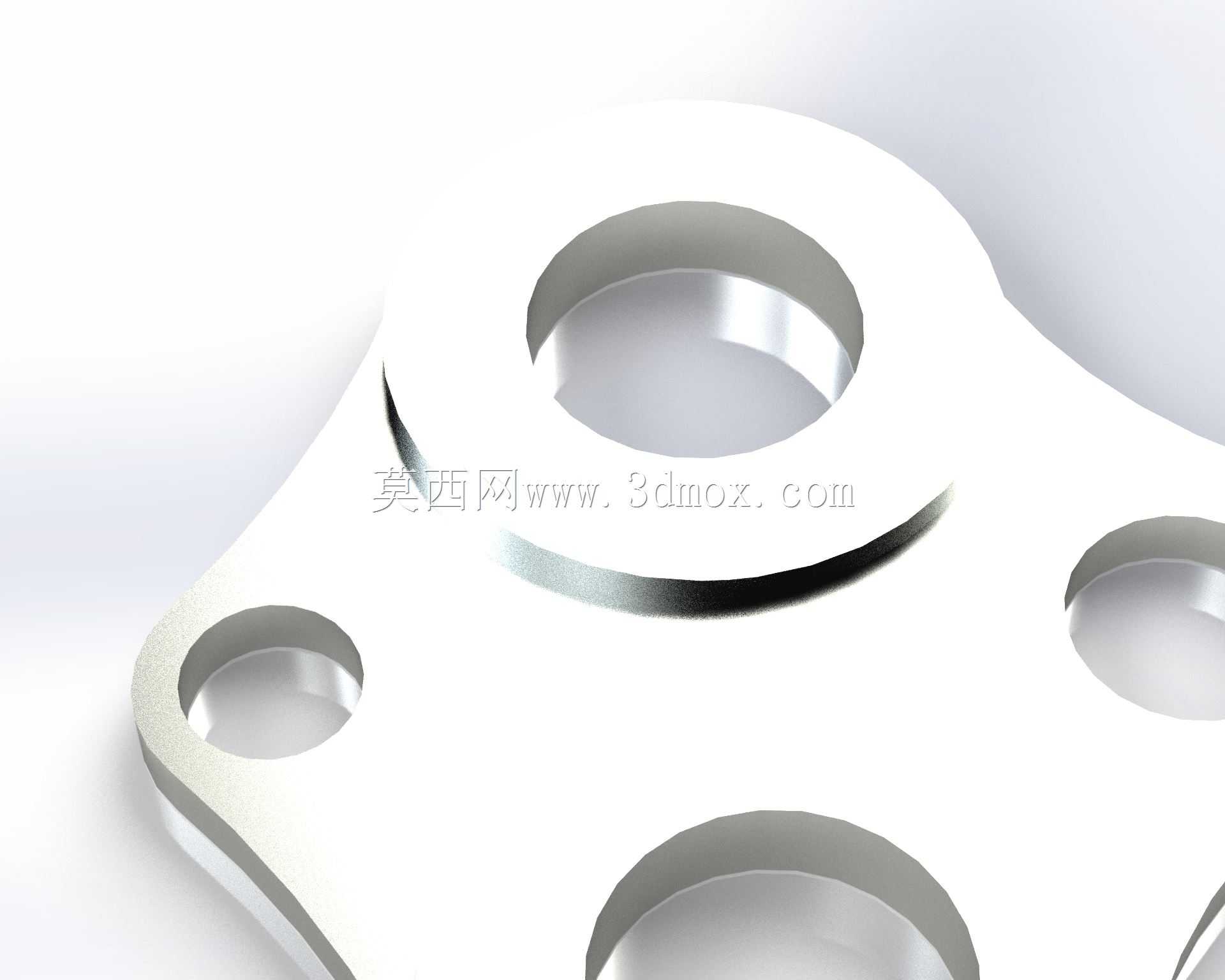

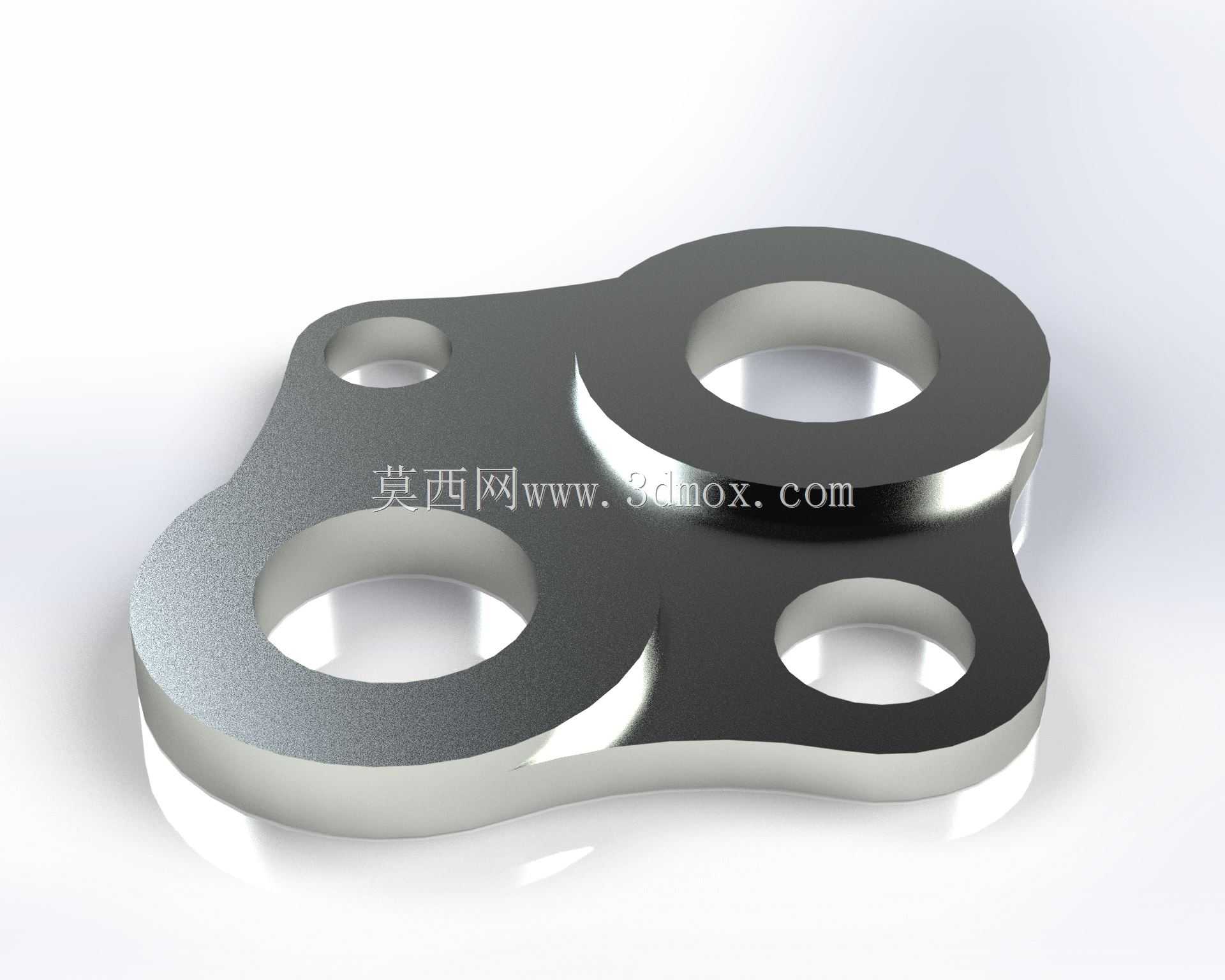

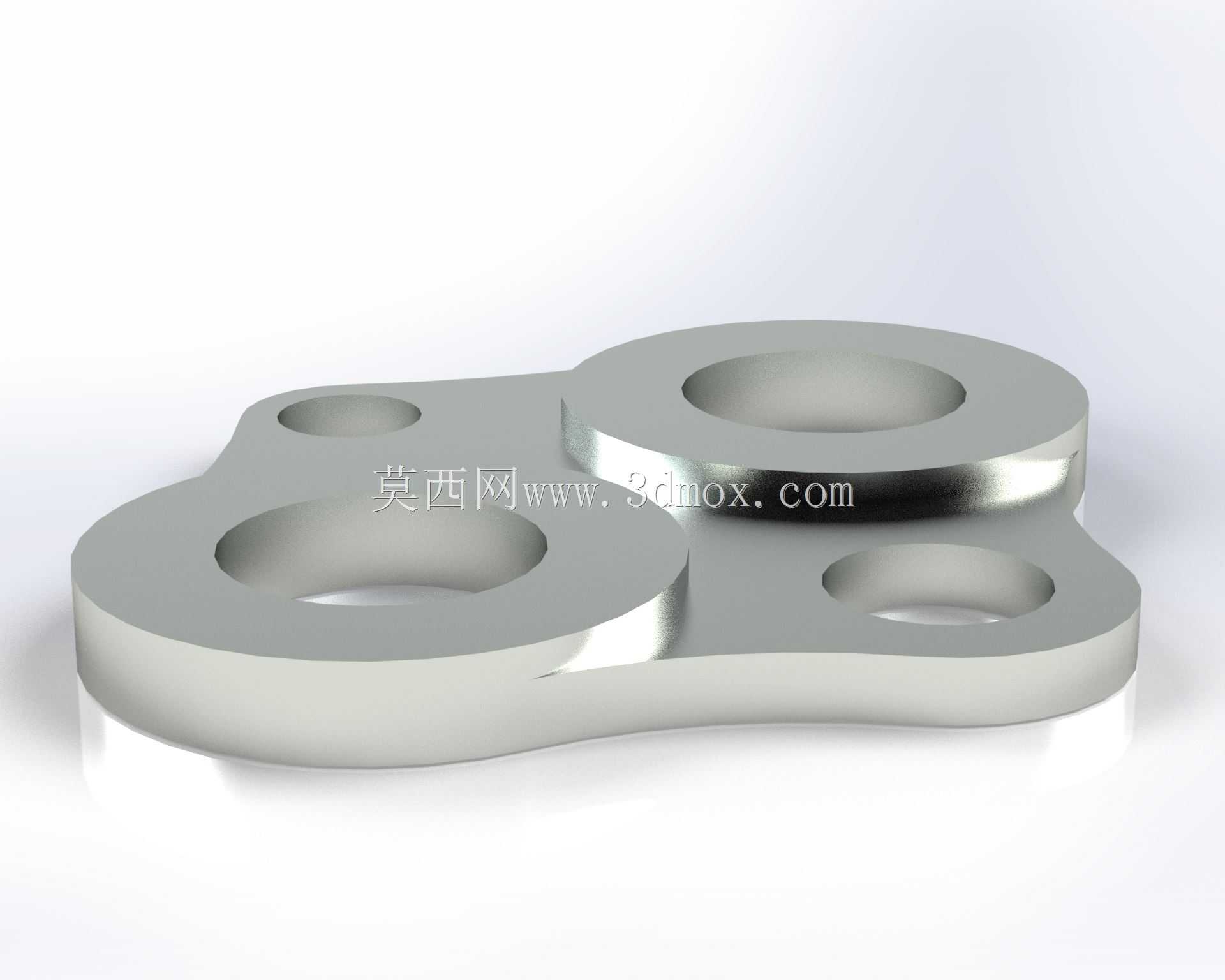

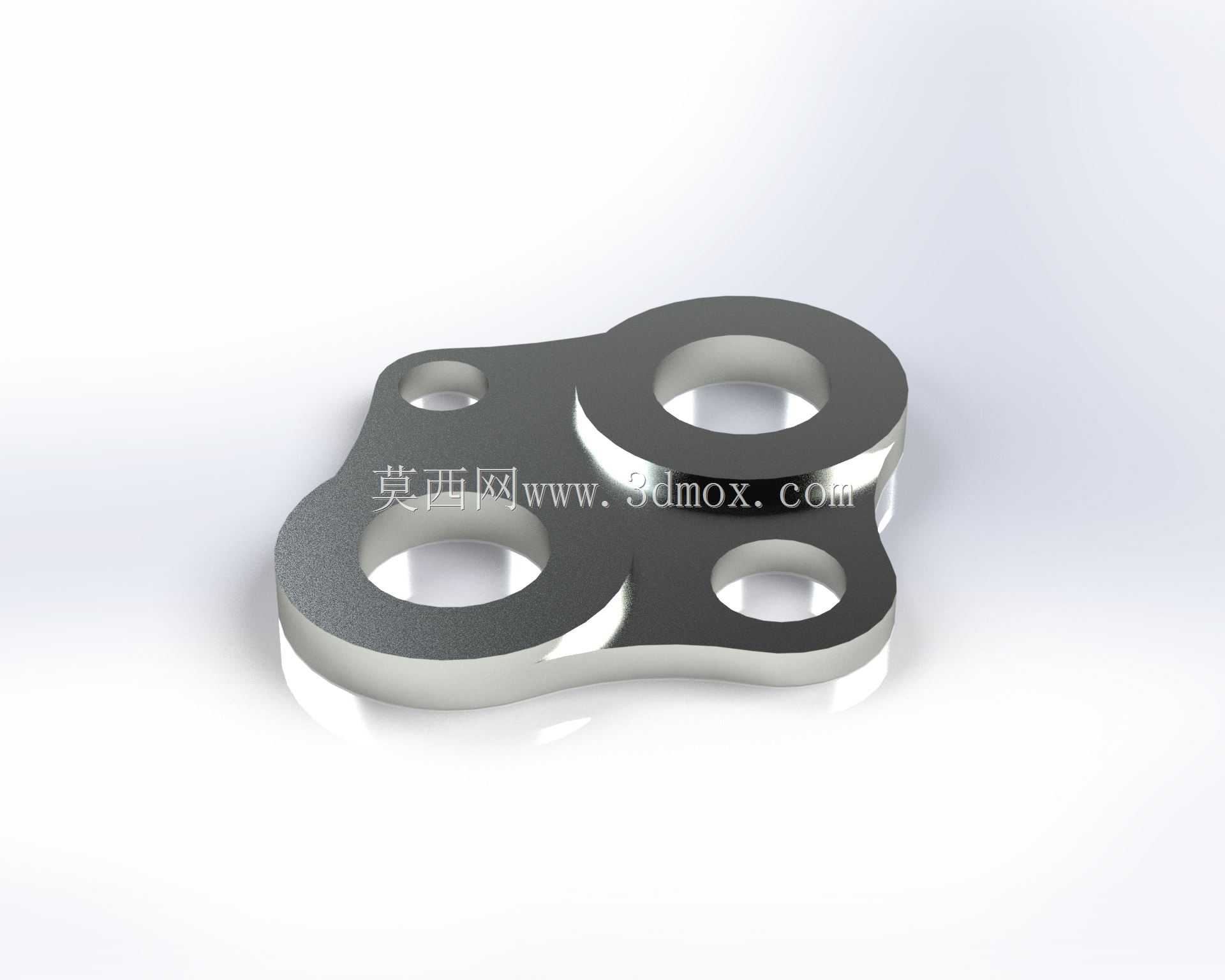

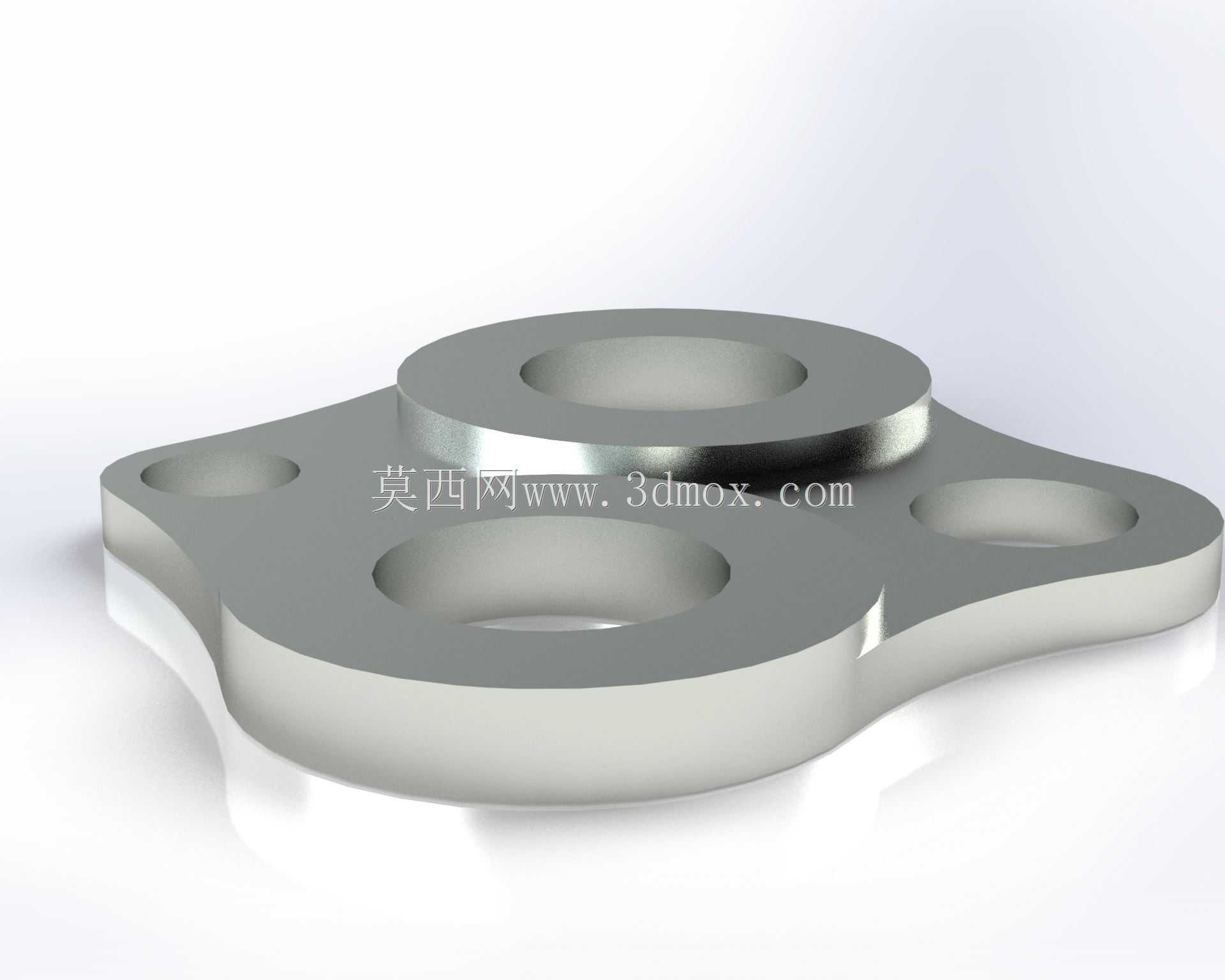

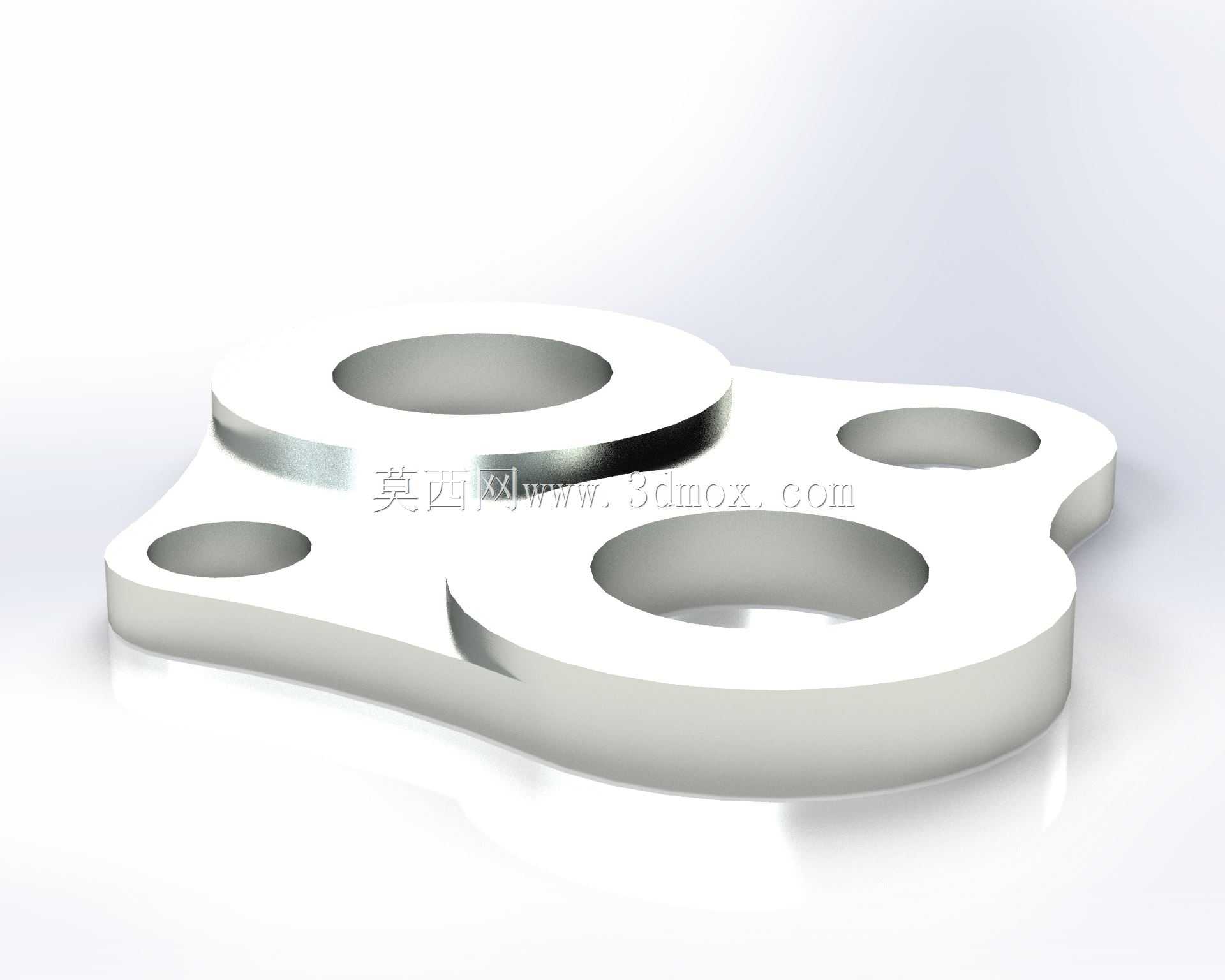

　　设计这类零件的时候，首先要明确安装边界的约束条件：整个零件的外轮廓不能超出安装面的可用范围，否则会和周边构件产生干涉，这也是为什么这个零件的外轮廓做了不规则的切边处理——不是为了造型美观，而是完全匹配安装位置的预留空间，把非必要的材料全部去除，既控制零件自重，也避免和相邻的走线、其他紧固件产生磕碰。四个孔位的位置精度是设计的核心，两个大直径孔是主定位孔，对应安装基准上的定位销或者主紧固螺栓，孔与孔的中心距公差需要控制在IT7级以内，才能保证装配时的同轴度，不会出现螺栓穿入困难、定位偏移的问题；两个小直径孔是辅助固定孔，用来穿入小规格螺钉，分担主连接位的受力，避免长期受力后零件出现绕主孔的转动。

　　零件的厚度选择需要结合实际受力工况确定，如果是用于传感器这类轻载固定场景，1.5mm到3mm的冷轧钢板或者不锈钢板冲压成型即可满足强度要求，边缘做去毛刺处理，避免安装时划伤操作人员或者破坏线缆绝缘层；如果是用于有一定载荷的机构连接，就需要适当增加板厚，同时对孔位做翻边强化处理，提升孔位的抗挤压能力，避免长期受力后孔位出现椭圆变形。零件的两个端面都需要做平面度处理，平面度误差控制在0.1mm以内，保证安装后和安装基面完全贴合，不会出现翘曲，导致紧固后存在内应力，长期使用后出现应力断裂。

　　从建模逻辑上看，这类零件属于典型的钣金类零件，绘制草图阶段需要先确定两个主孔的中心距作为基准尺寸，再以此为基准定位两个辅助小孔的位置，最后根据安装空间的边界绘制外轮廓，所有转角位置都做R角过渡，避免冲压成型时出现应力集中导致的开裂，也能减少热处理环节的变形风险。建模完成后需要做干涉检查，模拟零件装入安装位的全过程，确认外轮廓和周边构件的最小间隙不小于1mm，孔位和对应紧固件的间隙控制在合理范围，既保证装配顺畅，又不会因为间隙过大导致定位精度不足。

　　实际选型使用时，还要结合使用环境选择表面处理方式：普通室内干燥工况下做喷塑或者镀锌处理即可，满足基础的防锈要求；如果是在潮湿或者有轻微腐蚀的工况下使用，就需要选择不锈钢材质或者做达克罗表面处理，提升零件的耐腐蚀能力，延长使用寿命。这类零件虽然结构简单，属于装配环节的小型基础件，但孔位精度和外形尺寸的偏差会直接影响整个组件的装配精度，设计阶段不能因为零件结构简单就忽略公差配合的校验，很多小型设备装配时出现的定位不准、紧固件松动问题，往往都是这类小零件的尺寸偏差导致的。
