钣金折弯式带防护网罩通风孔结构

　　这类带网罩的折弯钣金通风结构，常被用在各类需要兼顾散热通风与异物阻隔的设备壳体上，比如户外工控机柜、小型传感检测设备的外壳侧壁、嵌入式电气模组的安装面，甚至部分精密仪器的防尘通风段都能见到类似结构的应用。实际工况下，它的核心作用是在壳体封闭的状态下，打通内外气流交换的通道，避免设备内部元器件积热导致工作参数漂移，同时正面的辐条状网罩可以阻挡粒径较大的灰尘、碎屑、虫类进入设备内部，减少内部电路、传感元件被异物干扰或短路的风险。

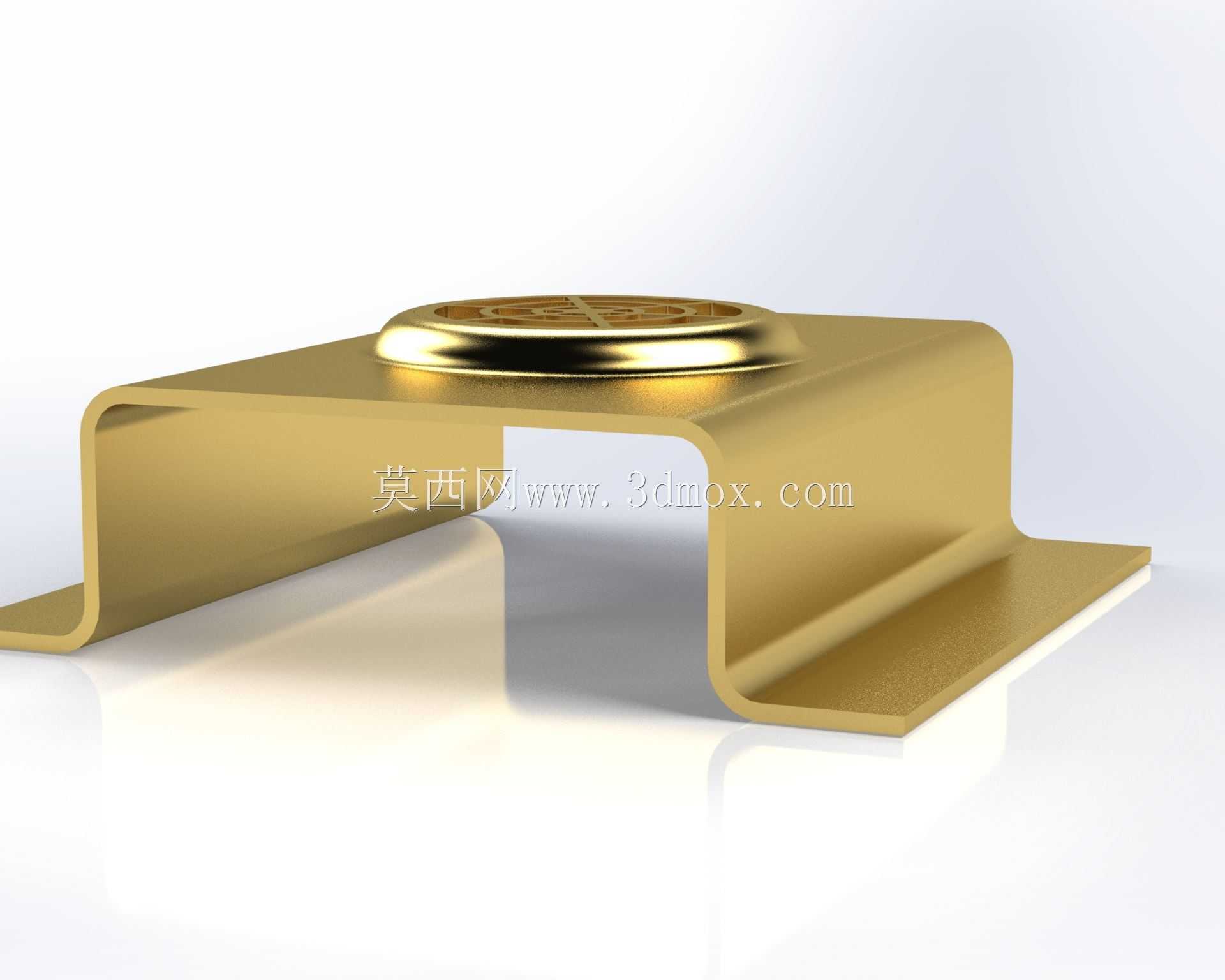

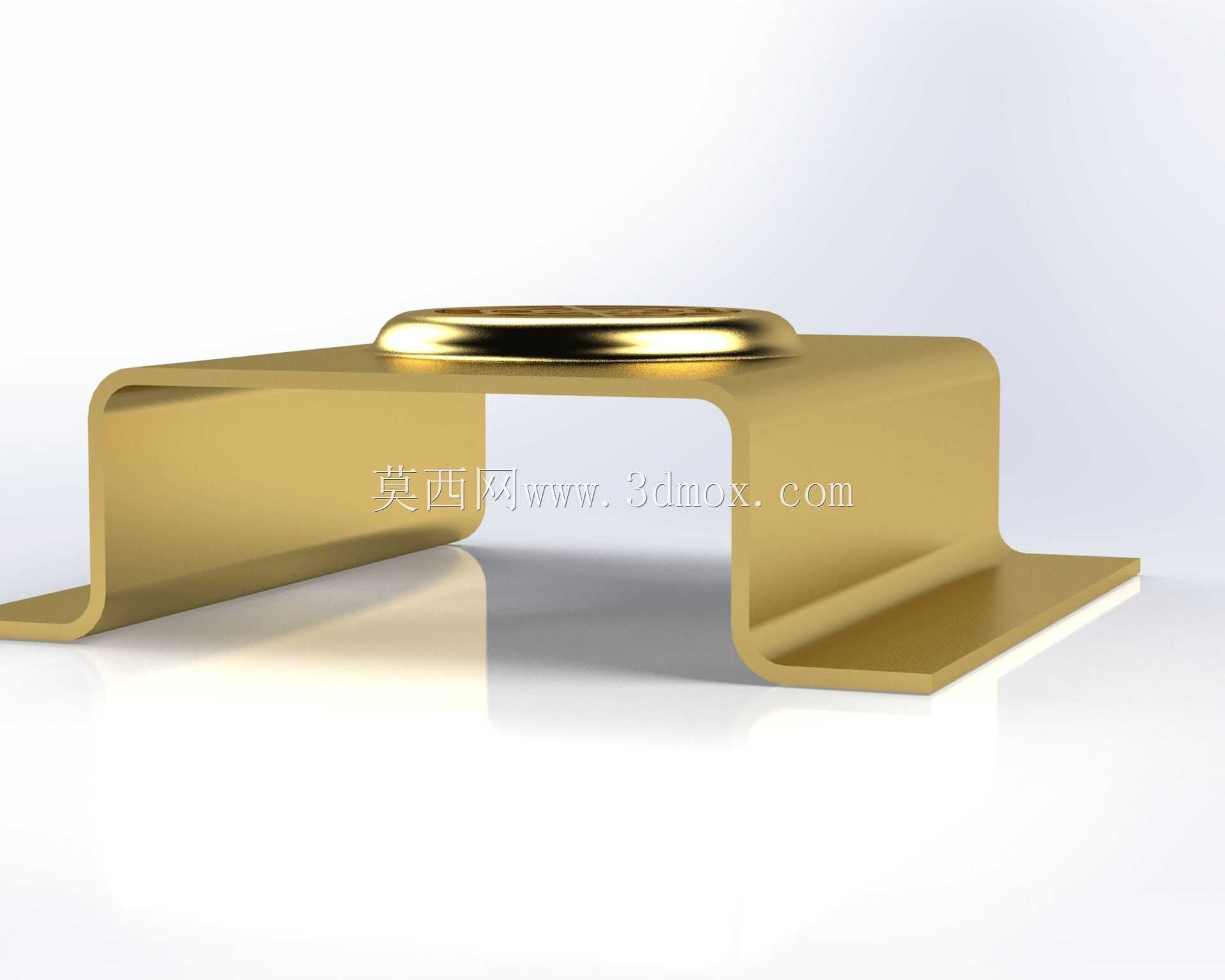

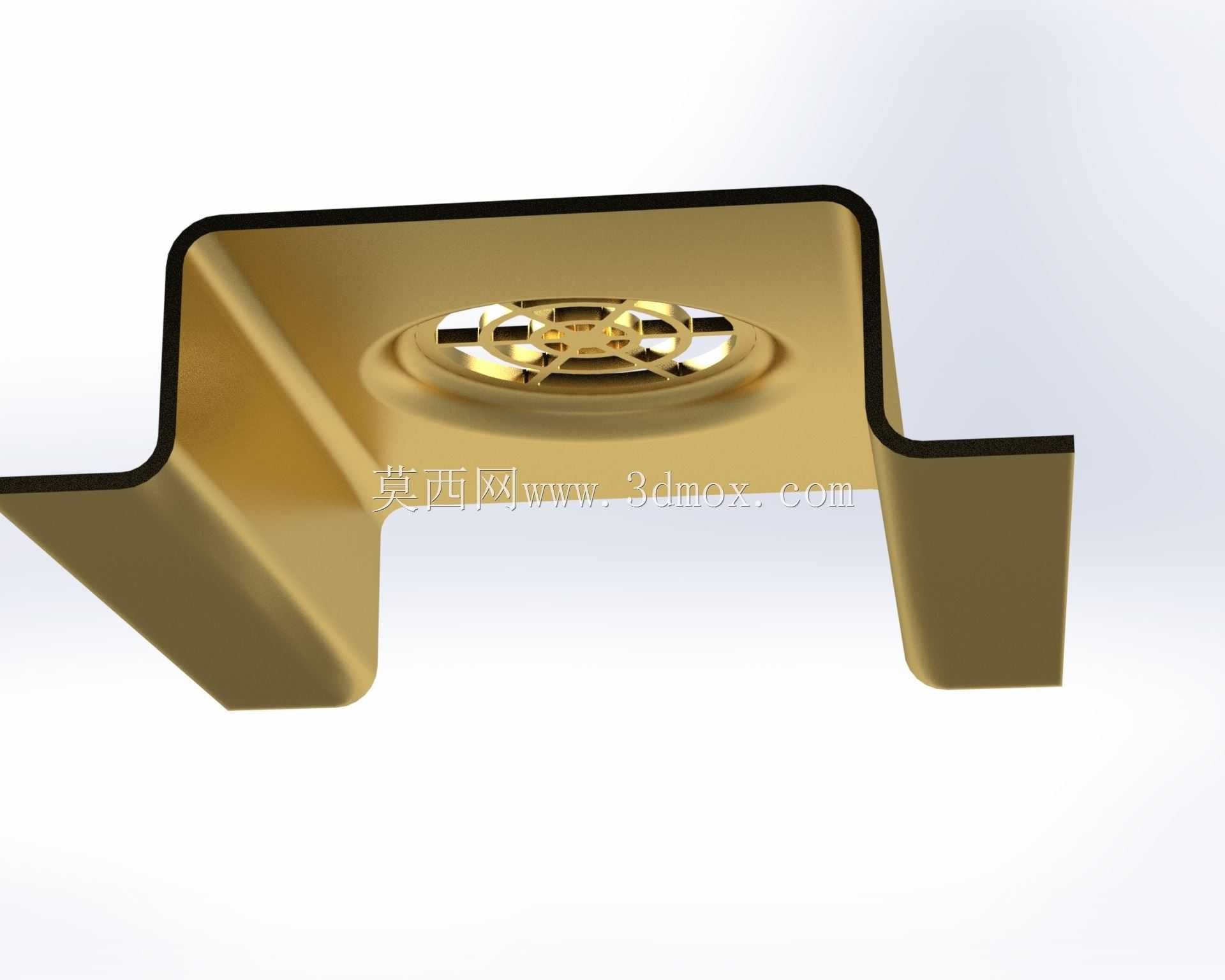

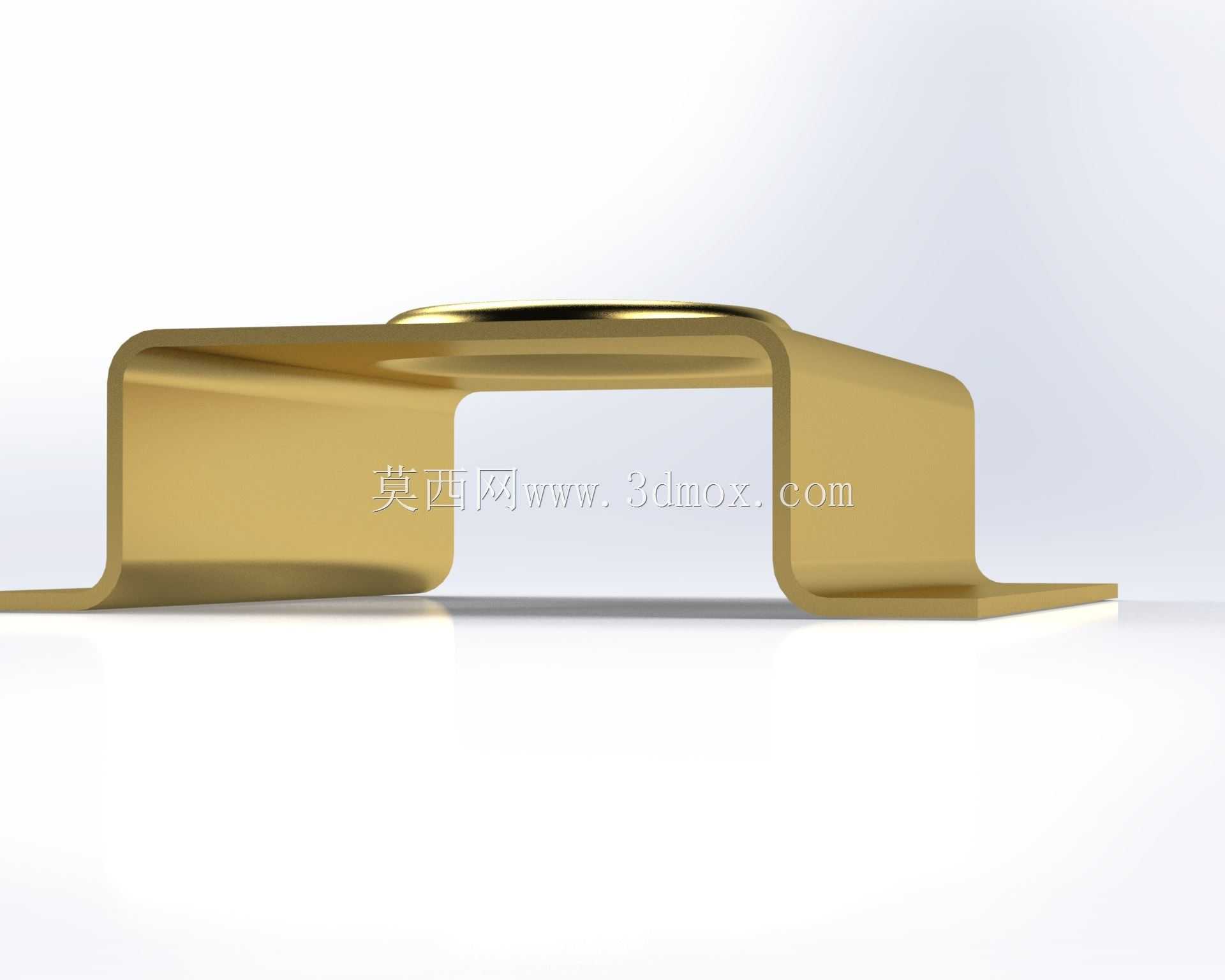

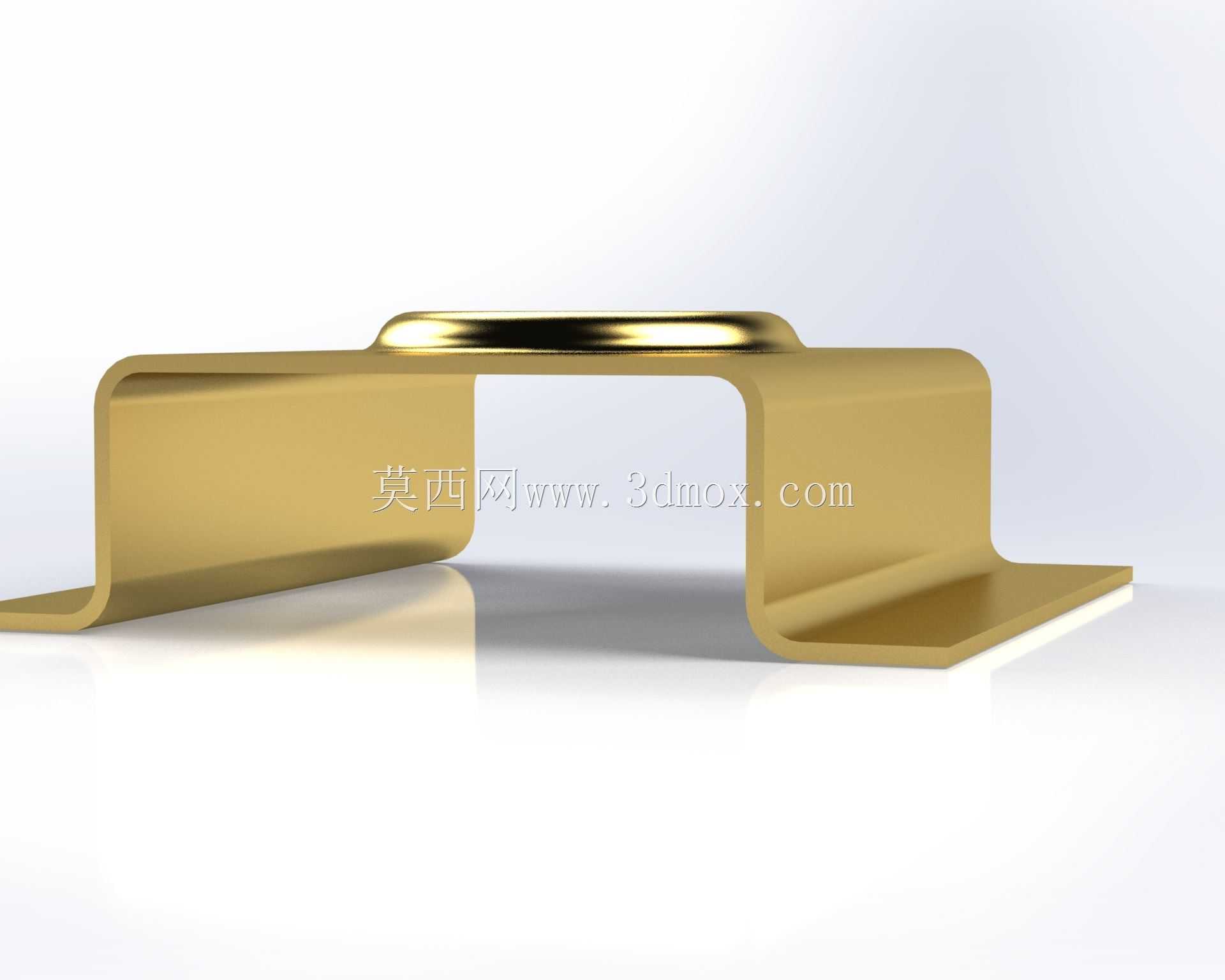

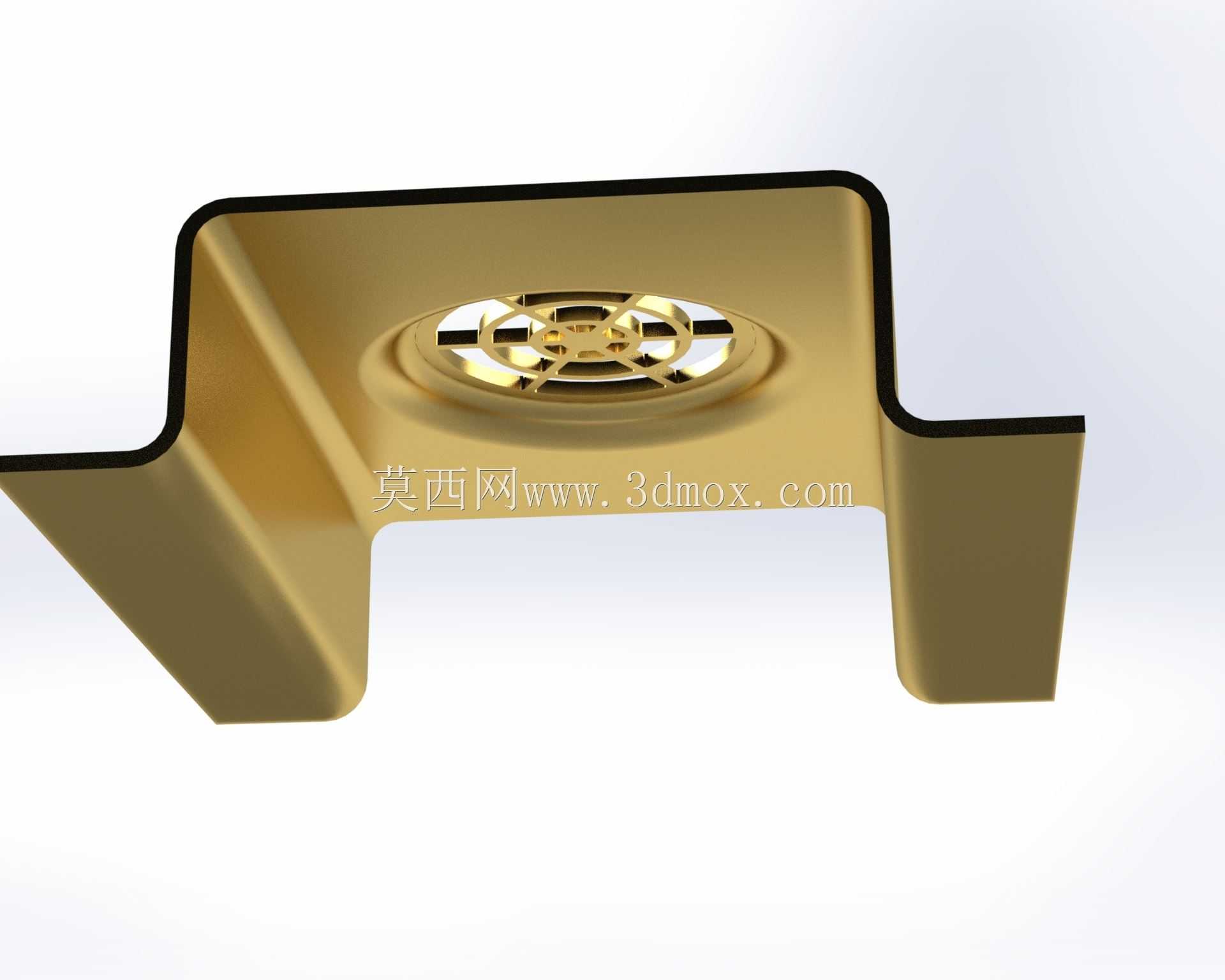

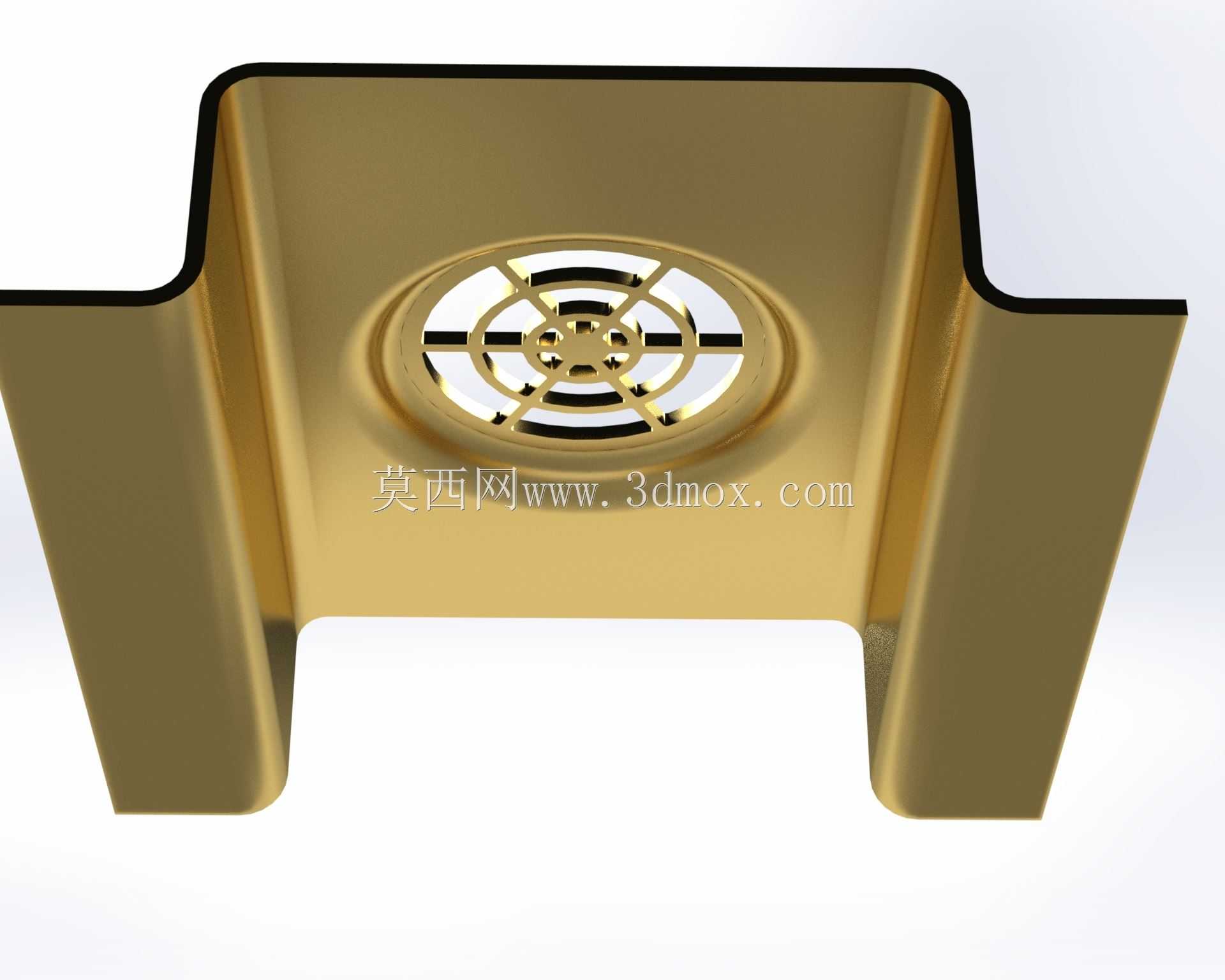

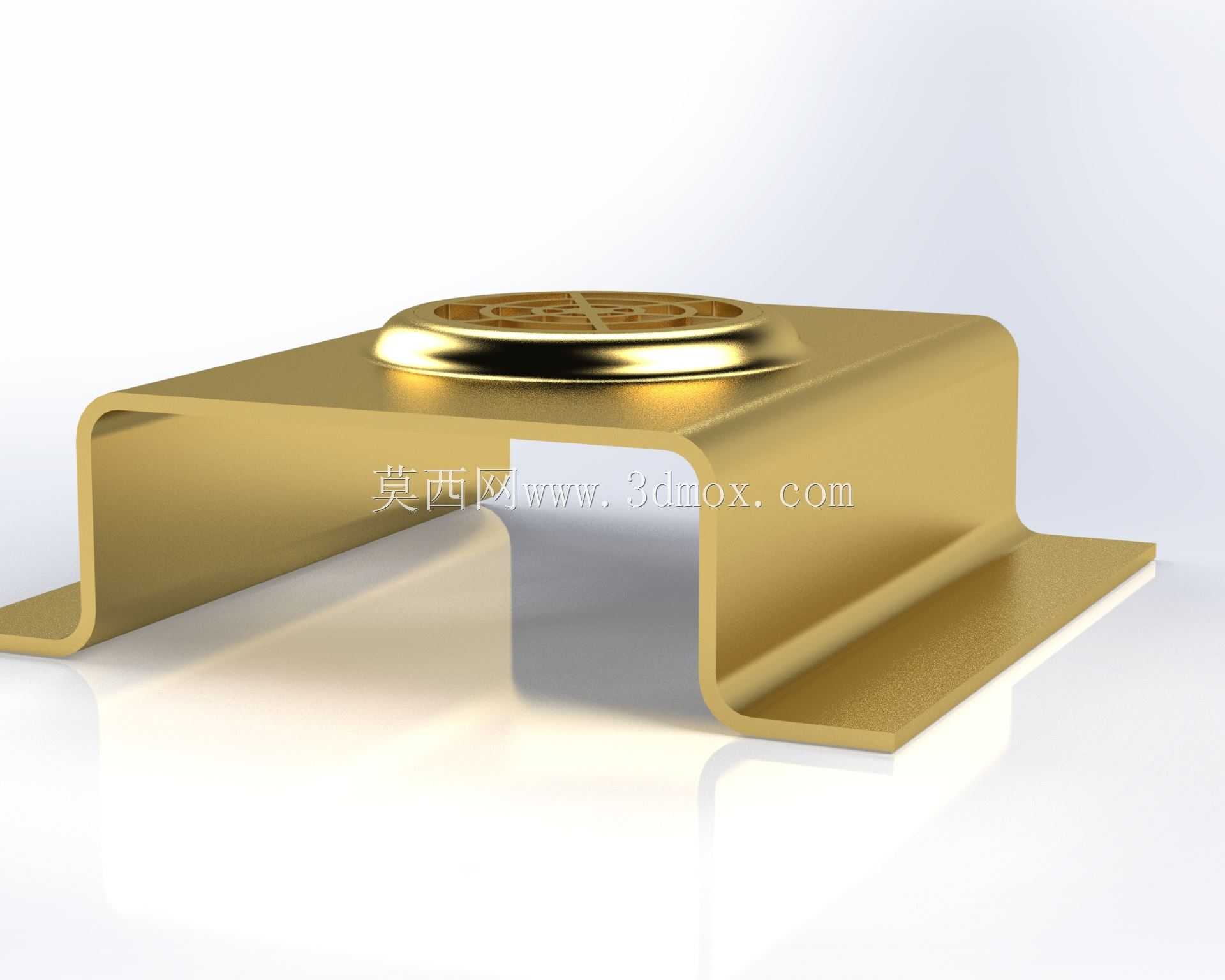

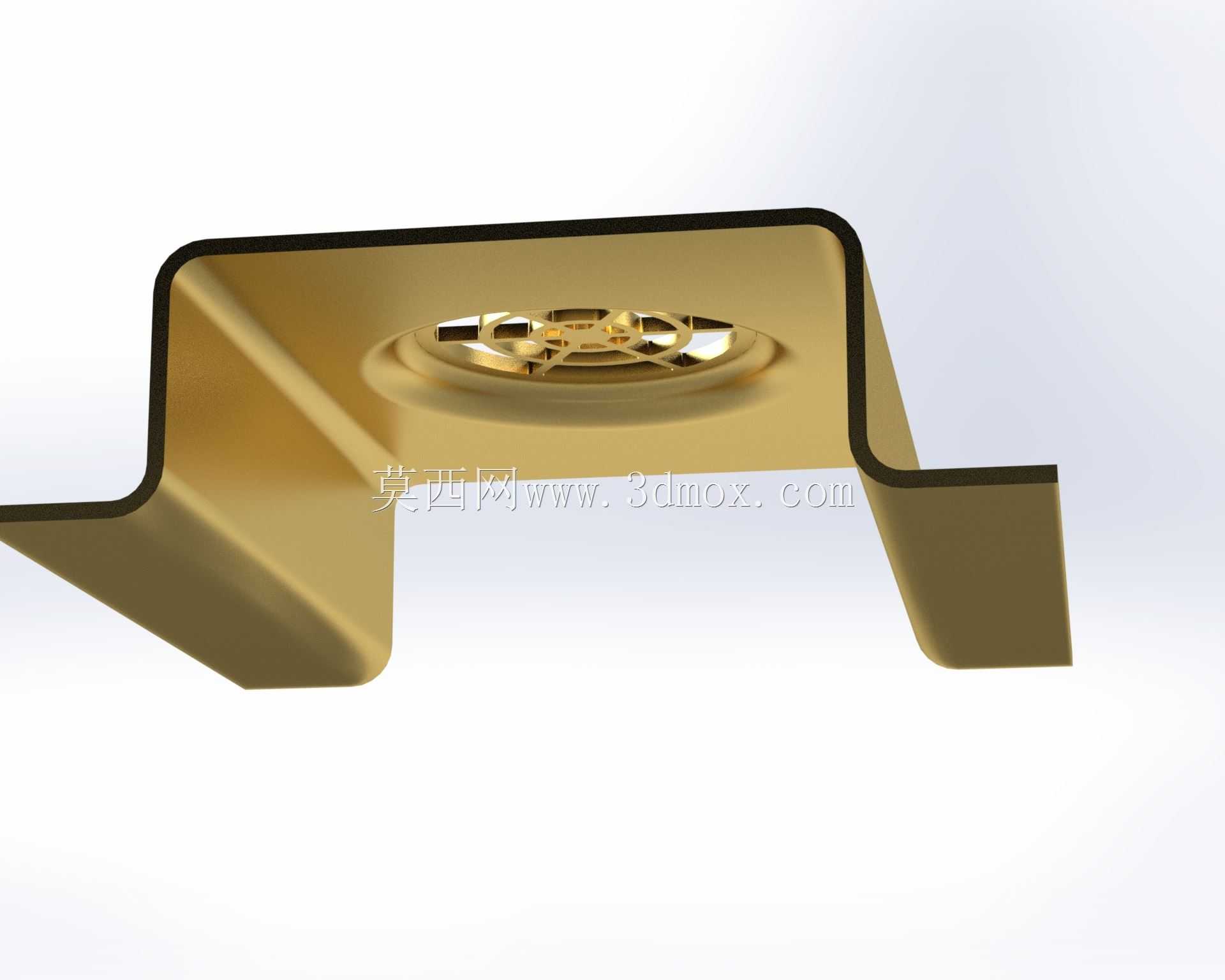

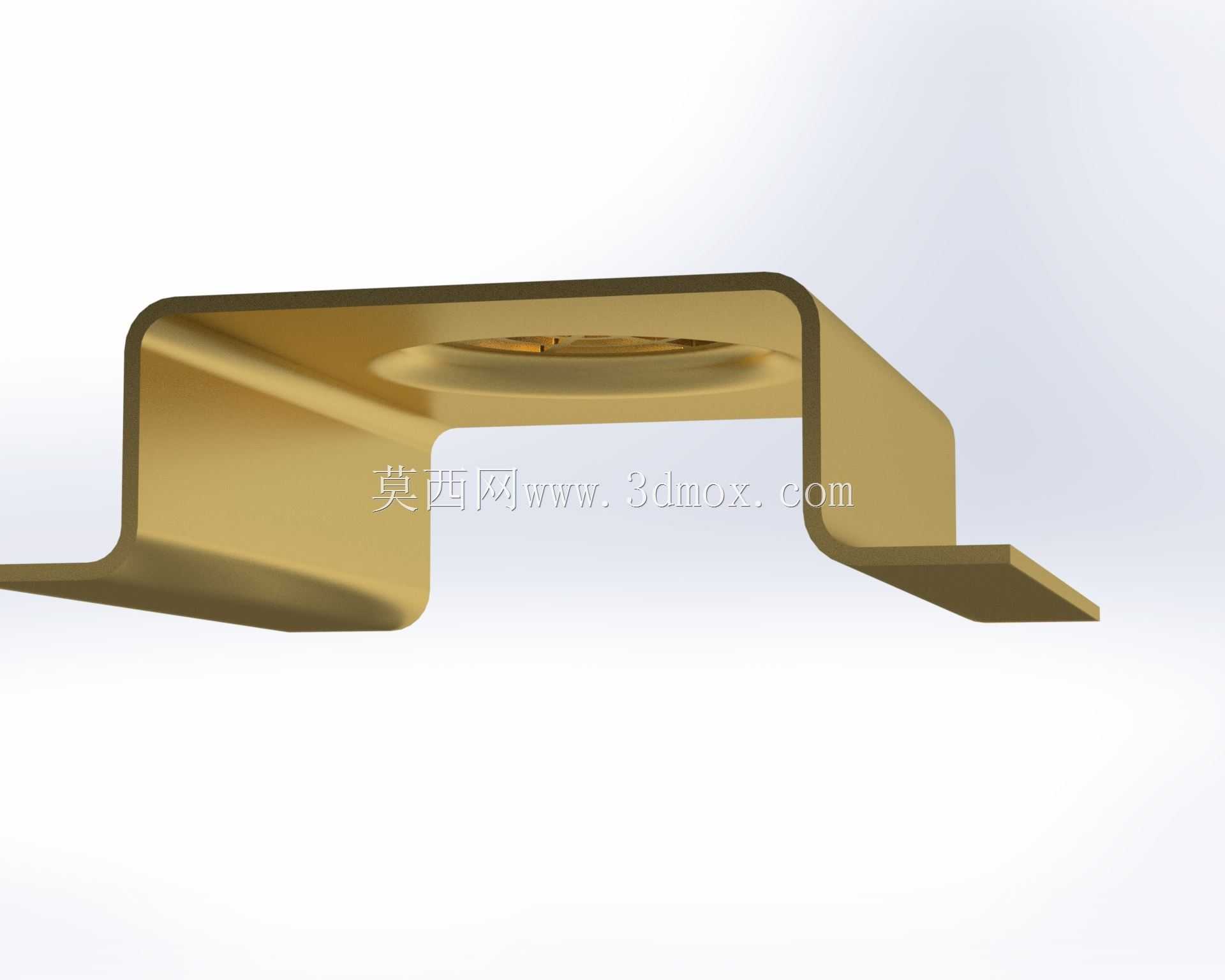

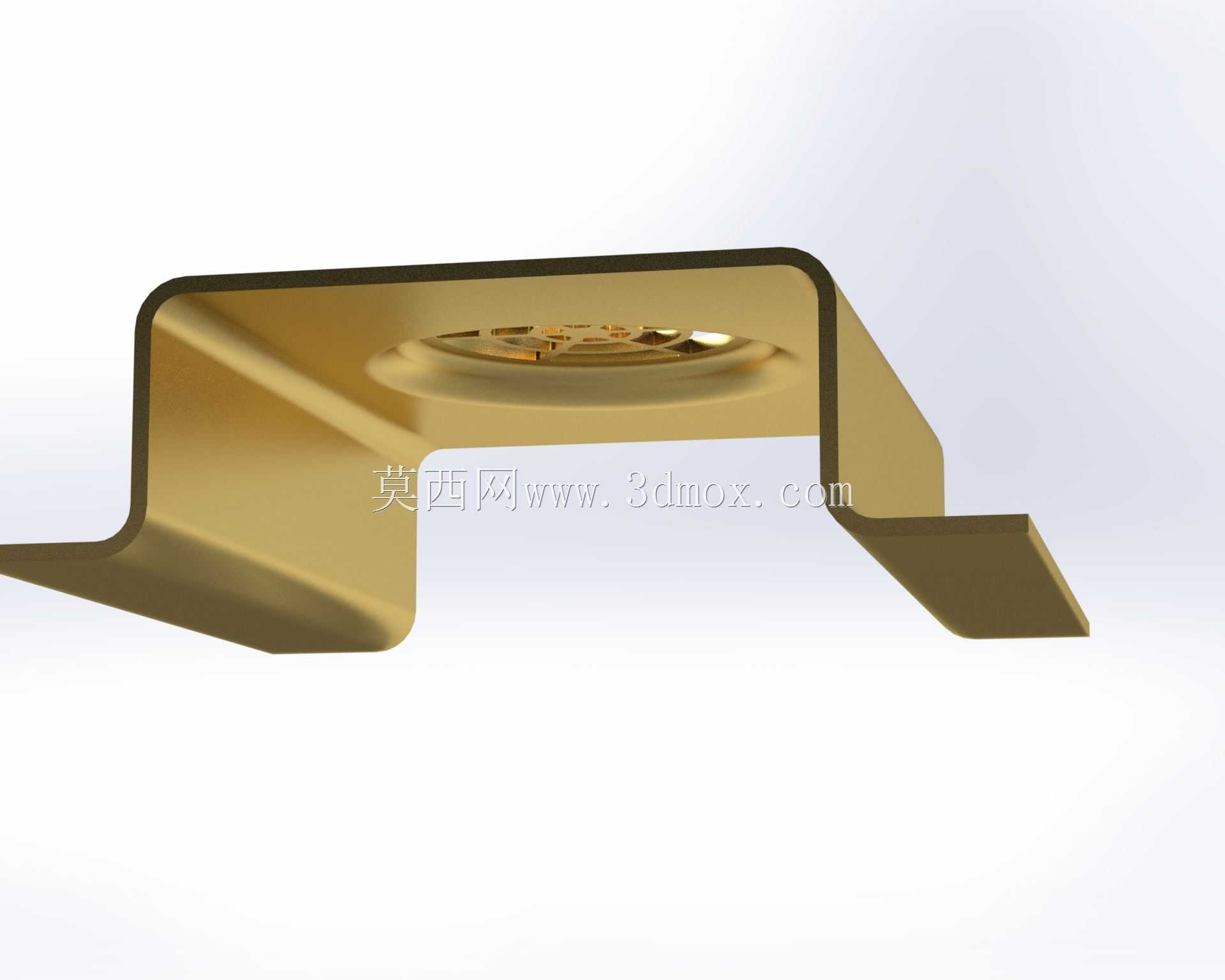

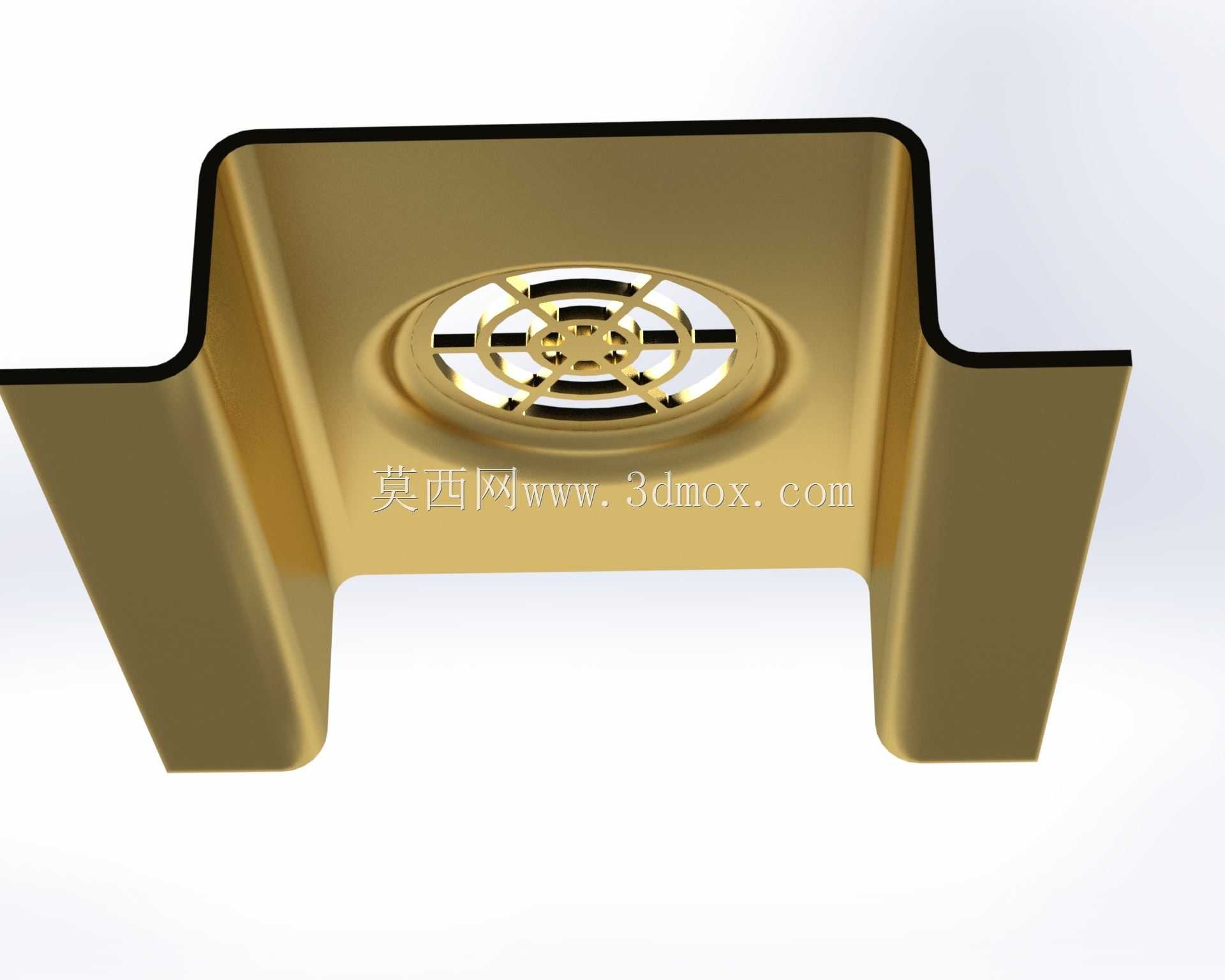

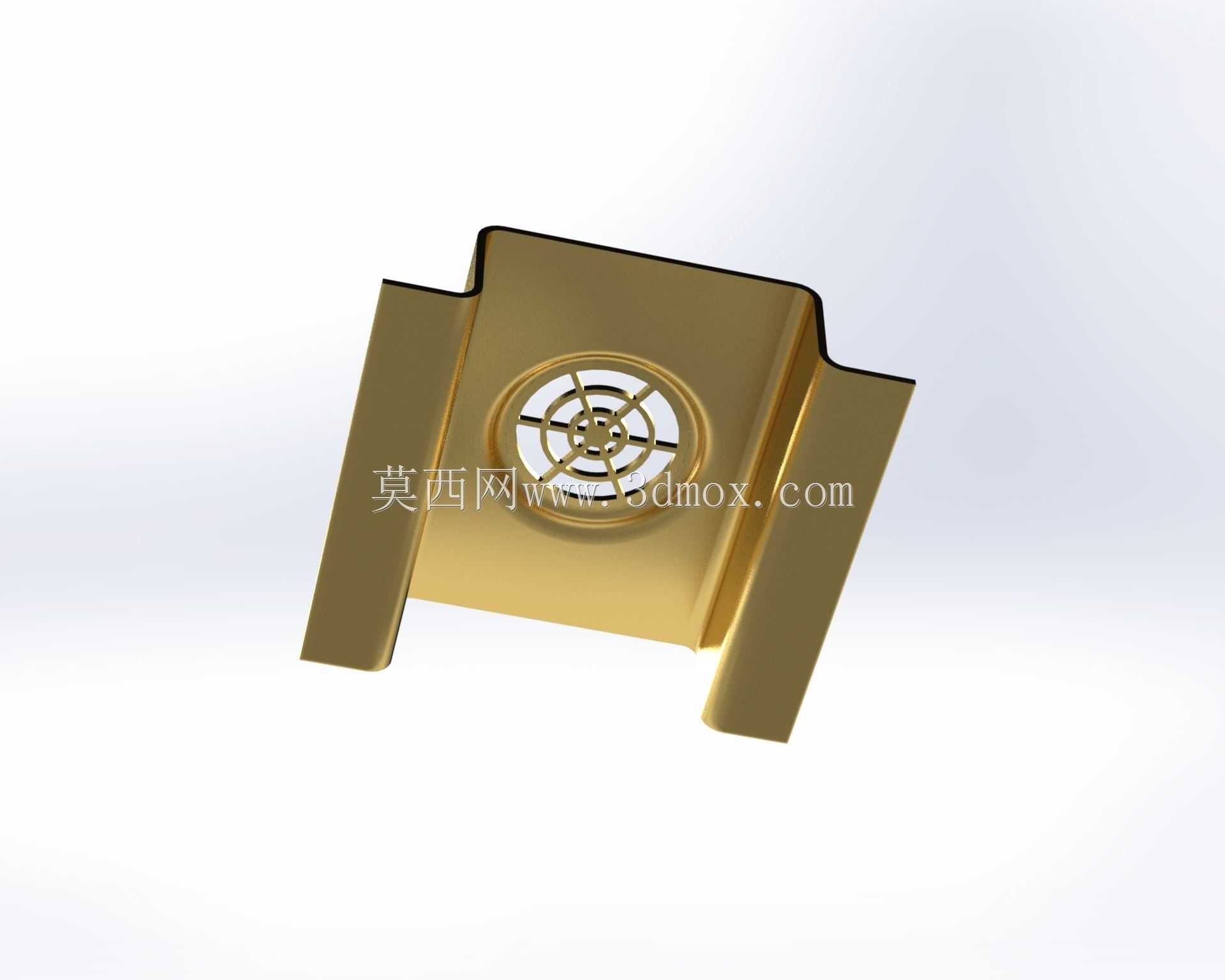

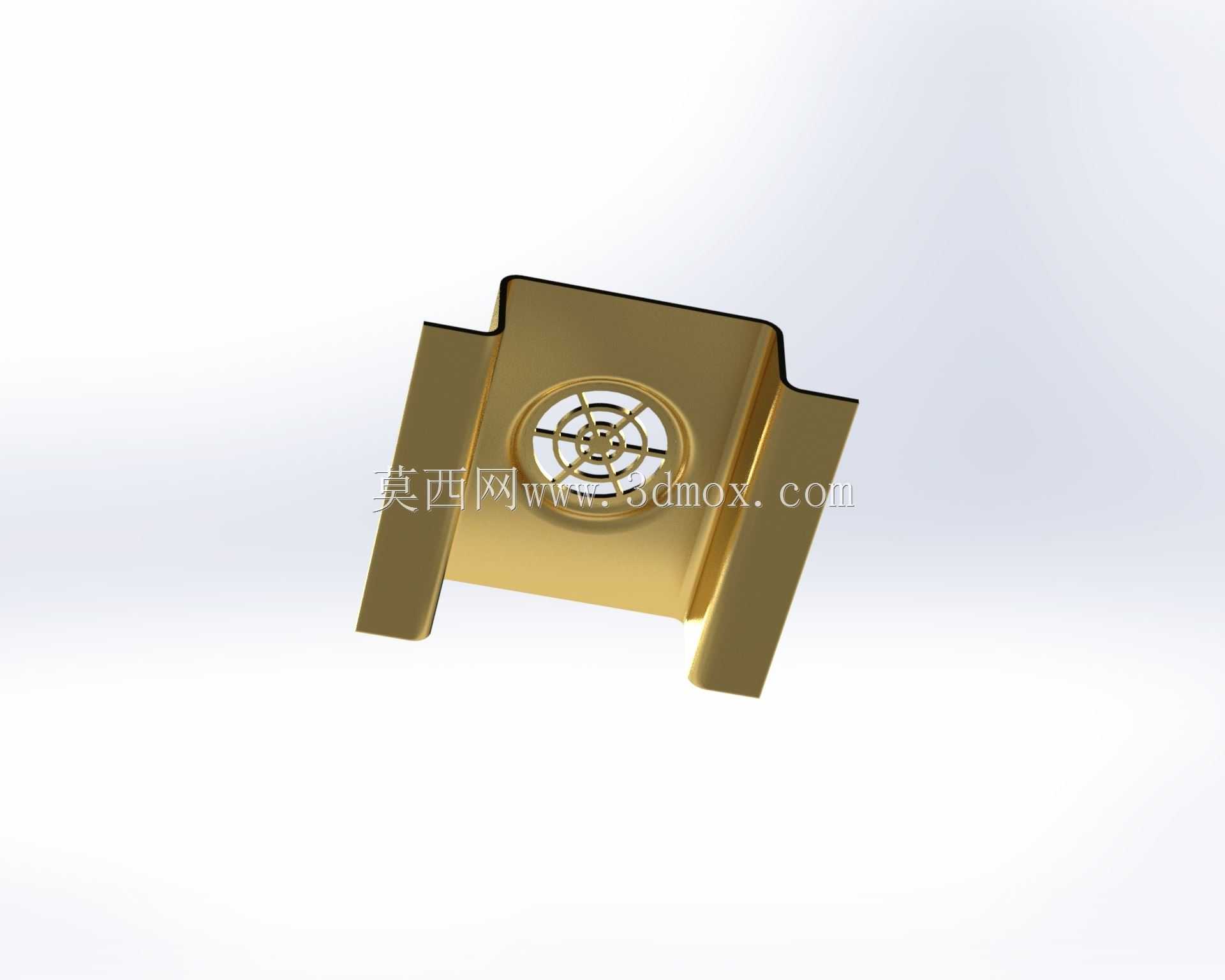

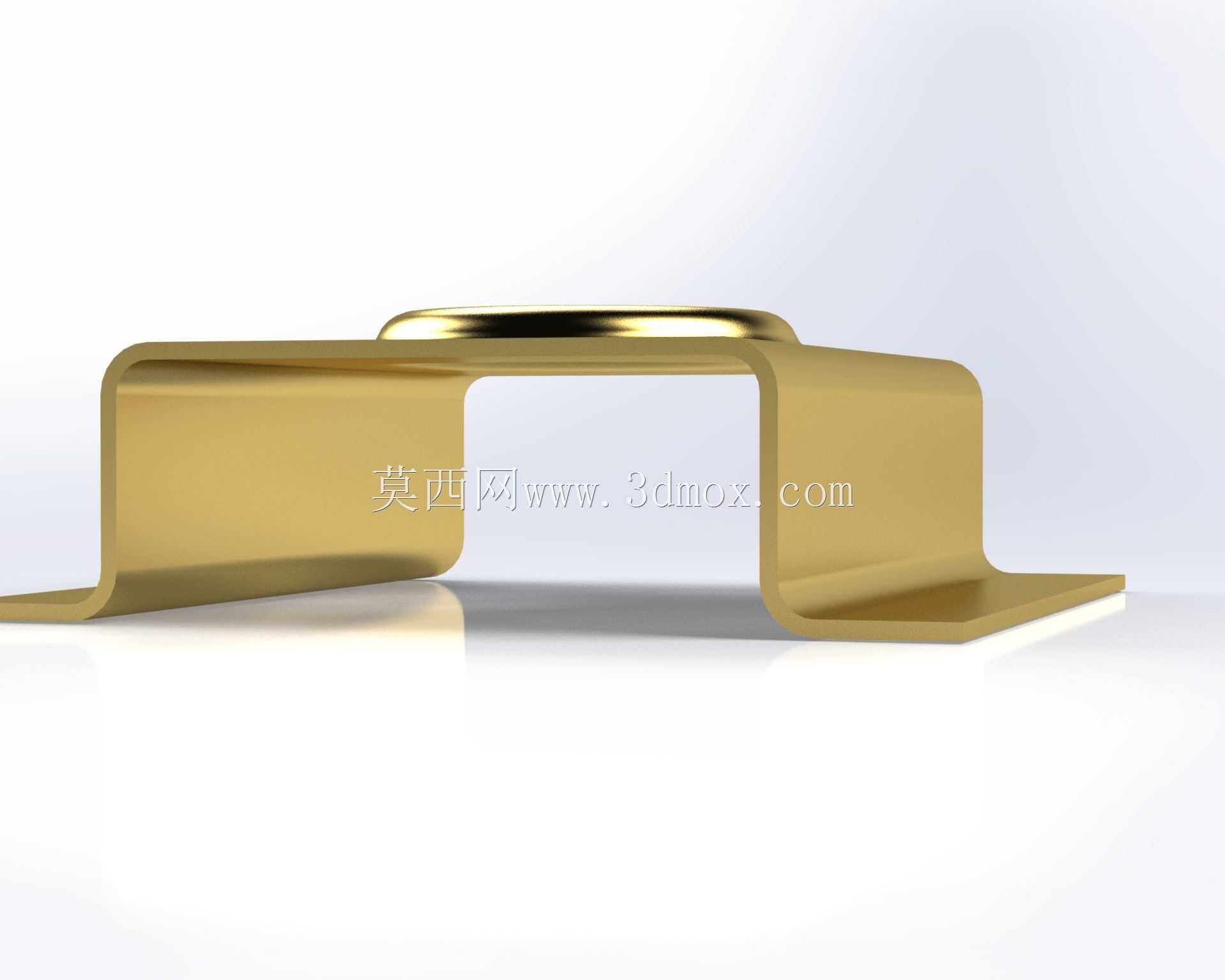

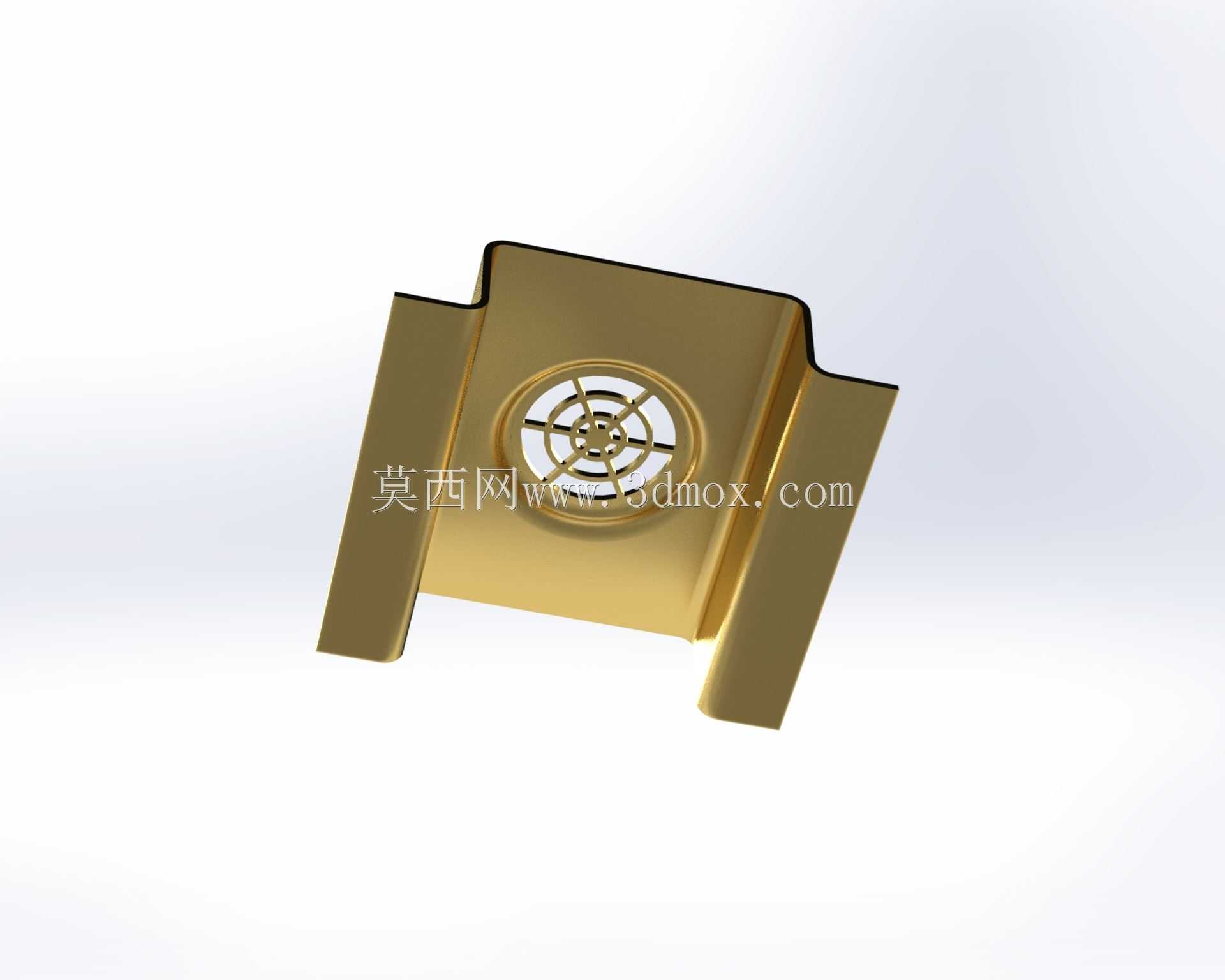

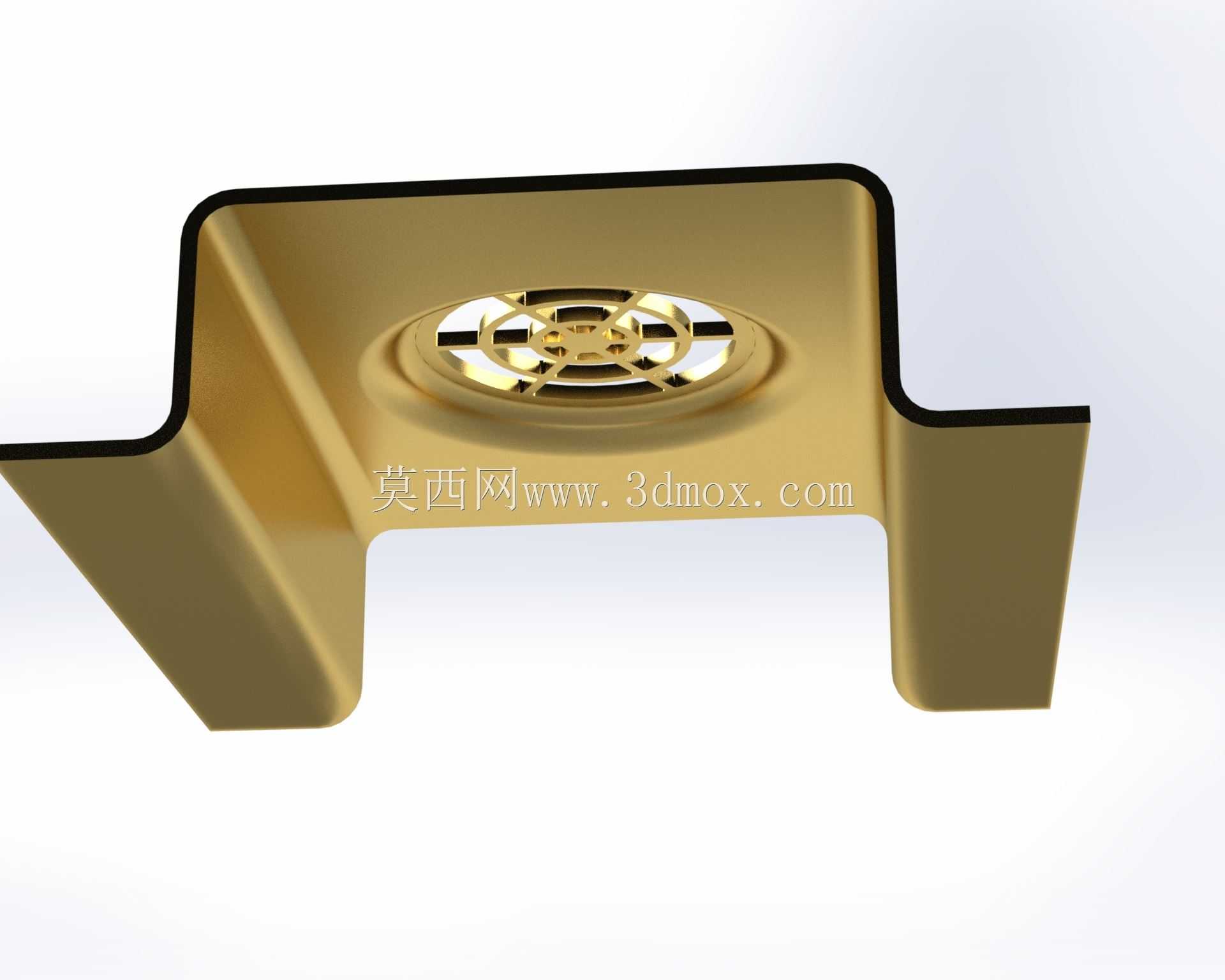

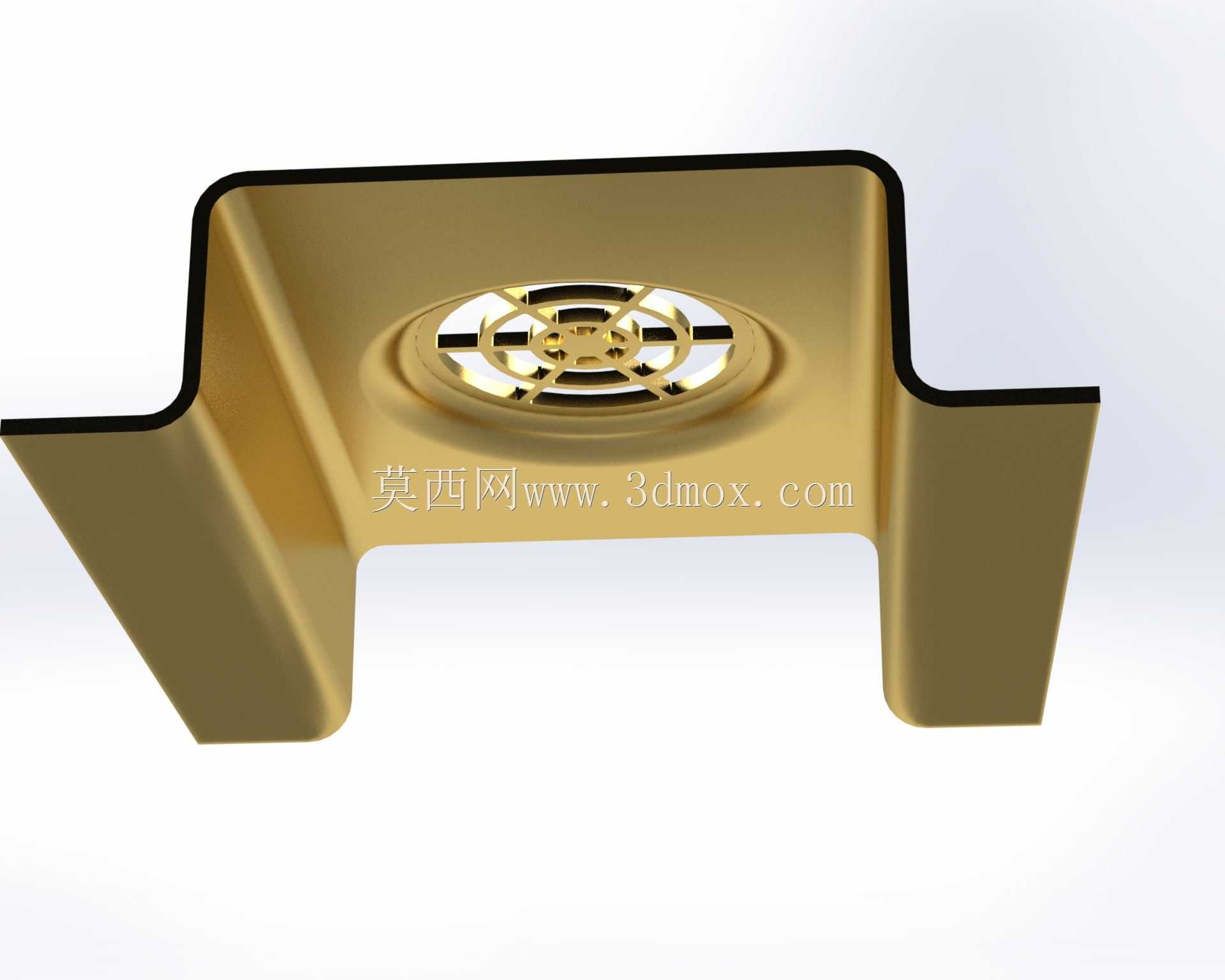

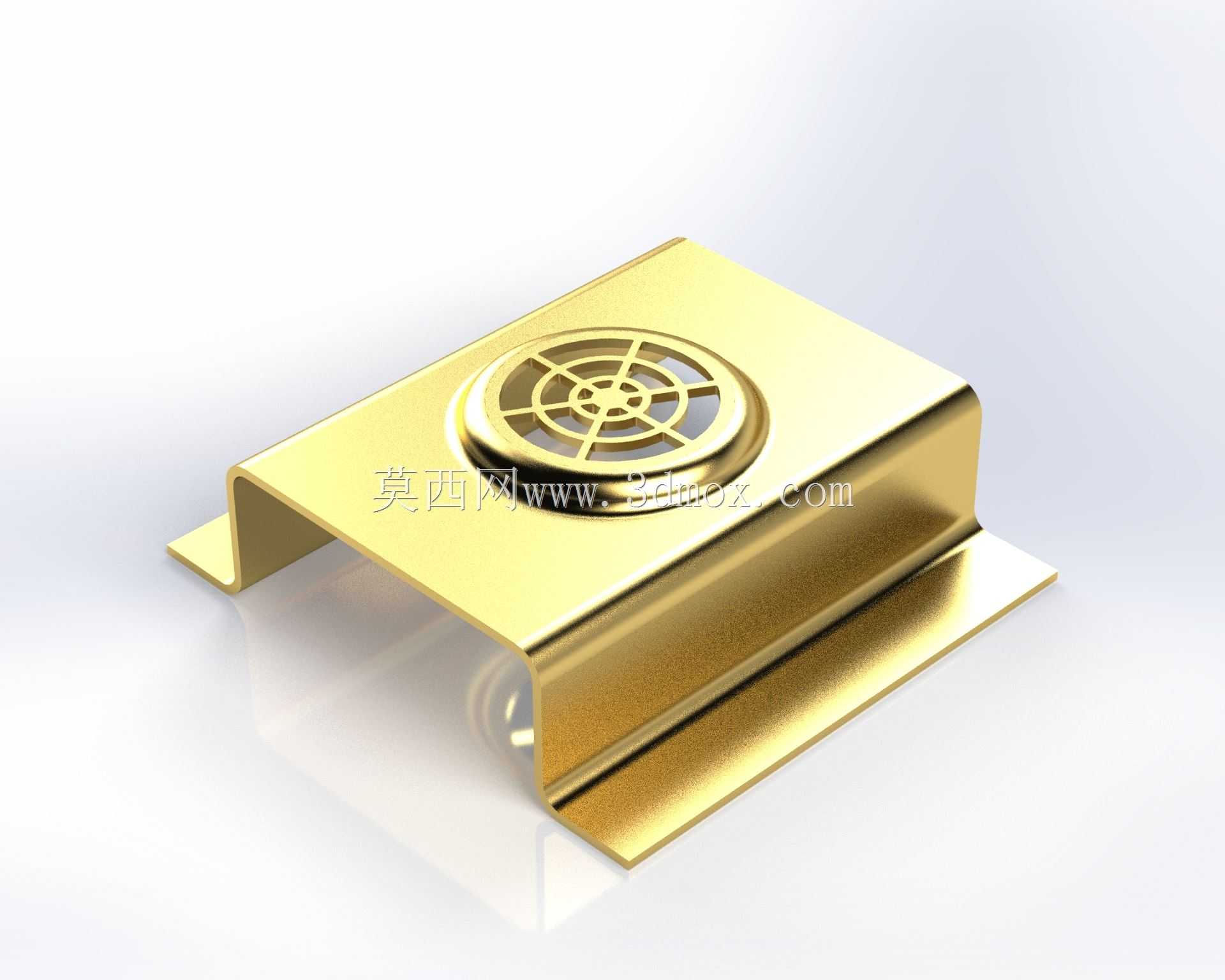

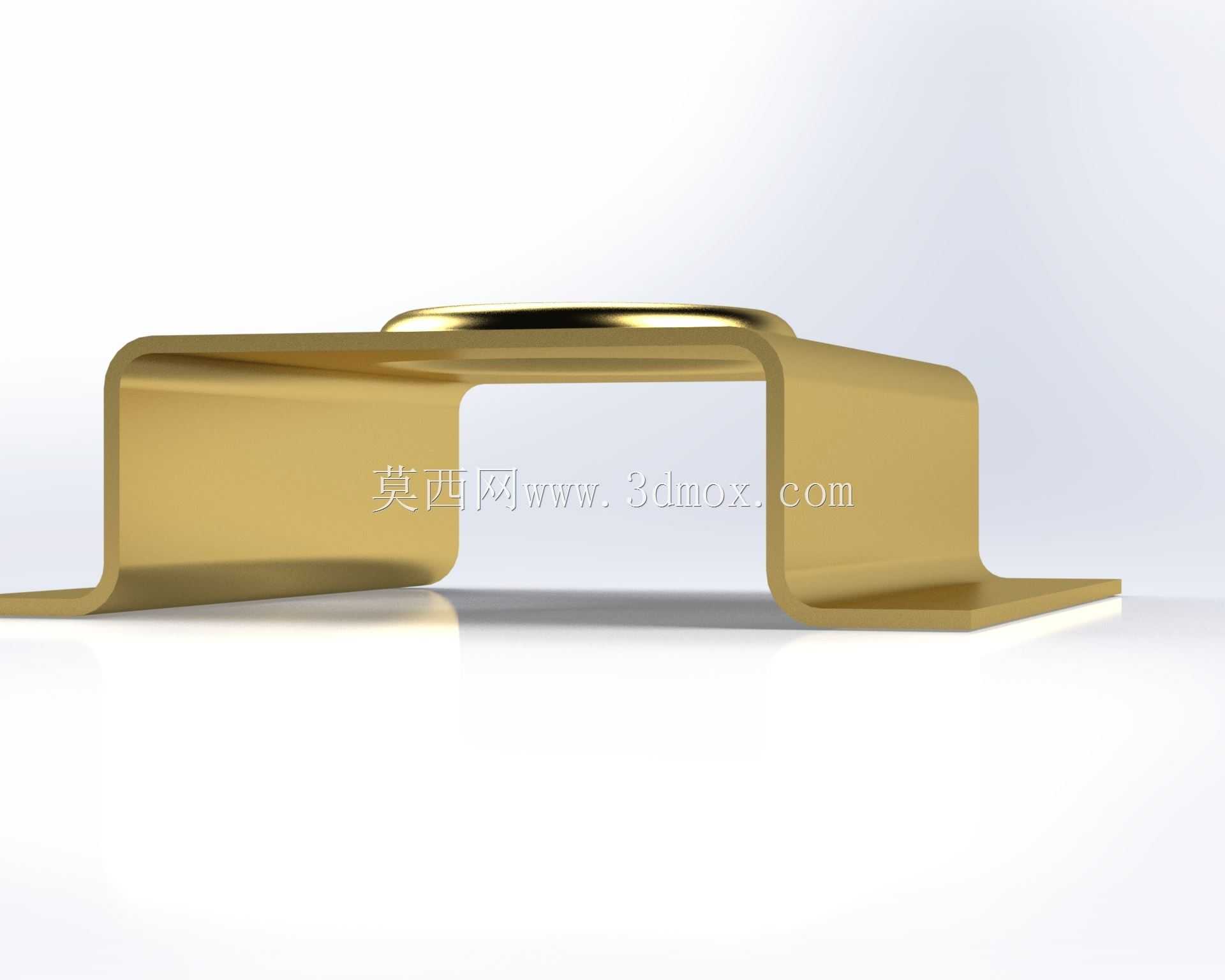

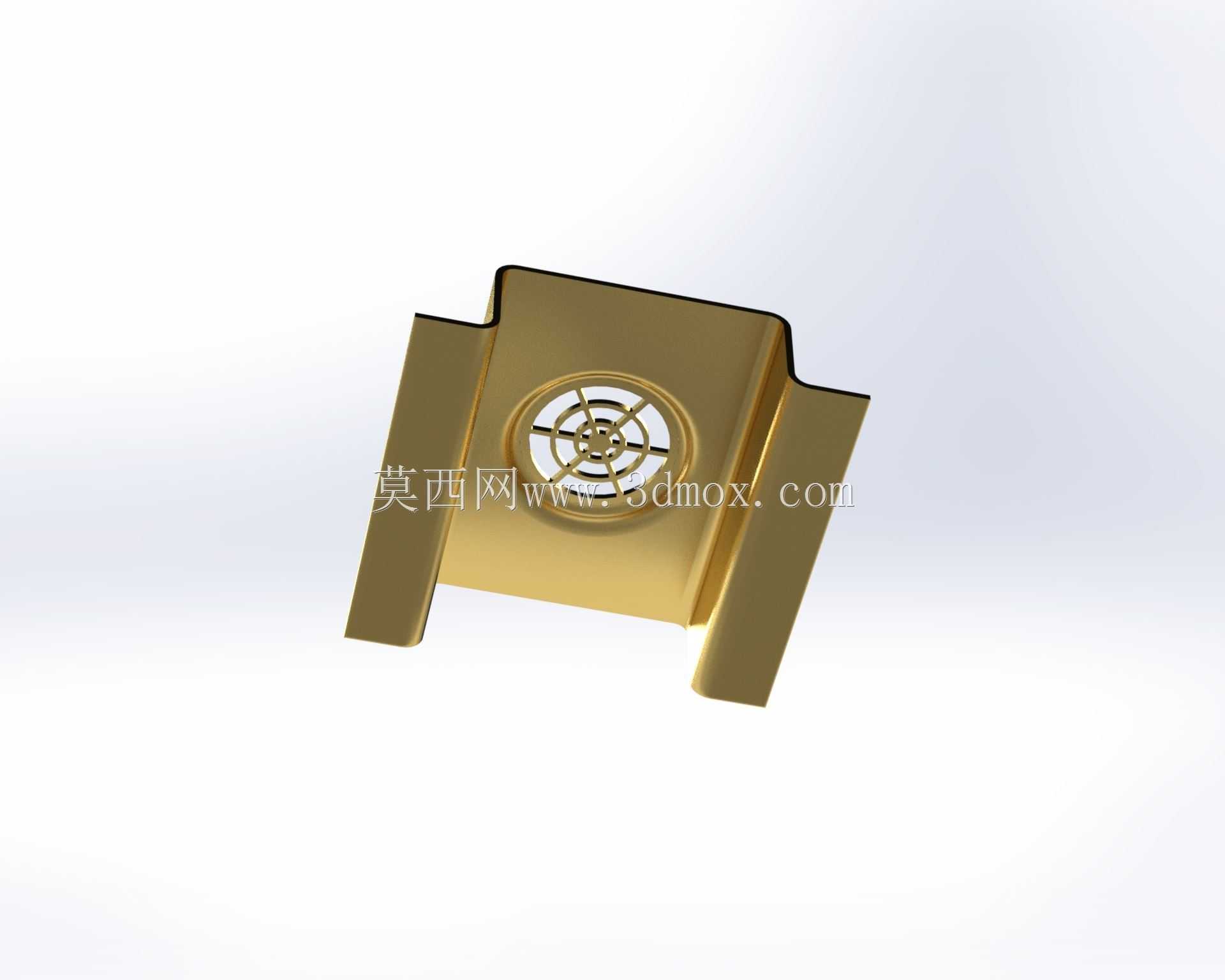

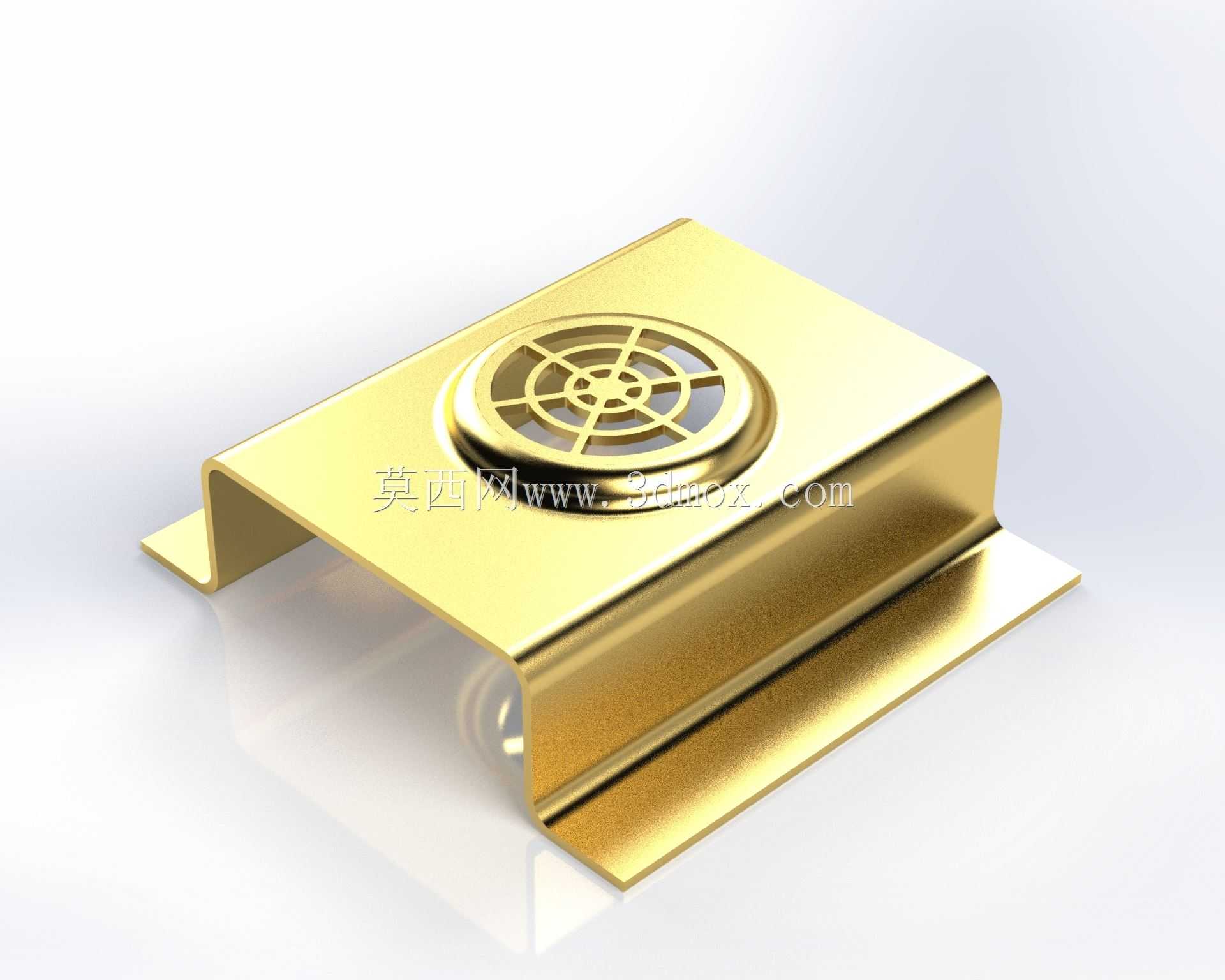

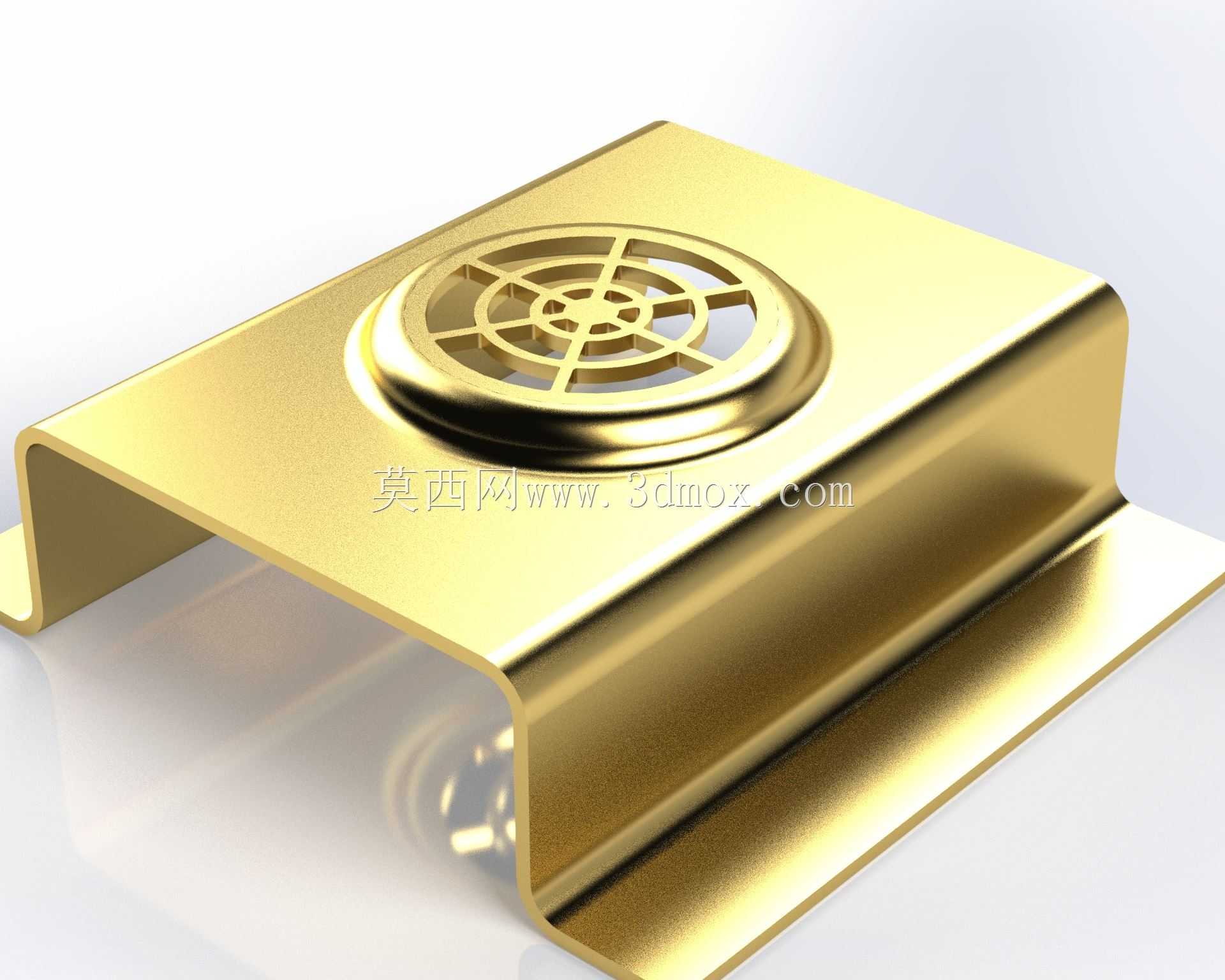

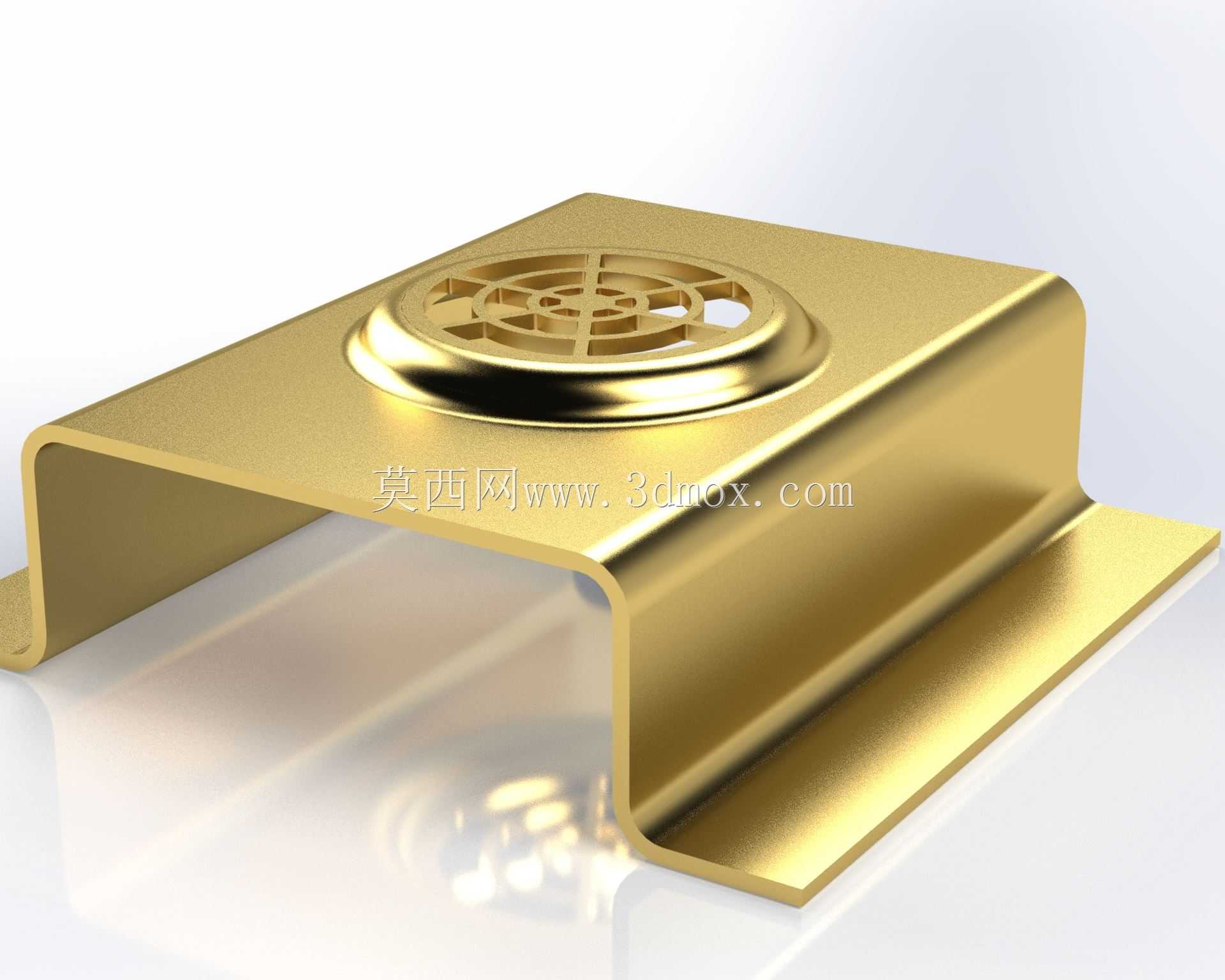

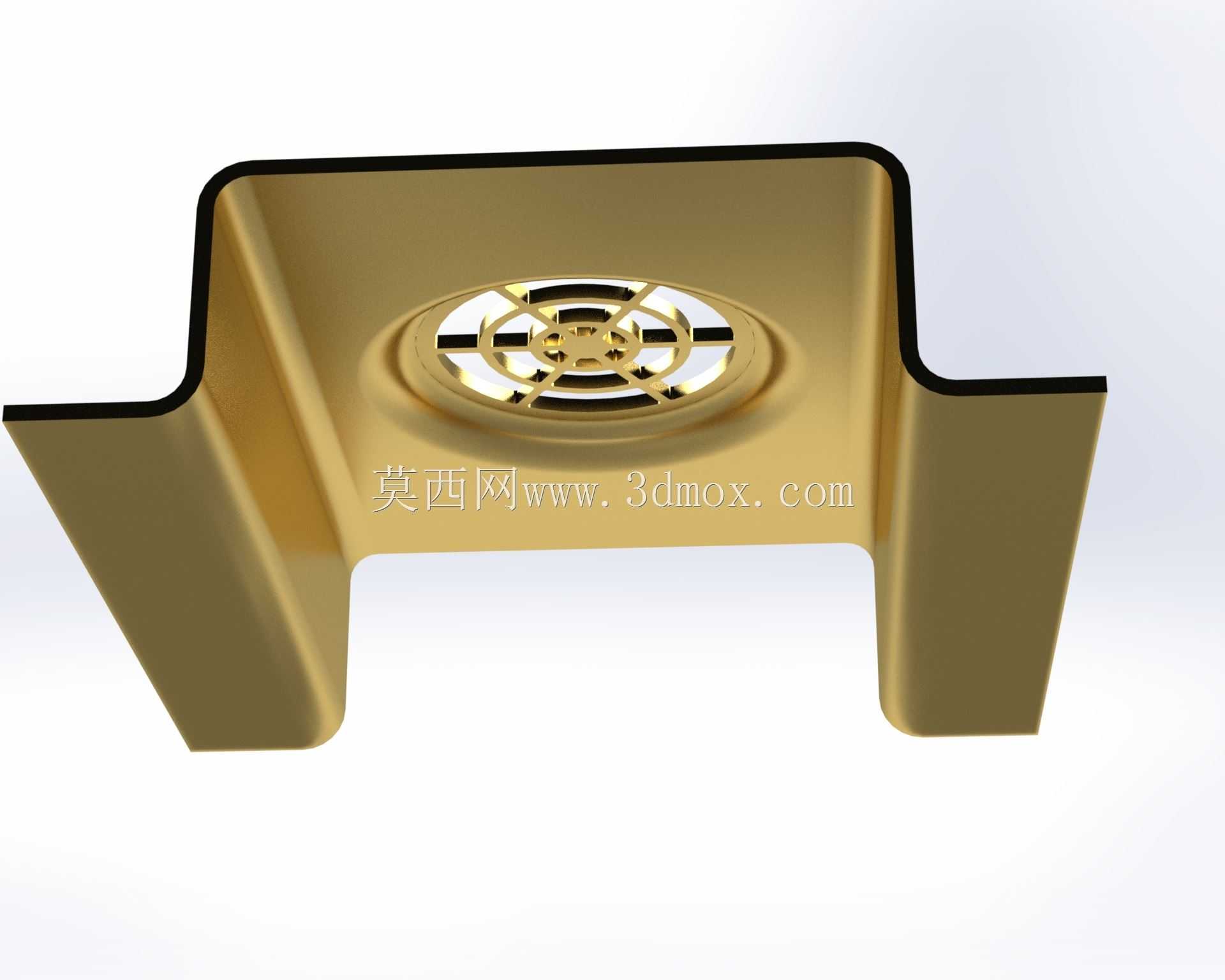

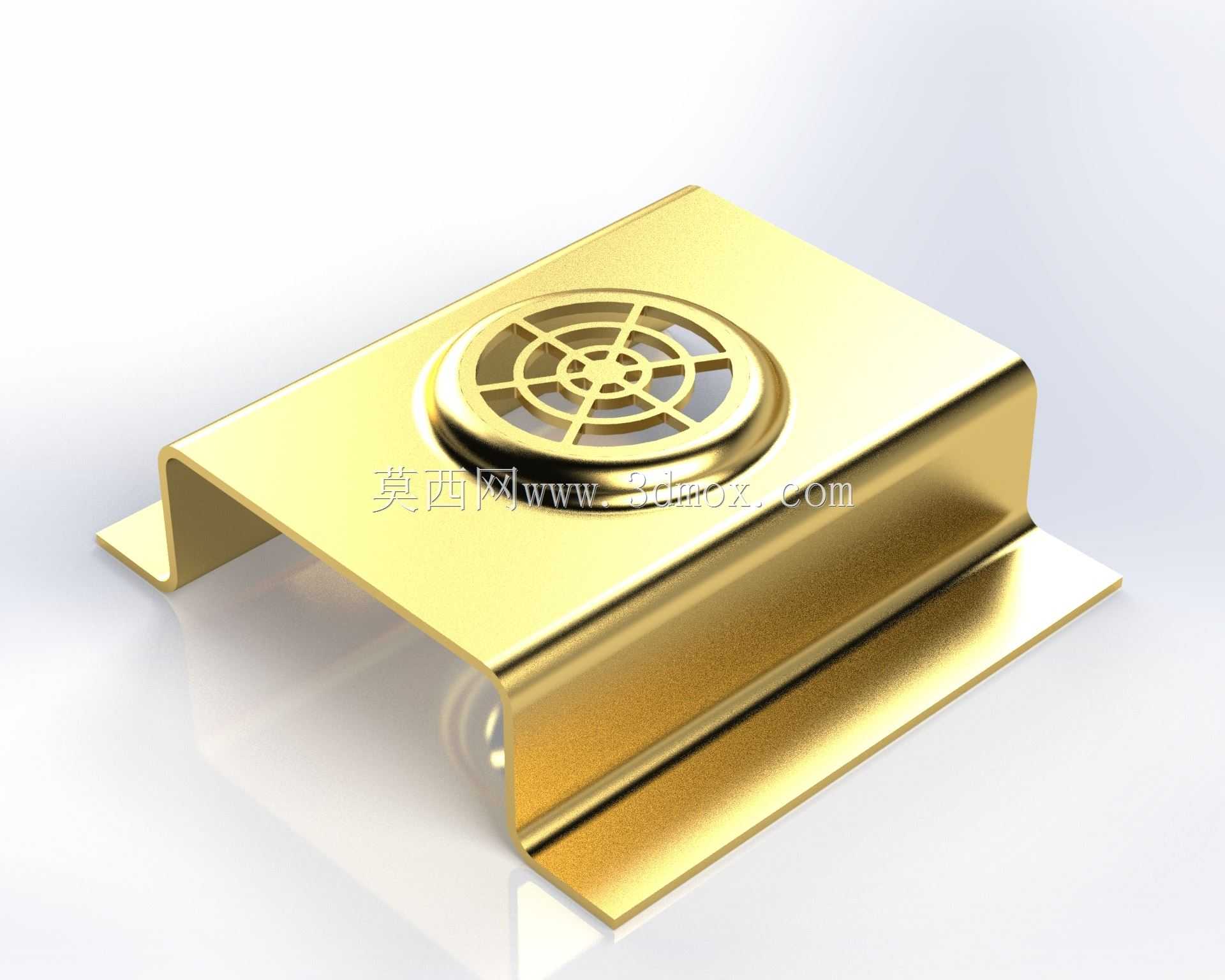

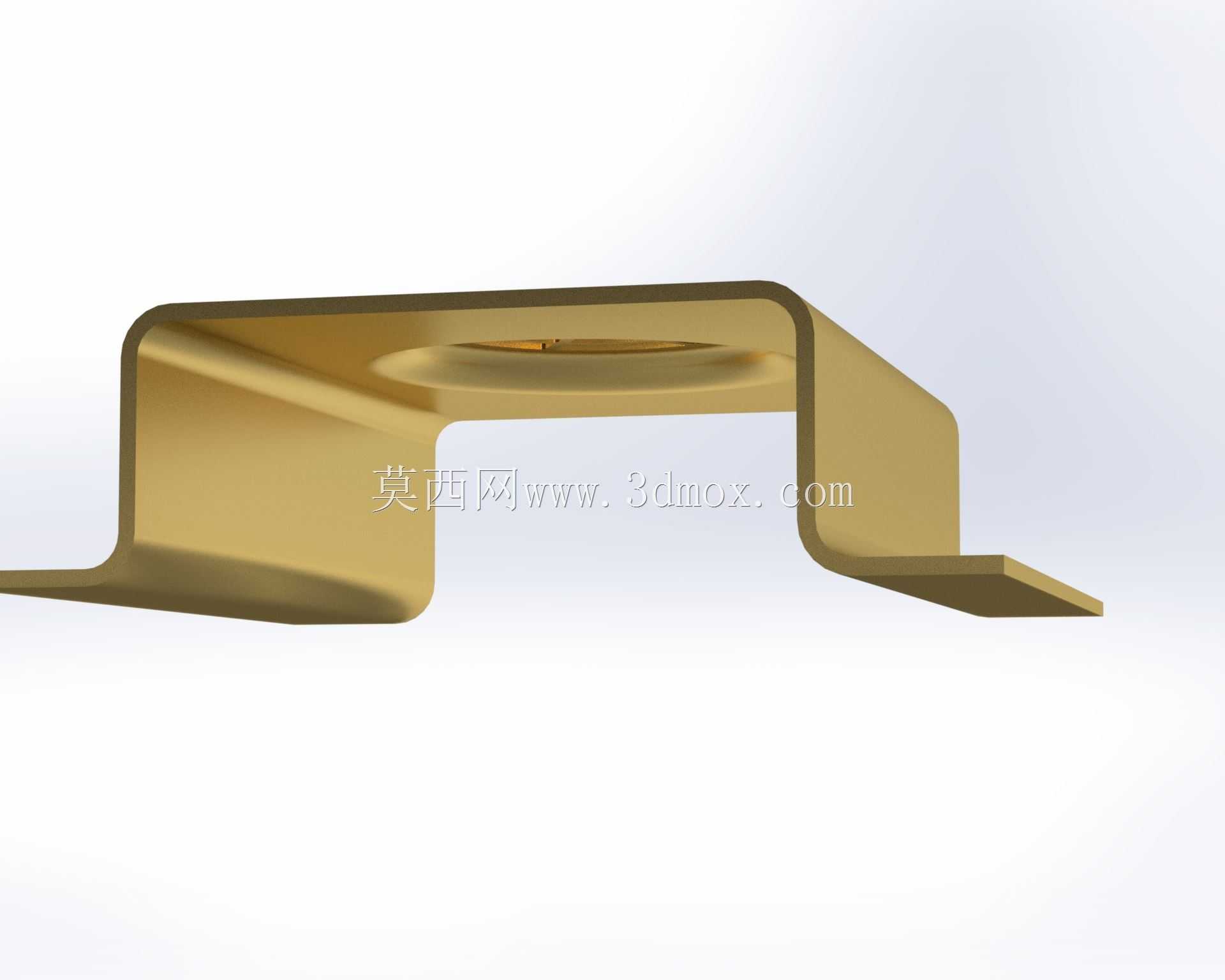

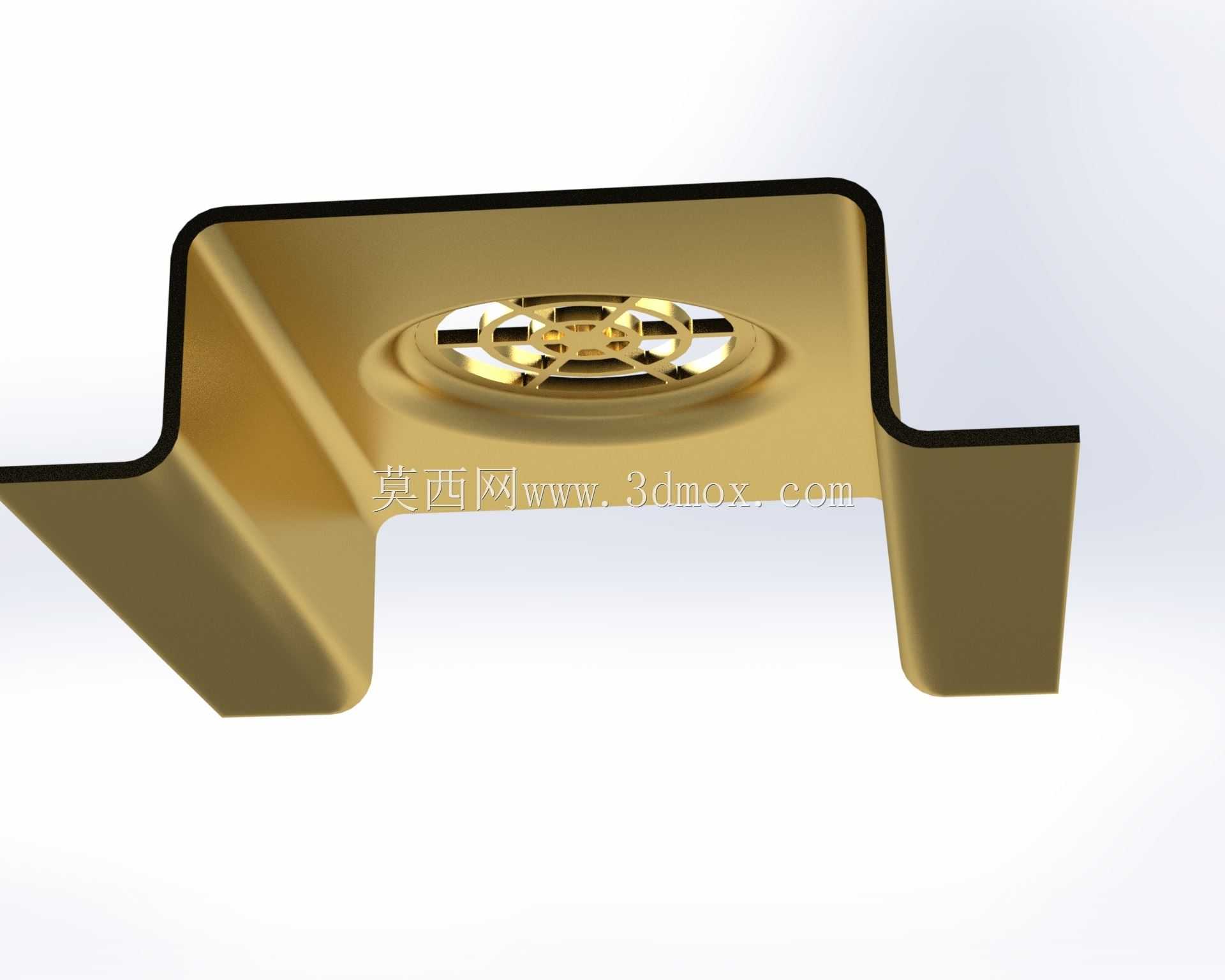

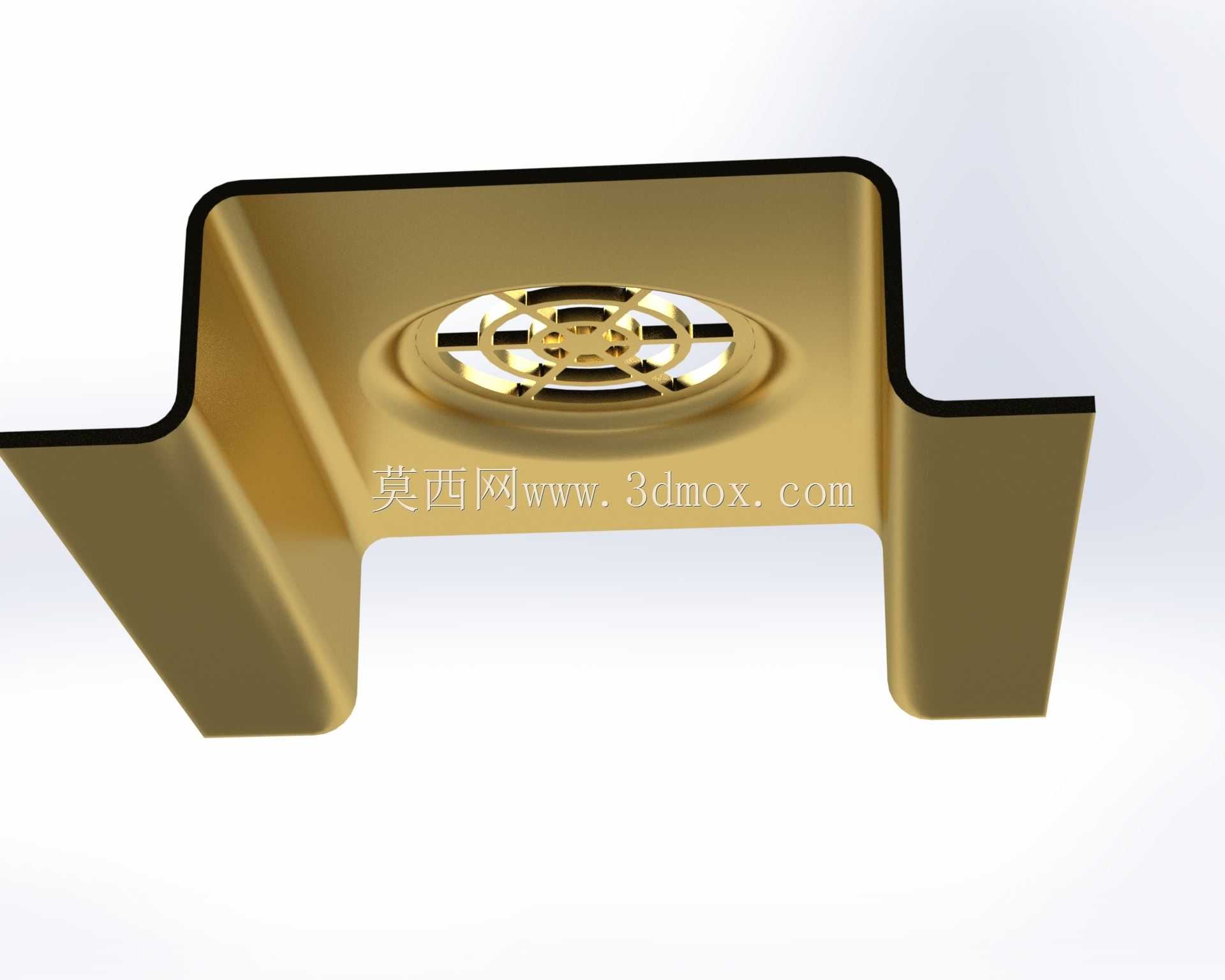

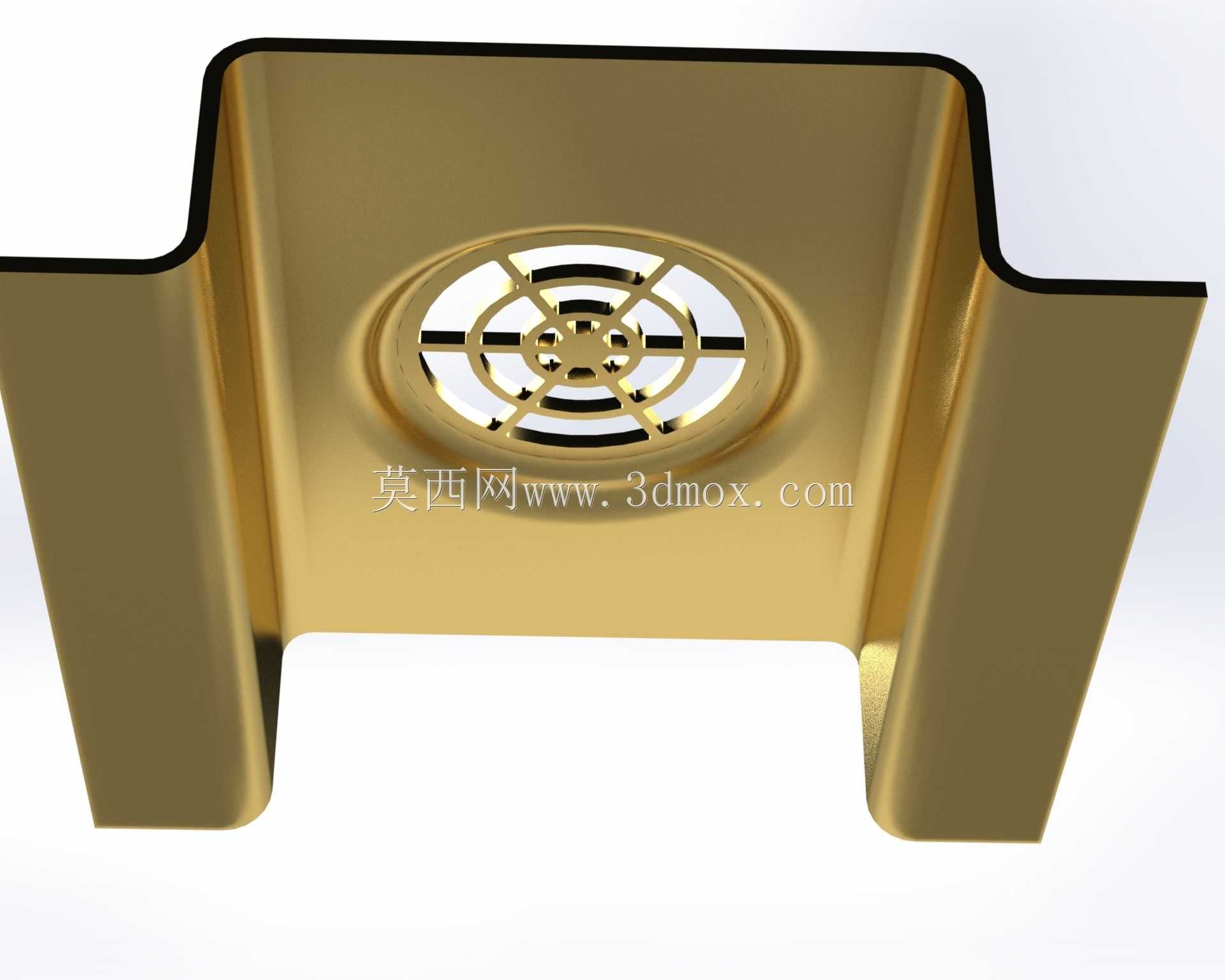

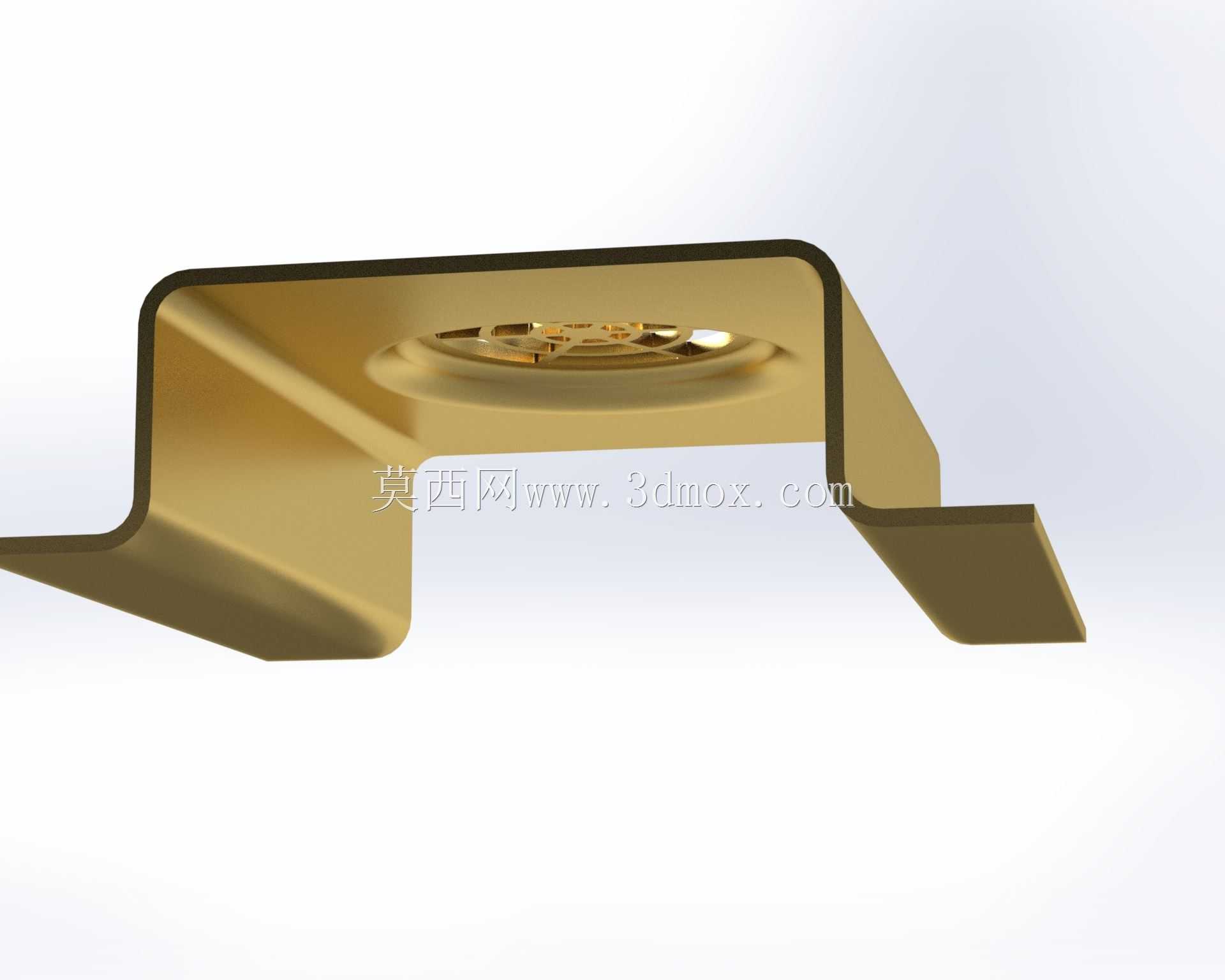

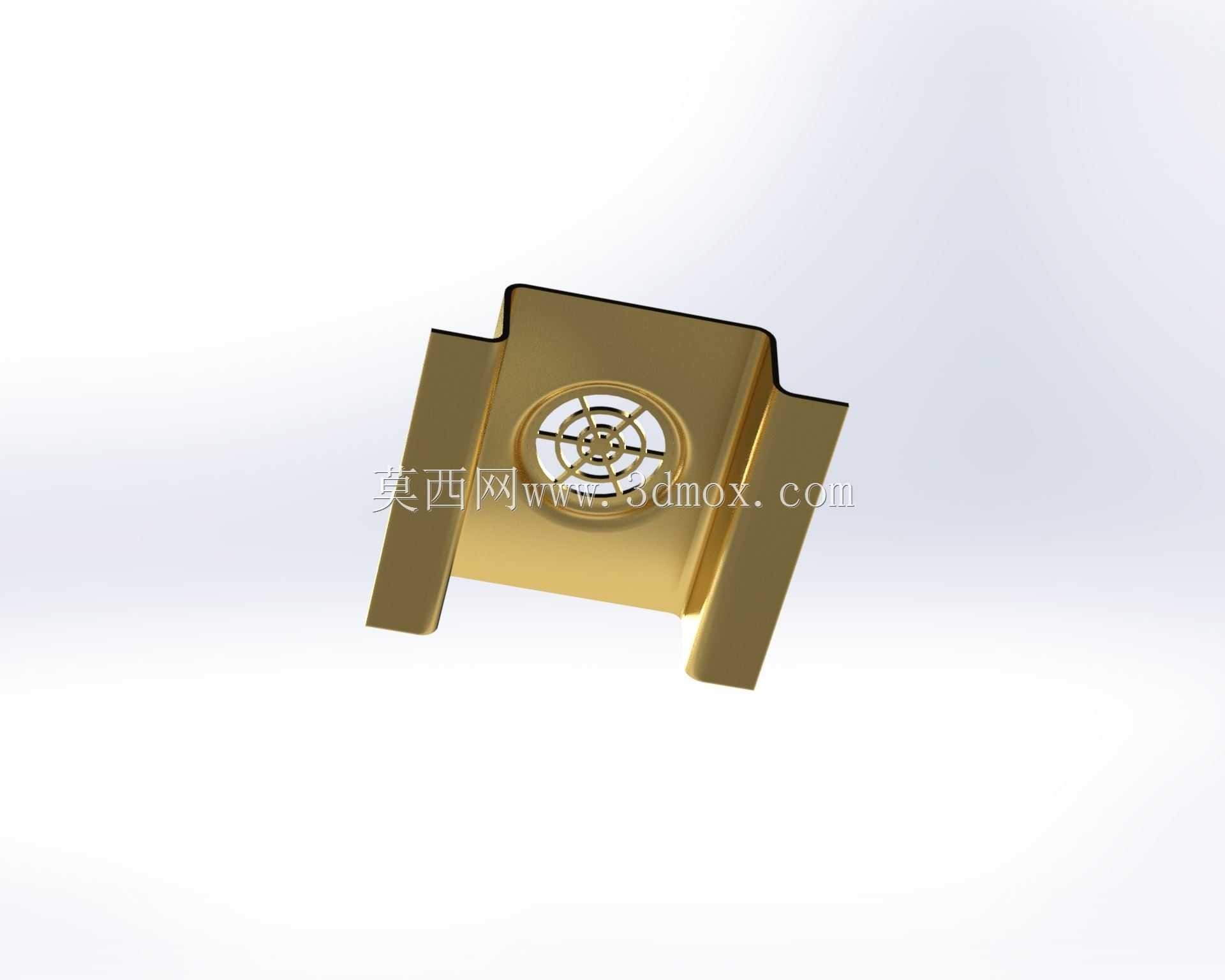

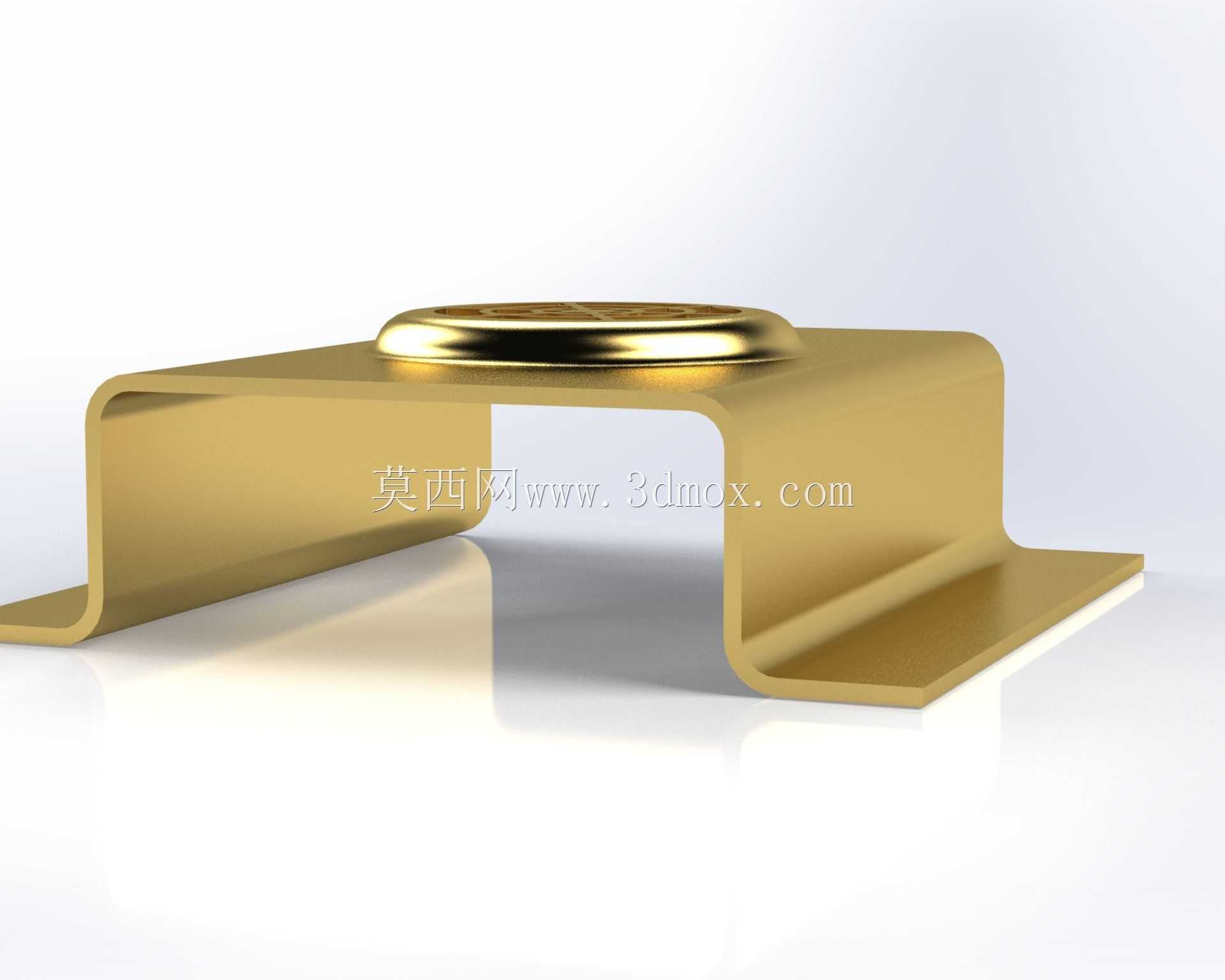

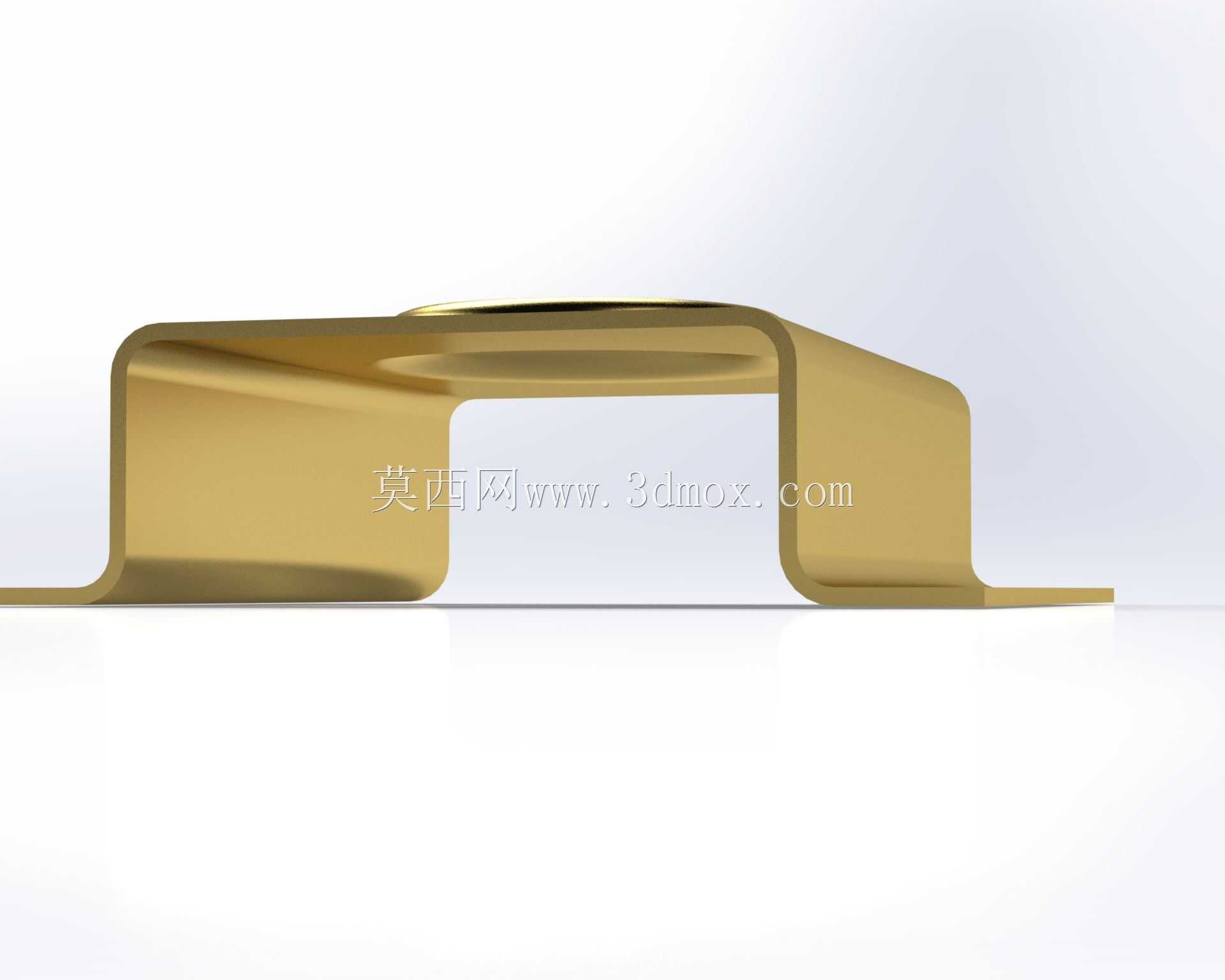

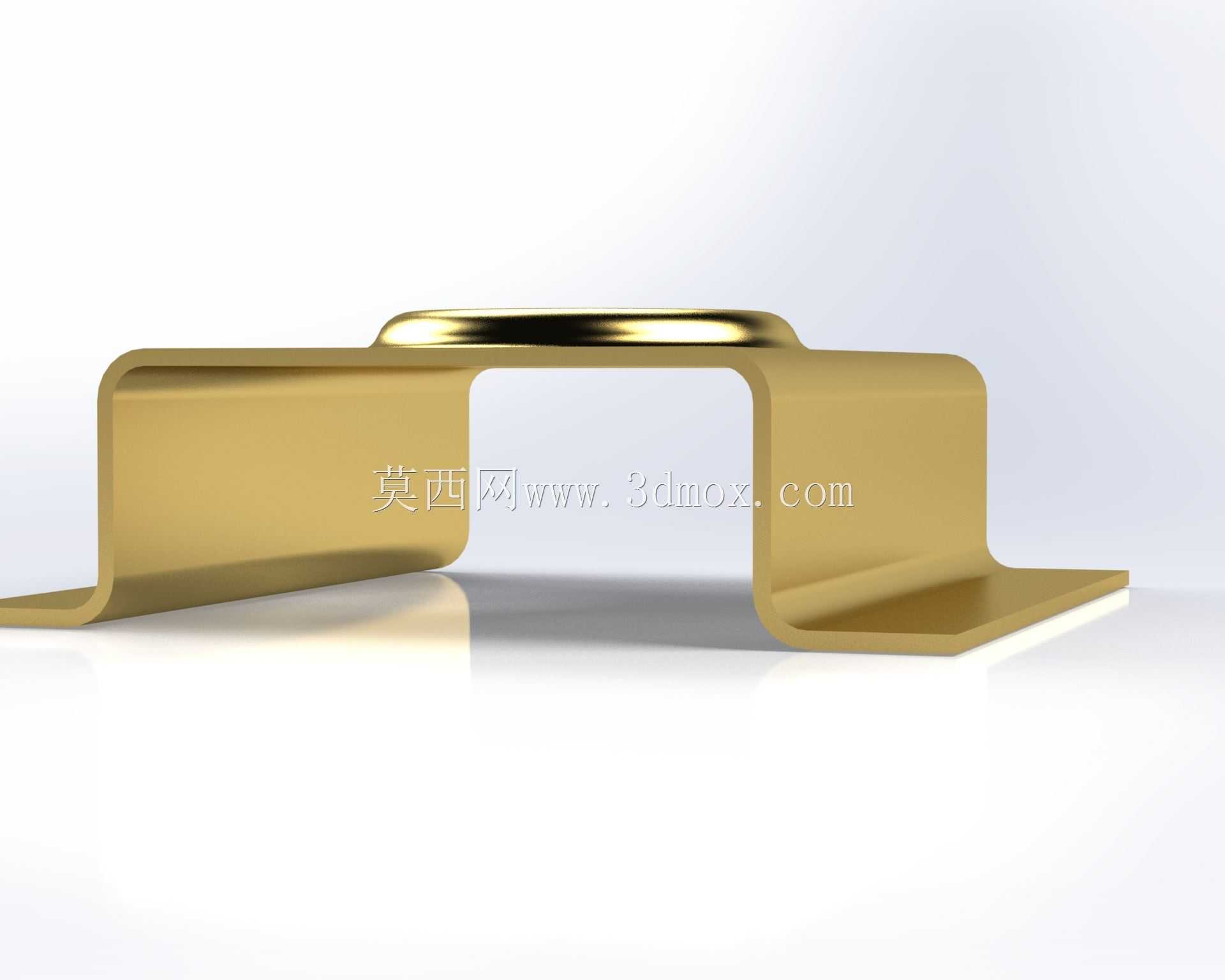

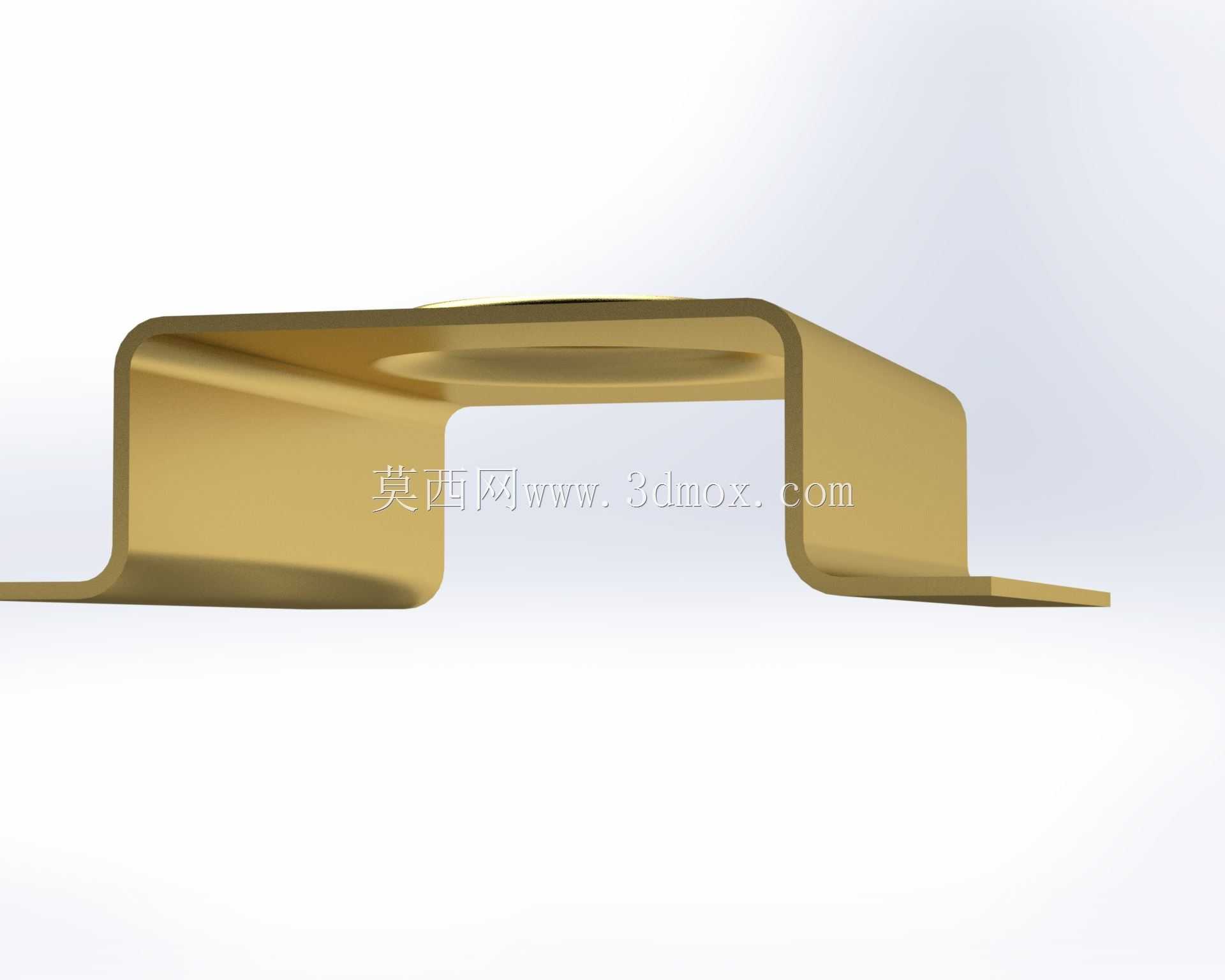

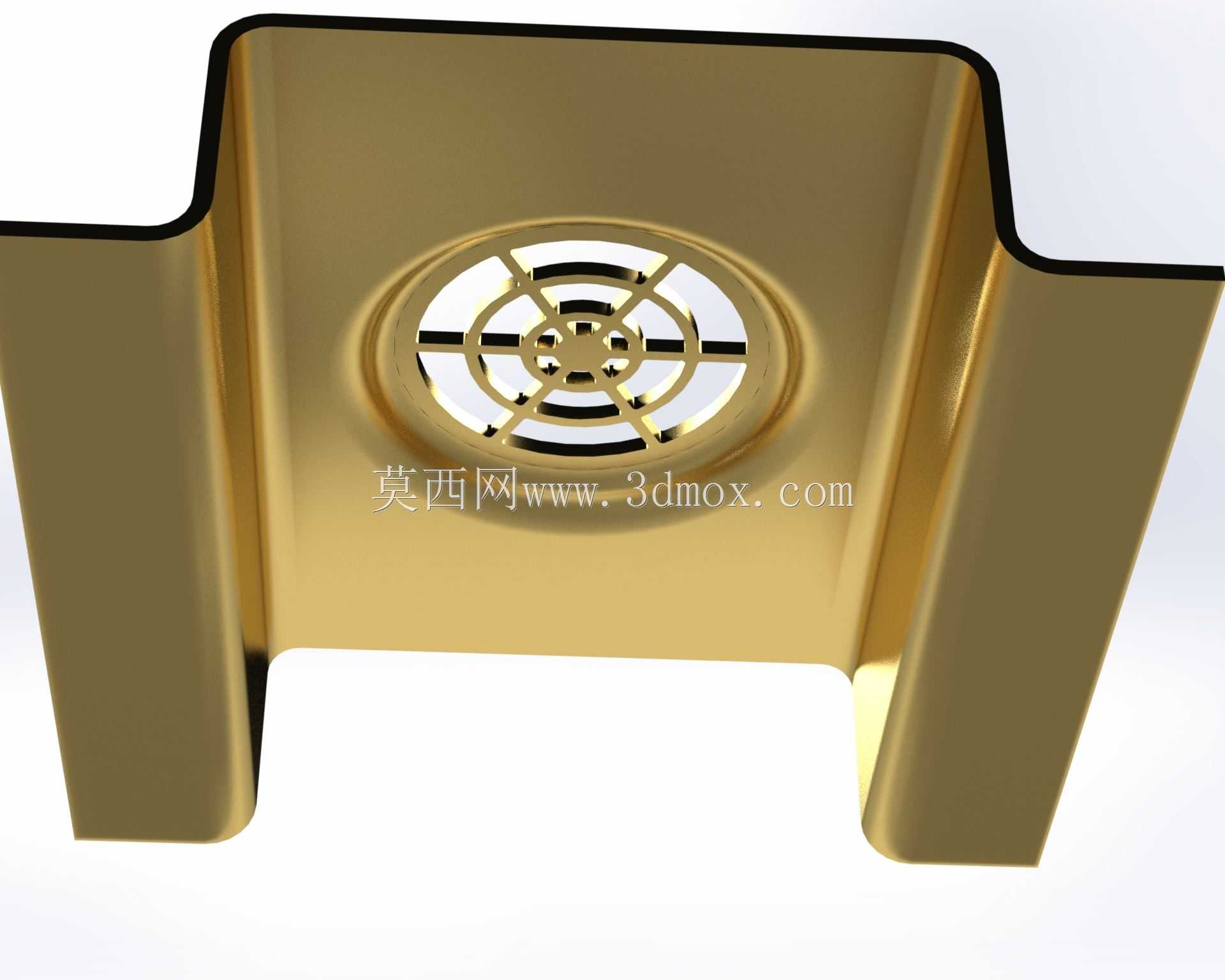

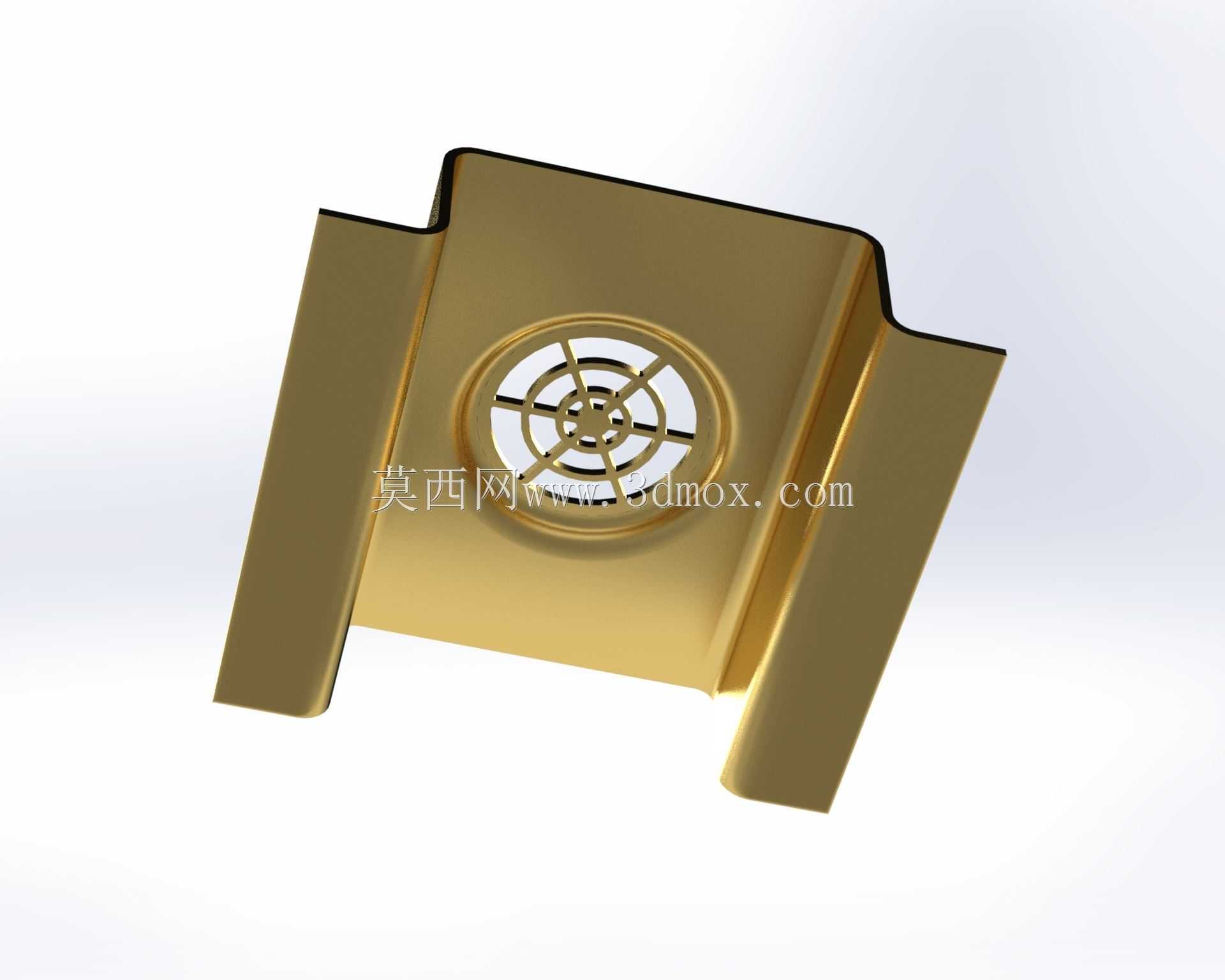

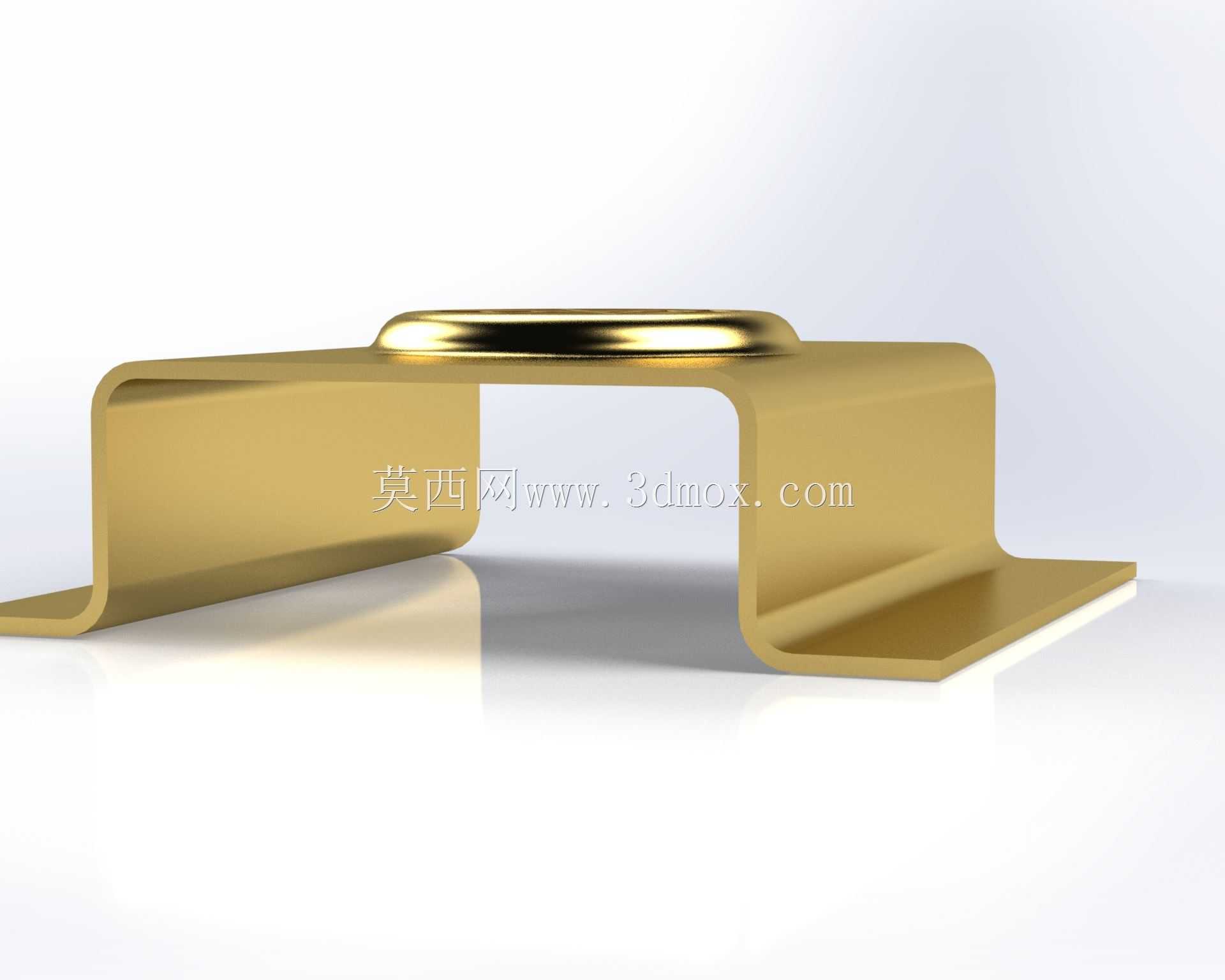

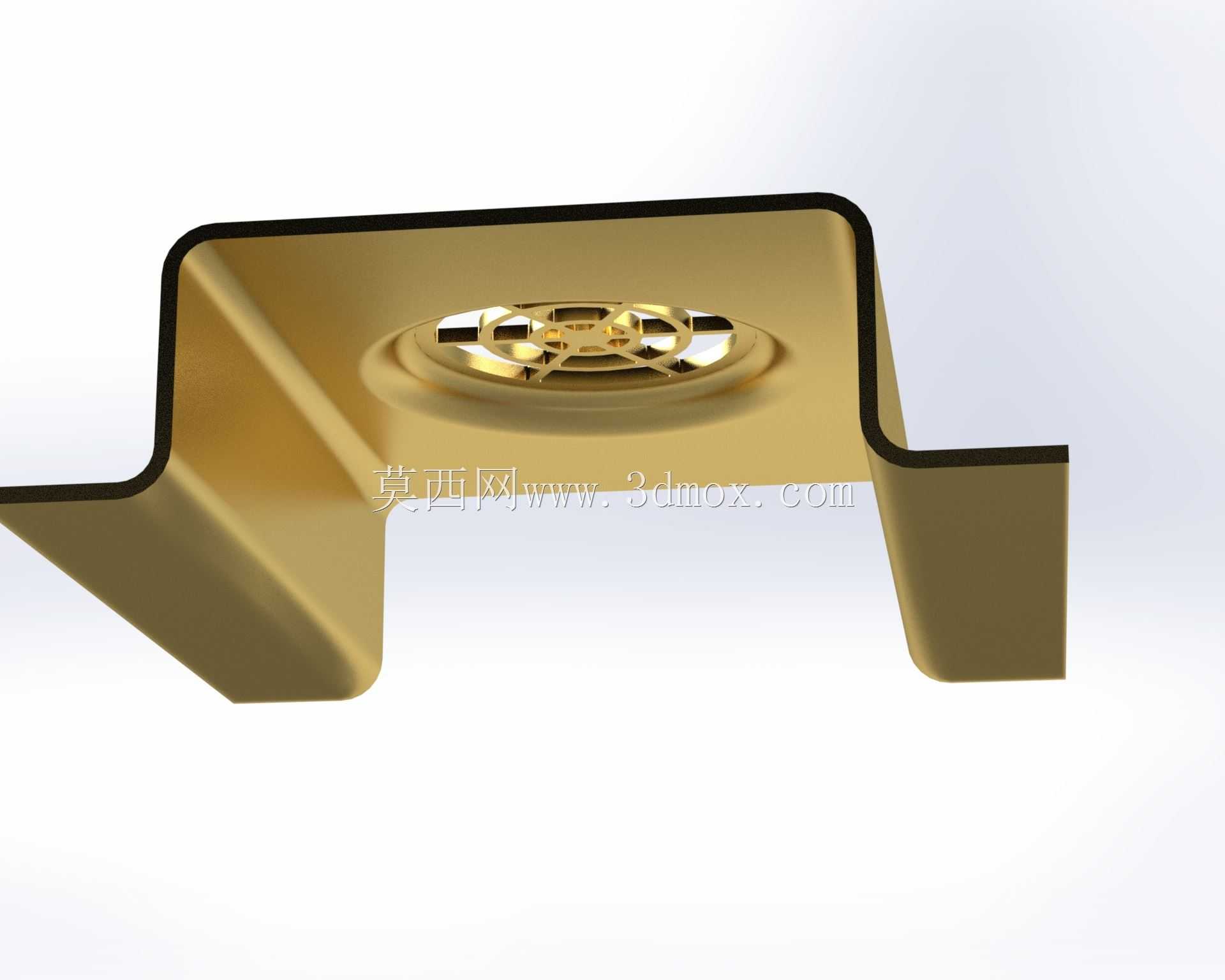

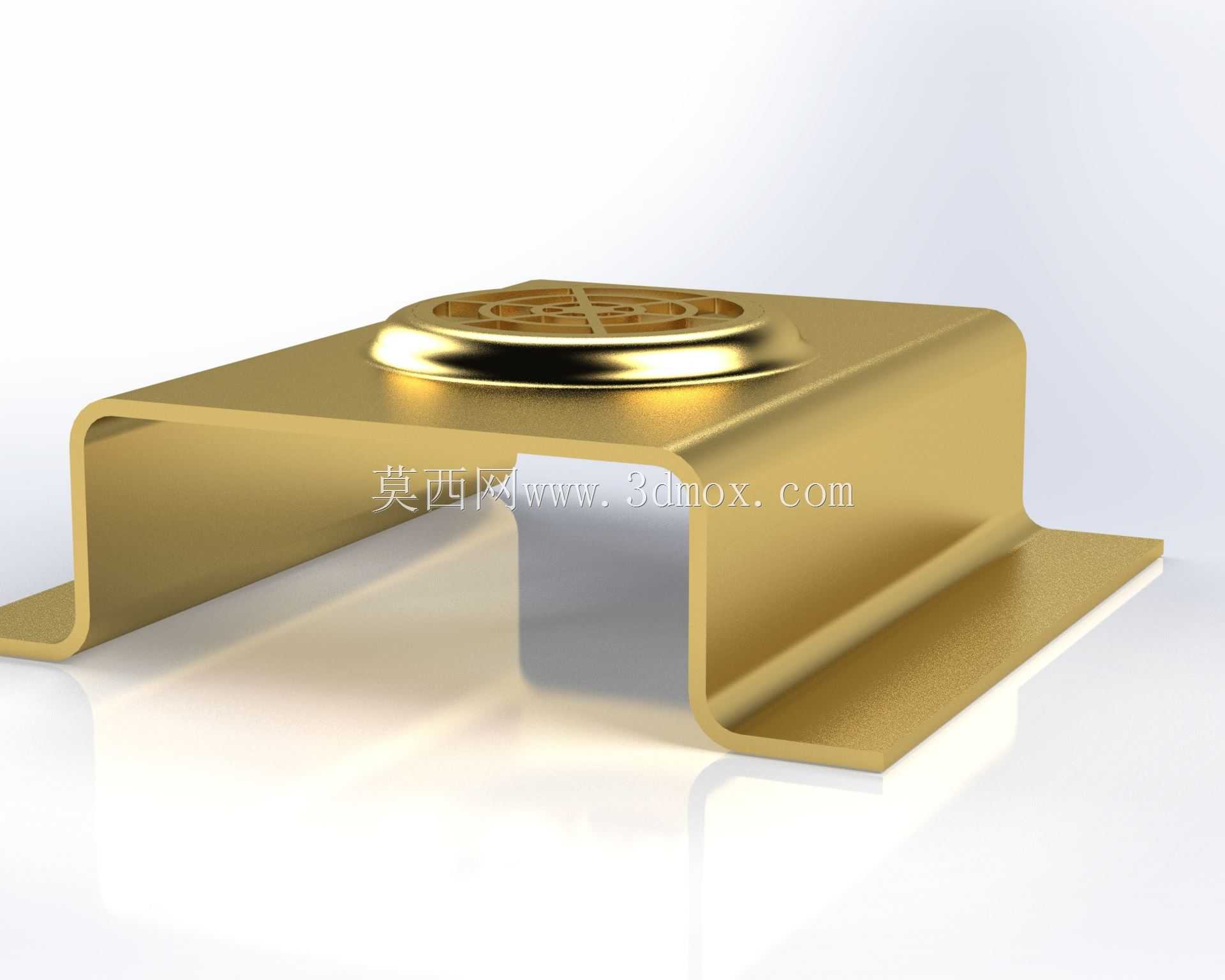

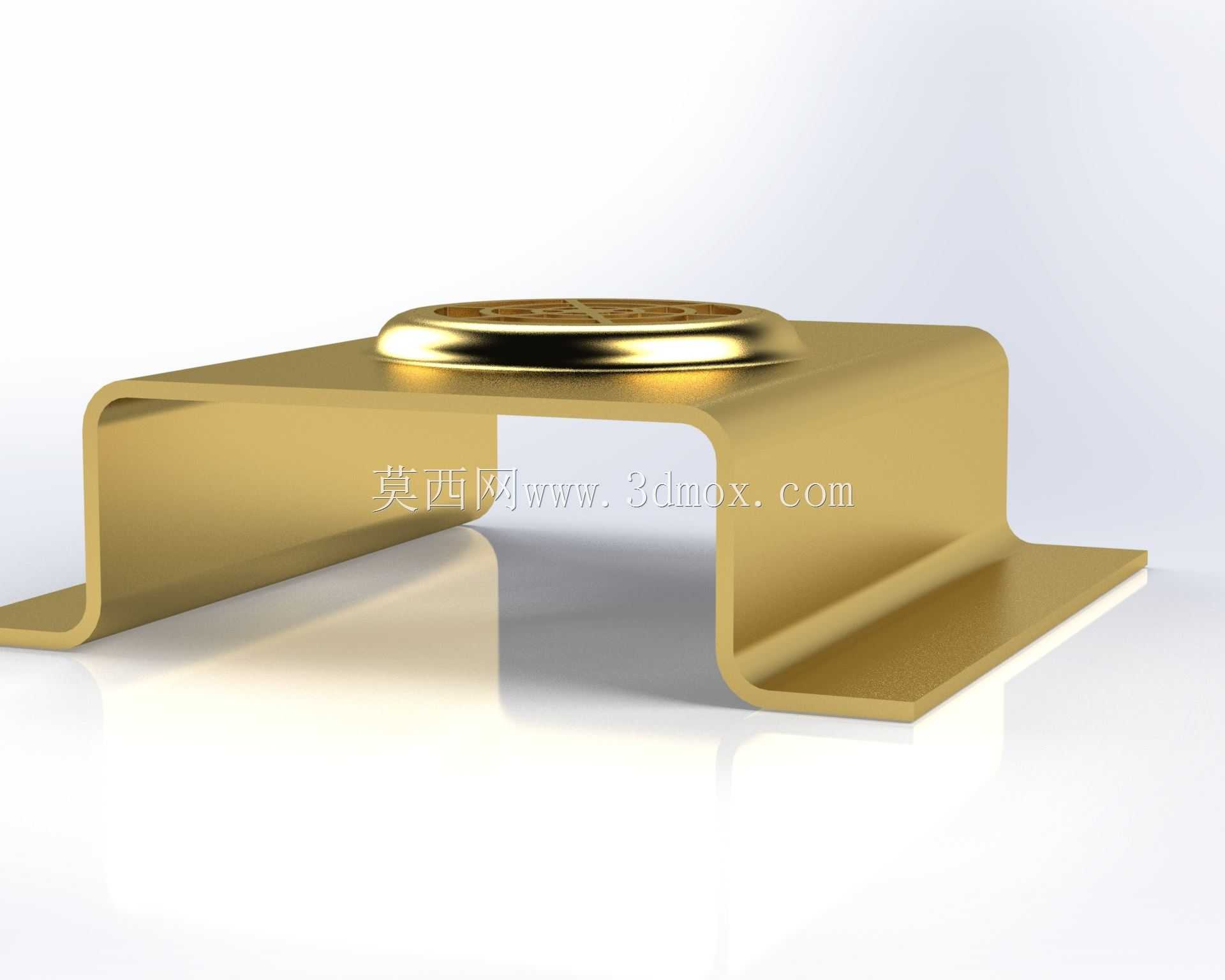

　　从结构设计逻辑来看，主体采用一体折弯的钣金成型工艺，底座的两个折边分别承担不同的功能：下方延伸的平直折边是安装贴合面，上面预留的安装位可以通过螺丝或者卡扣直接固定在设备壳体的预设开孔处，折边的平面度公差控制在0.1mm以内，保证安装后和壳体表面贴合紧密，不会出现缝隙漏灰或者结构松动的问题；上方的U型折弯段是通风结构的主体承载区，将网罩部分抬离安装基面一定高度，一方面可以避免网罩直接贴附在壳体内部的元器件上，预留出足够的气流缓冲区，另一方面折弯形成的加强筋结构可以提升整个构件的抗形变能力，即便受到轻微的外力挤压，也不会出现网罩凹陷堵塞通风通道的问题。

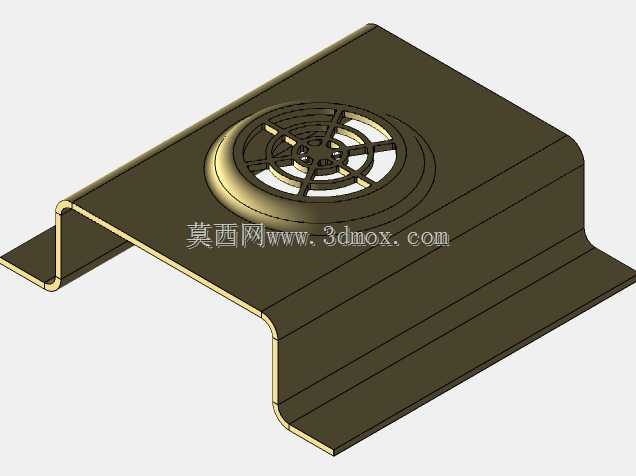

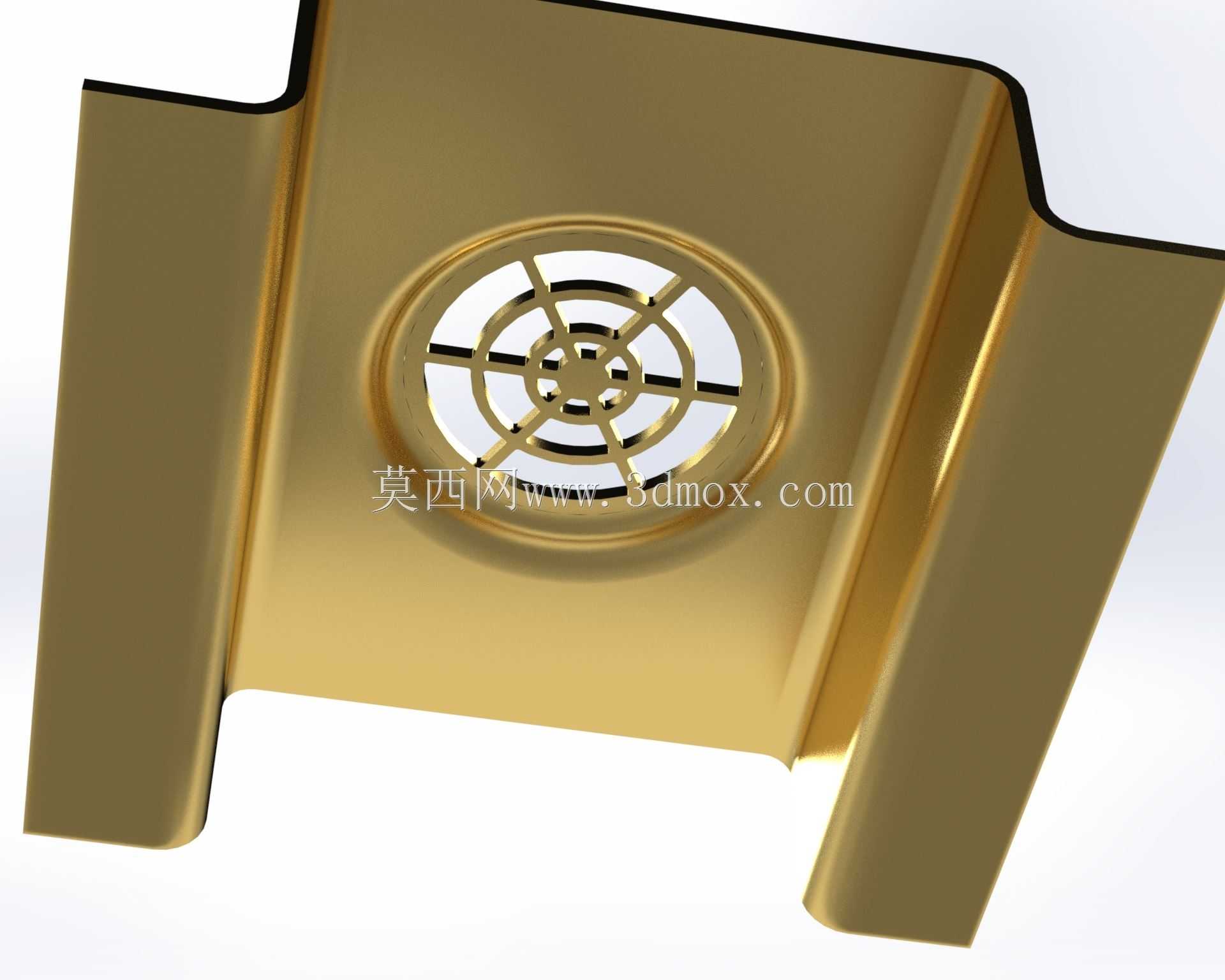

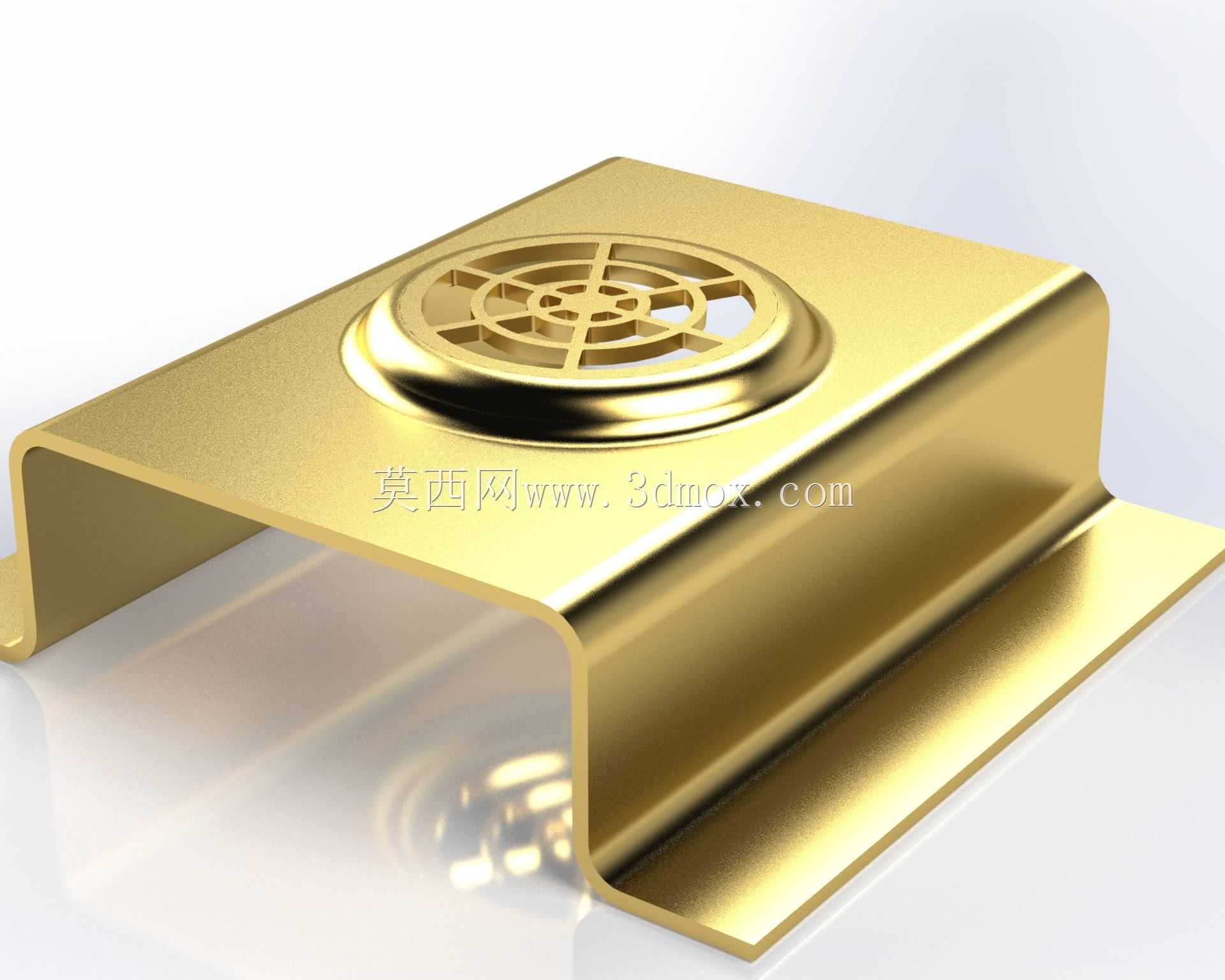

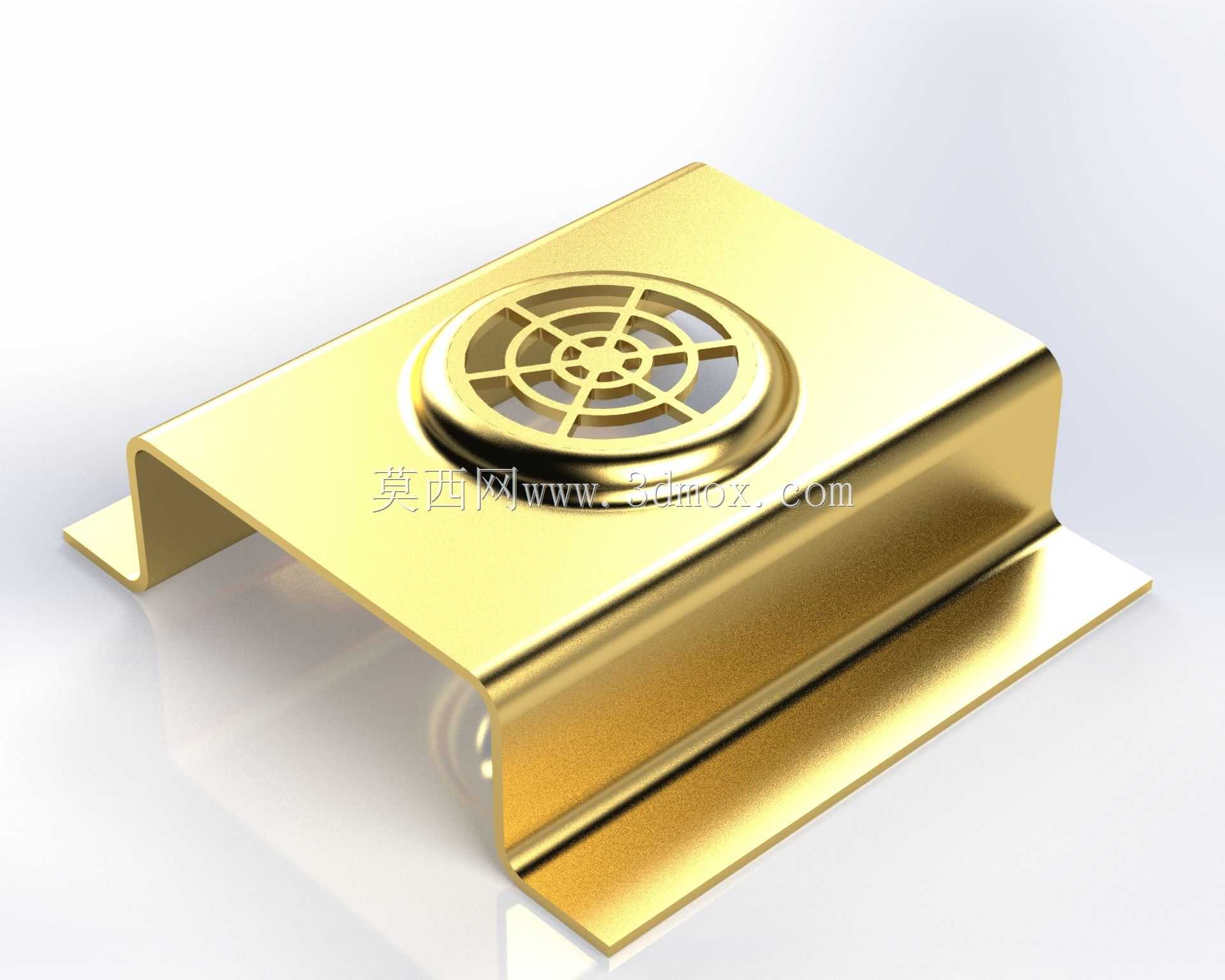

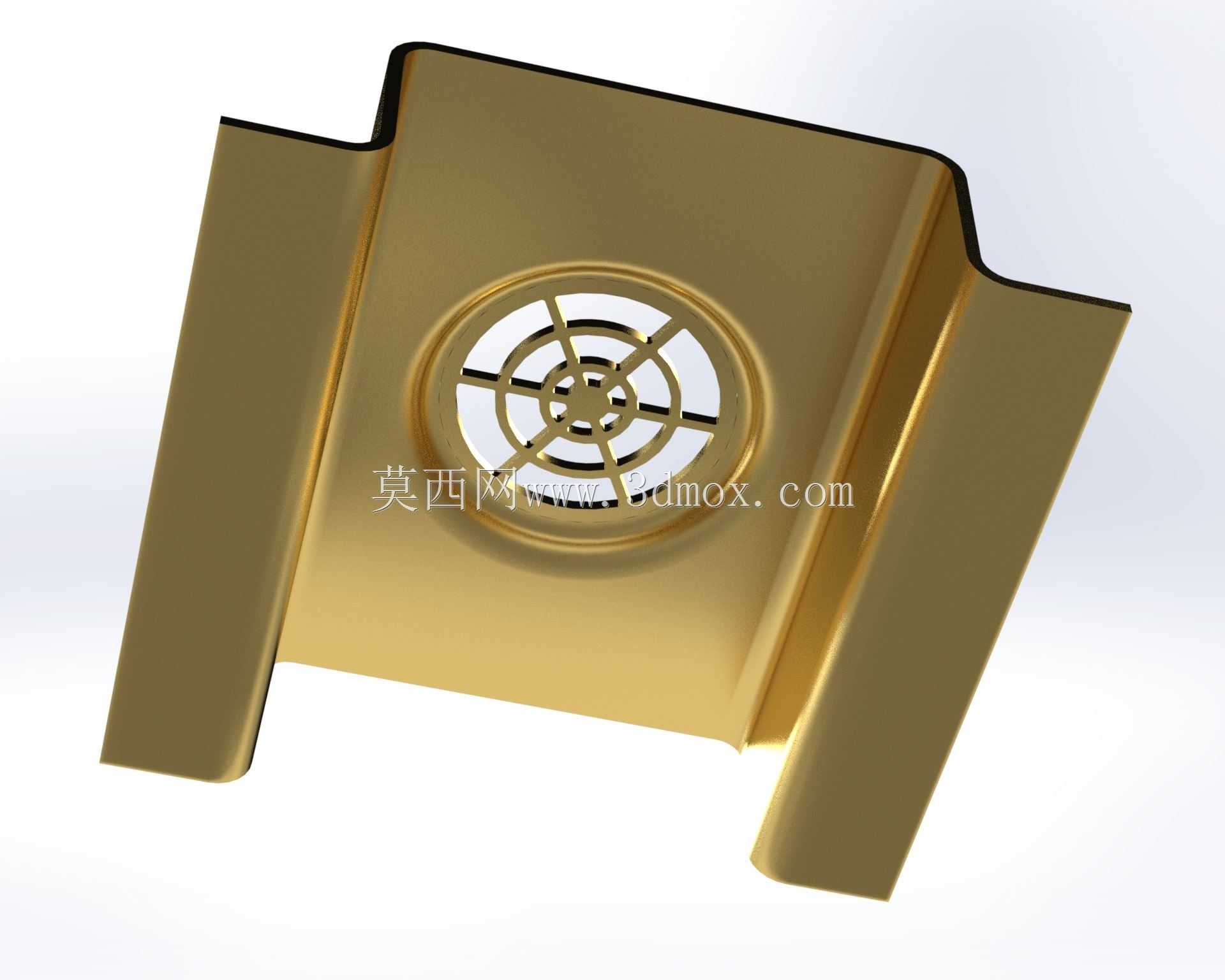

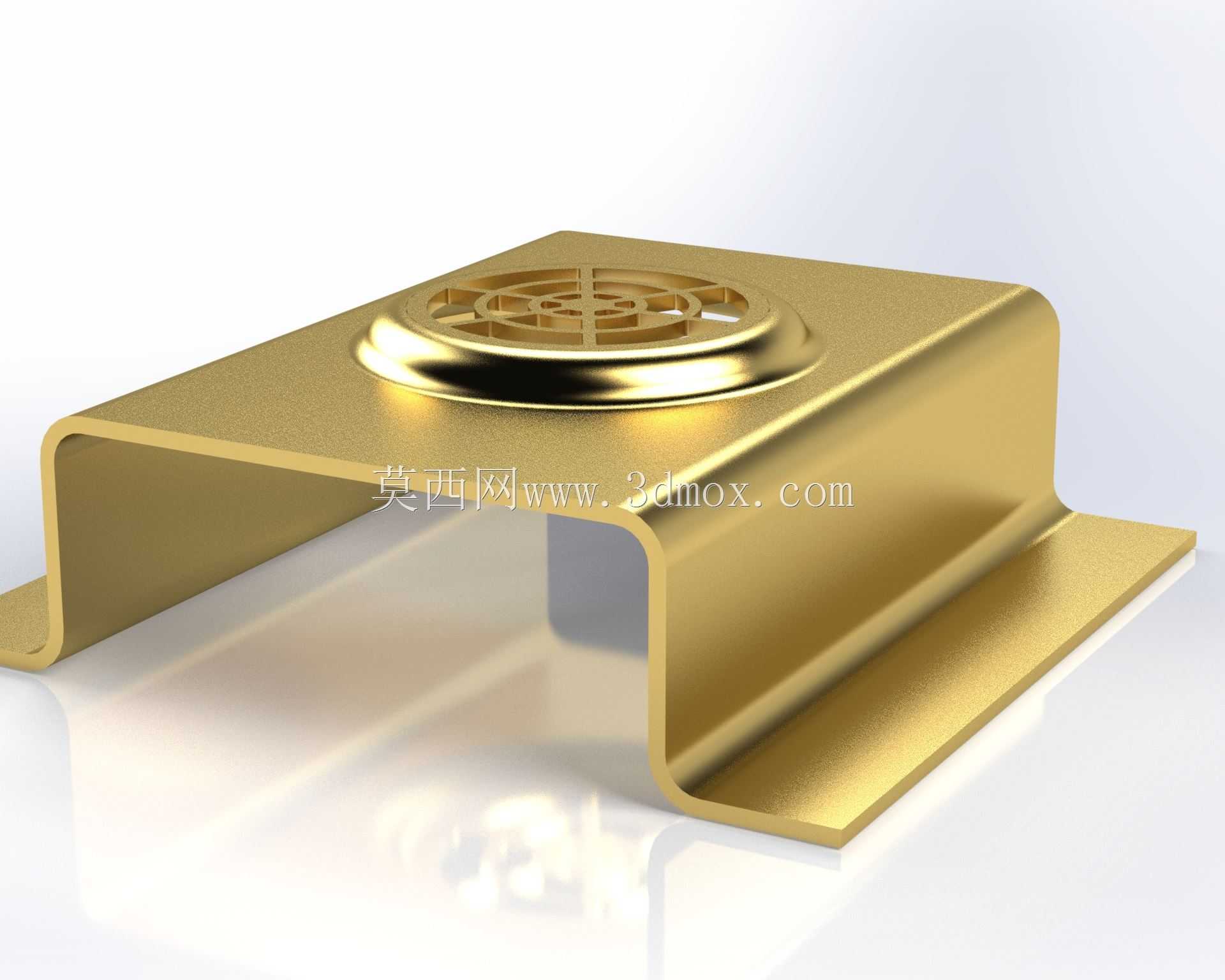

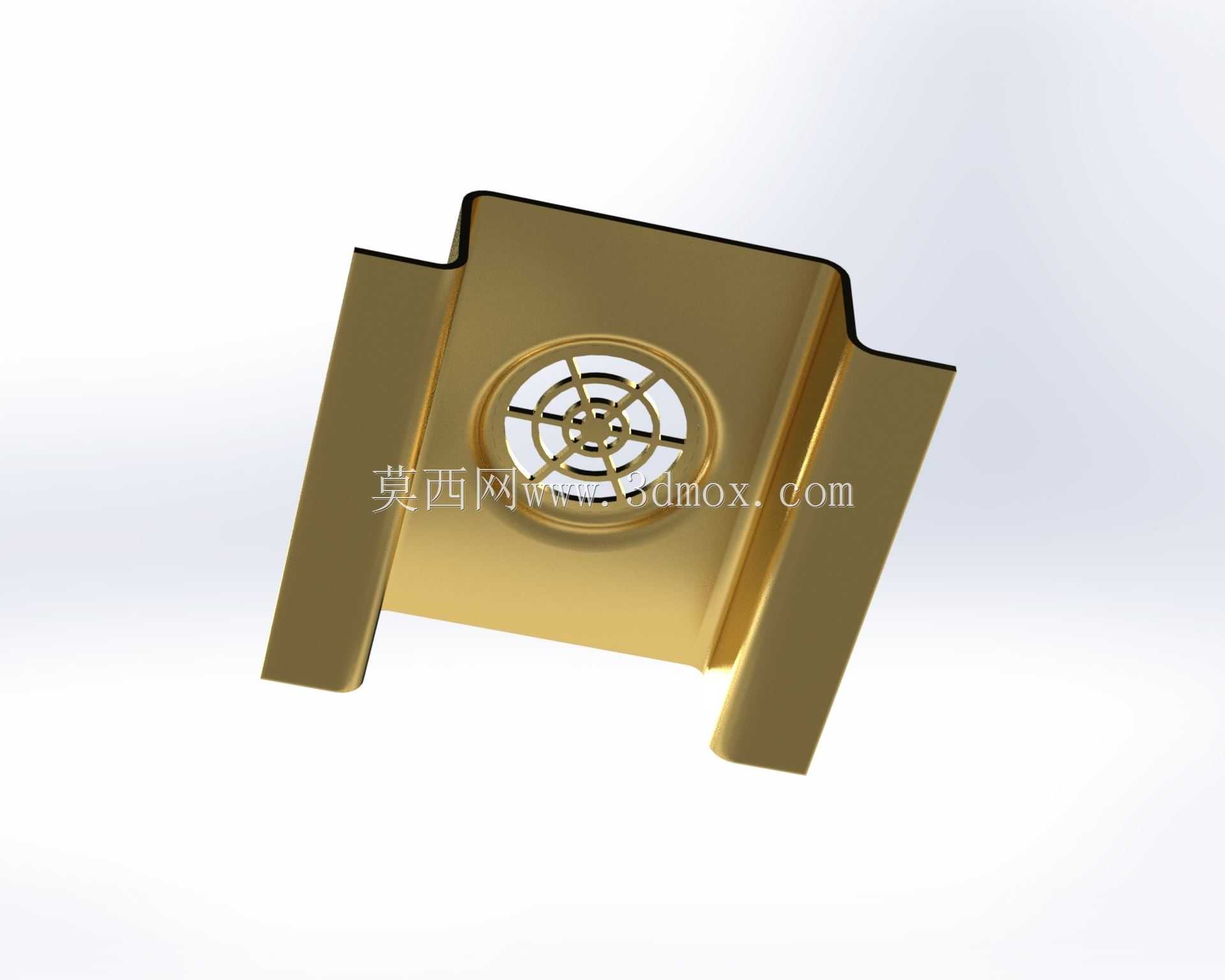

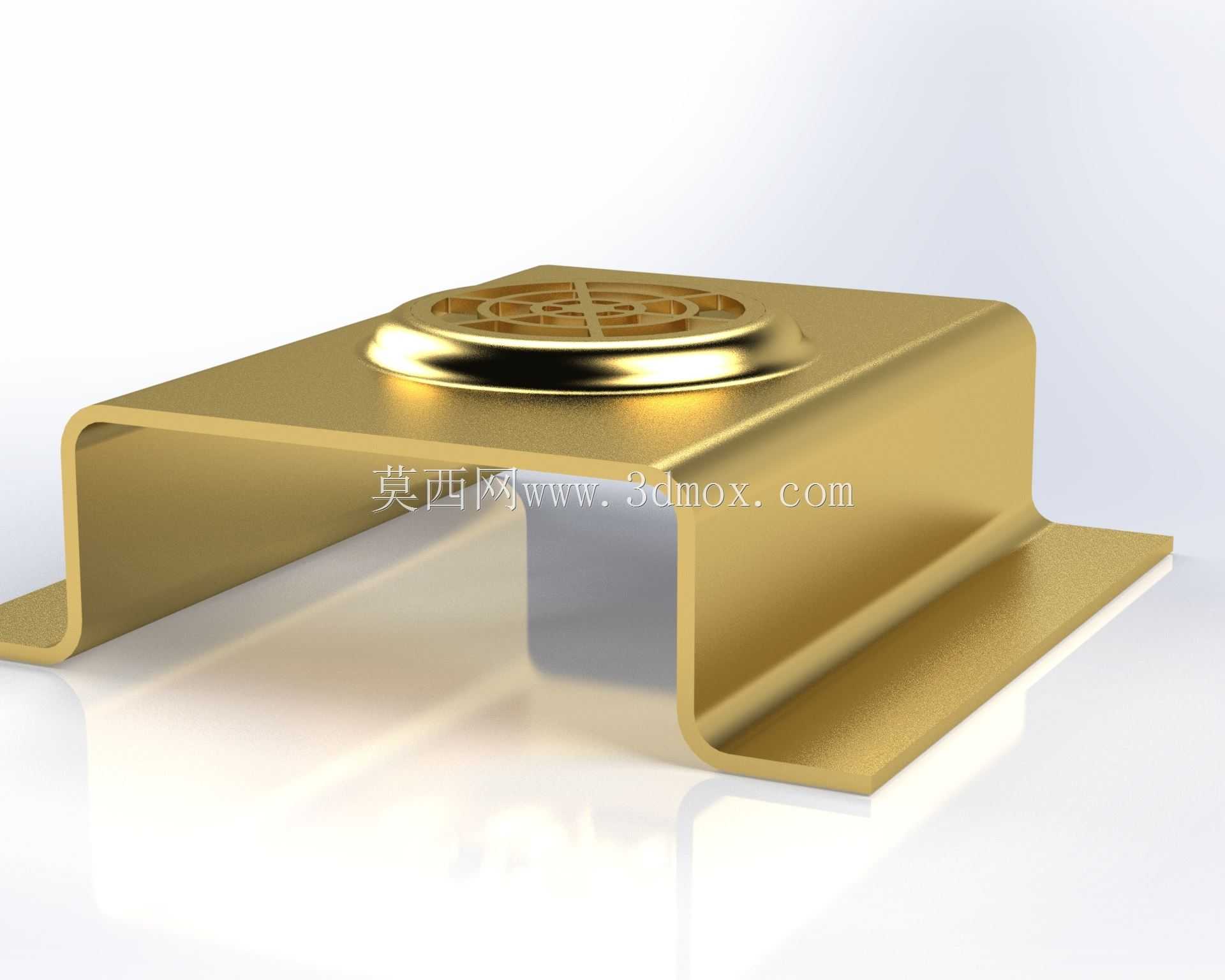

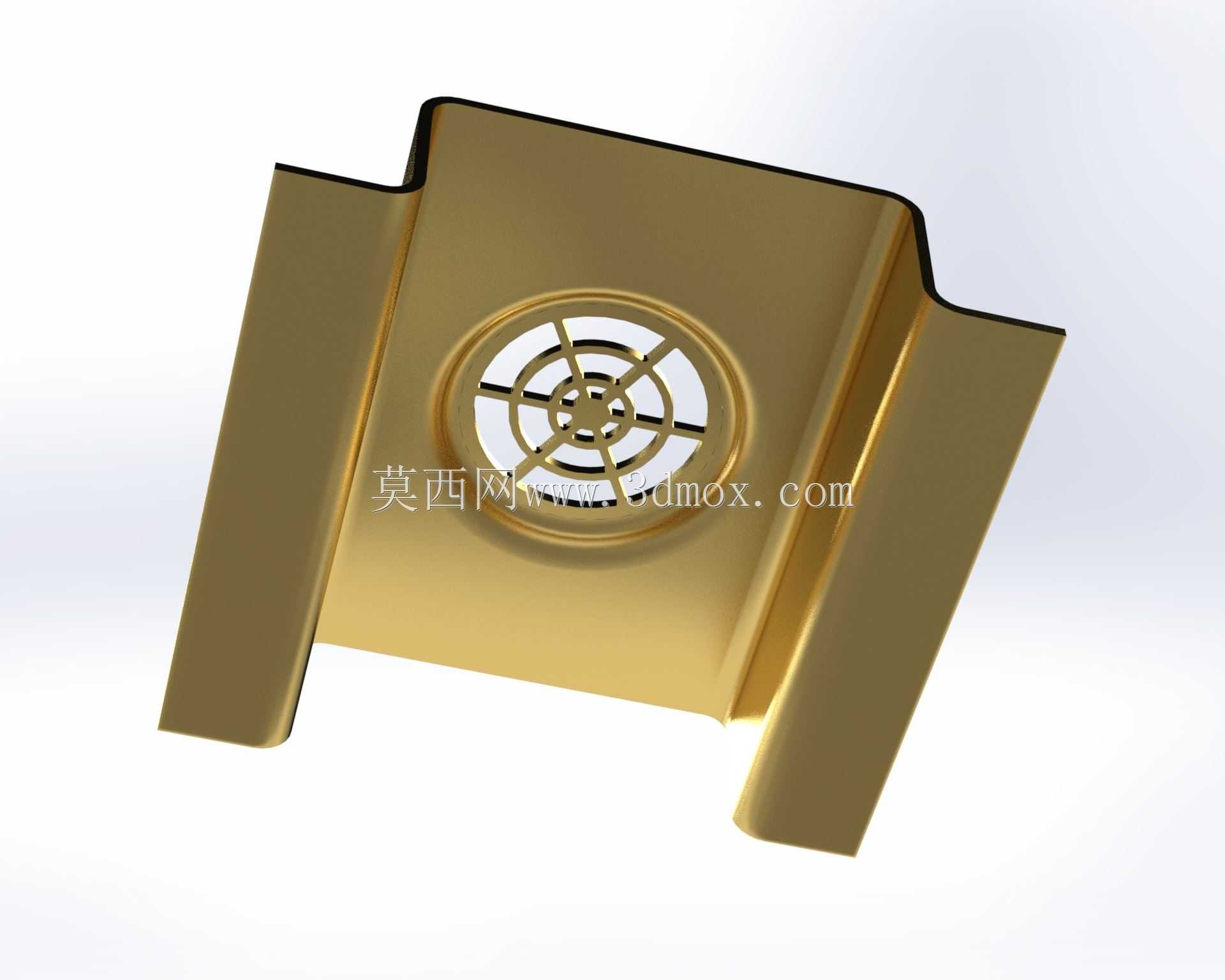

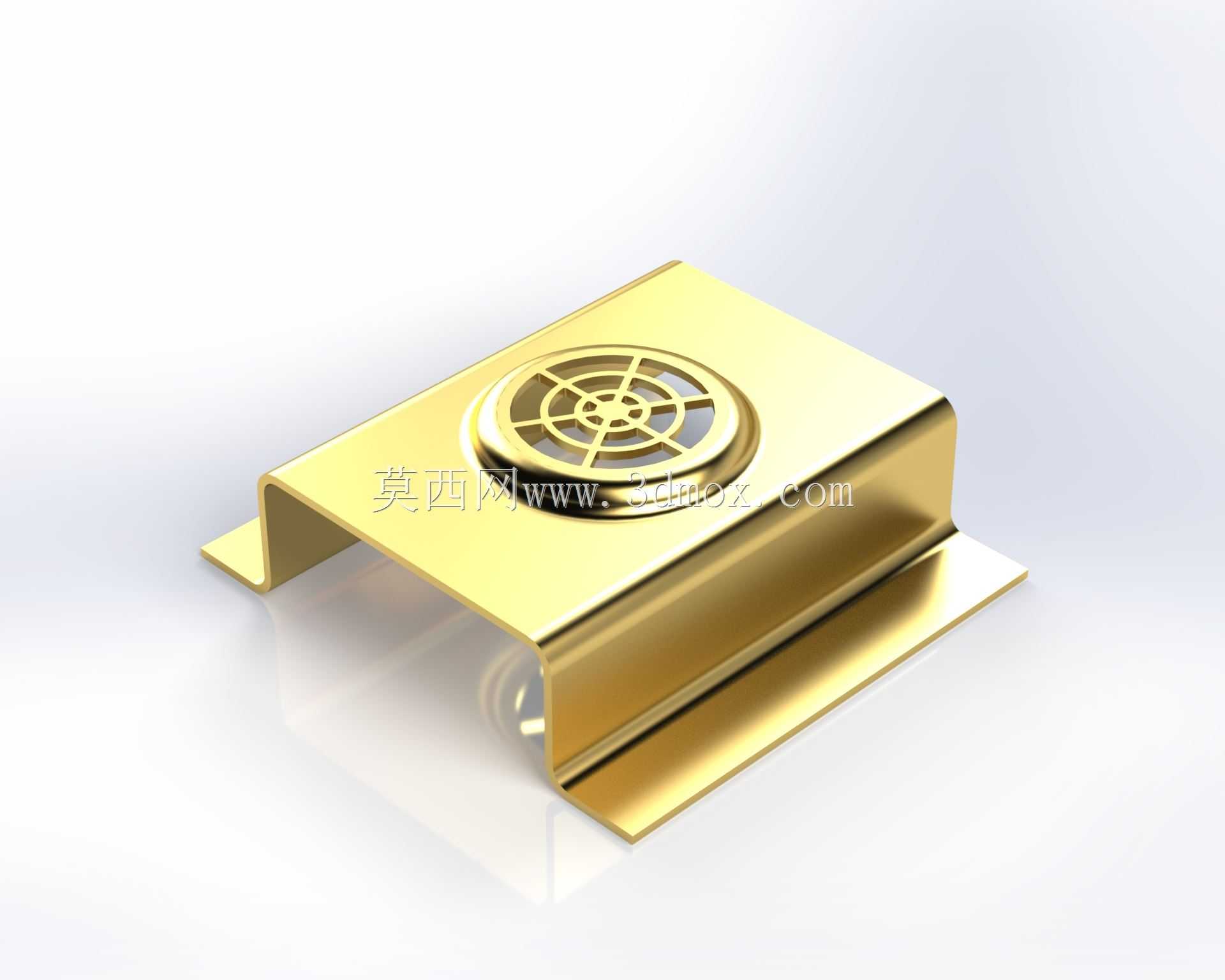

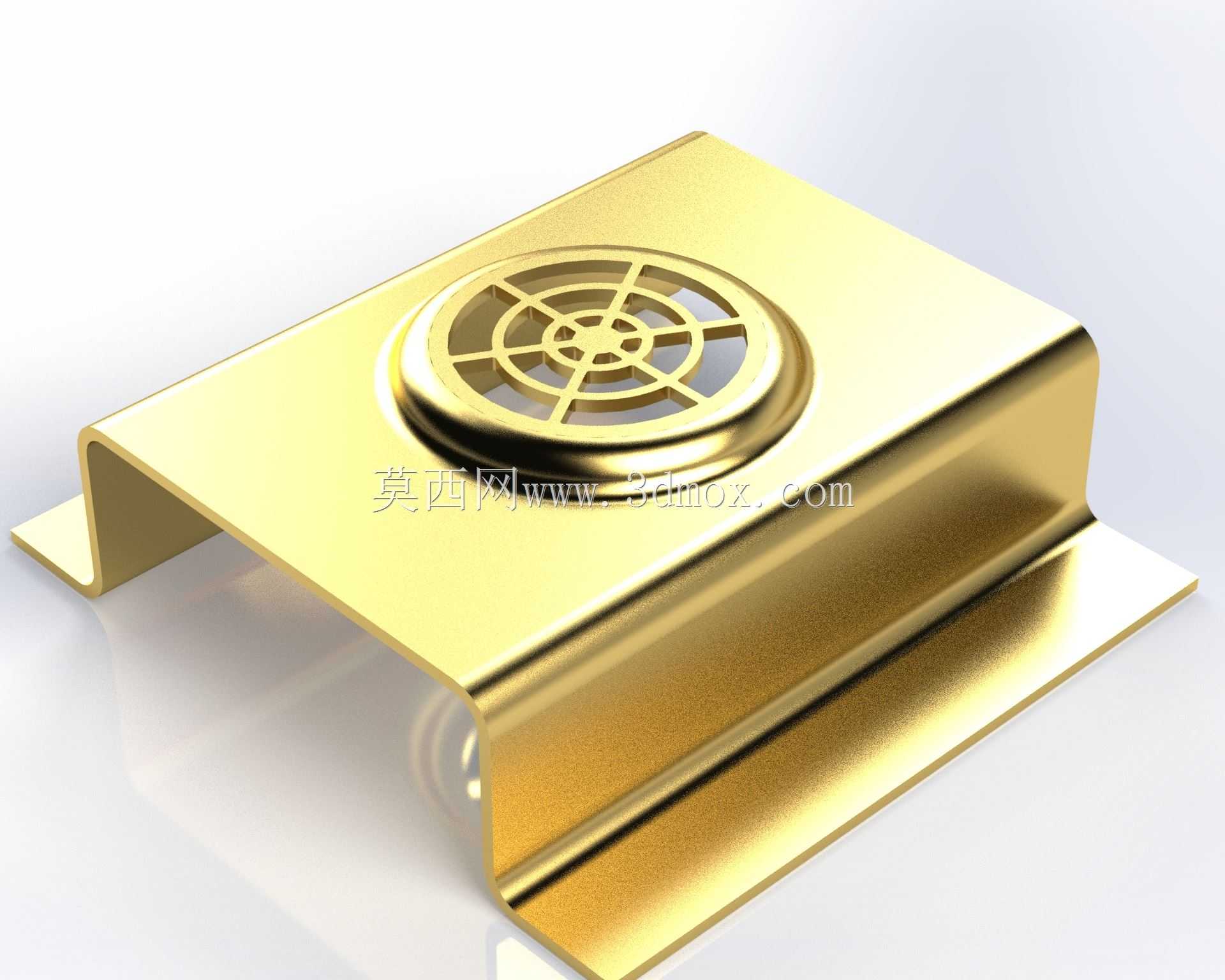

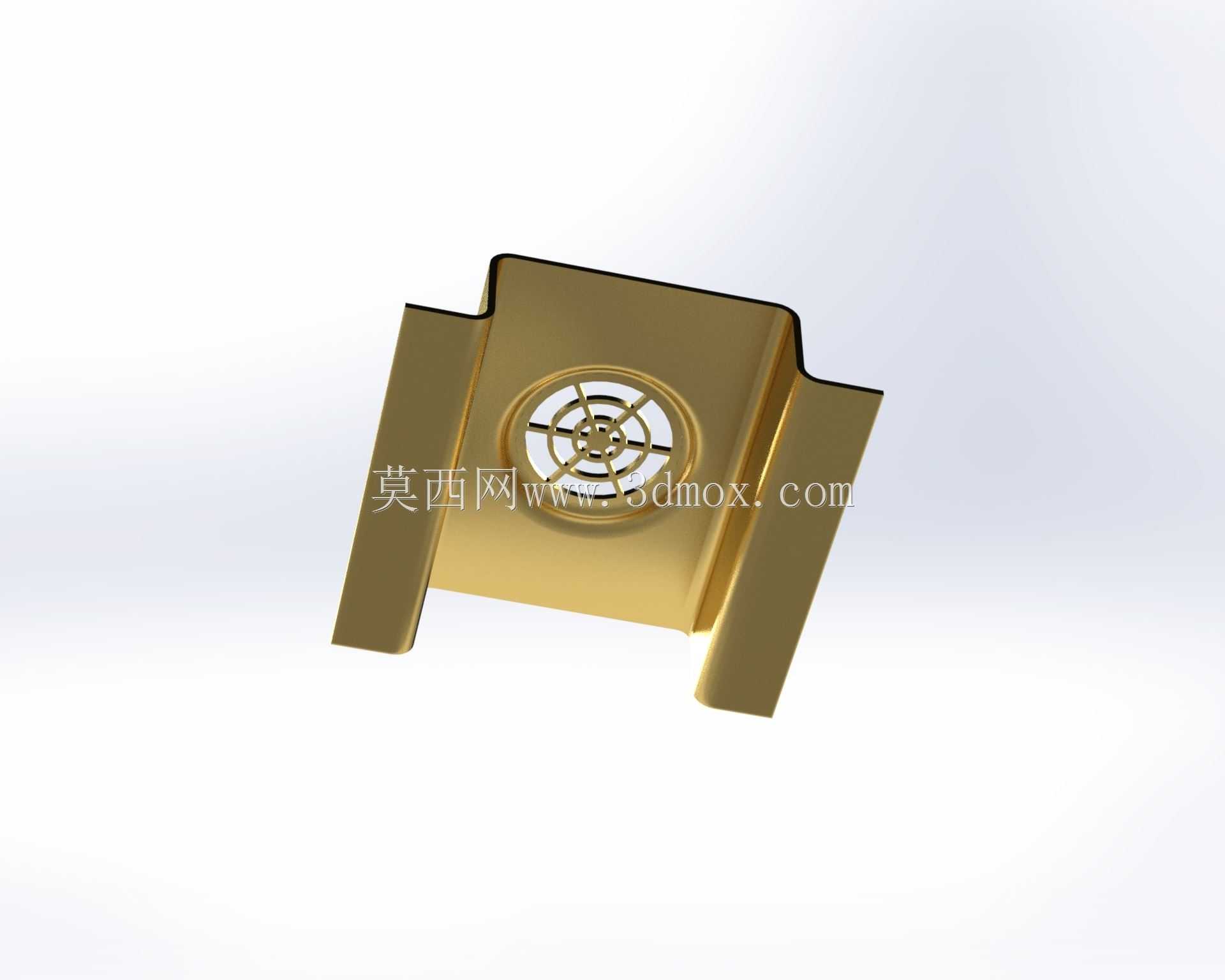

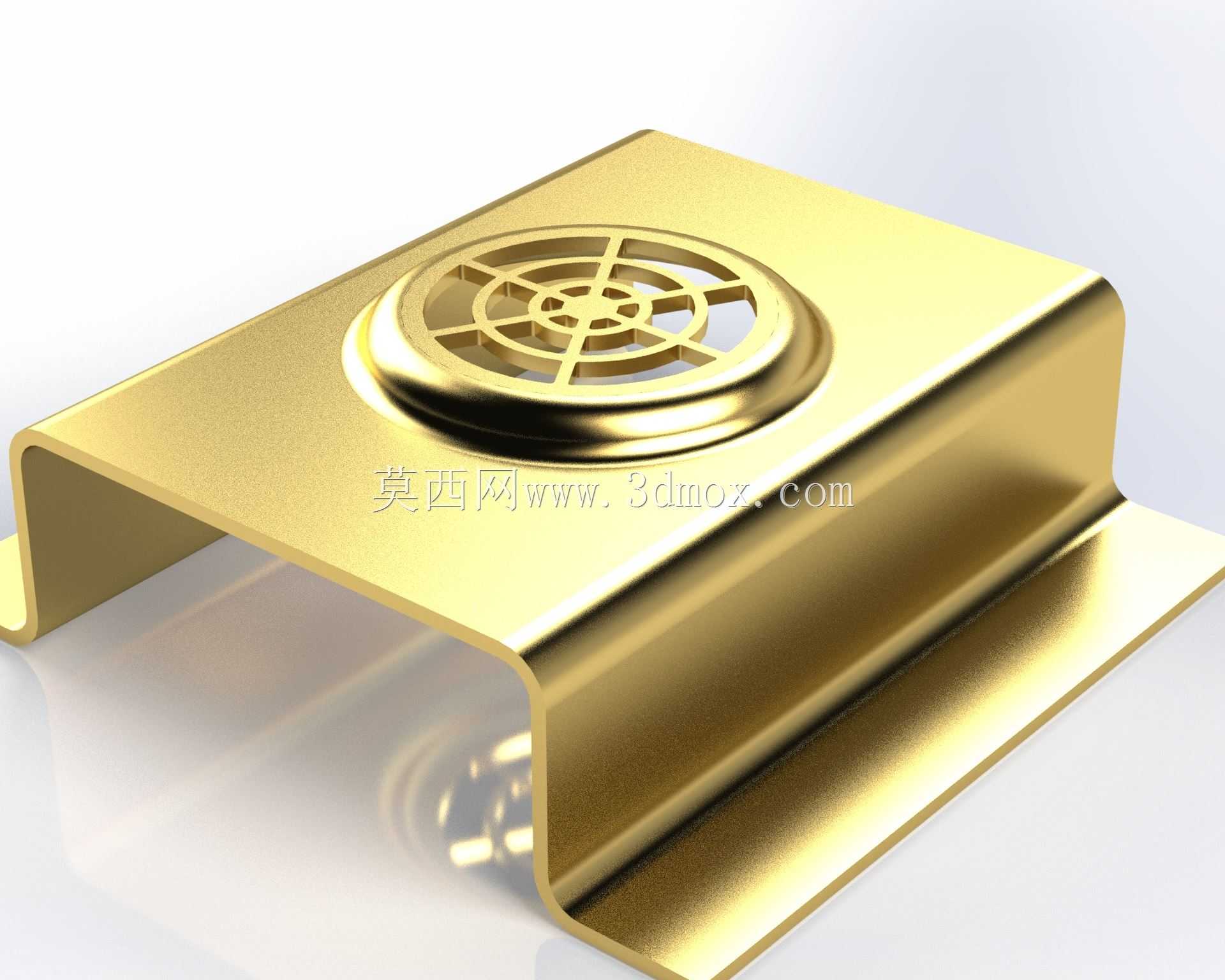

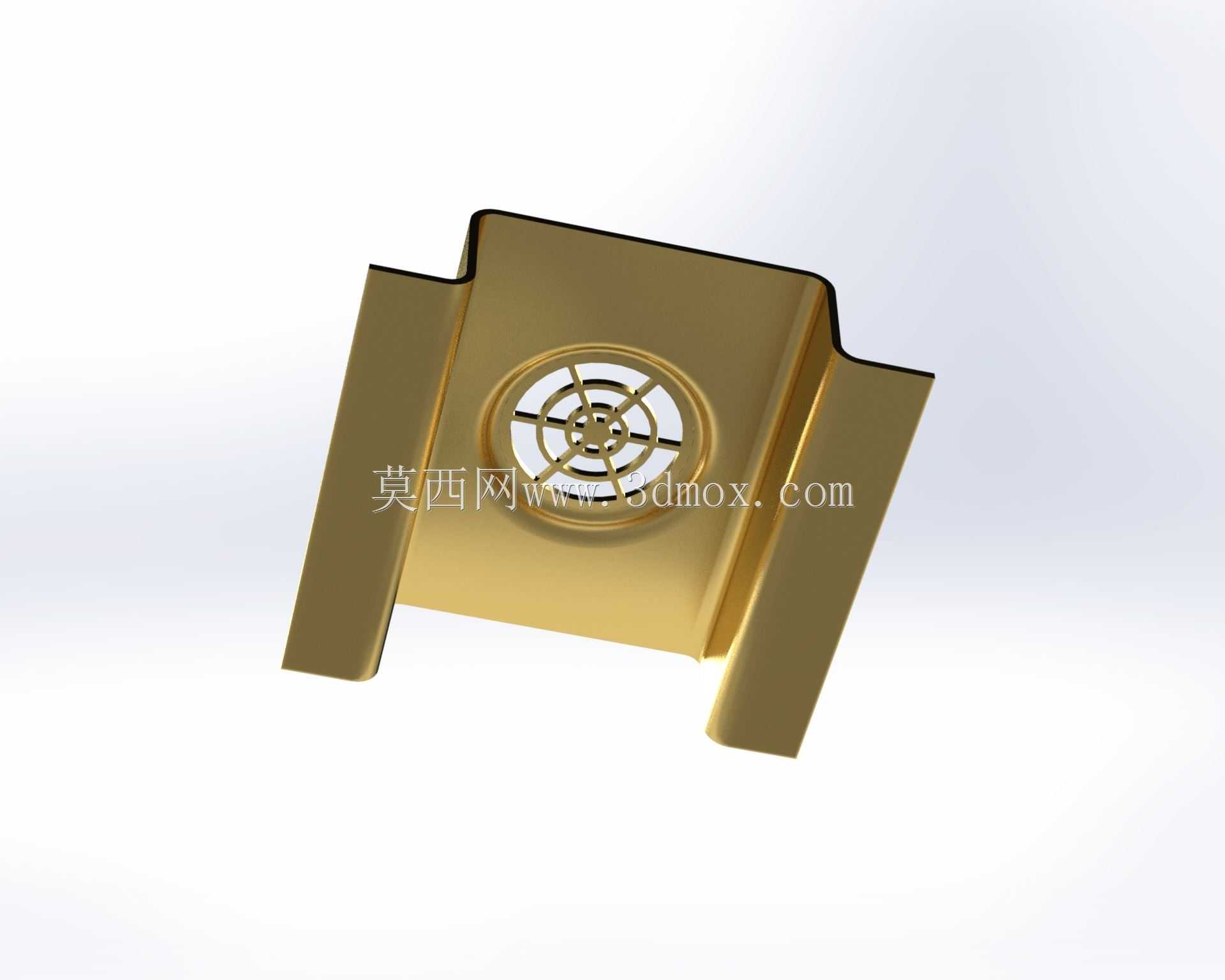

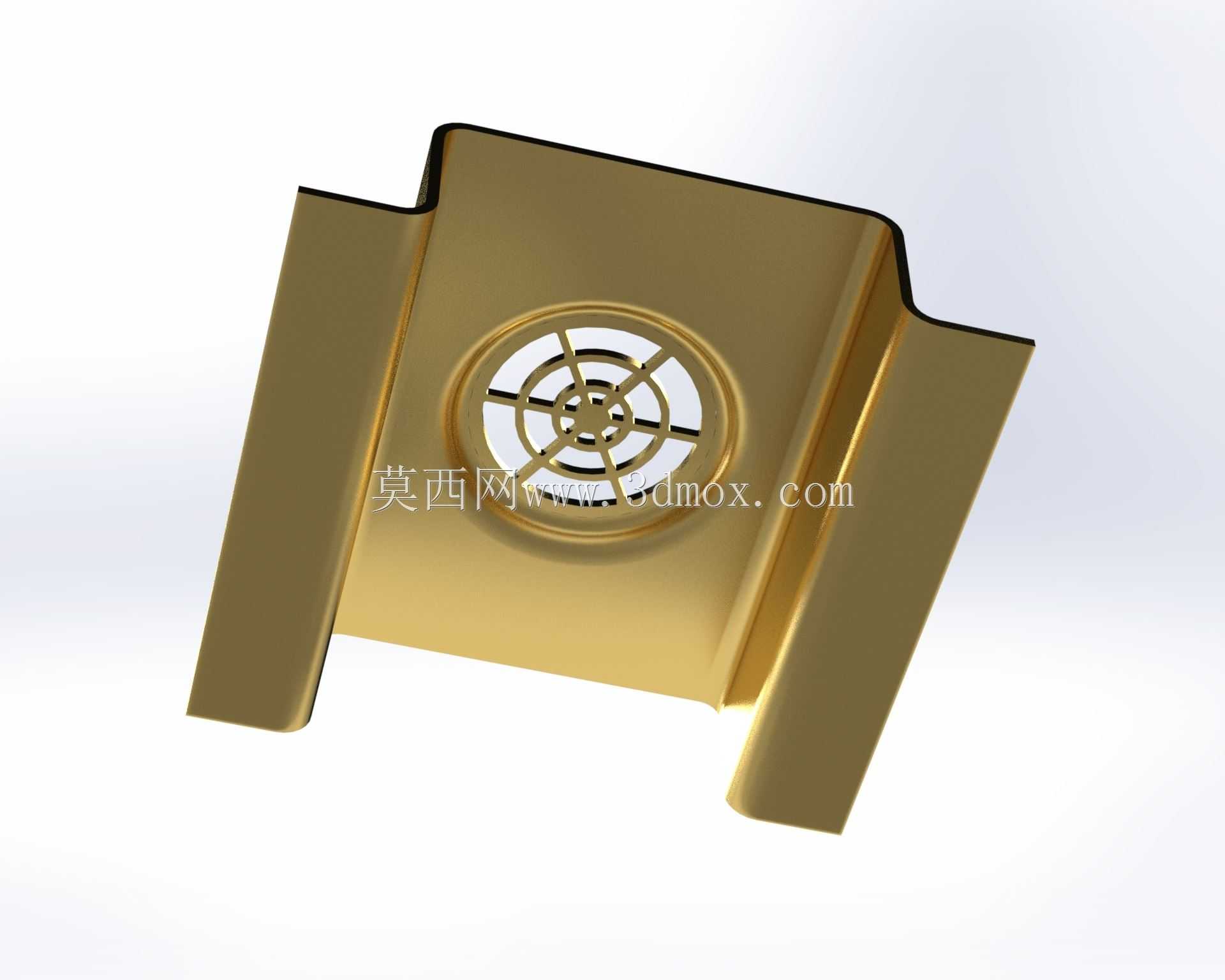

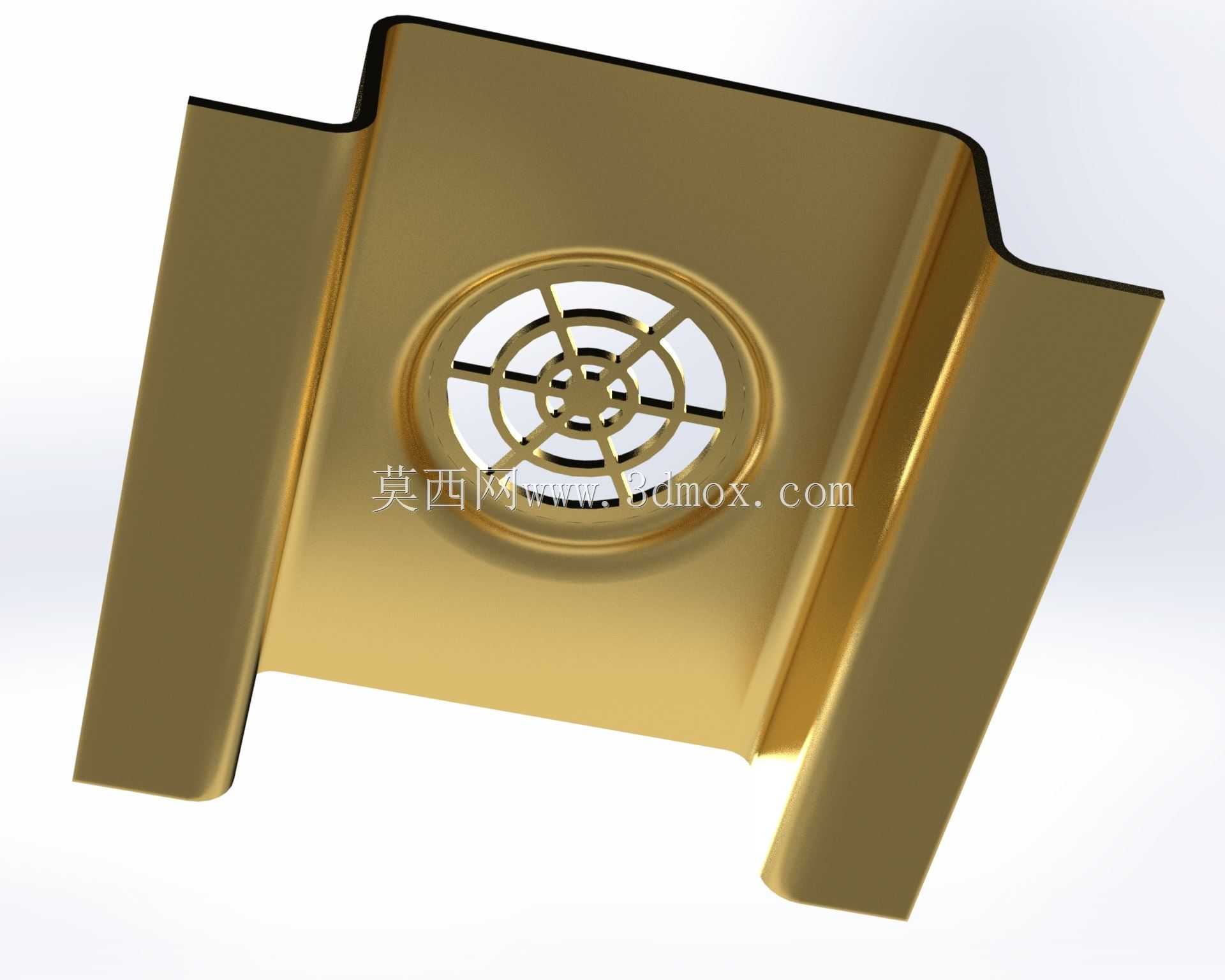

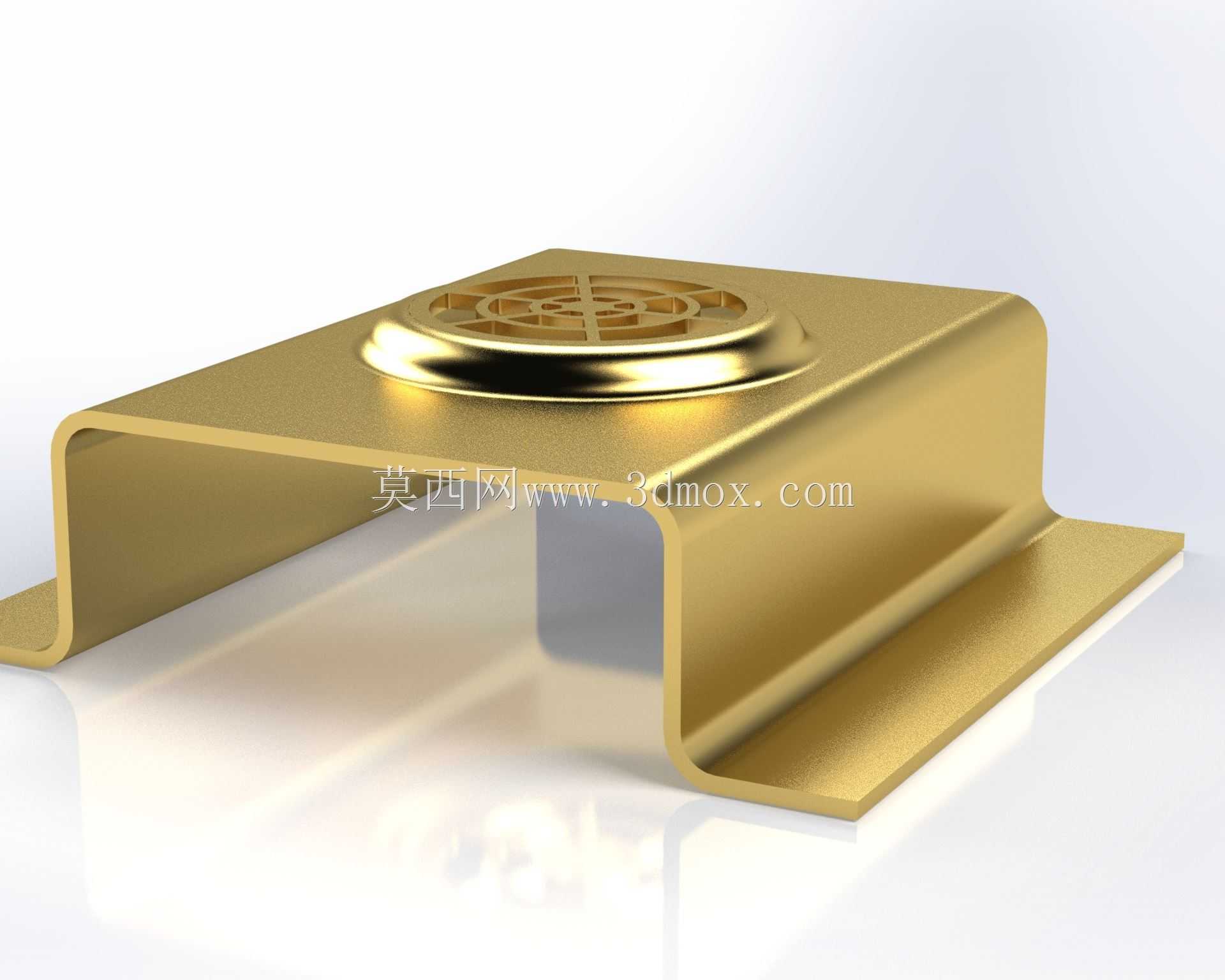

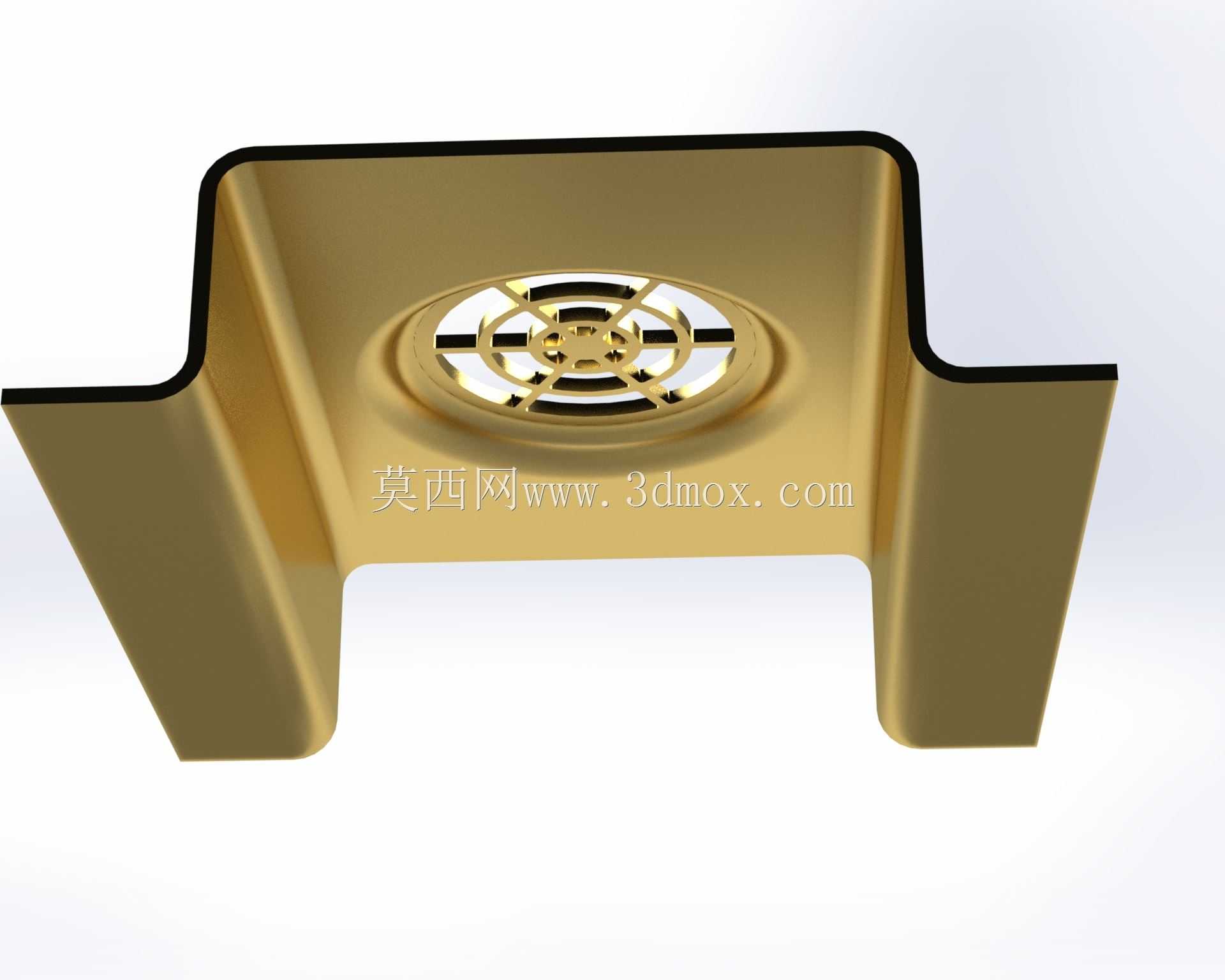

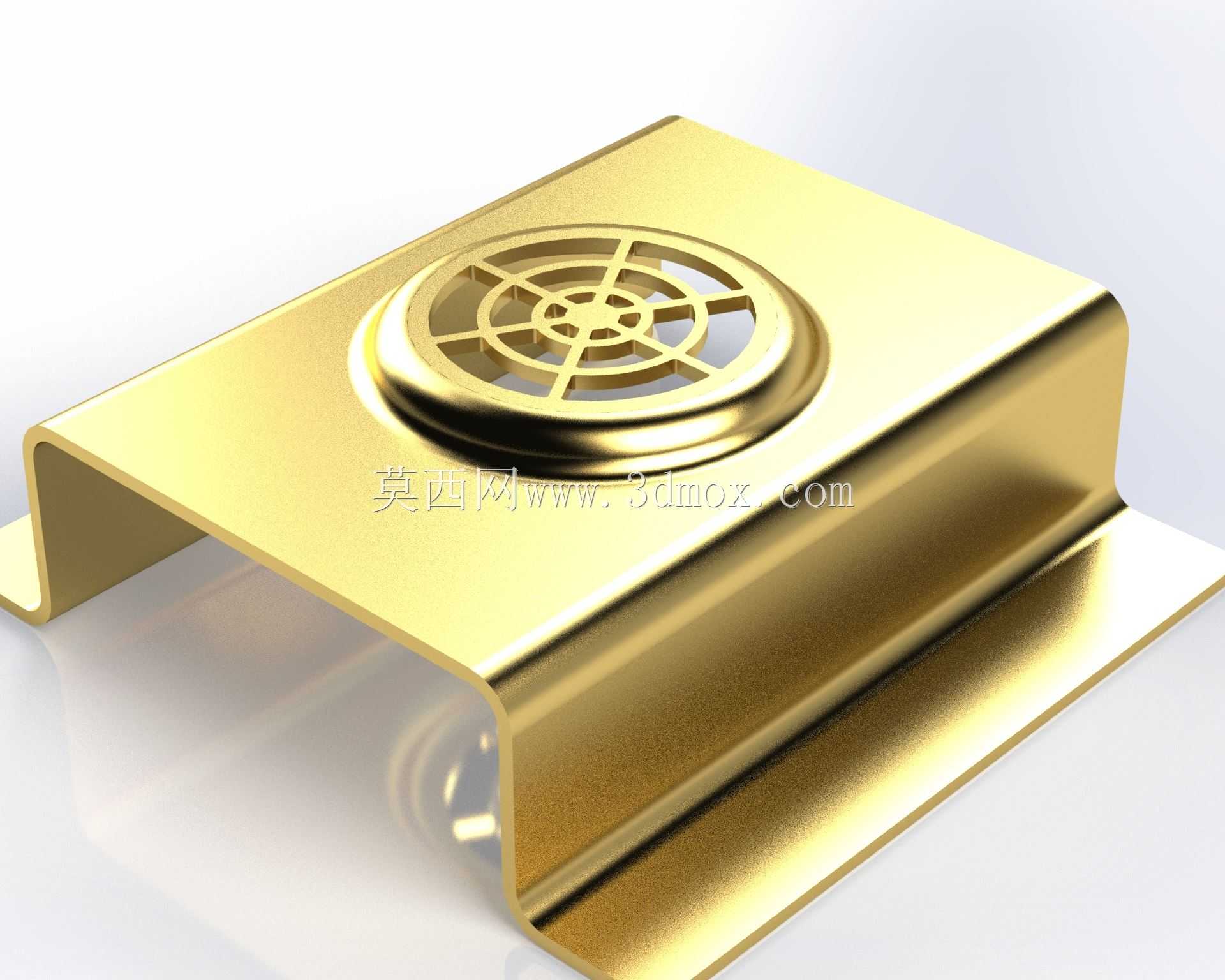

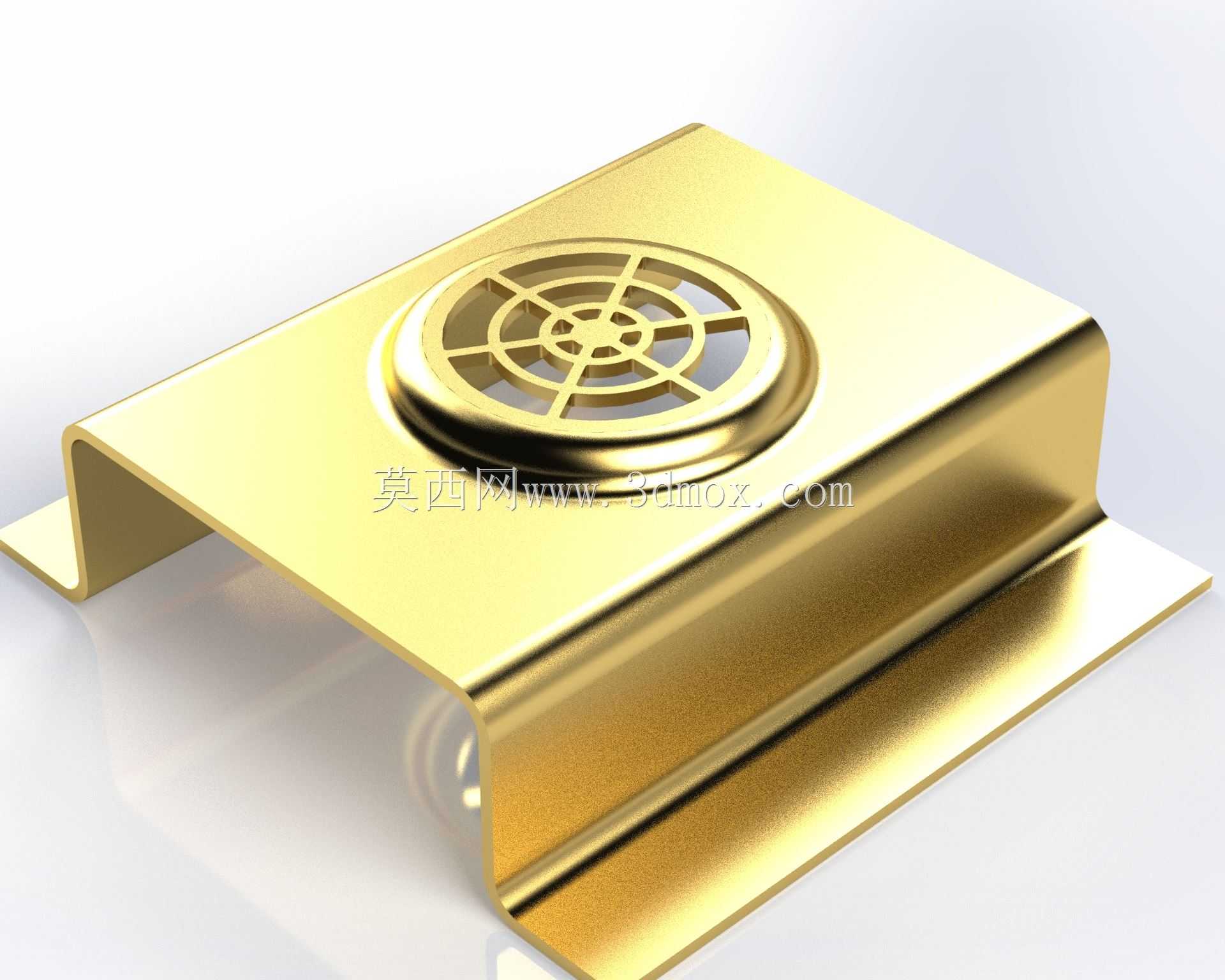

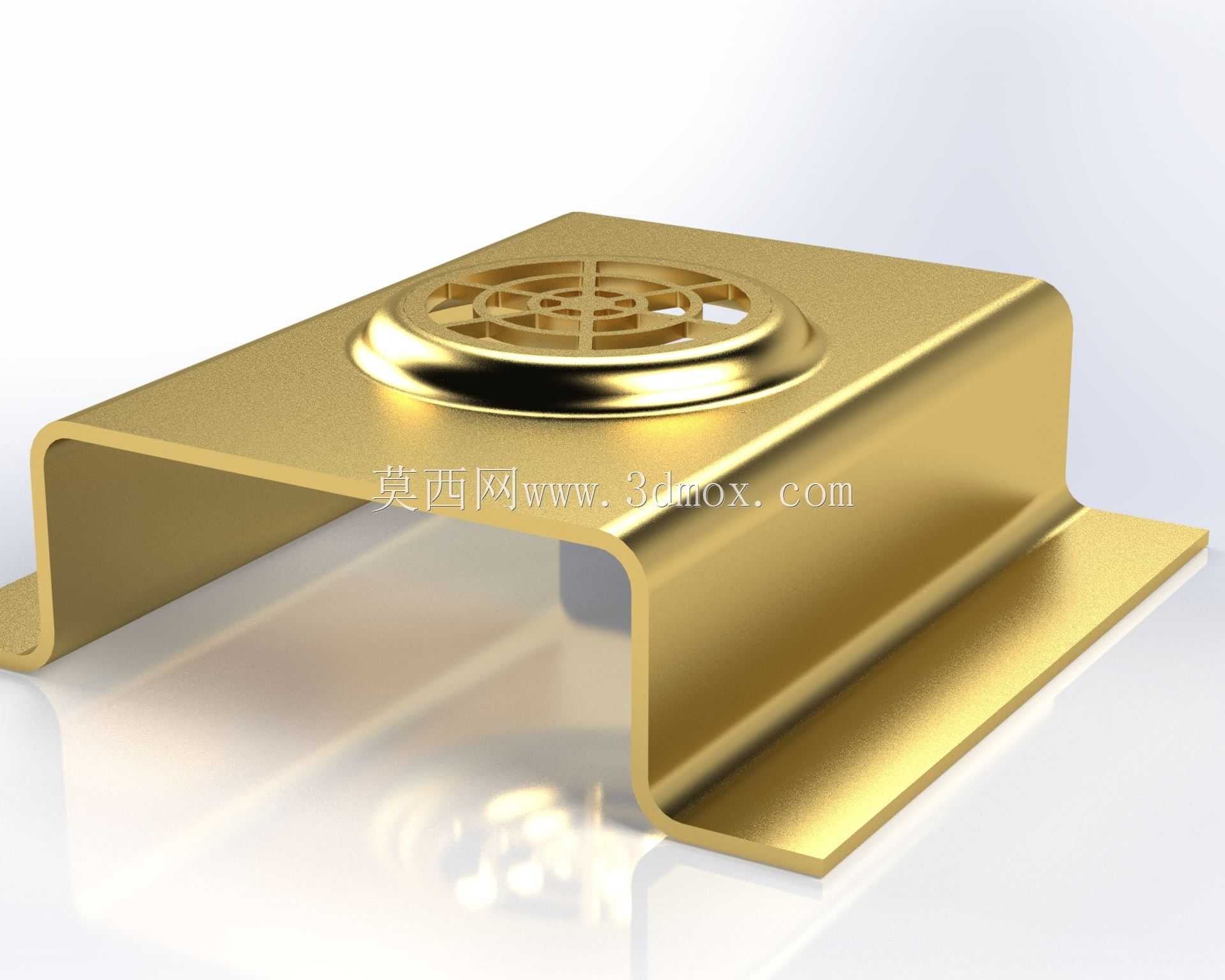

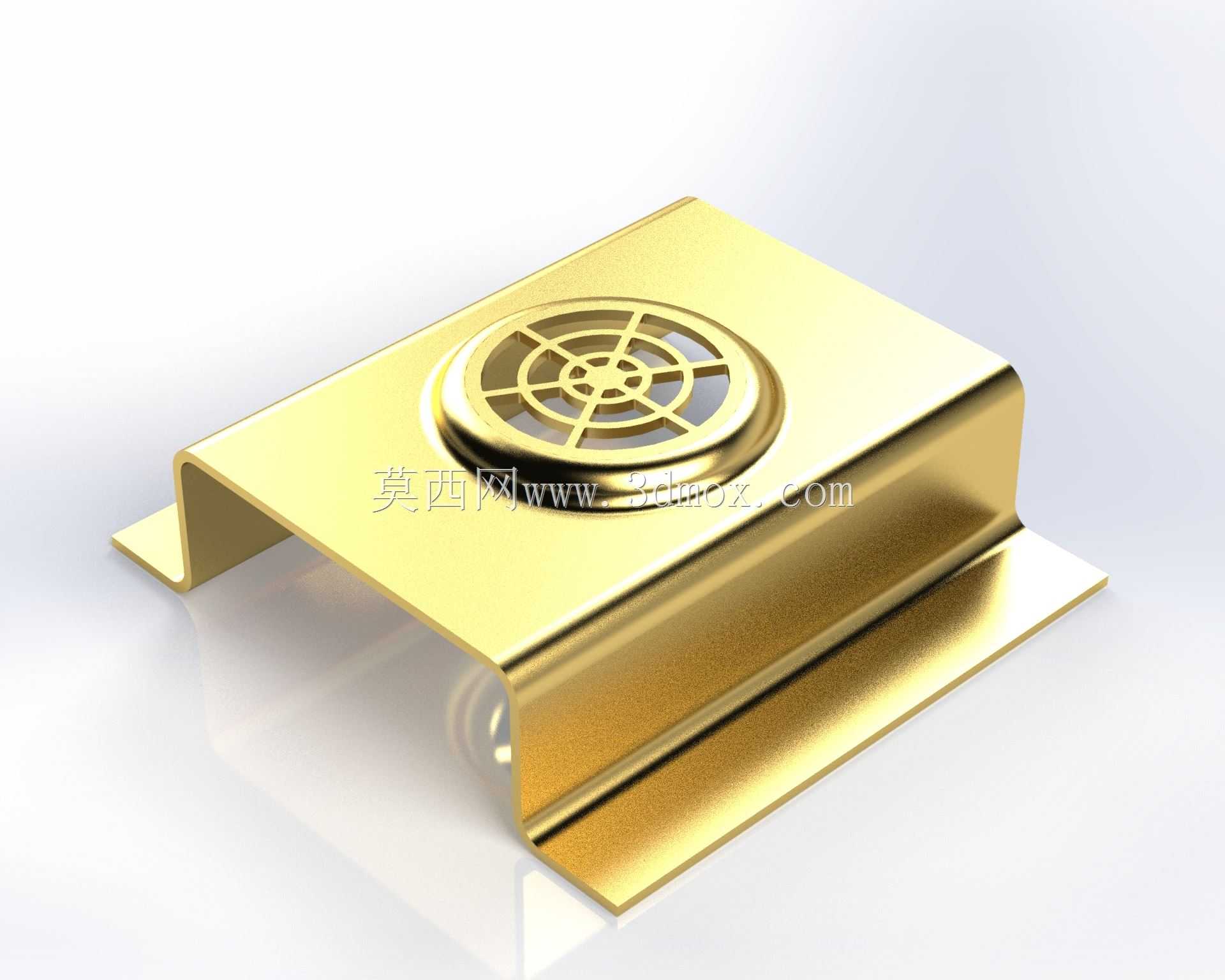

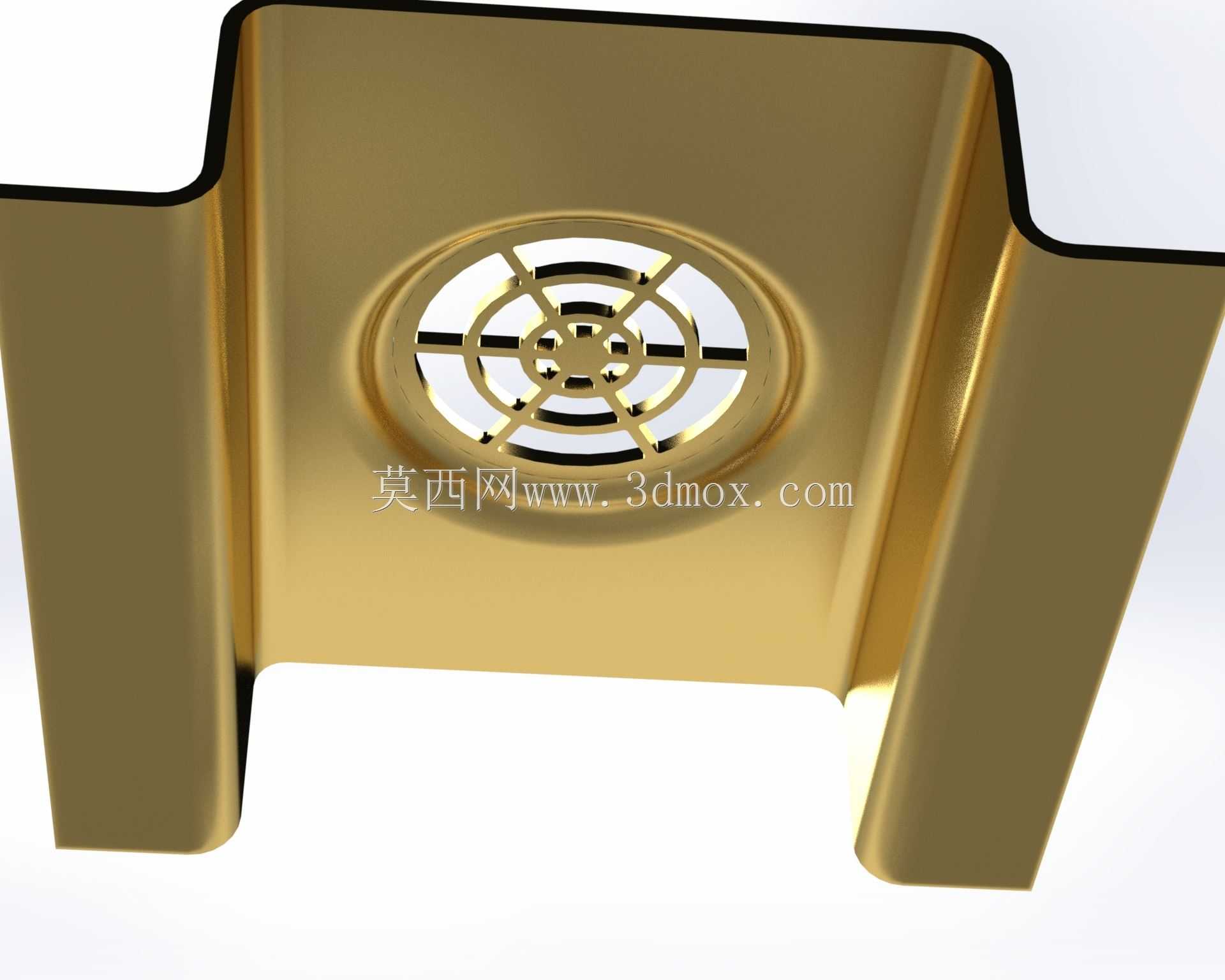

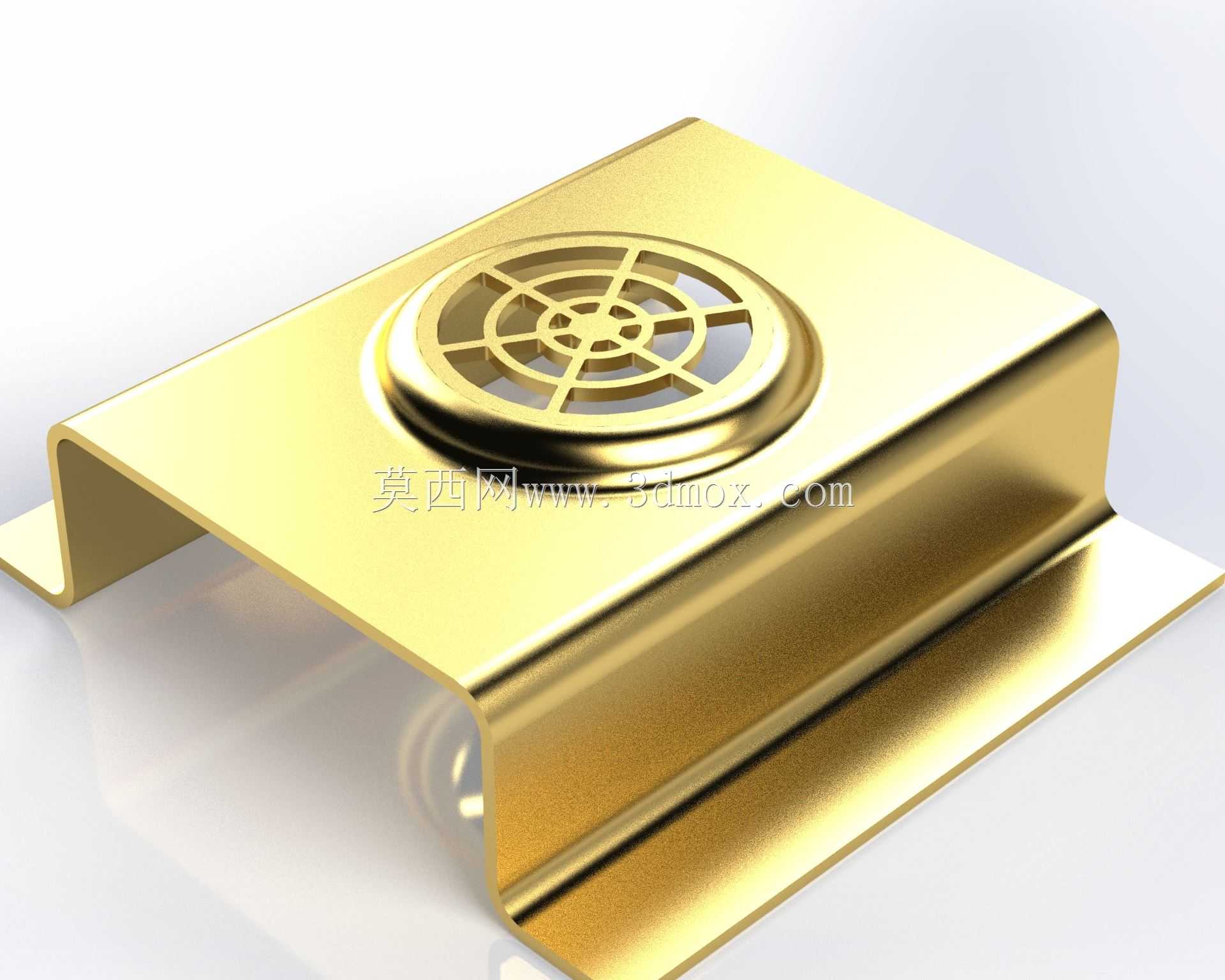

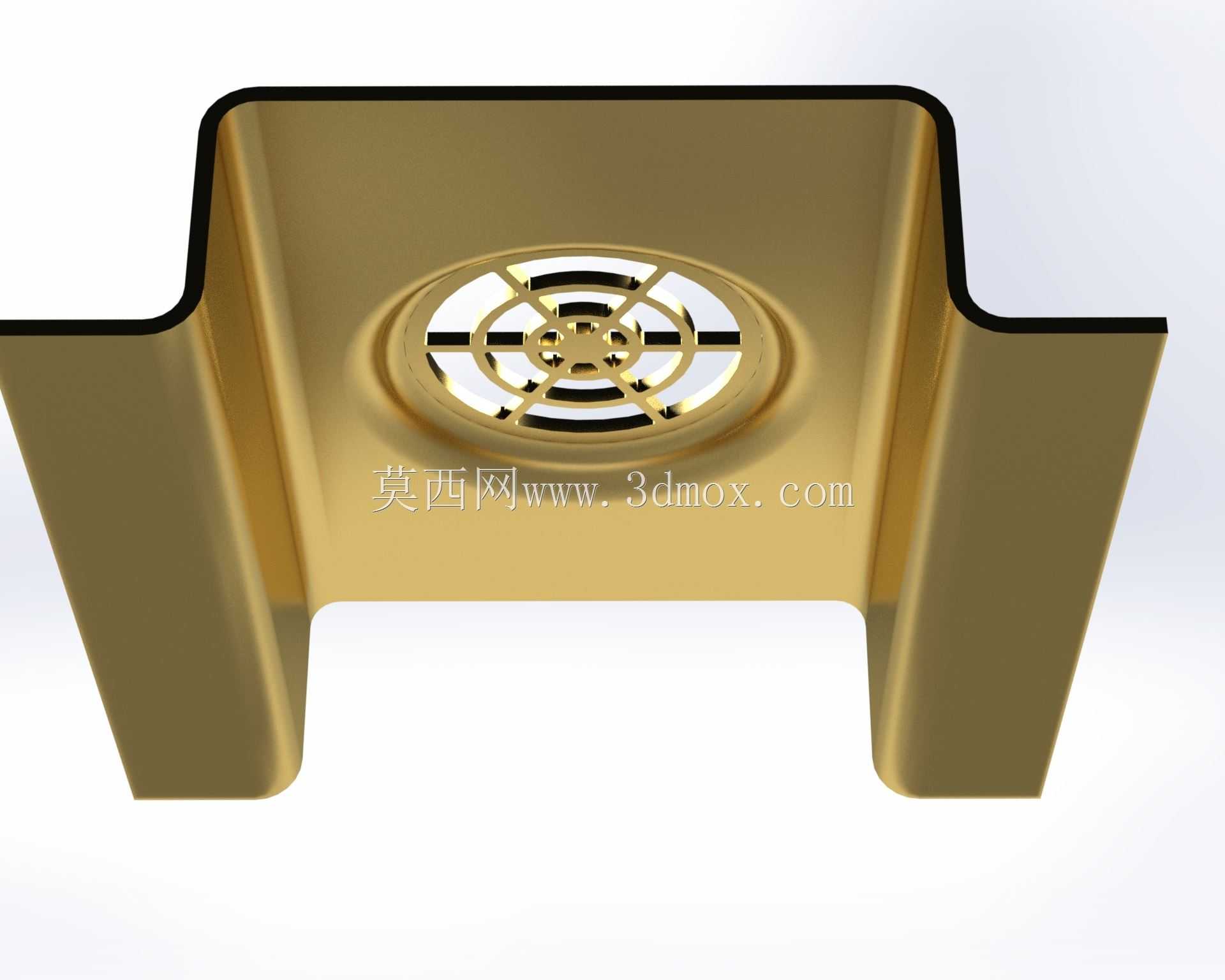

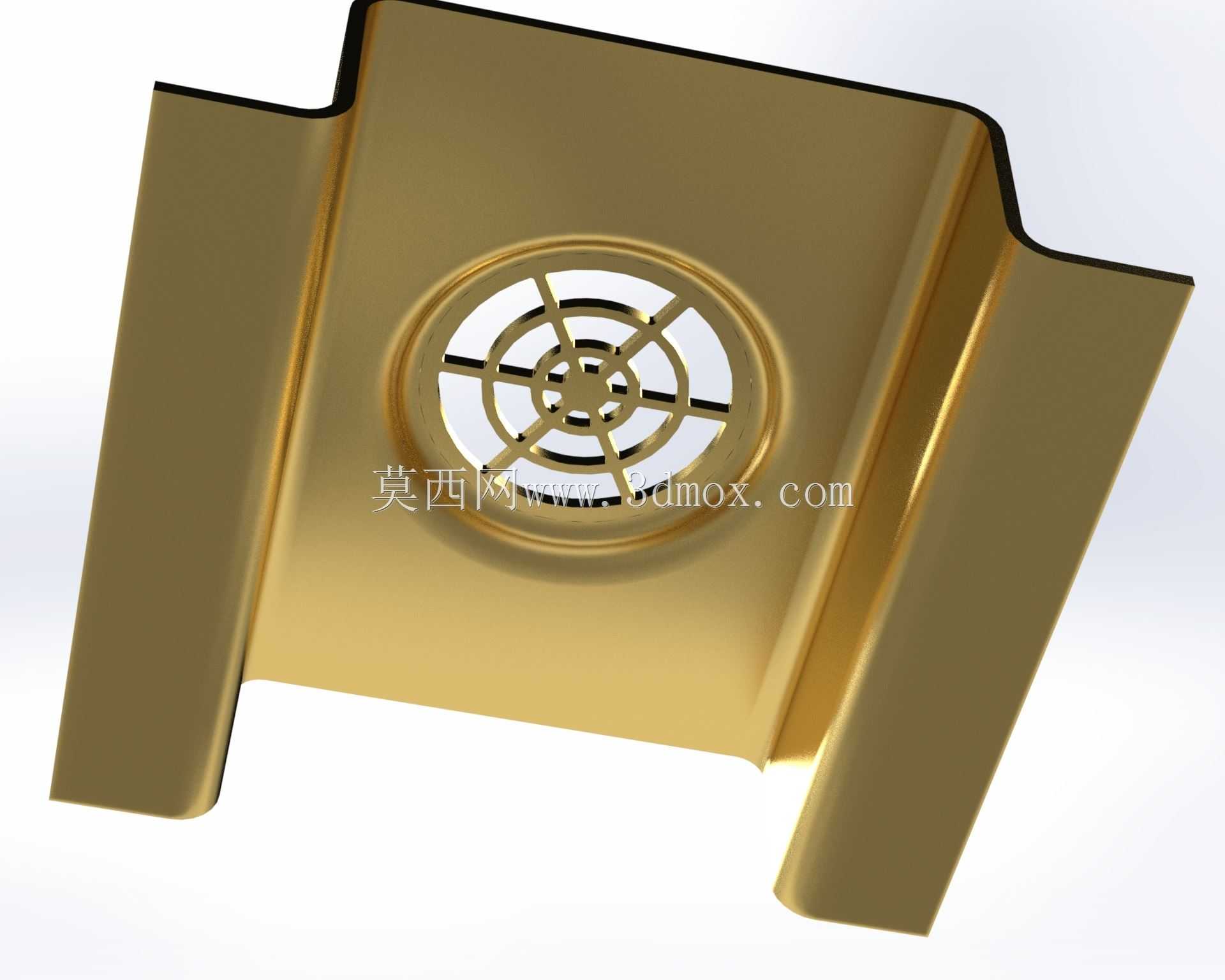

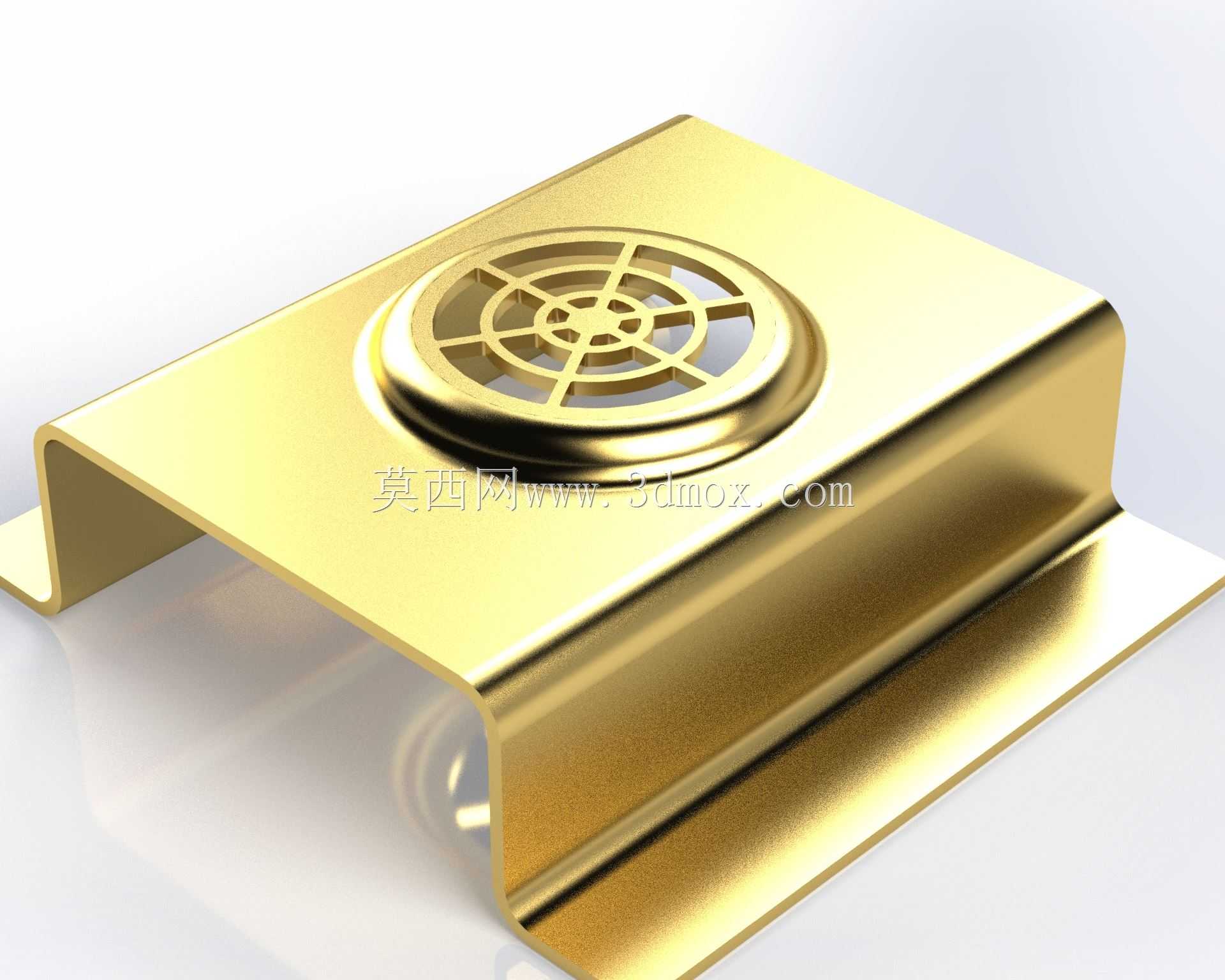

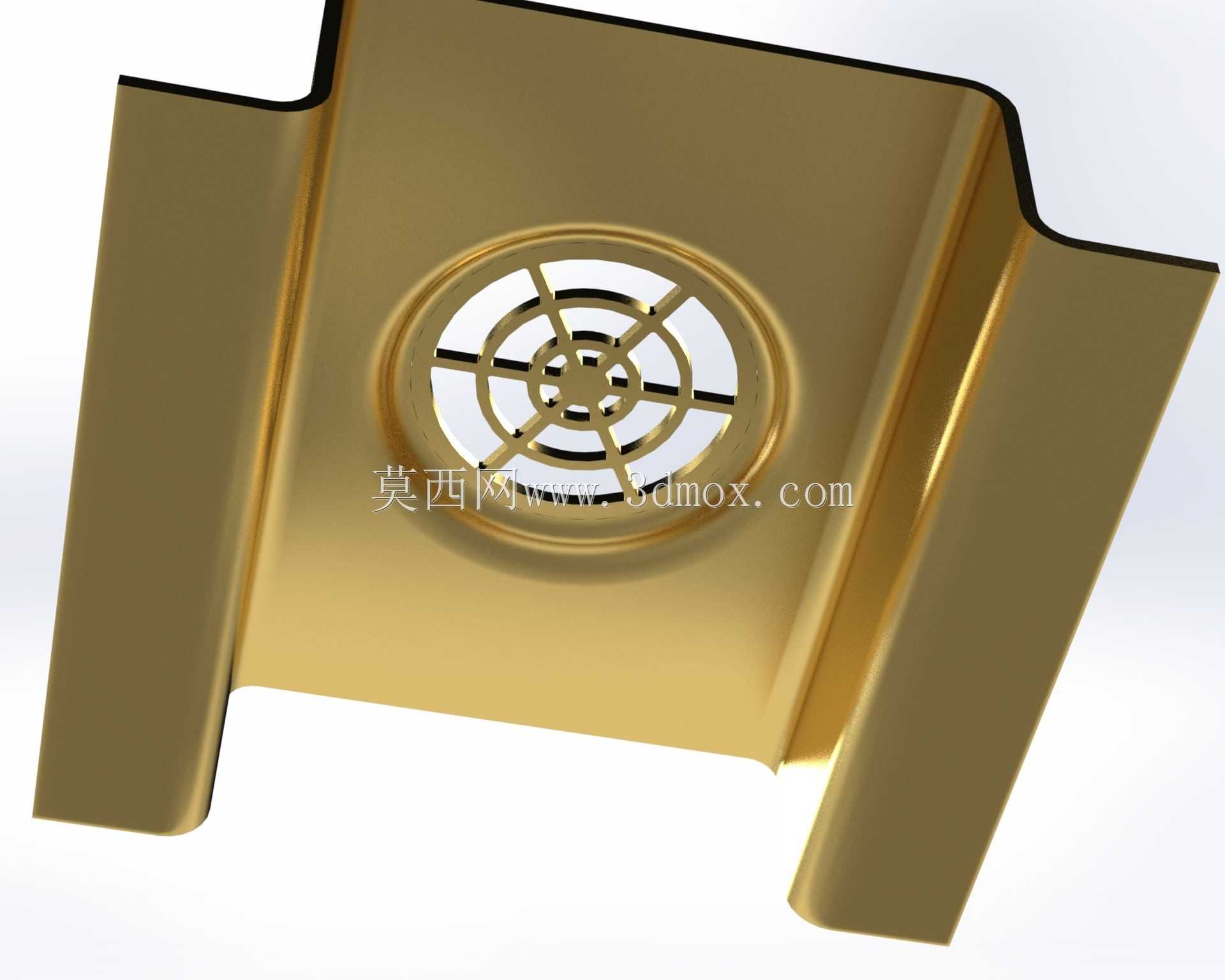

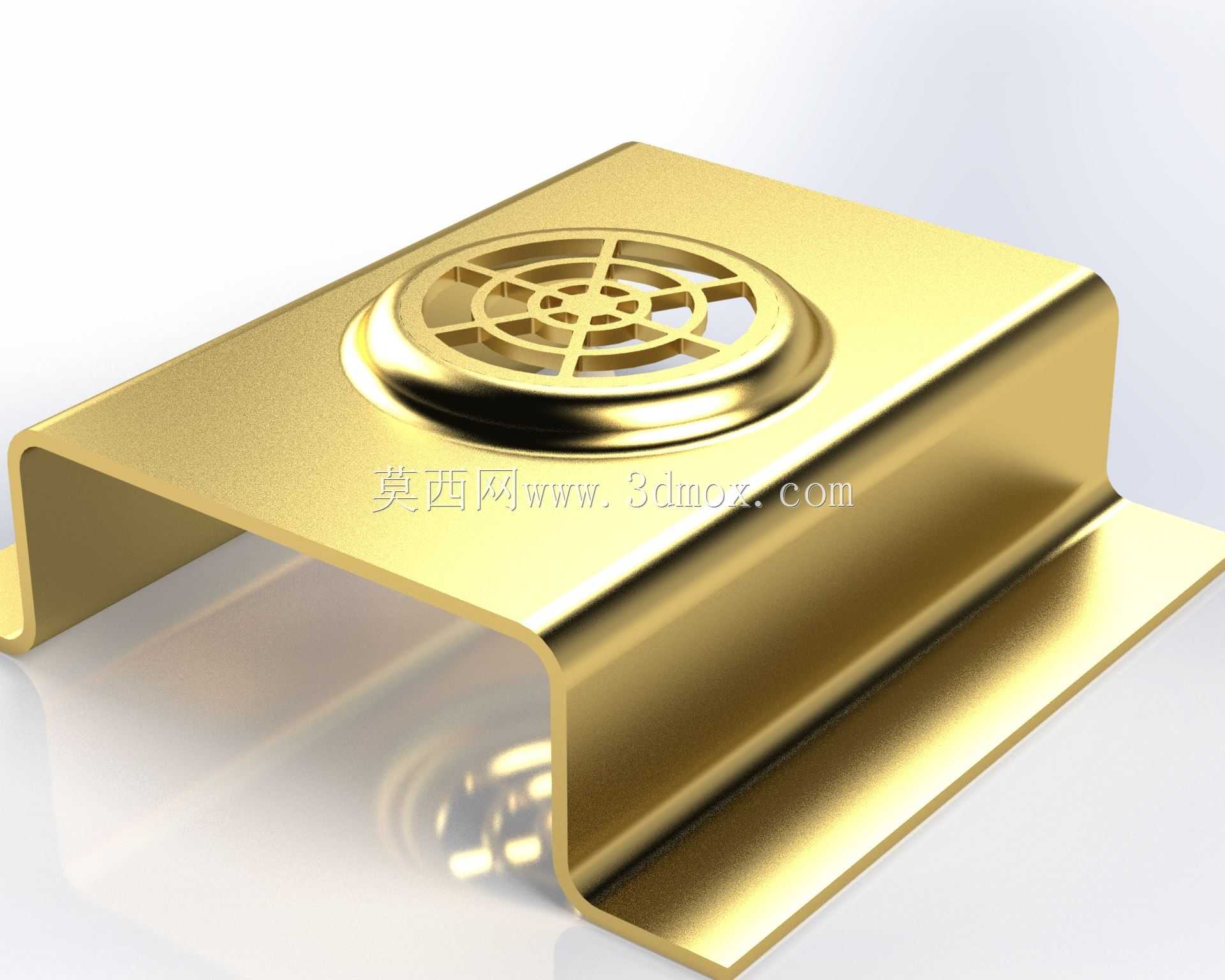

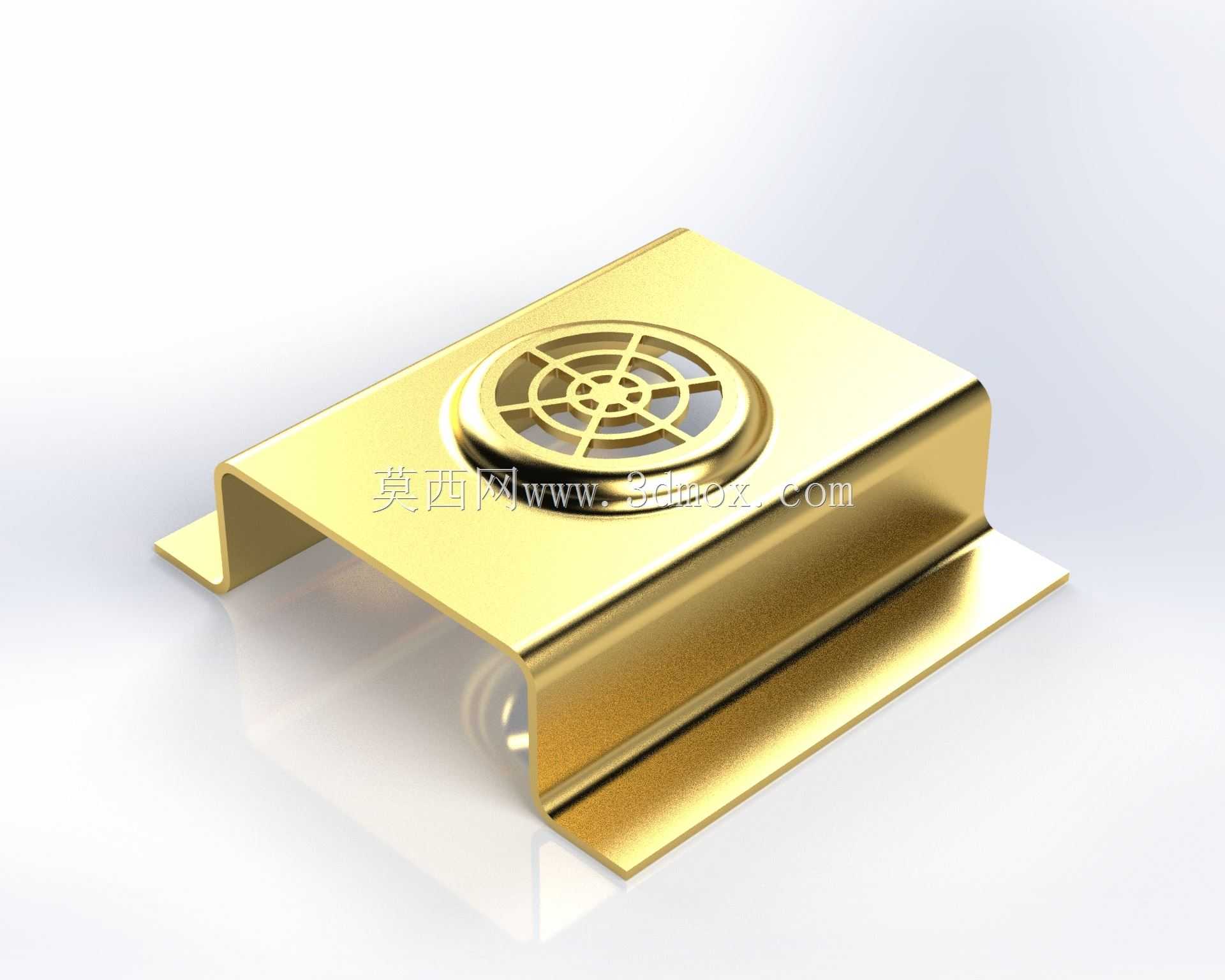

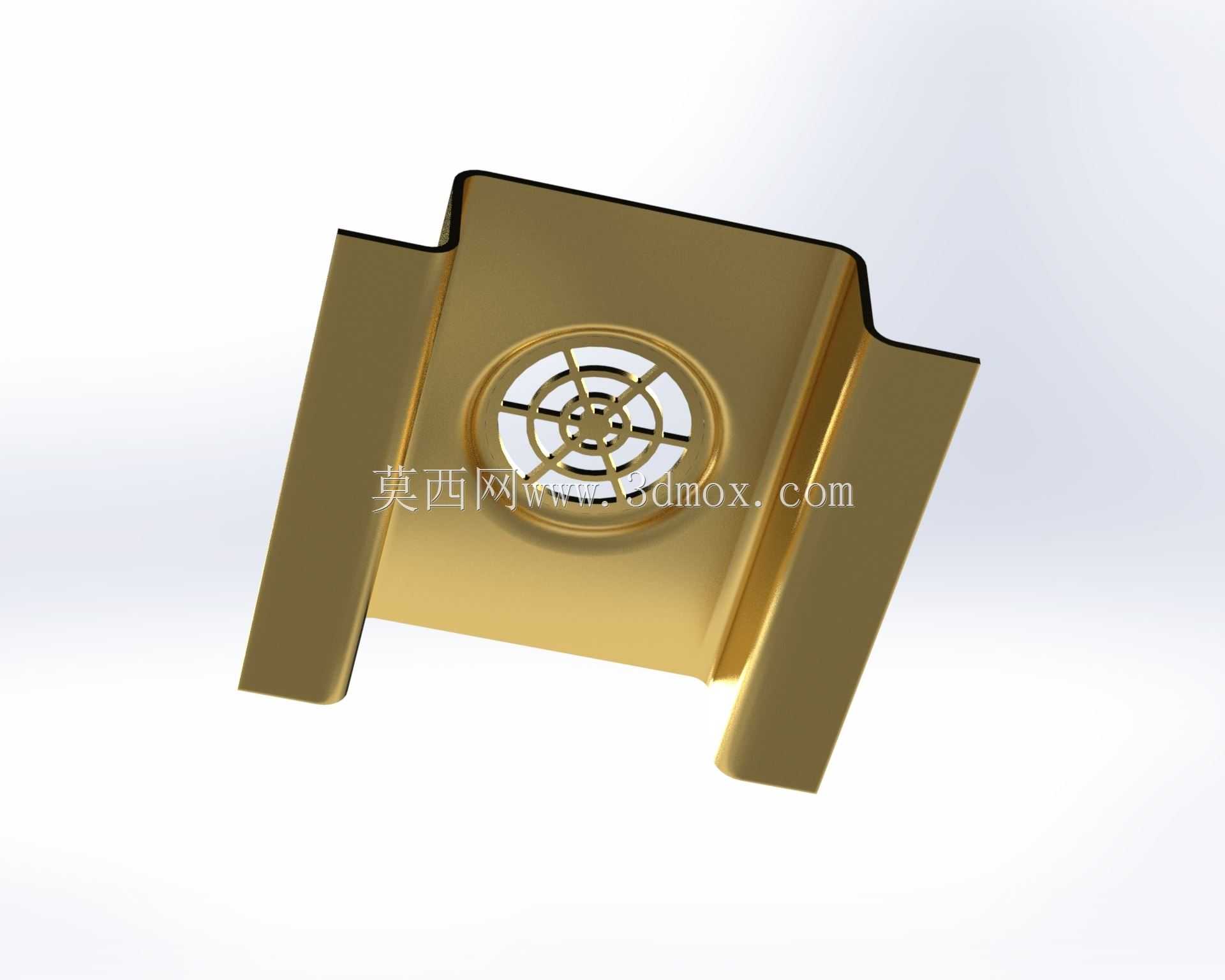

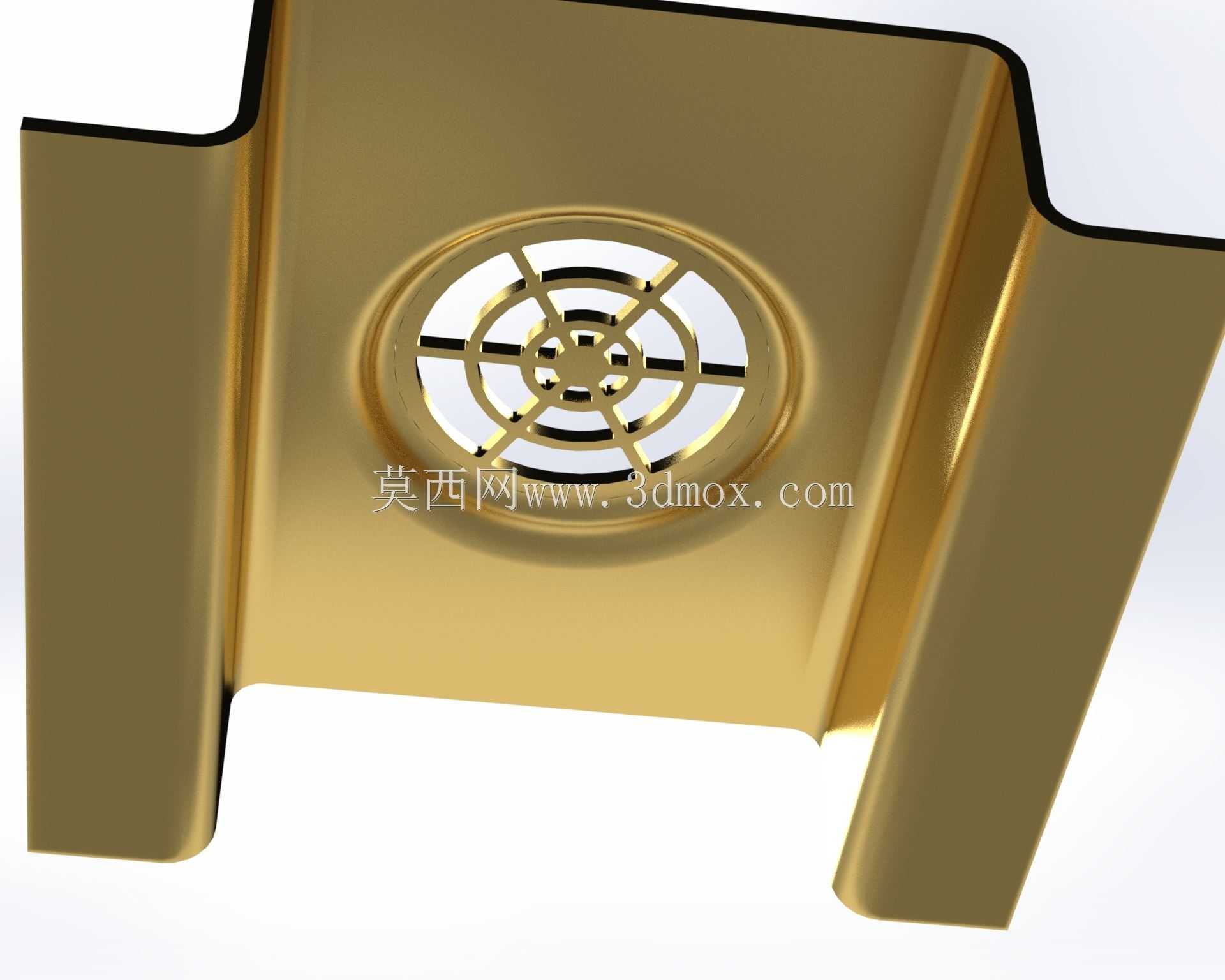

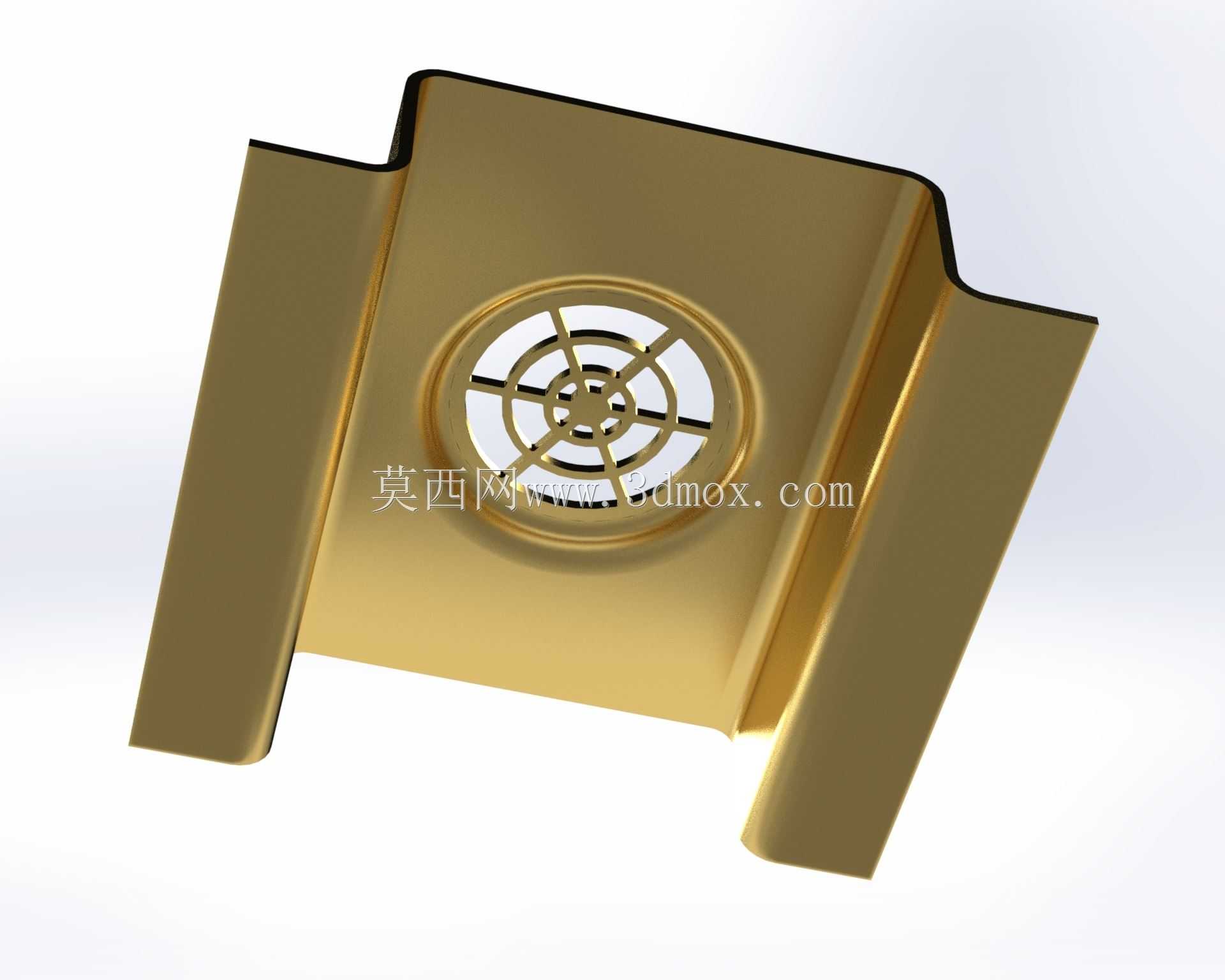

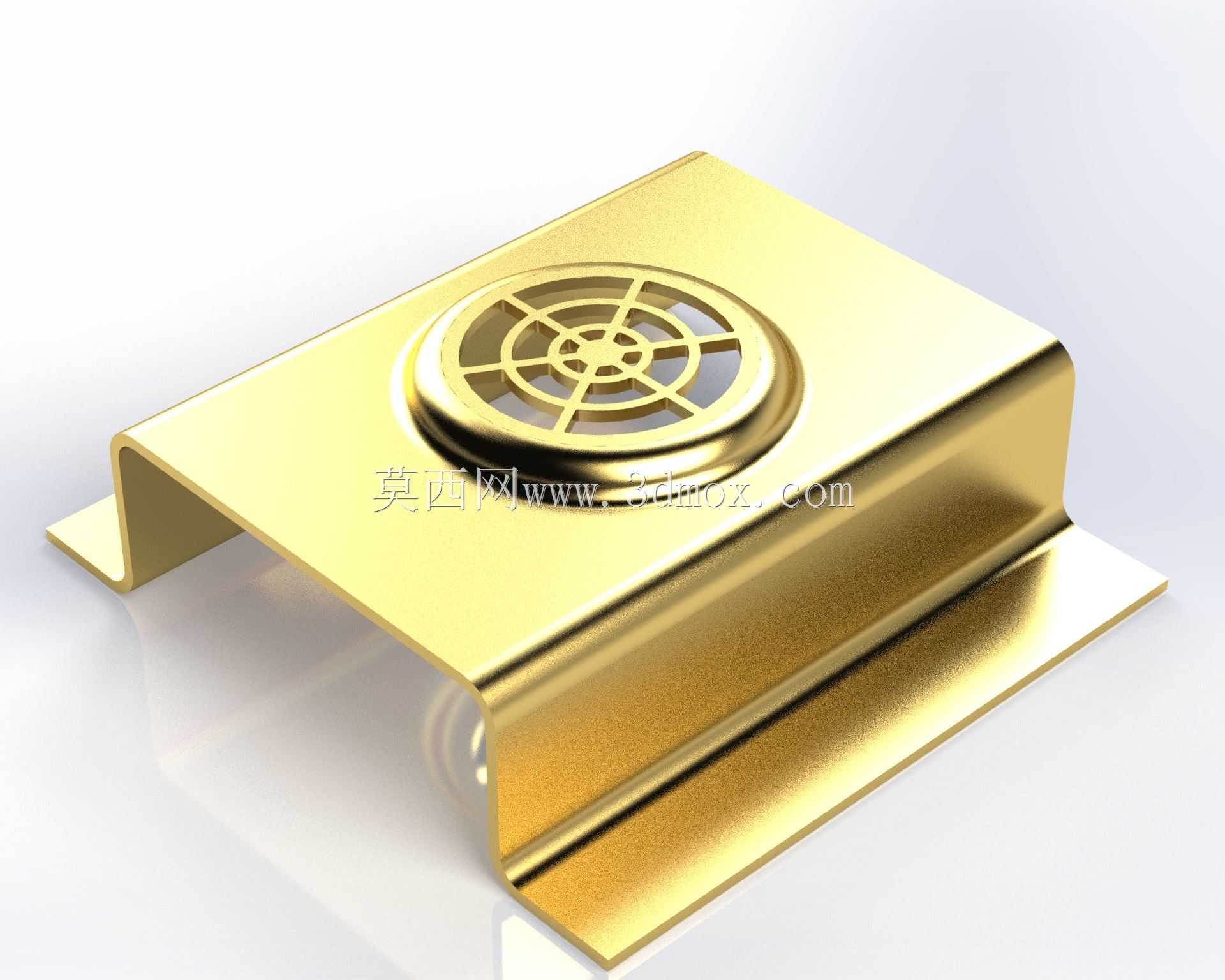

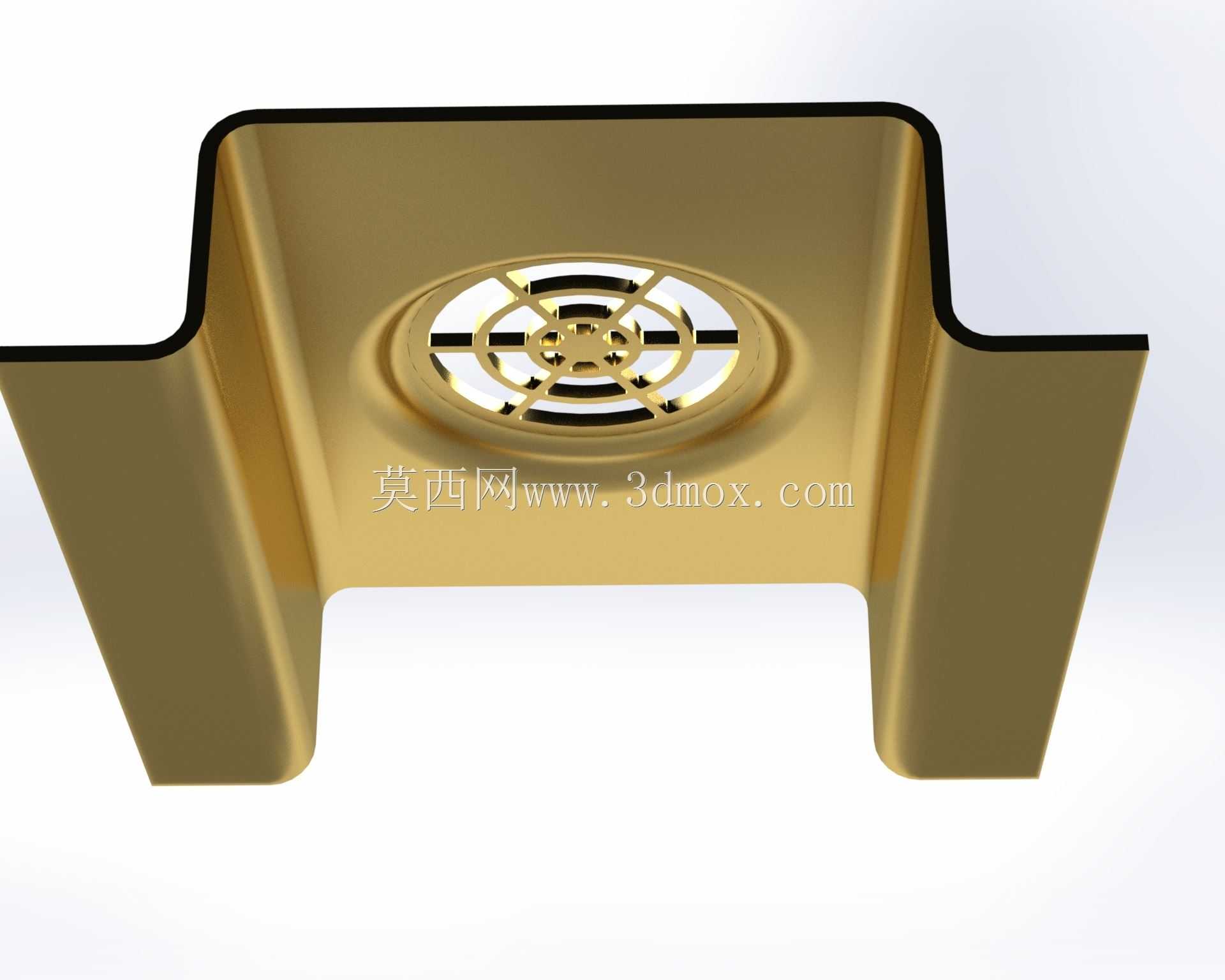

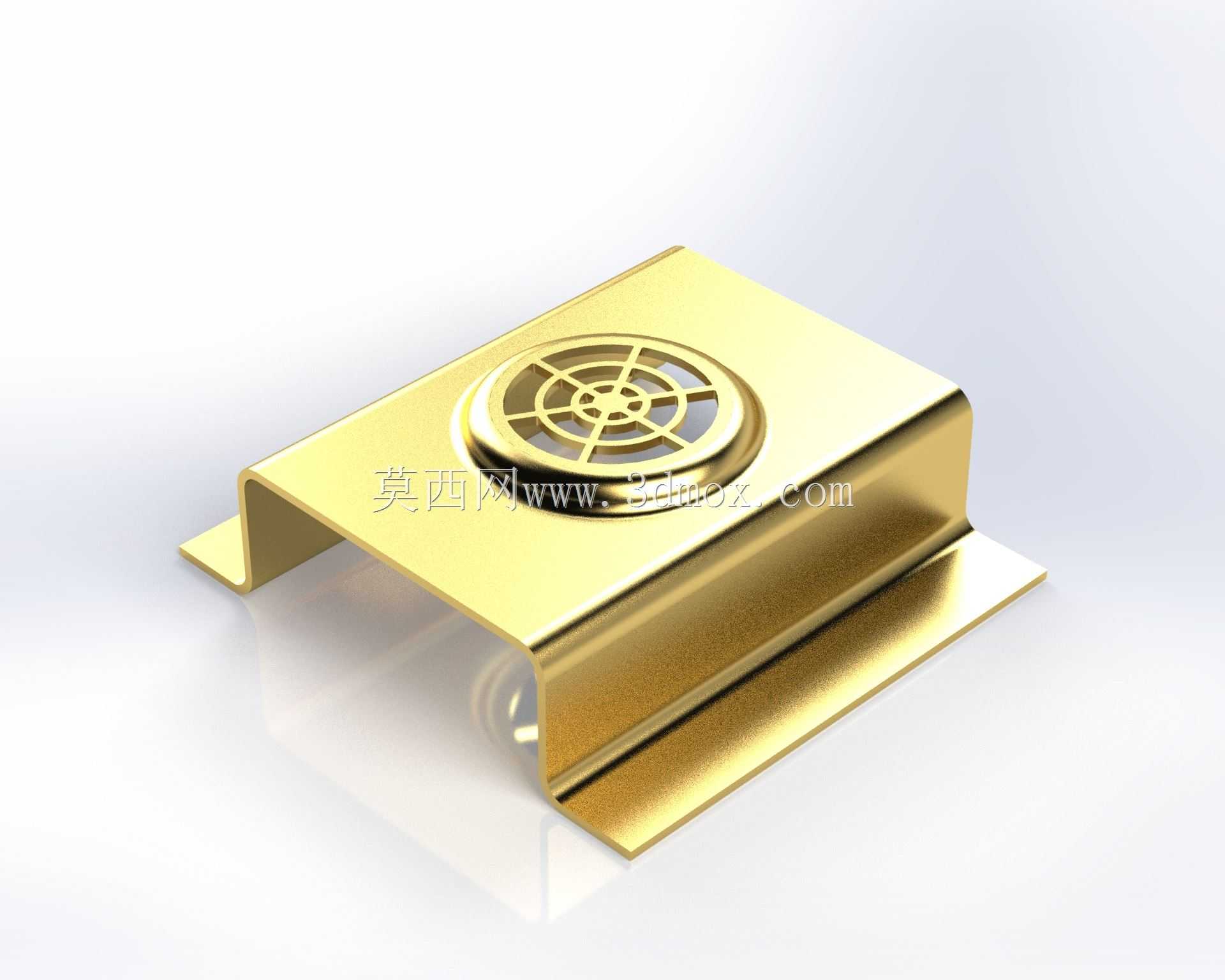

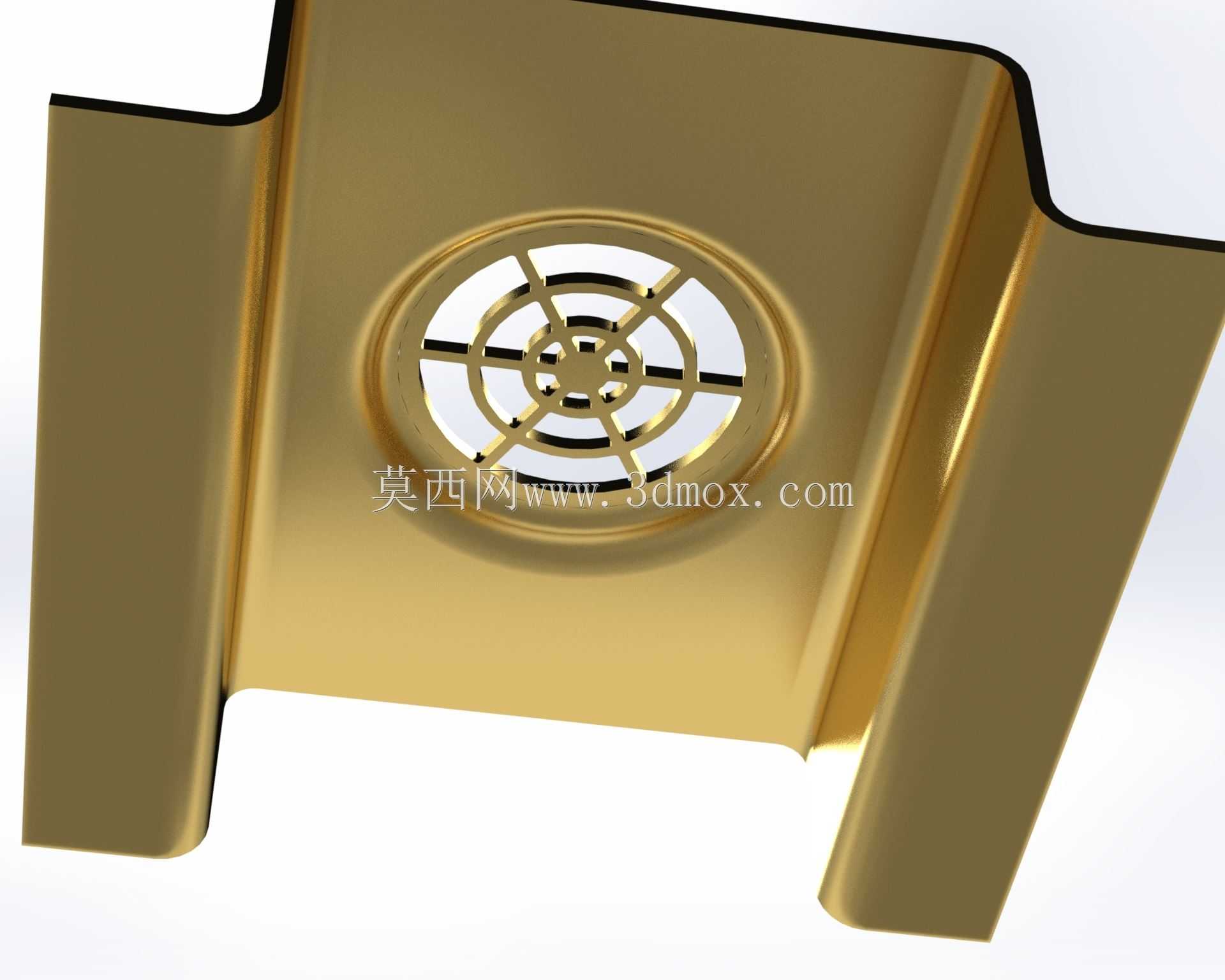

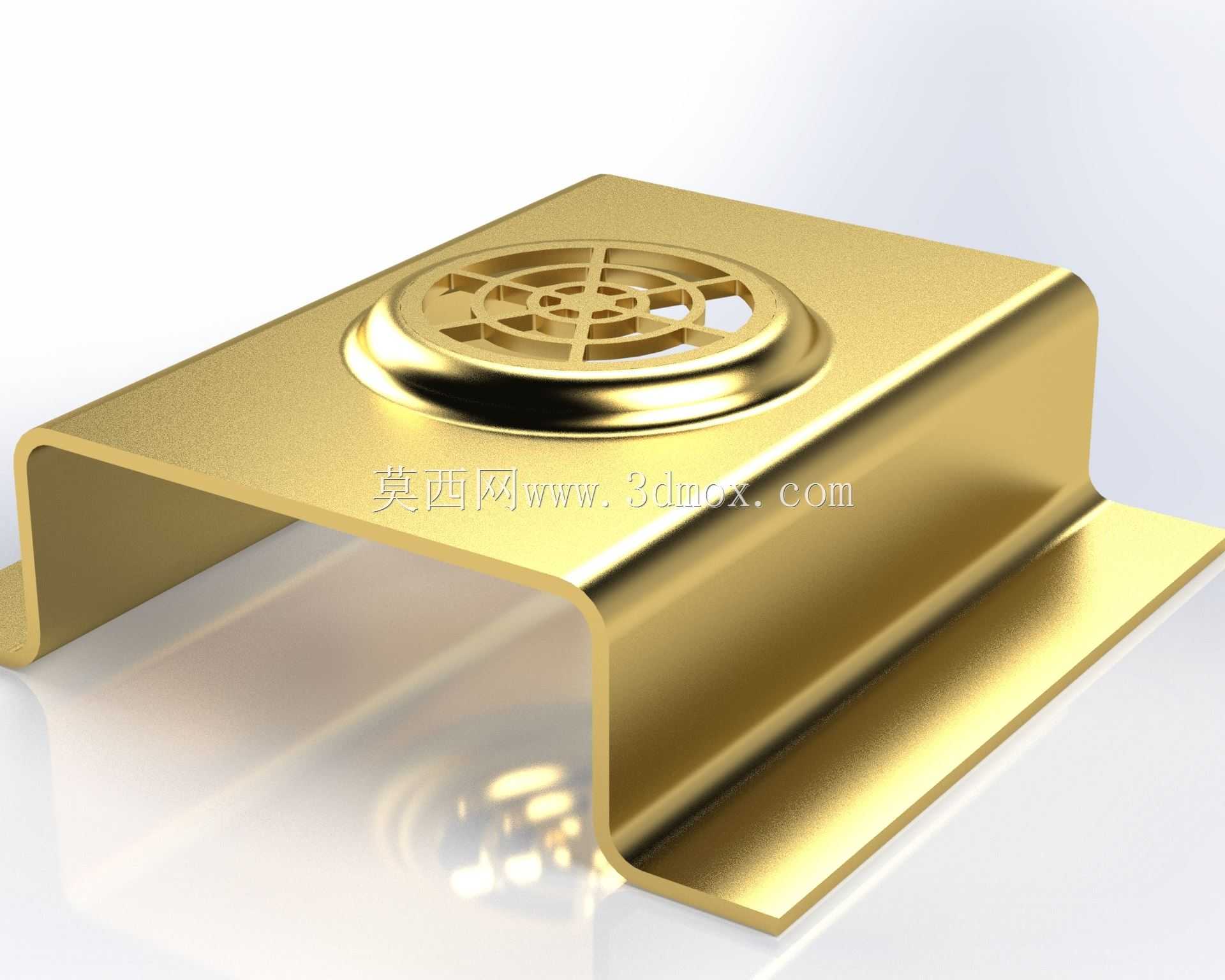

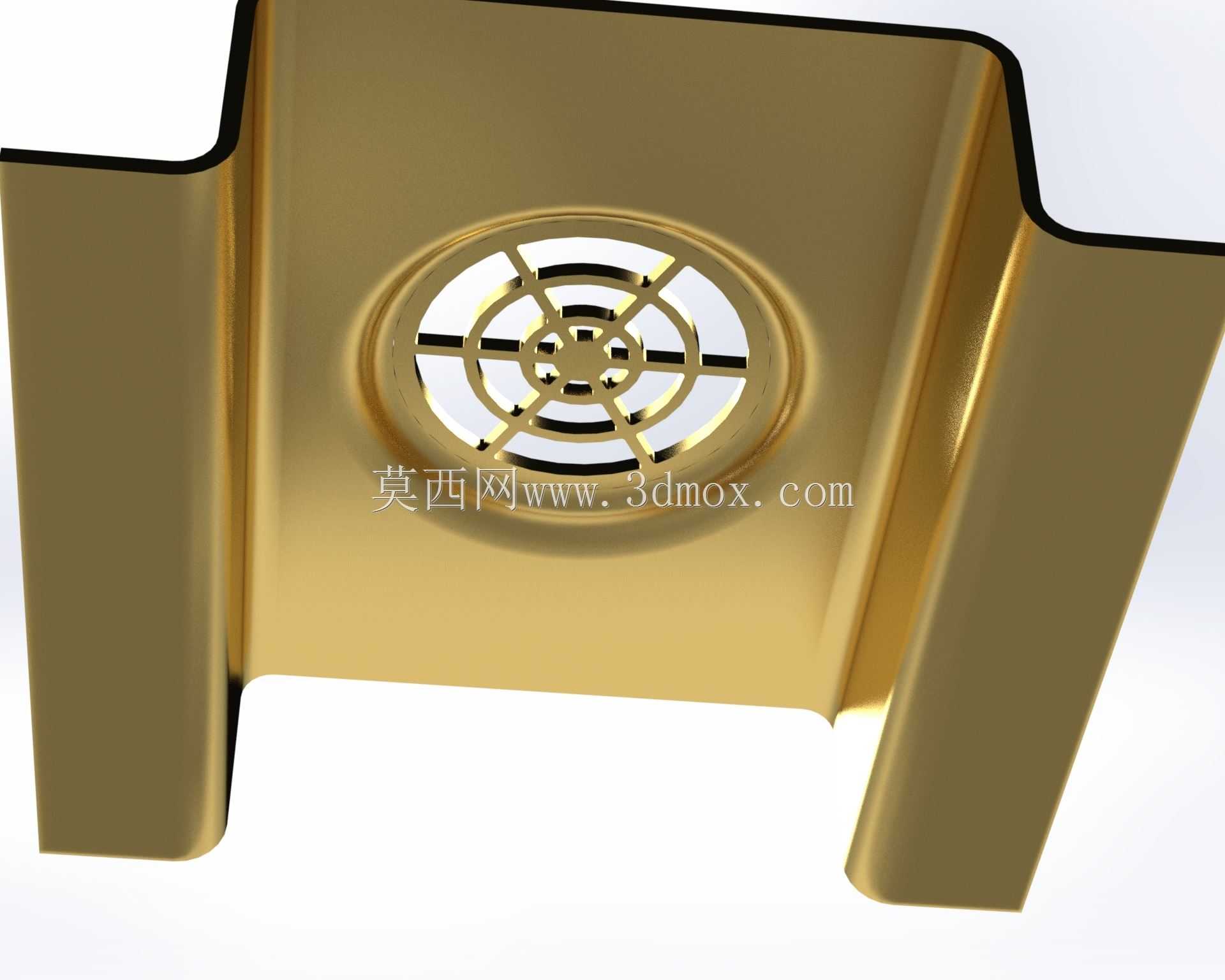

　　正面的网罩采用同心圆加辐条的结构设计，并非单纯的造型选择：外圈的环形凸边可以提升网罩和钣金基体的连接强度，辐条之间的通风孔隙经过通流面积计算，在保证结构强度的前提下尽可能提升通风效率，同时辐条的宽度设置为2mm，既不会因为过细容易受外力断裂，也不会因为过宽遮挡过多通风面积。网罩中心的圆形封闭区是结构受力点，在装配或者后期维护时，可以借助这个位置进行按压定位，不会因为受力直接压坏辐条结构。整个构件的边角都做了小圆角处理，避免钣金锐边在安装维护时划伤操作人员，也能减少应力集中导致的镀层脱落、锈蚀问题。

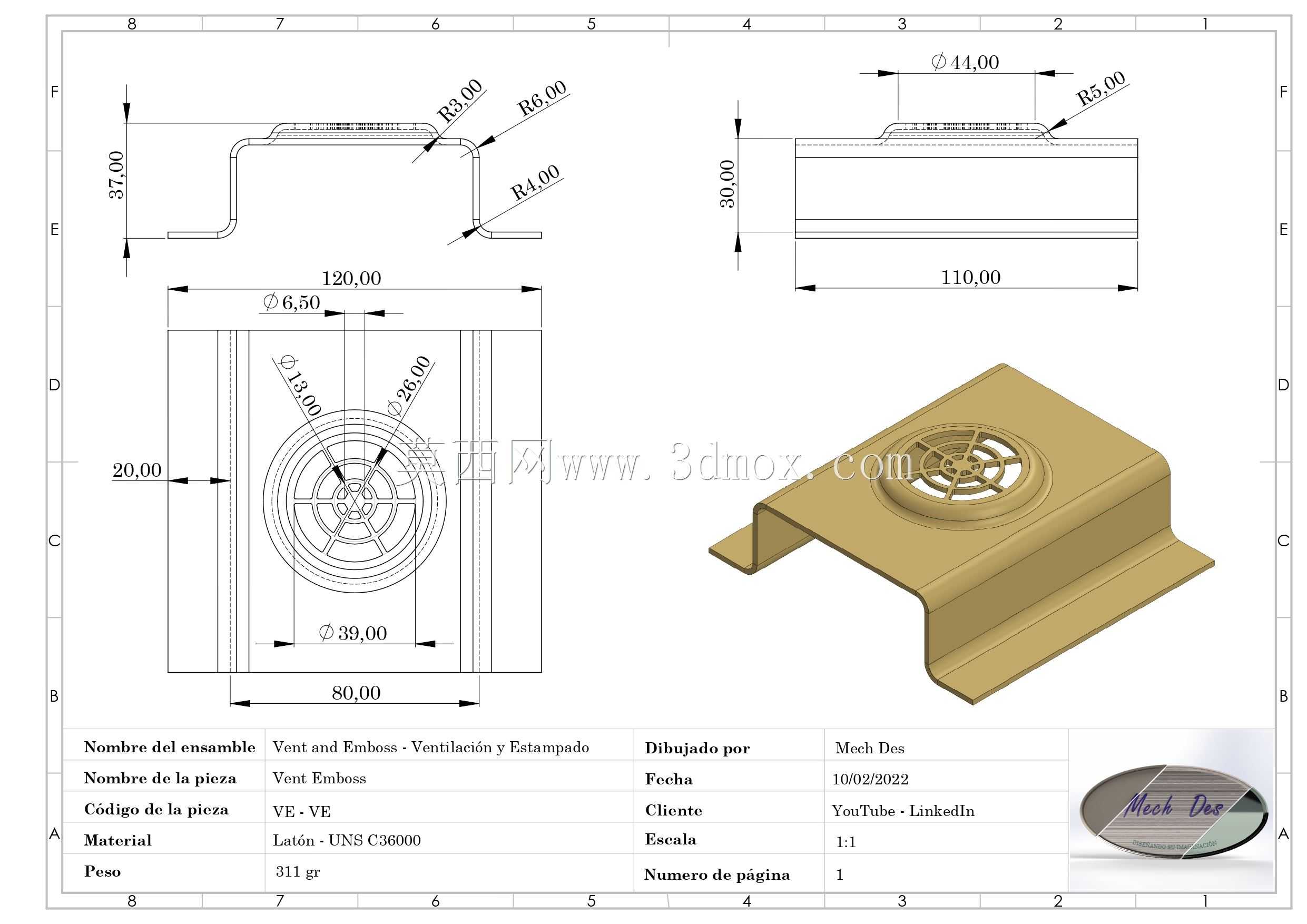

　　安装边界方面，这类结构的整体安装占用空间较小，横向宽度适配常规设备壳体的侧壁安装位，纵向的折弯高度控制在15mm以内，不会过多占用设备内部的安装空间，适配大部分壁厚1-2mm的冷轧钢、铝合金设备壳体。安装时只需要在壳体对应位置开出和通风口匹配的方孔，将构件的贴合折边对准孔位，通过周边的安装孔锁紧即可，不需要额外的密封衬垫，折边和壳体贴合后就能满足常规IP30的防护等级要求。如果是用在有更高防水要求的场景，也可以在折边和壳体之间加装薄橡胶密封垫，不会影响整体的安装适配性。

　　在实际选型应用中，这类通风结构相比直接在壳体上开冲孔通风孔，优势在于网罩的凸起结构可以引导气流形成定向的流通路径，减少通风孔处的气流紊流，提升散热效率，同时一体成型的结构不需要额外组装网罩零件，减少了装配工序和零件数量，降低了整体的物料和装配成本。表面的金色镀层一方面是做防锈防腐处理，适配户外或者潮湿工况的使用需求，另一方面金属镀层的导热性更好，可以辅助带走通风口处的部分热量，提升整体的散热表现。针对不同的通风量需求，还可以通过调整辐条之间的孔隙宽度、网罩的整体直径来适配，不需要改动主体的折弯安装结构，具备不错的结构通用性，能够覆盖大部分中小型电气、传感设备的通风散热需求。
