传感器安装用异形折弯钣金支架

项目分类:通用五金配件 发布时间:2022-03-16 ID:575444
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架
  • 传感器安装用异形折弯钣金支架

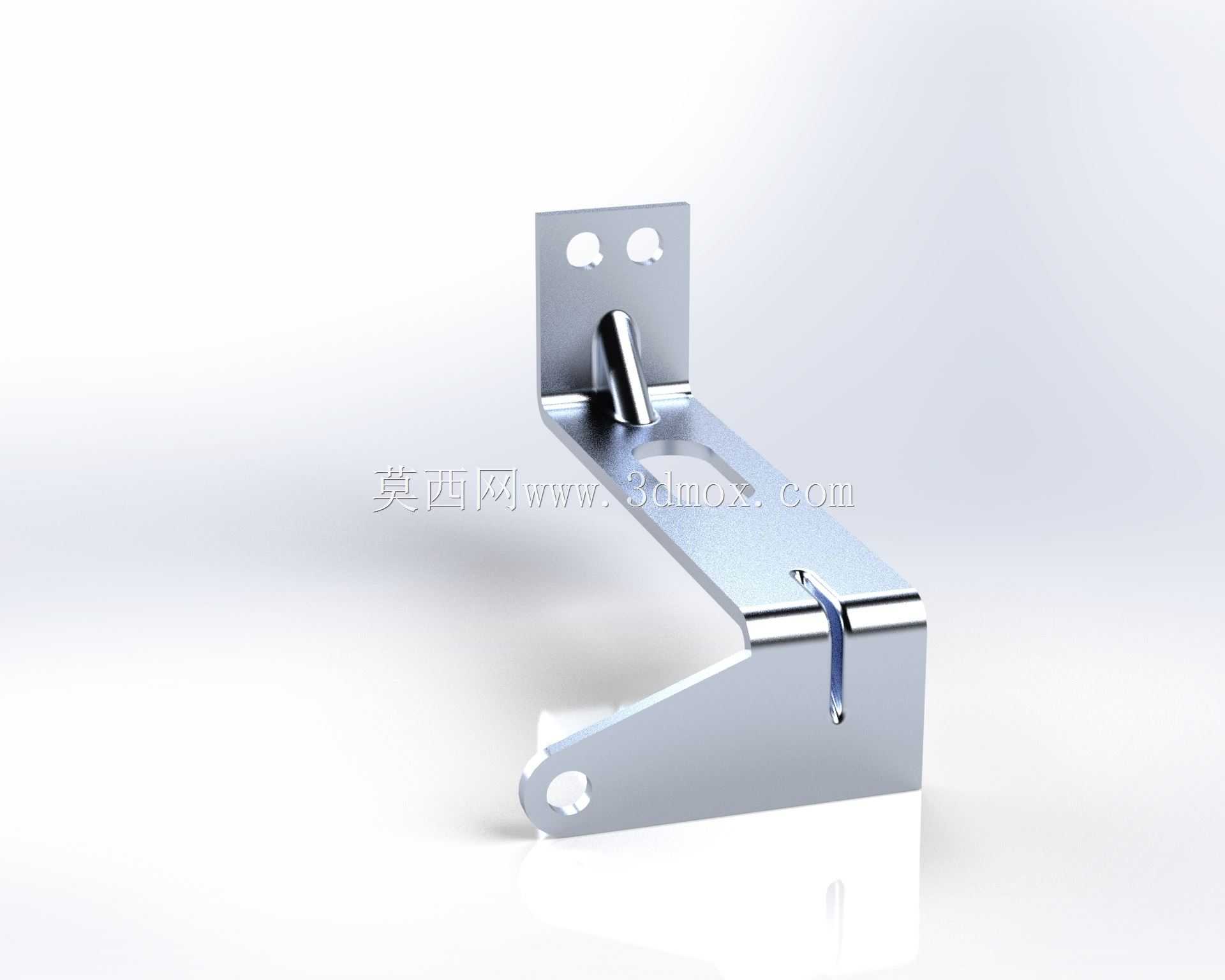

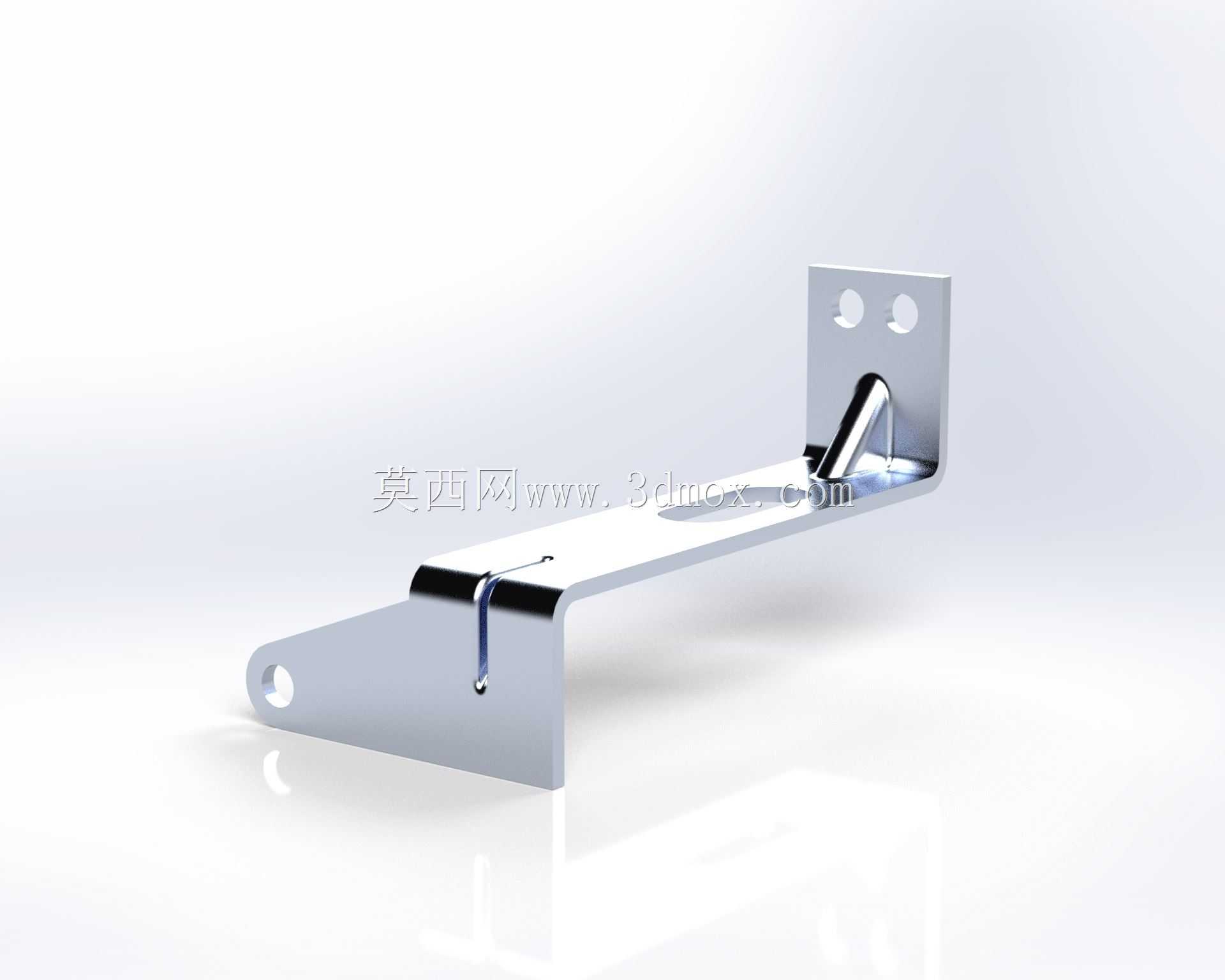

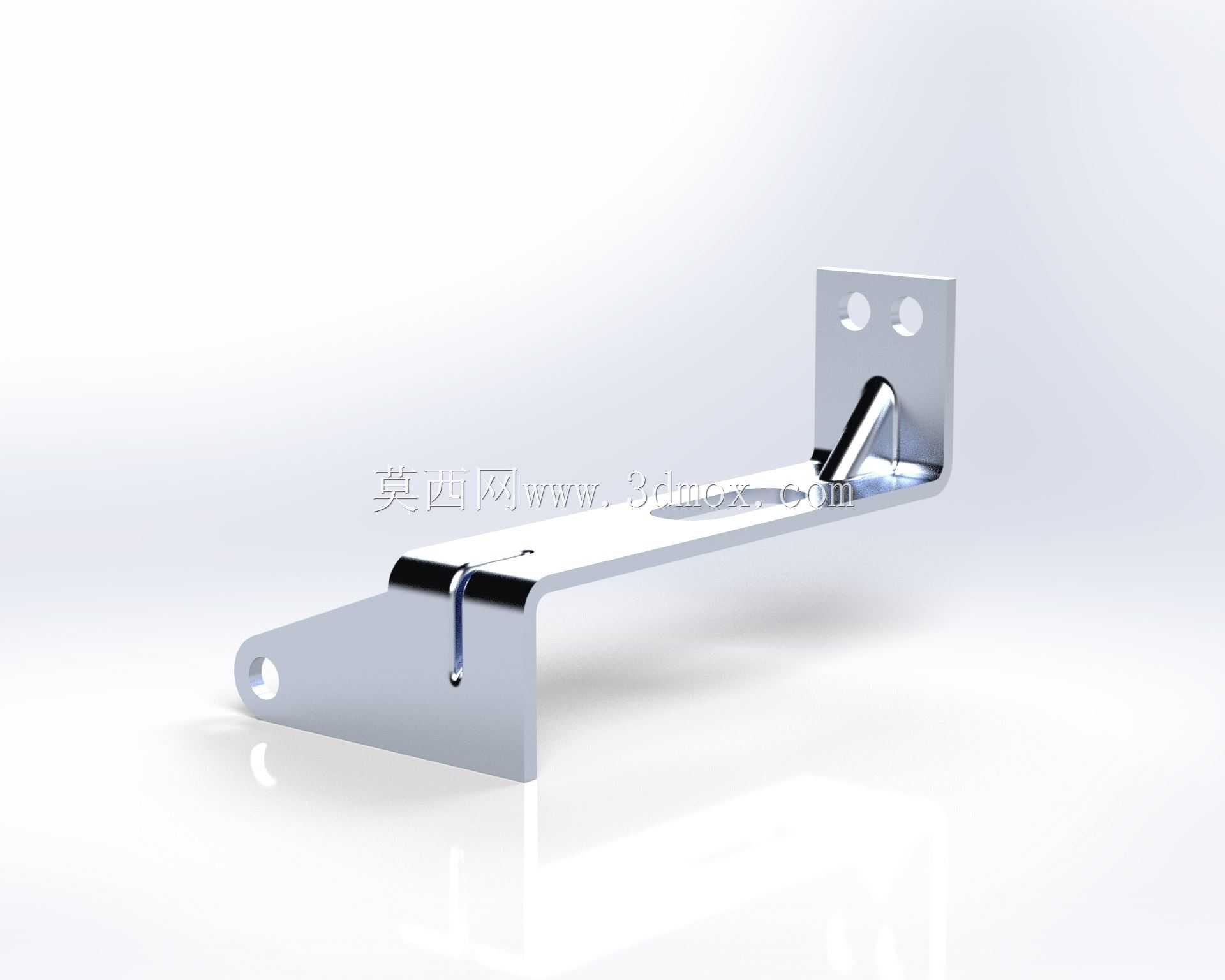

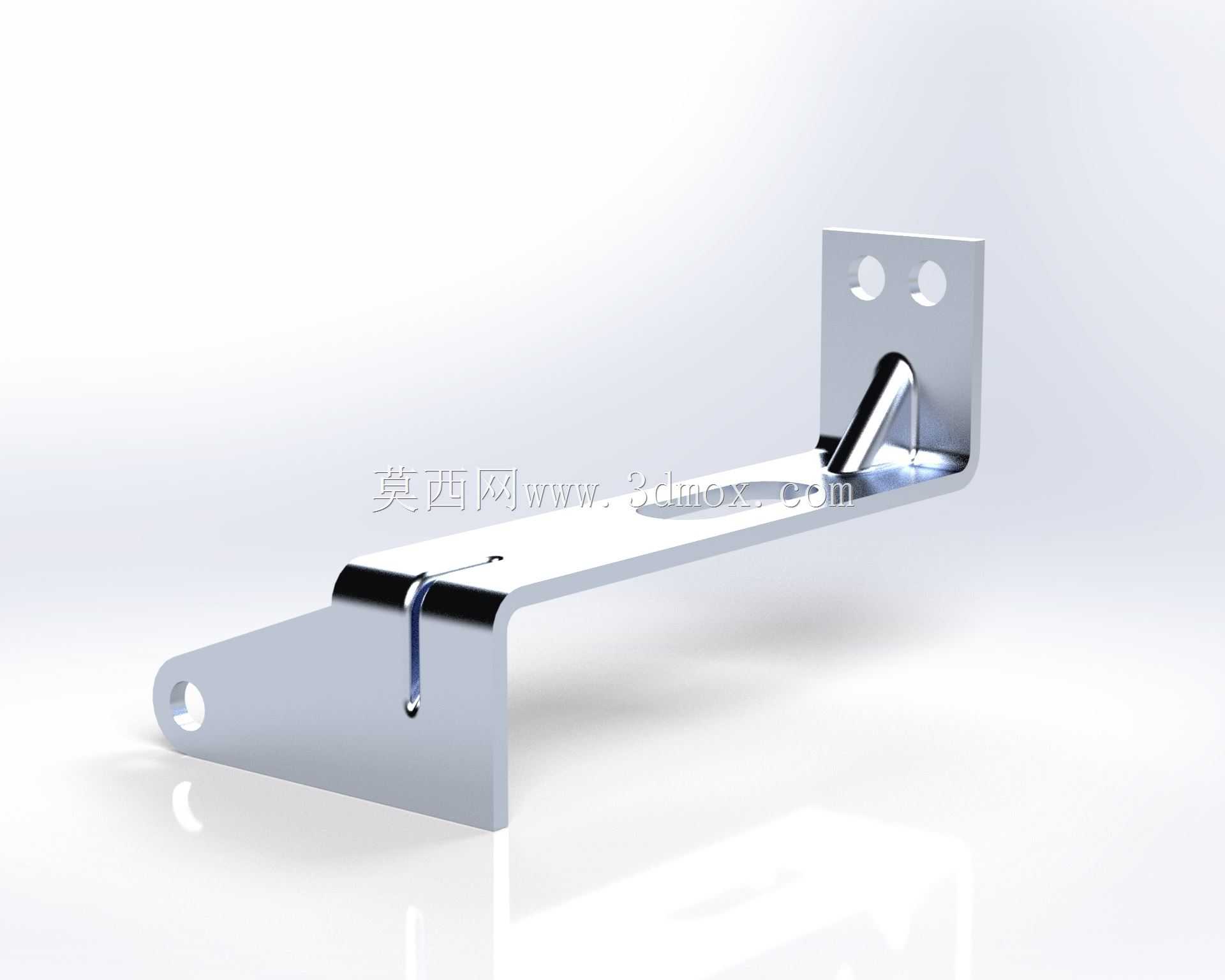

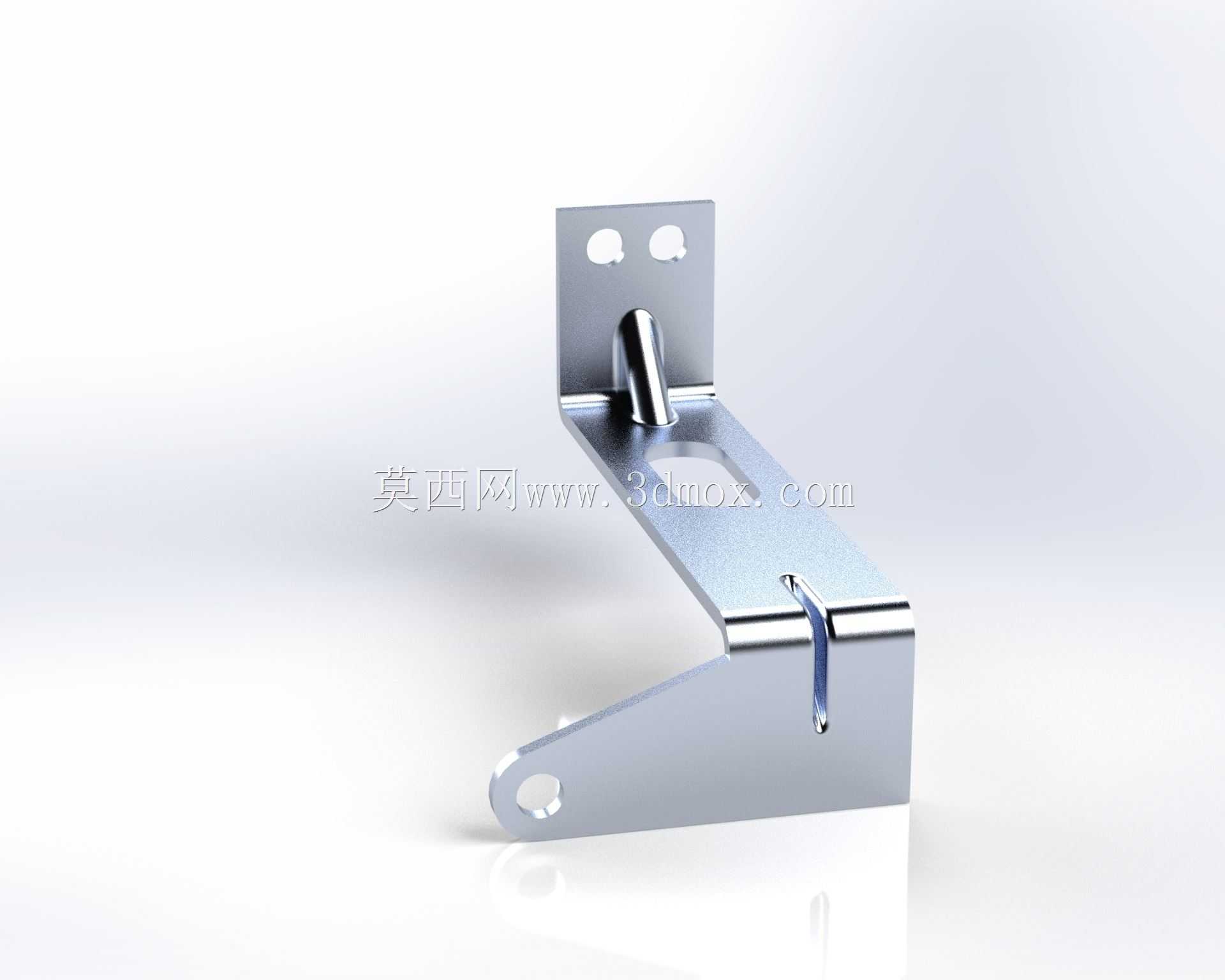

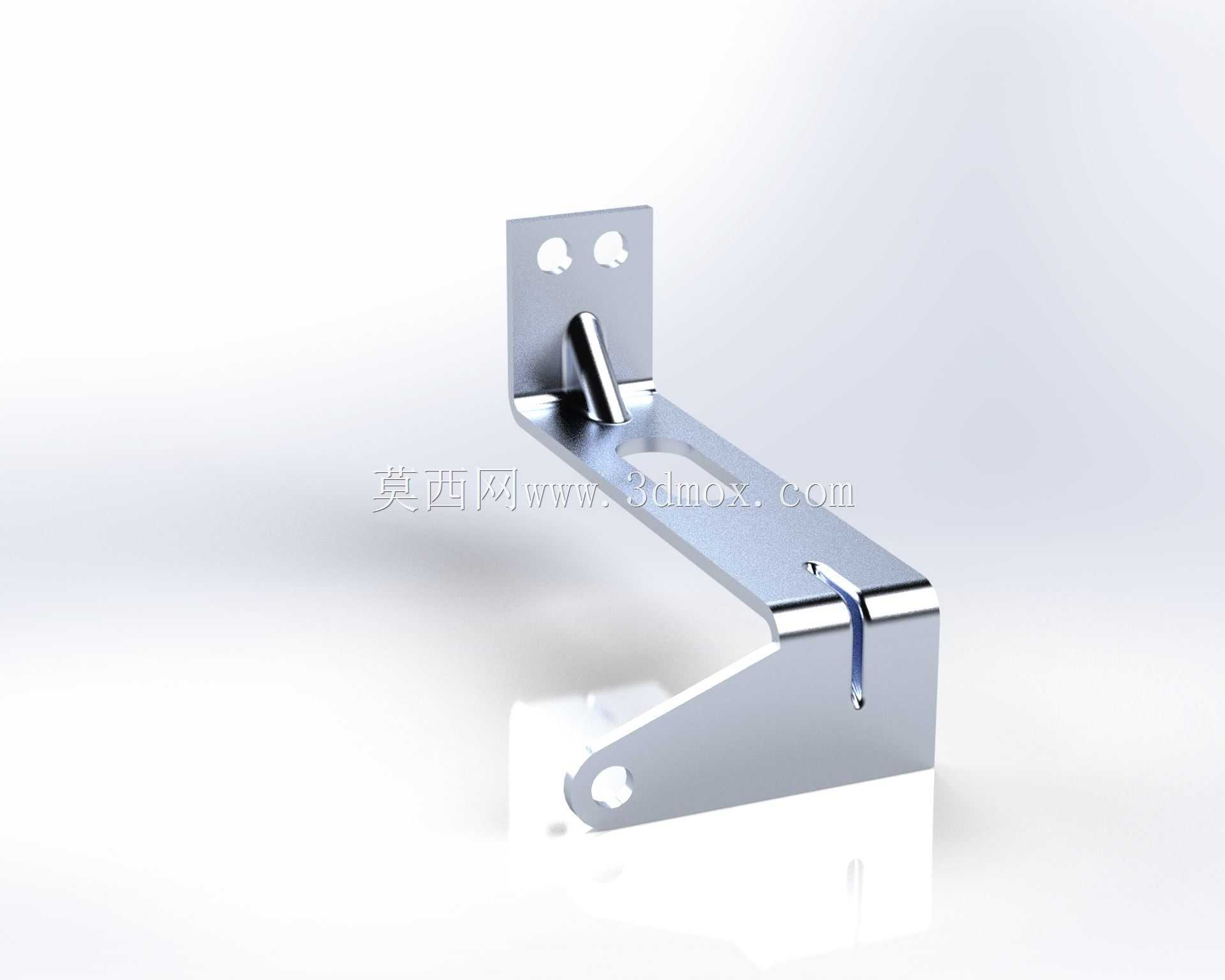

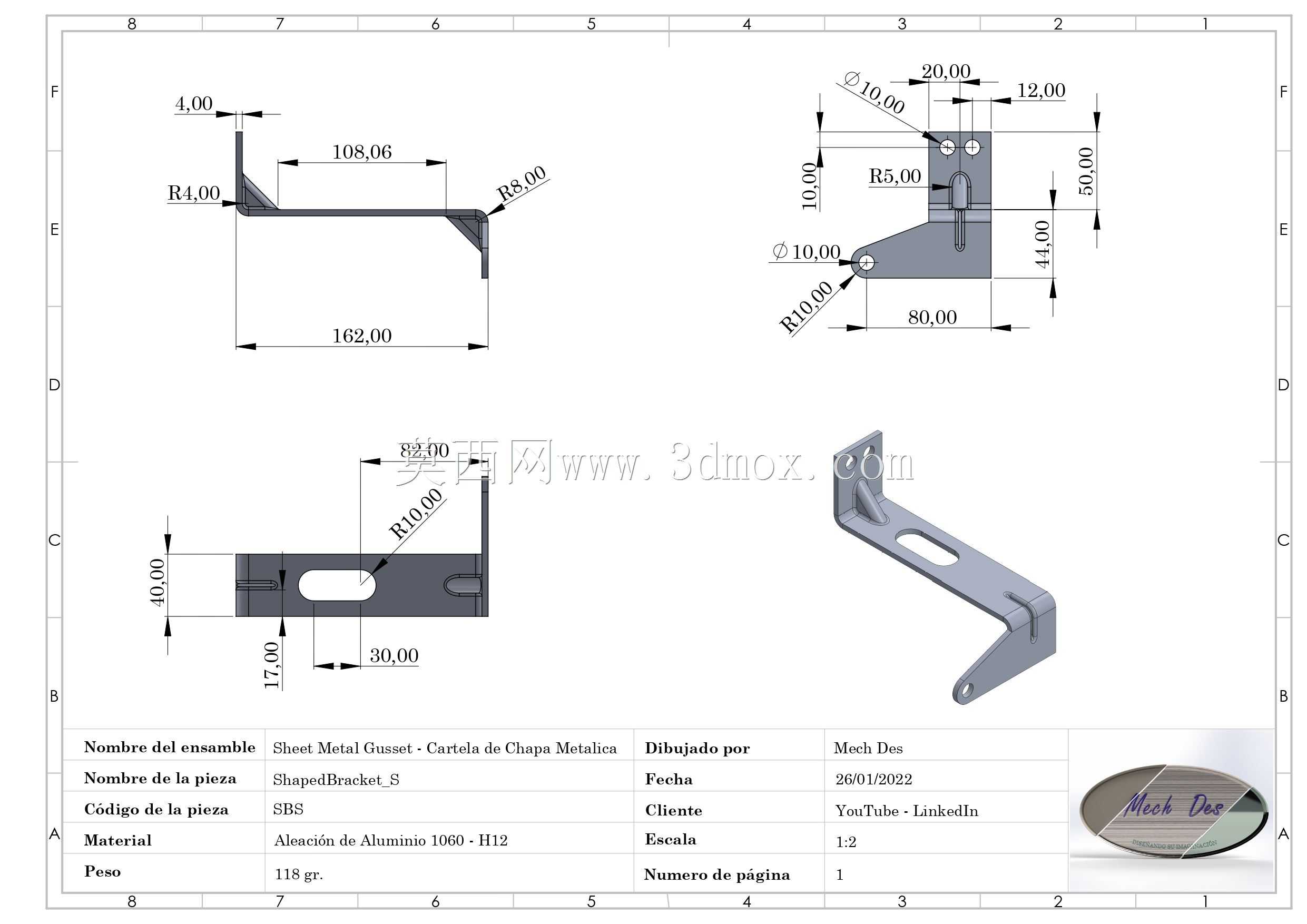

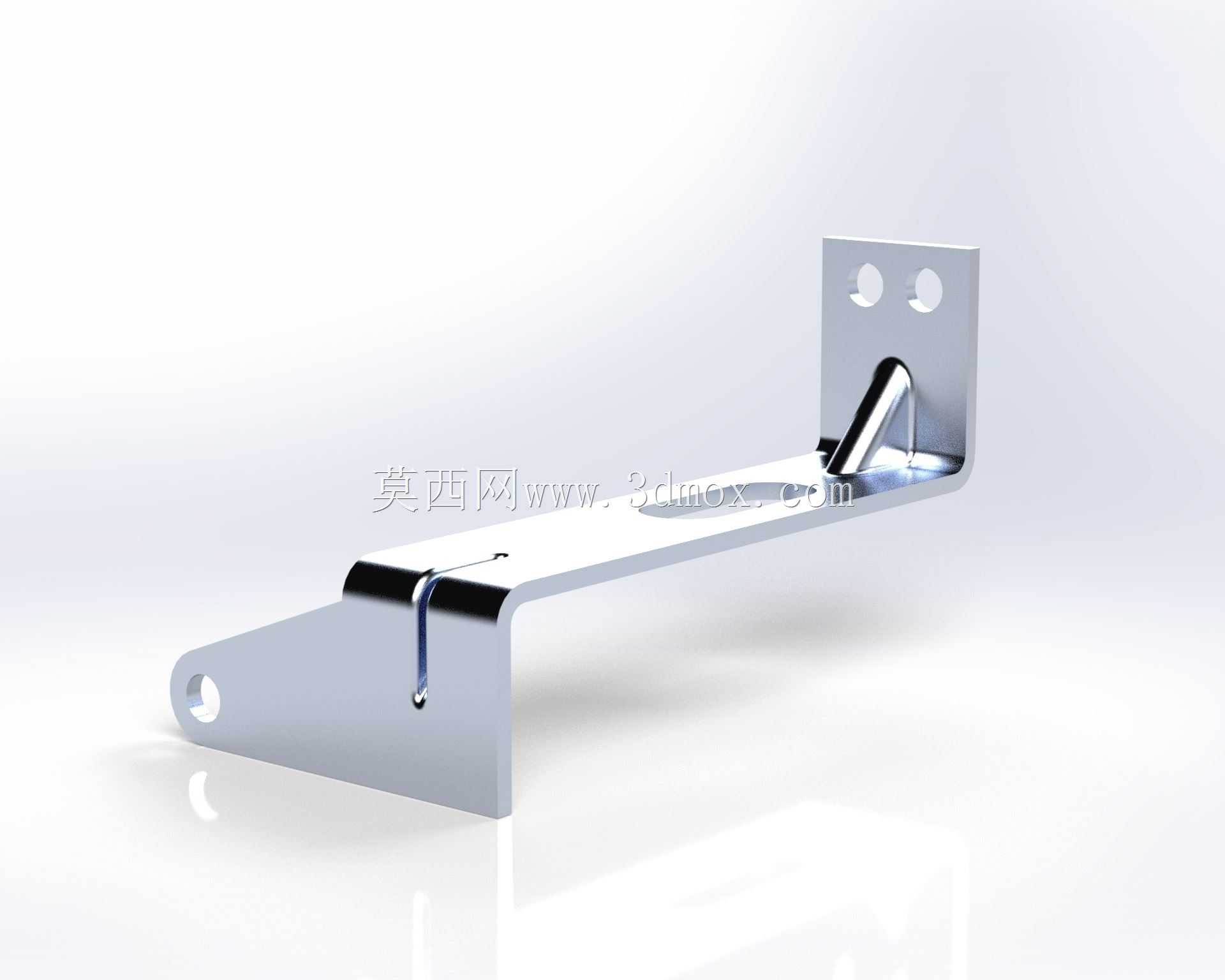

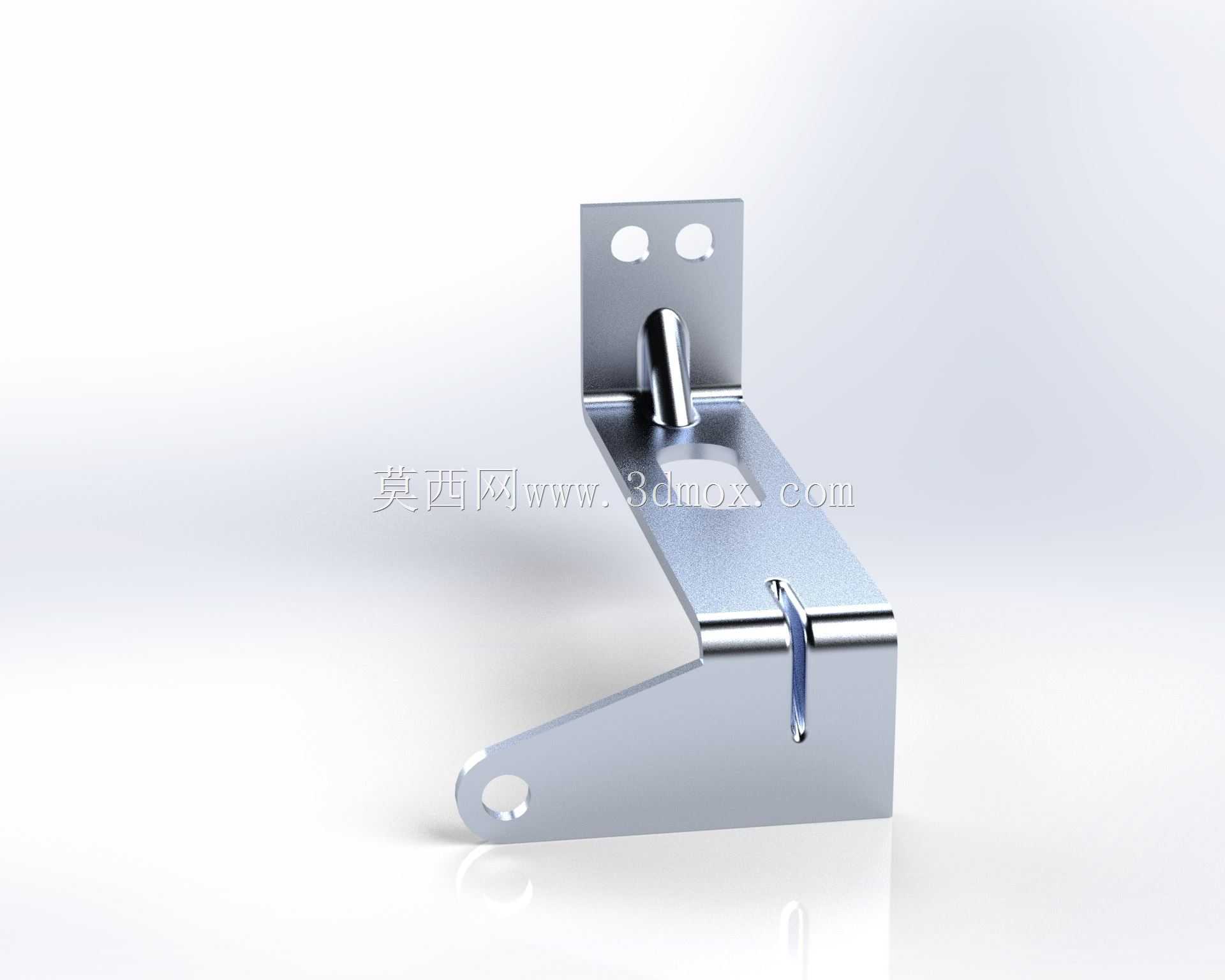

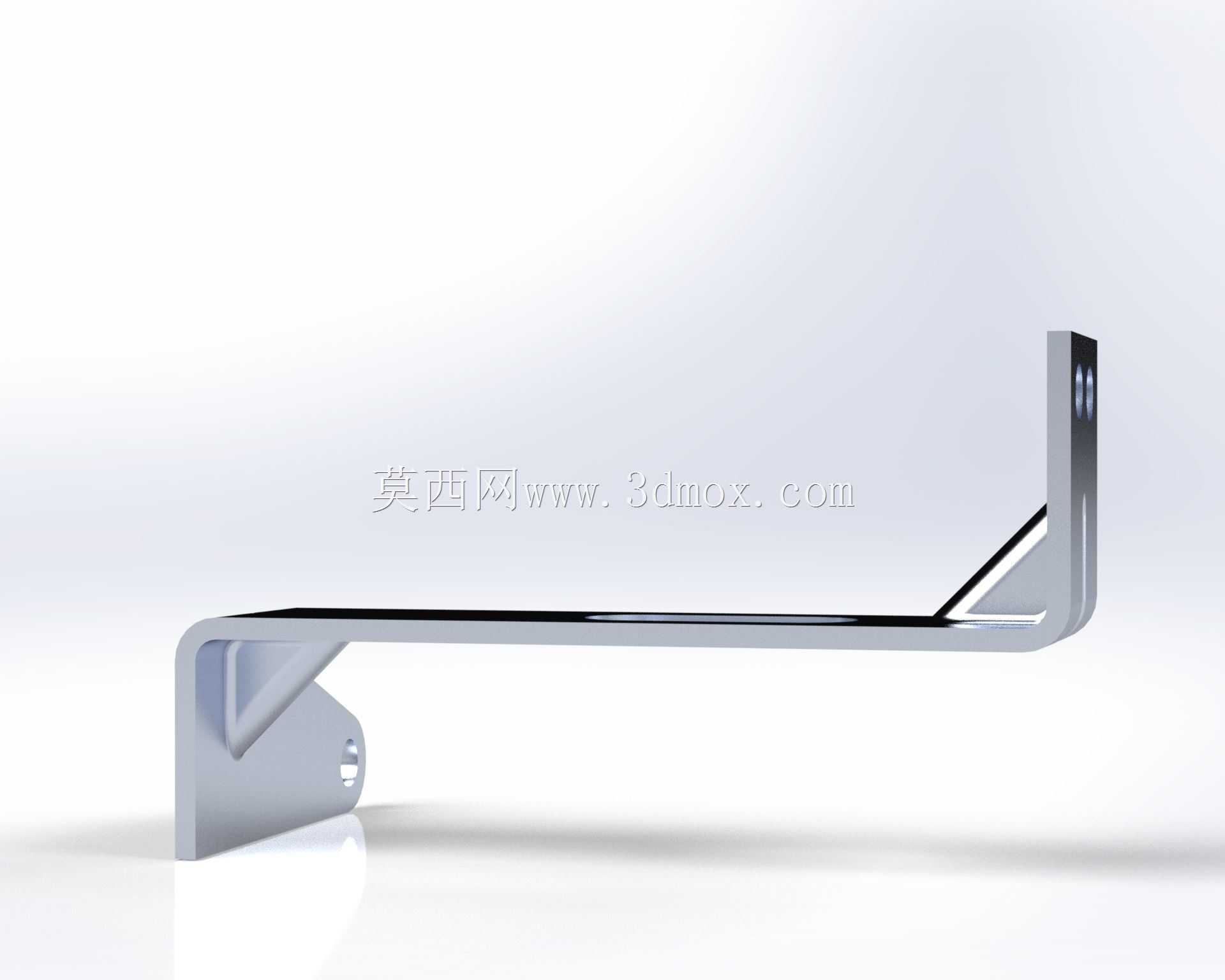

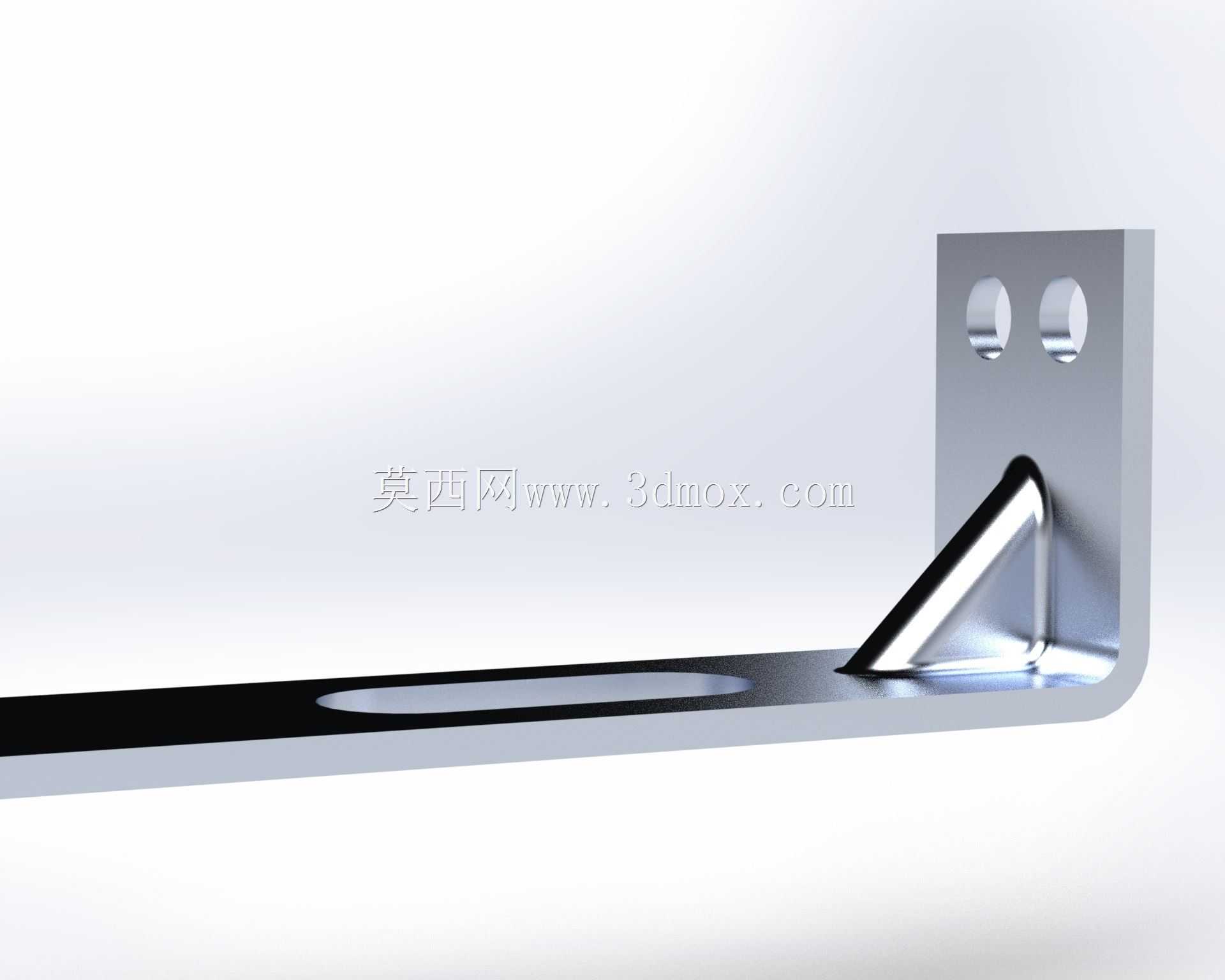

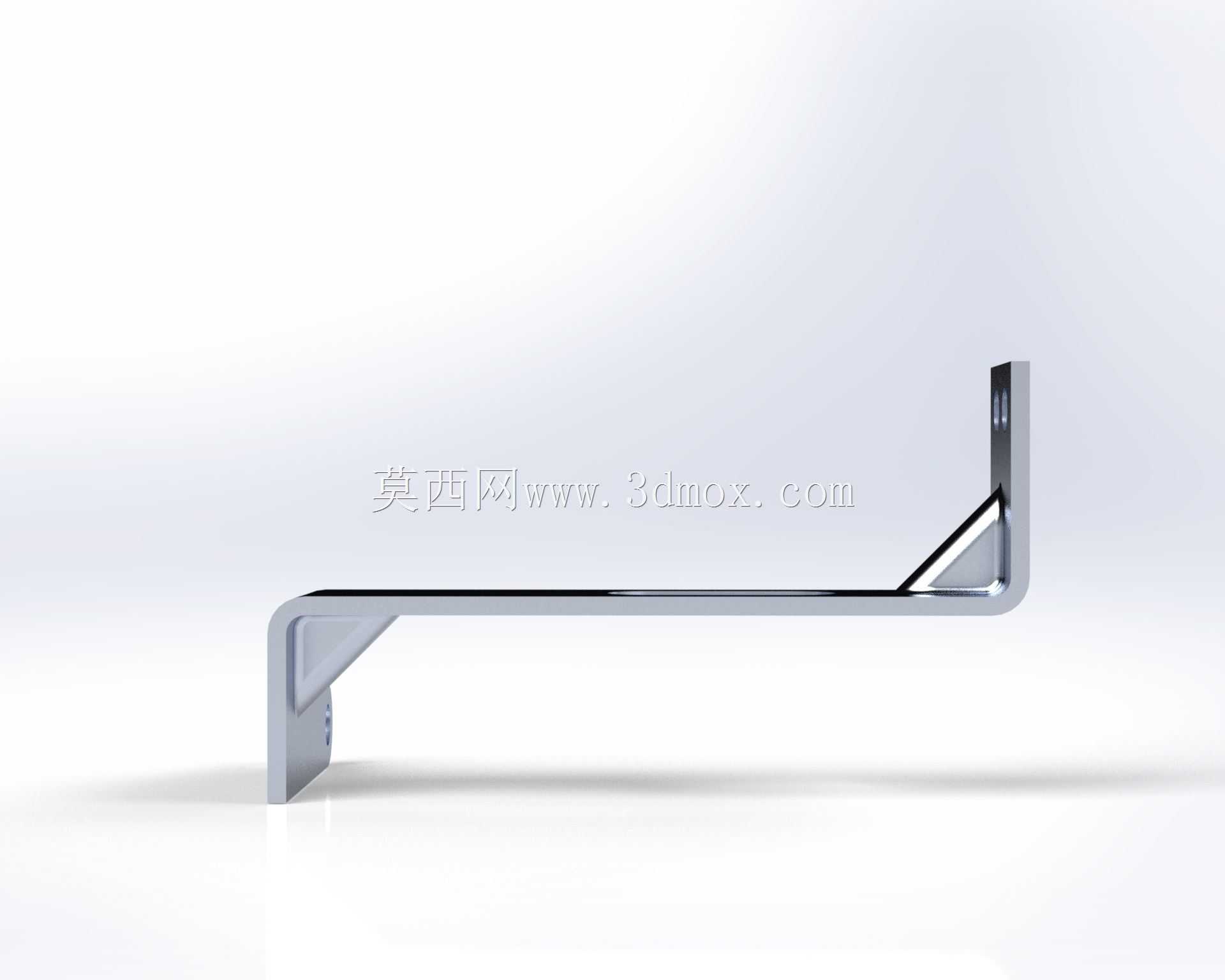

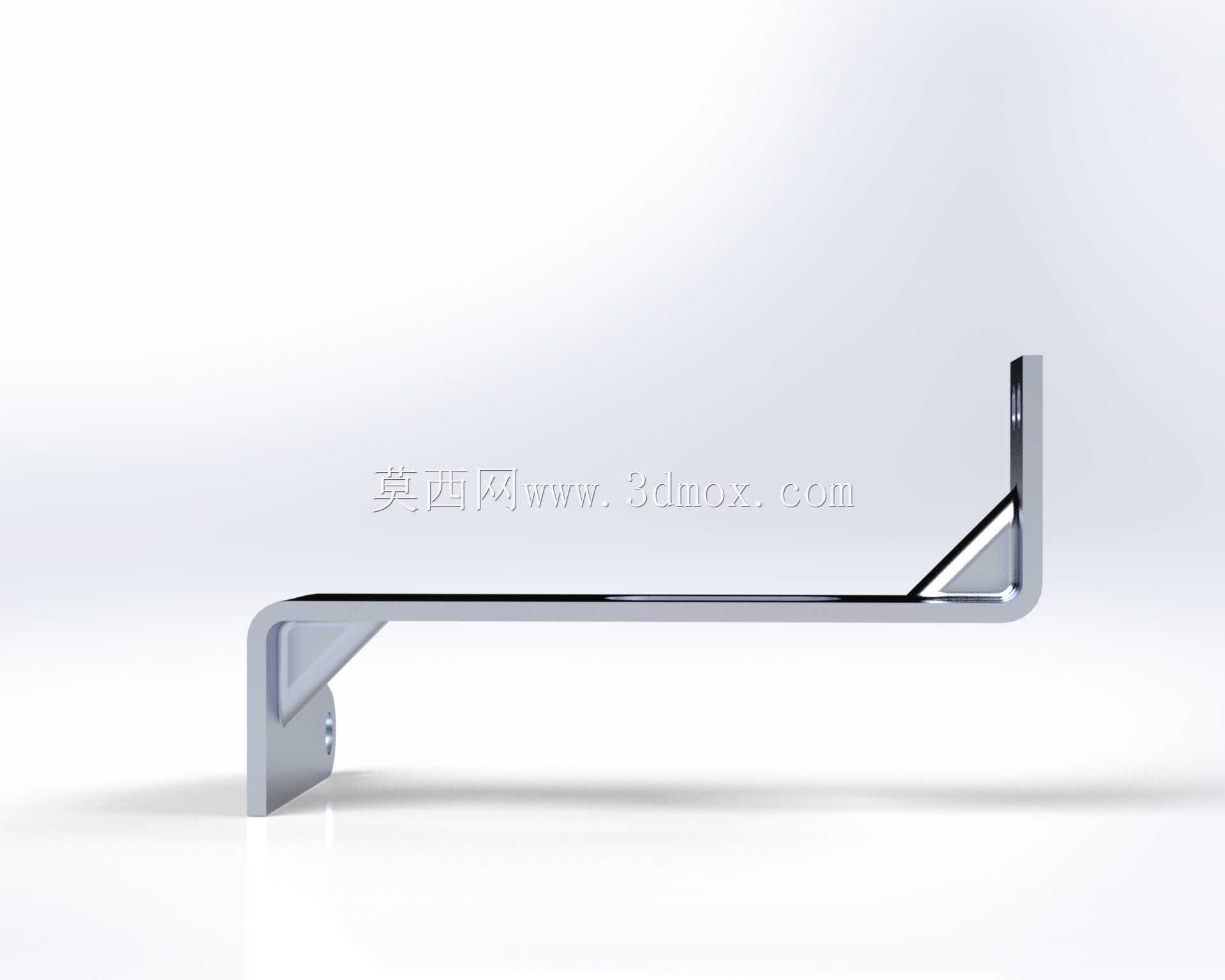

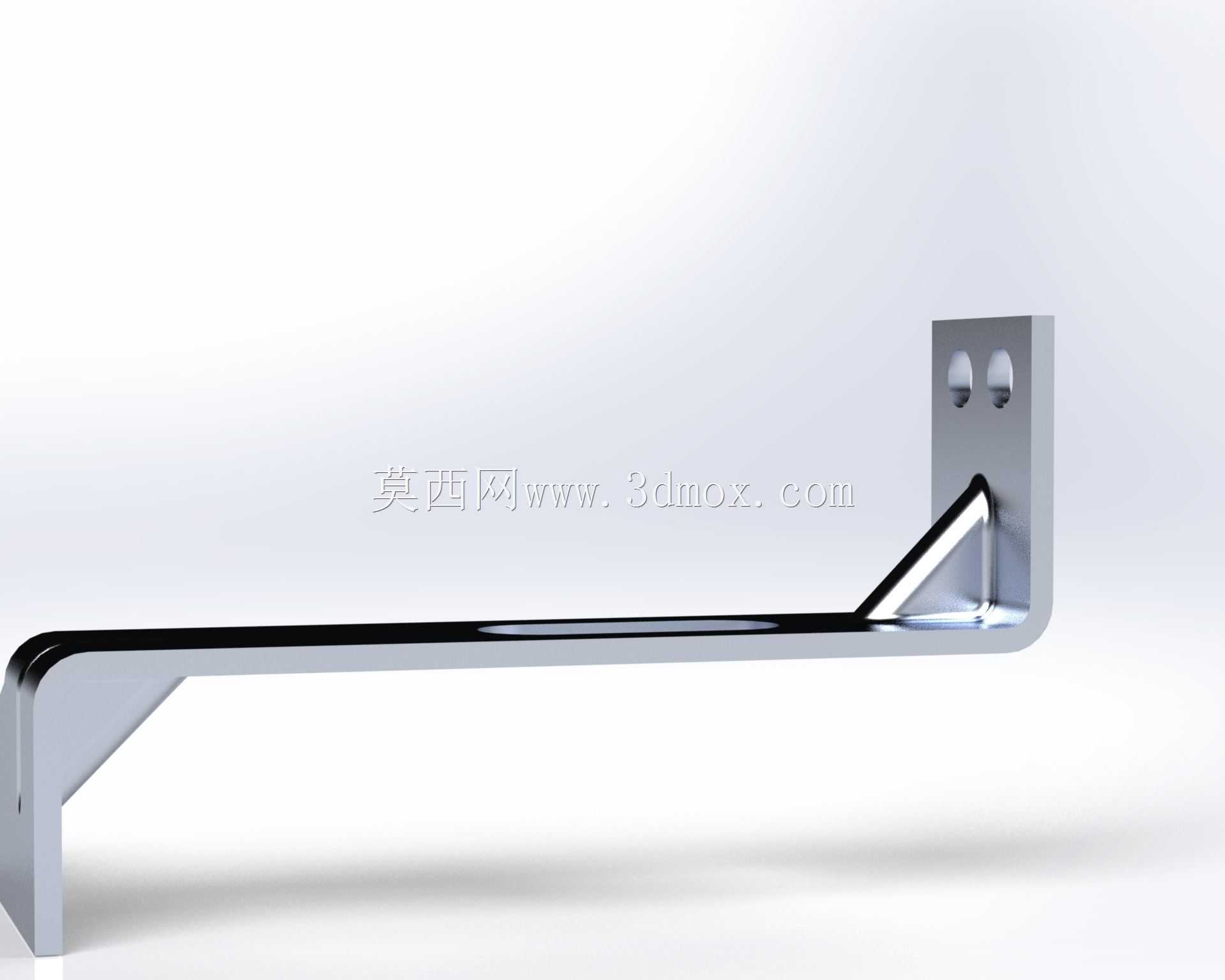

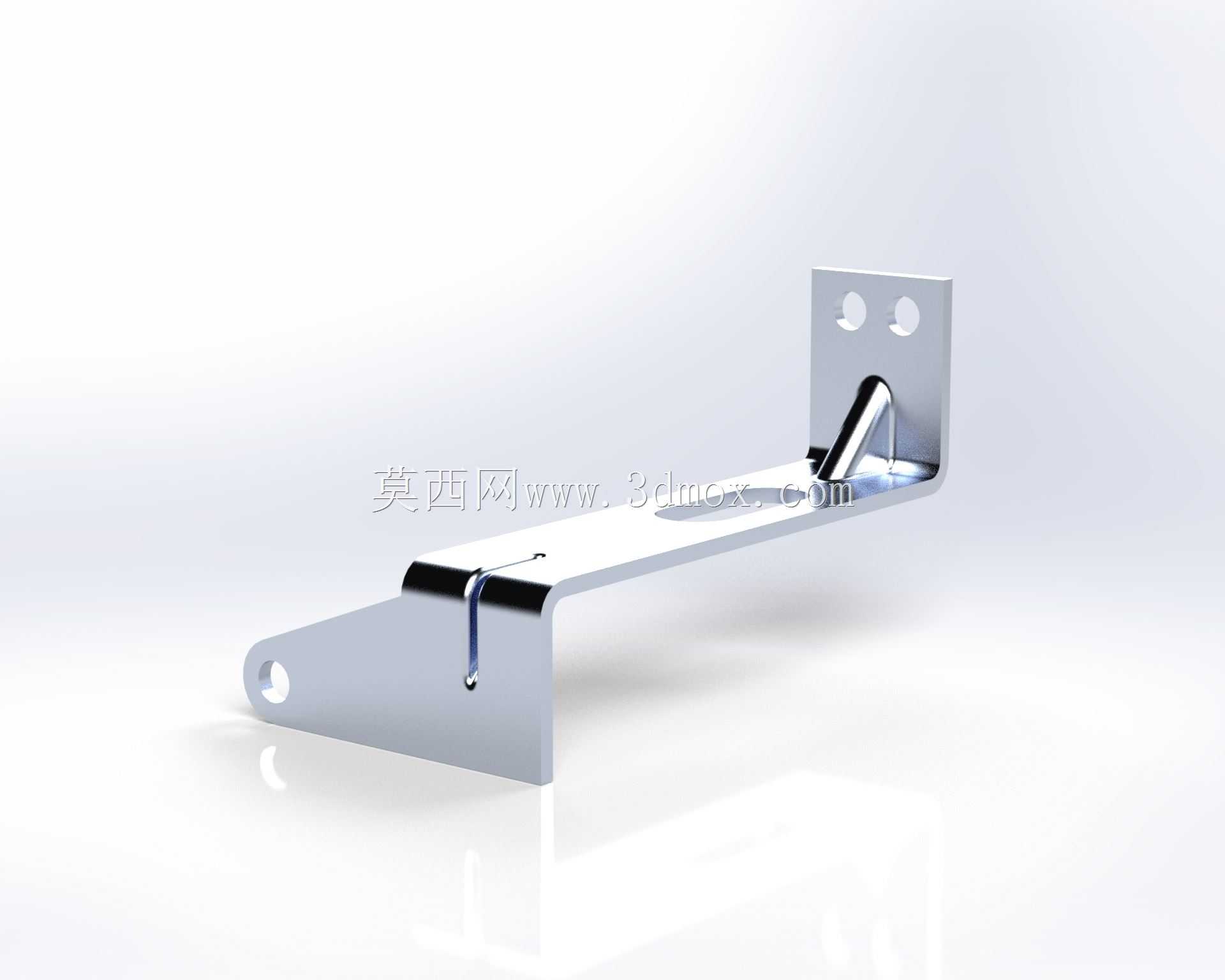

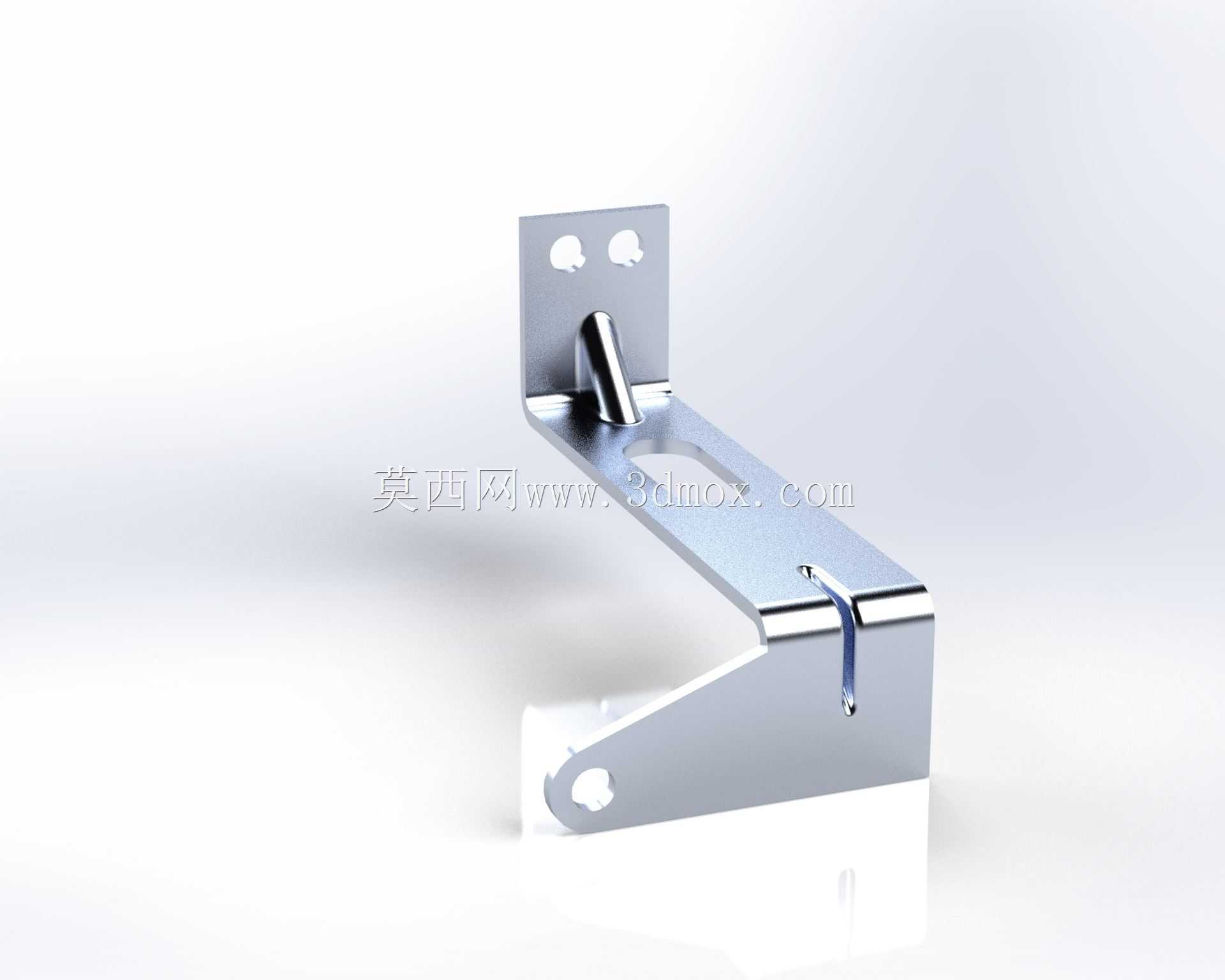

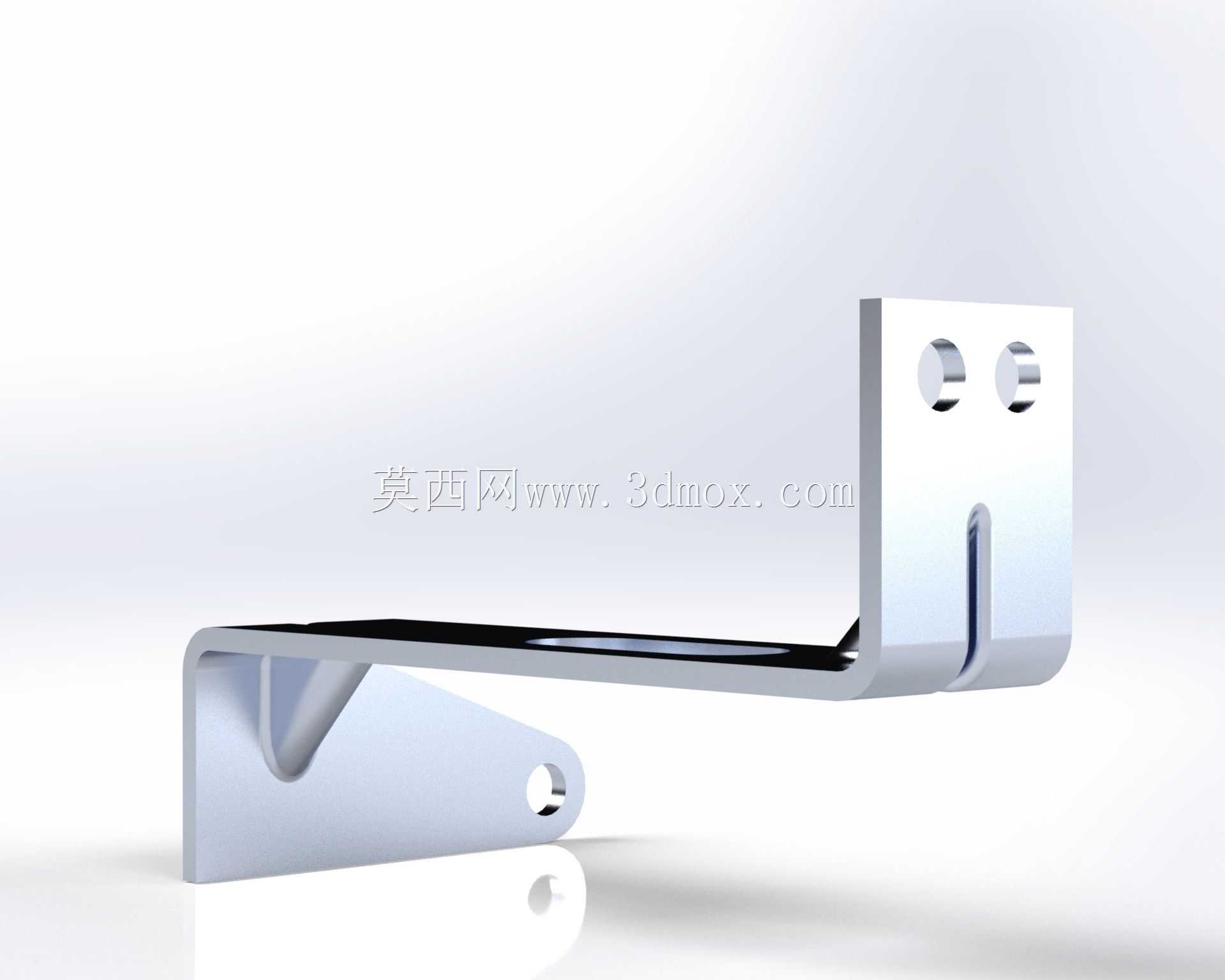

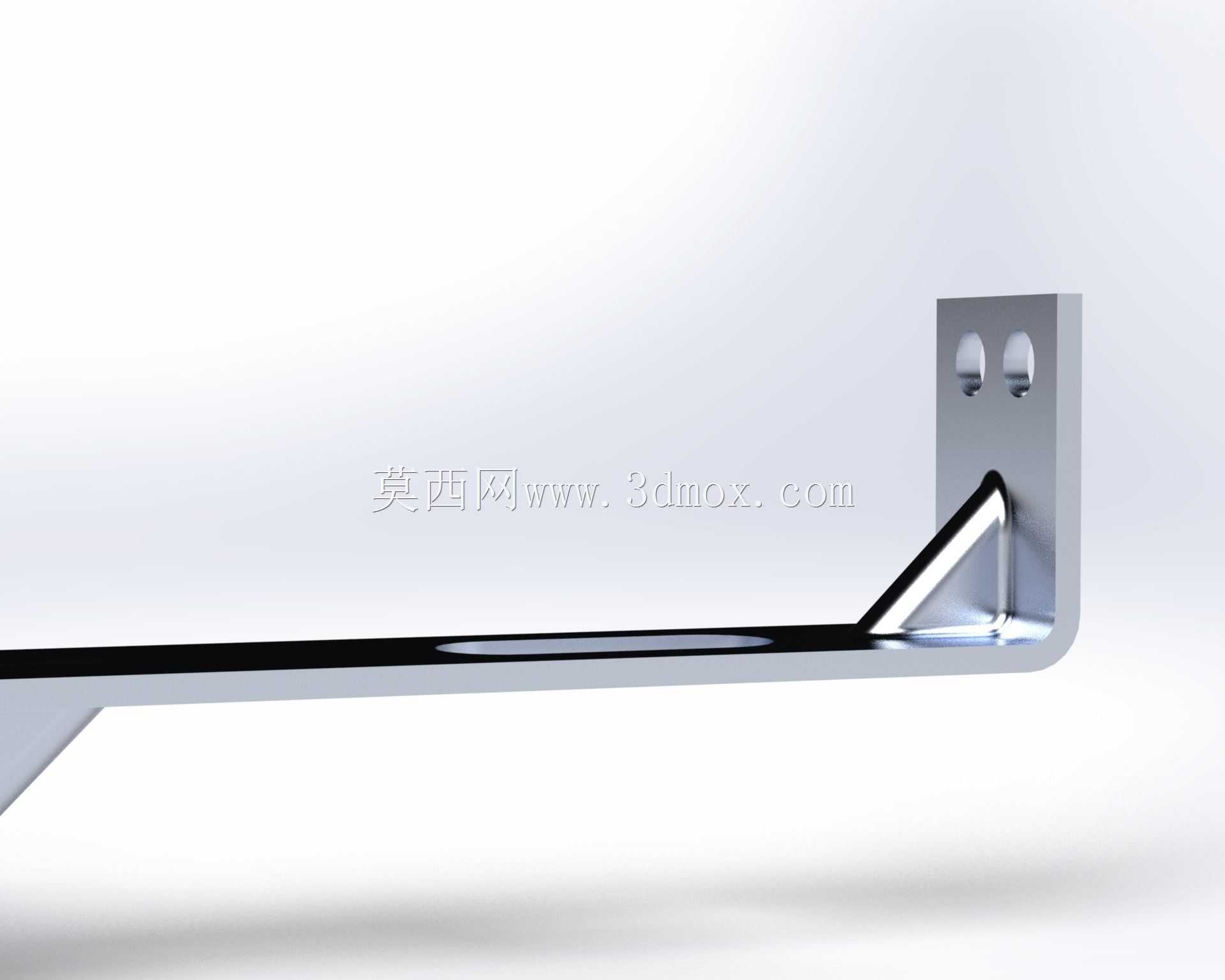

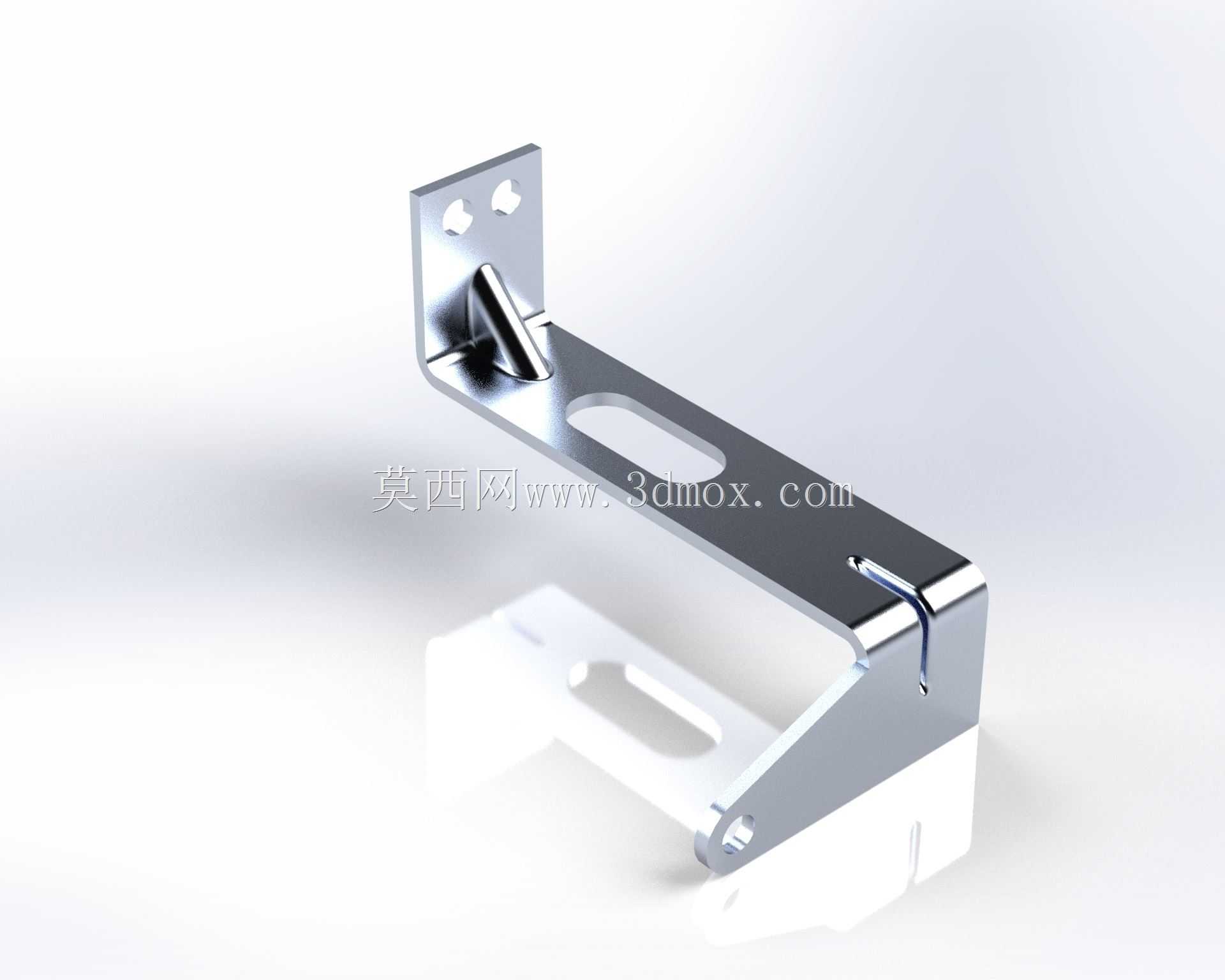

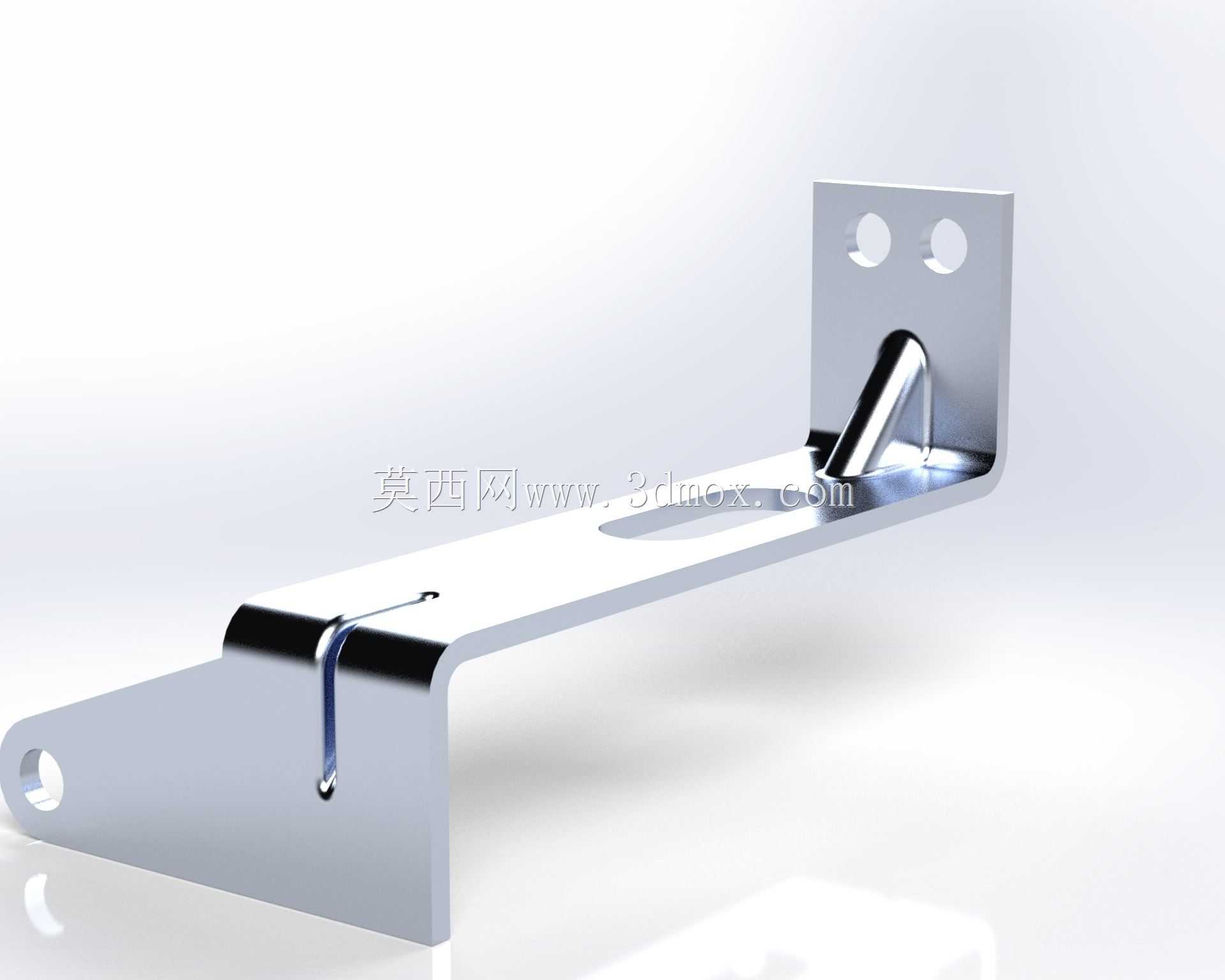

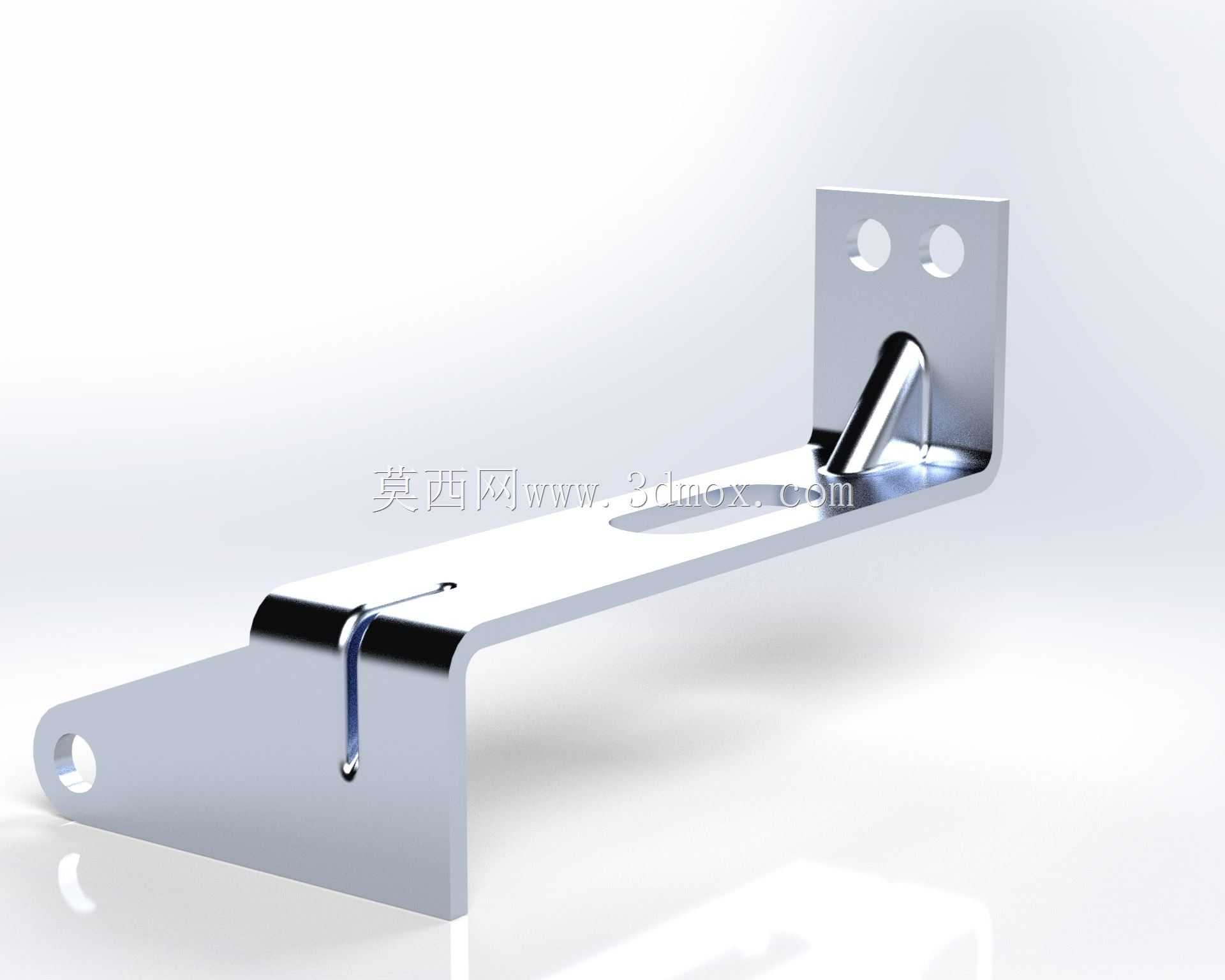

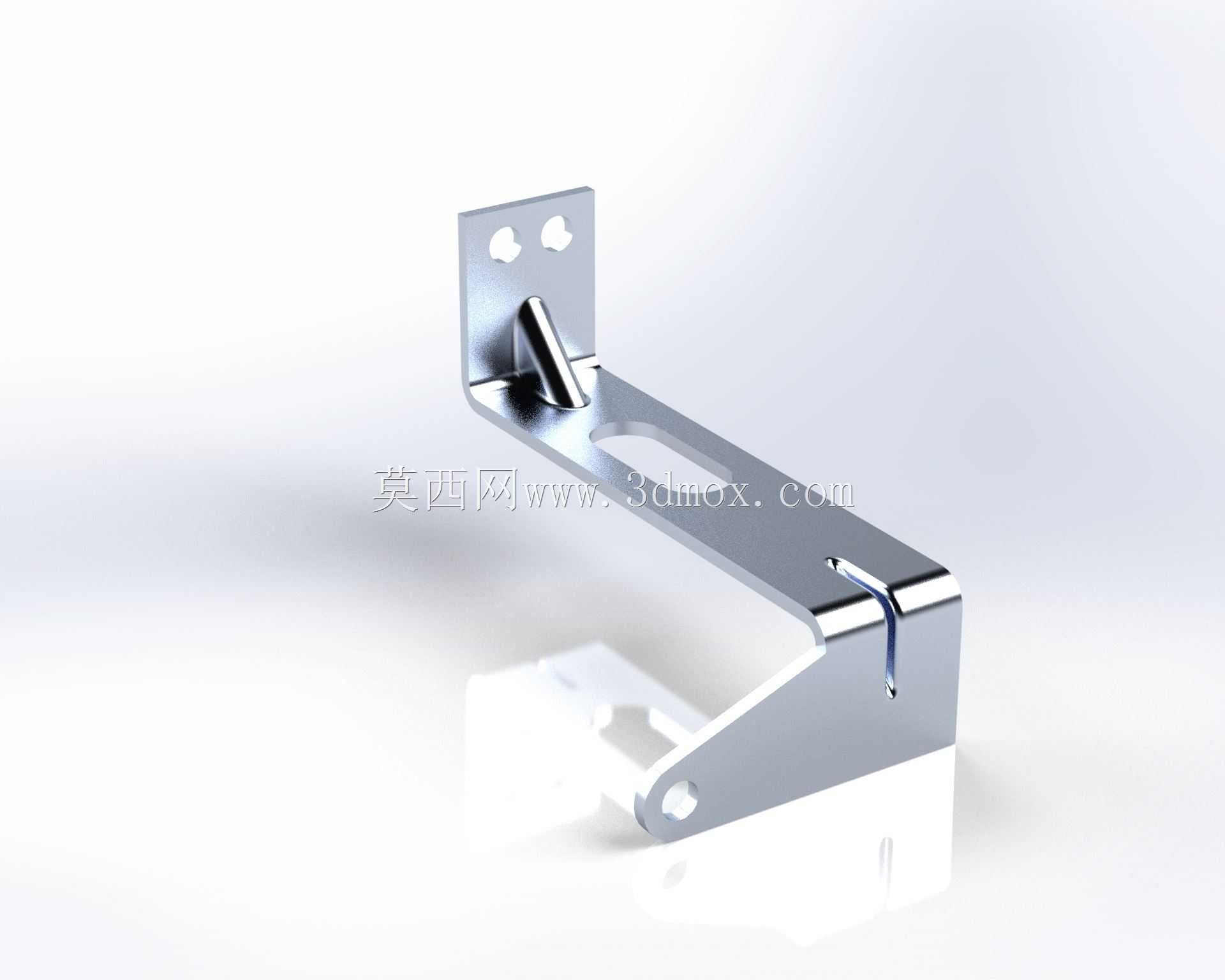

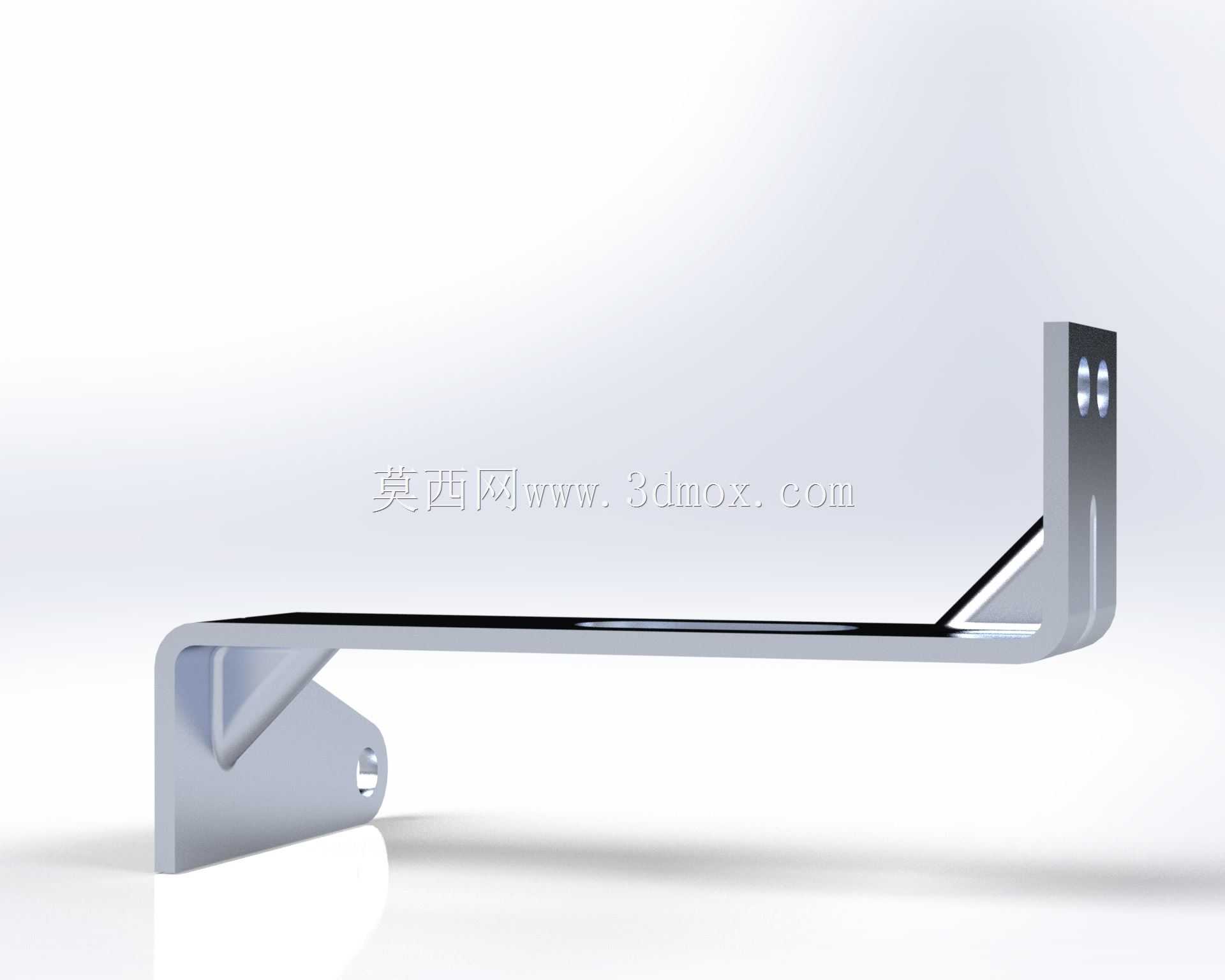

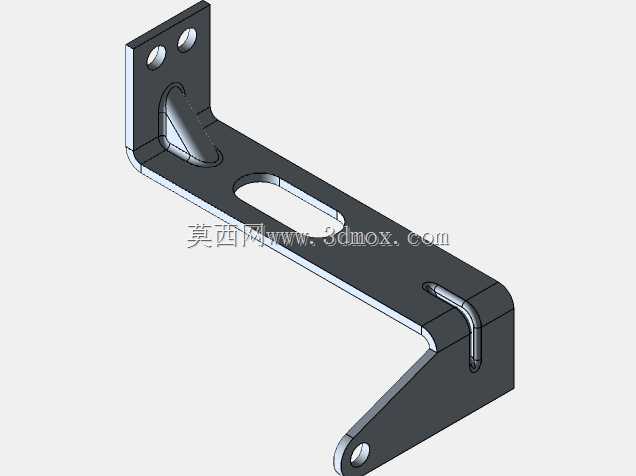

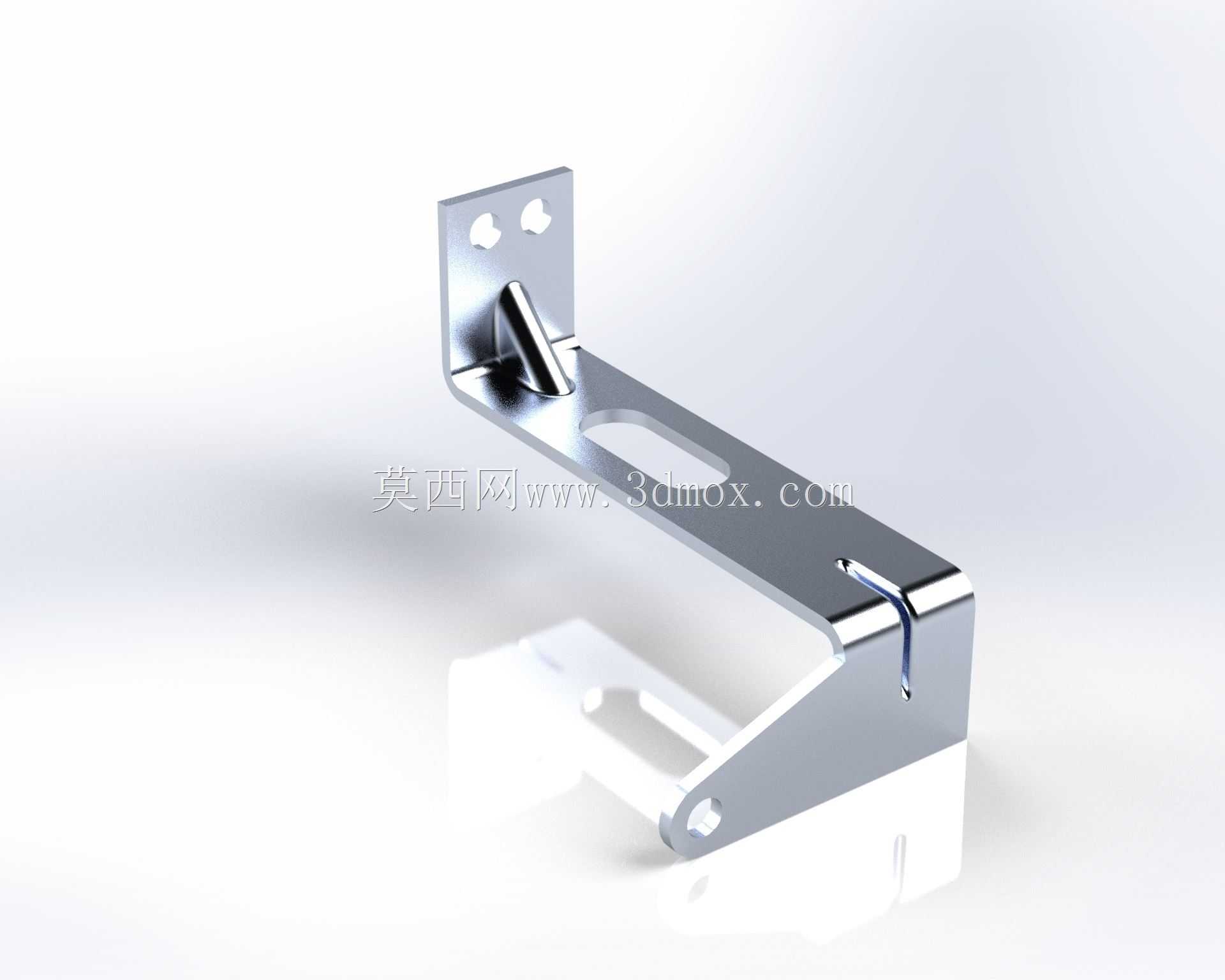

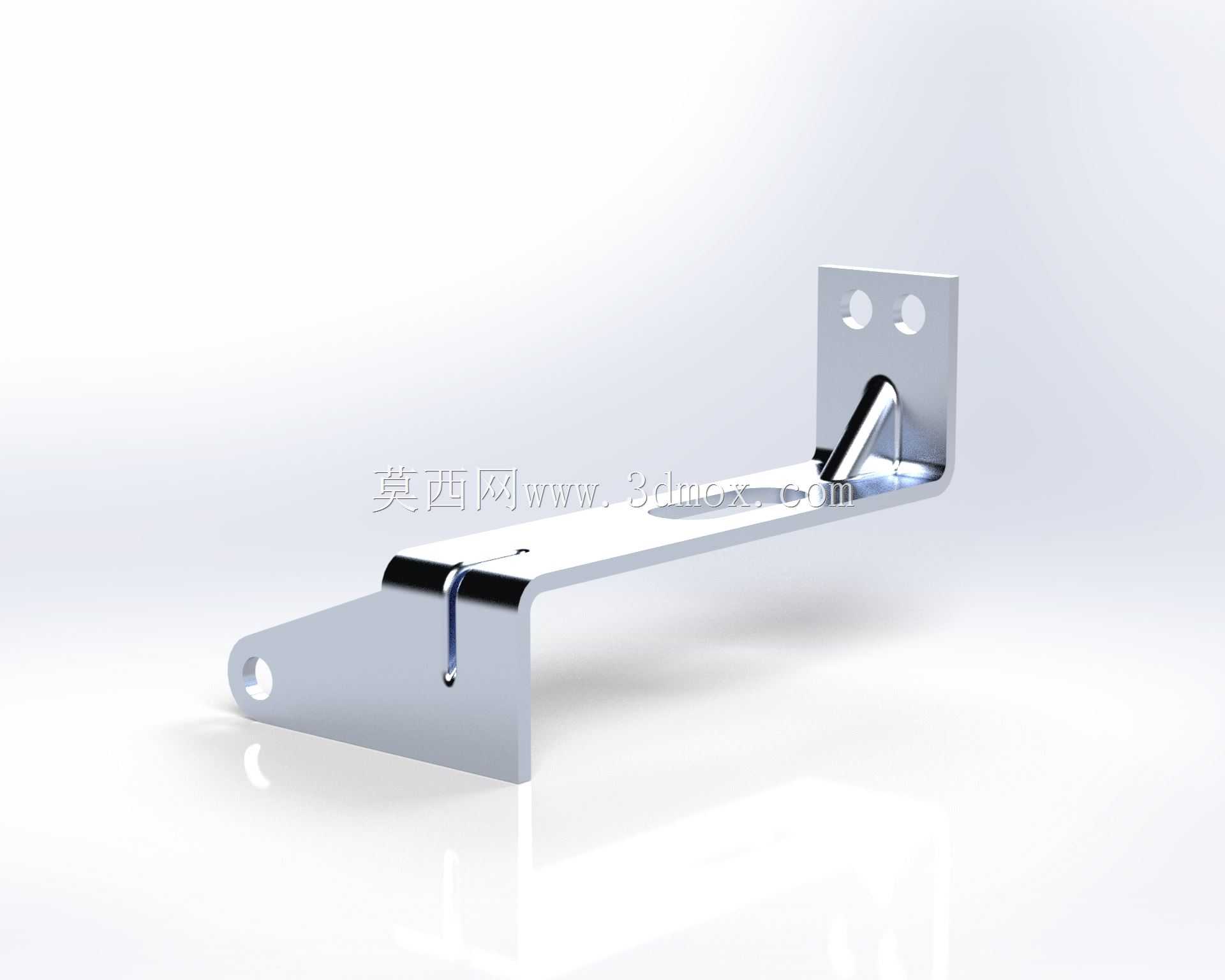

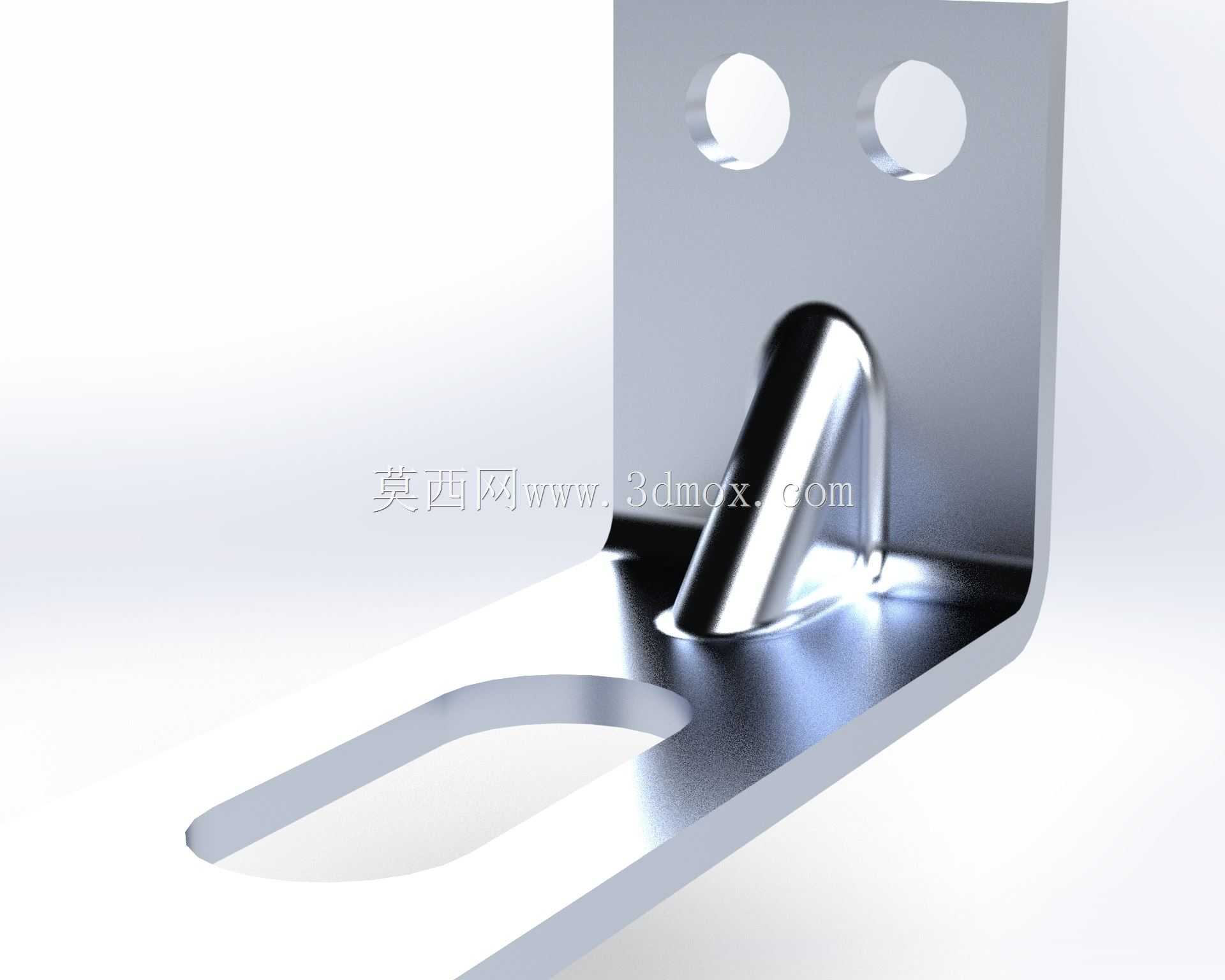

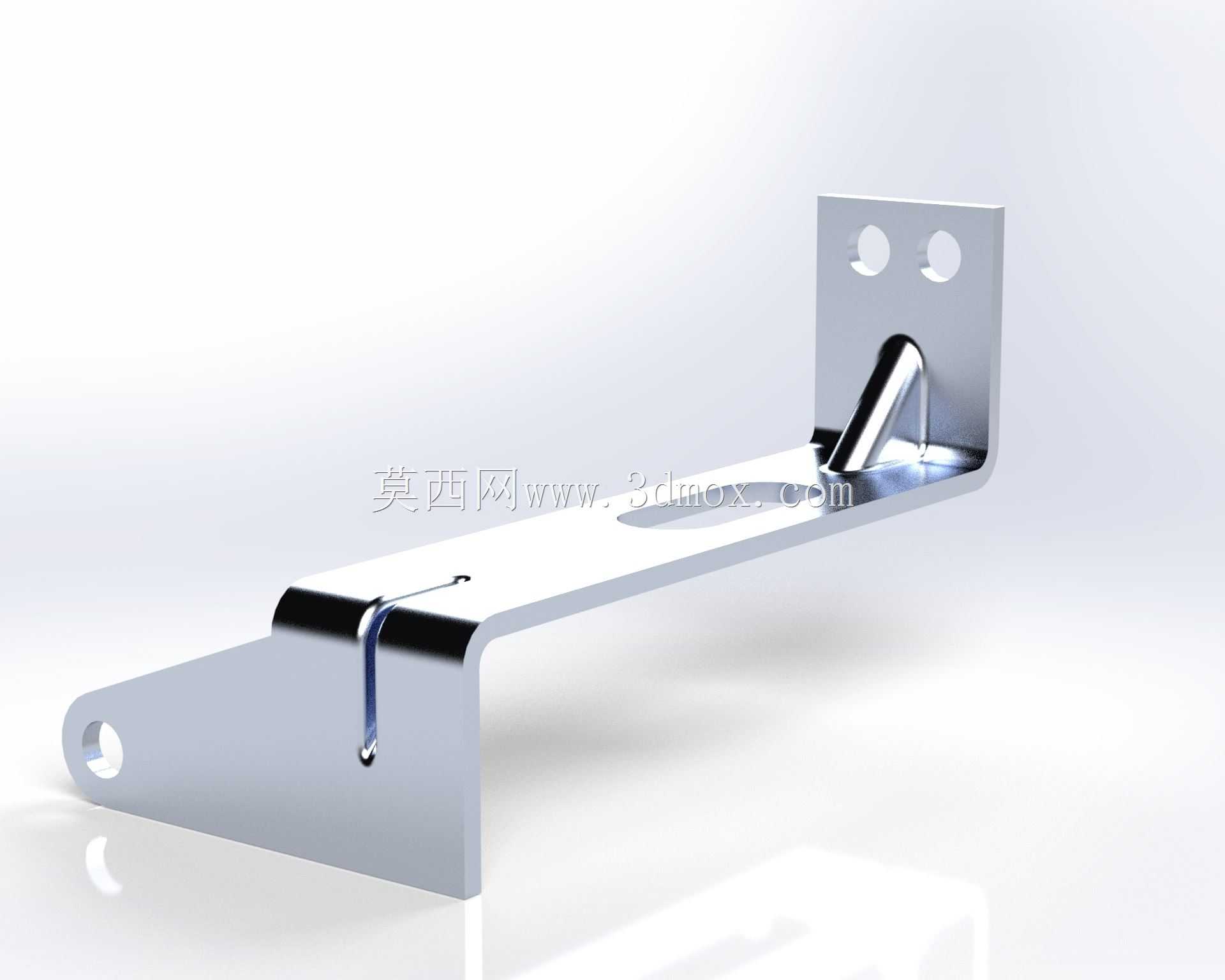

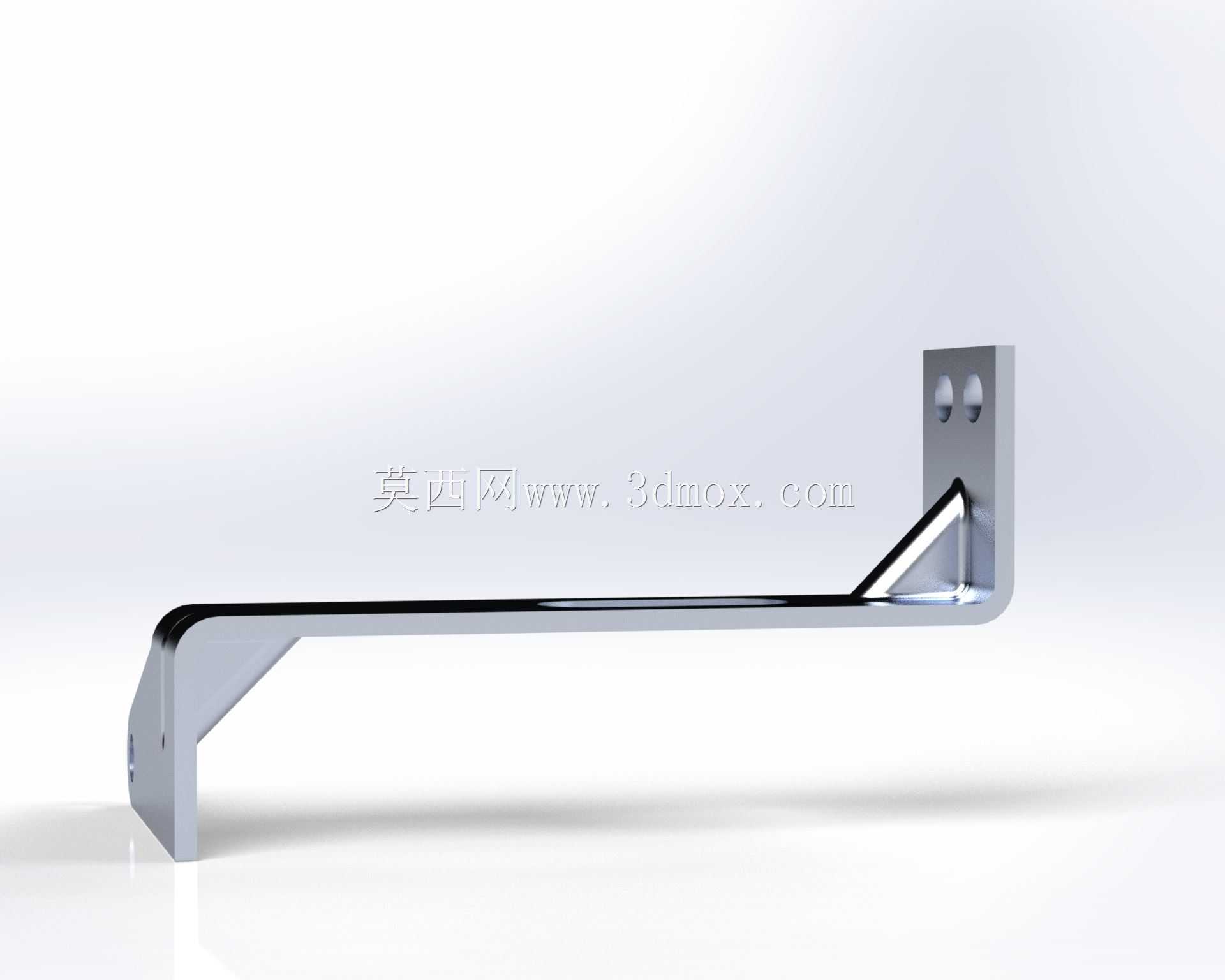

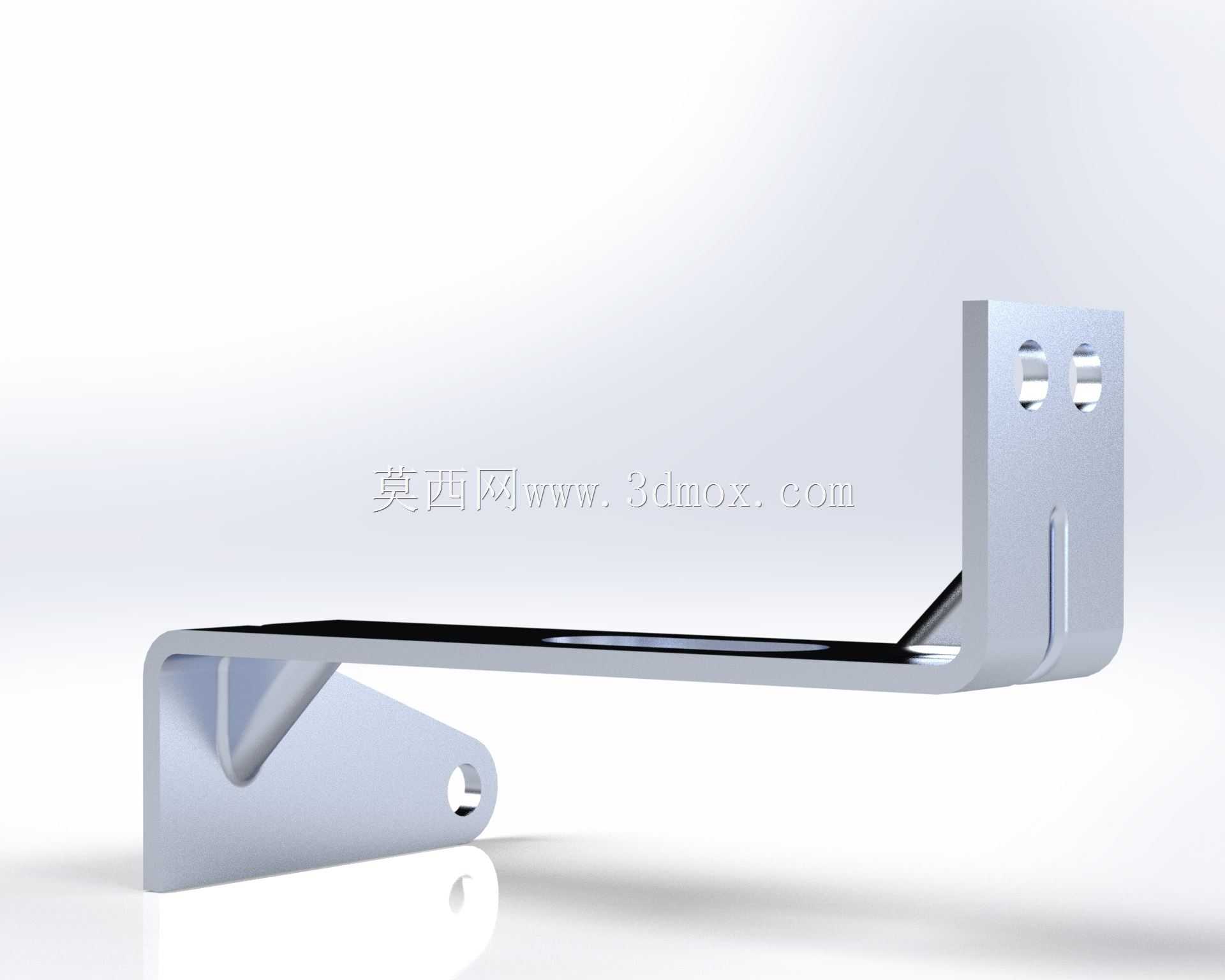

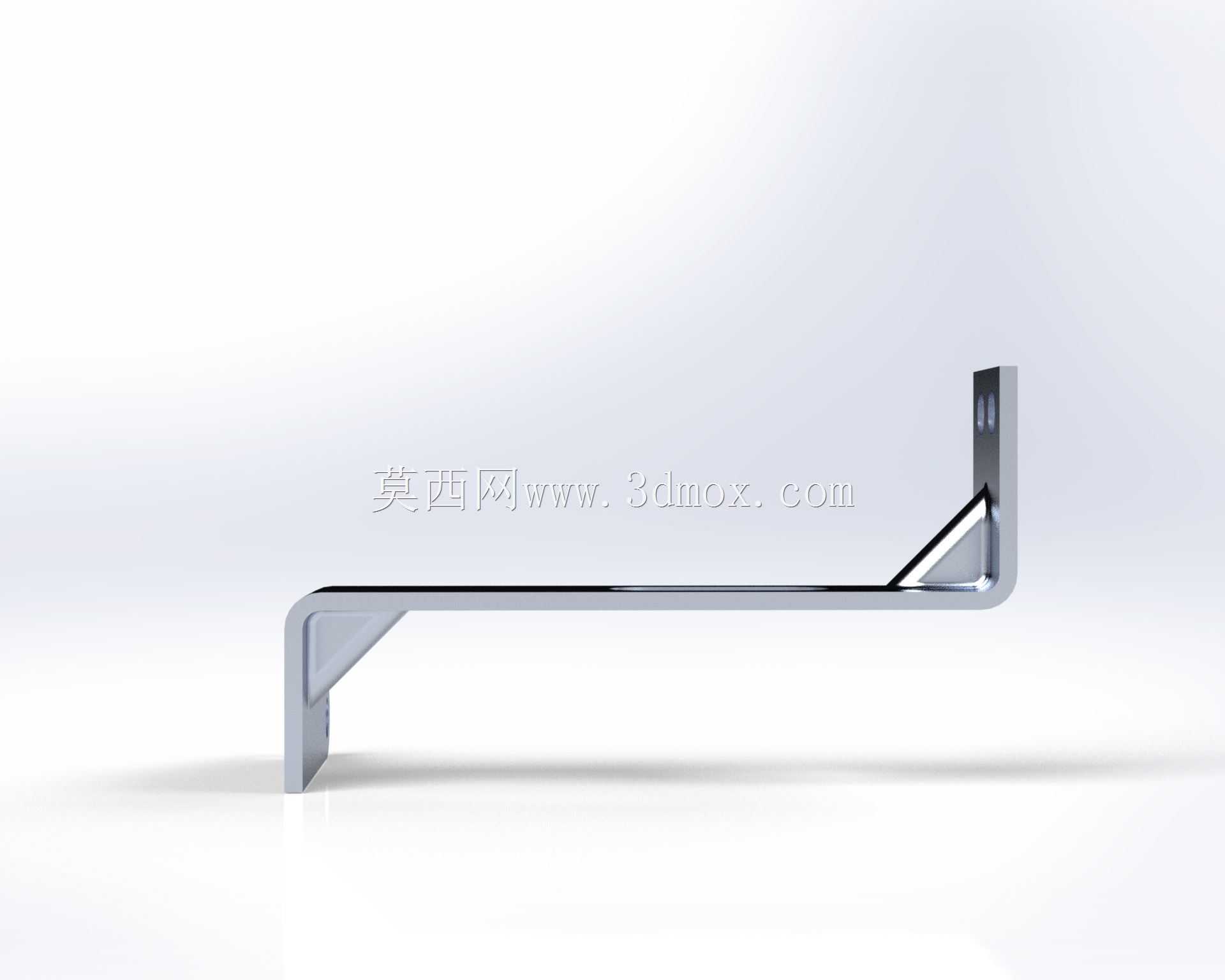

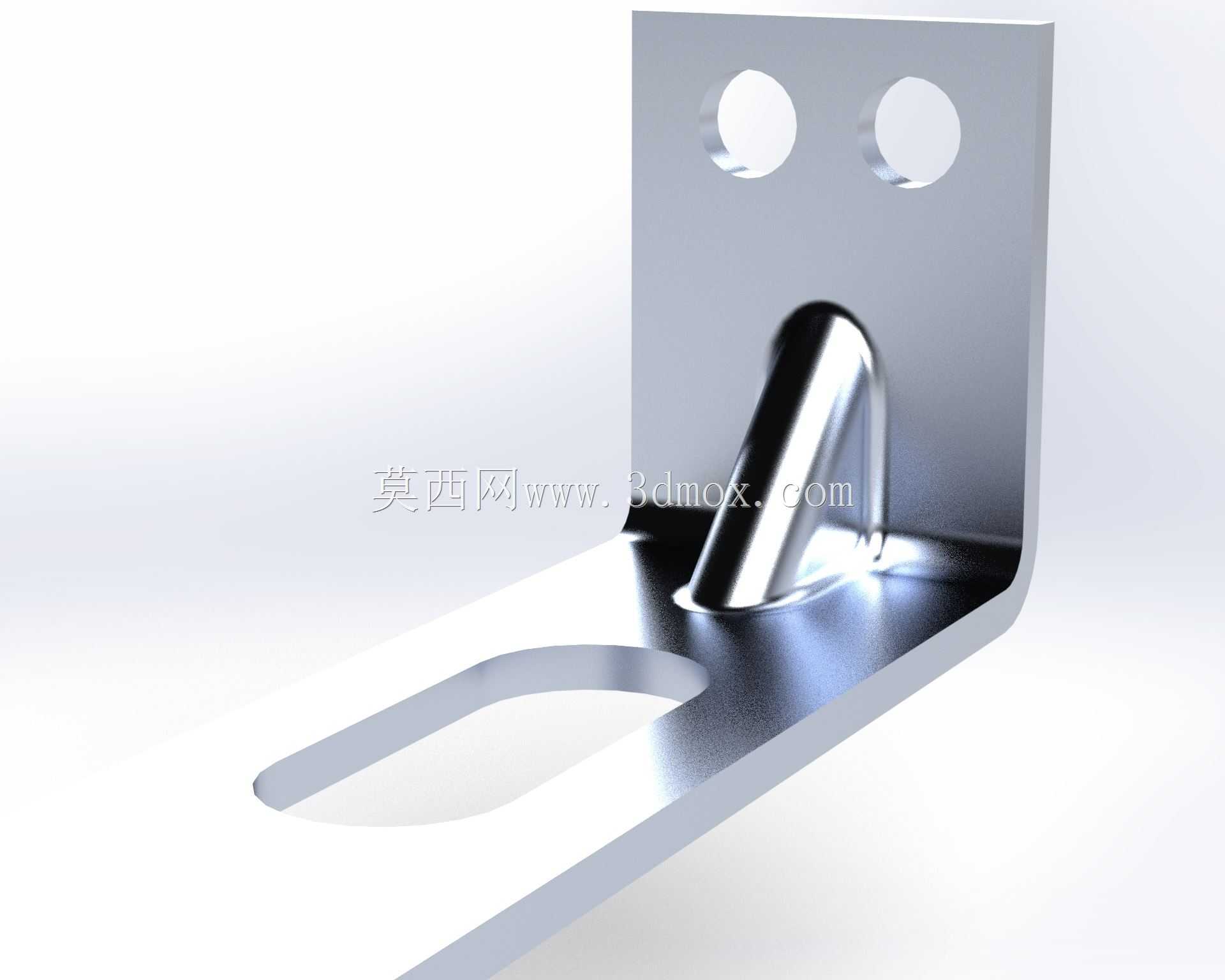

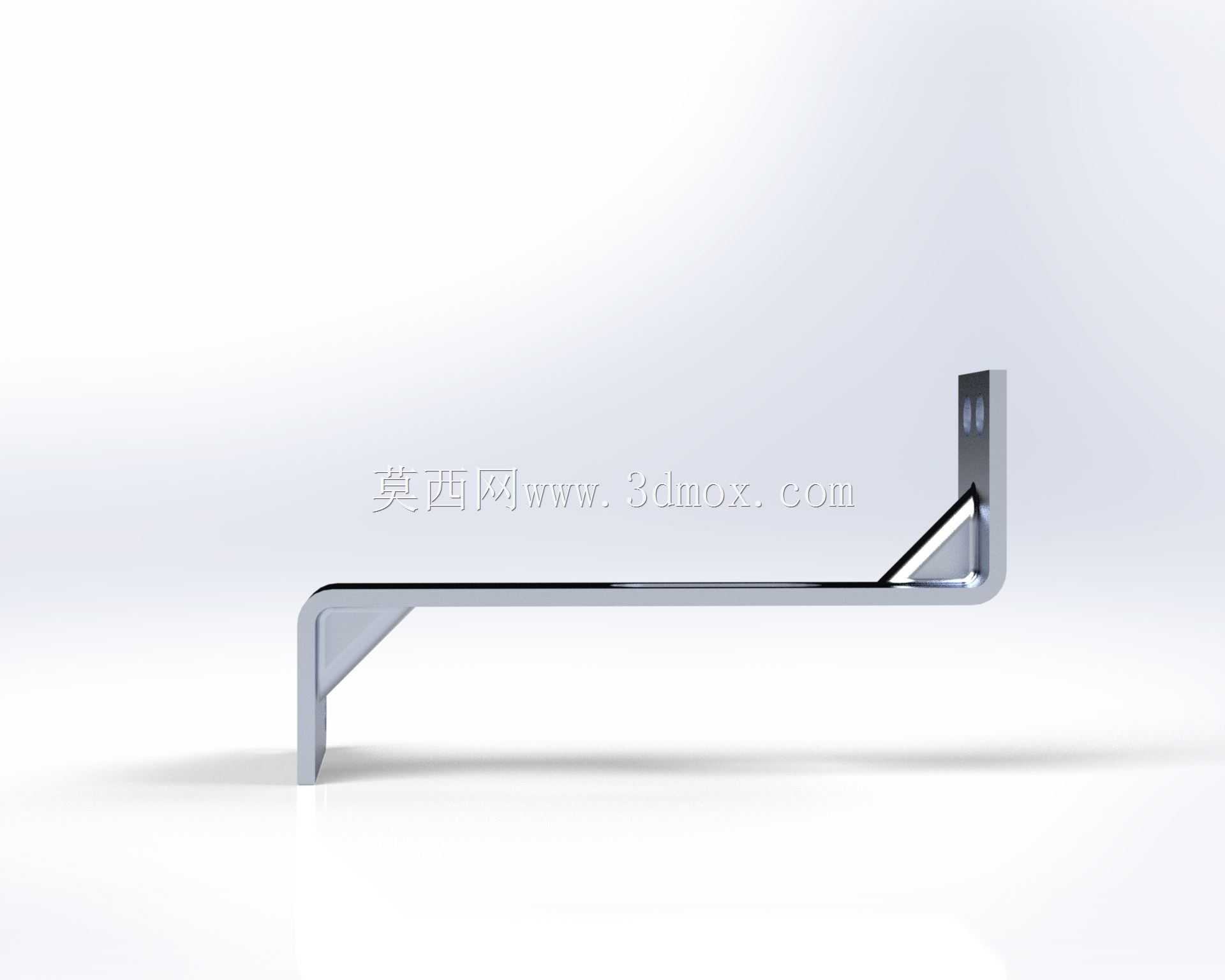

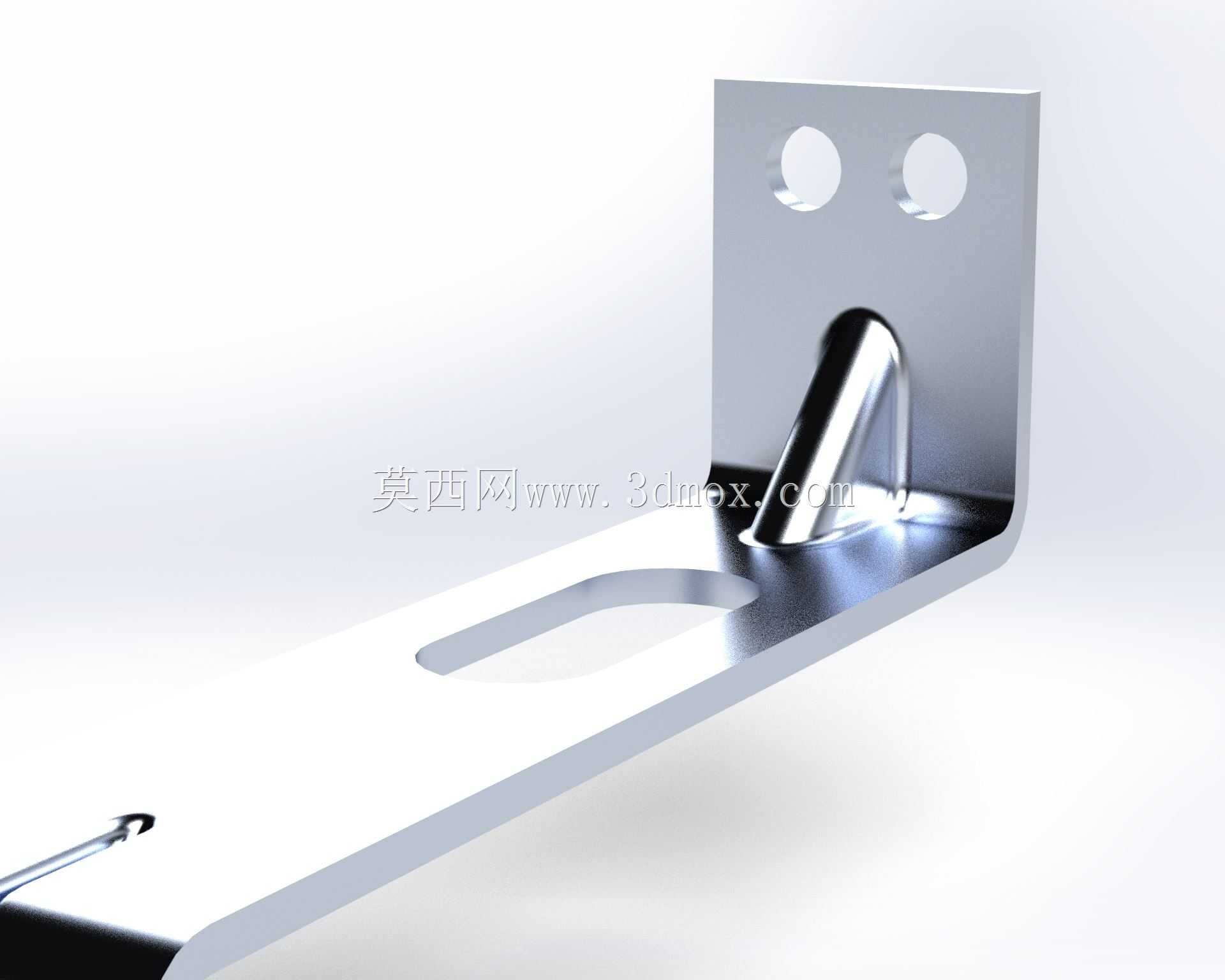

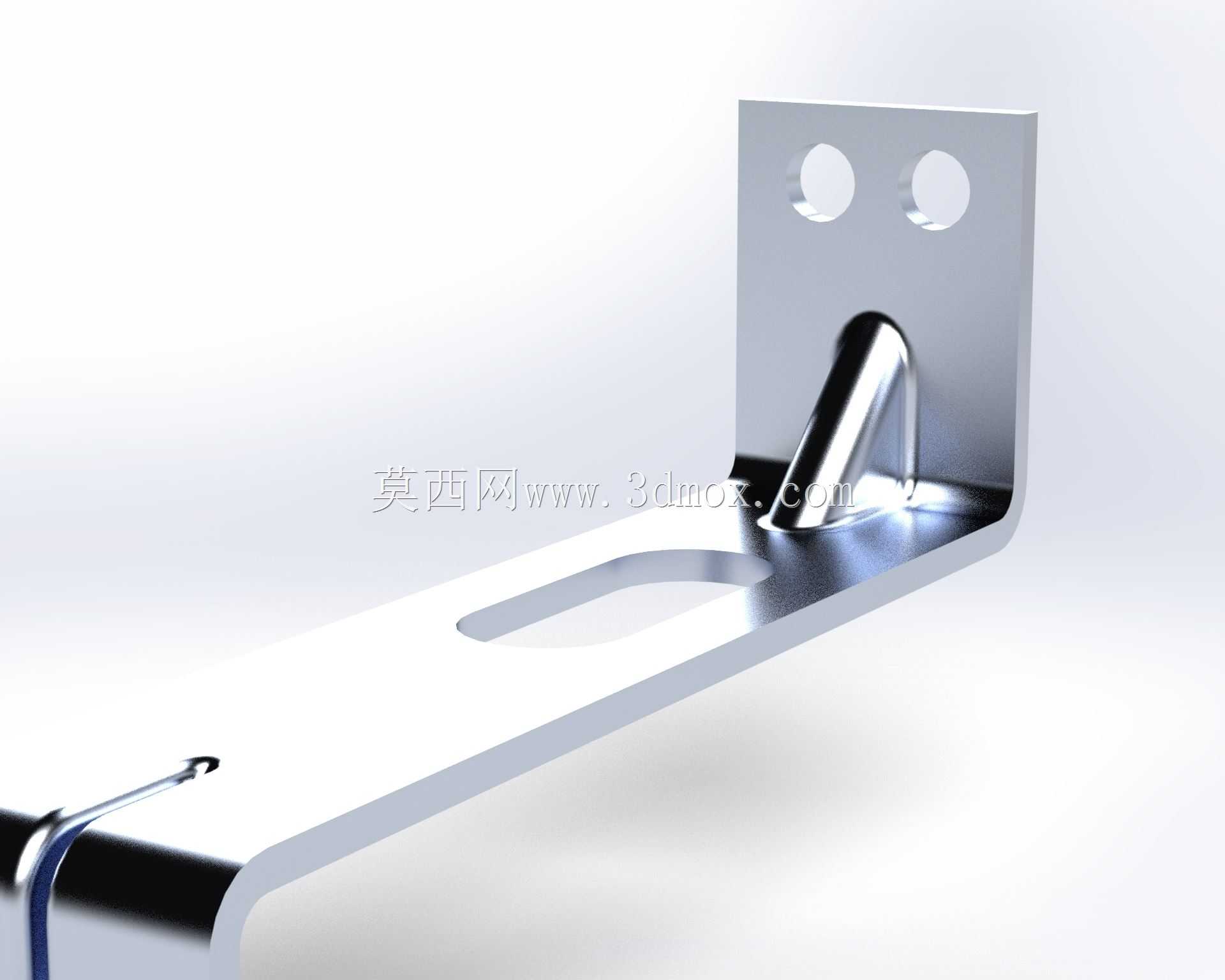

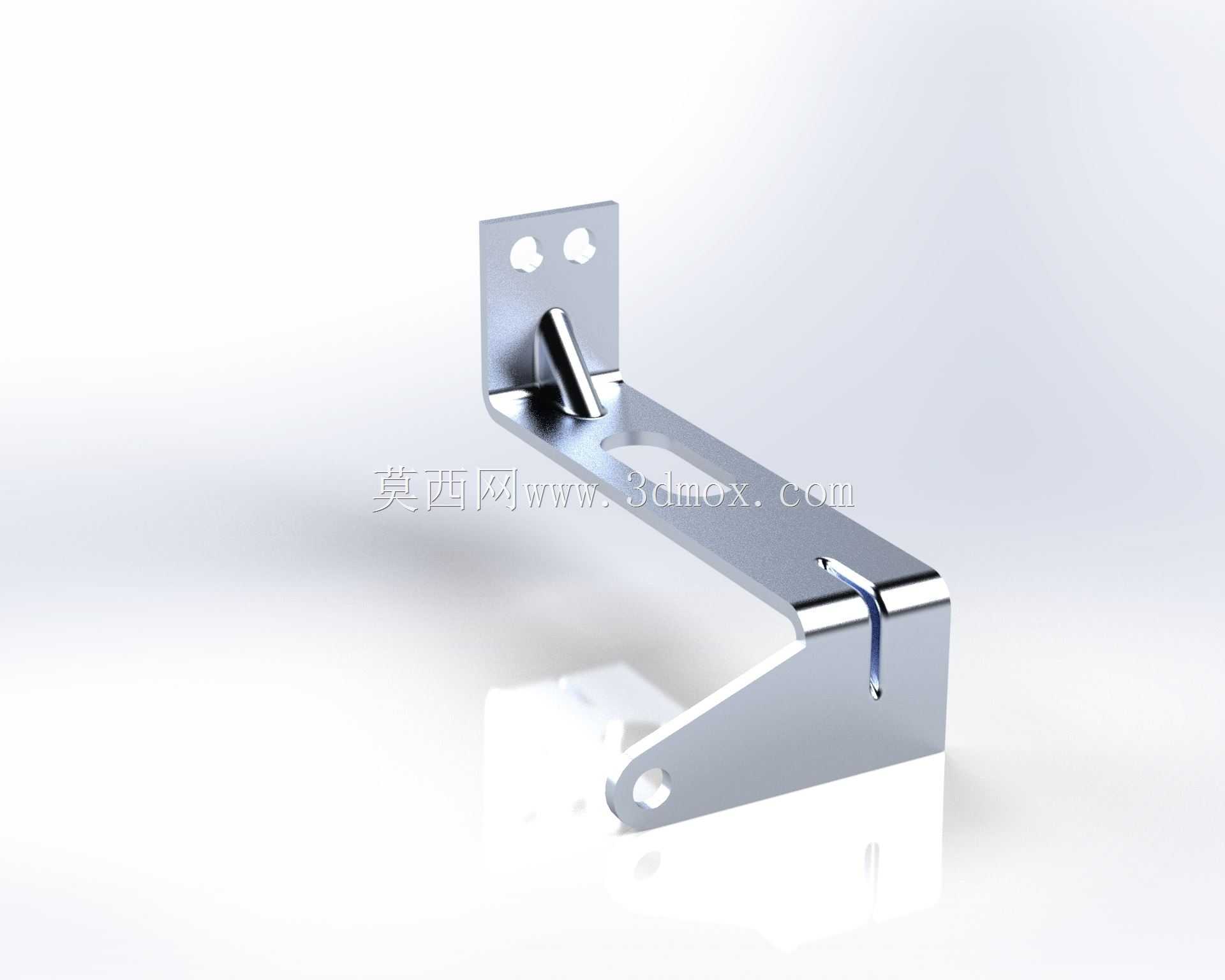

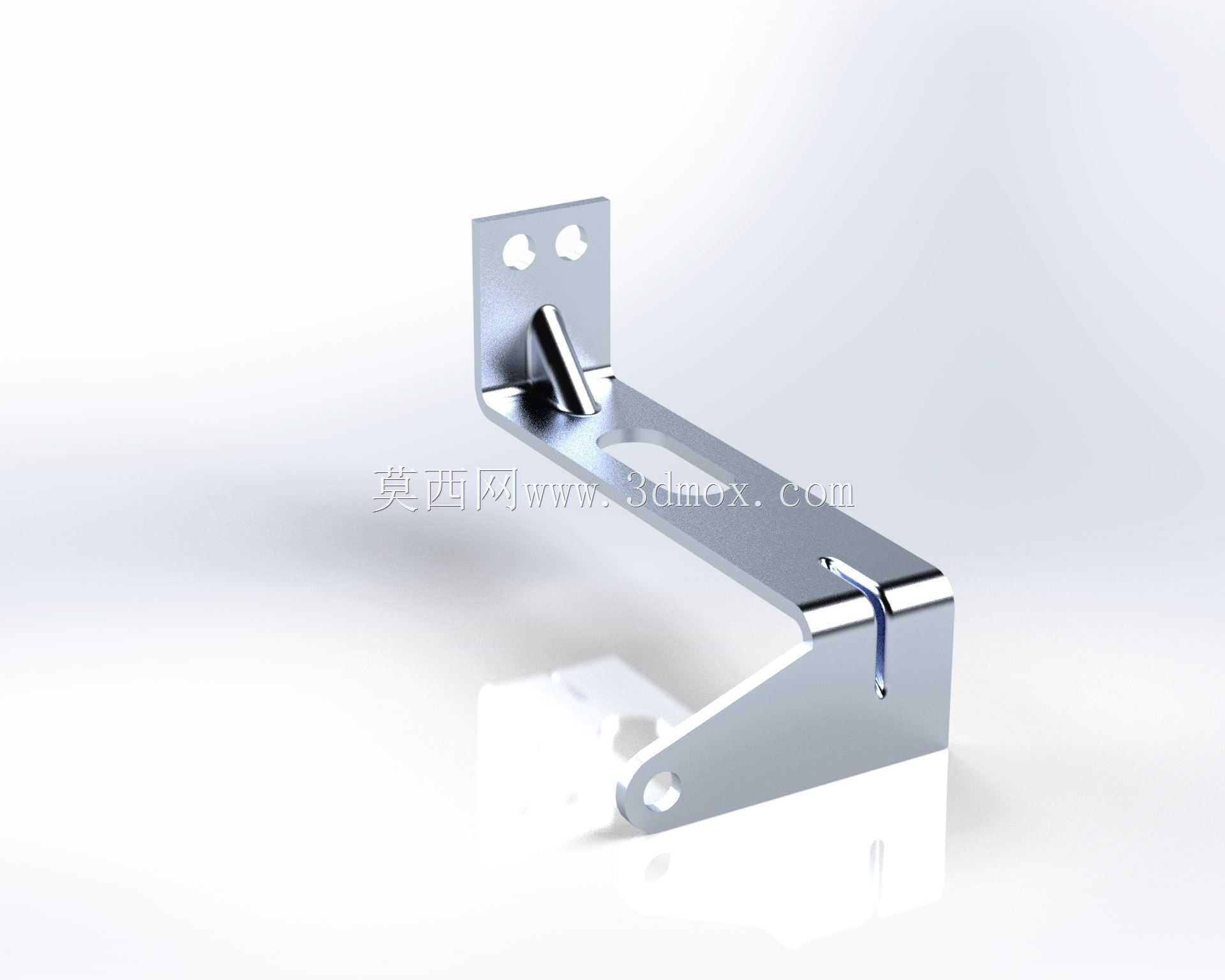

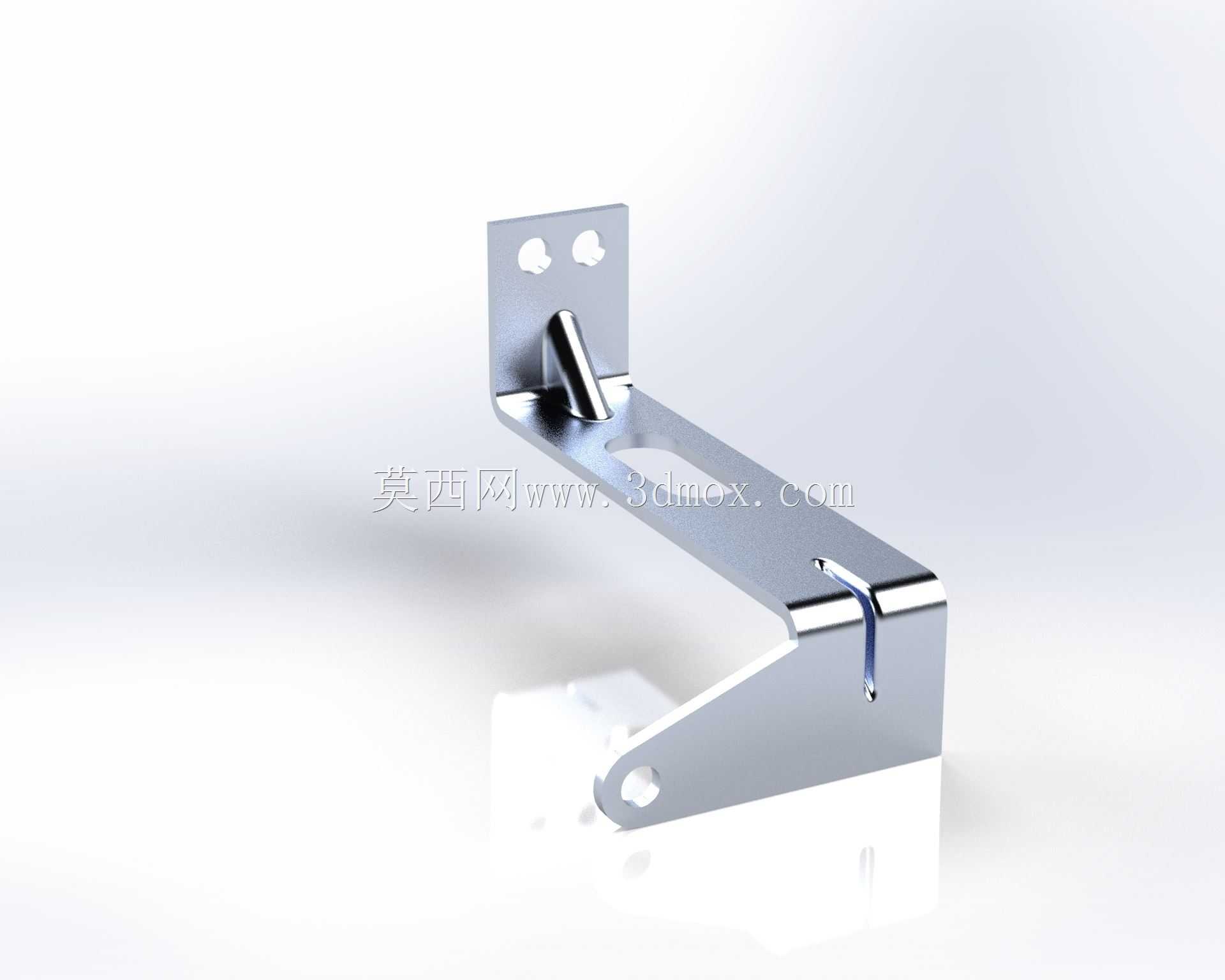

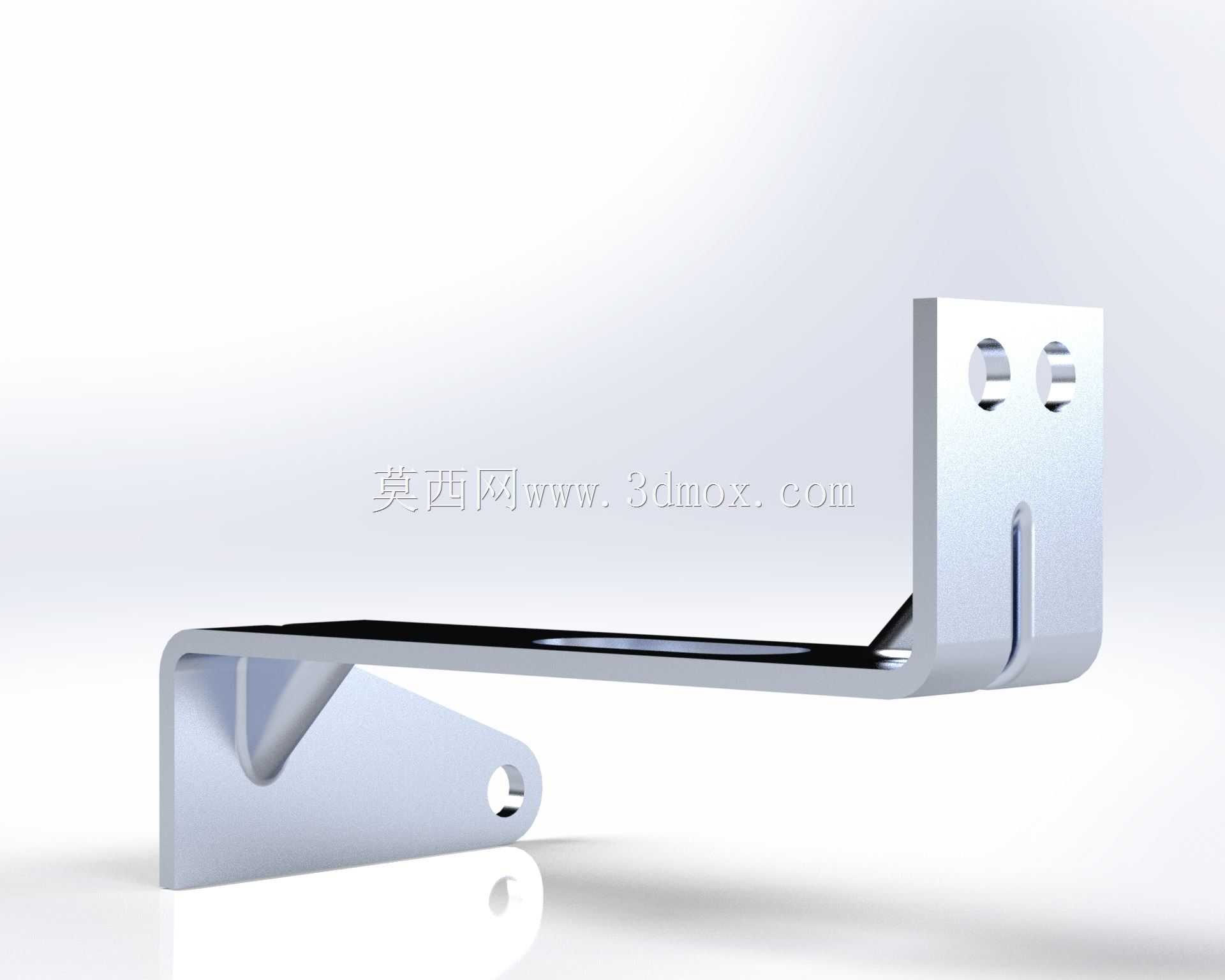

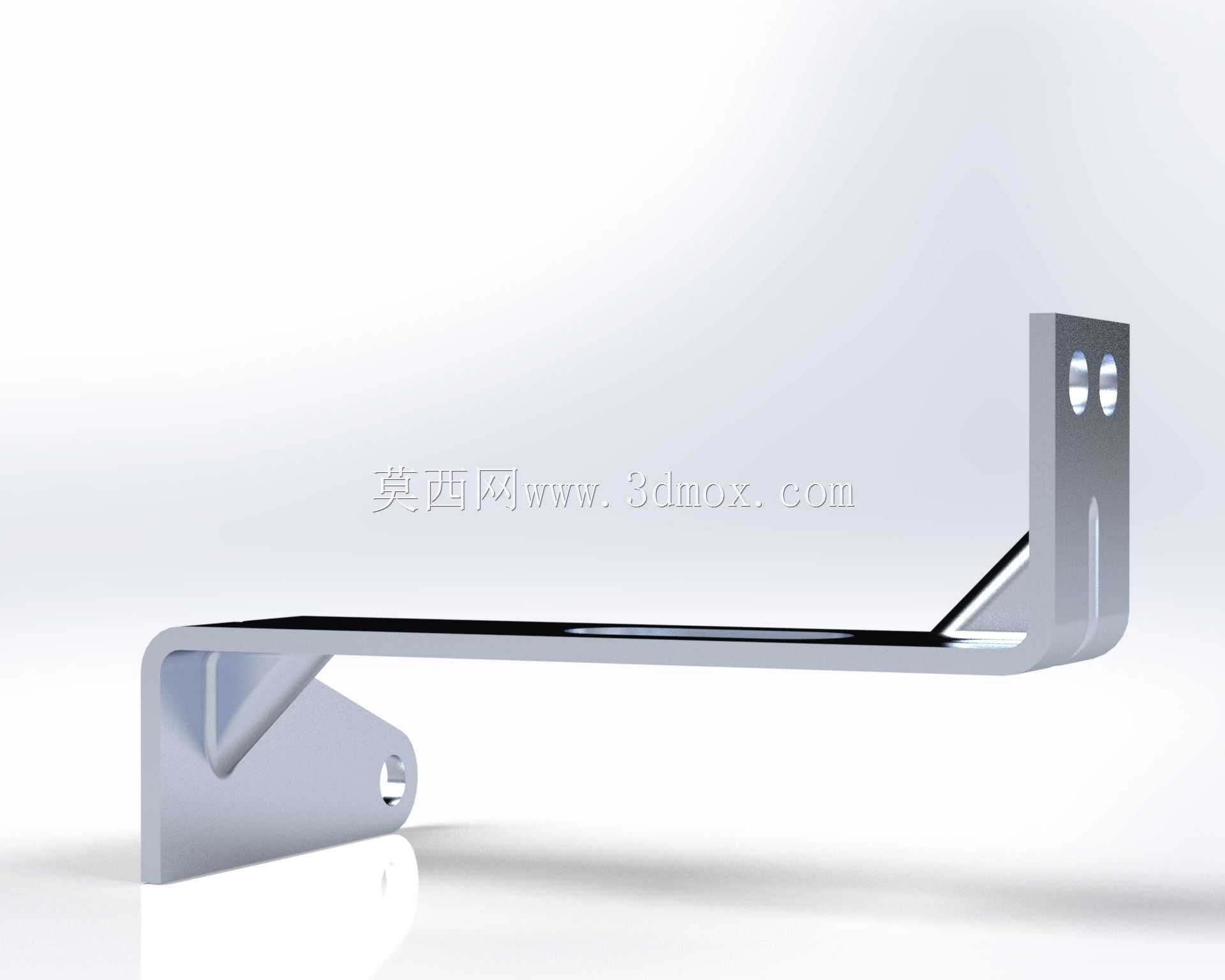

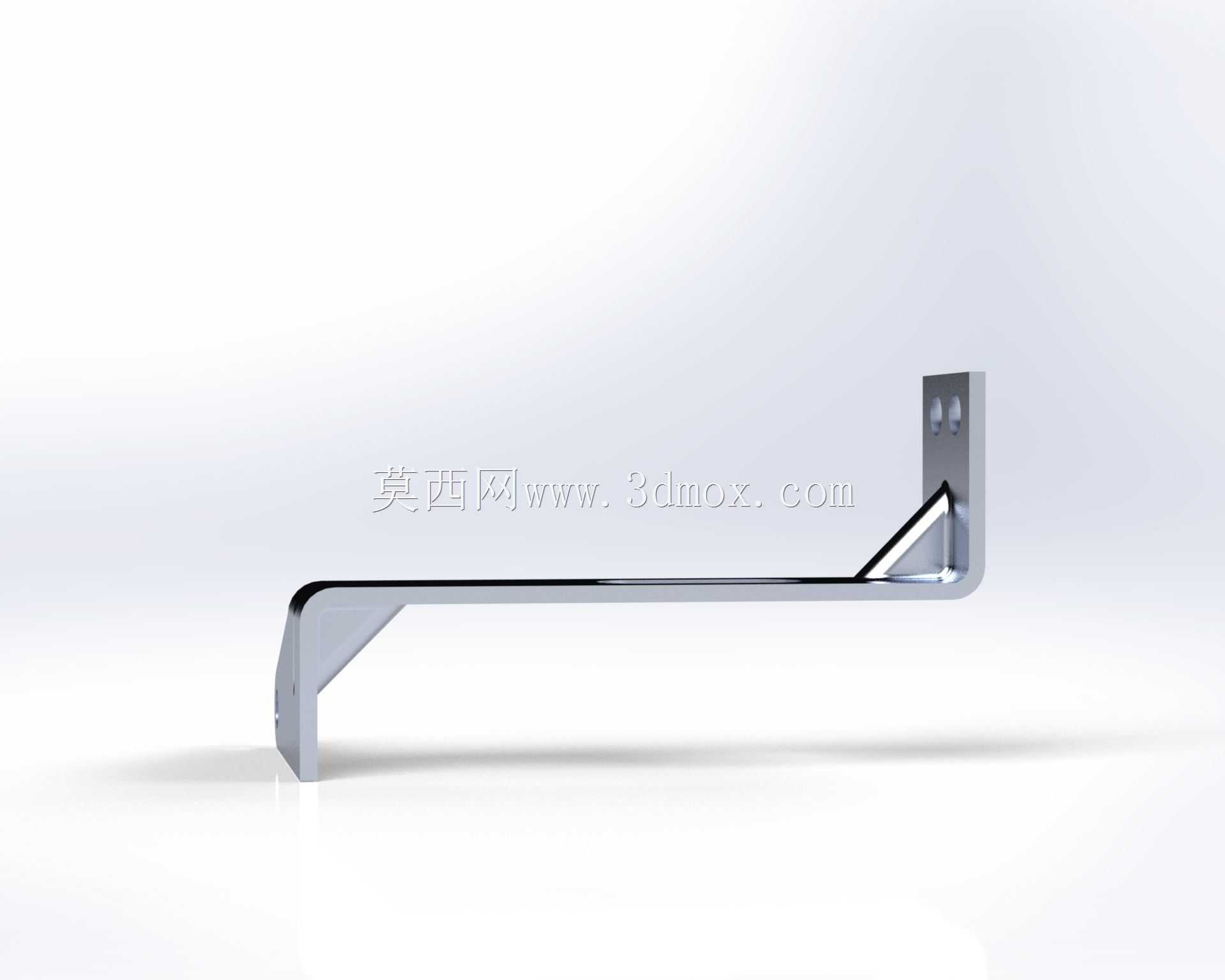

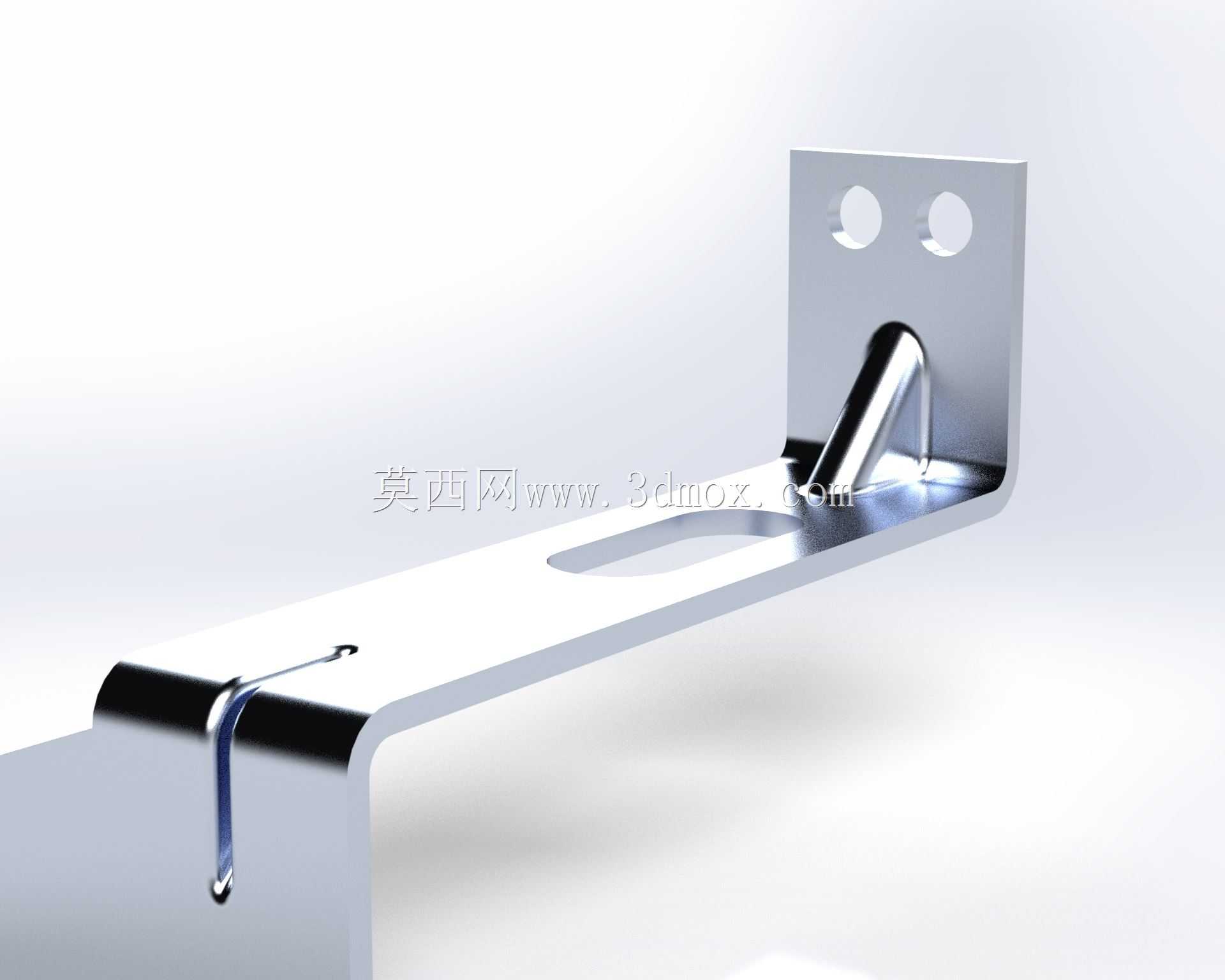

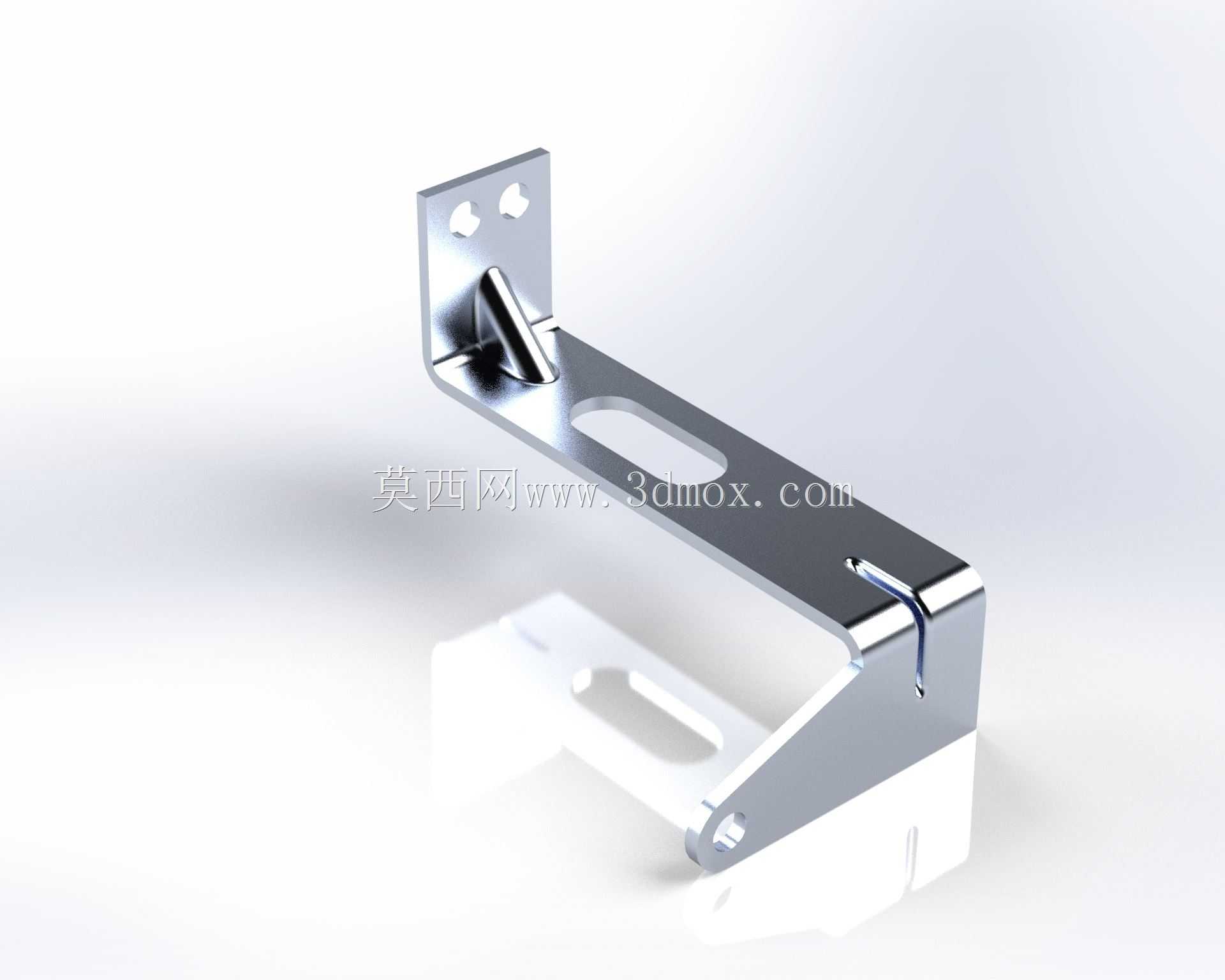

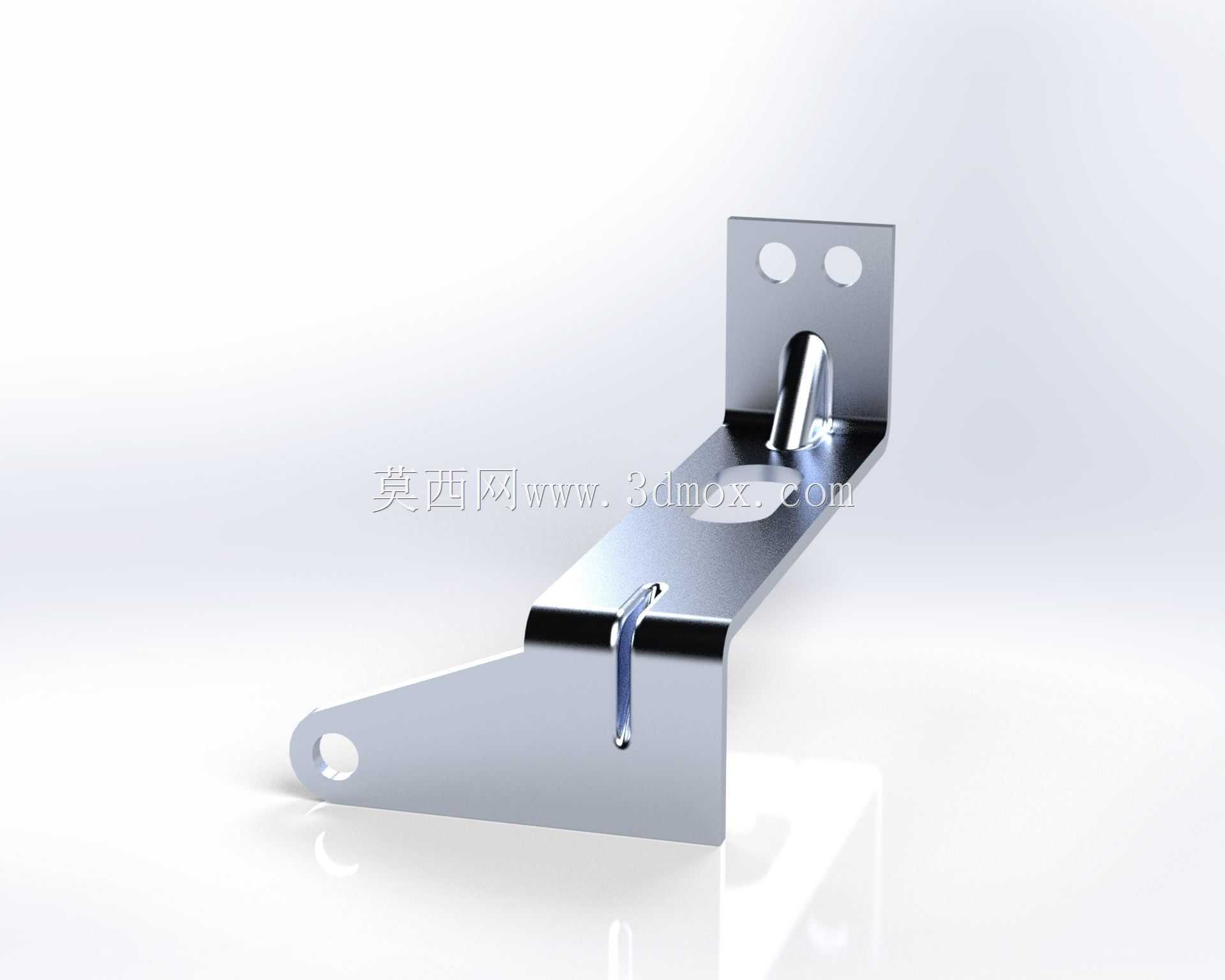

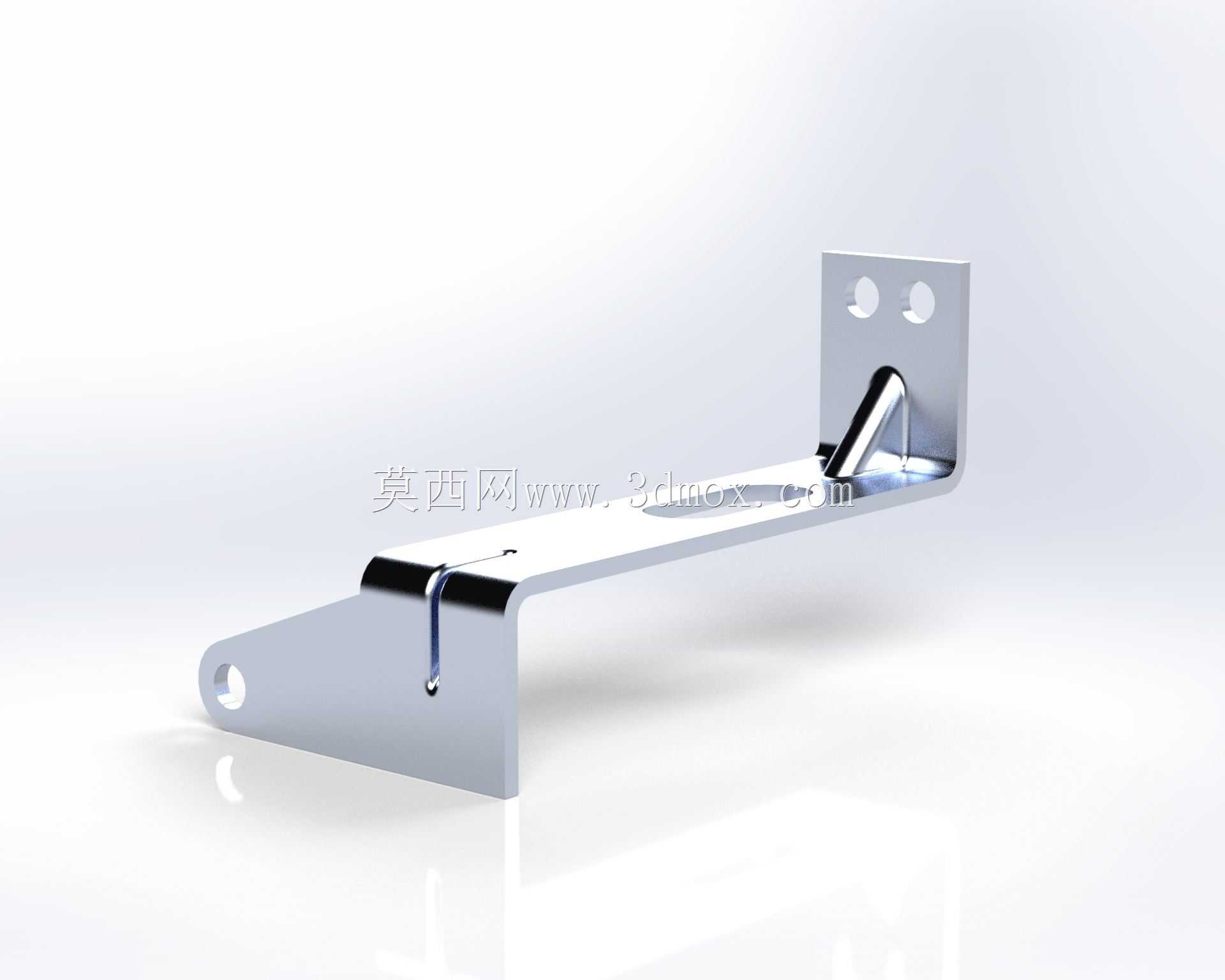

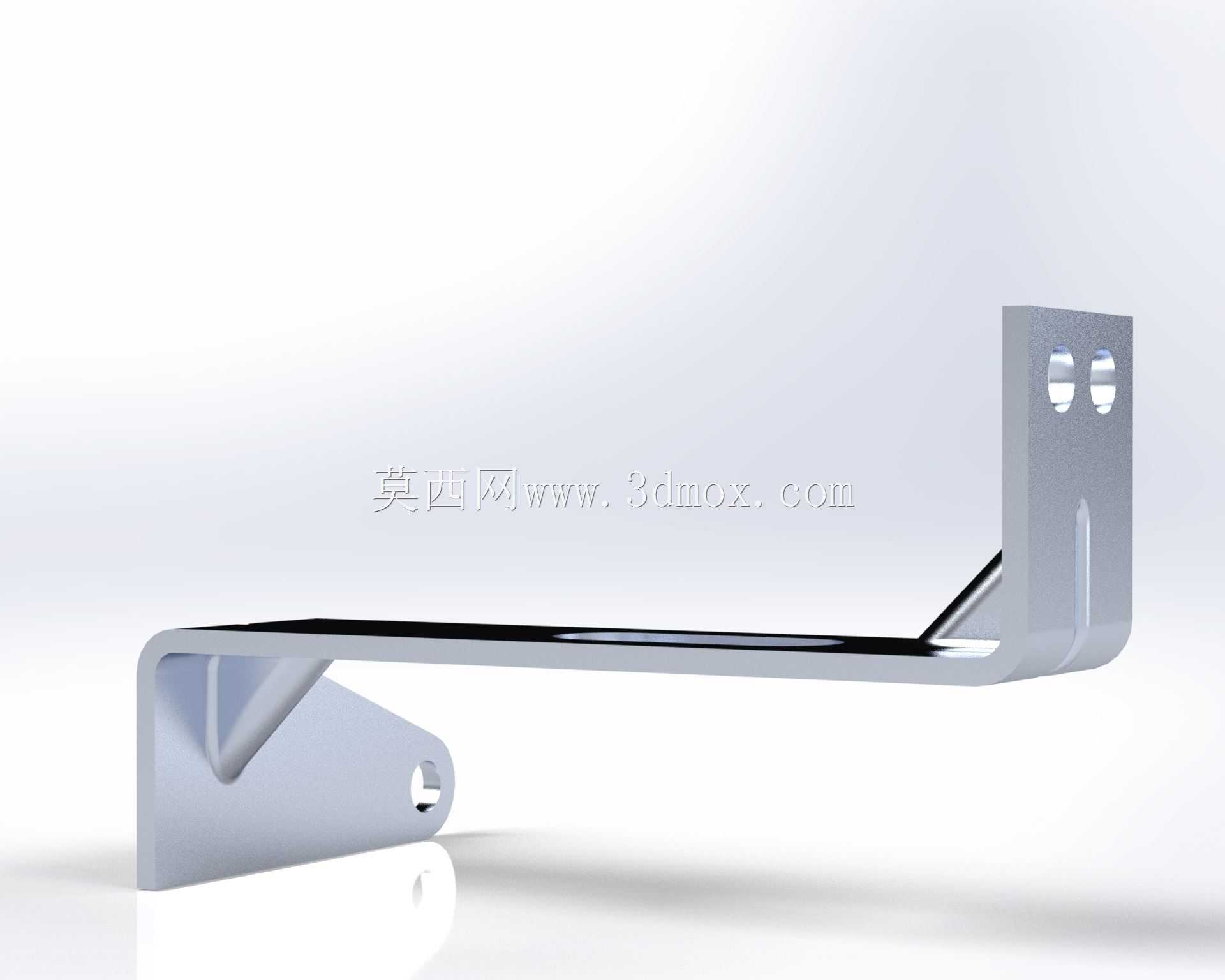

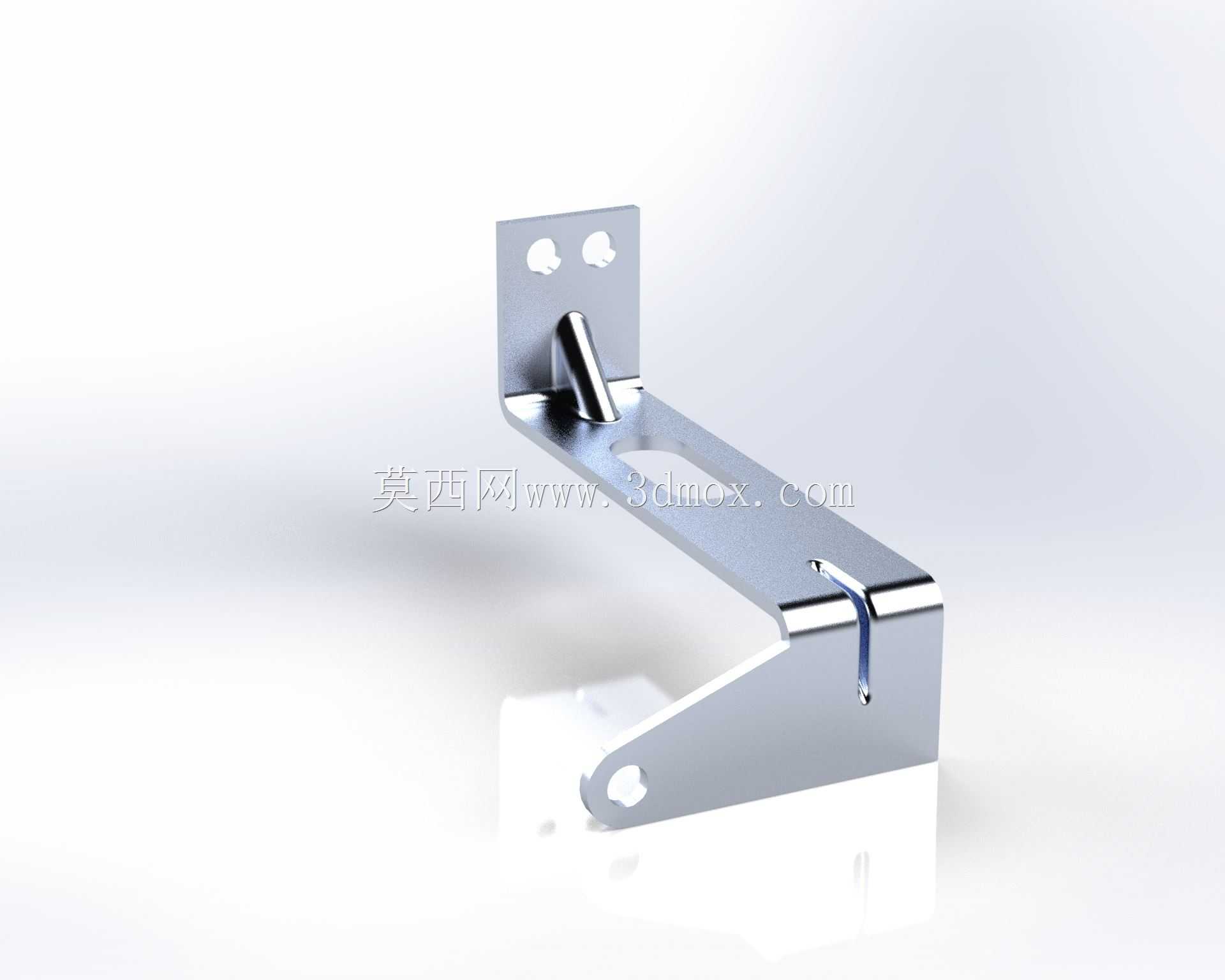

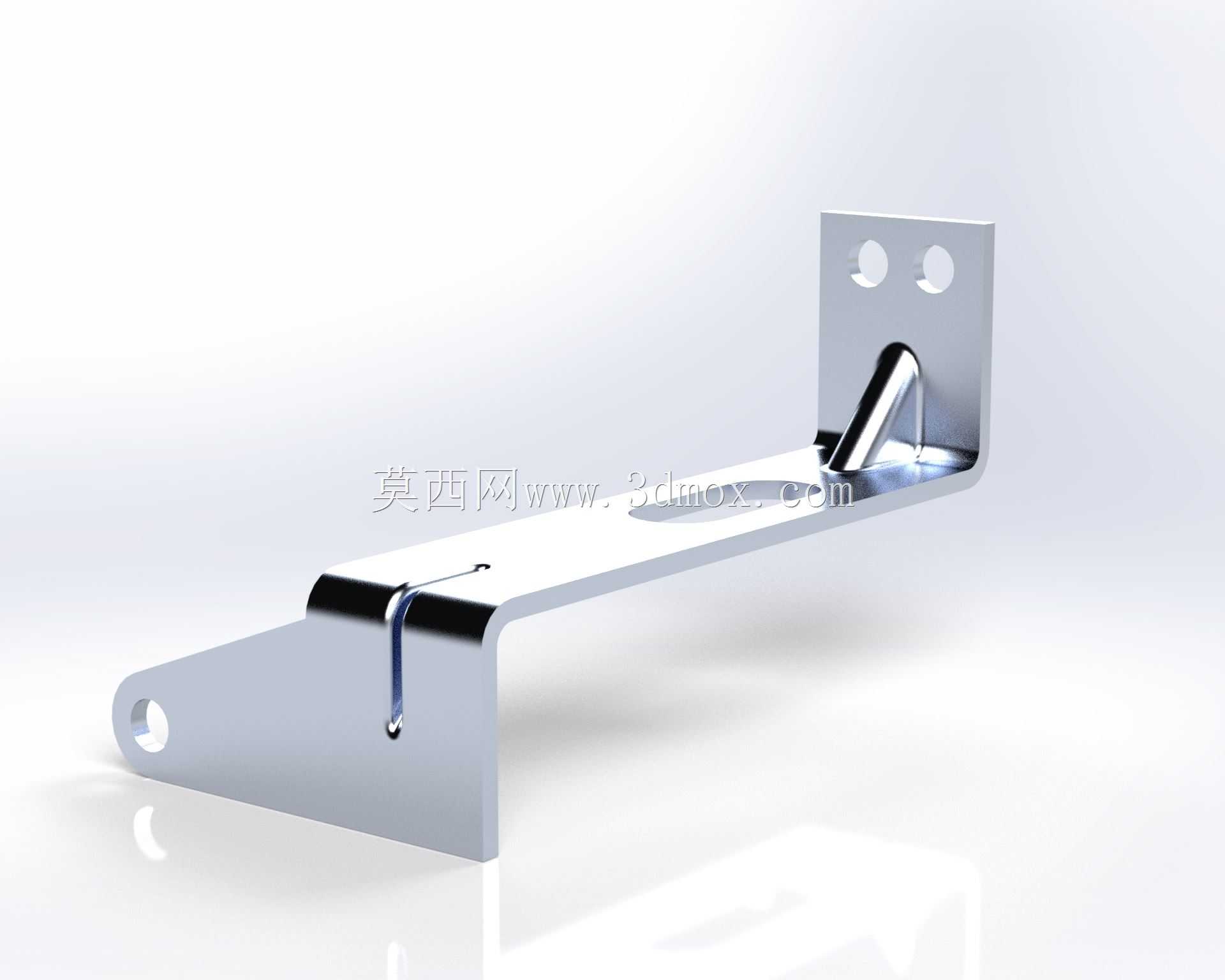

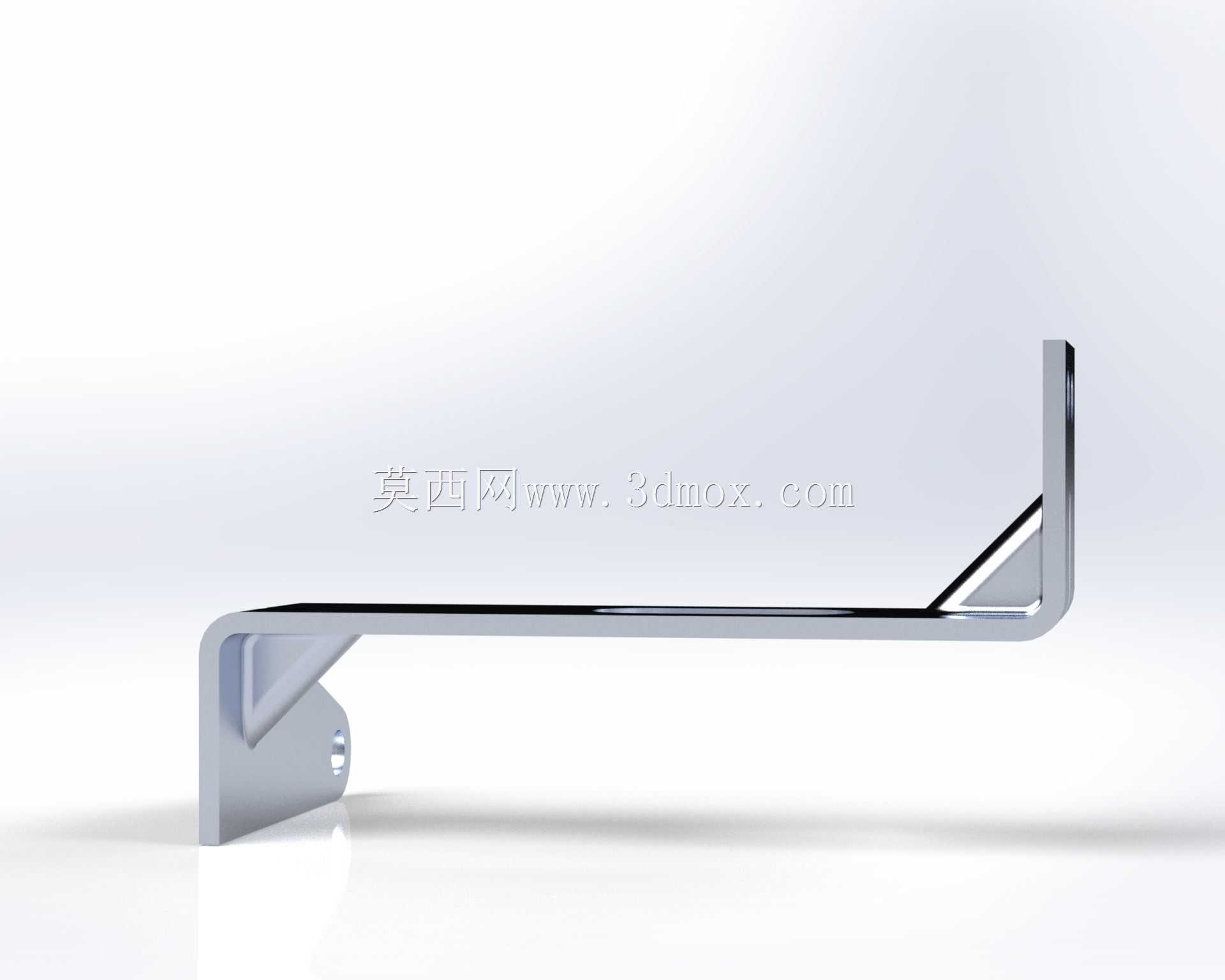

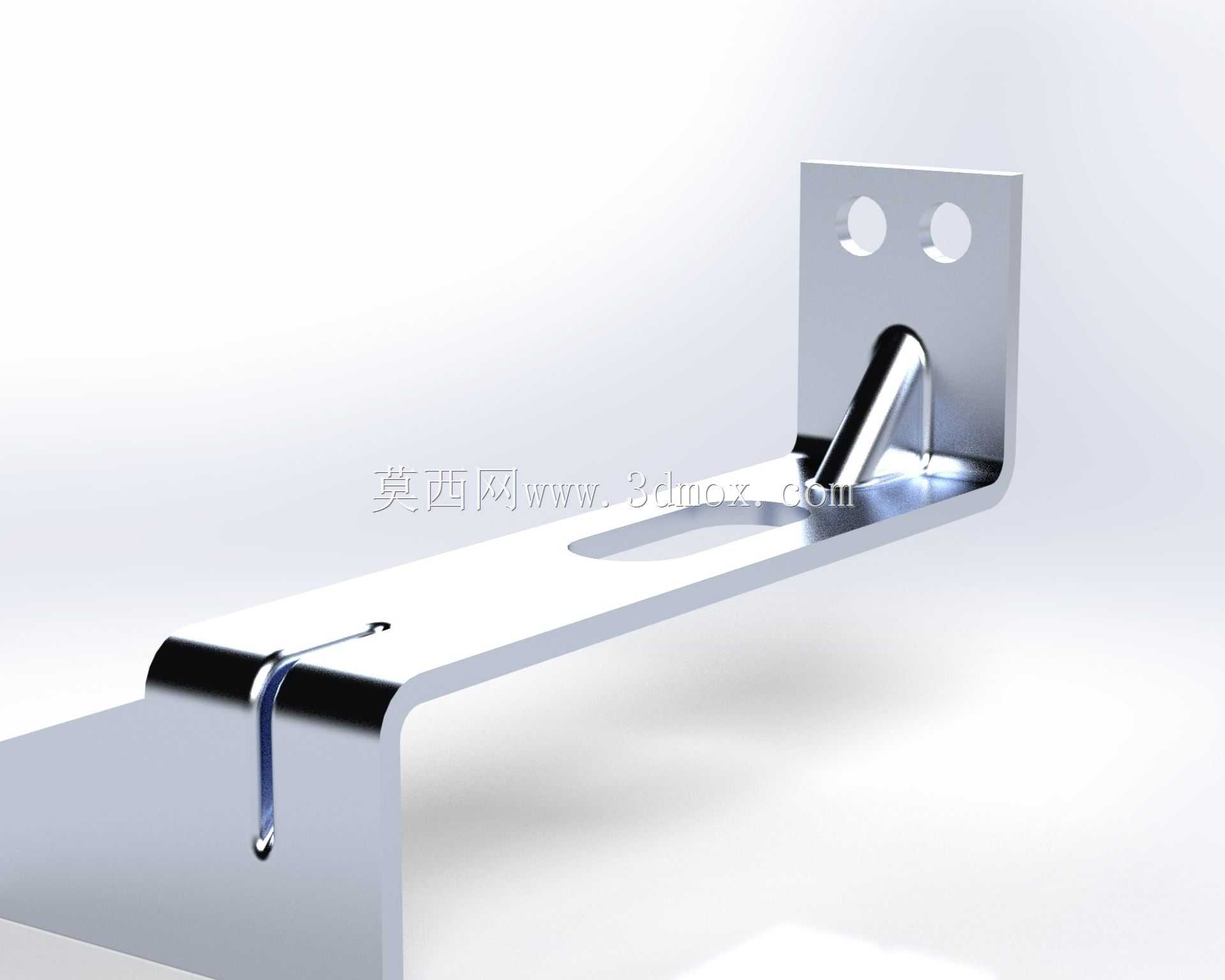

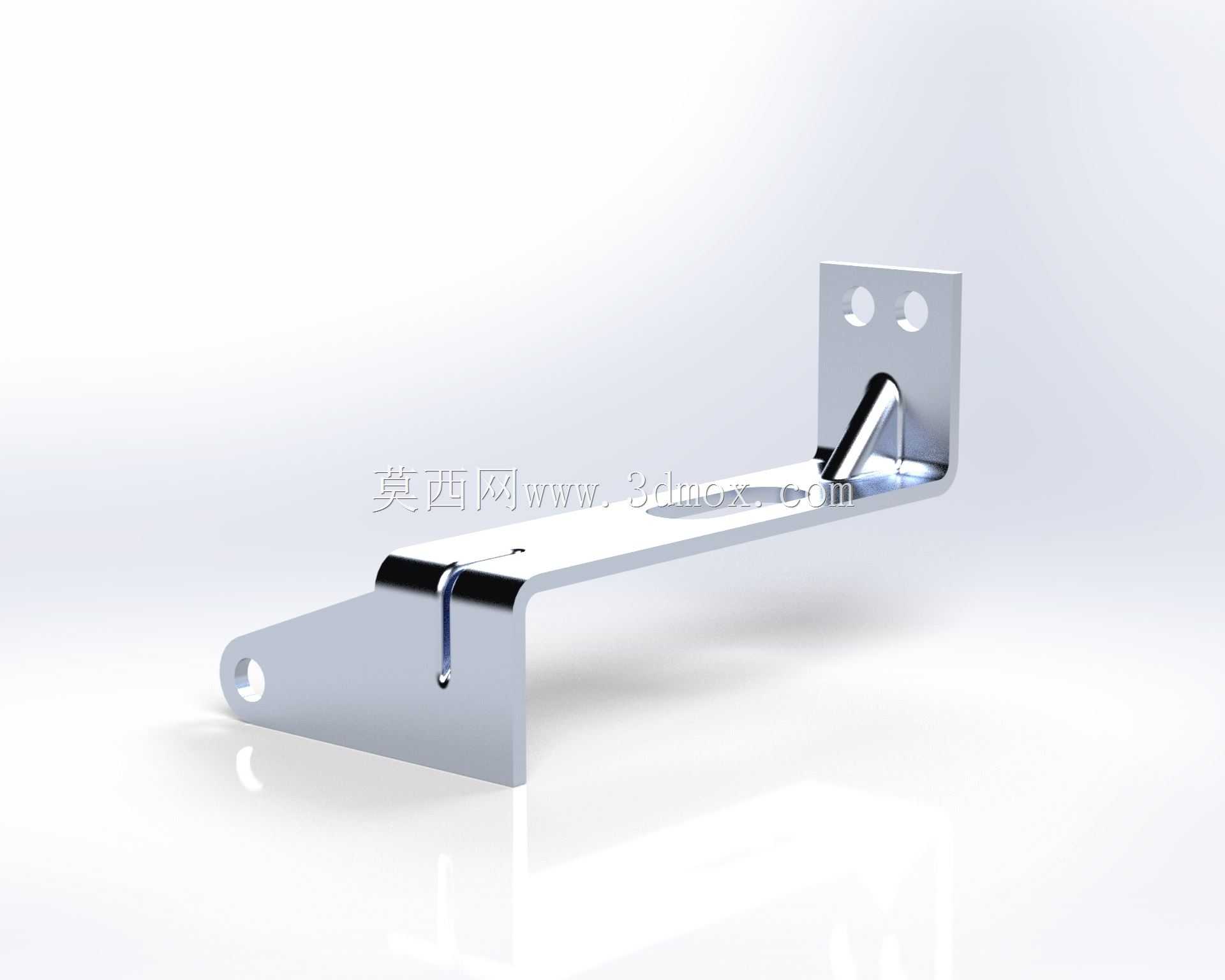

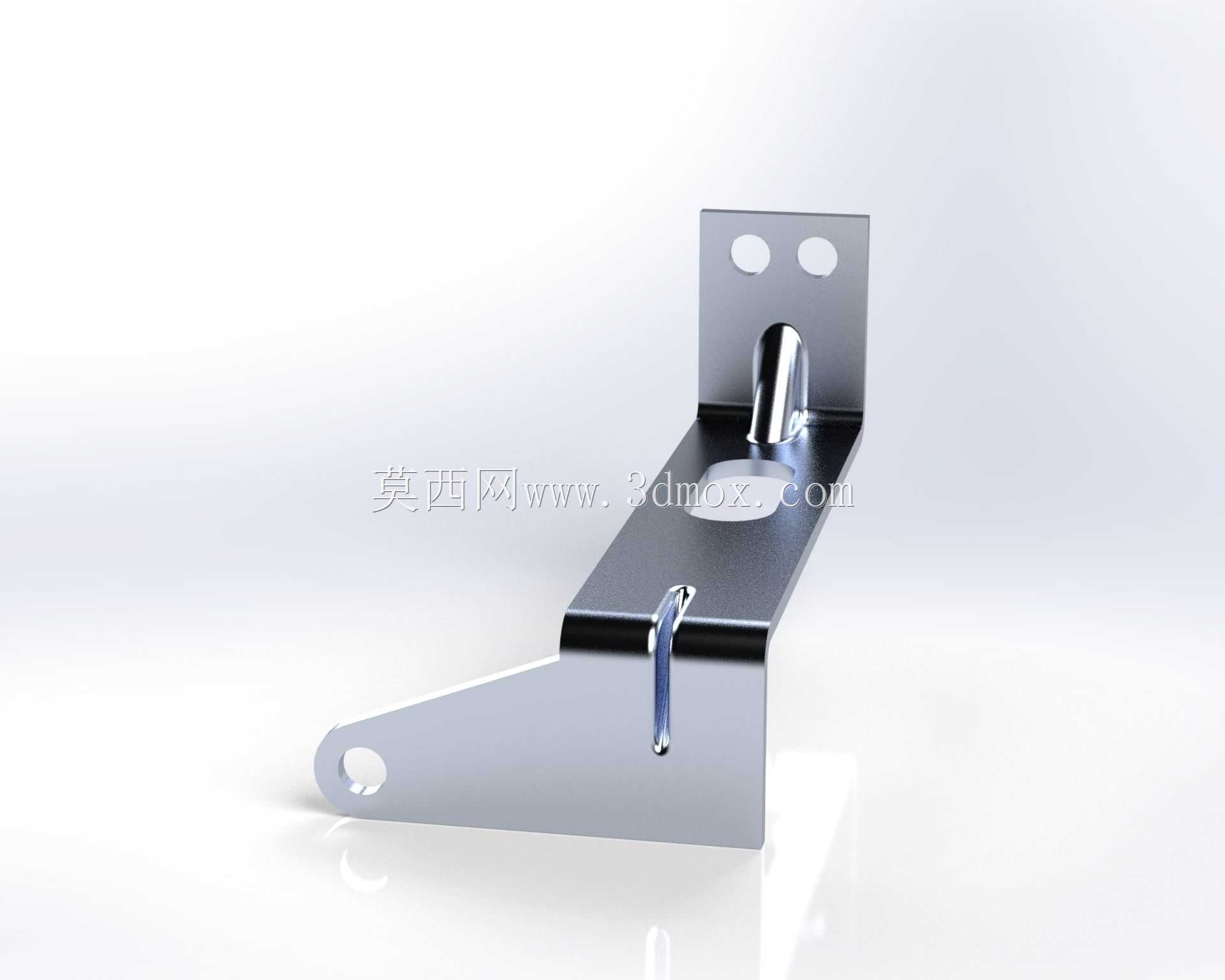

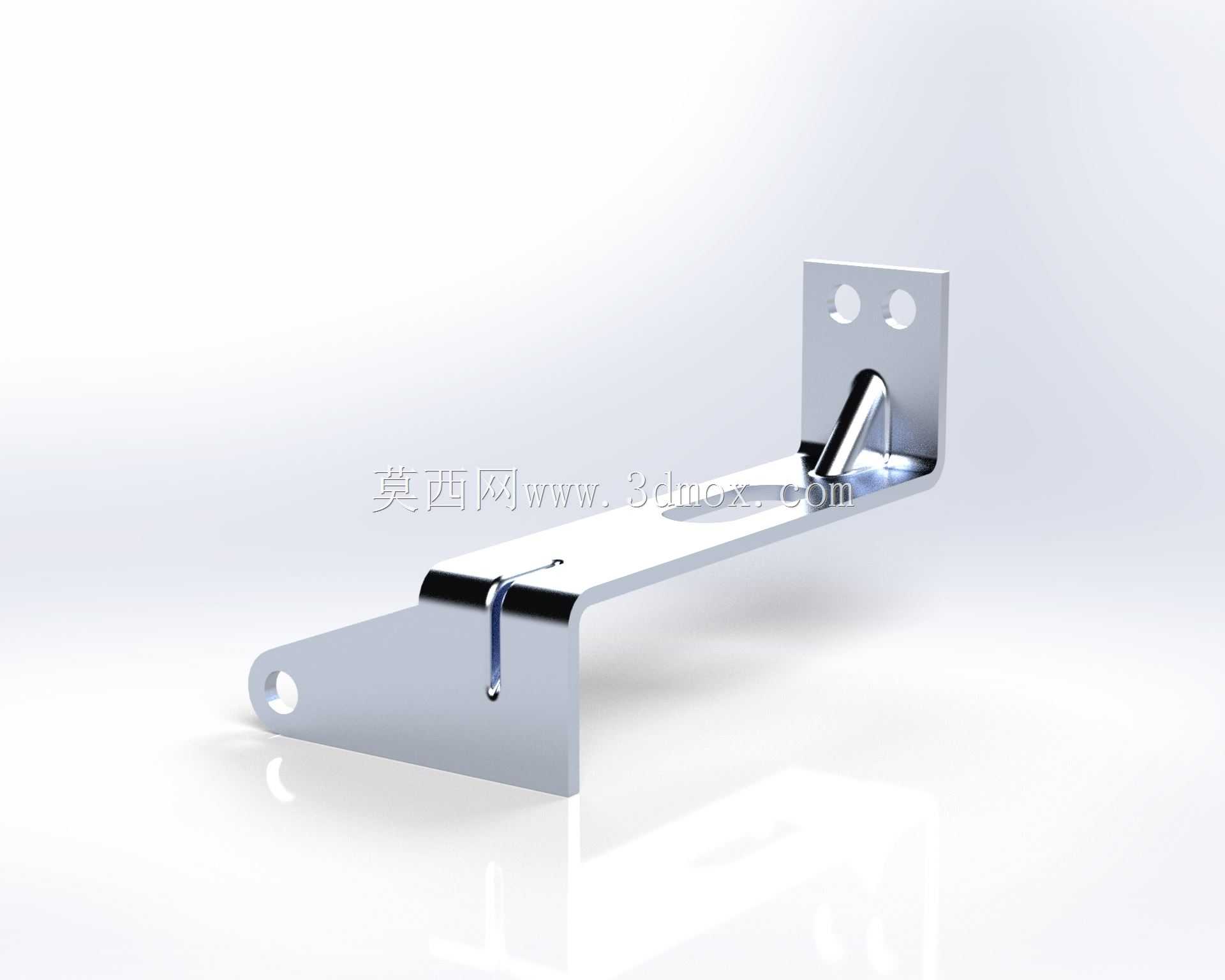

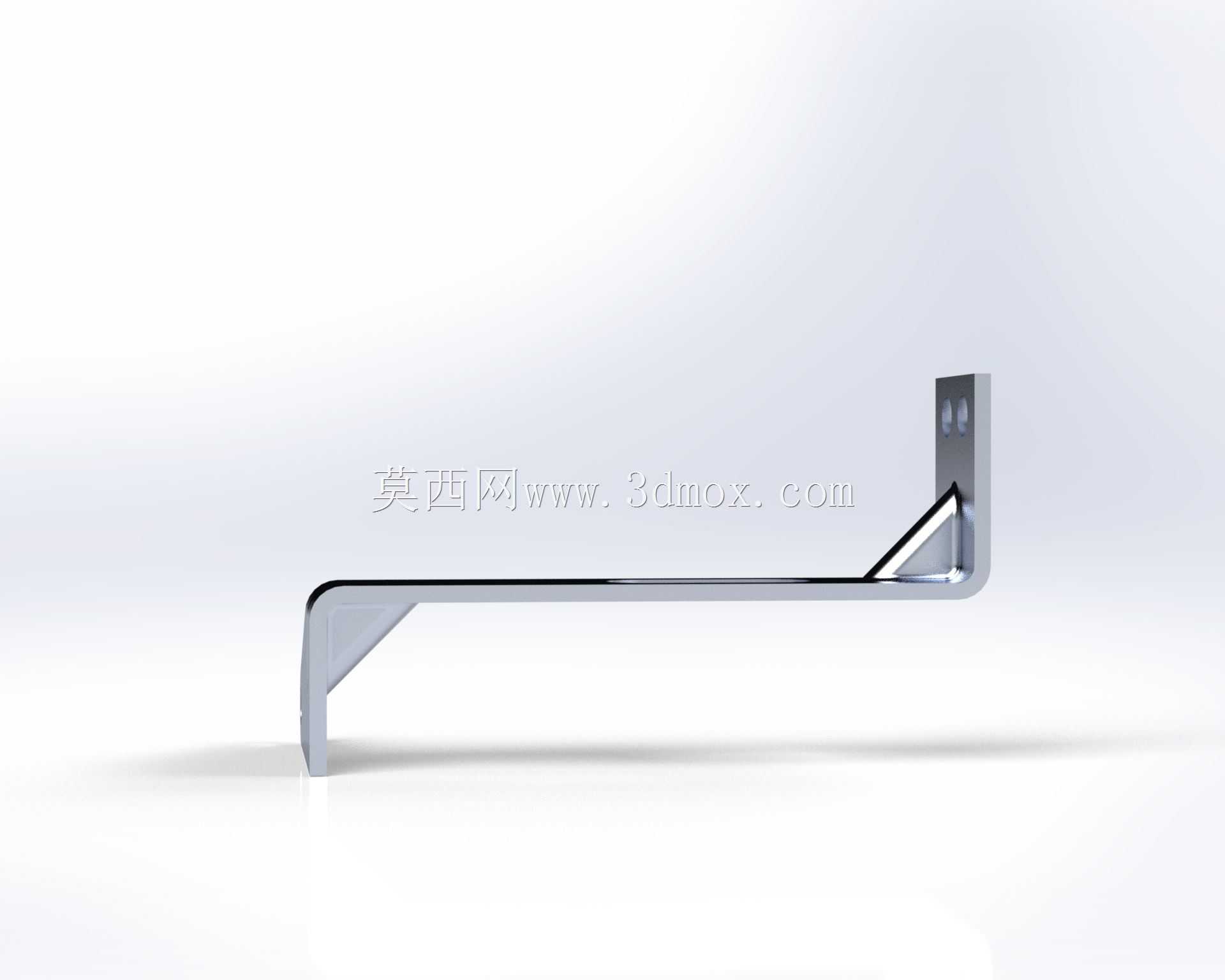

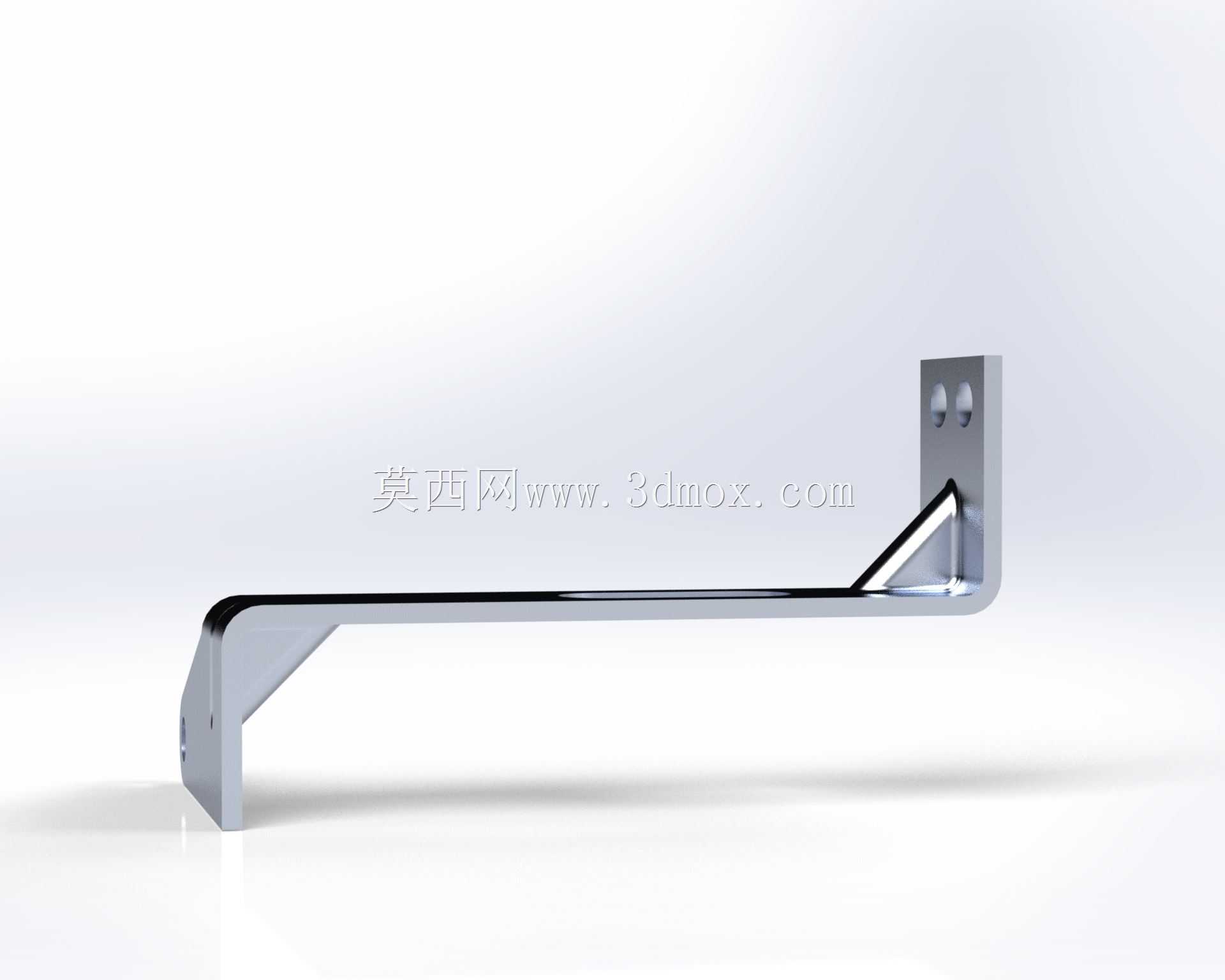

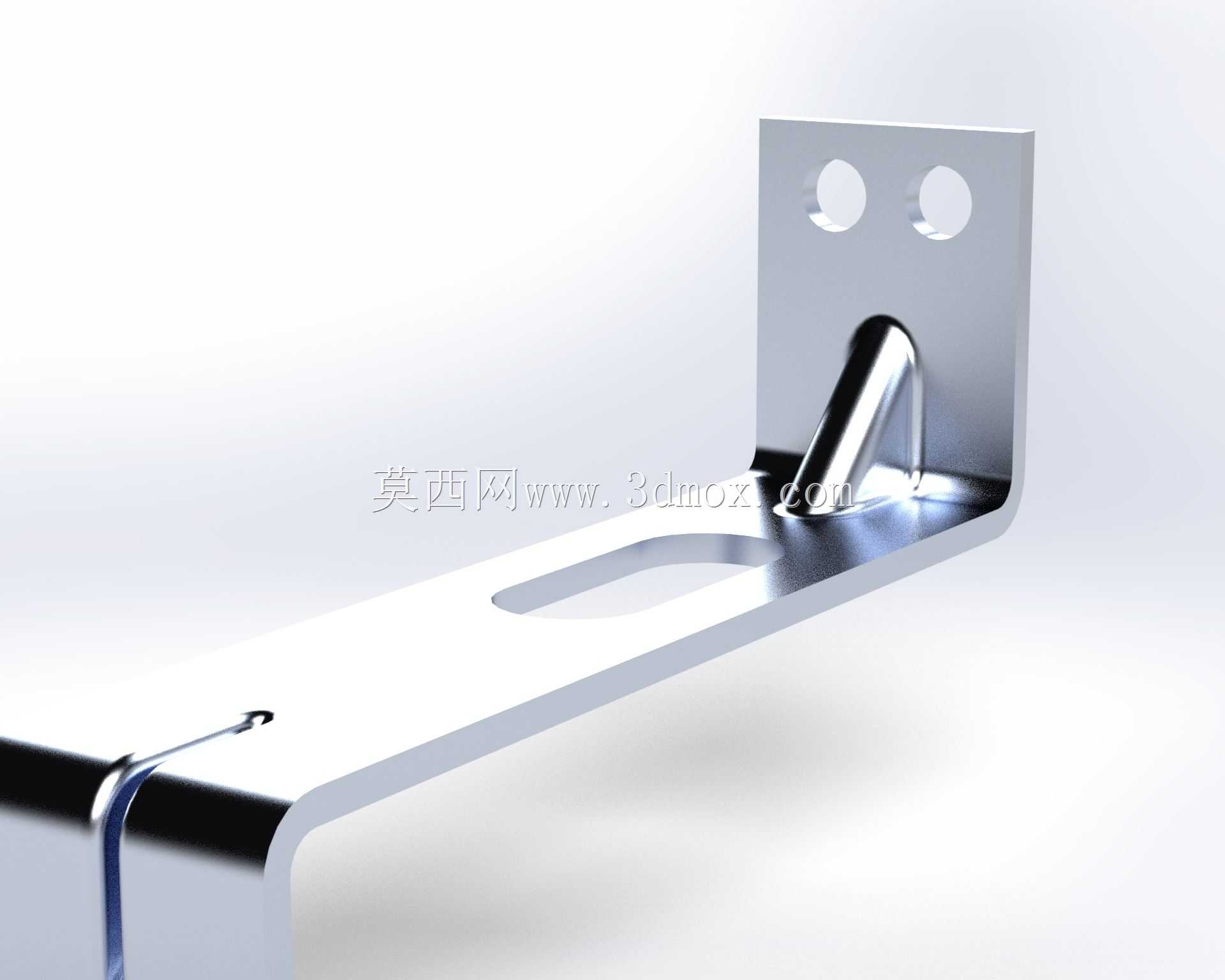

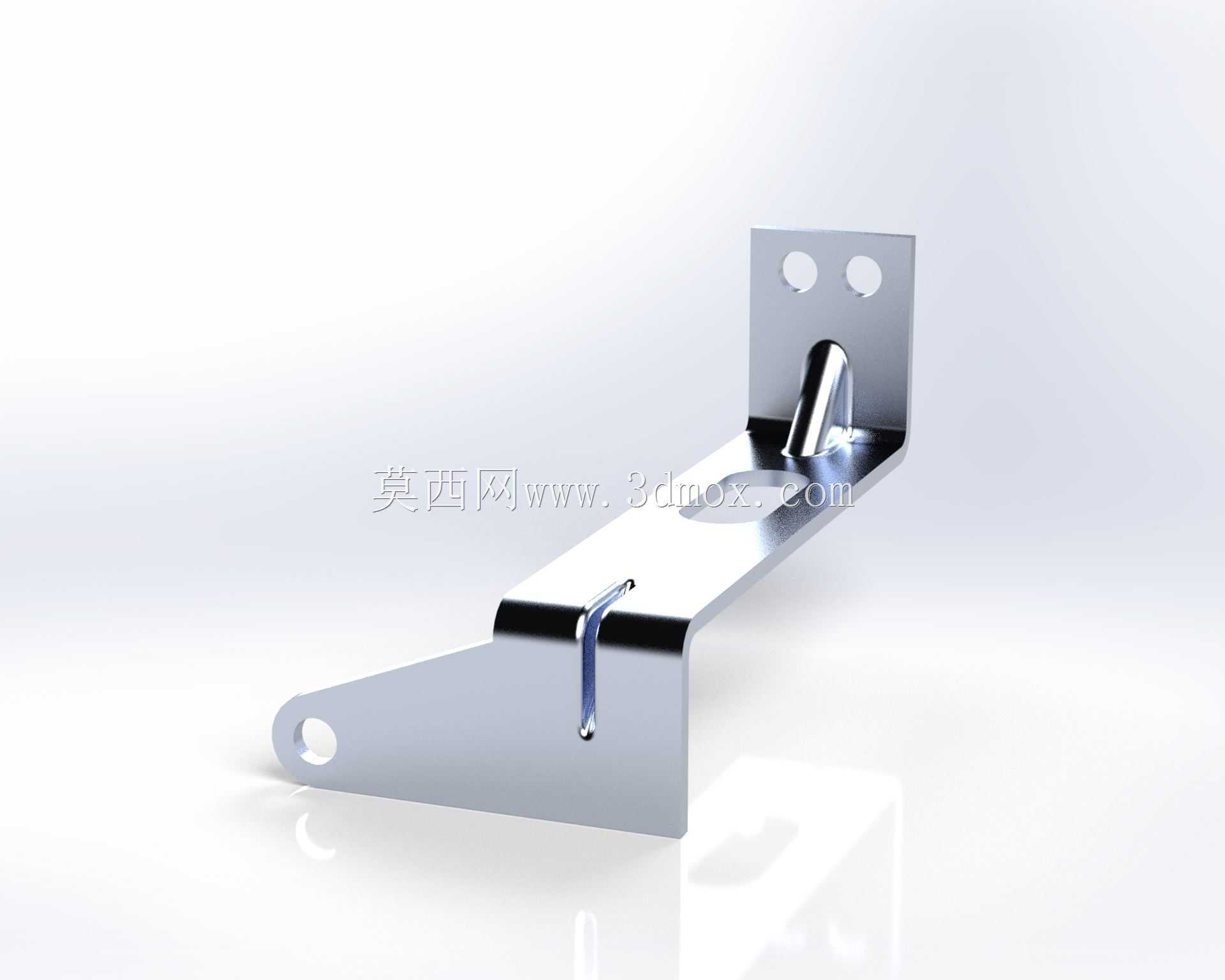

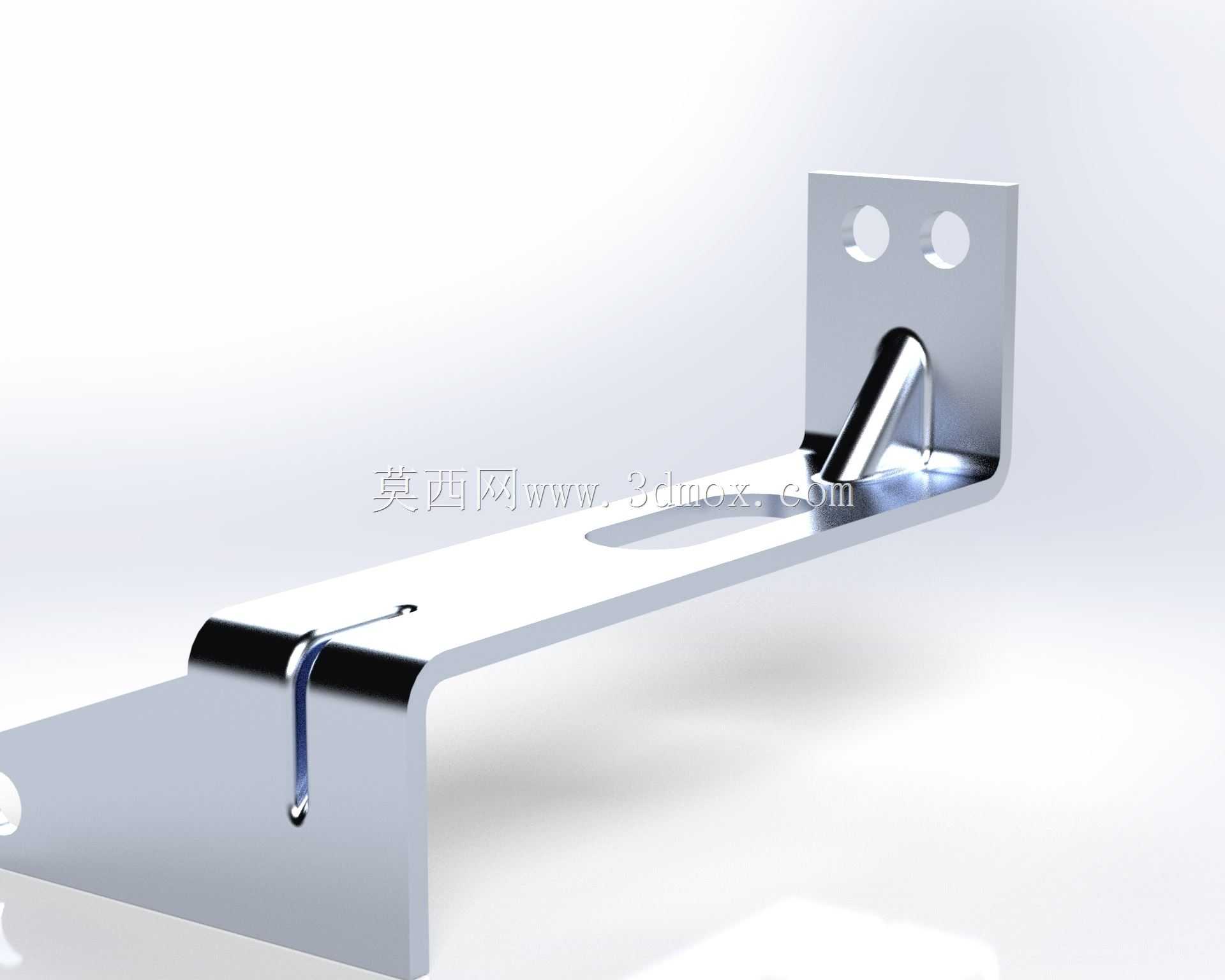

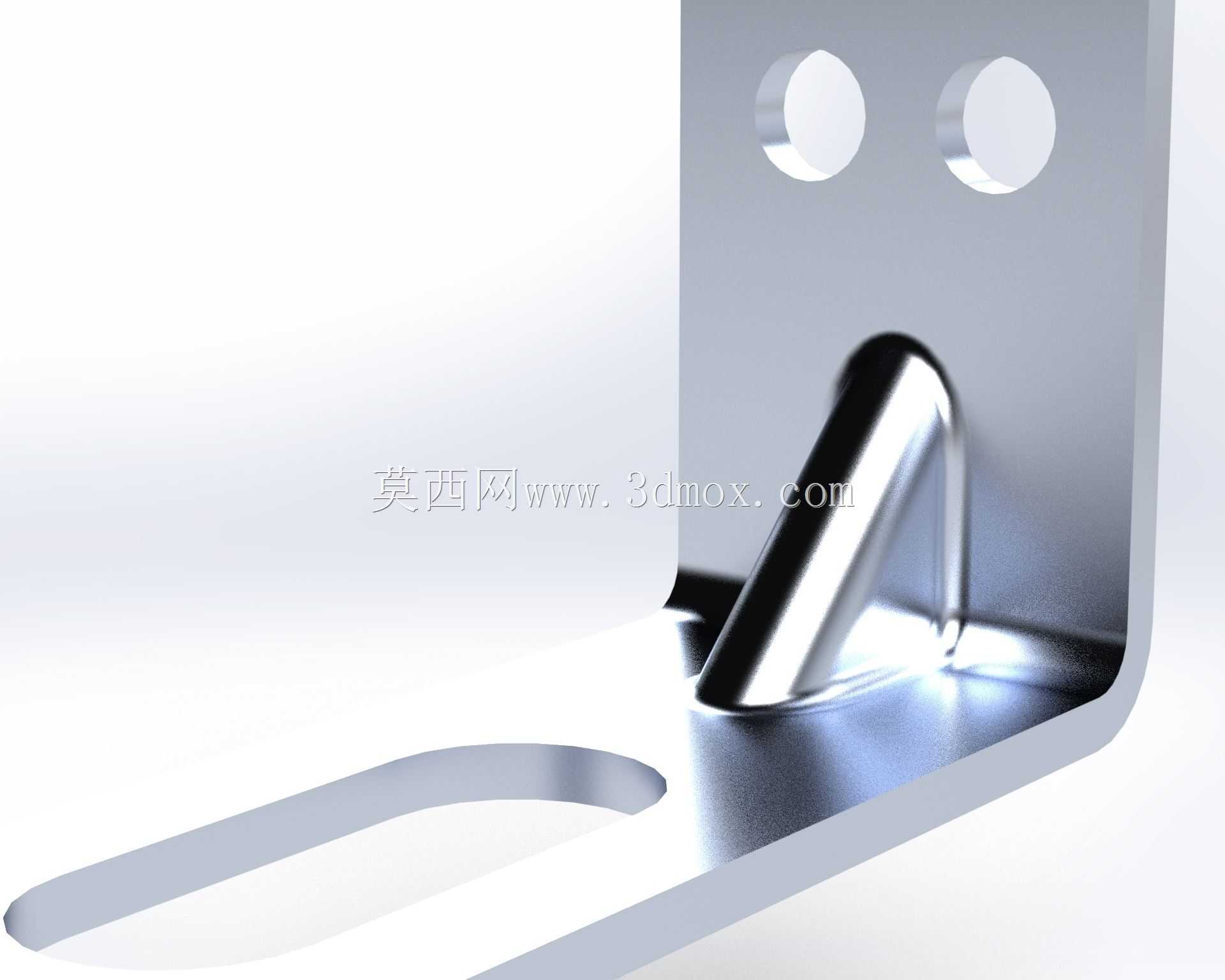

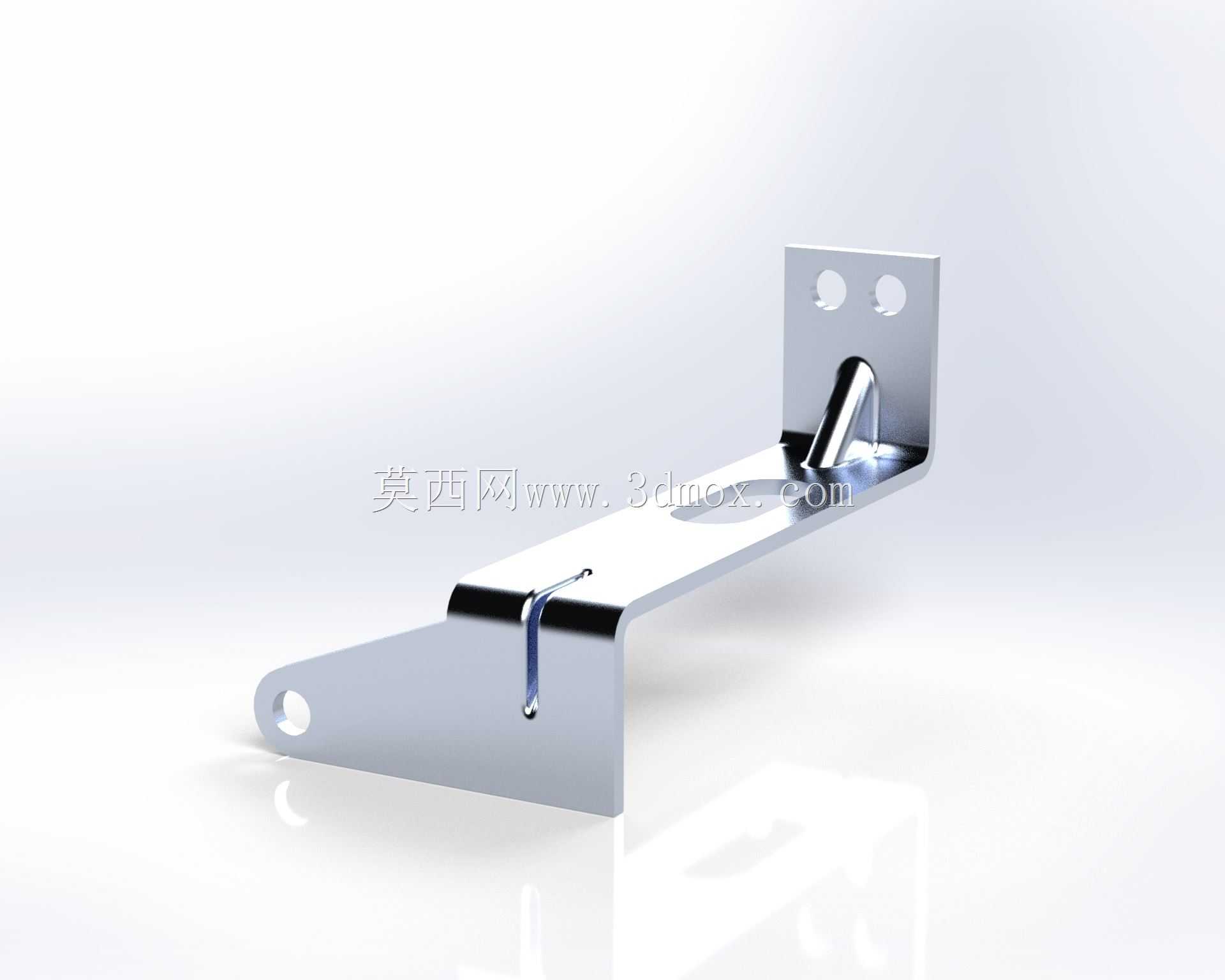

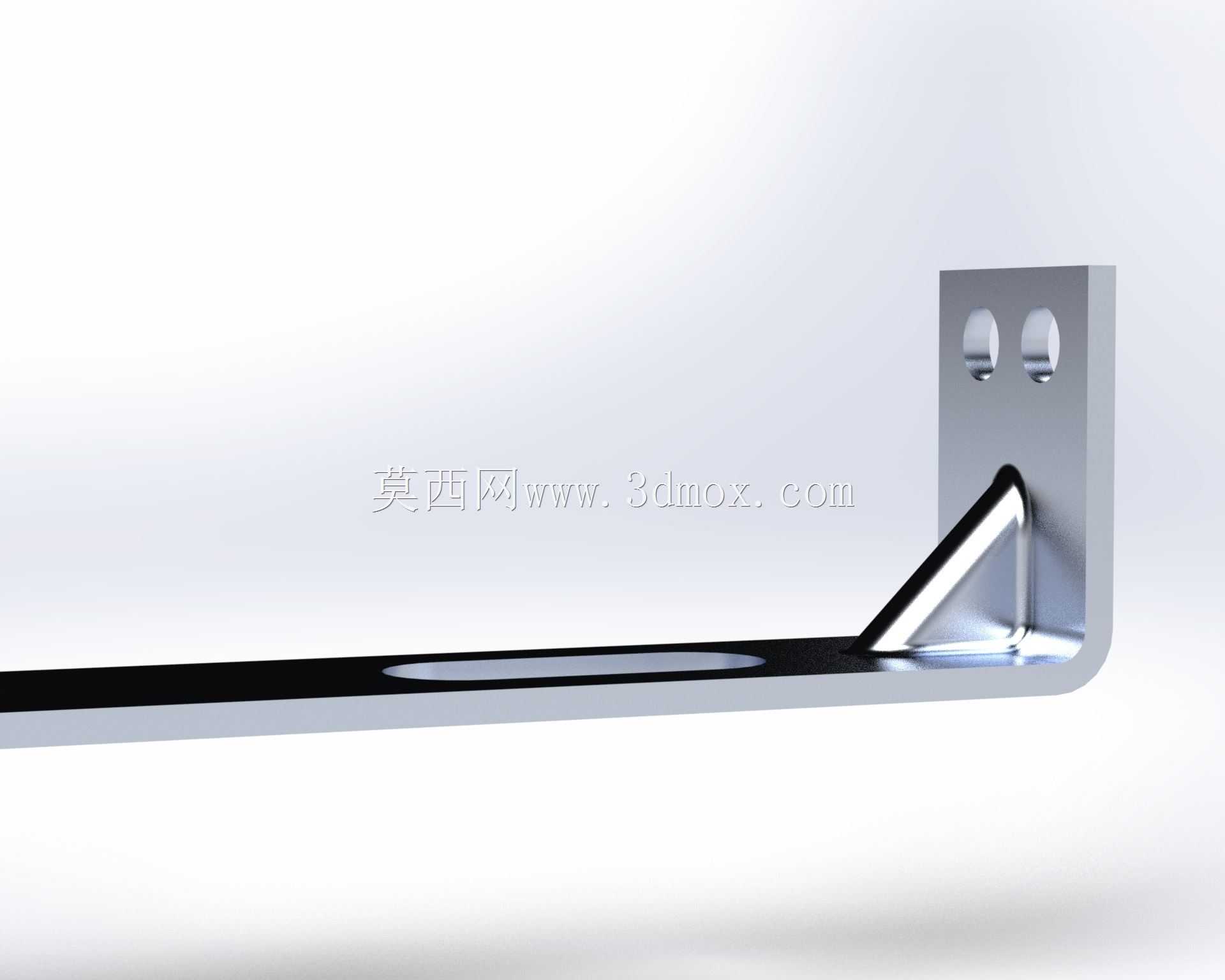

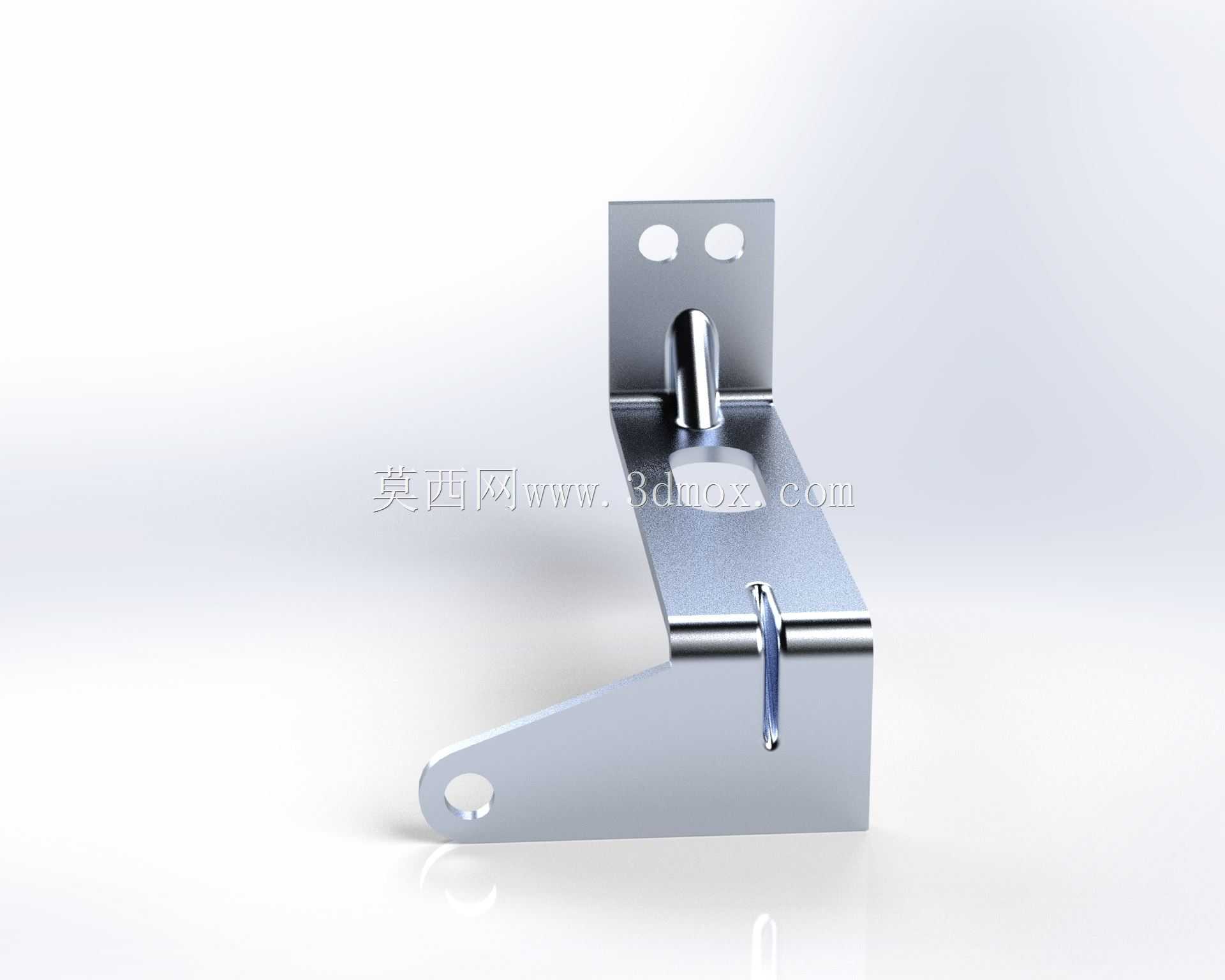

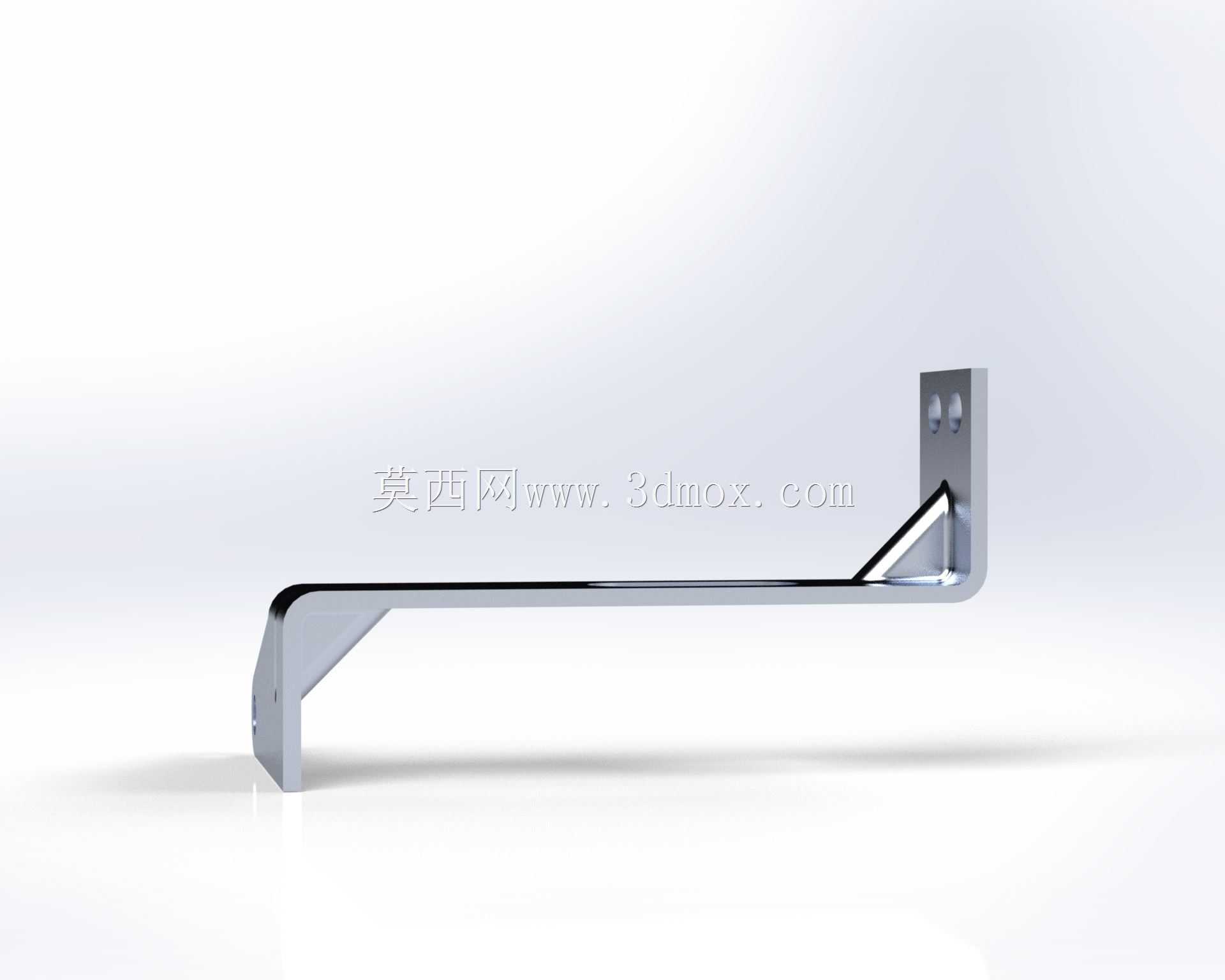

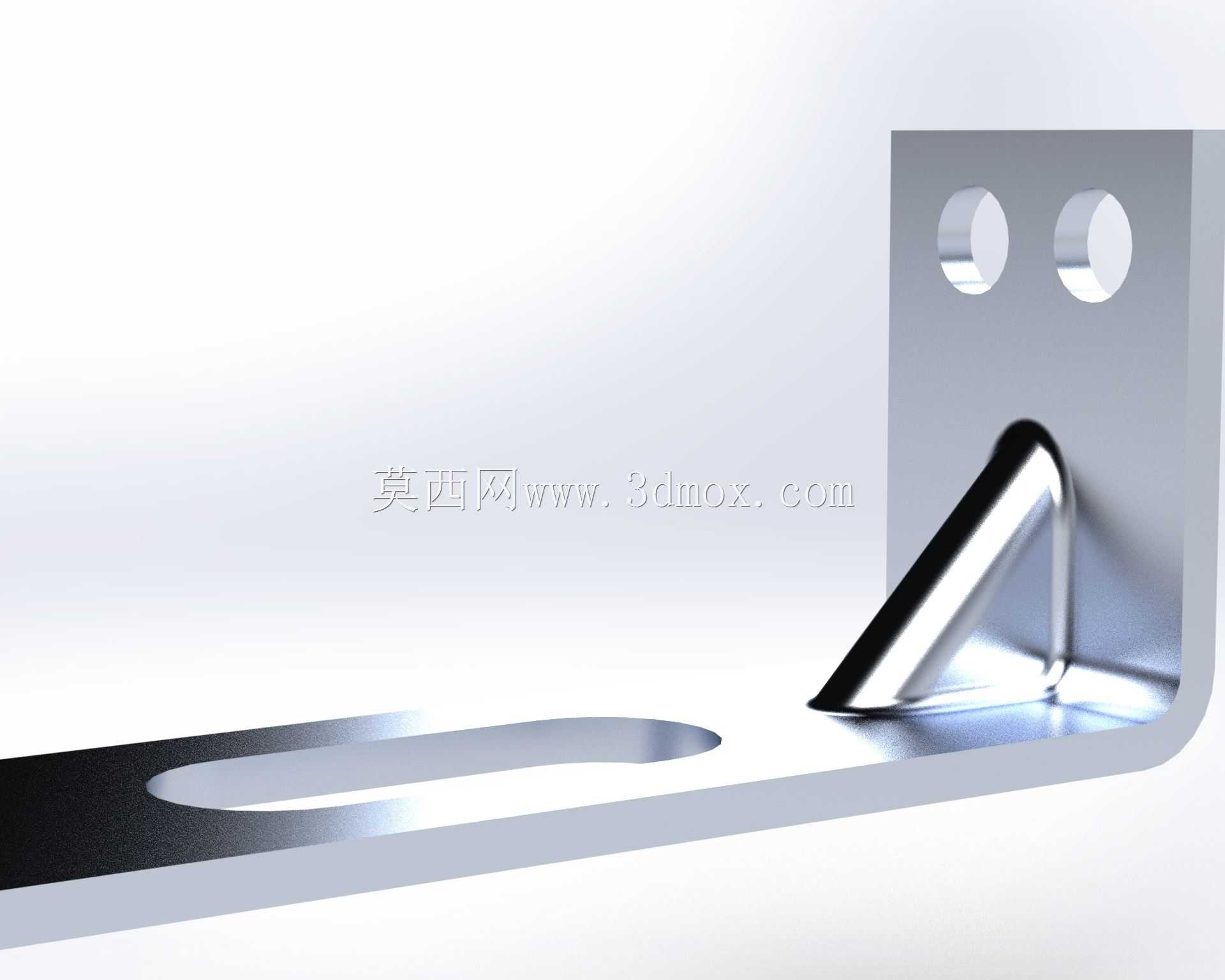

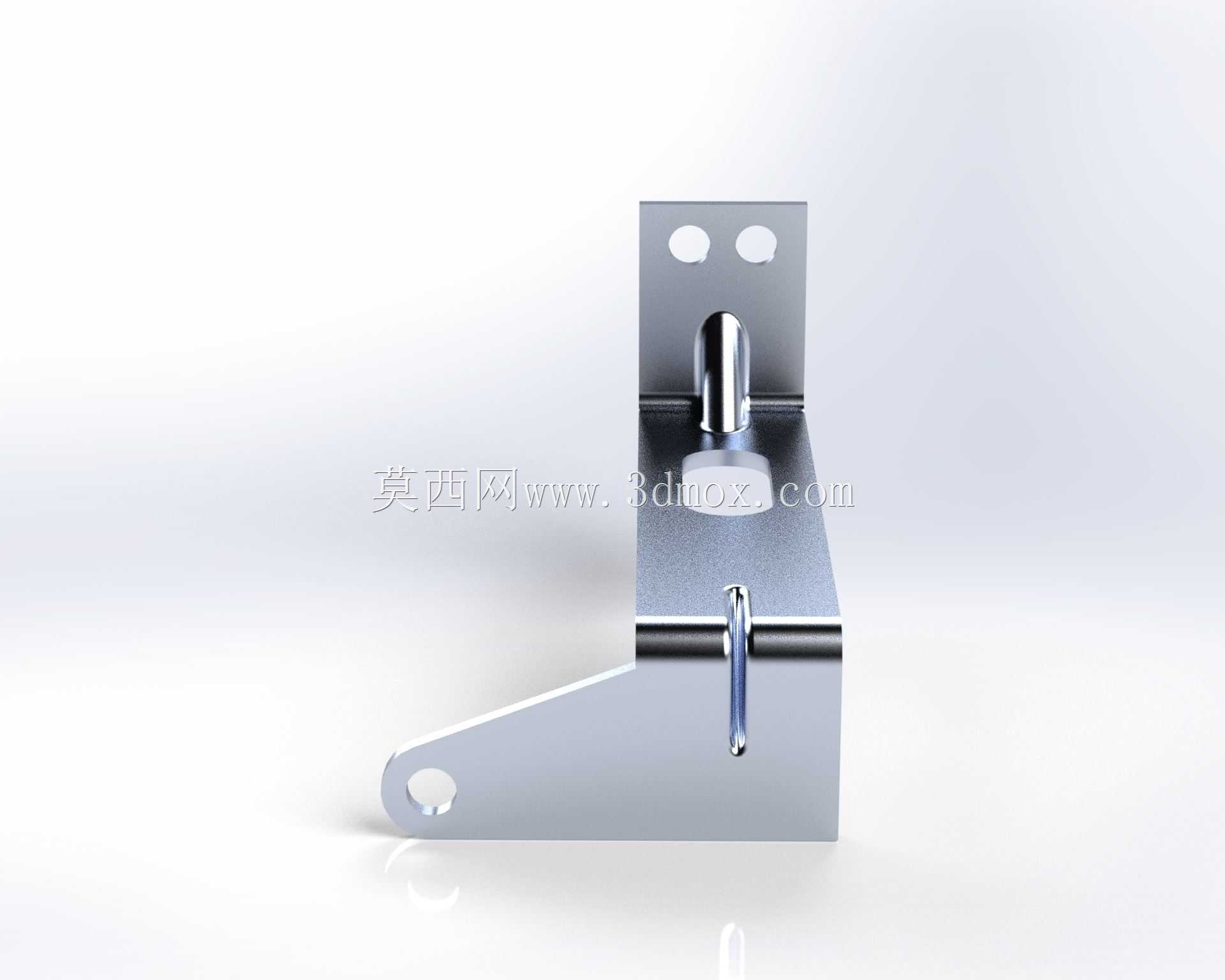

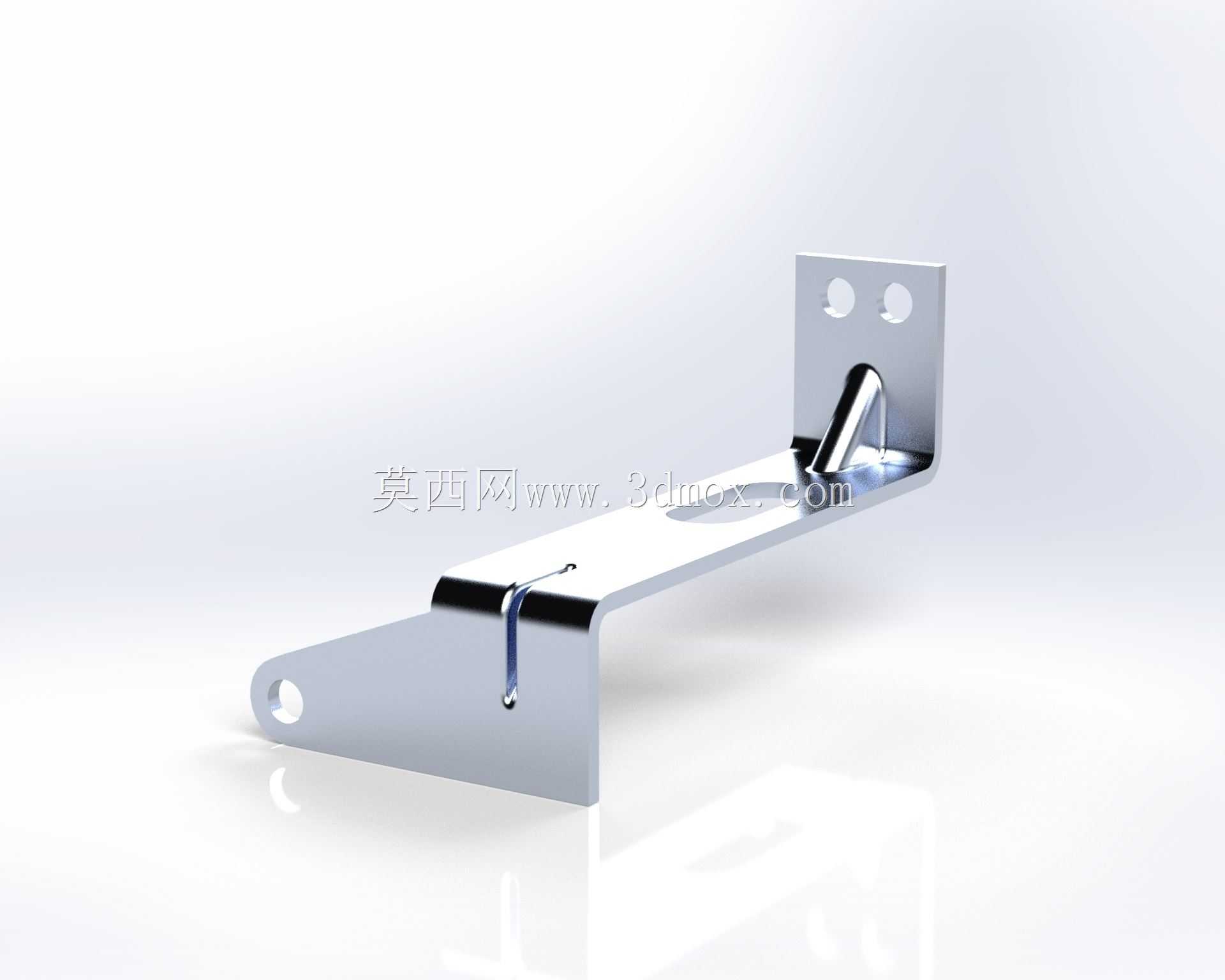

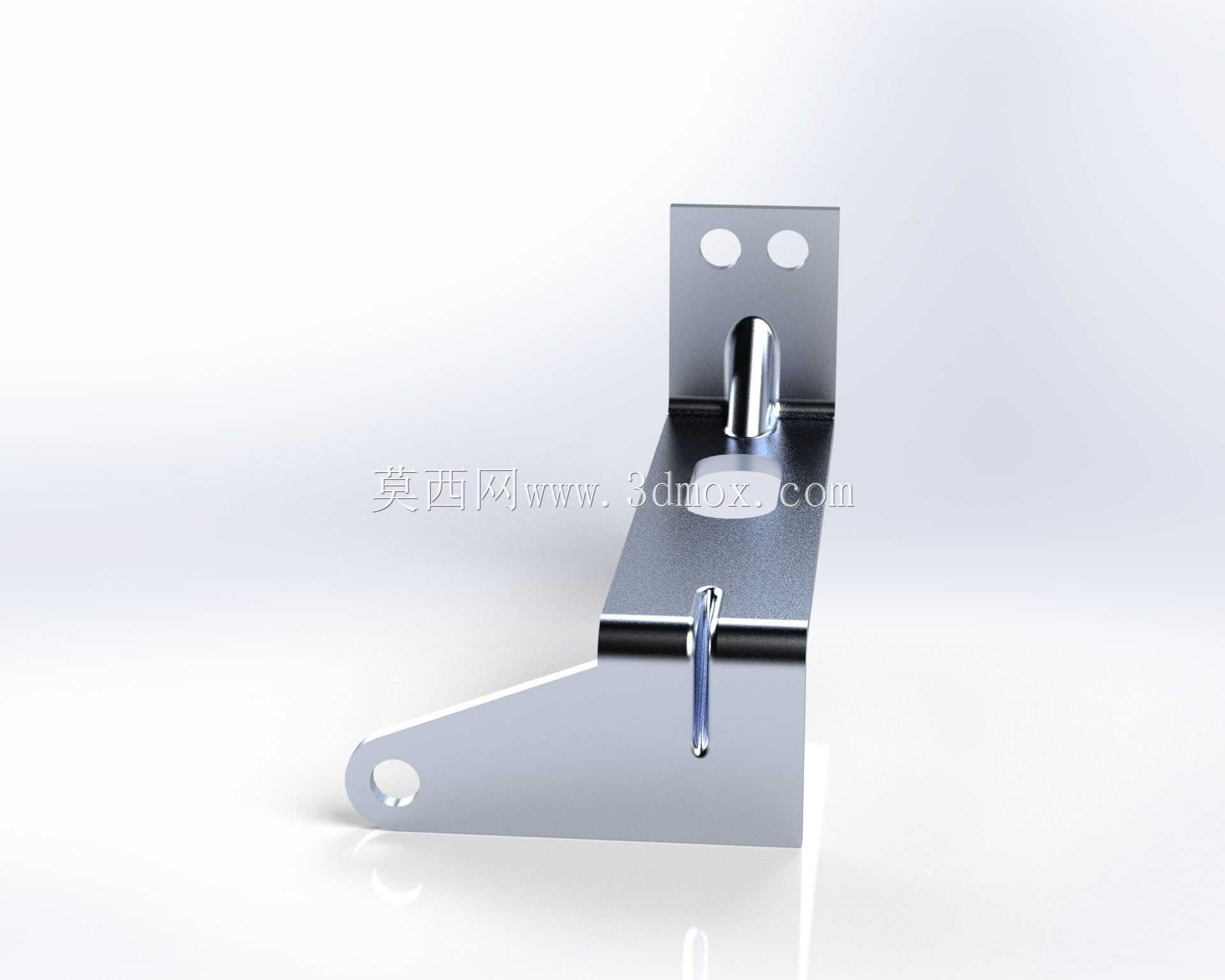

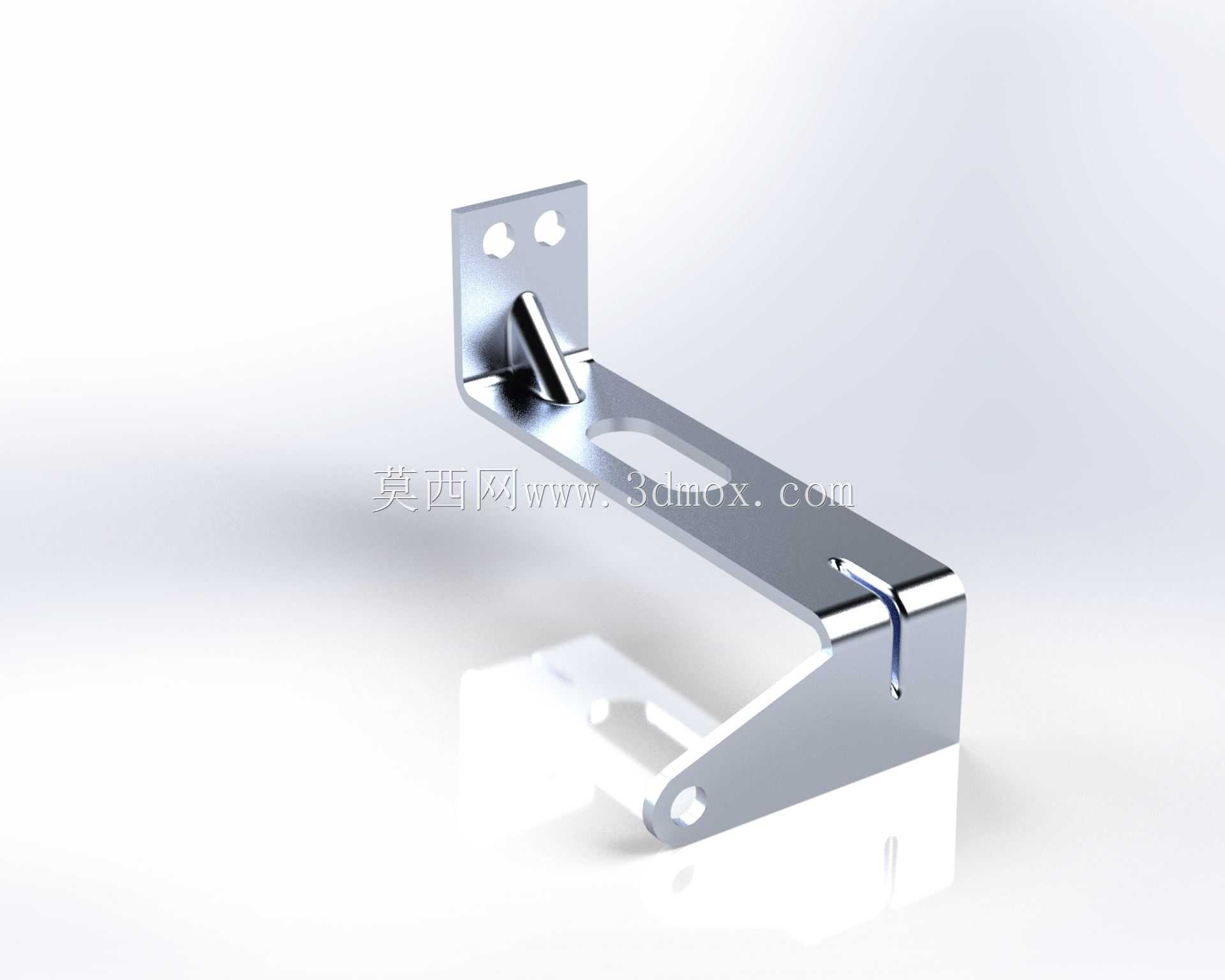

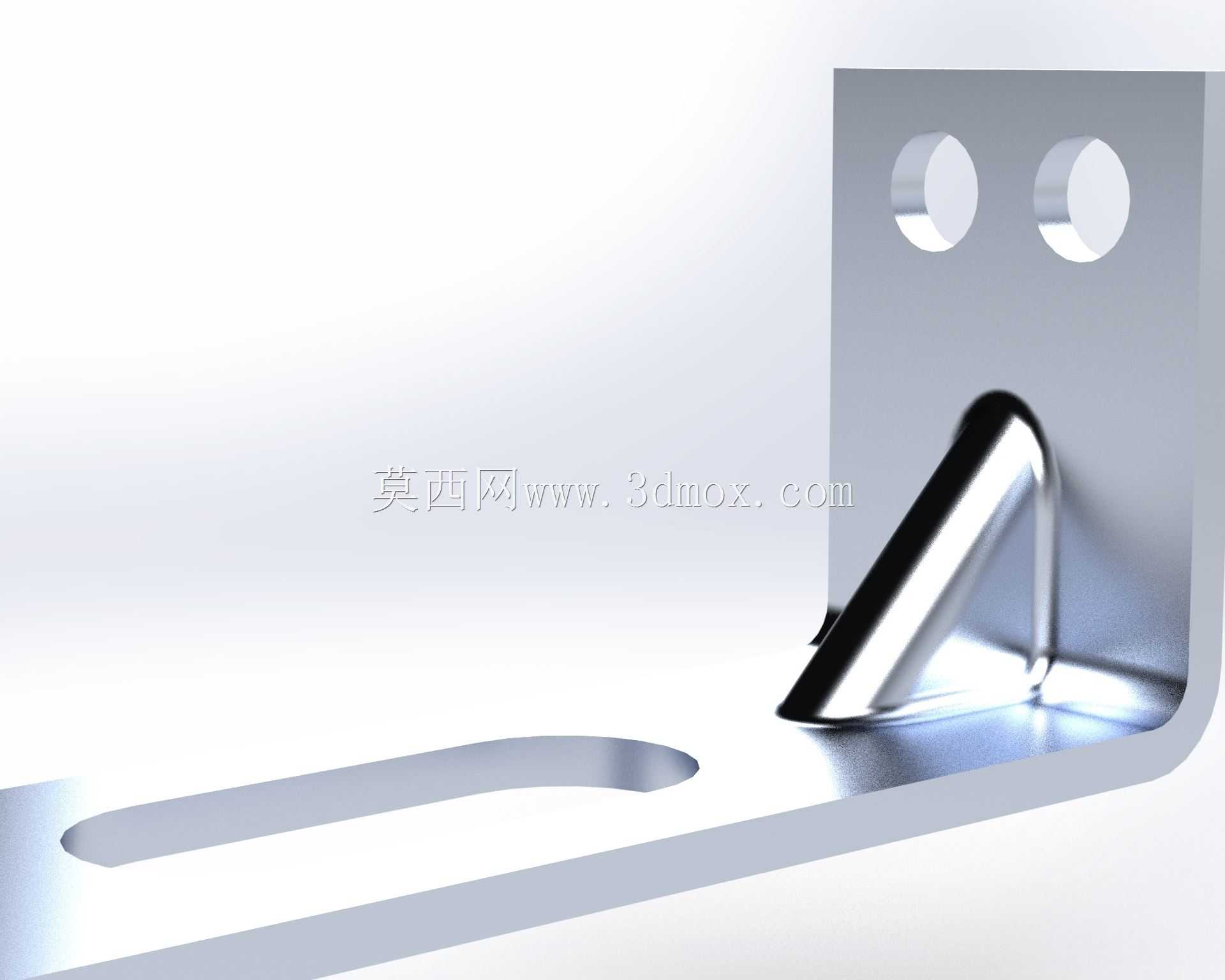

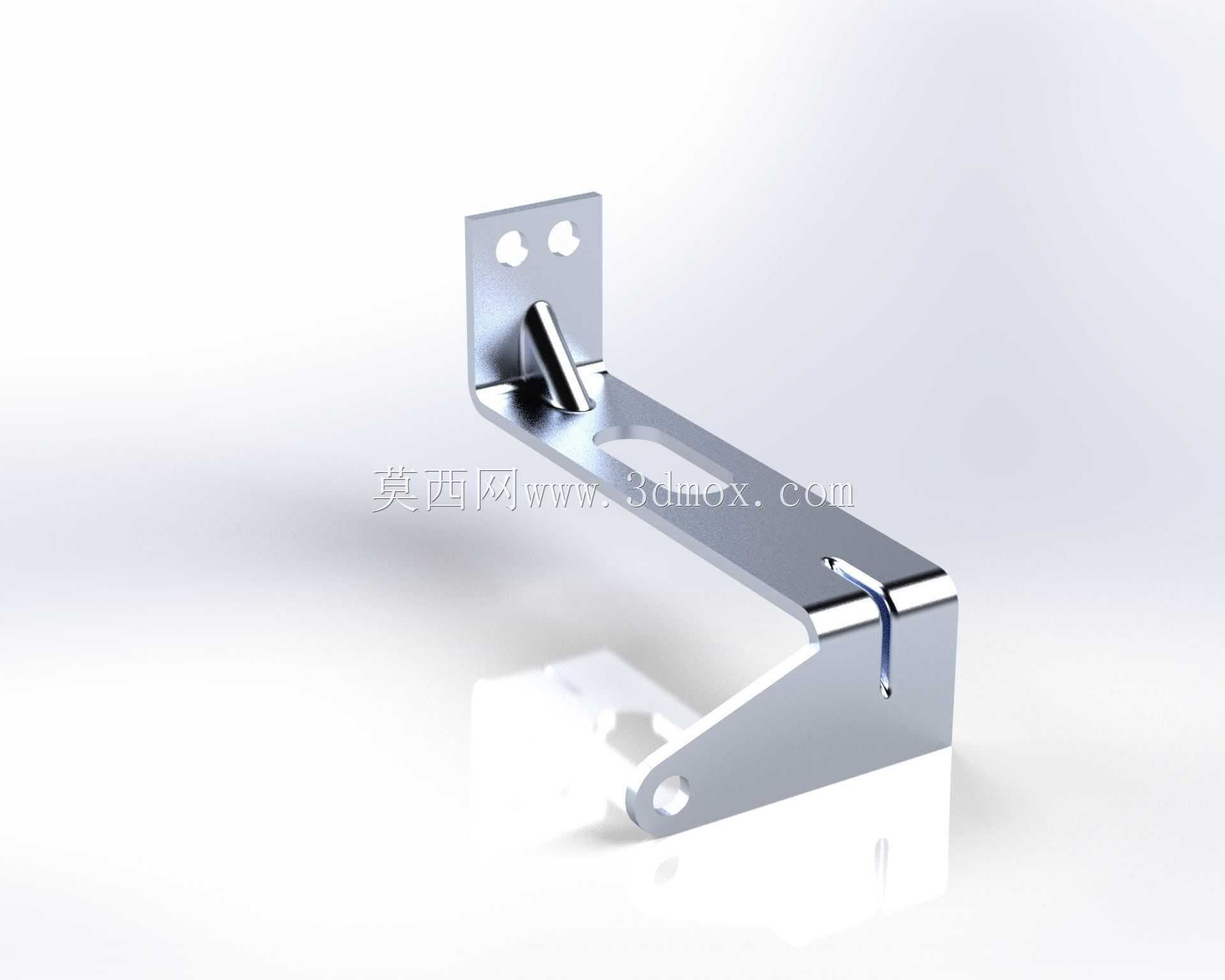

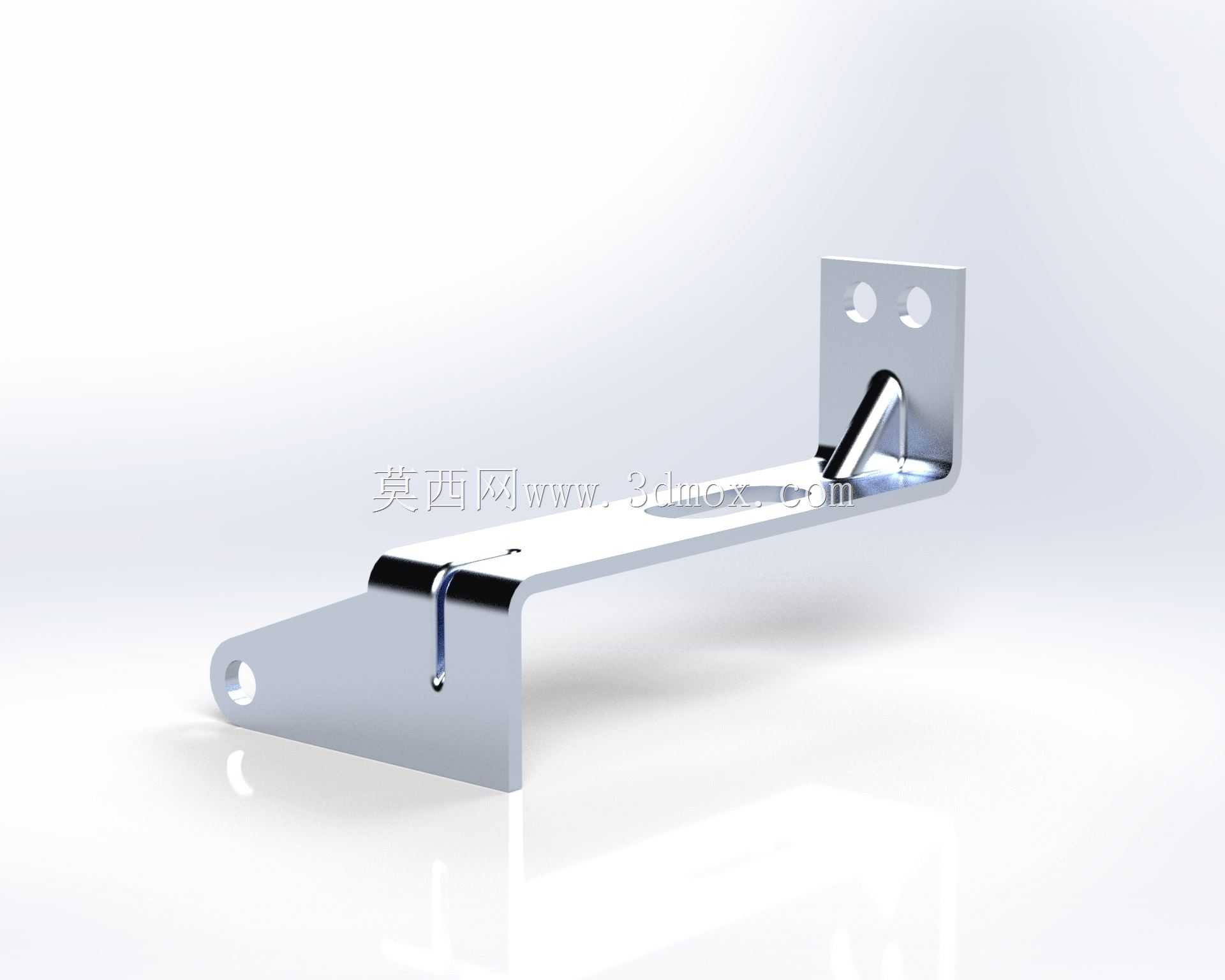

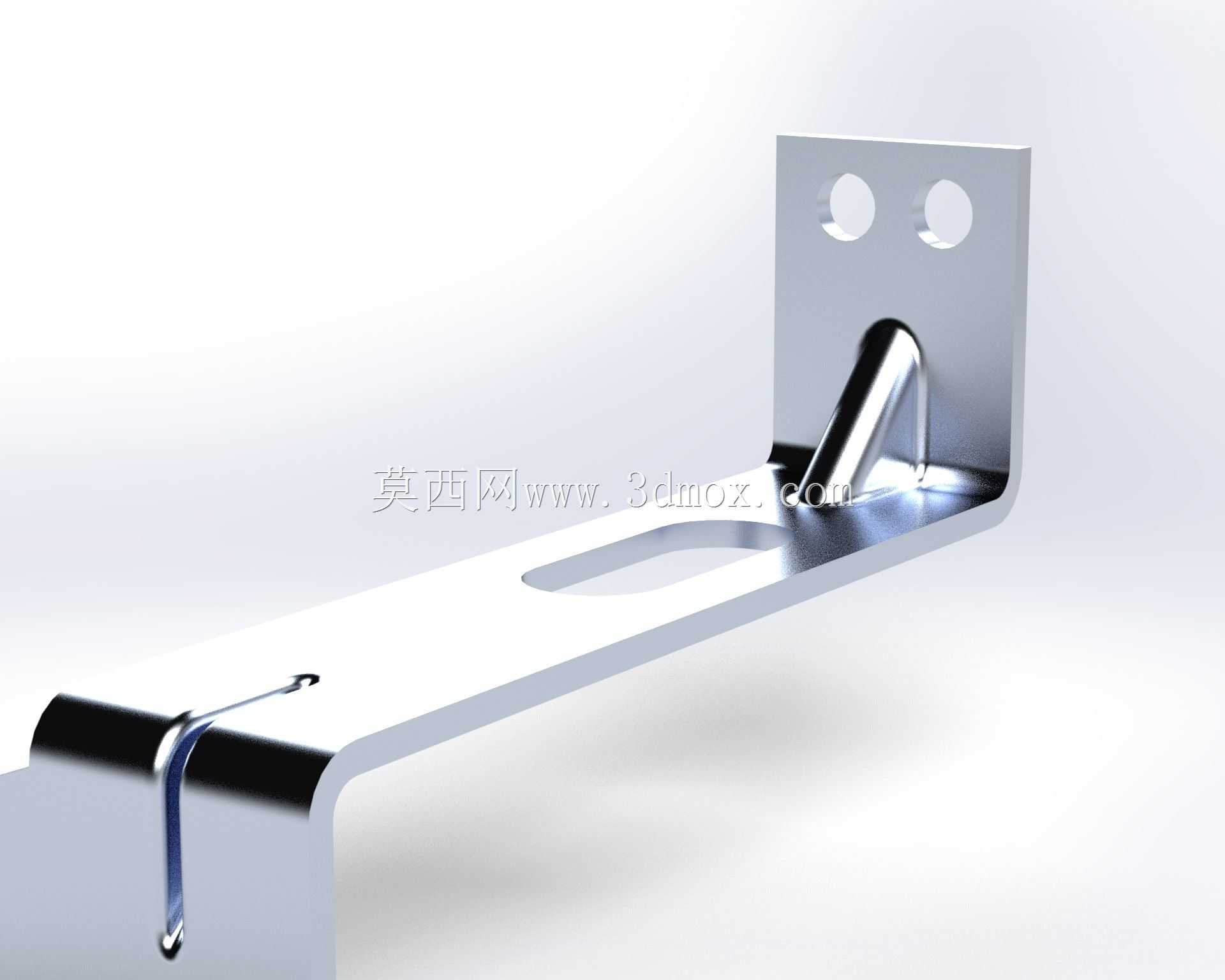

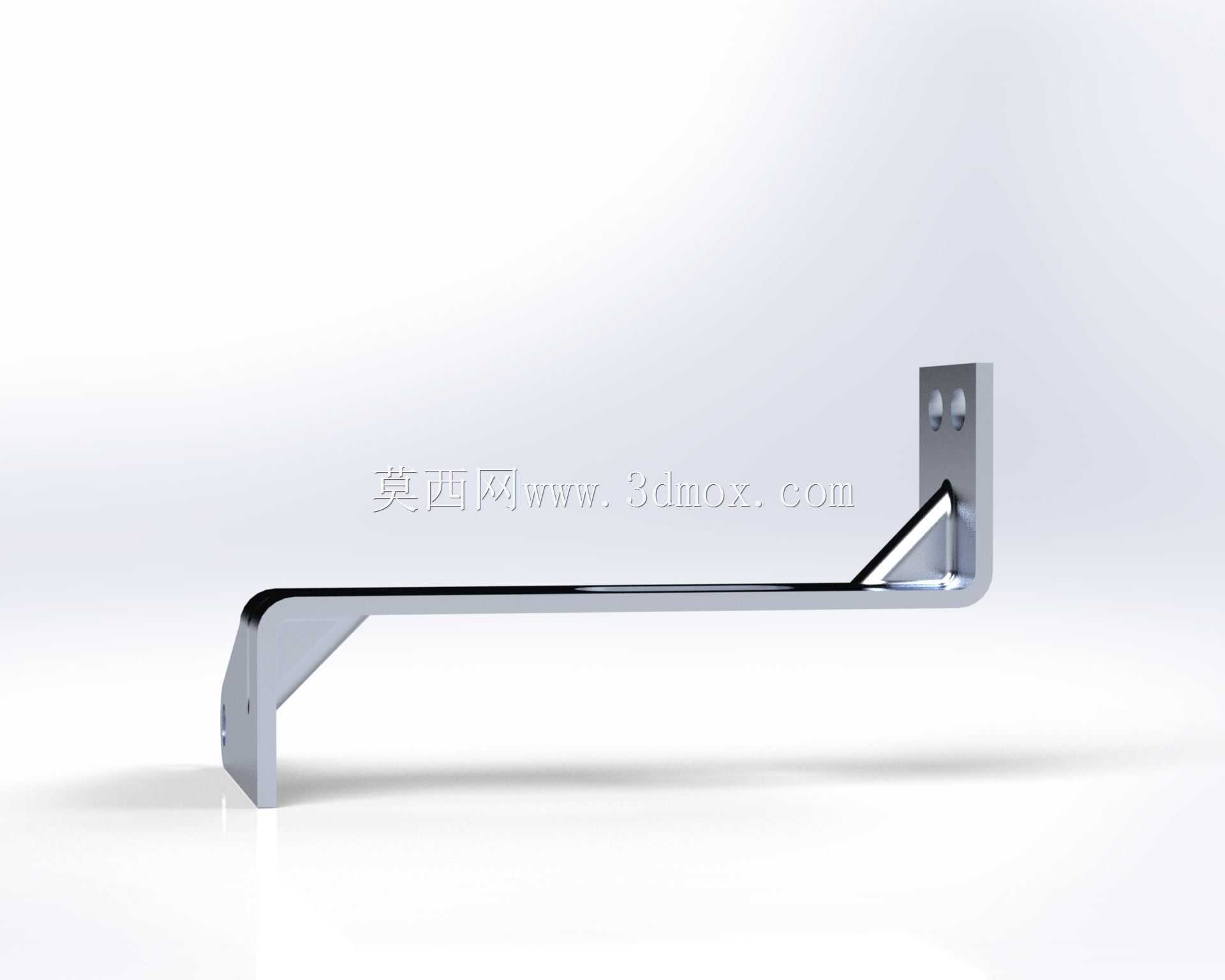

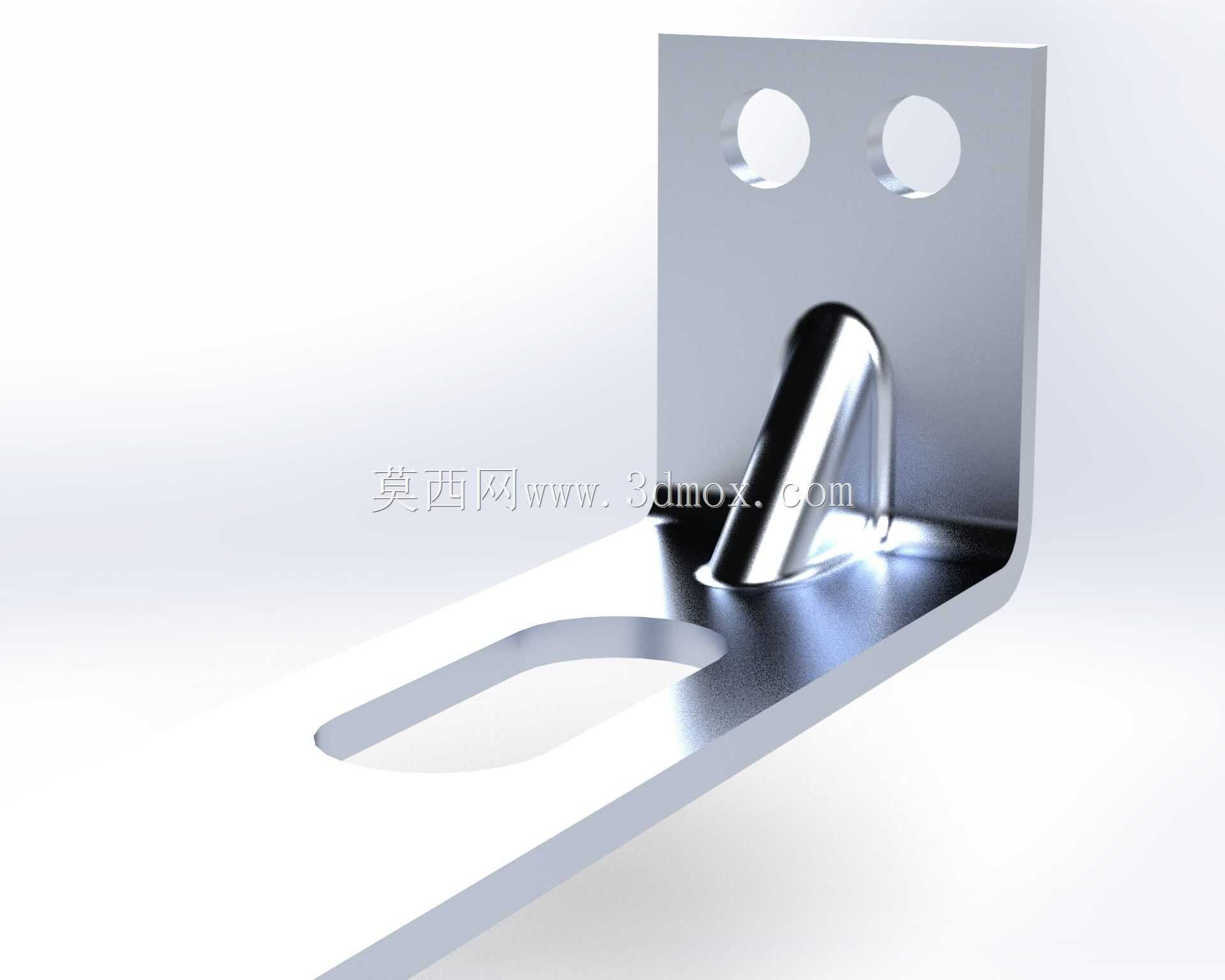

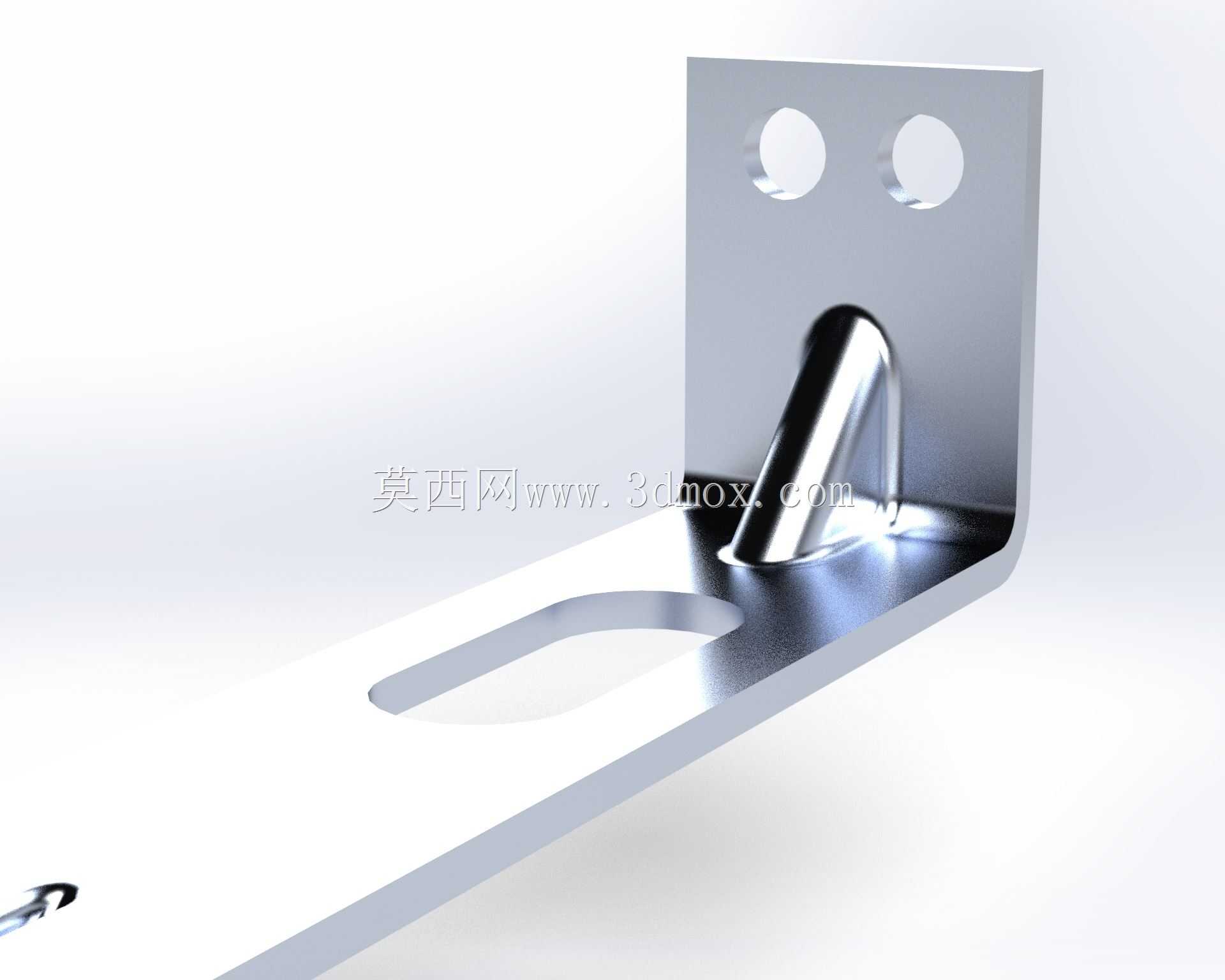

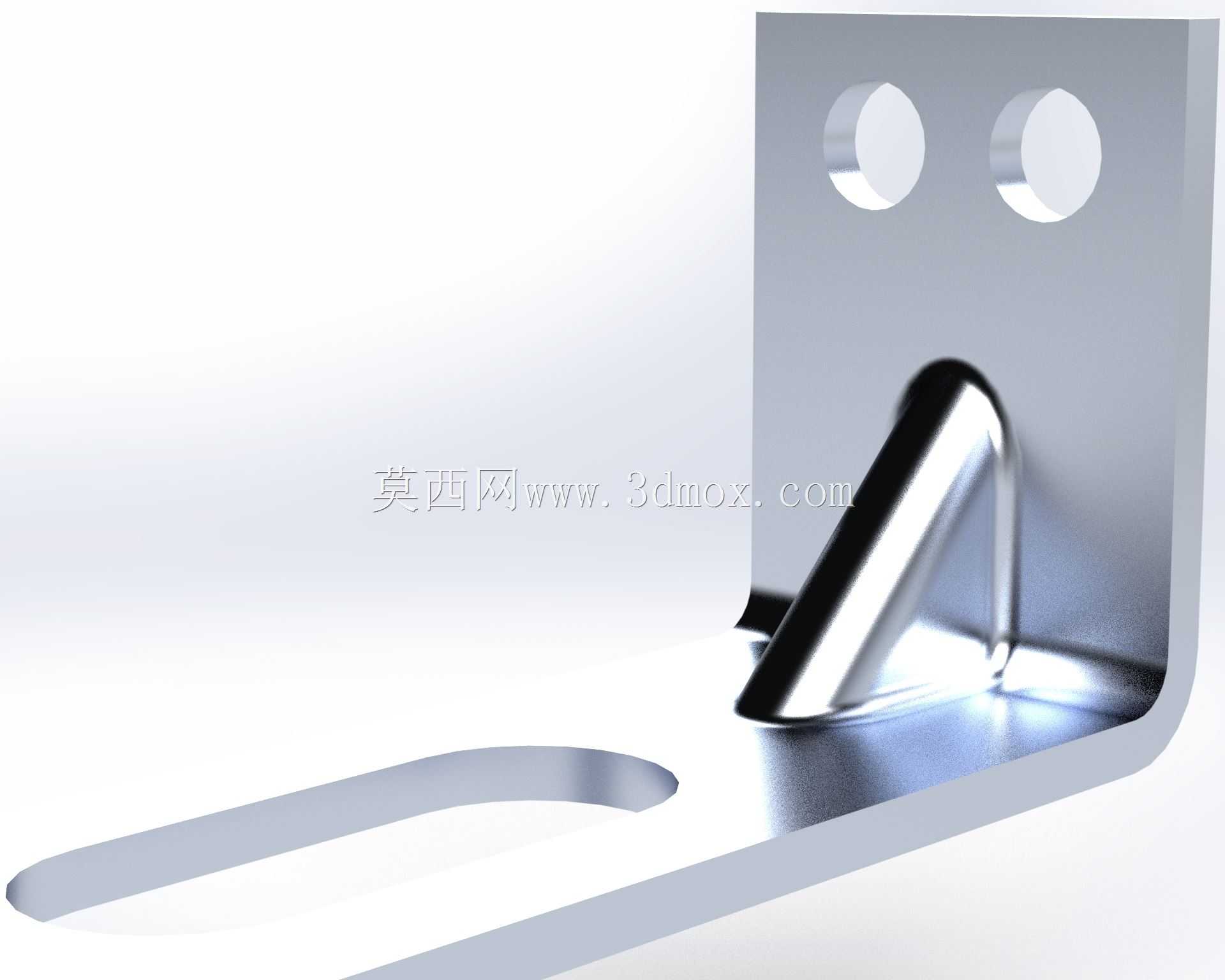

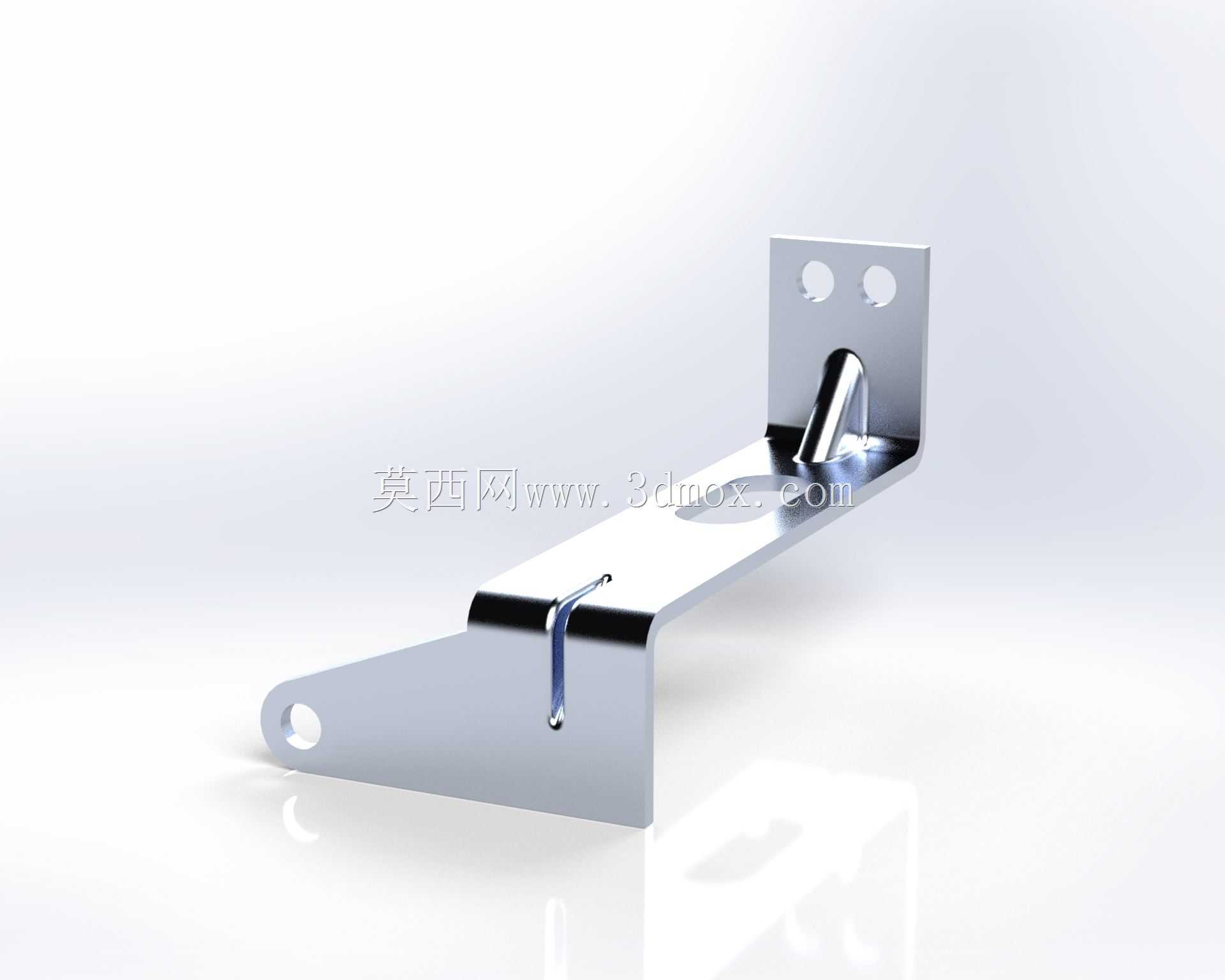

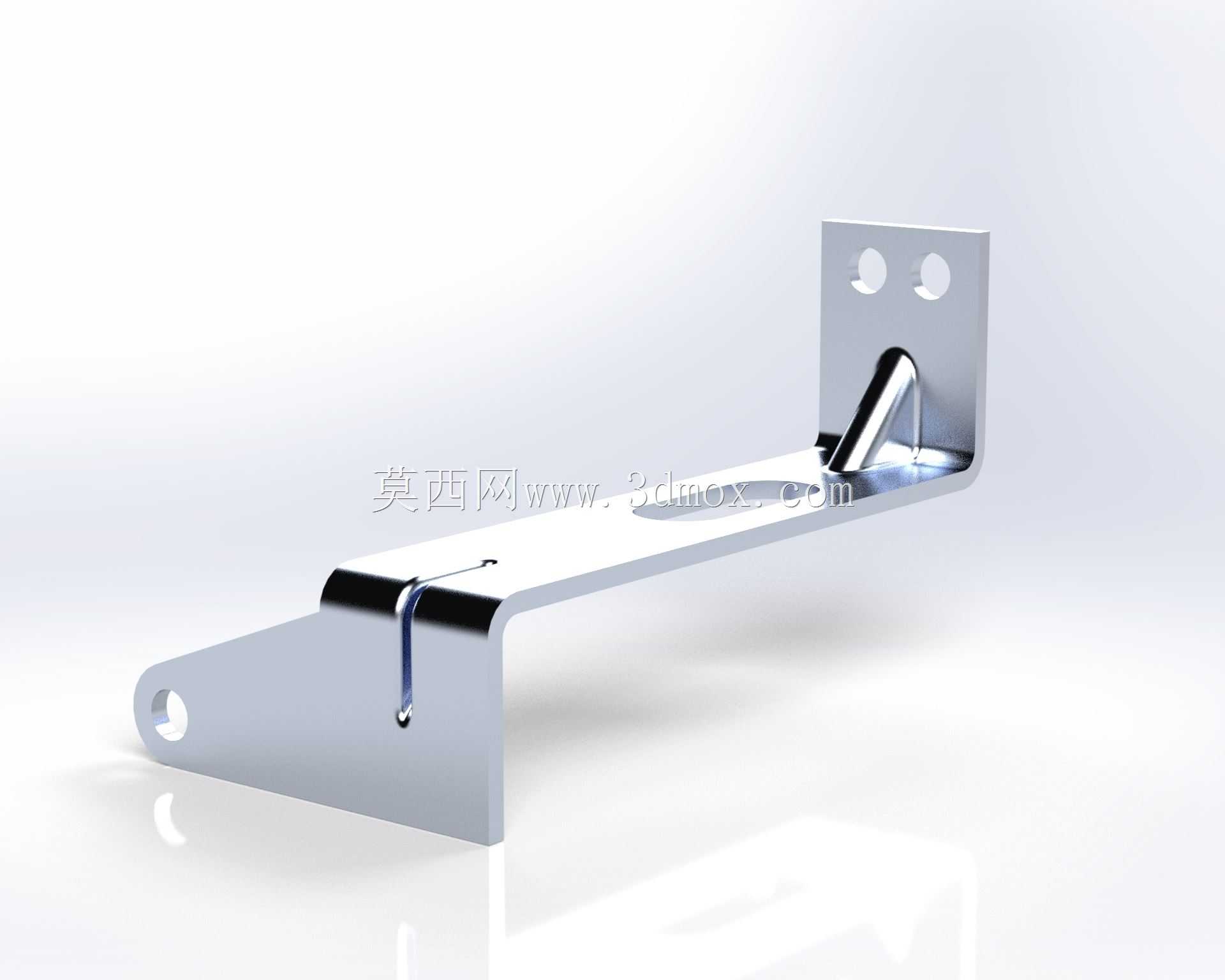

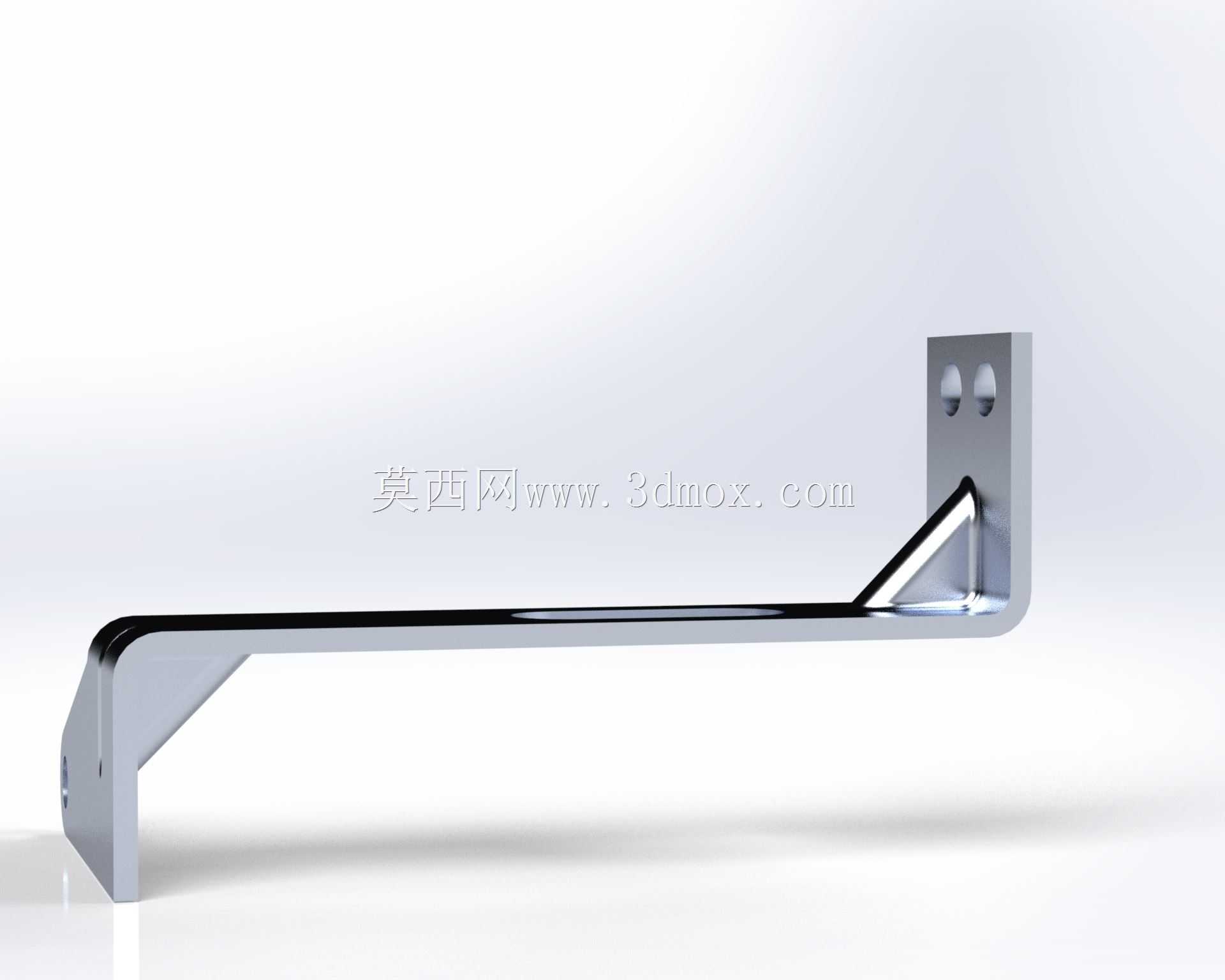

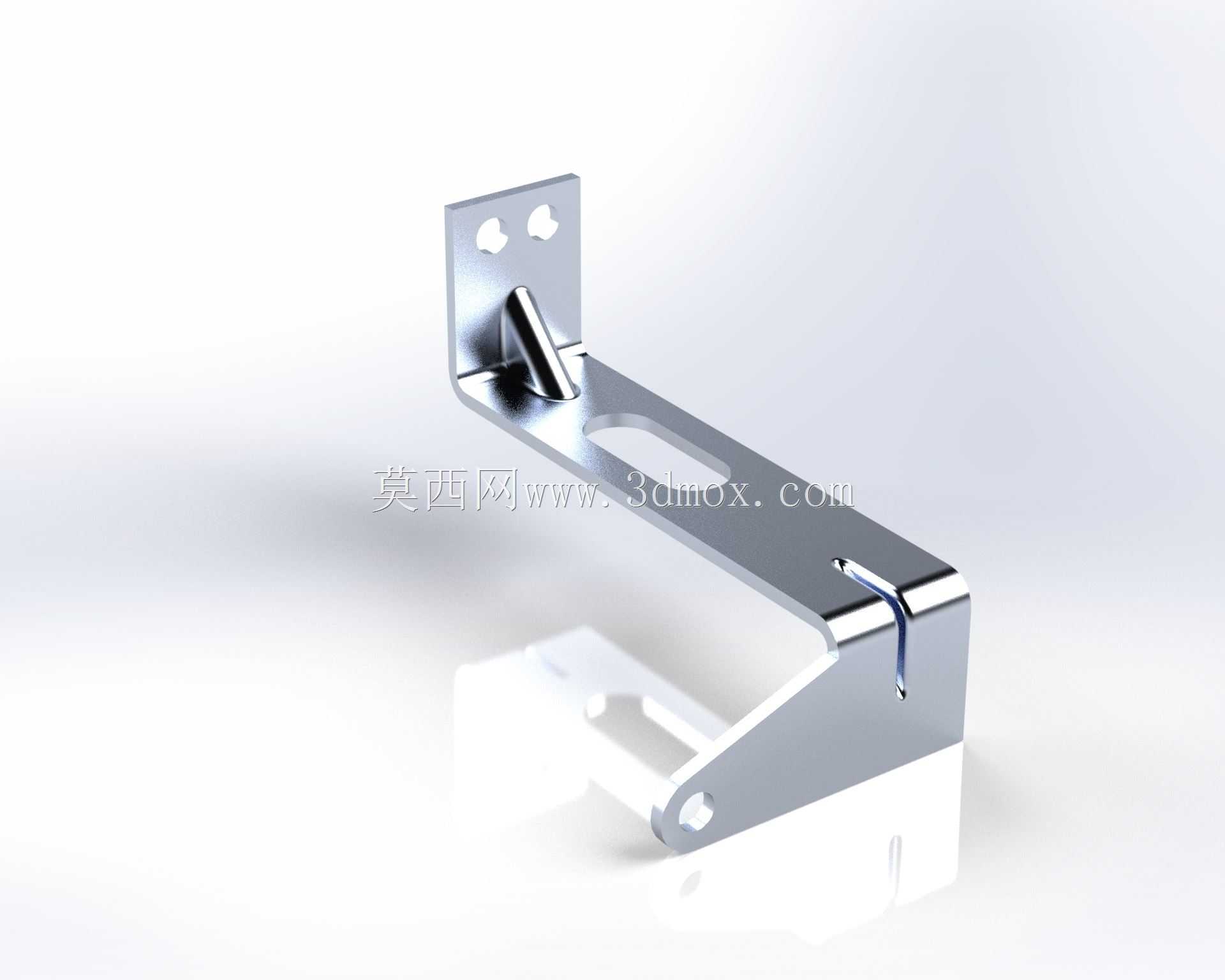

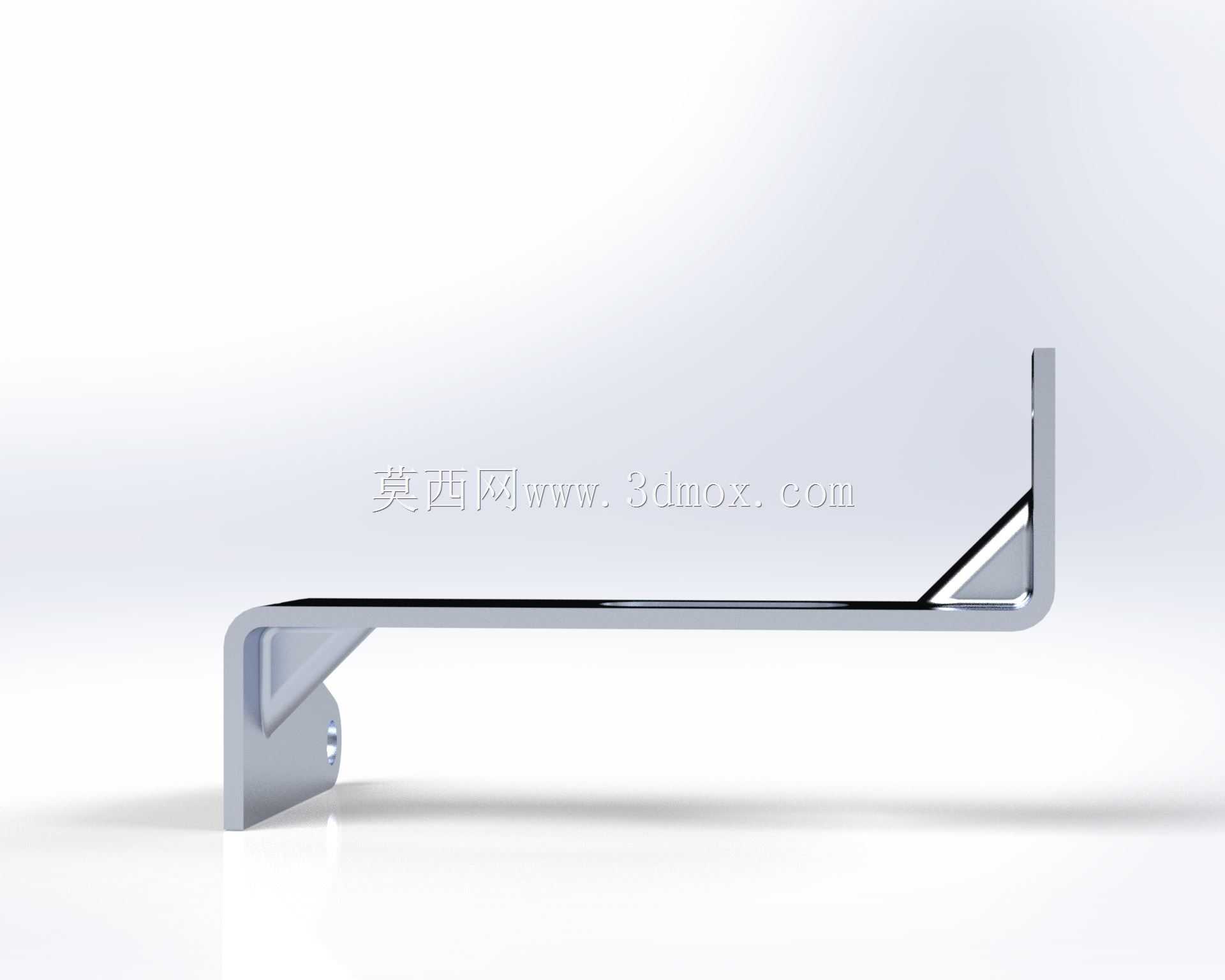

  在工业传感检测布局的现场,这类异形折弯支架是传感器安装固定环节里不起眼但直接决定检测精度的核心连接件,很多现场调试时出现的检测信号漂移、传感器位置偏移问题,追根溯源往往是支架的刚性、安装孔位匹配度或者折弯角度公差没达到要求。不同于标准的直角角码,这款支架采用多段非等长折弯结构,完全是针对特定安装空间的避让需求设计的——在很多设备的机架边角、传动部件侧方的狭窄安装位里,标准支架要么会和运动部件产生干涉,要么无法让传感器的检测面正对被测工件,这时候这种定制化的异形折弯支架就能解决空间适配的痛点。从结构细节来看,支架的折弯处都做了R角过渡处理,不是尖锐的直角折弯,这一点在钣金加工里很关键,既可以避免折弯处出现应力集中导致的开裂,尤其是采用铝合金板材加工时,尖锐折弯的外侧容易产生微裂纹,长期受设备振动影响会出现断裂风险,同时R角过渡也能减少安装时的锐边划伤风险,符合工业构件的安全设计要求。支架上的安装孔做了差异化设计,一端是两个圆形固定孔,用于和设备机架的预设螺柱锁紧,保证支架和安装基面的连接刚性,避免设备运行时的振动带动支架晃动;另一端设置了长圆形的腰型孔,这个设计是给传感器安装预留调整余量的,现场调试时可以沿着腰型孔的长度方向微调传感器的前后位置,匹配不同的检测距离要求,不用重新打孔或者更换支架,大幅降低现场调试的工作量。从尺寸边界来看,支架最长边的轮廓尺寸控制在162mm,整体外伸的最大高度为50mm,安装基面的横向跨度为80mm,

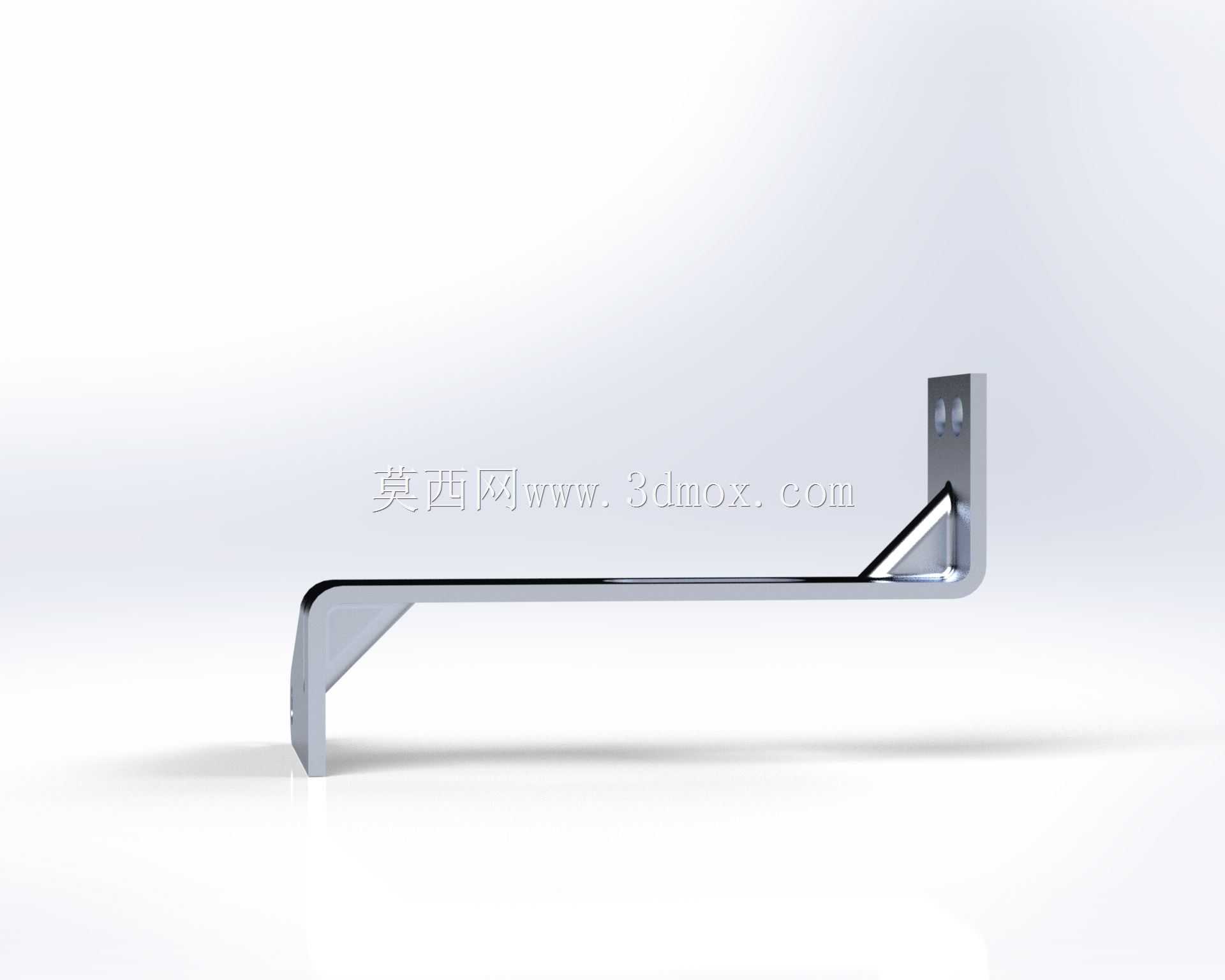

  这个尺寸边界刚好适配多数中小型光电传感器、接近开关的安装空间需求,不会因为支架体积过大占用过多设备内部空间,也不会因为尺寸太小导致安装后刚性不足。折弯段的角度经过精准计算,其中一段斜向折弯的角度刚好让传感器的检测轴线和被测工件的运动方向形成最佳检测夹角,避免出现检测盲区,比如在输送线的工件到位检测场景里,传感器如果垂直正对输送面,容易被工件表面的切屑、灰尘遮挡镜头,采用带倾斜角度的支架安装,既能保证检测距离符合传感器的量程要求,又能减少杂物堆积对检测面的污染。支架的板材厚度选用兼顾刚性和轻量化的规格,整体重量控制在118g左右,不会给安装基面带来额外的负重,同时在设备持续运行的振动环境下,不会出现支架共振导致的传感器信号波动。

  在实际应用场景里,这类支架除了用于传感器安装,还可以在小型气动管路的固定、弱电线路的走线支撑场景里替代定制加工件,因为其折弯结构自带的空间避让特性,很多需要跨接两个不在同一平面的安装点时,不用额外拼接多个标准角码,单个支架就能完成跨接固定,减少安装点的数量,提升整体结构的稳定性。设计这类支架的时候,首先要明确安装点的空间坐标,先确定两个安装面的相对位置关系,再反向推导折弯段的长度和角度,同时要预留足够的安装操作空间,比如固定螺丝的锁紧空间不能被折弯边挡住,不然现场安装时扳手无法伸到锁紧位置,会大幅提升安装难度;其次要核算折弯后的干涉边界,要模拟支架安装后周边运动部件的运动轨迹,确保在全行程范围内不会和支架产生刮碰,

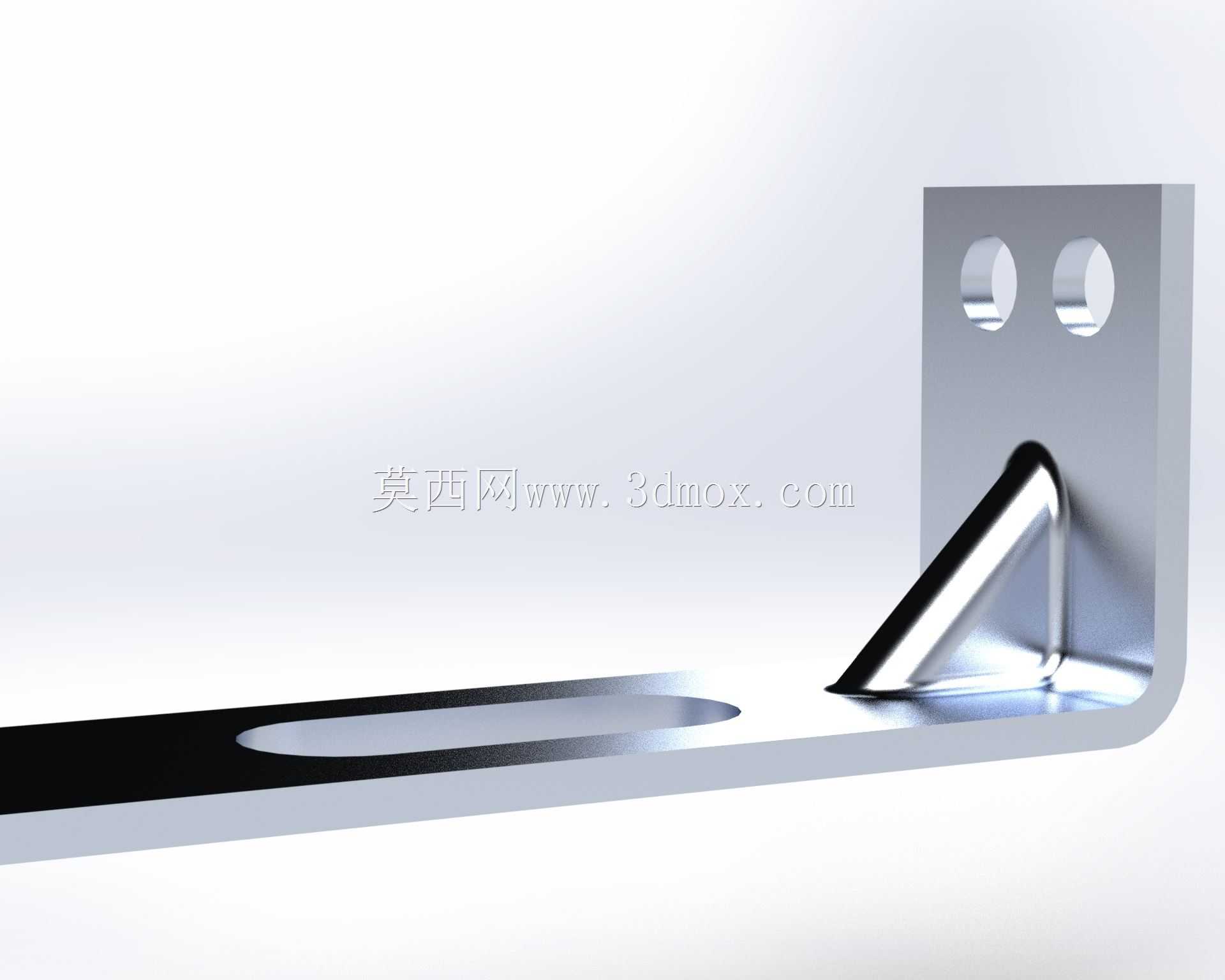

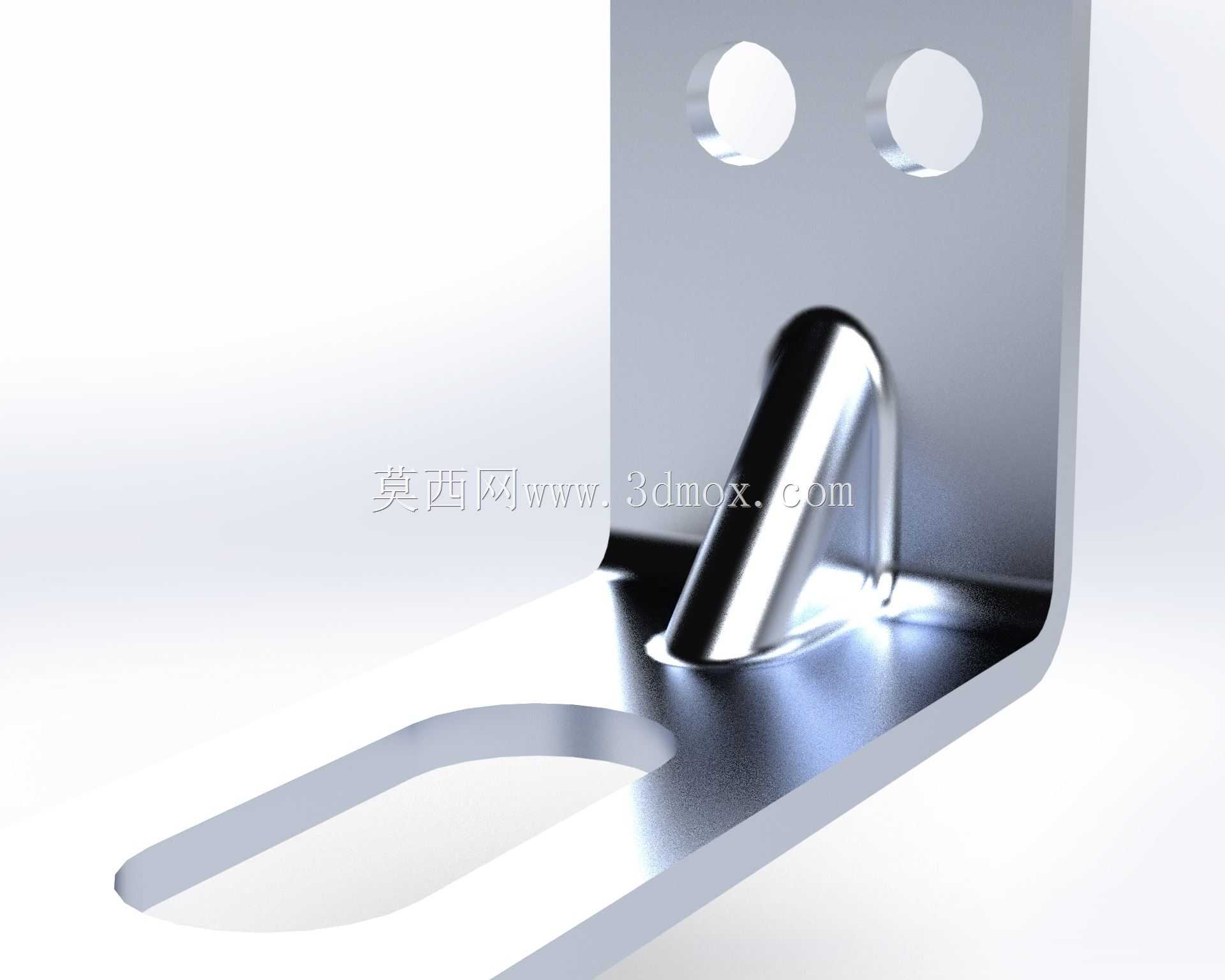

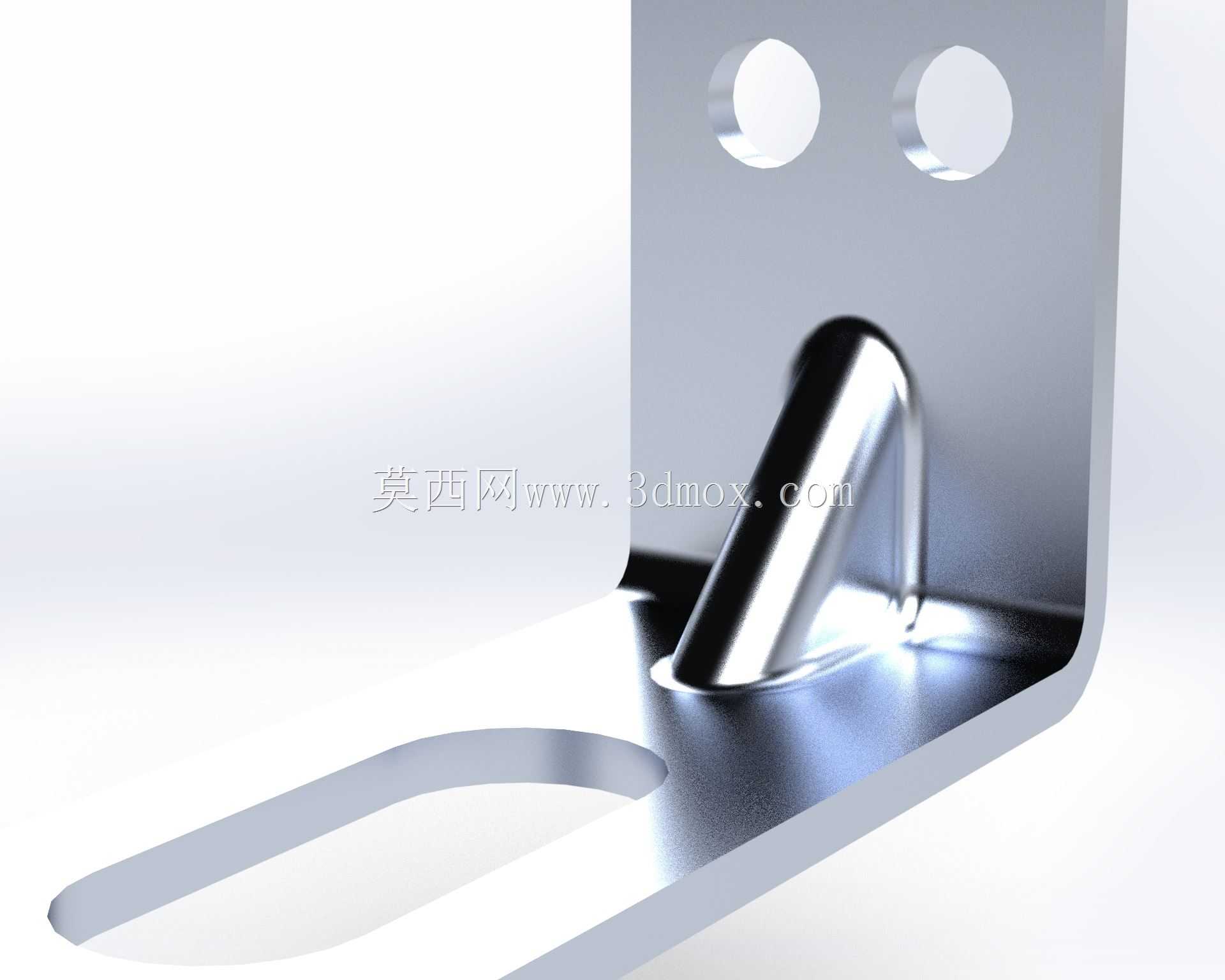

  很多新手设计这类支架时只考虑静态的安装位置,忽略了运动部件的行程,设备运行时就会出现支架被撞变形、传感器被撞坏的问题。另外,支架的表面处理采用常规的钣金氧化处理,既可以提升铝合金板材的防腐蚀能力,在车间多油污、多湿气的环境下长时间使用不会出现锈蚀,也不会因为表面涂层过厚影响安装孔的配合精度。腰型孔的长度设置为30mm,这个调整量覆盖了多数同类型传感器的安装距离调整需求,不会因为调整行程过长导致支架该位置的刚性下降,也不会因为行程太短无法满足调试需求。折弯处的内R角和板材厚度匹配,保证折弯后板材的外侧延展率在材料允许范围内,不会出现折弯开裂的问题,同时折弯后的平面度公差控制在合理范围内,保证支架和安装基面贴合时不会出现间隙,锁紧后不会出现应力变形。
