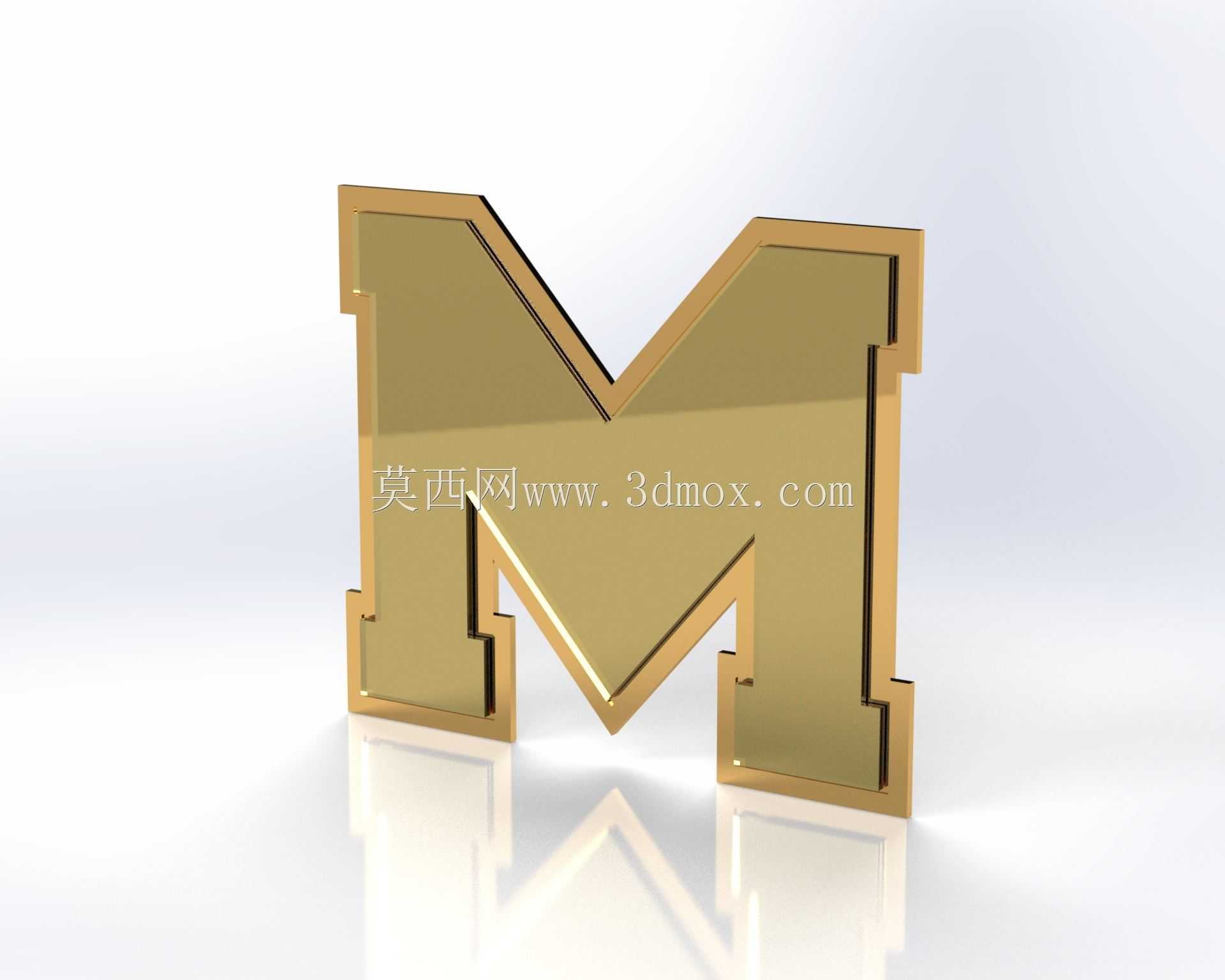

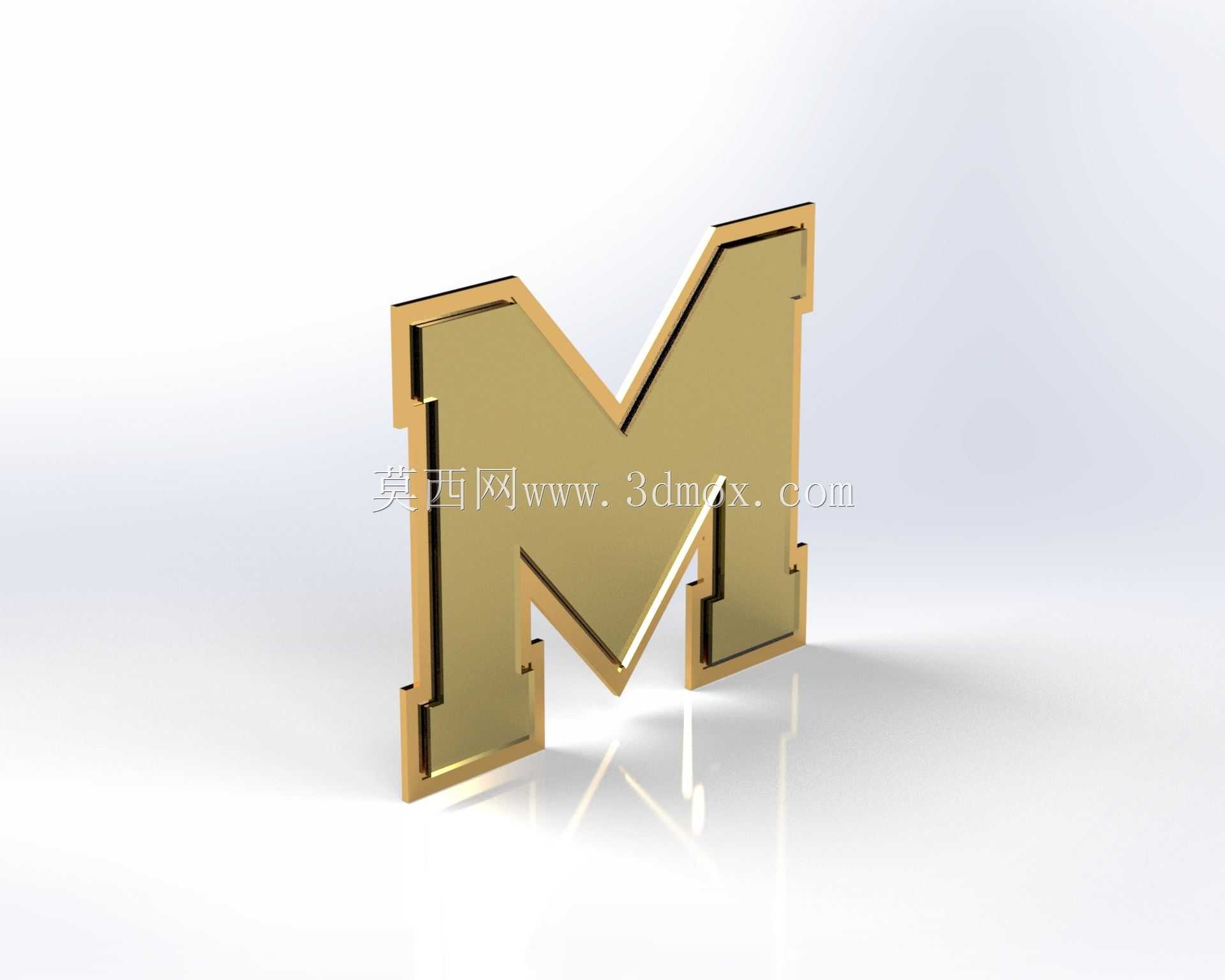

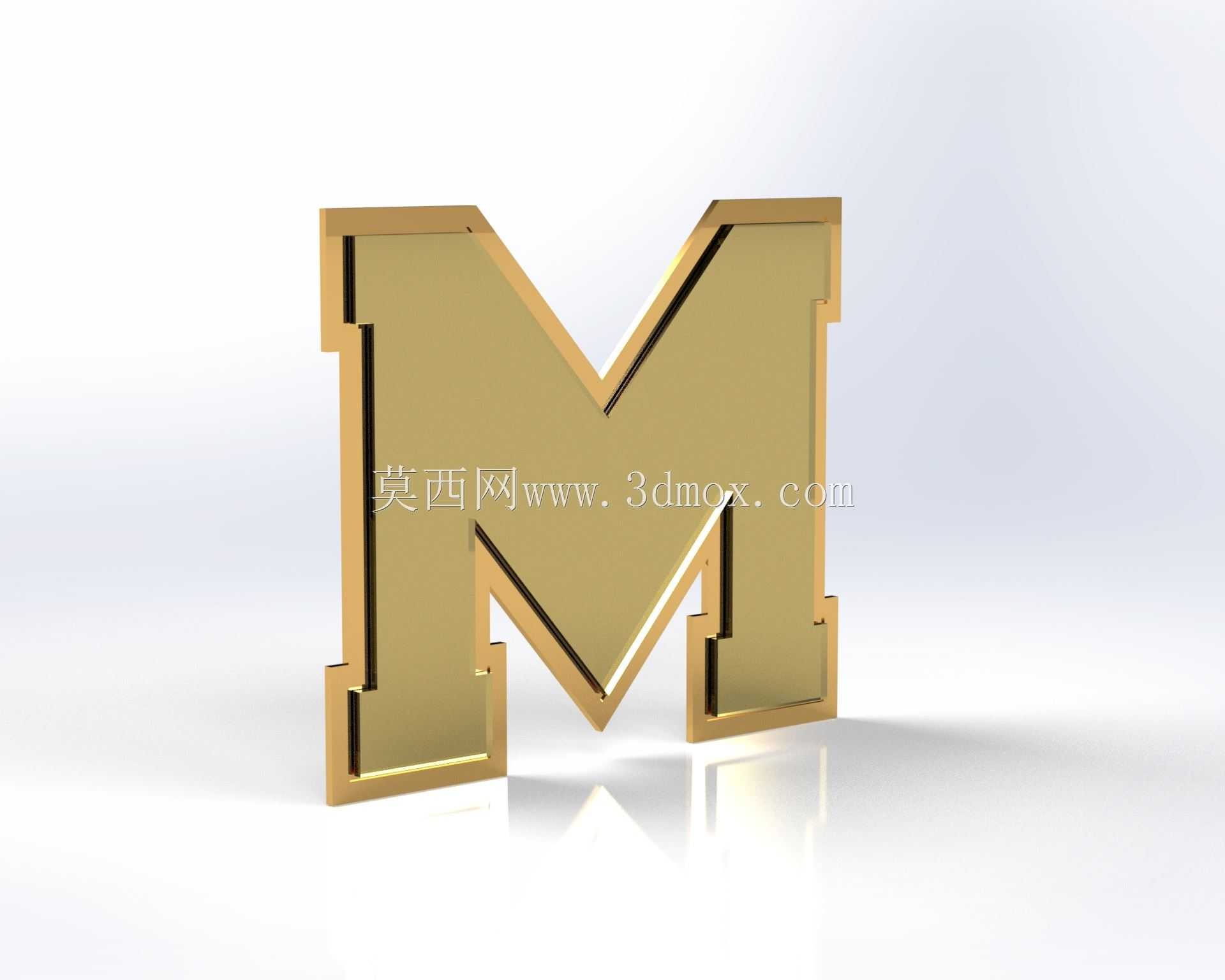

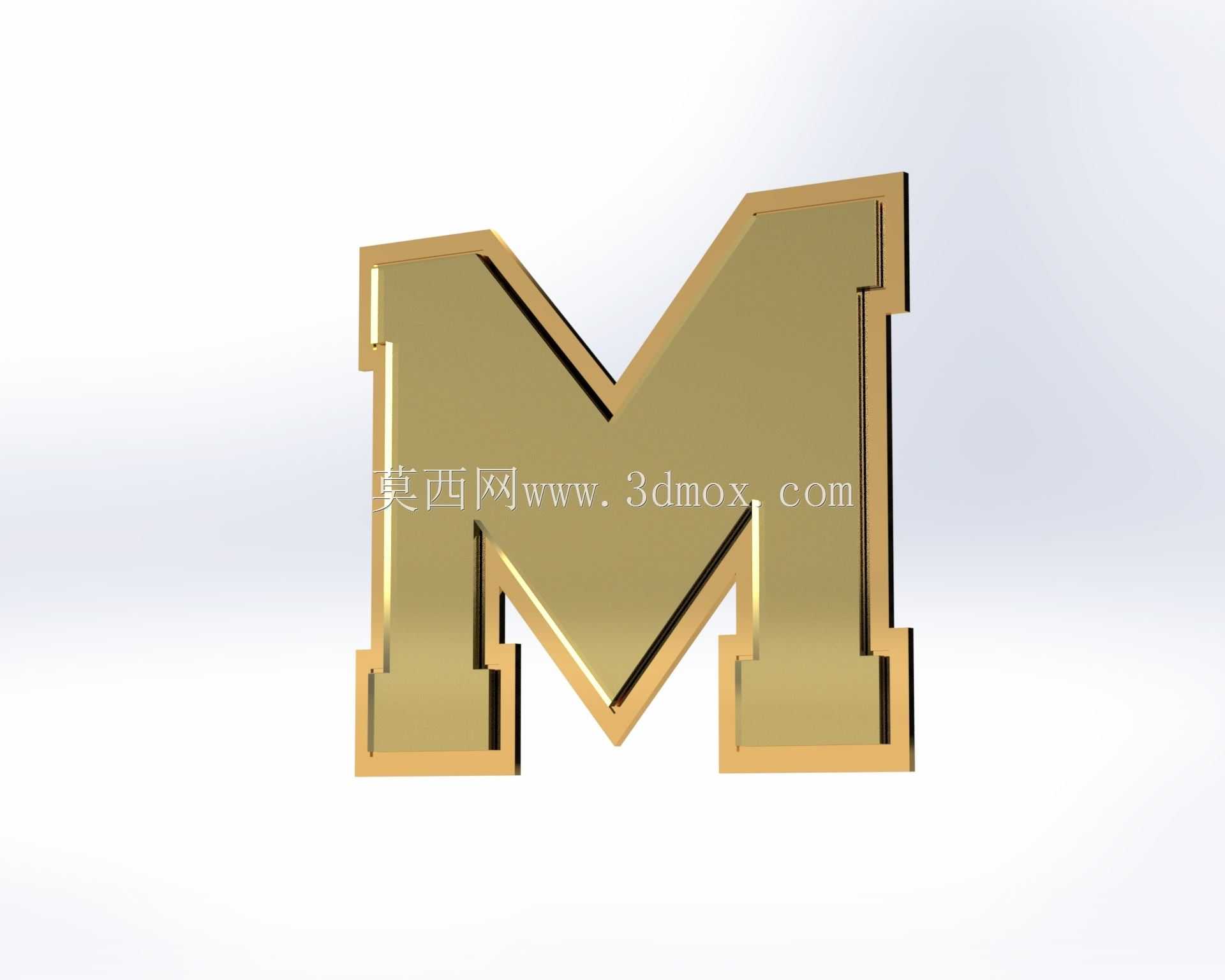

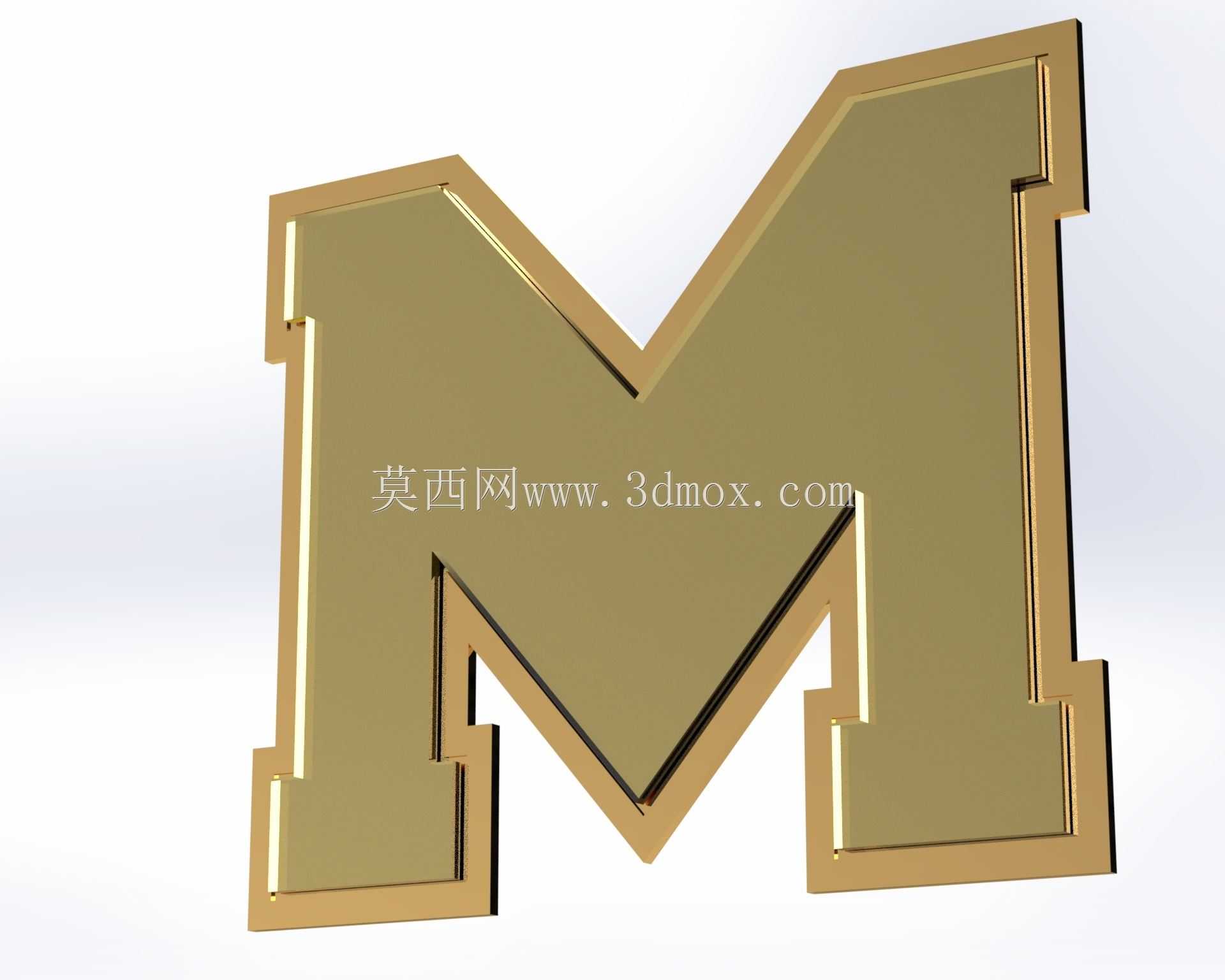

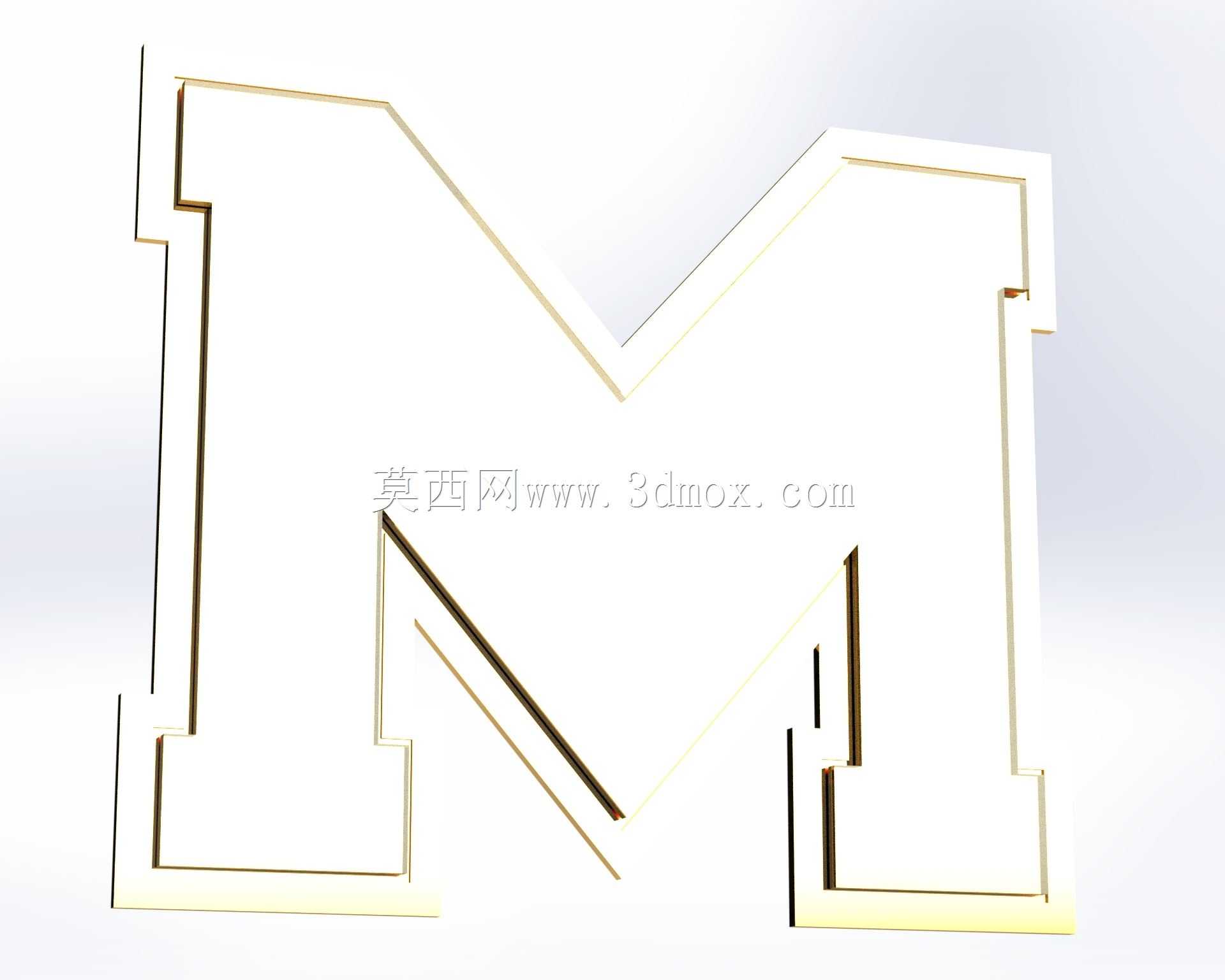

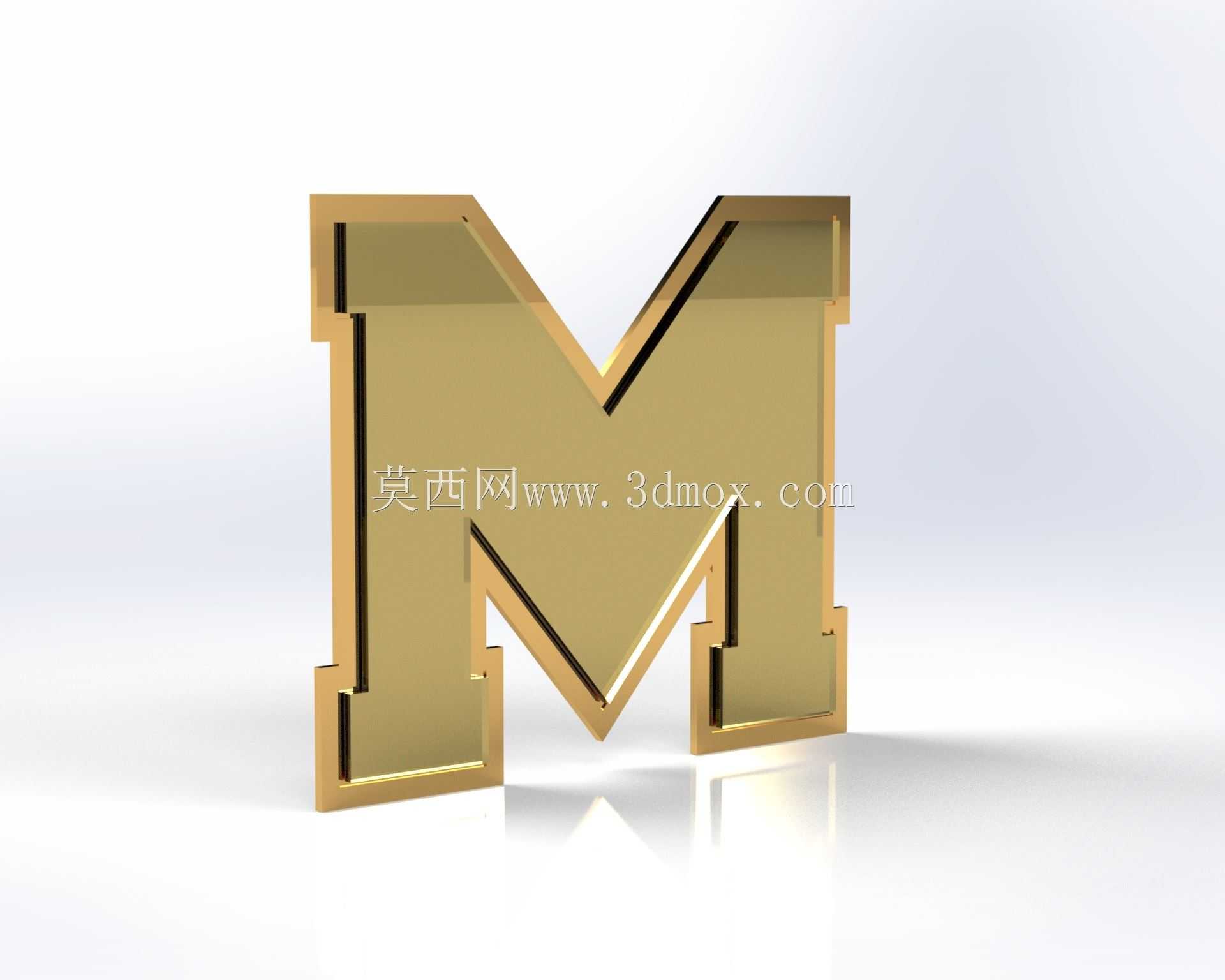

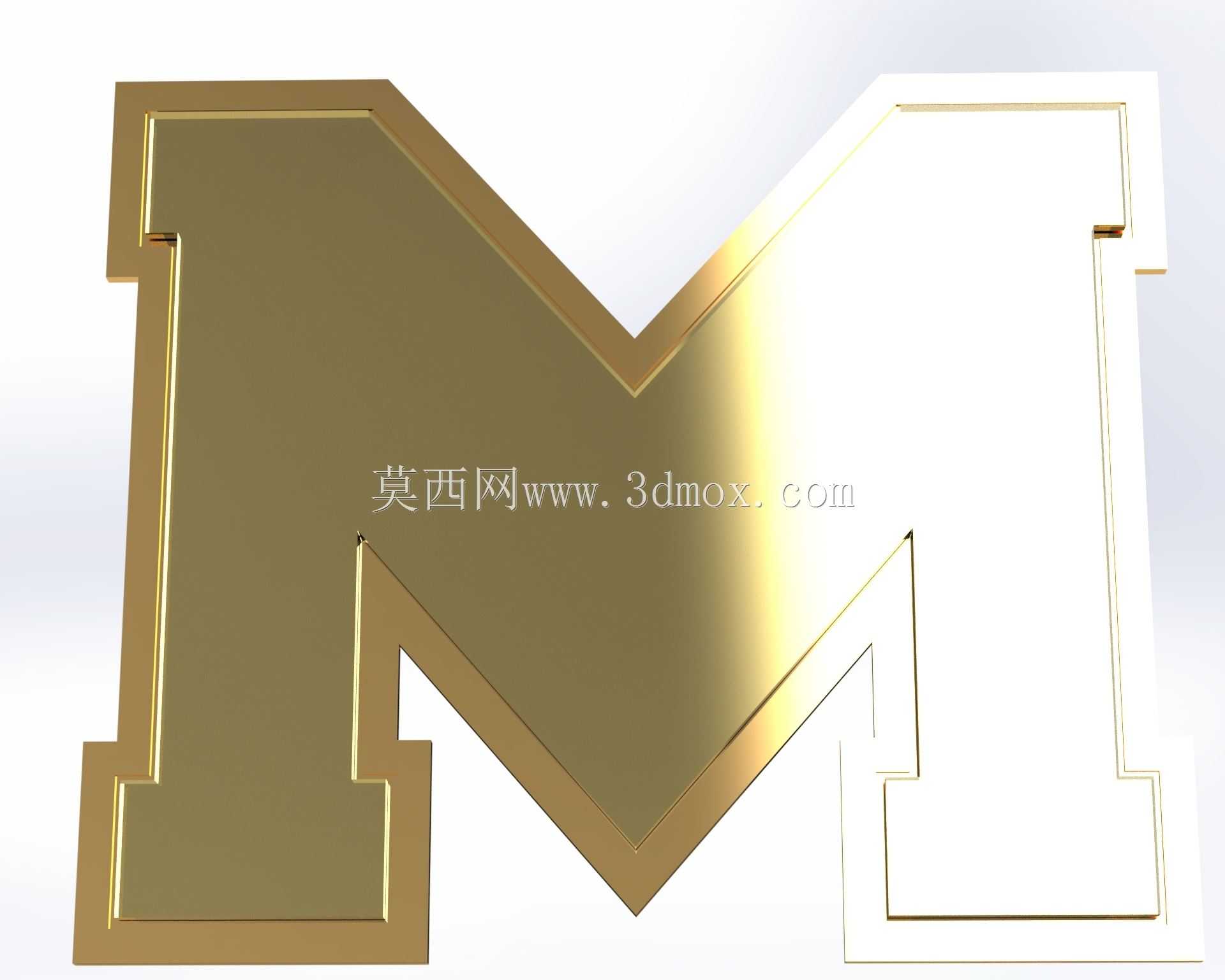

金属质感M形挤压凸台标识结构设计

　　在工业标识、设备铭牌以及工装定位组件的设计场景中，这类带立体凸起效果的M形结构件应用覆盖范围极广，小到设备操作面板的功能标识块，大到生产线工位的立体导向标识，都能见到这类挤压凸台结构的身影。不同于平面印刷的标识件，挤压成型的凸台结构依靠自身立体形态实现触感识别与视觉强化，即便在光线不足的车间环境下，操作人员也能通过触摸快速识别对应标识，同时立体结构的抗磨损性能远优于平面印刷层，在长期有油污、粉尘接触的工业场景中，不会出现标识脱落、模糊的问题。

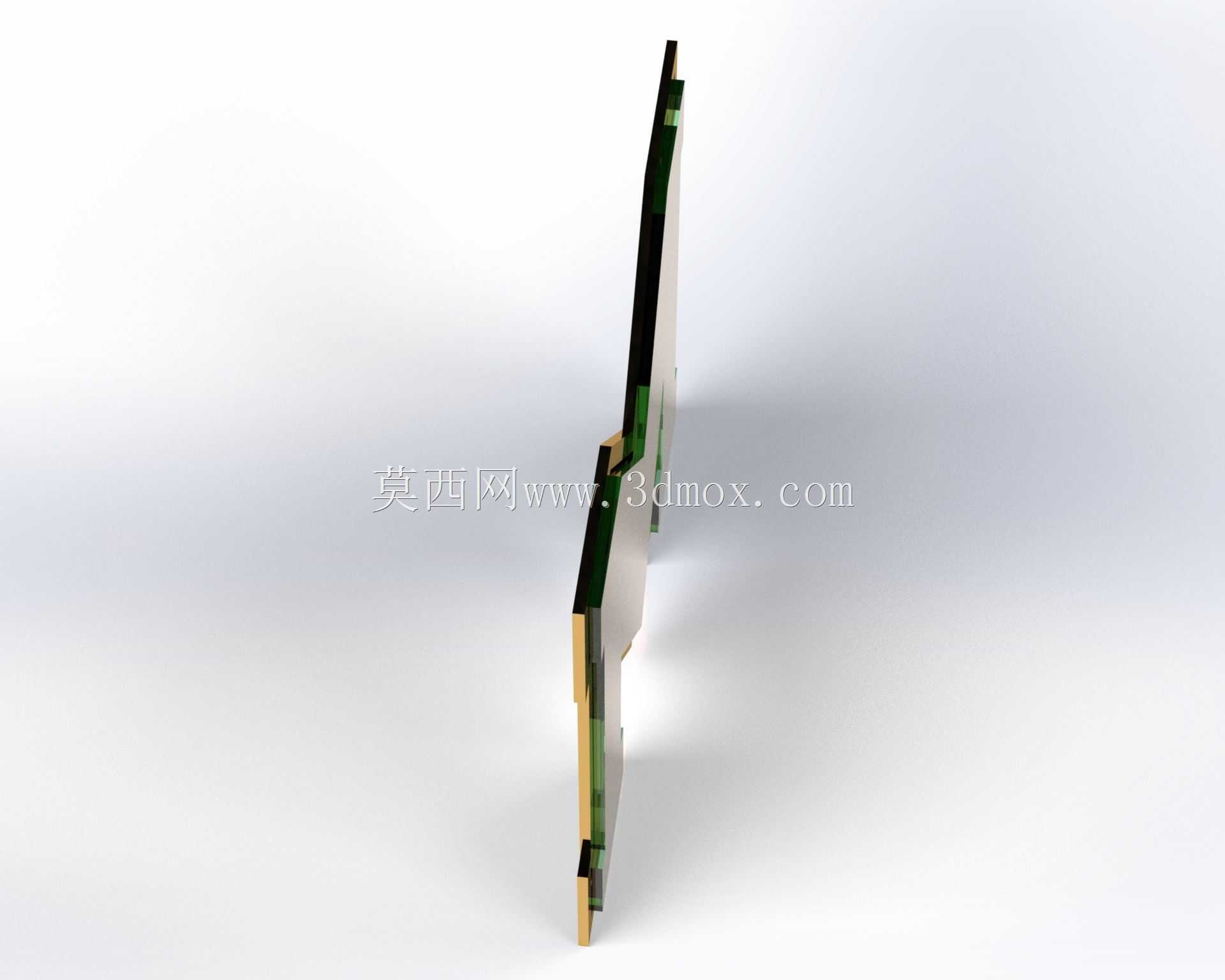

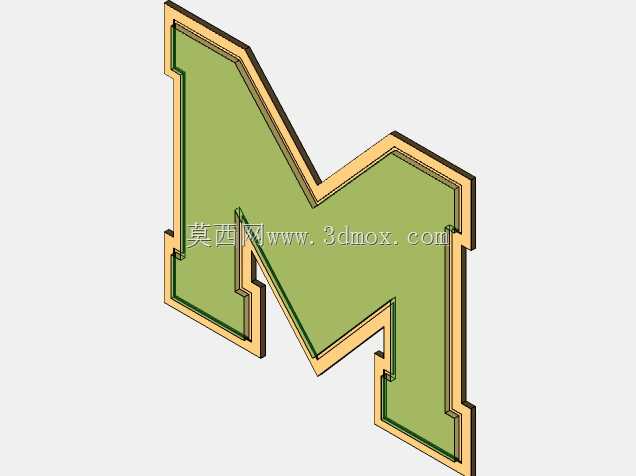

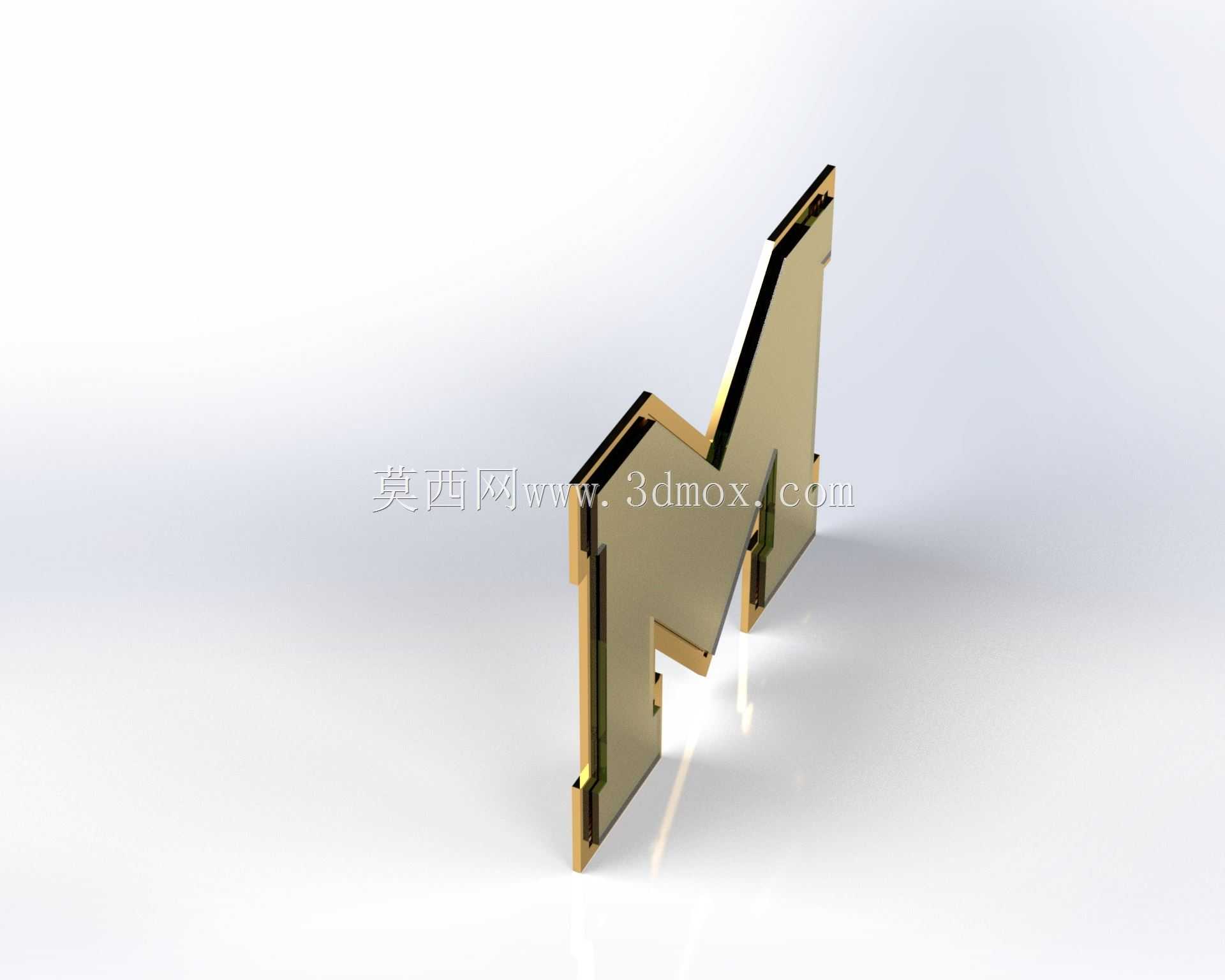

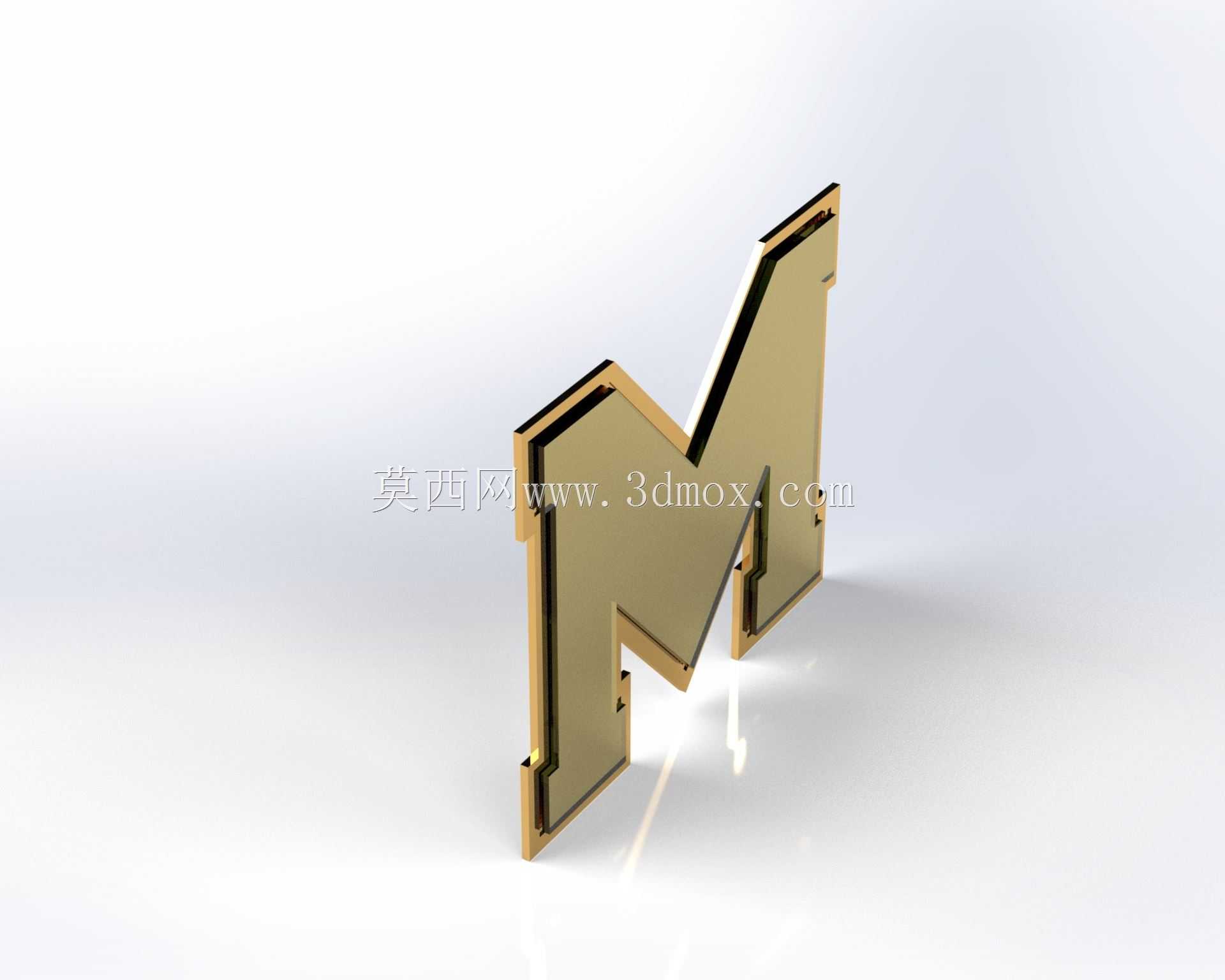

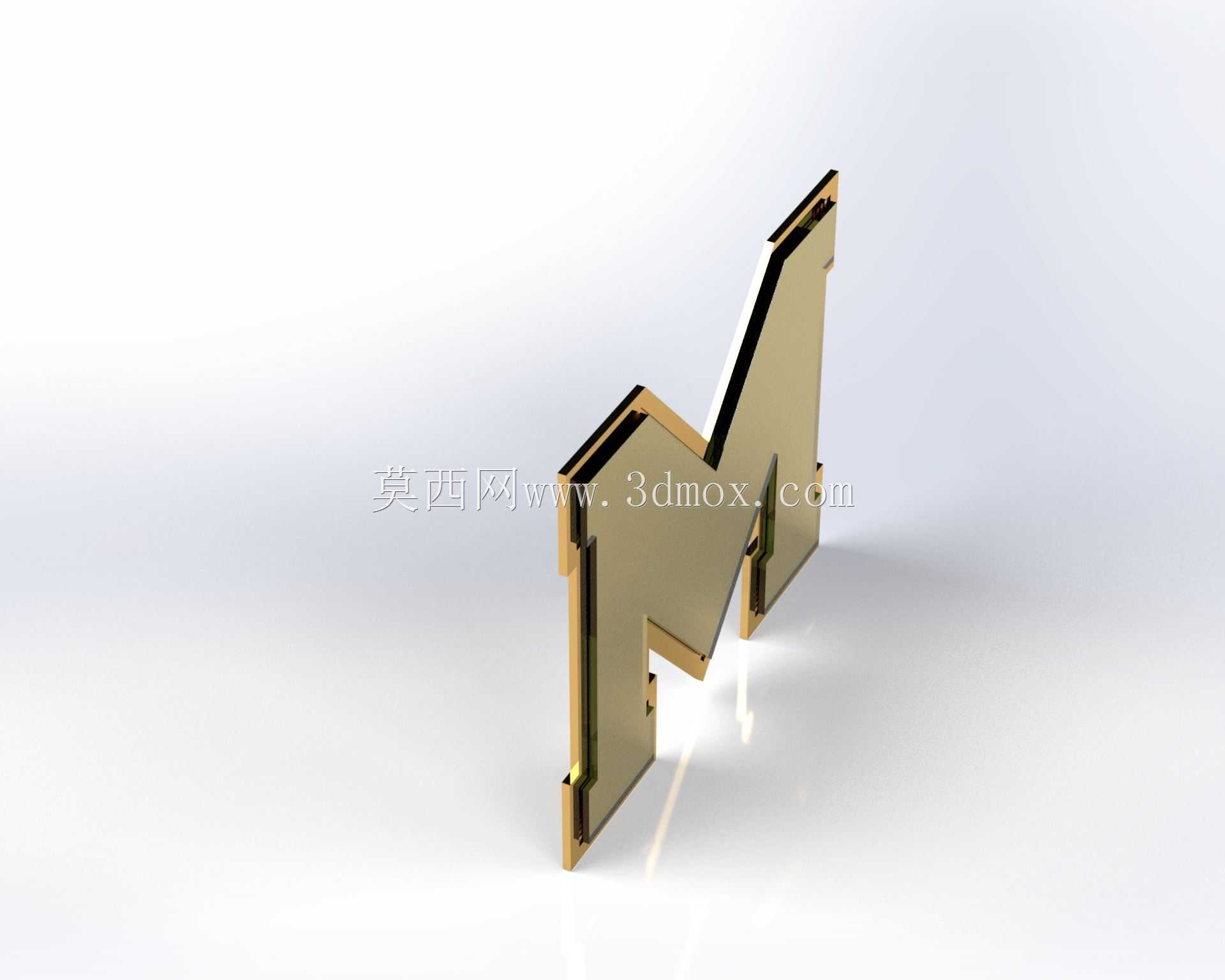

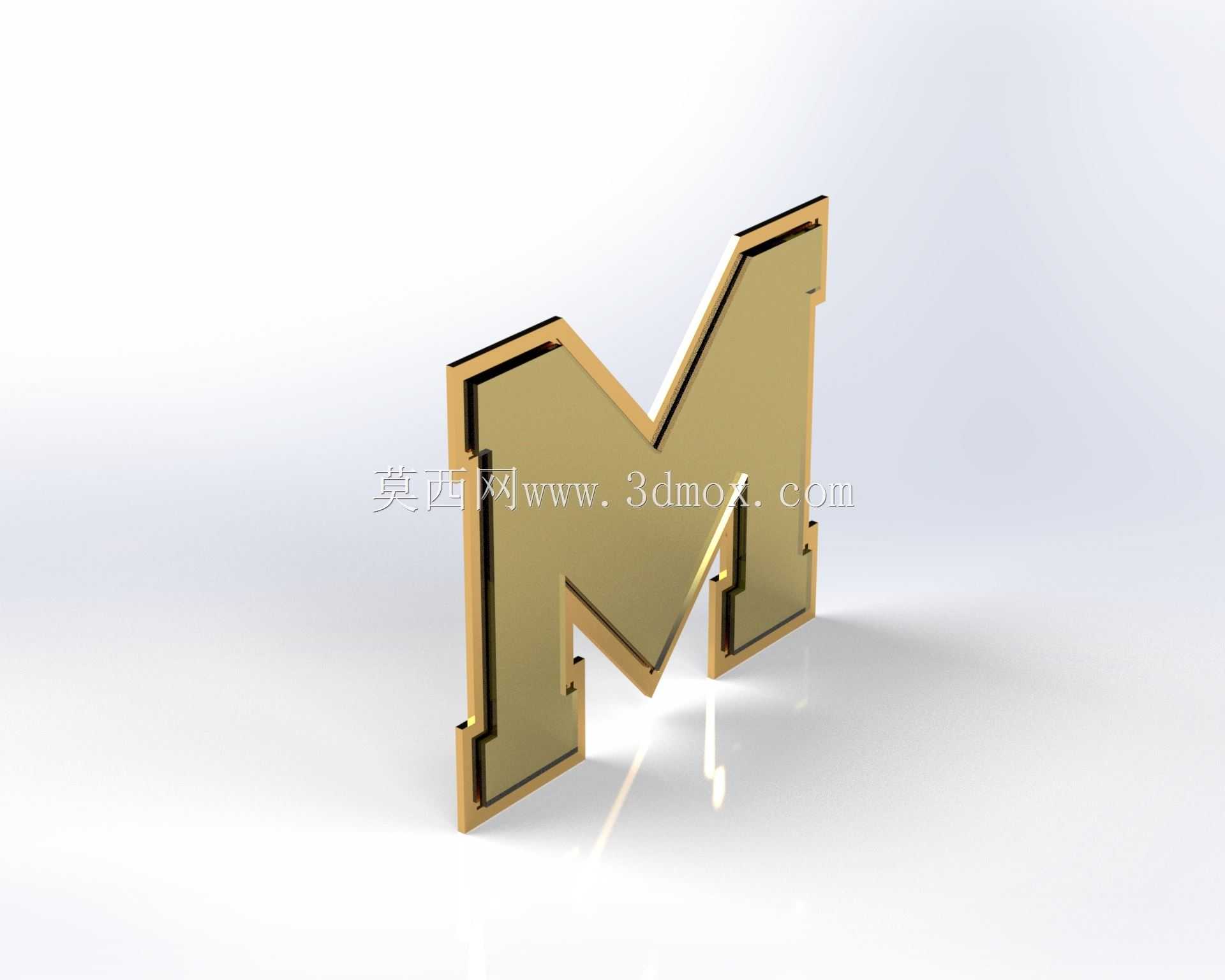

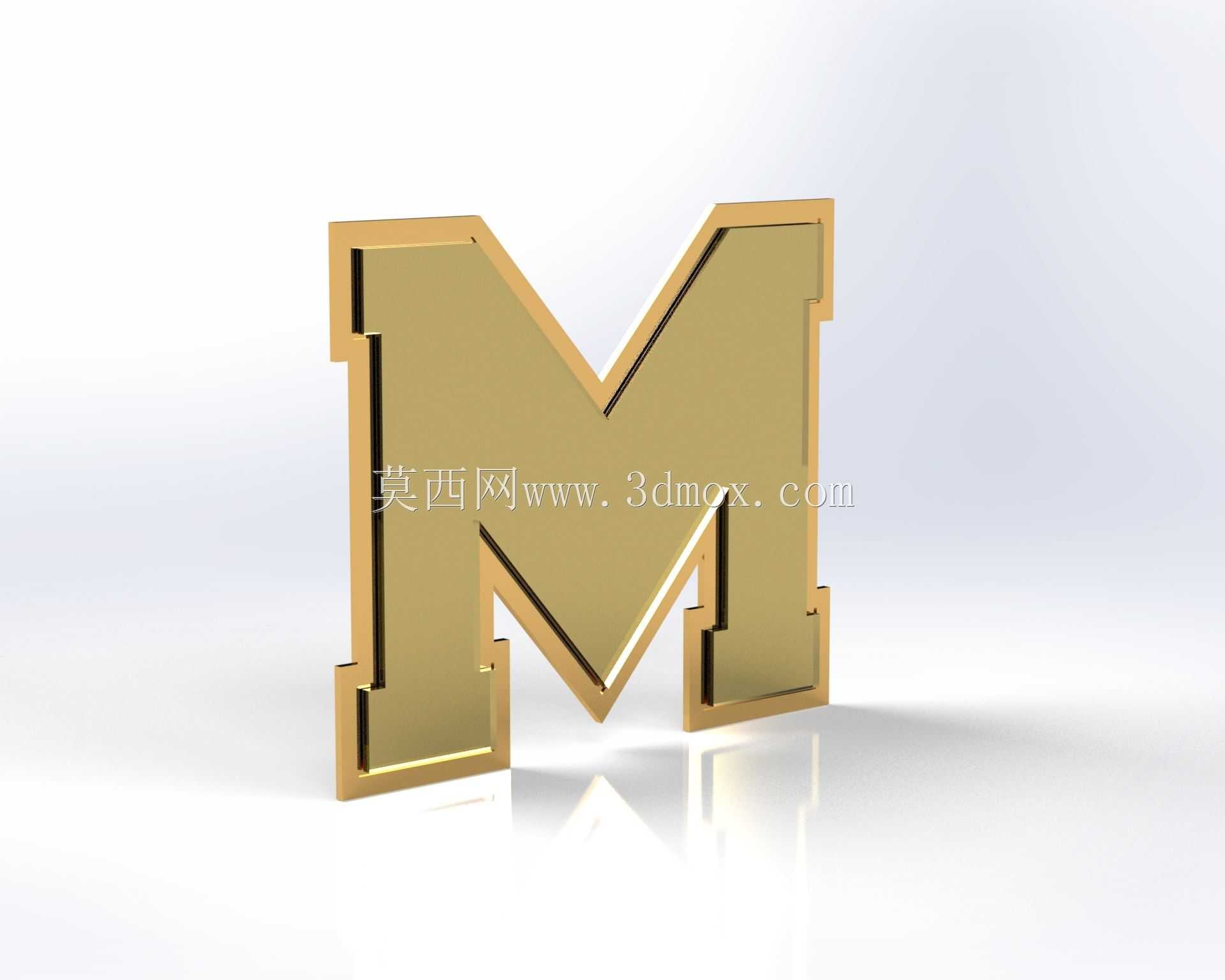

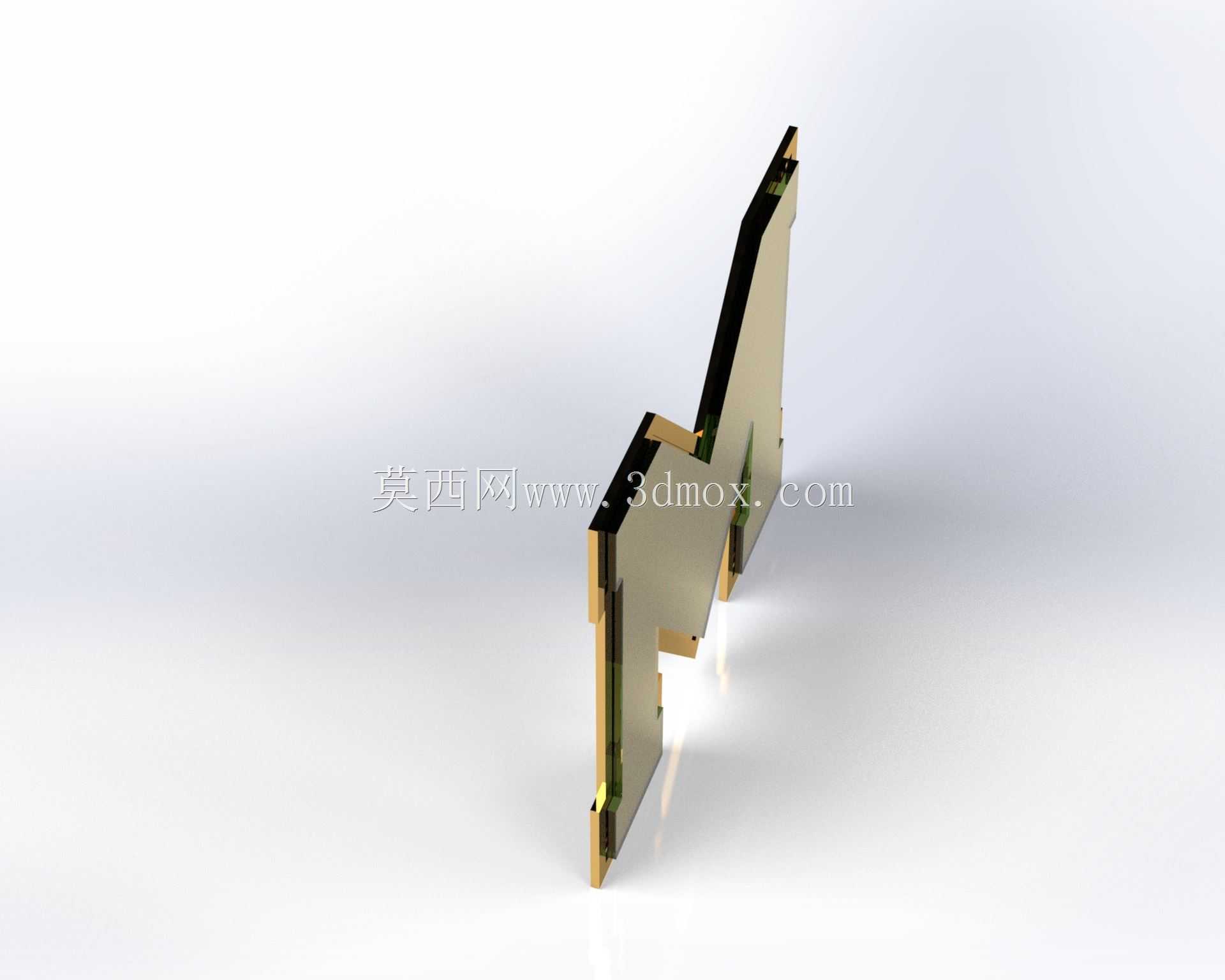

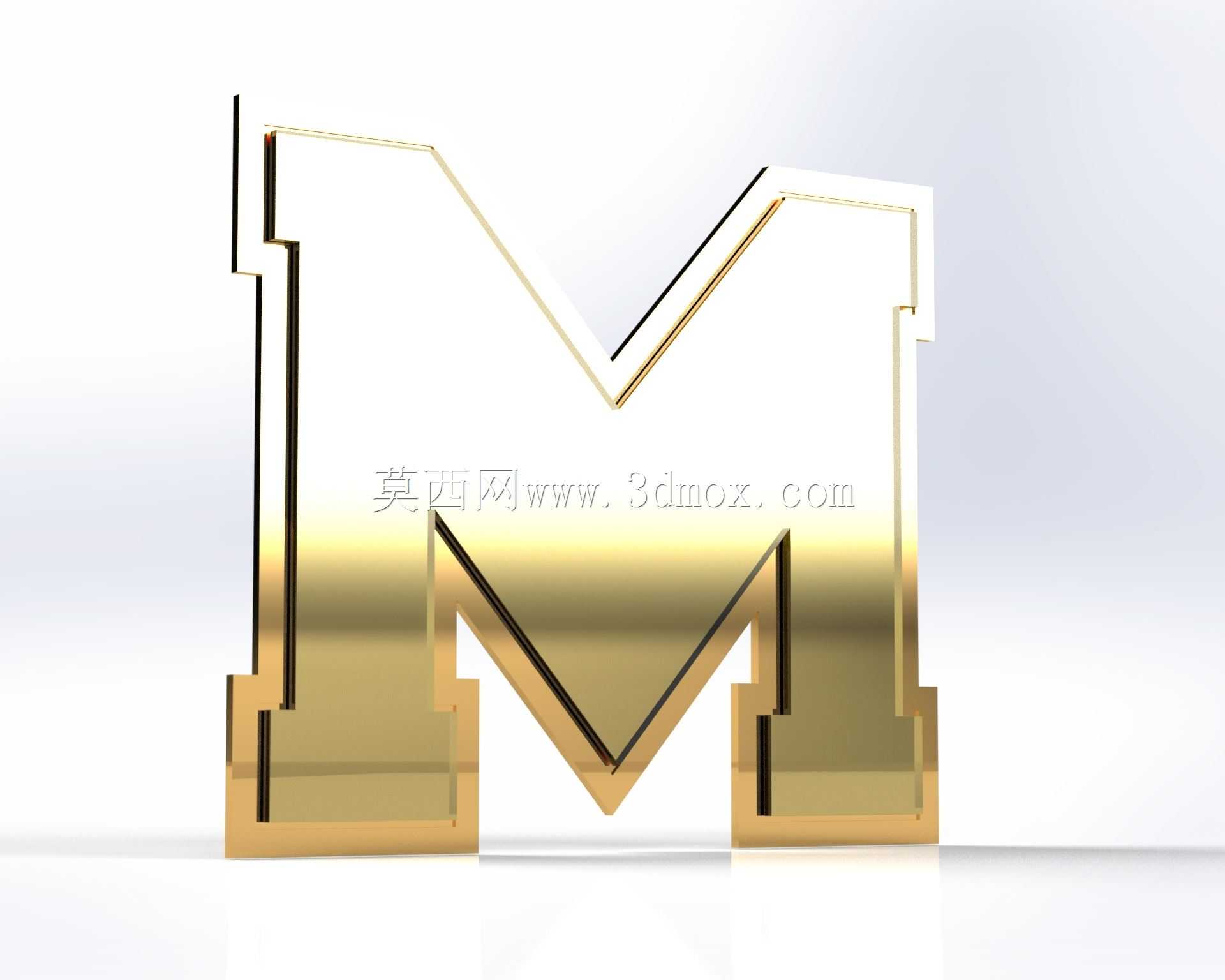

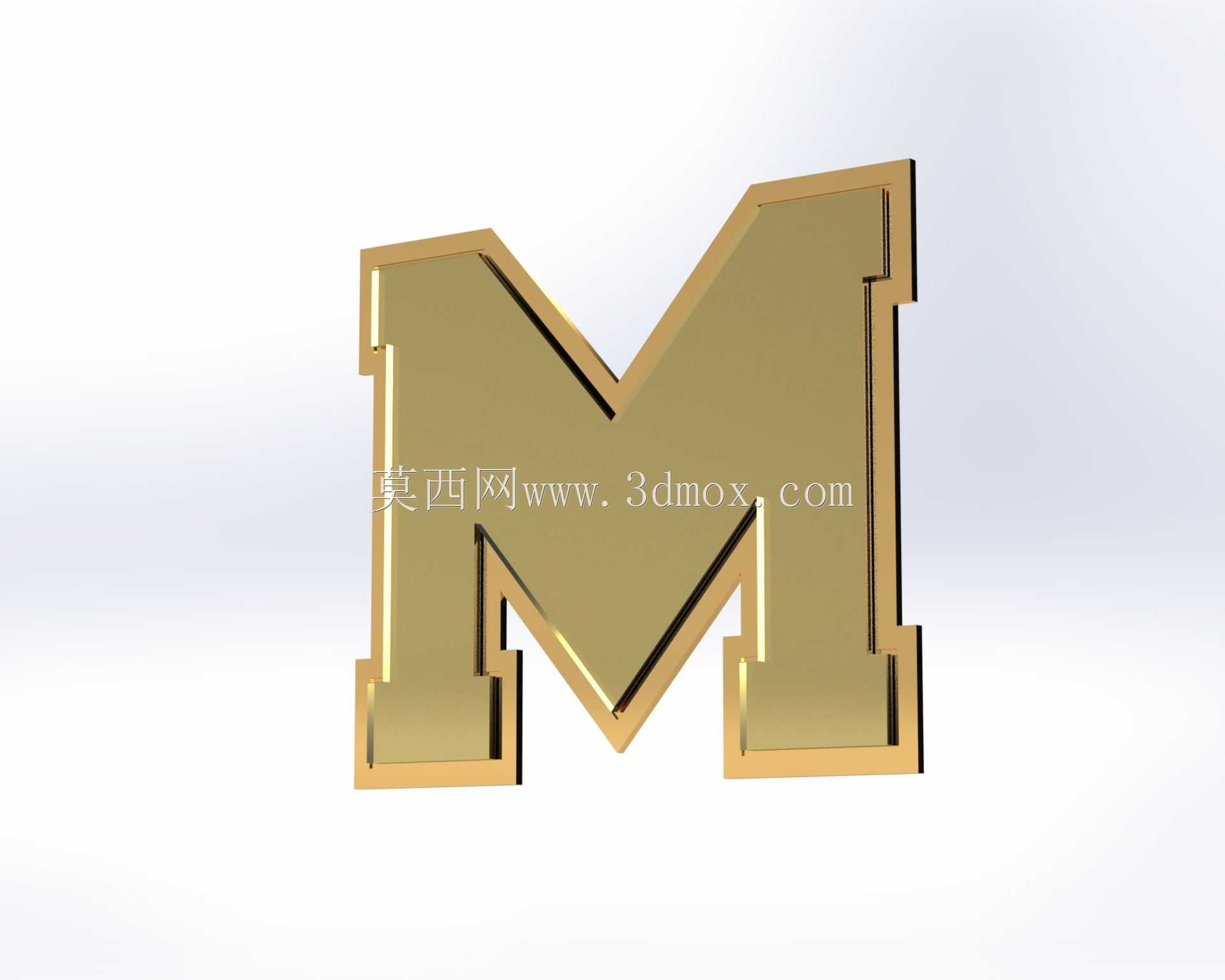

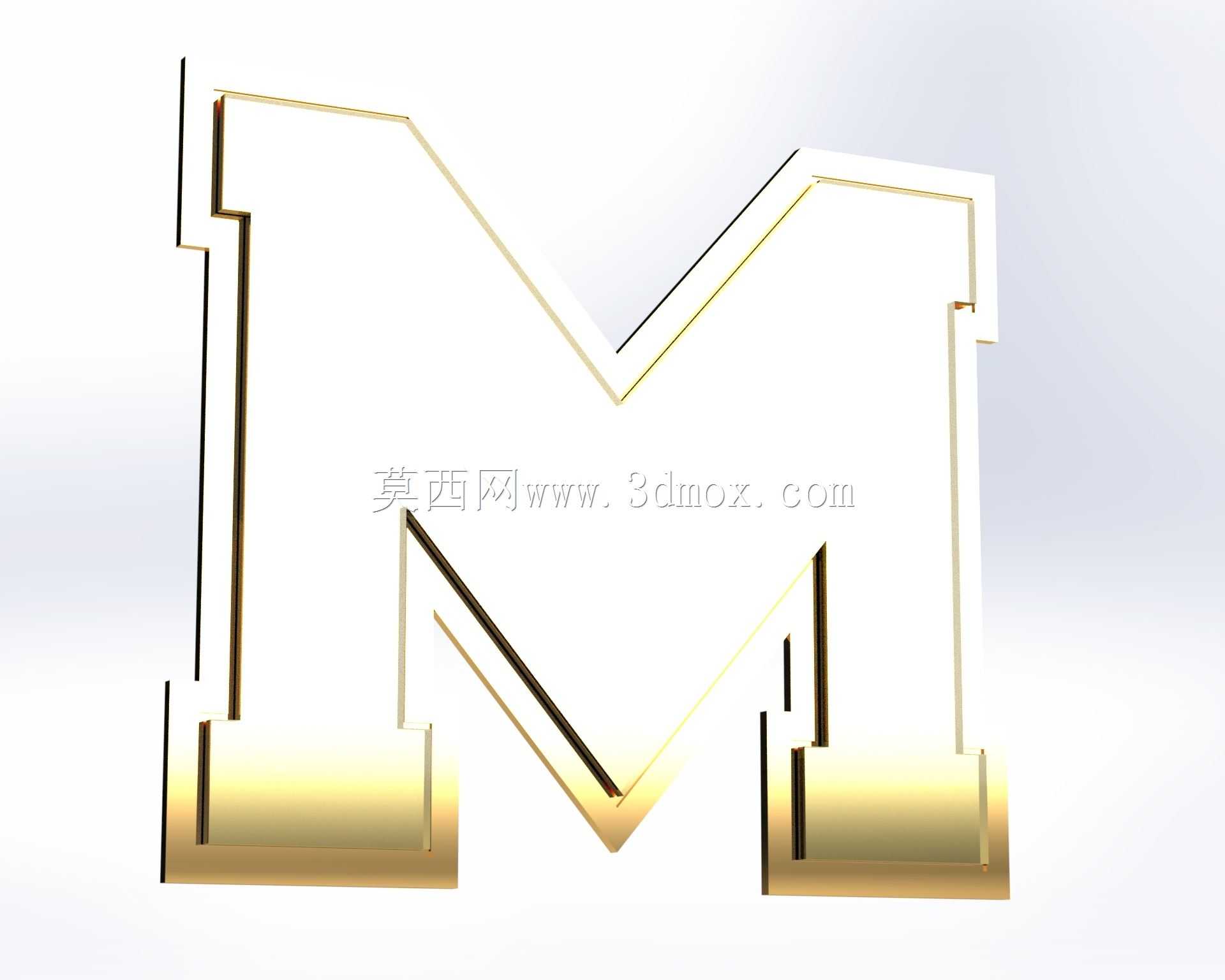

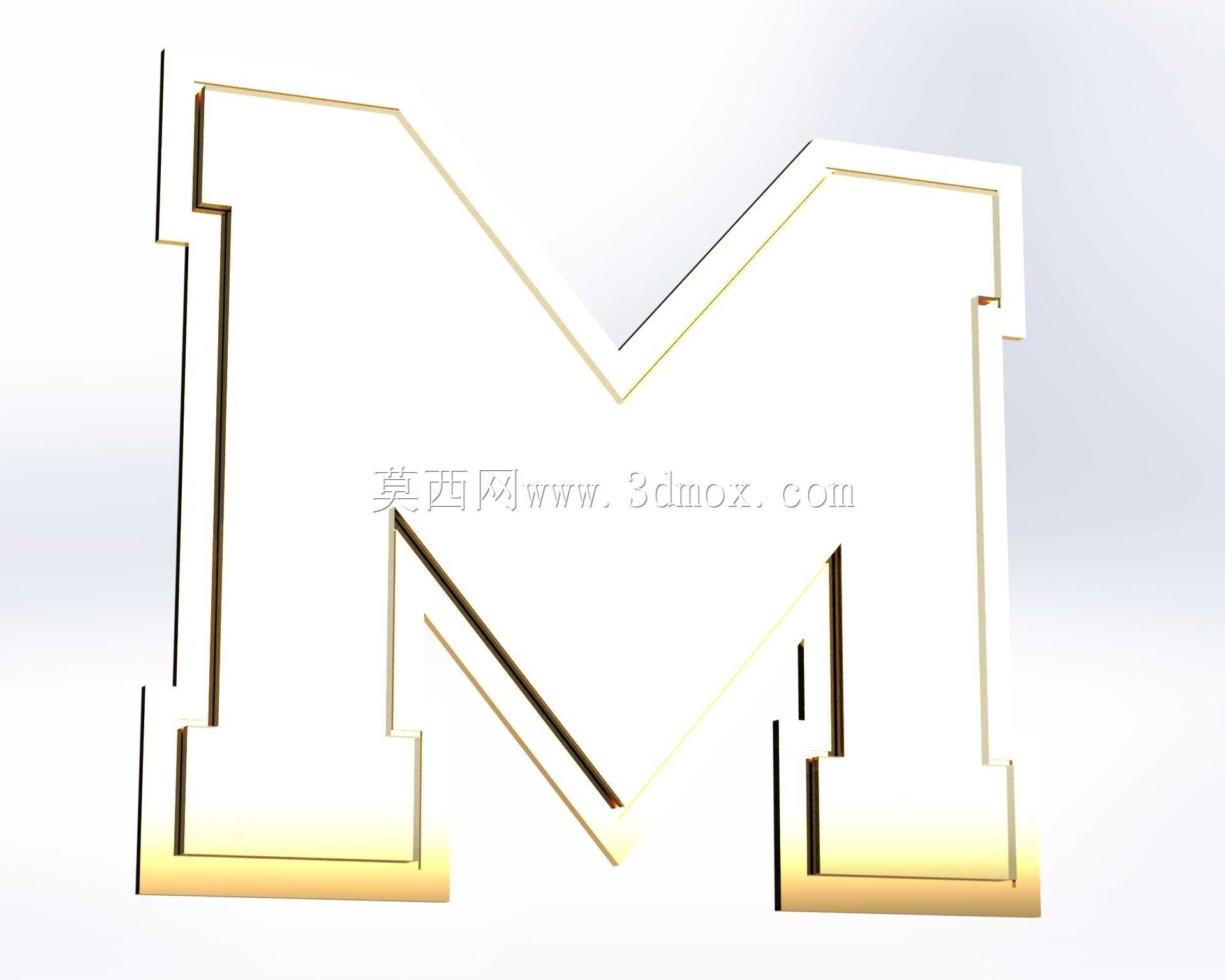

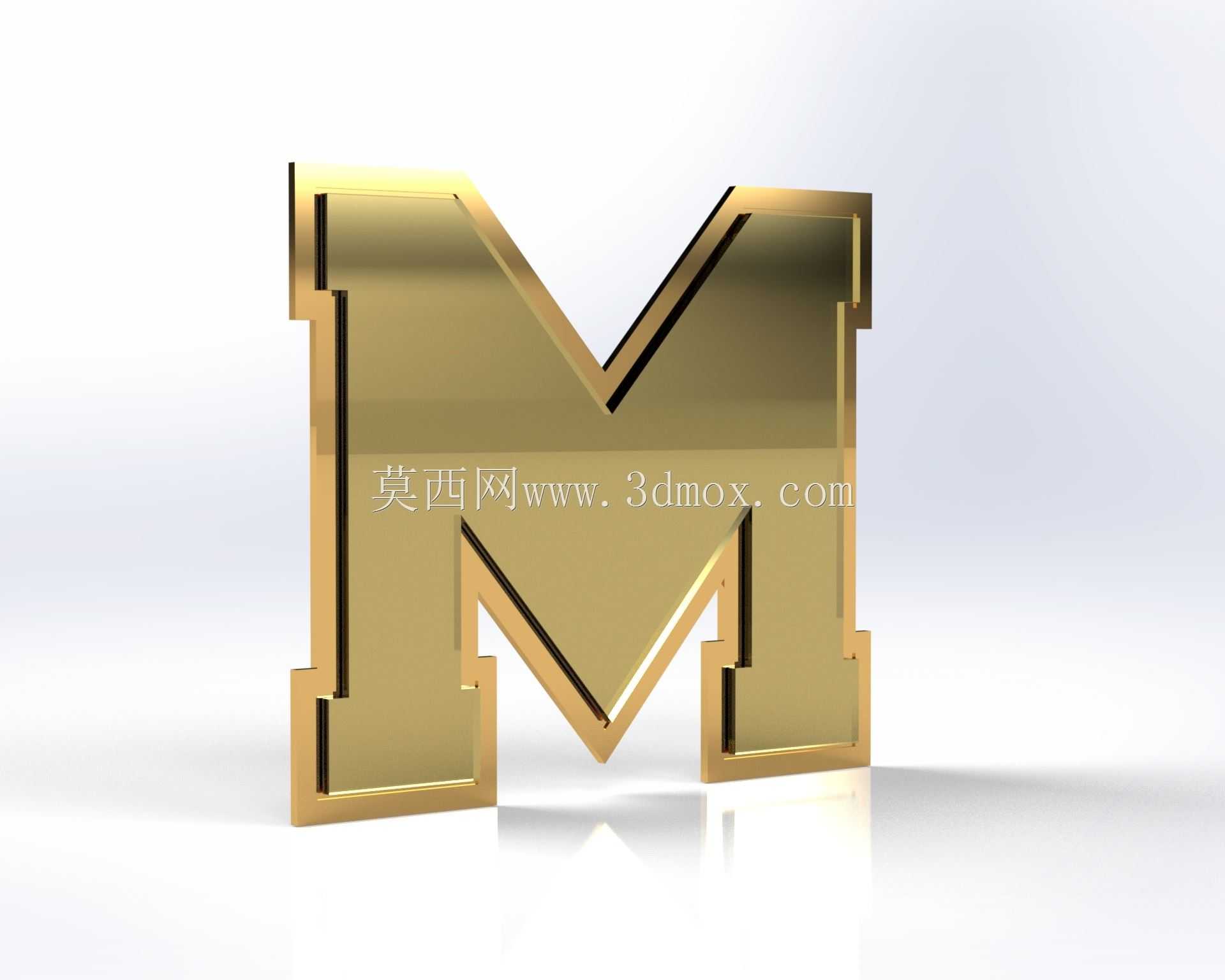

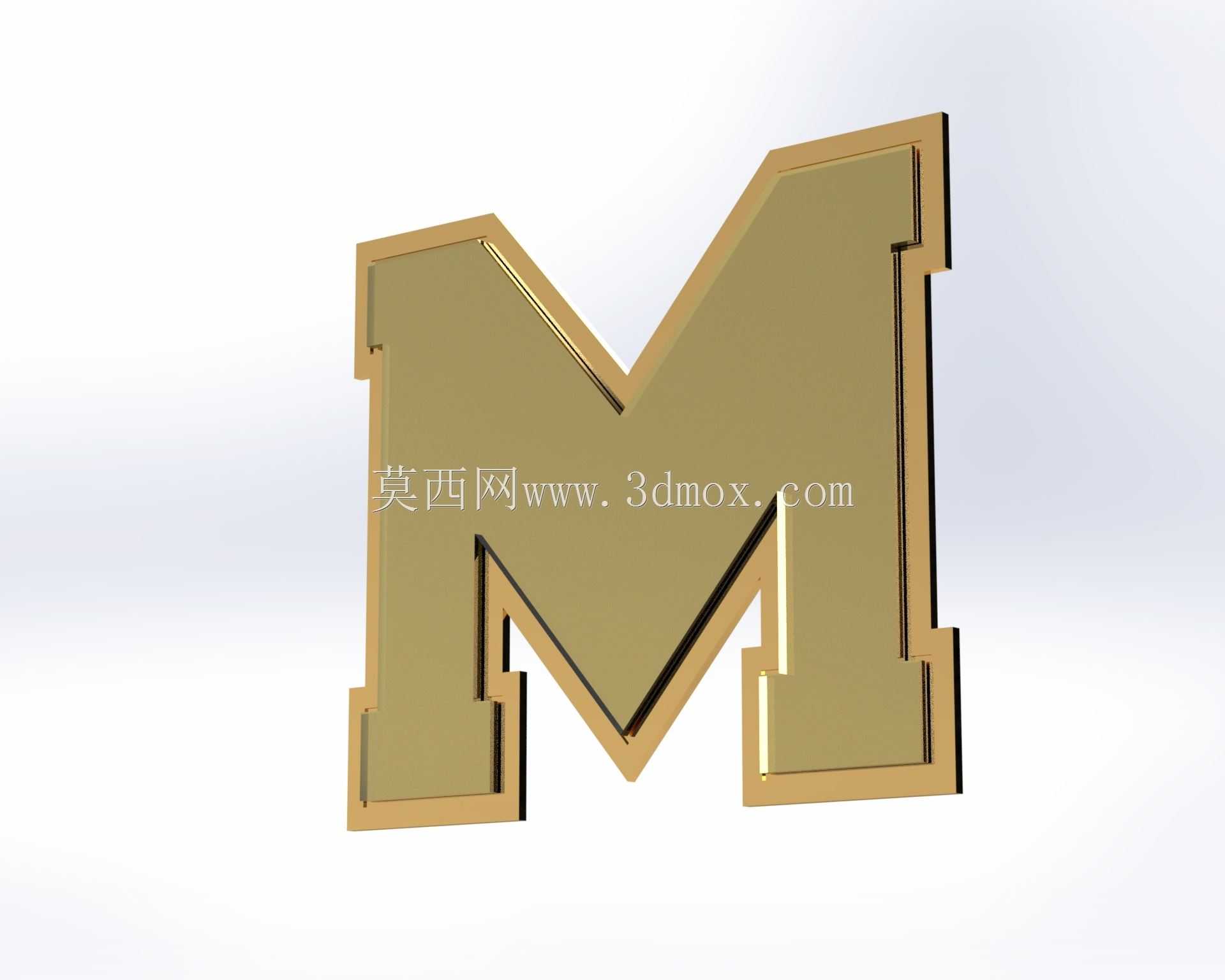

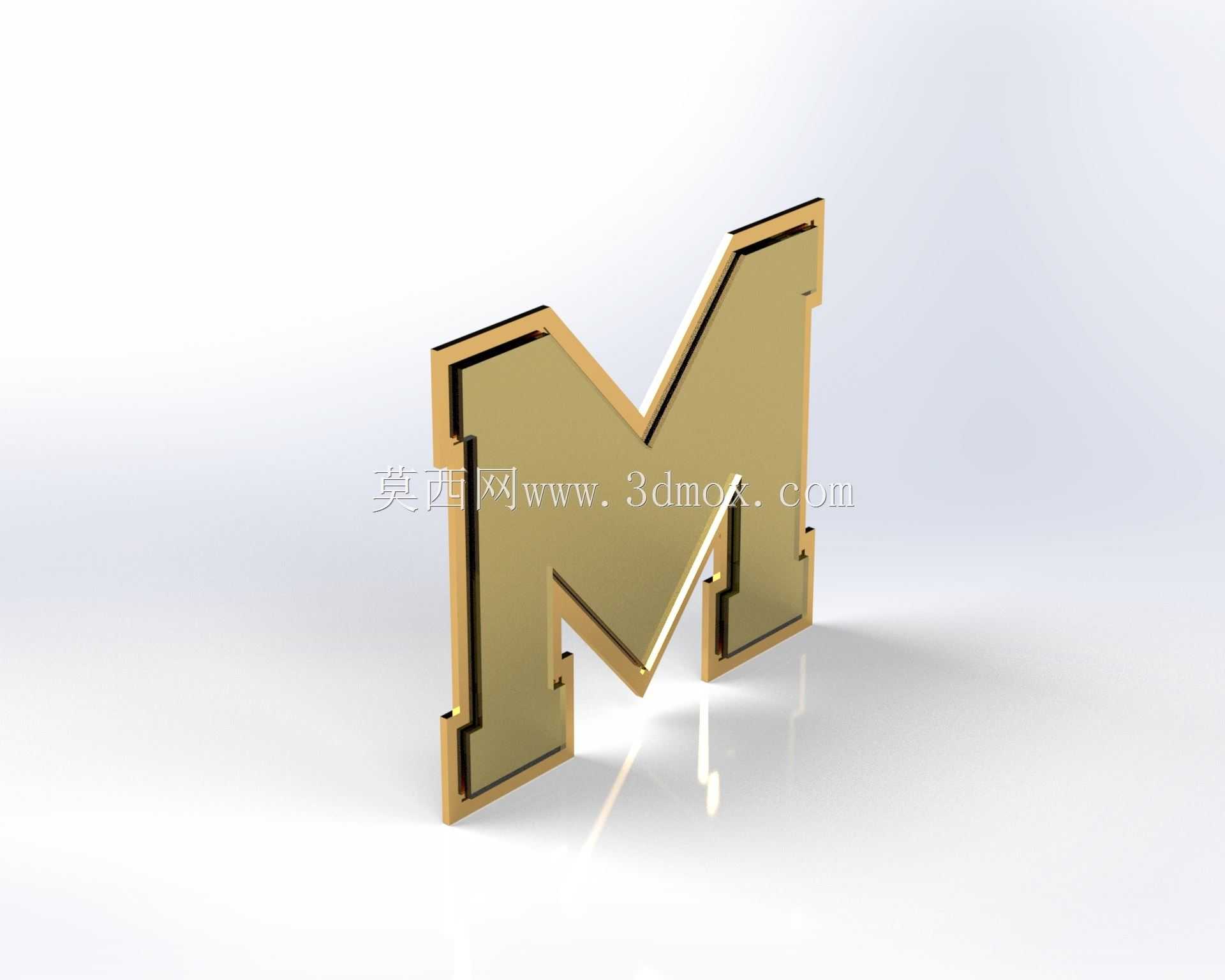

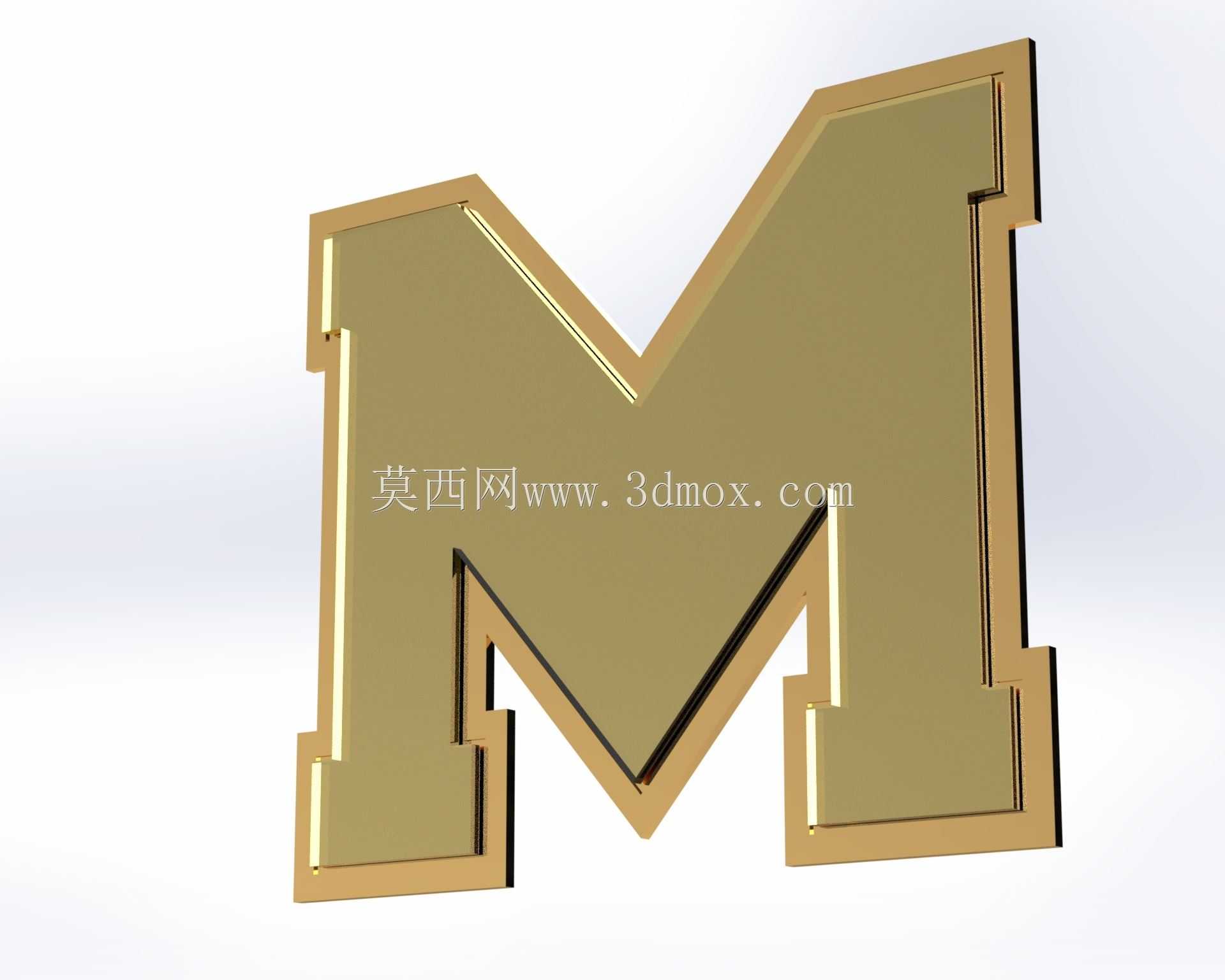

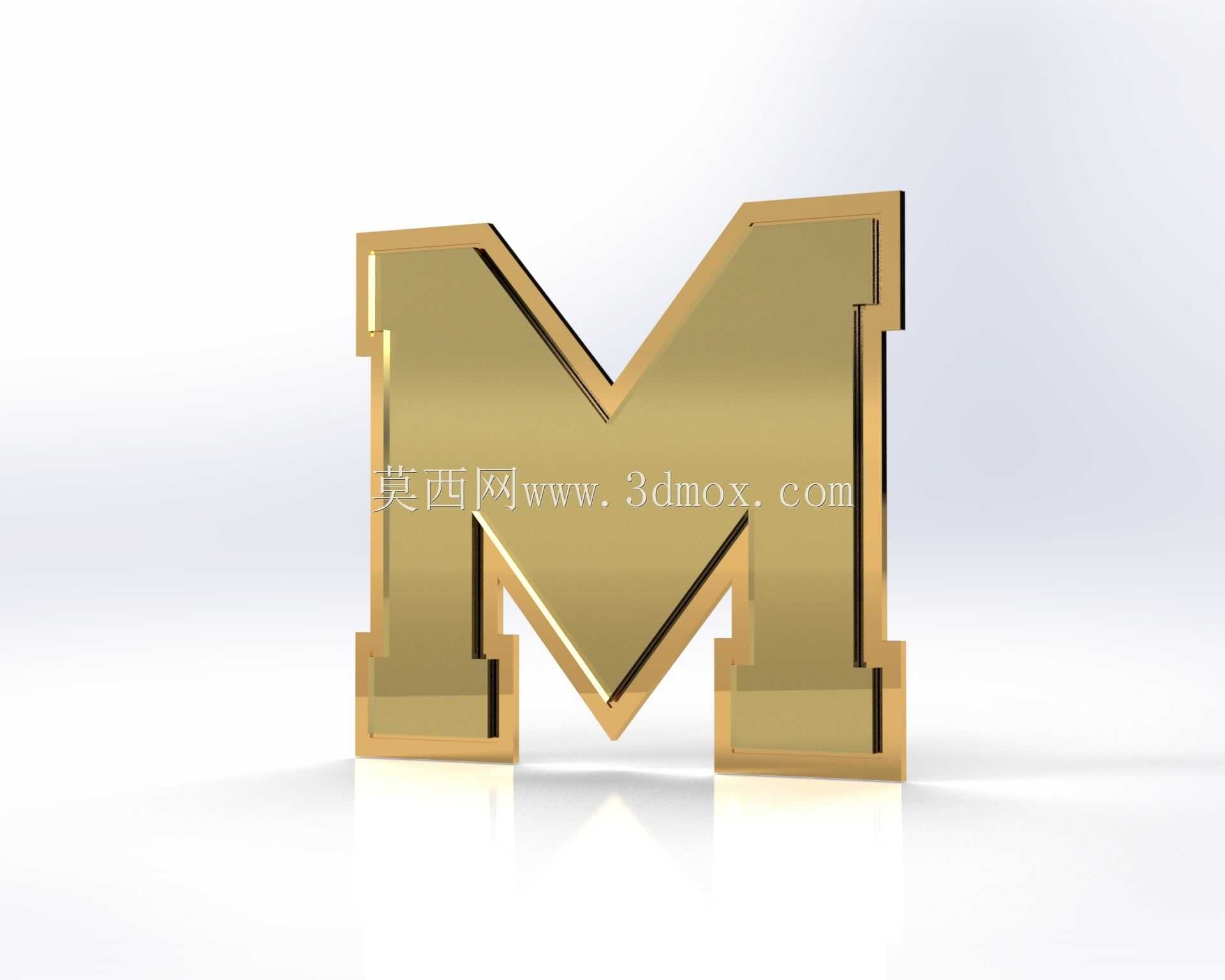

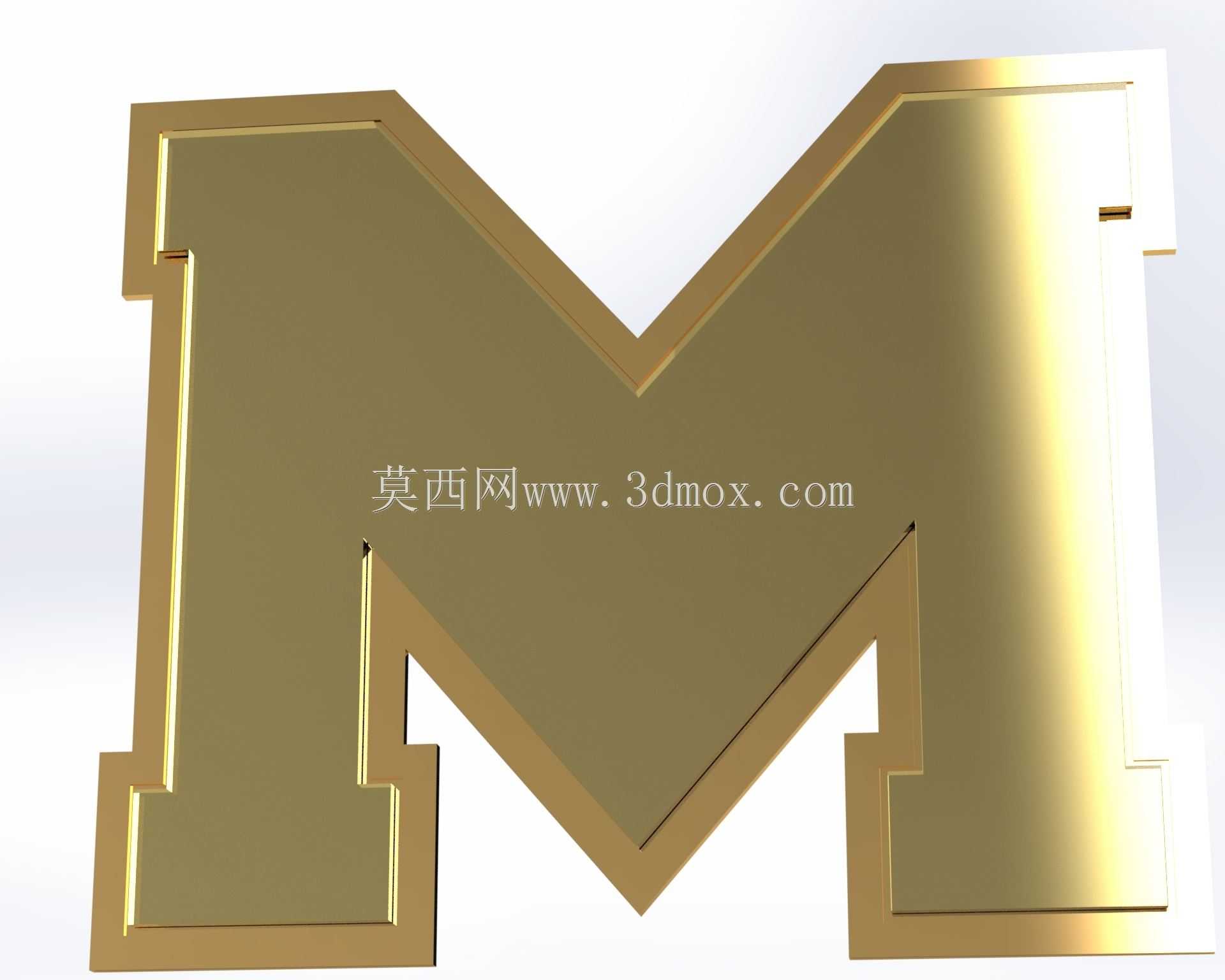

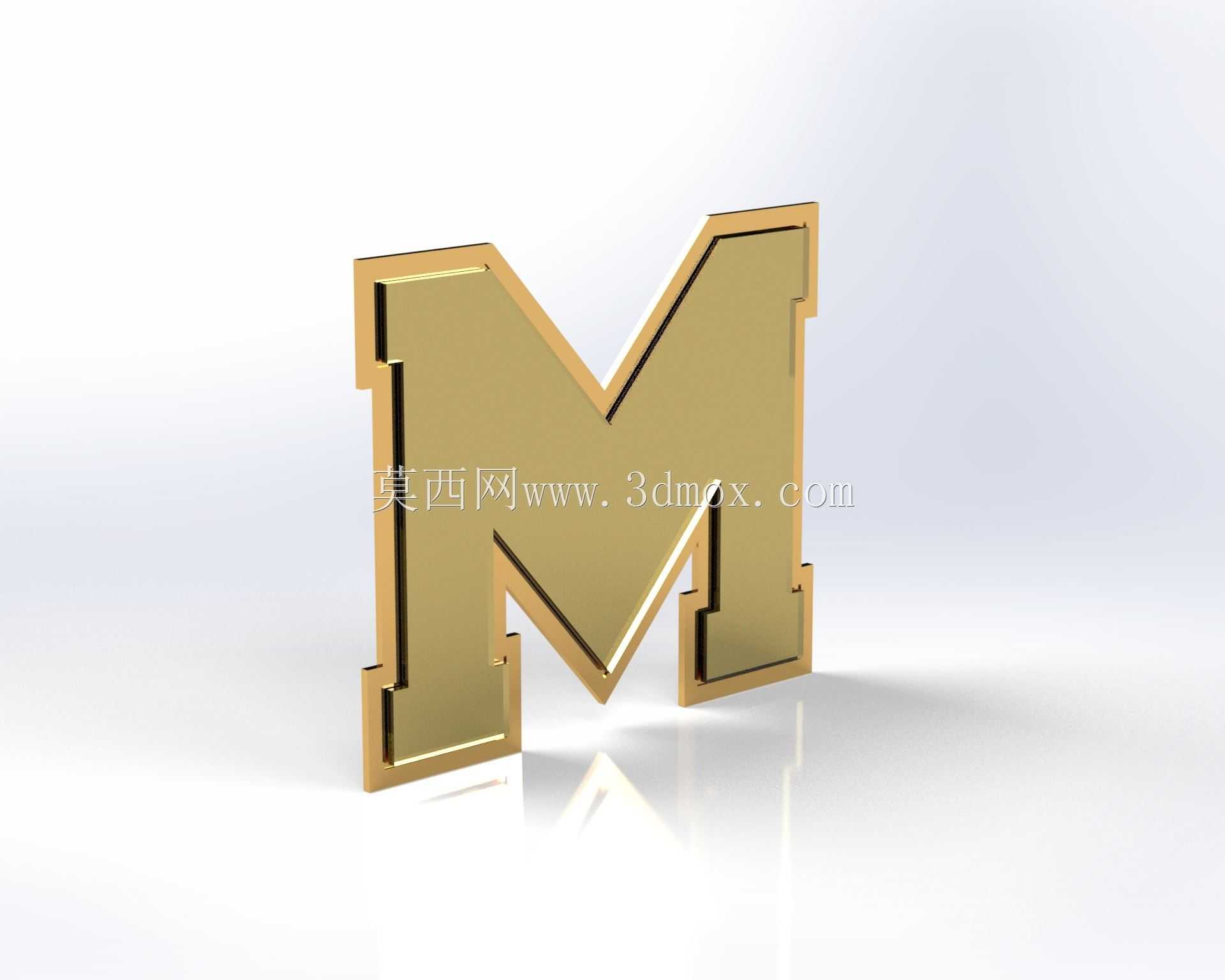

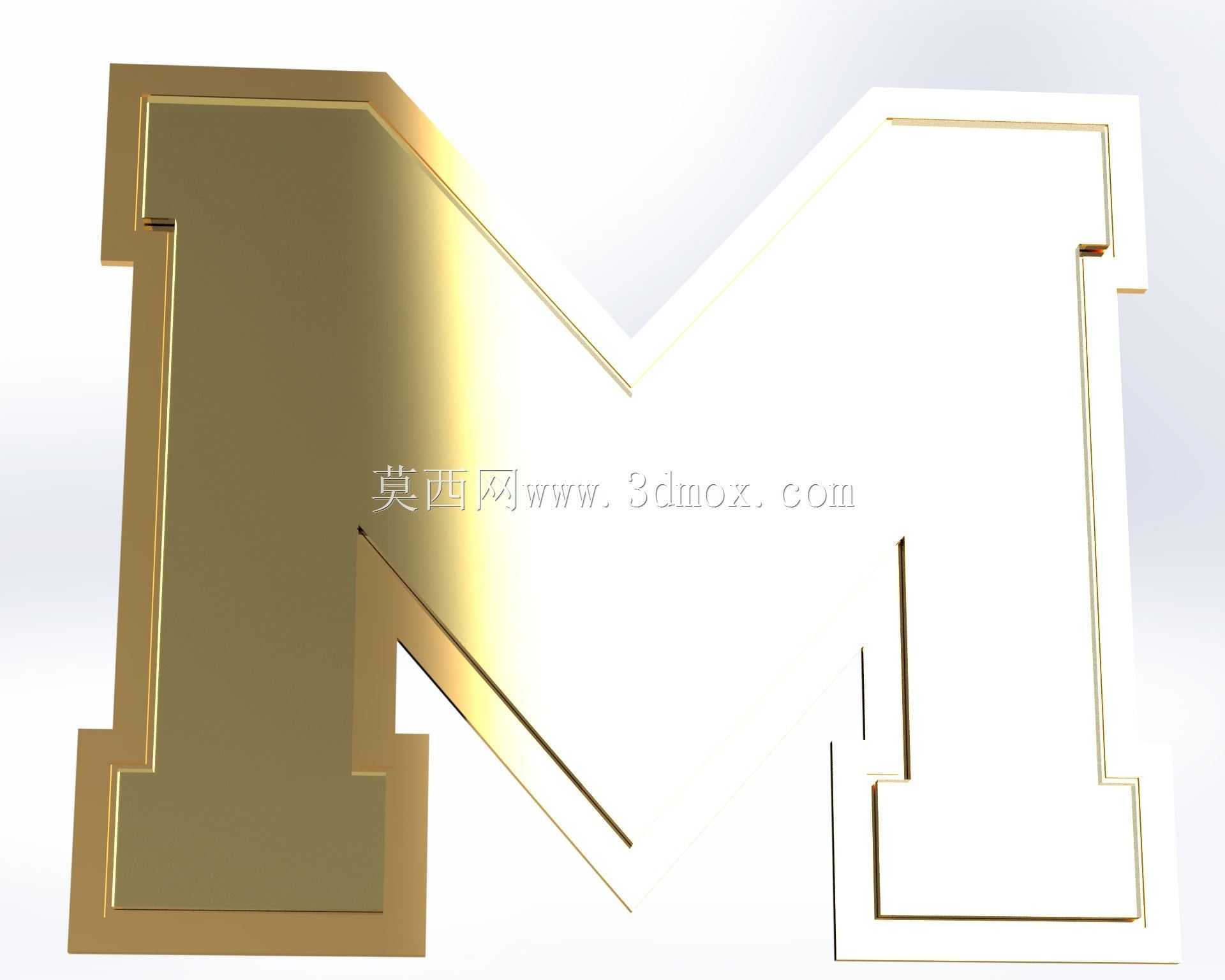

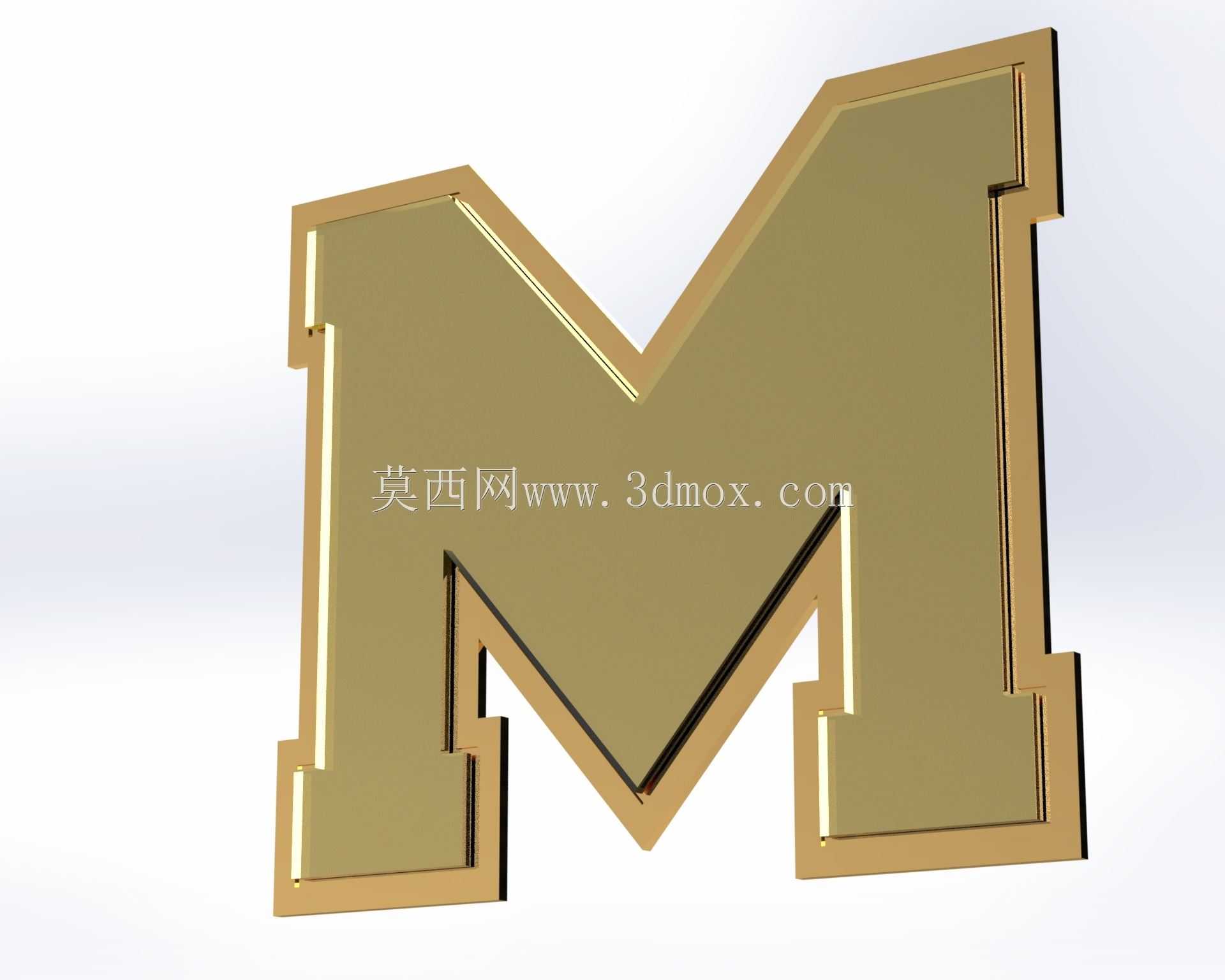

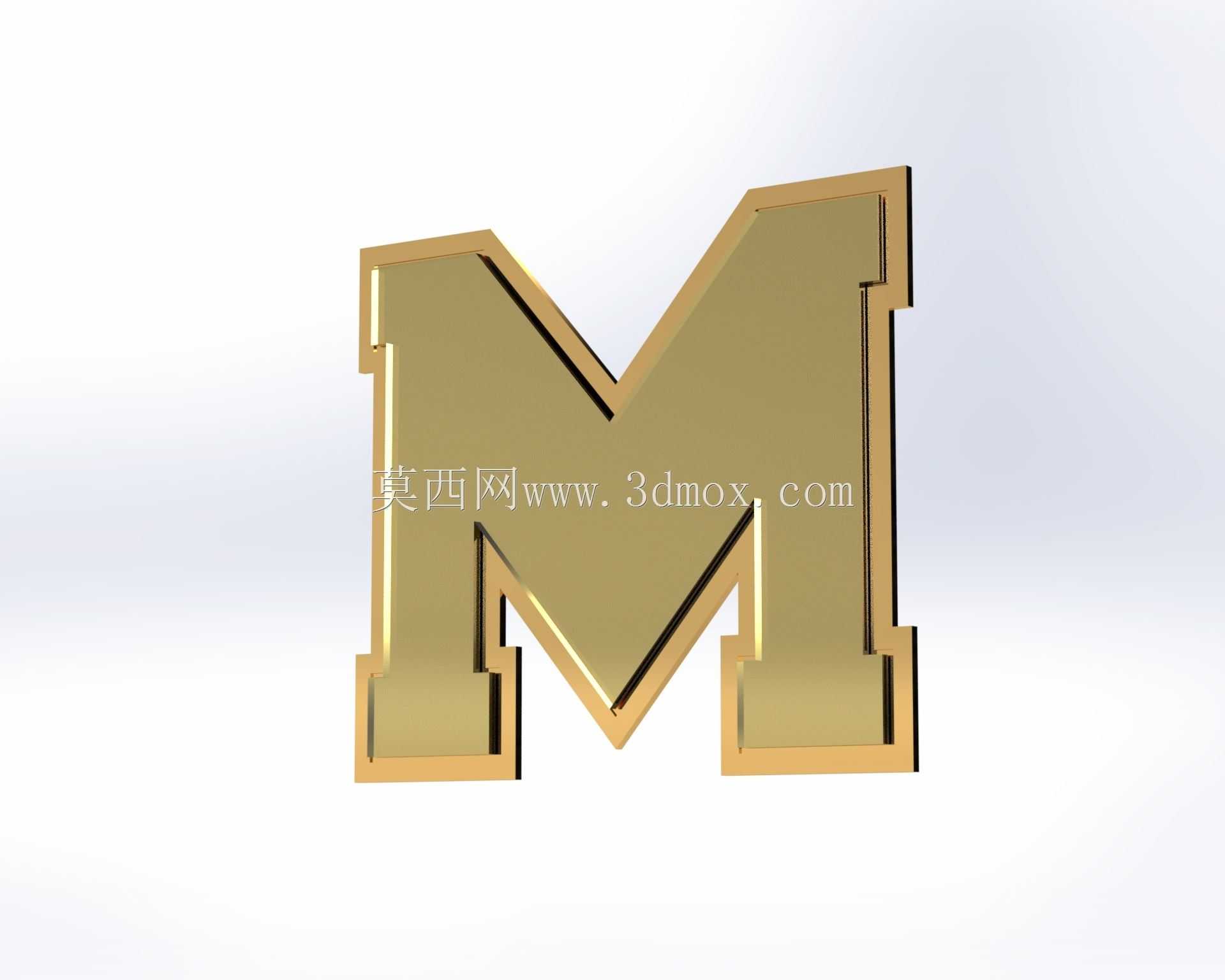

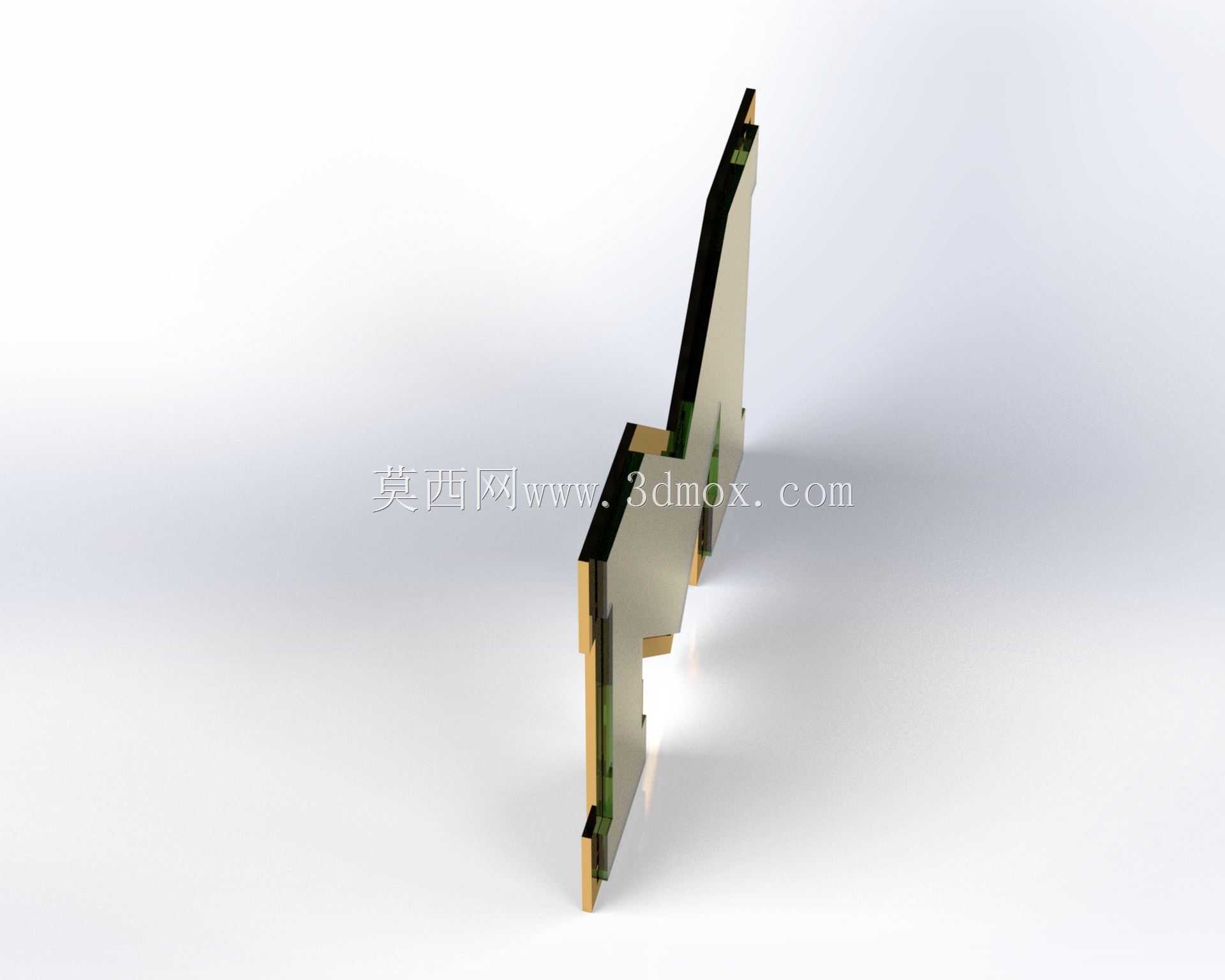

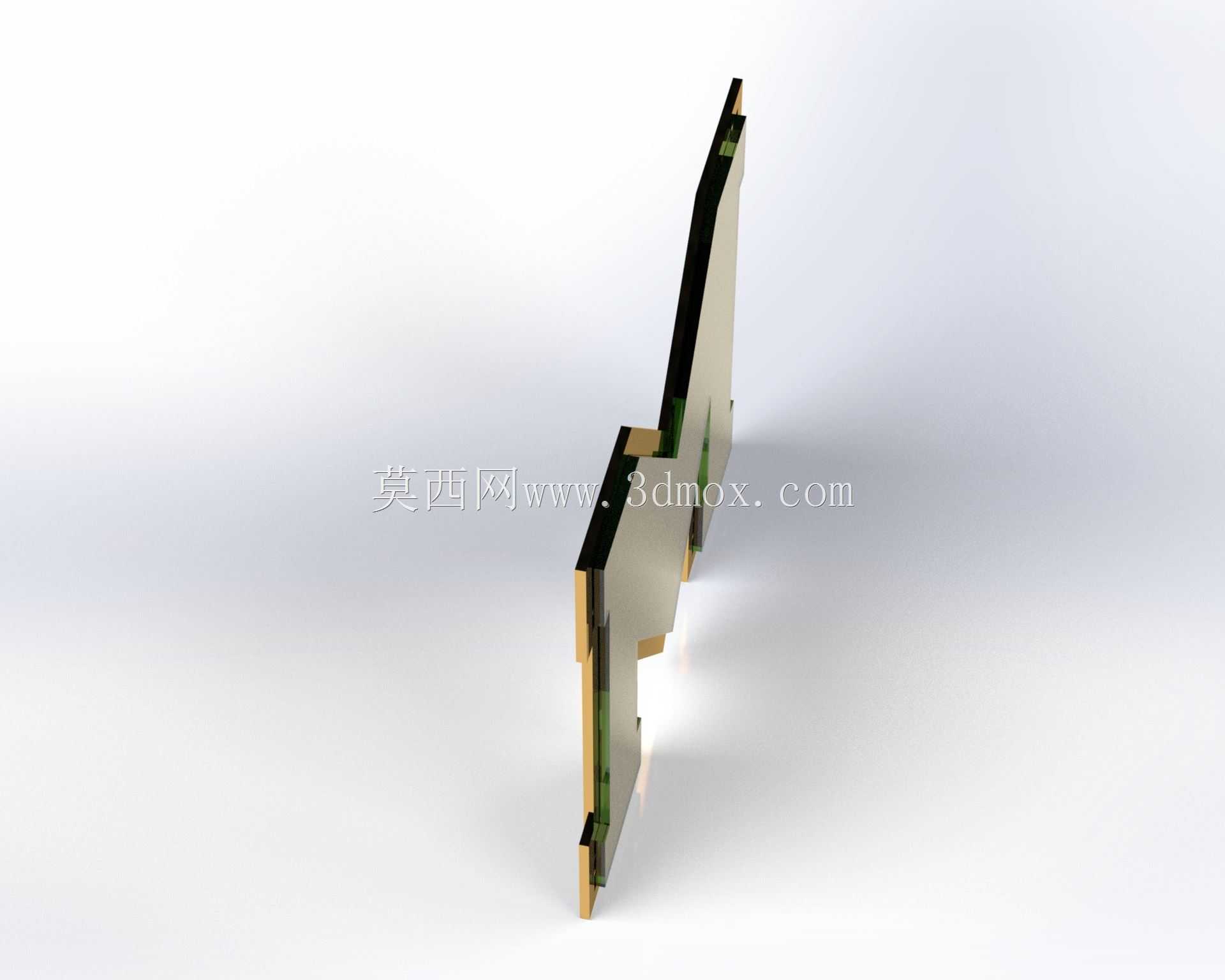

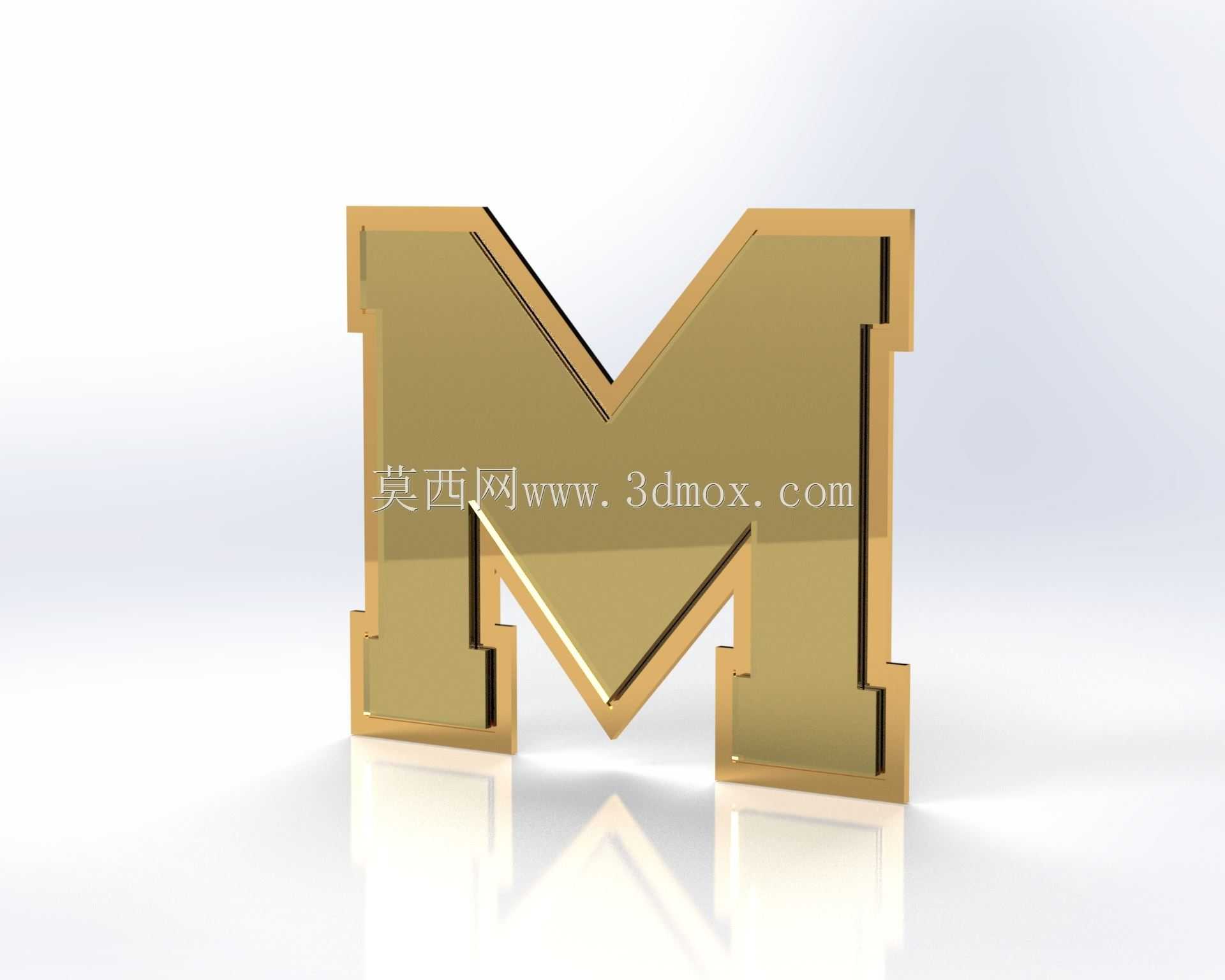

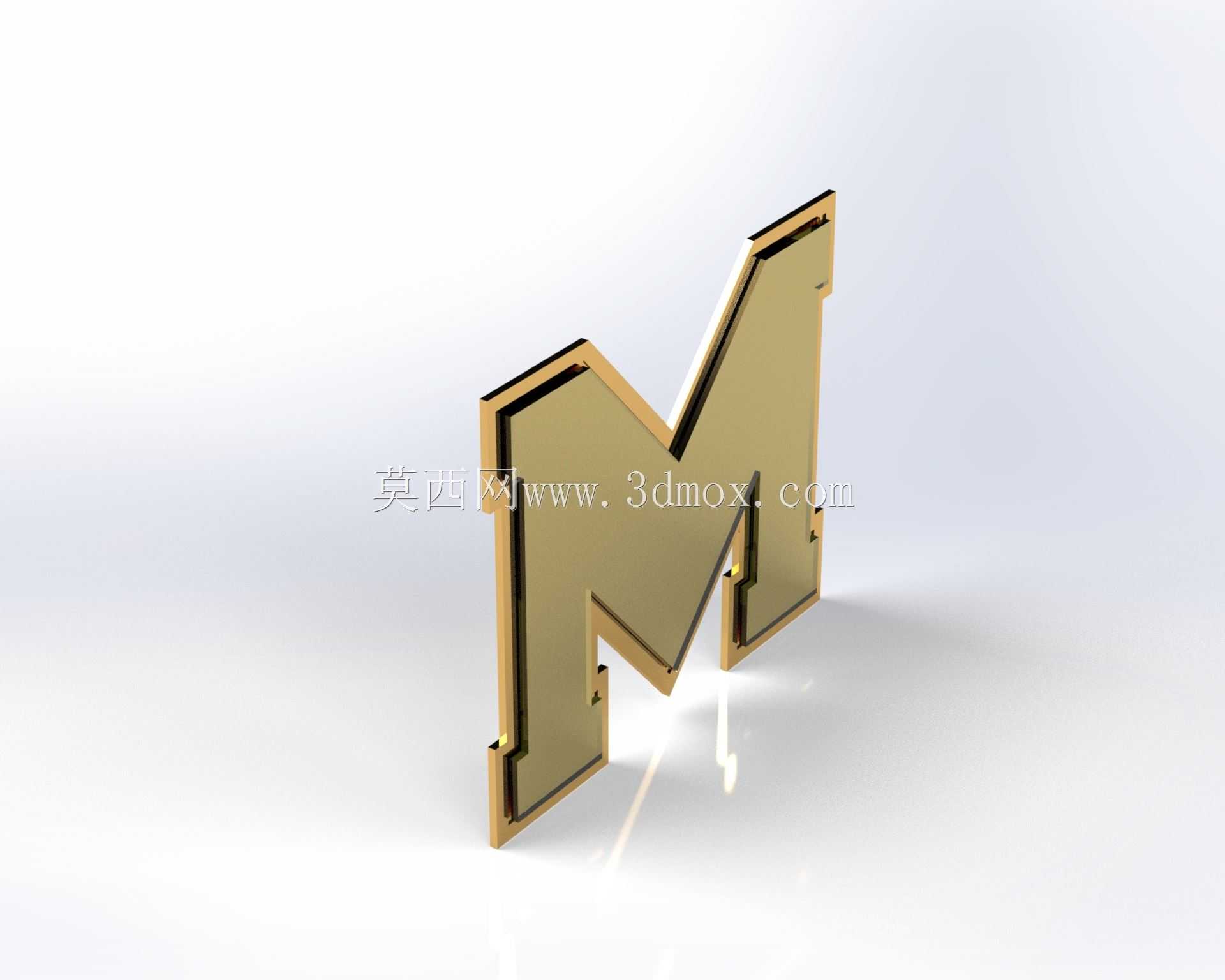

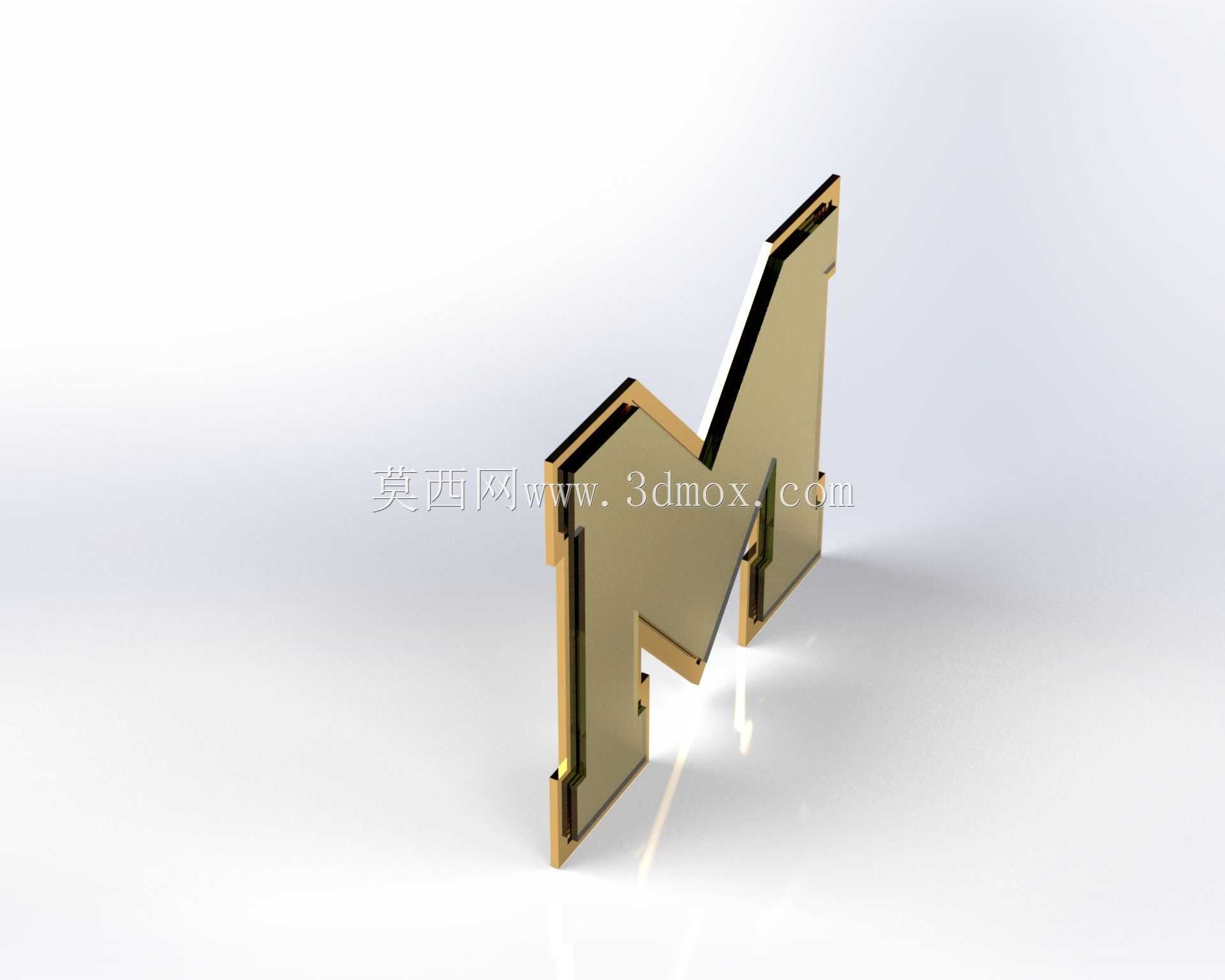

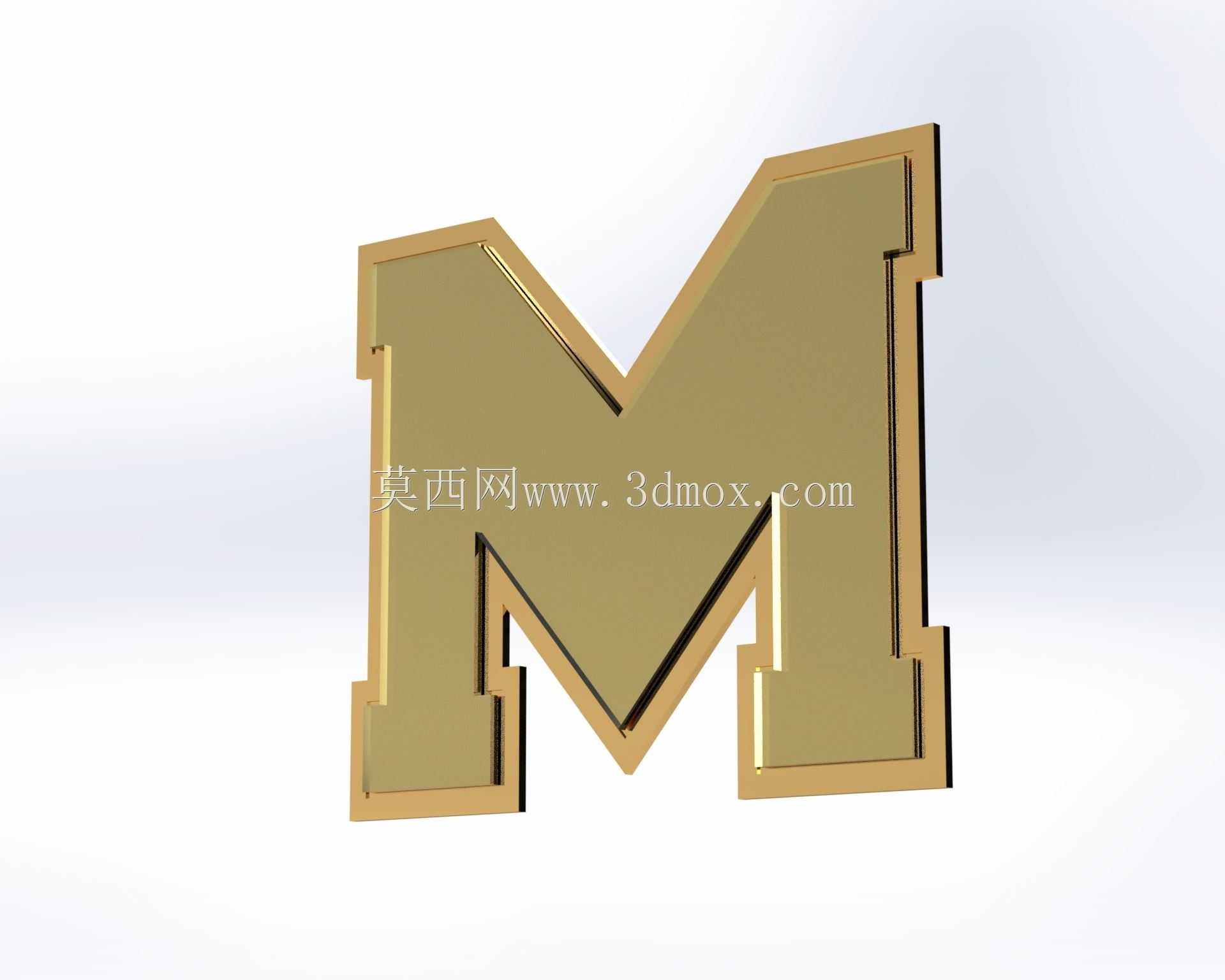

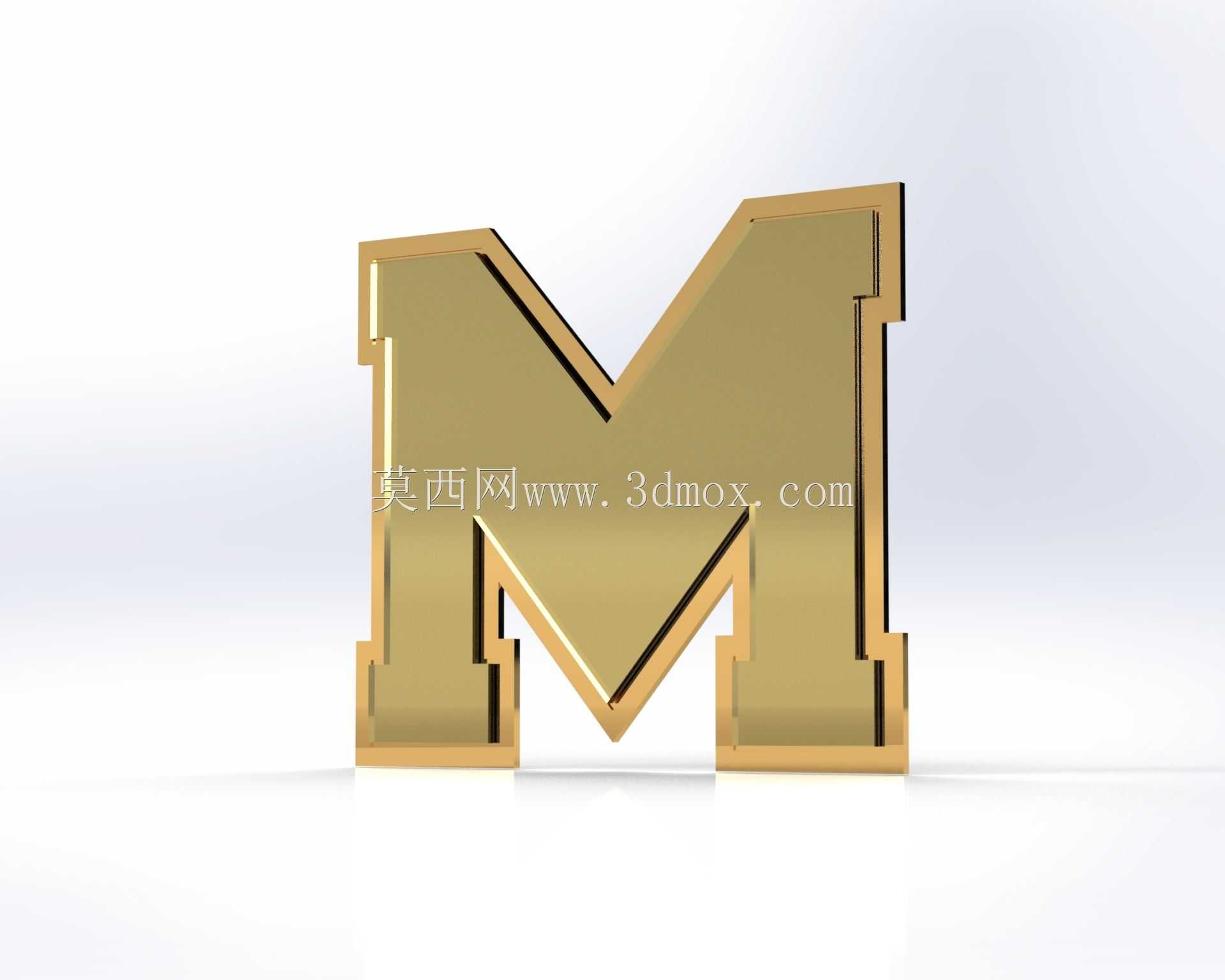

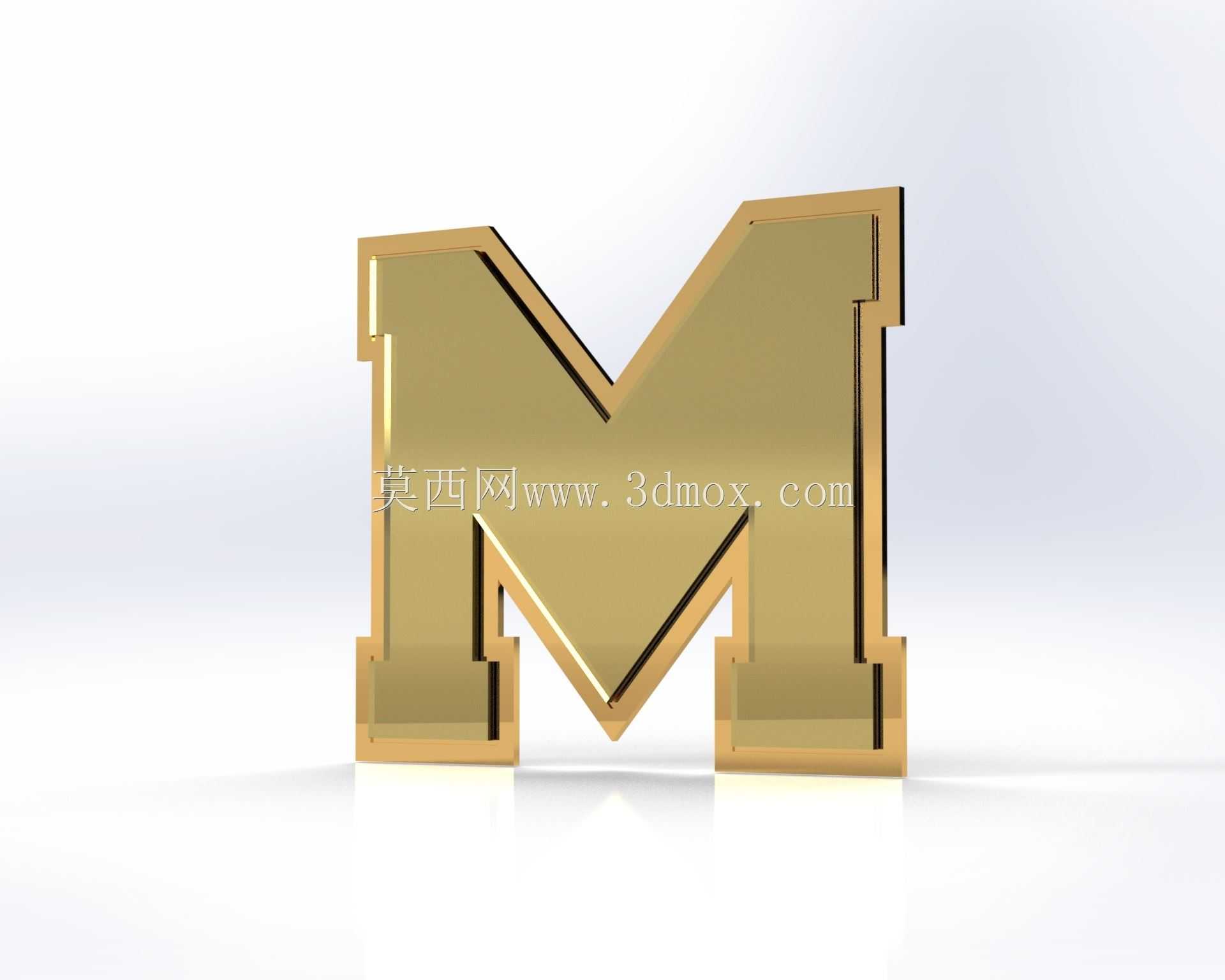

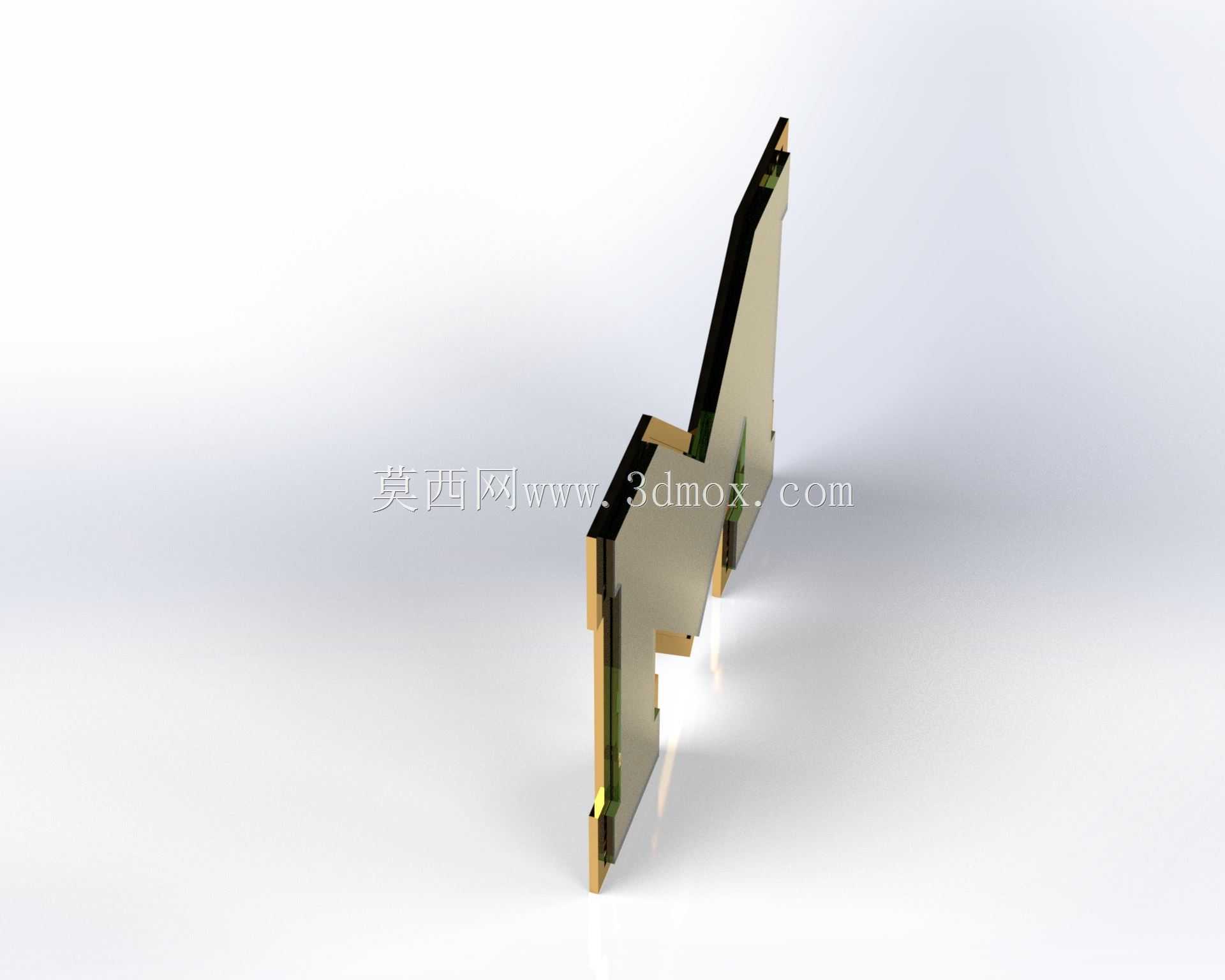

　　从实际功能层面看，这款M形挤压凸台并非单纯的装饰构件，在部分工装夹具的定位场景中，该凸台可作为嵌入式定位卡点使用，对应配合件上预制匹配的M形凹槽，就能实现无额外紧固件的快速对位，装配时依靠凸台与凹槽的侧壁贴合承受横向剪切力，相比圆柱定位销，异形的M形结构能完全避免装配时的转动错位，定位精度可控制在0.1mm以内，适合需要频繁拆装的工装快换结构。在作为标识件使用时，凸台的凸起高度通常设置在1.5-3mm区间，既保证足够的立体触感，又不会因为凸起过高造成积尘、磕碰损坏的问题，边缘做0.2mm的圆角过渡，避免尖锐边角划伤操作人员，也能在清洁表面时不会残留清洁死角。

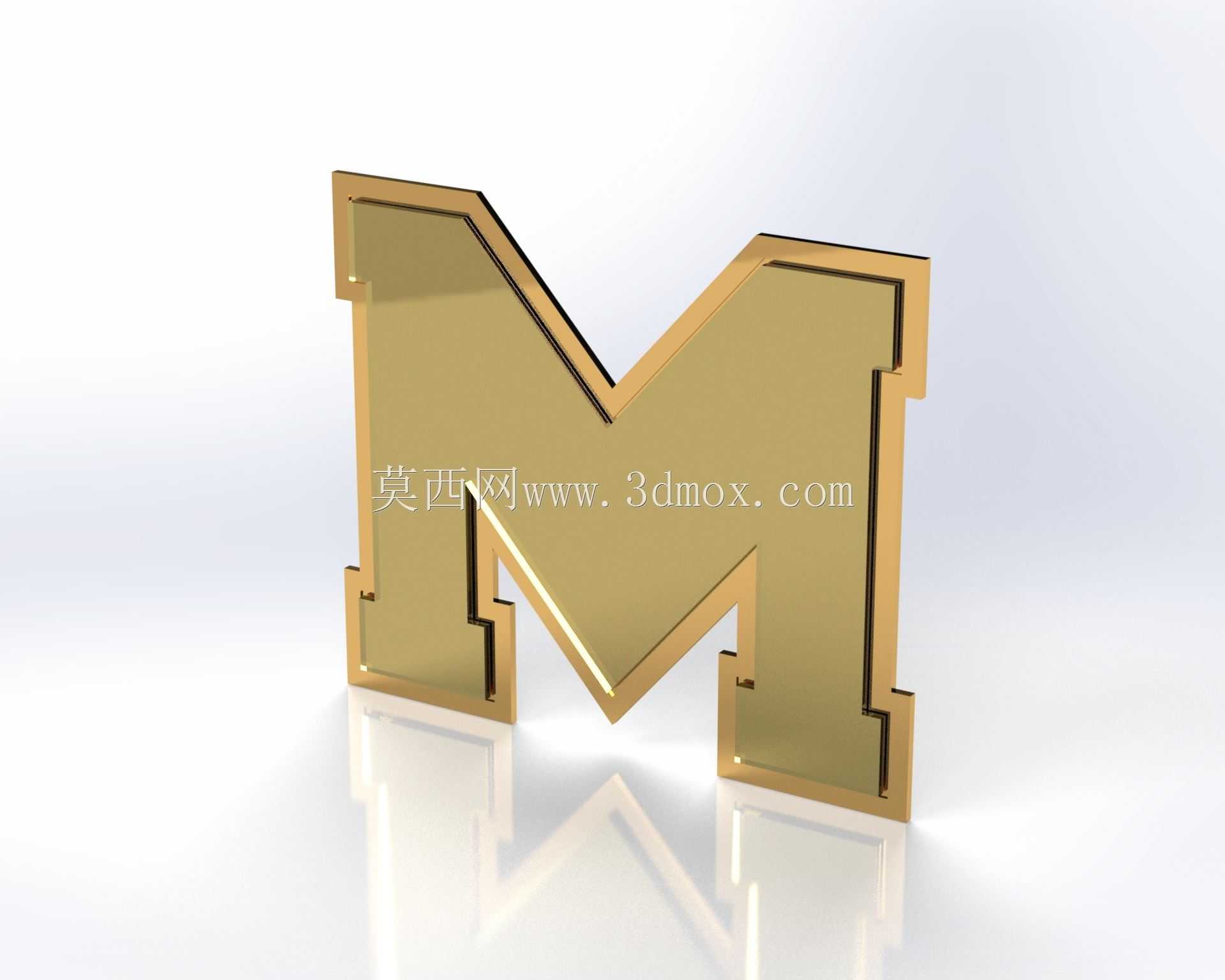

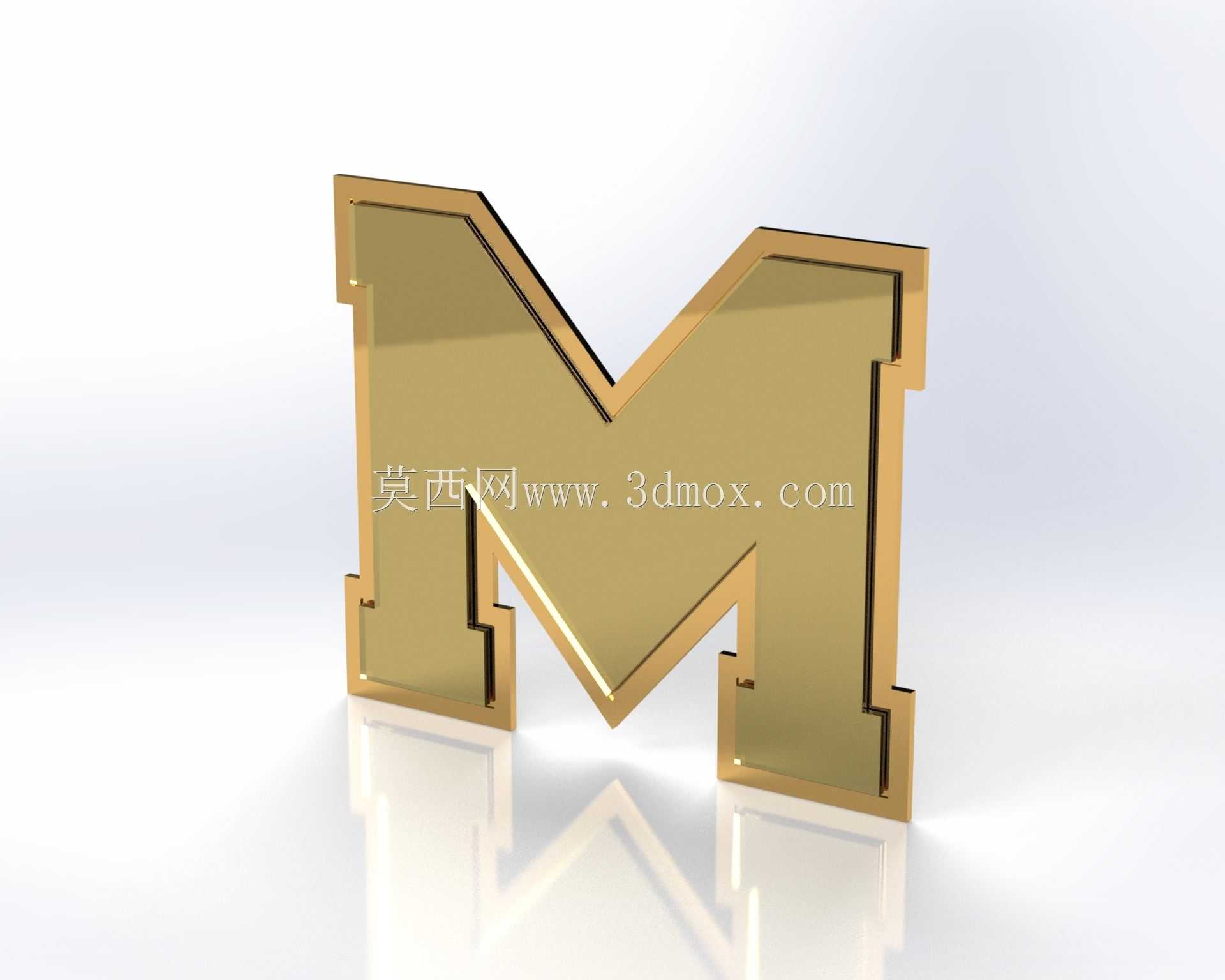

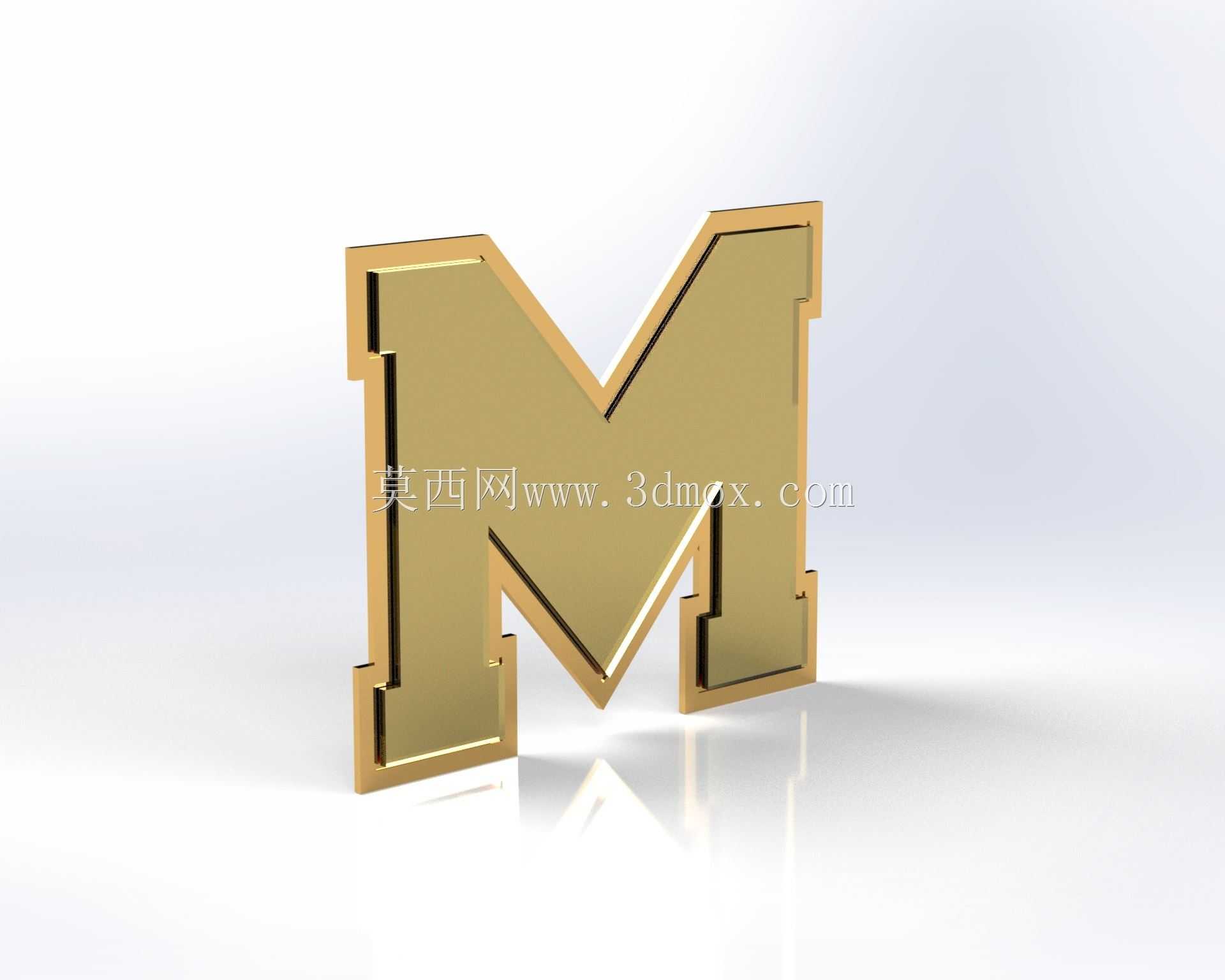

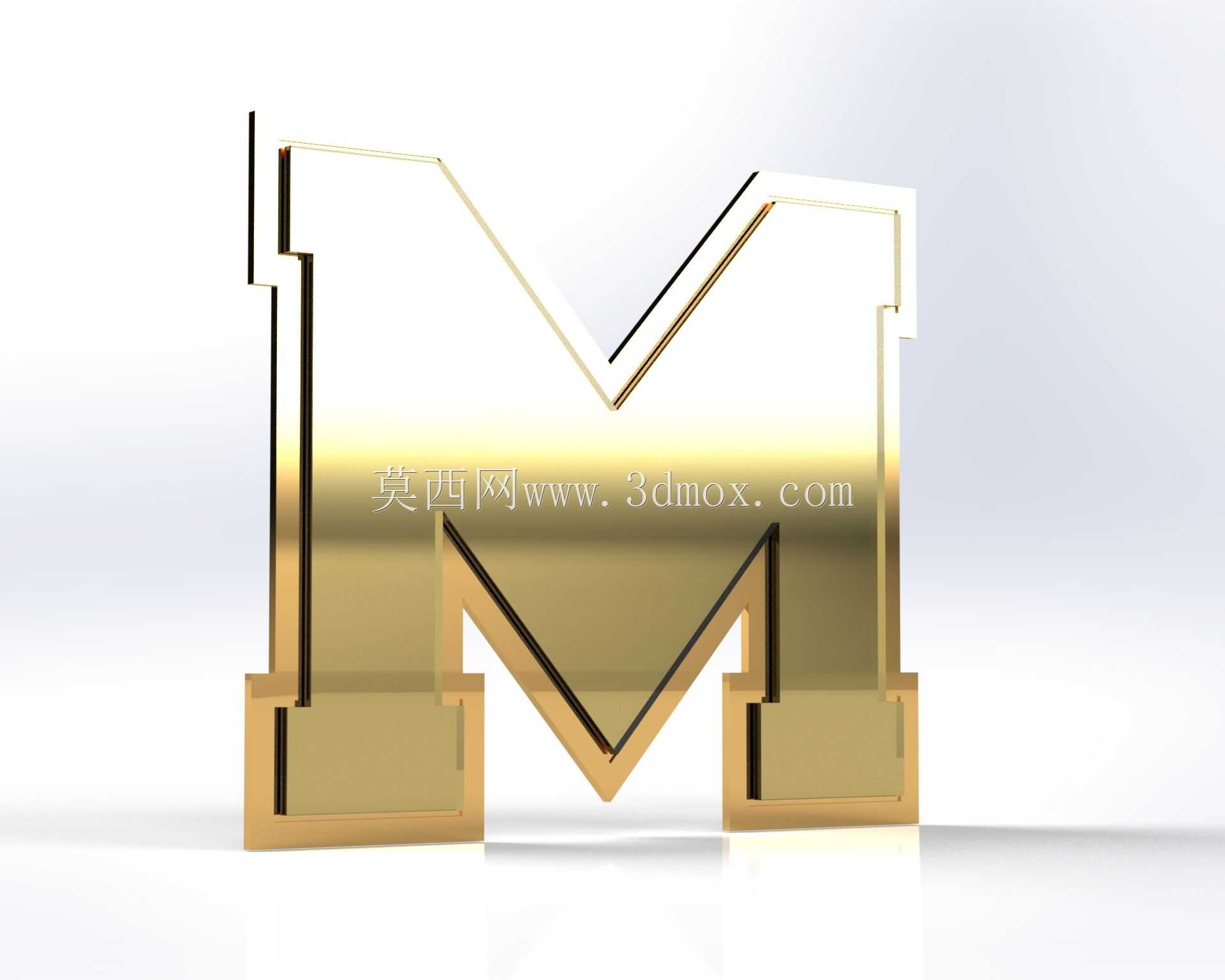

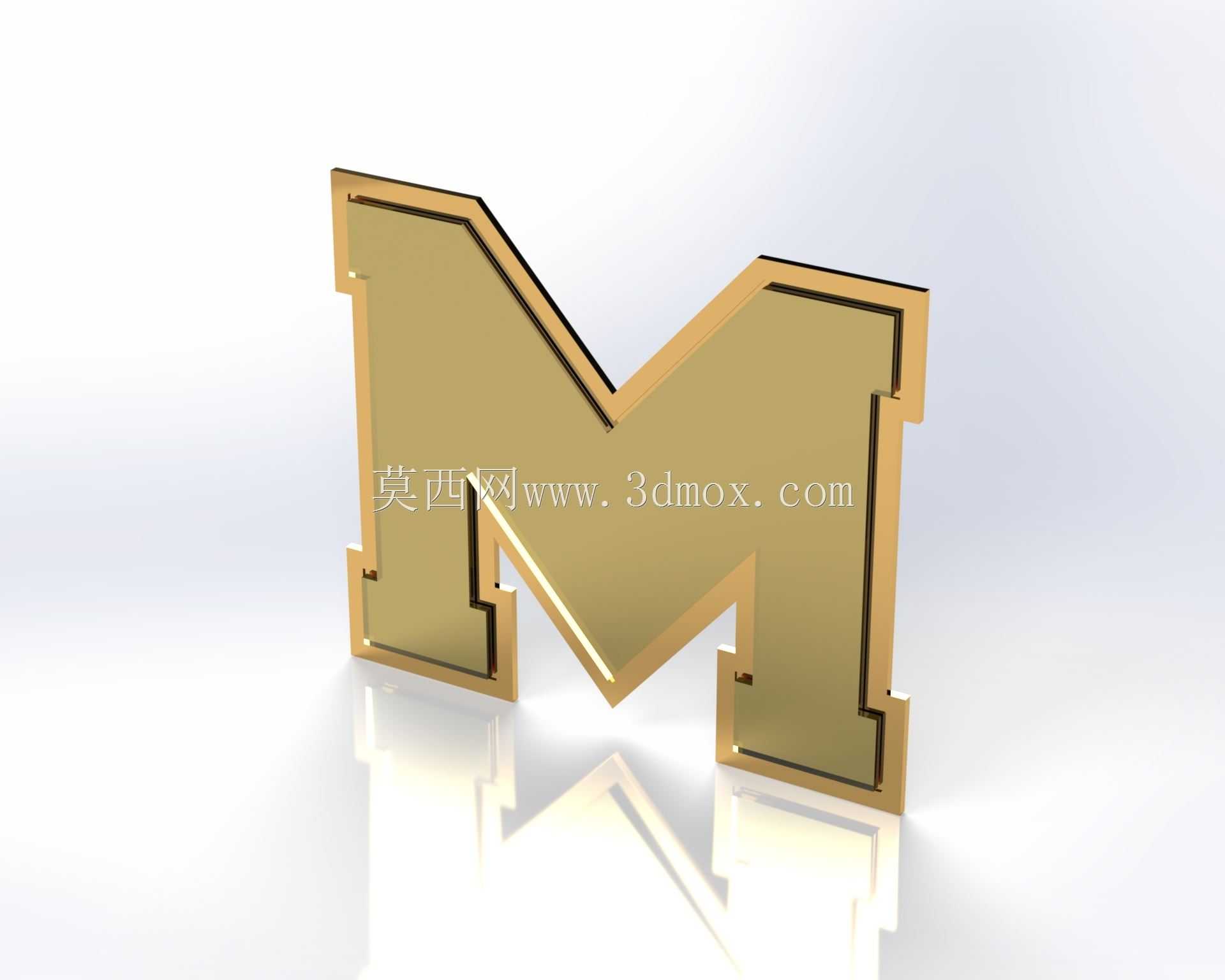

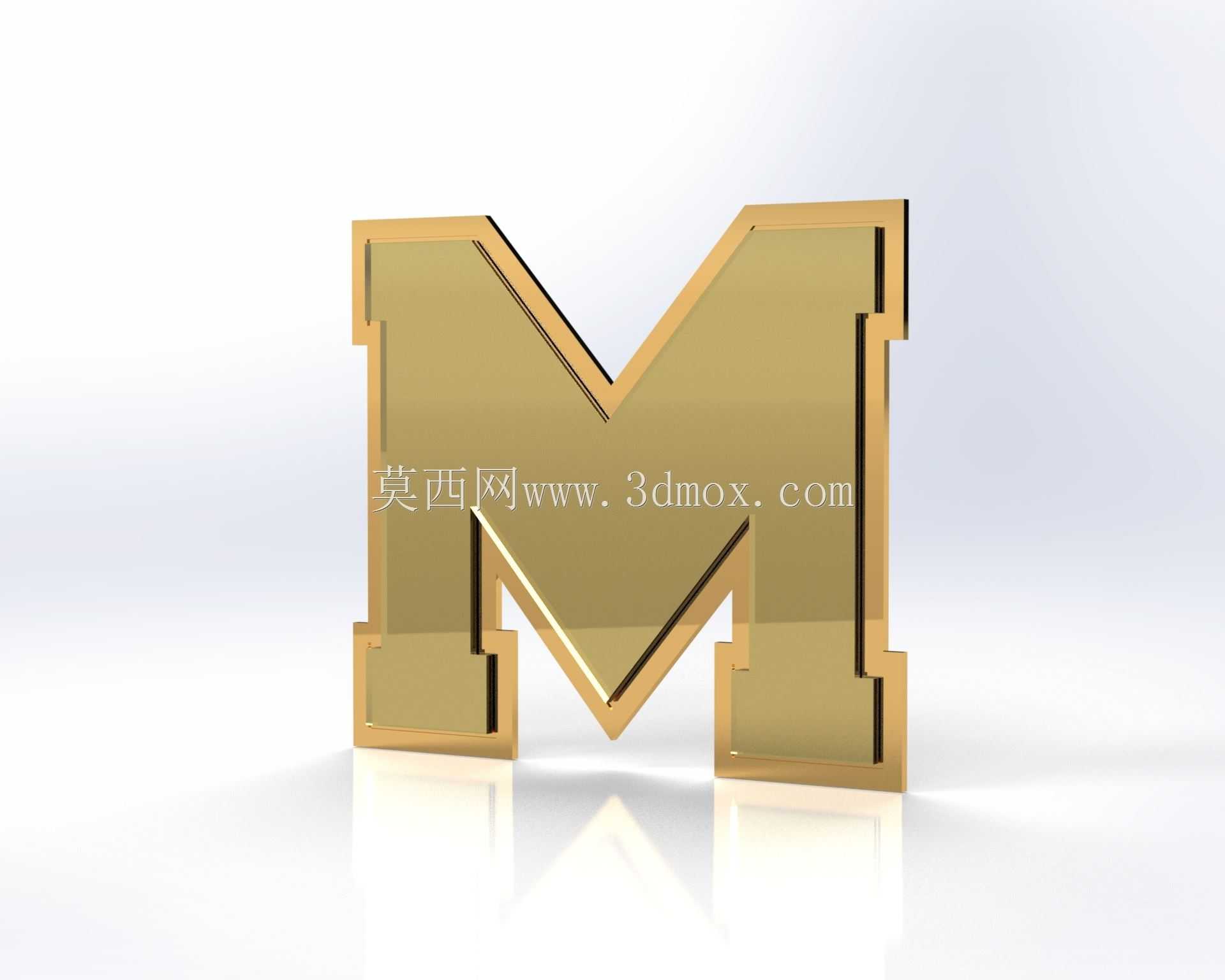

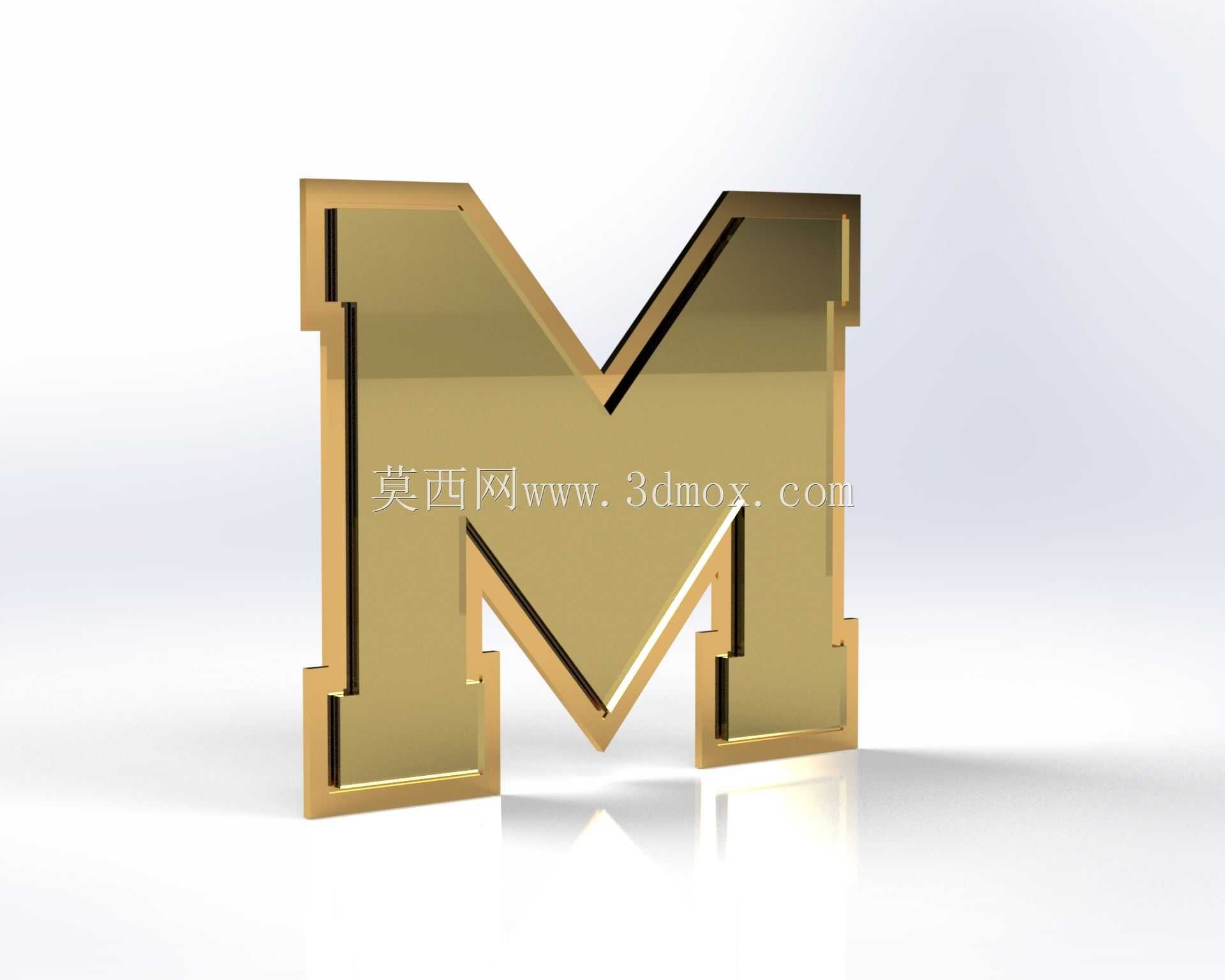

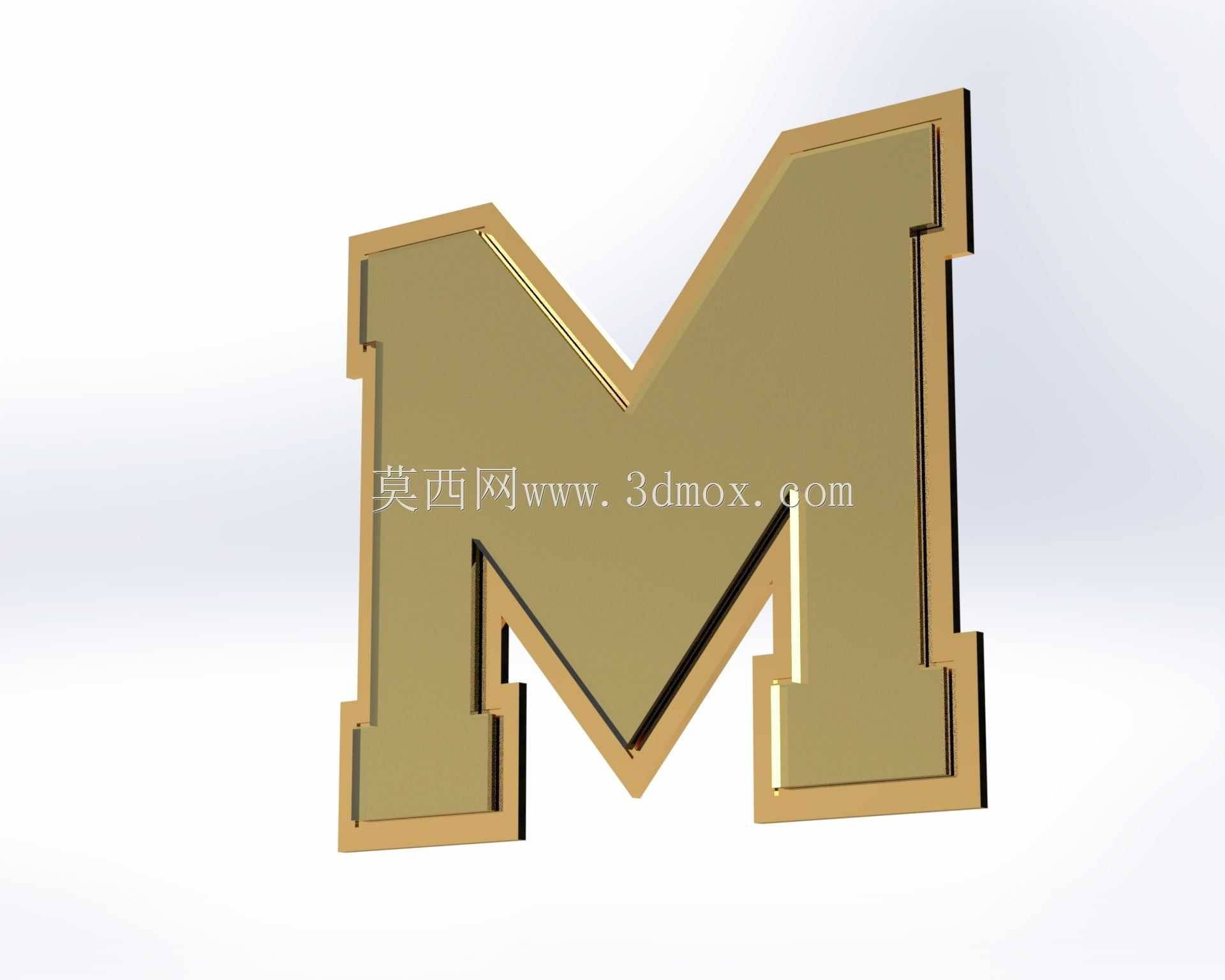

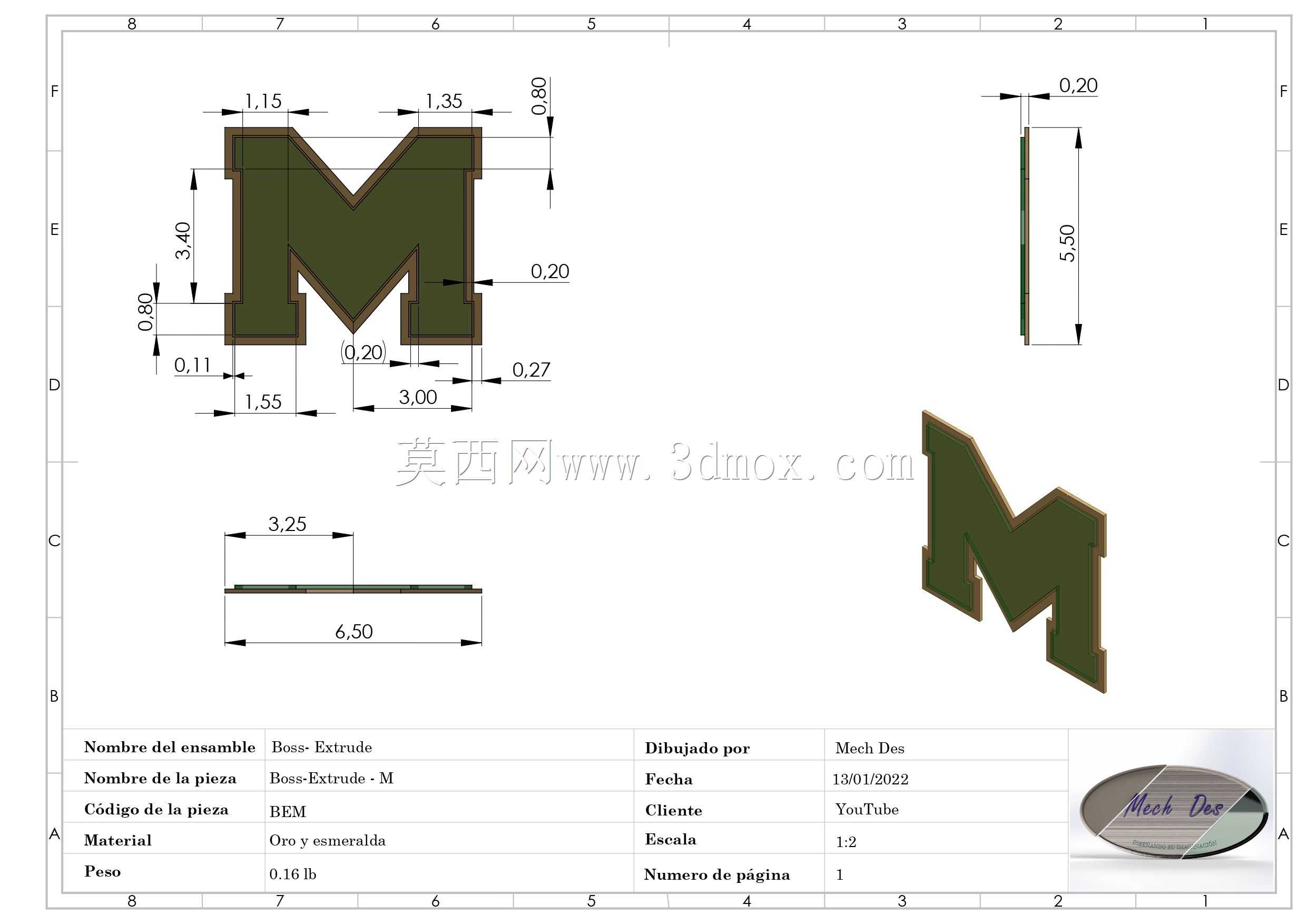

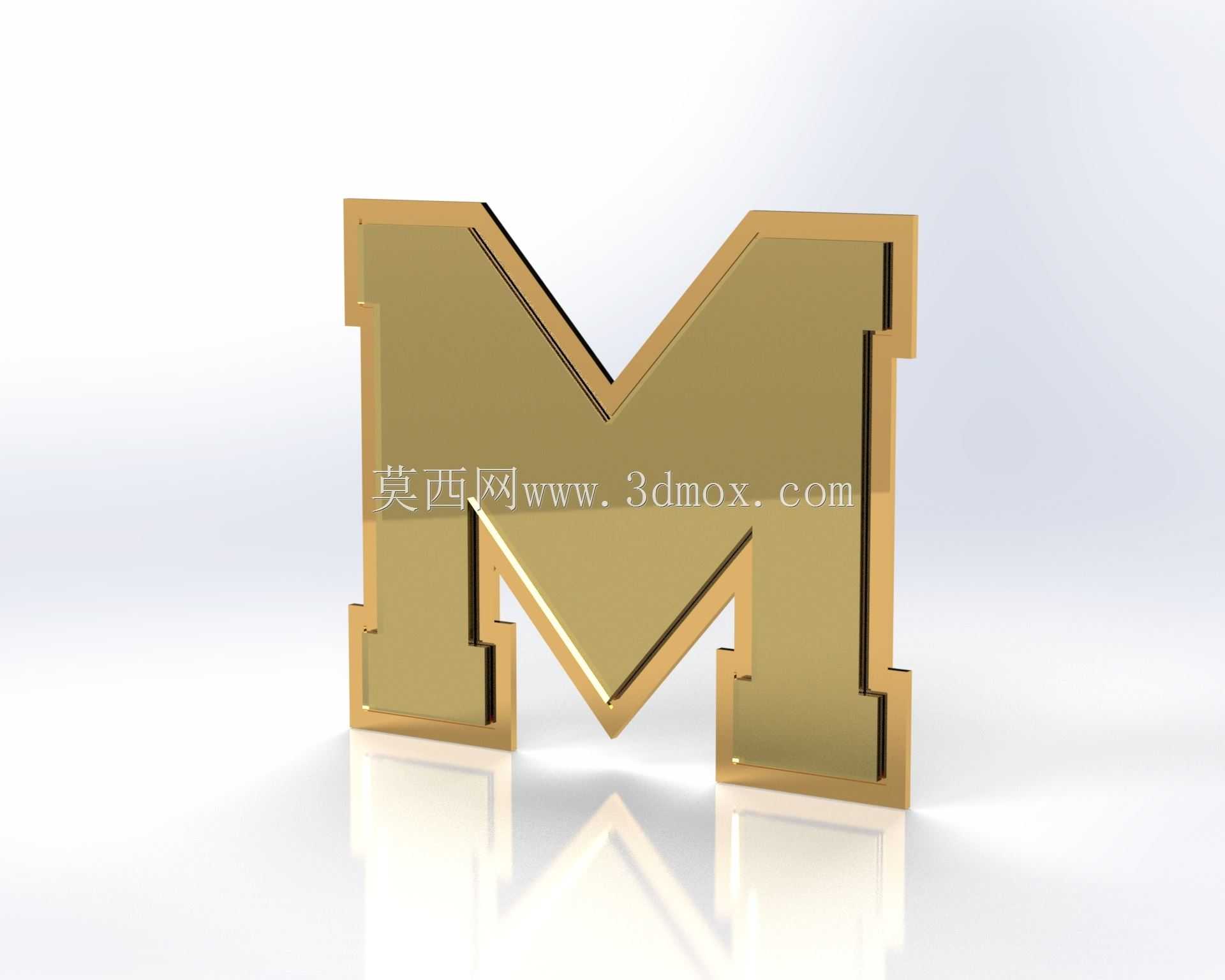

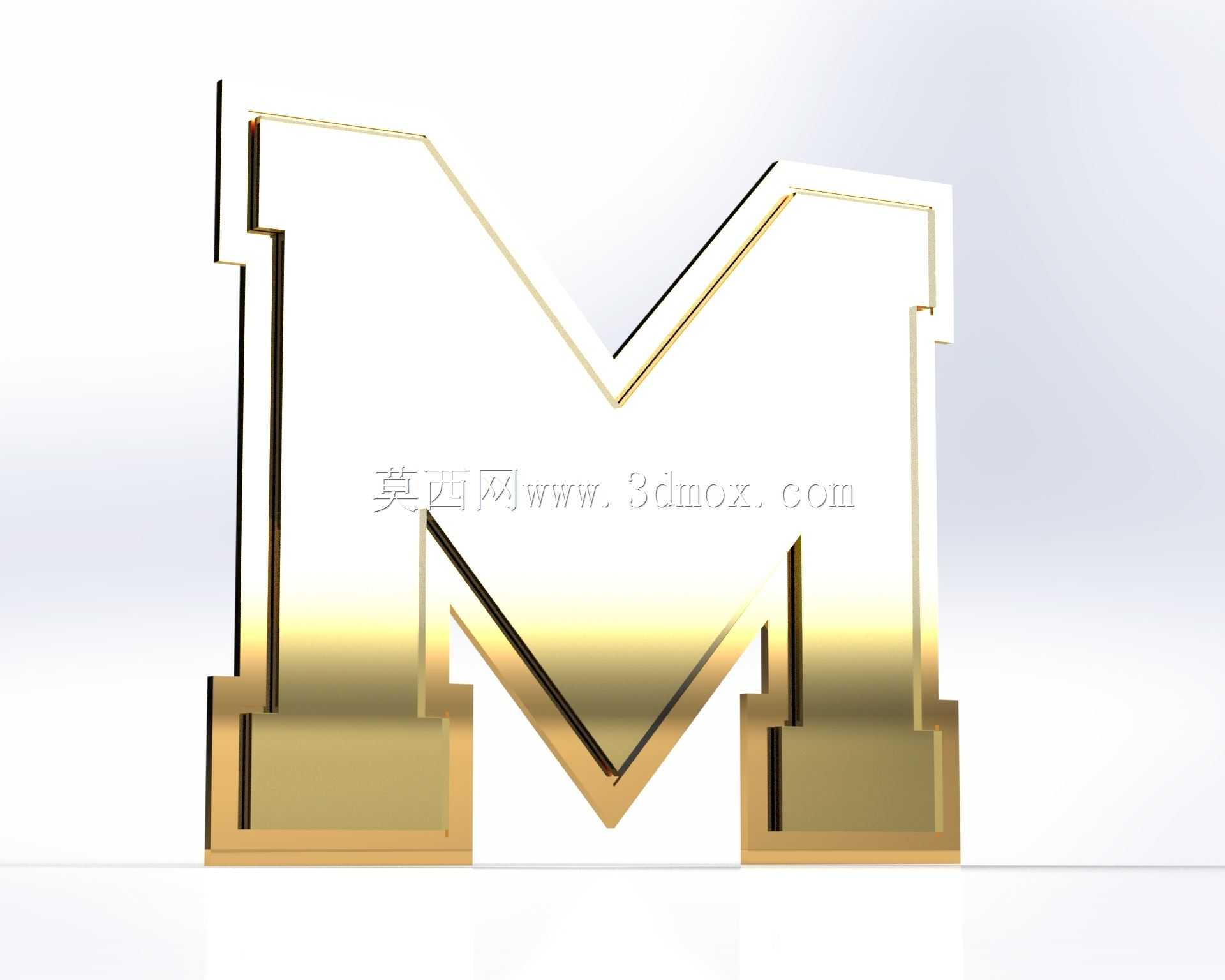

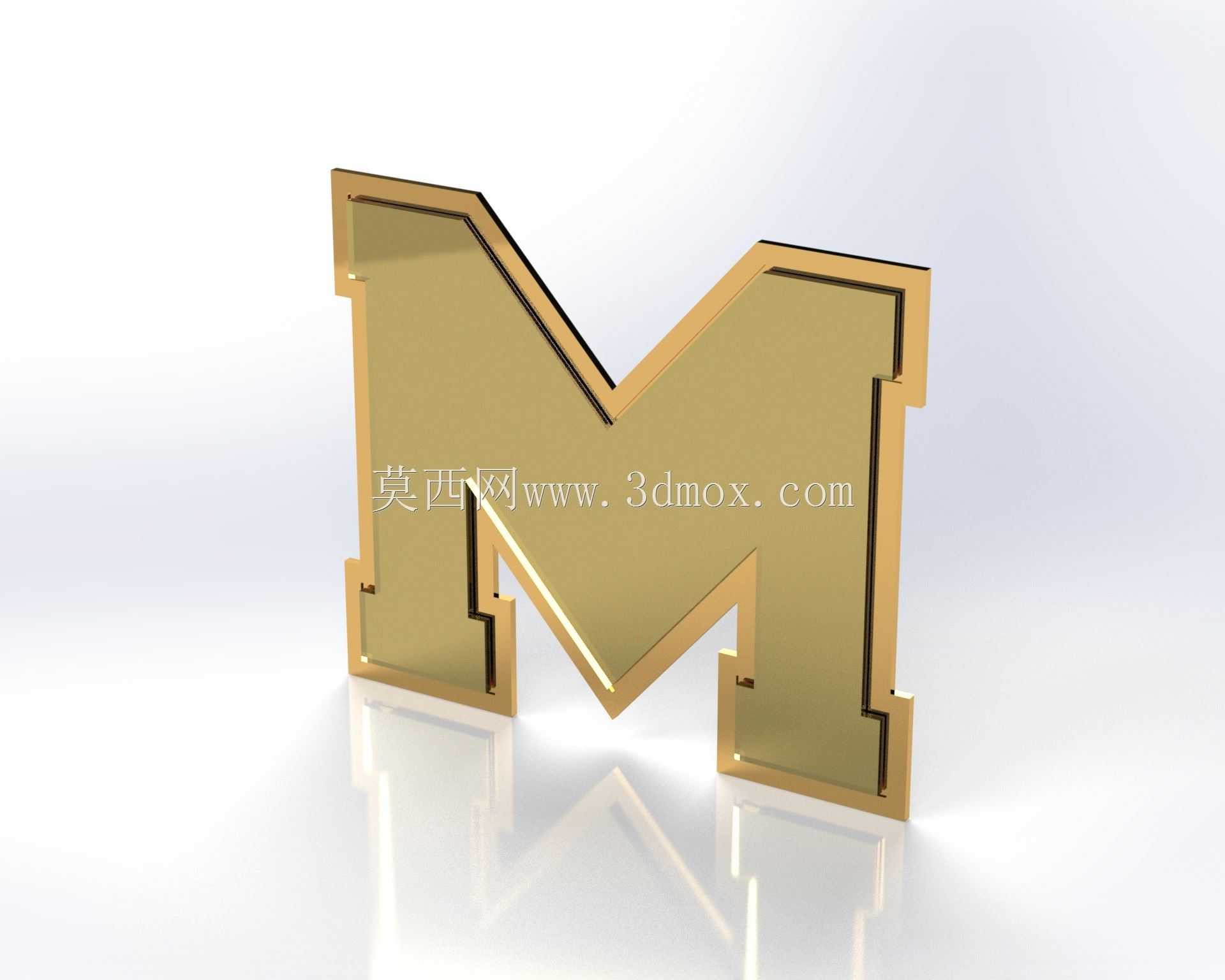

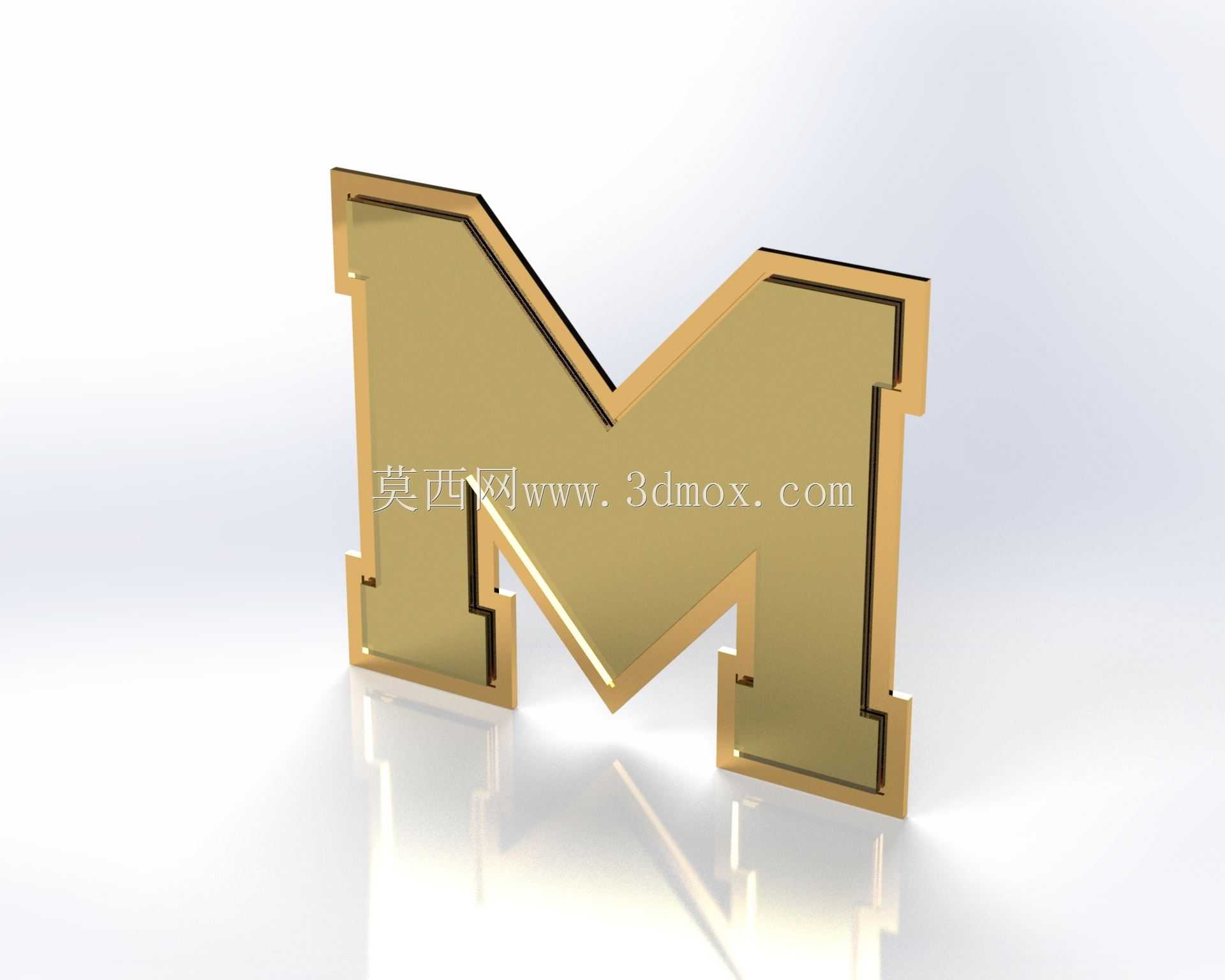

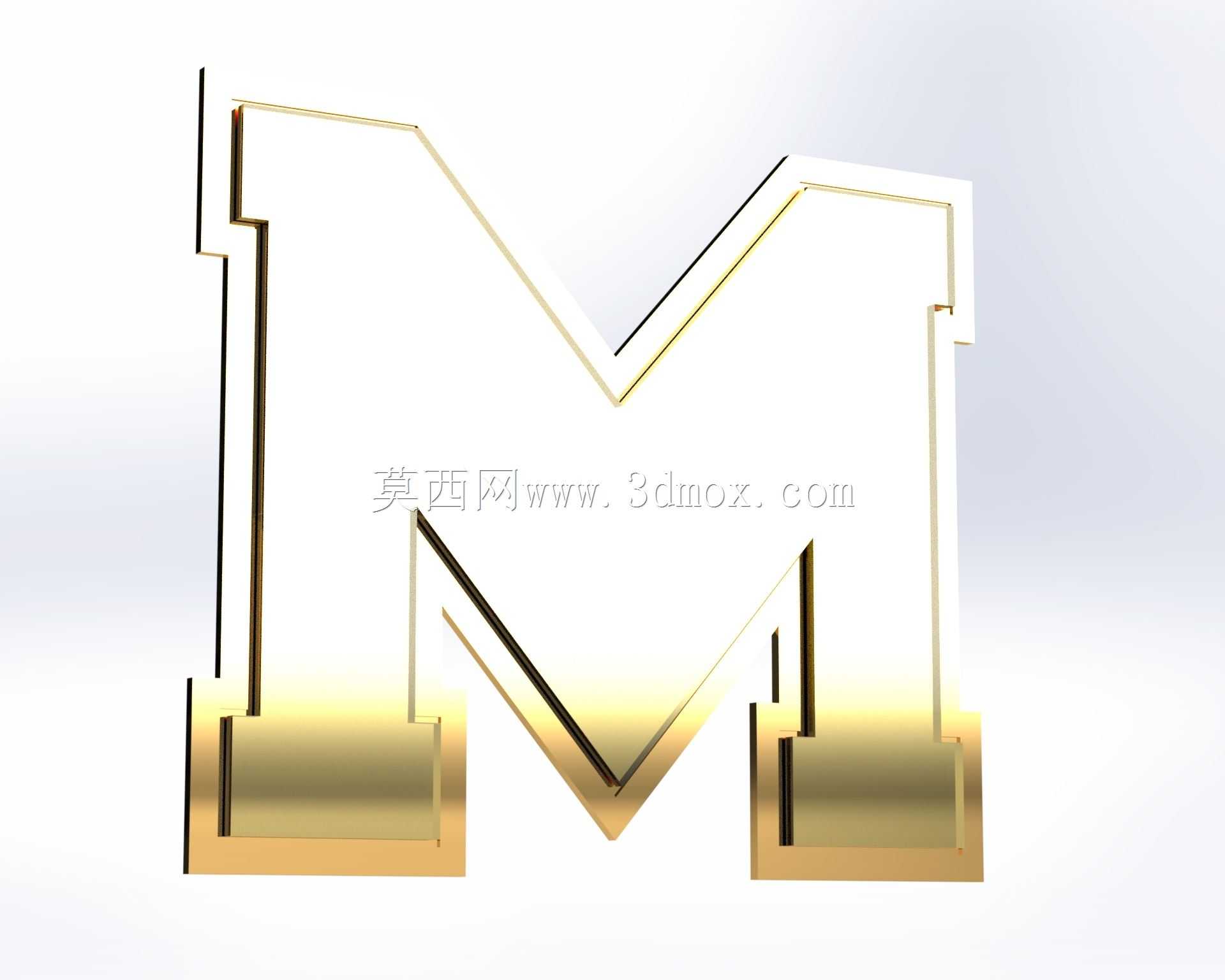

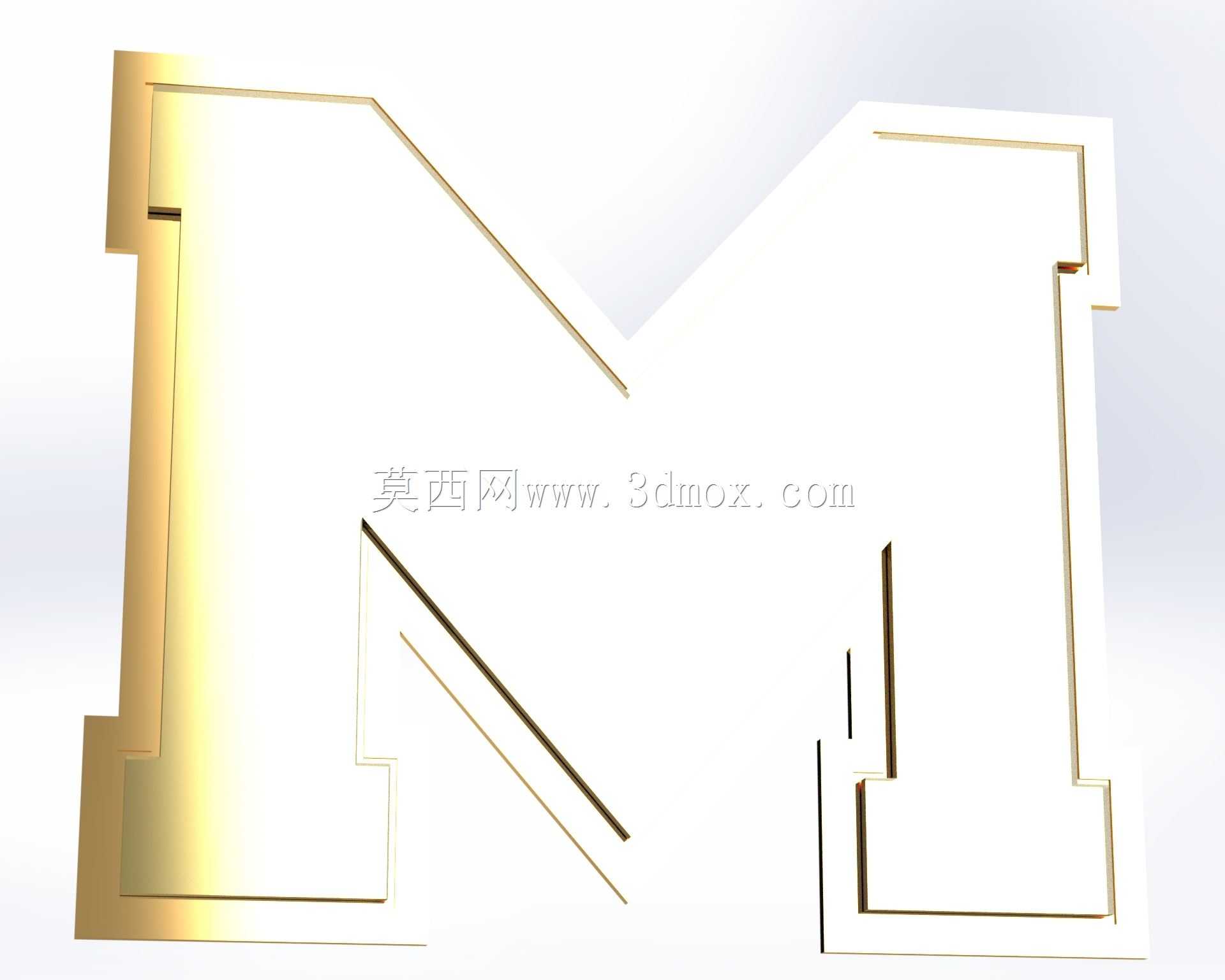

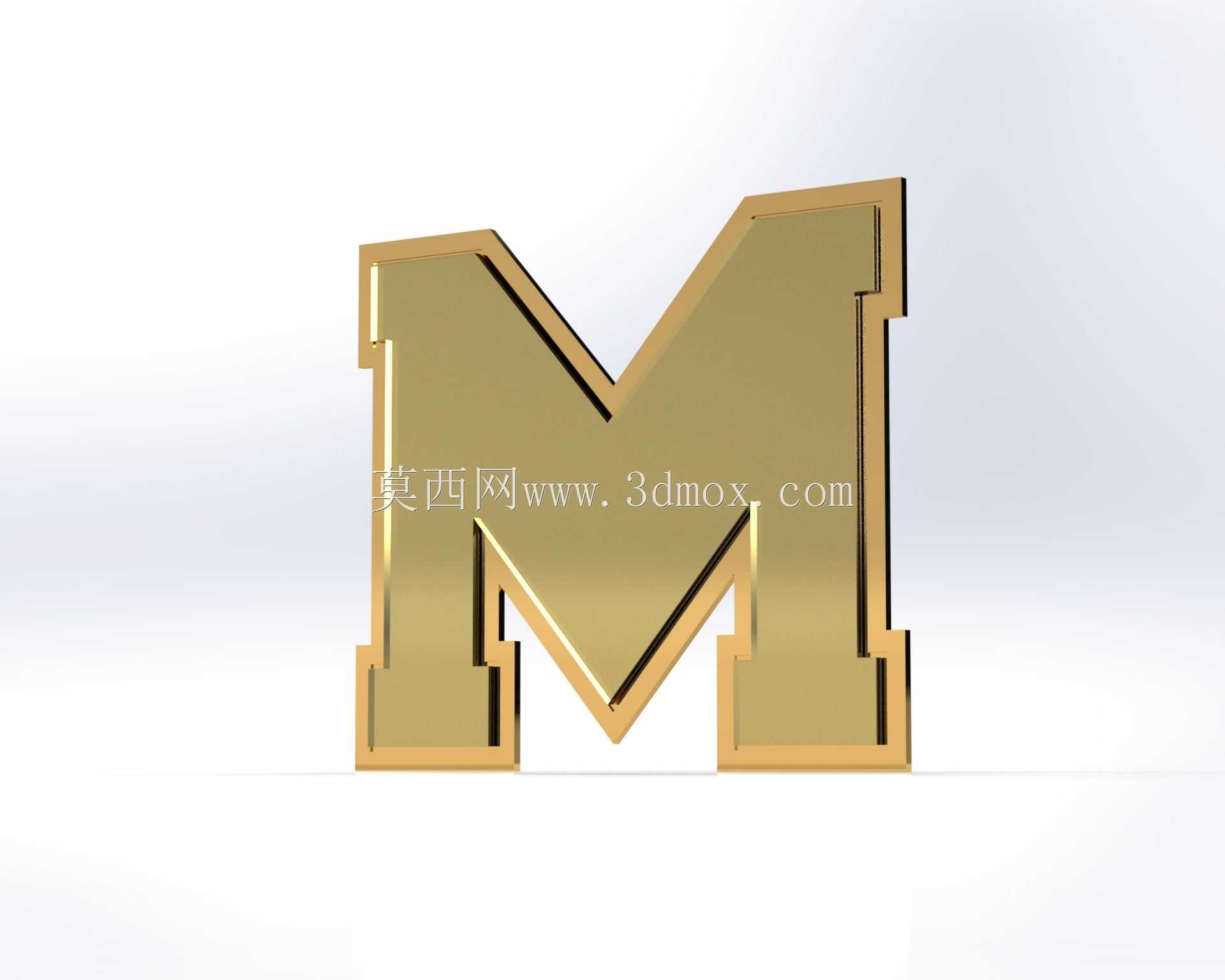

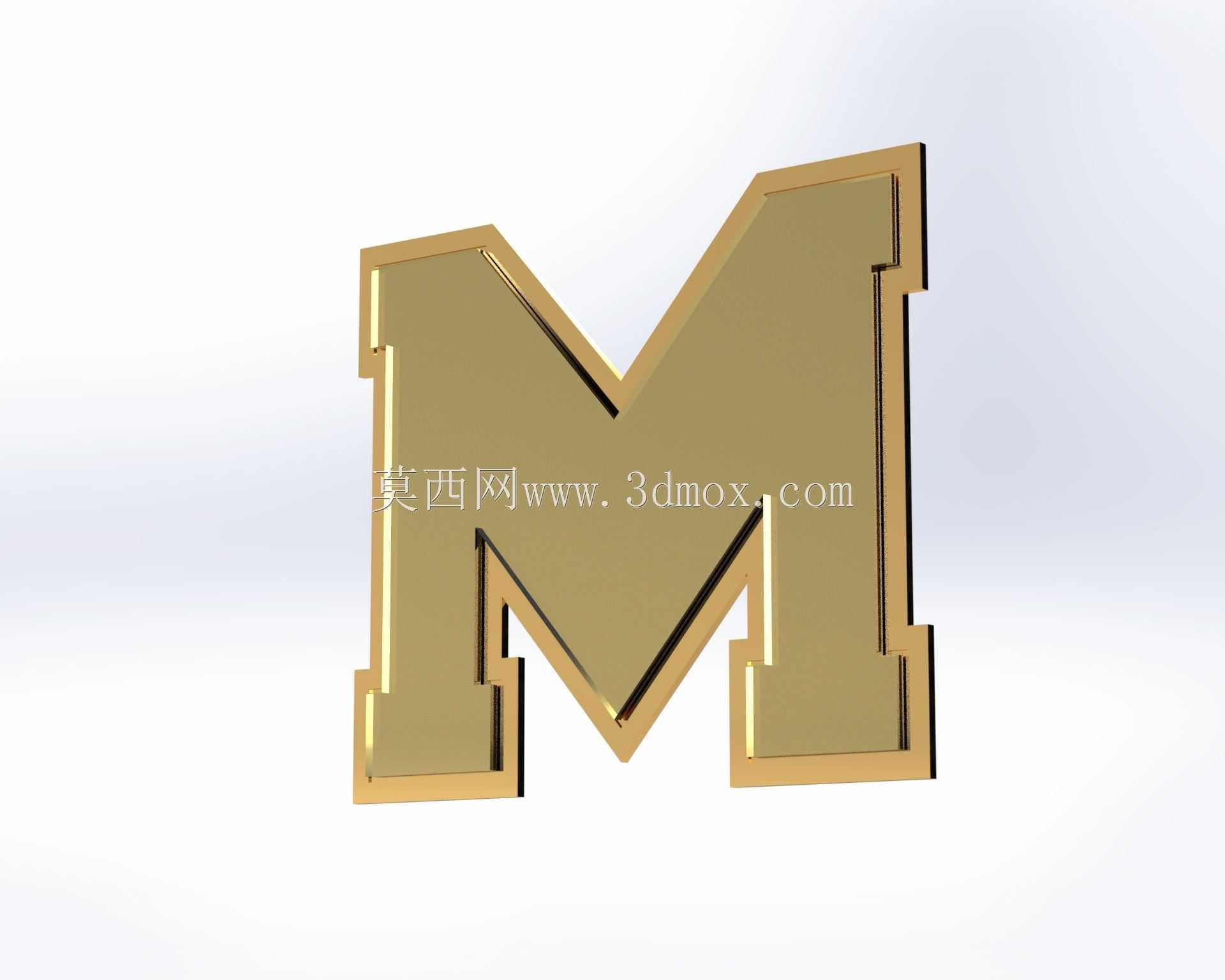

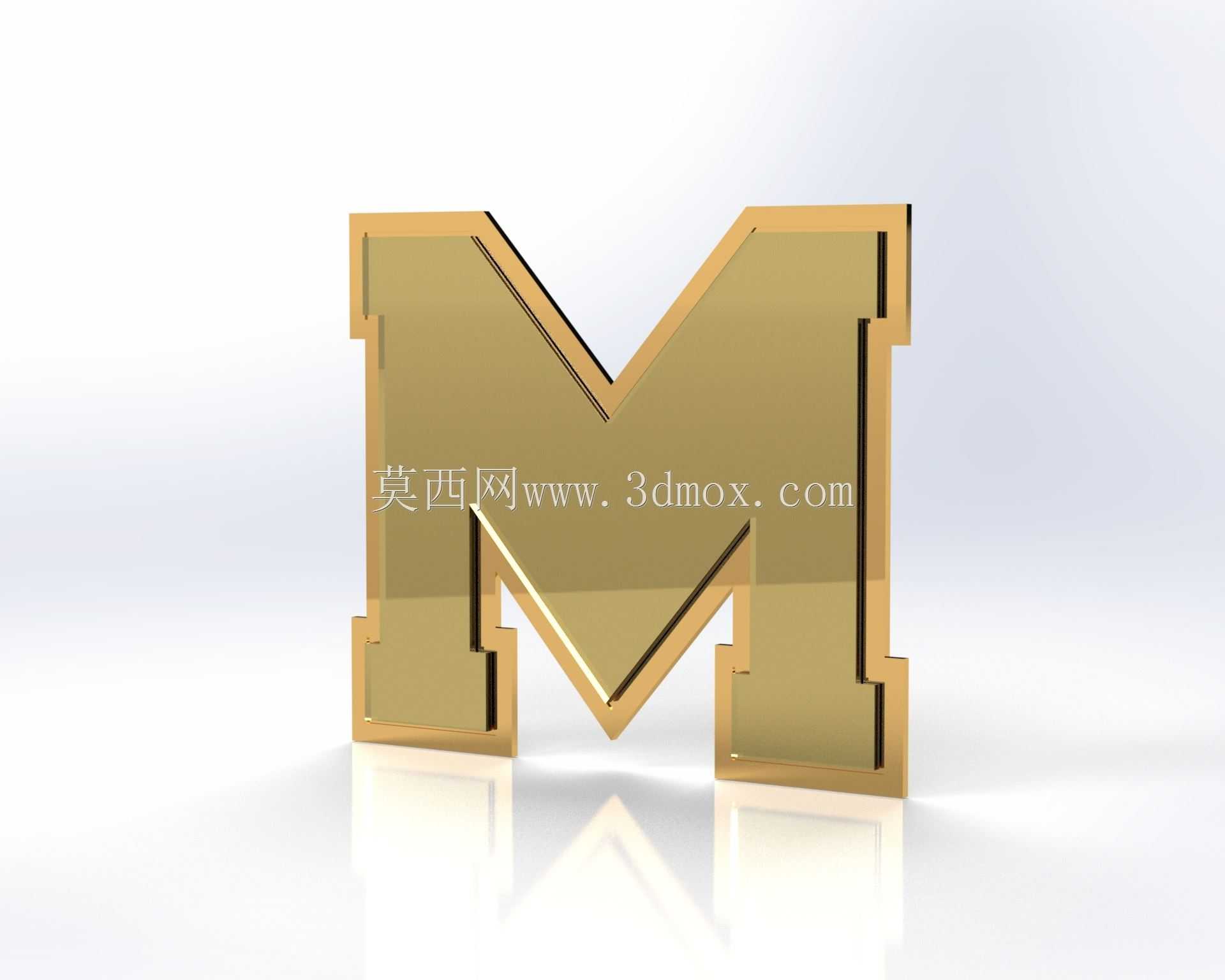

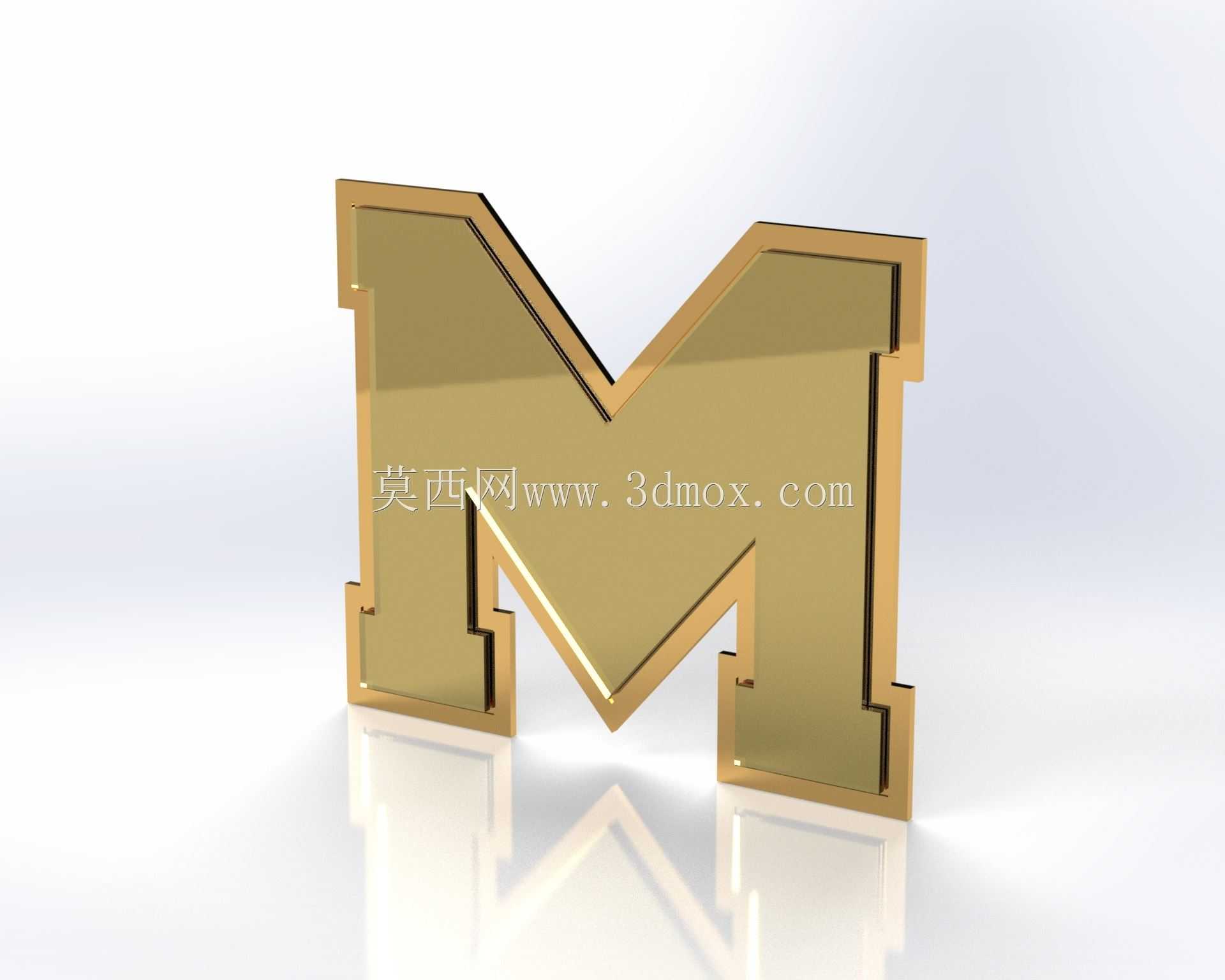

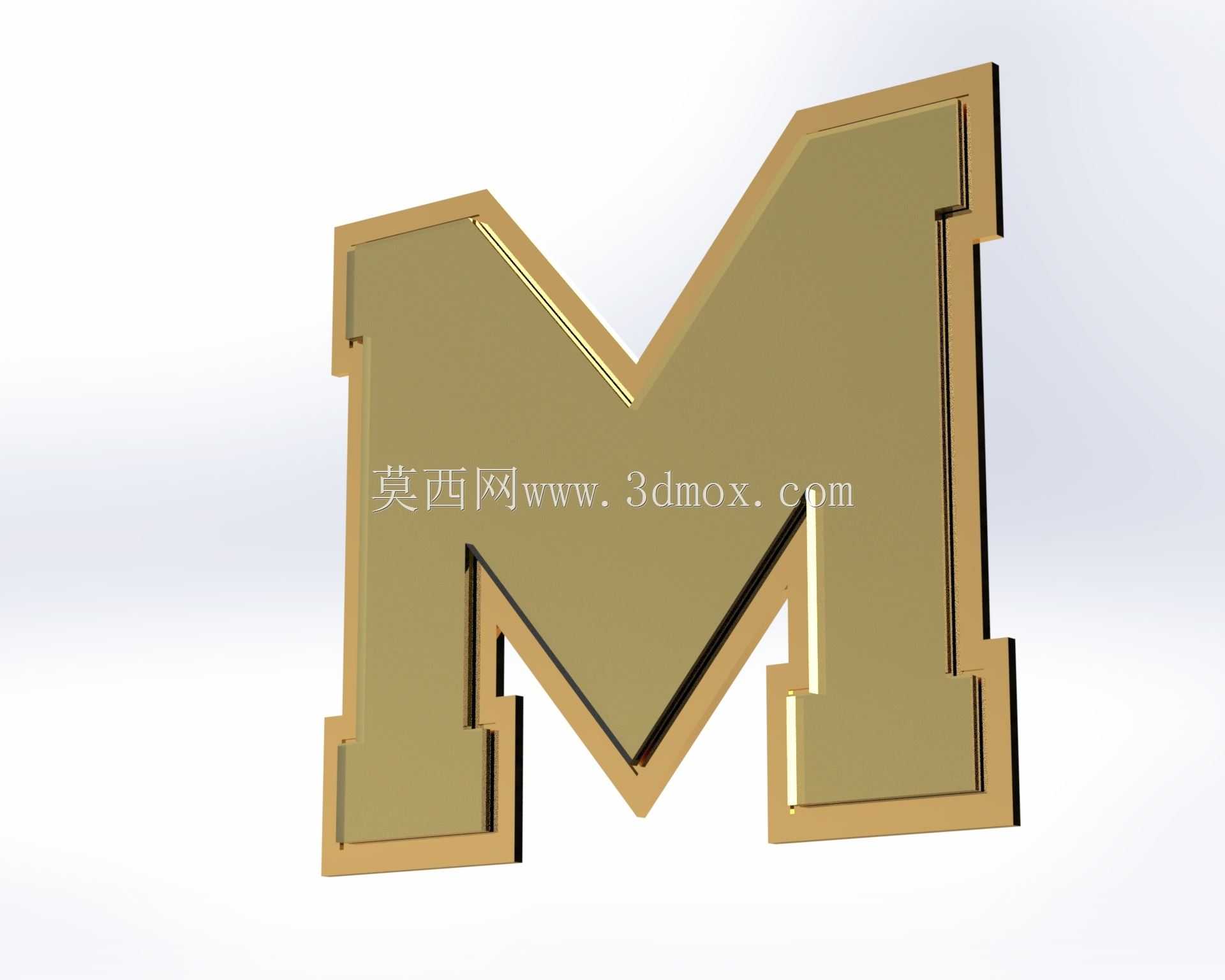

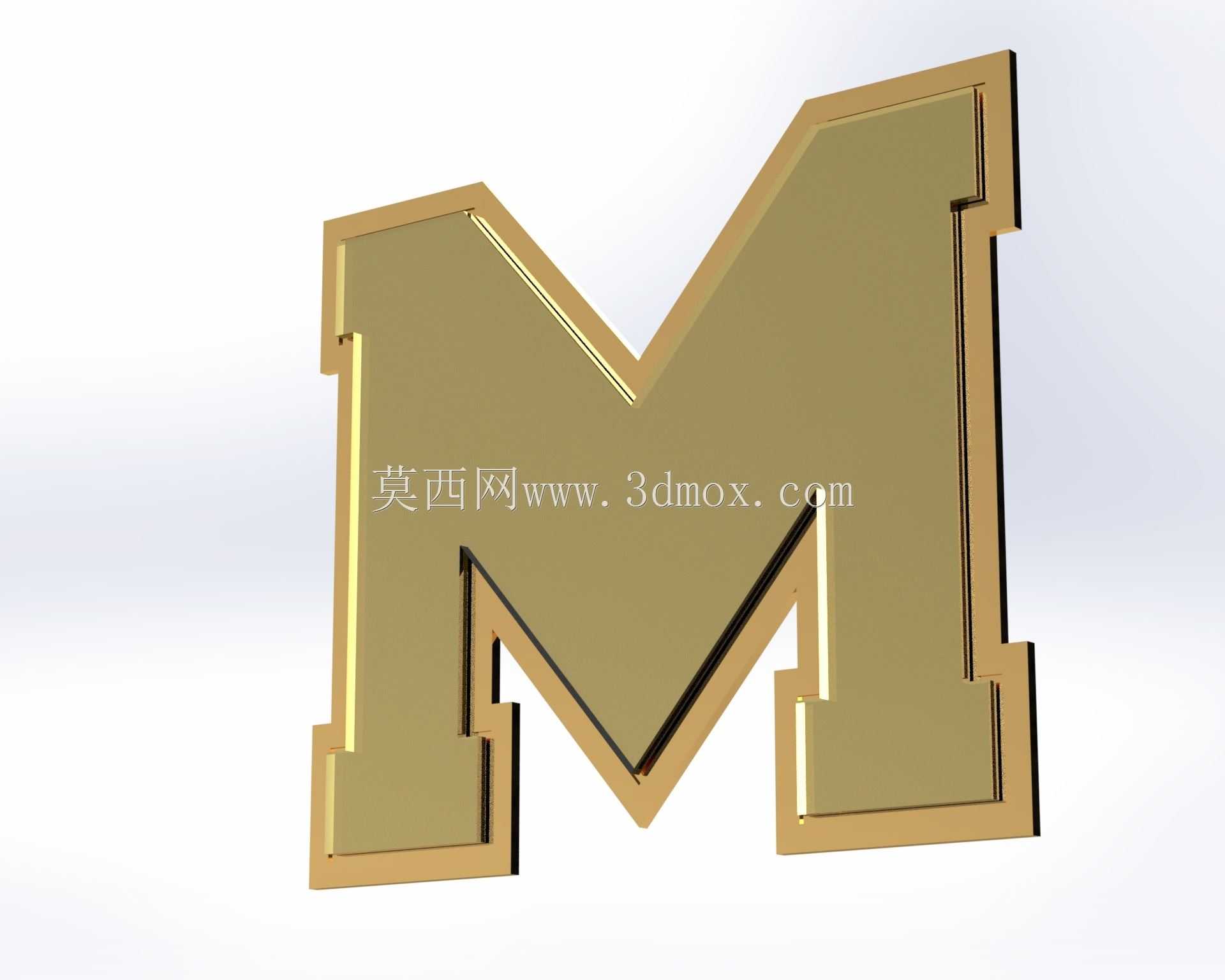

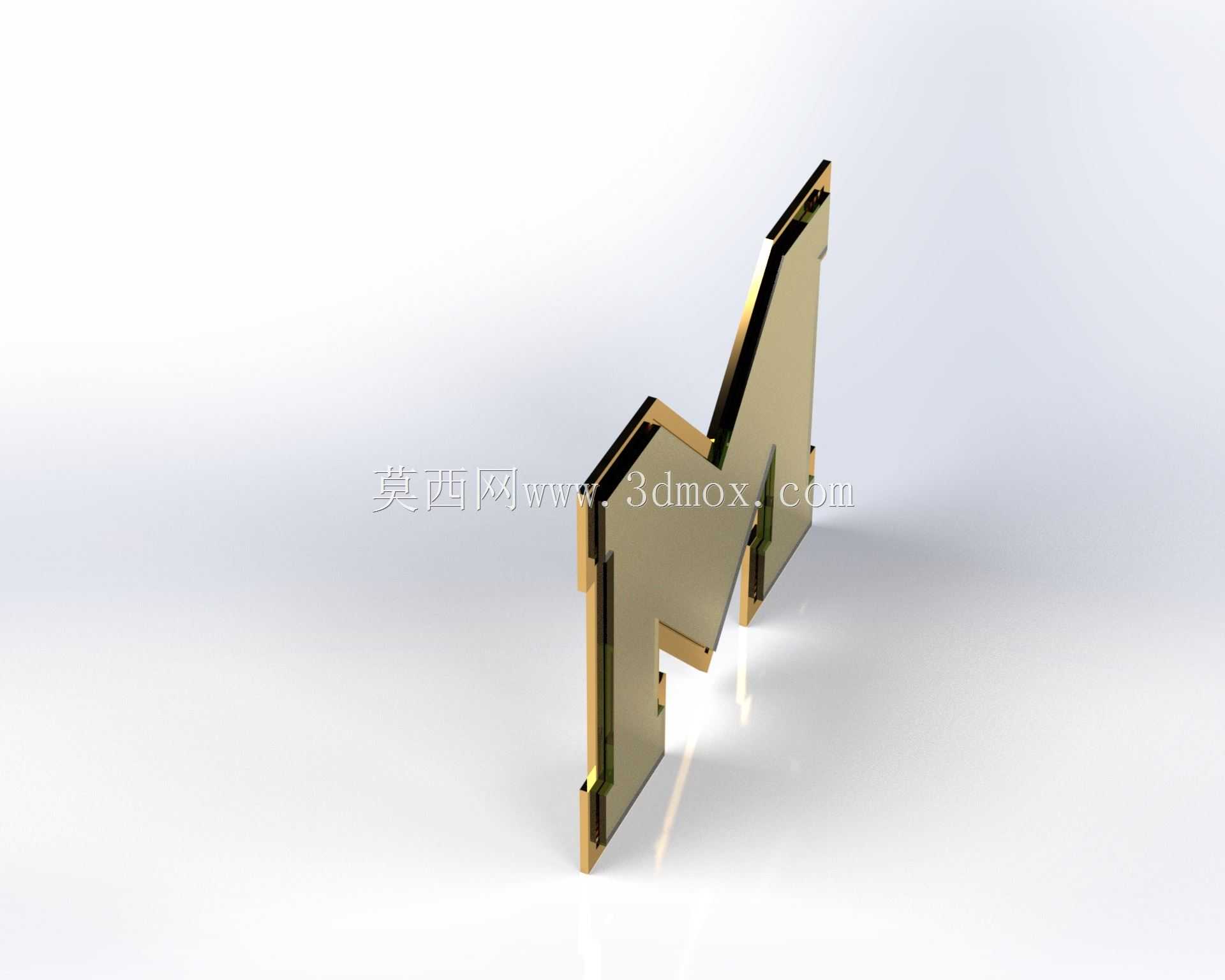

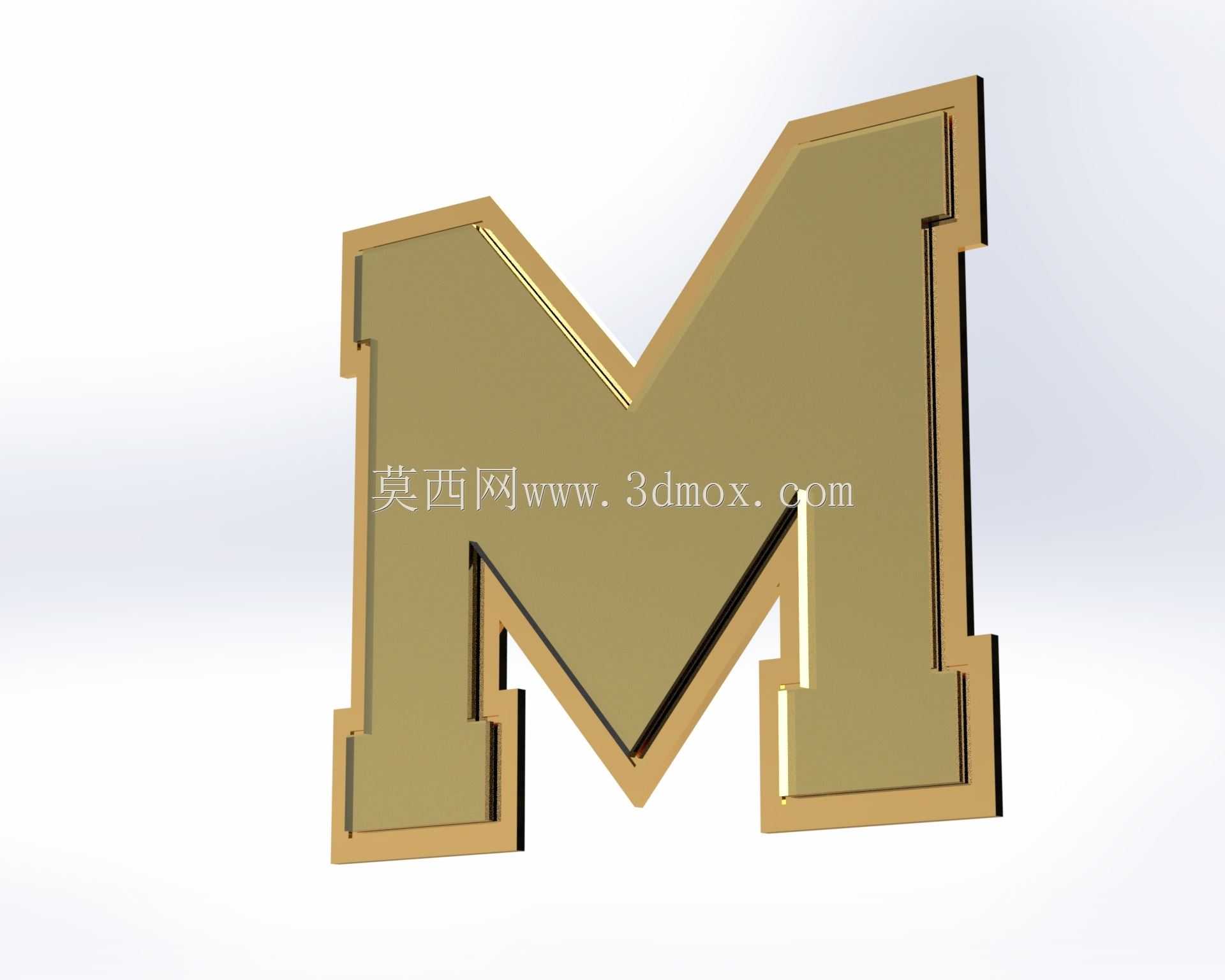

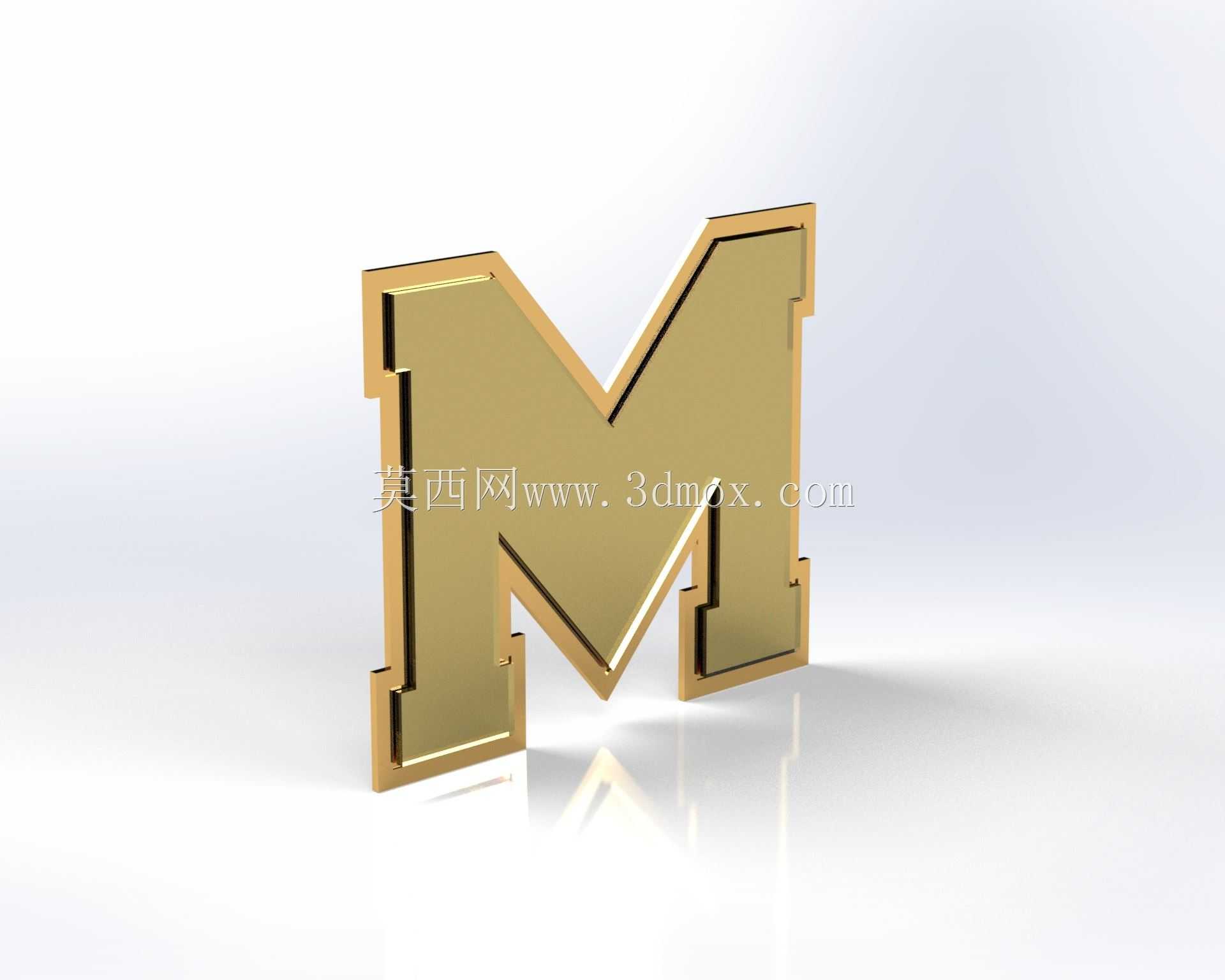

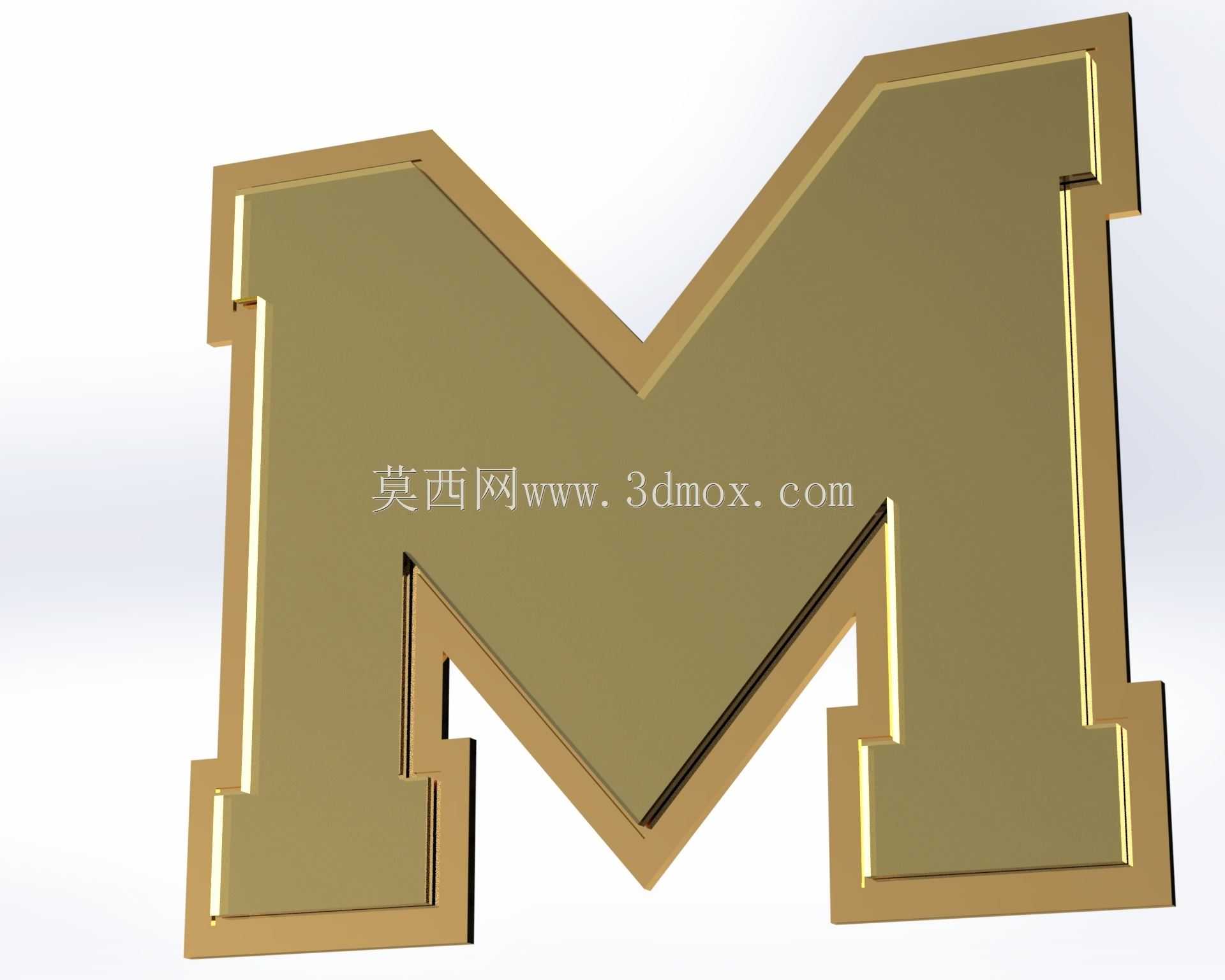

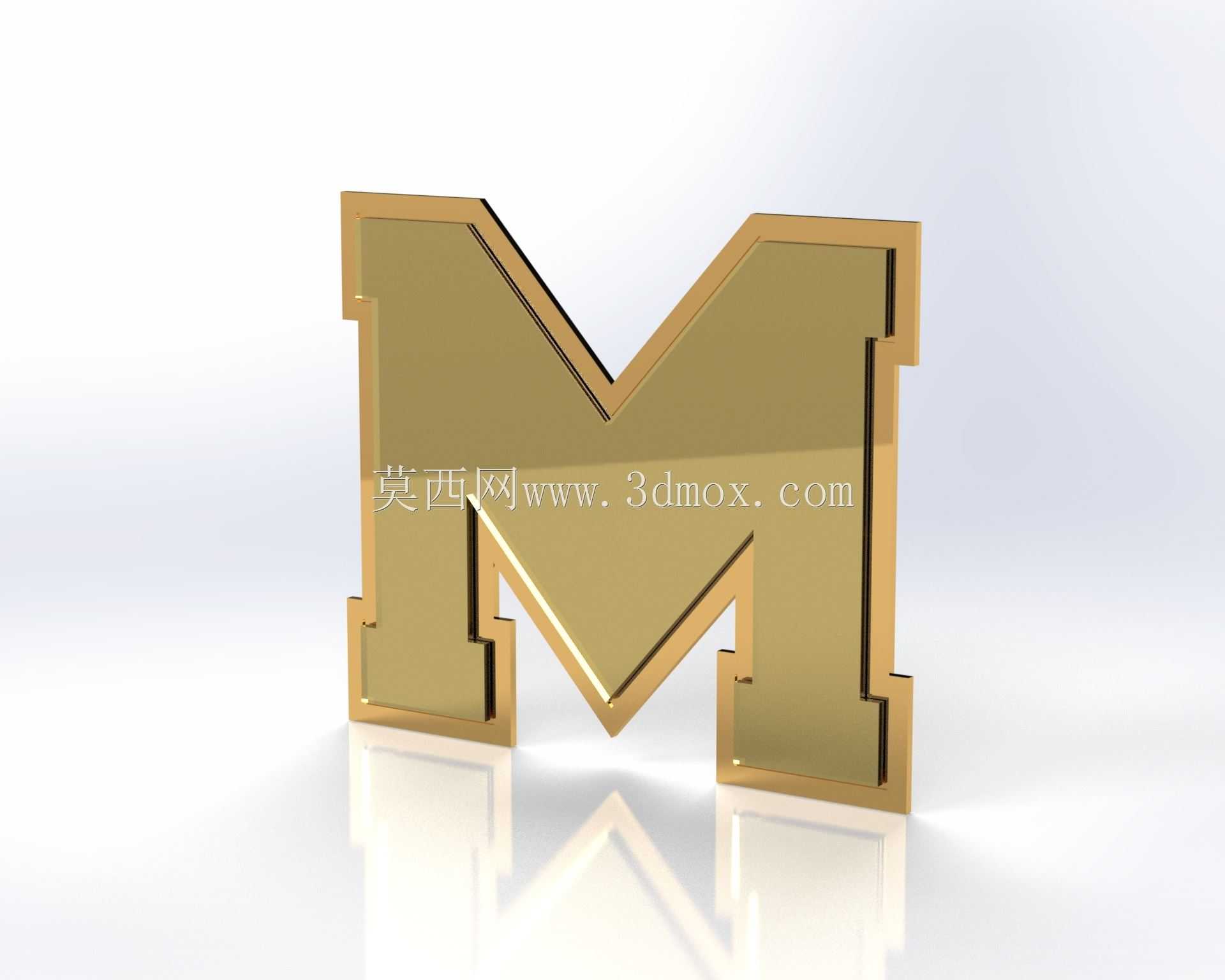

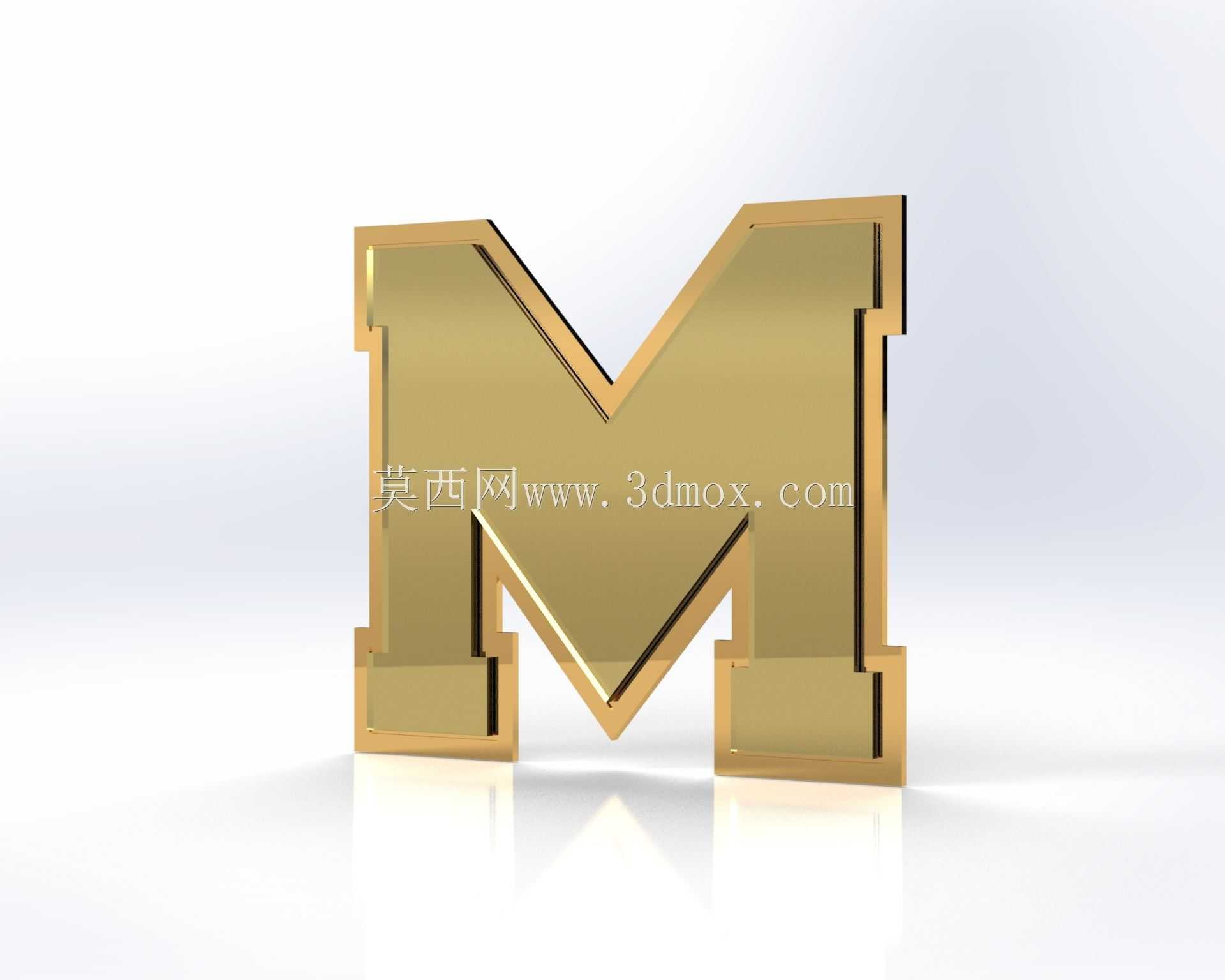

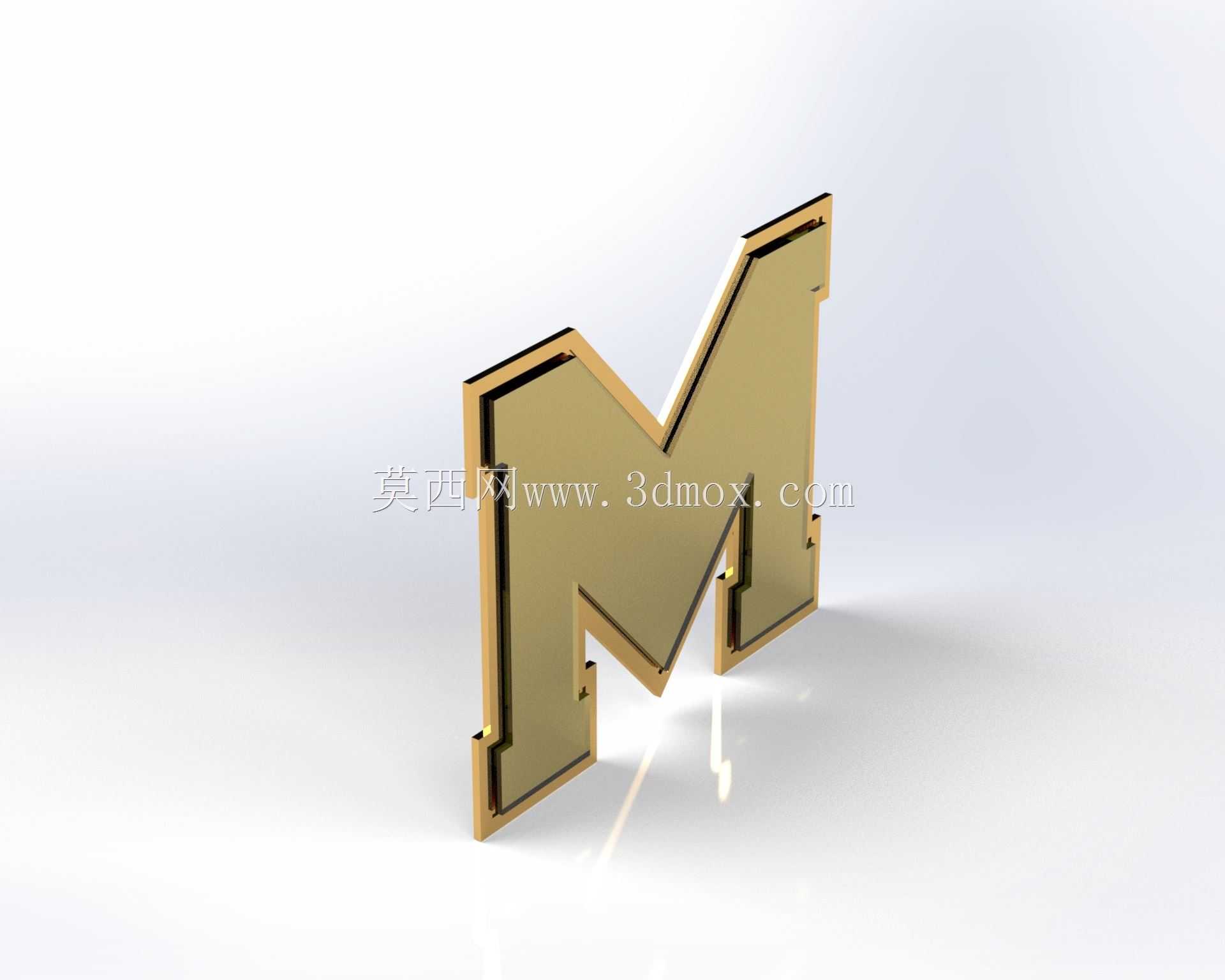

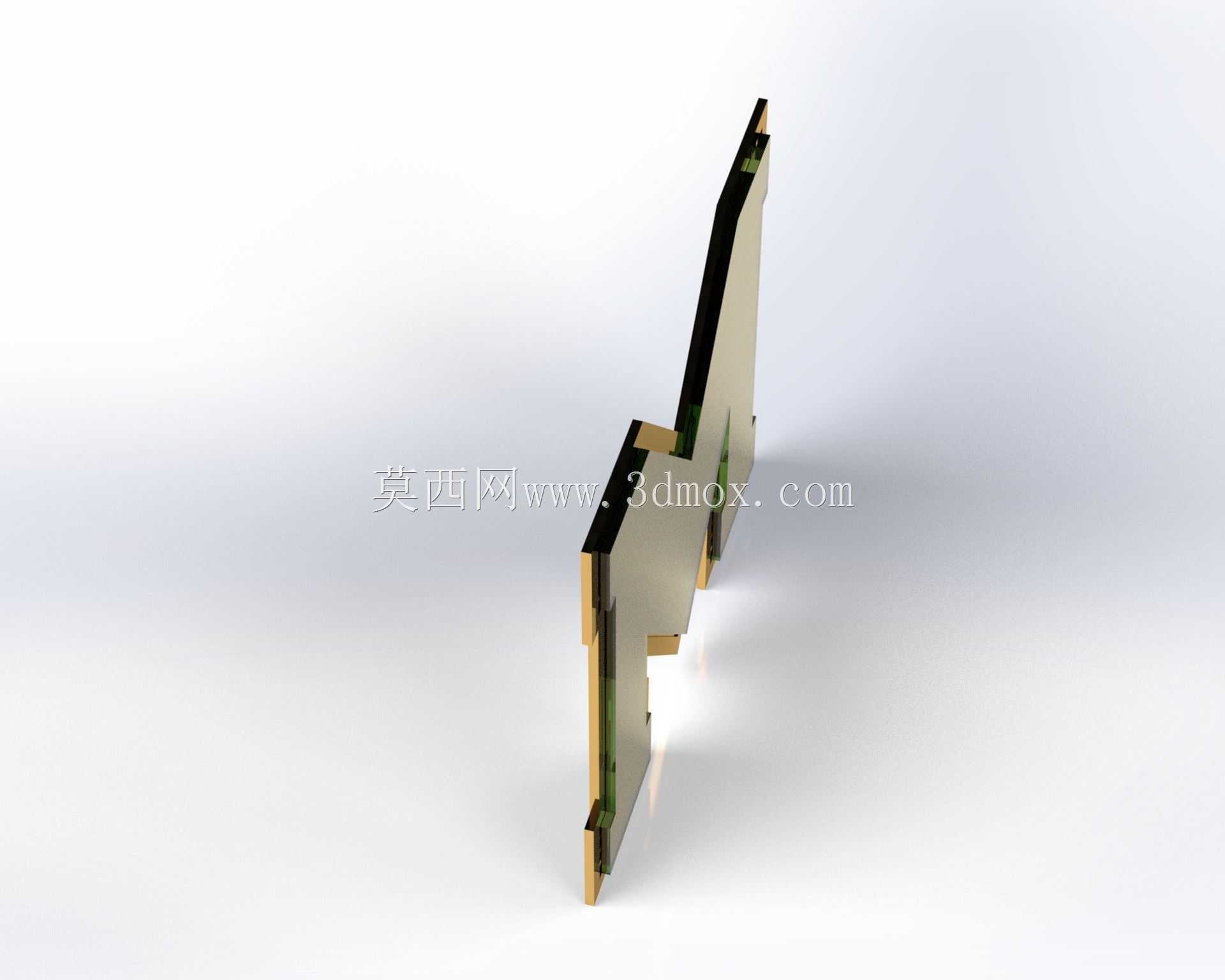

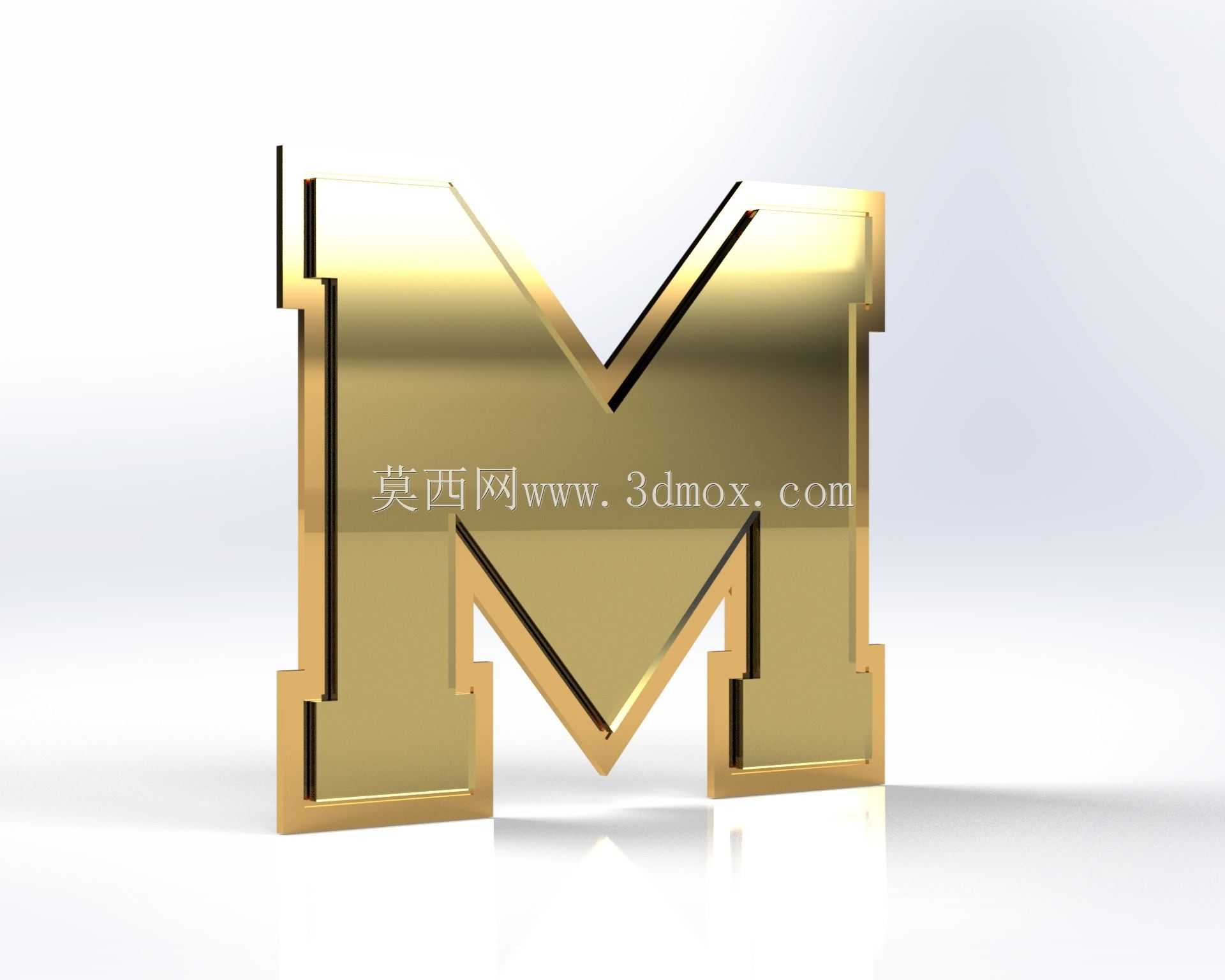

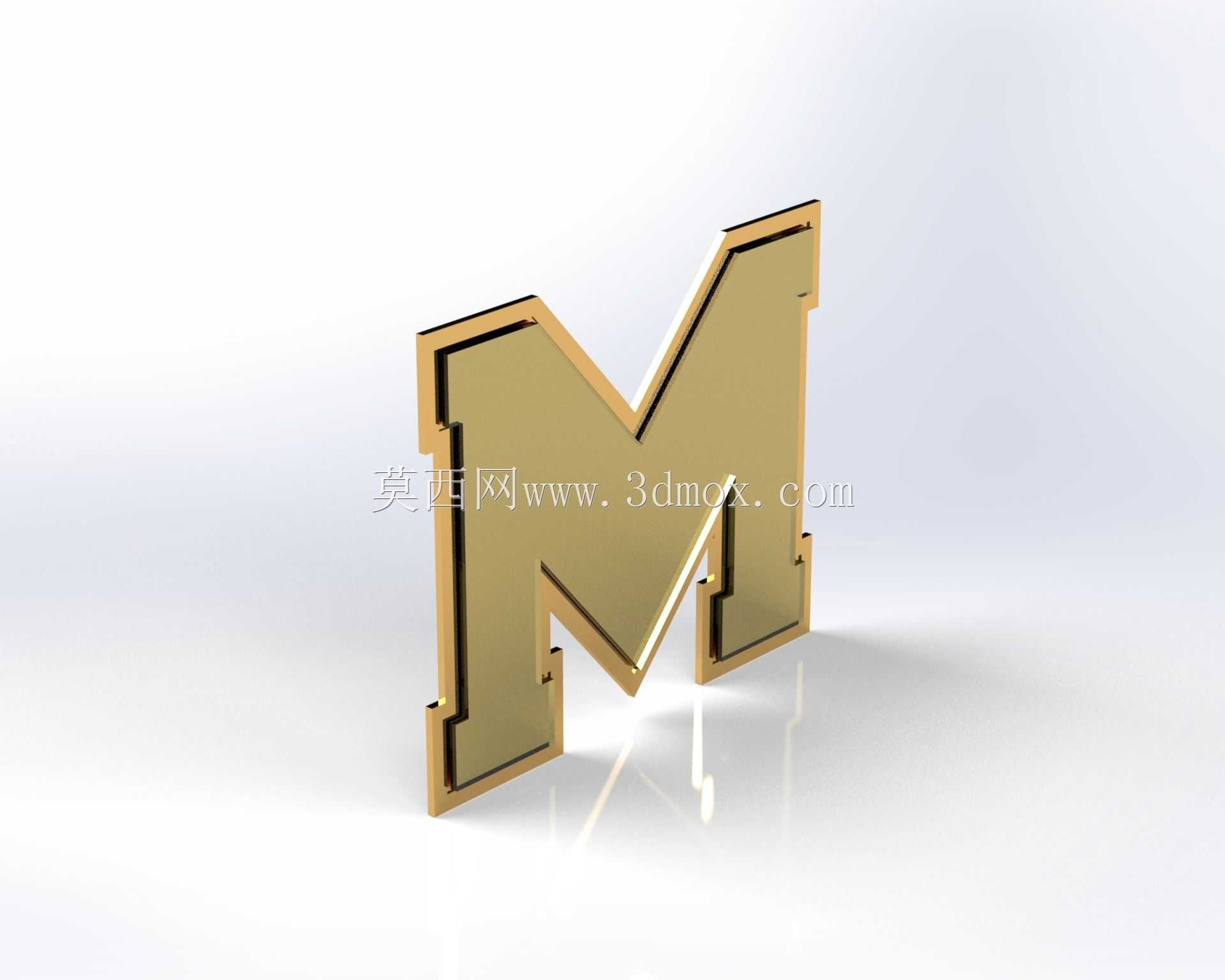

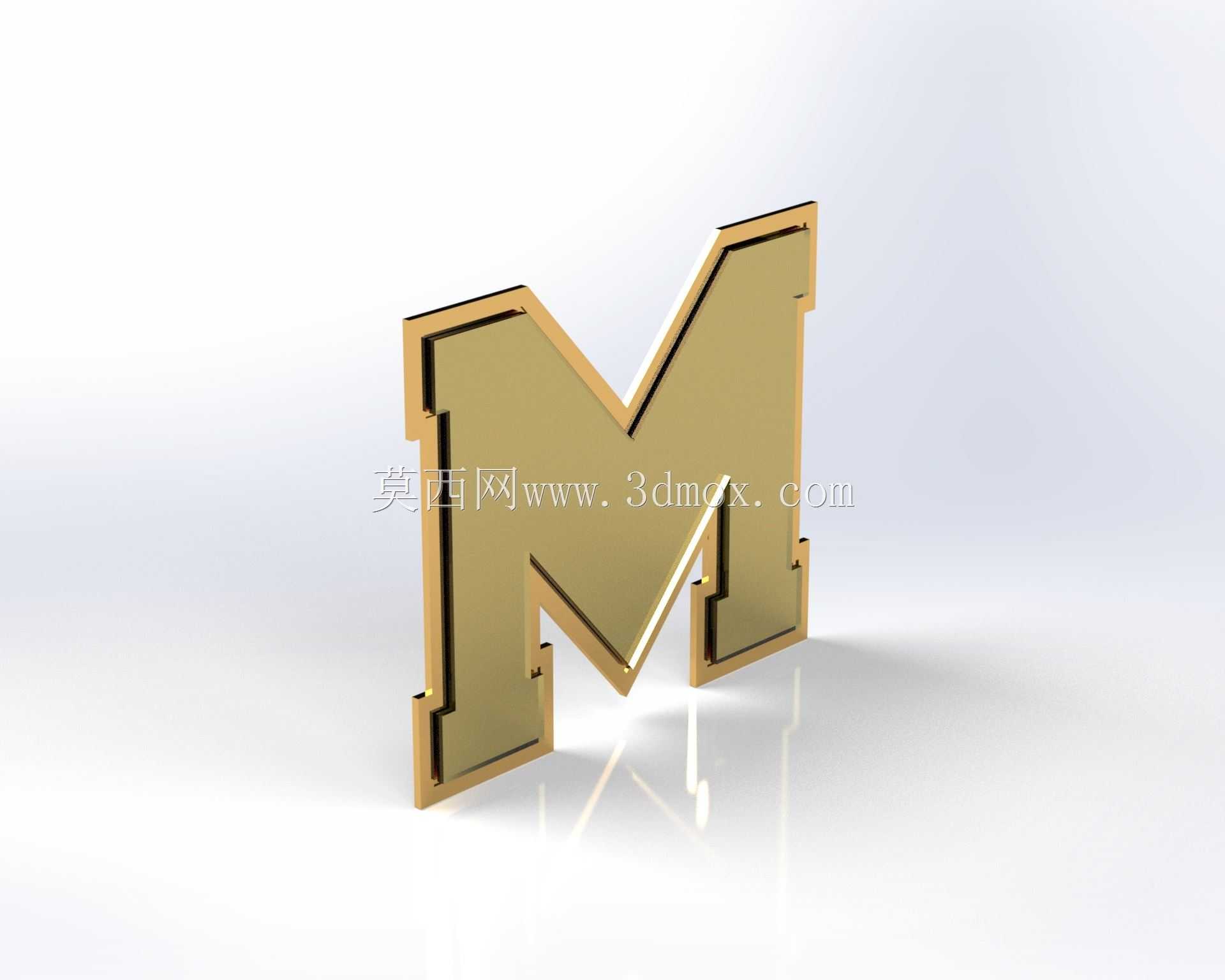

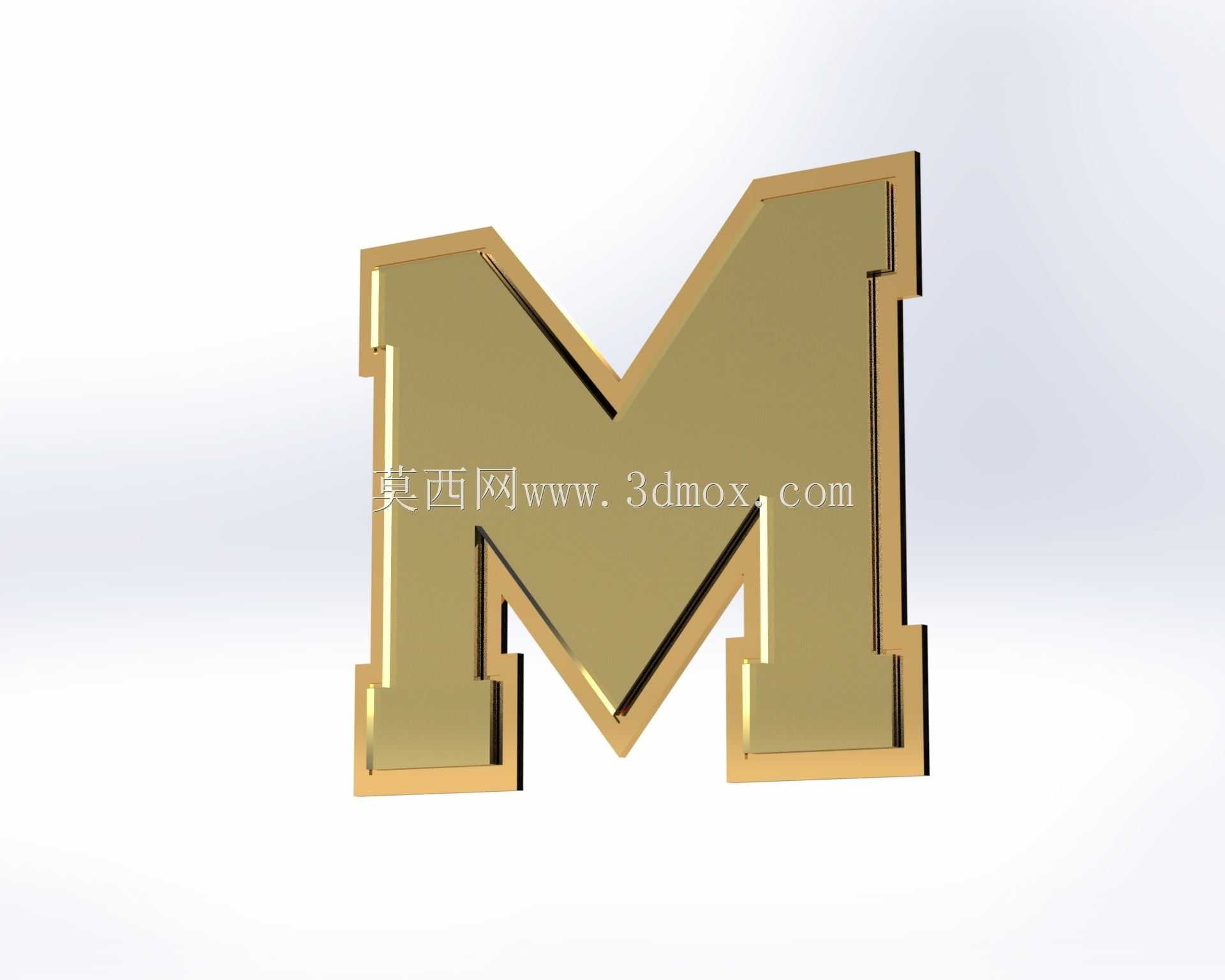

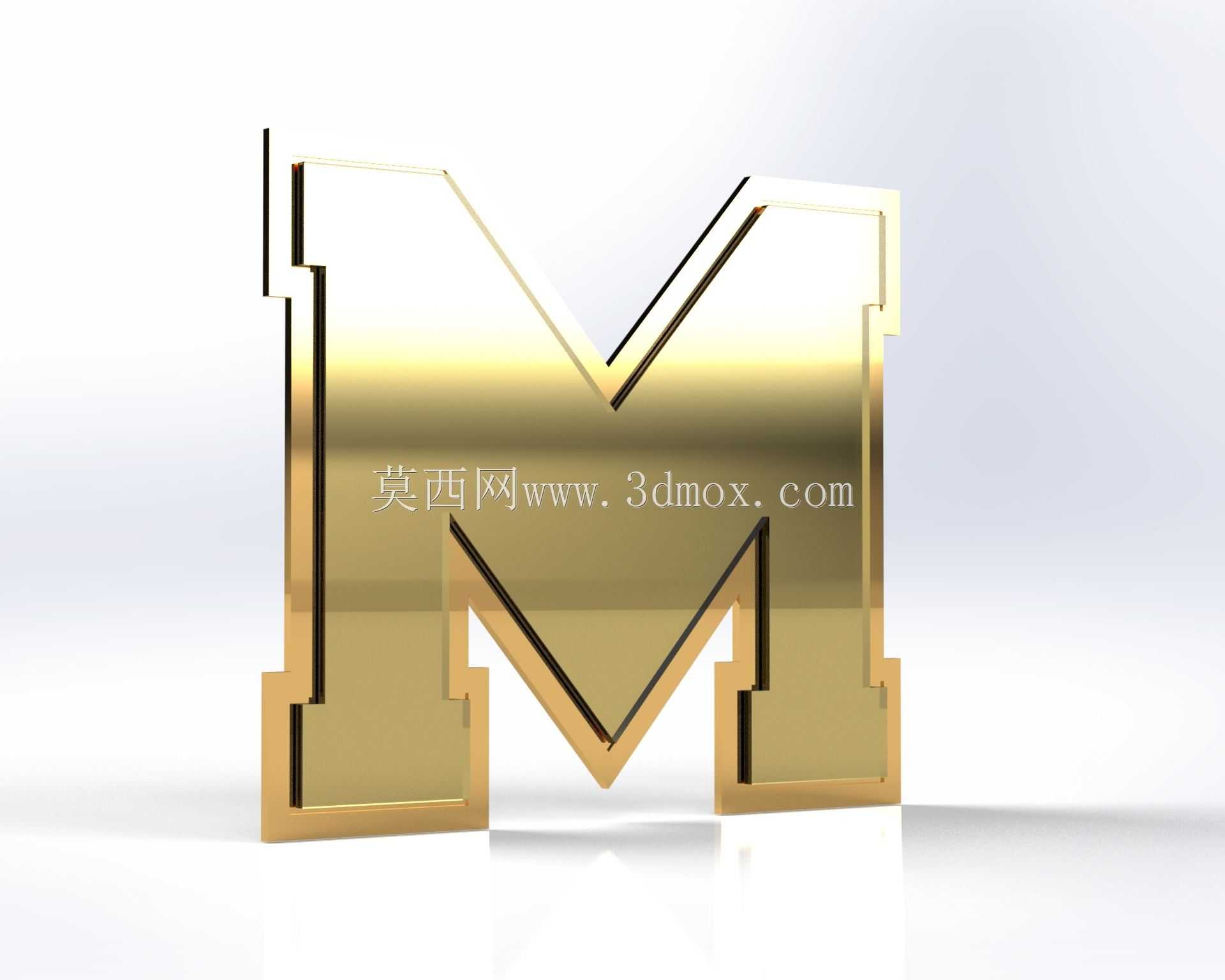

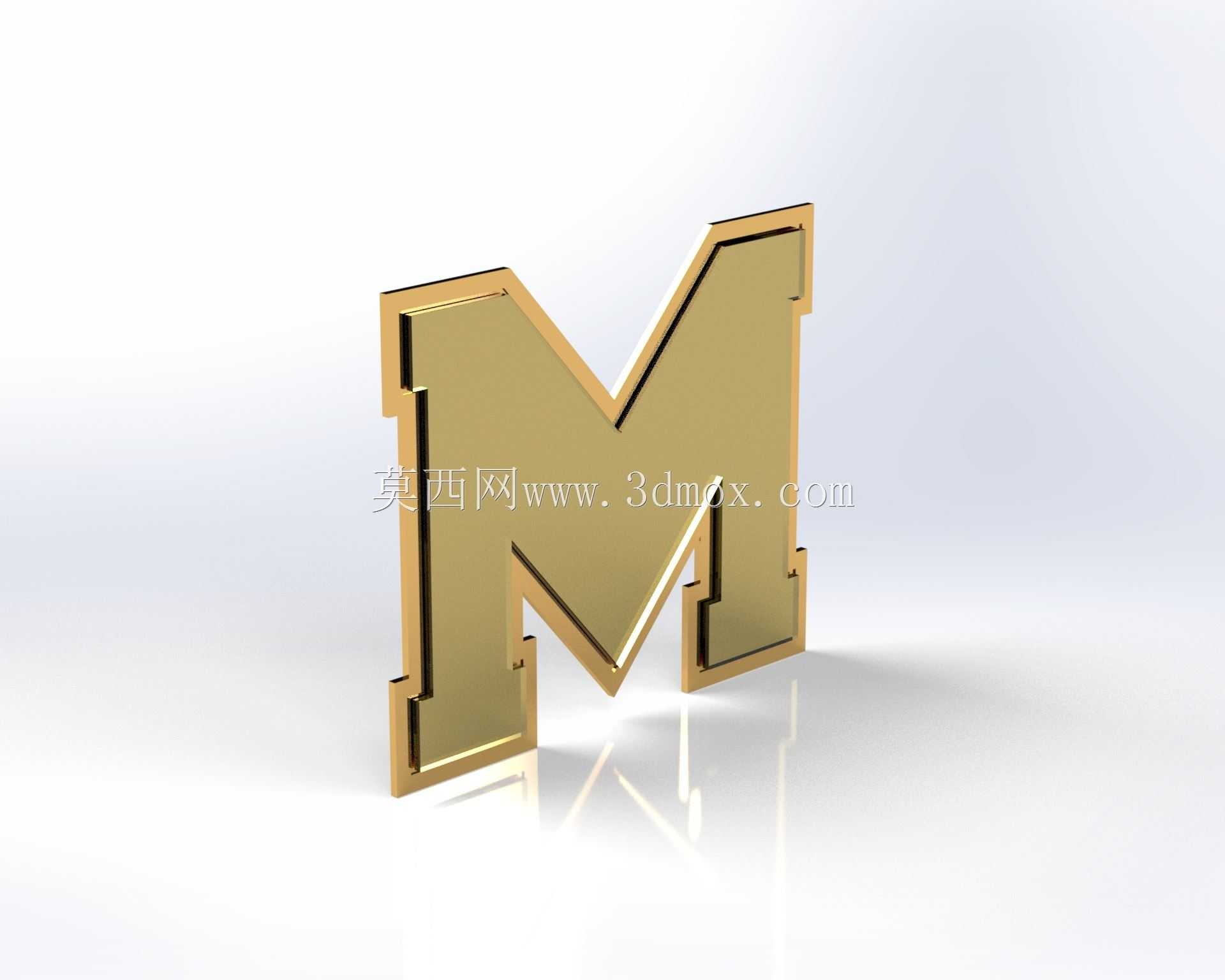

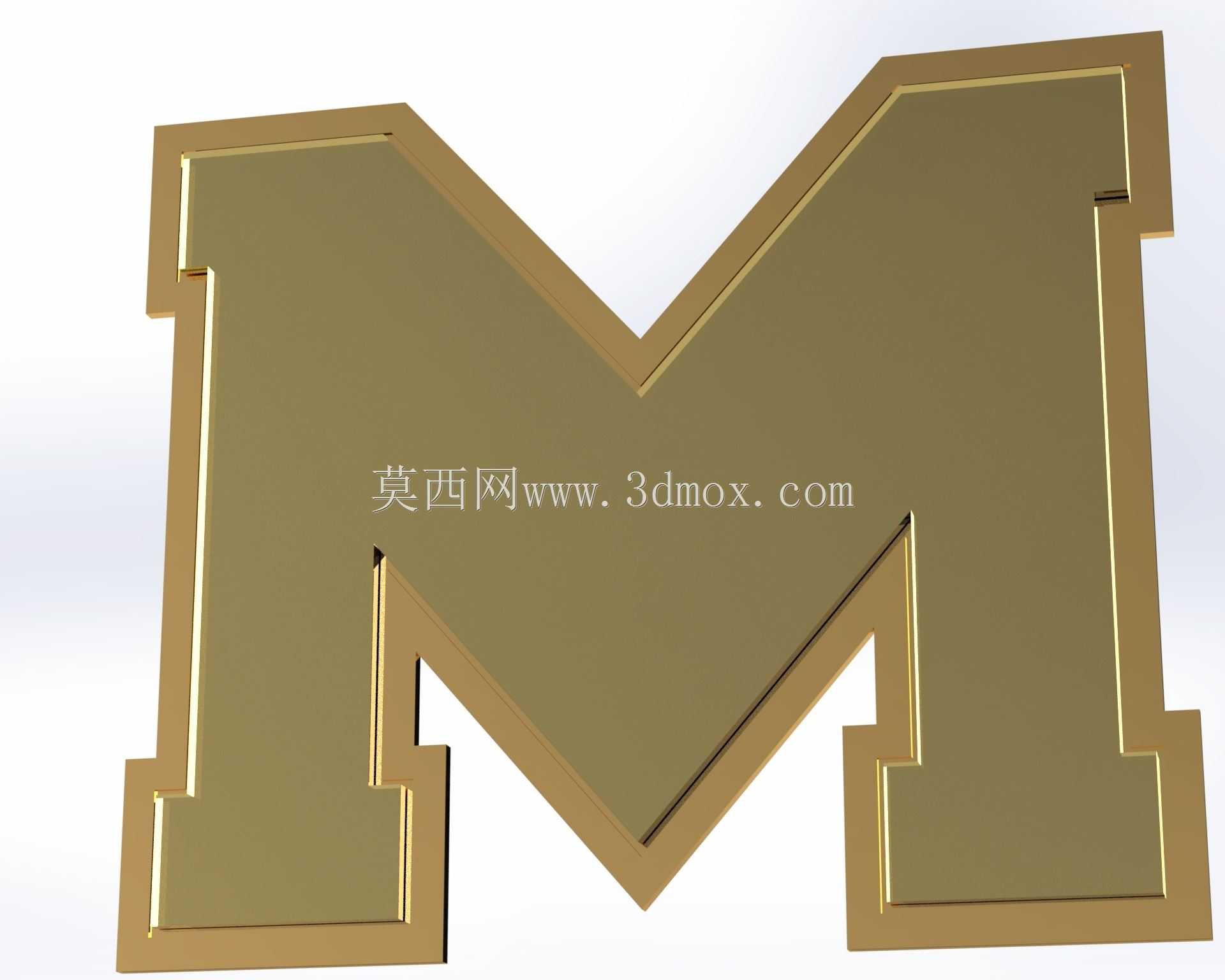

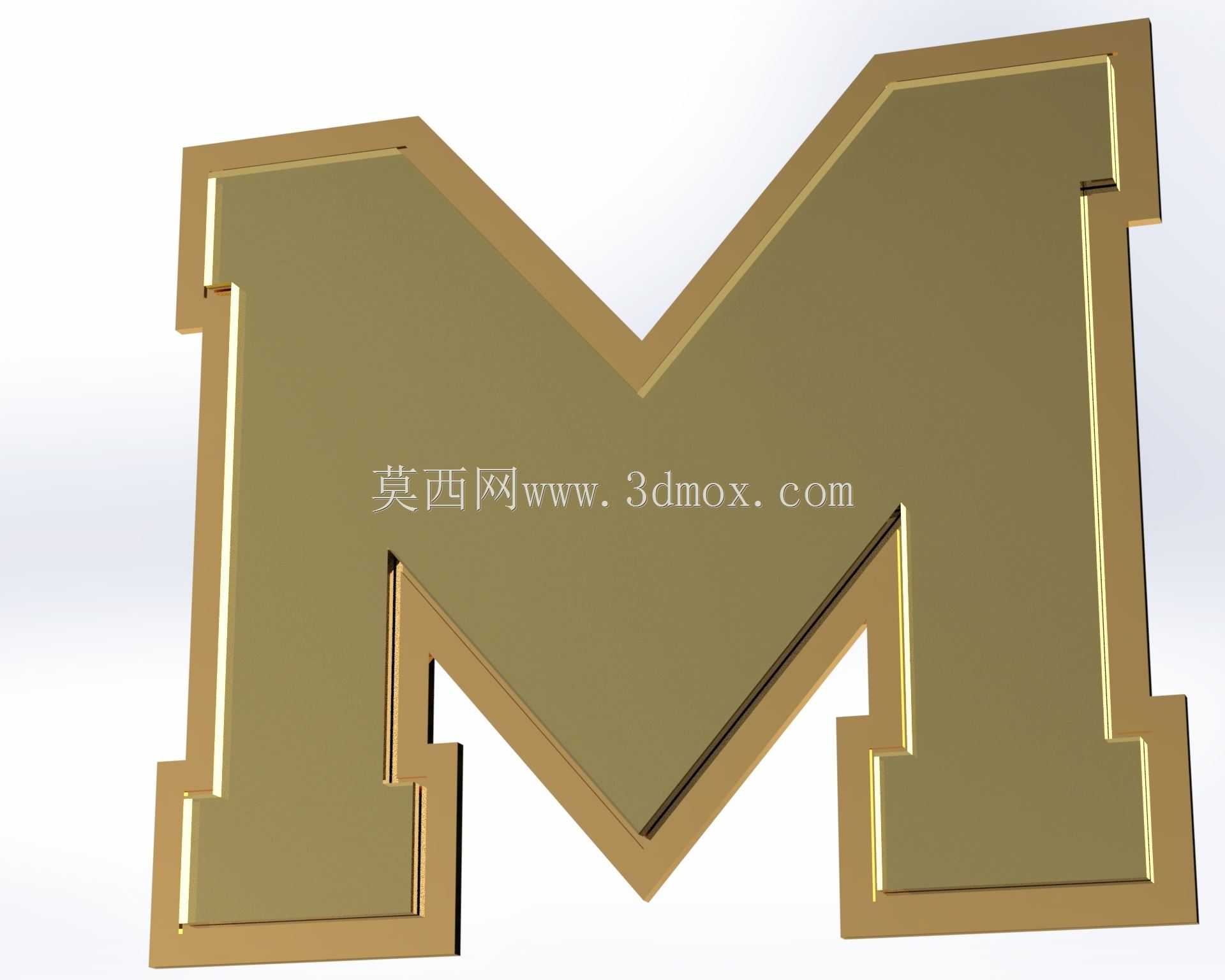

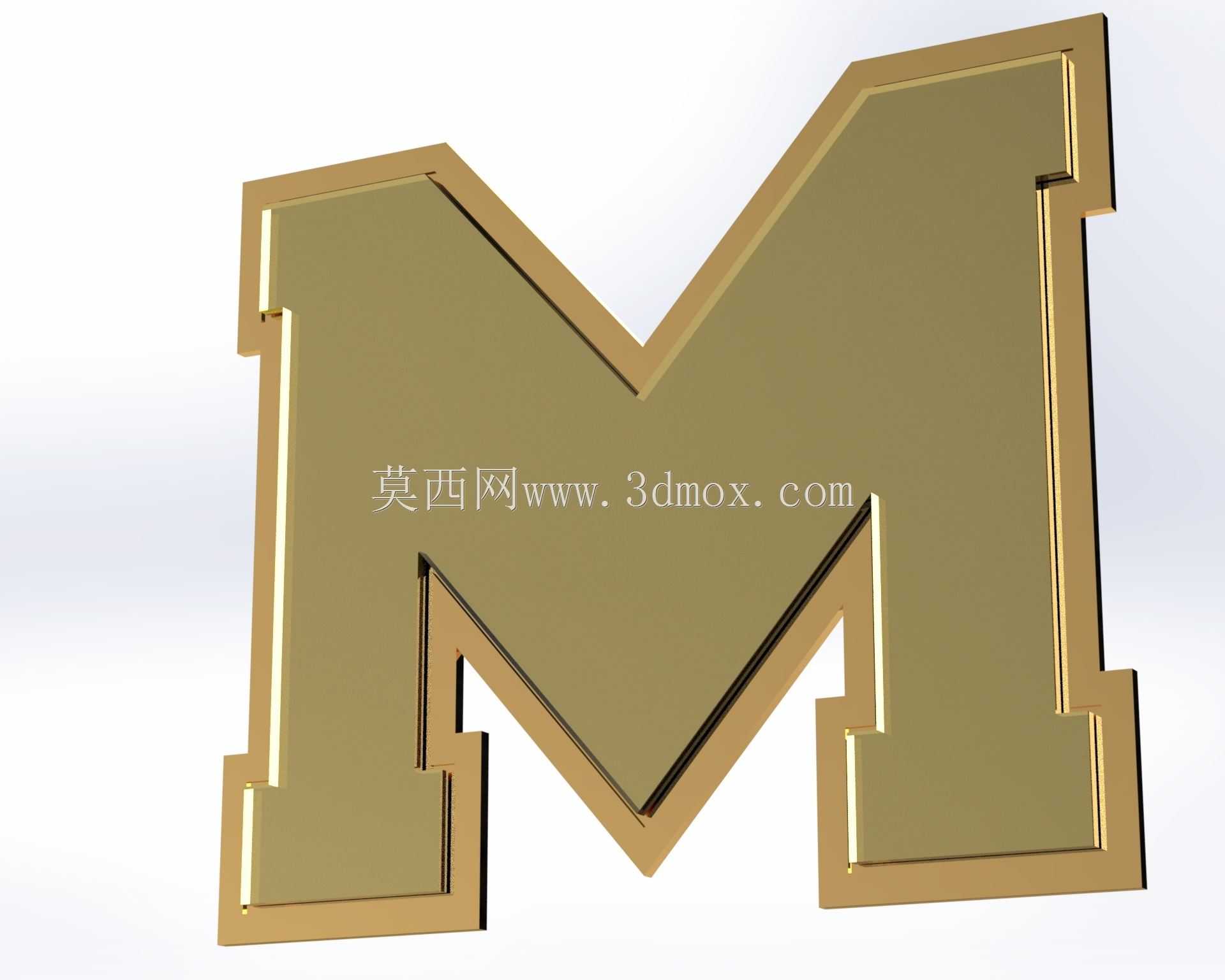

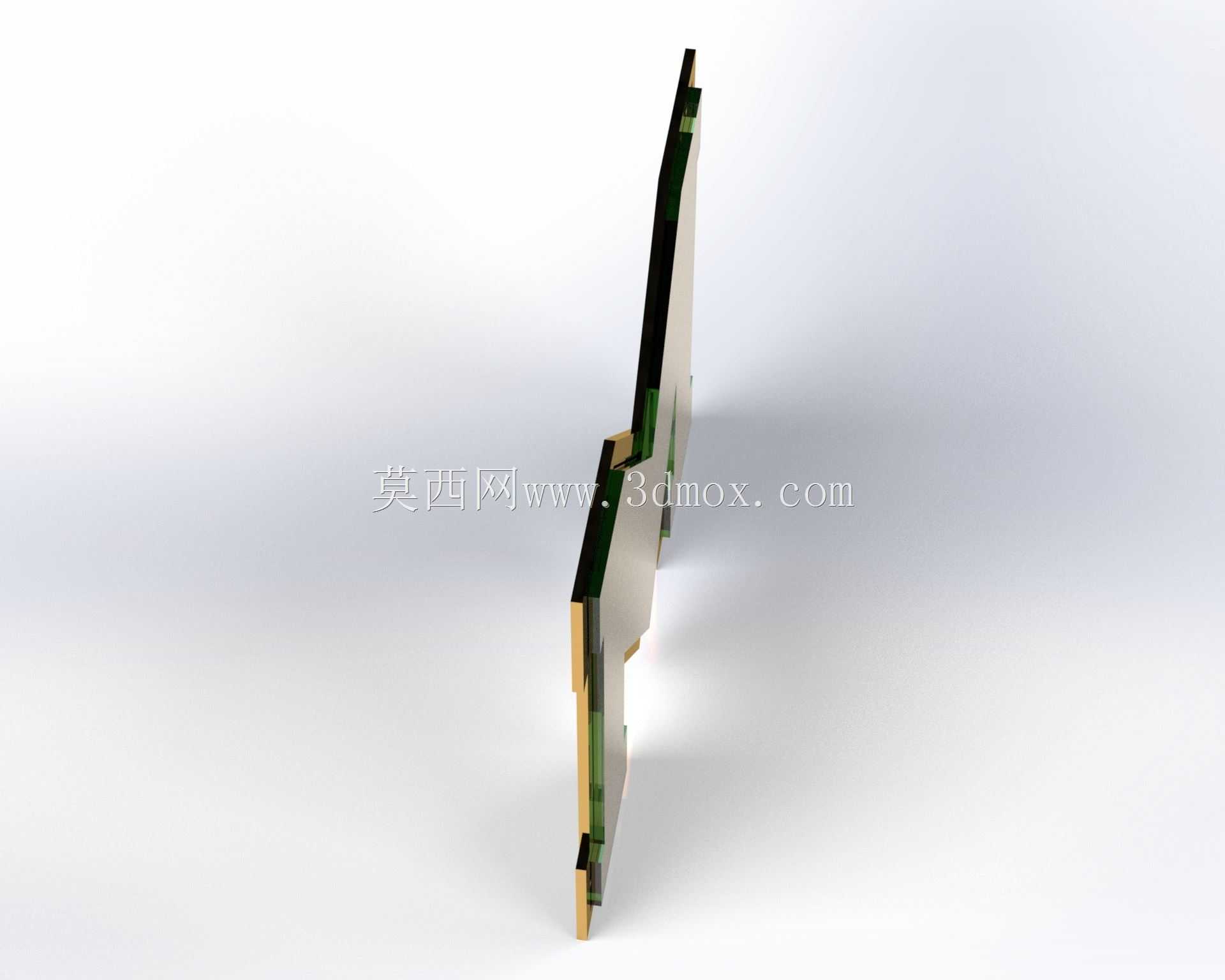

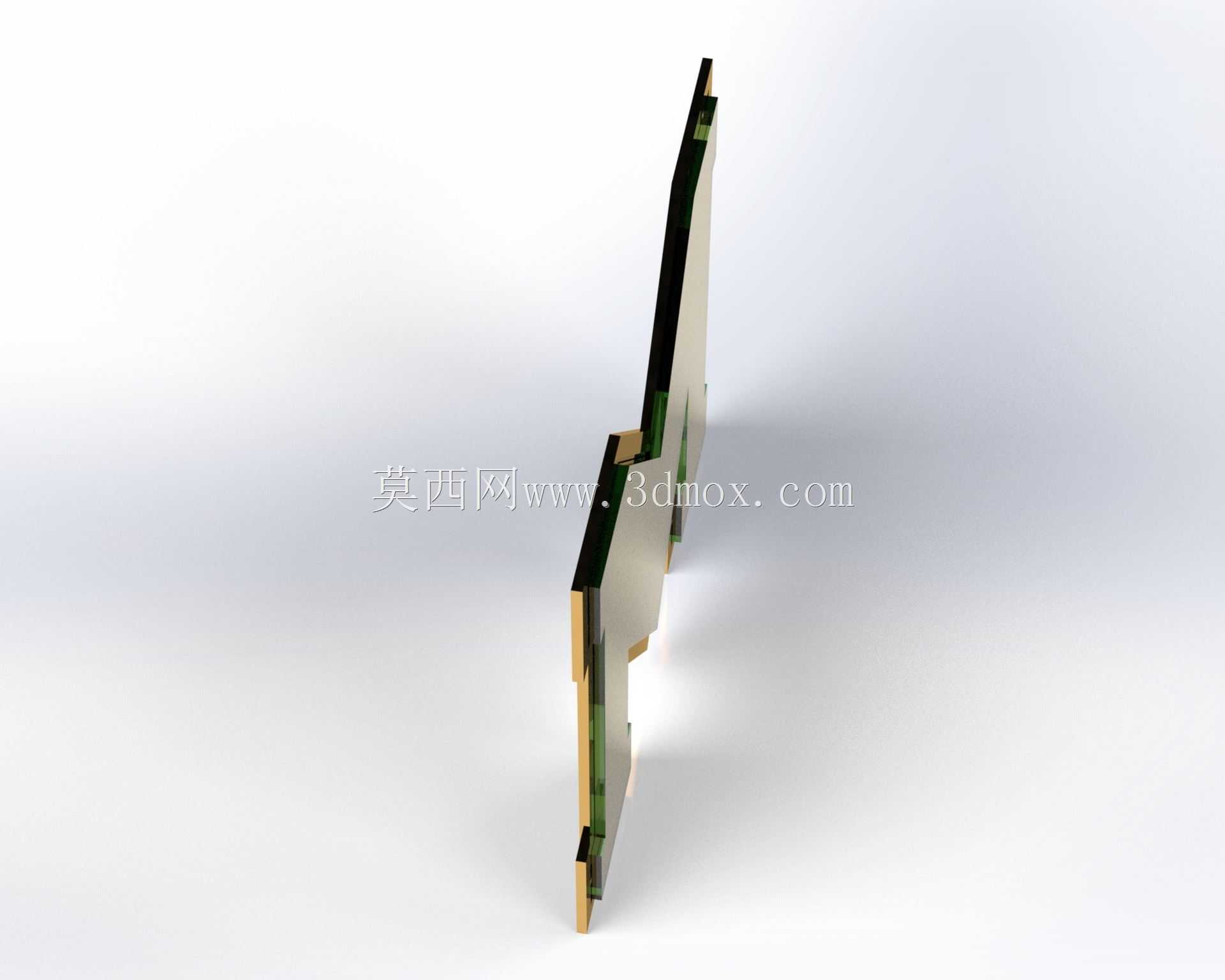

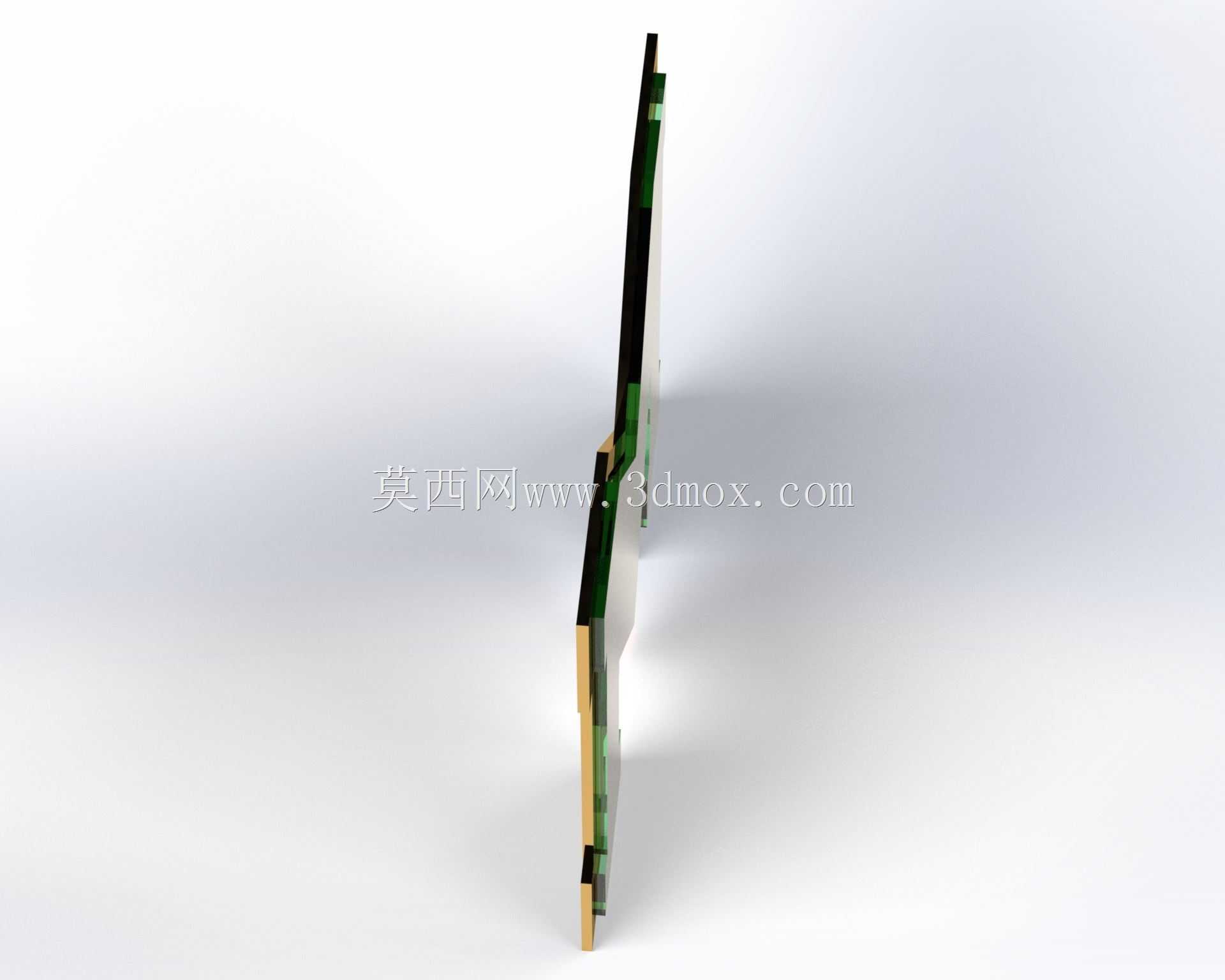

　　设计这款结构时，首先要明确挤压成型的工艺边界，M形的内外转角都需要匹配挤压工艺的最小圆角要求，内角R不小于0.3mm，外角R不小于0.2mm，避免挤压成型时出现材料填充不满、转角处应力集中开裂的问题。结构的壁厚设计保持均匀，整体壁厚控制在2mm，凸起的侧壁保持1:20的脱模斜度，方便成型后顺利脱模，不会出现侧壁拉伤的缺陷。考虑到金属材质的表面处理需求，凸台的正面预留0.1mm的抛光余量，后续可根据使用场景做镀金、阳极氧化或者喷塑处理，图中展示的金属金色效果就是表面抛光后做真空镀钛处理的效果，既保留金属的质感，又能提升表面的抗腐蚀能力，适合在潮湿或者有弱腐蚀介质的车间环境中长期使用。

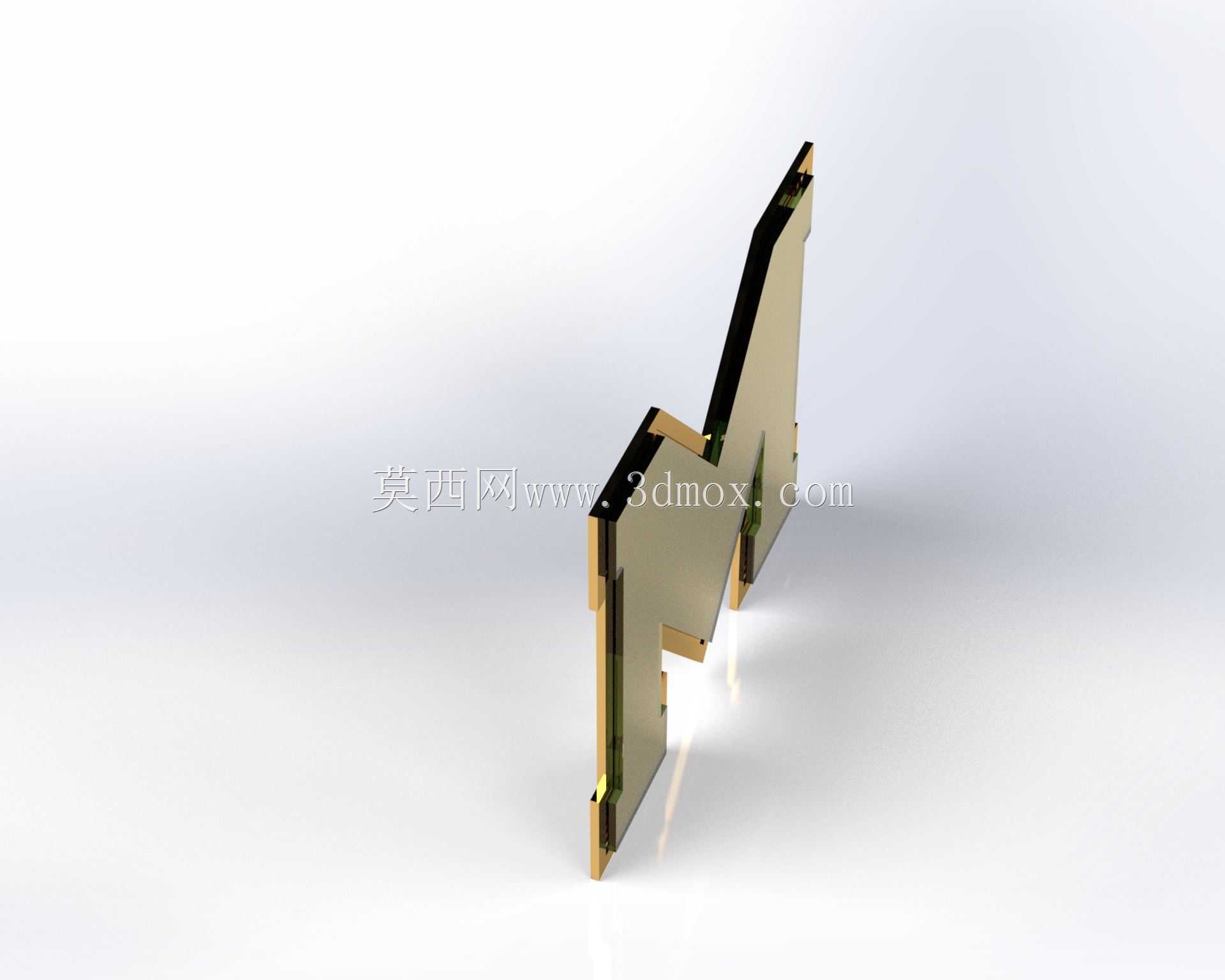

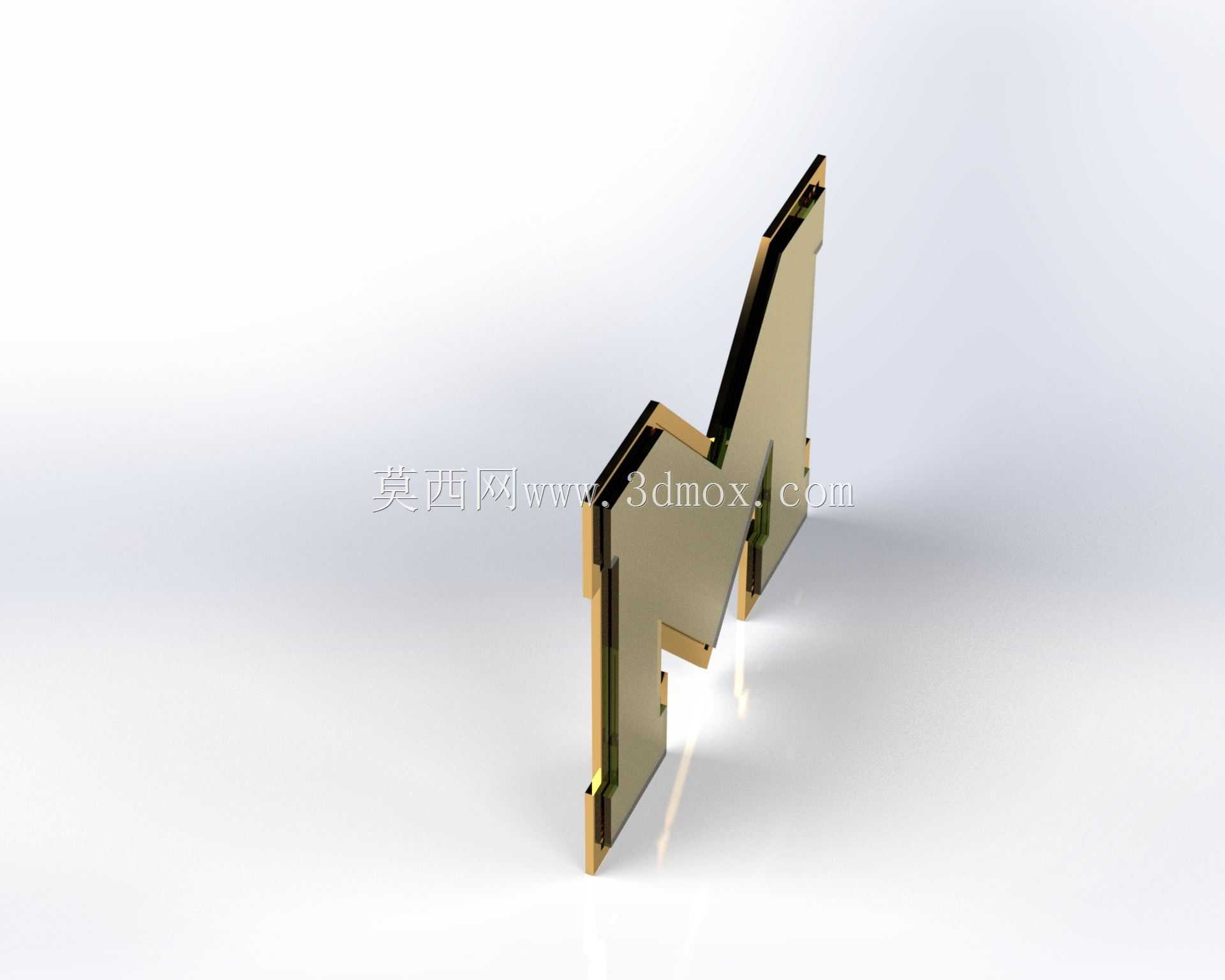

　　安装边界的设计上，这款凸台的底部设计有0.5mm深的安装定位边，安装时可直接嵌入安装面板预制的沉槽内，定位边与沉槽采用小间隙配合，间隙量控制在0.05mm以内，既保证安装时的顺畅度，又不会出现安装后松动晃动的问题。固定方式可根据使用场景选择，作为标识件使用时可采用背面涂结构胶粘接的方式，安装后表面无固定件外露，整体外观整洁；作为定位构件使用时，可在凸台的背面预制两个M3的螺纹孔，通过沉头螺丝从面板背面锁紧，固定后可承受不小于500N的横向冲击力，满足工装定位的受力需求。整体结构的外轮廓尺寸可根据实际安装空间缩放，最小可做到10mm的整体宽度，用于小型设备的按键标识，最大可做到500mm的整体宽度，用于车间大型设备的醒目标识，缩放过程中保持各部分的壁厚比例、圆角比例不变，就能保证挤压成型的工艺可行性，不需要额外调整工艺参数。

　　在实际建模过程中，需要重点关注凸台与底座衔接处的应力释放结构，在衔接位置做0.5mm的内凹圆角，避免长期受力后出现应力集中导致的断裂问题，尤其是作为定位构件使用时，反复的拆装冲击会在衔接位置产生交变应力，这个圆角结构能有效分散应力，提升构件的使用寿命。另外，凸台的顶面做微小的中凸处理，中间比边缘高0.05mm，避免平面加工时出现的中间凹陷问题，保证表面处理后的视觉效果平整，不会出现光影下的表面凹凸瑕疵。
