带刹车重载万向工业脚轮结构设计

　　在工业生产场景中，脚轮是各类移动工装、设备机架、仓储周转载具实现灵活移位的核心支撑部件，这款带刹车结构的重载万向脚轮，主要适配需要频繁移位同时需要定点锁止的作业场景，比如车间内的重型工具柜、移动装配工作台、物料周转台车、中小型移动式加工辅机等设备的底部支撑。从实际使用需求出发，这类脚轮首先要满足承载状态下的转向灵活性，同时在设备到达指定工位后，能够通过刹车结构快速锁止滚轮转动，避免设备受外力偏移影响作业精度，或是在坡道停放时出现溜动风险。

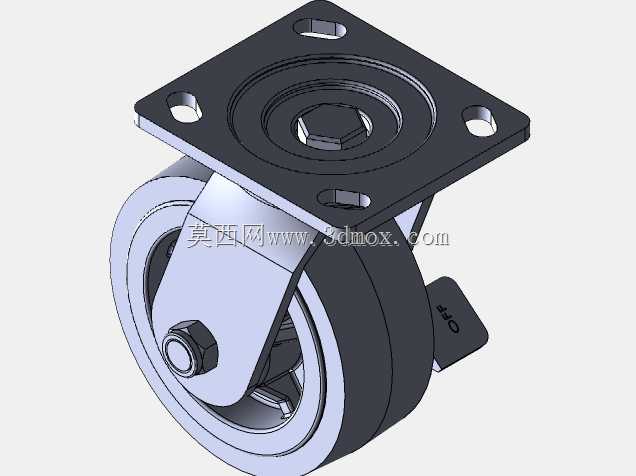

　　从结构设计逻辑来看，这款脚轮采用顶部方形法兰安装板作为连接界面，安装板上预留的四个安装孔位可直接通过螺栓与设备底部的安装梁或安装板锁紧，这种法兰式安装结构相比插杆式安装，承载接触面积更大，受力分布更均匀，能够适配更高的额定载荷，安装时只需在设备底部对应位置加工匹配的螺栓过孔，即可完成快速装配，安装边界需要注意法兰板的对角孔距尺寸，确保设备底部的安装面平面度满足要求，避免安装后支架受附加应力导致转向卡滞。

　　转向结构部分采用回转支承式的万向旋转结构，支架与顶部安装板之间通过回转副连接，能够实现360度水平方向自由旋转，转向支架采用加厚钢板冲压焊接成型，支架的折弯角度经过受力校核，在承受垂直载荷时能够将力均匀传导至滚轮轴位置，避免支架出现应力集中导致变形。滚轮部分采用高弹性耐磨材质，轮面宽度较大，能够有效降低单位面积的接触压强，在车间环氧地坪、水泥地面、钢板地面等不同工况地面行走时，都能保持较好的滚动顺畅度，同时减少对地面的压痕损伤，滚轮内部采用双轴承支撑结构，滚轮轴与轴承内圈过盈配合，外圈与滚轮轮毂配合，确保滚轮在重载转动时不会出现径向窜动，滚动阻力更小。

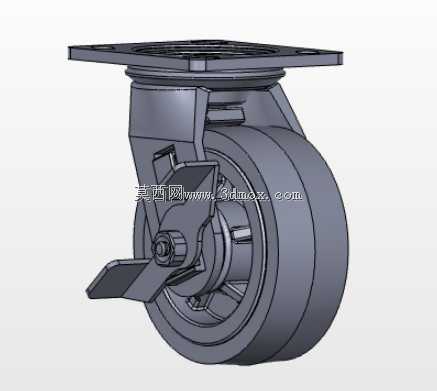

　　集成的脚踏式刹车结构是这款脚轮的核心功能部件，刹车踏板采用杠杆式设计，操作人员只需用脚踩下踏板，即可通过联动机构将刹车块压紧在滚轮的轮面位置，通过摩擦力锁止滚轮的转动，反向踩下踏板另一端即可解除刹车锁止，这种脚踏式操作不需要操作人员弯腰手动操作，在设备移位到位后可以快速完成锁止动作，操作便捷性更高。刹车块采用耐磨摩擦材质，在多次反复刹车动作后仍能保持足够的摩擦系数，确保锁止可靠，不会出现长时间使用后刹车打滑的问题。

　　在建模过程中，需要重点关注各个运动部件的间隙配合关系，比如回转副的轴向间隙要控制在合理范围，既要保证转向灵活无卡滞，又要避免间隙过大导致脚轮在移动时出现晃动；滚轮与支架侧板之间要预留足够的间隙，避免滚轮转动时与支架发生摩擦干涉；刹车机构的运动行程要经过模拟验证，确保踩下刹车踏板时刹车块能够完全压紧滚轮，解除刹车时刹车块能够完全脱离轮面，不会在滚轮正常转动时产生附加摩擦阻力。同时各个焊接部位的焊缝结构要符合钣金焊接的工艺要求，支架的折弯圆角要匹配板材厚度，避免折弯处出现应力开裂的问题。

　　从选型适配角度来说，这类重载万向脚轮通常会与同规格的定向脚轮搭配使用，在设备底部按照前定向后万向或者四角两定向两万向的布局方式安装，兼顾直线行走的稳定性和转向的灵活性，选型时需要根据设备的总重量加上额定承载物料的重量，除以单台设备使用的脚轮数量，再预留1.5倍左右的安全系数，来确定单只脚轮需要满足的额定载荷，避免过载使用导致脚轮支架变形、滚轮损坏，影响设备的移动安全性。安装时要确保所有脚轮的安装高度一致，避免出现个别脚轮悬空不受力，导致其余脚轮载荷过大提前失效的问题，同时要定期对回转副和滚轮轴承位置加注润滑脂，减少运动部件的磨损，延长脚轮的整体使用寿命。
