带刹车重型万向工业脚轮结构设计

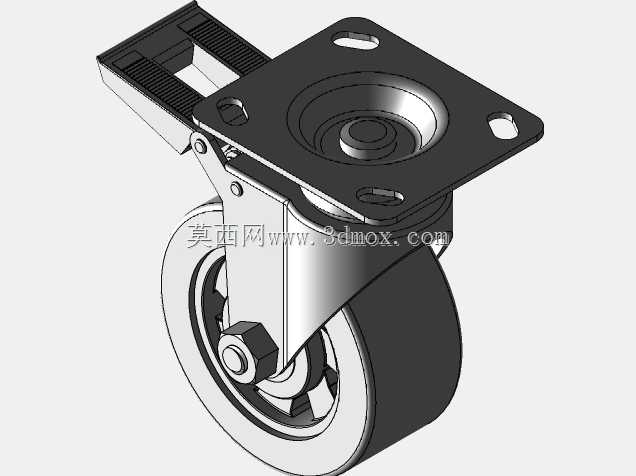

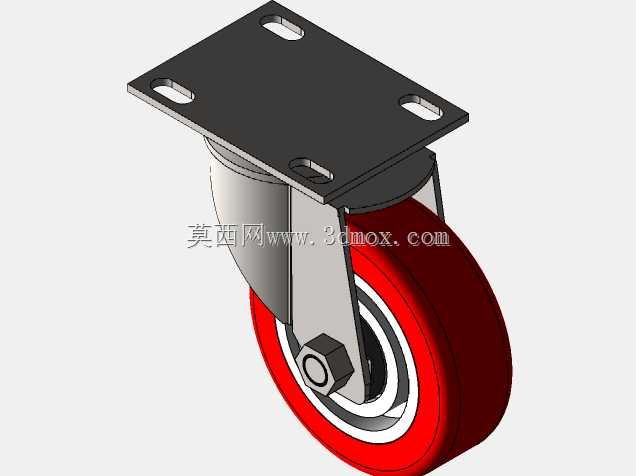

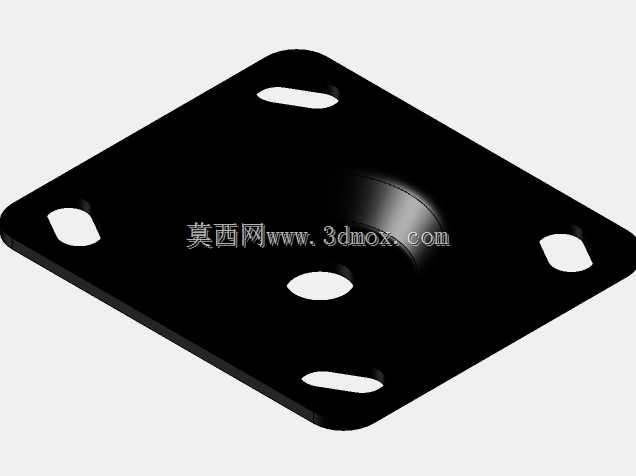

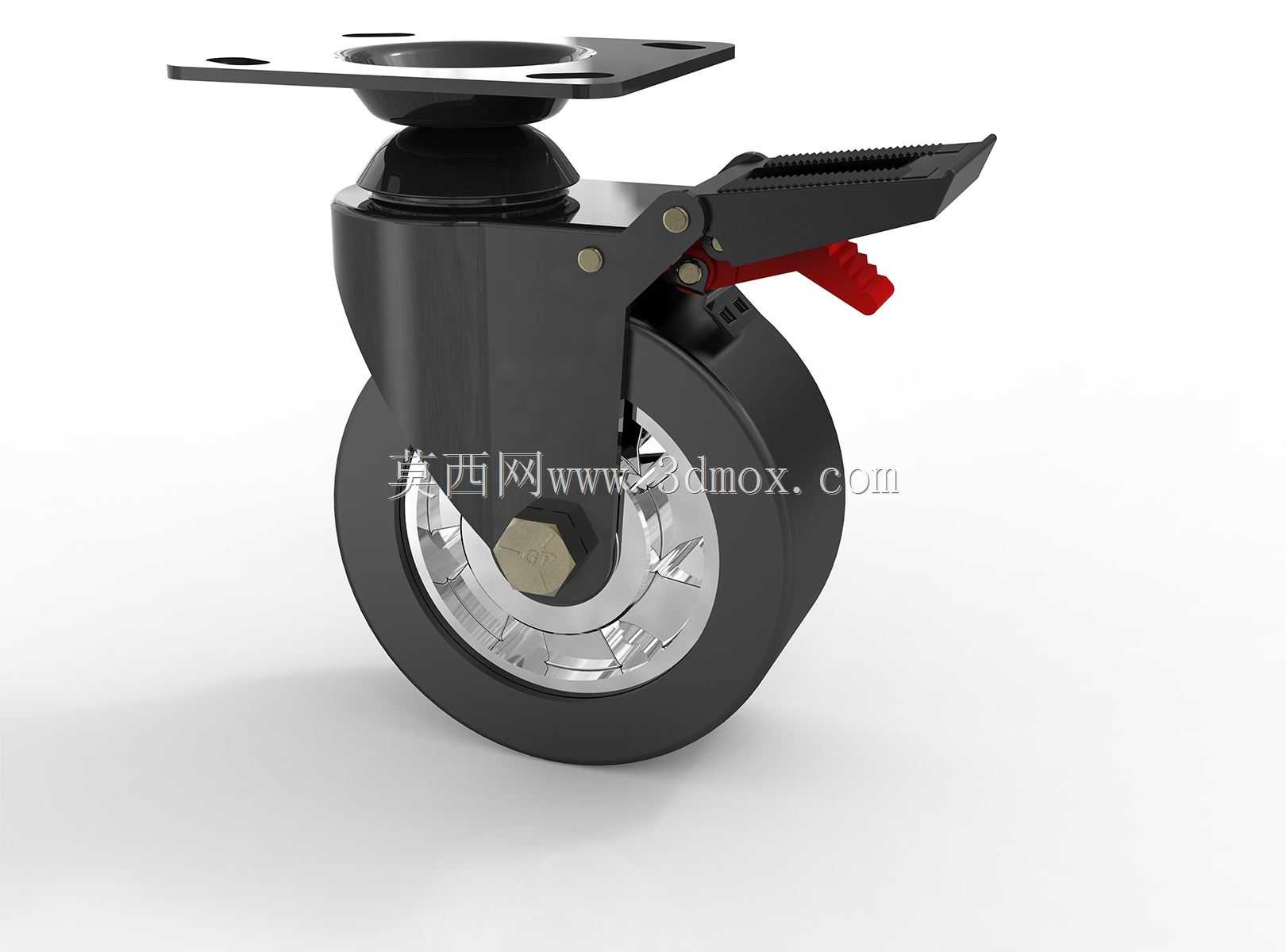

　　这款带刹车的重型万向脚轮，是工业设备移动支撑场景中极为常用的通用部件，日常在车间物流周转车、重型设备机架、自动化生产线移动工位、仓储货架转运台等场景中都能见到它的应用，核心作用是为承载的设备或载具提供灵活的转向移动能力，同时可通过自带的刹车结构锁定轮体与转向支架，让设备在固定工位时不会出现滑移偏移，保障作业过程的位置稳定性。从结构设计逻辑来看，这款脚轮采用顶置平板安装的连接方式，顶部的方形安装法兰预留了四个对称的螺栓过孔，安装时可直接通过螺栓与设备底部的安装面锁紧固定，这种安装方式的受力分布均匀，相比丝杆安装型的脚轮能承受更大的径向与轴向载荷，适配大载重的使用需求。法兰下方连接的是万向回转结构，

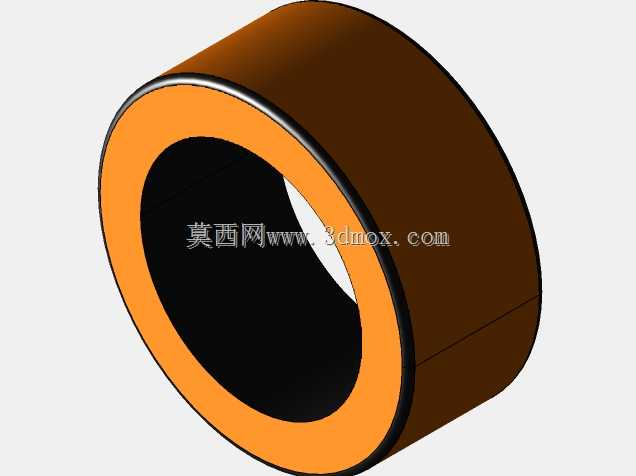

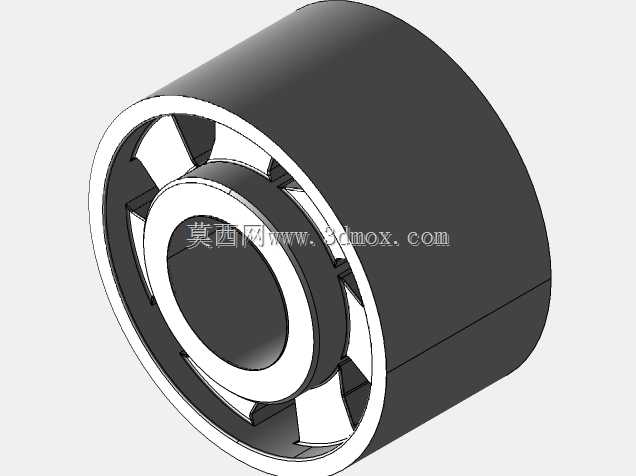

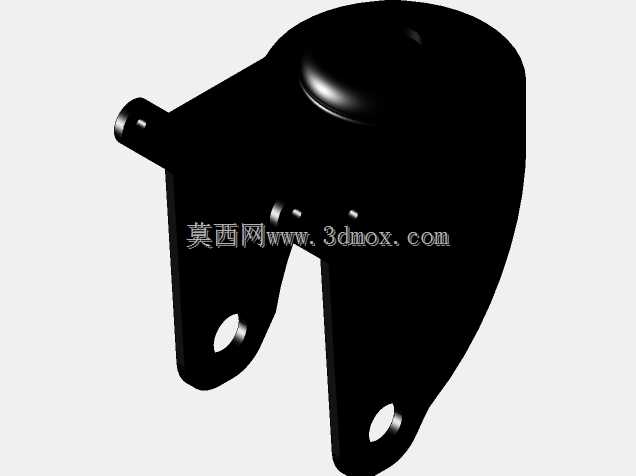

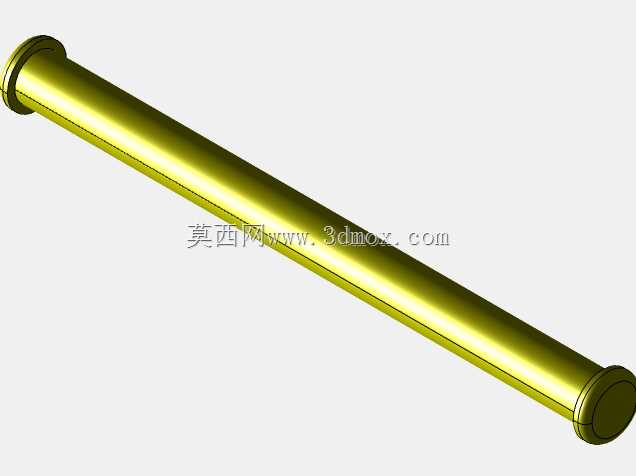

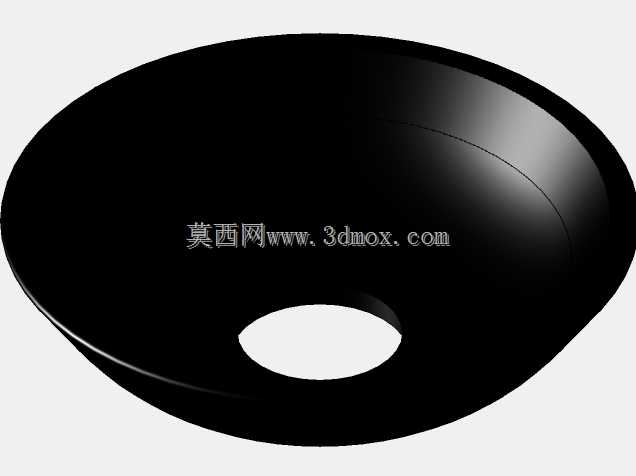

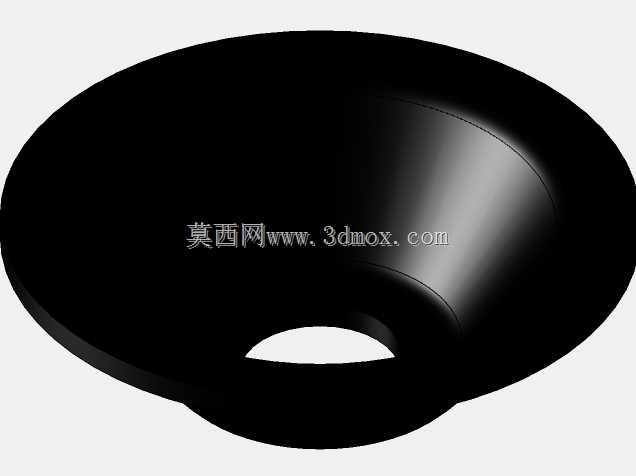

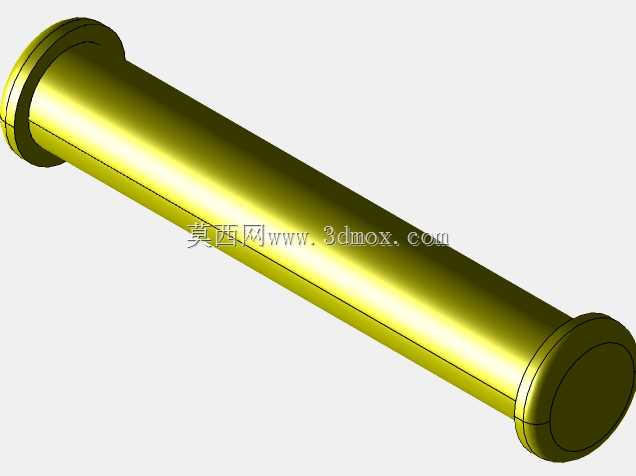

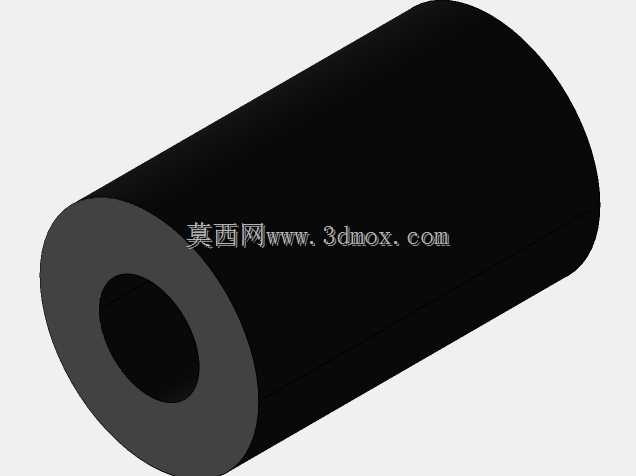

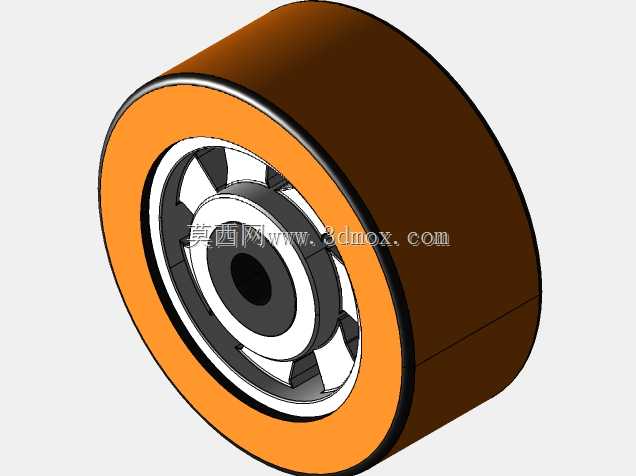

　　内置的回转支承可以让支架部分围绕垂直轴线360度自由旋转，在设备推行过程中可灵活调整行进方向，转向过程顺滑无卡滞，即使在载重状态下也能轻松调整行进路线，不会出现转向别劲的问题。支架主体采用加厚的金属板材冲压成型后做表面黑化处理，整体结构强度充足，轮体的安装轴孔位置做了加厚加强设计，避免长期重载使用后出现支架变形、轴孔磨损旷量的问题。轮体部分采用硬质耐磨的轮面材质搭配金属轮毂，轮面材质具备一定的弹性，在车间环氧地坪、水泥地面等常见工业地面上滚动时，既能保持较低的滚动阻力，推行省力，也能减少滚动过程中产生的噪音，同时不会对地面造成划伤；金属轮毂的结构强度高，与轮轴配合的位置精度控制到位，长期滚动使用不会出现轮毂开裂、轮体偏心晃动的问题。

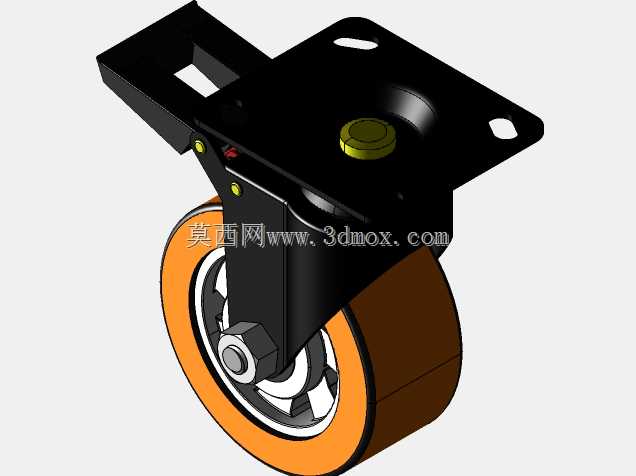

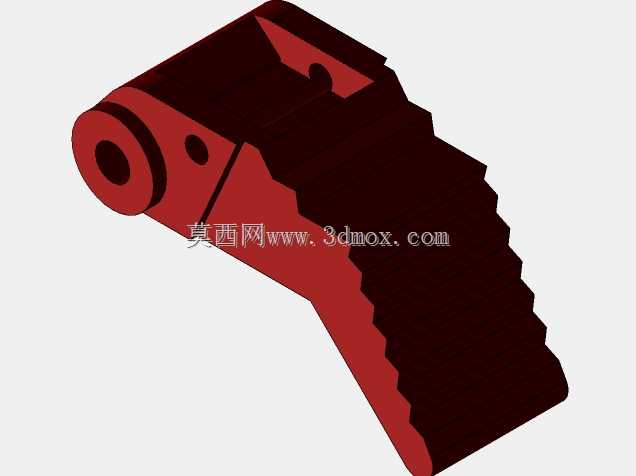

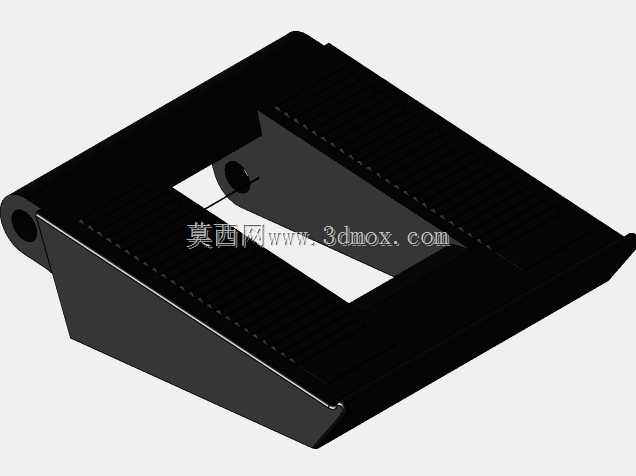

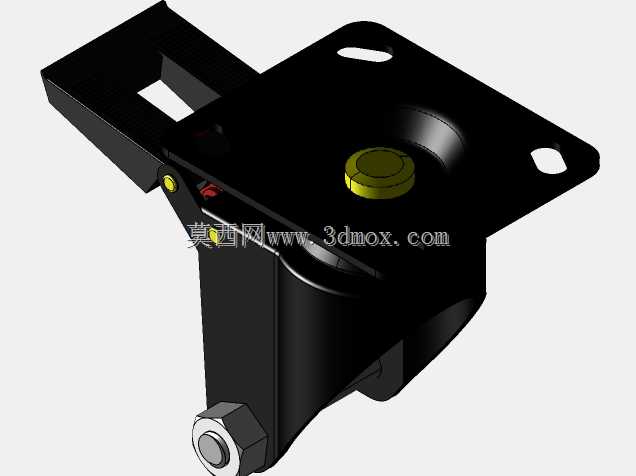

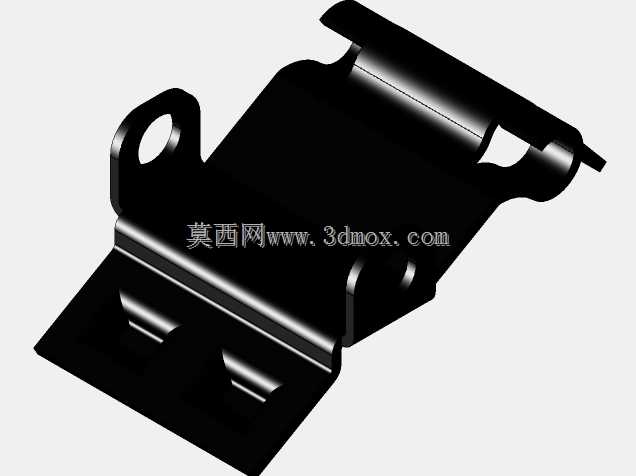

　　刹车结构集成在支架侧面，采用踏板式的操作设计，踩下红色的刹车踏板后，刹车块会同时抵紧轮面和万向回转结构，同时锁定轮体的滚动和支架的转向，双重锁定的结构能避免设备停在有轻微坡度的地面时出现溜动，也能防止作业过程中设备受外力碰撞出现位置偏移；解锁时只需要扳起刹车踏板即可恢复移动与转向功能，操作便捷，不需要额外的工具辅助，一线操作人员可以快速完成锁定与解锁操作。在安装边界方面，这款脚轮的顶部安装法兰有标准的孔位间距，设计设备底部安装结构时，只需要按照对应孔位预留螺栓过孔即可，不需要额外做复杂的适配结构；脚轮的整体安装高度固定，在设计设备底部离地间隙时，可直接参考该安装高度预留空间，避免出现设备底部与地面刮擦的问题；轮体的回转半径经过优化，

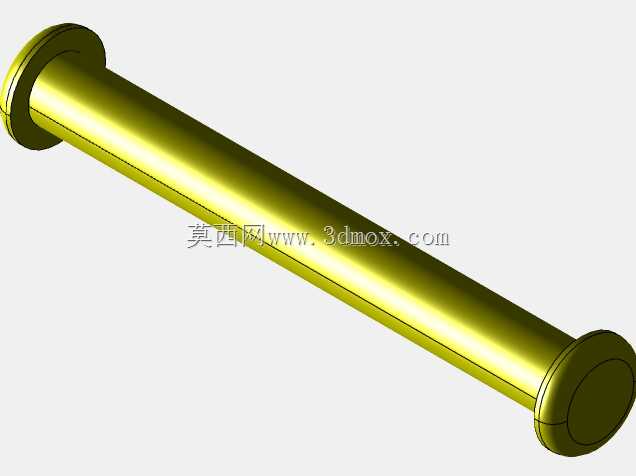

　　转向过程中轮体不会与设备底部的突出结构发生干涉，在做设备底部布局设计时，只需要预留出对应半径的回转空间即可保证转向顺畅。从实际使用的可靠性角度出发，这款脚轮的各个转动配合位置都做了耐磨处理，轮轴与轮毂之间、回转支承的接触面都具备良好的耐磨性能，长期反复使用也不会出现过度磨损导致的晃动、异响问题，轮面材质的抗撕裂、抗碾压性能优秀，即使在有少量金属切屑、杂物的车间地面使用，也不容易出现轮面破损、卡滞的问题，能适应多数工业场景的复杂地面条件。在设备选型过程中，选用这款脚轮时需要根据单轮的额定载荷匹配设备的整体重量，通常按照四个脚轮承载总重量的1.5倍安全系数来核算选型，避免长期超载使用导致脚轮结构损坏；同时在安装时要保证四个脚轮的安装面处于同一平面，避免单个脚轮受力过大出现过早损坏的问题。
