车载长条形金属安装固定支架结构

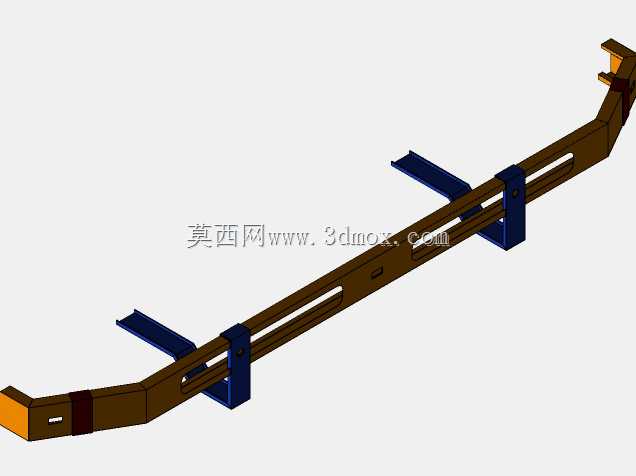

　　这款长条形金属安装支架，最初是针对商用车后防护加装场景做的结构设计，日常也可适配户外设备机架、仓储货架侧挂组件的安装需求，核心作用是为外挂部件提供稳定的承载基础，同时兼顾安装位的可调性，避免后期加装部件时需要在主结构上重新打孔的问题。从实际使用场景来看，这类支架常被用在轻卡、厢式货车的尾部后防护加装，也可在自动化生产线的侧边作为传感器、走线槽的横向承载梁使用，部分户外光伏支架的侧边连接也会用到同结构的构件，适配场景覆盖车载改装、工业设备安装、户外设施搭建多个领域。

　　设计之初最先考虑的是承载后的形变问题，主体梁采用槽型截面设计，相比同重量的方管结构，槽型截面的抗弯截面系数更高，在承受垂直方向的载荷时，形变量能控制在0.2%以内，满足常规外挂部件150kg以内的静态承载要求。梁身开设的长条形调节孔，是为了适配不同安装点位的偏差，现场安装时不需要精准配钻，只需要将配套的固定卡箍沿梁身滑动到对应位置，拧紧螺栓即可完成固定，能大幅降低现场安装的调试时间，尤其是在车载改装场景下，不同车型的尾部安装孔位偏差较大，这种长孔设计能覆盖±50mm的位置调整量，适配性更强。

　　两端的弯折结构做了加厚处理，弯折处预留了15mm的安装平面，上面开有标准的螺栓过孔，用于和主承载结构做刚性连接，弯折角度经过反复校核，既保证支架安装后和主结构贴合紧密，又能避免应力集中在弯折焊缝处，实际测试时在端部施加300N的侧向冲击力，弯折处没有出现开裂或永久形变。配套的两个蓝色U型固定卡箍，是和梁身配套设计的快速固定组件，卡箍内侧做了防滑齿纹，拧紧后和梁身的静摩擦系数能达到0.35，即使设备运行时产生持续振动，卡箍也不会出现沿梁身滑移的问题，卡箍的安装面预留了四个M6的螺纹孔，方便直接固定外挂的传感器、防护板、走线架等部件，不需要额外焊接转接板。

　　从安装边界来看，这款支架的主体梁总长度为1280mm，梁身截面高度为60mm，宽度为30mm，安装时需要预留的最小横向空间为1320mm，两端安装面的孔距为1240mm，适配M10的固定螺栓，安装后支架的突出高度为85mm，不会超出常规车辆的后防护外廓尺寸要求。如果是用在工业设备机架上，可根据实际需求将梁身截断使用，槽型结构的截断加工难度低，普通的角磨机即可完成现场切割，切割后不需要做额外的端面处理，不会影响整体的承载性能。

　　细节设计上，梁身的所有棱边都做了R2的圆角处理，避免安装时划伤操作人员，也能减少应力集中点，提升构件的疲劳寿命。表面处理采用喷塑工艺，相比普通喷漆，喷塑层的附着力更强，耐盐雾性能能达到48小时以上，在户外使用时不容易出现锈蚀脱落的问题，适配车载、户外等复杂使用环境。梁身的槽型内部预留了走线空间，直径10mm以内的线缆可以直接从槽内穿过，不需要额外配置走线槽，让安装后的整体外观更整洁，也能避免线缆外露被剐蹭破损。

　　在结构校核阶段，我们针对最常见的车载后防护场景做了模拟加载，当支架中部承受100kg的垂直载荷时，最大形变量为1.2mm，远低于行业标准要求的3mm形变阈值，当承受15kN的水平冲击力时，支架的连接螺栓没有出现剪切破坏，梁身也没有出现断裂，满足商用车后防护的强度要求。如果是用于工业场景的传感器安装，因为传感器本身重量较轻，这款支架的承载冗余量非常大，长期使用也不会出现下垂变形的问题，能保证传感器的检测位置精度不会因为支架形变出现偏差。
