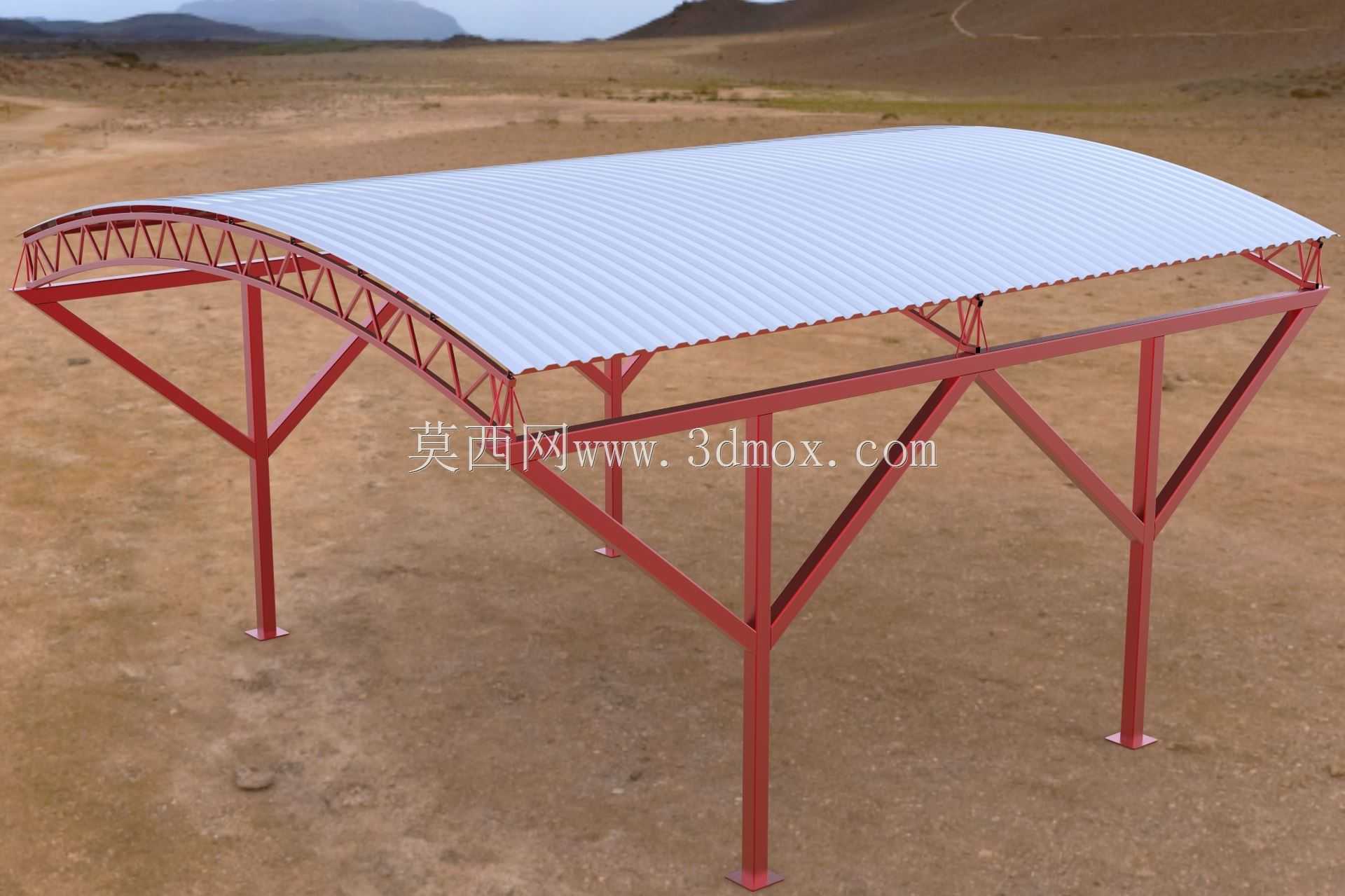

户外弧形彩钢顶焊接钢结构雨棚

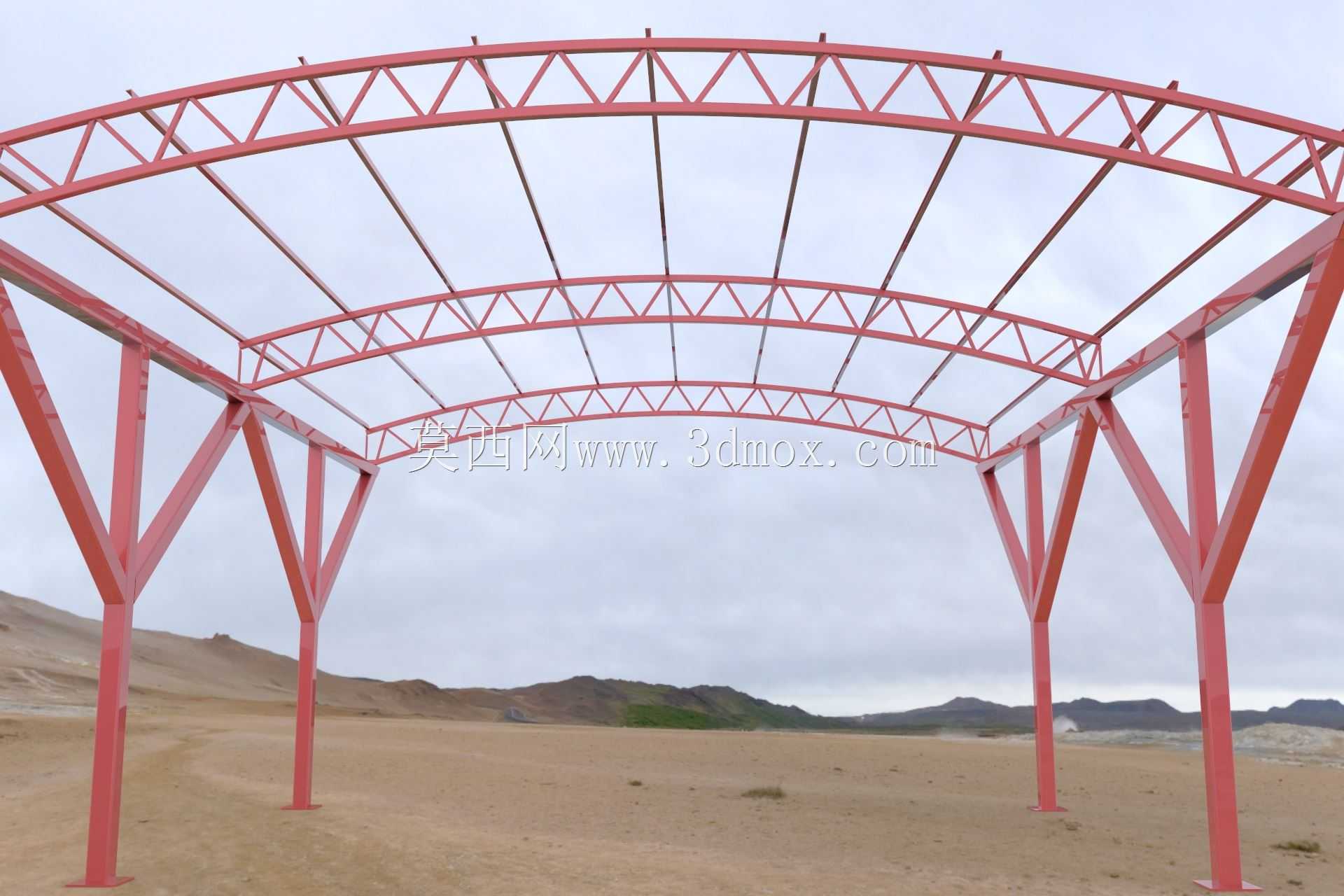

　　这类弧形焊接钢结构雨棚，多应用在厂区物料堆放区、户外作业工位、露天设备停放区、厂区人行通道上方，核心作用是遮挡自然降水、高空落物，同时削弱强紫外线直射，为下方区域提供稳定的遮蔽防护空间。从结构设计逻辑来看，整体采用柱架承重+桁架传力的受力体系，主立柱选用矩形截面焊接钢管，沿雨棚跨度方向等距排布，立柱底部通过预埋地脚螺栓与混凝土基础刚性连接，抵抗竖向荷载与水平风载产生的倾覆力矩。顶部承重桁架采用三角形腹杆排布的弧形管桁架，上弦杆贴合屋面排水弧度加工成型，下弦杆保持水平受力走向，腹杆与弦杆之间采用满焊连接，所有焊缝位置在焊接完成后做除锈打磨，再喷涂防锈底漆与红色面漆，兼顾防腐性能与外观辨识度。屋面铺设压型彩钢板，

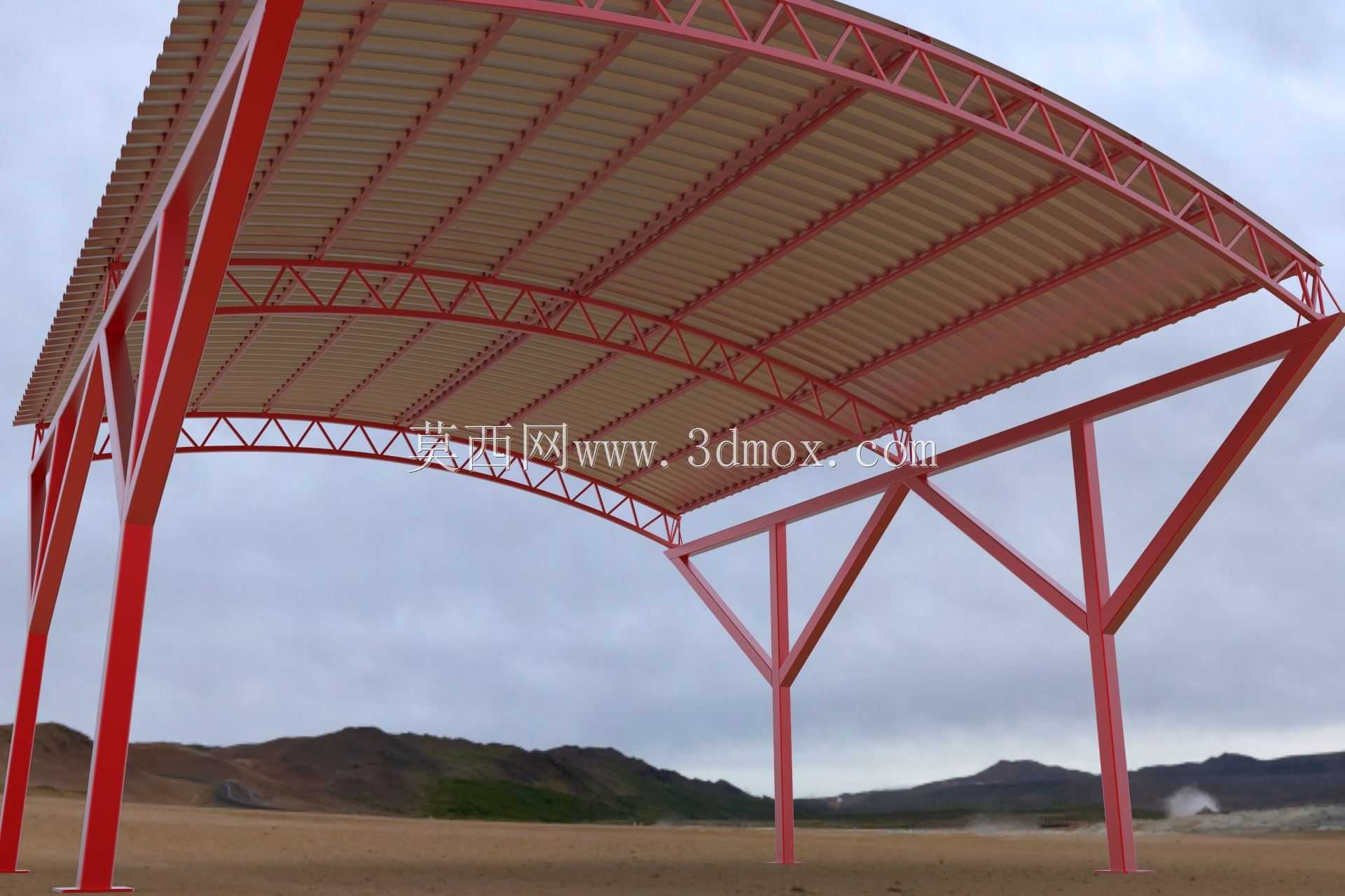

　　彩钢板通过自攻螺钉固定在桁架上弦的檩条上，板与板之间采用搭接扣合结构，顺着弧形坡度设置合理的排水坡度，避免屋面积水渗漏。设计阶段首先要明确安装边界的尺寸约束，单跨跨度通常根据下方覆盖区域的宽度调整，立柱间距控制在合理范围以平衡用钢量与结构刚度，檐口高度根据下方通行或堆放的需求设定，保证大型设备或货运车辆能够顺利通行。结构受力计算时，需要考虑当地常年最大积雪厚度对应的雪荷载、极端天气下的最大风荷载，以及屋面彩钢板与桁架自重的恒载，通过调整桁架腹杆的排布密度、管材的壁厚规格，让整体结构在满足强度、刚度要求的前提下，尽可能减少钢材用量，控制整体制造成本。实际安装过程中，先完成基础预埋与养护，再吊装立柱并做临时斜撑固定，

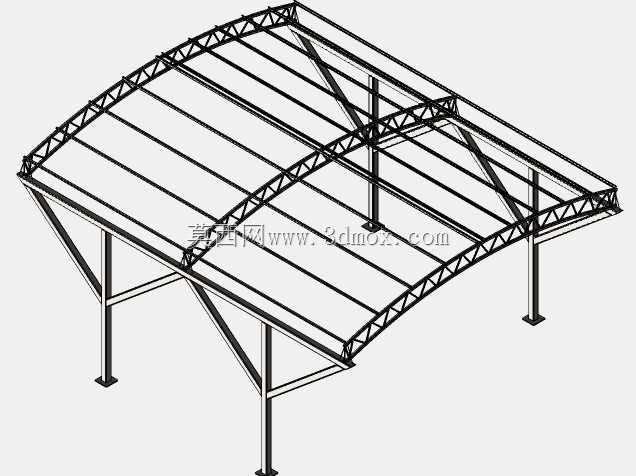

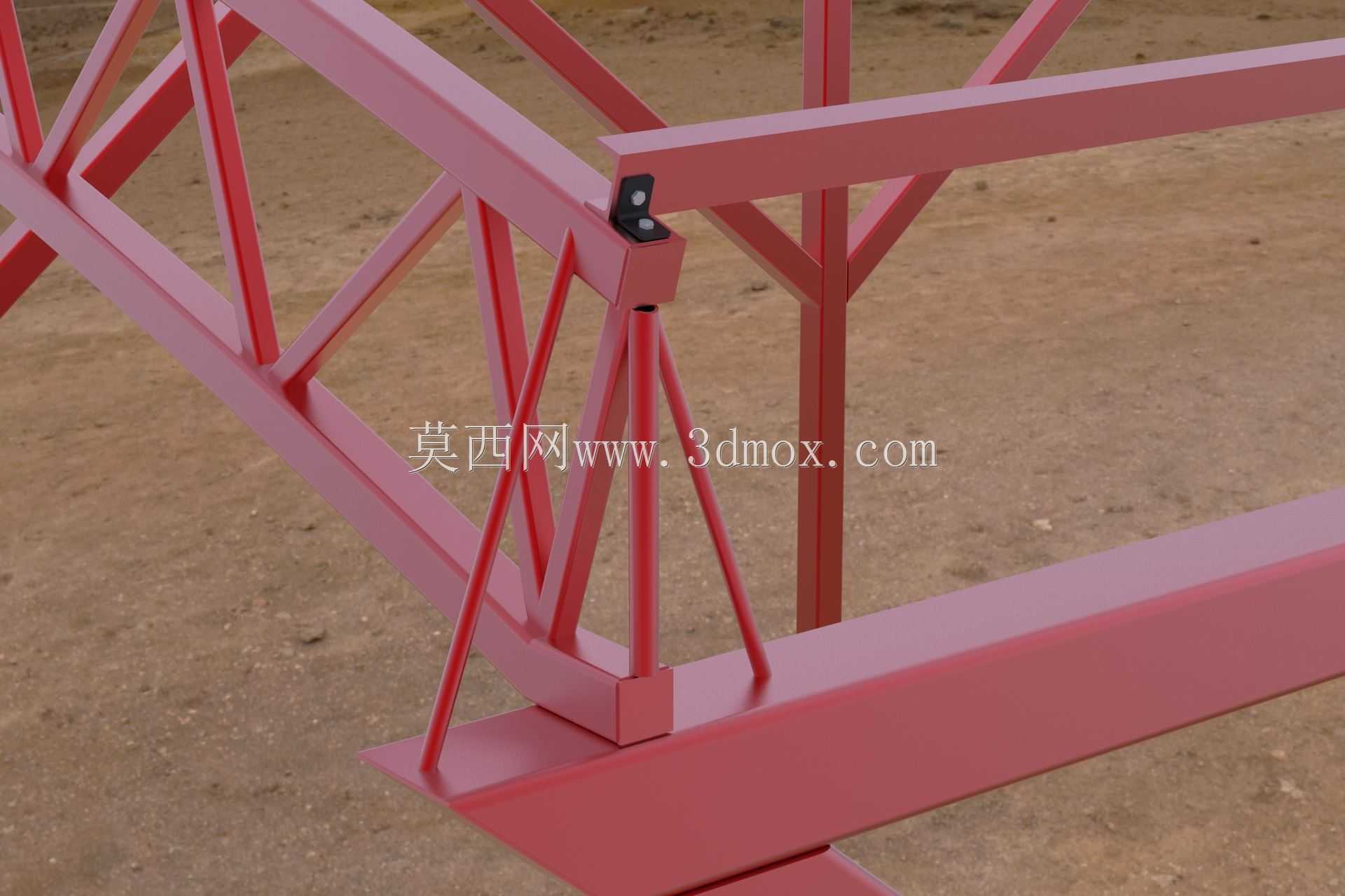

　　之后分段吊装顶部桁架，在高空完成桁架与立柱、桁架段之间的焊接拼接，最后安装檩条与彩钢屋面板，所有外露焊接节点都要补做防腐涂层，避免长期户外使用出现锈蚀失效。这类钢构雨棚的优势在于整体自重较轻，施工周期短，弧形顶面的风阻更小，相比平顶结构更不容易出现积水积雪的问题，焊接连接的节点整体性更好，在户外长期使用过程中结构稳定性更强，不需要频繁做节点维护。在三维建模过程中，需要重点还原桁架杆件的相贯线切口、焊接节点的连接细节、彩钢板的压型纹理与搭接关系，同时要预留出地脚螺栓的安装孔位、檩条与桁架的连接位置，保证模型导出后能够直接用于施工下料参考，也可以用于结构受力的仿真分析验证。针对不同的使用场景，还可以在基础结构上做拓展调整，比如在沿海高盐雾区域更换为镀锌管材提升防腐等级，在降雪量大的区域适当加密腹杆排布提升承重能力，在有降噪需求的区域在彩钢板下方加装隔音棉层，适配不同场景的实际使用需求。
