适配iPhone5的被动扩音支架结构设计

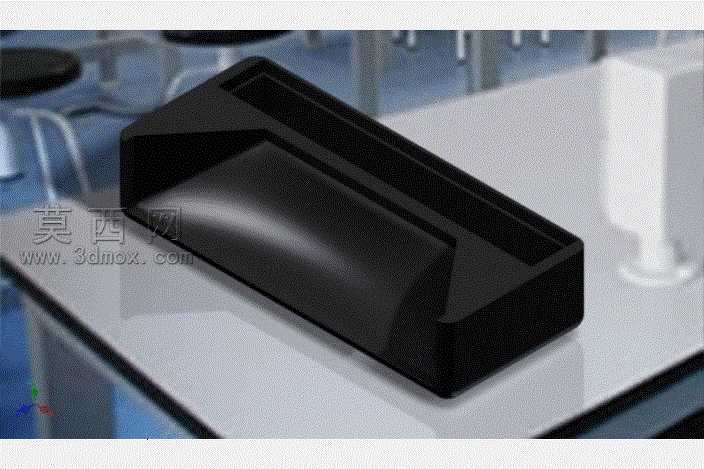

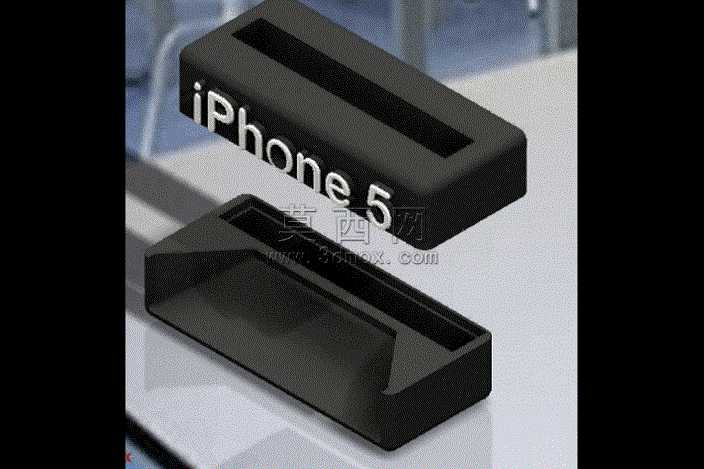

本作品为适配iPhone5的被动式声学放大支架，整体采用分体式两半结构设计，专为3D打印工艺优化建模逻辑。建模阶段首先依据iPhone5的机身尺寸、底部扬声器开孔位置完成基准定位，通过曲面拉伸、布尔运算构建上下两个可扣合的壳体单元，壳体内部预留精准的手机容置槽，槽体边缘做0.2mm的公差冗余设计，既保证手机放置时的顺畅度，又能避免使用过程中出现晃动脱落的问题。声学放大结构是本次设计的核心，建模时通过多次模拟声波传导路径，在壳体内部构建渐扩式的声学通道，通道内壁做平滑曲面过渡处理，无需额外供电即可将手机扬声器发出的声波进行聚拢反射，实现音量的被动提升，同时尽可能保留原声音质，减少声波传导过程中的失真损耗。材质渲染阶段选用哑光磨砂黑色硬质塑料材质，模拟常见3D打印PLA耗材的表面质感，通过调整材质的粗糙度、反光度参数，还原实体打印后的哑光颗粒触感，上下壳体的分模线位置做细微的倒角处理，既弱化拼接痕迹，又能提升两半结构扣合时的贴合度。结构设计上充分考虑3D打印的成型特性，所有结构均采用无悬空的自支撑角度设计，避免打印过程中添加额外支撑材料造成的表面瑕疵，两半壳体的对接位置设置定位卡扣结构，无需额外粘接即可实现稳固拼接，用户打印完成后可直接组装使用。整体外观做简约化处理，壳体正面预留iPhone5标识的内嵌凹槽，可在打印时通过换色实现标识的凸显效果，整体造型棱角分明，边角处做R2圆角过渡，既提升握持使用时的手感，又能避免尖锐边角造成的磕碰损伤，兼顾实用性与外观的简约科技感。
