集成PCB安装结构的自行车照明车灯

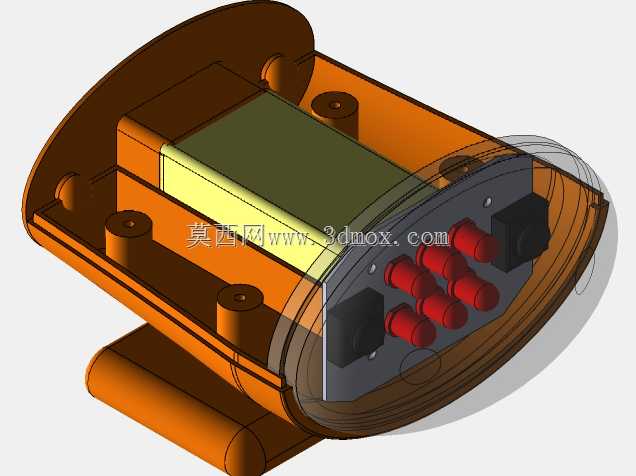

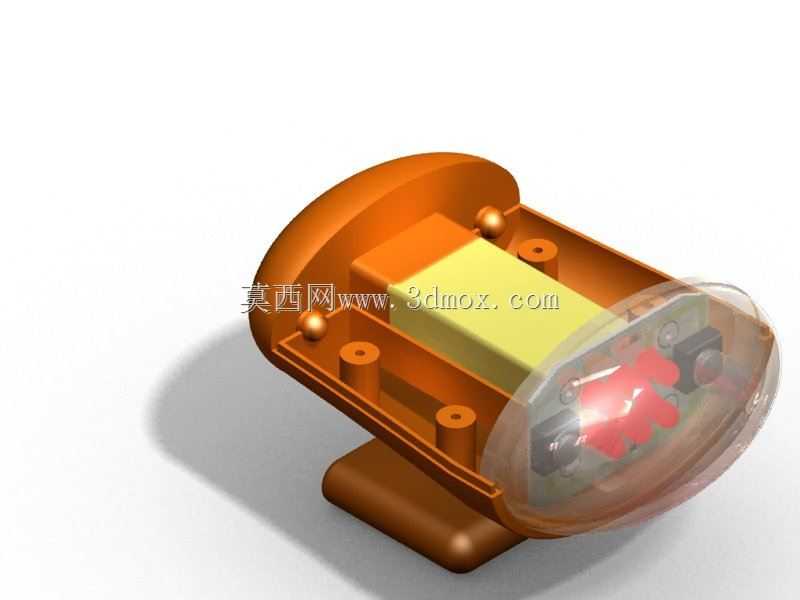

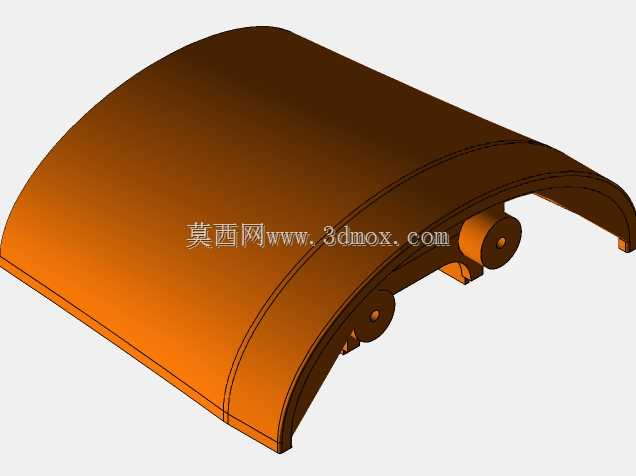

　　日常通勤、夜间骑行场景下，自行车前端照明是保障骑行安全的核心配件，这款车灯的结构设计完全围绕骑行场景的实际使用需求展开，没有冗余的装饰性结构，所有壳体特征都服务于功能实现。从结构布局来看，这款车灯采用电池与PCB板层叠布置的方案，将电池仓直接设置在PCB板的背面区域，省去了额外的电池固定支架与连接导线的冗余走线空间，整体壳体的内部空间利用率达到较高水平，这种布局也能让整体重量更贴近安装基座位置，降低骑行过程中因路面颠簸产生的晃动感。车灯的外壳采用弧形上盖与底座卡扣配合的结构，底座下方设置有与自行车车把适配的安装卡位，安装时不需要额外的复杂紧固件，就能快速卡在标准直径的车把横管上，安装边界适配市面上绝大多数通勤自行车、

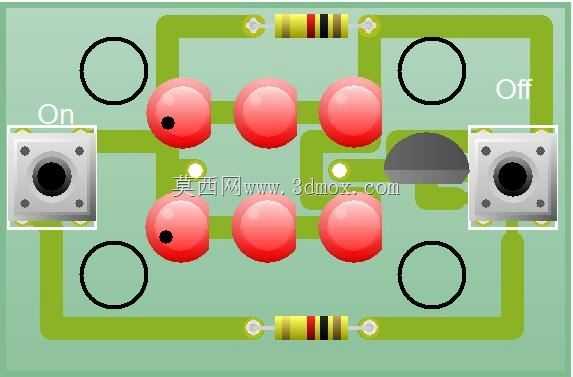

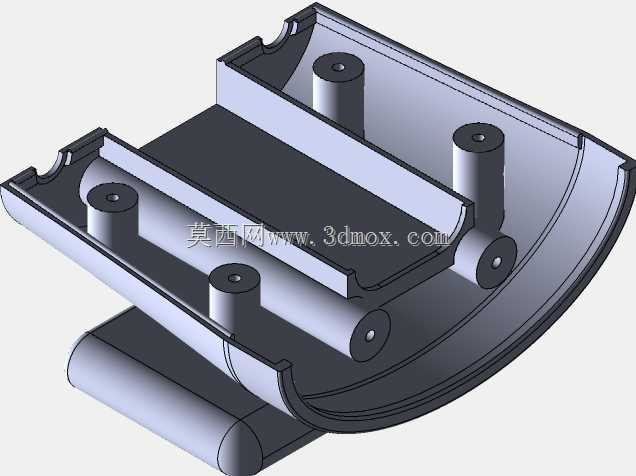

　　山地车的车把管径，不会出现安装干涉的问题。前端的透光罩采用曲面弧度设计，既可以扩大光线的照射覆盖范围，也能在雨天骑行时让雨水顺着弧面快速滑落，避免水珠在透光表面积聚影响照明效果。内部的PCB板集成了所有LED发光元件与控制开关，不需要额外的子板进行连接，开关的位置对应壳体侧面的预留开孔，骑行过程中骑手不需要大幅度移动手部，就能完成灯光的开关操作，符合骑行过程中的操作人机工程学要求。壳体上的几个圆柱形凸台是PCB板的固定柱，装配时PCB板直接对准凸台定位，通过螺丝就能完成固定，装配工序简单，适合批量生产时的快速组装。电池仓的尺寸刚好适配常规的柱状充电电池，仓体内部设置有电池正负极的接触弹片安装位，电池推入仓体后就能直接与弹片接触导通，

　　不需要额外的导线焊接，降低了装配过程中的人工成本。从结构强度来看，壳体的壁厚设计均匀，转角位置都做了圆角过渡，既可以避免注塑生产时出现缩痕、缺料等缺陷，也能在车辆发生倾倒、轻微碰撞时分散冲击力，保护内部的PCB板与电池组件不会因为冲击出现损坏。透光罩与壳体的配合位置设置有一圈密封凹槽，装配时可以在凹槽内加装密封胶条，满足日常雨天骑行的防水需求，避免雨水进入壳体内部造成电路短路。底座的安装卡位内侧设置有防滑纹路，安装到车把上之后，即使长时间骑行受到振动，也不会出现车灯转动、移位的问题，保证照明方向始终对准骑行前方的路面。这款车灯的整体外形没有突出的尖锐棱角，所有外露的边角都做了圆弧处理，即使发生意外摔车，

　　也不会因为棱角对骑手造成额外的磕碰伤害。在电路布局上，LED发光元件全部布置在PCB板靠近透光罩的一侧，发光角度经过调整，能够覆盖前方3到5米的路面范围，同时不会因为光线角度过高对向的行人与车辆造成眩目，符合骑行照明的相关安全要求。开关采用轻触式设计，按键的行程适中，戴薄款骑行手套时也能顺利操作，不会出现按动无响应的问题。壳体上盖的弧形曲面除了造型作用外，还能在阳光直射时起到一定的遮光作用，避免透光罩表面产生反光影响照明效果。整个产品的拆分零件数量少，除了壳体、透光罩、PCB板、电池、接触弹片、固定螺丝之外，没有多余的零散零件，后期维护更换电池也非常方便，只需要拆开上盖与底座的卡扣就能完成电池更换，不需要使用特殊工具。从安装后的空间占用来看，这款车灯整体突出车把的尺寸控制在合理范围内，不会影响车把上其他配件比如车铃、码表、刹车手柄的安装与操作，各个配件之间不会出现空间干涉。
