卡贾电气传感控制盒结构设计方案

　　这款电气控制类传感装置的结构设计，核心围绕工业现场传感信号的中转、逻辑控制与接线集成需求展开，在各类生产线传感组网、小型设备单机控制、工位信号采集场景中都能适配。从实际使用场景来看，这类装置常部署在设备侧旁的电控安装区，或是生产线工位的就近安装点，用来承接前端传感元件的信号输入，完成基础的信号通断、逻辑切换后，再将处理后的信号传递给后端主控单元，省去了主控柜直接对接零散传感元件的布线麻烦，也能缩短传感信号的传输路径，降低弱信号受现场电磁干扰的概率。

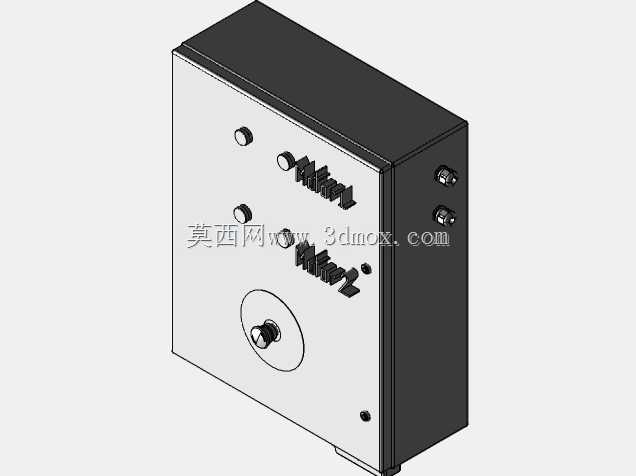

　　从功能特性上看，装置正面预留了多组接线端子位，分为上下两排排布，端子旁预留了标识刻印区域，现场接线时可以直接对应端子位标注线号，后期运维排查线路时不需要反复对照图纸核对接线关系，能大幅降低现场接线的出错率。正面下方设置的旋钮操作位，采用内嵌式安装结构，旋钮突出面板的高度控制在合理范围，既方便现场操作人员手动切换控制状态，也能避免设备搬运、安装过程中磕碰导致旋钮移位或损坏。装置侧面预留了两组对外接线的接口位，接口采用内嵌式安装设计，外接线缆接入后不会突出箱体侧面，在紧凑安装空间内不会和相邻设备产生干涉。

　　设计思路上，整个箱体采用分体式拼接结构，分为主体盒身与前面板两个主要部件，盒身采用薄钢板折弯成型，边角做了小圆弧过渡处理，既保证了箱体的结构强度，也避免了锐边划伤安装人员的风险。前面板和盒身采用侧边螺丝锁紧的固定方式，不需要在正面预留固定孔位，保证了正面操作区域的完整性，同时拆装维护时只需要拧下侧边的固定螺丝就能拆开箱体，内部的接线端子、控制元件都直接固定在前面板内侧，拆开后所有元件都完全暴露，不需要额外拆解内部支架就能完成接线或元件更换，现场维护的操作效率能提升不少。

　　关于安装边界与外形尺寸，这款装置的整体外形趋近长方体，盒身深度控制在适配常规壁挂安装的尺寸范围内，安装时不需要预留过深的操作空间，背面预留了壁挂安装的固定孔位，孔位间距符合常规电气安装的通用尺寸规范，可以直接固定在标准安装背板或是设备侧壁上，不需要额外制作转接安装板。前面板的操作区域全部集中在面板中部，上下边缘预留了足够的走线与固定空间，安装时即使相邻布置其他同类型控制盒，彼此的操作空间也不会产生重叠干扰。箱体的所有接缝处都做了贴合面设计，组装后接缝间隙控制在较小范围，能阻挡日常环境中的灰尘进入箱体内部，适配普通工业车间的使用环境，不需要额外做密封防护处理就能满足常规使用要求。

　　从结构细节来看，盒身内部预留了元件安装的凸台位置，接线端子、控制旋钮的固定座都可以直接通过螺丝固定在预设的凸台上，不需要额外增加安装衬板，能减少整体的零件数量，降低装配复杂度。正面的端子位开孔尺寸匹配常规通用接线端子的安装尺寸，后期如果需要更换不同品牌的同规格端子，不需要重新加工面板开孔，具备一定的元件适配通用性。侧面的接口开孔同样采用通用尺寸设计，可以适配常规的电缆防水接头或是接线端子排，现场布线时可以根据实际线缆规格灵活选配接头，不需要对箱体结构做二次加工。
