深拉伸套模具三维结构设计方案

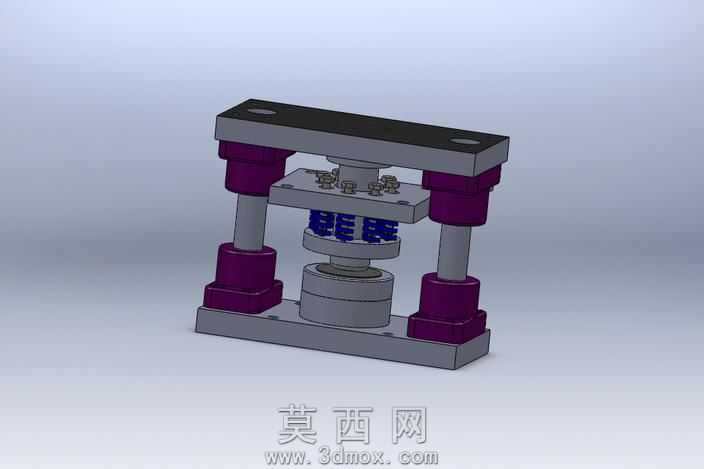

本模型为深拉伸套模具的完整三维装配结构，采用参数化三维建模方式完成全零件的特征构建与装配约束，整体结构遵循典型冷冲压拉伸模具的设计逻辑，自上而下拆分出上模座、导柱导套组件、压边圈、凸模、凹模、下模座、弹性卸料组件等核心功能模块，各零件间的装配间隙、配合公差均按照实际冲压加工的工艺要求进行设定，可直接用于后续的工程图导出与加工工艺编制。建模过程中对各功能部件的材质表现做了区分渲染：上下模座采用灰铸铁材质的哑光金属质感，表面做了细微的粗糙纹理处理以还原铸铁件的真实外观；导柱导套采用轴承钢的亮面金属材质，添加了轻微的环境反射效果来体现其高精度加工的表面特性；弹性元件采用聚氨酯材料的深紫色哑光质感，与金属部件形成明确的视觉区分；凸模与凹模采用合金工具钢的半亮面质感，刃口部位做了高亮处理以突出其工作区域的精度要求。结构设计上采用四导柱导向结构，保证上下模合模过程中的同轴度精度，避免拉伸过程中出现壁厚不均、零件拉裂的问题；压边圈采用独立的弹性驱动结构，可在拉伸过程中提供稳定的压边力，防止板材凸缘部位起皱；下模设置的顶出机构可在拉伸完成后将成型零件从凹模内自动顶出，满足自动化冲压生产的工序需求。整体设计思路围绕深拉伸工艺的成型特点展开，针对筒形类拉伸件的成型受力路径做了结构优化，对各承载部件的厚度、连接方式做了强度校核层面的结构预留，既保证模具工作过程中的刚性与稳定性，也兼顾了后期模具维护、易损件更换的便捷性，模型的装配层级清晰，各零件可单独编辑修改参数，适配不同尺寸规格的深拉伸套类零件的模具改型需求。
