轧头工装装配结构设计方案

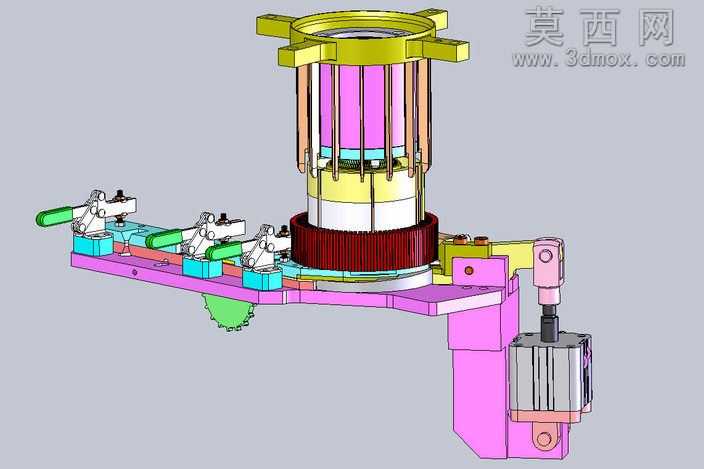

该轧头工装装配结构采用三维参数化建模方式完成整体设计，建模过程中对各零部件进行独立参数化定义，确保各部件尺寸关联可追溯，便于后续根据加工需求进行参数调整与结构优化。整体结构以粉色承载基座为核心安装载体，基座采用一体化折弯成型结构设计，兼顾安装平面度与结构刚性，为上部所有功能组件提供稳定的安装基准。上部核心回转主体采用分层堆叠式结构设计，从下至上依次设置大模数传动齿圈、定位隔套、多根周向均匀分布的导向立柱、顶部带四个周向凸耳的定位端盖，各层部件通过同轴定位止口配合，保证回转过程中的同轴度精度，导向立柱采用耐磨金属材质，为内部工件提供精准的周向定位与轴向导向。基座侧部对称布置多组手动夹紧组件，每组夹紧组件包含绿色防滑操作手柄、铰接式压臂、蓝色定位安装座，压臂端部设置柔性压头，可在夹紧过程中避免损伤工件表面，多组夹紧组件沿基座侧部线性排布，可实现对工件的多点同步夹紧，保证装夹稳定性。基座侧端还设置有独立的驱动安装座，用于安装步进驱动组件，驱动组件通过齿轮啮合与下部齿圈传动，可带动上部回转主体实现精准角度回转，满足不同工位的加工需求。建模过程中对所有配合面进行公差预定义，对运动部件进行干涉检查，确保各铰接部件、传动部件运动过程无卡滞、无干涉，材质分配上区分结构件、传动件、操作件的材质属性，结构件采用合金结构钢材质保证刚性，传动件采用耐磨合金钢提升使用寿命，操作件采用工程塑料提升操作手感，整体渲染采用差异化配色区分不同功能模块，便于直观识别各部件功能与装配关系，设计过程充分考虑工装的装夹便捷性、维护便利性与加工适配性，可直接应用于对应轧头类工件的加工装夹工序。
