经典黑白块拼接标准足球三维结构设计

　　日常接触的标准足球，其球面结构设计一直是曲面拼接领域的典型参考案例，很多刚接触复杂曲面建模的工程师，都会拿足球结构做曲面缝合、实体倒角的基础练习。从实际应用场景来看，这类标准足球的三维模型，除了用于体育用品生产环节的结构开模参考，还常被用于运动场景渲染、工业展示动画的素材搭建，甚至在流体力学仿真中，作为规则曲面球体的变体，测试不同表面纹理对空气阻力的影响。

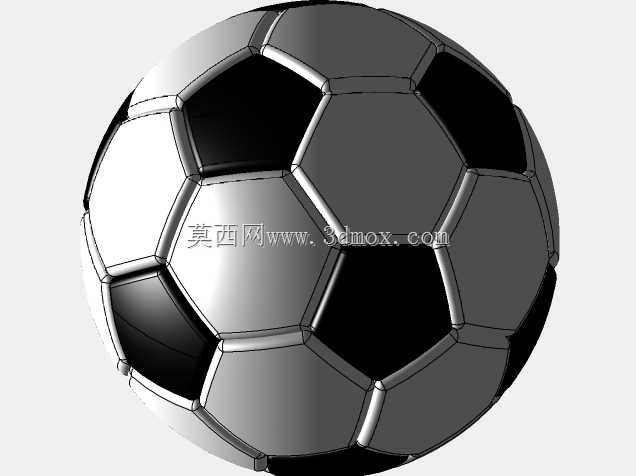

　　从产品功能特性来看，经典足球采用的正五边形与正六边形拼块结构，本质是通过平面多边形的曲面拟合，实现近似完美的球形封闭结构，这种结构相比整球注塑的方案，能让球面拥有更好的弹性形变空间，当球体受到冲击力时，拼块之间的拼接缝隙可以给球面材料预留形变余量，避免硬冲击下的球面开裂。设计这类球面结构时，首先要确定球体的基准直径，常规成人比赛用球的基准直径在215毫米左右，建模时先以坐标原点为球心建立基础球体，再通过球面投影的方式，将正五边形、正六边形的平面轮廓映射到球面上，这里要注意每个拼块的边在球面上的弧长一致性，不然拼接时会出现缝隙或者面重叠的问题。

　　很多新手建模时容易忽略拼块的厚度与安装边界，实际生产中足球的表层拼块厚度一般在1.2到1.5毫米之间，拼块之间的拼接缝预留0.3毫米的粘合余量，建模时不能直接把投影的曲面做实体化就结束，要给每个拼块的边缘做向内的倾斜倒角，保证拼块拼接时，外球面能平滑过渡，不会出现拼接处的凸起棱边。另外球面的黑白块分布有固定的拓扑规律，每个正五边形拼块周围会相邻五个正六边形拼块，而每个正六边形拼块会间隔相邻三个五边形与三个六边形，建模时可以先完成一个五边形与相邻五个六边形的曲面组，再通过环形阵列、球面镜像的方式完成整个球面的拼块排布，这样能避免逐个拼块对齐带来的位置误差，也能保证所有拼块的尺寸一致性。

　　从结构设计的细节来看，拼块的曲面弧度要和基础球体的曲率完全匹配，做实体加厚的时候要选择沿球面法向向内加厚，不能直接做等距偏移，不然会出现拼块内侧厚度不均的问题，影响后续的内胆贴合度。如果是用于开模生产的模型，还要在每个拼块的内侧预留加强筋的位置，加强筋的高度一般在0.8毫米左右，宽度0.5毫米，沿拼块的边缘内侧环形布置，既能提升拼块的结构强度，又不会增加太多整体重量。另外足球的气门芯安装位置，一般设置在其中一个六边形拼块的中心位置，建模时要在对应位置预留直径8毫米的安装孔，孔边缘做R1的圆角过渡，避免安装气门芯时出现应力集中导致的拼块开裂。

　　这类球面拼接结构的设计思路，其实不止用于足球生产，很多球形储罐、球形装饰构件的表面分块设计，都会参考这种多边形拼接的逻辑，通过规则平面图形的曲面映射，把大尺寸的球面结构拆分成便于加工的小尺寸单元，降低生产加工的难度。做这类模型的曲面缝合时，要注意检查每个拼块相邻边的连续性，保证缝合后的外球面达到G1连续以上，不然渲染或者做仿真分析时，会出现曲面折痕，影响最终的效果。另外在做模型的装配验证时，可以把所有拼块做虚拟装配，检查每个拼接位置的间隙是否均匀，有没有出现干涉的情况，尤其是球面两极位置的拼块，因为阵列时的角度累积误差，很容易出现拼接错位，需要单独调整每个拼块的旋转角度，保证整个球面的圆度误差控制在0.5毫米以内，符合实际产品的精度要求。
