工业用双辊削片粉碎设备结构设计

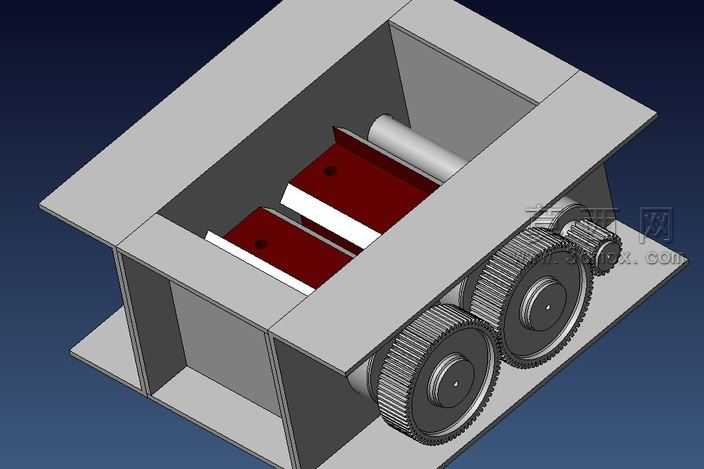

本模型为工业用辊式削片粉碎设备，整体采用箱式承载结构设计，在三维建模过程中首先完成外部钣金壳体的参数化搭建，壳体采用折弯焊接的工艺逻辑建模，上下开口分别对应进料与出料工位，侧边预留传动组件的安装避让位，保证整体结构的装配合理性。设备核心切削组件采用平行双辊布局，辊体表面安装可拆卸式硬质合金削片，削片通过螺栓紧固在辊体基座上，建模时还原了削片的倾斜切削角度，保证进料时可对木材等物料形成连续剪切切削效果，双辊反向旋转的布局可实现物料的强制卷入切削，避免卡料问题。传动系统采用三级圆柱直齿轮传动结构，建模时严格按照齿轮啮合参数绘制齿形，保证齿轮组的传动比匹配切削辊的工作转速需求，齿轮轴与辊体采用同轴连接设计，轴承安装位预留了标准件的装配间隙，还原真实设备的传动装配逻辑。渲染过程中对不同部件赋予差异化材质，外部壳体采用哑光灰色钢材材质，切削刀片赋予高硬度金属质感，传动齿轮做发黑处理的金属材质区分，内部腔体做深色哑光处理突出内部结构层次，整体渲染视角采用斜向等轴测视角，可同时展示设备内部切削结构与外部传动组件的布局。设计思路围绕木材削片粉碎的工况需求展开，箱式外壳可避免切削过程中物料飞溅，齿轮传动结构具备传动扭矩大、运行稳定的特点，双辊切削结构兼顾切削效率与出料粒度均匀性，整体结构紧凑，可适配中小型木材加工场景的粉碎需求，所有部件的建模均遵循机械设计的装配公差要求，可直接用于结构验证与加工参考。
