熟料锤式粉碎设备结构三维设计

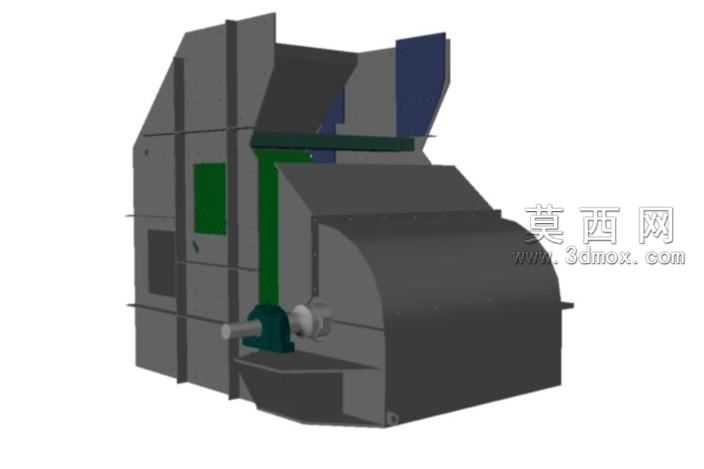

本作品为熟料锤式粉碎设备的三维结构设计，建模过程严格遵循工业粉碎设备的实际生产制造逻辑，以真实设备的工程参数为基准完成全尺寸三维构建。建模阶段首先完成设备整体机架的结构搭建，采用厚壁钢板焊接结构的特征还原，通过三维软件的钣金建模功能精准复刻机架的折弯、焊接坡口、安装孔位等细节，保证机架的承重结构符合重型粉碎设备的力学要求。针对设备核心的锤击破碎腔结构，建模时还原了内部衬板的排布方式、锤头的安装铰接结构、筛板的弧度与开孔特征，清晰展现破碎腔内部物料的击打、碰撞、筛分的完整作业路径，同时对进料导料槽的倾斜角度、出料口的导流结构做了精准的尺寸还原，保证物料进出的流畅性符合实际生产需求。设备的传动端结构建模同样细致，还原了轴承座的安装定位、联轴器的连接结构、端盖的密封特征，清晰展现动力输入到转子带动锤头旋转作业的完整传动逻辑。材质渲染阶段，针对设备不同部件做了差异化的材质区分：机架与外壳采用厚重的工业灰铸铁材质，调整粗糙度参数还原工业设备长期使用的哑光磨砂质感；内部锤头、衬板等耐磨部件采用高锰钢材质，添加轻微的磨损纹理提升真实感；传动端的轴承、轴类部件采用光亮的金属材质，密封件采用橡胶材质的哑光黑效果；进料口的防护结构采用深蓝色工程塑料材质，观察口部位采用半透明的绿色防护板材材质，通过不同材质的区分让设备各部件的功能一目了然。整体设计思路围绕设备的实用性展开，完整还原锤式粉碎机针对熟料物料的破碎作业结构，所有部件的装配关系完全符合实际设备的装配逻辑，可清晰展现设备的拆装顺序与维护点位，转子部分的动平衡结构、锤头的可更换设计、筛板的快拆结构都在模型中做了明确的特征体现，能够直观展现该款熟料锤式粉碎机高破碎效率、易维护、耐磨性能优异的结构特点，可用于粉碎设备的结构教学、产品展示、工程方案演示等场景。
