汽车悬架低球接头组件装配结构设计

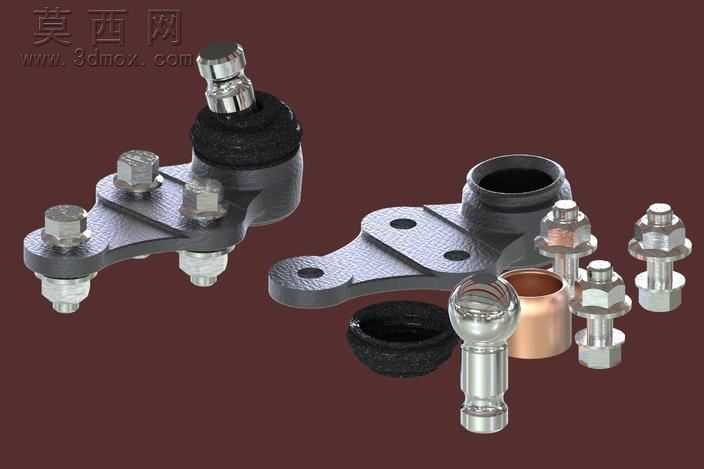

本作品为汽车转向悬架系统配套的低球接头组件三维建模设计，整体采用SolidWorks完成全参数化建模，再通过Keyshot完成写实渲染输出。建模阶段首先依据汽车底盘转向连接的实际工况确定核心尺寸参数，先构建球头销主体结构，对球头工作曲面做G2连续曲率处理，保证后续铰接转动的顺滑度，球头销的杆部螺纹、定位卡槽特征均按照机械加工标准做细节还原，螺纹牙型、退刀槽的尺寸公差严格匹配通用紧固件规范。随后构建连接支架结构，支架采用锻钢材质的异形支撑板设计，建模时对安装孔位、螺栓过孔的位置做同轴度约束，支架与球头销配合的安装座做了加强筋过渡处理，避免应力集中问题。组件配套的紧固件包含不同规格的六角螺栓、六角螺母，每个标准件都按照国标参数建模，螺纹啮合部位做了干涉检查，保证装配时无穿模问题。密封结构部分包含黑色橡胶防尘罩、铜质衬套，橡胶材质建模时还原了褶皱形变特征，模拟实际装配后的压缩状态，铜衬套的内壁做了光滑度处理，与球头销的配合间隙控制在合理范围，保证铰接转动时的润滑空间。渲染阶段针对不同部件赋予对应材质：球头销、螺栓螺母赋予抛光金属材质，调整金属粗糙度、反射参数还原镀锌钢件的金属光泽；连接支架赋予哑光锻钢材质，表面添加细微的氧化纹理提升真实感；橡胶防尘罩赋予哑光黑色橡胶材质，添加轻微的凹凸纹理模拟橡胶表面的质感；铜衬套赋予紫铜材质，调整金属色泽还原铜件的暖调金属质感。整体装配体做了全局干涉检查，所有部件的配合关系完全符合实际装配逻辑，各活动部件的运动行程预留充足，可直接用于后续的运动仿真、工程图导出，适配汽车底盘零部件的设计验证、教学演示等场景，模型结构完整，细节还原度高，能够清晰展示低球接头组件的内部装配关系与各部件的功能定位。
