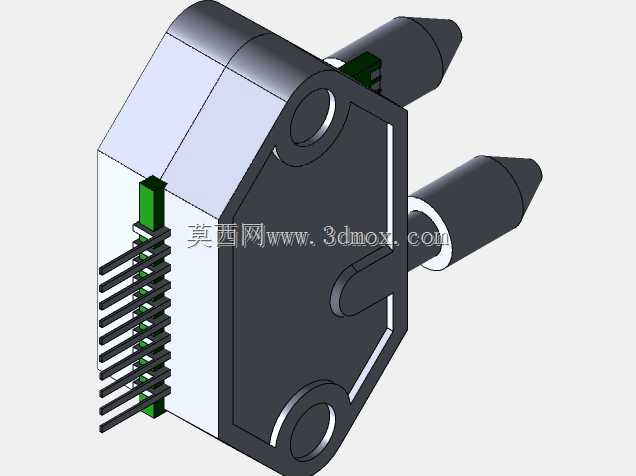

流体管路配套压力检测传感装置结构

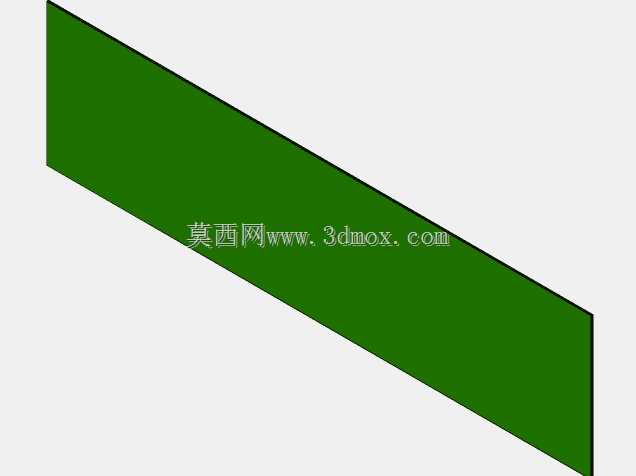

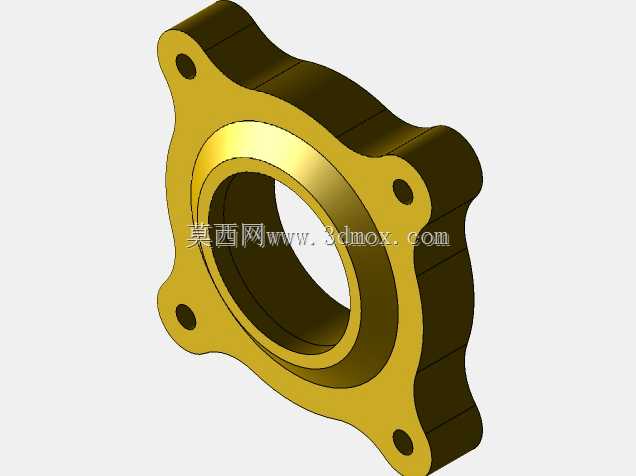

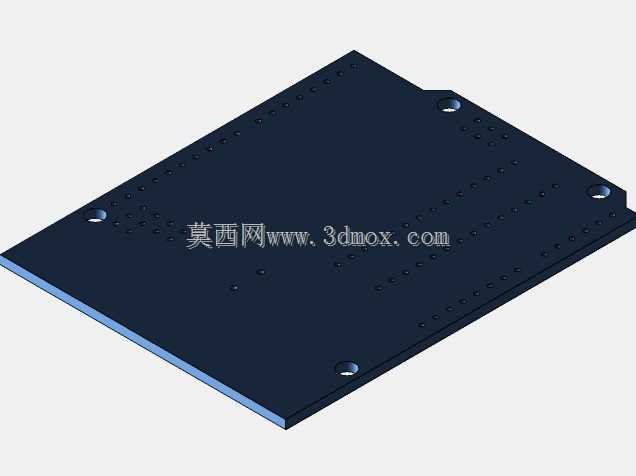

　　这套压力检测传感结构的设计，最初是面向小型流体实验台的管路压力监测需求做的适配，在高校流体力学实验教学、小型水处理样机测试、化工小试装置的管路参数采集场景里都能找到对应的使用位置。不同于工业现场大管径法兰安装的高压传感单元，这套结构针对小通径、低压力区间的透明管路做了专门的安装适配，整体安装底座采用绿色环氧玻纤板加工，板材厚度控制在8mm，既保证了安装平面的平整度，也能耐受实验场景常见的弱酸弱碱介质溅落，不会像冷轧钢板底座那样在长期潮湿环境下出现锈蚀掉漆的问题。

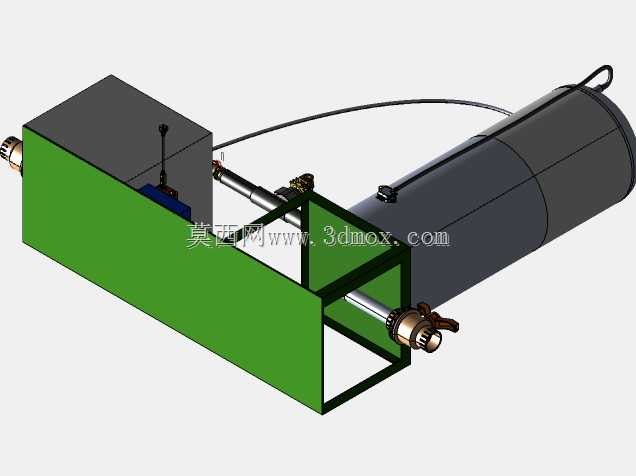

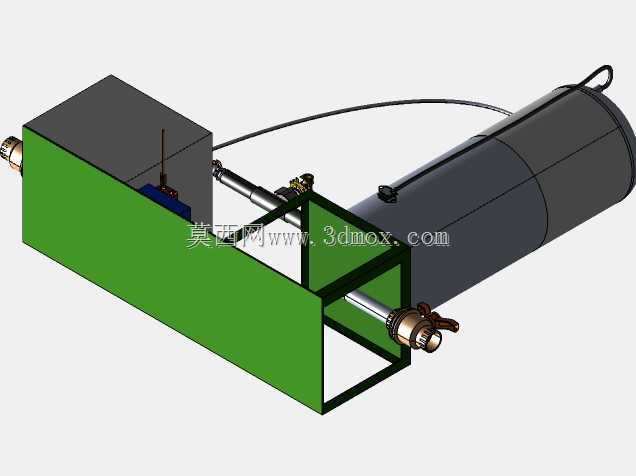

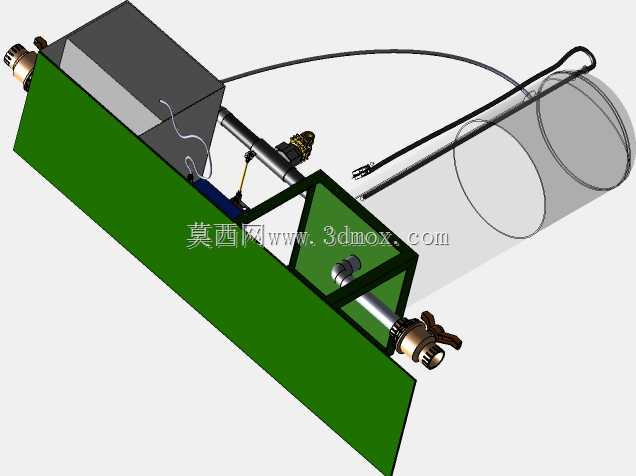

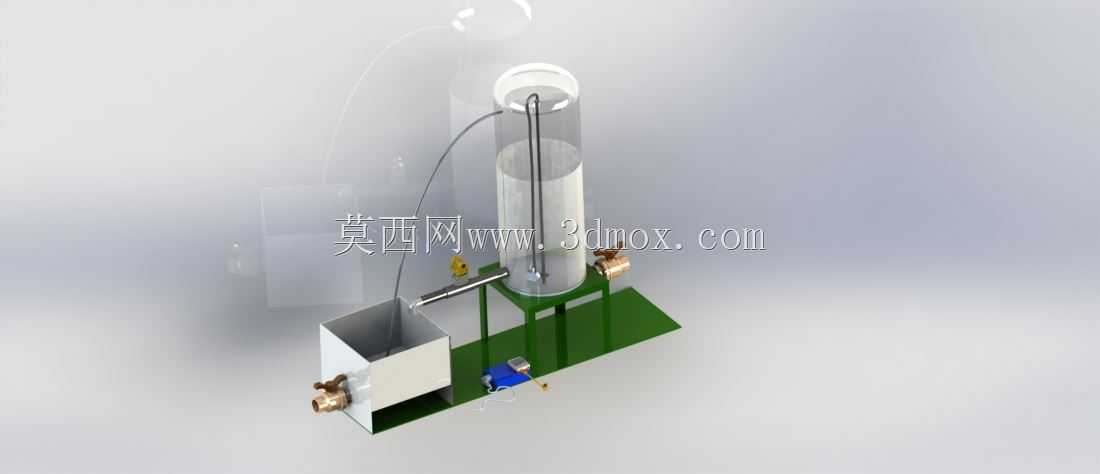

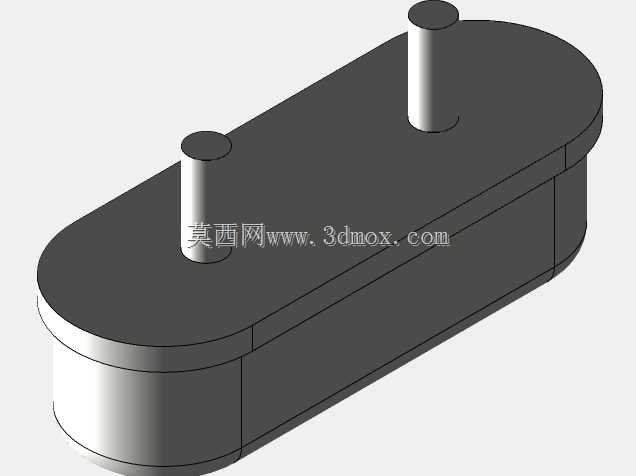

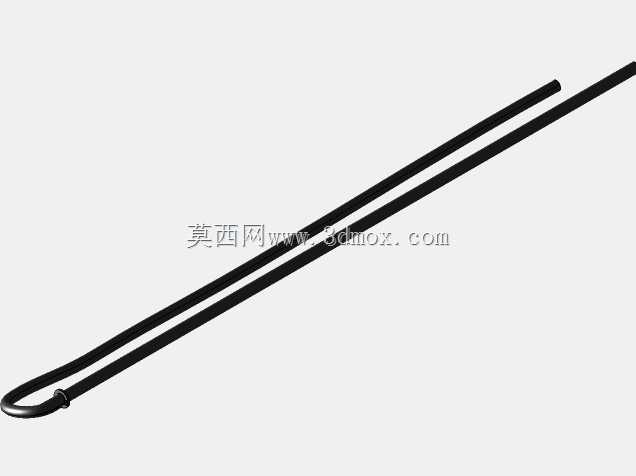

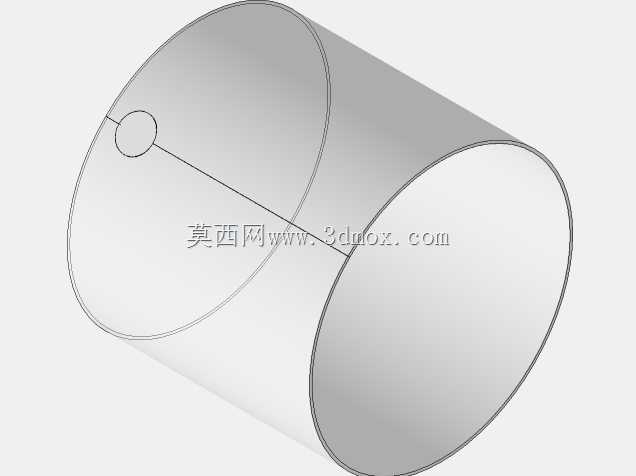

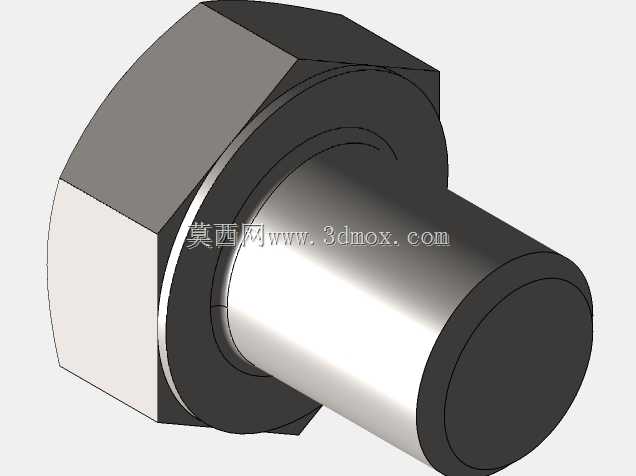

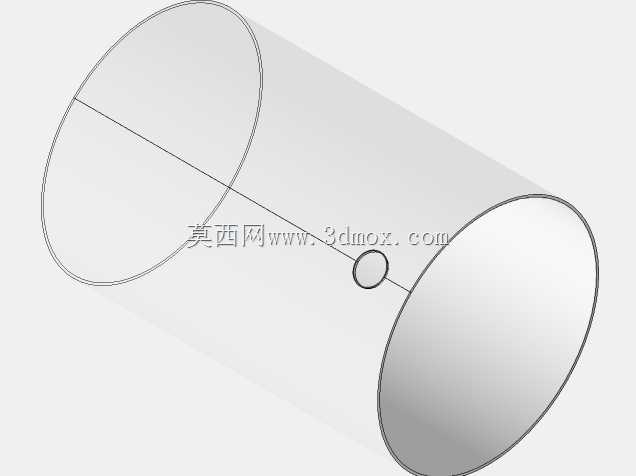

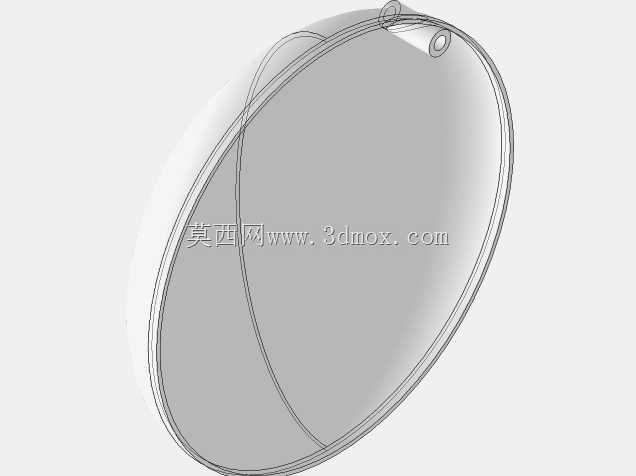

　　从结构布局来看，传感单元的取压接口直接通过卡套接头对接透明亚克力材质的储液立管，立管的内径设计为40mm，有效储液高度220mm，能够直观观察管内液位变化，和压力采集数据形成对照，方便实验过程中快速排查取压管路是否存在气泡堵塞的问题。取压管路采用外径3mm的不锈钢毛细软管，软管两端都采用快插式卡套接头锁紧，相比硬管连接的方案，这种柔性连接方式可以抵消立管加工、底座安装带来的同轴度误差，避免装配过程中因为强行对位导致的接头应力开裂问题，日常维护时也能快速拔插更换传感单元，不需要拆解整个管路支架。

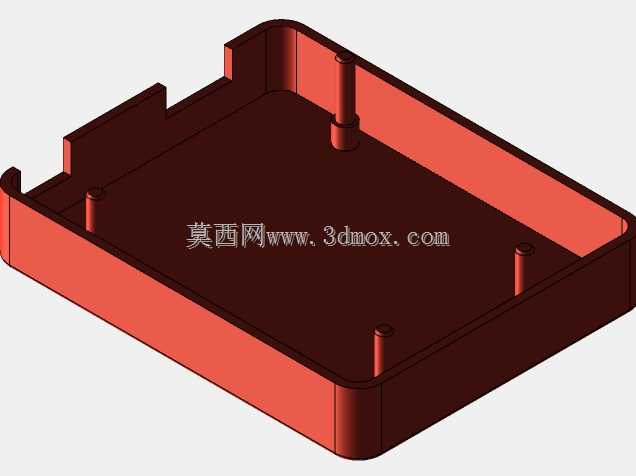

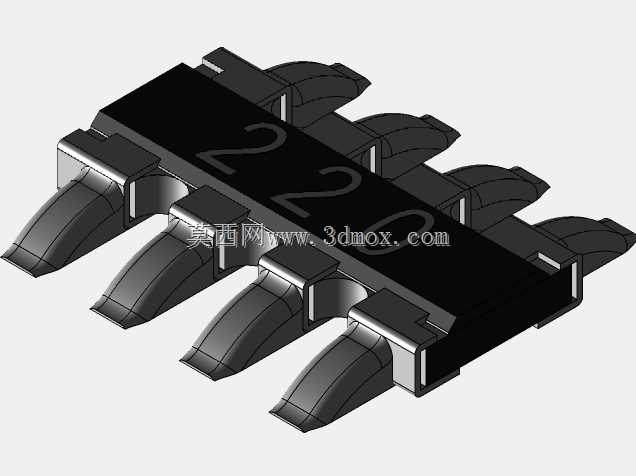

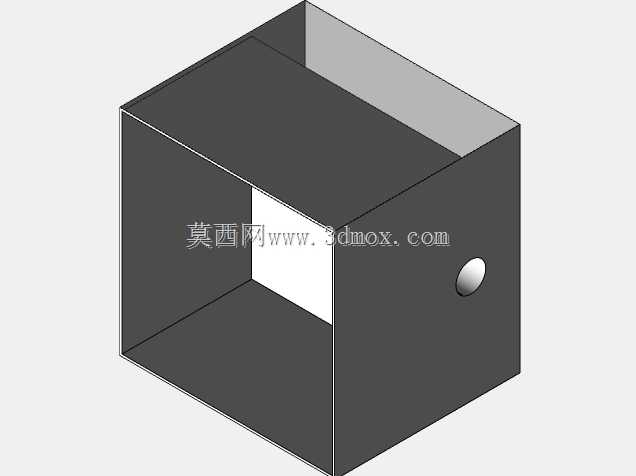

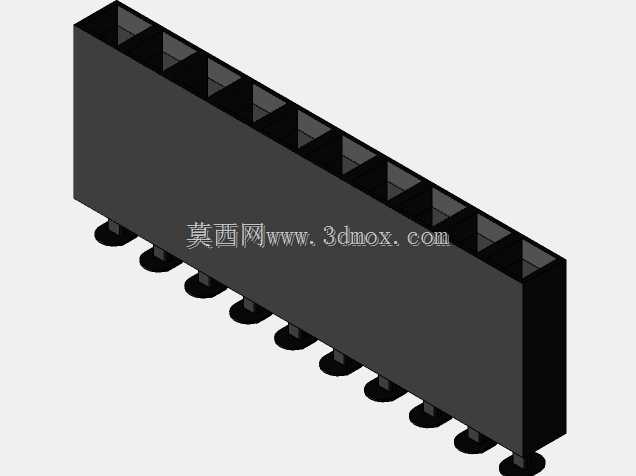

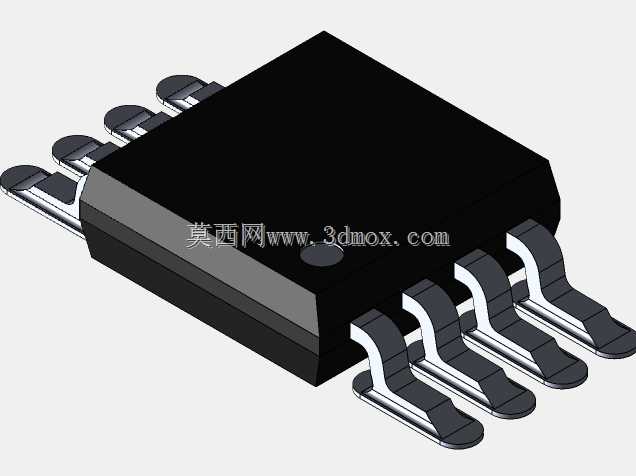

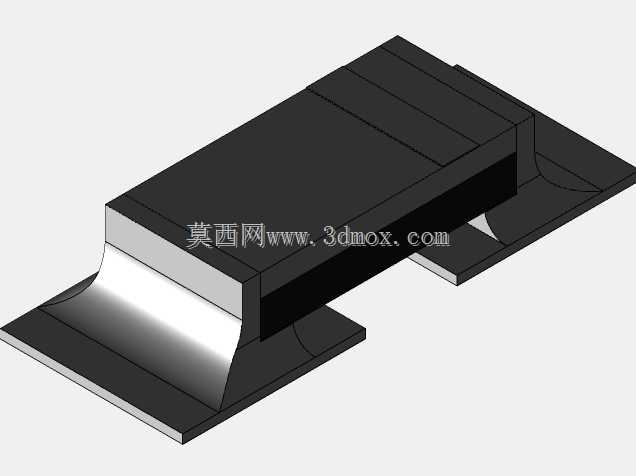

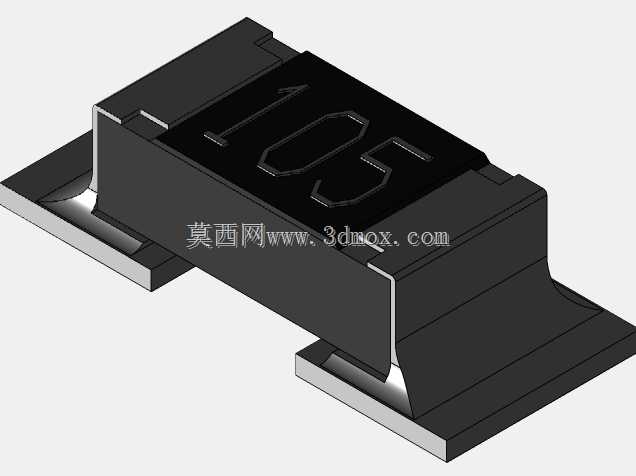

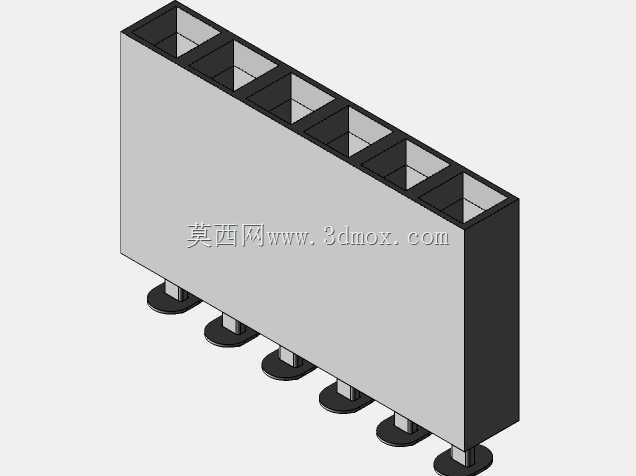

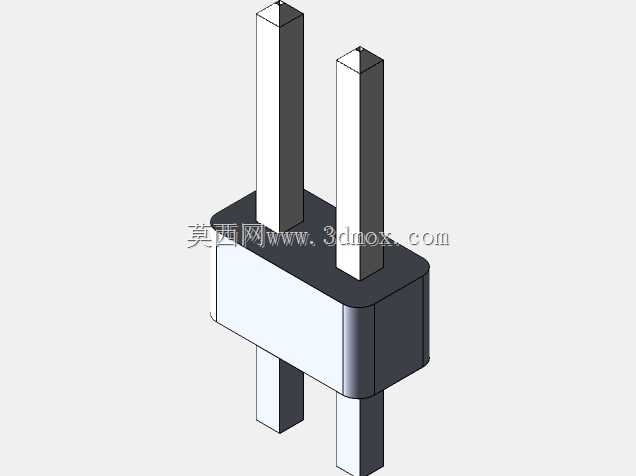

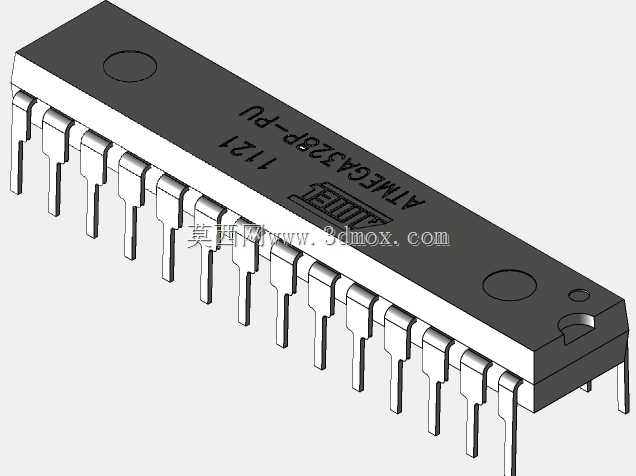

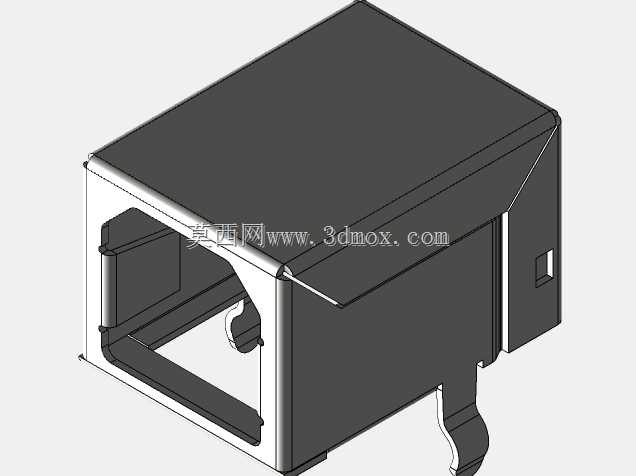

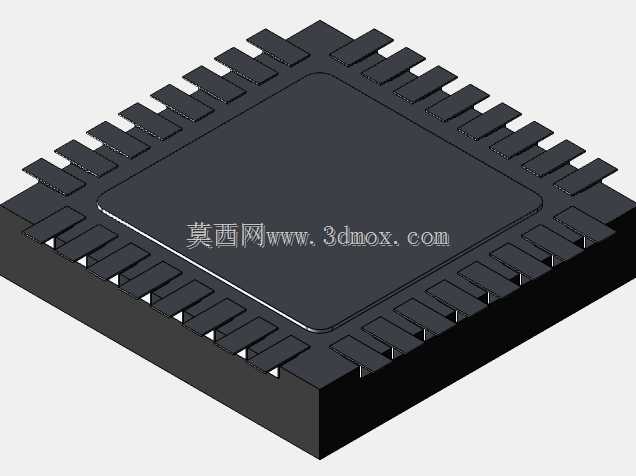

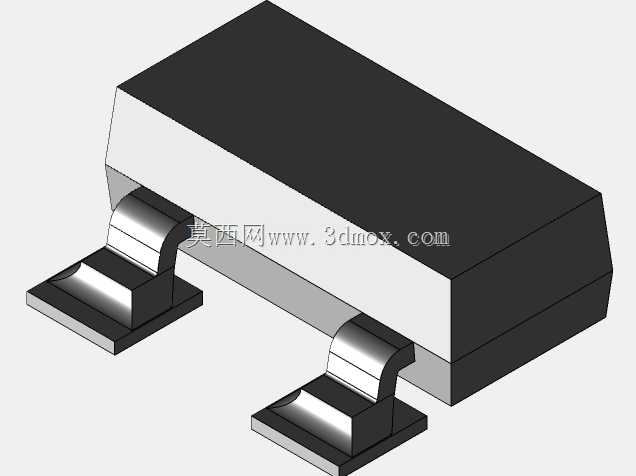

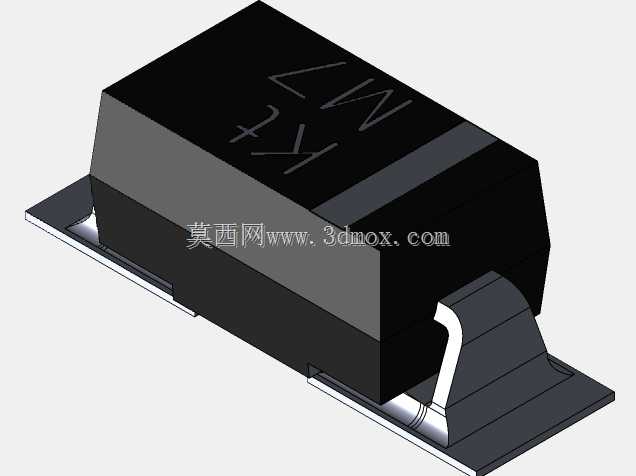

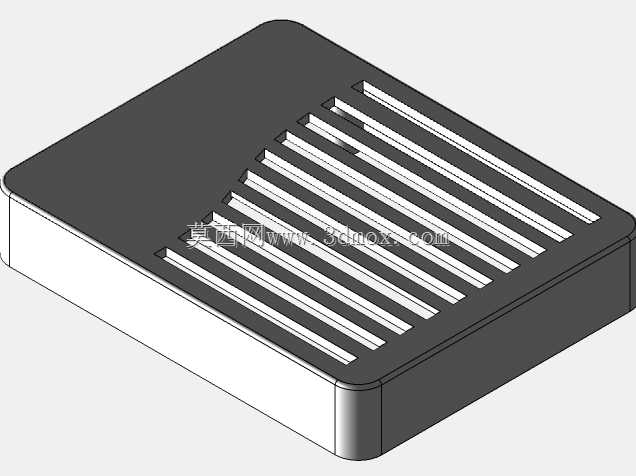

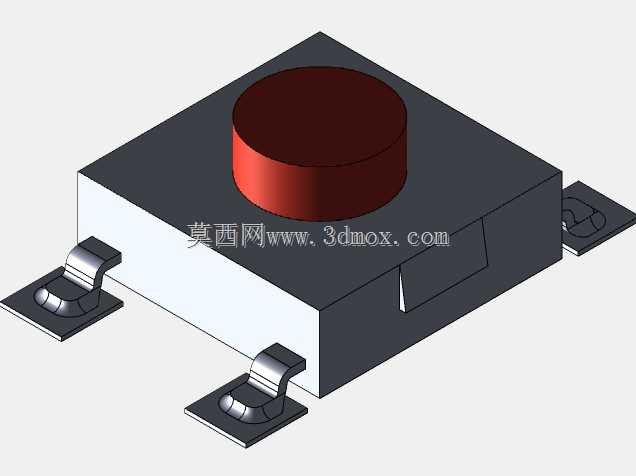

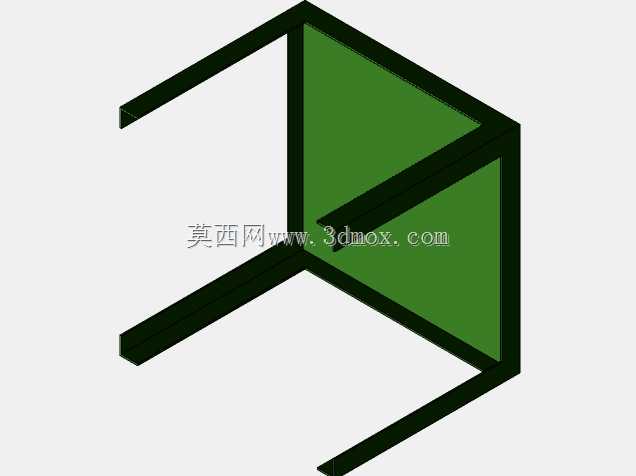

　　设计过程中特意将传感单元的安装位置做了下沉处理，传感探头的取压端面和管路内壁保持齐平，没有突出到管路流道内部，不会对管内的流体流动造成额外的扰流影响，保证采集到的压力数据能够真实反映管内的实际静压值，不会因为探头扰流产生额外的动态压力误差。底座上除了固定立管的两个立式支架之外，还预留了一个方形的电气接线盒安装位，接线盒采用ABS材质注塑成型，内部可以放置信号调理电路板，将传感单元输出的毫伏级信号放大转换为标准的4-20mA电流信号或者0-5V电压信号，方便对接后续的数据采集卡或者小型PLC模块，接线盒侧面预留了两个防水格兰头的安装孔，走线完成后可以锁紧线缆，避免实验过程中液体溅入接线盒内部造成电路短路。

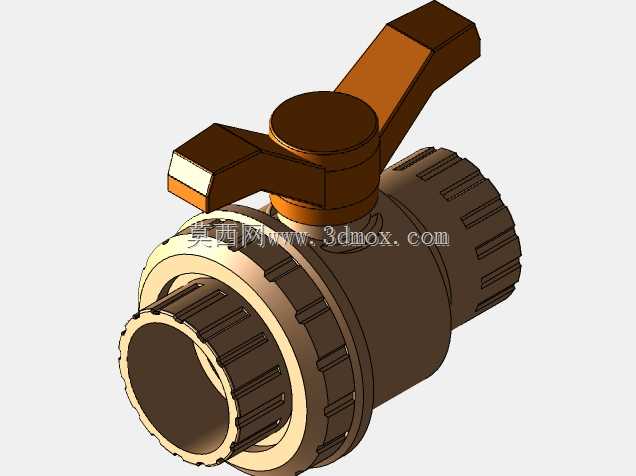

　　整套结构的安装边界控制得比较紧凑，底座整体长度180mm，宽度120mm，所有外接管路接口都布置在底座的同一侧，外接的流体进出接口采用1/4英寸的外螺纹快插接头，兼容实验台常用的6mm外径PU气管，安装时只需要将底座通过四个M5的沉头螺丝固定在实验台的铝型材台面上，接好进出液管路和信号线缆就能投入使用，不需要额外做复杂的安装调校。在功能设计上，这套结构除了能够实时采集管路的静态压力之外，还能捕捉管路内的水锤压力波动，因为毛细取压管的长度控制在150mm以内，管腔内部的传压介质响应延迟控制在10ms以内，能够满足小试装置动态压力采集的响应速度要求，不会因为引压管过长导致压力信号衰减滞后。

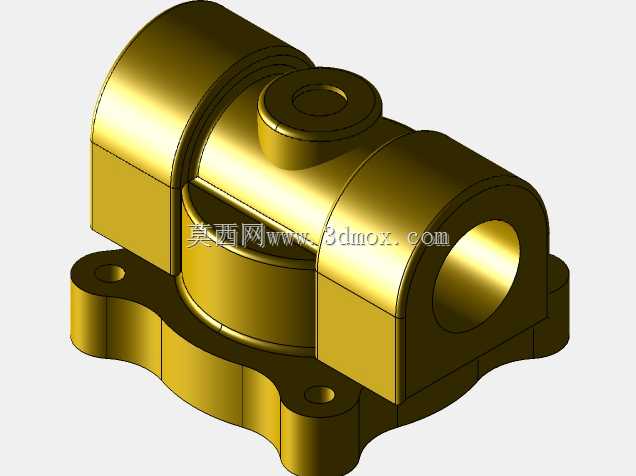

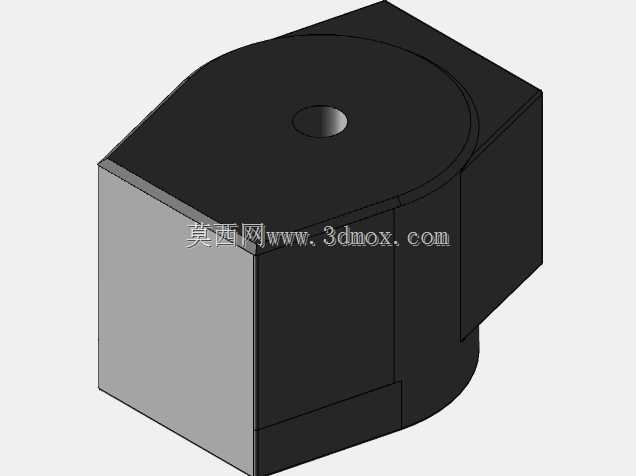

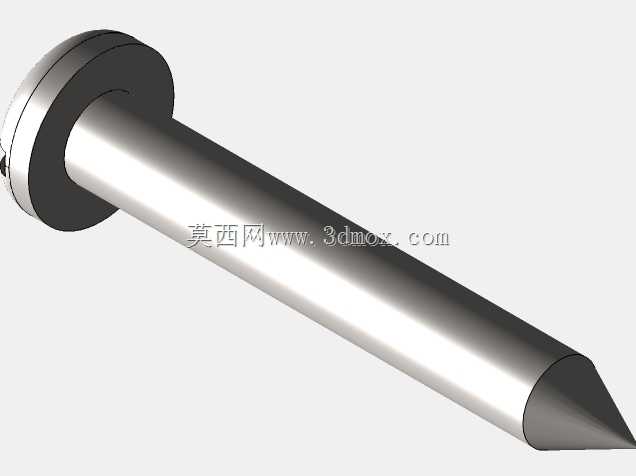

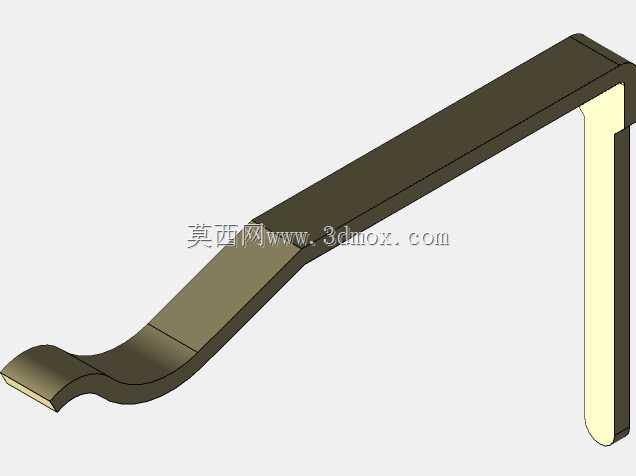

　　考虑到实验场景下经常需要更换不同量程的传感单元，支架上的传感安装位做了通用化的夹装设计，夹块的内孔直径可以适配外径12mm到18mm的常见圆柱状压力传感探头，更换不同量程的探头时只需要松开夹块上的两个手拧螺丝就能完成拆装，不需要重新加工安装配件。立管顶部做了敞口设计，既可以作为常压参考端，也能方便在实验过程中向管内加注测试液体，或者插入温度探头做温压同步采集，拓展整个装置的测试功能。在细节处理上，所有和液体接触的金属部件都采用304不锈钢材质，密封件采用丁腈橡胶材质，能够兼容水、低浓度酸碱溶液、常规液压油等多种测试介质，不会因为介质腐蚀导致部件失效或者密封泄漏。
