卡吉隆循环式垂直输送电梯结构设计

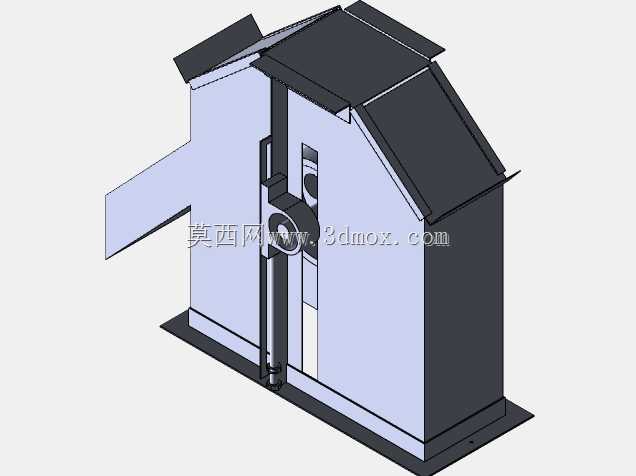

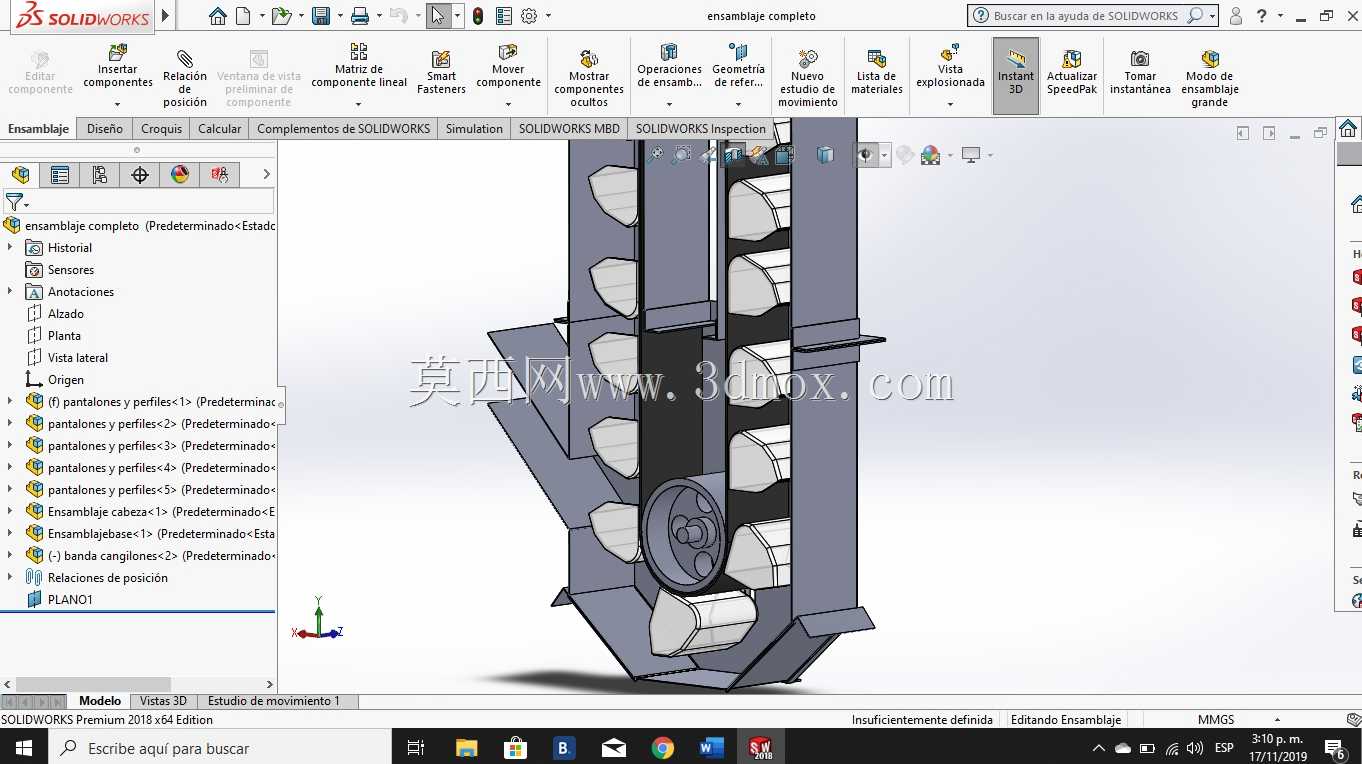

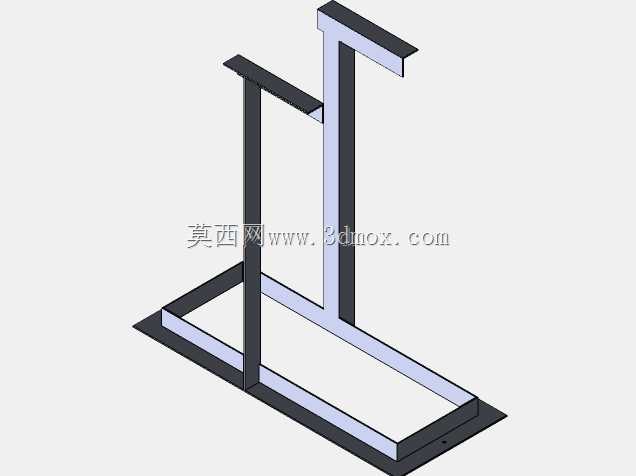

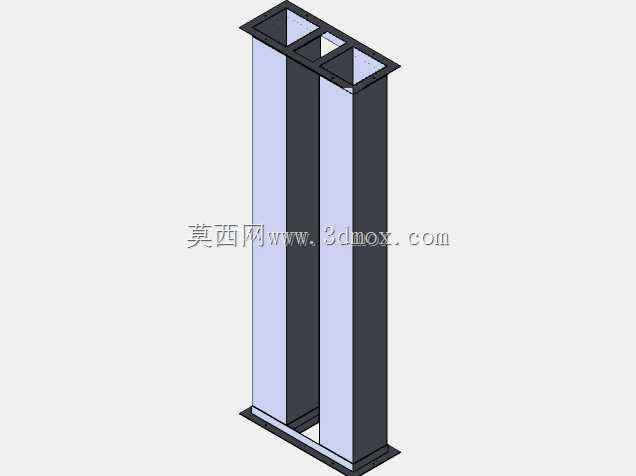

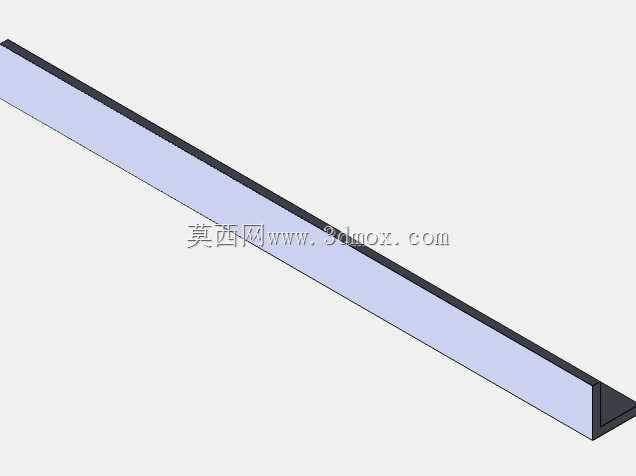

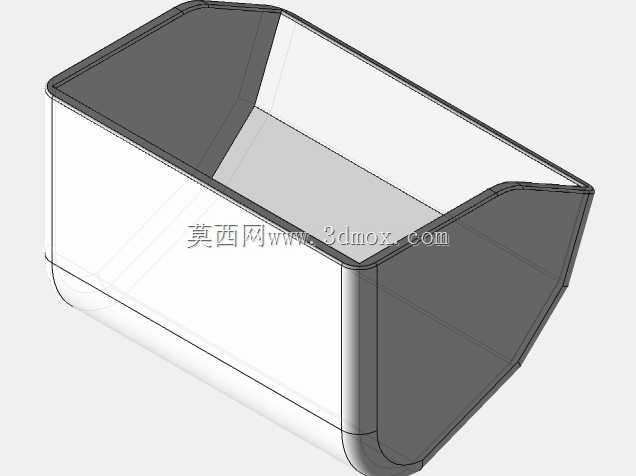

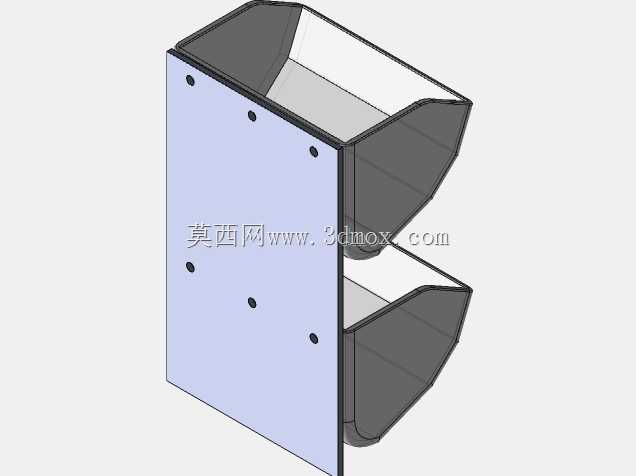

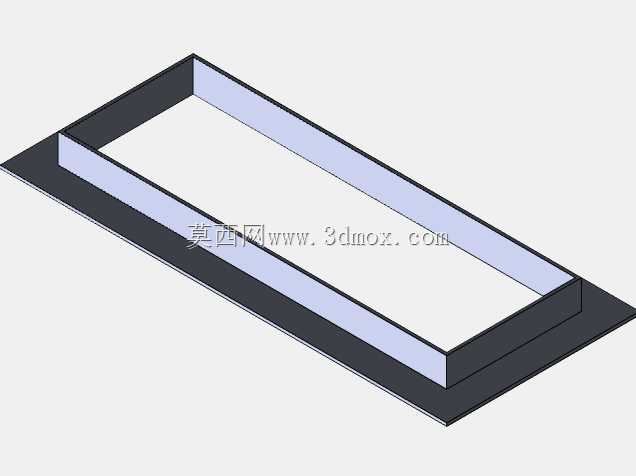

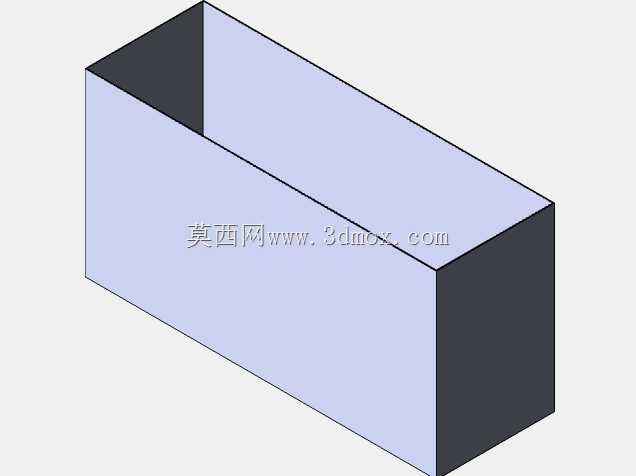

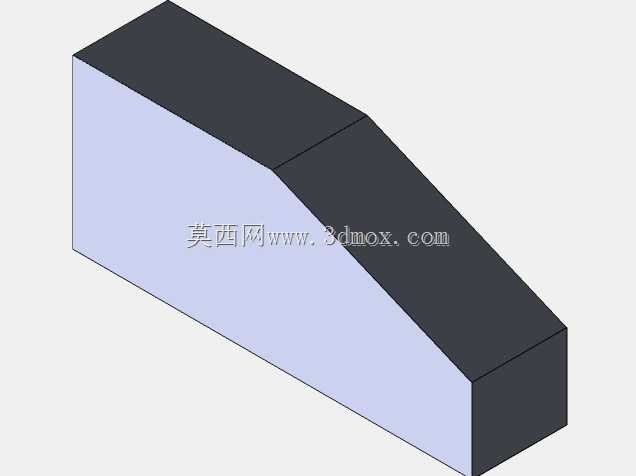

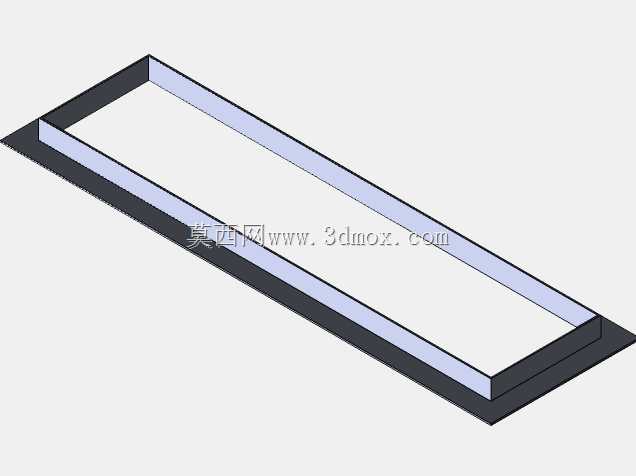

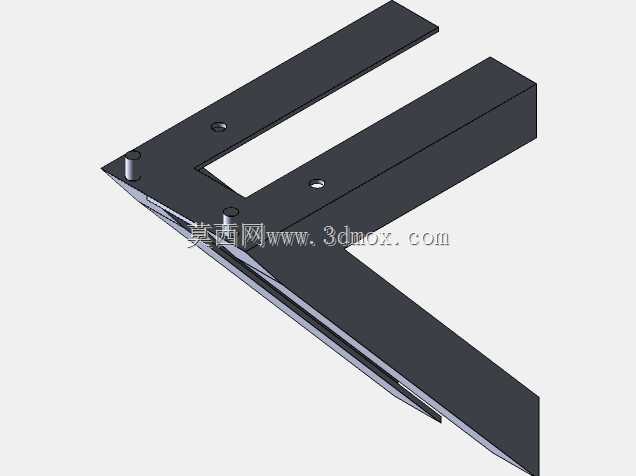

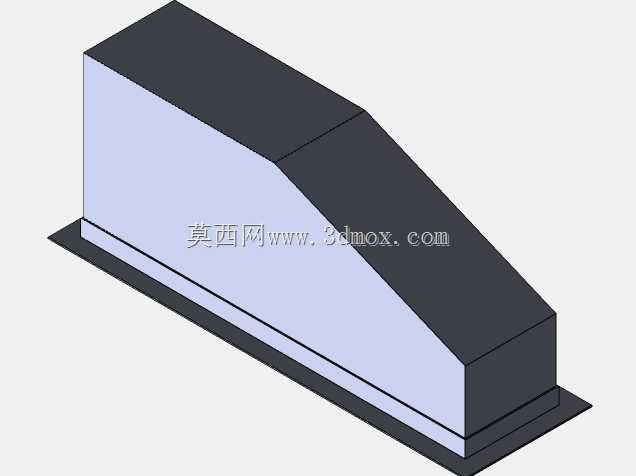

　　这款循环式垂直输送结构，主要面向多层厂房内小件物料的连续垂直转运场景，在轻工制造、电子元器件装配车间的跨楼层物料传递环节应用较多，相比常规往复式货梯，它能实现不间断的循环输送，不用等待轿厢往返，单位时间内的物料输送效率能提升40%以上，尤其适合输送频次高、单批次载荷不大的生产场景。从结构设计逻辑来看，整体采用单侧主承载梁搭配多组循环梯斗的布局，主框架采用型钢焊接成型的箱式结构，安装时需贴合建筑墙体预留的垂直井道固定，整体安装边界宽度控制在1.2米以内，深度不超过1.6米，垂直输送高度可根据实际楼层高度调整梯链长度，适配2到6层的常规工业建筑层高。梯斗采用冲压成型的薄壁承载结构，每个梯斗额定承载5kg以内的盒装、袋装小件物料，

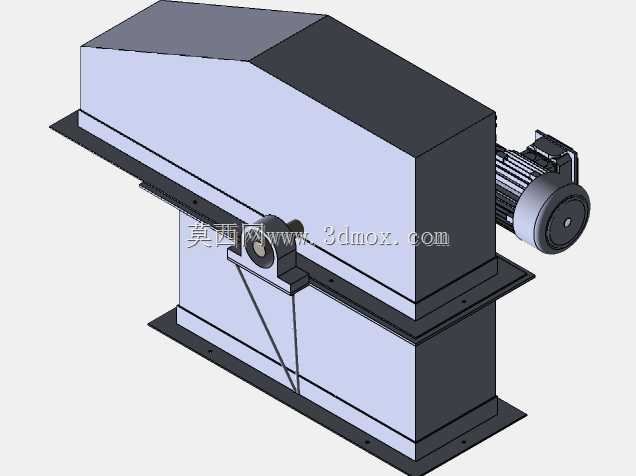

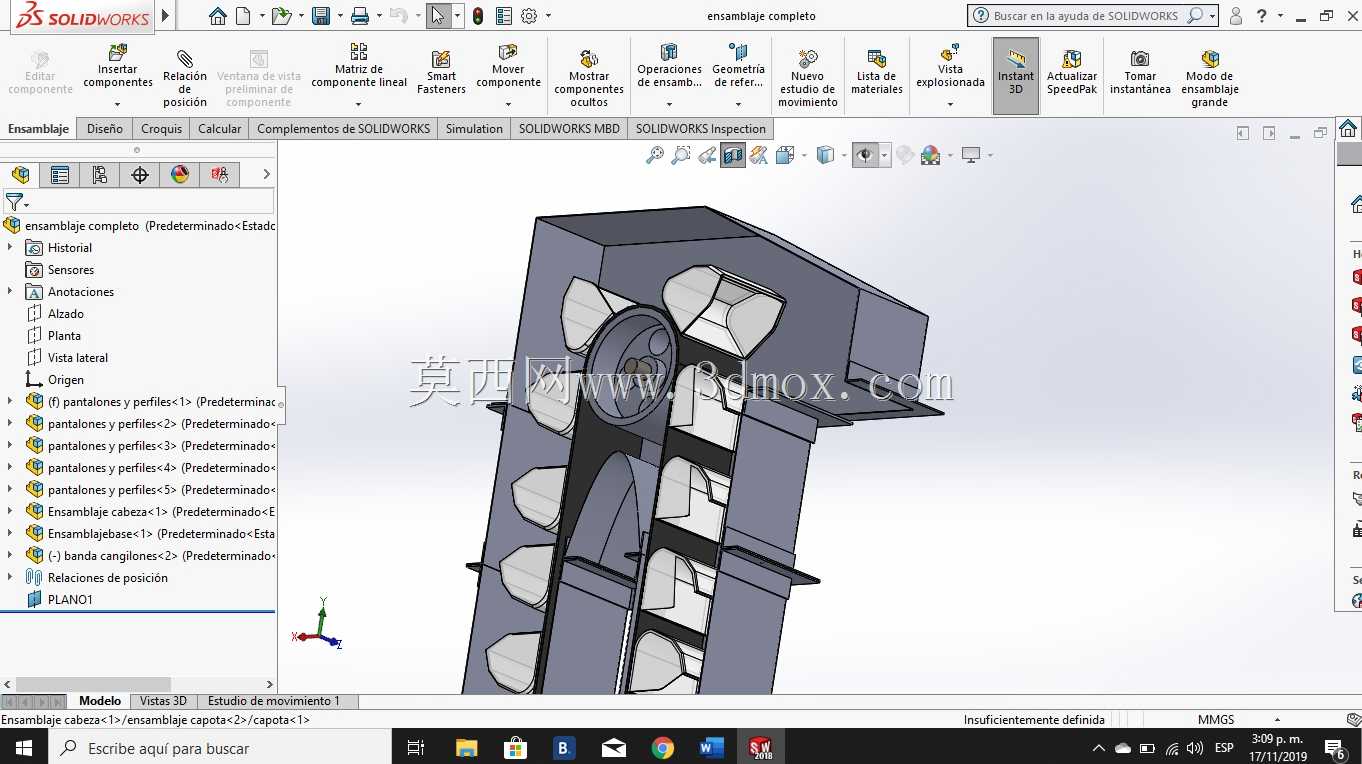

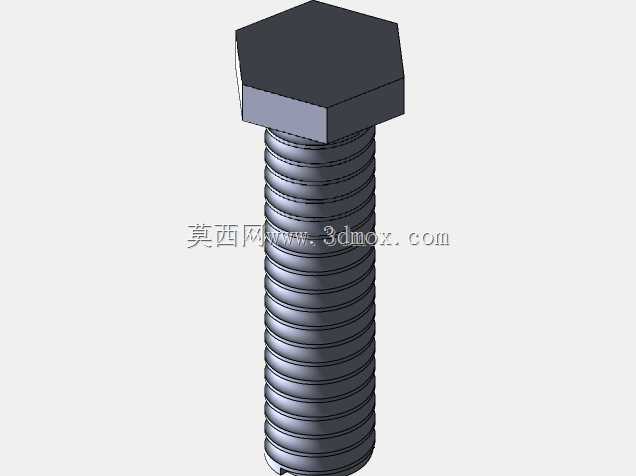

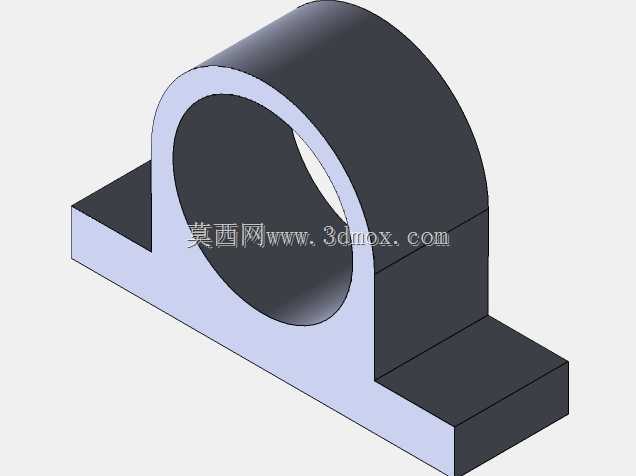

　　梯斗与主传送链之间采用铰接连接，在循环运行过程中始终保持开口水平向上，不会出现物料倾洒的问题，转向段采用定制的弧形导轨导向，保证梯斗在上下回转位置运行平稳，没有明显的卡滞或晃动。驱动单元布置在结构顶部，采用减速电机直接驱动主链轮，链条张紧机构设置在底部位置，可通过调节螺栓调整链条张紧度，补偿长期运行产生的链条伸长量，日常维护时仅需定期在铰接位置加注润滑脂，检查梯斗连接螺栓的紧固状态即可，维护难度较低。设计过程中特意优化了梯斗的间距，相邻梯斗的垂直间距控制在300mm，既保证了物料放置的操作空间，又尽可能提升了输送密度，进料口和出料口可根据现场生产线的布局，在框架任意楼层位置开设，每个出料口位置设置简单的拨料机构，

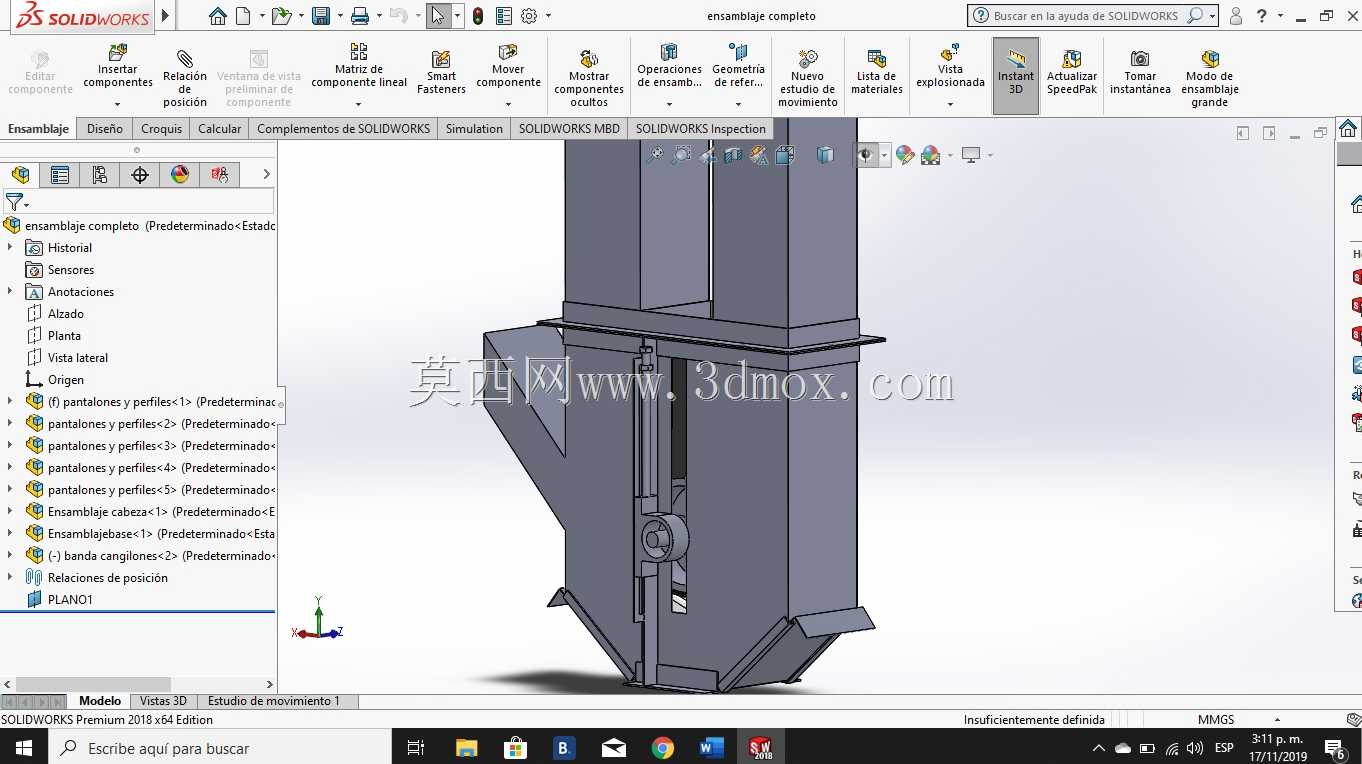

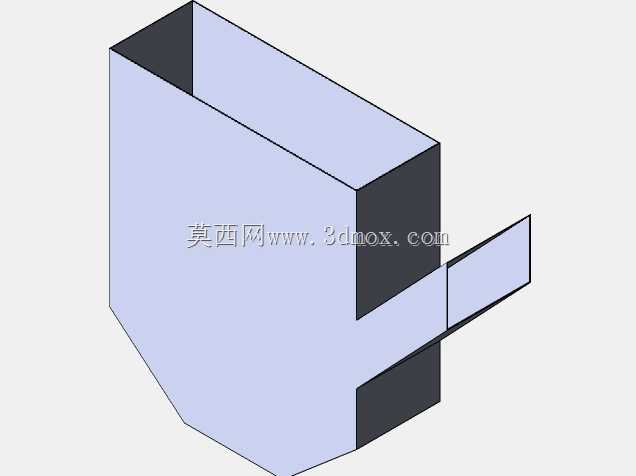

　　当梯斗运行到对应楼层时，拨杆会自动将梯斗内的物料导出到出料溜槽上，不需要额外配置电气检测元件，纯机械结构的触发方式可靠性更高，适合车间多粉尘、温湿度波动大的恶劣工况。框架侧面预留有防护板安装位，现场安装时可搭配透明亚克力防护板或者薄钢板防护，避免运行过程中人员肢体误入造成安全隐患，底部位置设置有接屑盘，承接输送过程中掉落的物料碎屑，方便日常清洁。整体结构的受力经过校核，主承载梁的挠度在满载工况下控制在1/1000以内，不会因为长期负载出现明显变形，链轮和链条都选用标准工业输送链配件，损坏后可直接采购标准件更换，不用定制非标配件，降低了后期的运维成本。在建模过程中，所有铰接位置都保留了合理的装配间隙，避免实际加工装配时出现干涉，每个梯斗的翻转角度经过运动仿真验证，在回转位置不会和周边框架、相邻梯斗发生碰撞，运行轨迹顺滑无突变，能有效降低运行过程中的噪音和冲击。
