带升降功能的跨接通行桥梁结构设计

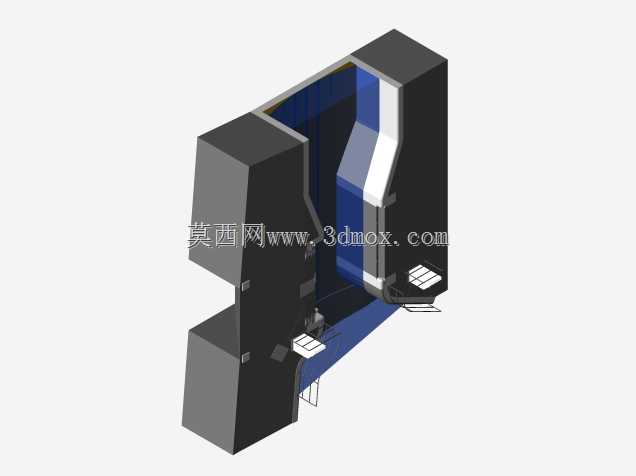

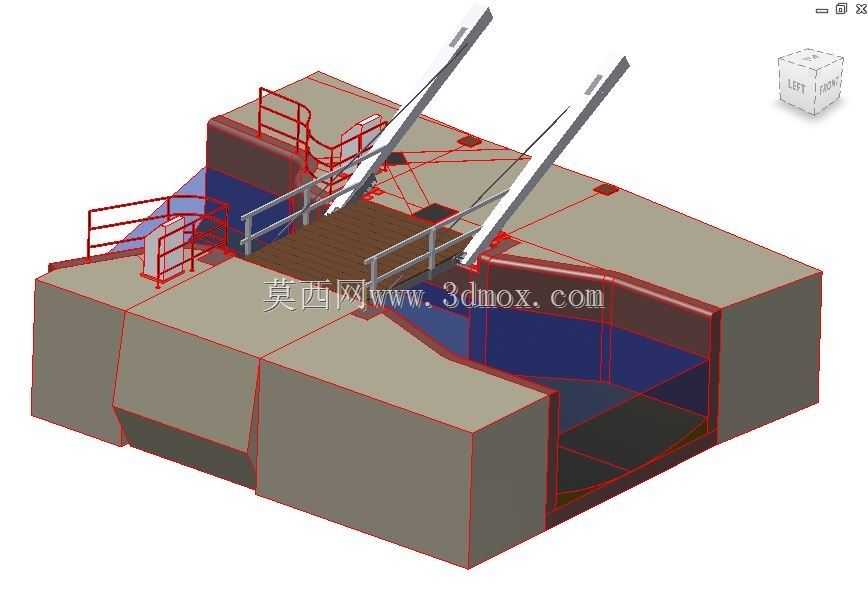

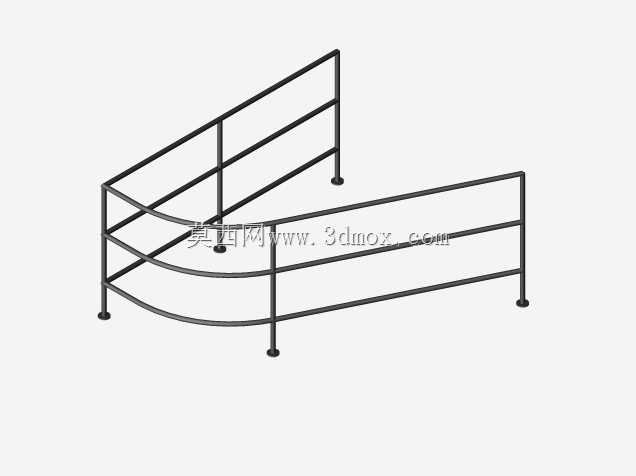

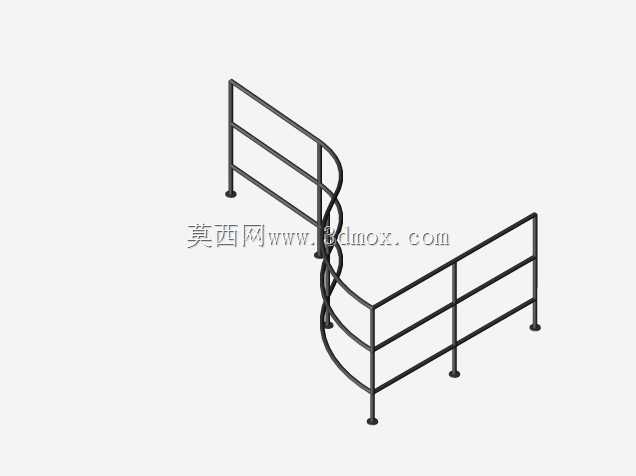

　　该升降桥结构主要应用于内河小型航道、厂区内部跨渠通道、码头作业区临时跨接等场景，解决固定桥梁无法兼顾通航净空与地面通行需求的矛盾，日常状态下桥面与两侧地面齐平，可供行人、轻型作业推车平稳通行，当有船舶需要从桥位下方通过时，可通过升降机构将桥面整体抬升，留出足够的通航净空高度，待船舶通过后再回落至初始通行位置，无需设置高坡度引桥，大幅节省场地占用空间。从结构组成来看，整个设备以两侧厚重的混凝土基座为承载基础，基座内部预留了升降机构的安装腔体，同时作为两侧通行路面的衔接段，基座顶面设置了多组红色安全防护栏杆，覆盖基座临边、升降段衔接位置等所有人员可能坠落的区域，栏杆采用圆管弯折成型，底部与基座预埋钢板焊接固定，

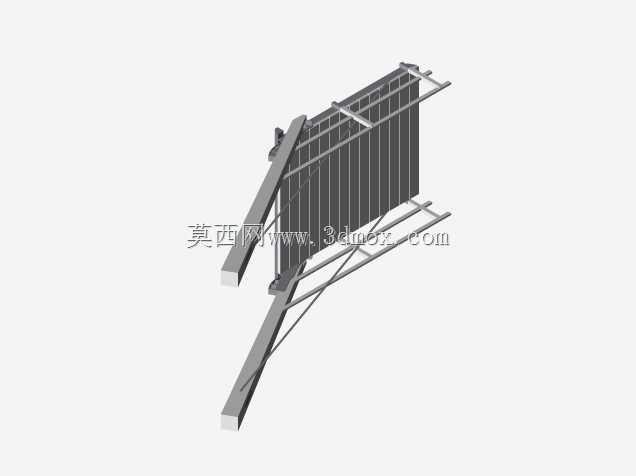

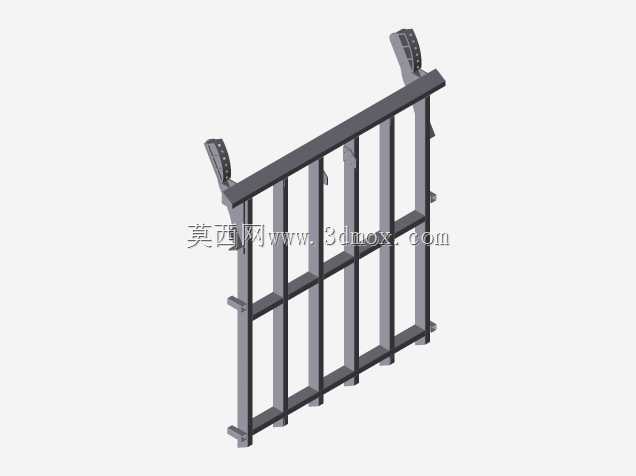

　　高度符合人行防护的安全要求，相邻栏杆之间设置横向连接杆件，避免人员从栏杆间隙探出。桥面主体采用防滑铺装面板，面板下方为型钢焊接的承载框架，框架两侧与斜向布置的升降驱动臂铰接，驱动臂另一端与基座内部的铰接支座连接，通过驱动臂的摆角变化实现桥面的平稳抬升与回落，两组驱动臂对称布置在桥面两侧，保证升降过程中桥面始终保持水平状态，不会出现偏载倾斜的问题。设计过程中优先考虑了通行与通航的边界适配，首先根据场地两侧的路面高差确定桥面初始安装高度，保证桥面回落时与两侧路面的高差控制在5mm以内，避免通行时出现绊脚风险；其次根据通航所需的最大净空高度，反推驱动臂的长度与铰接点位置，确保桥面抬升到最高位置时，下方净空能够满足设计通航船舶的高度需求，

　　同时预留足够的安全余量。基座的外形尺寸根据现场地基承载力设计，基座底部设置扩大基础，将设备整体荷载均匀传递到地基土层，避免长期使用后出现不均匀沉降；基座临水面做了圆弧过渡处理，减少水流对基座的冲刷影响，同时降低船舶靠泊时的碰撞损伤概率。升降机构的铰接点位置均设置了自润滑轴承，减少日常维护频次，铰接位置加装了防尘密封罩，避免户外环境下的泥沙、雨水进入轴承配合面造成磨损。桥面两侧与基座衔接的位置设置了可伸缩的密封挡边，桥面回落时挡边自动填补桥面与基座之间的间隙，防止杂物、雨水落入下方的升降腔体内，同时避免通行时高跟鞋、小轮推车的轮子卡入间隙。在安装边界方面，设备安装前需要在两侧基座位置提前预埋供电管线与控制线路，

　　基座施工时需要保证两个基座的相对位置精度，铰接支座的安装同轴度误差控制在2mm以内，避免升降过程中出现卡滞；设备安装完成后需要进行多次空载升降试运行，检查驱动臂的摆动顺畅度、桥面的水平度、防护栏杆的连接牢固度，确认所有动作无干涉后再投入使用。不同于大型城市升降桥的复杂结构，该结构针对小型化、轻量化的应用场景做了简化设计，整体结构受力路径清晰，承载框架的荷载通过两侧驱动臂直接传递到混凝土基座，再由基座传递到地基，没有多余的传力环节，既降低了制造成本，也减少了后期故障点。日常使用中，操作人员可通过就近的控制按钮触发升降动作，升降过程中桥面周边设置的警示标识会提醒人员远离，待桥面完全到位并锁定后，才允许人员或船舶通行，锁定机构采用机械插销式设计，即使动力系统出现故障，也能保证桥面位置固定，不会出现意外坠落或滑落的风险。
