涡轮增压压气机红色叶轮结构设计

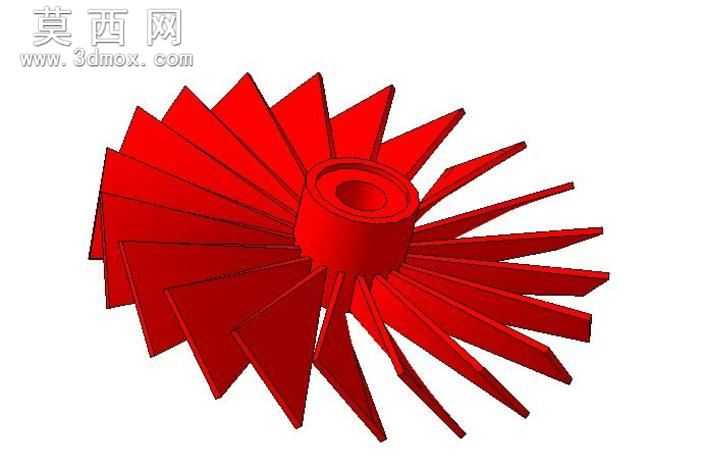

本作品为涡轮增压压气机配套的叶轮三维建模设计，整体采用一体化结构设计思路，核心由中心轮毂与周向均匀排布的径向叶片两部分构成。建模阶段首先通过参数化草图绘制中心轮毂的回转截面，精准定义中心安装孔的孔径、轮毂的轴向厚度与径向尺寸，通过回转特征生成轮毂基体，保证安装定位结构的尺寸精度与同轴度要求。叶片部分采用阵列化建模逻辑，先绘制单个叶片的翼型截面轮廓，结合压气机气动性能需求调整叶片的安装角度、前缘后掠角度与叶型厚度分布，通过拉伸与放样特征生成单个叶片实体，再以轮毂中心轴为阵列基准，按照等角度间隔完成全部叶片的圆周阵列，确保每片叶片的形态、角度完全一致，保障叶轮运转时的动平衡性能。材质设计上整体赋予高饱和度红色哑光金属材质，模拟高温工况下使用的合金基材表面处理效果，通过调整材质的粗糙度、反光度参数，还原金属部件的真实质感，同时清晰呈现叶片与轮毂的衔接过渡结构。渲染阶段采用正交视角与柔和侧光光源，既完整展示叶轮的整体径向形态，也清晰呈现叶片的厚度变化、叶尖的收窄结构以及轮毂中心孔的阶梯定位结构。设计过程中重点考量了叶片与轮毂的连接强度，在二者衔接处做了圆角过渡处理，避免应力集中问题，同时优化叶片的曲面流线形态，减少气流通过时的阻力损失，匹配涡轮增压压气机的进气压缩工况需求，整体模型结构完整，特征清晰，可用于气动性能仿真、结构强度校核以及相关教学演示场景。
