环链起重用链轮传动组件结构设计

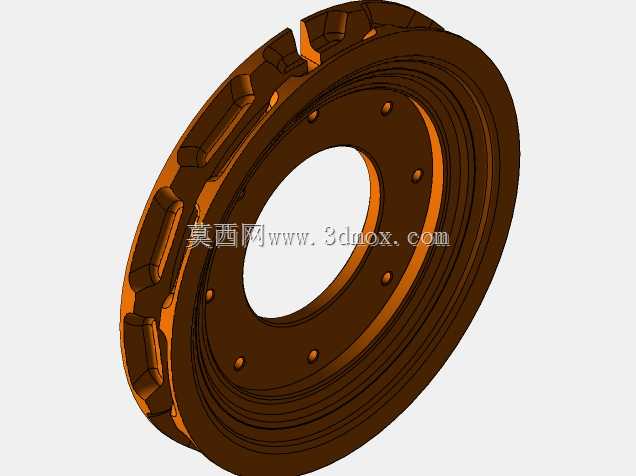

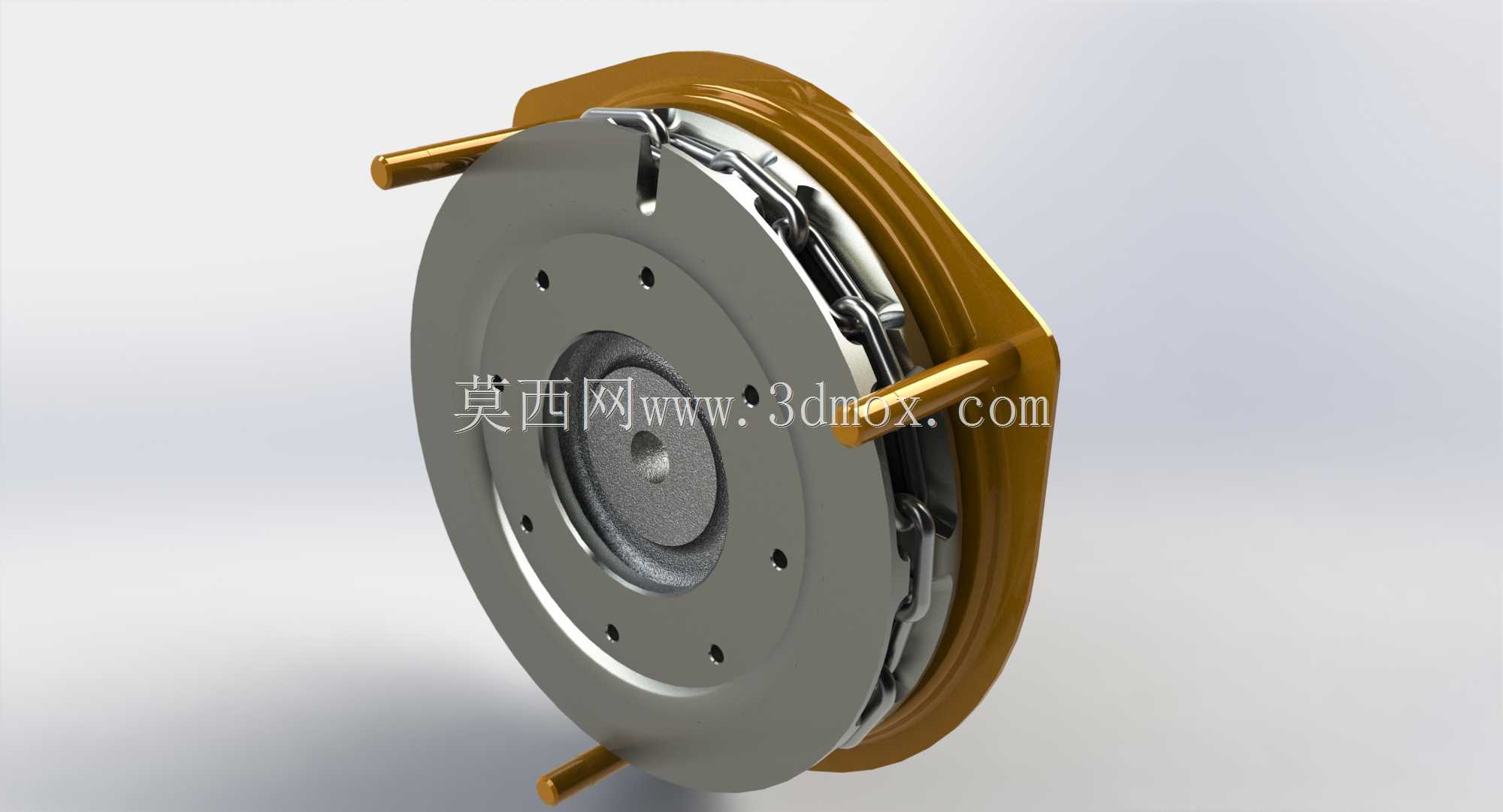

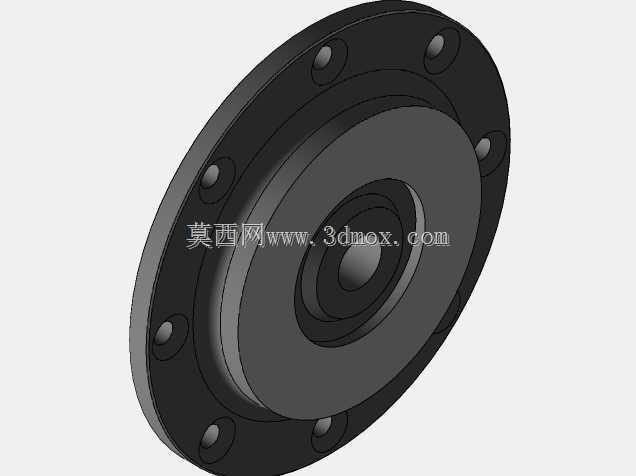

　　在车间定点重物吊运、仓储货位重型物料移位、小型设备安装就位这类需要短距离垂直起升的作业场景里，环链葫芦的核心受力传动部件就是这套链轮组件，它直接承接驱动端的扭矩输入，通过和环链的精准啮合把旋转运动转化为链条的直线升降动作，整套组件的啮合精度、耐磨性能直接决定了起重作业的平稳性与负载可靠性。从结构设计逻辑来看，这套链轮组件没有采用分体式链轮加轮毂的拼接结构，而是把链轮啮合型腔、链条导向护板、驱动轴安装座做了一体化的集成设计，轮体的环形型腔完全匹配标准起重圆环链的链环外形，每一个啮合齿槽的弧度都经过适配修正，能保证链环在进入和脱离啮合区时不会出现卡滞、跳齿的问题，哪怕是带额定负载启停的工况下，

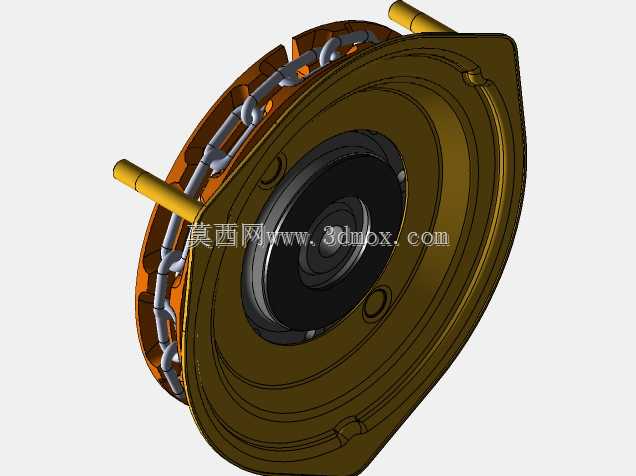

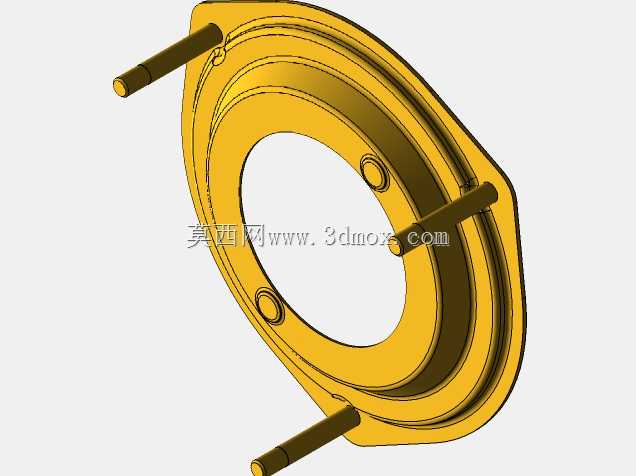

　　链环和齿槽的接触应力也能均匀分布在接触弧面上，避免局部应力集中造成的齿面压溃或者链环异常磨损。两侧伸出的驱动轴安装位做了等直径的同轴度设计，安装时可以直接穿入葫芦机架的支撑轴承位，不需要额外做同轴度找正调整，轴端预留的平键槽位置刚好匹配驱动减速机构的输出端，扭矩传递路径短，传动过程中的反向间隙能控制在很小的范围内，起升和下降动作的启停响应没有明显的迟滞。轮体外侧的弧形护边是和链轮本体一体加工成型的导向结构，它的内圈轮廓和链条运行的轨迹完全贴合，能把链条约束在固定的运行通道内，哪怕是起升过程中出现轻微的链条摆动，也不会出现链条脱槽、卡链的故障，护边的厚度做了渐变处理，靠近啮合区的位置厚度更大，能承受链条摆动带来的侧向冲击力，

　　远离啮合区的位置适当减薄来控制整体组件的自重，降低驱动端的无效负载。从安装边界尺寸来看，这套链轮组件的最大外圆直径适配常规0.5-2吨级环链葫芦的机架安装空间，两侧轴伸的中心距和常规葫芦机架的轴承安装孔位完全匹配，不需要对原有葫芦的机架结构做改动就可以直接替换安装，轮体的轴向厚度刚好容纳单排标准起重圆环链的宽度，不会出现链条轴向窜动的问题。在实际选型适配的时候，需要注意链轮齿槽的节距必须和所用起重圆环链的链环节距完全一致，不同公称直径的链条不能混用这套链轮，否则会出现啮合间隙过大或者链环无法卡入齿槽的问题，安装时要保证链轮的轴向定位可靠，轴端的锁紧件要完全贴合轴肩位置，避免运行过程中链轮轴向窜动造成的链条偏磨。

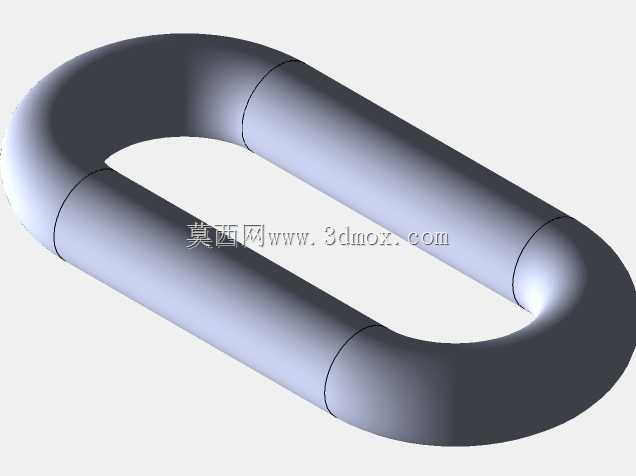

　　这套组件的轮体材质选用的是适合承受冲击载荷的合金结构钢，齿面经过硬化处理后耐磨性能有明显提升，能适应高频次起重作业的磨损消耗，日常维护时只需要定期在啮合面涂抹少量润滑脂，就可以保证链条和链轮的啮合顺畅，不需要频繁拆解保养。在做三维建模的时候，这套链轮的齿槽曲面是建模的难点，不能用普通链轮的齿形参数直接生成，需要完全按照圆环链的实际外形做扫描切除，每一个齿槽的导入段和导出段都做了圆滑过渡处理，避免链环在啮合过程中出现硬接触，导向护边的内曲面也要和链条的运行轨迹做干涉检查，保证链条在全行程运行过程中和护边之间保留均匀的微小间隙，既不会因为间隙过大失去导向作用，也不会因为间隙过小造成运行摩擦阻力增大。
