工字钢轨道配套环链电动葫芦结构

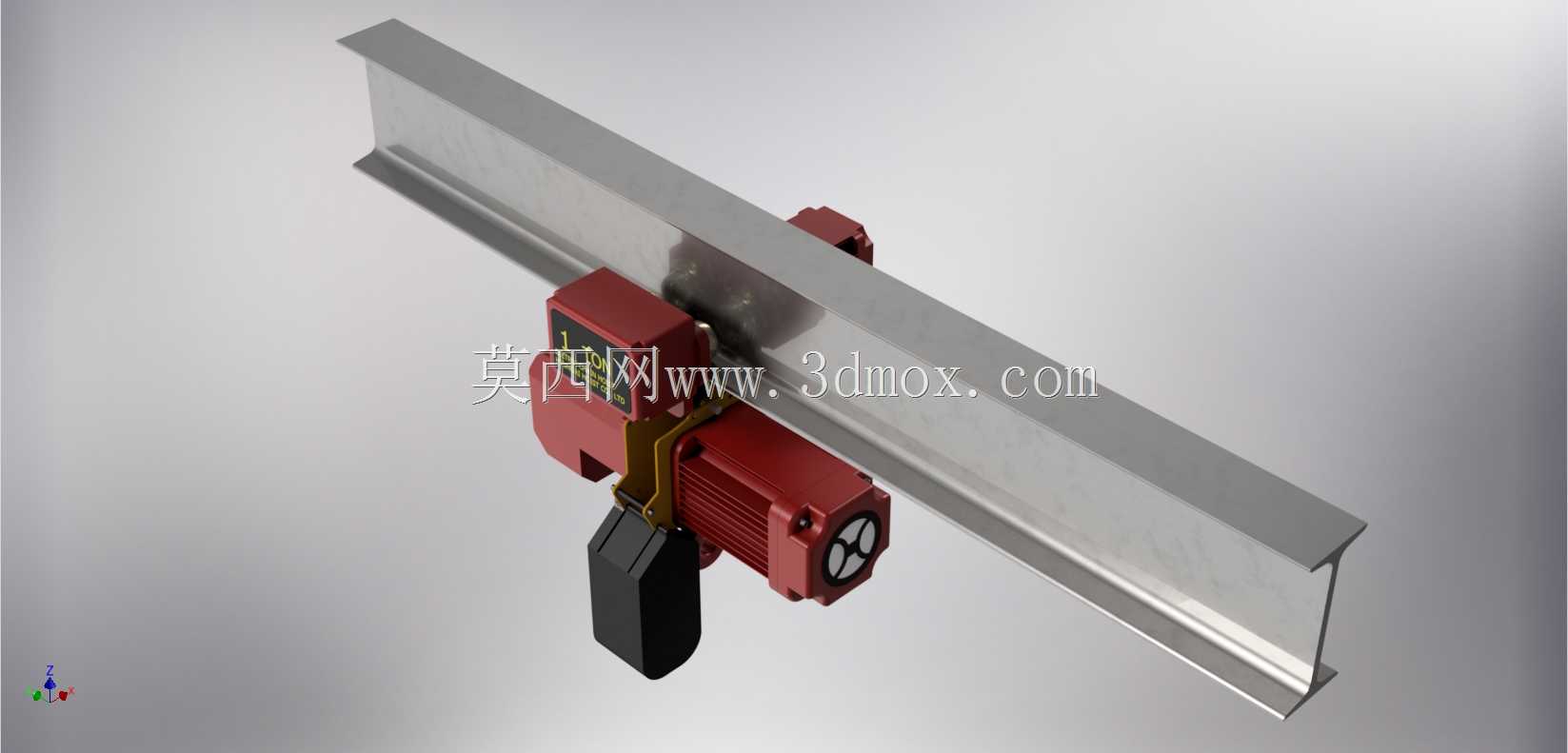

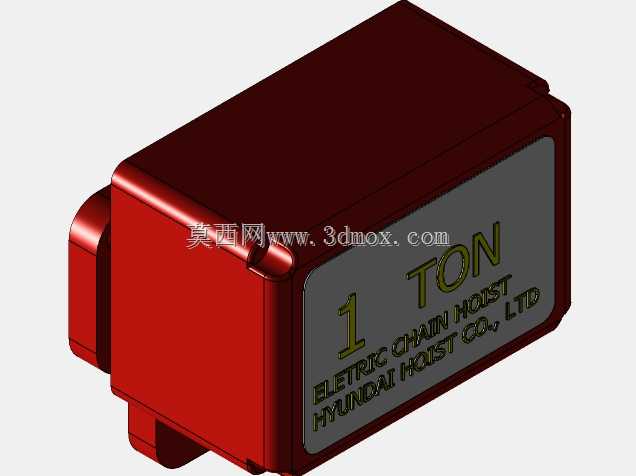

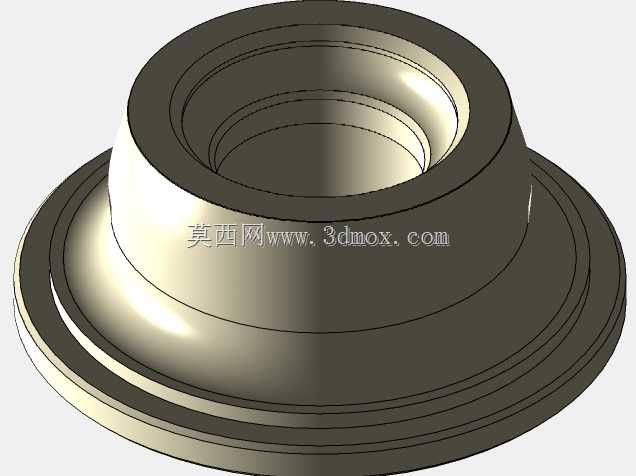

　　这款环链电动葫芦适配标准工字钢轨道使用，常见于车间工位物料转运、轻型设备检修吊装、仓储区域小件货物垂直提升场景，在单梁轻型起重系统里属于核心执行单元，可配合手动或电动行走小车实现轨道沿线的定点吊装作业，覆盖1吨以内常规轻型起吊需求，在机加工车间上下工件、装配线重型部件移位、仓储区托盘货物堆垛环节都有大量应用。从结构设计来看，整体采用模块化布局，行走轮组卡装在工字钢翼缘内侧，轮缘做了圆弧倒角处理，匹配国标热轧工字钢的翼缘斜度，避免行走过程中出现卡滞、啃轨问题，轮组间隙可通过侧边调整螺栓微调，适配不同规格的工字钢安装边界，安装时无需对轨道做二次加工，直接卡入轨道后锁紧限位挡块即可完成主体固定。起升单元采用集成式布局，

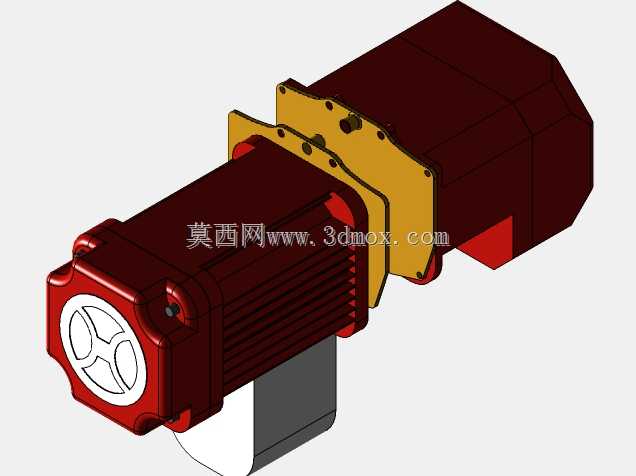

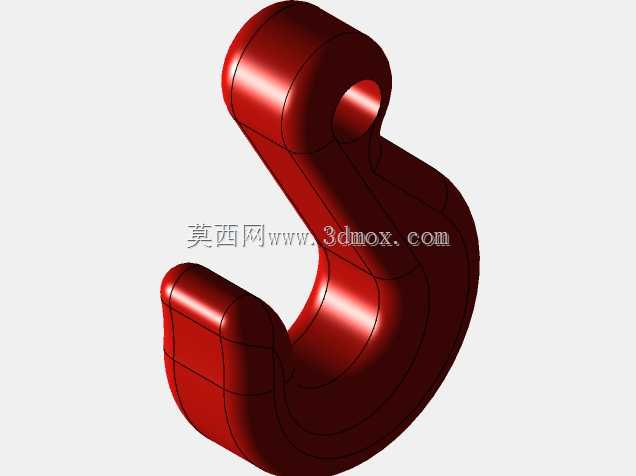

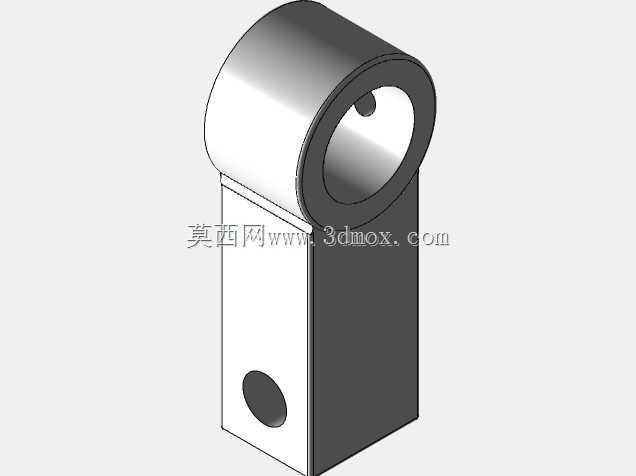

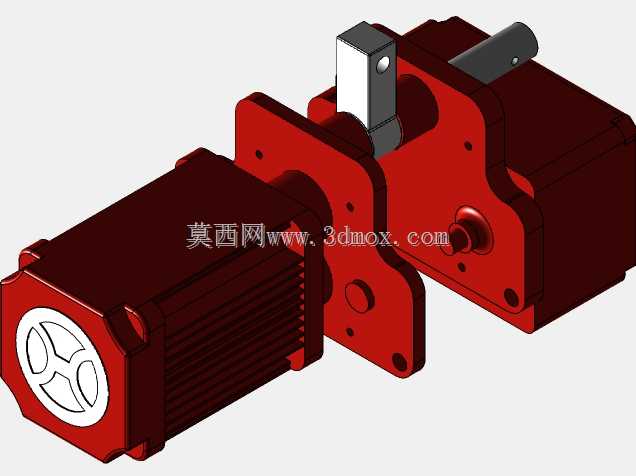

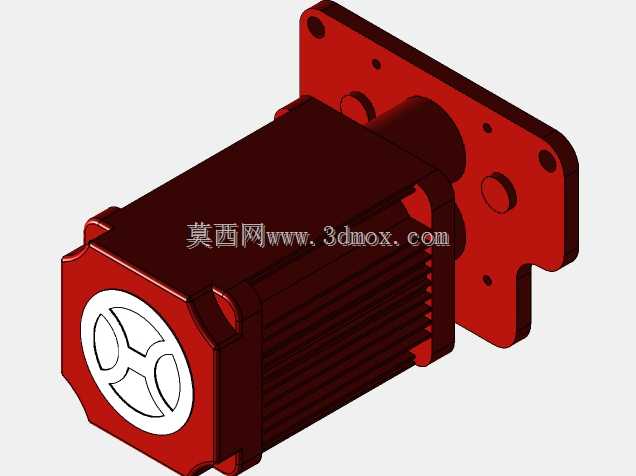

　　驱动电机与减速箱体直接刚性连接，省去了额外的传动联轴器结构，既压缩了整体安装高度，也减少了传动环节的功率损耗，电机端自带散热筋结构，连续作业时可通过自然对流带走绕组热量，满足间歇频繁起吊的工况需求。吊钩部分配备了防脱卡簧结构，起吊时可避免吊索具从吊钩开口处滑脱，吊钩与环链的连接关节做了万向转动设计，起吊过程中可自动调整吊重角度，抵消吊重偏摆带来的侧向冲击力，降低环链的侧向受力磨损。控制手柄通过多芯电缆与主机连接，手柄上集成了起升、下降、行走的控制按钮，按钮做了防滑凹陷处理，操作人员佩戴劳保手套也可准确操作，电缆采用螺旋弹簧式设计，可随操作人员的移动自动伸缩，避免电缆拖地被重物碾压破损。从安装边界来看，

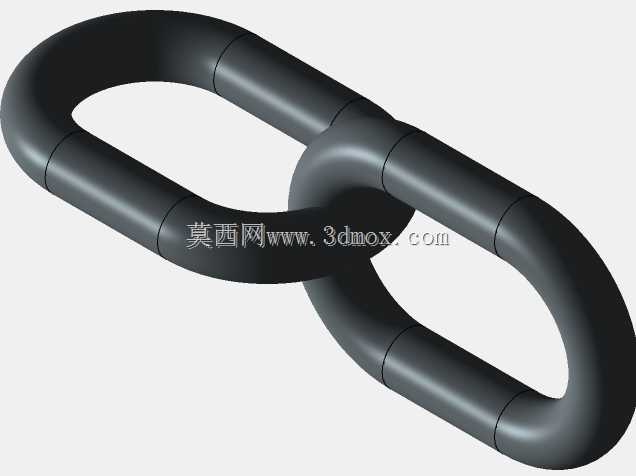

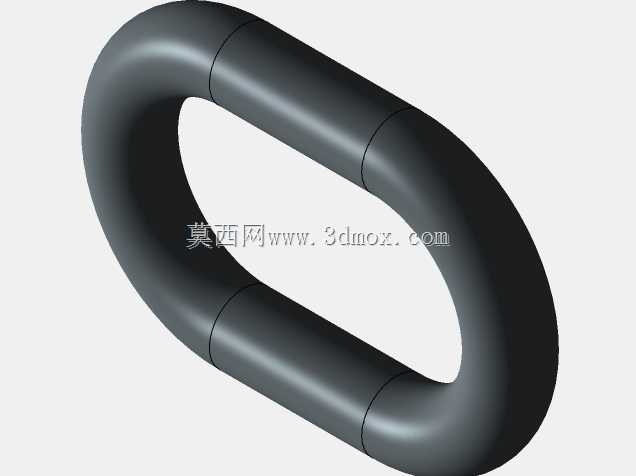

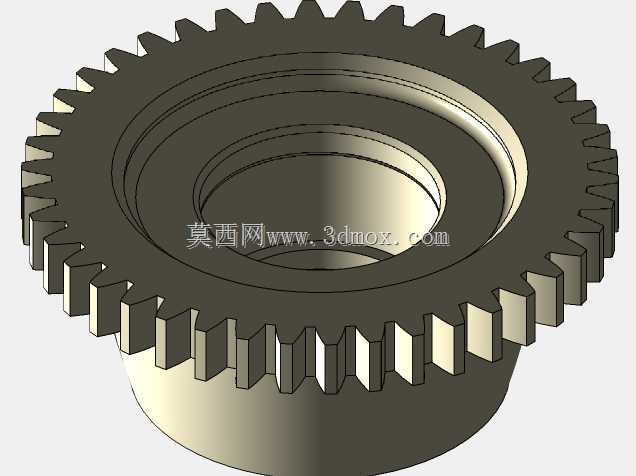

　　整体结构的最低点到工字钢轨道顶面的垂直距离控制在紧凑范围内，对于车间净空高度有限的场景十分友好，不需要额外抬高轨道安装高度即可满足起升行程需求，行走轮的侧边距工字钢翼缘端部预留了足够的安全间隙，即使轨道安装存在少量直线度误差，也能保证行走过程顺畅无卡阻。环链收纳袋采用柔性耐磨材质，环链下降时可自动从袋内导出，上升时可有序收纳进袋内，避免环链随意垂挂勾挂周边工件或管线。设备的受力结构做了等强度设计，行走小车的承载侧板采用加厚钢板冲压成型，与轮轴的连接位置做了加强翻边处理，额定载荷下的变形量控制在允许范围内，不会因为长期承载出现侧板变形导致轮组错位。起升减速箱内部采用行星齿轮传动结构，传动效率高同时运行噪音低，齿轮啮合间隙经过合理匹配，

　　起停过程中不会出现明显的冲击顿挫，可平稳实现吊重的升降动作，避免吊重晃动带来的安全隐患。在实际选型适配时，可根据现场的轨道规格、所需起升行程、额定起重量调整对应部件参数，这款结构的三维建模完整还原了各部件的装配关系，包括轮组与轨道的配合间隙、环链的缠绕路径、电机与减速箱的连接定位，可直接用于轻型起重系统的方案布局校验、安装干涉检查，也可作为非标起重设备改型设计的基础参考，帮助设计人员快速完成整体方案的搭建，减少重复建模的工作量。
