L型带孔安装连接支座结构设计

　　这类L型弯折结构的安装支座，在工业传感检测单元的配套安装场景中应用十分广泛，不管是生产线的位移检测工位、设备振动监测点位，还是户外工业设备的状态采集模块固定，都能看到这类结构件的身影。它的核心作用是为检测类元件提供稳定的安装基准，同时通过自身的结构形态，适配不同安装面的空间落差，避免传感器直接与设备主体硬接触带来的振动干扰，也能减少安装面加工误差对检测精度的影响。

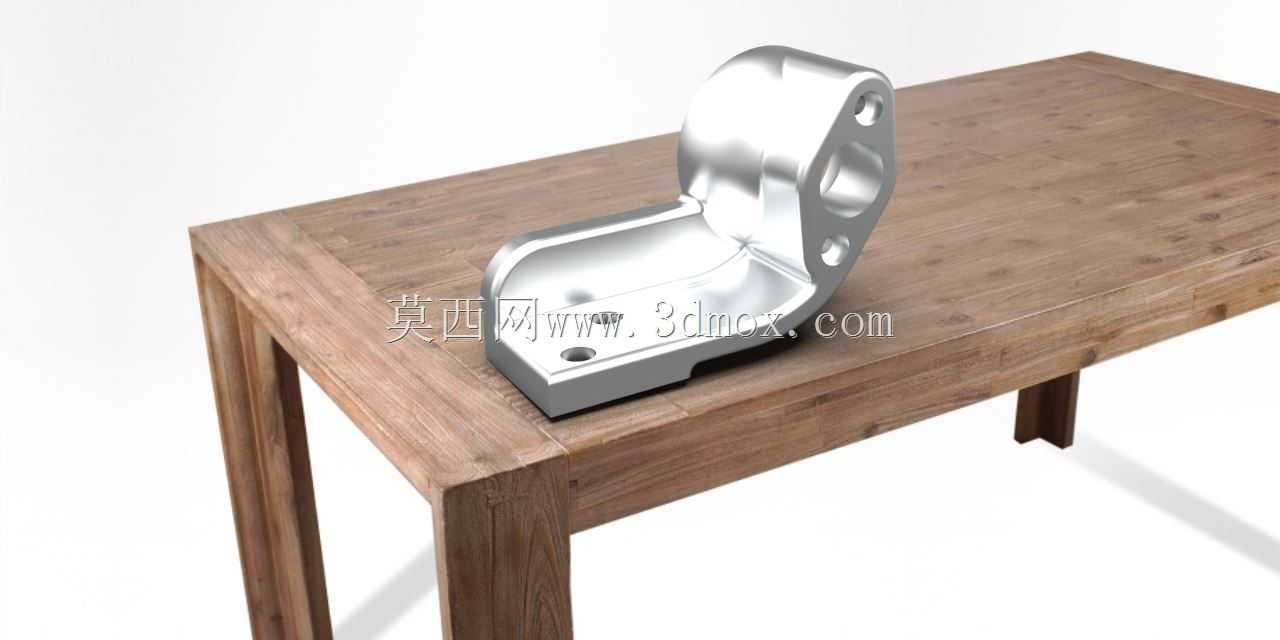

　　从结构功能来看，这个支座采用一体化弯折成型的设计，竖直段设置了多组不同孔径的安装孔，既可以通过大孔位穿装螺栓实现与设备立面的固定，也能利用小孔位配合顶丝对安装在其上的传感元件进行角度微调，适配不同检测方向的需求。水平段做了内凹的容置槽设计，槽体边缘做了圆角过渡处理，一方面可以容纳传感元件的尾部接线端，避免线材挤压弯折造成的信号传输故障，另一方面槽体的平面可以作为传感元件的定位基准面，安装时只需要将元件基准面与槽底贴合，就能保证检测端面的伸出量符合设计要求，减少现场安装的调试时间。

　　设计这类支座的时候，首先要考虑的是安装边界的适配性，竖直安装面的孔位间距需要匹配通用工业设备的预留安装孔标准，通常孔中心距控制在30-50mm区间，能适配大部分型材支架、设备壳体的安装点位；水平段的容置槽深度要控制在8-12mm，既要有足够的空间容纳元件尾部，又不能因为槽深过大导致整体结构的刚性下降。弯折处的圆角半径不能小于板材厚度的1.5倍，避免弯折加工时出现应力集中导致的开裂问题，同时弯折处的内侧要做清根处理，保证竖直段和水平段的安装面都能与对接面完全贴合，不会因为弯折处的圆角凸起造成安装倾斜。

　　实际选型应用的时候，要注意这个支座的载荷边界，它的竖直段厚度通常在5-8mm，水平段厚度与竖直段保持一致，静态承重可以达到5kg以上，完全能满足常规工业传感器、小型检测探头的安装承重需求。安装孔的设计采用了沉孔结构，螺栓安装后头部不会突出安装面，避免突出的螺栓头与传感元件或者周边管线发生干涉。水平段的边缘做了倒角处理，去除加工毛刺，避免安装调试时划伤操作人员或者损坏线材绝缘层。

　　从结构刚性的角度考虑，这类支座如果采用铝合金材质加工，重量轻且防锈性能好，适合在潮湿或者有轻度腐蚀的工业场景使用；如果采用不锈钢材质加工，则可以应用在食品加工、化工生产等对耐腐蚀要求更高的场景。设计时不需要额外增加加强筋结构，因为L型的弯折结构本身就具备足够的抗扭刚性，在常规的设备振动工况下，不会出现支座变形导致的检测点位偏移问题。水平段的底部与安装台面接触的位置，可以根据需求增加薄橡胶减震垫，进一步过滤设备传递到传感元件的高频振动，提升检测数据的稳定性。

　　在三维建模过程中，要重点关注弯折处的工艺可行性，所有的安装孔位都要标注清楚形位公差，特别是竖直段安装孔与水平段定位面的垂直度公差，要控制在0.05mm以内，保证安装后传感元件的检测方向不会出现偏斜。容置槽的尺寸公差要按照对应安装元件的外形尺寸做适配，通常预留0.2-0.3mm的安装间隙，方便元件的拆装更换，同时也不会因为间隙过大导致元件安装后出现晃动。
