六柱塞偏心式径向液压泵结构设计

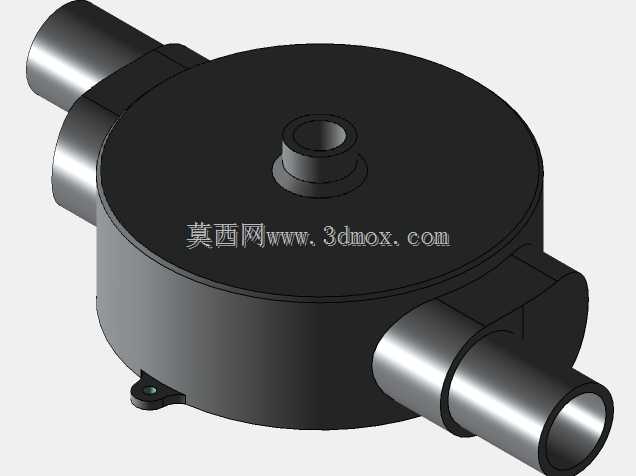

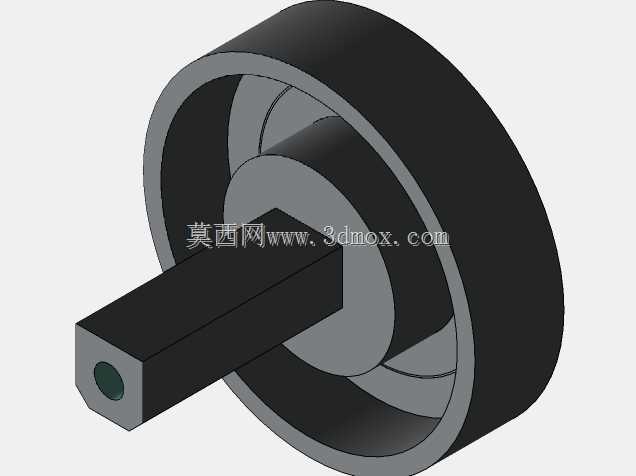

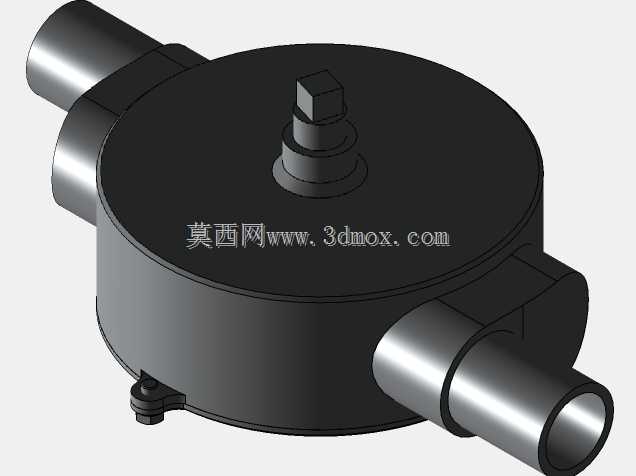

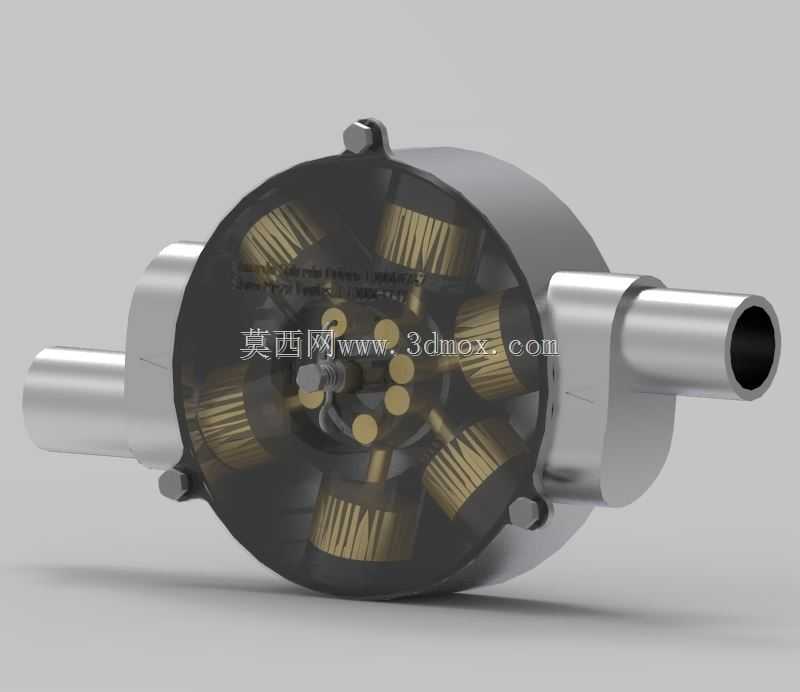

这款偏心驱动的多柱塞容积式流体输送元件，常被集成在中高压液压站、小型工程机械液压回路、机床静压供油系统当中，依靠偏心轴旋转带动周向均布的柱塞做往复直线运动，通过配流结构完成吸油、压油的连续循环，相比单柱塞结构输出流量脉动更小，运行过程中压力波动幅度低，可适配对供油稳定性有一定要求的液压传动场景。从结构布局来看，六个柱塞沿转子周向等角度排布，偏心轴贯穿转子中心，两端伸出的轴段为动力输入与安装定位接口，外壳采用半透明可视化设计时可直观观察内部柱塞的运动轨迹，实际量产版本多采用铸铁或锻造铝合金壳体，兼顾承压能力与整机重量控制。设计过程中首先确定偏心距参数，该数值直接决定单柱塞的有效行程，进而决定单转排量，需要匹配目标系统的额定流量需求，同时要校核柱塞与缸孔的配合间隙，间隙过大会导致内泄漏超标、容积效率下降，间隙过小则会在热态工况下出现柱塞卡滞，引发设备故障。周向均布的六个柱塞在偏心轴旋转一周的过程中依次完成吸排油动作，相邻柱塞的相位差为60度，叠加后的输出流量脉动率远低于三柱塞以下的同类型结构，可降低回路中溢流阀、节流阀的工作振动，延长液压元件的使用寿命。安装边界方面，两端轴伸的直径、轴肩定位尺寸需要匹配通用联轴器的安装标准，壳体上的进出油口采用公制细牙螺纹或法兰连接接口，可直接对接标准液压管路，整体径向尺寸控制紧凑，可在狭小的设备安装舱内完成布置，不需要额外预留过大的操作空间。结构设计上还在柱塞端部设置了滑靴结构，降低偏心轴与柱塞端面的接触比压，减少长期运行过程中的磨损量，端盖与壳体的配合面设置O型圈密封槽，防止高压工况下的流体外泄漏，同时在轴伸位置设置骨架油封，阻挡外界粉尘、水汽进入泵体内部，避免油液污染引发的元件磨损。这类泵的额定工作压力通常覆盖中高压区间，可用于小型液压机具的动力输出、设备夹紧机构的压力供给、润滑系统的高压供油等场景，相比齿轮泵、叶片泵，其容积效率更高，对油液清洁度的适应能力更强，在工况相对复杂的户外小型设备上也能稳定运行。建模过程中对柱塞与缸孔的配合面、偏心轴的偏心圆柱面、配流盘的配流窗口都做了精确的几何约束，可直接用于运动仿真验证，模拟不同转速下的柱塞运动速度、加速度变化，校核结构的动态受力情况，也可导出工程图用于后续的加工工艺编制。
