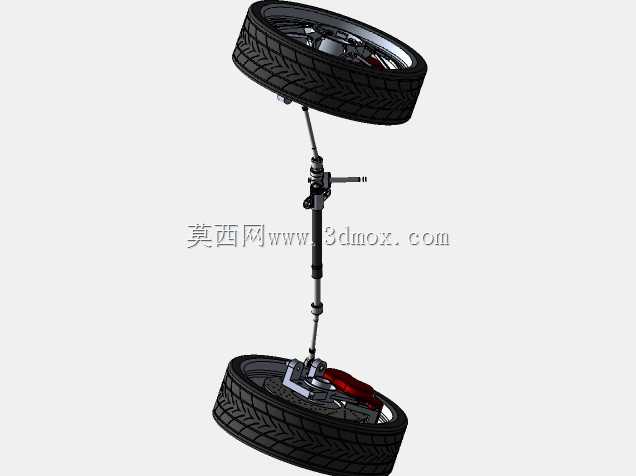

汽车转向悬挂与轮胎总成结构

　　这套结构覆盖汽车行驶系统核心的转向与悬挂连接部分，日常在乘用车、轻型商用车的底盘布局中十分常见，承担着承载车身重量、传递转向动作、缓冲路面冲击的多重作用，是整车行驶安全性与操控稳定性的核心组成单元。从实际装车场景来看，该结构位于车轮与车架之间，上下两端分别连接轮胎轮辋组件与车身副车架，转向拉杆的动作直接带动节臂摆动，实现车轮的转向角度调整，而减震阻尼构件则会在车辆经过颠簸路面时，吸收路面传递的竖向冲击力，避免冲击直接传递到车厢内部，同时保证轮胎始终与路面保持合理的接触面积，提升行驶抓地力。

　　设计过程中首先要考虑的是各运动部件的干涉边界，转向节在最大转向角度摆动时，不能与减震器筒体、下摆臂、轮辋内侧发生剐蹭，因此在三维建模阶段需要反复模拟左右极限转向、悬挂上下跳动至极限行程的所有工况，逐一核对各零件的最小安全间隙，通常金属刚性部件之间的动态间隙需要保留至少8mm以上，橡胶缓冲件与周边部件的间隙也需要控制在3mm以上，避免长期运行过程中出现部件磨损干涉。轮辋与轮胎的配合尺寸需要匹配行业通用的安装规格，轮胎的断面宽度、扁平比与轮辋的J值对应，保证充气后轮胎与轮辋的贴合密封可靠，不会在高速行驶时出现脱圈风险。

　　转向拉杆的球头结构设计采用了带防尘罩的铰接形式，能够适应转向过程中多维度的角度摆动，同时密封结构可以阻挡路面的泥水、沙尘进入球头摩擦副，延长部件的使用寿命，球头的摆动角度范围需要覆盖悬挂全行程跳动加最大转向角度的复合工况，避免出现拉杆拉脱或者运动卡滞的问题。减震支柱与转向节的连接采用抱紧式螺栓固定结构，安装定位面设置了定位凸台，保证装配时主销倾角的精度符合底盘调校的参数要求，主销后倾、内倾的角度偏差需要控制在0.5度以内，否则会出现车辆跑偏、轮胎异常磨损、转向回正力不足的问题。

　　下摆臂与副车架的连接采用橡胶衬套结构，能够在传递横向、纵向力的同时，过滤掉路面传来的高频小幅振动，衬套的刚度参数需要经过匹配调校，纵向刚度偏软可以提升冲击过滤效果，横向刚度偏硬则可以保证转向响应的直接性，平衡操控性与舒适性的需求。刹车组件安装在转向节的安装凸台上，制动盘与轮辋同轴固定，卡钳的安装位置需要避开平衡块的安装区域，同时保证刹车管路的走向不会随着悬挂跳动、转向动作出现拉扯弯折，管路的固定点设置在减震器筒体的支架上，预留足够的长度冗余适应运动行程。

　　在建模的细节处理上，所有的螺栓连接位置都预留了标准的扳手操作空间，方便装配线以及后期售后维修时的工具操作，焊接部件的焊缝位置都做了合理的工艺避让，避免焊缝出现在应力集中的弯折区域，提升部件的疲劳强度。轮胎的花纹建模还原了民用乘用轮胎的常见纵向排水沟与横向防滑槽结构，既可以在三维装配中直观展示轮胎与周边部件的间隙，也能用于后续的整车渲染展示场景。整个总成的安装点完全匹配量产车型的底盘布局参数，可以直接用于底盘系统的装配校验、运动仿真分析，也能作为汽车维修教学、结构学习的参考模型，帮助从业者理解转向悬挂系统的运动逻辑与配合关系。
