模拟驾驶用DIY游戏方向盘结构设计

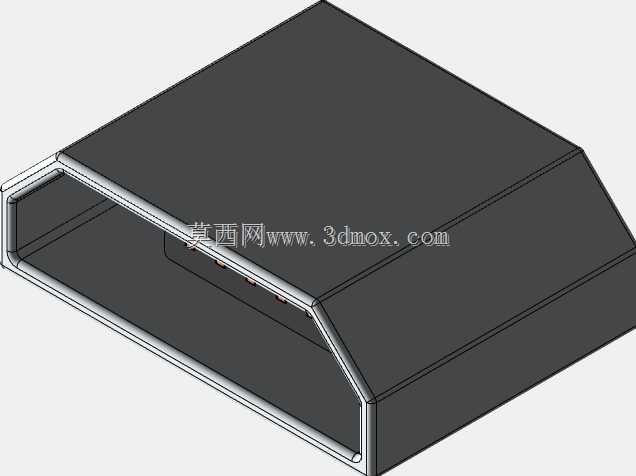

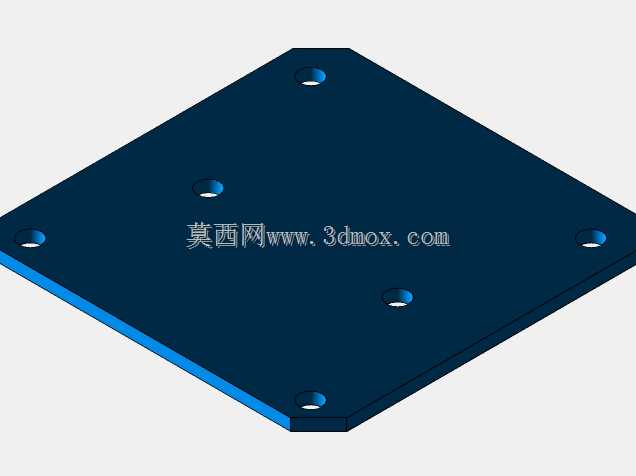

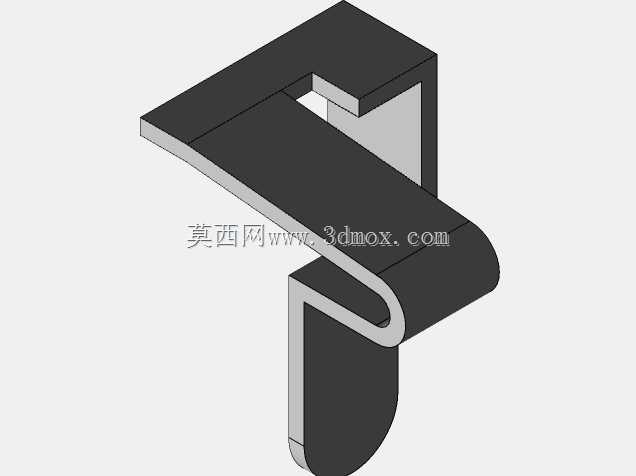

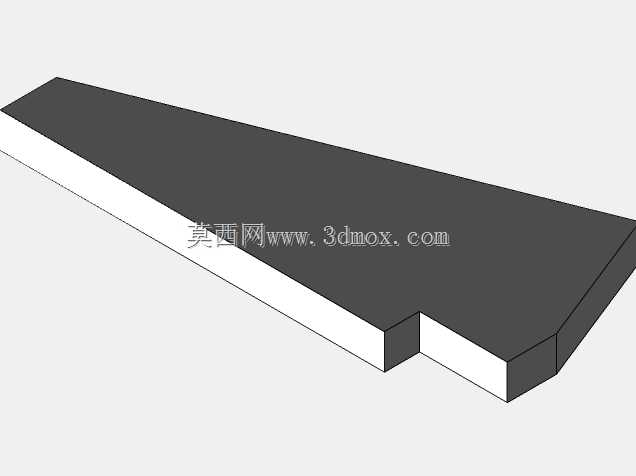

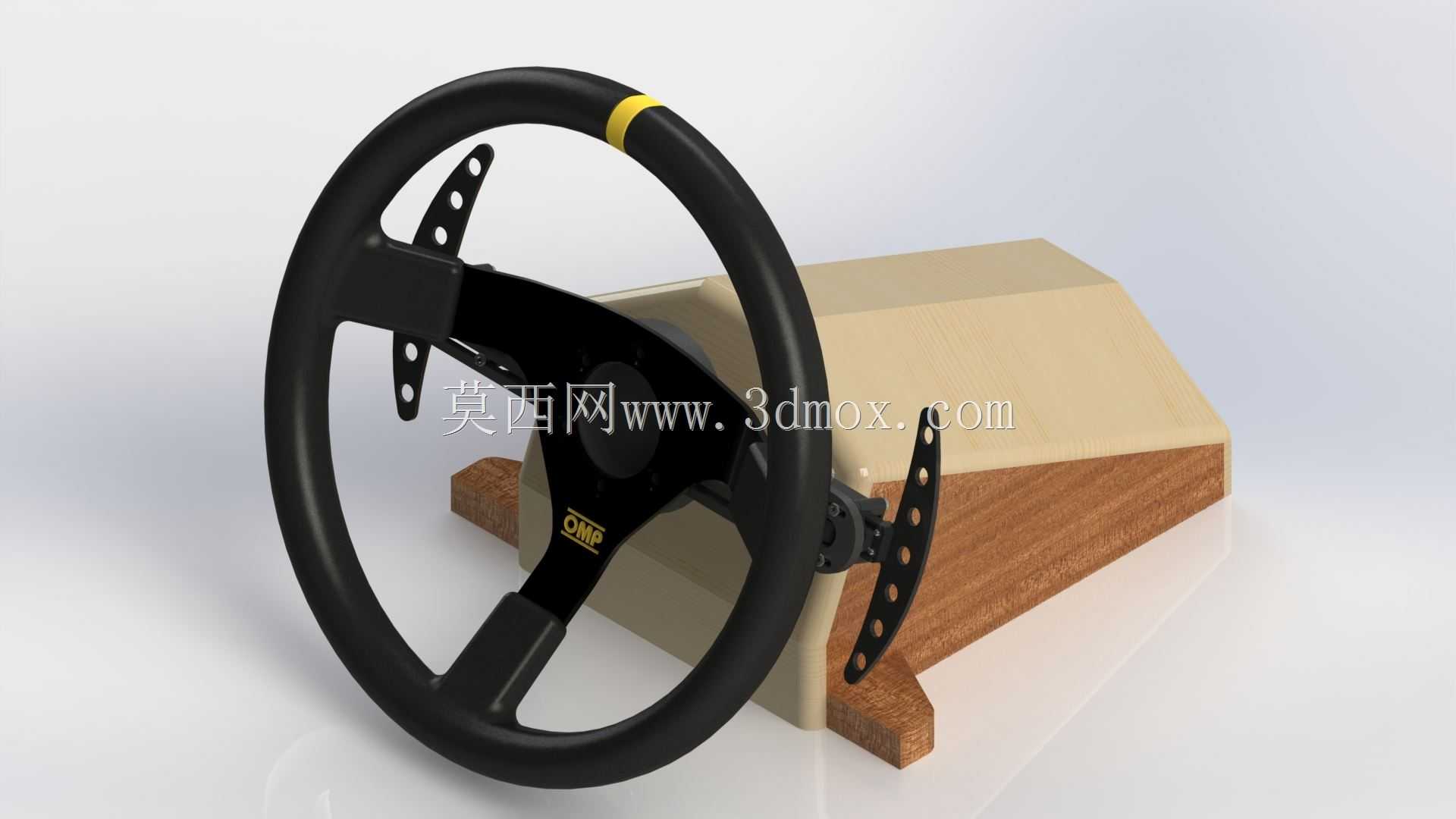

　　这套DIY方向盘结构主要面向民用模拟驾驶场景，适配赛车类游戏、驾驶技能模拟训练等非专业商用场景，区别于量产商用模拟驾驶设备的高成本定位，核心是为有动手能力的模拟驾驶爱好者提供可自行加工组装的结构方案，无需开模定制特殊零件，依托常规机加工与3D打印工艺即可完成整套结构的制作。从实际使用逻辑来看，该结构需要匹配常规桌面安装场景，安装基座采用楔形支撑结构，底部设置两个突出的定位支脚，可直接卡合在常规厚度的桌面边缘，无需额外打孔固定，安装后整体重心落在桌面支撑范围内，大角度转向操作时不会出现侧翻或移位，基座主体采用分层结构设计，上层为转向机构安装位，下层为配重与电路容纳腔，可根据使用需求添加配重块调整整体握持阻尼感，

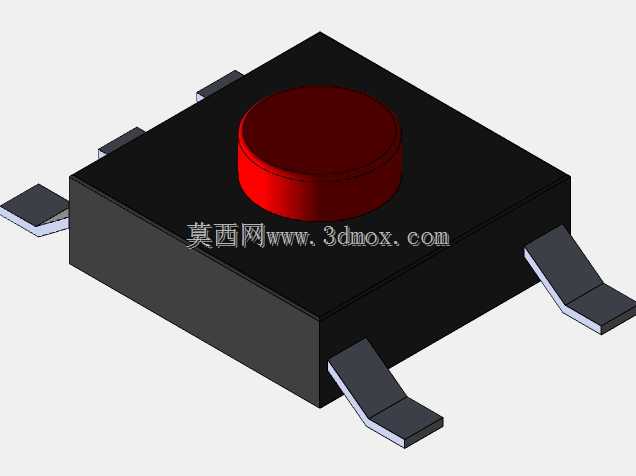

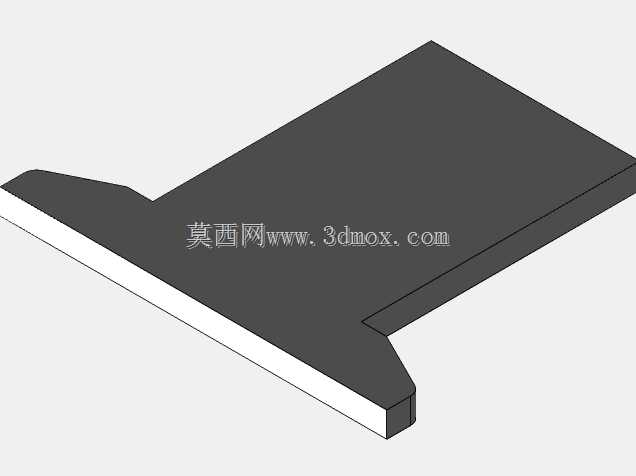

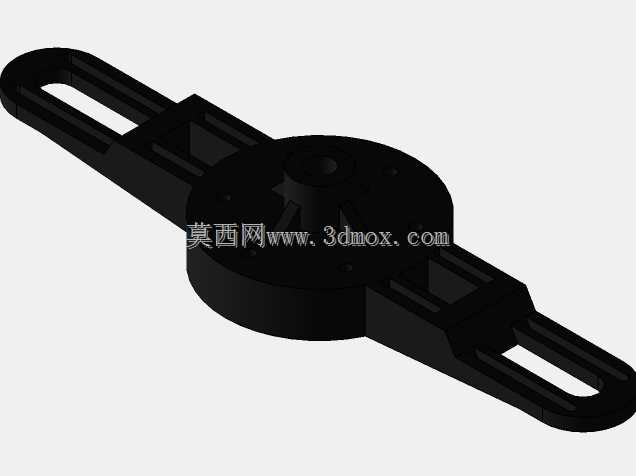

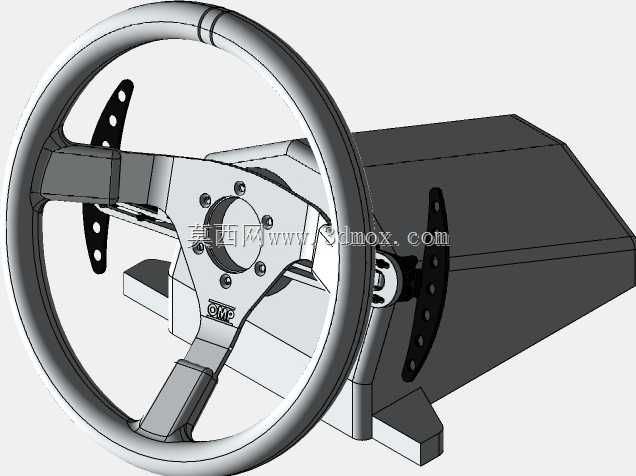

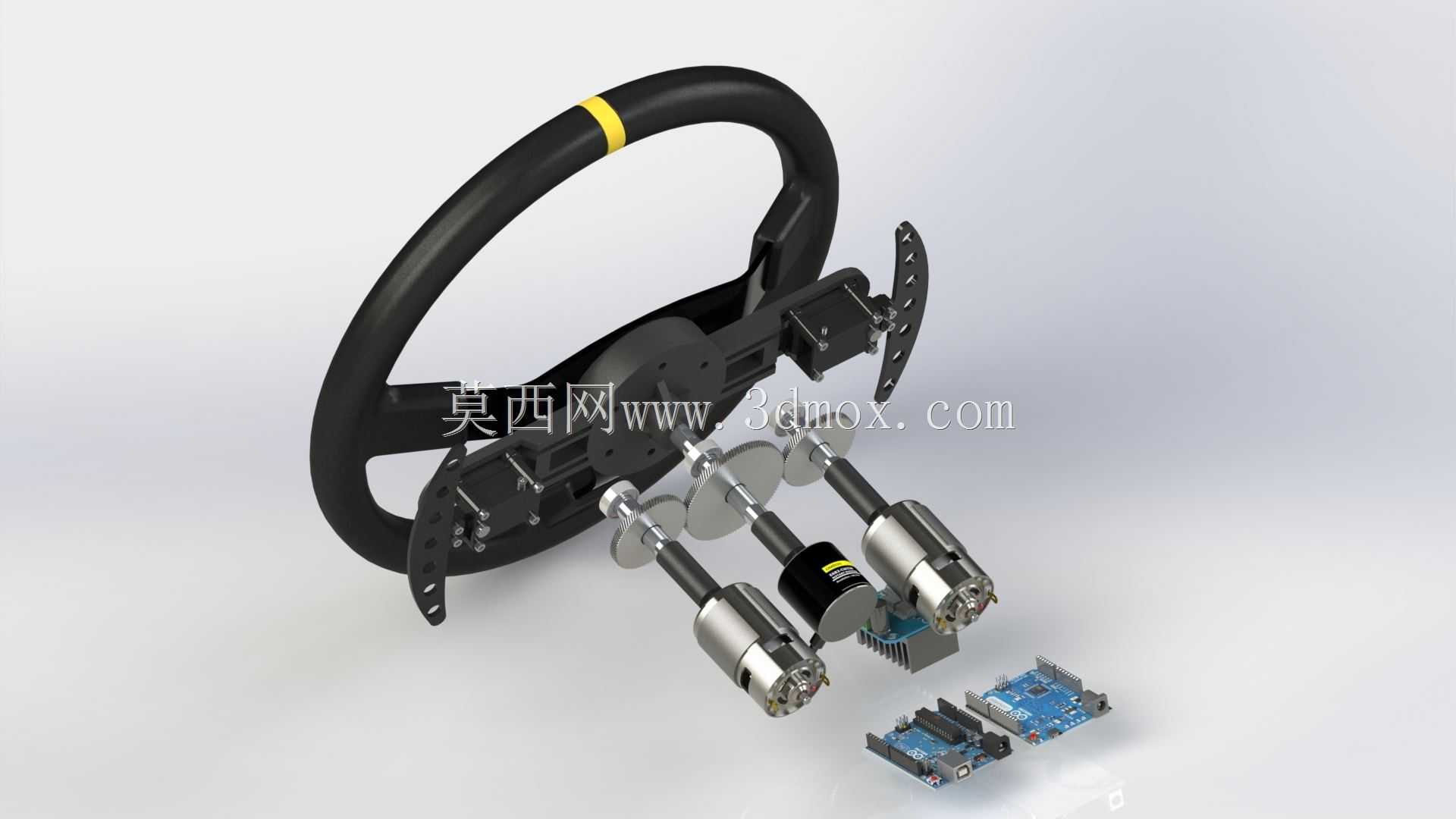

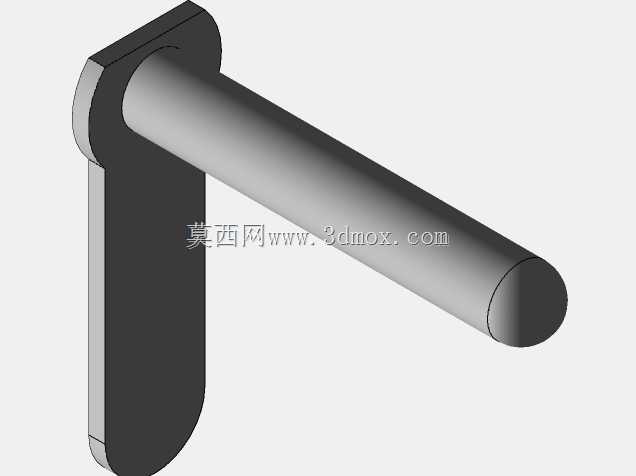

　　避免操作时整体结构随转向动作晃动。转向核心部分采用三辐式运动方向盘圈体设计，圈体截面为符合人体工学的椭圆轮廓，握持区域做了防滑纹理预留，顶部设置黄色定位标识，方便大角度转向后快速回正识别，圈体中心与转向轴连接位置采用快拆结构设计，可根据个人使用习惯更换不同直径的方向盘圈体，适配不同类型的模拟驾驶场景——比如场地赛车模拟可选用小直径圈体获得更直接的转向比，卡车模拟可更换大直径圈体获得更真实的转向手感。方向盘后侧设置两组换挡拨片结构，拨片采用多孔位轻量化设计，通过铰接结构固定在转向基座上，拨片触发位置预留了微动开关安装位，按压行程控制在3-5mm，触发反馈清晰，不会出现虚位或误触发，拨片与方向盘圈体的间距预留了佩戴赛车手套操作的空间，

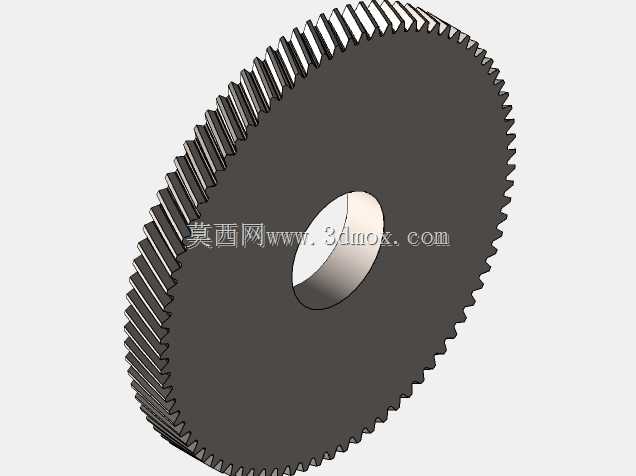

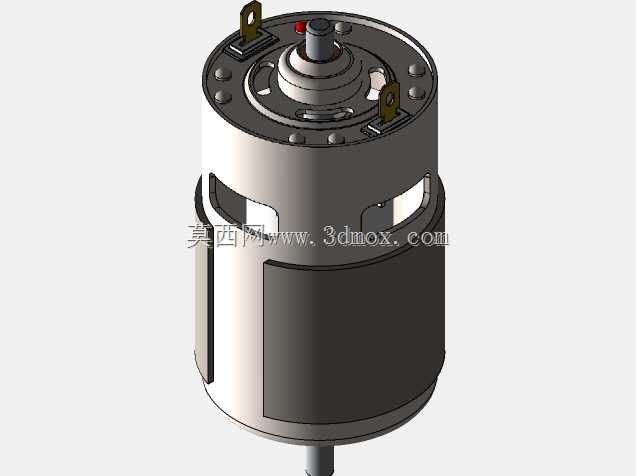

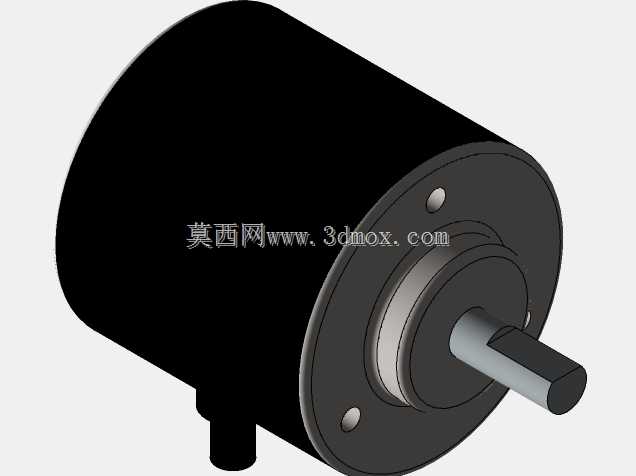

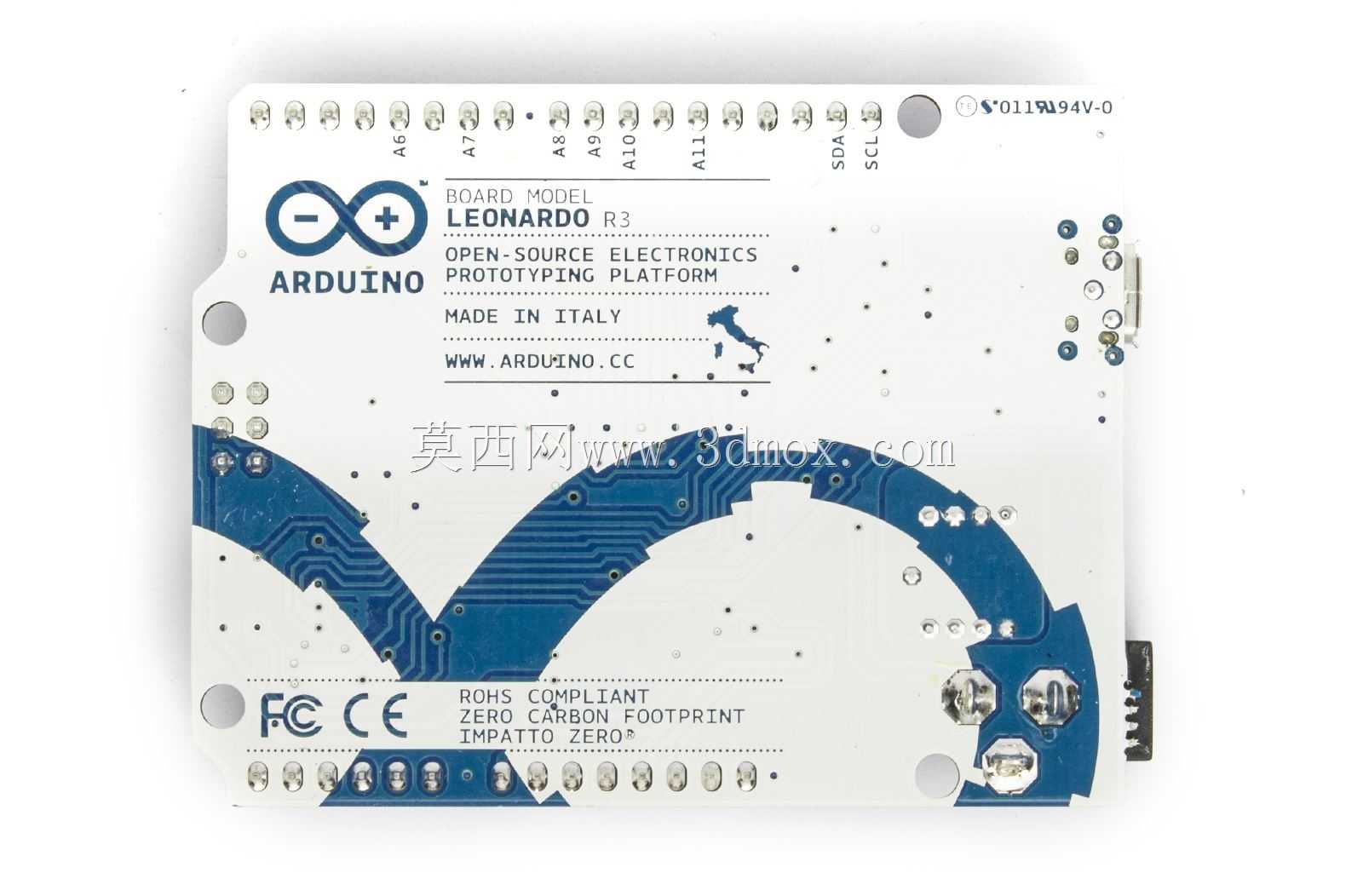

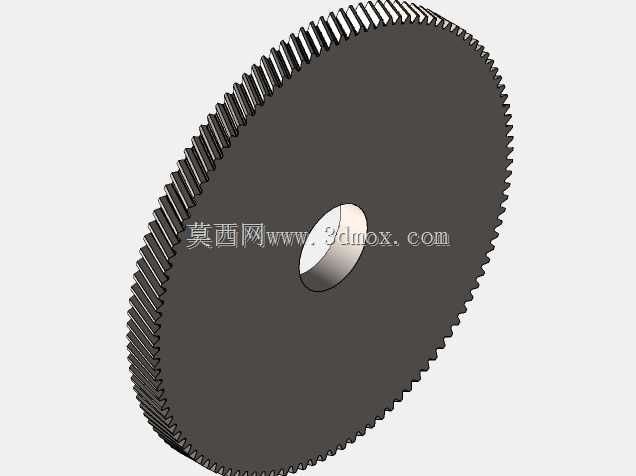

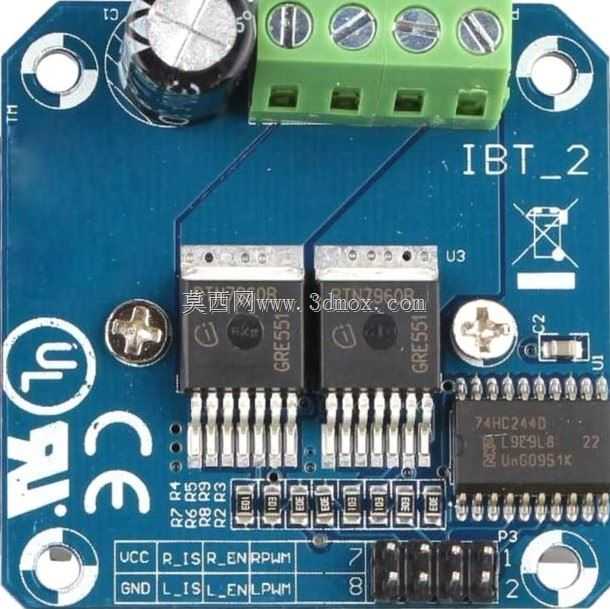

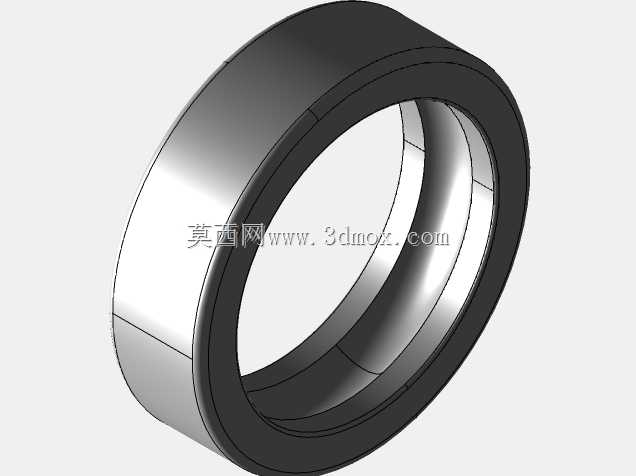

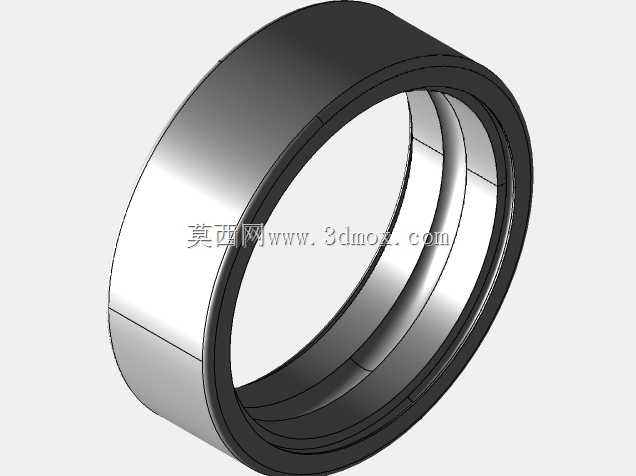

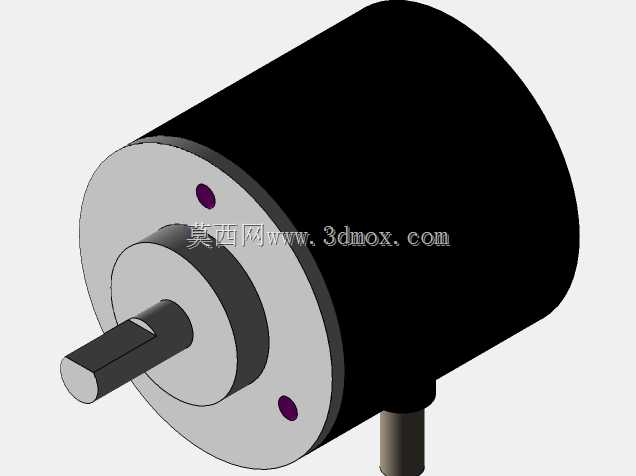

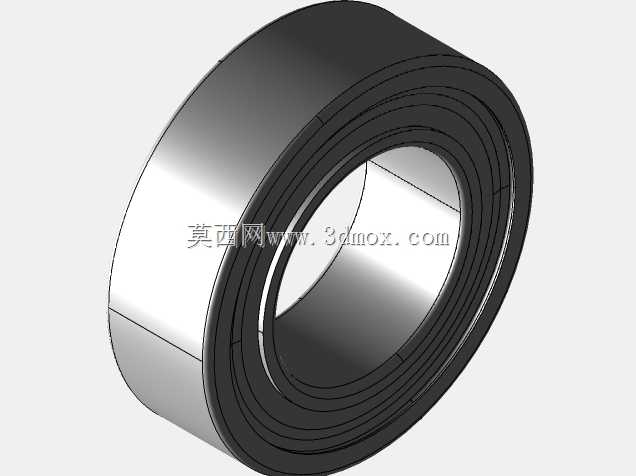

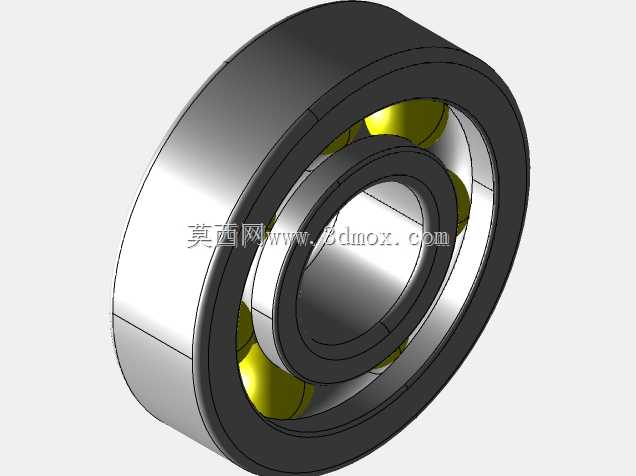

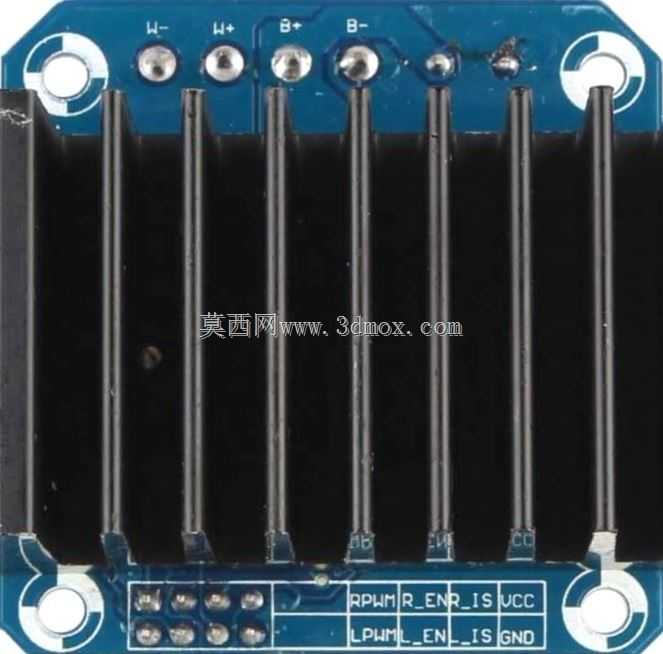

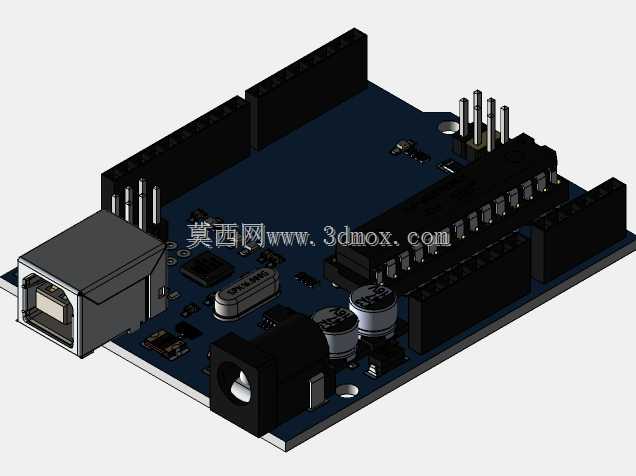

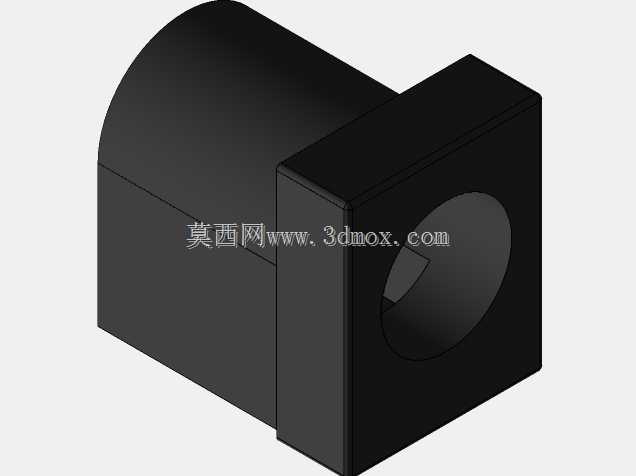

　　即使戴手套操作也不会出现卡滞。转向传动部分采用齿轮啮合结构，转向轴通过轴承固定在基座上，径向跳动量控制在0.1mm以内，转向全程阻尼均匀，左右转向最大角度预留了900度的调整空间，可通过软件设置对应不同车型的转向比，基座内部预留了电机与编码器的安装位置，可自行加装力反馈组件，实现路面颠簸、转向阻力变化等力反馈效果，电路走线全部从转向轴中心通孔穿过，避免大角度转向时线路缠绕拉扯。从安装边界来看，整套结构组装完成后总宽度不超过350mm，基座深度不超过280mm，占用桌面面积小于常规27寸显示器的底座占用空间，不会过多挤占桌面的键盘、鼠标放置区域，基座底部预留了标准螺孔，也可适配市面常见的模拟驾驶支架安装，无需额外打孔改装。

　　结构设计过程中充分考虑了DIY加工的可行性，所有非标准零件的壁厚都设置在2mm以上，3D打印时无需添加支撑即可完成打印，机加工零件全部采用常规的铝型材与标准紧固件，无需定制特殊规格的五金件，组装时仅需内六角扳手、十字螺丝刀等常规工具即可完成全部装配，装配公差预留了0.2mm的调整间隙，即使是加工精度稍差的自制零件也能顺利组装，不会出现卡滞或装配不上的问题。实际使用时，该结构的转向虚位控制在1度以内，完全能满足模拟驾驶的操作精度要求，拨片触发延迟低于常规游戏手柄的按键触发延迟，配合力反馈组件可获得接近真实赛车的转向手感，相比市售同规格的成品模拟方向盘，自制成本仅为成品的三分之一左右，同时可根据个人使用习惯调整阻尼、转向角度、拨片位置等参数，适配不同使用者的操作习惯。
