热轮玩具汽车轮胎结构设计展示

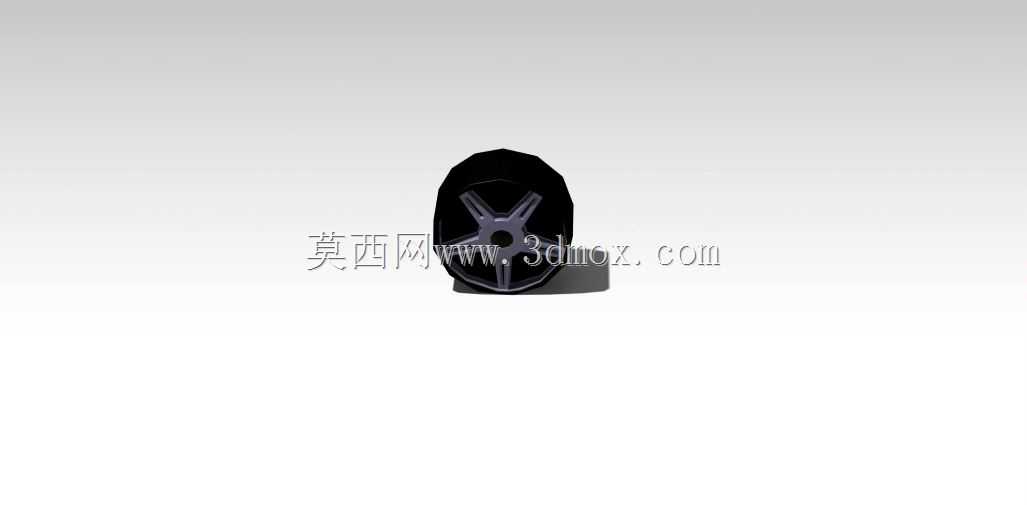

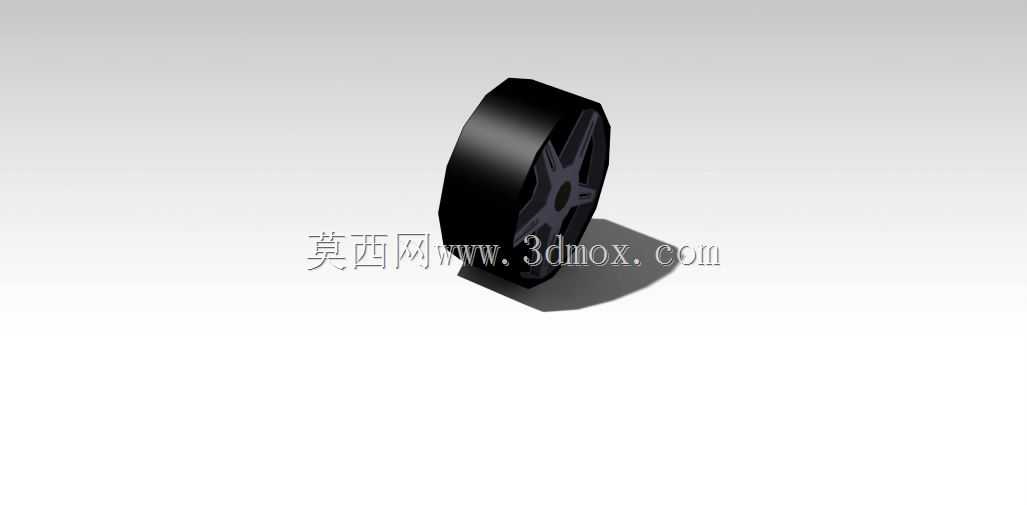

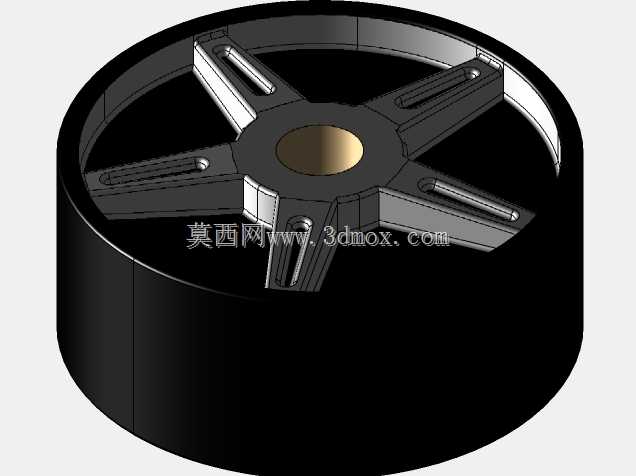

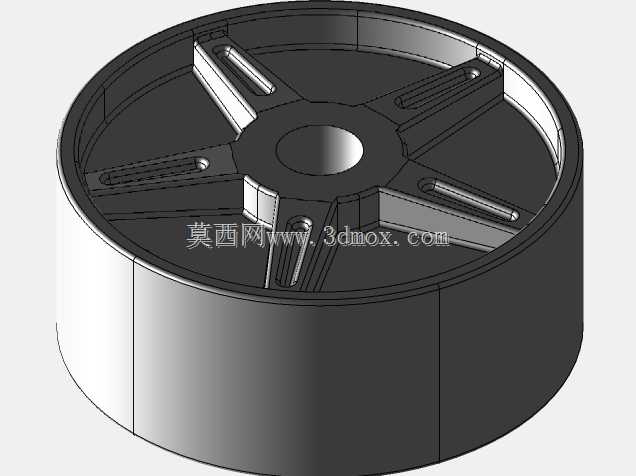

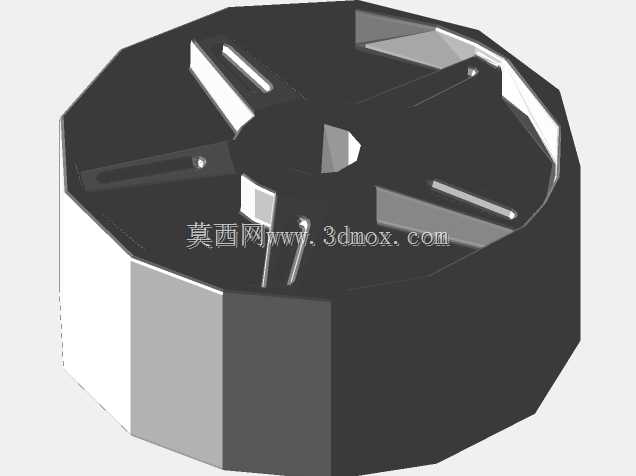

　　在玩具车整机结构的设计环节中，轮胎作为直接接触行驶面的核心承载部件，其结构合理性直接决定了玩具车的行驶平顺性、抓地表现以及整体把玩寿命，很多入门结构设计从业者在接触小型轮式行走机构设计时，往往会从这类玩具轮胎结构入手，逐步理解轮系部件的设计逻辑。这款热轮玩具汽车轮胎采用胎面与轮毂一体化的简化结构设计，区别于民用实车轮胎的橡胶-轮毂分体装配结构，这类玩具轮胎在量产时多采用硬质工程塑料一体注塑成型，省去了装配工序，能够有效压缩量产环节的成本，同时也能避免分体结构在高频把玩过程中出现的胎面脱落、轮毂松旷等常见问题。从实际应用场景来看，这类轮胎主要适配小比例滑行玩具车、迷你轨道竞速玩具车，日常使用中需要应对光滑塑料轨道、木质桌面、水泥地面、短绒地毯等多种不同摩擦系数的接触面，因此在胎面轮廓设计上，采用了小幅外凸的圆弧断面，而非实车轮胎的平直胎面，这种设计能够让轮胎在接触不平整的微小接触面时，始终保持足够的接触面积，减少侧翻概率，同时圆弧过渡的胎侧也能降低轮胎剐蹭轨道侧壁时的摩擦阻力，让玩具车在轨道弯道中滑行时更加顺畅。轮毂部分采用了五辐式星形镂空结构，这种结构并非单纯为了外观造型设计，从结构强度角度考量，均匀分布的五根辐条能够在轮轴安装孔到胎圈的力传递路径上形成均匀的支撑，在轮胎承受垂直方向的冲击载荷时，比如玩具车从桌面高度跌落至地面的瞬间，辐条能够将集中在轮轴位置的冲击力均匀分散到整个胎圈位置，避免轮轴安装孔周围出现应力集中导致的开裂问题；

　　同时镂空结构能够减少注塑过程中的材料用量，也能降低塑件冷却过程中出现的缩痕、翘曲等成型缺陷，提升量产良率。从安装边界来看，这款轮胎的中心安装孔采用了标准的小直径圆孔设计，适配市面上绝大多数小比例玩具车通用的2mm直径金属轮轴，安装孔与轮轴之间采用小间隙配合，装配时仅需要将轮轴压入安装孔即可，不需要额外的卡扣或者粘接固定，轮轴两端压入车架的对应安装孔位后，轮胎能够围绕轮轴自由转动，转动过程中的径向跳动量控制在较小范围内，避免滑行过程中出现车身颠簸的问题。胎面部分没有设计复杂的块状花纹，而是采用了光滑的无纹胎面设计，这是因为这类小比例玩具车的行驶速度较低，自身重量较轻，不需要依靠深花纹来提升非铺装路面的抓地力，

　　光滑胎面反而能够在光滑的轨道表面获得更大的接触面积，降低滚动阻力，让玩具车获得更长的滑行距离；同时光滑胎面在注塑成型时更容易脱模，能够简化模具结构，降低模具加工的难度。在建模思路上，这类轮胎的建模过程非常适合刚接触三维CAD设计的人员练习，整体结构以回转体为基础特征，首先绘制胎面的断面轮廓线，通过回转命令生成轮胎的基础实体，之后在轮毂平面绘制星形辐条的草图，通过拉伸切除命令生成镂空结构，最后对所有的棱边进行圆角过渡处理，避免尖锐边角带来的安全隐患，整个建模过程涉及到草图绘制、回转特征、拉伸切除、圆角处理等最基础的三维建模命令，能够帮助初学者快速掌握三维建模的基础逻辑，理解特征创建的先后顺序对建模效率的影响。从实际使用的功能特性来看，

　　这款轮胎的胎侧厚度经过了针对性设计，既不会因为壁厚过薄导致受冲击时容易碎裂，也不会因为壁厚过厚导致整体重量过大，增加滑行过程中的惯性损耗，合理的壁厚设计也能让注塑过程中塑料的冷却速度更加均匀，避免出现壁厚不均导致的内部应力残留，提升零件的长期使用强度。在轮轴安装孔的位置，设计了小幅的内凹沉台结构，这个结构能够让轮轴插入后，端部不会突出轮毂平面，避免轮轴端部剐蹭车架内侧或者轨道表面，同时沉台结构也能在装配时起到导向作用，让轮轴更容易对准安装孔，提升装配效率。很多初学者在设计这类轮类零件时，往往会忽略胎面的拔模角度设计，实际上在量产模具中，胎面部分需要设计微小的拔模斜度，才能让零件顺利从模具中脱出，同时不会在胎面留下明显的顶出痕迹，影响外观质感。这类小型轮胎结构虽然看起来简单，但是其设计逻辑同样可以延伸到其他小型轮式行走机构的设计中，比如小型巡检机器人的行走轮、桌面级移动设备的脚轮等，核心都是在满足承载需求的前提下，尽可能简化结构、降低滚动阻力、提升装配便利性，通过对这类基础零件的建模练习，能够帮助设计人员建立起面向制造、面向装配的设计思维，避免在后续更复杂的结构设计中出现工艺性差、装配困难等问题。
