气动卷扬机配套Sersor安装固定夹具结构

　　在矿山、港口、建筑施工的物料牵引作业场景里，气动卷扬机依靠压缩空气作为动力源，相比电动卷扬机具备防爆、过载自停、适合高湿高粉尘恶劣工况的优势，被广泛应用在易燃易爆环境下的重物拖拽、设备移位作业中。这类设备运行过程中，需要实时监测卷筒转速、钢丝绳张紧力、排绳位置等核心参数，传感器的安装固定可靠性，直接决定了监测数据的准确性，一旦传感器出现移位、振动松脱，轻则导致数据偏差触发误停机，重则可能引发钢丝绳过卷、脱槽等安全事故。

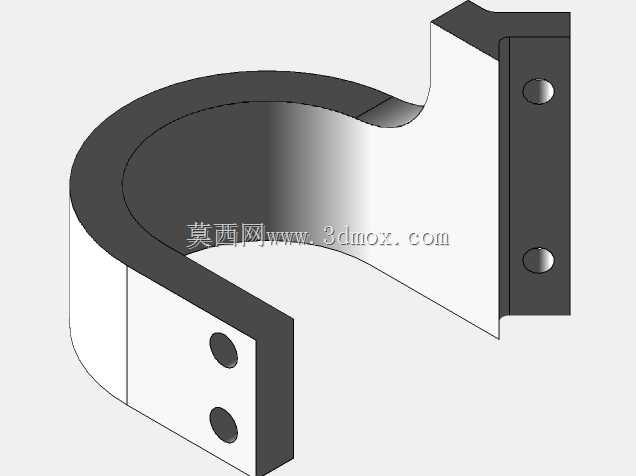

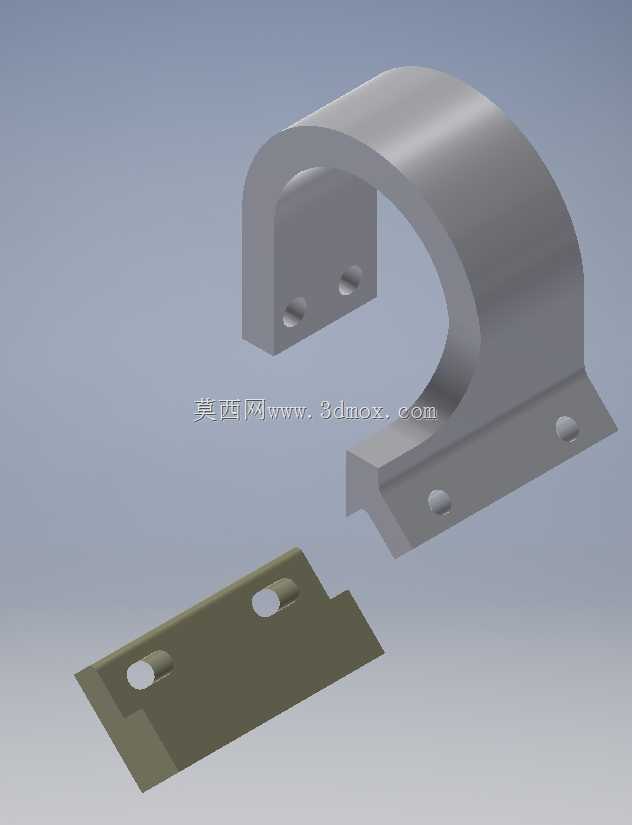

　　这套Sersor夹具就是针对气动卷扬机的传感器安装需求设计的专用夹持构件，整体分为C型抱箍主体与配套安装垫板两个部分，没有多余的冗余结构，完全围绕现场安装的实际痛点做结构优化。C型抱箍的圆弧内曲面做了贴合传感器圆柱外壳的弧度处理，安装时不需要额外加工适配垫片，就能保证传感器外壳与抱箍内壁的贴合面积达到85%以上，既可以避免硬接触压损传感器外壳，也能减少设备运行振动带来的夹持间隙，防止传感器长期受振出现角度偏移。抱箍的两个垂直安装耳上各设置了一个沉头安装孔，孔位做了0.2mm的公差余量，适配现场常用的M6内六角螺栓，沉孔深度刚好覆盖螺栓头厚度，安装后螺栓头不会突出安装面，避免和周边的卷扬机机架、护罩结构产生干涉。

　　配套的安装垫板采用带定位凸台的平板结构，垫板上的两个长圆孔可以适配卷扬机机架上不同孔距的安装位，现场安装时不需要重新在机架上钻孔攻丝，只需要松开原有机架的固定螺栓，将垫板卡入安装位置再锁紧螺栓即可完成基座固定，大幅缩短现场安装的调整时间。垫板表面做了防滑滚花处理，和抱箍底座接触时可以增大接触面摩擦力，即使螺栓预紧力受温度变化出现小幅衰减，也不会出现抱箍整体滑移的问题。

　　从设计思路上看，这套夹具完全摒弃了通用传感器支架的可调式冗余结构，针对气动卷扬机的固定安装场景做了定向优化：首先是材料选型上采用常用的Q235结构钢做表面喷塑处理，兼顾结构强度与防锈能力，适合户外、井下的高湿高粉尘工况，整体重量控制在合理区间，不会给卷扬机的机架带来额外的负重负担；其次是安装边界做了严格的尺寸约束，抱箍的开口尺寸适配常用的圆柱型传感器外壳直径，整体外轮廓的最大宽度、高度都控制在卷扬机机架预留的安装空间内，安装后不会超出卷扬机护罩的内部净空，也不会和钢丝绳的排绳路径产生干涉，不需要额外调整原有设备的周边结构。

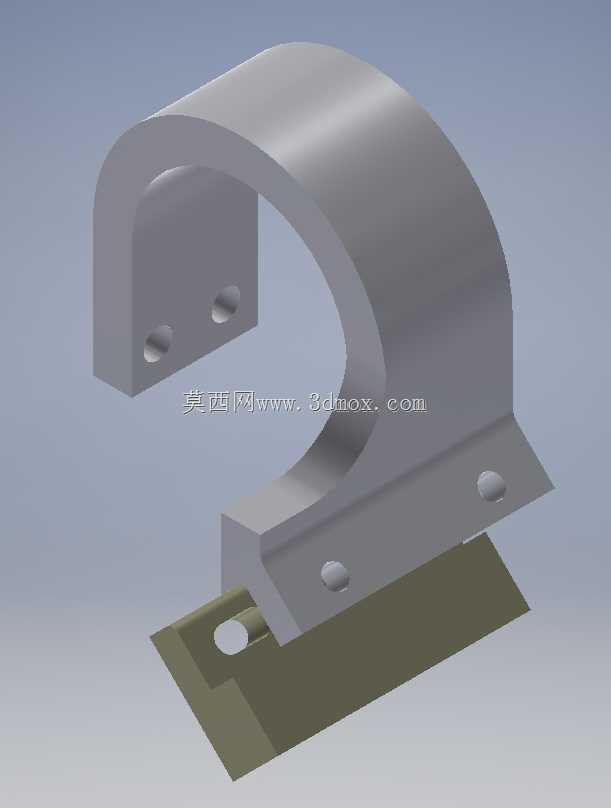

　　实际使用过程中，这套夹具的夹持力可以覆盖气动卷扬机运行时的全频段振动范围，经过现场长期运行验证，传感器安装后的角度偏移量可以控制在0.5度以内，完全满足转速、位置类传感器的安装精度要求。安装时只需要先将传感器卡入C型抱箍的圆弧槽内，调整好传感器的探测角度，锁紧抱箍安装耳上的螺栓完成传感器与抱箍的固定，再将抱箍底座与安装垫板通过螺栓连接，调整垫板在机架上的位置让传感器对准被测部位，最后锁紧垫板的固定螺栓即可完成全部安装流程，整个过程不需要专用工装，普通设备维护人员就可以完成操作。

　　结构细节上，抱箍的所有棱边都做了R2的圆角处理，避免安装过程中锐边划伤操作人员或者损坏传感器的连接线缆；抱箍内侧还预留了0.3mm的胶层槽，安装时可以在槽内填充少量硅橡胶，进一步提升夹持的阻尼性能，吸收高频振动，同时也能起到密封作用，避免粉尘、水汽进入抱箍与传感器外壳的间隙，长期使用也不会出现锈蚀卡滞的问题，后期维护更换传感器时只需要松开抱箍螺栓即可取出传感器，不需要拆卸整个基座，维护效率相比传统的焊接式支架提升60%以上。
