带侧孔双凸点2x1乐高式积木连接件

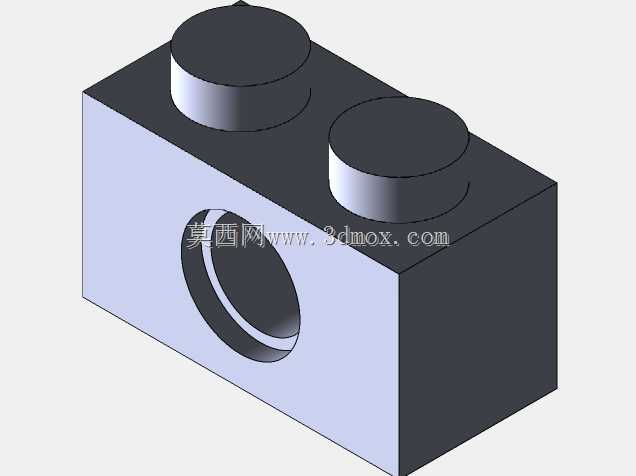

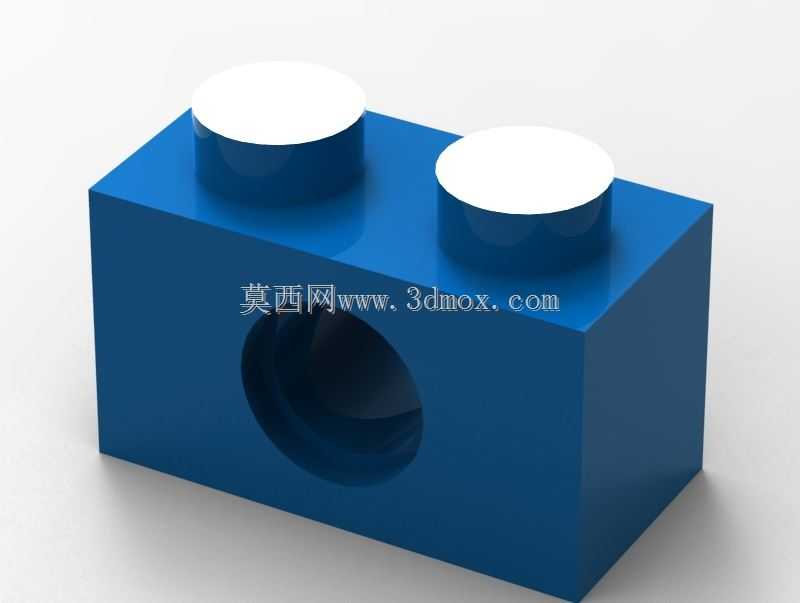

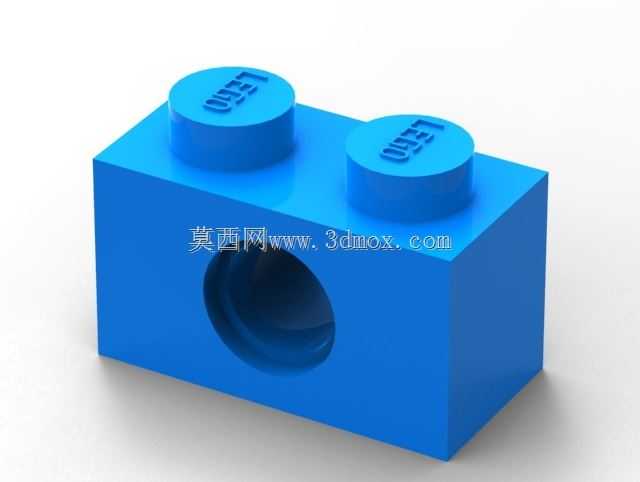

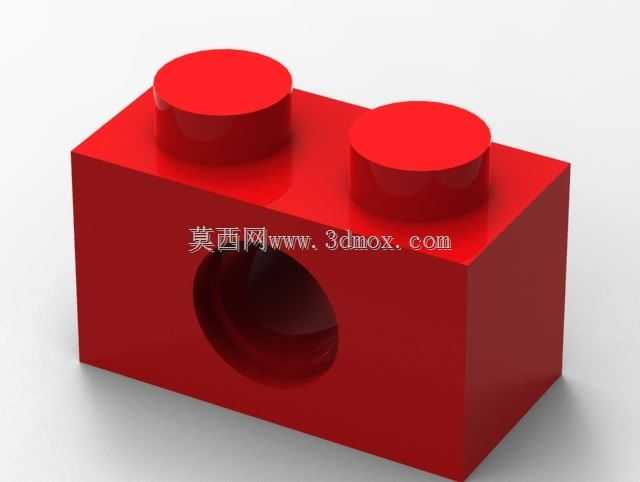

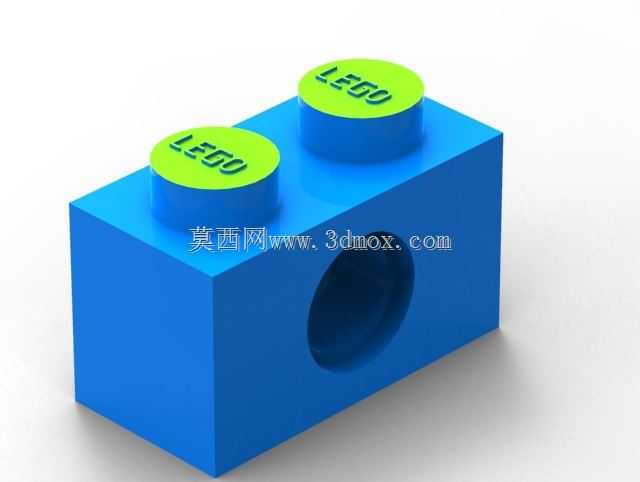

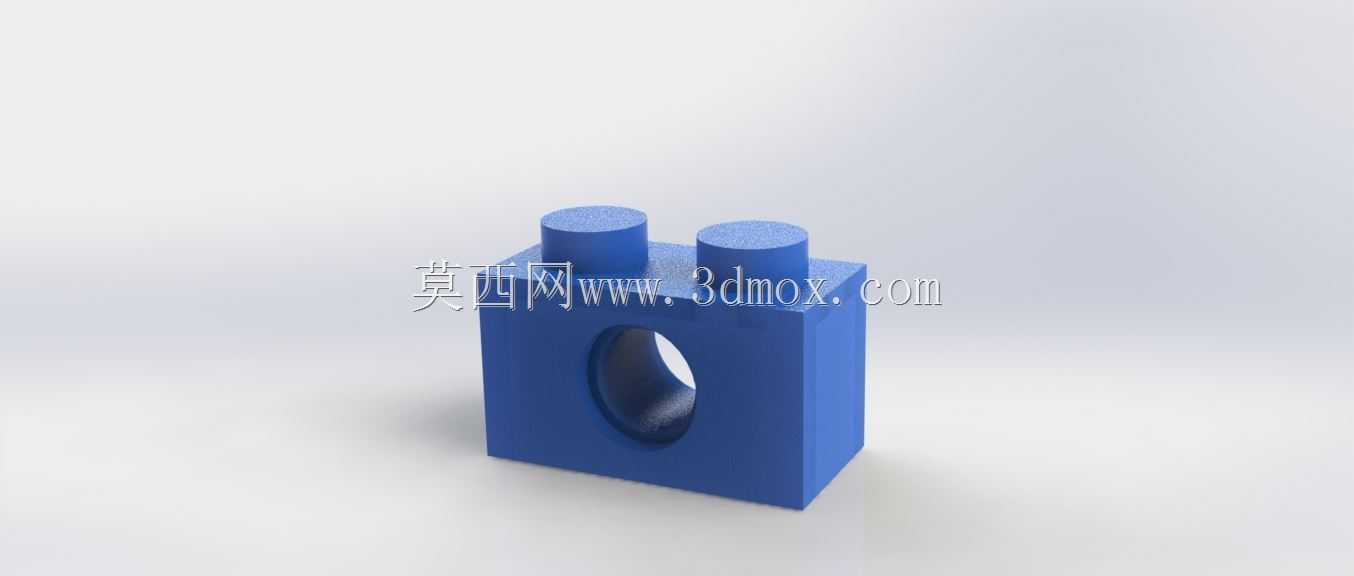

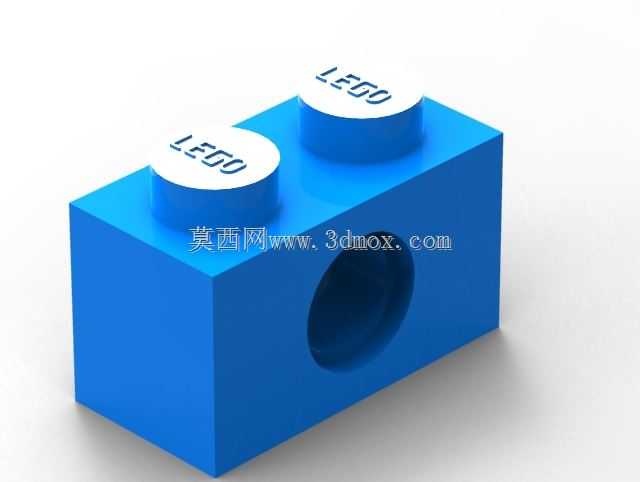

　　日常做非标教具、小型拼装工装的结构设计时，这类带侧孔的双凸点积木块是很常用的拼接单元，很多人觉得它只是玩具零件，实际上在教学演示台架、小型传感器安装支架、快速拼装的验证夹具里，它的适配性比很多定制机加件更灵活。先从安装边界说，它的基础基体是2单位长度、1单位宽度的标准积木块尺寸，顶面保留两个标准圆柱凸点，凸点的外径、中心距完全匹配通用拼插积木的接口公差，和常规同规格积木叠装时，插拔力控制在手动可操作的范围内，不会出现过松松脱或者过紧难以拆卸的问题，叠装后的相邻块间隙控制在0.1mm以内，拼装完成的结构不会出现明显晃量。侧面贯穿的D4.9通孔是这个零件区别于普通基础砖的核心设计，这个孔的轴线和基体长度方向垂直，孔壁做了均匀的壁厚过渡，

　　孔边缘没有尖锐的应力集中棱，穿入直径4mm的光轴、销钉或者线材时，能顺畅通过，不会卡滞。实际应用里，这个侧孔可以实现垂直于积木拼装平面的连接需求，比如搭建带横向转轴的联动结构时，不用额外加装异形转接件，直接把轴穿入这个孔就能形成转动副，做小型机械结构演示的时候，能快速搭出曲柄连杆、杠杆联动这类机构，比用铝型材搭框架的效率高很多，而且拆装调整不需要额外工具。设计这个零件的时候，首先要保证基体的壁厚均匀，整体采用对称式结构布局，两个凸点的中心分别对应下方基体的加强筋位置，避免凸点受插拔力时出现根部断裂的问题，侧孔的位置做了居中处理，孔中心距离基体底面和顶面的距离相等，不管是正装还是反装，穿轴后的转动中心高度都一致，

　　拼装多层结构的时候不会出现轴位错位的问题。零件的所有外棱都做了微小的圆角处理，一方面是拼装时不会划手，另一方面注塑成型的时候能减少尖角处的应力残留，提升零件的抗冲击性能，日常拼装拆卸时即使偶尔摔落，也不会出现棱边崩缺的情况。在做教学用的机械原理演示模型时，这类零件可以作为轴座使用，搭配同系列的积木梁、齿轮、轴套，能快速搭出齿轮传动、带传动的演示装置，不需要单独加工每个连接座，调整结构的时候只需要拔插积木就能改变轴距、安装位置，非常适合课堂上快速调整演示方案。另外在小型桌面级的传感器安装架搭建里，用这类积木拼装的支架可以随意调整安装高度和角度，侧孔里穿入固定螺丝就能把传感器锁紧在需要的位置，相比3D打印的定制支架，它的拼接精度更稳定，

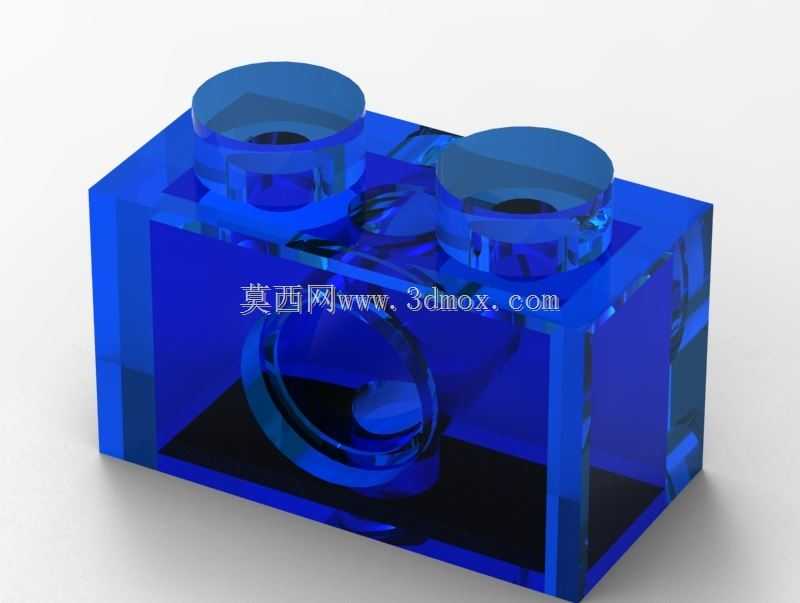

　　零件互换性强，单个零件损坏可以直接替换，不需要重新打印整组支架。做结构设计的时候要注意，凸点和下方积木凹孔的配合公差要控制在合理范围，过盈量太大会导致拼装困难，尤其是多块积木叠装的时候，累计公差会让整个结构拼装阻力过大，过盈量太小则会导致连接强度不足，搭建的结构容易散架。侧孔的内径公差要适配常用的4mm标准轴，间隙控制在0.1mm左右，既能让轴顺畅转动，又不会出现过大的旷量，保证转动机构运行平稳。基体内部的加强筋要和凸点、侧孔的位置对应，在不增加壁厚的前提下提升整体结构强度，避免零件受侧向力时出现开裂。这类零件的外形虽然简单，但是每个尺寸的公差设定都直接影响拼装体验和结构强度，在实际建模过程中，要反复验证凸点配合的插拔力、侧孔和轴的配合间隙，还要考虑批量注塑生产时的拔模角度，所有竖直面都要做合理的拔模斜度，保证成型后零件能顺利脱模，不会出现表面拉伤的问题。
