乐高抛物面D-16-TR结构件设计

　　日常做积木类非标结构件建模时，这类抛物面单元的适配性往往是最容易出问题的环节，很多人建模时只盯着曲面弧度做，忽略了和标准乐高接口的配合公差，最后打印出来或者开模后要么插不紧，要么拼接后曲面衔接出现断差，影响整套积木装置的拼装效果。这个D-16规格的抛物面构件，核心的应用场景集中在科教类积木套装、创意拼搭装置的曲面过渡段，比如做抛物面信号接收装置的模拟教具、小型光学实验的支架基座，或是创意MOC作品里的弧形外壳、导流结构段，都能用到这类带标准插接接口的曲面零件。

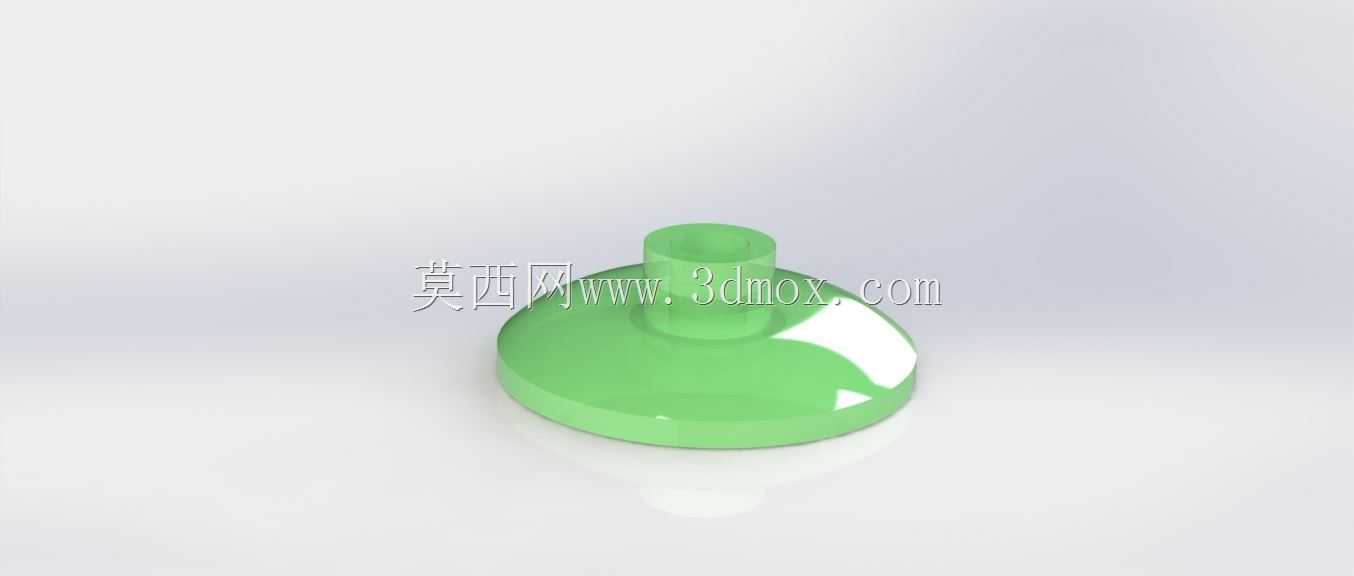

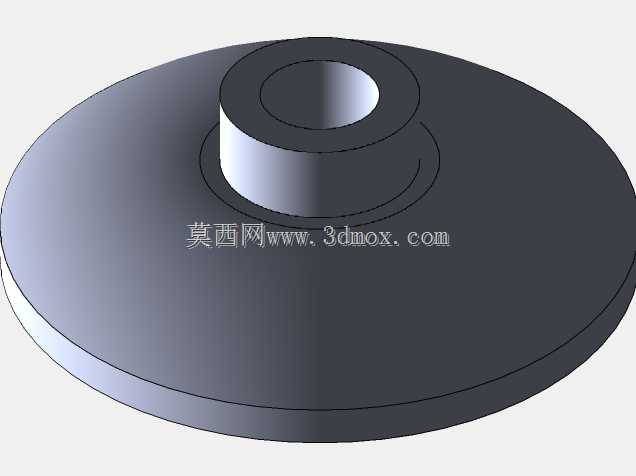

　　从实际功能来看，这个构件不是单纯的装饰件，底部的圆盘抛物面承担了曲面成型的作用，上方的圆柱插接段是和其他乐高标准件实现刚性连接的核心结构，安装时只需要将上方的圆柱段对准对应规格的乐高孔位压入，就能实现稳固连接，不需要额外的粘接或者紧固件，符合积木类零件快拆快装的使用需求。设计的时候首先要确定抛物面的曲率参数，要保证和同系列其他曲面零件拼接时，弧面能够顺滑过渡，不会出现突兀的棱线，这就需要在建模时提前做好相邻零件的曲面曲率匹配，把拼接边界的切线角度对齐，避免拼装后出现视觉上的断层。

　　安装边界方面，上方的插接圆柱直径严格匹配乐高标准 Technic 孔的公差范围，插入深度控制在既保证连接强度，又不会因为插入过深导致相邻零件安装干涉的尺寸，底部抛物面的外沿直径是16单位对应的实际尺寸，边缘做了微小的倒角处理，一方面是避免拼装时划手，另一方面是和相邻同规格零件拼接时，倒角能够抵消一部分加工公差带来的拼接缝隙，让整体曲面的完整性更好。很多新手建模时容易把抛物面做的过薄，导致零件受力后容易出现白边甚至断裂，这个构件在抛物面和上方圆柱的衔接位置做了均匀的壁厚过渡，从圆柱位置的壁厚到抛物面外沿的壁厚保持连续的渐变，没有出现壁厚突变的位置，既控制了零件的整体重量，又保证了结构强度，日常拼搭过程中正常的插拔、受力都不会出现结构损坏。

　　实际使用中，这类抛物面构件还可以作为小型实验装置的反射面基座，比如在做太阳能聚光小实验、声音反射实验的时候，只需要在抛物面表面贴附对应的反射材料，就能通过上方的插接柱固定在任意乐高支架上，调整角度非常方便，不需要额外制作固定夹具，这也是这类标准接口零件的优势——能够和整套乐高的搭建体系兼容，快速组合出不同的实验装置结构。建模过程中要注意抛物面的成型精度，不能出现曲面的褶皱或者曲率突变，否则不仅影响外观，贴附反射材料的时候也会出现贴合不牢、反射角度偏差的问题。另外，插接柱的位置要严格和抛物面的中心轴线重合，一旦出现偏心，安装后整个抛物面的位置就会偏移，和其他零件拼接时会出现整体结构歪斜，影响整套装置的装配精度。

　　从结构设计的细节来看，抛物面的背面不需要做额外的加强筋，因为均匀的抛物面曲面本身就具备不错的结构刚性，加加强筋反而会影响零件的外观，还可能在注塑成型时出现缩痕，影响表面质量。边缘的壁厚控制在和乐高标准零件一致的厚度，保证拼装时的手感和原厂零件接近，插拔的阻尼感适中，不会太松导致零件容易脱落，也不会太紧导致拆卸困难。这类零件在做三维建模的时候，优先用旋转凸台做基础轮廓，再对抛物面部分做曲面切除或者曲面放样，保证曲面的连续性，最后对插接柱的边缘做导入倒角，方便安装时对准孔位，减少安装时的卡顿感。
